Электрика

Сразу хочу поблагодарить Сашу за помощь в подключении. Сначала мы с ним немного накасячили, но потом все исправили и выяснили, что УЗО все таки работает)))

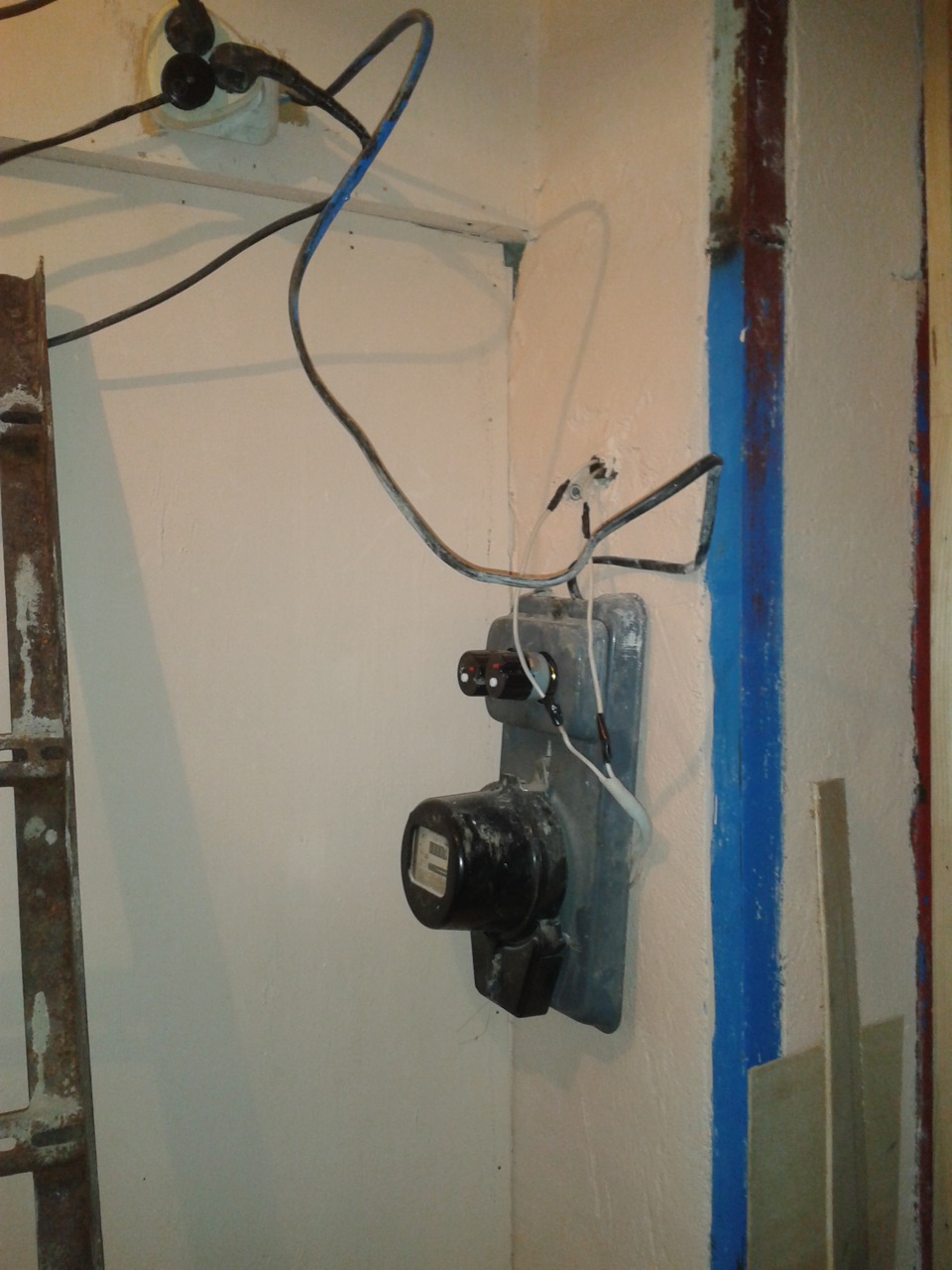

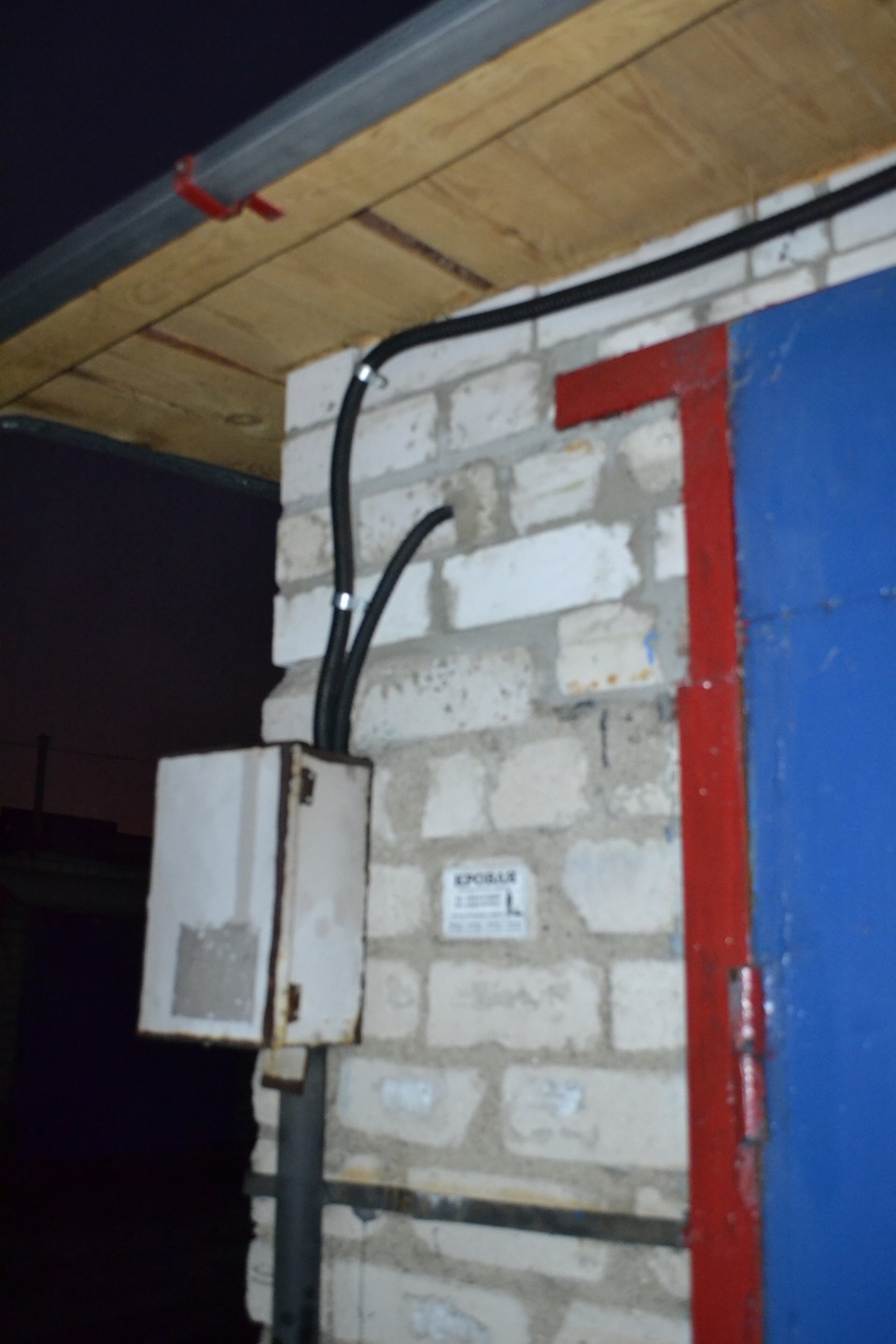

Как видно электрика в гаража отсутствовала, поэтому её пришлось делать)
До алкоголика я, когда-то был студентом и ездил в метро. Именно метро во многом повлияло на мои электрические познания в области монтажа электрики.

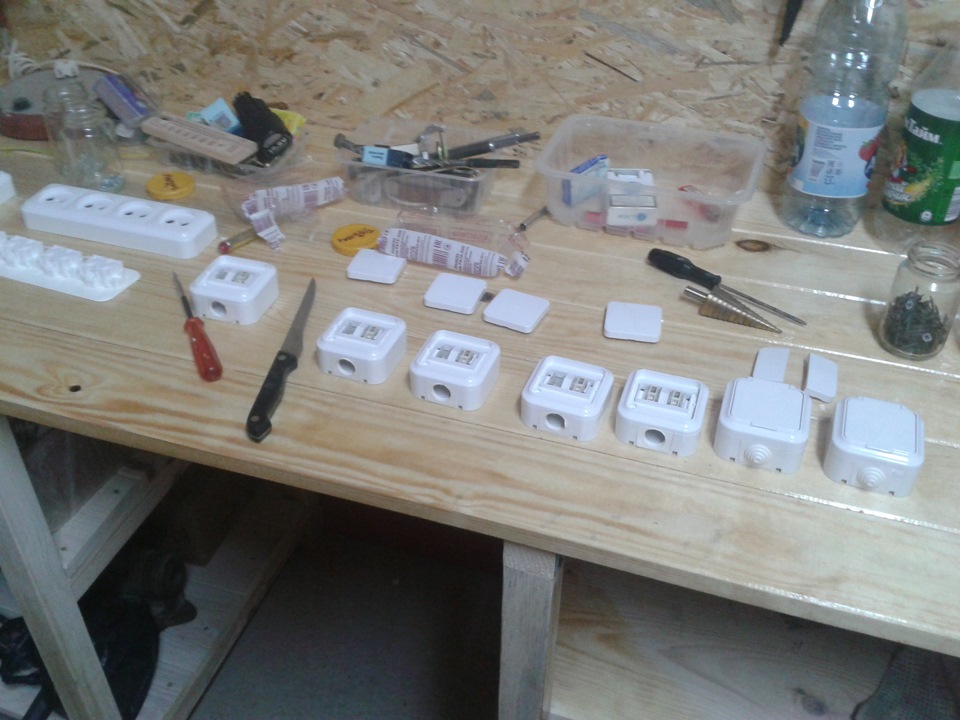

Был приобретен щит с счетчиком и автоматами, много разного кабеля, бухта гофры, 200 клипс и розетки

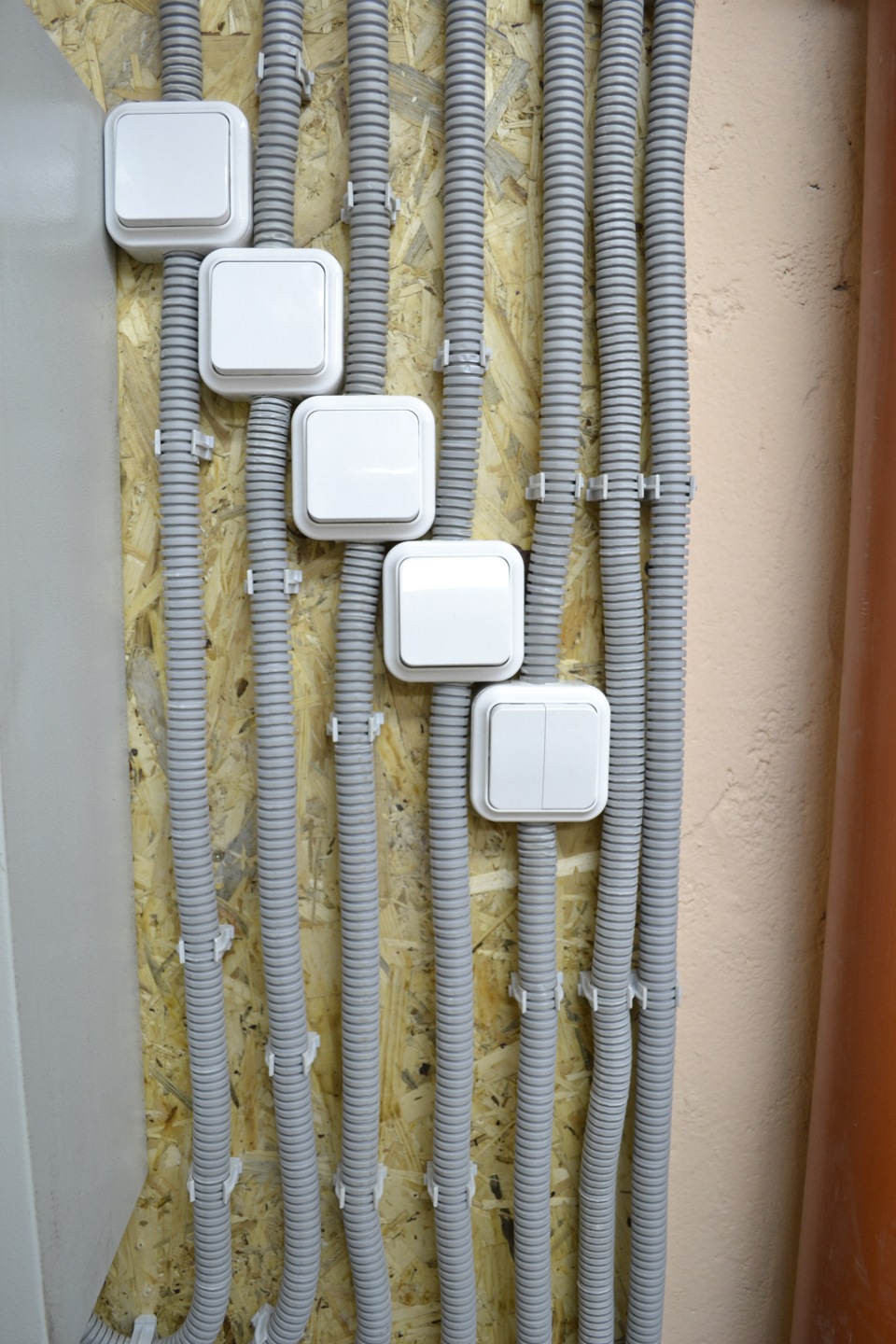

Монтаж велся от потребителей до щита.

У меня в гараже
1. 4 отдельных линий розеток
2. 1 линия на 2 вентилятора
3. 4 отдельные линии на освещение
4. 1 линия на трансформатор 36В (только прошу не горите, что данное напряжение на данный момент по ГОСТам уже является небезопасным)

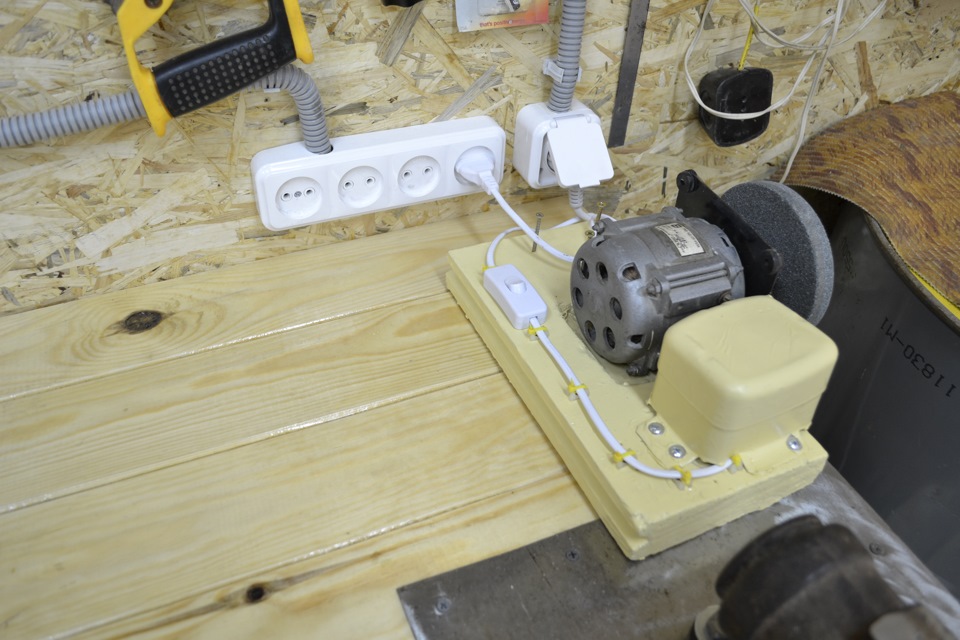

Розетки
Большинство розеток (9 шт.) размещено на верстаке, так же есть розетки (2 шт.) под потолком, они послужат для подключения музыки. 1 розетка (влаго и пыле защищенная) около ворот.

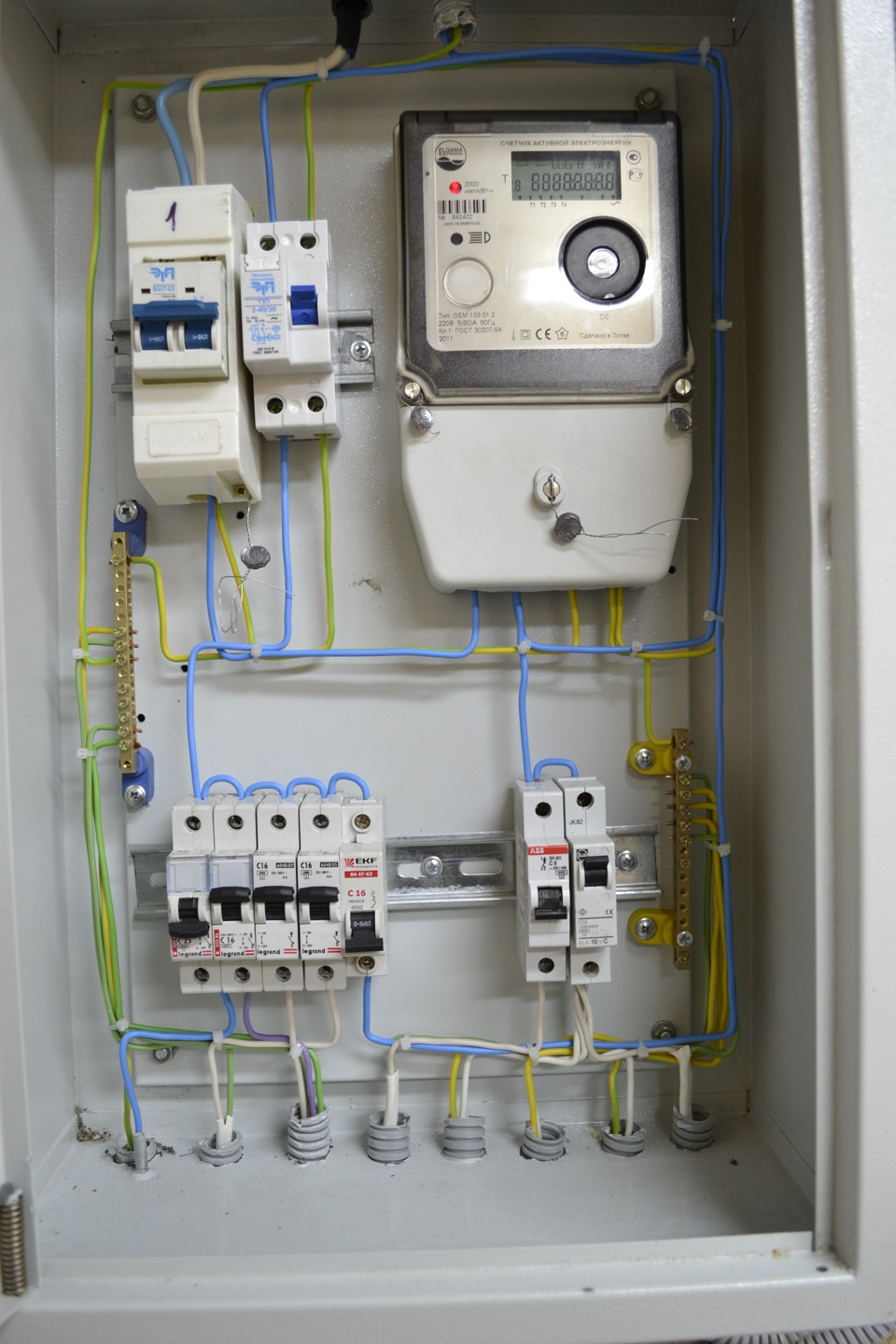

Щиток

Монтаж в щитке осуществлен одножильным проводом (красиво получается)
1. Вводной автомат 32A
2. УЗО 40A 30 ма
3. Автоматы на розетки 25A 1 шт. (около ворот), остальные 16А на отдельные линии, а их 3)
4. Автомат 16А на трансформатор 220В>>36В
5.Автомат 10A освещение
6. Автомат 6A вентиляция

Особенность данного щитка заключается в том, что в нем присутствуют 2 земли . Сделано это для того, чтобы разделить цепи, которые УЗО контролировать не должно! Таким образом, если у меня вырубиться УЗО, то свет не погаснет)

Трансформатор
Транс почистил, покрасил, перевел на моножилу.

Спасибо за внимание!
Читайте, подписывайтесь, смотрите картинки)
С праздником!
Instagram :roman.edyardovich

Капитальные гаражи относятся к категории построек, условия эксплуатации которых отличаются от обычных жилых строений. Они предназначены не только для хранения, но и для ремонта автомобиля владельца. Поэтому и монтаж электропроводки в гаражах организуется и проводится с учетом особенностей этих помещений. Но основные подходы к предстоящим работам и этапы их проведения остаются теми же. Для того, чтобы провести электропроводку в гараже, необходимо обратить внимание на следующие обязательные пункты:

1. Составление схемы.
2. Выбор способа прокладки проводки (открытый или закрытый).
3. Приобретение комплектующих изделий (кабеля, защитных устройств и электроустановочных приборов).

Обратите внимание: Для монтажа электропроводки потребуется понижающий трансформатор, необходимый для питания переноски и светильников в смотровой яме.

Также необходимо подготовить инструмент и разметить трассы разводки кабельной продукции. На завершающем этапе работ организуется монтаж и тестирование готовой электропроводки.

Освещение и интерьер некоторых гаражей на фото

Составляем схему

Процедуре разводки электропроводки в гараже предшествуют подготовительные мероприятия, начинающиеся с составления плана размещения электрооборудования и электрической схемы.

Необходимое количество и мощность светильников можно определить с помощью нашего онлайн калькулятора расчета мощности и количества ламп.

Схема электрическая принципиальная для гаражного бокса со счетчиком и понижающим трансформаторомВ соответствии с этими схемами основываются все последующие действия по обустройству местной электрической сети. При подготовке эскиза учитывается, что схемы электропроводок гаражей содержат следующие обязательные элементы:

1. Вводное устройство, представленное мощным рубильником или автоматическим выключателем;
2. Счетчик электрический;
3. Понижающий трансформатор;
4. Линейные автоматы и УЗО;
5. Розетки, выключатели, светильники, а также распредкоробки и подрозетники (подрозетники предназначены для установки как розеток, так и для выключателей).

Выбираем кабельную продукцию и устройства защиты

Перед тем как приступить к проведению электропроводки в гараже потребуется подобрать подходящее для этого кабельное изделие. Для ввода в него удобнее всего использовать популярный у пользователей самонесущий провод СИП.

Кабель для электропроводки

Для электропроводки в самом гаражном помещении выбирается один из следующих типов кабельных изделий:

• NYM
• ВВГ
• ПУНП

При выборе подходящего кабеля для электропроводки в гараже своими руками обустраиваемой его хозяином, важно учесть количество жил и их сечение. Предпочтение в этом случае отдается проводам ВВГ, количество жил у которых может быть от одной до пяти.

К достоинствам изделий этого класса относят возможность эксплуатации в широком температурном диапазоне (от -50 °C до +50 °C). Кроме того, провода этой марки отличаются прочностью, устойчивостью к влаге и наличием множества конструктивных исполнений.

При выборе сечения изделий означенного типа исходят из следующих требований ПУЭ:

1. для осветительной части используются провода с сечением жилы 1,5 мм2;
2. при монтаже силовой подводки к розеткам оно увеличивается до 2,5 мм2;
3. при прокладке отдельной линии, предназначенной для подключения «мощного» оборудования сечение жилы возрастает до 4 мм2.

Для выбора сечения кабеля по мощности вы можете воспользоваться онлайн-калькулятором на нашем сайте.

При выборе разновидности ВВГ учитывается ряд технических требований, содержащихся в нормативной документации. Согласно положениям ПУЭ подбираемый тип должен соответствовать ряду требованиям, основными из которых являются недопустимость возгорания проводки и выхода из строя подключенной к электросети аппаратуры.

Устройства автоматической защиты

Чтобы защитить линии питания от КЗ и перегрузок по току в них устанавливаются автоматические выключатели. Для исключения поражения пользователя высоким напряжением предусматривается специальное защитное устройство – УЗО.

Еще на стадии разработки схемы электропроводки потребуется проделать следующие операции:

• Подготовить монтажную схему, привязанную к планировке гаражного помещения.
• Произвести разбивку потребителей по группам, для каждой из которых потребуется отдельная ветка питания.
• Рассчитать предельные нагрузки и токи в этих ответвлениях (включая линии освещения и силовые цепи).
• Определить потребность и тип устанавливаемых в них защитных автоматов и УЗО.

На завершающей стадии подготовительных мероприятий потребуется закупить все необходимые материалы и комплектующие изделия. Уставки АВ выбираются в соответствие с расчетными значениями максимальных токов в каждой из питающих линий. Номинальные токи автоматов защиты (АВ) и устройств защитного отключения (УЗО) указаны для каждой группы потребителей на схеме ниже.

Использование понижающего трансформатора

В любом гаражном строении для работы в смотровой яме может потребоваться переносной светильник (так называемая «переноска») С другой стороны согласно требованиям ПУЭ в помещениях повышенной опасности использование осветителей на 220 Вольт категорически запрещено. Поскольку гаражные строения (как металлические, так и капитальные конструкции) относятся к категории особо опасных – в них разрешено использовать напряжения, не превышающие 50 Вольт.

Важно! С учетом того, что работать придется в стесненных условиях, когда человек находится в неудобном положении – допустимое значение для светильников ограничено 12, 24 или 36 Вольтами.

Для их получения поступают одним из следующих способов:

• Приобретают трансформатор на соответствующее напряжение, что приводит к дополнительным расходам.
• Подключают переноску к клеммам аккумулятора автомобиля.

Первый вариант, несмотря на дополнительные издержки, более предпочтителен, поскольку гарантирует наличие нужного напряжения, не зависящего от степени зарядки батарей. Трансформатор для светильников, используемых для освещения смотровой ямы и переноски, монтируется либо в щитке, либо в отдельном ящике, расположенном неподалеку от него.

Из предлагаемых промышленностью изделий лучше всего выбрать понижающий трансформатор, устанавливаемый на дин рейку в электрическом щитке, либо металлический ящик с понижающим трансформатором, оснащенный двумя автоматическими выключателями и отдельной розеткой.

Необходимые инструменты

На подготовительном этапе потребуется определиться с комплектом инструментов, необходимых для монтажа электропроводки в гараже. Их перечень включает в себя следующие позиции:

1. отвертки плоские и крестообразные (желательно на несколько размеров);
2. плоскогубцы и круглогубцы (последние нужны для того, чтобы произвести аккуратное подключение проводов к автоматам);
3. перфоратор и болгарка для проделывания штробов и ниш под розетки.

Также потребуется специальный инструмент для установки крепящих кабель монтажных скоб, а также измерительный прибор или указатель напряжения. Последний необходим для проверки отсутствия напряжения в линии, то есть для обеспечения безопасности проводимых работ. Из расходных материалов нужны изоляционная лента и трубки на основе поливинилхлорида.

Монтаж проводки

Пошаговая инструкция по монтажу проводки в гараже включает в себя несколько пунктов, каждый из которых посвящен отдельному виду операций. Все они проводятся в определенной последовательности и начинаются с подготовительных мероприятий.

Подготовительный этап

Пошаговый план содержит следующие обязательные пункты:

• Разметка трасс прокладки кабельных жгутов.
• Проделывание штробов (если электропроводку решено развести скрытым способом в толще стен).
• Обустройство ниш для установки розеток и выключателей.

Обратите внимание: Никаких кабельных протяжек под произвольным углом с целью экономии материала не допускается (провода должны быть проложены параллельно линиям стыковки стен между собой и потолочной конструкции).

От розеток и выключателей трасса намечается строго вертикально вверх, где под самым потолком устанавливается распределительная коробка. Это позволит в будущем учитывать предполагаемое место прокладки проводов и при необходимости сверления не повредить их.

При разметке трасс следует соблюдать требования ПУЭ, согласно которым линии прокладки делаются строго вертикально и горизонтально.

Если в помещении проложены отопительные трубы – трассы проводки должны располагаться на удалении от них не менее, чем 25 см. Места под розетки намечаются на расстоянии примерно 0,3 метра от пола, а под выключатели – порядка 1,0 метра. Одновременно с этим выдерживается удаление проводов и мест монтажа электроустановочных изделий от косяков дверей и рам окон (оно не должно быть менее 10-15 см). В отличие от жилых квартир, в гаражах выключатели устанавливаются в районе гаражных ворот или калитки. Глубина штробов выбирается в зависимости от толщины кабеля или проводного жгута (согласно ПУЭ этот показатель не должен превышать 2,5 см).

Различные крепежные изделия для кабеля или провода представлены на фото ниже:

Ввод силового кабеля и монтаж электрощита

Если капитальный гараж стоит отдельно от дома – силовой кабель подводится к нему по воздуху (на опорных столбах).

Требования к трассе проводки воздушной линии выглядят так:

• Высота протяжки проводов СИП над проезжей частью – не менее 6 метров.
• Их удаление от земли на участке пешеходной зоны – 3,74 метра.
• Высота расположения точки ввода в гаражное строение – не ниже 2,75 метра.

В кооперативных объединениях часть работ, связанную с подводкой нуля и фазы, берет на себя местная администрация. В этом случае ввод кабеля питания осуществляется от общей линии с наружной стены гаражных боксов.

Подключение щита учета к линии электропередач и ввод электропитания помещение гаража смотрите на видео:

Коммутационные элементы вводного устройства размещаются в электрическом щитке, навешанном на стене строения недалеко от входа. В шкафу размещается следующее коммутационное и защитное оборудование:

1. Рубильник (вводный автомат).
2. Счетчик учета.
3. Линейные автоматические устройства.
4. УЗО и шина заземления.

Здесь же может быть установлен самодельный или покупной понижающий трансформатор.

На схеме электрического щитка указываются марка и тип кабеля, соединяющего все эти элементы. Возможны два варианта схемных решений для гаражей:

• В первом случае в помещении не предусмотрена смотровая яма.
• Во втором варианте исполнения придется заложить специальный трансформатор, обеспечивающий питанием 12 или 36 Вольт переносную лампу и светильники в смотровой яме.

Монтаж электрооборудования распределительного шита для установки внутри гаража смотрите на видео:

Внутренняя разводка и освещение смотровой ямы

Внутренний монтаж электропроводки выполняется либо скрытым (в штробах), либо открытым способом – в металлическом рукаве, кабель-канале или гофре.

 Монтаж электропроводки в гараже на видео

Освещение смотровой ямы необходимо выполнить светильниками с пониженным напряжением на 12, 24 или 36 вольт, в зависимости от приобретенного вами понижающего трансформатора. В качестве источников света нередко применяются светодиодные ленты, рассчитанные на 12 Вольт. В этом случае питание можно брать от АКБ, поскольку потребление у светодиодных элементов мизерное.

Как правильно подключить УЗО

УЗО на линию питания силовых розеток устанавливается таким образом, чтобы через него коммутировалась не только фаза, но и ноль. Только в этом случае оно выполняет свою дифференциальную функцию и сравнивает втекающие и вытекающие токи. На основании этого сравнения в приборе вырабатывается разностный сигнал, управляющий отключением линии от нагрузки.

Устройство защитного отключения (УЗО) можно подключать как до автомата так и после. Оба варианта будут верными, УЗО будет выполнять защиту электрической цепи от токов утечки в том и другом случае.

При коммутации проводов их концы, идущие от автомата, подводятся к верхним клеммам корпуса УЗО. От нижних контактов отводятся проводники, поступающие в линейную цепь и далее – в нагрузку.

Заземление в гараже

Отсутствие защитного заземления в системе электроснабжения гаража является грубым нарушением правил ПУЭ п. 1.7. В настоящее время большинство гаражных кооперативов не имеют качественного заземления, а без него невозможно обезопасить человека от удара электрическим током при повреждении электроприборов или других элементов гаражной электропроводки.

Как проверить, есть заземление в гараже или нет? – Читайте в этой статье

Подробная инструкция о монтаже заземления размещена в публикации «Монтаж заземления в частном доме своими руками».

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

В частном доме

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

1. Группа розеток 1.
2. Группа розеток 2.
3. Группа освещения 1.
4. Группа освещения 2.
5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Видео: схемы проводки

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

• Распределительный щиток – 1 шт.
• Счетчик электроэнергии – 1 шт. (если нужен).
• УЗО – 1 шт.
• Подрозетники – по количеству врезных выключателей и розеток.
• Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
• Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
• Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
• Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
• Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
• Розетки. Их количество должно быть достаточным для удобного пользования. Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
• Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

Монтаж

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

• Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки. При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
• Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
• Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники. Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
• Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
• Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
• Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

• Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
• Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
• Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

• Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
• Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
• После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

• Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
• Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
• Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Энергоснабжение является одним из важных этапов проведения работ по обустройству дома для автомобиля. Проводка здесь, а также технологии монтажа, способы ее организации имеют отличия с реализацией снабжения электроэнергией других помещений.

Без электричества обустройство гаража не является полным, так как зачастую он служит не только местом для хранения автомобиля, но также ремонта или проведения других работ, связанных с использованием электрооборудования и электроинструментов.

Правила и основные требования

Существующие правила электроснабжения гаража направлены на обеспечение пожарной безопасности, взрывоопасности и уменьшения вероятности попадания человека под воздействие опасного электрического тока.

Среди основных правил и требований к электроснабжению гаража и выполнению разводки относятся:

• электроэнергия, получаемая от поставщика, обязательно должна учитываться, то есть проходить через узаконенный элемент учёта – счётчик;
• электрическая проводка внутри гаража должна правильно быть реализована двумя способами: открытым (в гофре) и закрытым (в штробах);
• согласно ПУЭ (правил устройства электроустановок) в помещениях с агрессивной средой, имеющих возможность воспламенения, взрыва топлива, горюче-смазочных материалов должны быть установлены автоматические выключатели, ограничивающие ток, защищающие от перегрева проводки в случае короткого замыкания;

• выполняется разделение силовых и осветительных сетей с возможностью реализации дежурного (аварийного освещения);
• для переносок, освещения подвала (смотровых ям) и удлинителей применяется пониженное напряжение с гальванической развязкой меньше 42 вольт, чаще всего оно адаптировано под распространённые лампы с номинальным напряжением 36 или 12 вольт;
• проводка должна быть рассчитана по току, который напрямую зависит от мощности электрооборудования и используемого инструмента.

Ознакомившись с этими правилами и требованиями, становится понятно, что выполнить проводку своими руками возможно, для этого понадобится лишь стандартный набор электромонтажных инструментов, кабельная продукция.

Схема электропроводки в гараже

При составлении схемы электропроводки в гараже нужно учесть особенности постройки этого помещения, однако основные позиции обязательно должны оставаться неизменными. Всё электроснабжение должно поступать через один общий вводной автоматический выключатель, учитывающий нагрузки всех отходящих линий.

На каждую из линий или же после вводного автомата устанавливается электрический счетчик, который пломбируется службами контроля за незаконным использованием и воровством электроэнергии. Если это гаражный кооператив, то за учетом получаемого потребителем напряжения следит его администрация.

Для того, чтобы защитить человека от попадания под опасный для его жизни и здоровья электрический потенциал, используется чувствительный и быстросрабатывающий прибор УЗО (устройство защитного отключения).

Разрабатывая электрическую схему гаража, необходимо рассмотреть возможность подключения не однофазной, а трёхфазной цепи, так как именно она используется для нормальной работы асинхронных электродвигателей, которыми оснащены, применимые в быту станки (заточной, сверлильный и т. д.). При трехфазном варианте не будет снижена мощность данного электрооборудования, а это важно для организации рабочего места в гараже. Разработка разводки, электрической схемы в может проводиться как до, так и после подключения электричества.

Существует две основные схемы разводки электричества:

1. Для гаража без смотровой ямы.
2. Для помещения со смотровой ямой и погребом. При разработке схемы электроснабжения в данном случае требуется понижающий трансформатор, для питания светильников в смотровой яме и погребе, так как эти помещения имеют повышенную влажность. Корпус светильников должен иметь герметичную конструкцию с резиновыми уплотнениями на крышке и в месте входа провода.

Важно! Если в гараже планируется установка холодильника или другой аппаратуры без встроенного стабилизатора напряжения, а электрическая цепь является ненадежной, то есть существует вероятность повышения или снижения минимального напряжения, то рекомендуется установить устройство, нормализирующее его, – стабилизатор.

Подготовка к выполнению работ

К подготовительной процедуре относится подбор необходимых материалов и инструментов, которые понадобятся для проведения монтажных работ по прокладке, креплению и подключению электропроводки в гараже.

Перечень инструментов:

• отвертки плоские и крестообразные разных размеров;
• плоскогубцы;
• круглогубцы для выполнения аккуратного подключения к автоматам;
• перфоратор, болгарка для штроб, отверстий под розетки, а также установки монтажных скоб для крепления кабеля;
• указатель напряжения для проверки отсутствия потенциала и безопасной работы, так как даже при отключенном вводном автоматическом выключателе нельзя быть абсолютно уверенном в отсутствии напряжения на отдельном участке цепи (токоведущие элементы автомата скрыты в корпусе, поэтому монтажник не может убедиться в надежности соединения его контактов, то есть нет видимого разрыва цепи);
• молоток, зубило;
• изолирующие материалы (изоляционная лента, полихлорвиниловая трубка и т. д.).

Список материалов, необходимых для организации электроснабжения гаража:

• токоограничивающие и защитные устройства для подачи напряжения и его контроля (автоматические выключатели, УЗО, стабилизаторы);
• электрический счетчик с электрощитом;
• кабельная продукция (провода);
• распределительные коробки;
• выключатели освещения;
• розетки.

После приобретения всех необходимых материалов, инструментов можно приступить к подготовительным работам и непосредственно прокладке проводки в гараже своими руками.

Пошаговая инструкция монтажа проводки в гараже:

1. Подготовительный этап – все строительные работы по вырезанию штроб, разметке, пробиванию отверстий в стенах для кабеля, мест для установки розеток и выключателей. Глубина штробы выбирается индивидуально и будет зависеть: от толщины прокладываемого кабеля или провода в изоляции. Электропроводка должна проходить строго вертикально или горизонтально по стенам, а любой поворот осуществляется под прямым углом. Это правило касается как наружного, так и внутреннего типа монтажа кабельной продукции. При имеющемся в помещении любом виде отопления нельзя, чтобы провод находился ближе 10 см от нагревающихся труб. Рекомендуется силами специалистов увеличить это расстояние до 25 см. Отверстие под розетки выполняются на расстоянии 0,6 м от пола, а выключатели – на высоте 1,5 м при расстоянии от косяка дверей не меньше, чем на 10-15 см. В отличие от квартир и жилых помещений, в гаражах выключатели освещения устанавливаются чаще всего в районе входных ворот или дверей.
2. Установка электрощита. Корпус электрощита должен быть выполнен из диэлектрического материала, размеры которого зависят от габаритов всех устанавливаемых в нём автоматов, электросчетчика, УЗО, понижающего трансформатора для освещения ямы. В некоторых случаях электрощитовая делится на две части: щит с вводным автоматом, электросчетчиком и узел с автоматами подачи питания на отдельные группы потребителей (освещение, розетки и т. д.) с возможностью установки понижающего трансформатора 220/ 36 или 12 Вольт. После установки элемента учёта электроэнергии он пломбируется.

1. Прокладка наружной части электропроводки. Если гараж построен отдельно, то внешнюю часть проводки выполняют воздушным путём, рассчитав сечение кабеля, его длину от ближайшего распределительного пункта энергоснабжения. В случае реализации энергоснабжения гаража в кооперативе эту часть работ берет на себя администрация, прокладывая вводной кабель по стенам гаражей, в дальнейшем отвечая за их сохранность и техническое состояние. Основные требования к воздушной кабельной линии: высота над проезжей частью – не менее 6 м, над пешеходной зоной – 3,74, а ввод в помещение на высоте – не ниже 2,75 м.
2. Внутренняя проводка в гараже. Тип организации внутренней приводки зависит от типа электроснабжения: однофазное или трехфазное. Конечно, трехфазное напряжение более функциональное, так как даёт возможность подключения не только бытовых приборов, но профессиональной техники, рассчитанной на такое напряжение. Переход электрооборудования на однофазное снижает мощность данной техники. Вся внутренняя проводка выполняется скрытым (с помощью штроб) или наружным способом (в металлической гофре). Выбор сечения токопроводящей жилы выполняется из расчёта используемой нагрузки по нижеприлагаемой таблице.

1. Освещение смотровой ямы. Питание этих цепей выполняется от трансформатора, понижающего напряжение до безопасной для человека величины меньше 42 вольт. В качестве источников света рекомендуется применять светильники на основе светодиодов из-за их эффективности и экономичности, а также длительного ресурса использования.

Важно! Выключатель освещения прерывает обязательно фазный провод, а не рабочий нулевой.

1. Разводка розеточной сети. Основными требованиями являются надежная изоляция мест соединения и правильный расчет сечения кабеля в соответствии с величиной тока нагрузки. При использовании напряжения 220 вольт она выполняется двухжильным кабелем при использовании УЗО и трехжильным при организации электроснабжения розеток с контуром заземления.
2. Правильная организация заземления. Заземление имеет основную функцию – это защита человека от поражения электрическим током в случае пробоя изоляции оборудования и появления опасности на токопроводящем контуре. Реализация отдельного заземляющего контура в кооперативных гаражах проблематична, в отличие от помещений для автомобиля, расположенных возле частного дома. Заземляющий контур выполняется путем забивания металлических стержней в землю в форме треугольника, последующим их соединением друг с другом. В качестве заземляющей шины используется металлическая полоса 40*1,5 мм, которая прокладывается непосредственно в гараж, где подключается к заземляющему проводнику.

Важно! Никогда заземляющий контур не используется в качестве рабочего нуля в однофазных цепях.

Основные моменты по технике безопасности

1. Правилами техники безопасности пренебрегать не следует, так как от этого зависит жизнь и здоровье человека, выполняющего монтаж и реализацию энергообеспечения гаража своими руками.
2. Все работы на токоведущих частях выполняются после отключения его от электрической сети, а также проверки наличия опасного потенциала. Использовать только исправный и проверенный указатели напряжения.
3. Перед работой с перфоратором, болгаркой, другим электрическим инструментом следует проверить визуально шнур питания на наличие повреждения изоляции.
4. Одевать защитные очки при работе с электроинструментом.

Таким образом, подключение электричества, разводка кабельной продукции, а также организация рабочего места и освещения в гараже является несложной процедурой, если выполнять требования электробезопасности, а также прислушаться к советам профессионалов по выбору сечения проводов, коммутационной и защитной аппаратур.

Как сделать электропроводку в гараже?

Хорошо оборудованное вместилище для автомобиля или иного транспорта обязательно должно иметь продуманную электропроводку. И даже если кому-то удалось наладить квартирную (домашнюю) электросеть, починить не один прибор своими руками, не надо спешно браться за работу. Для начала следует все выяснить и основательно разобраться, что же именно потребуется сделать.

Особенности

Электроэнергия в гараже необходима всегда. Даже те, кто не собирается ремонтировать свое авто или мотоцикл, вынуждены подзаряжать там аккумуляторы и освещать помещение в темное время суток. Если же гараж используется и для ремонта, для обслуживания авто, придется точить инструмент, сверлить и резать, шлифовать, паять, варить металл… Но неизбежное размещение поблизости топлива и смазочных материалов, неизменная сырость и контакт с землей требуют делать проводку очень тщательно.

Рекомендуется выяснить все про нормы электрической безопасности и про базовые положения технологии работ.

Далеко не каждый владелец гаража имеет достаточно свободного времени и знаний, чтобы изучить строительные нормы и правила устройства электроустановок. В отличие от электрических работ в доме и в квартире, нужно обязательно получать разрешение у правления гаражного кооператива или у собственника арендуемого машиноместа. Подсоединение к трехфазным сетям на 0,4 кВ потребует также согласования с поставщиком электроэнергии, та же организация должна составить по вашей заявке проект.

Важные требования

Пользование сетью 220 в накладывает куда меньше ограничений на владельца гаража. Однако он обязательно должен приобрести счетчик, выдерживающий электричество на 50 Ампер, и соответствующие кабели. За обеспечением запаса по нагружающему току внимательно следит энергетический надзор. В случае выявления нарушений он вправе вынести предписание о демонтаже незаконной электросети и даже наложить штраф на «инициативных электриков».

Провести электричество от дома возможно воздушным и подземным способами.

Схема монтажа

Качественная, хорошо продуманная электросхема – основная гарантия успешной работы. Важно различать так называемые принципиальные схемы и схемы расположения; в первых описывается сама электрическая цепь, а во второй – местонахождение потребителей (с пометкой о расстояниях или с точным масштабом). Для наибольшего удобства и исключения ошибок провода обозначают теми же цветами, которые они имеют в реальной жизни.

Фазные проводники в сетях находятся под опасными напряжениями по отношению к земле. Но подсоединить УЗО без защитной земли не выйдет никак.

Категорически запрещается по нормам безопасности связывать защитные земли и нейтрал, это противоречит базовым требованиям разводки токов.

Рекомендуется подавать электричество по одной линии, потому что в гараже все равно будет только один потребитель энергии.

Выбор кабелей и проводов

Начиная от трансформатора, стоит использовать медный провод закрытого формата.

Если хотя бы часть его проводится внутри бетонного пола, нужна жила сечением 4,5 кв. мм. Для розеток в смотровой яме используют провода закрытого исполнения с сечением на 1 кв. мм больше. Более подробные сведения о свойствах электропроводки применительно к своему гаражу всегда можно получить, используя специальные формулы. Самый тонкий кабель используют для подключения потолочных светильников – 1,5 кв. мм (тоньше не существует).

Чтобы сэкономить, имеет смысл покупать алюминиевые провода, особенно на наименее загруженные участки.

Чаще всего подобные изделия делаются из металла, но все большую долю на рынке занимают круглые и прямоугольные трубы из пластмассы. К гофрированным изделиям следует прибегать только в самом крайнем случае, пользоваться ими достаточно утомительно. Наиболее современным и практичным решением электрики считают кабельный лоток с защелкиваемой крышкой. Довольно неплохо проявили себя металлопластиковые трубы – те же самые, что обычно применяются в водопроводе и отопительных системах.

Технология монтажа

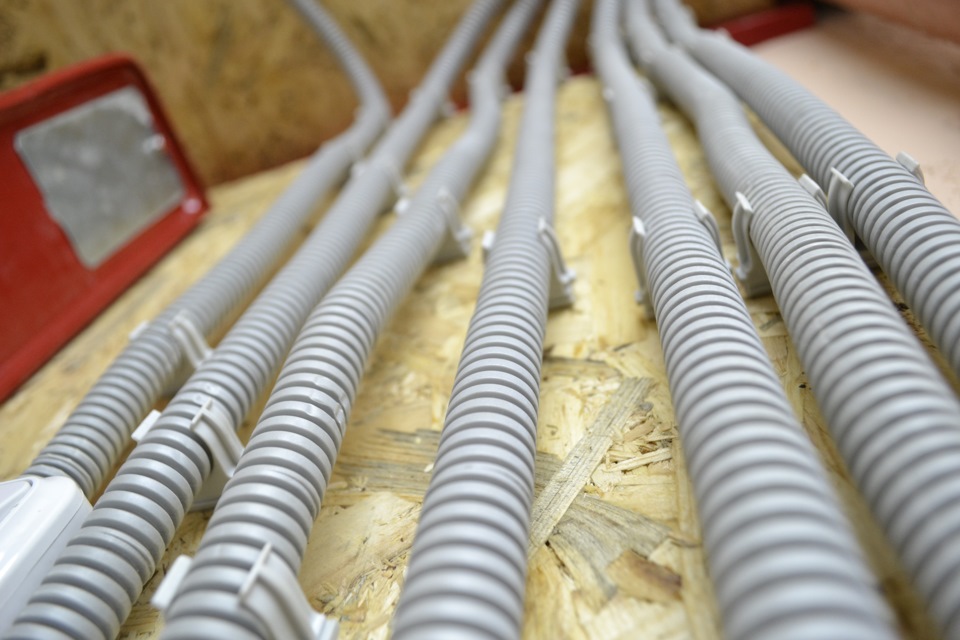

Закупив все необходимые материалы и инструменты, можно приступать к протягиванию проводки. Там, где не получается сделать сгиб в виде большого радиуса труб, стоит применять коробки. Они помогут распределить ответвления и устроить выключатели должным образом. Следует закреплять и короба, и соединяющие и трубы на несущих конструкциях максимально внимательно. Ответственные хозяева гаражей, как монтирующие проводку своими руками, так и обращающиеся к профессионалам, всегда оценивают герметичность стыков любой трубы и коробки.

Важно помнить, что даже наиболее простые и тщательно продуманные инженерами материалы, конструкции, устанавливаются только при внимательной, кропотливой работе.

Правильно протянуть кабель сквозь трубу – значит завести сначала внутрь проволоку. Для этого используют особые головки, которые предотвратят застревание и зажатие. Только затем настает очередь привязывания кабеля к проволоке и проведения его через трубу. Лотки желательно применять на вертикальных сегментах проводки, потолочные светильники подвешивают на натянутых тросах (не находящихся под напряжением!).

Так как гараж – помещение сырое и опасное, где риск поражения током велик, поэтому сюда стоит выбирать розетки и осветительные приборы, соответствующие классу защиты IP44.

Чтобы сделать полноценную мастерскую, придется развести трехфазную проводку на основе медного кабеля, сечение которого составляет не менее 6 кв. мм. Кабель ставят так, чтобы до потолка было не менее 11 см, а розетку и пол должны разделять 50 см. Зазор между укладкой и трубами отопления желательно выдерживать не менее 15 см.

Полезные советы

По мнению тех, кому уже приходилось создавать скрытую проводку в гараже, самое лучшее решение – это протянуть кабельные каналы из негорючих материалов. Гладкая поверхность с внутренней стороны куда удобнее, чем гофрированный рукав. Если вдруг проводка не выдержит, всегда получится открыть небольшой участок стены и поменять выгоревший провод или даже часть канала.

При всей важности электрической проводки нужно позаботиться и о том, чтобы в гараже было окно.

С его помощью обеспечивается естественный свет и поддерживается наиболее экономичный режим использования приборов. А это значит, что те же провода и распределительные узлы проработают дольше.

Поэтому настаивайте, если энергетики хотят использовать именно выносной способ, чтобы подключение шло через подземный кабель.

Отбирая кабель, стоит учитывать не только его собственные характеристики, но и параметры изоляции.

Очень важно, чтобы она была одновременно эластичной (так удобнее работать) и прочной (от этого зависит срок службы и безопасность использования). Нельзя приступать к работе с отдельными участками проводки, не убедившись, что они надежно обесточены. Также следует учесть, что монтаж наружных проводов и их подключение к вводу в гараж должны производиться только профессионалами. Входное отверстие должно располагаться на достаточно большой высоте и наклоняться наружу, чтобы избежать залива осадками и проникновения их внутрь.

Розетки стоит распределить равномерно, если только иное расположение их не продиктовано особенностями помещения и желаемыми точками подключения инструмента. Если приходится работать на высоте (скажем, протягивая провода на потолке и в верхней части стен), использовать нужно только козлы, помосты или стремянки.

Категорически нельзя вставать на бочки, ящики, стулья, иные подручные предметы.

До начала работ желательно всякий раз проверять инструмент на исправность, а провода – на целостность изоляции.

О том, как сделать электропроводку в гараже самостоятельно, смотрите в следующем видеоролике.
