Модуль starline мастер 6 gsm bt инструкция

Подключенный модуль позволяет управлять охранным комплексом с помощью SMS-команд, голосового меню, из личного кабинета на сайте starline.online, мобильного приложения StarLine и позволяет определить местоположение объекта с помощью системы глобальной спутниковой навигации GPS/ГЛОНАСС. Также на телефона владельца автомобиля будут приходить оповещения о тревоге (телефонный звонок или SMS-сообщение).

Для входа в личный кабинет на сайте starline.online используйте логин и пароль, указанные на пластиковой карте владельца.

Информирование о потери связи

Модуль постоянно детектирует наличие связи с основным блоком комплекса и при потери связи оповестит об этом SMS-сообщением.

Индикация светодиода на корпусе

В течение часа после подключения питания к модулю светодиод горит постоянно, затем мигает с частотой 1 раз в 10 секунд.

Технические характеристики

Подключение модуля

Установка SIM-карты

Откройте корпус модуля плоским металлическим предметом и установите SIM-карту в слот, расположенный на плате. После этого установите плату обратно в корпус и закройте крышку корпуса.

Рекомендации по размещению

Модуль необходимо разместить так, чтобы его крышка (сторона с логотипом StarLine) была направлена в сторону неба. При установке корпус модуля нельзя заслонять металлическими предметами и покрытиями. Сигнал спутников GPS+ГЛОНАСС проходит сквозь стекло, пластмассу, декоративную обшивку дверей, но не проходит через металлический кузов, металлизированную тонировку и другие металлические предметы

Схема подключения модуля

Настройка модуля

Для управления модулем и получения уведомлений запишите номер владельца (М1) в память модуля.

С номера М1 все команды отправляются без GSM-пароля. Для отправки команд с других номеров необходимо в начале текста с командой вводить установленный GSM-пароль (например, для запроса координат отправьте следующее SMS-сообщение:  1234 40, где 1234 — GSM-пароль, 40 — номер команды).

Для записи телефонного номера, как телефона М1 (если он еще не записан) и создания GSM-пароля, отправьте SMS-команду ХХХХ М1 YYYY TEL,

где ХХХХ — сервисный код, указанный на пинк-конверте или пластиковой карте владельца;

YYYY —  4-значный GSM-пароль, который нужно придумать самостоятельно;

TEL — телефонный номер в формате +7ххх ххх хх хх, который будет записан как М1.

Список SMS-команд приведен в таблице:

Список доступных функций в личном кабинете

В личном кабинете на сайте starline.online для модуля GSM+GPS доступна следующая информация:

1. Отображение информации о состоянии заряда АКБ, баланса SIM-карты, температуры салона, температуры двигателя.
2. Управление охранным комплексом.
3. Информация о местонахождении автомобиля.
4. Отображение треков.
5. Просмотр истории событий.
6. Данные о манере вождения.
7. Настройки сети.
8. Настройки мониторинга.
9. Настройка телефонов владельца.
10. Настройки управления с телефона.
11. Настройки оповещения на телефон.
12. Настройки сервера.

Регистрация модуля в охранный комплекс

Для регистрации модуля в охранный комплекс выполните следующие действия:

1. Переведите комплекс в режим «Снято с охраны».


2. Выключите зажигание (если оно было включено).


3. Нажмите на сервисную кнопку 7 раз.


4. Включите зажигание. Последуют 7 сигналов светодиода сервисной кнопки и 7 звуковых сигналов.


5. Вход в режим регистрации будет подтвержден 2 вспышками светодиода сервисной кнопки и 2 звуковыми сигналами.

6. Отправьте SMS-команду РЕГ ХХХХ, где ХХХХ — код экстренного выключения охраны, указанный на пин-конверте или пластиковой карте владельца из комплекта поставки StarLine Мастер-6 GMS+GPS.

7. Выход из режима регистрации устройств осуществляется автоматически через 5 минут или при выключении зажигания.




   Далее выход будет подтвержден 2 вспышками светодиода сервисной кнопки или трансивера и 2 звуковыми сигналами, после чего последуют сигналы, количество которых будет соответствовать общему числу зарегистрированных брелоков, брелоков-меток BLE и смартфонов. После завершения регистрации на номер телефона владельца придет SMS-сообщение со списком зарегистрированных устройств.

Описание товара:

Интеграция GSM-интерфейса StarLine 6 позволяет управлять охранными и сервисными функциями, получать оповещения о статусе охраны на мобильный телефон без ограничения расстояния во всей зоне действия сетей GSM.

Полное
описание

Характеристики:

• Управление с телефона – Есть
• Оповещение о статусе охраны на мобильный телефон – Есть
• Функции Bluetooth
• Мобильное приложение на смартфон – Есть
• Gps-Глонасс мониторинг – Опция

Все
характеристики

Время установки оборудования: 1 час

Подключение охранных комплексов 6 поколения

Скачать PDF

Приложение StarLine Мастер позволяет выполнить настройку охранных комплексов как при подключении устройства к компьютеру, так и по беспроводному каналу Bluetooth Smart.

Подключение охранного комплекса к компьютеру

StarLine X96(v2), AS96(v2), A96, B96, D96, E96, E96 BT, S96, M66, М96, M36, M18, М22-96, М67-96, i96CAN, Сигма 15, Сигма 10, 2CAN+2LIN

1. Подключите охранный комплекс к компьютеру с помощью кабеля microUSB.

2. Запустите приложение «StarLine Мастер» и убедитесь, что подключенное устройство обнаружено.

3. Нажмите кнопку «Настроить».

4.Если потребуется в следующем окне введите сервисный код, указанный на пластиковой карте владельца.

StarLine i95/i95 ECO/i95 LUX

Для работы иммобилайзера с приложением «StarLine Мастер» в качестве программатора используйте модуль индикации.

Для иммобилайзеров i95, i95 ECO используйте модуль индикации из любого комплекта i95 LUX.

Настройка осуществляется на фиксированном радиоканале, поэтому одновременно в режиме телематической настройки должно находиться не более одного устройства (или программатора).

1. Подключите модуль индикации к компьютеру с помощью кабеля microUSB

2. После запуска приложения «StarLine Мастер» убедитесь, что устройство обнаружено, и нажмите кнопку «Настроить».

3. Для перевода в режим телематической настройки выполните действия, описанные в появившемся окне.

Для новых комплектов (после поставки) пункт 2 выполнять не требуется. Модуль блокировки изначально находится в сервисном режиме. Иммобилайзер автоматически перейдет в охрану после отключения транспортного режима меток (нажмите кнопку метки несколько раз).

Используйте сервисный код, указанный на пластиковой карте, входящей в комплект иммобилайзера. Введите код в специальное поле и нажмите кнопку «Подтвердить».

Иммобилайзер будет находиться в режиме телематической настройки не более 10 минут.

Подключение по беспроводному каналу Bluetooth Smart

StarLine X96(v2), A96, B96, D96, E96 BT, S96

Для работы охранного комплекса с приложением «StarLine Мастер» используйте Bluetooth модуль индикации.

1. Подключите Bluetooth модуль индикации с помощью кабеля microUSB к компьютеру.

2. Запустите приложение «StarLine Мастер».

3. Переведите охранный комплекс в режим «Снято с охраны».

4. Нажмите сервисную кнопку 9 раз. В течение 3 секунд включите зажигание.

5. Убедитесь, что Bluetooth модуль индикации и устройство обнаружены. Выберите устройство из списка.

6. Нажмите кнопку «Настроить».

4. Если потребуется в следующем окне введите сервисный код, указанный на пластиковой карте владельца.

После завершения настройки по беспроводному каналу выключите зажигание.

StarLine i96CAN

Для работы охранного комплекса с приложением «StarLine Мастер» используйте Bluetooth модуль индикации.

1. Подключите Bluetooth модуль индикации с помощью кабеля microUSB к компьютеру.

2. Запустите приложение «StarLine Мастер».

3. Переведите иммобилайзер в режим «Снято с охраны».

4. Включите зажигание. Нажмите сервисную кнопку 9 раз.

5. Выключите и включите зажигание.

6. Убедитесь, что Bluetooth модуль индикации и устройство обнаружены. Выберите устройство из списка.

7. Нажмите кнопку «Настроить».

8. Если потребуется в следующем окне введите сервисный код, указанный на пластиковой карте владельца.

Через 10 минут после завершения настройки по беспроводному каналу выключите зажигание.

StarLine V66/V67

Для работы охранного комплекса с приложением «StarLine Мастер» используйте Bluetooth модуль индикации.

1. Подключите Bluetooth модуль индикации с помощью кабеля microUSB к компьютеру.

2. Запустите приложение «StarLine Мастер».

4. Переведите мотоиммобилайзер в режим «Снято с охраны».

5. Удерживайте ручку сцепления до момента включения указателей поворота.

6. Нажмите ручку сцепления 9 раз.

8. Убедитесь, что Bluetooth модуль индикации и устройство обнаружены. Выберите устройство из списка.

9. Нажмите кнопку «Настроить».

После завершения настройки по беспроводному каналу выключите зажигание.

Источник

Инструкция по эксплуатации. Модуль Мастер-6 GSM+GPS

Скачать PDF

Модуль GSM+GPS предназначен для совместного использования с охранными комплексами StarLine E96 ВT, StarLine E66 ВT.

Подключенный модуль позволяет управлять охранным комплексом с помощью SMS-команд, голосового меню, из личного кабинета на сайте starline.online, мобильного приложения StarLine и позволяет определить местоположение объекта с помощью системы глобальной спутниковой навигации GPS/ГЛОНАСС. Также на телефона владельца автомобиля будут приходить оповещения о тревоге (телефонный звонок или SMS-сообщение).

Для входа в личный кабинет на сайте starline.online используйте логин и пароль, указанные на пластиковой карте владельца.

Для выхода из режима «Антиограбление» и разблокировки двигателя с помощью SMS-команды или из личного кабинета на сайте starline.online используйте код экстренного выключения охраны от охранного комплекса E96/E66.

Информирование о потери связи

Модуль постоянно детектирует наличие связи с основным блоком комплекса и при потери связи оповестит об этом SMS-сообщением.

Индикация светодиода на корпусе

В течение часа после подключения питания к модулю светодиод горит постоянно, затем мигает с частотой 1 раз в 10 секунд.

Технические характеристики

• –148dBm — “холодный” старт
• –163dBm — “горячий” старт
• –165dBm — в режиме слежения

Подключение модуля

Установка SIM-карты

Откройте корпус модуля плоским металлическим предметом и установите SIM-карту в слот, расположенный на плате. После этого установите плату обратно в корпус и закройте крышку корпуса.

Рекомендации по размещению

Модуль необходимо разместить так, чтобы его крышка (сторона с логотипом StarLine) была направлена в сторону неба. При установке корпус модуля нельзя заслонять металлическими предметами и покрытиями. Сигнал спутников GPS+ГЛОНАСС проходит сквозь стекло, пластмассу, декоративную обшивку дверей, но не проходит через металлический кузов, металлизированную тонировку и другие металлические предметы

Схема подключения модуля

Настройка модуля

Для управления модулем и получения уведомлений запишите номер владельца (М1) в память модуля.

С номера М1 все команды отправляются без GSM-пароля. Для отправки команд с других номеров необходимо в начале текста с командой вводить установленный GSM-пароль (например, для запроса координат отправьте следующее SMS-сообщение: 1234 40 , где 1234 — GSM-пароль, 40 — номер команды).

Для записи телефонного номера, как телефона М1 (если он еще не записан) и создания GSM-пароля, отправьте SMS-команду ХХХХ М1 YYYY TEL ,

где ХХХХ — сервисный код, указанный на пинк-конверте или пластиковой карте владельца;

YYYY — 4-значный GSM-пароль, который нужно придумать самостоятельно;

TEL — телефонный номер в формате +7ххх ххх хх хх, который будет записан как М1.

Список SMS-команд приведен в таблице:

Выключение режима « Антиограбление » ,

где XXXX — код экстренного выключения охраны, указанный на пластиковой карте или пин-конверте владельца.

Список доступных функций в личном кабинете

В личном кабинете на сайте starline.online для модуля GSM+GPS доступна следующая информация:

1. Отображение информации о состоянии заряда АКБ, баланса SIM-карты, температуры салона, температуры двигателя.
2. Управление охранным комплексом.
3. Информация о местонахождении автомобиля.
4. Отображение треков.
5. Просмотр истории событий.
6. Данные о манере вождения.
7. Настройки сети.
8. Настройки мониторинга.
9. Настройка телефонов владельца.
10. Настройки управления с телефона.
11. Настройки оповещения на телефон.
12. Настройки сервера.

Регистрация модуля в охранный комплекс

Для регистрации модуля в охранный комплекс выполните следующие действия:

1. Переведите комплекс в режим «Снято с охраны».

2. Выключите зажигание (если оно было включено).

3. Нажмите на сервисную кнопку 7 раз.

4. Включите зажигание. Последуют 7 сигналов светодиода сервисной кнопки и 7 звуковых сигналов.

5. Вход в режим регистрации будет подтвержден 2 вспышками светодиода сервисной кнопки и 2 звуковыми сигналами.

6. Отправьте SMS-команду РЕГ ХХХХ , где ХХХХ — код экстренного выключения охраны, указанный на пин-конверте или пластиковой карте владельца из комплекта поставки StarLine Мастер-6 GMS+GPS.

Выход из режима регистрации устройств осуществляется автоматически через 5 минут или при выключении зажигания.

Далее выход будет подтвержден 2 вспышками светодиода сервисной кнопки или трансивера и 2 звуковыми сигналами, после чего последуют сигналы, количество которых будет соответствовать общему числу зарегистрированных брелоков, брелоков-меток BLE и смартфонов. После завершения регистрации на номер телефона владельца придет SMS-сообщение со списком зарегистрированных устройств.

Источник

Подключение охранных комплексов 6 поколения

Скачать PDF

Приложение StarLine Мастер позволяет выполнить настройку охранных комплексов как при подключении устройства к компьютеру, так и по беспроводному каналу Bluetooth Smart.

Подключение охранного комплекса к компьютеру

StarLine X96(v2), AS96(v2), A96, B96, D96, E96, E96 BT, S96, M66, М96, M36, M18, М22-96, М67-96, i96CAN, Сигма 15, Сигма 10, 2CAN+2LIN

1. Подключите охранный комплекс к компьютеру с помощью кабеля microUSB.

2. Запустите приложение «StarLine Мастер» и убедитесь, что подключенное устройство обнаружено.

3. Нажмите кнопку «Настроить».

4.Если потребуется в следующем окне введите сервисный код, указанный на пластиковой карте владельца.

StarLine i95/i95 ECO/i95 LUX

Для работы иммобилайзера с приложением «StarLine Мастер» в качестве программатора используйте модуль индикации.

Для иммобилайзеров i95, i95 ECO используйте модуль индикации из любого комплекта i95 LUX.

Настройка осуществляется на фиксированном радиоканале, поэтому одновременно в режиме телематической настройки должно находиться не более одного устройства (или программатора).

1. Подключите модуль индикации к компьютеру с помощью кабеля microUSB

2. После запуска приложения «StarLine Мастер» убедитесь, что устройство обнаружено, и нажмите кнопку «Настроить».

3. Для перевода в режим телематической настройки выполните действия, описанные в появившемся окне.

Для новых комплектов (после поставки) пункт 2 выполнять не требуется. Модуль блокировки изначально находится в сервисном режиме. Иммобилайзер автоматически перейдет в охрану после отключения транспортного режима меток (нажмите кнопку метки несколько раз).

Используйте сервисный код, указанный на пластиковой карте, входящей в комплект иммобилайзера. Введите код в специальное поле и нажмите кнопку «Подтвердить».

Иммобилайзер будет находиться в режиме телематической настройки не более 10 минут.

Подключение по беспроводному каналу Bluetooth Smart

StarLine X96(v2), A96, B96, D96, E96 BT, S96

Для работы охранного комплекса с приложением «StarLine Мастер» используйте Bluetooth модуль индикации.

1. Подключите Bluetooth модуль индикации с помощью кабеля microUSB к компьютеру.

2. Запустите приложение «StarLine Мастер».

3. Переведите охранный комплекс в режим «Снято с охраны».

4. Нажмите сервисную кнопку 9 раз. В течение 3 секунд включите зажигание.

5. Убедитесь, что Bluetooth модуль индикации и устройство обнаружены. Выберите устройство из списка.

6. Нажмите кнопку «Настроить».

4. Если потребуется в следующем окне введите сервисный код, указанный на пластиковой карте владельца.

После завершения настройки по беспроводному каналу выключите зажигание.

StarLine i96CAN

Для работы охранного комплекса с приложением «StarLine Мастер» используйте Bluetooth модуль индикации.

1. Подключите Bluetooth модуль индикации с помощью кабеля microUSB к компьютеру.

2. Запустите приложение «StarLine Мастер».

3. Переведите иммобилайзер в режим «Снято с охраны».

4. Включите зажигание. Нажмите сервисную кнопку 9 раз.

5. Выключите и включите зажигание.

6. Убедитесь, что Bluetooth модуль индикации и устройство обнаружены. Выберите устройство из списка.

7. Нажмите кнопку «Настроить».

8. Если потребуется в следующем окне введите сервисный код, указанный на пластиковой карте владельца.

Через 10 минут после завершения настройки по беспроводному каналу выключите зажигание.

StarLine V66/V67

Для работы охранного комплекса с приложением «StarLine Мастер» используйте Bluetooth модуль индикации.

1. Подключите Bluetooth модуль индикации с помощью кабеля microUSB к компьютеру.

2. Запустите приложение «StarLine Мастер».

4. Переведите мотоиммобилайзер в режим «Снято с охраны».

5. Удерживайте ручку сцепления до момента включения указателей поворота.

6. Нажмите ручку сцепления 9 раз.

8. Убедитесь, что Bluetooth модуль индикации и устройство обнаружены. Выберите устройство из списка.

9. Нажмите кнопку «Настроить».

После завершения настройки по беспроводному каналу выключите зажигание.

Источник

Приветы!

С автосалона подарком к покупке шла сигналка StarLine A96 2CAN+2LIN. В новогодние праздники решил себя порадовать самостоятельной установкой модуля StarLine GSM+BT Мастер 6, благо в сообществе множество гайдов на эту тему. Работа не пыльная, вещь полезная, но забегая вперед инициатива очень нервная 😓

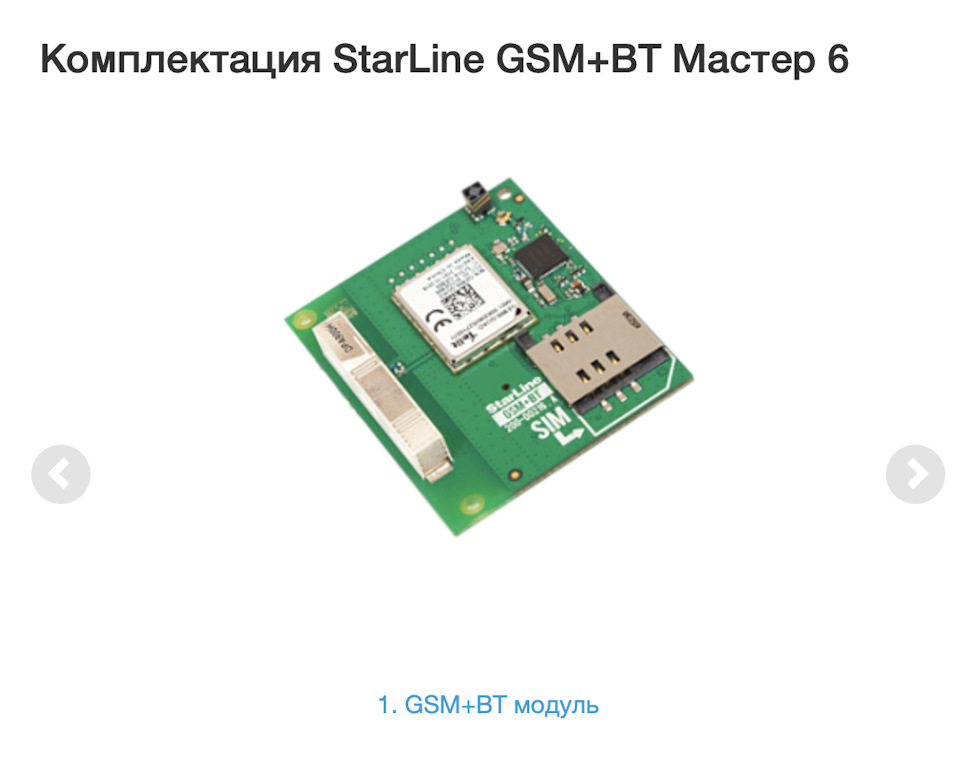

Покупка и первая засада

Модуль покупал через известный маркетплейс по промокоду со скидкой 500р. С учетом всех дополнительных бонусов, кэшбэков, покупка вышла на рублей 800 дешевле от стоимости по каталогу на сайте StarLine. Товар пришел без сюрпризов, начинаю подготовку.
В один из вечером спустился в гараж, все собрал, начинаю звонить на установленную симку. Вызов проходит, секунды идут, но в ответ тишина.

Прошло 7 дней…

За прошедшие дни с момента выявления проблемы были посты на форуме StarLine, звонки в тех.поддержку, множество выполненных рекомендаций, а именно:
1) снять одну из клем аккума на пару минут, вставить обратно (хардкорная перезагрузка центрального блока сигналки);
2) поменять симку на другую (проверка гипотезы, что возможно брак симки);
3) снова обесточить тачку, отключить модуль, вставит аккуратно обратно (проверка на дурака);
4) обратиться в сервисный центр для диагностики модуля (ну тут все понятно).

Первые 3 пункта не дали результатов, обратился в официальный сервис. При мне модуль забрали на диагностику и через 15 мин вернули с актом выполненных работ: «обновлена прошивка». Ну круто, что:) в этот же день все собрал, установил, обмотал изолентой, красиво установил на века. Звоню… «бл**ь», снова тишина 😡🙊

Прошло 10 мин…

Остыл, начинаю рассуждать. Горе эксперт обновил прошивку, возможно провел базовые тесты модуля не проверив кейс с тишиной в трубке с которой я обратился, скорее всего плата живая. Гуглю схему IVR (ветка голосового меню StarLine), повторно звоню на симку и при полной тишине в тональном режиме задаю 4-х значный код мастер пароля + #, Бинго! Прилетает смска об активации устройства, удается привязать машину в приложение StarLine для смартфона. В итоге все работает, кроме функции звонка. Модуль, конечно, сможет позвонить при срабатывании датчиков, но вы ничего не поймете из-за аппаратной ошибки с голосовым меню 🙉

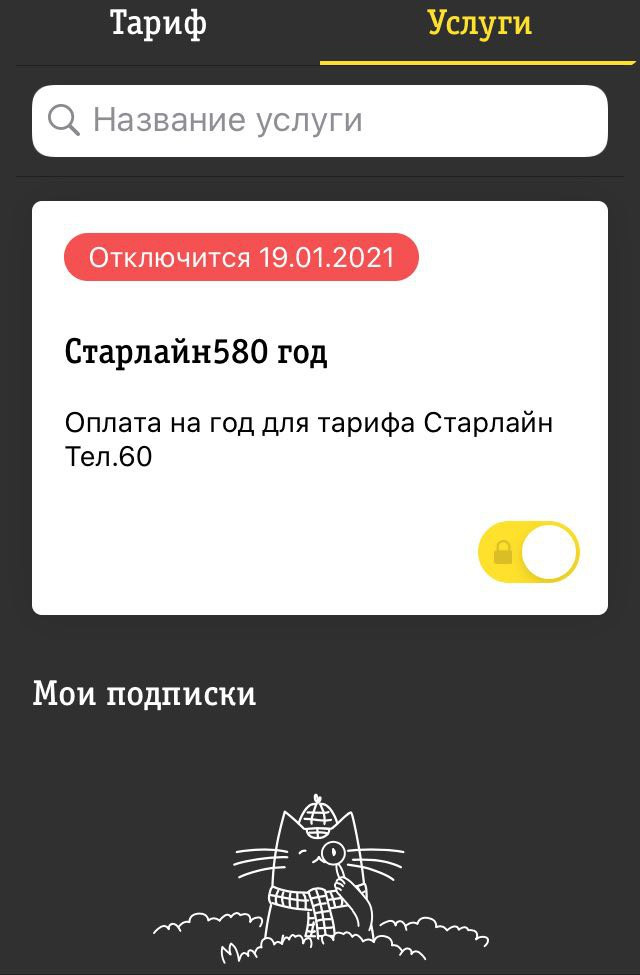

Дефект с голосом для меня не критичный, поэтому я не стал обращаться за гарантийной заменой. Для установленной симкарты Билайн из комплекта через родное приложение оператора активировал тариф «СтарЛайн Телематика 60», куда входит безлимитный инет и смски (звонки за доп. плату) ну и сразу же активировал услугу «Старлайн580 год» (оплатил тариф сразу на год со скидкой) по цене из названия.

Интеграция в «Умный дом»

На любительском уровне увлекаюсь домашней автоматизацией на базе программного обеспечения Home Assistant, всякие там сценарии с включением света, голосовым управлением пылесоса, климатической техникой, тв и всем тем, что имеет выход в интернет. Ну а раз наша Škoda получила через модуль StarLine выход в интернет, то сам VAG велел начать автоматизацию StarLine в этом плане красавцы. Открыли для всех желающих свое API, которая позволяет управлять вашим авто через ту же Алису от Яндекса)

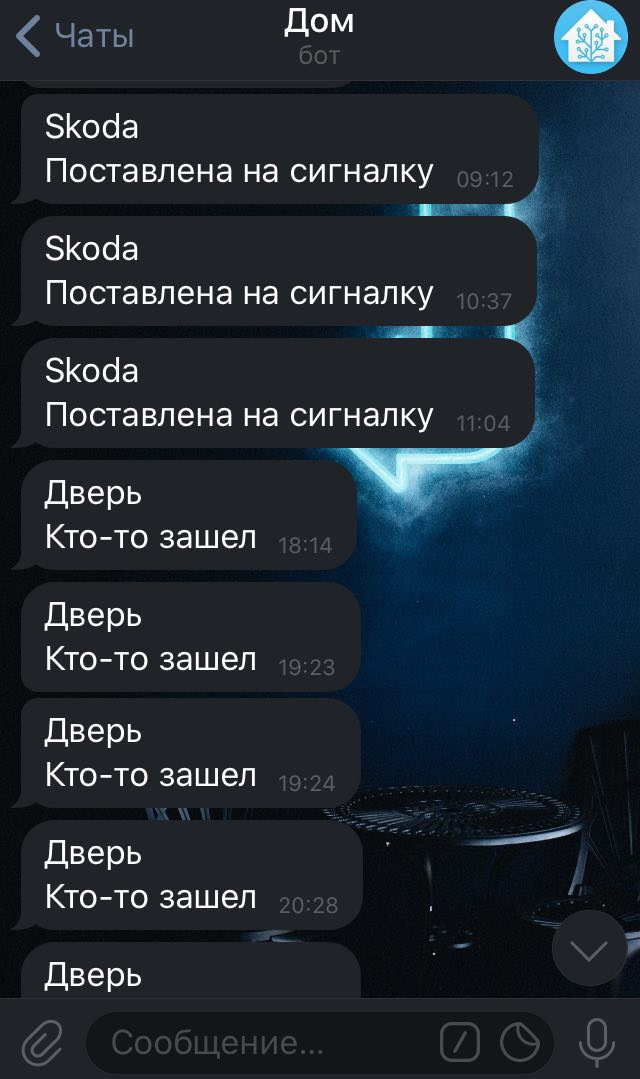

На текущий момент сделал первый шаг — завел сигналку в домашнюю автоматизацию получив полный спектр доступных компонентов управления машиной (см. фото). Ну и для удобства реализовал оповещения в Telegram при наступлении событий, например: машина на сигналке, сработала тревога, жена доехала до работы 😉 и т.д. В планах на ближайшее время для себя сделать управление через бота в Telegram, чтобы отказаться от приложения для смартфона StarLine, которое уже по сути мне не нужно.

p.s. тема с домашней автоматизацией и настройкой Home Assistant узкая, для этого есть тот же 4pda и/или сайты буржуев, но какие-то доступные кейсы с примерами для удобства сообщества drive могу публиковать, если, конечно, вам это интересно?)

p.s.s.
По просьбам автомобилистов. С чего начать и/или где «покурить» про homeassistant и другие непонятные вещи из мира IoT?
1) Профильная тема на 4pda, с которой можно начать знакомство.
2) Описание компонента StarLine в проекте Home Assistant.
