Мкд 2 прот r3 инструкция

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Модуль МКД-2 прот.R3 предназначен для:

• питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
• приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
• управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
• контроля прохода.

Модуль МКД-2 прот.R3 может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК:

• если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
• если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход — по кнопке «Выход».

На плате модуля расположены три светодиода, отвечающие за состояние модуля:

• Связь — светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
• 1, 2 — трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).

Модуль МКД-2 прот.R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

МКД-2 (прот.R3)

Напряжение питания	от 10 до 14 В
Ток потребления от источника питания (без учета подключенных считывателей), не более	60 мА
Максимальный ток, коммутируемый контактами релейного выхода, при напряжении: 30 В DC, не более 230 В AC, не более

•

Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Модуль МКД-2 прот.R3 предназначен для:

питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);

приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);

управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;

Модуль МКД-2 прот.R3 может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК:

если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;

если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход — по кнопке «Выход».

На плате модуля расположены три светодиода, отвечающие за состояние модуля:

Связь — светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;

1, 2 — трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).

Модуль МКД-2 прот.R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Модуль МКД-2 прот. R3 совместим с биометрическими считывателями ТМ BioSmart.

Поддерживаются считыватели следующих моделей:

Инструкцию по настройке интеграции можно скачать здесь.

Принцип работы данной интеграции заключается в фактическом подключении биометрического считывателя как к модулю МКД-2 по интерфейсу Wiegand-26, так и к локальной сети, в которой находится ПК с установленным программным обеспечением FireSec 3.

При идентификации пользователя с помощью биометрического считывателя происходит сопоставление информации, полученной МКД-2 по интерфейсу Wiegand-26 от считывателя, а так же из базы данных в ПО FirSec 3. В случае, если данные актуальны и соответствуют друг другу – доступ через данную точку прохода будет разрешен.

Схема внешних подключений модуля контроля доступа МКД-2 прот.R3

Офлайн каталог продукции RUBEZH в вашем телефоне.
Скачивайте мобильное приложение RUBEZH Ассистент

МКД-2 прот.R3

Модуль контроля доступа МКД-2 прот. R3 предназначен для контроля доступа в защищаемое(ые) помещение(я) через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand.

Описание

Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Модуль МКД-2 прот.R3 предназначен для:

• питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
• приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
• управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
• контроля прохода.

Модуль МКД-2 прот.R3 может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК:

• если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
• если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход — по кнопке «Выход».

На плате модуля расположены три светодиода, отвечающие за состояние модуля:

• Связь — светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
• 1, 2 — трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).

Модуль МКД-2 прот.R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

МКД-2 (прот.R3)

Напряжение питания	от 10 до 14 В
Ток потребления от источника питания (без учета подключенных считывателей), не более	60 мА
Максимальный ток, коммутируемый контактами релейного выхода, при напряжении: 30 В DC, не более 230 В AC, не более

•

Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Модуль МКД-2 прот.R3 предназначен для:

питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);

приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);

управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;

Модуль МКД-2 прот.R3 может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК:

если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;

если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход — по кнопке «Выход».

На плате модуля расположены три светодиода, отвечающие за состояние модуля:

Связь — светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;

1, 2 — трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).

Модуль МКД-2 прот.R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Модуль МКД-2 прот. R3 совместим с биометрическими считывателями ТМ BioSmart.

Поддерживаются считыватели следующих моделей:

Инструкцию по настройке интеграции можно скачать здесь.

Принцип работы данной интеграции заключается в фактическом подключении биометрического считывателя как к модулю МКД-2 по интерфейсу Wiegand-26, так и к локальной сети, в которой находится ПК с установленным программным обеспечением FireSec 3.

При идентификации пользователя с помощью биометрического считывателя происходит сопоставление информации, полученной МКД-2 по интерфейсу Wiegand-26 от считывателя, а так же из базы данных в ПО FirSec 3. В случае, если данные актуальны и соответствуют друг другу – доступ через данную точку прохода будет разрешен.

Схема внешних подключений модуля контроля доступа МКД-2 прот.R3

Офлайн каталог продукции RUBEZH в вашем телефоне.
Скачивайте мобильное приложение RUBEZH Ассистент

Мкд 2 rз как правильно подключить

МКД-2 ПРОТ. R3 Модуль контроля доступа для организации прохода

Модуль контроля доступа для организации прохода через одну двунаправленную или две однонаправленные двери,управление шлагбаумом, турникетом., : напряжение питания-12В. собственный ток потребления от ИП 12 В-не более 60 мА. максимальная длина проводов линии связи модуля с исполнительным устройством – не более 10 м. максимальная длина проводов линии связи модуля со считывателем – не более 50 м. количество подключаемых считывателей -2. количество аналоговых ШС -2. диапазон рабочих температур – от 0 до +55° С

Модуль контроля доступа МКД-2 прот. R3 предназначен для контроля доступа в защищаемое(ые) помещение(я) через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand.

Особенности:

Напряжение питания	от 10 до 14 В
Ток потребления от источника питания (без учета подключенных считывателей), не более	60 мА
Максимальный ток, коммутируемый контактами релейного выхода, при напряжении: 30 В DC, не более 230 В AC, не более

Технические характеристики МКД-2 ПРОТ. R3:

Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Модуль МКД-2 прот.R3 предназначен для:

• питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
• приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
• управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
• контроля прохода.

Модуль МКД-2 прот.R3 может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК:

• если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
• если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход — по кнопке «Выход».

На плате модуля расположены три светодиода, отвечающие за состояние модуля:

• Связь — светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
• 1, 2 — трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).

Модуль МКД-2 прот.R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Схема внешних подключений модуля контроля доступа МКД-2 прот.R3

Характеристики МКД-2 ПРОТ. R3:

• Тип адресного устройства: Релейный модуль/блок управления
• Производитель: Рубеж
• Место установки: В помещении

1. Паспорт МКД-2 ПРОТ. R3
2. Сертификат соответствия

Задайте вопрос специалисту о МКД-2 ПРОТ. R3 Модуль контроля доступа для организации прохода

Добрый день. Можно ли использовать данный модуль контроля для ограничения доступа в помещение без дополнительных адресных устройств или прибора ? (если да то как добавить тм ключи для пользователей?)

Ответил: Кузьмин Борис

Здравствуйте
Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.

МКД-2 протокол R3 модуль контроля доступа

МКД-2 протокол R3 модуль контроля доступа предназначен для контроля доступа в защищаемое(ые) помещение(я) через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand.

• Детальное описание
• Характеристики
• Скачать
• Доставка

МКД-2 протокол R3 модуль контроля доступа

МКД-2 протокол R3 модуль контроля доступа предназначен для контроля доступа в защищаемое(ые) помещение(я) через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand.

• Настройка биометрических считывателей (PDF, 0.57Mb)
• Паспорт (PDF, 4.43Mb)
• Сертификат (PDF, 0.66Mb)
• Схема подключения (DWG, 0.23Mb)

Модуль контроля доступа
ФУНКЦИИ:
Предназначен для организации прохода через одну двунаправленную или две однонаправленные двери, управление шлагбаумом, турникетом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• напряжение питания — 12 В.
• собственный ток потребления от ИП 12 В — не более 60 мА.
• максимальная длина проводов линии связи модуля с исполнительным устройством – не более 10 м.
• максимальная длина проводов линии связи модуля со считывателем – не более 50 м.
• количество подключаемых считывателей — 2.
• количество аналоговых ШС — 2.
• диапазон рабочих температур – от 0 до +55° С

МКД-2 протокол R3 модуль контроля доступа работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

МКД-2 протокол R3 модуль контроля доступа предназначен для:

1. питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
2. приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
3. управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
4. контроля прохода.

МКД-2 протокол R3 модуль контроля доступа может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК:

1. если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
2. если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход — по кнопке «Выход».

На плате модуля расположены три светодиода, отвечающие за состояние модуля:

1. Связь — светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
2. 1, 2 — трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).

МКД-2 протокол R3 модуль контроля доступа имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

МКД-2 протокол R3 модуль контроля доступа совместим с биометрическими считывателями ТМ BioSmart.

Поддерживаются считыватели следующих моделей:

• BioSmart 5M
• BioSmart FS-80.

Принцип работы данной интеграции заключается в фактическом подключении биометрического считывателя как к модулю МКД-2 по интерфейсу Wiegand-26, так и к локальной сети, в которой находится ПК с установленным программным обеспечением FireSec 3.

При идентификации пользователя с помощью биометрического считывателя происходит сопоставление информации, полученной МКД-2 по интерфейсу Wiegand-26 от считывателя, а так же из базы данных в ПО FirSec 3. В случае, если данные актуальны и соответствуют друг другу – доступ через данную точку прохода будет разрешен.

Схема внешних подключений модуля контроля доступа МКД-2 протокол R3 модуль контроля доступа

Характеристики

Напряжение питания	от 10 до 14 В
Ток потребления от источника питания (без учета подключенных считывателей), не более

30 В DC, не более

Скачать

• Настройка биометрических считывателей (PDF, 0.57Mb)
• Паспорт (PDF, 4.43Mb)
• Сертификат (PDF, 0.66Mb)
• Схема подключения (DWG, 0.23Mb)

Поделиться

Товар МКД-2 протокол R3 модуль контроля доступа добавлен в корзину

• Главная
• Поиск

Соглашение об обработке персональных данных
В целях соблюдения 152-ФЗ
«о защите персональных данных»

Присоединяясь к настоящему Соглашению и оставляя свои данные на Сайте название_сайта (далее – Сайт), путем заполнения полей форм обратной связи Пользователь:

• подтверждает, что все указанные им данные принадлежат лично ему,
• подтверждает и признает, что им внимательно в полном объеме прочитано Соглашение и условия обработки его персональных данных, указываемых им в полях форм обратной связи, текст соглашения и условия обработки персональных данных ему понятны;
• дает согласие на обработку Сайтом предоставляемых в составе информации персональных данных в целях заключения между ним и Сайтом настоящего Соглашения, а также его последующего исполнения;
• выражает согласие с условиями обработки персональных данных без оговорок и ограничений.

Пользователь дает свое согласие на обработку его персональных данных, а именно совершение действий, предусмотренных п. 3 ч. 1 ст. 3 Федерального закона от 27.07.2006 N 152-ФЗ «О персональных данных», и подтверждает, что, давая такое согласие, он действует свободно, своей волей и в своем интересе. Согласие Пользователя на обработку персональных данных является конкретным, информированным и сознательным.

Настоящее согласие Пользователя признается исполненным в простой письменной форме, на обработку следующих персональных данных: фамилии, имени, отчества; года рождения; места пребывания (город, область); номеров телефонов; адресов электронной почты (E-mail).

Пользователь, предоставляет название_сайта право осуществлять следующие действия (операции) с персональными данными: сбор и накопление; хранение в течение установленных нормативными документами сроков хранения отчетности, но не менее трех лет, с момента даты прекращения пользования услуг Пользователем; уточнение (обновление, изменение); использование; уничтожение; обезличивание; передача по требованию суда, в т.ч., третьим лицам, с соблюдением мер, обеспечивающих защиту персональных данных от несанкционированного доступа.

Указанное согласие действует бессрочно с момента предоставления данных и может быть отозвано Вами путем подачи заявления администрации сайта с указанием данных, определенных ст. 14 Закона «О персональных данных». Отзыв согласия на обработку персональных данных может быть осуществлен путем направления Пользователем соответствующего распоряжения в простой письменной форме на адрес контактной электронной почты указанной на сайте название_сайта.

Сайт не несет ответственности за использование (как правомерное, так и неправомерное) третьими лицами Информации, размещенной Пользователем на Сайте, включая её воспроизведение и распространение, осуществленные всеми возможными способами. Сайт имеет право вносить изменения в настоящее Соглашение. При внесении изменений в актуальной редакции указывается дата последнего обновления. Новая редакция Соглашения вступает в силу с момента ее размещения, если иное не предусмотрено новой редакцией Соглашения. Ссылка на действующую редакцию всегда находится на страницах сайта: название_сайта.ru

К настоящему Соглашению и отношениям между пользователем и Сайтом, возникающим в связи с применением Соглашения подлежит применению право Российской Федерации.»

Монтаж ВРУ (щита учета). Мой опыт, часть техническая. ⁠ ⁠

Всем доброго времени суток! Пост про электрификацию участка решил разделить на две части: техническую, в которой опишу свои ошибки и недочеты, и «руководство к действию», где укажу порядок технологического присоединения и то, как я его этапы прошел. Этот пост я создал для критики собственного «творчества» и просто хотелось поделиться тем что вышло, поэтому разместил в профильной лиге. Опыта в электромонтаже и проектировании ранее не имел, делал для себя.

Для начала с̶п̶о̶й̶л̶е̶р фото ВРУ в том виде, в котором он был принят инспектором. Замечаний не было.

Был куплен заброшенный участок в черте города в СНТ (вернее ТСН, что несколько упростило процедуру технологического присоединения — линии ВЛИ в собственности членов товарищества, каких-либо согласований не потребовалось). Электроснабжающей организацией были выданы ТУ на подключение электроустановки 15кВт 0,4кВ ответвлением от ближайшей опоры (на участке строений нет, поэтому необходимо было просто расположить щит в пределах участка не далее 25м от границы).

Из профильной стальной трубы была собрана конструкция — «трубостойка», как ее часто называют.

7 раз отмерь — все равно отверстие придется сверлить по месту. Не реклама — шуруповерт испытание вынес, хоть и не без труда.

2 трубы 60×30мм были заглублены на 1,5 м и залиты цементно-песчаным раствором, защищены от внешних воздействий окраской в 2 слоя, нижняя часть до высоты 50см дополнительно гидроизолирована. Труба 60×60мм была закреплена к ним шпилькой d=14мм, высота — стойки в сборе — 5м. Приварить металлическую полосу и заварить верх трубы попросил друзей.

Ранее был куплен щит, прибор учета, автоматические выключатели, пара din-реек и фиксаторы.

Провод для монтажа внутри щита за неимением инструмента для обжима наконечников был выбран ПуВ (ПВ1) — об этом в процессе сборки я не раз пожалел, гнуть 6-ку оказалось не самой простой задачей, а 10-ку для защитного нуля тем более. На фото он подключен к выводу контура заземления.

Вводы кабелей в щит было решено защитить сальниками PG — уж больно не похожи на IP66 те, что были в комплекте с щитом. Родную шину PE из неизвестного сплава было решено оставить в качестве крепежного элемента латунной шинки.

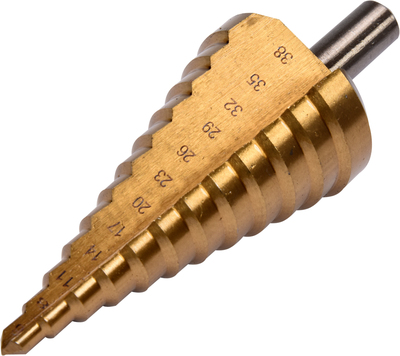

Кстати, пилить до посинения напильником отверстия под сальники — сомнительное удовольствие. Если стану зарабатывать этим на жизнь — обязательно приобрету гидравлический пресс для этих целей.

Вот никогда не пилите и не сверлите что-либо в щите с установленными прибором учета или автоматикой. Мне просто повезло что металлическая стружка не разлетелась по щиту!

Сальников много, скажете вы. Так и есть, планировались 2 линии к дому и гаражу, 2 линии на освещение (прожекторы на трубостойке для нужд стройки и освещение участка). Когда я пришел к выводу, что только на обвязку 3-фазного ввода мне нужно 3 реле напряжения, а перекос фаз у нас не редкость, да и обрыв нуля как-то самосвал устраивал, было решено что ввод будет в дом, а в гараж пойдет линия уже с респределительного щита дома.

И вот сейчас я назову свою главную ошибку — нормативку я начал читать где-то между растачиванием отверстий под сальники, и то не очень усидчиво и внимательно.

Вот так, да. PEN я думал пропускать через счетчик (в этих ваших интернетах и не такое найдешь).

Что еще можно увидеть на фото забавного: дифавтомат и розетка нужны мне для нужд стройки, 2 трехполюсных автоматических выключателя — должны защищать кабели на дом и гараж (ага, очень они нужны, когда на вводе и так стоит неселективный АВ на 25А — будут демонтированы и вместо них установлены суровые клеммники, в которые будет подключен ВБбШв), автомат на 10А — освещение (правильно, а зачем дифзащита на освещении нужна, еще и на улице?). Видно, как автоматы раскорячило жестким проводом, несмотря на ограничители — нужно было использовать шину. Можно заметить ОПС1-C, напрашивается вопрос, зачем он нужен? А нужен он, т.к. в СНТ магистраль ВЛИ, но вот идет она только по алеям, а приходит обычная ВЛ-0,4, со скрутками, неизвестного сечения и на покосившихся опорах.

На трубостойке были смонтированы 2 прожектора и реле освещения, и снова я затупил и кинул туда один кабель ВВГ 3×1,5мм2, и чтобы мне получить автоматическое управление освещением, а не только прожекторами, придется тянуть обратно в щит еще один.

СИП-4 4×16 я затянул в 25-ю гофру ПНД (зачем пихать СИП в ПНД-гофру? Он и так полиэтиленовый, нет, серьезно? Механической защитой, которую требуют в ТУ, она по факту не является), в гофру 16мм пустил кабель ВВГ. Саму гофру я завел в сальниковые вводы, а сверху герметизировал.

Изучая долгими осенними вечерами ГОСТ 32395-2013 и немножко ПУЭ-7 было решено, что заводить PEN сразу в прибор учета — так себе идея. Был куплен блок РБД.

На нем выполнено разделение PEN: с него N уходит на прибор учета (требование сетевой организации), а PE на шину внизу.

Наконец, сетевая организация была уведомлена о выполнении ТУ и ко мне пришел инспектор для проверки. Однако электроустановку он в эксплуатацию не принял: мой СИП уныло свисал с трубостойки — должны были приехать РЭС. И они приехали! Правда уже зимой.

Вот на этом фото видно, чего не хватает — на месте цветных термоусадок должно было быть селективное противопожарное УЗО. Но пока его там нет. А еще СИП у меня заведен непосредственно в вводной АВ — хорошо что щит на улице! В общем, такие вот ошибки.

Далее в щите было опечатано все, что возможно было опечатать и электроустановка введена в эксплуатацию.

Спасибо за внимание!

4K постов 23.2K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

гидравлический пресс – дорогое удовольствие. для начала можно и ступенчатым сверлом обойтись

накой нужна магнитная пломба на электронный счётчик ?

тамже нет шестерёнок..хотя может это чтобы с владельца трятсти денги ..типа а вот поломано чехлись

Не растянуть все это на полгода очень просто. Либо РЭСовцам, либо сбытчикам, как там проще, предложить «взять шефство» над подключением.

Ребята всегда рады к своим копейкам лишние рубля 2-3 за сборку щитка получить. А собирают они сразу так, что там по фотографии все принимают.

Расскажите о процессе оформления. Последовательность и стоимость. Удалось ли подключиться за 500р? ))

Против разлетающейся металлической стружки отлично помогают магниты с обоих сторон. Я использую магниты из магнитоэлектрических приборов, они большие, удобно потом чистить от стружки.

Таблица подсчета розеток/выключателей/рамок. ⁠ ⁠

Когда я работал в магазине электротоваров регулярно приходилось считать ЭУИ и рамки к ним по зарисовкам заказчиков или их работников, тогда я это делал на бумаге и неплохо набил на этом руку. Но у некоторых продавцов консультантов это выходит не слишком быстро и качественно. Для автоматизации процесса я решил создать таблицу в google, а затем перенес ее в Excel (последний мне нравится больше). Таблицей я намерен поделиться ссылки будут ниже, а пока краткое описание:

Это страница «Сводка» первоначально ее надо заполнить под себя и сохранить как шаблон:
— Наименования всех типов ЭУИ какие у вас могут быть (если не достаточно того, что ввел я)
— Цвета механизмов (или например серия + цвет, как удобнее будет)
— Цвета рамок (аналогично механизмам)

Потом переходим на страницу «Ввод данных»
При добавлении новой строки указываете комнату
цвет механизма, цвет рамки и наполнение постов выбираете из выпадающего списка (подтянутся варианты со страницы «Сводка»), когда вы выбираете механизм для поста — ячейка окрашивается, считая количество постов в рамке

После заполнения страницы «Ввод данных», возвращаемся на «Сводка»
При выборе нужного цвета в крайней правой таблице («Текущий цвет») в списке ЭУИ и рамок останется только то количество, которое соответствует выбранным цветам.
Кроме того, общее количество механизмов и постов в рамках и количество установочных коробок

ЗЫ Отдельное спасибо @XaXa3Pa3a

Печник, реально ли попасть в подмастерья?⁠ ⁠

Доброго времени суток!
Наконец то мое желание меня перебороло и я решил заняться обучением на печника. В своих мечтах видел, как складываю печи и мангальные зоны, а так же сижу у собственной печи и вечерами слушаю потрескивание дров.
К моему великому сожалению все, что сейчас предлагает рынок — онлайн курсы.
Соответственно практики, как таковой, нет.
Возможно здесь есть печники, которые готовы взять в подмастерья ученика или просто обучить на практике этому делу?
Естественно не на безвозмездной основе.
Ну или может кто из опытных людей поделиться советом или дать напутствие.
Локально живу в Новосибирске.
Буду признателен за любую информацию, спасибо!

Да простят меня дизайнеры. ⁠ ⁠

На самом деле, дизайнеров я очень люблю! Они помогают строителям, отделочникам, электрикам, сантехникам. зарабатывать себе на хлеб. По этому прошу рассматривать статью не как упрек, а как ценное наблюдение.

Хочу рассказать какие недосмотры наиболее часто встречаются в дизайн проектах. (реальные примеры показывать не буду, чтобы ни кого не дискриминировать, максимум свои зарисовки или картинки из свободных источников)

Первое. Источники света без выключателя

Обычно такое встречается когда в комнате много источников света и какой-то выходит из внимания. На Рис. 1 — это люстра

Второе. Механизмы, которых не существует

Тут рисовать нет смыла, речь идет о механизмах которые встречаются у ограниченного числа производителей. К тому же многие еще и покинули Россию. Про какие механизмы идет речь:

Двухклавишный перекрестный переключатель

рамки на 5 и более постов

Другие информационные розетки

Третье. На одном плане механизмы есть, а на другом плане или развертке их нет, или находятся на другом месте

На развертке (рис. 2) материализовалась розетка, а выключатель съехал на 5 см

Четвертое. Вывод кабеля питания кондиционера под чистовым потолком

Но питание в кондиционер обычно заводится в нижнюю часть, к тому же над кондиционером надо оставлять место для забора воздуха.

Пятое. Отсутствие предусмотренных ниш для размещения блоков питания светодиодной подсветки

Не всегда есть возможность разместить БП в электрощите, ввиду удаленности от такового. Толщина стен и габариты БП могут не позволить разместить БП в стене за выключателем. Лучше предусмотреть ревизионный люк в потолке в незаметном месте или выделить место в шкафу

Шестое. Подбор техники без учета выделенной мощности

Чаще всего это индукционная варочная панель в старом фонде, но может быть, конечно, и электросауна

Седьмое. Использование символов ГОСТ не по назначению

На рис. 1, например, символом 1кл переключателя для открытой проводки обозначен 2кл выключатель для скрытой. В больших проектах такие обозначения могут заставить тратить время на поиски переключателя со второго места. Обозначений по ГОСТ конечно не достаточно, не не стоит коверкать их смысл. Если есть заинтересованные, поделюсь своим набором элементов для создания планов в MS Visio

Восьмое. Отсутствие отдельного выключателя для управления вытяжкой в с/у

Конечно это могло быть согласованно с заказчиком, но лучше заложить линию на будущее, дабы не портить дизайнерский ремонт из-за такой ерунды

Девятое. Розетки для точек доступа

Часто встречаю упоминание (напоминание) про розетку для роутера. Но этого бывает недостаточно, когда у вас большая площадь, несколько этажей, экранирующие перегородки и перекрытия стоит позаботиться о распределении розеток для WiFi, для покрытия всей площади, в идеале стоит использовать бесшовный WiFi

Десятое. Расположение розеток на стояках

На рис. 3 подобная ситуация, по плану закрыть стенкой стояк отопления или канализации. А потом, когда стенка уже вроде есть на новом плане, появляется мысль поставить на нее розетку. На рисунке красным пунктиром нарисована установочная коробка и то, как она перекрывает стояк.

Одиннадцатое. Пляшущие точки привязки

На рис. 4 отступы для блока из четырех розеток указаны кроде как от края стены до центра блока. По факту такое не возможно — блок выйдет за пределы стены! Видимо расстояние было указано между стеной и краем рамки или центром крайнего механизма. Когда указание размеров пляшет в проекте подобны образом, под сомнение попадают и расстояния подобные указанным между блоком из 4х и 2х розеток

Это все, что пришло сходу в голову. Пишите в комментариях что вспоминается вам.

Потолок с нуля своими руками⁠ ⁠

Всем привет, уважаемые господа. Хочу поделиться слайдом фото, как мы делали себе потолок первого этажа в кухне с нуля и до финала. У нас на армопоясе лежат не деревянные, а металлические балки. Сверху на втором этаже будет деревянный пол, об этом в следующих постах.

1. Мы начали обрешётку первичную потолка. Балки длиной 6м крепили к трубам, а между укладывали минеральную вату как утеплитель. Перед этим всё окрасили грунтовкой по металлу с ржавчиной.

2. Закончили обрешётку. На будущее конечно лучше сделать вплотную все доски, этот момент уже поняли когда закончили �� вторую часть дома будем делать вплотную.

3. Прикрутили поперечные рейки, на которые по разметкам лазерного уровня прикрутили крепёж для направляющего профиля гипсокартона.

4. Закрепили стеновые направляющие для профиля.

5. Начали устанавливать профиль на крепления. Пробовали блохами, но они всё прокручивались через одну, заморочились посадили всё на маленькие болты с гайками. Надо было брать профиль дороже, который толще ��

6. Вот такой получился каркас из профиля.

7. Крепим листы гипсокартона к профилю, сначала прихватили все листы, потом уже прошлись по всему периметру профиля, заранее отметили где какие направляющие. И вывели электрику под светильники. Сделали 2 зоны отдельные. Одна зона из 6 встроенных светильников, вторая зона из 3 светильников подвесных над барной стойкой. Мощность света подбирали исходя 20вт на 1м2.

8. Далее пошла шпаклёвка стен и потолка. Швы замазывали специальной смесью для швов с сеткой. Сам потолок потом прошли в 2-3 слоя финишной шпаклёвки.

9. Установили потолочные плинтуса и приступили к покраске белым цветом.

10. Красили в 3 слоя. Сначала пробовали валиком, эффект мучительный) потом делали пульверизатором, ещё 2 слоя. В итоге получился идеально белый потолок. Вырезали отверстия под светильники, которые заранее отметили привязали на бумажке.

11. Установили светильники. Вот такой получился финальный вариант.

Всём спасибо большое за просмотр, кто строит себе — терпения, кто не строит себе — всего доброго �� с уважением.

Электроснабжение многоквартирного многоэтажного дома

Снабжение электрической энергией частных домов и многоквартирных жилых помещений подчиняется определённым правилам. Монтаж может осуществляться своими силами, с привлечением строительно-монтажной организации частично либо в полном объёме. Для владения информацией о правилах электроснабжения жилого дома необходимо опираться на некоторые узкие термины:

• СНиП – строительные нормы и правила;
• СИП – самонесущий изолированный провод;
• ПУЭ — правила устройства электроустановок;
• АВР – автоматический ввод резерва;
• ВРУ — вводно-распределительное устройство;
• РЭС – районные электрические сети;
• ТУ – технические условия.

Все работы по монтажу и обслуживанию индивидуальных систем электроснабжения жилого дома разработаны в соответствии с нормативами.

Внимание! Если у вас возникнут вопросы, можете бесплатно проконсультироваться в чате с юристом внизу экрана или позвонить по телефонам Москва; Санкт-Петербург; Бесплатный звонок для всей России.

Виды электроснабжения

Внимание
При монтаже электроснабжения в жилом доме учитывается снабжение двух видов: внешнее и внутреннее.

Внешнее электроснабжение жилого дома включает промежуток от места подключения жилища к сети до аппарата вводной коммутации распределительного щитка. Проще говоря, это всё то, что находится «вне дома». На данном участке определяются:

• сечение, марка, тип линии;
• количество линий для многоквартирных домов;
• параметры расположения;
• параметры защитных коммутаций в щитках.

Внутреннее электрооборудование – то, что находится «внутри помещения».

В многоквартирных домах оно исполняется по специальным проектам от щитов при учёте:

• количества потребителей;
• мощностей;
• мест и типов установки отдельных компонентов: розеток, светильников, выключателей и др.

ВАЖНО
Схема, объединяющая внутреннее и внешнее электроснабжение, выбирается с условиями оптимальности и экономичности.

Ввод и распределение электроэнергии в многоквартирном доме

В многоквартирных домах системы ввода и распределения энергии в целом зависят от самого дома (количества находящегося в нем электрооборудования для обеспечения его жизнедеятельности). Попробуем разобраться в устройствах таких систем.

Распределение энергии в многоквартирном доме с системой TN-C

TN-C устаревшая система, но в домах старой постройки активно эксплуатируется. Это четырехпроводная система, состоящая из трех фаз напряжения и совмещенного нулевого и рабочего проводников (L1, L2, L3, PEN). В этой системе PEN проводник не подлежит расщеплению и в таком виде и приходит к потребителю. Также стоит отметить, что довольно часто фазным проводам присваивают название А, В, С.

В итоге при такой системе электропитания при однофазном подключении потребитель подключен двумя проводами (L, PEN), а при трехфазном четырьмя (L1, L2, L3, PEN).

От подстанции к дому приходит питающий кабель, прокладываемый под землей. Кабель заходит во вводной ящик, соединяемый с распределительным щитом:

Уже от него будут отходить прокладываемые вертикально стояки. На каждом этаже к стоякам будут подключатся этажные щитки, от которых будет уже осуществляться электроснабжение квартир.

Вводы могут выполнятся различными способами, это напрямую зависит от этажности и размеров дома, от системы прокладки кабелей (в коллекторе или в земле). Почему так? Да потому что нагрузка дома с количеством квартир 100 будет значительно ниже дома с количеством квартир 500. Более того, требования к электроснабжению, например, пятиэтажного дома относительно невелики – в доме нет лифтов и нет необходимости установки дополнительных насосов для поддержания напора воды, что не скажешь про 30-ти этажный дом, где нельзя оставлять без питания лифты и насосы водоснабжения.

Именно по этим причинам в большие домах могут вводить не один, а два и более кабелей электроснабжения со взаимным резервированием. Выполнения распределения электрической энергии между общедомовыми нагрузками (лифты, освещение подъездов, насосы) и квартирами задача довольно сложная и трудоемкая. Распределение выполняют с помощью комплектных электротехнических устройств, способы крепления, размеры и места установки которых согласовывают с конструкциями домов.

Давайте рассмотрим варианты подключения квартир к стоякам в домах многоквартирных с системой TN-C. У стояка имеется четыре провода – три фазы и один PEN проводник, обозначенные на схеме как А, В, С и PEN:

Между фазами (А-В, С-В, С-А) напряжение будет в 1,73 или больше, чем между любой из фаз и нейтральным проводником (нулем). Отсюда рассчитываем напряжение между фазой и нейтралью – 380/1,73 = 220 В. В каждую из квартир заходит два провода – фаза и нейтраль. Ток в обеих этих проводах будет абсолютно одинаков.

К разным фазам стараются подключать нагрузку (в нашем случае квартиры) равномерно. На рисунке а) из шести квартир на каждую фазу подключено по две. Равномерное подключение дает возможность уменьшить ток нулевого проводника и избежать перекоса фаз.

В домах старой постройки иногда применяли вместо этажных щитков совмещенные электрошкафы. Пример такого шкафа показан ниже:

У этого шкафа есть отсеки с отдельными дверцами. В одном отсеке располагаются таблички с номерами квартир, выключатели и автоматические выключатели. В другом – счетчики, в третьем – слаботочные устройства, такие как телефоны, сети телевизионных антенн, витых пар домофона, интернета и прочих устройств.

В таком этажном щитке к каждой квартире относятся один выключатель и два автоматических выключателя (для линии освещения общего первый, и второй для штепсельных розеток). В некоторых исполнениях электрошкафов возможно присутствие штепсельной розетки с защитным контактом для подключения различных машин (например, уборочных).

Распределение энергии в многоквартирном доме с системой TN-C-S

В жилом помещении электропроводка состоит из ввода электрического, групповой электрической сети, распределяющей энергию от электрощитка по всему помещению и, собственно, самого электрощитка. Для каждой группы потребителей электропроводка выполняется кабелем с определенным сечением и автоматами защиты с номиналами ранее рассчитанными.

Вводные и распределительные устройства

Как уже упоминалось ранее кабель питания, приходящий от подстанции попадает на ВУ (вводное устройство) или ВРУ (вводно-распределительное устройство). Для многоквартирного дома основным их отличием друг от друга будет наличие у ВРУ оснащения для распределения энергии по зданию.

Итак, ВРУ – это совокупность защитных аппаратов (предохранители, автоматические выключатели и так далее), устройств и приборов для учета электроэнергии (электросчетчики, амперметры и так далее), электрооборудование (шины, рубильники, трансформаторы тока и другие устройства) а также строительные конструкции, устанавливаемые на вводе в здание или помещение жилое, которые включают в себя защитные аппараты и приборы учета (электросчетчики) отходящих линий электропроводки.

Также нужно помнить, что и к ВУ и к ВРУ подходят линии повторного заземления, а это значит что расщепление входящего PEN проводника можно проводить только здесь.

При использовании системы TN-C-S приходящий от подстанции совмещенный PEN проводник подлежит расщеплению. Система TN-C-S будет иметь место только после расщепления со стороны от трансформаторной подстанции. В современных этажных щитках обычно устанавливают трехфазные автоматы, электросчетчики, УЗО и дифавтоматы.

После ВРУ или ВУ электроэнергия подается на этажные электрощитки многоквартирного дома. При использовании системы TN-C-S к потребителям идет пять проводов (L1, L2, L3, N, PE).

И кому будет интересно немного о ВРУ:

Строительные нормы и правила электроснабжения

Как спроектировать, смонтировать в жилых помещениях электроустановки, регулирует СНиП. Среди документов необходимо наличие теплоэнергетического паспорта, в который входят характеристики энергопотребления с указанием энергетической эффективности.

Требования к электропроводке.

Особые предписания предъявляются к электропроводке:

• монтируется она по поверхности либо внутри строения;
• осуществляется изолированными проводами либо кабелем с жилой из меди;
• на проводах предусмотрены оболочки, препятствующие распространению горения.

Внимание
Печи электрические обязательно оборудуются автоматической защитой.

Виды применяемых электропроводок.

Проводки бывают открытого и закрытого типов.

Открытые варианты прокладываются:

• в коробах;
• внутри плинтусов;
• по строительным конструкциям;
• на лотках.

Такая проводка практикуется при использовании сгораемых стройматериалов в сырых бытовых и чердачных помещениях, в подвалах (ПУЭ – 7.1.37).

При скрытом варианте провода прокладываются по стенам перед оштукатуриванием. Применяется такой способ, например, в саунах, ванных (ПУЭ – 7.1.40). Прокладываются такие проводки:

• в любых по высоте перекрытиях;
• в стенах;
• в строительных пустотах.

Провод толщиной не меньше 1 см закрывается несгораемыми материалами со всех сторон (ПУЭ – 2.1.49).

Места ответвлений.

В них к изолированной проводке не могут прилагаться механические усилия. Запас длины проводов в зонах соединения со светильниками должен превышать 50 мм. Скрытые элементы заключаются в коробки.

Если провода соединяются на стыке сухого и сырого помещений, все соединения монтируются со стороны сухого. На проходе сквозь стены незащищённые провода помещаются в полимерные трубы. Со стороны сухого помещения оконцовываются втулками, со стороны сырого – воронками.

Требования к вводящему кабелю.

Его характеристики:

• четырёхжильный;
• желательно медный;
• толщина – 4 мм;
• с толстым изоляционным слоем;
• соответствует установленным сертификатам.

Проведение кабеля осуществляется в гофрированной трубе.

Монтаж электропроводки жилого многоквартирного дома

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

История такая. Как и большинство городов Российской Федерации, наш город включили в региональную программу по проведению капитальных ремонтов многоквартирных домов, согласно 185 федерального закона «О фонде содействия реформированию ЖКХ».

Все Вы знаете, что состояние наших домов оставляет желать лучшего, т.к. большая часть из них была построена более 50 лет назад. Соответственно, для этих целей и были получены средства из федерального бюджета.

В капитальный ремонт многоквартирного дома входит:

• ремонт кровли (крыши) зданий
• капитальный ремонт электропроводки
• установка приборов учета электроэнергии, воды и тепла
• монтаж системы отопления
• монтаж системы горячего и холодного водоснабжения
• ремонт и утепление фасадов
• ремонт лифтов и др.

Один мой знакомый уже на протяжении 3 лет предоставляет мне возможность проведения капитального ремонта электропроводки этих жилых многоквартирных домов. Вот и в этом году он предложил мне выполнить монтаж жилого дома на 32 квартиры. Составили и подписали с ним в двухстороннем порядке договор подряда, заказали необходимый для этого материал и мы с коллегами приступили к работе.

В данной статье я хочу рассказать Вам подробно о том, как выполняется монтаж электропроводки на примере четырехэтажного двух подъездного жилого дома на 32 квартиры. Кстати, вот он.

День 1

Первый день работ по монтажу электропроводки является подготовительным. Необходимо получше познакомиться с домом, найти ключи от подвала, проинформировать жителей о проведении замены электропроводки в их доме, составить план работ и прочие мелочи. В общем немного освоиться.

День 2

Второй день монтажа электропроводки жилого многоквартирного дома мы начали с наружного (козырькового) освещения. Ранее наружного освещения у этого дома вообще не было, поэтому старые светильники мы не демонтировали.

Согласно проекта, мы установили над каждым подъездом специальные металлические кронштейны для крепления светильников типа ЖКУ с лампами ДНаТ.

Рядом со светильником крепятся фотореле и распределительная коробка.

Управление светильниками осуществляется с помощью фотореле для уличного освещения.

Далее необходимо в распределительную коробку завести питание. Питание на наружное освещение берется через одноклавишный выключатель с распределительной коробки, установленной в тамбуре соответствующего подъезда. А она, непосредственно, запитывается кабелем ВВГнг (3х1,5) с вводного распределительного устройства (ВРУ) дома.

С этой же распределительной коробки прокладываем кабель ВВГнг (3х1,5) в гофрированной трубе диаметром 20 (мм) на светильник НПП в тамбуре. Освещение в тамбуре управляется с помощью одноклавишного выключателя. Я уже писал как правильно подключить одноклавишный выключатель, поэтому здесь повторяться не буду — переходите по ссылочке и читайте.

Кстати, до монтажа электропроводки в тамбуре отсутствовало освещение, поэтому демонтировать было нечего.

Далее с помощью перфоратора просверливаем в тамбуре выходные отверстия на улицу и прокладываем кабель ВВГнг (3х1,5) в гофрированной трубе диаметром 20 (мм) от подъездной распределительной коробки до коробки, расположенной у светильника.

Гофрированную трубу (гофру) крепим к стене с помощью дюбель-хомутов.

Все соединения проводов в распределительных коробках выполняем с помощью клеммников Wago или пайки.

На этом второй день монтажа электропроводки в жилом многоквартирном доме подошел к концу. Сделаем отчет о проделанной работе:

• монтаж, установка и подключение светильников в тамбуре (2 шт.)
• монтаж, установка и подключение светильников наружного (козырькового) освещения (2 шт.)
• установка фотореле (2 шт.)
• установка распределительных коробок (4 шт.)
• установка одноклавишных выключателей в тамбуре (4 шт.)

На следующий день мы будем подключать перечисленные светильники к источнику напряжения и проверять их работу, а также начнем проводить монтаж, установку и подключение подъездных светильников с датчиком движения для включения света.

P.S. Чтобы не пропустить выход новых статей на сайте и узнать, чем закончится монтаж электропроводки в жилом многоквартирном доме, то подписывайтесь на получение уведомлений о выходе новых статей на сайте к себе на почту.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Особенности электроснабжения частного дома

К частному дому предъявляются особые правила электроснабжения. Это связано с наличием подсобных помещений, уличного освещения, другими факторами. Выделяется несколько компонентов сети индивидуального жилого помещения.

Ввод в дом.

За подключение жилища к электричеству отвечает предприятие энергосбыта. Оформляется проект электроснабжения, разрабатываются технические условия.

Существует два способа ввода: воздушный (90%), кабельный или подземный (10%).

Подземный вариант дороже, сложнее. Выкапывается траншея 70-100 см в глубину для прокладки кабеля. Деревья располагаются к нему не ближе 2 м, кустарники – не ближе 0, 75 м. Провод под зданием тянуть запрещено.

Воздушный вариант при использовании СИП легче проверяется на хищения. Способ прост в монтаже и обслуживании. Для обычного ввода, как правило, используется вариант проводов сечением в 16 мм 2.

Используемые параметры на стадии ввода в дом.

Параметр	Норма
Расстояние от столба до дома	Не более 25м, при большем расстоянии устанавливается ещё один столб
Высота креплений к дому	Не менее 2, 75 м
Удалённость провода от козырька на крыше	Не менее 20 см
Расстояние от СИП до глухих стен сооружений	Не меньше 20 см
Расстояние от СИП до террас, балконов, оконных проёмов	Не менее 100 см

Предусматривается исключение соприкосновений провода с элементами из металла. Рассчитывается возможность колебания провода.

Установка счётчика.

Практикуется она на фасаде здания. Это способствует выполнению подключения до щитка удобным кабелем. Через наружную стену протягивание провода выполняется в металлической трубе, исключающей накопление влаги. Счётчик должен соответствовать ТУ. В жилом секторе рабочий ток не ниже 30 А. Показатели рабочего тока, количество фаз, остальные параметры устанавливаются в индивидуальном порядке.

Щит распределительный.

Щит называют сердцем домашней электрической сети жилого дома. Щиток закрывается на ключ, если в нём устанавливается счётчик. Для снятия показаний предусматривается стекло.

Предъявляемые требования:

1. Место для распределительного щитка (встроенного либо навесного) должно быть удобным, сухим, не подверженным затоплению.
2. Располагаться щит должен не ближе, чем в 1 метре от труб газовых, водопроводных (ПУЭ – 7.1.28).
3. Без гидроизоляции запрещено располагать щиток над баней, санузлом, кухней (ПУЭ – 7.1.29).
4. Для горючих стен щиты изготавливаются несгораемые.
5. Отдельные распределительные устройства могут быть установлены в гаражах, хозяйственных помещениях, мастерских и для уличного освещения (ПУЭ — 7.1.22).

От распределительного щита электричество передаётся потребителям по электропроводке.

Конструктивные элементы ВРУ:

• трёхфазные либо однофазные провода;
• контакты для подключения кабелей;
• рубильник (автоматический выключатель);
• защитная автоматика (УЗО);
• заземление с нулевым проводом.

Через щит проходит кабель ввода, электричество подключается к дому.

Разводка по дому.

Разводка осуществляется до отделочных работ. Основные правила:

1. Проводка по стенам (внутри и снаружи) прокладывается вертикально или горизонтально, не соприкасаясь с металлическими конструкциями.
2. Выключатели устанавливаются в 60-140 см от пола. При открывании дверь не мешает доступу к ним. Провод прокладывается сверху вниз.
3. Расстояние от пола до розеток – 50-80 см. Провод протягивается снизу вверх. На 6 м 2 рекомендуется одна розетка, не считая кухни. Не предусматриваются розетки в туалете. От приборов отопления, плит газовых, электрических розетки отстоят не менее чем на 50 см.
4. Для соединений проводов предусматриваются распределительные провода и тщательная изоляция.

В некоторых случаях провода укладываются под пол или под плиты перекрытия.

На монтажной схеме дома указывается расположение электропроводов, монтажных узлов, разъёмов электропитания. Энергоёмкими считаются кухня, ванная, достаточно ёмкими – гостиная, мастерская. К экономным помещениям относят детские, спальные, санузлы, подсобные комнаты.

Разводка вне помещения.

За пределами зданий проводка монтируется линией кабельной либо воздушной. Отдельная секция для этого определяется в щите. На садовых участках чаще практикуется разводка под землёй.

При разводке по фасаду исключается вероятность скапливания влаги (даже от росы). С этой целью на уровне земли оборудуется дренажная система.

После завершения разводки проводятся пусконаладочные работы, проверка изоляции кабелей.

Схемы электропроводки в частном доме: правила проектирования и советы по разводке электрики

Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.

Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего – в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

• розетки;
• выключатели;
• распределительные коробки;
• осветительные устройства;
• мощные бытовые приборы;
• электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Электрические провода, кабели прокладываются горизонтально и вертикально. Данная норма отражает десятилетия опыта эксплуатации схем При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°.

Особенности электроснабжения многоквартирного дома

Монтаж электропроводки квартиры имеет ряд особенностей в отличие от частного дома. Надёжность электроснабжения многоквартирного помещения обеспечивается по трём категориям:

1. Запитка электроэнергией осуществляется двумя кабелями. При неисправности одного трансформатора АВР обеспечивает нагрузки дома в целом посредством работоспособного второго кабеля. При первой категории активны резервные источники: электростанции местного значения, батареи аккумулятора. Таким способом снабжаются многоквартирные дома, общественные здания с более 2000 работающими людьми, больницы и т.д.
2. Питание жилого помещения с помощью 2 кабелей, 2 трансформаторов для страховки на случай неисправности. Электроснабжение прерывается лишь для подключения к кабелю нагрузок полного объёма. Таким способом снабжаются дома более 5 этажей и 8 квартир.
3. Наиболее простая категория. Питание обеспечивается от подстанции, электрокабель один. Аварии устраняются в течение суток. Таким способом снабжаются дома до 5 этажей, до 9 квартир, садоводческие жилые помещения.

К сведению
Предусмотрены общие нагрузки для освещения дома, а именно: входных дверей, лестниц, подвалов с отдельным учётом. Электрошкаф может устанавливаться один либо несколько.

Расчет электропроводки дома загородного

Расчет электропроводки должен учитывать необходимое количество используемого оборудования, его вид и номенклатуру, а также мощность и спецификацию. Общий расчет потребляемой мощности электроприборов загородного дома осуществляется следующим образом: • вычисляется номинальная мощность всех электроприборов и оборудования • полученная цифра умножается на «коэффициент одновременности», равный 0,7 • полученное значение укажет нагрузку, в значение которой необходимо заложить запас мощности.

вычисление мощности электроприборов в доме

Расчет электропроводки базируется на мощности бытовых электроприборов, используемых в доме. В загородном доме это минимальный набор бытовых электроприборов, поэтому общая потребляемая мощность будет незначительна. Бытовые нагревательные приборы обладают такой мощностью: • электронагреватель — 2 кВт • электрочайник – 2 кВт • телевизор – 1 кВт • холодильник – 0,7 кВт • освещение дома – 0,5 кВт • бытовые электроприборы.

Таким образом, при минимальном наборе электроприборов, потребляемая мощность составит примерно 8 кВт. Расчетная площадь одноэтажного загородного дома, состоящего из 2-3 комнат, составляет 35 кв.м. Умножаем вычисленную мощность на коэффициент 0,7 и получаем цифру 4,8.

Разбиваем условно будущую электропроводку в доме на такие группы: • освещение комнат дома • розетки комнат (по 1 розетке на комнату) • розетки коридора.

Для освещения и розеток комнат необходимо учитывать пиковую нагрузку в вечерние часы, а также в выходные дни.

выбор сечения кабеля проводки дома

Определив потребляемую мощность электроприборов загородного дома, и учитывая напряжение сети дома, можно вычислить величину тока, который будет протекать по кабелю, и выбрать его сечение. Для расчета значения тока используют известную формулу: I=W/U, где: I — нагрузка W — суммарная мощность электроприборов U — сетевое напряжение 220 В.

По вычисленному значению величины тока, подбирают минимальные сечения кабеля. Традиционно для розеточных групп используют трехжильный кабель. Минимальное сечение одной жилы – 2,5 кв.мм, для освещения используют кабель аналогичной марки с сечением – 1,5 кв.мм.

Затем рисуется схема разводки электропроводки для каждой комнаты. Как рассчитать метраж кабеля с помощью персонального компьютера, показано в этом видео.

Правила предоставления электроснабжения

Общие правила электроснабжения жилого дома регулируются Постановлением РФ № 354.Управляющая организация обеспечивает предоставление электроэнергии потребителю. Потребители должны её своевременно оплачивать.

Для предоставления электроснабжения осуществляются действия:

1. Заключение договора с местной организации энергоснабжения.
2. Разработка технических условий.
3. Составление схемы электрификации дома с расчётом мощности предполагаемых для использования приборов. Это необходимого для определения кабельного сечения и расчёта оптимального запаса мощности.
4. Установка и опломбирование прибора учёта, ВРУ.
5. Установка кабеля.
6. Подбор оборудования.
7. Проверка соответствия и оформление акта ввода в РЭС.
8. Получение документа: «Акт выполнения ТУ» и договора на обеспечение электричеством.

Внимание
Самостоятельное подключение запрещено. Поставляющая компания предоставляет своих сотрудников.

Освещение придомовой территории многоквартирного дома

Организация хорошего освещения придомовых территорий залог не только эстетического комфорта и удобства, но и безопасности, так как все воры и грабители предпочитают нападать в тёмное время суток на неосвещённых или плохо освещённых участках. Также качественное и правильное освещение двора нужно для безопасного передвижения и снижения травматизма при движении людей по тротуарам многоквартирных зданий.

Для освещения придомовой территорию любого многоквартирного здания или сооружения должны быть чётко выполнены требования, которые указаны в своде правил СП 52.13330.2011. Это документ является официальным изданием, в котором указано, что:

1. На входе в любой многоквартирный подъезд должен быть установлен светильник, излучающий не менее 6 Лк освещённости.
2. Дорожки и тротуары для передвижения пешеходов должны освещаться не менее 4 Лк, это же касается и автомобильного проезда прилегающих территорий.
3. Территории, относящиеся к дополнительным (различные хоз. постройки), должны освещаться светильниками или прожекторами закрытого типа излучающими не менее 2 Лк светового потока.
4. Дворовый светильник может быть выполнен на основе любой системы, с применений как ламп накаливания, так и светодиодных или энергосберегающих ламп.

В случае не поддержания данных требований проживающее в здании граждане имеют законное право писать жалобу в администрацию, занимающуюся муниципальным хозяйством или же в городское управление. Существуют множество горячих линий для обращения и к мэру города, и к отельным министерствам, или же прямо в суд. Если под жалобой подпишется весь подъезд или дом, то это только ускорит решение создавшейся проблемы.

Правила пользования электроснабжением

Важно обеспечивать безопасность электроснабжения жилого дома. Для этого надо соблюдать правила:

• изоляции;
• заземления;
• расположения розеток;
• недоступности контактности электроузлов;
• учёта влажности;
• защиты детей.

При отключении электроэнергии следует мощные электроприборы (плиты, обогреватели, утюги) отключить от сети. После этого отключить рубильник, включив его после замены предохранителя.

Оплата электроснабжения

Составляется договор о предоставлении услуг с управляющей компанией с прописанными правами и обязанностями каждой из сторон.

Плата за электроэнергию может осуществляться наличными, безналичными средствами разными способами с применением:

• банковских карт;
• переводов;
• услуг сети Интернет.

Дополнительная информация
Документы об оплате сохраняются в течение 3 лет. Допускается предварительная оплата. Плата взимается до 10 числа ежемесячно. Основанием являются платёжные документы на основе утверждённых тарифов.

Освещение в подъезде многоквартирного дома

Для любой организации домовладельца освещение в подъезде является очень существенной статьёй расходов. Существует ряд норм и правил которым оно должно соответствовать. Все они чётко описаны в ГОСТе и нормируются согласно ВСН 59–88 и это закон.

Вот основные их требования, которые требует закон:

1. Во всех общественных помещениях и зданиях должна применяться система общего освещения;
2. Любое жилое здание выше шести этажей, или же если в нём проживает 50 человек и более, должно иметь специальное эвакуационное освещение. Эти эвакуационные светильники должны быть установлены по линиям основных проходов и на площадках перед лифтами;
3. Линии освещения в случае пожара следует подключать к сети эвакуационной осветительной системы, при этом интенсивность его должна соответствовать норме;
4. В соответствии с таблицей, указанной в этом документе, всё освещение нормируется исходя из его классификации, то есть люминесцентное (дневного света) или с помощью, уже немного устаревших, ламп накаливания. Наименьшая освещённость на лестничных клетках в подъездах и поэтажных коридорах должна быть не ниже 10 Лк при освещении люминесцентными источниками света, и не меньше 5 при освещении лампами накаливания. Данные системы освещения должны освещать площадки, ступеньки лестниц, пол коридоров. Если освещение лестничных клеток осуществляется в комплексе, то есть этими двумя типами светильников, то расчёт минимальной освещённости должен быть рассчитан по люминесцентному типу, а это значит не меньше 10 Лк.

Однако, последнее несколько лет технология производства светильников и систем освещения шагнула вперёд и с появлением светодиодных светильников, а также со снижением стоимости на эту продукцию открываются новые горизонты в освещении подъездов и лестничных клеток. Светодиодные источники света, применяемые для освещения, обладают рядом преимуществ не только по отношению к лампам накаливания, но и в сравнении с люминесцентными приборами, излучающими свет. Также они могут быть оснащены датчиками движения и освещённости, что позволяет ещё больше сэкономить затраты электроэнергии, а значит и средств, на освещение общественных многоквартирных зданий.

Любой светильник рекомендуется оборудовать антивандальной системой, то есть или крепким антиударным стеклом, или металлической решеткой защищающий плафон светильника.

( артикул RBZ-359371 )

АКЦИЯ! — При покупке доставка по МСК и до ТК бесплатная!

МКД-2-R3 в наличии!!!

ЦЕНА: 11550 руб. 8500 руб. С НДС!

ЗВОНИТЕ!!!

+7-495-787-26-02

отправка ТК в регионы!

заявки присылайте на
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript

Описание МКД-2-R3:

Технические характеристики МКД-2-R3 rbz-359371 :

Параметр	Значение
Напряжение питания, В	от 10,5 до 14,2
Ток потребления от АЛС, мА, не более	0.5
Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более	50
Основной протокол обмена данными между модулем и считывателем	WIEGAND-26
Ток потребления от источника питания (без учета подключенных считывателей и нагрузки), мА, не более	100
Максимальный ток, выдаваемый для питания каждого считывателя, мА, не более	100
Максимальный постоянный ток, коммутируемый электронными ключами, при напряжении 30 В, мА, не более	500
Максимальная длина проводов линии связи модуля с исполнительным устройством, м, не более	50
Максимальный ток, коммутируемый контактами релейного выхода, при напряжении до 250 В, А, не более	3
Степень защиты оболочки	IP20
Масса, г, не более	250
Ширина, мм, не более	170
Высота, мм, не более	108
Глубина, мм, не более	42
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -10 до +55

Внимание! Информация на сайте не является публичной офертой. Уточняйте цены по телефону или у нас в офисе.

Вернуться к списку

Присоединяясь к настоящему Соглашению и оставляя свои данные на Сайте название_сайта (далее – Сайт), путем заполнения полей форм обратной связи Пользователь:

• подтверждает, что все указанные им данные принадлежат лично ему,
• подтверждает и признает, что им внимательно в полном объеме прочитано Соглашение и условия обработки его персональных данных, указываемых им в полях форм обратной связи, текст соглашения и условия обработки персональных данных ему понятны;
• дает согласие на обработку Сайтом предоставляемых в составе информации персональных данных в целях заключения между ним и Сайтом настоящего Соглашения, а также его последующего исполнения;
• выражает согласие с условиями обработки персональных данных без оговорок и ограничений.

Пользователь дает свое согласие на обработку его персональных данных, а именно совершение действий, предусмотренных п. 3 ч. 1 ст. 3 Федерального закона от 27.07.2006 N 152-ФЗ «О персональных данных», и подтверждает, что, давая такое согласие, он действует свободно, своей волей и в своем интересе. Согласие Пользователя на обработку персональных данных является конкретным, информированным и сознательным.

Настоящее согласие Пользователя признается исполненным в простой письменной форме, на обработку следующих персональных данных: фамилии, имени, отчества; года рождения; места пребывания (город, область); номеров телефонов; адресов электронной почты (E-mail).

Пользователь, предоставляет название_сайта право осуществлять следующие действия (операции) с персональными данными: сбор и накопление; хранение в течение установленных нормативными документами сроков хранения отчетности, но не менее трех лет, с момента даты прекращения пользования услуг Пользователем; уточнение (обновление, изменение); использование; уничтожение; обезличивание; передача по требованию суда, в т.ч., третьим лицам, с соблюдением мер, обеспечивающих защиту персональных данных от несанкционированного доступа.

Указанное согласие действует бессрочно с момента предоставления данных и может быть отозвано Вами путем подачи заявления администрации сайта с указанием данных, определенных ст. 14 Закона «О персональных данных». Отзыв согласия на обработку персональных данных может быть осуществлен путем направления Пользователем соответствующего распоряжения в простой письменной форме на адрес контактной электронной почты указанной на сайте название_сайта.

Сайт не несет ответственности за использование (как правомерное, так и неправомерное) третьими лицами Информации, размещенной Пользователем на Сайте, включая её воспроизведение и распространение, осуществленные всеми возможными способами. Сайт имеет право вносить изменения в настоящее Соглашение. При внесении изменений в актуальной редакции указывается дата последнего обновления. Новая редакция Соглашения вступает в силу с момента ее размещения, если иное не предусмотрено новой редакцией Соглашения. Ссылка на действующую редакцию всегда находится на страницах сайта: название_сайта.ru

К настоящему Соглашению и отношениям между пользователем и Сайтом, возникающим в связи с применением Соглашения подлежит применению право Российской Федерации.»

Модуль контроля доступа МКД-2 прот. R3 предназначен для контроля доступа в защищаемое(ые) помещение(я) через одну или две двери, посредством управления электромеханическими или электромагнитными замками по командам от считывателей Wiegand.

Модуль МКД-2 прот. R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Модуль МКД-2 прот.R3 предназначен для:
питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
контроля прохода.

Модуль МКД-2 прот.R3 может работать либо с одной точкой прохода либо с двумя точками и контролирует факт прохода посредством СМК:
если МКД-2 прот.R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
если МКД-2 прот.R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход — по кнопке «Выход».

На плате модуля расположены три светодиода, отвечающие за состояние модуля:
Связь — светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
1, 2 — трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).
Модуль МКД-2 прот.R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Модуль МКД-2 прот. R3 совместим с биометрическими считывателями ТМ BioSmart.
Поддерживаются считыватели следующих моделей:
BioSmart 5M
BioSmart FS-80.

Принцип работы данной интеграции заключается в фактическом подключении биометрического считывателя как к модулю МКД-2 по интерфейсу Wiegand-26, так и к локальной сети, в которой находится ПК с установленным программным обеспечением FireSec 3.

При идентификации пользователя с помощью биометрического считывателя происходит сопоставление информации, полученной МКД-2 по интерфейсу Wiegand-26 от считывателя, а так же из базы данных в ПО FirSec 3. В случае, если данные актуальны и соответствуют друг другу – доступ через данную точку прохода будет разрешен.

Напряжение питания	от 10 до 14 В
Ток потребления от источника питания (без учета подключенных считывателей), не более	60 мА
Максимальный ток, коммутируемый контактами релейного выхода, при напряжении: 30 В DC, не более 230 В AC, не более	3 А 3 А
Максимальный постоянный ток, коммутируемый электронными ключами, при напряжении 30 В	500 мА
Максимальная длина проводов линии связи модуля с исполнительным устройством, не более	50 м
Максимальная длина проводов линии связи модуля со считывателем, не более	50 м
Габаритные размеры модуля, не более	170х108х42 мм
Масса, не более	200 г
