Общие сведения
Настоящее руководство по эксплуатации предназначено для изучения принципа действия, конструкции и правил эксплуатации микроскопа исследовательского биомедицинского Биомед-3 (далее — микроскоп) и его составных частей.
Описанный в данном руководстве микроскоп сконструирован и испытан в соответствии с международными стандартами по технике безопасности.
Микроскоп является безопасным для здоровья, жизни, имущества потребителя и окружающей среды при правильной его эксплуатации.
Правильное обслуживание микроскопа является необходимым условием его надежной работы. До начала эксплуатации микроскопа необходимо внимательно прочитать данное руководство.
Микроскоп изготовлен для эксплуатации в макроклиматических районах с умеренным и холодным климатом при температуре воздуха в помещении от 10 до 35 «С и относительной влажности не более 80 %.
ВНИМАНИЕ! Правильное обслуживание микроскопа является необходимым условием для его надежной работы.
Расширение технических возможностей микроскопа возможно за счет свободной комплектации дополнительными составными частями, такими, как визуальные насадки, конденсоры, объективы, окуляры, устройства контрастирования, светофильтры и др.
Микроскоп может использоваться как для рутинных, так и для учебных работ, а также для научных и исследовательских целей.
Описание и работа микроскопа
Назначение
Микроскоп выпускается в различных вариантах комплектации. Микроскоп в базовой комплектации предназначен для наблюдения изображения биологических и других прозрачных объектов в проходящем свете в светлом поле. На микроскопе можно исследовать окрашенные и неокрашенные препараты в виде мазков и срезов, расположенных на предметном стекле без покровного стекла или с покровным стеклом толщиной 0,17 мм. При дополнительной комплектации обеспечивается возможность работы микроскопа по методам: темного поля; косого освещения; фазового контраста; фотографирования 35 мм пленочной фотокамерой или цифровой фотокамерой; проекции изображения на телевизионную камеру.
Основные характеристики в базовой комплектации
- Увеличение микроскопа, крат — от 40 до1000;
- Линейное поле в пространстве изображений, мм — 18;
- Оптическая длина тубуса — 160мм.;
- Тубус фактор — 1,0;
- Числовая апертура конденсора — 1,25(ми);
- Размер предметного столика — 140×160мм;
- Диапазон перемещения координатного предметного столика:
- в горизонтальной плоскости, мм — 75×50;
- в вертикальной плоскости, мм — 0-30 ;
- Объективы — Ахроматы: 4х0,1 10х0,25 40х0,65 100х1,25МИ;
- Окуляры(Линейное поле в пространстве изображений, мм ) — WF10х(18мм), WF16х(12мм);
- Цена деления шкал:
- механизма микрометрической фокусировки, мм — 0,002;
- координатного предметного столика, мм —0,1;
- осветитель — по Келеру;
- Источник света — С плавной регулировкой яркости галогенная лампа 6 В 20 Вт;
- Источник питания — сеть переменного тока 220 В;
- Габаритные размеры микроскопа, мм, не более 420х310х520;
- Масса, кг, не более 8,5.
Состав микроскопа

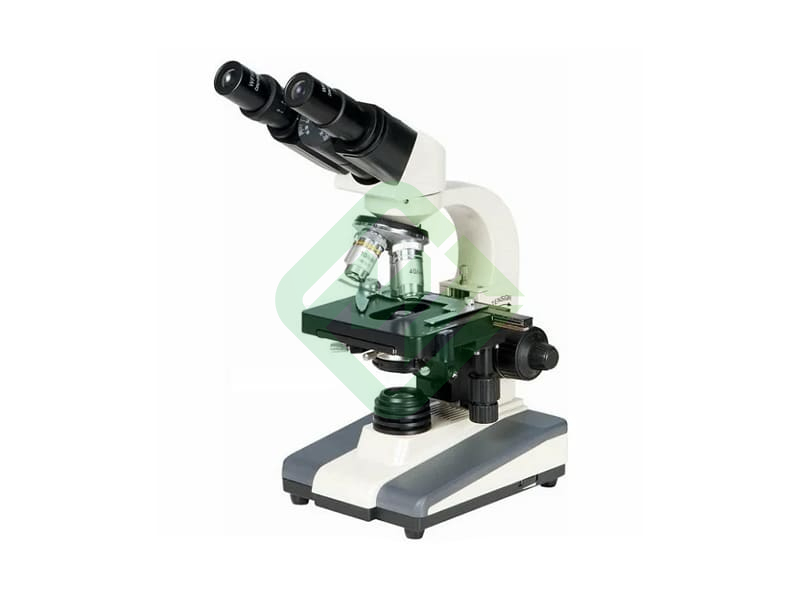

Общий вид микроскопа Биомед 3
Общий вид микроскопа представлен на рисунке.
В состав микроскопа входят:
- Комплект окуляров;
- Револьверное устройство;
- Комплект объективов;
- Предметный столик;
- Конденсор;
- Бинокулярная насадка ;
- Штатив;
- Основание;
- Комплект принадлежностей.
При необходимости микроскоп может быть укомплектован дополнительными приспособлениями, не входящими в базовый комплект и расширяющими возможности исследований объектов.
К дополнительным приспособлениям относятся следующие устройства:
- устройство для наблюдения по методу темного поля;
- устройство для наблюдения по методу фазового контраста;
- конденсор косого освещения;
- комплект поляризационных принадлежностей;
- устройство для наблюдения по методу интерференционного контраста по Номарскому.
Кроме того, по дополнительному заказу микроскоп может быть укомплектован объективами и окулярами, не входящими в базовый комплект.
Описание и работа составных частей
Штатив
Штатив (рис. Общий вид микроскопа Биомед 3
) является основной корпусной деталью микроскопа. На штативе крепятся: кронштейн для установки предметного столика, бинокулярная или тринокулярная насадка, револьверное устройство. Внутри штатива микроскопа расположен фокусировочный механизм.
В нижней части штатива в основании микроскопа расположен осветитель и его оптические и электрические системы.
Фокусировочный механизм
Фокусировочный механизм микроскопа Биомед 3
Винт ограничения вертикального перемещения столика (рис. Фокусировочный механизм микроскопа Биомед 3
) предохраняет объективы и объекты от случайного соприкосновения и повреждения.
Регулировка положения ограничительного винта предметного столика
Для регулировки ограничительного винта предметного столика следует опустить предметный столик с помощью ручки настройки на резкость в крайнее нижнее положение. Затем следует поместить предметное стекло (без препарата и покровного стекла на предметный столик). После этого, установив в качестве рабочего объектив 100х поворотом револьверной головки, плавно поднимать предметный столик до легкого соприкосновения фронтальной линзы объектива с предметным стеклом.
Если предметный столик не удается довести до соприкосновения фронтальной линзы с предметным стеклом, следует ослабить фиксирующую гайку ограничительного винта и выворачивать винт до тех пор, пока цель не будет достигнута. После этого винт следует зафиксировать, затянув фиксирующую гайку.
Если предметный столик легко доводится до искомого положения и по-прежнему может перемещаться вверх, необходимо ослабить фиксирующую гайку и вворачивать винт до тех пор, пока не будет исключен «перебег» предметного столика выше искомой точки. После этого винт следует зафиксировать, затянув фиксирующую гайку.
Внимание! Категорически запрещается насильственное перемещение предметного столика выше точки касания предметного стекла и фронтальной линзы объектива. Это может привести к повреждению фронтальной линзы и поломке микроскопа.
Общая величина грубой и тонкой фокусировки составляет не менее 30 мм.
Одна из рукояток тонкой фокусировки имеет нониус с ценой деления 0,002 мм.
Предметный столик
Предметный координатный столик обеспечивает перемещение препарата, установленного в препаратоводитель, в горизонтальной плоскости в двух взаимно перпендикулярных направлениях по координатам «Х» И «У» с помощью рукояток, расположенных с левой стороны на препаратоводителе. Препаратоводитель закрепляется на поверхности столика винтами. При снятом препаратоводителе объект перемещается руками.
Отсчет значений перемещений препарата по двум координатам производится по шкалам и соответствующим нониусам.
Цена деления шкал — 1 мм; цена деления нониусов шкал — 0,1 мм.
-
- Диапазон перемещения препарата
- в продольном направлении (по координате «Х») — 75 мм,
- в поперечном направлении (по координате «У») — 50 мм.
- Диапазон перемещения препарата
Револьверное устройство
Револьверное устройство (рис.Общий вид микроскопа Биомед 3
) обеспечивает установку в рабочее положение четырёх объективов, смена которых производится вращением рифленого диска до фиксированного положения.
Револьверное устройство устанавливается на головку штатива. Объективы вворачиваются в револьверное устройство в порядке возрастания увеличения по часовой стрелке.
Конденсор
Узел крепления конденсора с возможностью центрировочного и фокусировочного перемещения.
Микроскоп оборудован узлом крепления конденсора с возможностью фокусировочного перемещения.
В качестве базового в микроскопе используется универсальный конденсор, установленный в держатель; при использовании иммерсионного масла — числовая апертура составляет 1,25; без иммерсионного масла — 0,85.
При настройке освещения плавное изменение числовой апертуры пучка лучей освещающих препарат, осуществляется с помощью апертурной диафрагмы.
Светофильтры устанавливаются в поворотное кольцо, расположенное в нижней части конденсора.
Конденсор устанавливается в держатель конденсора в фиксированное положение и закрепляется барашком, который позволяет перемещать конденсор вверх-вниз и используются при настройке освещения для фокусирования на изображение полевой диафрагмы.
Светофильтры либо поляфильтр-поляризатор устанавливаются на поворотное кольцо полевой диафрагмы .
Бинокулярная насадка
Бинокулярная насадка устанавливаются в гнездо штатива микроскопа (Рис.»Схема сборки микроскопа Биомед 3″) и закрепляется винтом.
- В насадках угол наклона окулярных тубусов в сторону наблюдателя 30°.
- Увеличение насадки 1,0.
В соответствии с глазной базой наблюдателя окулярные тубусы сдвигаются или раздвигаются на расстояние от 55 до 75 мм поворотом окулярных тубусов относительно оси шарнира.
Левый окулярный тубус насадки снабжен диоптрийным механизмом перемещения окуляра в пределах ±5 диоптрий для компенсации близорукости или дальнозоркости наблюдателя.
Объективы
Объективы, входящие в комплект микроскопа, рассчитаны на оптическую длину тубуса 160мм, высоту 45 мм и толщину покровного стекла препарата
мм .
Объективы увеличением более 10X снабжены пружинящими оправами, предохраняющими от повреждения препарат и фронтальные линзы объективов при фокусировании на поверхность препарата.
На корпусе объектива в соответствии с увеличением может быть нанесено цветное кольцо, а также:
- числовая апертура;
- оптическая длина тубуса 160;
- толщина покровного стекла 0,17, 0 или －’;
- вид иммерсии — масляная OIL (М.И.) или водная В.И.;
Объективы с маркировкой 0,17 рассчитаны для исследования препаратов только с покровными стеклами толщиной 0,17 мм.
Объективы с маркировкой 0 рассчитаны для исследования препаратов только без покровных стекол.
Объективы слабого увеличения (2,5 — 10), а также иммерсионные объективы могут быть использованы при исследовании препаратов как с покровным стеклом, так и без покровного стекла. Эти объективы маркируются значком －.
| Маркировка | Цвет полосы | Линейное увеличение и числовая апертура | Система | Рабочее расстояние, мм | Толщина покровного стекла, мм | Разрешающая способность для λ=0,55 мкм, мкм |
| 4× | Красный | 4×0,10 | Сухая | 14,21 | 0,17 или 0 | 3,36 |
| 10× | Желтый | 10×0,25 | Сухая | 11,47 | 0,17 или 0 | 1,34 |
| 20× | Зелёный | 20×0,40 | Сухая | 1,16 | 0,17 | 0,84 |
| 40× | Синий | 40×0,65 | Сухая | 0,47 | 0,17 или 0 | 0,52 |
| 100× | Белый | 100×1,25 | Масляная | 0,11 | 0,17 или 0 | 0,27 |
| Маркировка | Цвет полосы | Линейное увеличение и числовая апертура | Система | Рабочее расстояние, мм | Толщина покровного стекла, мм | Разрешающая способность для λ=0,55 мкм, мкм |
| 2,5× | Черный | 2,5×0,05 | Сухая | 11,15 | 0,17 или 0 | 6,71 |
| 4× | Красный | 4×0,10 | Сухая | 14,21 | 0,17 или 0 | 3,36 |
| 4× | Красный | 4×0,16 | Сухая | 22,0 | 0,17 или 0 | 3,36 |
| 10× | Желтый | 10×0,20 | Сухая | 11,59 | 0,17 или 0 | 1,34 |
| 10× | Желтый | 10×0,35 | Сухая | 2,25 | 0,17 | 0,96 |
| 10× | Желтый | 10×0,55 | Сухая | 5,47 | 0,17 | 0,67 |
| 20× | Зелёный | 20×0,40 | Сухая | 1,16 | 0,17 | 0,84 |
| 20× | Зелёный | 20×0,45 | Сухая | 1,16 | 0,17 | 0,75 |
| 20× | Зелёный | 20×0,65 | Сухая | 1,09 | 0,17 | 0,52 |
| 20× | Зелёный | 20×0,70 | Сухая | 0,57 | 0,17 | 0,48 |
| 40× | Синий | 40×0,65 | Сухая | 0,47 | 0,17 или 0 | 0,52 |
| 40× | Синий | 40×0,65 | Сухая | 0,38 | 0,17 или 0 | 0,52 |
| 40× | Синий | 40×0,75 | Сухая | 0,22 | 0,17 или 0 | 0,45 |
| 40× | Синий | 40×0,85 | Сухая | 0,33 | 0,17 или 0 | 0,40 |
| 60× | Синий | 60×0,85 | Сухая | 0,28 | 0,17 или 0 | 0,40 |
| 60× | Синий | 60×0,85 | Сухая | 0,25 | 0,17 или 0 | 0,40 |
| 100× | Белый | 100×1,25 | Масляная | 0,11 | 0,17 или 0 | 0,28 |
| 100× | Белый | 100×1,30 | Масляная | 0,11 | 0,17 или 0 | 0,26 |
Окуляры
Выбор окуляров зависит от комплекта применяемых объективов. При работе с объективами ахроматами, ахростигматами и ахрофлюарами целесообразно использовать окуляры с линейным полем зрения не более 20 мм, с объективами планахроматами и планапохроматами — окуляры с линейным полем зрения 20; 22 и 26,5 мм.
| Наименование | Видимое
увеличение |
Линейное поле
зрения, мм окуляра |
Примечание |
| Широкоугольный 5/20 | 5 | 20 | |
| Широкоугольный 5/22 | 5 | 22 | |
| Широкоугольный 10/20 | 10 | 20 | |
| Широкоугольный 10/20Ш измерительный со шкалой | 10 | 20 |
С диоптрийной подвижкой |
| Широкоугольный 10/22 | 10 | 22 | Для работы в очках |
| Широкоугольный 10/26,5 | 10 | 26,5 | |
| Широкоугольный 16/12 | 16 | 12 | |
| Широкоугольный 16/12Ш измерительный со шкалой | 16 | 12 |
С диоптрийной подвижкой |
| Широкоугольный 15/16 | 15 | 16 |
Дополнительно микроскоп может комплектоваться окуляром WF10/22 со шкалой; цена деления шкалы 0,1 мм.
Осветитель
Замена галогенной лампы.
Осветитель встроен в основание микроскопа состоит из коллектора с матовым фильтром и фонаря с галогенной лампой.
Яркость накала лампы – регулируемая.
Замена лампы
Для замены галогенной лампы осветителя в корпусе основания имеется лючёк. В держатель лампы устанавливается малогабаритная галогенная лампа 6 В, 20 Вт.
ВНИМАНИЕ! Замену лампы производите при отключенном от сети микроскопе и не ранее, чем через 15-20 мин после отключения - во избежание ожога кожи рук о колбу лампы. После установки лампы протрите колбу лампы чистой сухой салфеткой.
Эксплуатационные ограничения и меры безопасности
Эксплуатационные ограничения
Эксплуатационные ограничения
Микроскоп не следует устанавливать в пыльных помещениях или в помещениях с повышенной влажностью, в помещениях, где ощущаются толчки и вибрации. В помещении не должно быть паров кислот, щелочей и других химически активных веществ. Следует избегать попадания на микроскоп прямых солнечных лучей.
При транспортировании или хранении микроскопа в упаковке при отрицательной температуре перед распаковыванием необходимо выдержать микроскоп в упаковке в помещении при температуре от 10 до 35ºс не менее четырех часов.
Микроскопы рассчитаны на эксплуатацию в макроклиматических районах с умеренным и холодным климатом при температуре воздуха в помещениях от 10 до 35ºС. Работать с объективами масляной иммерсии следует в помещении при температуре воздуха от 15 до 25ºС.
Указание мер безопасности
Микроскоп включается в сеть с помощью трехпроводного сетевого шнура, который обеспечивает одновременно с подключением к питающей сети заземление корпуса микроскопа.
Замену лампы в осветителе микроскопа и плавких вставок (предохранителей) следует производить при отключенном от сети микроскопе. Во избежание ожога кожи рук о колбу лампы или контактные штыри замену лампы следует производить через 15 — 20 мин после отключения микроскопа от сети.
При замене лампы и плавких вставок устанавливайте только те, которые указаны на корпусе микроскопа и в данном руководстве по эксплуатации.
После окончания работы микроскоп необходимо отключить от сети.
Не рекомендуется оставлять без присмотра включенный в сеть микроскоп.
Ремонтные и профилактические работы следует про изводить только после отключения микроскопа от сети.
Подготовка микроскопа к работе
Подключение микроскопа к сети
ВНИМАНИЕ! Перед включением микроскопа в сеть для долгой и надежной службы лампы следует убедиться, что регулятор изменения накала лампы находится в крайнем (при повороте) «от наблюдателя» положении.
- Подсоедините сетевой шнур сначала к сетевому гнезду микроскопа, затем — к трехполюсной сетевой розетке.
- Для включения микроскопа установите тумблер в положение« I ». Включите лампу поворотом регулятора изменения накала лампы «к наблюдателю» и установите комфортный для наблюдения накал лампы.
Фокусировка микроскопа на объект
Фокусировка микроскопа на объект
Перед первым использованием микроскопа необходимо проверить и при необходимости отрегулировать положение ограничительных винтов перемещения предметного столика и конденсора. Ограничительный винт конденсора находится под предметным столиком напротив конденсора (со стороны штатива). Обычно положение этого винта выставляется на заводе, поэтому перед началом работы достаточно удостовериться, что регулировка не «сбита» при транспортировке.
Регулировка положения ограничительного винта предметного столика
Для регулировки ограничительного винта предметного столика следует опустить предметный столик с помощью ручки настройки на резкость в крайнее нижнее положение. Затем следует поместить предметное стекло (без препарата и покровного стекла на предметный столик). После этого, установив в качестве рабочего объектив 100х поворотом револьверной головки, плавно поднимать предметный столик до легкого соприкосновения фронтальной линзы объектива с предметным стеклом.
Если предметный столик не удается довести до соприкосновения фронтальной линзы с предметным стеклом, следует ослабить фиксирующую гайку ограничительного винта и выворачивать винт до тех пор, пока цель не будет достигнута. После этого винт следует зафиксировать, затянув фиксирующую гайку.
Если предметный столик легко доводится до искомого положения и по-прежнему может перемещаться вверх, необходимо ослабить фиксирующую гайку и вворачивать винт до тех пор, пока не будет исключен «перебег» предметного столика выше искомой точки. После этого винт следует зафиксировать, затянув фиксирующую гайку.
Внимание! Категорически запрещается насильственное перемещение предметного столика выше точки касания предметного стекла и фронтальной линзы объектива. Это может привести к повреждению фронтальной линзы и поломке микроскопа.
- Опустите предметный столик вращением рукояток грубой фокусировки.
- Вверните в гнезда револьверного устройства объективы в порядке, удобном для работы.
- Поместите на предметный столик объект.
- Включите в ход лучей объектив увеличением 4 или 10.
ВНИМАНИЕ! Рекомендуется начинать фокусировку с объективом малого или среднего увеличения, имеющего большое рабочее расстояние и большое поле зрения.
- Вставьте в окулярные тубусы насадки парные окуляры.
- Вращением рукояток грубой фокусировки осторожно поднимите предметный столик почти до соприкосновения препарата с фронтальной линзой объектива.
- Наблюдая правым глазом в окуляр, установленный в правый окулярный тубус насадки, и медленно опуская предметный столик вращением рукояток грубой и тонкой фокусировки в направлении «к наблюдателю», сфокусируйте микроскоп на резкое изображение препарата.
- Наблюдая левым глазом в окуляр, установленный в левый окулярный тубус насадки, не трогая рукояток Фокусировочного механизма, получите резкое изображение объекта вращением кольца диоптрийного механизма левого окулярного тубуса насадки.
- Сдвиньте или раздвиньте окулярные тубусы насадки таким образом, чтобы изображения объекта в каждом окулярном тубусе при наблюдении двумя глазами воспринимались как одно.
Настройка освещения
Качество изображения в микроскопе в значительной степени зависит от качества освещения, поэтому настройка освещения является важной подготовительной операцией.
Данный микроскоп обеспечивает качественное освещение по принципу Келера.
Проверьте и при необходимости отрегулируйте положение нити накала лампы фонаря осветителя так, чтобы световая ось осветителя совпадала с оптической осью микроскопа.
Центровка конденсера
- перекрываем апертурную диафрагму конденсера
- винтами выставляем световой пятно примерно в центр
- после приоткрываем диафрагму кондесера
- винтами выравниваем световой пятно по центру
- все поле должно выть освещено равномерно.
Настройка света по келлеру
- Установите в ход лучей объектив увеличением 10 крат.
- Введите в поле зрения микроскопа наиболее прозрачный участок препарата и c помощью механизма грубой и точной фокусировки получить резкое изображение объекта (сфокусируйтесь на резкое изображение препарата).
- Прикрыть полевую диафрагму, расположенную на основании микроскопа.
- Открыть апертурную диафрагму конденсора.
- С помощью фокусировочного механизма конденсора добиться резкого изображения краев полевой диафрагмы.
- Приведите изображение краев прикрытой полевой диафрагмы в центр поля зрения окуляра с помощью винтов для центрировки конденсора;
- Раскройте полевую диафрагму до размера наблюдаемого поля зрения.
- Прикройте апертурную диафрагму передвигая ползунок регулировки на корпусе конденсора до получения оптимального контраста изображения препарата.
Для обеспечения правильной цветопередачи изображения препарата рекомендуется использовать голубой светофильтр.
ВНИМАНИЕ! При настройке освещения следует помнить, что изменение размера полевой диафрагмы оказывает влияние на величину освещаемого поля; изменение размера апертурной диафрагмы влияет на яркость освещения и на контрастность изображения.
Нормальная работа осветительной системы обеспечивается только при использовании предметных стекол толщиной не более 1,2 мм.
Работа с микроскопом
Выбор объективов
Исследование препарата рекомендуется начинать с объектива наименьшего увеличения, который используется в качестве поискового при выборе участка для более подробного изучения.
Приведите изображение выбранного участка для исследования в центр поля зрения микроскопа; если эта операция выполняется недостаточно аккуратно, интересующий наблюдателя участок может не попасть в поле зрения более сильного объектива при смене увеличений.
Работа с иммерсионными объективами
Работать с объективами масляной иммерсии следует в помещении с температурой воздуха от 15 до 25 °С.
При работе с объективом масляной иммерсии необходимо:
- предварительно нанести на фронтальные линзы объектива, иммерсионного конденсора и на препарат по капле иммерсионного масла;
- поднять конденсор до соприкосновения с предметным стеклом; осторожно поднять предметный столик до соприкосновения капель иммерсии препарата и объектива;
- наблюдая в окуляр и пользуясь рукоятками тонкой фокусировки, получить резкое изображение исследуемого препарата.
ВНИМАНИЕ! Если при фокусировании в поле зрения микроскопа появляются изображения воздушных пузырьков, которые могут содержаться в слое иммерсионного масла, действуя рукоятками грубой фокусировки, опустите столик и произведите повторно операцию фокусирования.
Качество изображения с иммерсионными объективами большого увеличения ухудшается, если толщина покровного стекла препарата отличается от значения 0,17 мм.
В качестве иммерсионной жидкости следует использовать иммерсионное масло с показателем преломления n = 1,51755.
Применение взамен иммерсионного масла суррогатов значительно ухудшает качество изображения и может привести к порче объективов.
После работы с иммерсионным объективом удалите иммерсионное масло с фронтальных линз объектива, конденсора и препарата чистой тряпочкой или фильтровальной бумагой, протрите загрязненные поверхности ватой, навернутой на палочку и слегка смоченной эфиром или эфирно-спиртовой смесью (без ацетона).
При чистке нельзя давить на фронтальные линзы конденсора и объектива.
При использовании объективов водной иммерсии подготовка к работе производится аналогичным образом.
Определение увеличения микроскопа и диаметра наблюдаемого поля на объекте
К основным характеристикам микроскопа относятся увеличение и разрешающая способность. Общее увеличение, которое дает микроскоп, определяется как произведение увеличения объектива на увеличение окуляра. Однако увеличение не характеризует качества изображения, оно может быть четким и нечетким. Четкость получаемого изображения характеризуется разрешающей способностью микроскопа, т.е. той наименьшей величиной объектов или их деталей, которые можно увидеть с помощью этого прибора.
Общее увеличение Г микроскопа при визуальном наблюдении определяется по формуле: Г = βок × βок,
где:
-
- βоб — увеличение объектива (маркируется на объективе);
- βок — увеличение окуляра (маркируется на окуляре).
Диаметр поля, наблюдаемого в объекте, Доб мм, определяется по формуле: Доб= Док × βоб.
Док –диаметр окулярного поля зрения(маркируется на окуляре)мм.
Расчетные значения увеличения микроскопа и диаметра наблюдаемого поля на объекте приведены в таблице 3.
| Увеличение объектива | Увеличение микроскопа и наблюдаемое поле
на объекте с окуляром: |
|||||
|---|---|---|---|---|---|---|
| 5/26* | 10/22 | 15/16* | ||||
| Г | Доб, мм | Г | Доб, мм | Г | Доб, мм | |
| 4 | 20 | 4,0 | 50 | 4,5 | 64 | 3,75 |
| 10 | 50 | 2,0 | 100 | 1,8 | 160 | 1,5 |
| 20 | 100 | 1,0 | 200 | 0,9 | 320 | 0,75 |
| 40 | 200 | 0,5 | 420 | 0,45 | 640 | 0,38 |
| 100 | 500 | 0,2 | 1000 | 0,18 | 1600 | 0,15 |
- По дополнительному заказу
Микрофотографирование и видеопроекция
Изображение объекта, исследуемое на микроскопе, может быть сфотографировано с помощью фотокамеры формата 24×36, либо цифровой фотокамеры при различных методах исследования с использованием адаптера, устанавливаемого в вертикальный тубус тринокулярной насадки и закрепляемого стопорным винтом.
Изображение объекта, наблюдаемое в микроскопе, аналогично может быть передано с помощью сменных видеоадаптеров на видеокамеру с целью визуализации изображения на экране и последующего компьютерного анализа.
При наведении на резкость изображения объекта используйте окуляр со шкалой и диоптрийным механизмом. Изображения объекта и шкалы окуляра в поле зрения микроскопа должны наблюдаться одинаково резко. Резкость изображения шкалы окуляра достигается вращением кольца диоптрийного механизма окуляра при наблюдении в окуляр, вынутом из окулярного тубуса насадки. Резкость изображения объекта, наблюдаемого в окуляр со шкалой, достигается с помощью вращения рукоятки тонкой фокусировки (рисунок 1). Остаточная нерезкость изображения объекта, наблюдаемая на экране (на фотоснимке) после выше описанных операций, устраняется перемещением видеокамеры (фотокамеры) по
высоте.
Если ориентация изображения объекта на экране не совпадает с изображением, наблюдаемым в окуляры, необходимо развернуть видеоадаптер с видеокамерой в посадочном гнезде вертикального тубуса при отпущенном стопорном винте фото — видеоадаптеров, затем винт закрепить.
ПРИМЕЧАНИЕ. Перечисленные выше устройства в базовый комплект не входят и могут быть комплектованы в качестве дополнительных.
Возможные неисправности микроскопа
Лампа горит, а в поле зрения окуляров темно или освещенность изображения объекта не достаточная.
| Вероятная причина | Способ устранения |
| Объектив находится в нефиксированном положении. | Поверните револьверное устройство до фиксированного положения. |
| Полевая диафрагма недостаточно открыта. | Откройте шире полевую диафрагму. |
| Конденсор опущен низко или не отцентрирован. | Поднимите конденсор до упора и отцентрируйте (см. раздел 6.4). |
| Наружные оптические поверхности покрыты пылью или загрязнены. | Протрите наружные оптические поверхности сухой салфеткой. |
Изображение объекта нечеткое, нерезкое.
| Вероятная причина | Способ устранения |
| На объекте отсутствует покровное стекло. | Положите покровное стекло на объект. |
| Используется нестандартное покровное стекло. | Положите покровное стекло на объект толщиной 0,17 мм. |
| Предметное стекло установлено объектом вниз. | Переверните предметное стекло. |
| Иммерсионное масло(вода) попало на фронтальную линзу объектива, работающего без иммерсии. | Протрите фронтальную линзу объектива (см. раздел 7.2). |
| На фронтальной линзе объектива увеличением 100 отсутствует иммерсионное масло. | Нанесите иммерсионное масло на фронтальную линзу объектива, конденсора и на объект (см. раздел 7.2). |
| Использован суррогат вместо стандартного иммерсионного масла. | Замените иммерсионное масло. |
| В иммерсионном масле есть пузыри. | Удалите иммерсионное масло и нанесите его вновь. |
| Апертурная диафрагма слишком сильно открыта или наоборот затянута. | Установите по шкале конденсора значение, соответствующее числовой апертуре объектива. |
| Конденсор находится не на оптической оси микроскопа или перекошен. | Проверьте установку конденсора в держателе и его центрировку (см. раздел 6.4). |
| Наружные оптические поверхности покрыты пылью или загрязнены. | Протрите наружные оптические поверхности сухой салфеткой. |
| Включенный механизм ограничения вертикального перемещения столика не позволяет сфокусироваться на объект. | Поверните рукоятку механизма ограничения вертикального перемещения столика и сфокусируйтесь на изображение объекта. |
| Диоптрийный механизм насадки или окуляра не выставлен по глазу наблюдателя. | Произведите правильную фокусировку используя фокусировочный механизм микроскопа. Произведите фокусировку, используя диоптрийный механизм окулярного тубуса насадки; проверьте установку глазной базы (см. раздел 4.6). |
Лампа не горит.
| Вероятная причина | Способ устранения |
| Перегорели плавкие вставки. | Замените плавкие вставки на аналогичные. |
| Нарушен электрический контакт. | Проверьте установку фонаря, установку сетевого шнура в разъеме микроскопа и в розетке. |
| Перегорела лампа. | Замените лампу на аналогичную (см. раздел 4.10). |
Правила обращения с микроскопом
Микроскоп необходимо содержать в чистоте и предохранять от повреждений.
Для сохранения внешнего вида микроскопа необходимо периодически протирать его мягкой тканью, слегка пропитанной бескислотным вазелином, предварительно удалив пыль, а затем
обтирать сухой мягкой чистой тканью.
Необходимо содержать в чистоте металлические части микроскопа.
Особое внимание следует обращать на чистоту оптических деталей, в первую очередь объективов и окуляров.
Для предохранения оптических деталей насадок от пыли необходимо оставлять окуляры в окулярных тубусах или надевать на окулярные тубусы колпачки.
Не следует касаться пальцами поверхностей оптических деталей. В случае если на последнюю линзу объектива, окуляра глубоко сидящую в оправе, попала пыль, поверхность линзы надо очень осторожно продуть резиновой грушей, либо прочистить мягкой (беличьей) кисточкой или чистой ватой, навернутой на деревянную палочку и слегка смоченной эфиром или спиртовой смесью.
Будьте особенно внимательны при работе с объективами большого увеличения. Не допускайте случайного соприкосновения фронтальной линзы объектива с покровным стеклом исследуемого препарата – это может привести к повреждениям поверхности фронтальных линз.
Не установленные в револьверную головку объективы храните в футляре, ввёрнутыми в крышку! Претензии по повреждениям фронтальных линз не принимаются.
Не следует самостоятельно разбирать объективы, окуляры и другие узлы микроскопа. Обращайтесь к специалистам.
Приложения
Технические характеристики
| Методы исследования | в проходящем свете в светлое поле; отраженном свете |
|---|---|
| Диапазон увеличений, крат | от 40 до 1000 |
| Оптическая длина тубуса, мм. | 160 |
| Парфокальное расстояние, мм. | 45 |
| Линейное поле в пространстве изображений, мм. | 18 |
| Вес микроскопа, кг | 5,23 |
| Размер, см | 41,5x51x21,5 |
Комплектация
| код | наименование | кол-во |
|---|---|---|
| Окуляры | Окуляр WF10× / 18 / ∅23 | 2 шт. |
| Визуальная насадка | Бинокулярная; Поворотная на 360°; Угол наклона тубусов 30°; Регулировка межзрачкового расстояния от 55 до 75 мм; Диоптрическая подстройка ± 5 | + |
| Ахромат объективы (45мм) | ||
| 4 × / 0,1 / 160 / 0,17 | 1 шт. | |
| 10 × / 0,25 / 160 / 0,17 | 1 шт. | |
| 40 × / 0,65 / 160 / 0,17 / Пруж. | 1 шт. | |
| 100 × / 1,25 МИ / 160 / 0,17 / Пруж. | 1 шт. | |
| Револьверное устройство | На 4 позиции для объективов | + |
| Фокусировочный механизм | Раздельное расположение ручек грубой и точной фокусировки; Цена деления 0,002 мм. | + |
| Предметный столик | Неподвижный; Размер: 120х100; Препаратоводитель с перемещение:60х35; Цена деления 0,01 мм. Левосторонние Ручки управления; | + |
| Конденсор | С вертикальным перемещением NA 1,25; Встроенная апертурная диафрагма; Держатель фильтров проходящего света | + |
| Осветитель | Галогеновый 20Вт проходящего света; Плавная регулировка яркости | + |
К сожалению, сейчас мы не можем поставить данное оборудование.
Приносим свои извинения.
Области применения: медицина, геология, контроль качества, сельское хозяйство, пищевая промышленность, экология, микроэлектроника и т.д.
Микроскоп Биомед-3 может быть использован в учебных учреждениях при лабораторных работах в области биологии, зоологии, анатомии, экологии, материаловедения.
Микроскоп Биомед – 3 используется в различных областях медицины для биохимических, патолого-анатомических, цитологических, гематологических, урологических, дерматологических, биологических и обще-клинических исследований в лабораториях любого медицинского учреждения. Предназначен для наблюдений и морфологических исследований препаратов в проходящем свете по методу светлого и темного поля.
Преимущества микроскопа Биомед – 3
- Многопрофильность – микроскоп может применяться по методу светлого поля, а в дополнительной комплектации – по методу темного поля
- Доступность – микроскоп имеет невысокую стоимость
- Прочность – штатив микроскопа выполнен из биметаллического сплава, не меняющего свою конфигурацию под воздействием внешних агрессивных факторов
- Безопасность – штатив микроскопа окрашен стойкой огнеупорной эмалью
- Легкость в обращении — микроскоп не требует сложных настроек, поэтому рекомендован в обучающих целях
- Качество оптики – материал всех оптических деталей этого микроскопа – оптическое бесцветное стекло, поэтому срок эксплуатации объективов и окуляров не ограничен
- Качество изображения – ахроматические объективы из оптического бесцветного стекла дают исправленное качественное изображение на всех увеличениях, поэтому с помощью микроскопа Биомед-3 и специального видеоокуляра можно получать фотографии исследуемых препаратов
- Улучшенная система освещения – источник освещения — встроенная галогенная лампа 6 В 20 Вт, с плавной регулировкой яркости дает более равномерное и мощное освещение препарата, что необходимо при работе на больших увеличениях (от400х и выше)
- Защита образца – при блокировке столика в верхнем положении невозможно случайное касание предметного стекла объективом, а также повреждение образца или самого объектива.
- Эргономичность – бинокулярная насадка позволяет проводить многочасовые исследования без ущерба для здоровья глаз пользователя
- Компактность – микроскоп Биомед-3 весит всего 5 кг и легко умещается на любом рабочем столе
- Поддержка потребителя — российский производитель «Биомед» гарантирует решение любых вопросов у заказчика, возникших в процессе эксплуатации (ремонт, модернизации, докомплектация, технические консультации)
Техническое описание стандартной комплектации
| Методы исследования | Светлое поле, темное поле |
| Увеличение микроскопа | 40х-1000х |
| Насадка | Бинокулярная поворотная на 360° с наклоном 30°, компенсация диоптрийной разницы (±5 диоптрий), межзрачковое расстояние 55-75 мм |
| Револьверная головка | 4 позиции для объективов |
| Объективы | Ахроматы: 4х0,1 10х0,25 40х0,65(пруж.) 100х1,25МИ(пруж.) |
| Окуляры | WF10х/18мм. |
| Осветитель | Встроен в основание, галогенная лампа 6В 20 Вт, c плавной регулировкой яркости |
| Фокусировка | 2х сторонние раздельные винты грубой и точной регулировки с защитой образца |
| Предметный столик | 118х125 мм, со съемным препаратоводителем (двухкоординатным перемещением) |
| Конденсор | Иммерсионный, неподвижный с ирисовой диафрагмой, система Аббе NA1.25 |
| Иммерсионное масло | Наличие |
| Шнур | Наличие |
| Чехол | Наличие |
| Паспорт | Наличие, на русском языке |
| Габаритные размеры | 310х225х415 мм |
| Масса | 5 кг. |
| Гарантия | 12 мес. |
По дополнительному заказу для расширения возможностей исследования предлагаются:
- Тринокулярная насадка для фото и видео документации
- Окуляры — WF-5х/22; WF-12,5х/16; WF16Х/12мм; WF-20х/12; WF-10х/20; WF-10х/20(шкала 0,1мм.);
- Объективы – 20х0,45; 60х/0,85;
- Комплект План-Ахромат объективов;
- Комплект объективов на бесконечность;
- Конденсор тёмного поля;
- Технологическая подставка для изменения уровня положения микроскопа относительно оператора (изготавливается по индивидуальному заказу)
- По отдельному заказу может оснащаться фото и видео системой, программным обеспечением для компьютерного анализа
- Тип: бинокулярный
- Увеличение: 40–1000x
- Метод исследования: светлое поле
- Окуляры: 10x
- Объективы: 4x, 10x, 40x, 100x ми
- Осветитель: галогенная лампа 6 В, 20 Вт
- Регистрационное удостоверение
Арт. 2144
Микроскоп медицинский Биомед 3
- Описание
- Характеристики
- Комплектация
- Данные для транспортировки
- Документация
- Микроскоп медицинский Биомед-3 — микроскоп с бинокулярной насадкой для выполнения работ в кдл лабораториях, для морфологических исследований препаратов в проходящем свете по методу светлого поля
- Применим в различных областях исследовательской деятельности: в биологии, экологии, в различных диагностических лабораториях, лабораториях СЭС и ветеринарии, в различных областях науки и техники, а также в учебных целях
- Биомед-3 отличается надежной конструкцией, удобством использования, хорошим диапазоном увеличения и возможностью работать с любыми прозрачными образцами
- Револьверное устройство имеет 4 объектива с увеличением 4х ,10х, 40х, 100х ми
- Бинокулярную насадку можно разворачивать на 360°, тубусы имеют небольшой наклон в 30°
- Широкопольные окуляры обеспечивают комфортную работу
- Конденсор регулируемый по высоте с держателем светофильтров (светофильтр: синий)
- Встроенный галогенный осветитель с плавной регулировкой яркости
- Механизм фокусировки имеет регулировку жесткости хода грубой фокусировки
Перед применением необходимо ознакомиться с инструкцией по применению (паспортом изделия) или получить консультацию специалиста
Метод исследования
светлое поле
Объективы
4x, 10x, 40x, 100x ми
Револьверное устройство
на 4 объектива
Осветитель
галогенная лампа 6 В, 20 Вт
Расположение подсветки
нижняя
Межзрачковое расстояние, мм
55–75
Угол наклона окулярной насадки
30°
Конденсор
Аббе с ирисовой диафрагмой
Размер предметного столика, мм
125×130
Гарантия производителя, мес.
12
Микроскоп медицинский Биомед 3
Перед применением необходимо ознакомиться с инструкцией по применению (паспортом изделия) или получить консультацию специалиста
- Микроскоп — 1 шт.
- Окуляр WF 10х — 1 шт.
- Объектив 4х — 1 шт.
- Объектив 10х — 1 шт.
- Объектив 40х — 1 шт.
- Объектив 100х ми — 1 шт.
- Револьверная головка на 4 объектива — 1 шт.
- Насадка с механизмом поворота окулярных трубок и подстройкой окуляра бинокулярная — 1 шт.
- Конденсор Аббе со сменными светофильтрами — 1 шт.
- Осветитель (галогенная лампа c плавной регулировкой яркости) — 1 шт.
- Светофильтр синий — 1 шт.
- Паспорт
Габариты в упаковке, м
0,41х0,30х0,41
Количество изделий в упаковке
1
Упаковка
коробка из гофрокартона
Дополнительная упаковка
требуется
- Похожие товары
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ООО «БИОМЕД СЕРВИС» 1000 — 1800 (пн-чт) |
|
Copyright © Биомед 2010 — 2023 |
О Компании | Каталог | Распродажа | Доставка | Контакты |
