Меркурий 221 адаптер usb can rs485 rs232 инструкция

Сегодня мы постараемся рассмотреть вопрос подключения счетчиков Меркурий к персональному компьютеру используя последовательный интерфейс и преобразователь интерфейсов Меркурий 221.

Меркурий 221» представляет собой преобразователь интерфейса USB в
CAN/RS-232/RS485 и обратно (т.е. для подключения к ПК может
использоваться только интерфейс USB ), и предназначен для подключения к
персональному компьютеру одного или нескольких электросчетчиков “Меркурий ”со
встроенными интерфейсами CAN/RS-485

Рис 1. Назначение клемм преобразователя.

В
преобразователе интерфейсов имеется перемычка X4 (Рис. 2), которая предназначена для
аппаратного отключения «Эхо» ( Эхо – сигнал запроса который может быть принят
за сигнал ответа, т.е. передатчик и приемник, разнесенные в преобразователе,
могут работать таким образом, что приемник получив сигнал отправленный
передатчиком для счетчика посчитает этот сигнал за ответ)

Наличие
перемычки ни как не зависит от типа интерфейса в счетчике, она лишь влияет  на
выбор интерфейса в программе опроса «Конфигуратор счетчиков Меркурий 230» и на
необходимость установки галочки ECHO в программе «Конфигуратор
Универсальный»

Если перемычка в
преобразователе установлена (или просто
преобразователь после покупки не открывался и перемычка не удалялась), то в программе Универсальный конфигуратор» необходимо
установить галочку ECHO. А в программе Конфигуратор счетчиков Меркурий 230″ выбрать интерфейс CAN, даже если используется счетчик с интерфейсом RS-485.

Рис. 2  Перемычка Х4 преобразователя интерфейсов

Шаг 1.

Подключить преобразователь Меркурий 221 к Компьютеру.

Для подключения к ПК преобразователь интерфейсов оснащен
интерфейсом USB.  После подключения преобразователя к порту USB компьютера операционная система попытается найти и  установить драйвер.

Рис. 3 Сообщение Windows 7, об установке драйвера.

Если автоматически Windows не
удастся  найти драйвер то скачать его  можно здесь:

После подключения на преобразователе должен загореться
красный индикатор и будет гореть до установки драйвера и эмуляции COM порта. Проверить
успешность установки драйвера можно также при помощи диспетчера устройств. Диспетчер устройств
запускается одним из следующих способов:

1. 1.      В командной
   строке, поле Выполнить или поле Найти программы и файлы (меню Пуск  для Win
   7) ввести следующую команду: mmcdevmgmt.msc







2. 2.      Кликнув
   правой кнопкой мыши по значку  или кнопке
   Мой компьютер и выбрав в открывшемся
   контекстном меню пункт Свойства,
   далее выбрать пункт Диспетчер устройств ( для WindowsXP после
   открытия окна свойств выбирается вкладка
   Оборудование и даллее кнопка
   Диспетчер устройств)




Рис. 4 Окно «Диспетчера устройств».

Шаг 2.

Подключить преобразователь Меркурий 221 к счетчику.

1.      Схема
подключения с внешним источником питания. Эта схема применяется для счетчиков
требующих внешнего питания интерфейсов и чаще всего не одного, а группы таких
счетчиков.  Выбор источника питания при
этом должен быть обусловлен диапазоном допустимого напряжения 5 –
9В  и потребляемым одним счетчиком током в 30 мА.

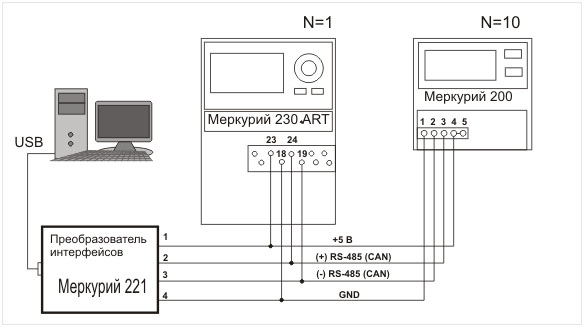

Рис. 5 Схема подключения с внешним источником питания 5 В постоянного напряжения.

2.      Схема подключения счетчиков с внешним питанием интерфейсов от  преобразователя Меркурий 221.

Сам преобразователь
может выступать источником питания для интерфейса счетчиков. Внешнее
питание интерфейса требуется для следующих счетчиков: Трехфазные счетчики
Меркурий 230, которые не имеют в своей маркировке литеры “S”, Однофазных счетчиков Меркурий 200,  Однофазных счетчиков Меркурий 206, которые не
имеют в своей маркировке литеры “S”, остальные модели счетчиков оснащенные последовательным
интерфейсом CAN или RS-485 имеют встроенный источник питания и
дополнительное питание требуется только в случае выхода из строя внутреннего
источника.

Рис. 6 Схема подключения с питанием интерфейса от преобразователя Меркурий 221

3.     Схема подключения для счетчиков оснащенных внутренним источником питания.

Рис. 7 Схема подключения для счетчиков со встроенным источником питания.

Шаг 3.

Включить счетчик.

Большинство счетчиков для программирования требуют подачи на них
номинального  напряжения 220 или 220*380
В. Не требуется обязательной подача основного напряжения
только на счетчики Меркурий 230 с литерой “D”в маркировке. Для таких счетчиков
можно использовать резервное питание – 5,5 – 9В поданное на клеммы 23(+)  и 18(-), этого достаточно, чтобы включить
счетчик без подачи основного напряжения. Для счетчиков Меркурий 233 желательно
подавать трехфазное питание, т.к. интерфейсные модули этих счетчиков питаются
от линейного напряжения, (в частности GSM модем
питается от клеммы 5 и 8, при условии что он установлен в правом слоте, а RS-485 от 2 и 5, при условии что он установлен в левом
слоте). Если подать трехфазное питание на счетчик нет возможности, то можно
выйти из положения подачей фазного напряжения на клеммы от которых питается
требуемый модуль. Меркурий 233 модификации 00 и 03 оснащаются резервным питанием величина которого составляет 230В. Для включения Меркурий 230 в однофазную сеть достаточно
подать фазное напряжение на клеммы 10 и 7

Шаг 4.

Запустить программное обеспечение
«Конфигуратор Универсальный»

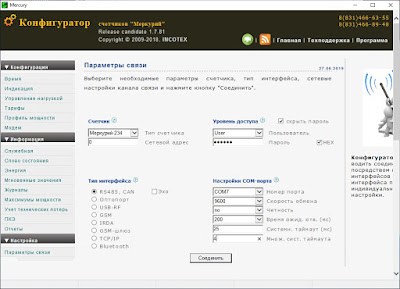

Рис. 8 Окно программы «Конфигуратор Универсальный»

Шаг 5.

Откройте канал связи со счетчиком.

Для настройки соединения в
программе Конфигуратор необходимо:


1.  Выбрать тип
счетчика.

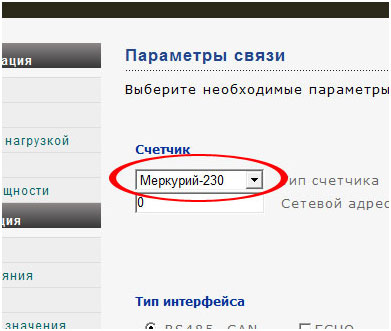

Рис. 9Выпадающий список доступных к выбору моделей счетчиков. 2.      Указать сетевой адрес

Рис. 10 Поле ввода сетевого адреса.

Сетевой адрес определяется как:

Для
счетчиков Меркурий
200– шесть последних цифр заводского серийного номера

Для
счетчиков Меркурий
230, Меркурий 231 и Меркурий 233 – три последние цифры заводского
номера или две последние цифры в случае если три последние образуют число более
240. Если Последние цифры получаются нули, то сетевой адрес «1». Универсальный
адрес: «0» — для всех счетчиков, но пользоваться им можно если к
преобразователю подключен только один трехфазный счетчик Меркурий.

Для
счетчиков Меркурий
203.2Т и Меркурий 206 – все восемь цифрсерийного номера.Нулевой адрес, как у трехфазных, они не поддерживают.

3.   3. Выбрать тип
интерфейса

Рис. 11  Радиокнопка выбора типа интерфейса

В данном
случае, используя преобразователь интерфейсов Меркурий 221 мы указываем
последовательный интерфейс (CAN или RS-485), галочка ECHO устанавливается в зависимости от
наличия перемычки в преобразователе (см выше).

4.      4. Указываем
настройки COMпорта,
которые включают в себя следующие параметры:

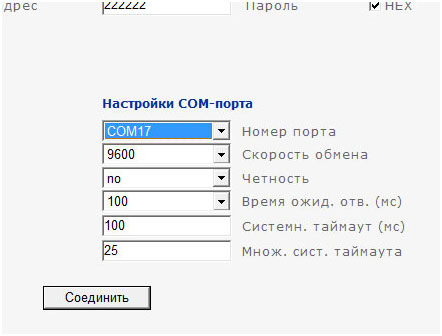

Рис. 12 Настройки порта

Номер порта
– указывается в соответствии с номером указанным в диспетчере устройств.

Скорость
обмена – с завода на всех счетчиках скорость обмена программируется равной
9600 бод. Значение может быть иным если производилось соответствующее
программирование данного параметра после покупки.

Остальные
значения: Контроль четности, Время ожидания ответа, Системный таймаут и
множитель системного таймаута рекомендуется оставить по умолчанию.

5. Для трехфазных счетчиков также требуется
указать  пароль уровня доступа, с здесь

6. Кликнуть по
кнопке «Соединить»

Рис. 13 Кнопка для открытия канала связи со счетчиком.

В случае успешного открытий канала связи программа перейдет
на вкладку «Служебная» и отобразит параметры и установки опрашиваемого счетчика

В случае успешного соединения откроется вкладка со служебной информацией, на которой отображаются все характеристики и параметры счетчика
