Частотный преобразователь 400 Вт, 750 Вт, с приводом RS485 для трехфазного двигателя MCU T13-400W-12-H, однофазный вход
MannHwa Smart Home Electrical — Надежность 95.75%
Более 15071 подписчиков, дата открытия магазина 17.03.2015
- Положительные оценки: 97% (20572) Соответствие описанию: 96% Отвечает на сообщения: 96% Скорость отправки: 94%
Последнее обновление: 14.01.2022
#1 Если выбрать 750w, значит асинхронные мощностью до 750 вт только подключать? у меня асинх 550 вт
#2 Возможно ли к нему подключить шаговый биполярный двигатель?
#3 Можно ли подключить 3х фазный двигатель? Без конденсатора?
#4 Подскажите как переключить с внешнего управления на обычное
#5 Если выбрать 750w, значит асинхронные мощностью до 750 вт только подключать? у меня асинх 550 вт
#6 У меня есть старый однофазный двигатель, могу ли я использовать его для регулировки скорости?
#7 Есть плавный пуск.останов?
#8 Возможно ли подключение однофазного токарного двигателя 220 В, имеющего вспомогательный обмоточный конденсатор. Должен ли я подключаться к V и W? Спасибо вам
#9 Могу ли я использовать его с 127В + 127В? И управление трехфазным двигателем 220В?
#10 Поработал минут 10 и стал выдавать Е 2(импульсная нагрузка) причем даже без двигателя, проверил, все параметры заводские, может кто сталкивался?
80 Вт. Скачайте инструкцию на английском, там должны быть указаны ситуации, при которых возникает ошибка E2.
#11 Возможно ли к нему подключить шаговый биполярный двигатель?
#12 Скачать руководство по QR-коду можно?
#13 Может ли работать однофазный асинхронный двигатель
#14 Подойдёт ли для регулировки асинхронного двигателя?
#15 Какой максимально по мощности, можно поставить двигатель? Спасибо.
#16 Туплю, извините. Он подойдет для трехфазного двигателя системы вентиляции?
#17 Что означает +MOD 485
#18 Как подключить однофазный двигатель 220в для изменения оборотов.
#19 Есть инструкция на русском?
#20 У кого-то есть ссылка, чтобы загрузить руководство на английском языке, спасибо
#21 Кто-то может сделать ссылку?
#22 Двигатель от стиралки потащит?
#23 Сколько л.с. трехфазного может обрабатывать продукт?
#24 Что означает modbus rs485? Спасибо.
#25 Подходит для стандартного мотора кисти 230В?
#26 Здравствуйте, мне понадобится ссылка на английском языке для настройки и подключения устройств, которые я купил вам, Перевод китайского на французский не совсем Пояснительный Спасибо вам
#27 Могу ли кто-то дать мне руководство на английском языке? Спасибо вам
#28 Здраствуйте скажите пожалуйста этот прибор подходит ли для запуска LG линейных компрессоров двух выводный?
#29 Я запущу эл.Двигатель с пусковой и рабочей обмоткой и регулировкой оборотов.Сбасибо.
#30 Этот ключ удерживает трехфазный двигатель до того, сколько л.с.?
Отзывы покупателей
Страна: UA Color: 750W Доставка: Special Line-YW 31.01.2021
Страна: BR Color: 750W add RS485 Доставка: AliExpress Standard Shipping 22.01.2021
Протестировано 3/4 «HP. Отлично работает!
Страна: RU Color: 750W Доставка: AliExpress Standard Shipping 15.01.2021
Страна: MX Color: 750W Доставка: AliExpress Standard Shipping 23.02.2021
Страна: RU Color: 750W Доставка: AliExpress Standard Shipping 27.01.2021
lдошло быстро. упаковка качественная. В деле проверять буду потом
Страна: IT Color: 400W add RS485 Доставка: AliExpress Standard Shipping 23.02.2021
Страна: ES Color: 750W Доставка: AliExpress Standard Shipping 07.03.2021
Страна: IT Color: 750W add RS485 Доставка: AliExpress Standard Shipping 06.03.2021
К сожалению, китайское руководство и просто не может программировать его, так что я не могу использовать его.
Страна: UA Color: 750W Доставка: AliExpress Standard Shipping 23.02.2021
Не успел я забрать заказ так он передвинул срок подтверждения и не вернул его назад по моей просьбе.
Страна: EU Color: 750W Доставка: AliExpress Standard Shipping 04.03.2021
Доставили быстро, на вид все как в описании остальное после подключения
Покупатель AliExpress
Страна: RU Color: 750W add RS485 Доставка: AliExpress Standard Shipping 03.03.2021
Страна: BY Color: 750W Доставка: Seller’s Shipping Method 19.02.2021
Частотник выполняет свои функции. Правда из 220 вольт я не понял как получить линейное 380, но и на линейном 220 трехфазный двигатель крутится нормально. All is OK, device is work. Good seller.
Страна: RU Color: 750W Доставка: AliExpress Standard Shipping 28.02.2021
Продавец достаточно долго отправлял заказ, можно было бы и побыстрее. Инструкцию на английском и список параметров на русском по моей просьбе прислал на email. Упаковано хорошо, коробка цела. В работе пока не проверял.
Страна: LV Color: 750W add RS485 Доставка: China Post Registered Air Mail 09.02.2021
Спасибо за товар. Проверю напишу.
Страна: RU Color: 750W Доставка: AliExpress Standard Shipping 06.02.2021
все очень прекрасно, и доставка, и частотник подключил сразу. работает. не ожидал от наших братьев из Китая. вы молодцы!
Страна: PL Color: 750W Доставка: AliExpress Standard Shipping 12.02.2021
Товар соответствует описанию, быстрая доставка. Если у вас нет инструкций на английском языке, продавец prosilom о przyslanie her или предоставляет ссылку на вечеринку, с которой вы можете скачать, прошел неделю без ответа. Из этого следует, что продавец интересует только продажу. Устройство konkluduj① cool seller не обязательно, не рекомендуется этот продавец.
Страна: RU Color: 750W add RS485 Доставка: AliExpress Standard Shipping 21.02.2021
Товар пришел в неисправном состоянии, буду открывать спор.
Страна: DE Color: 750W add RS485 Доставка: AliExpress Standard Shipping 16.02.2021
Hello, I cannot use this device in any way if I only have a Chinese description. Please send me instructions at least in English. I have informed the seller about this, but have not received any feedback so far. With best regards
Частотный преобразователь T13-750W-12-H 750 Вт, 220 В, однофазный вход, трехфазный выход
| День | Время работы | Перерыв |
|---|---|---|
| Понедельник | 09:00 — 18:00 | |
| Вторник | 09:00 — 18:00 | |
| Среда | 09:00 — 18:00 | |
| Четверг | 09:00 — 18:00 | |
| Пятница | 09:00 — 18:00 | |
| Суббота | Выходной | |
| Воскресенье | Выходной |
* Время указано для региона: Россия, Санкт-Петербург
Условия возврата и обмена
Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.
Сроки возврата
Возврат возможен в течение 7 дней после получения (для товаров надлежащего качества).
Обратная доставка товаров осуществляется по договоренности.
Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:
- товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
- товар полностью укомплектован и сохранена фабричная упаковка;
- сохранены все ярлыки и заводская маркировка;
- товар сохраняет товарный вид и свои потребительские свойства.

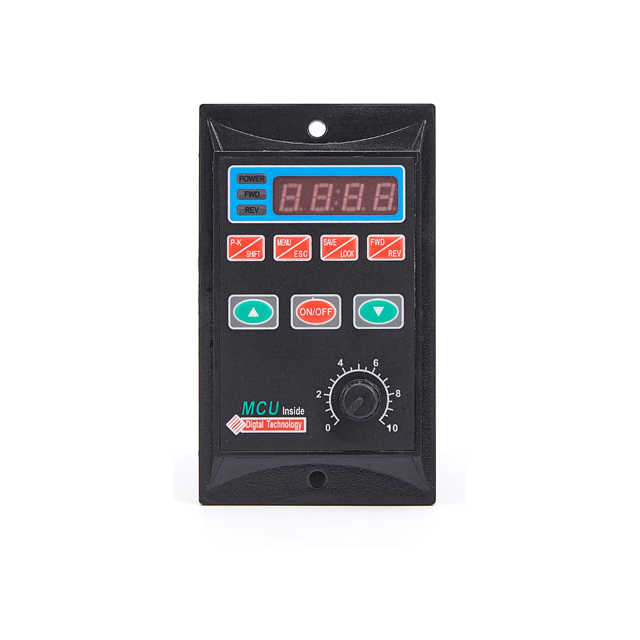

Частотный преобразователь 750 Вт, 220 В
однофазный вход -> трехфазный выход
Надёжный, компактный и простой преобразователь частоты для управления трехфазным двигателем. Оптимальное соотношение функциональности, простоты настройки и работы и привлекательной цены. Для управления электродвигателем ПЧ использует скалярное управление V/F-кривой, несущая частота 8 кГц. Диапазон управления выходной частотой — от 1 Гц до 99 Гц.
ПЧ работает с трехфазными двигателями при подключении «треугольником» — на 220 В. На входе ПЧ питание однофазное 220 В.
Панельное исполнение, монтаж на дверцу шкафа управления, компактные размеры корпуса.
Как запустить и настроить частотный преобразователь — инструкция для чайников
Его называют инвертор, частотный регулятор или просто «частотник». Зачем же нужен этот черный ящик и как его настроить? Попробуем разобраться на примере Inovance MD310.
Преобразователь частоты — это силовой электронный блок, который является посредником между системой управления и электродвигателем. Он обеспечивает питание для двигателя, защищает его и задаёт необходимый режим работы — разгон, торможение или постоянное изменение скорости.
Для примера возьмем шлифовальный станок, который часто можно встретить в промышленном цеху или в столярной мастерской. Для качественной работы станка движение должно осуществляться в двух направлениях, скорость вращения ленты — меняться плавно, а аварийная кнопка мгновенно отключать питание. Без преобразователя частоты тут точно не обойтись.
Рис.1 Внешний вид шлифовального станка.
Подключение силовых цепей
Все провода, подключаемые к частотному преобразователю, можно разделить на 2 группы: силовые и контрольные. Рассмотрим подключение силовых.
Три провода сетевого питания 380 В, 50 Гц — клеммы R, S, T + провод заземления PE. Нейтраль частотному преобразователю не нужна. Даже если она у вас есть, подключать не нужно. А вот провода питания можно подключать в любом порядке. При необходимости чередование фаз можно изменить в программе частотника.
Три провода питания двигателя — клеммы U, V, W + провод заземления PE. На выходе напряжение может меняться от 0 до 380 В, а частота от 0 до 500 Гц. В этом и кроется смысл работы частотного преобразователя — он позволяет изменять скорость двигателя от нуля до номинального значения и даже выше, если это позволяет механика.
Рис.2 Подключение силовых цепей
Подключение цепей управления
С контрольными проводами всё несколько сложнее. Тут нужно хорошо подумать, прежде чем подключать. На выбор целая россыпь дискретных и аналоговых входов и выходов. В документации производители чаще всего публикуют стандартную схему подключения с заводскими настройками, но для каждого механизма на деле нужна своя схема и индивидуальные настройки.
Рис.3 Подключение цепей управления
У нас задача не самая сложная. Для управления шлифовальной машиной достаточно кнопок «Пуск», «Стоп», переключателя «Вперед – Назад» и переменного резистора для изменения скорости вращения, его ещё называют потенциометром.
К дискретным входам DI подключаются сигналы, которые могут принимать одно из двух состояний — «вкл» и «выкл» или логический 0 и 1. В нашей схеме это кнопки «Пуск», «Стоп», переключатель направления и аварийный «грибок». Мы будем использовать кнопки без фиксации, которые уже установлены на станке.
К аналоговым входам AI подключаются сигналы с непрерывно меняющейся величиной тока 4. 20 мА или напряжения 0. 10 В. Это могут быть датчики, сигналы от контроллера или другого внешнего устройства. В нашем случае — это ручка потенциометра, которая обеспечивает плавную регулировку скорости.
Потенциометр или переменный резистор — это регулируемый делитель напряжения с тремя контактами.
» >
Рис.4 Внешний вид потенциометра
На два крайних неподвижных контакта подаётся постоянное напряжение 10 В от частотного преобразователя, а средний подвижный контакт служит для снятия текущей величины напряжения, которая зависит от положения ручки. Если ручка повернута наполовину, значит и напряжение будет только половинное = 5 В. Преобразователь пересчитает напряжение в задание скорости и разгонит двигатель.
Рис.5 Подключение потенциометра
Любой потенциометр не подойдёт, необходим с сопротивлением от 2 до 5 кОм, чтобы аналоговый вход стабильно работал. А ещё он должен быть с удобной ручкой, ведь крутить его придётся постоянно. Мощность может быть любой, даже 0,125 Вт достаточно. Идеально подойдёт XB5AD912R4K7 с сопротивлением 4,7 кОм.
На дискретные — DO и аналоговые выходы AO преобразователь выдает информацию о своем текущем состоянии, скорости или токе двигателя, достижении заданных значений или выходе за их пределы. В нашем случае выходы не используются, поэтому подключать нечего.
Настройка
Недостаточно просто подключить все провода к частотнику, его ещё нужно правильно настроить, чтобы механизм работал стабильно и долго. Для этого в частотном преобразователе несколько сотен параметров. Конечно, все настраивать не придётся, но вот основные — обязательно.
Настройка осуществляется с помощью клавиш на встроенной панели управления. С ними всё предельно просто.
Кнопка PRG отвечает за вход и выход из режима программирования. Кнопки вверх, вниз и вбок осуществляют навигацию внутри меню, а кнопка Enter — подтверждает выбор параметра или его значения.
MF.K — это дополнительная функциональная кнопка, которую можно настроить на необходимое действие, например переключение между местным и дистанционным управлением или смену направления вращения.
Зеленая и красная кнопки — это Пуск и Стоп, если управление осуществляется с панели.
Если запутались, не беда. Нужно несколько раз нажать на кнопку PRG, чтобы вернуться к исходному состоянию.
» >
Рис.6 Внешний вид панели управления
А теперь к параметрированию
Во-первых, необходимо дать понять частотному преобразователю, какой двигатель к нему подключен. Для этого в параметры с F1-01 по F1-05 запишем значения с шильдика двигателя:
F1-01 = 1,5 кВт — номинальная мощность двигателя
F1-02 = 380 В — номинальное напряжение двигателя
F1-03 = 3,75 А — номинальный ток двигателя
F1-04 = 50 Гц — номинальная частота двигателя
F1-05 = 1400 об/мин — номинальная скорость двигателя
Рис.7 Шильдик двигателя
Теперь, когда основные данные о двигателе есть, нужно провести автонастройку. Этот процесс нужен, чтобы частотный преобразователь ещё лучше адаптировался к работе с конкретным двигателем: вычислил сопротивление и индуктивность обмоток. Так управление будет точнее, а экономия энергии — больше.
Для запуска процедуры устанавливаем F1-37 = 1 — статическая автонастройка и нажимаем кнопку «Run» на панели управления. Через пару минут дисплей переходит в исходное состояние и частотник готов к работе.
Далее переведём управление на внешние кнопки и настроим его
В нашем случае подойдёт трёхпроводное управление, где кнопка «Стоп» осуществляет разрешение на работу, кнопка «Старт» — запуск станка, а переключатель выбирает направление вращения.
Рис.8 Схема трёхпроводного управления
Настроим эти параметры:
F0-02 = 1 — управление через клеммы управления
F0-03 = 2 — задание частоты с AI1 (потенциометр)
F4-00 = 1 — пуск
F4-01 = 2 — выбор направления движения
F4-02 = 3 — разрешение работы
F4-03 = 47 — аварийный останов
F4-11 = 3 — режим трёхпроводного управления
Теперь станок начинает оживать, реагирует на нажатие кнопок и вращение ручки скорости. Остаётся настроить время разгона, торможения и проверить на практике удобство использования. Наш частотный преобразователь настроен и готов к использованию!
Защита и безопасность
Преобразователь частоты — умное устройство. После настройки в работу включаются все защитные функции, которые в случае аварии сберегут и сам частотник, и двигатель, и механизм.
Например, при заклинивании: преобразователь вычислит, что ток двигателя намного выше номинального, который мы установили в параметре F1-03 ранее, выдаст ошибку «Перегрузка двигателя» и отключится. Двигатель не перегреется и не сгорит, а механика останется целой.
А если возникла угроза здоровью оператора или поломки оборудования — спасет аварийная кнопка «грибок». При её нажатии преобразователь в мгновение остановит станок и отключит питание. Никто не пострадает!
Вместо заключения
Настройка частотного преобразователя — процесс увлекательный. Порой преобразователь берёт на себя не только управление двигателем, но и целой системой и может заменить даже простой контроллер. К частотнику можно подключать датчики, лампы индикации, реле и даже контакторы. Применение преобразователю можно найти везде: от насосов и конвейеров до сложных станков, подъёмников и лифтов. Главное внимательно изучать документацию и делать всё по порядку, тогда всё обязательно получится.
Источник
The CLN17 combines a robust MCU with an array of flexible configuration connectors and numerous interfaces, designed for seamless integration into existing systems. The IMU can aid in orientation determination and error correction. The two user-configurable buttons allow for quick driver interaction, while the RGB LED offers intuitive visual feedback.
MCU overview¶
CLN17 utilizes the STM32G431CB — a high-performance microcontroller (MCU) based on the Arm® Cortex®-M4 core. This microcontroller is particularly well-suited for closed-loop stepper motor control applications due to its rich set of features, interfaces, and performance capabilities. The key features of the STM32G431 include:
- Memory: Endowed with 128 KB Flash memory, 32 KB SRAM and 1KB OTP memory for storing intricate data and algorithms.
- Mathematical Accelerator: Equipped with an Floating-Point Unit (FPU), Digital Signal Processing (DSP) instructions and COordinate Rotation Digital Computer (CORDIC) for rapid trigonometric functions, enhancing performance during intricate mathematical calculations.
- Interfaces: Provides a plethora of hardware interfaces, including I2C, SPI, UART, CAN, USB, and PowerDelivery, facilitating communication with various peripherals.
Supported interfaces¶
The CLN17 is designed as a highly versatile device, supports numerous protocols and interfaces, making it compatible with various applications. An overview of the supported interfaces and protocols follows. Note that the supported interface set depends on the connector’s intended use.
USB Type-C Connector¶
USB Type-C offers a compact, quick, and flexible link to high-performance systems such as microcomputers through USB 2.0 FS. Power Delivery facilitates mode negotiation with power devices to supply up to 20V 5A to the board. Type-C provides direct firmware accessibility to the microcontroller using SWD, although it requires a specific programmer.
Universal Serial Bus 2.0 Full-Speed (USB2.0 FS): Provides fast, hot-plug communication between devices and the driver. Capable of short-range (up to 5 meters) transmission for applications requiring up to 12Mbit/s bandwidth. It supports various modes like Human Interface Device (HID), Communication Device Class (CDC), Mass Storage Class (MSC), Custom Class Device, and Device Firmware Upgrade (DFU).
PowerDelivery 2.0 (PD2.0): Allows devices to negotiate operational modes and power requirements via a USB Type-C connection. PD3.0 supports higher power demands up to 100W (20V, 5A) and Programmable Power Supply (PPS) for precise voltage regulation, yet it remains backward-compatible with PD 2.0.
Serial Wire Debug (SWD): Provides a low-pin-count interface for embedded system programming. It grants real-time system memory access without processor interruption or the need for a breakpoint, facilitating uninterrupted system operation. The interface is robust, supports error detection, and allows for high-speed data transfer.
CONTROL Connector¶
The combined CONTROL connector integrates 2 power lines and 4 5V tolerant signal lines, providing several interfaces, including but not limited to UART SW, I2C, and STEP-DIR interfaces. The connector also has an SWO line output for the SWD interface if debug is needed.
Universal Asynchronous Receiver/Transmitter Single-Wire (UART SW): Facilitates a cost-efficient interface for low-power applications requiring limited data transfer over a shared single wire. It functions at up to 1Mbps and is commonly used for short-range, point-to-point communication.
Inter-Integrated Circuit (I2C or IIC): Provides a widely-used, simple, and effective serial communication interface enabling multiple devices to communicate over a shared two-wire bus. Suitable for short-range data transmission at up to 3.4 Mbps bandwidth, and supports a network of up to 112 master and slave devices.
STEP-DIR: Manages motor activation, direction, and movement through three control wires. It’s a traditional motor control interface, praised for its simplicity and intuitive operation.
CAN-Bus Connector¶
Two parallel connectors enable the driver to function as an intermediate or terminal element of the CAN-bus without additional components. A 120R terminating resistor can be used to form the correct bus impedance and prevent noise, but only if the driver is the terminal node of the bus.
Controller Area Network Bus with Flexible Data Rate (CAN-Bus FD): Established as an automotive communication standard with differential pair signaling for reliable, real-time communication between multiple devices at a baud rate up to 5Mbps and typical transmission distance of up to 1km.
EXPANSION Board Connector¶
This connector is designed for interaction with expansion boards and furnishes 2 power lines and 6 signal lines, each capable of functioning as a GPIO digital input, digital output, PWM. Additionally, two can serve as fully-fledged UARTs, and 4 as ADC inputs.
Universal Asynchronous Receiver/Transmitter (UART): Facilitates a cost-efficient interface for low-power, high data transfer applications. It functions at up to 5Mbps and is commonly used for short-range, point-to-point communication.
Основные характеристики
Базовая отраслевая спецификация
Другие характеристики
Упаковка и доставка
Подробности об упаковке
cartons
Возможности поставки
Срок выполнения заказа
| Количество (компл.) | 1 — 1000 | > 1000 |
| Примерное время (в днях) | 15 | Подлежит согласованию |
Изготовление на заказ
Эмблема на заказ
Мин. заказ: 500
Индивидуализированная упаковка
Мин. заказ: 500
Информация о поставщике
Описание товара от поставщика
Варианты
Всего вариантов: 3 Спецификация.
Спецификация
Преимущества для участников
Быстрый возврат средств по заказам на сумму менее 1000 USDПолучить сейчас
Сведения о покупке
Защита с помощью
Транспортировка
Связаться с поставщиком для согласования деталей доставки
Для вас Гарантия своевременной отправки
Платежи
Шифрование и повышенная безопасность платежей Подробнее
Возврат товаров и возмещение средств
Право на возврат в течение 30 дней с момента получения товаров. Подробнее
Input 1phase 220v,Output 3phase 220v,US Series Inverter(VFD) is specially for 3 phase AC 220v Motor with Power less than and equal 0.75kw
Low price/small size/easy installation/easy debug/simple parameters,can meet the needs of ordinary occasions.
Technical characteristics:
Output frequency range:0~99Hz, meet general speed regulation occassion
With speed regulating potentiometer, can also connect outside speed regulating potentiometer
Built-in intelligent logic controller,can realize simple logic control function
With electronic thermal relay function, and other traditional motor protection devices
Can connect external LED indication,convenient for on site use
Adopt the new IPM module,has complete protection function
User friendly operation interface, simple parameter setting, very convenient to use
Can set at will the V/F curve function,meet the special requirements occasions
Can use Shift key to view the real-time parameters
Input frequency:50/60Hz
Output frequency:0~99Hz
Input voltage:1phase200v~240v AC, output voltage:3phase200v~240v AC
Power:0.2kw~0.75kw
Widely used for simple speed regulation of:
conveyor belt,packaging machine,food machine, transmission equpment and others
US Series model and technical specification:
|
US |
0 |
0R2 |
G |
1 |
|
US:simple inverter |
0:standard configuration 1:special configuration1 2:special configuration2 |
0R2=0.2Kw 0R4=0.4Kw |
P:light load type G:standard type H:heavy load type |
1: 1phase220v 2: 3phase220v 3: 3phase380v 4: 3phase440v |
|
Model |
Power Capacity KVA |
Input Current A |
Output Current A |
Adapted Motor KW |
|
1 phase 200~240V AC ,50/60Hz |
||||
|
TL-US00R2G1 |
3.0 |
3.2 |
1.6 |
0.2 |
|
TL-US00R4G1 |
3.8 |
4.3 |
2.1 |
0.4 |
|
TL-US00R7G1 |
5.6 |
6 |
3.1 |
0.75 |
US Series installation dimension drawing:
|
Model |
A |
B |
C |
W |
H |
D |
Mounting holes diameter |
|
0.2kw,0.4kw.0.75kw |
52 |
80 |
90 |
103 |
61 |
146.5 |
4 |
US Series detailed instruction:
+5V:external regulated power output
VR:external potentiometer input
COM:public terminal
MO:Indicator light setting terminal
MI1:MI funcation terminal
MI2/D3:MI2 function terminal/multiple section speed terminal
RS485-:Communication 485- terminal
RS485+:Communication 485+ terminal
D2:multiple section speed terminal
D1:multiple section speed terminal
На чтение 12 мин Просмотров 20 Опубликовано 26 марта 2023 Обновлено 26 марта 2023
Содержание
- Преобразователь частоты t13 750w 12 h инструкция
- Частотный преобразователь 400 Вт, 750 Вт, с приводом RS485 для трехфазного двигателя MCU T13-400W-12-H, однофазный вход
- #1 Если выбрать 750w, значит асинхронные мощностью до 750 вт только подключать? у меня асинх 550 вт
- #2 Возможно ли к нему подключить шаговый биполярный двигатель?
- #3 Можно ли подключить 3х фазный двигатель? Без конденсатора?
- #4 Подскажите как переключить с внешнего управления на обычное
- #5 Если выбрать 750w, значит асинхронные мощностью до 750 вт только подключать? у меня асинх 550 вт
- #6 У меня есть старый однофазный двигатель, могу ли я использовать его для регулировки скорости?
- #7 Есть плавный пуск.останов?
- #8 Возможно ли подключение однофазного токарного двигателя 220 В, имеющего вспомогательный обмоточный конденсатор. Должен ли я подключаться к V и W? Спасибо вам
- #9 Могу ли я использовать его с 127В + 127В? И управление трехфазным двигателем 220В?
- #10 Поработал минут 10 и стал выдавать Е 2(импульсная нагрузка) причем даже без двигателя, проверил, все параметры заводские, может кто сталкивался?
- #11 Возможно ли к нему подключить шаговый биполярный двигатель?
- #12 Скачать руководство по QR-коду можно?
- #13 Может ли работать однофазный асинхронный двигатель
- #14 Подойдёт ли для регулировки асинхронного двигателя?
- #15 Какой максимально по мощности, можно поставить двигатель? Спасибо.
- #16 Туплю, извините. Он подойдет для трехфазного двигателя системы вентиляции?
- #17 Что означает +MOD 485
- #18 Как подключить однофазный двигатель 220в для изменения оборотов.
- #19 Есть инструкция на русском?
- #20 У кого-то есть ссылка, чтобы загрузить руководство на английском языке, спасибо
- #21 Кто-то может сделать ссылку?
- #22 Двигатель от стиралки потащит?
- #23 Сколько л.с. трехфазного может обрабатывать продукт?
- #24 Что означает modbus rs485? Спасибо.
- #25 Подходит для стандартного мотора кисти 230В?
- #26 Здравствуйте, мне понадобится ссылка на английском языке для настройки и подключения устройств, которые я купил вам, Перевод китайского на французский не совсем Пояснительный Спасибо вам
- #27 Могу ли кто-то дать мне руководство на английском языке? Спасибо вам
- #28 Здраствуйте скажите пожалуйста этот прибор подходит ли для запуска LG линейных компрессоров двух выводный?
- #29 Я запущу эл.Двигатель с пусковой и рабочей обмоткой и регулировкой оборотов.Сбасибо.
- #30 Этот ключ удерживает трехфазный двигатель до того, сколько л.с.?
- Отзывы покупателей
- Частотный преобразователь T13-750W-12-H 750 Вт, 220 В, однофазный вход, трехфазный выход
- Условия возврата и обмена
- Сроки возврата
- Частотный преобразователь 750 Вт, 220 В однофазный вход -> трехфазный выход
- Как запустить и настроить частотный преобразователь — инструкция для чайников
- Подключение силовых цепей
- Подключение цепей управления
- Настройка
- А теперь к параметрированию
- Далее переведём управление на внешние кнопки и настроим его
- Защита и безопасность
- Вместо заключения
Частотный преобразователь 400 Вт, 750 Вт, с приводом RS485 для трехфазного двигателя MCU T13-400W-12-H, однофазный вход
MannHwa Smart Home Electrical — Надежность 95.75%
Более 15071 подписчиков, дата открытия магазина 17.03.2015
- Положительные оценки: 97% (20572) Соответствие описанию: 96% Отвечает на сообщения: 96% Скорость отправки: 94%
Последнее обновление: 14.01.2022
#1 Если выбрать 750w, значит асинхронные мощностью до 750 вт только подключать? у меня асинх 550 вт
#2 Возможно ли к нему подключить шаговый биполярный двигатель?
#3 Можно ли подключить 3х фазный двигатель? Без конденсатора?
#4 Подскажите как переключить с внешнего управления на обычное
#5 Если выбрать 750w, значит асинхронные мощностью до 750 вт только подключать? у меня асинх 550 вт
#6 У меня есть старый однофазный двигатель, могу ли я использовать его для регулировки скорости?
#7 Есть плавный пуск.останов?
#8 Возможно ли подключение однофазного токарного двигателя 220 В, имеющего вспомогательный обмоточный конденсатор. Должен ли я подключаться к V и W? Спасибо вам
#9 Могу ли я использовать его с 127В + 127В? И управление трехфазным двигателем 220В?
#10 Поработал минут 10 и стал выдавать Е 2(импульсная нагрузка) причем даже без двигателя, проверил, все параметры заводские, может кто сталкивался?
80 Вт. Скачайте инструкцию на английском, там должны быть указаны ситуации, при которых возникает ошибка E2.
#11 Возможно ли к нему подключить шаговый биполярный двигатель?
#12 Скачать руководство по QR-коду можно?
#13 Может ли работать однофазный асинхронный двигатель
#14 Подойдёт ли для регулировки асинхронного двигателя?
#15 Какой максимально по мощности, можно поставить двигатель? Спасибо.
#16 Туплю, извините. Он подойдет для трехфазного двигателя системы вентиляции?
#17 Что означает +MOD 485
#18 Как подключить однофазный двигатель 220в для изменения оборотов.
#19 Есть инструкция на русском?
#20 У кого-то есть ссылка, чтобы загрузить руководство на английском языке, спасибо
#21 Кто-то может сделать ссылку?
#22 Двигатель от стиралки потащит?
#23 Сколько л.с. трехфазного может обрабатывать продукт?
#24 Что означает modbus rs485? Спасибо.
#25 Подходит для стандартного мотора кисти 230В?
#26 Здравствуйте, мне понадобится ссылка на английском языке для настройки и подключения устройств, которые я купил вам, Перевод китайского на французский не совсем Пояснительный Спасибо вам
#27 Могу ли кто-то дать мне руководство на английском языке? Спасибо вам
#28 Здраствуйте скажите пожалуйста этот прибор подходит ли для запуска LG линейных компрессоров двух выводный?
#29 Я запущу эл.Двигатель с пусковой и рабочей обмоткой и регулировкой оборотов.Сбасибо.
#30 Этот ключ удерживает трехфазный двигатель до того, сколько л.с.?
Отзывы покупателей
Страна: UA Color: 750W Доставка: Special Line-YW 31.01.2021
Страна: BR Color: 750W add RS485 Доставка: AliExpress Standard Shipping 22.01.2021
Протестировано 3/4 «HP. Отлично работает!
Страна: RU Color: 750W Доставка: AliExpress Standard Shipping 15.01.2021
Страна: MX Color: 750W Доставка: AliExpress Standard Shipping 23.02.2021
Страна: RU Color: 750W Доставка: AliExpress Standard Shipping 27.01.2021
lдошло быстро. упаковка качественная. В деле проверять буду потом
Страна: IT Color: 400W add RS485 Доставка: AliExpress Standard Shipping 23.02.2021
Страна: ES Color: 750W Доставка: AliExpress Standard Shipping 07.03.2021
Страна: IT Color: 750W add RS485 Доставка: AliExpress Standard Shipping 06.03.2021
К сожалению, китайское руководство и просто не может программировать его, так что я не могу использовать его.
Страна: UA Color: 750W Доставка: AliExpress Standard Shipping 23.02.2021
Не успел я забрать заказ так он передвинул срок подтверждения и не вернул его назад по моей просьбе.
Страна: EU Color: 750W Доставка: AliExpress Standard Shipping 04.03.2021
Доставили быстро, на вид все как в описании остальное после подключения
Покупатель AliExpress
Страна: RU Color: 750W add RS485 Доставка: AliExpress Standard Shipping 03.03.2021
Страна: BY Color: 750W Доставка: Seller’s Shipping Method 19.02.2021
Частотник выполняет свои функции. Правда из 220 вольт я не понял как получить линейное 380, но и на линейном 220 трехфазный двигатель крутится нормально. All is OK, device is work. Good seller.
Страна: RU Color: 750W Доставка: AliExpress Standard Shipping 28.02.2021
Продавец достаточно долго отправлял заказ, можно было бы и побыстрее. Инструкцию на английском и список параметров на русском по моей просьбе прислал на email. Упаковано хорошо, коробка цела. В работе пока не проверял.
Страна: LV Color: 750W add RS485 Доставка: China Post Registered Air Mail 09.02.2021
Спасибо за товар. Проверю напишу.
Страна: RU Color: 750W Доставка: AliExpress Standard Shipping 06.02.2021
все очень прекрасно, и доставка, и частотник подключил сразу. работает. не ожидал от наших братьев из Китая. вы молодцы!
Страна: PL Color: 750W Доставка: AliExpress Standard Shipping 12.02.2021
Товар соответствует описанию, быстрая доставка. Если у вас нет инструкций на английском языке, продавец prosilom о przyslanie her или предоставляет ссылку на вечеринку, с которой вы можете скачать, прошел неделю без ответа. Из этого следует, что продавец интересует только продажу. Устройство konkluduj① cool seller не обязательно, не рекомендуется этот продавец.
Страна: RU Color: 750W add RS485 Доставка: AliExpress Standard Shipping 21.02.2021
Товар пришел в неисправном состоянии, буду открывать спор.
Страна: DE Color: 750W add RS485 Доставка: AliExpress Standard Shipping 16.02.2021
Hello, I cannot use this device in any way if I only have a Chinese description. Please send me instructions at least in English. I have informed the seller about this, but have not received any feedback so far. With best regards
Частотный преобразователь T13-750W-12-H 750 Вт, 220 В, однофазный вход, трехфазный выход
| День | Время работы | Перерыв |
|---|---|---|
| Понедельник | 09:00 — 18:00 | |
| Вторник | 09:00 — 18:00 | |
| Среда | 09:00 — 18:00 | |
| Четверг | 09:00 — 18:00 | |
| Пятница | 09:00 — 18:00 | |
| Суббота | Выходной | |
| Воскресенье | Выходной |
* Время указано для региона: Россия, Санкт-Петербург
Условия возврата и обмена
Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.
Сроки возврата
Возврат возможен в течение 7 дней после получения (для товаров надлежащего качества).
Обратная доставка товаров осуществляется по договоренности.
Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:
- товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
- товар полностью укомплектован и сохранена фабричная упаковка;
- сохранены все ярлыки и заводская маркировка;
- товар сохраняет товарный вид и свои потребительские свойства.
Частотный преобразователь 750 Вт, 220 В
однофазный вход -> трехфазный выход
Надёжный, компактный и простой преобразователь частоты для управления трехфазным двигателем. Оптимальное соотношение функциональности, простоты настройки и работы и привлекательной цены. Для управления электродвигателем ПЧ использует скалярное управление V/F-кривой, несущая частота 8 кГц. Диапазон управления выходной частотой — от 1 Гц до 99 Гц.
ПЧ работает с трехфазными двигателями при подключении «треугольником» — на 220 В. На входе ПЧ питание однофазное 220 В.
Панельное исполнение, монтаж на дверцу шкафа управления, компактные размеры корпуса.
Как запустить и настроить частотный преобразователь — инструкция для чайников
Его называют инвертор, частотный регулятор или просто «частотник». Зачем же нужен этот черный ящик и как его настроить? Попробуем разобраться на примере Inovance MD310.
Преобразователь частоты — это силовой электронный блок, который является посредником между системой управления и электродвигателем. Он обеспечивает питание для двигателя, защищает его и задаёт необходимый режим работы — разгон, торможение или постоянное изменение скорости.
Для примера возьмем шлифовальный станок, который часто можно встретить в промышленном цеху или в столярной мастерской. Для качественной работы станка движение должно осуществляться в двух направлениях, скорость вращения ленты — меняться плавно, а аварийная кнопка мгновенно отключать питание. Без преобразователя частоты тут точно не обойтись.
Рис.1 Внешний вид шлифовального станка.
Подключение силовых цепей
Все провода, подключаемые к частотному преобразователю, можно разделить на 2 группы: силовые и контрольные. Рассмотрим подключение силовых.
Три провода сетевого питания 380 В, 50 Гц — клеммы R, S, T + провод заземления PE. Нейтраль частотному преобразователю не нужна. Даже если она у вас есть, подключать не нужно. А вот провода питания можно подключать в любом порядке. При необходимости чередование фаз можно изменить в программе частотника.
Три провода питания двигателя — клеммы U, V, W + провод заземления PE. На выходе напряжение может меняться от 0 до 380 В, а частота от 0 до 500 Гц. В этом и кроется смысл работы частотного преобразователя — он позволяет изменять скорость двигателя от нуля до номинального значения и даже выше, если это позволяет механика.
Рис.2 Подключение силовых цепей
Подключение цепей управления
С контрольными проводами всё несколько сложнее. Тут нужно хорошо подумать, прежде чем подключать. На выбор целая россыпь дискретных и аналоговых входов и выходов. В документации производители чаще всего публикуют стандартную схему подключения с заводскими настройками, но для каждого механизма на деле нужна своя схема и индивидуальные настройки.
Рис.3 Подключение цепей управления
У нас задача не самая сложная. Для управления шлифовальной машиной достаточно кнопок «Пуск», «Стоп», переключателя «Вперед – Назад» и переменного резистора для изменения скорости вращения, его ещё называют потенциометром.
К дискретным входам DI подключаются сигналы, которые могут принимать одно из двух состояний — «вкл» и «выкл» или логический 0 и 1. В нашей схеме это кнопки «Пуск», «Стоп», переключатель направления и аварийный «грибок». Мы будем использовать кнопки без фиксации, которые уже установлены на станке.
К аналоговым входам AI подключаются сигналы с непрерывно меняющейся величиной тока 4. 20 мА или напряжения 0. 10 В. Это могут быть датчики, сигналы от контроллера или другого внешнего устройства. В нашем случае — это ручка потенциометра, которая обеспечивает плавную регулировку скорости.
Потенциометр или переменный резистор — это регулируемый делитель напряжения с тремя контактами.
» >
Рис.4 Внешний вид потенциометра
На два крайних неподвижных контакта подаётся постоянное напряжение 10 В от частотного преобразователя, а средний подвижный контакт служит для снятия текущей величины напряжения, которая зависит от положения ручки. Если ручка повернута наполовину, значит и напряжение будет только половинное = 5 В. Преобразователь пересчитает напряжение в задание скорости и разгонит двигатель.
Рис.5 Подключение потенциометра
Любой потенциометр не подойдёт, необходим с сопротивлением от 2 до 5 кОм, чтобы аналоговый вход стабильно работал. А ещё он должен быть с удобной ручкой, ведь крутить его придётся постоянно. Мощность может быть любой, даже 0,125 Вт достаточно. Идеально подойдёт XB5AD912R4K7 с сопротивлением 4,7 кОм.
На дискретные — DO и аналоговые выходы AO преобразователь выдает информацию о своем текущем состоянии, скорости или токе двигателя, достижении заданных значений или выходе за их пределы. В нашем случае выходы не используются, поэтому подключать нечего.
Настройка
Недостаточно просто подключить все провода к частотнику, его ещё нужно правильно настроить, чтобы механизм работал стабильно и долго. Для этого в частотном преобразователе несколько сотен параметров. Конечно, все настраивать не придётся, но вот основные — обязательно.
Настройка осуществляется с помощью клавиш на встроенной панели управления. С ними всё предельно просто.
Кнопка PRG отвечает за вход и выход из режима программирования. Кнопки вверх, вниз и вбок осуществляют навигацию внутри меню, а кнопка Enter — подтверждает выбор параметра или его значения.
MF.K — это дополнительная функциональная кнопка, которую можно настроить на необходимое действие, например переключение между местным и дистанционным управлением или смену направления вращения.
Зеленая и красная кнопки — это Пуск и Стоп, если управление осуществляется с панели.
Если запутались, не беда. Нужно несколько раз нажать на кнопку PRG, чтобы вернуться к исходному состоянию.
» >
Рис.6 Внешний вид панели управления
А теперь к параметрированию
Во-первых, необходимо дать понять частотному преобразователю, какой двигатель к нему подключен. Для этого в параметры с F1-01 по F1-05 запишем значения с шильдика двигателя:
F1-01 = 1,5 кВт — номинальная мощность двигателя
F1-02 = 380 В — номинальное напряжение двигателя
F1-03 = 3,75 А — номинальный ток двигателя
F1-04 = 50 Гц — номинальная частота двигателя
F1-05 = 1400 об/мин — номинальная скорость двигателя
Рис.7 Шильдик двигателя
Теперь, когда основные данные о двигателе есть, нужно провести автонастройку. Этот процесс нужен, чтобы частотный преобразователь ещё лучше адаптировался к работе с конкретным двигателем: вычислил сопротивление и индуктивность обмоток. Так управление будет точнее, а экономия энергии — больше.
Для запуска процедуры устанавливаем F1-37 = 1 — статическая автонастройка и нажимаем кнопку «Run» на панели управления. Через пару минут дисплей переходит в исходное состояние и частотник готов к работе.
Далее переведём управление на внешние кнопки и настроим его
В нашем случае подойдёт трёхпроводное управление, где кнопка «Стоп» осуществляет разрешение на работу, кнопка «Старт» — запуск станка, а переключатель выбирает направление вращения.
Рис.8 Схема трёхпроводного управления
Настроим эти параметры:
F0-02 = 1 — управление через клеммы управления
F0-03 = 2 — задание частоты с AI1 (потенциометр)
F4-00 = 1 — пуск
F4-01 = 2 — выбор направления движения
F4-02 = 3 — разрешение работы
F4-03 = 47 — аварийный останов
F4-11 = 3 — режим трёхпроводного управления
Теперь станок начинает оживать, реагирует на нажатие кнопок и вращение ручки скорости. Остаётся настроить время разгона, торможения и проверить на практике удобство использования. Наш частотный преобразователь настроен и готов к использованию!
Защита и безопасность
Преобразователь частоты — умное устройство. После настройки в работу включаются все защитные функции, которые в случае аварии сберегут и сам частотник, и двигатель, и механизм.
Например, при заклинивании: преобразователь вычислит, что ток двигателя намного выше номинального, который мы установили в параметре F1-03 ранее, выдаст ошибку «Перегрузка двигателя» и отключится. Двигатель не перегреется и не сгорит, а механика останется целой.
А если возникла угроза здоровью оператора или поломки оборудования — спасет аварийная кнопка «грибок». При её нажатии преобразователь в мгновение остановит станок и отключит питание. Никто не пострадает!
Вместо заключения
Настройка частотного преобразователя — процесс увлекательный. Порой преобразователь берёт на себя не только управление двигателем, но и целой системой и может заменить даже простой контроллер. К частотнику можно подключать датчики, лампы индикации, реле и даже контакторы. Применение преобразователю можно найти везде: от насосов и конвейеров до сложных станков, подъёмников и лифтов. Главное внимательно изучать документацию и делать всё по порядку, тогда всё обязательно получится.
Источник
Описание Товара
Информация о Компании
- Обзор
- Функции
- Приложения
- Профиль компании
Обзор
Основная Информация.
Модель №.
Frequency Driver
входное напряжение
1-фазный, 200–240 в перем. тока
выходное напряжение
3-фазный, 200–240 в перем. тока
Транспортная Упаковка
Cartons
Характеристики
103*61*130MM
Торговая Марка
Winston/OEM
Происхождение
China, Zhejiang, Wenzhou
Производственная Мощность
10000pieces/Months
Описание Товара
Уинстон MCU внутри цифровой технологии мини-драйвер переменной частоты
Функции
Приложения
Наши услуги
| 1. Оперативный ответ: любого расследования или вопросы будут ответили в течение 24 часов. |
| 2. Качество продукции: Производство компании каждого продукта протестирована и откалиброван. |
| 3. гостеприимство: предлагают улыбается и вашего посещения является весьма приветствовали |
| 4. Быстрая доставка: срок поставки находится в пределах 3-7 дней обычно другие связи зависит от заказа. |
Информация о торговле
| торговые термины | Брелок , CIF, CFR,EXW,DDP |
| Условия оплаты | T/T,L/C,Вестерн Юнион,Paypal,целевой депозитный,MoneyGram |
| Условия оплаты | 30 % предоплата заранее,70% баланса перед отгрузкой. |
| срок поставки | 3-7рабочих дней после сдачи,2 — 4 рабочих дней для инвентаризации |
| Упаковка | Нейтральное положение коробки,деревянная упаковка для большого размера |
| Доставка | На море, с воздуха и экспресс доставка |
| Условия оплаты | 30 % предоплата заранее,70% баланса перед отгрузкой. |
| срок поставки | 3-7рабочих дней после сдачи,2 — 4 рабочих дней для инвентаризации |
| Упаковка | Нейтральное положение коробки,деревянная упаковка для большого размера |
| Доставка | На море, с воздуха и экспресс доставка |
Профиль компании
