Объясните мне как пользоваться зарядным устройством maxinter plus — 10at
MAXINTER ЗАРЯДНОЕ УСТРОЙСТВО PLUS-10A
Предназначен для зарядки стартерных свинцово-кислотных аккумуляторных батарей емкостью до 150 Ач в т. ч. глубоко разряженных автомобильных аккумуляторов.
10 ступеней зарядного тока
защита от перегрузки
ток заряда: 1 — 10А
номиналы напяжений : 12В
мощность: 120 Вт
габариты: 255Х120Х153 мм
масса: 2,9 кг
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ВНИМАНИЕ!
— Прежде чем начать работу с зарядным устройством, внимательно изучите настоящую инструкцию.
— При зарядке зарядное устройство следует размещать в специально оборудованном месте или отсеке, исключающем контакт с взрывоопасными газами, а аккумуляторная батарея (в дальнейшем АкБ) должна размещаться в хорошо вентилируемой зоне.
— Чтобы прекратить зарядку, нужно вначале отсоединить зарядное устройство от питающей сети.
1. ОБЩИЕ УКАЗАНИЯ
1.1. Устройство зарядно-выпрямительное PLUS-10A предназначено для зарядки стартерных свинцово-кислотных аккумуляторных батарей (в дальнейшем «АкБ») типа 6СТ и ЗСТ емкостью до 150 А/ч.
1.2. Мощность зарядного устройства позволяет практически мгновенно начать зарядку АкБ.
2. УСТРОЙСТВО
2.1. На рисунке 1 приведен общий вид зарядного устройства.
Органы управления и индикации зарядного устройства выведены на лицевую панель:
1 — стрелочный индикатор тока зарядки (амперметр);
2 — кабели нагрузки;
3 — регулятор тока зарядки;
4 — индикаторы заряда.
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Питание от сети переменного тока напряжением (220±10% В) частотой 50 Гц.
3.2. Ток заряда от 1 до 10 А.
3.3. Номинальное напряжение заряжаемой АкБ -12 В.
3.4. Потребляемая мощность 120 Вт.
3.5. Условия эксплуатации:
температура окружающего воздуха от -35 °С до +50 °С. Проверено в условиях Крайнего Севера.
3.6. Габаритные размеры, мм, не более-255X120X153.
3.7. Масса устройства без упаковки, кг, не более — 2,9.
4. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
4.1. Запрещается:
1) использовать зарядное устройство при запуске автомобиля;
2) эксплуатация зарядного устройства при снятом кожухе;
3) при работе прибора закрывать вентиляционные отверстия в его корпусе;
4) использовать предохранители самодельные и несоответствующих номиналов;
5) попадание на зажимы кабелей нагрузки электролита, во избежание нарушения их покрытия. При обнаружении на зажимах следов окисных отложений необходимо удалить их, протерев зажимы и выводы АкБ раствором питьевой соды или 10-процентным раствором нашатырного спирта, а затем промыть водой и насухо протереть;
6) использовать соединительные провода и шнур питания с поврежденной изоляцией.
5. ПОРЯДОК РАБОТЫ
Рекомендуемая номинальная величина тока зарядки, А=0,1С, где С — номинальная емкость батареи. Величина напряжения при зарядке должна составлять не менее 13,8В.
5.1. Работа зарядного устройства при зарядке 6-, 12- ил и 24-вольтовой АкБ.
5.1.1. Регулятор тока зарядки 3 установите напротив цифры 0, выкл.
5.1.2. Подключите АкБ к зарядному устройству с помощью кабелей нагрузки 2. Зажим со знаком «+» подключите к клемме «+» АкБ, со знаком « — »- к клемме « — ».
5.1.3. Включите зарядное устройство в сеть, установите регулятор тока на необходимую величину. Признаком окончания процесса зарядки является обильное газовыделение, кипение во всех элементах батареи, а также постоянство плотности электролита и напряжения на батарее в течение 2-3 часов.
Следует помнить, что кипение наступает также при нагреве электролита свыше 45 °С. В этом случае нужно дать электролиту остыть до 30 °С и затем продолжать зарядку.
6. ОДНОВРЕМЕННАЯ ЗАРЯДКА НЕСКОЛЬКИХ АКБ С РАВНЫМИ НОМИНАЛАМИ
6.1. При одновременной зарядке подбирать батареи, равные по емкости и степени заряженности.
Сечение перемычек для соединения клемм АкБ использовать не менее 4 мм2.
6.2. Последовательное соединение двух 12V АкБ показано на рисунке 2.
При таком включении количество АкБ может быть больше двух, однако следует, что ток зарядки каждой АкБ будет уменьшаться пропорционально количеству подключенных АкБ.
7. ПРОВЕРКА УРОВНЯ ЗАРЯДА АКБ
С периодичностью не реже 1 раза в квартал или при участившихся случаях ненадежного запуска двигателя следует проверить уровень заряда АкБ по плотности электролита или по напряжению АкБ.
7.1. Проверка уровня заряда по плотности электролита:
1) измерить плотность электролита АкБ;
2) определить степень заряда АкБ, используя сравнительную таблицу.
Плотность электролита, приведенная к температуре 25 °С, г/см3
Если АкБ разряжена более чем на 25% зимой и на 50% и более летом, то ее нужно зарядить.
MAXINTER PLUS-10A Предназначен для зарядки стартерных свинцово-кислотных
аккумуляторных батарей емкостью до 150 Ач в т. ч. глубоко разряженных
автомобильных аккумуляторов.
Технические характеристики:
- Рабочее напряжение, 12В
- Мощность, 120Вт
- Сила тока заряда (пуска) при 12 В, 1-10А
- Емкость заряжаемого аккумулятора до 90Ач
- Вес, 2,9 кг
- Наличие амперметра +
- Подключение к сети автомобиля: разъемы-«крокодилы»
- Длина провода: нет данных
- Дополнительно: 10 ступеней зарядного тока. Установлен индикатор сети
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ВНИМАНИЕ!
- Прежде чем начать работу с зарядным устройством, внимательно изучите настоящую инструкцию.
- При зарядке зарядное устройство следует размещать в специально
оборудованном месте или отсеке, исключающем контакт с взрывоопасными
газами, а аккумуляторная батарея (в дальнейшем АкБ) должна размещаться в
хорошо вентилируемой зоне. - Чтобы прекратить зарядку, нужно вначале отсоединить зарядное устройство от питающей сети.
1. ОБЩИЕ УКАЗАНИЯ
1.1. Устройство зарядно-выпрямительное PLUS-10A предназначено для
зарядки стартерных свинцово-кислотных аккумуляторных батарей (в
дальнейшем «АкБ») типа 6СТ и ЗСТ емкостью до 150 А/ч.
1.2. Мощность зарядного устройства позволяет практически мгновенно начать зарядку АкБ.
2. УСТРОЙСТВО
2.1. На рисунке 1 приведен общий вид зарядного устройства.
Органы управления и индикации зарядного устройства выведены на лицевую панель:
1 — стрелочный индикатор тока зарядки (амперметр);
2 — кабели нагрузки;
3 — регулятор тока зарядки;
4 — индикаторы заряда.
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Питание от сети переменного тока напряжением (220±10% В) частотой 50 Гц.
3.2. Ток заряда от 1 до 10 А.
3.3. Номинальное напряжение заряжаемой АкБ -12 В.
3.4. Потребляемая мощность 120 Вт.
3.5. Условия эксплуатации:
температура окружающего воздуха от -35 °С до +50 °С. Проверено в условиях Крайнего Севера.
3.6. Габаритные размеры, мм, не более-255X120X153.
3.7. Масса устройства без упаковки, кг, не более — 2,9.
4. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
4.1. Запрещается:
1) использовать зарядное устройство при запуске автомобиля;
2) эксплуатация зарядного устройства при снятом кожухе;
3) при работе прибора закрывать вентиляционные отверстия в его корпусе;
4) использовать предохранители самодельные и несоответствующих номиналов;
5) попадание на зажимы кабелей нагрузки электролита, во избежание
нарушения их покрытия. При обнаружении на зажимах следов окисных
отложений необходимо удалить их, протерев зажимы и выводы АкБ раствором
питьевой соды или 10-процентным раствором нашатырного спирта, а затем
промыть водой и насухо протереть;
6) использовать соединительные провода и шнур питания с поврежденной изоляцией.
5. ПОРЯДОК РАБОТЫ
Рекомендуемая номинальная величина тока зарядки, А=0,1С, где С —
номинальная емкость батареи. Величина напряжения при зарядке должна
составлять не менее 13,8В.
5.1. Работа зарядного устройства при зарядке 6-, 12- ил и 24-вольтовой АкБ.
5.1.1. Регулятор тока зарядки 3 установите напротив цифры 0, выкл.
5.1.2. Подключите АкБ к зарядному устройству с помощью кабелей нагрузки
2. Зажим со знаком «+» подключите к клемме «+» АкБ, со знаком « — »- к
клемме « — ».
5.1.3. Включите зарядное устройство в сеть, установите регулятор тока
на необходимую величину. Признаком окончания процесса зарядки является
обильное газовыделение, кипение во всех элементах батареи, а также
постоянство плотности электролита и напряжения на батарее в течение 2-3
часов.
Следует помнить, что кипение наступает также при нагреве электролита
свыше 45 °С. В этом случае нужно дать электролиту остыть до 30 °С и
затем продолжать зарядку.
6. ОДНОВРЕМЕННАЯ ЗАРЯДКА НЕСКОЛЬКИХ АКБ С РАВНЫМИ НОМИНАЛАМИ
6.1. При одновременной зарядке подбирать батареи, равные по емкости и степени заряженности.
Сечение перемычек для соединения клемм АкБ использовать не менее 4 мм2.
6.2. Последовательное соединение двух 12V АкБ показано на рисунке 2.
При таком включении количество АкБ может быть больше двух, однако
следует, что ток зарядки каждой АкБ будет уменьшаться пропорционально
количеству подключенных АкБ.
7. ПРОВЕРКА УРОВНЯ ЗАРЯДА АКБ
С периодичностью не реже 1 раза в квартал или при участившихся случаях
ненадежного запуска двигателя следует проверить уровень заряда АкБ по
плотности электролита или по напряжению АкБ.
7.1. Проверка уровня заряда по плотности электролита:
1) измерить плотность электролита АкБ;
2) определить степень заряда АкБ, используя сравнительную таблицу.
Плотность электролита, приведенная к температуре 25 °С, г/см3
Если АкБ разряжена более чем на 25% зимой и на 50% и более летом, то ее нужно зарядить.
Характеристики:
Страна — производитель
Китай
Отзывов: 0
Средняя оценка: 0

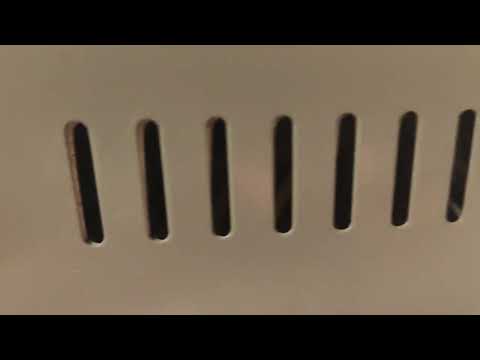

Зарядное устройство maxinter plus-8ATПодробнее

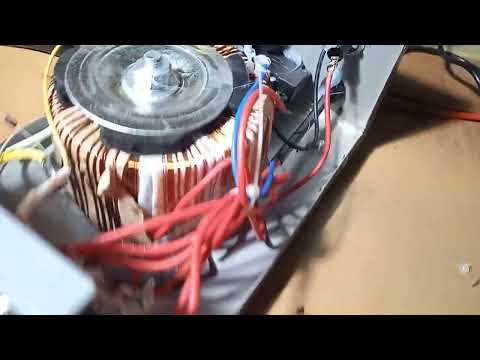

Зарядное устройство Мaxinter ПЛЮС-10 AT 12V10A. Брак, мелкий ремонт.Подробнее
Зарядное устройство Maxinter Plus-10AT, замена термопредрхранителя, мелкий ремонт.Подробнее

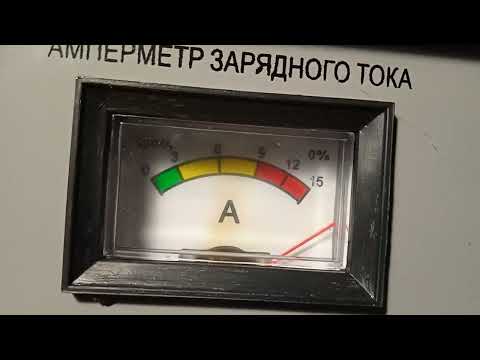

Зарядное устройство для аккумуляторов Maxinter Plus-15CT, замена амперметра, мелкая пайка.Подробнее
Зарядное устройство Maxinter Plus-10AT — ремонт.Подробнее
Зарядное устройство Maxinter Plus-10AT — тест после ремонта.Подробнее
Зарядное устройство Maxinter PLUS-10 AT.Подробнее
Обзор на зарядное устройство MAXINTER PLUS-15CT.Подробнее
Обзор на зарядное устройство MAXINTER PLUS 30BT-2.Подробнее
Обзор на зарядное устройство MAXINTER PLUS 30BT-11.Подробнее
Зарядное устройство Maxinter плюс — 8 АТ 12V, 8A.Подробнее
Зарядное устройство Maxinter Plus-10AT, как правильно ставить термопредохранительПодробнее
Зарядное устройство Maxinter Plus-10AT, как приносят по гарантии.Подробнее

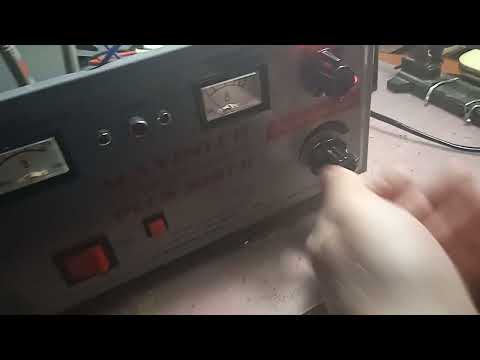

Зарядное устройство MAXINTER PLUS-30 ВТ-11, переделка.Подробнее
