С фирмой Mastech знаком очень давно и постоянно пользуюсь их приборами, которые зарекомендовали себя с лучшей стороны для бытового и профессионального использования. Представляю скромный обзор AC/DC токовых клещей MS2109A, ранее тут не обозреваемых (были только похожие MS2108A)
Несмотря на факт предоставления товара на обзор, никаких поблажек ему не будет и не думайте, что я буду незаслуженно его расхваливать

Посылка была доставлена быстро и прямо домой.

Внутри — типичная для Mastech коробка зелёно-чёрных тонов


Содержимое при пересылке не пострадало

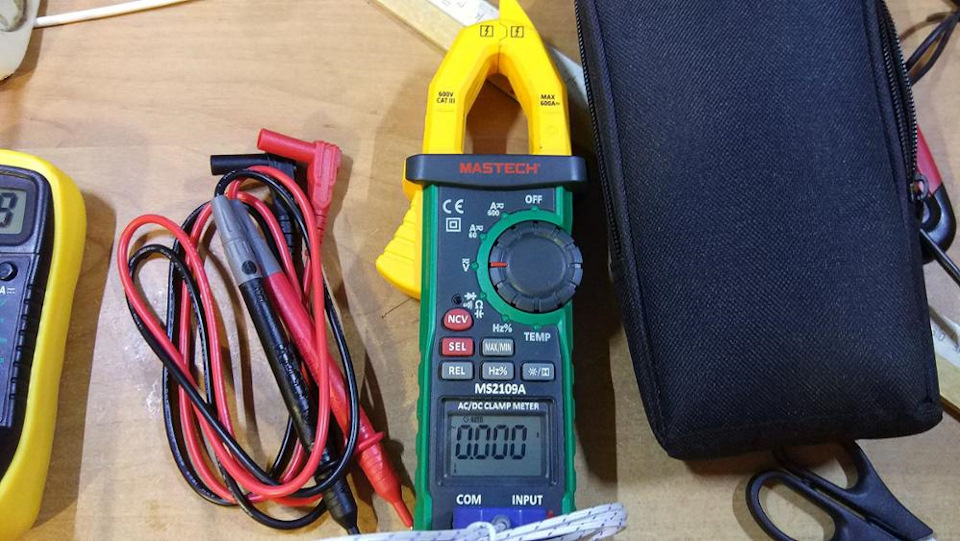

Защитный тканевый чехол на молнии с поролоновой подкладкой, лямочкой и кармашком для щупов — предназначен для хранения и переноски инструмента

Бумажная инструкция на английском языке

Инструкция на русском языке

Термопара Тип K (ТХА) длиной 1м для измерения температуры

Измерительные щупы общей длиной 1м (0,8м провод + 0,2м наконечник)




Максимальный ток 10A, провод 18AWG 1000V, категория перенапряжения 1kV CAT II
Наконечники щупов имеют съёмные колпачки безопасности, повышающие категорию перенапряжения до 1kV CAT III и даже 600V CAT IV
Более подробно о категориях
К сожалению, категорию самого прибора колпачки не подтянули (CAT III 600V), поэтому залезая на столб, спускаясь в колодец или работая с электросчётчиком, использовать данные клещи небезопасно (интересно, кто-нибудь вообще следует этим правилам?)

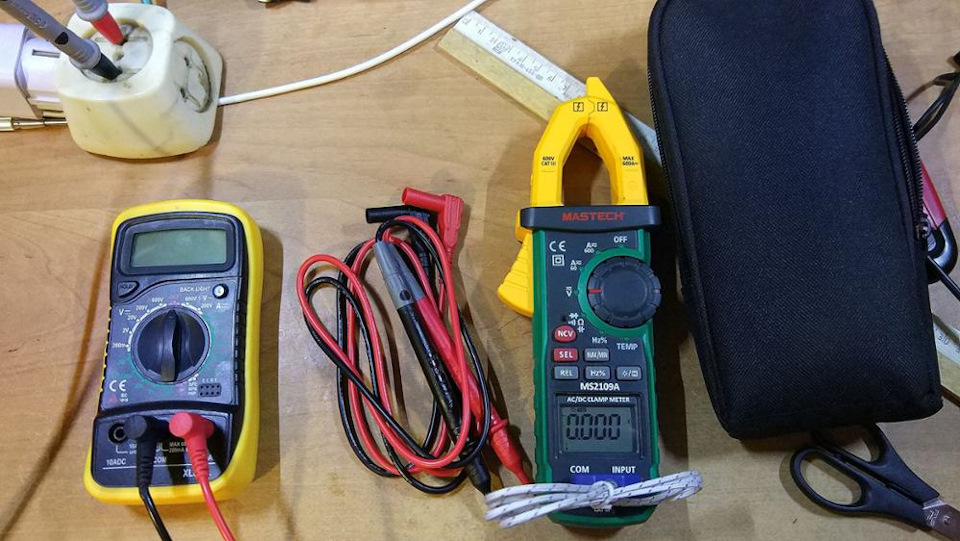

Ну и наконец, сам прибор

Батарейный блок фиксируется винтом, устанавливается 3 батарейки ААА (в комплекте были солевые)


Вес с батарейками чуть меньше 300г

Спецификация продавца

Более подробно лучше смотреть в Инструкции, переписывать которую не имеет смысла — обзор сильно раздуется, поэтому по возможности расскажу только особенности, не указанные в нём
Инструкция

Корпус компактный, с прорезиненными боковинами, пользоваться одной рукой удобно.
Дисплей мелковат в угоду компактности. Скорость измерения 3,5изм/сек, разрядность 3 ¾ (5999)
Подсветка дисплея и клещей белого цвета, достаточно яркая, автоматически гаснет через 10 секунд, что на мой взгляд маловато (лучше-бы сделали 30-45 секунд). Клещи подсвечиваются только в режиме измерения тока.
Диодная прозвонка выдаёт на щупы 2,9В при максимальном токе 1,1мА и не прозволяет проверять падение напряжения свыше 2,00В
Звуковая прозвонка подаёт тестовые 0,65В при токе 0,27мА и к сожалению, имеет имеет неприятную задержку писка около 200мс, что иногда раздражает.

Измерение температуры без особенностей, по умолчанию измеряет в ºС
Измерение частоты и скважности работает также без особенностей.
Имеется таймер отключения на 15 минут, который можно отключить, удерживая кнопку REL

Отличительная особенность прибора — наличие автономного бесконтактного детектора напряжения, работающего даже на выключенных клещах при нажатии и удержании кнопки NCV. При наличии переменного электромагнитного поля около датчика на кончике клещей, прибор начинает пищать и мигать светодиод рядом с кнопкой.
Толку от него чуть больше, чем никакого, т.к. он может срабатывать задолго до поднесения к проводнику (например от помех) или не срабатывать вовсе на экранированных проводах и кабелях.
Вот так работает индикатор в условиях индустриальных помех

youtu.be/whLMgelFxfw

Доступа к точным измерительным приборам для поверки инструмента к сожалению не имею, поэтому точность во всех режимах проверить не смог, однако, Mastech нормально настраивает свои приборы и откровенного брака пока не попадалось

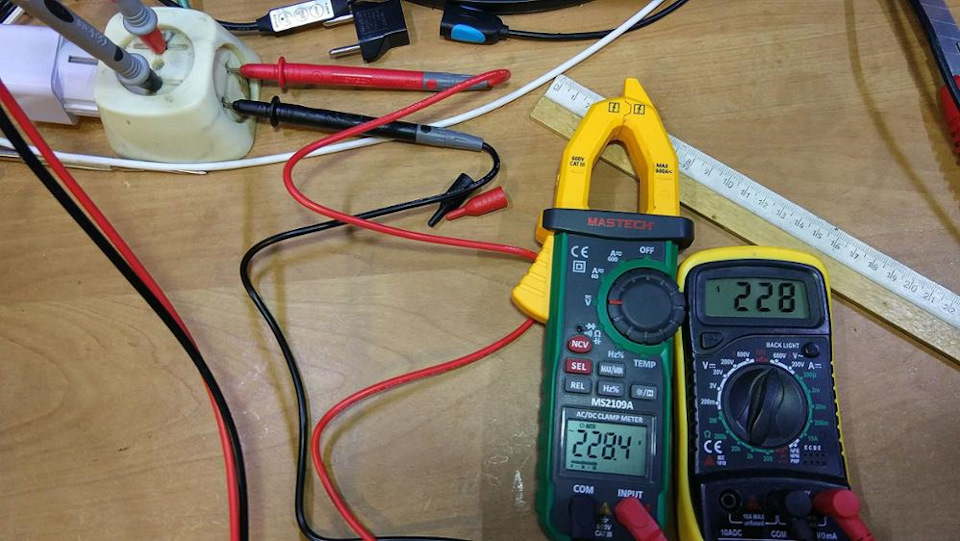

Проверку измерения ёмкости и сопротивления проводил на этих кучках методом сравнения при помощи достаточно точного прибора E7-22 (заведомо точнее клещей)

Заявлено измерение ёмкости до 4000мкФ, однако конденсатор 3300мкФ уже вызывает перегрузку, большие ёмкости измеряются очень неспешно, до 30сек, ёмкости должны быть предварительно разряжены и не должны быть шунтированы, т.е. выпаяны из схемы.

E7-22 — MS2109A
6,375нФ — 6,51нФ
104,84нФ — 104,6нФ
956,8нФ — 954нФ
4,926мкФ — 4,90мкФ
89,50мкФ — 95,6мкФ
434,2мкФ — 463мкФ
931,2мкФ — 1030мкФ
1452мкФ — 1603мкФ
2126мкФ — 2494мкФ
Ёмкости до десятков мкФ клещи измеряют достаточно точно, на больших ёмкостях показания завышены.

E7-22 — MS2109A
9,702Ом — 9,9Ом
100,51Ом — 100,7Ом
997,7Ом — 997Ом
6,749кОм — 6,73кОм
30,05кОм — 30,06кОм
99,80кОм — 99,8кОм
998,2кОм — 1000кОм
4,459МОм — 4,462МОм
Точность измерения сопротивлений хорошая во всём диапазоне.

В режиме 60A/DC смещение ноля не превышает 0,20А (при необходимости, смещение можно убрать переходом в режим относительных измерений), влияние магнитного поля Земли при повороте клещей — незначительное, флуктуации показаний не превышают ±0,05А. Измерять ток со щупов прибор не умеет, но это типично для всех токовых клещей. В режиме измерения тока, щупы необходимо вынимать из гнёзд в целях безопасности.
Точность измерения малых постоянных токов (слева MS8217)

Большие постоянные и переменные токи, а также напряжения точно измерить просто нечем, т.к. остальные доступные измерительные приборы имеют точность измерения не выше, чем у обозреваемых клещей.

Не разобрать прибор было-бы глупо с моей стороны
Откручивается 2 самореза сзади и снимается задняя крышка

Никаких герморезинок не предусмотрено.
Сразу обнаруживается небольшой косяк сборки — шлейф к датчикам клещей провели неверно — он упёрся в защитную рамку платы и был немного замят задней крышкой

Шлейф должен проходить примерно так


Батарейный блок соединяется с платой посредством пружинок. Вариант спорный — при попадании внутрь пыли и грязи, контакт может ухудшаться.
Отсоединяется шлейф от датчиков клещей, откручиваются винт и саморез крепления клещей.
Плата удерживается только на защёлках.


Светодиод подсветки клещей зафиксирован термоклеем

LCD индикатор крепится рамкой (на фото снята), контакт через резинки

Печатная плата фигурной формы без существенных замечаний


Контакты переключателя без защитной смазки.
Контроллер FS9922-DMM4

Всякая мелочь



TL061C — микромощный ОУ
2252С — сдвоенные ОУ
7660 — зарядовый преобразователь отрицательного напряжения (минус нужен контроллеру FS9922-DMM4)
Калибровка чисто аналоговая подстроечниками

Некоторые варианты реального применения данных клещей
— Измерение переменных токов

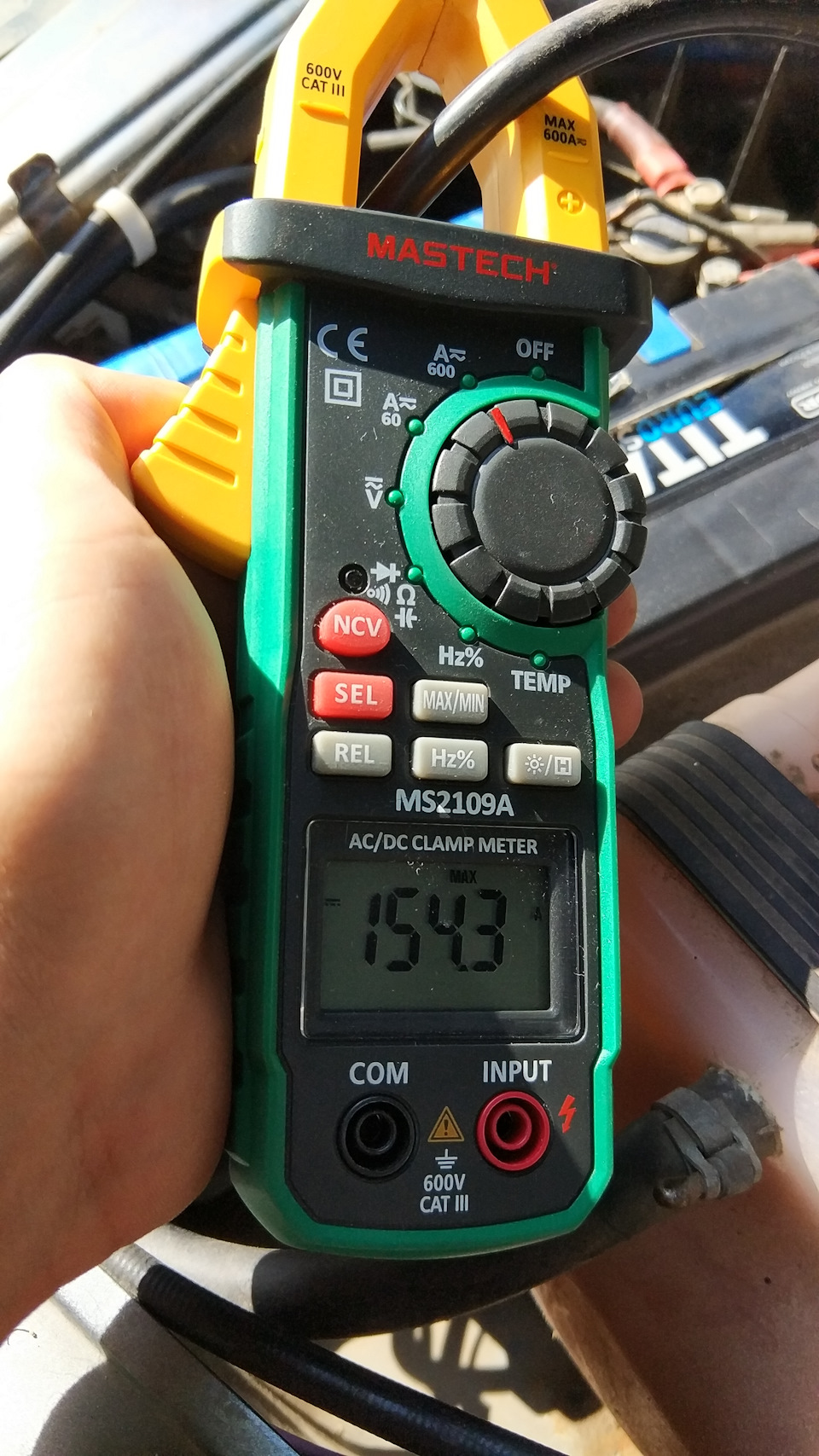

— Проверка состояния АКБ и стартёра автомобиля

youtu.be/-5p_R0SX2RI

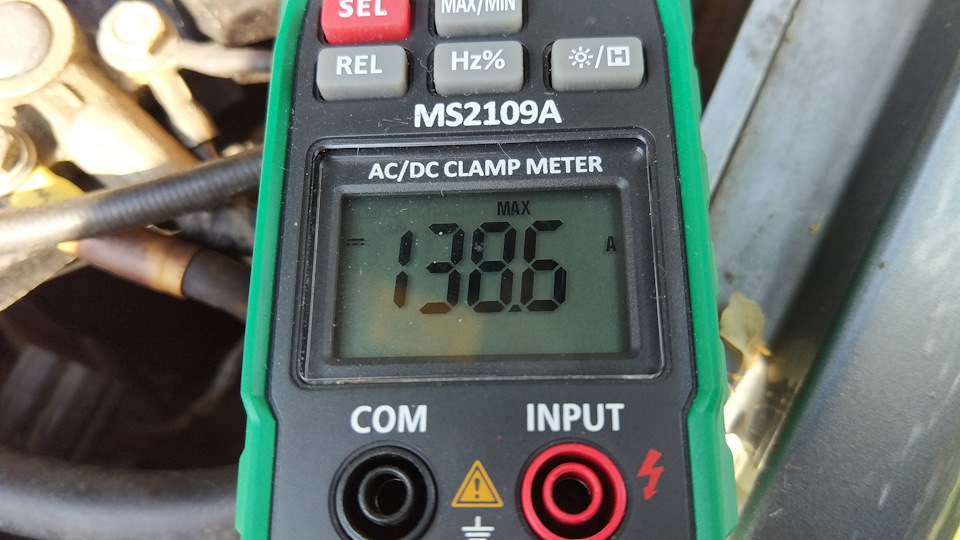

Забавно, что быстродействующая шкала снизу экрана успела показать пусковой ток 400А. На пережатом видео youtube это не заметно, но на исходнике чётко видно.
Средний ток стартёра за вычетом потребления остальной автоэлектрики около 130А, что при напряжении 11,3В даёт потребление 1,5кВт (около 1,2кВт на валу). Стартёр установлен 1,4кВт на валу, т.е. пуск облегчённый из-за прогретого двигателя. Зимой на холодную токи будут значительно больше (обязательно проверю).
Просадка напряжения на АКБ всего до 11,3В на токе 140А показывает его нормальное состояние.

UPD Проверка тока стартёра при температуре -17ºС

youtu.be/hbibRn3U0-0

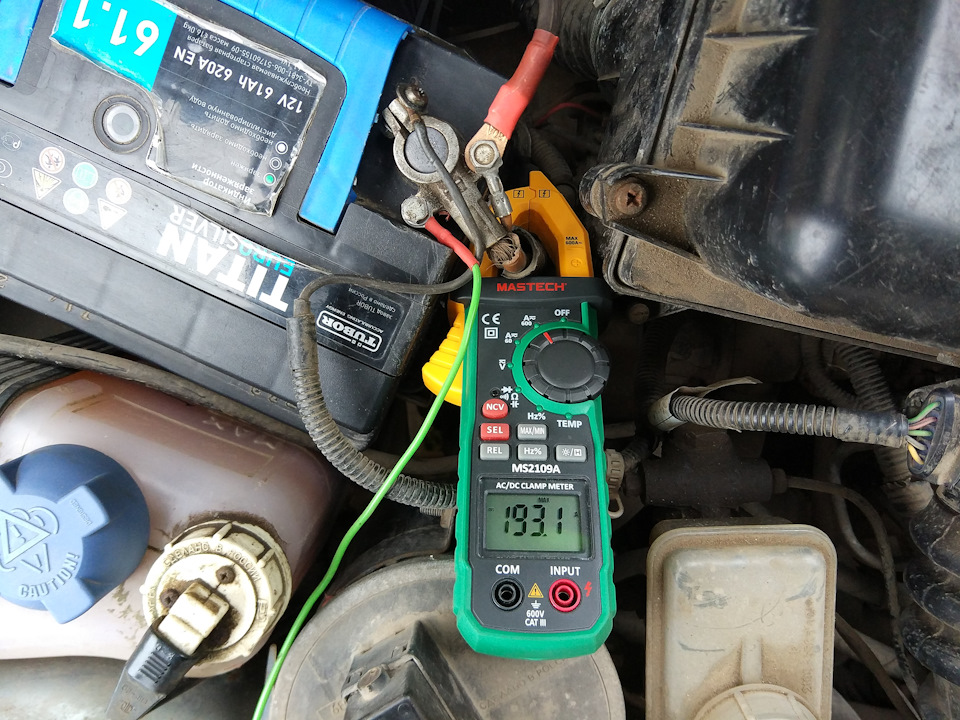

Быстродействующая шкала также успела показать пусковой ток 400А
Средний ток стартёра за вычетом потребления остальной автоэлектрики около 190А, что при напряжении 10,4В даёт потребление 2кВт

Обращаю внимание, что согласно инструкции по эксплуатации, «Мультиметр MS2109A представляет собой портативный профессиональный измерительный инструмент. Это идеальный многофункциональный измерительный инструмент для специалистов предприятий, образовательных учреждений, хобби и домашнего использования.»

Осмелюсь возразить, что далеко не всякому из этого списка он подойдёт из-за указанных ниже особенностей:
— Режим измерения среднеквадратичных значений True RMS отсутствует. Этот режим необходим для измерения несинусоидальных и импульсных токов и напряжений, например в тиристорных приводах и регуляторах.
— Пусковые токи не измеряет. Этот режим позволяет измерять пусковые токи двигателей и трансформаторов для оптимального выбора и настройки их защиты с учётом кратности токовой перегрузки.
— Не измеряет мощность, что иногда востребовано.
— Нет ручного выбора предела измерения, что позволяет в некоторых случаях повысить скорость измерения и исключить ненужное автоматическое переключение диапазонов измерения вблизи пограничных зон.
— Максимальный диаметр захватываемого проводника всего 25мм (сечение изолированного проводника до 240кв.мм) и шины до 40мм, раскрытие клещей 30мм. Это сильно ограничивает промышленное использование прибора и, кроме того, не позволяет измерять дифференциальный ток подавляющего большинства силовых кабелей.
Ну вот как измерить ток этими клещами на таком автоматике?

Неудачные попытки :(((

Для сравнения, данные клещи рядом с более «взрослым» экземпляром, который успешно измеряет ток в этих условиях

В итоге, для промышленного электрика гораздо лучше подходит например MS2115A или MS2026R от того-же Mastech.
Автоэлектрикам удобнее пользоваться более компактными моделями, чтобы можно было подлезть к жгуту проводов в тесном пространстве, да и выступ датчика напряжённости поля мешает обхватить жгут — им лучше подойдёт например DT-9704.
Электрикам бытового сектора и образовательных учреждений, постоянный ток измерять вообще не требуется.
Для бытового применения, обычно удобнее пользоваться мультиметром.
Таким образом, заявленным в инструкции пользователям прибор подходит совсем не идеально. Несмотря на это, мне прибор вполне подошёл для непрофессионального использования как полезное дополнение остальным приборам

Недостатки: стоимость слегка завышена, ограниченное применение.
Вывод: достаточно качественный полупрофессиональный измерительный прибор.
