Добрый день, хочу сделать електрическую жаровню, кто-то сталкивался с маслопрессом ММШ-220. Меня интересует как установлена там нагревательная спираль.
Регистрация:

17.08.13

Сообщения:

102

Благодарности:

54

Артем масло

Живу здесь

Регистрация:

17.08.13

Сообщения:

102

Благодарности:

54

Адрес:

Украина

Дорого электричеством греть
Регистрация:

21.04.14

Сообщения:

3

Благодарности:

1

Vlad88

Новичок

Регистрация:

21.04.14

Сообщения:

3

Благодарности:

1

Адрес:

Полтава

Хочу с жаровни сделать сушилку чтоб семечку подогреть перед жимом. Так как газ дорого, хочу сделать на электрике, но как не знаю. Что мне посоветуете?
Регистрация:

17.08.13

Сообщения:

102

Благодарности:

54

Артем масло

Живу здесь

Регистрация:

17.08.13

Сообщения:

102

Благодарности:

54

Адрес:

Украина

Посоветую делать не шелухе или отходах
Регистрация:

13.04.13

Сообщения:

27

Благодарности:

11

Сергеянет1972

Участник

Регистрация:

13.04.13

Сообщения:

27

Благодарности:

11

Адрес:

Зеньков

машина плющильная трехвальцевая л-4 мкр-2 600кг-час.масса 2400 кг производство кременчуг или харьков. на ней можно делать пластивци сдать на лом или по запчастям

Последнее редактирование модератором: 29.05.16
Регистрация:

10.03.16

Сообщения:

1

Благодарности:

0

shurkos

Новичок

Регистрация:

10.03.16

Сообщения:

1

Благодарности:

0

Всем здравия! Подскажите, пожалуйста, есть ли возможность определить кислотное число масла в домашних условиях? Или по каким-то косвенным признакам хоть примерное значение.
Регистрация:

18.01.13

Сообщения:

162

Благодарности:

77

Юрий19700

Живу здесь

Регистрация:

18.01.13

Сообщения:

162

Благодарности:

77

Адрес:

Украина
Регистрация:

22.02.12

Сообщения:

1

Благодарности:

4

Bruss2007

Новичок

Регистрация:

22.02.12

Сообщения:

1

Благодарности:

4

Хочу вставить свои пять копеек, поскольку тема интересная, а у меня кое какой опыт тоже имеется. Насчет жаренного масла на сыродавочном прессе, я делал так: сварганил простейшую жаровню — колесный диск КАМАЗ приварил к листу металла 10 мм толщиной. Сверху установил небольшую двухлопастную мешалку из какого-то мотор-редуктора. Снизу сделал небольшой бункер для выгрузки со сдвижной заслонкой. Все это хозяйство на 4-х кирпичах «на ребро» установил на 4-х комфорочную бытовую газовую плиту. Узел прожарки готов. Теперь самое интересное — технология. Прожариваем первую партию, полное 12 -литровое ведро. Ссыпаем его в емкость — в моем случае нержавейковый бак на 20 литров. В жаровню засыпаем следующую партию. Дальше, пока семечка горячая, вливаем в бачок прнимерно 100 -120 мл. воды, перемешиваем деревянной мешалкой. Пока дожаривается вторая партия, добавляем к первой прожаренной семечке 10-литровое ведро сырой семечки, в итоге температура примерно 60 градусов и оптимальная влажность. Когда дожарится и ссыпается вторая партия, запускаю пресс. Дальше процесс идет непрерывно. За те 15 минут, когда жарится партия семечек, предыдущая проходит прессование. Метод хорош тем, что в процессе производства не образуется парафин, сразу после остывания я пропускал масло через бельтинговый фильтр, и оно становится идеально чистым. Кстати, если кому надо, есть такой фильтр. Я не претендую на то, что мой способ идеален, в нем много ручного труда, но его можно усовершенствовать, и добиваться вполне приличных результатов. У кого есть вопросы — с радостью отвечу. Да, чуть не забыл — пресс обычный на 50 кг/час, пробовал работать на 2 таких пресса, без проблемм, все работает.
Регистрация:

08.05.16

Сообщения:

1

Благодарности:

0

Viktor2022

Участник

Регистрация:

08.05.16

Сообщения:

1

Благодарности:

0

Доброго времени суток
у меня такой вопрос по теме может кто подскажет
купил маслопресс пшм 250 б\у, обороты на шнеке 33 об\мин. так как редуктор стоит червячный
шнек переделанный, прерывистый
— пресс не выходит на нужную температуру
может из за малых оборотов, есть ли какой нибудь электро подогрев на сам корпус
хотелось бы увидеть как выглядит заводской шнек

Вложения:
Регистрация:

14.11.11

Сообщения:

2.622

Благодарности:

4.436

нигрол

Живу здесь

Регистрация:

14.11.11

Сообщения:

2.622

Благодарности:

4.436

Адрес:

Саранск
Регистрация:

14.11.11

Сообщения:

2.622

Благодарности:

4.436

нигрол

Живу здесь

Регистрация:

14.11.11

Сообщения:

2.622

Благодарности:

4.436

Адрес:

Саранск

Есть такой способ… титрирование называется
Берется в аптеке пурген, он же фенол фталеин.
Разводится в стакане, туда же капается раствор соды, совсем немного, чтобы раствор в стакане бледно розовый стал…
Перемешивается… и капается масло и перемешивается.
Смысл в том что если масло закислено розовый цвет исчезнет, если нейтральное или щелочное цвет не изменится.
Регистрация:

18.07.16

Сообщения:

1

Благодарности:

0

VKhalev

Новичок

Регистрация:

18.07.16

Сообщения:

1

Благодарности:

0

@Valera2829, @Valera2829,

Добрый день!

Есть ли возможность обновить информацию и видео из ваших заметок? Очень хочу посмотреть на ваше производство (видео все удалились) и пообщаться на тему технологии. Заранее благодарен за ответ на мейл:
kha1ev@yandex.ru
Регистрация:

19.08.13

Сообщения:

32

Благодарности:

45

Kino777

Участник

Регистрация:

19.08.13

Сообщения:

32

Благодарности:

45

Адрес:

Луганск

По поводу прожарки семечки перед тем, как давить. В начале темы (первые 20 страниц) Валера подробно описывал способ прожарки, плюсы и т. д.
Я тоже сделал жаровни по принципу, как у Валеры, результатом доволен, сейчас изготавливаем пресс, потому как наш оказался не эффективен.
По поводу тэнов, не советую, дорого электричество выходит, да и там нагрузка будет на электролинию большая, проще всего баллонный газ пропан подключаем к инфракрасным горелкам, будет на много дешевле чем электричество.
Вот сами жаровни, строго не судите.
Что можно получить из металлолома.
Всем удачи, если что то интересно, задавайте вопросы, постараюсь ответить.
Регистрация:

28.08.16

Сообщения:

2

Благодарности:

0

yura97

Новичок

Регистрация:

28.08.16

Сообщения:

2

Благодарности:

0

@Valera2829, хочу с вами лично пообщаться по маслобойне, моя электронная почта: nikolay.kholod@mail.ru
Регистрация:

19.08.13

Сообщения:

32

Благодарности:

45

Kino777

Участник

Регистрация:

19.08.13

Сообщения:

32

Благодарности:

45

Адрес:

Луганск

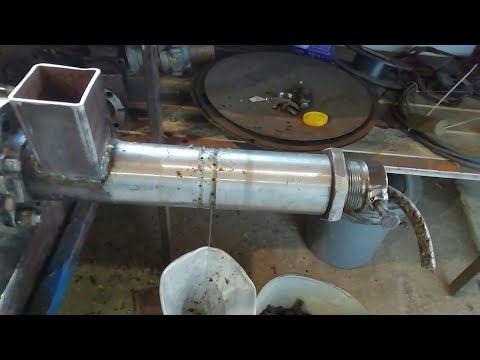

Почти готов наш экструдерный маслопресс, который мы изготовили по чертежам Валеры.

Шнековые маслопрессы МГ 300 МПШ, ПШМ — 250 используются для производства масла из разнообразного сырья, которыми могут являться семена масличных растений. Для получения качественной продукции в больших объемах необходимо перед прессованием произвести нагрев и измельчение сырьевой массы. Подготовленное определенным образом сырье поступает в резервуар маслопресса в котором подвергается прессованию, при этом получаемое масло вытекает сквозь отверстия в рабочей зоне и поступает в специализированную для сбора масла емкость.

Технические характеристики маслопресса

Производительность, кг/ч	300
Установленная мощность, кВт	15
Напряжение, В	380
Габариты, мм	175х65х150
Вес, кг	530
Цена, р. с НДС

Ниже представлены маслопрессы другой производительности с описанием и характеристиками

Маслопресс МГ 100
Маслопресс шнековый ММШ 130
Маслопресс МГ 300
Маслопресс шнековый ММШ 220 с подогревом сырья
Маслопресс МГ-30 220В
Маслопресс ПШУ 4 Маслячок
Маслопресс МГ 200
Маслопресс шнековый ММШ 450

Пресс для масла шнековый предназначен для отжима растительного масла из масличных культур методом холодного отжима или отжима с подогревом. Пресс для масла содержит встроенный нагреватель, позволяющий облегчить запуск и улучшить условия отжима. Купить Маслопресс ПШМ — 250 , МГ 300 МПШ по низкой цене можно сделав заказ с нашего сайта.

Источник

олег1

Не в сети

Регистрация: сб, 2015-09-12 08:53

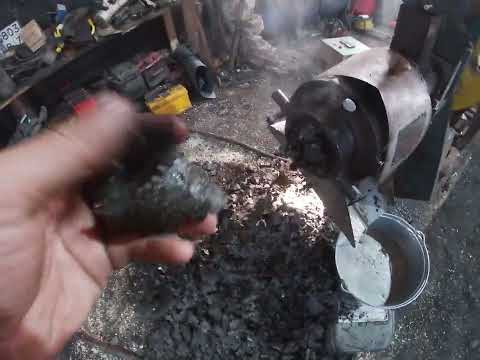

Маслопрес ПШМ 250 как запустить в работу?

Подскажите пожалуйста, как запустить в работу маслопрес ПШМ 250 и есть ли у кого техническая документация?

2205 просмотров
Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Источник

Расчетная часть

Производительность
куттера периодического действия, кг/ч:

(4.1)

где
m
– масса загружаемого сырья, кг;

Т
– продолжительность полного цикла
обработки, с,

V
– геометрический объем чаши, м³;

 – плотность
фарша, кг/м³
(
= 900 кг/м³);

 – коэффициент
загрузки чаши (
= 0,6…0,7);

t_З
–время загрузки фарша в чашу куттера,
с;

t_о
–время
измельчения и перемешивания сырья, с;

t_в
– время
выгрузки фарша, с.

Объемная
производительность куттера П,
м³/с:

,
(4.2)

где
τ –
длительность процесса измельчения, с;

τ_о
– длительность вспомогательных операций,
с (
);

V₁
– объем
загружаемого продукта, м³.

,
(4.3)

где
α
– коэффициент заполнения чаши продуктом;

R
– расстояние
от оси вращения до оси ножевого вала,
м;

S_о
– площадь сегмента, при помощи которого
образована чаша, м².

,
(4.4)

где
h
– высота чаши, м;

r
– радиус чаши, м.

Размеры
и количество ножей, их скорость определяют
по режущей способности ножей, которая
находится из формулы:

,
(4.4)

где
S
– площадь среза слоя продукта, находящегося
в чаше, м²;

ω
– частота вращения ножей, с^-1;

z_о
– количество
ножей, шт.

Контрольные вопросы

Назовите
виды технологического оборудования,
применяемого для измельчения в мясной
промышленности.
Назначение
куттеров.
Объясните
конструкцию и принцип действия

куттера
РИК-15К.

Как
рассчитать производительность куттера
периодического действия
От
чего зависит объемная производительность
куттера

ЛАБОРАТОРНАЯ
РАБОТА №5

Исследование рабочего процесса маслоотделяющего шнекового пресса пшм-250

ЦЕЛЬ
РАБОТЫ: изучение общих схем устройства
и работы шнекового пресса ПШМ – 250.
Определение теоретической производительности
шнекового пресса.

Задание

1.Изучить
конструкцию маслоотделяющего шнекового
пресса на примере машины марки ПШМ –
250.

2.
Определить теоретическую производительность
шнекового пресса.

Устройство и принцип работы пресса шнекового маслоотделяющего пшм – 250

Пресс
предназначен для переработки семян
масличных культур на жмых для корма
скоту и масла для технических целей.
Переработка семян осуществляется по
упрощенной технологии, исключающей их
предварительное измельчение и
влаготепловую обработку. Семена,
загружаемые в пресс, должны быть зрелые
и сухие (влажностью 6…8 %), очищенные от
ферромагнитных веществ и других
посторонних примесей.

ПШМ
– 250 (рис. 5.1) состоит из рамы 1, на которой
смонтированы электродвигатель 2 и корпус
3 рабочего вала. Вал и двигатель соединены
ременной передачей 15, закрытой съемным
кожухом 13 (рис. 5.2). На корпусе 3 вала
закреплен бункер 4 с регулирующей
заслонкой 8. На консольном конце вала
собрана маслоотделяющая камера 5 с
приемной воронкой 6 и гайкой регулировочной
7.

Рамка
10 крепления двигателя установлена на
раме 1 одним краем шарнирно, а другим –
через болты 12, которые позволяют
регулировать натяжение ремней 15. На
корпусе 3 вала имеется стакан 14,
предназначенный для заливки масла,
слива и контроля его уровня в корпусе.

ис.
5.1. Пресс шнековый маслоотделяющий
ПШМ-250 (разрез)

Рабочий
вал 9 установлен в корпусе 3 на роликовых
опорах 11.

Рис.
5.2. Пресс ПШМ-250

Маслоотделяющая
камера
состоит из приемного корпуса 16 с воронкой
6, корпуса 18, зеерных и прижимных планок,
шнека 17, гайки регулировочной 7, лотка
19 и кожуха 20.

Зазоры
между зеерными планками предназначены
для выхода масла.

Пресс
работает следующим образом.

Семена
масличных культур из бункера 4 поступают
через воронку 6 в маслоотделяющую камеру
5, где они измельчаются и подвергаются
тепловой обработке под давлением.

Отжатое
из семян масло вытекает через зазоры
между зеерными планками на лоток 19, а
жмых выдавливается в кольцевой зазор,
расположенный в торце камеры и регулируемый
вращением гайки 7.

Разогрев
семян производится за счет работы сил
внутреннего трения в семенах и трения
массы о шнеки и зеерные планки.

Производительность
регулируется заслонкой 8, установленной
на выходе из бункера 4.

Величина
давления в камере и соответственно
степень отжима масла из семян регулируется
изменением кольцевого зазора.

Во
время установившегося процесса отжима
масло интенсивно из непрерывного рукава
без подгорания выходит в кольцевой
зазор.

Рабочая
температура при этом в маслоотделяющей
камере достигает 80…120 ⁰С,
а масло и жмых на выходе из пресса также
имеет повышенную температуру.
