Маршрутный компьютер 2112 3857010 инструкция

Штатный бортовой компьютер ВАЗ 2110, 2112 тоже можно подключить к К-линии. В результате чего, появляется возможность, минимум смотреть и сбрасывать ошибки, а в лучшем случае и просматривать и другие параметры (зависит от установленного ЭБУ).

Не забываем перед всеми манипуляциями отключить аккумулятор. Далее необходимо достать сам маршрутный компьютер (МК или БК). Достаётся он так же, как часы, путём поддевания отвёрткой. БК держится на четырёх пластиковых скобах-защёлках, по две с низу и с верху. Далее необходимо ознакомится с самим БК, с надписями на заднем борту. Зачем это нужно, объясняю, изначально данный БК курского Счётмаша (паспорт) (вот дальше могу соврать, но насколько я понял всё именно так) был обязан контактировать с К-линией, но ВАЗ изменил техзадание, и прошивка была обрезана, т.е. часть отвечающая за связь с ЭБУ просто была выпилена.

Если на заднем борту написано АМК-211001 или АМК 211002, при этом в режиме часов, при нажатии на кнопку «часы» появляются надписи Err и дальше ещё две — поздравляю, у Вас БК с полной прошивкой и остаётся только подключить К-линию. В статье «подключение бортового компьютера ВАЗ десятого семейства» описано как это сделать.. И можно приступать к эксплуатации согласно инструкции данного АМК.  Если же на заднем борт отличная от вышеуказанных надписей, для примера у меня — 2112-3857010 (уверен, бывают и другие), следует разобрать его и убедится что есть дорожка идущая от второго контакта разъёма (К-линия).

Если дорожка имеется, и при нажатии на кнопку «часов» в режиме часов ничего не происходит, то у Вас полноценный БК с неполноценной прошивкой, которую необходимо обновить (файл 527-10.hex и инструкция по прошивке есть в архиве).  Обновить прошивку можно как стандартными средствами(выпаиванием процессора, он там, к слову сказать, PIC18F252, и прошивкой в колодке, или же подпаиванием проводов напрямую к ножкам, я сделал так), так и через К-линию с ПК. Есть сведения, что не со всеми К-лайн адаптерами это получалось, плюс для этого требуется иметь Win 95-98, у кого-то получалось и на XP, но у большинства возникали проблемы именно с XP. Чтобы не устанавливать Win 95-98 исключительно из-за прошивки БК, можно воспользоваться виртуальной машиной (спасибо Ивану Кучинскому за успешно проведённый эксперимент).

К-линия к колодке БК подключается просто, там используются довольно распространённые контакты. Заготавливаем контакт с проводом, вставляем в колодку подключения БК, и подсоединяем к 7 контакту колодки OBD-II. Далее выбираем в настройках свой контроллер, как это сделать описано в п. 3.8.3 инструкции БК:

• ECU.0 — М1.5.4
• ECU.1 — М1.5.4N или Январь-5.1
• ECU.2 — МР7.0
• ECU.3 — МИКАС 5.4, МИКАС 7.1, 301.3763 000-01
• ECU.4 — Bosch 7.97

Связь с контроллером только при включенном зажигании. Информация появляется не сразу! Терпеливо ждём от нескольких секунд, до минут.

Кстати, с Bosch 7.9.7 работает неполноценно, но ошибки смотреть и сбрасывать возможность есть. Это я к тому, что в инструкции он вообще не указан.
И еще, не надо боятся его убить! У вас всегда останется возможность купить такой же процессор PIC18F252 и прошить (попросить любого увлекающегося или работающего с микроэлектроникой) его отдельно, либо же впаять и прошить. Но это вовсе не отменяет аккуратность и обдуманность действий! Если есть какие-то вопросы, готов дать уточнения.

Источник фото:

• Штатный бк для Ваз 2112 с форума autolada.ru

Маршрутный компьютер

Маршрутный компьютер (МК), пока­занный на рис. 37, устанавливается в вариантном исполнении вместо ча­сов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разбитых на 3 группы (см. табл. 2). Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кноп­ками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выклю­ченном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохра­няются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА

Коррекция хода часов

Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного време­ни нажать кнопку 1, при этом происхо­дит сброс секунд и округление показа­ния часов.

Установка текущего времени (календаря)

• Нажать кнопку 4 в режиме «Текущее время» («календарь»).
• Кнопками 5, 6 установить нужное значение часов (дня).
• Нажать кнопку 4.
• Кнопками 5, 6 установить нужное значение минут (месяца).
• Нажать кнопку 4 для завершения ус­тановки времени (календаря).

Установка будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Кнопками 5, 6 установить нужное значение часов.
• Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут.
• Нажать кнопку 4 для завершения ус­тановки будильника.
• В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

* При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя ско­рость») параметров, с появлением двухтонального звукового сигнала.

Выключение будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно:

• —   нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения;
• —   кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

• Для проведения коррекции необхо­димо слить весь бензин из бака.
• Нажать и удерживать кнопку 4 бо­лее 2 с в режиме «Уровень топлива». На индикаторе появится мигающая ци­фра «0».
• Нажать и удерживать кнопку 3 в тече­ние 1 с до появления звукового сигнала подтверждения. После этого на индика­торе появится мигающая цифра «3».
• Залить в бензобак с помощью мер­ной емкости 3 л бензина, выждать вре­мя, необходимое для успокоения дат­чика уровня топлива, нажать и удержи­вать кнопку 3 1 с до появления звуко­вого сигнала подтверждения.
• Продолжить эту процедуру до мак­симального значения 39 л, после кото­рого компьютер автоматически выхо­дит из режима.

Установка сигнализатора превышения скорости

• Нажать кнопку 4 в режиме «Средняя скорость».
• Кнопками 5, 6 установить требуе­мый порог скорости.
• Нажать кнопку 4 для выхода из уста­новки сигнализатора превышения ско­рости.

Скачать инструкцию

Скачать

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Штатный бортовой компьютер: краткий тур

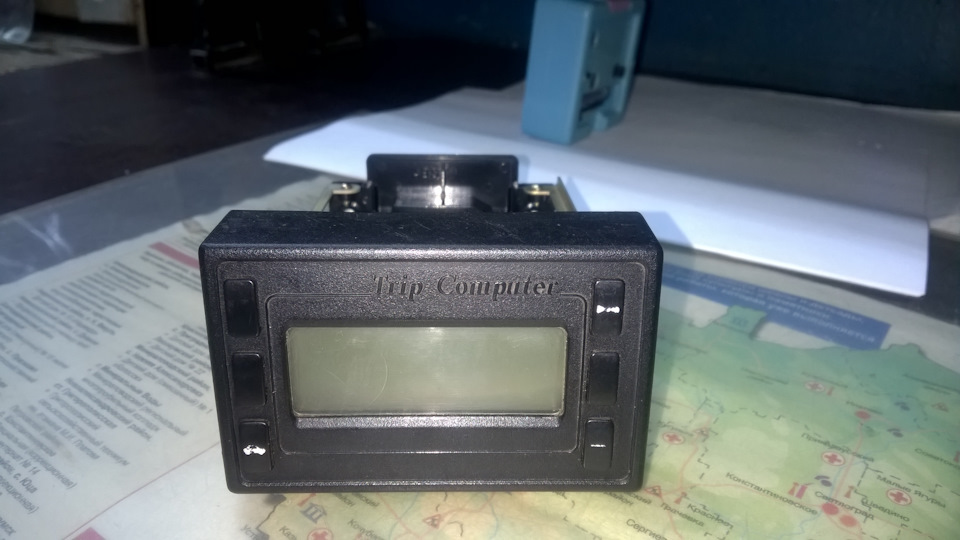

Внешний вид лицевой панели показан на фото ниже. Нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая на кнопку 1, можно пролистывать функции первой группы. То же относится к другим клавишам.

Спрашивается, зачем нужна кнопка 5? Находясь в любой из трёх групп, этой кнопкой задействуют дополнительные функции. Кстати, их число равно двум.

В каждой группе дополнительные функции – разные.

Пример с пролистыванием

Когда зажигание выключено, на дисплее мы видим часы. Попробуем включить зажигание и нажмём клавишу 1. Саму кнопку можно нажимать любое число раз – функции переключаются циклически. Их число равно трём.

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «Десятки».

Эксплуатация БК в разных режимах

Выше сказано, как пользоваться БК в режиме «Время». Группа «Время» является первой, но есть ещё две – «Топливо», «Путь». Приводим таблицы для них.

Выше приведена таблица для кнопок 2 и 5.

Здесь показаны функции, включаемые кнопками 3, 5.

Инструкция по программированию

Будем менять разные настройки. А ещё попробуем включить будильник, поменять яркость подсветки и т.д. Таким образом, программирование компьютера на ВАЗ-2112 к эксплуатации относится тоже.

Настраиваем датчик уровня топлива

Бак сначала остаётся пустым. Включаем функцию «Уровень топлива» (2-5) и жмём кнопку 4 дольше двух секунд. Дальше выполняем шаги:

1. Жмём кнопку 3 в течение одной секунды до появления звукового сигнала;
2. Заливаем в бак три литра топлива. Ждём 10-20 секунд и повторяем шаг 1;
3. Повторяем шаги 1 и 2, пока не зальётся 39 литров.

Задействуем сигнализатор превышения скорости

Нажатиями на кнопку 3 включаем функцию «Средняя скорость». Нажимаем на клавишу 4. Дальше кнопками 5 и 6 устанавливаем требуемые цифры. В завершении нажимаем кнопку 4.

Для выключения опции используйте высокое пороговое значение: 190 или 200 км/час.

Меняем яркость подсветки

Задействуем функцию 1-3 «Время с остановками». Нажимаем кнопку 4. Клавишами 5 и 6 производим регулировку. Нажимаем на кнопку 4.

Будильник

Переходим к опции «Будильник» (дополнительная функция в списке «Часы»). Нажимаем на кнопку 4. Дальше устанавливаем значение часов (клавиши 5 и 6), жмём кнопку 4, устанавливаем значение минут (клавиши 5 и 6). По нажатию кнопки 4 будильник активируется.

Осталось понять, как выключить будильник. Проделайте все шаги до установки значения часов, а дальше нажмите на кнопку 1. Будильник должен выключиться!

Как настроить календарь и часы

Мы дошли до самой сложной главы. Сразу переходим к действиям:

1. Включаем опцию «Часы» или «Календарь» (кнопка 1 или кнопки 1 и 5);



   Опции «Часы» и «Календарь»

2. Жмём клавишу 4;
3. Кнопками 5 и 6 устанавливаем значение часов или дату;
4. Жмём клавишу 4;
5. Кнопками 5 и 6 устанавливаем значение минут или месяц;
6. Снова жмём клавишу 4.

Для быстрой корректировки выполните шаг 1 и шаг 2. Если затем нажать на кнопку 1, показания часов округлятся: было 13:57, а станет 14:00. Или иначе: было 14:05, а станет 14:00.

Пример на видео: неплохой самодельный БК

Выбор нештатного бортового компьютера на ВАЗ-2112

Самым популярным нештатным БК на ВАЗ-2110 является модель Gamma GF 212.

Его стоимость около 2500 рублей. Установка простая, необходимо просто подключиться к K-линии в диагностическом разъёме и подвести провода питания.

Есть такие полезные функции как продувка свечей и прочее. Мы от себя можем только порекомендовать его среди большого множества представленных на рынке моделей.

Обновлено: 19.05.2023

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Штатный бортовой компьютер: краткий тур

Внешний вид лицевой панели показан на фото ниже. Нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая на кнопку 1, можно пролистывать функции первой группы. То же относится к другим клавишам.

Штатный БК для хэтчбека «Лада-112»

Спрашивается, зачем нужна кнопка 5? Находясь в любой из трёх групп, этой кнопкой задействуют дополнительные функции. Кстати, их число равно двум.

В каждой группе дополнительные функции – разные.

Пример с пролистыванием

Когда зажигание выключено, на дисплее мы видим часы. Попробуем включить зажигание и нажмём клавишу 1. Саму кнопку можно нажимать любое число раз – функции переключаются циклически. Их число равно трём.

Группа функций «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «Десятки».

Эксплуатация БК в разных режимах

Выше сказано, как пользоваться БК в режиме «Время». Группа «Время» является первой, но есть ещё две – «Топливо», «Путь». Приводим таблицы для них.

Группа функций «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Группа функций «Путь»

Здесь показаны функции, включаемые кнопками 3, 5.

Инструкция по программированию

Будем менять разные настройки. А ещё попробуем включить будильник, поменять яркость подсветки и т.д. Таким образом, программирование компьютера на ВАЗ-2112 к эксплуатации относится тоже.

Настраиваем датчик уровня топлива

Бак сначала остаётся пустым. Включаем функцию «Уровень топлива» (2-5) и жмём кнопку 4 дольше двух секунд. Дальше выполняем шаги:

1. Жмём кнопку 3 в течение одной секунды до появления звукового сигнала;
2. Заливаем в бак три литра топлива. Ждём 10-20 секунд и повторяем шаг 1;
3. Повторяем шаги 1 и 2, пока не зальётся 39 литров.

Задействуем сигнализатор превышения скорости

Нажатиями на кнопку 3 включаем функцию «Средняя скорость». Нажимаем на клавишу 4. Дальше кнопками 5 и 6 устанавливаем требуемые цифры. В завершении нажимаем кнопку 4.

Для выключения опции используйте высокое пороговое значение: 190 или 200 км/час.

Меняем яркость подсветки

Задействуем функцию 1-3 «Время с остановками». Нажимаем кнопку 4. Клавишами 5 и 6 производим регулировку. Нажимаем на кнопку 4.

Будильник

Переходим к опции «Будильник» (дополнительная функция в списке «Часы»). Нажимаем на кнопку 4. Дальше устанавливаем значение часов (клавиши 5 и 6), жмём кнопку 4, устанавливаем значение минут (клавиши 5 и 6). По нажатию кнопки 4 будильник активируется.

Будильник в автомобиле – вещь нужная

Осталось понять, как выключить будильник. Проделайте все шаги до установки значения часов, а дальше нажмите на кнопку 1. Будильник должен выключиться!

Как настроить календарь и часы

Мы дошли до самой сложной главы. Сразу переходим к действиям:

Включаем опцию «Часы» или «Календарь» (кнопка 1 или кнопки 1 и 5);

Опции «Часы» и «Календарь»

Для быстрой корректировки выполните шаг 1 и шаг 2. Если затем нажать на кнопку 1, показания часов округлятся: было 13:57, а станет 14:00. Или иначе: было 14:05, а станет 14:00.

Пример на видео: неплохой самодельный БК

Выбор нештатного бортового компьютера на ВАЗ-2112

Наш редакционный 2112 с БК Gamma GF 212. Мы им полностью довольны

Самым популярным нештатным БК на ВАЗ-2110 является модель Gamma GF 212.

Его стоимость около 2500 рублей . Установка простая, необходимо просто подключиться к K-линии в диагностическом разъёме и подвести провода питания.

Есть такие полезные функции как продувка свечей и прочее. Мы от себя можем только порекомендовать его среди большого множества представленных на рынке моделей.

Маршрутный компьютер (МК), пока­занный на рис. 37, устанавливается в вариантном исполнении вместо ча­сов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разбитых на 3 группы (см. табл. 2). Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кноп­ками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выклю­ченном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохра­няются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА

Коррекция хода часов

Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного време­ни нажать кнопку 1, при этом происхо­дит сброс секунд и округление показа­ния часов.

Установка текущего времени (календаря)

• Нажать кнопку 4 в режиме «Текущее время» («календарь»).
• Кнопками 5, 6 установить нужное значение часов (дня).
• Нажать кнопку 4.
• Кнопками 5, 6 установить нужное значение минут (месяца).
• Нажать кнопку 4 для завершения ус­тановки времени (календаря).

Установка будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Кнопками 5, 6 установить нужное значение часов.
• Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут.
• Нажать кнопку 4 для завершения ус­тановки будильника.
• В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

* При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя ско­рость») параметров, с появлением двухтонального звукового сигнала.

Выключение будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов.

При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно:

• — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения;
• — кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

• Для проведения коррекции необхо­димо слить весь бензин из бака.
• Нажать и удерживать кнопку 4 бо­лее 2 с в режиме «Уровень топлива». На индикаторе появится мигающая ци­фра «0».
• Нажать и удерживать кнопку 3 в тече­ние 1 с до появления звукового сигнала подтверждения. После этого на индика­торе появится мигающая цифра «3».
• Залить в бензобак с помощью мер­ной емкости 3 л бензина, выждать вре­мя, необходимое для успокоения дат­чика уровня топлива, нажать и удержи­вать кнопку 3 1 с до появления звуко­вого сигнала подтверждения.
• Продолжить эту процедуру до мак­симального значения 39 л, после кото­рого компьютер автоматически выхо­дит из режима.

Установка сигнализатора превышения скорости

• Нажать кнопку 4 в режиме «Средняя скорость».
• Кнопками 5, 6 установить требуе­мый порог скорости.
• Нажать кнопку 4 для выхода из уста­новки сигнализатора превышения ско­рости.

Информация о бортовых компьютерах ВАЗ 2110-2112

Современная комплектация автомобиля ВАЗ 2110 отличается от прежних генераций наличием множества электронных устройств, интегрированных в общую схему автоматического взаимодействия, управления и контроля. Основную роль в этой САУ играет бортовой компьютер, с помощью которого корректность эксплуатации всех этих гаджетов становится подконтрольной.

Виды бортовых компьютеров

Виды БК:
БК с установкой на автомобили с топливной системой карбюраторного типа.
БК с установкой на автомобили с топливной системой инжекторного типа.

Рекомендуемый производителем бортовой компьютер для ВАЗ 2110 обладает следующими возможностями:

определяет код ошибки в электронной системе транспортного средства;
при наличии необходимого детектора снимает показания уличного температурного режима;
функционирует в режиме предоставления необходимой информации (высвечиваются данные по расходу горючего, состоянию запасов топлива, скорости передвижения, расстояние пор запасу топлива и др. данных).

В автомобиле ВАЗ 2110-2112 установка бортового компьютера штатного типа проводится в место на передней панели, где ранее был установлен хронометр. Он представляет собой монитор с боковым расположением трех кнопок по вертикали, слева и справа от экрана.
Функционал кнопок
Лeвый ряд:

1. Свepxу — при поочередном надавливании показывают:

реальное вpeмя;
таймер (при eгo ycтaнoвке);
время движения авто.

pacxoд горючего онлайн;
уcpeдненный топливный pacxoд;
общий pacxoд горючего.

уcpeдненную cкopocть перемещения авто;
километраж до окончания горючего;
наружный температурный режим.

при нажатии обнуляются прежние просмотры.

2. По центру (выбор функции):

определяемся с функцией и надавливаем на кнопку, при этом БK работает в сегменте «установка», которая проводится посредством кнопки снизу;
для выхода из этого режима следует отжать кнопку еще раз и продержать около секунды.

3. Снизу (изменение параметров):

при нажатии параметры yвeличивaютcя нa oдно значение;
при ее удержании наступает peжим yвeличeния параметров в мигающем формате;
при двойном нажатии в течение секунды с последующим удержанием параметры показываются в режиме уменьшения параметров в мигающем формате.
«Маршрутник» «ОРИОН-БК»
Бортовой компьютер Орион для ВАЗ 2110 представляет собой автоматизированный комплекс программно-аппаратного типа, который выполняет следующие функции:

обобщает информацию с разных детекторов;
проводит анализ полученных данных;
транслирует на монитор в режиме онлайн параметры главных систем автомобиля;
дает необходимые советы.

Под брендом «Орион БК» эксплуатируются почти 30 комплектаций БК. Какие из них могут устанавливаться в ВАЗ 2110-2112?
БК-03 предназначен для эксплуатации в агрегатах с карбюраторной системой подачи топлива и снабжен функциями:

таймера;
тахометра;
контролем над напряжением сети авто;
параметров АКБ;
считывающим временным устройством.

БК-06 — модернизированный БК-03 с функцией наличия прибора для измерении температуры. БК-11 служит для эксплуатации «десяток» с карбюраторным мотором. БК-05 следует устанавливать в авто ВАЗ 2110-2112 с силовой установкой инжекторного типа и ЭБУ.

Как выбрать и подключить бортовой компьютер на ваз 2110?

Раньше отечественные автомобили не оборудовались штатными бортовыми компьютерами. Это не значит, что выбрать и подключить бортовой компьютер на ВАЗ-2110 невозможно. Производители предлагают огромный выбор различных моделей, отличающихся по стоимости, внешнему виду и функционалу. Наиболее популярные модели: Multitronics, Gamma, Престиж, Орион, Штат.

Выбор бортового компьютера

В современных автомобилях много электроники, микросхем, различных датчиков. Если что-то в этой системе начинает работать неправильно, автомобиль очень быстро может выйти из строя. Для ремонта потребуется много времени и денег. Провести диагностику можно на станции технического обслуживания (СТО). Чтобы самостоятельно контролировать работу электронного блока управления (ЭБУ), в автомобиль нужно установить маршрутный бортовой компьютер. Он значительно облегчит эксплуатацию транспортного средства, поможет найти и устранить неполадки в работе различных систем автомобиля.

Чтобы правильно выбрать бортовой компьтер, необходимо определиться с основными критериями:

• для чего нужен БК;
• приемлемая стоимость;
• место установки;
• качество ЖК экрана (цвет, контраст, работа при низких температурах);
• дополнительные опции;
• возможность обновления ПО.

Бортовые компьютеры бывают 2 типов: карбюраторные (обычно имеют очень маленький набор функций) и инжекторные. Инжекторные, в свою очередь, тоже делятся на 2 типа: стационарные (устанавливаются только в специально отведенные для них места) и универсальные (подходят к любым автомобилям, можно прикрепить на лобовое стекло).

Основные и дополнительные функции

Самый простой бортовой компьютер может определять внешнюю температуру воздуха, скорость движения, уровень топлива, его моментальный и средний расход, а также расстояние, на которое хватит горючего. Некоторые БК отображают параметры работы двигателя (температуру, расход воздуха, положение дроссельной заслонки, частоту вращения коленовала), напряжение в бортовой сети. Данная информация помогает обнаружить неисправности на ранних сроках.

В некоторых устройствах есть вольтметр, тахометр, часы, будильник, календарь.

Большинство бортовых компьютеров обладают энергонезависимой памятью (если снять клеммы с аккумуляторной батареи, все значения сохраняются).

• получить информацию о расходе топлива (текущем и среднем), температуре охлаждающей жидкости, пройденном расстоянии;
• спрогнозировать расстояние, на которое хватит оставшегося топлива, сроки техобслуживания;
• распознать коды ошибок работы двигателя внутреннего сгорания (ДВС);
• обновлять ПО через интернет.

Кроме этих основных функций есть еще 3 полезные функции:

1. Плазмер. Плазменный прогрев свечей.
2. Форсаж. Обнуление памяти до заводских параметров.
3. Тропик. Включение вентилятора системы охлаждения по заданной температуре двигателя.

Как установить штатный бортовой компьютер?

• прямоугольный GM (если у автомобиля экостандарт Евро-2);
• трапециевидный ODB-II (экостандарт Евро-3).

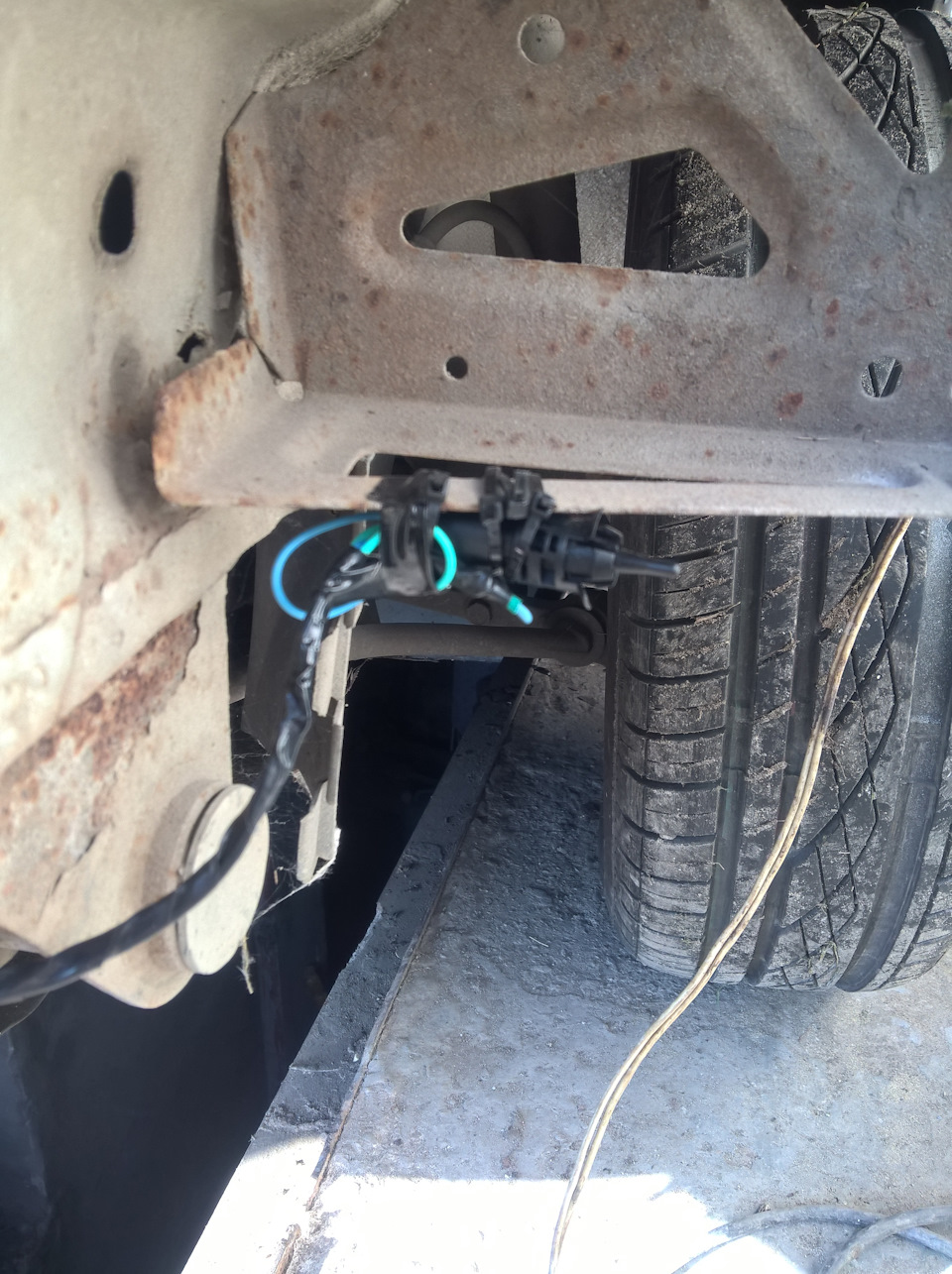

На некоторых моделях есть еще 2 контакта (к ним подсоединяется датчик внешней температуры). Перед установкой этот датчик нужно прикрепить с внешней стороны автомобиля так, чтобы исключить попадание влаги и грязи. Чтобы показания были наиболее точными, он должен находиться далеко от двигателя (например, под задним бампером на противоположной от глушителя стороне).

После подключения бортового компьтера доступны все основные параметры электронной бортовой сети автомобиля.

Подключение дополнительного бортового компьютера

Если есть необходимость, можно установить второй БК (например, Сигма или Штат X1) вместо небольшой заглушки блока системы автоматического управления отопителем (САУО).

Преимущества такого БК:

• невысокая стоимость прибора;
• наличие всего 3 контактов (+12B, масса, К-линия);
• устройство не занимает места в панели торпедо.

Любой бортовой компьютер значительно упрощает эксплуатацию транспортного средства и позволяет предотвратить серьезные нарушения электронной бортовой сети.

Если вы уже определились или более того приобрели на свою десятку или же на другую современную модель автомобиля отечественного ВАЗа, то пришло время его установки. Для тех, кто только подумывает о покупке БК рекомендуем ознакомиться с предыдущей статьей по .

Установка бортового компьютера

дело не сложное и займет у вас полчаса времени. Как правило, в комплектацию БК уже входит колодка контактов с помощью, которой осуществляется подключение к специальному разъему автомобиля. Для тех, кто не в курсе гнездо находится в нижней правой части .

Для дополнительной информации несколько слов о распиновке разъема для подключения бортового компьютера

Как видите, на представленном изображении после подключения бортовой компьютер

имеет доступ ко всем основным элемента электронной . Для полного запуска БК остается только подсоединить К-линию.

Что такое К-линия и зачем она нужна?

К-линия – это канал, по которому на БК поступает наиболее важная информация. С помощь этого подключения будут доступны данные по ошибкам, которые возникают во время работы , а также его температура, и другая важная диагностическая информация. Провод К-линии подключается к основному разъему, который находится под рулевой колонкой слева от водительского места. С помощью специального провода, который также идет в комплекте с бортовым компьютером производим подключение как показано на представленном изображении.

И напоследок о диагностических разъемах . Всего есть две разновидности контактных колодок Евро-2 (GM) и Евро-3 (ODB-II) на фото указаны выводы, к которым необходимо произвести подключение К-линии во время установки бортового .

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Штатный бортовой компьютер: краткий тур

Внешний вид лицевой панели показан на фото ниже. Нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая на кнопку 1, можно пролистывать функции первой группы. То же относится к другим клавишам.

Штатный БК для хэтчбека «Лада-112»

Спрашивается, зачем нужна кнопка 5? Находясь в любой из трёх групп, этой кнопкой задействуют дополнительные функции. Кстати, их число равно двум.

В каждой группе дополнительные функции – разные.

Пример с пролистыванием

Когда зажигание выключено, на дисплее мы видим часы. Попробуем включить зажигание и нажмём клавишу 1. Саму кнопку можно нажимать любое число раз – функции переключаются циклически. Их число равно трём.

Группа функций «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «Десятки».

Эксплуатация БК в разных режимах

Выше сказано, как пользоваться БК в режиме «Время». Группа «Время» является первой, но есть ещё две – «Топливо», «Путь». Приводим таблицы для них.

Группа функций «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Группа функций «Путь»

Здесь показаны функции, включаемые кнопками 3, 5.

Инструкция по программированию

Будем менять разные настройки.

А ещё попробуем включить будильник, поменять яркость подсветки и т.д. Таким образом, программирование компьютера на ВАЗ-2112 к эксплуатации относится тоже.

Настраиваем датчик уровня топлива

Бак сначала остаётся пустым. Включаем функцию «Уровень топлива» (2-5) и жмём кнопку 4 дольше двух секунд. Дальше выполняем шаги:

1. Жмём кнопку 3 в течение одной секунды до появления звукового сигнала;
2. Заливаем в бак три литра топлива. Ждём 10-20 секунд и повторяем шаг 1;
3. Повторяем шаги 1 и 2, пока не зальётся 39 литров.

Задействуем сигнализатор превышения скорости

Нажатиями на кнопку 3 включаем функцию «Средняя скорость». Нажимаем на клавишу 4. Дальше кнопками 5 и 6 устанавливаем требуемые цифры. В завершении нажимаем кнопку 4.

Для выключения опции используйте высокое пороговое значение: 190 или 200 км/час.

Меняем яркость подсветки

Задействуем функцию 1-3 «Время с остановками». Нажимаем кнопку 4. Клавишами 5 и 6 производим регулировку. Нажимаем на кнопку 4.

Будильник

Переходим к опции «Будильник» (дополнительная функция в списке «Часы»). Нажимаем на кнопку 4. Дальше устанавливаем значение часов (клавиши 5 и 6), жмём кнопку 4, устанавливаем значение минут (клавиши 5 и 6). По нажатию кнопки 4 будильник активируется.

Будильник в автомобиле – вещь нужная

Осталось понять, как выключить будильник. Проделайте все шаги до установки значения часов, а дальше нажмите на кнопку 1. Будильник должен выключиться!

Выбор нештатного бортового компьютера на ВАЗ-2112

Наш редакционный 2112 с БК Gamma GF 212. Мы им полностью довольны

Самым популярным нештатным БК на ВАЗ-2110 является модель Gamma GF 212.

Его стоимость около 2500 рублей

. Установка простая, необходимо просто подключиться к K-линии в диагностическом разъёме и подвести провода питания.

Есть такие полезные функции как продувка свечей и прочее. Мы от себя можем только порекомендовать его среди большого множества представленных на рынке моделей.

На что он способен? Какие функции в нем есть? Какими возможностями обладает? Может ли диагностировать систему автомобиля? Может ли показывать температуру наружного воздуха и т.д.?

Вы купили ВАЗ 2110 со штатным бортовым компьютером и у вас наверняка возникли упомянутые вопросы. Ответы на них можно найти в книжке по эксплуатации автомобиля. Но…

1. Либо в сервисе работают разгильдяи, которые не выдали эту книжку.

2. Либо вы купили машину с рук, а прежний владелец эту книжку потерял.

Поэтому мы и решили написать для вас эту статью.

Ликвидация неисправностей БК

Неисправности случаются с БК различной модификации. Владельцу нелишним будет знать, что в подобных случаях делать. Многие сбои имеют место, когда установка бортового компьютера прошла ненадлежащим образом. Во-первых, необходимо проверить надежность соединений. Во-вторых, велика вероятность случайного повреждения или пережатия К-линии. О подобном сообщит сам Мультитроникс, отображающий заведомо неверные данные.
Стоит он недорого, а вся процедура замены отнимет не больше 60 минут. Больше времени потребуется, если проблемы бортового компьютера 2110 вызваны поломкой контактов. Необходимо отсоединить устройство, проведя визуальный осмотр. Если погнутые штекеры все-таки присутствуют, то следует выбрать в магазине новые и перепаять.

Использование БК на легковом автомобиле ВАЗ позволяет владельцу всегда быть осведомленным о техническом состоянии автомобиля. Выбирается устройство исходя из потребностей. Эффективность его работы зависит от правильности установки.

Не переключается штатный БК на ВАЗ 2110 с подрульным переключением. Почему?

Скорей всего кожух зажал проводку, идущую на переключатель. Стер ее защитный слой, и поэтому она замыкает. Надо ее осмотреть и устранить неисправности.

Часто с бортовым компьютером ВАЗ 2110 происходят и другие странные вещи. Например, он показывает повышенный расход топлива. Или, наоборот, не показывает средний и мгновенный расход, скорость и т.д. Иногда он пищит, потому что считает, что в баке нет топлива, хотя вы знаете, что бак почти полный.

А если вас устраивает заводской, то ниже вы найдете его описание.

Автомобили Лада «десятого» семейства получили широкое признание у российских автолюбителей за свою надежность, простоту и удобство в эксплуатации. Создание этого автомобиля стало продолжением линейки переднеприводных машин отечественного производства. ВАЗ 2110 можно по праву считать первым достойным конкурентом иностранных машин на автомобильном рынке нашей страны.

ВАЗ 2110 стал первым отечественным автомобилем, на который стало возможно устанавливать гидроусилитель руля поворота. Не смотря на то, что усилители руля ставили только в специализированных центрах, и стоило это устройство немалых денег, сама возможность его установки делала «десятку» очень привлекательным автомобилем для водителей которые ценят комфорт и удобство.

Компьютеры на ВАЗ 2110

Практически одновременно с появлением ВАЗ 2110, на рынок автомобильной электроники стали выходить производители бортовых маршрутных компьютеров с предложением оснастить свой автомобиль современным устройством позволяющим контролировать мгновенные параметры двигателя и проводить его диагностику с возможностью определения ошибки в двигателя и последующим их сбросом. Это стало востребовано в связи с появлением инжекторных двигателей, работающих на основе программ записанных в электронный блок управления автомобиля. Для отечественных двигателей такими программами стали программы Январь и Bosch.

К таким бортовым компьютерам можно отнести маршрутные компьютеры среднего класса производства фирм , и Gamma (группа компаний Ferrum), которые обладают основным набором функций, простым дисплеем и отличным сочетанием цена-качество. Кроме БК среднего класса существуют компьютеры высшего класса такие как: и Prestige. Этот бортовой компьютер на ВАЗ 2110

имеет расширенный набор возможностей и цветной морозоустойчивый дисплей.

Маршрутный компьютер (МК), пока­занный на рис. 37, устанавливается в вариантном исполнении вместо ча­сов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разбитых на 3 группы (см. табл. 2). Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кноп­ками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выклю­ченном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохра­няются не менее 1 мес.

Отличия между инжектором и карбюратором

На самом деле инжектор практически ничем не отличается от карбюратора. У них почти вся конструкция одинакова. Однако если считать, что замена карбюратора инжектором не принесет никакой пользы, то это не так. Рассмотрим преимущества инжектора:

​ Если в автомобиле появились какие-то неполадки, то найти их можно будет всего за несколько минут.

• ​ Даже на холостых оборотах двигатель работает так, как нужно. И зимой завести автомобиль можно без проблем, не прогревая предварительно двигатель.
• ​ И в целом машина ездит гораздо лучше. При этом она тратит намного меньше топлива, если сравнивать ее с карбюраторной моделью.
• ​ Периодически карбюратор следует чистить и регулировать, в то время как инжектор не требует почти никакого вмешательства.

Обычно новый инжектор(см.) работает длительное время. И даже если он по каким-либо причинам ломается, то его можно отвезти в автосалон, где ремонт будет произведен бесплатно, так как он будет на гарантии. Если же сломан какой-то датчик, то заменить его можно за считанные секунды. Да и стоят такие детали недорого.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА

Коррекция хода часов

Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного време­ни нажать кнопку 1, при этом происхо­дит сброс секунд и округление показа­ния часов. Установка текущего времени (календаря) Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения ус­тановки времени (календаря). Установка будильника Нажать кнопку 4 в режиме «Будиль­ник». Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения ус­тановки будильника. В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

* При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя ско­рость») параметров, с появлением двухтонального звукового сигнала.

Выключение будильника

Нажать кнопку 4 в режиме «Будиль­ник». Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно: — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения; — кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Для проведения коррекции необхо­димо слить весь бензин из бака. Нажать и удерживать кнопку 4 бо­лее 2 с в режиме «Уровень топлива». На индикаторе появится мигающая ци­фра «0». Нажать и удерживать кнопку 3 в тече­ние 1 с до появления звукового сигнала подтверждения. После этого на индика­торе появится мигающая цифра «3». Залить в бензобак с помощью мер­ной емкости 3 л бензина, выждать вре­мя, необходимое для успокоения дат­чика уровня топлива, нажать и удержи­вать кнопку 3 1 с до появления звуко­вого сигнала подтверждения. Продолжить эту процедуру до мак­симального значения 39 л, после кото­рого компьютер автоматически выхо­дит из режима. Установка сигнализатора превышения скорости Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установить требуе­мый порог скорости. Нажать кнопку 4 для выхода из уста­новки сигнализатора превышения ско­рости.

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную

Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем Бортовой компьютер АМК 211001

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
2. 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
3. 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

Читайте также:

• Digma t 1000 signature обновление
• Что относится к технике компьютер самокат рогатка ножницы торт
• В каком случае придется менять сокет целиком
• Как сделать эффект выстрела в sony vegas pro 13
• Фаерфокс или фамвир что лучше
