Магнитола в гранте инструкция по использованию

Настоящее руководство по эксплуатации распространяется на радиоприемник и проигрыватель звуковых файлов 2190-7900010-20 (далее по тексту радиоприемник) и предназначено для изучения состава, принципов работы, технических характеристик, правил эксплуатации и технического обслуживания изделия.

(Last Updated On: 26.11.2023)

Штатная магнитола Lada Granta – это неотъемлемая часть автомобильной аудиосистемы, которая позволяет наслаждаться качественным звуком и комфортом во время поездок. В этой инструкции мы подробно рассмотрим основные функции и настройки штатной магнитолы Lada Granta, чтобы вы могли использовать ее на полную мощность и получить максимальное удовольствие от прослушивания музыки и радио в вашем автомобиле.

Перед началом использования штатной магнитолы Lada Granta вам необходимо ознакомиться с данным руководством, чтобы правильно подключить и настроить магнитолу. Обратите внимание, что важно удерживать правильные размеры рамки, чтобы магнитола идеально вписалась в интерфейс вашего автомобиля. Размеры штатной магнитолы Lada Granta указаны в инструкции производителя, и вы должны следовать этому указанию при установке.

При подключении штатной магнитолы Lada Granta к подключенному аудиосистема автомобиля, не забудьте отключить усилитель, если он имеется. Это позволит избежать некорректного воспроизведения звука и ошибок в работе магнитолы. Информацию о том, как правильно отключить усилитель, можно найти в руководстве по эксплуатации вашего автомобиля.

После установки и подключения штатной магнитолы Lada Granta вам необходимо выполнить настройку тонкомпенсации. Для этого нажмите кнопку “Настройка”, затем выберите “Тонкомпенсация”. В этом режиме вы сможете регулировать настройки звука, чтобы достичь наилучшего качества звучания. Для сохранения настроек нажмите кнопку “Сохранить” в течение нескольких секунд.

Теперь, когда вы правильно настроили тонкомпенсацию, вы можете наслаждаться приятным звуком в своем автомобиле. Штатная магнитола Lada Granta поддерживает различные функции, такие как воспроизведение музыки с USB-накопителя или SD-карты, радио и т. д. Для выбора канала или песни используйте кнопки на панели управления магнитолы, а для настройки радио нажмите кнопку “Радио” и выберите нужную волну. Информация о работе магнитолы высвечивается на дисплее, и вы всегда можете сказать, что происходит в данный момент.

В этой инструкции мы рассмотрели основные функции и настройки штатной магнитолы Lada Granta, которые позволят вам наслаждаться качественным звуком и комфортом во время поездок. Не забывайте обновлять каталоги и следить за новыми обзорами и инструкциями от производителя, чтобы быть в курсе всех новых функций и возможностей вашей магнитолы. Теперь вы готовы использовать штатную магнитолу Lada Granta и получить максимальное удовольствие от прослушивания музыки и радио в вашем автомобиле.

Инструкция по эксплуатации штатной магнитолы Lada Granta

Штатная магнитола Lada Granta предназначена для установки в автомобили Lada Granta и имеет ряд функций, которые позволяют наслаждаться качественным звуком и удобным управлением.

Установка магнитолы

Установка штатной магнитолы Lada Granta производится мастерами сервисного центра «Лады». Для установки магнитолы необходимо отключить аккумулятор и правильно подключить разъемы и провода.

Поддерживаемые форматы

Магнитола Lada Granta поддерживает следующие форматы аудио и видео файлов: MP3, WMA, WAV, MPEG, AVI.

Управление магнитолой

Управление магнитолой осуществляется с помощью кнопок на передней панели и сенсорного дисплея. Нажатие на кнопки позволяет выбирать различные режимы работы магнитолы и настраивать параметры звука.

Функции магнитолы

Магнитола Lada Granta имеет ряд функций, которые позволяют настроить звук по своему вкусу. В меню настройки звука доступны следующие функции:

• Тонкомпенсация: позволяет корректировать некорректное воспроизведение высоких и низких частот.
• Норма/Люкс: регулирует уровень громкости звука.
• Тонкомпенсация центр: устанавливает сдвиг центральной точки тонкомпенсации.

Настройка тонкомпенсации

Для настройки тонкомпенсации нажмите кнопку «Тонкомпенсация» на дисплее магнитолы. Настройте параметры звука с помощью кнопок «+» и «-». После завершения настройки нажмите кнопку «Сохранить».

Советы по эксплуатации

Для достижения наилучшего качества звука и работы магнитолы Lada Granta, рекомендуется следовать следующим советам:

• Не устанавливайте магнитолу в металлическую коробку или близко к металлическим предметам, чтобы избежать возможных помех.
• Проверьте правильность подключения разъемов и проводов перед использованием магнитолы.
• Если возникают ошибки в работе магнитолы, обратитесь к мастерам сервисного центра «Лады» для устранения проблемы.

Следуя инструкции по эксплуатации штатной магнитолы Lada Granta, вы сможете настроить и использовать магнитолу в полной мере, получая удовольствие от качественного звука и удобного управления.

Подробное руководство

Штатная магнитола Lada Granta предлагает множество функций и возможностей, которые мы можем рассмотреть подробнее в этом разделе.

Размеры и разъемы

Изначально штатная магнитола Lada Granta имеет стандартный размер 1-DIN, что позволяет ее легко установить в большинство автомобилей. Разъемы для подключения магнитолы также стандартны и не требуют дополнительных модификаций.

Функции и возможности

Штатная магнитола Lada Granta предлагает множество функций, которые можно использовать для удобного и комфортного использования. Она поддерживает воспроизведение аудио и видео файлов, позволяет подключить телефон через Bluetooth для прослушивания музыки и осуществления голосовых вызовов. Также есть возможность подключить внешнюю USB-флешку или карту памяти для воспроизведения файлов. Обзор всех функций и удобное управление ими осуществляется через цветной сенсорный экран.

Управление

Управление магнитолой Lada Granta осуществляется с помощью кнопок на передней панели и сенсорного экрана. На экране отображается меню с различными режимами и настройками, которые можно выбрать, нажав на соответствующие кнопки.

Важно отметить функцию тонкомпенсации, которая позволяет самостоятельно настроить звучание динамиков в автомобиле в соответствии с предпочтениями владельца. Режимы эквалайзера и другие настройки можно изменить посредством кнопок на передней панели или сенсорного экрана.

Подключение телефона

Для подключения телефона к штатной магнитоле Lada Granta необходимо включить Bluetooth на устройстве и на магнитоле. После активации Bluetooth на обоих устройствах, они должны обнаружить друг друга и установить соединение. Затем можно воспроизводить музыку с телефона посредством магнитолы и осуществлять голосовые вызовы через встроенный микрофон и динамики автомобиля.

Тонкомпенсация

Функция тонкомпенсации позволяет настроить звучание динамиков в автомобиле в соответствии с предпочтениями владельца. Это особенно важно для достижения оптимального качества звука в автомобиле.

Язык и обновления

Магнитола Lada Granta предлагает возможность выбора языка интерфейса. Выбранный язык будет отображаться на экране и позволит удобно использовать все функции и настройки магнитолы.

Также стоит отметить, что производитель время от времени предлагает обновления и новые версии прошивки для магнитолы Lada Granta. Обновления можно скачать с официального сайта производителя и установить на магнитолу, следуя инструкции, предоставленной в официальной документации.

Видео:

ЗАМЕНА ШТАТНОЙ АКУСТИКИ В ЛАДА ГРАНТА НА КОМПЛЕКТ «АК»

ЗАМЕНА ШТАТНОЙ АКУСТИКИ В ЛАДА ГРАНТА НА КОМПЛЕКТ «АК» by RomanUralSound Vasilchenko 41,304 views 1 year ago 12 minutes, 33 seconds

3 Настройки звука

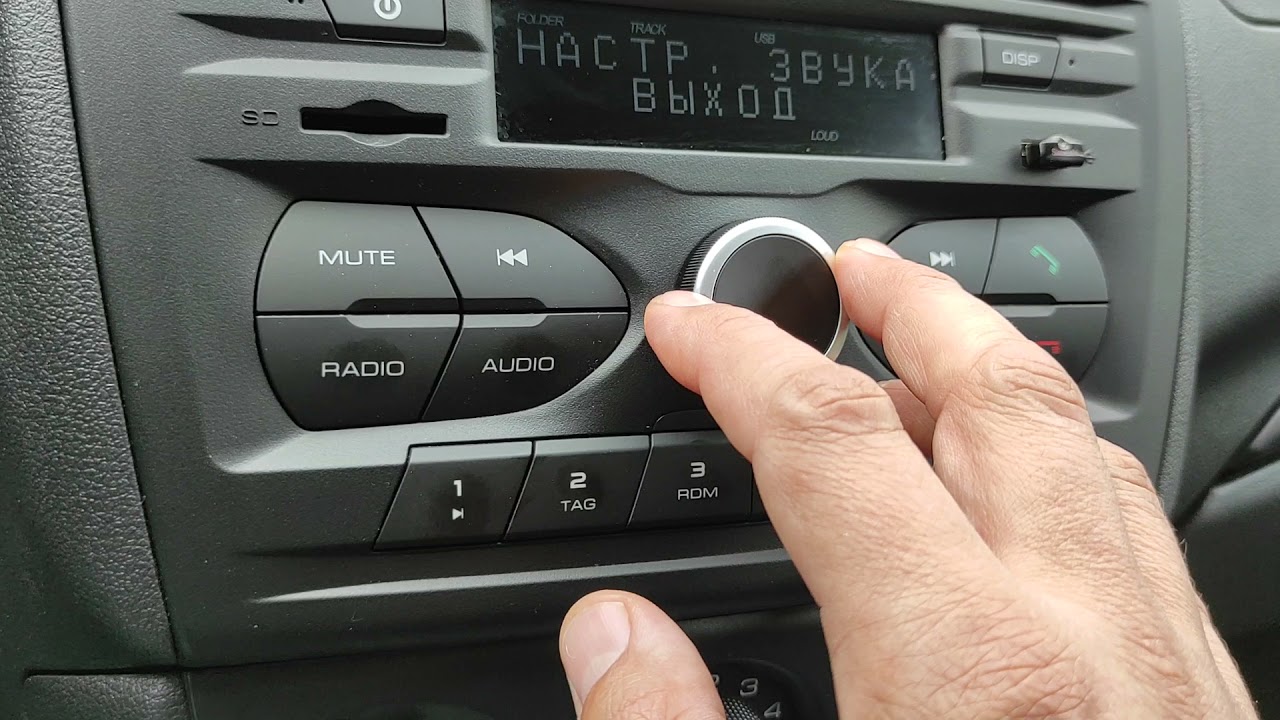

2.3.1 Регулировка громкости осуществляется вращением ручки энкодера (рис. 2, поз. 6) вправо или влево.

2.3.2 Коротким нажатием ручки энкодера осуществляется вход в режим настроек звука. Настраиваемый параметр выбирается вращением ручки энкодера.

2.3.3 Для выключения звука нажмите кнопку MUTE (рис. 2, поз. 3). Для включения звука нажмите кнопку повторно или поверните ручку энкодера.

Как снять магнитолу LADA Granta люкс

Хочу поделиться с Вами об установке Люксовой МультиМедиа Системы.

READ Как настроить карбюратор на ВАЗ 21099

Лично я приобрел ее с рук по объявлению на Авито. Долго искал подобный вариант, и наконец наткнулся на действующее объявление. Продавец решил зарядить свою люксовую гранту качественной музыкой, естественно для этих целей штатная ММС Гранты не подходит. Он решил ее продать вместе с центральной консолью и поставить нормовскую консоль под один DIN. (С условием замены своей люксовой на нормовскую покупателя). Меня все устроило. Договорились, встретились и на месте обменялись консолями. Если Вы так-же меняете консоли, не забудьте поменять блок управления отопителем. Для этого необходимо открутить два самореза.

Перед установкой необходимо подготовить четыре жигулевские клипсы и четыре самореза с плоской шляпкой, длинной 16мм. А также USB удлинитель длиной примерно 60-100 см.(если приобрели без него)

Значит все по порядку и поэтапно: Первым делом нужно снять «Нормовскую» центральную консоль панели. Для этого сперва вытаскиваем полочку — заглушку, под магнитофон. Чтобы ее легко вытащить, нужно сжать ее пальцами за выступы посередине с обоих сторон, и вытянуть на себя. Сзади этой заглушки будут расположены два разъема аудиоподготовки. Нажав на фиксаторы этих разъемов, вытаскиваем их. У кого уже была установленна магнитола

, снимаем ее и отсоединяем. Затем вытаскиваем ручку выбора температуры воздуха, ручку управлением воздушного потока и рычажок управления забором воздуха. Ручку вентилятора печки оставляем на месте. Далее просто аккуратно тянем всю консоль на себя. Она держится на железных клипсах-защелках, которые при усилии легко освобождаются. После этого отодвигаем консоль немного на себя начинаем отсоединять разъемы. Начинаем с разъемов кнопок обогрева и кондера (у кого есть), и два маленьких разъема подсветки блока управления печкой. Далее круглый разъем вентилятора печки. Чтобы его вытащить, нужно нажать на защелку. И снимаем еще один разъем аварийной сигнализации. Вынимаем консоль из панели и ложим ее в сторону. Видим Вот такую картину:

Я пока появился доступ, сразу обмотал моделином все провода. Они здорово болтаются в разъемах и сильно громыхают. Кстати после обклейки, исчезли небольшие постукивания, которые порядком меня доставали. Вставляем заготовленные клипсы в пазы. (отмечено на фото красным). Достаем антенный кабель (если уже не достали). Он находится под ковролином в ногах пассажира, в самом углу центральной консоли. Ныряем туда рукой, достаем его и протаскиваем через панель в специальное отверстие в панели. На картинке видно где и какой кабель должен выступать. Если проложить по другому, можно пережать проводку магнитолой.

Затем укладываем кабель USB. В бардачке есть отверстие для него. Я сделал вот так:

Затем примеряем люксовую консоль всборе с ММС. Присоединяем все разъемы в обратной последовательности. Подключаем ММС двумя ISO разъемами, антенный кабель и USB разъем. Садим консоль на место. Прикручиваем четырьмя саморезами.

Остается всего лишь защелкнуть вторую серебристую часть люксовой консоли. Если в будущем будет необходимость снять консоль, запоминайте расположение защелок на этой пластмаске.

Вот собственно и все. Надеюсь данная информация поможет кому — нибудь в начинаниях. Успехов и Удачи!

В теме выкладываются и обсуждаются вопросы касающиеся модификации, прошивки и установки/настройки ПО на: Lada GRANTA и Lada KALINA-2/Priora

Внимание. НЕЛЬЗЯ прошивать ММС с версией ПО 23.02.27 или 21.1.2.39. Перед прошивкой ММС. сверяйте версию ПО, проконсультируйтесь на форуме по этому поводу, не спешите убивать свой аппарат. Все операции по прошивке ММС производить только на свой страх и риск! Что приводит к потери гарантийных обязательств производителя на ММС.

Подготовка SD карты и прошивка ММС Kalina II/Proira/Granta

Сообщение отредактировал Pearl — 16.04.15, 09:53

Подключение в ТС, где нет проигрывателя (или установлен неверно)

Вы собираетесь узнать, как подключить магнитолу «Toyota»? Главная сложность — тянуть провода придется вам самим:

Соответственно, это и ответ по запросу «Как подключить магнитолу «Renault».

Напомним, другие проблемы ММС связанные с ее работой решаем в этой статье.

Решил прошить стандартную магнитолу, прочитав пару форумов и обсуждений стало понятно что данный процесс совсем не сложный. Итак для тех кому интересно скину и прошивку и карты для навигации. Итак процесс установки: Все операции по прошивке ММС производить только на свой страх и риск! Что приводит к потери гарантийных обязательств производителя на ММС! Внимание: перед прошивкой ММС, сверяйте версию ПО, проконсультируйтесь на форуме по этому поводу, не спешите убивать свой аппарат! НЕЛЬЗЯ прошивать ММС с версией ПО 23.02.27 или 21.1.2.39 Инструкция по прошивке для тех у кого нет выхода на рабочий стол WinCE:

READ Как разблокировать магнитолу Renault Logan 2

Lada Granta — обзор штатной мультимедийной системы.

прошьется, она перезапуститься автоматически, вот тогда можно будет извлечь SD карту. Теперь нужно откалибровать экран ( Настройки — Экран — Калибровка ) и не забываем после калибровки, когда начнется 30-ти секундный отсчет, тапнуть по экрану! Далее возможен выход на рабочий стол долгим нажатием на «Настройки». Самое главное, не забывайте извлечь все примочки из USB когда будите прошевать ммс.

Для установки NewMenu через рабочий стол WinCE (вручную) выполняем следующие шаги: ТЕМА WINDOWS 8 NEW С 4 ОБОЛОЧКАМИ СИНЯЯ-ЗЕЛЕНАЯ-ЧЕРНАЯ-СЕРОЗЕЛЕНАЯ 25/01/2015 Обновленная! Никаких тормозов. Собрано все на основе АльтМеню 7.391 Нитроген и в меню только 4 темы в разной цветовой гамме и ТОЛЬКО Windows 8. Тема очень тяжелая, по этой причине другим загромождать не стали и это очень как хорошо помогает работать. Все уже внутри сборки со всеми настройками. При выборе другой оболочки вшит номеронабиратель. Все новшевства тут. Распаковываем на СД-карту или USB-накопитель папку INSTALL из скачанного архива NewMenu. пихаем карту в ММС и выходим на рабочий длительным нажатием кнопки «Настройка». Заходим на сд-шку и запускаем install.exe из папки install. Будет предложено установить NewMenu — соглашаемся. В конце установки ММС перезагрузится в штатку. Для выхода в альтменю удерживать кнопку «настройки» штатной оболочки.

После установки папку Install можно удалять, меню копируется в Staticstore.

Прошивка для скачивания ниже. Предыдущую обязательно удалите.

Штатная магнитола Kalina 2 поколения или LADA Granta существенно отличается от головных устройств (ГУ) прошлых автомобилей. Большой сенсорный экран делает ее похожей на магнитолу иномарки, однако, ее функциональность хромает. Но расширить возможности магнитолы можно не сложной операцией.

Выкинул штатную магнитолу из Лада Гранта — Нашёл ей достойную и современную замену по доступной цене

Как известно штатные автомагнитолы в автомобилях Лада оставляют желать лучшего, от них лучше избавляться сразу после покупки. Потому что ничего хорошего в них нет — это уровень нашего автопрома. В Лада Гранта вообще до сих пор ставят обычные кнопочные магнитолы с маленьким монохромным дисплеем.

Хотя вроде в 2021 году обещали вернуть Гранте дисплей мультимедиа, но обольщаться не стоит, качество там будет низкое. Поэтому если хотите современную магнитолу, то покупайте её отдельно. Как раз нашёл достойную и современную автомагнитолу для Лада Гранта. Давайте посмотрим, что она из себя представляет и какая цена.

Магнитола Android Lada Granta 2018г. + 2G+32G WiFi 9,0″

Данная автомагнитола специально сделана для автомобиля Лада Гранта 2018 — 2021 года выпуска. Проблем с установкой тоже не возникнет, на просторах интернета есть много видеоинструкций о том как её установить. ЖК дисплей магнитолы имеет размер 9 дюймов. Есть встроеный усилитель и блютуз, плюс можно подключить смартфон на системе андроид.

Также есть GPS-приемник и можно подключить камеру заднего вида, встроенная память 2 гб, оперативная память 32 гб. По моему — это идеальный вариант для Гранты, вместо её древней и малоинтересной штатной магнитолы, на которую даже смотреть не хочется. К тому же цена вполне доступная, всего 14999р за современный аппарат, который вас будет радовать.

Штатное головное устройство 9″ Nakamichi NTA-6302 для Lada Granta I рестайлинг 2019+

Вам повезло, нашёл ещё более доступную и современную автомагнитолу для Лада Гранта, её цена всего 11790р. Она подходит на автомобили 2019+ года выпуска в комплектации: норма, стандарт, норма классик+, норма SE и Стандарт + пакет Plus. Автомагнитола не подходит для автомобилей 2011-2018 года выпуска в следующих комплектациях: Luxe Навигация, Sport и Drive Active с дисплеем на 7 дюймов.

По характеристикам она схожа с первой автомагнитолой, по сути они одинаковые, просто подходят на разные комплектации. На мой взгляд — это идеальный вариант за низкую цену. Вместо устаревшей кнопочной магнитолы, вы получите современную с сенсорным дисплеем и множеством современных функций.

Как обновить прошивку магнитолы до ver. 38 (23. 38)

Особенности сборки с альтменю:

Прошивка: Распаковать содержимое архива в корень SD карты:Далее действуем как описано выше. Данная сборка может работать без SD карты, либо можно удалить папки Install и Firmware_v38. Папка Navigation должна присутствовать на SD или на USB. она создана для навигационных программ, например, для Навитела нужно положить в эту папку Navitel.

Как подключить штатную магнитолу Лада Гранта с разъемом 1-DIN

Водителю на заметку!!! Некорректное подключение клемм приводит к короткому замыканию. Для безопасности процесса соединения, на разъемах имеются направляющие, они позволяют установить колодку лишь в одном положении.

Лада Гранта Лифтбек Конструктор 18+ › Бортжурнал › Улучшение звука ММС 2190

Усилитель PIONEER GM-D1004.

Компактный усилитель класса D. Забегая вперед скажу, что слово компактность в отношении данного усилителя применять никак нельзя! У меня были компактные усилители EOS AE-300.1. По сравнению с PIONEER GM-D1004 это просто гробы огроменные!

Номинальные характеристики:4 x 45 Вт (4Ω),4 x 45 Вт (2Ω),2 x 90 Вт (4Ω),2 x 90 Вт (2Ω),1 х 180 Вт (4Ω)1 х 180 Вт (2Ω)74 dBA (ref: 1 Вт в 4Ω)

Максимальные писать не буду ибо фигня это 🙂 Кстати, заметили, что мощность при 2 и 4 Омах одинакова?! Ерунда ж какая-то! Не того класса этот усилитель и не той ценовой категории. Лезем в интернеты и читаем тесты:«Мощность на 4-омной нагрузке совпала с указанной в описании с точностью до 0,1 Вт. А на 2-омной стала на 60% больше – очень достойный результат.» (с) Автозвук.

Родные колонки прям заиграли в новом свете 🙂 Весной на фронт уйдут мои любимые и кочующие из машины в машину Hertz ESK 165.5L. На тыл пытаюсь найти Hertz ESK 130.5L или хотя-бы Hertz ESK 130.5. У кого есть на примете дайте знать, пожалуйста.

Ну и итогом стоит ли покупать и ставить ММС 2190? Если не ставить целью «чтобы всё как с завода», однозначно нет! При стоимости новой ММС от 14000 рэ. Полно хороших аналогов у того же PIONEER где и видео, и звук будет гораздо лучше. В моем случае работает философия «light» (максимум результата при минимальном изменении) принятая за основу в доработке данной машины. По ценам — Б/У магнитола — 7000 руб, усилитель — 8000 руб. Итого — 15000 рублей и ни одна из магнитол не имеет номинал в 45w канал. (да, да все эти циферки на панельки это максимальная мощность — мощность при которой оборудование может проработать 1 сек.)

Всем бобров и помните никогда сухой, и бездушный «лайк» не заменит чувственный смайлик, оставленный в комментариях! 😉

Лада Гранта › Бортжурнал › #60. Улучшение звука MMC 2190. UPD

День у меня сегодня долгий, после ночных проф. работ на серверах.Итак для начала я разобрал это чудо ММС. Все достаточно просто, винтики откручиваем, шлейфа отсоединяем аккуратно.

Далее рассмотрим поближеСлева наш микросхема усилителя, которую и будем паять. Чуть выше конденсатор, который мы заменим. По центру 2а предусилителя, их мы тоже заменим.

Сразу предупрежу, геморой еще тот, если сами первый раз, лучше не соваться. (Где-то видел пост «Все купил, открыл, попросил друга заменить. Плюнул собрал все обратно»)Начнем. Припой чем паяли TDA оказался очень тугим, нагревался кое-как.Хотел феном, побоялся за пластик. Пробовал отсосом и медной сеткой припой снять, очень плохо берется. После часа плюнул и откусил все ножки нафиг, остатки вытащил пинцетом. Все равно некоторые отверстия не в какую не хотели открываться. Все равно сдалась плата и все очистилось.

Далее вставил TDA 7560 в отверстия без труда и спаял.На очереди были предусилители. Попробовал феном, кипит но не двигается. Сменил насадку на жале, грел и поддевал шилом уголок.

Посмотрев как остальные цепляют этот огромный конденсатор, сделал по своему.Паралельно запаял еще один клндер.

Удлинитель, термотрубки и стяжка. прицепил к боковой стенке, где меньше трения.

Укоротил, спаял в свое же место. Надуюсь это фигня исчезнет.Не забываем смазать термопастой, мне попалась КПТ-8.

Финал.Все на месте. Собрал без проблем. Теперь самое страшное, включить. Боялся что что-то задел и щас просто не будет пахать или того хуже запашек пойдет.

UPD. Т.к. электролит стянул стяжкой к боковой стенке, магнитола тупо не влезала в консоль, рамка металлическая мешала. Пришлось поддевать дабы она вползла. Решение вполне приемлемое если каждый день ее туда, сюда не вынимать.Пока брату перепаивали магнитолку, решил свою немного поправить.Значит конденсатор расположил иначе, на термоклей надежды нет, может и отвалиться, стяжка надежнее.

Заодно и керамический конденсатор поменял на пленочный. Осталось протестировать.

PS Желающим из «Чеб» перепаять, есть человек сделает за пару часов. Сам этим гемороем не буду заниматься, своей хватило. Контакты в ЛС скину.

Другие особенности штатной автомагнитолы

Общие впечатления пользователей от штатной магнитолы все-таки положительные. Дисплей признается информативным и легко читаемым, сенсорная клавиатура работает без перебоев. Автомагнитола отлично воспроизводит музыку с microSD, но с обычными USB-флешками бывают проблемы. Имеется эквалайзер, повтор воспроизведения, исполнение песен в случайной последовательности. Переключение треков происходит без задержек. Штатная мультимедийная система позволяет даже просматривать фотографии с карты памяти, поддерживается 5 форматов изображения.

А вот настроить режим «телефон» с первого раза получается не у всех. Но она понадобится разве что очень занятым людям, которым приходится вести переговоры, даже находясь в дороге. Штатные колонки многих не обрадовали, поскольку даже на 45% громкости слух начинают резать хрипы. Да и переход от воспроизведения с музыки на радио всегда пугает водителей перепадами громкости.

Вот причины, по которым некоторые автолюбители предпочли купить мультимедийную систему у другого производителя. Сейчас система 2190 постепенно уступает место более продвинутой 2191, в которой уже на заводе устанавливают интерфейс подключения камеры заднего вида и навигацию, в ней чуть лучше качество звука и присутствует вход подключения сабвуфера.

Далеко не каждая базовая комплектация автомобиля определенной марки и модели включает в себя автомагнитолу. А даже если вы и приобрели машину с магнитолой, далеко не факт, что она вам понравится и подойдет по качеству. Гранта в этом плане не стала исключением, но на то он и современный автомобиль, чтобы давать своему обладателю возможности для улучшений и тюнинга.

Лада Гранта Лифтбек AMT › Бортжурнал › Фоновый шум в штатной магнитоле Лада Гранта (ММС 2190).

Изначально в машине стояла штатная мультимедиа система (ММС) с 7” экраном и 4 заводских динамика. Cразу заметил, что при воспроизведении музыки присутствует некое шипение в динамиках. Особенно хорошо слышно если поставить на паузу, на вокальных вступлениях или аудиокнигах. Очень мне это не нравилось. Но менять магнитолу на что то другое не хотелось. Слишком гармонично она вписывается в панель. Начал искать варианты как убрать этот шум т.е. снизить слышимое фоновое шипение. Внешнего усилителя нет и не будет.Установил другую оболочку меню (New Menu 9.4.8), заменил передние динамики на 16 см DD CS 6.5, проклеил двери.Начал смотреть железо. Гугл радостно отрапортовал, что в основном все улучшения данной ММС сводятся к замене микросхемы встроенного в магнитолу усилителя, конденсаторов по питанию и микросхем операционных усилителей.Решил для начала сделать также. Разобрал ММС. На столе оказалась основная плата:

По умолчанию встроенный усилитель TDA7388 меняют на TDA7560. В Чип и Дип TDA7560 стоит 290 руб. При этом, по отзывам, есть вероятность нарваться на поддельную микросхему. Самый хороший вариант выпаять эту микросхему из какой-нибудь старой магнитолы т.к. многие производители ставят их в свою продукцию. Например, Pioneer заказывает их со своей маркировкой PAL007. Нашел на разборке Pioneer DEH-2020MP без панели. Посмотрел service manual на неё:

То что нужно. Сторговался за 300 руб. Считай по цене новой TD7560.

Но зато точно не подделка:

Повезло, что плата односторонняя и при помощи оловоотсоса всё прекрасно отпаялось. А вот из ММС старую TDA7388 даже не пытайтесь выпаивать, испортите плату. Просто берем кусачки и откусываем все ножки. Затем по одной выпаиваем. Опять же без оловоотсоса никуда.Небольшое отступление: если вы никогда не паяли и у вас в наличии только большой дедовский паяльник даже не думайте браться за эту работу. Найдите специалиста. Это будет дешевле покупки новой магнитолы. А если уж решили рискнуть, то, как минимум, не используйте паяльную кислоту! Её надо очень тщательно потом отмывать с платы, что никто не делает, а потом через год её остатки просто съедают дорожки на плате. Оптимальный вариант это качественный безотмывочный флюс. Чтобы потом не было: «поменял усилитель на TDA7560 перестал работать один канал, помогите» и т.д.

Едем дальше. Питанием на плате заведует 4-х канальный регулятор напряжения LV5683. Нас интересует его выход 8,5 вольт. От этой линии запитаны аудио-процессор TDA7419 и предварительный усилитель, который собран на 2-х микросхемах JRC4558. Причем сигнал всегда проходит через предварительный усилитель и только потом попадает на встроенный усилитель. Либо через линейные RCA выходы на внешний (на 4pda немного неправильно нарисовано).Начал с замены электролита по линии 8,5В с 220мкФ/16В на 330мкФ/25 (Panasonic EEUFR1E331 LowESR):

Далее замена конденсатора в цепи питания самой LV5683 на 1200 мкФ/25В (Panasonic EEUFK1E122 uLowESR):

Керамический конденсатор 0,1 мкФ на штатное посадочное место:

Затем замена штатного электролитического конденсатора 3300 мкФ/25В на 4700 мкФ/25В (Epcos B41851A5478M000). Ну и замена TDA7388 на PAL007 от Pioneer. 25 вывод PAL007 запаивать не стал, хотя на плате она вроде бы и никуда не подключена, но на всякий случай.

В процессе поиска информации заметил, что некоторые устанавливают новый конденсатор на 10000 мкФ, а кто и на 33000мкФ, вкрячивая его на плату через одно место. Что могу сказать, не стоит гнаться за ёмкостью. Более чем на 50% увеличивать ёмкость уже установленных конденсаторов бессмысленно. Прироста мнимого «качества звучания» не будет. Только стартовые токи увеличатся, и клемма аккумулятора искрить будет сильнее при подключении. Гораздо лучше уделить внимание качеству этих самых конденсаторов. Не самое дешевое «Г» брать лишь бы побольше, а взять за ту же цену ёмкость поменьше, но зато LowESR серию (с низким эквивалентным последовательным сопротивлением). Эти конденсаторы как раз предназначены для работы в цепях с высокой частотой пульсации тока. Я не зря указывал в скобках наименование.

Далее приобрел операционные усилители AD8066 (можно AD826):

Дорогие. По 250 руб/шт. Всё установил:

Т.к. у нас всё-таки стерео магнитола, то предполагаю, что именно стерео выход и используется. Параметры встроенного ЦАПа конечно оставляют желать лучшего. Отношение сигнал/шум 83 Дб и THD 70 Дб. И самое интересное, что для вывода звука используется ШИМ модуляция (PWM signal output).

Это означает, что после этого встроенного ЦАПа должен быть установлен хороший фильтр, который сгладит сигнал сформированный при помощи ЦАП (как в усилителях D класса). Установлен он должен быть как можно ближе к выходу ЦАП. И сам производитель пишет, что лучше иметь порядок этого фильтра повыше. Как там это всё распаяно на этом модуле известно только китайцам его проектирующим. Получается сам источник сигнала имеет посредственные характеристики и изменить их мы никак не можем. В принципе дальше можно не копать. Аудио процессор TDA7419 по datasheet имеет отношение сигнал/шум 100 Дб. А предусилитель, пусть даже и с однополярным питанием, на нормальных операционниках не должен вносить такие слышимые искажения.

Итого:1. Убрать фоновый шум магнитолы нельзя (речь не идет про подключение внешнего усилителя). Причиной этому является плохой ЦАП встроенный в процессор.2. Замена микросхемы усилителя, операционных усилителей, конденсаторов дает не значительное увеличение качества звучания настолько насколько каждый себе нафантазирует.3. Если кто-то решит проделать то же самое, то для встроенного усилителя рекомендую довольно свежую микросхему от Toshiba TCB501HQ. Она есть в Интернет магазинах. Себе ставить не буду. Не хочу повторно разбирать. Она должна встать без доработок и существенно превосходит по заявленным характеристикам все упомянутые TDA, для которых в datasheet производитель деликатно даже не указывает на графиках уровень искажений на частотах выше 10 кГц. Но не забывайте, что все приводимые в datasheet мощностные характеристики усилителей действуют при напряжении питания

15 вольт. Чего нет в стандартной бортовой сети. Можно попробовать запитать магнитолу от повышающего DC-DC преобразователя, т.е. от 15 вольт. Мощность встроенного усилителя сразу подрастет вместе с качеством.

Существенно лучше по звуку, чем было штатно. Устраивает.

5 Экран приветствия при включении радиоприемника

2.5.1 При включении радиоприемника на экране появляется приветственное сообщение «LADA GRANTA».

Прошивка магнитолы Kalina 2/Granta

Потребуется SD карта до 4Гб отформатированная в FAT. В последующем можно будет использовать карту в формате exFAT.

За все Ваши действия автор ответственности не несет. Кроме этого перепрошивка ММС приводит к потере гарантии.

Порядок действий: 1. Скопировать прошивку на SD карту (до 4Гб в FAT). 2. Скопировать файлы из папки «FirmWare» в корень карты памяти. 3. Извлечь флешку из USB порта. 4. Вставить SD карту в магнитолу. 5. Перезагрузить ГУ долгим (около 15с.) нажатием на кнопку питания (для LADA Kalina 2) или кнопку громкость (для LADA Granta). 6. Произойдет перепрошивка (пробегут 4 статус бара) и магнитола

сама перегрузится в рабочий стол.

Не перезагружая магнитолу нажимаем на кнопку «Recalibrate» и калибруем экран. В конце во время обратного отсчета нажимаем на экран.8. Перезагружаем магнитолу со вставленной картой памяти. Загрузится новое меню.

Если после прошивки магнитолы загрузка зависает на логотипе «Lada», то скорее всего проблема с SD картой. Попробуйте отформатировать карту памяти в другие файловые системы (FAT32/exFAT/FAT) и выполнить перепрошивку снова. Также можете попробовать использовать другие SD карты, размером 4Гб или 2Гб.

Как вернуться к штатном меню магнитолы Kalina 2/Granta:

В штатной оболочке ничего не меняется, все остается как прежде.

Если кнопочную магнитолу Гранта ФЛ оценивать по критериям современности, то это хотя и кондовый, но безо всяких излишеств вполне себе гармоничный для довольно скромного салонного интерьера дизайн.  Качество сборки – без претензий, без наличия зазоров и люфтов. С наличием зеленой подсветки.

В левой, а значит, в ближней к водителю части магнитолы имеется:

Далее по центру находятся:

В правой части панели аудиосистемы расположены:

Что касается разъема USB, то к нему возможны подключения:

Для подключения мобильных девайсов с помощью Bluetooth, в том числе и для прослушивания  музыкальных треков, есть специальная кнопка с изображением трубки.

Помимо Bluetooth магнитола ожидаемо, судя по названию обладает функциями Handsfree, обеспечивая при этом пользование телефоном без помощи рук. Правда, в Руководстве по эксплуатации приемника радиостанций и проигрывателя музыкальных файлов есть предупреждение, что некоторые модели сотовых устройств не могут взаимодействовать с данной ММС.

В качестве резюме следует сказать, что стандартная кнопочная мультимедиа Гранты FL обладает, скажем, так базовыми функциями музыкального сопровождения поездок на этом авто, особенно для представителей нашего гаражного сообщества кому кнопки сподручнее сенсоров.

С чем не могут смириться молодые собутыльники представители нашего сообщества, потому как им надо сенсорные экраны и высококачественное звучание современных музыкальных треков.

Три варианта подключений магнитолы к автомобилю

Сегодня автопром выпускает самые разнообразные модели автомобилей, однако все способы установки музыкальных проигрывателей для них возможно ограничены тремя:

Лада Калина Универсал › Бортжурнал › Улучшение звука ММС 2190

Сразу после покупки автомобиля встал вопрос об улучшении качества звука, т.к. родная музыка не то чтобы уж очень плоха, но моим требованиям не отвечает.В итоге было принято решение начать с перепайки головы, т.к. на предыдущей Калине я это уже делал и результатом остался доволен.Для работы нам потребуются следующие вещи:

Многие ставят сразу на 10000 мкФ, однако, мой знакомый схемотехник посоветовал не превышать порог установленный заводом более чем на 30%, а т.к. родной электролит имеет емкость всего лишь 3300 мкФ, то его собрат на 4700 мкФ подходит нам как нельзя лучше.

Его паяем параллельно к ножкам электролита.

Можете, конечно, попытаться и сами, но лучше доверить это человеку, отличающему флюс от припоя и не ржущему над словом лудить и всеми его производными. Что я и сделал.

Процесс разборки головного устройства описывать не буду, т.к. максимально полное его описание находится здесь

Добавлю лишь, что старый усилитель лучше не пытаться выпаять, а сразу выкусить кусачками, т.к. он намертво приварен каким-то тугоплавким сплавом.Кстати, могу посоветовать человечка, который за малую толику готов спаять все за вас.

Главное не перепутать усилитель с процессором.

Электролит у вас в любом случае не влезет, посему придется класть его боком. Советую обмотать его маделином или на крайний случай посадить на двухсторонний толстый скотч.

При обратной сборке не забываем капнуть на усилитель термопасту, иначе он долго не проживет.

В результате у вас получится нечто подобное:

Следующим этапом будет проклейка салона и установка фронта.Спасибо, что дочитали до конца. Надеюсь, было кому-то полезно.

Правильно выбираем размеры магнитолы

Монтаж проводим, как самостоятельно, так и обратившись в сервисный центр к специалистам. Во втором случае услуга платная.

По умолчанию, на всех моделях ВАЗ, Лада предусмотрена установка магнитолы размером 1-DIN. Размеры проема соответствуют: 180 х 50 мм. Это старая стандартизация, действующая со времен СССР.

Современные аудио модули можно приобрести в комплекте с предустановленным ЖК-дисплеем. Размер проема должен соответствовать стандарту: 180 х 100 мм, то есть, увеличенный по высоте в два раза. Маркировка размера: 2-DIN.

Для установки магнитолы в Гранту лифтбек вырежьте верхний карман, извлеките пластик, установите модуль в сборе. Для новичка процесс покажется несколько сложным, поэтому строго следуйте требованиям инструкции.

Каков функционал магнитолы?

То, что присутствует штатная магнитола в отечественной машине Лада Гранта Люкс и в Калине-2, причем устройства непрерывно совершенствуются. Особенностью магнитолы является ее глубокая посадка в штатное место, что сопровождается незначительными трудностями при ее извлечении. На большом монохромном дисплее отображается удобный интерфейс.

Отзывы владельцев свидетельствуют о наличии в качестве софта операционной системы на базе легендарной «Windows», потенциальные возможности которой увеличиваются путем прошивки. Доступно создание рабочего стола по образу бытового компьютера и подключение паутины интернета. Для этого следует применить 3g-модем.

Если потребуется ввести данные, то манипуляция может быть реализована посредством экранной клавиатуры. Собственной памяти недостаточно, поэтому для удовлетворения постоянно растущих запросов владельцев рекомендуется воспользоваться в качестве носителя SD-картой. Этот недостаток заключен в перечень причин, в связи с актуальностью которых, большинство автолюбителей отдают предпочтение выбору заграничного аппарата.

Для магнитолы Лада Гранта доступна удобная опция коммутации с мобильным телефоном. Это позволяет совершать звонки без необходимости доставать телефон из кармана. Требуется только активировать конкретную кнопку на дисплее устройства. Это своего рода расширенна функция «hands-free».

Не лишен приятных особенностей и радиоприемник. Если запрограммировать новостную волну, то устройство автоматически переключится на нее с любого другого канала во время начала вещания программы обозначенной тематики.

В стандарте LADA Granta магнитола с интегрированным в нее ЖК-дисплеем, способна поддерживать такие форматы файлов, как:

Как прошить штатную магнитолу LADA Granta

Мультимедийная система (ММС) LADA Granta, Kalina 2 и Priora имеет 7″ дисплей с TouchScreen, FM, USB, разъем для SD-карт Bluetooth и Handsfree. Штатная прошивка магнитолы имеет ряд недостатков, например, нет возможности настроить

3G модем, GPS, а интерфейс недостаточно функциональный. Избавиться от этих недостатков поможет прошивка ММС.

Потребуется: SD карта до 4 Гб отформатированная в файловую систему FAT (в дальнейшем можно будет использовать файловую систему exFAT), выбрать прошивку для магнитолы ( список прошивок ).

Внимание! Все операции по прошивке ММС производить только на свой страх и риск! Что приводит к потери гарантийных обязательств производителя на ММС. Перед прошивкой рекомендуется сделать дамп (резервную копию).

Установка магнитолы в Ладу Гранта своими руками

С начала 2011 года все модели Лада Гранта изготавливаются с аудиоподготовкой: заводскими магнитолами, приемниками. Качество приема, звучания не всегда на высшем уровне ввиду дешевизны и простоты. При покупке Лада Гранта с салона владелец получает аудио подготовку, акустические провода, проложенную электрическую проводку.

В дверных картах уже подготовлены проемы для монтажа колонок. Правда, штатным местом мало кто пользуется, так как предпочитают заднюю полку для улучшения звучания.

Как выполнить перепрошивку

При некорректной установке прошивки потребуется дополнительная калибровка экрана с помощью CAN-шины. Сделать это самостоятельно невозможно, только в условиях СТО.

После успешной перепрошивки доступно:

Недостатки штатной магнитолы

Подключение в ТС с аудиоподготовкой

Если есть «фишки» с разъемами, а динамики находятся в штатных зонах, с установкой проигрывателя вы легко справитесь сами. Зачастую аудиоподготовка — дополнительная опция при реализациях нового авто, от которой порой отказываются, чтобы приобрести машину подешевле.

#128081;Популярные бюджетные магнитолы#128081;

В работе помните о важных советах от специалистов:

Оригинальная прошивка для магнитолы Лада Гранта разрабатывается программистами предприятия, выпускающего головное устройство по заказу завода АвтоВАЗ. В программе учитываются пожелания разработчиков автомобиля, а также дилерских центров. Возможности головного оборудования соответствуют перечню функций, приведенному в инструкции по эксплуатации. Но новые релизы программы не выкладывались на сайте технической поддержки изготовителя автомобиля с момента выхода базовой версии программного обеспечения.

Поэтому независимыми частными программистами или компаниями разрабатываются альтернативные прошивки. В основе продукта лежит заводское программное обеспечение, в которое интегрируются дополнительные модули. Установка модернизированного ПО приводит к снятию оборудования с гарантийного обслуживания. Рекомендуется создание резервной копии установленной прошивки, что позволит вернуть головное устройство к исходному состоянию.

Технические характеристики и обзор функций устройства

Начать следует с того, что производитель магнитолы с ЖК дисплеем — отечественный, это НПП «Итэлма», г. Москва. Компания производит и поставляет свою продукцию (электроника и цифровая техника) на крупнейшие автомобилестроительные предприятия России. Мультимедийная система ММС 2190, каталожный номер 2190-7900010-00 для Гранты, это обновленное устройство с новым процессором и транзисторным каскадом. Изготовление старых изделий с номером 2190-7900010 прекращено, и купить их нет возможности. Технические характеристики магнитолы представлены в Таблице 1.

Примечание: в комплект входит антенна, предназначенная для установки на крыше автомобиля.

Штатная магнитола имеет резистивный экран, который, в отличие от емкостного, лучше работает при низких температурах, хотя и уступает ему в удобстве пользования. Управление полностью сенсорное, за исключением шайбы, регулирующей звук. На центральной панели также есть кнопки быстрого отключения звука и переключения режимов, что очень удобно в различных ситуациях. Главное меню устройства состоит из 6 пунктов:

Для настройки и уверенного приема FM радиостанций существует 4 плейлиста, кроме того, есть возможность принимать сигналы радиостанций, работающих в диапазоне АМ. Указанная функция может показаться бесполезной, если вы находитесь в городе или более-менее крупном населенном пункте.

Однако на периферии не везде имеются передающие станции в диапазоне FM, а сигналы радиостанций АМ присутствуют везде, и их можно будет прослушивать. Настраиваться на определенную станцию можно как в ручном режиме, так и в автоматическом.

Все эти функции можно реализовать, нажав на кнопку меню «Радио». Антенна для приема сигналов FM, которой комплектуется устройство, по отзывам имеет недоработки в своей конструкции. Во время езды громкость звука плавает при прослушивании радио, поэтому некоторые автолюбители приобретают дополнительную антенну.

Просматривать видео на магнитоле автомобиля Лада Гранта можно, нажав соответствующую кнопку меню. Самый популярный формат видеофайлов AVI устройство воспроизводит с большим трудом и отставанием картинки от озвучки. Это объясняется небольшим объемом оперативной памяти и недостаточной производительностью процессора. Однако если воспользоваться стационарным компьютером и конвертером, то фильм можно перевести в формат WMV 320×240 (Windows Media Player) и с довольно приличным качеством посмотреть в салоне автомобиля.

Штатная для Гранта FL рестайлинговая мультимедиа S185

Выбрав для замены кнопочной магнитолы преимущества большого (9 или 10 дюймового) экрана линейки мультимедиа серии S185 производства Winca покупатели получают:

Помимо этого, мультимедиа система обладает:

Данная аудиосистема как нельзя, кстати, подходит для тех из нашего гаражного племени кому важен отличный прием FM радио на трассах даже на максимальном удалении от городов-миллионников. Да и для собственно ручного монтажа имеется в комплекте все необходимое, начиная от рамки-адаптера и антенны и, заканчивая различными CAN-шинами и крепежом.

Что касается характеристик рестайлинговой штатной магнитолы, то это:

Первым делом замена магнитолы кнопочного типа на ресталинговую сенсорную мультимедиа начинается с отключения клемм АКБ, и лишь уже потом – с демонтажа панели управления вентиляцией и отоплением, которая находится ниже панели ММС.  А именно со снятия ручек (см. на фото), банально потянув их на себя.

Следующими манипуляциями должно быть поддевание панели по контуру панели с помощью пластиковой карточки либо пластмассовой лопатки с тем, чтобы панель вышла наружу. После того как будут отстегнуты застежки весь пульт управления должен выпасть, повиснув на проводах. Отсоединять или оставить проводку на месте – это на усмотрение того, кто осуществляет замену, так как в дальнейшем эти провода не будут мешать.

Когда магнитола выйдет из посадочного места, останется лишь отсоединить разъемы проводов питания и антенны.

Следующие манипуляции – это подключение всех разъемов новой мультимедиа, что идут в комплекте и монтаж рестайлинговой ММС. А перед этим следует протянуть внутри торпедо в бардачок Гранты FL антенну GPS.

Телефон в Гранте. Как работать с вызовами и телефонной книгой.

Телефон в Гранте, как и в любой другой машине — можно подключить к автомагнитоле. Штатная магнитола Гранты позволяет, после подключения к ней по блютуз телефона, работать с входящими и исходящими вызовами, запоминать любимые номера и просматривать телефонную книгу с контактами вашего телефона.

Для того, чтобы начать работу, надо сначала привязать телефон к магнитоле. Для этого включаем на телефоне блютуз и включаем поиск устройств. Нас интересует устройство с именем «гранта». После того, как это устройство будет найдено, выбираем его, и, при необходимости, вводим код. По умолчанию это 0000 (четыре нуля). На дисплее магнитолы должна будет появиться надпись об успешном подключении к ней телефона.

Когда телефон подключён, то работу с ним можно будет осуществить через магнитолу.

И так. Приём входящего вызова или подтверждение исходящего номера выполняется с помощью кнопки с зелёной трубкой. Сброс входящего или прекращение разговора осуществляется кнопкой с красной трубкой. Громкость вызова регулируется точно также, как и громкость воспроизведения аудио – круглым джойстиком.

Теперь о том, как работать с контактами.

В памяти штатной магнитолы сохраняется последний входящий (исходящий) вызов. Если по какой-либо причине прервалась связь и вам нужно опять связаться с абонентом, для этого достаточно дважды нажать на кнопку с зелёной трубкой. После чего будет осуществлён вызов последнего номера с которым вы связывались.

Магнитола позволяет сохранить в её памяти 6 любимых номеров. Эти номера сохраняется на шести кнопках магнитолы (с цифрами). На каждой из этих кнопок можно сохранить только один номер!

Делается это следующим образом. В момент разговора по телефону надо нажать одну из этих кнопок, на которую вы хотите записать тот номер. Нажатие на кнопку должно быть продолжительным. Понять, что номер успешно записан можно следующим образом.

В момент разговора номер телефона абонента, с которым вы разговариваете, отображается в нижней части дисплея магнитолы. А, если после нажатия и удержания кнопки, номер из нижней части дисплея переместился в его центр-значит номер успешно записан на нажатую кнопку.

Вызов любимого номера осуществляется так. Переводите магнитолу в режим работы с телефоном (однократно нажатие на кнопку с зелёной трубкой) после чего нажимаете ту кнопку, на которой записан нужный вам любимый номер, и снова нажимаете на кнопку с зелёной трубкой.

Работа с телефонной книгой.

Магнитола позволяет просматривать списки контактов, записанных на сим-карте или в памяти телефона.

Но, есть один нюанс. Контакты на экране магнитолы будут отображаться не в том порядке, как они отображаются в телефоне, а вразброд. Что может, на первых порах, осложнить поиск нужного контакта.

Настоящее руководство по эксплуатации распространяется на радиоприёмник и проигрыватель звуковых файлов 2190-7900010 (далее по тексту радиоприёмник) и предназначено для изучения состава, принципов работы, технических характеристик, правил эксплуатации и технического обслуживания радиоприёмника. В документе содержатся сведения о назначении, составе, характеристиках, порядке подготовки к работе, применении приёмника по назначению, хранении и транспортировании.

Подключение магнитолы на место старого проигрывателя

Если устройство было штатным и вы приобрели снова штатное, то схема напоминает предыдущую. В иной ситуации придется, сняв клемму аккумулятора, отрезать разъемы прежнего аудиоустройства. И как подключить магнитолу Ford, например? Перед вами окажется несколько проводов:

Как подключить магнитолу «Chevrolet»? Напомним, что инструкция универсальна.

Мнения автомобилистов по функциональности и качеству звучания штатной магнитолы разделились, что очевидно. Каждый оценивает по своим критериям. Одним важно звучание, другим функциональность, третьим управление. Независимо от типа магнитолы: кнопочного или сенсорного образца, качество изготовления хорошее. Массовых поломок, брака не зафиксировано. В обслуживании не дорого, детали и комплектующие доступны, как в официальных представительствах, так и в сети интернет.

Теперь владельцу не составит труда своими руками снять магнитолу на Гранта лифтбек без обращения в СТО.

Видео — LADA GRANTA ЛИФТБЕК (установка магнитолы и колонок)

https://youtube.com/watch?v=qUBYvNAsWcY%3Fecver%3D1

Видео — Lada Granta (Лада Гранта). Установка магнитолы и акустики. Недорогой вариант Китайца Saundmax

https://youtube.com/watch?v=Rqlg8lMjWm0%3Fecver%3D1

Видео — Установка акустики в Гранта Лифтбек

https://youtube.com/watch?v=K8U7eZBmI5Y%3Fecver%3D1

Как происходит процесс перепрошивки

Проще всего ее найти на различных форумах автолюбителей. Теперь установите карту в специальное отверстие для нее на магнитоле и перезагрузите само музыкальное устройство.

После того как вы увидите, что заполнилась шкала перезагрузки, можете использовать расширенный интерфейс. Штатная магнитола «Лады Гранты лифтбек» будет намного функциональнее после произведения перепрошивки.

Характеристики штатной магнитолы «Лады Гранты Лифтбек»

Магнитолу для Лада Гранта лифтбек поставляют в качестве штатного оборудования. Изделие формата 2-DIM (100 х 180 мм.).

Кроме классического радиоприемника, имеется встроенный кардридер, блютуз, ЮСБ выход для подключения флеш накопителей. Единственный минус аудио модуля — он кнопочного типа. Что не по душе многим автолюбителям, из-за чего они устанавливают более современные модификации.

В процессе запуска аудио модуля высвечивается приветствие от Лада Калина 2. Это не ошибка, как думают многие владельцы. Данный тип аудио изначально разработан под Лада Калина 2. Очевидно, что изготовитель не стал ничего менять и запустил производство для Гранты. Монтаж / демонтаж модуля несколько усложнен плотной посадкой, так что будьте готовы к этому.

За основу взята операционная система «Windows», что позволяет подключаться к всемирной паутине посредством 3g-модема. С коробки такой возможности не имеется, предварительно нужно перепрошить устройство, но об этом далее.

Посредством Блютуз возможно соединение с телефон, активируется опция «hands-free». Что очень удобно и практично в процессе управления автомобилем.

Порадовал владельцев и стоковый радиоприемник. На первый взгляд он простенький, но оказалось не так. Доступная функция программирования на определенный канал по заданной тематике.

Например, как только выходит выпуск новостей, радио автоматически переходит на запрограммированный канал. Аудио модуль читает следующие форматы: MP3, WMA, WAV, WMV.

Управление штатной магнитолой Лада Гранта лифтбек доступно, интуитивно понятно, даже неопытному владельцу.

Штатная магнитола Lada Granta FL и установка прокачанной версии

Определение “штатная магнитола, мультимедиа Гранта ФЛ” – это скорее менеджерская уловка с целью продвижения аудиосистем для рестайлиноговой замены бюджетных кнопочных на современные сенсорные ММС. На самом деле их правильно называть “мультимедиа в штатные места” этих авто.

Дело в том, что АвтоВАЗ на бюджетные сборки, а это значит, что предназначенные для нашего брата, ставит, как правило, кнопочные ММС, а на топовые комплектации фейслистинговых Грант – сенсорные аудиосистемы.

Однако в угоду нашим гаражным соплеменникам, наши китайские товарищи быстро освоили выпуск рестайлингового сенсорного мультимедиа для установки в штатные места на торпеды, в том числе и Грант ФЛ вместо кондовых кнопочных аудиосистем.

Для объективного сравнения кнопочных и сенсорных ММС, которые ставятся на Гранты ФЛ на заводе, рассмотрим, как стандартную ММС на кнопках, а именно Handsfree с артикулом 2190-7900010-20, так и 9 дюймовую рестайлинговую “штатную магнитолу”. Такую как Winca S185.

Обзор цен на аудио магнитолы Лада Гранта

*цены состоянием на 19.09.18 года.

Описание штатной магнитолы Лада Гранта

Многих автолюбителей, предпочитающих отечественные авто, искренне порадовало появление в автомобиле Лада Гранта новой мультимедийной системы. Штатную магнитолу с жидкокристаллическим дисплеем и множеством новых полезных функций начали устанавливать на комплектацию «Люкс» в двух исполнениях: 1Din и 2Din. Учитывая, что наличие таких опций пока является большой редкостью для российских машин, настоящий интерес вызывает более богатое исполнение 2Din.

Технические характеристики и обзор функций устройства

Начать следует с того, что производитель магнитолы с ЖК дисплеем — отечественный, это НПП «Итэлма», г. Москва. Компания производит и поставляет свою продукцию (электроника и цифровая техника) на крупнейшие автомобилестроительные предприятия России. Мультимедийная система ММС 2190, каталожный номер 2190-7900010-00 для Гранты, это обновленное устройство с новым процессором и транзисторным каскадом. Изготовление старых изделий с номером 2190-7900010 прекращено, и купить их нет возможности. Технические характеристики магнитолы представлены в Таблице 1.

Примечание: в комплект входит антенна, предназначенная для установки на крыше автомобиля.

Штатная магнитола имеет резистивный экран, который, в отличие от емкостного, лучше работает при низких температурах, хотя и уступает ему в удобстве пользования. Управление полностью сенсорное, за исключением шайбы, регулирующей звук. На центральной панели также есть кнопки быстрого отключения звука и переключения режимов, что очень удобно в различных ситуациях. Главное меню устройства состоит из 6 пунктов:

Для настройки и уверенного приема FM радиостанций существует 4 плейлиста, кроме того, есть возможность принимать сигналы радиостанций, работающих в диапазоне АМ. Указанная функция может показаться бесполезной, если вы находитесь в городе или более-менее крупном населенном пункте.

Однако на периферии не везде имеются передающие станции в диапазоне FM, а сигналы радиостанций АМ присутствуют везде, и их можно будет прослушивать. Настраиваться на определенную станцию можно как в ручном режиме, так и в автоматическом.

Все эти функции можно реализовать, нажав на кнопку меню «Радио». Антенна для приема сигналов FM, которой комплектуется устройство, по отзывам имеет недоработки в своей конструкции. Во время езды громкость звука плавает при прослушивании радио, поэтому некоторые автолюбители приобретают дополнительную антенну.

Просматривать видео на магнитоле автомобиля Лада Гранта можно, нажав соответствующую кнопку меню. Самый популярный формат видеофайлов AVI устройство воспроизводит с большим трудом и отставанием картинки от озвучки. Это объясняется небольшим объемом оперативной памяти и недостаточной производительностью процессора. Однако если воспользоваться стационарным компьютером и конвертером, то фильм можно перевести в формат WMV 320×240 (Windows Media Player) и с довольно приличным качеством посмотреть в салоне автомобиля.

Управление сотовым телефоном и просмотр фотографий

С просмотром фотографий никаких проблем на устройстве не наблюдается, стоит только нажать необходимую кнопку меню. Небольшие задержки могут возникать при перелистывании снимков высокого разрешения. Они имеют достаточно большой объем (свыше 10 Мб), поэтому требуются какие-то доли секунды на их загрузку в память магнитолы. Можно просматривать фотографии, загруженные с сотового телефона.

Все функции, связанные с управлением аппаратом, находятся в пункте меню «Телефон». После того как ваш сотовый посредством Bluetooth связан, настроен и сохранен в памяти, есть возможность управления звонками с помощью штатной магнитолы Гранты. Очень удобно пользоваться кнопками на дисплее, которые хорошо видны и находятся под рукой, вместо того чтобы пользоваться на ходу сотовым.

Разговаривать можно по громкой связи или с помощью гарнитуры Hands free. Свою телефонную книгу вы также можете загрузить в память магнитолы для удобства. Таким же образом можно воспроизводить музыку, которая сохранена в памяти аппарата, управляя процессом исключительно с помощью ЖК-дисплея. Сотовый телефон в салоне автомобиля можно просто положить в удобное место и не трогать до самого конца поездки.

Работа в аудиорежиме

Устройство позволяет прослушивать композиции в трех самых распространенных форматах. При этом, по отзывам владельцев Лады, звук в салоне — среднего качества. Дело в том, что динамики 13 см, встроенные в передние двери авто, не очень качественно воспроизводят музыку в силу того, что являются бюджетным вариантом. Сама магнитола здесь ни при чем.

Специалисты рекомендуют купить комплект новых динамиков хорошего качества и установить их в задние и передние двери, конструктивно такая возможность существует. К штатной магнитоле возможно подключение усилителя и сабвуфера. Делается это в определенном порядке. После успешного проведения перечисленных мероприятий прослушивание музыки в салоне Лада Гранта будет приносить вам настоящее наслаждение.

1. От аккумуляторной батареи к усилителю протянуть и подключить толстый силовой провод красного цвета («плюс»).
2. Провод черного цвета — это «минус». Подключить его к усилителю и провести к кузову автомобиля.
3. Скрыто проложить провода подключения динамиков и сабвуфера, подключить их к усилителю.
4. От усилителя протянуть провод к магнитоле. Эта проводка должна прокладываться отдельно от других проводок автомобиля, чтобы на звук не накладывались помехи.
5. Подключить провод от усилителя к магнитоле.

Описание общих настроек

Общие настройки магнитолы можно осуществить после нажатия кнопки меню «Настройки». Они включают в себя установку заставки (работает только вместе с радио), текущей даты и времени. Все необходимые функциональные кнопки присутствуют на экране во время работы радио или воспроизведения музыки, что позволяет быстро перейти в необходимый режим работы. Инструкция по эксплуатации магнитолы официальными дилерами не поставляется, поэтому во всех вложенных меню придется разбираться простым методом «тыка».

Спасает ситуацию простота интерфейса и все надписи и названия на русском языке. Это очень упрощает процесс ознакомления. Штатное устройство для Гранты с жидкокристаллическим дисплеем 2190 можно купить, заказав его через Интернет или в торговой сети. Прошивки на нем будут стандартные, хотя производитель утверждает, что они все время обновляются. Функции магнитолы можно дополнить новыми прошивками, тогда на устройстве появится навигация и возможность подключения камеры заднего вида.

Отечественным производителям удалось создать достойный продукт по соотношению цена-качество. Штатная магнитола «Итэлма» ММС 2190 отличается достаточно широким набором функций и простотой интерфейса при своей доступной стоимости.

Источник

Настройки штатной магнитолы Гранта, Веста, Приора, Калина. Штатные магнитолы Лада

Настройки штатной магнитолы Лада Гранта

Настройки штатной магнитолы Лада Веста

Настройки штатной магнитолы Лада Приора

Настройки штатной магнитолы Лада Калина

Скрытые возможности штатных магнитол Лада

Для того, чтобы улучшить качество звука в автомобилях Лада Гранта, Веста, Приора, Калина — совершенно не обязательно приобретать новую магнитолу. Можно настроить шатную магнитолу на данных автомобилях и получить приемлимое качество звучания, подходящее даже для построения базовой аудиосистемы в машине. Но как же это сделать? Как же настроить штатную магнитолу в Лада Гранта, Веста, Приора, Калина? Давайте разбираться!

Настройки штатной магнитолы Лада Гранта

Для улучшения качества звучания нам необходимо настроить эквалайзер на штатной магнитоле Гранта. Для этого, один раз нажимаем на центральную клавишу на консоли, переходим в эквалайзер, далее — в пользовательские настройки. В этом меню включаем функцию тонкомпенсации, настраиваем высокие и низкие частоты, а так же баланс звучания и распределения громкости звучания между передними и задними динамиками. Как это сделать смотрите в ролике ниже:

Настройка эквалайзера штатной магнитолы Лада Гранта (Калина, Датсун):

Важно знать! На штатных магнитолах Лада Гранта, Калина, эквалайзер нужно настраивать для каждого источника звучания отдельно! То есть, нужно настроить тонкомпенсацию, высокие и низкие частоты и другие настройки отдельно для радио, мызкыки с флешки, музыки с телефона (AUX).
О том, как отключить звуковой сигнал при нажатии клавишь на штатной магнитоле Гранта, Калина смотрите в главе — Скрытые возможности штатных магнитол Лада

P.S. Для улучшения звучания на штатных магнитолах Лада очень важно включать функцию тонкомпенсации!

Настройки штатной магнитолы Лада Веста

Базовые настройки качества магнитолы Лада Веста так же просты, как и на Гранта. Настроить звучание можно буквально за пару минут.
Для попадания в экалайзер нам нужно нажать центральную клавишу на консоли магнитолы. Первым делом, что нам нужно сделать в эквалайзере — включить функцию тонкомпенсации. Активировав её мы сразу же услышим более сочный и живой звук из динамиков автомобиля. Далее, мы уже можем настроить высокие и низкие частоты, а так же баланс звучания по своему усмотрению. (баланс звучания — это временной интервал в начале воспроизведения мызыки между левыми и правыми динамиками. Настройки баланса помогают сместить центр звучания в автомобиле).
Для того, чтобы отключить звуковой сигнал при нажатии клавишь штатной магнитолы Лада Веста, нам необходимо найти в меню настроек магнитолы пункт — Сигнал и выключить его.

Настройка звучания штатной магнитолы Лада Веста:

Настройки штатной магнитолы Лада Приора

Чтобы подклюить телефон или плеер к шатаной магнитоле Приора по Bluetooth необходимо влючить режим Navi (a2dp) и нажать кнопку вызова, а затем клавишу af
Если Bluetooth требует пин-код, то необходимо ввести 0000 — по умолчанию.

Настройка штатной магнитолы Лада Приора:

P.S. Если штатаная магнитола Приоры зависла, перезагрузить её можно просто и быстро. Для этого нужно нажать кнопочку Reset которая углублена в очень маленькое отверстие. Нажать на неё можно используя зубочистку или же подобный тонкий предмет.

Настройки штатной магнитолы Лада Калина

Штатная магнитола на Калине настраивается точно так же, как и на Гранте. Здесь так же необходимо попасть в меню настроек эквалайзера и включить функцию тонкомпенсации. Далее, необходимо настроить высокие и низкие частоты по своему усмотрению. Звуковой сигнал при нажатии клавиш магнитолы можно отключить в меню скрытых возможностей магнитолы. Как попасть в меню скрытых настроек смотрите в главе — Скрытые возможности штатных магнитол Лада.

Настройка эквалайзера штатной магнитолы Лада Гранта (Калина, Датсун):

Важно знать! На штатных магнитолах Лада Гранта, Калина, эквалайзер нужно настраивать для каждого источника звучания отдельно! То есть, нужно настроить тонкомпенсацию, высокие и низкие частоты и другие настройки отдельно для радио, мызкыки с флешки, музыки с телефона (AUX).

P.S. Для улучшения звучания на штатных магнитолах Лада очень важно включать функцию тонкомпенсации!

Скрытые возможности штатных магнитол Лада

Вход в скрытыте настройки на магнитолах Лада осущетсвляется зажатием центральной клавиши на консоли управления магнитолой.
В скрытом меню магнитолы Лада доступны следующие функции и настройки:

• Настрйка режима часов;
• Настрйка стандартов радио;
• Функция шумоподавления;
• Функция включения/выключения звукового сигнала при нажатии клавиш магнитолы;
• Выбор языка системы;
• Активация антенны;
• Сброс до заводских настроек системы;

Скрытое меню штатной ММС Лада Гранта ФЛ:

О настройке штатных магнитол Гранта, Веста, Приора, Калина

Друзья, тезисно пройдем еще раз по самым важным моментам в настройке штатных магнитол Лада Гранта и Калина, Веста, Приора.
Самое важное для улучшения качества звучания штатной магнитолы нам необходимо попасть в пункт меню эквалайзер и там, в настройках включить функцию тонкомпенсации. Она задействует процессор магнитолы и начнет автоматически выравнивать частоты композиций. Для еще большего качетсва звучания мы можем настроить на свой вкус низкие и высокие частоты, а так же баланс звучания.
Настройки звучания в шатаных магнитолах Лада Приора гораздо проще и регулировать их легко. Гораздо важнее знать, что функция Bluetooth включается через режим Navi (a2dp) и нажатие кнопки вызова, а затем клавиши af.
Если функция Bluetooth на штатной магнитоле Приора требует пин-код, то необходимо ввести 0000 — это пароль по умолчанию.

Источник

Инструкция штатной магнитолы лада гранта

Обзор штатной магнитолы Лада Калина 2 и Гранта (норма)

На автомобили Лада Калина 2 и Лада Гранта завод изготовитель устанавливает аудиосистемы разных типов. В данном обзоре рассмотрим работу аудиосистемы (FM, USB, SD-карта, Bluetooth, Handsfree) с каталожным номером для Лада Гранта: 2190-7900010-20 и Лада Калина: 2190-7900010-40, р азница между ними только в креплениях. Эти штатные магнитолы Калины 2 и Гранты, устанавливаемая на комплектацию «норма».

Первые впечатления

При первом взгляде на магнитолу можно сказать, что она гармонично вписывается в интерьер автомобиля. Нет ничего лишнего, что вызывало бы вопросы с точки зрения дизайна. Качество сборки радует, стоит заметить плавный, гладкий ход кнопок, отсутствие люфтов и приятный на ощупь пластик магнитолы. Подсветка магнитолы зеленого цвета.

Включение магнитолы производится по нажатию специальной кнопки в верхнем левом углу магнитолы. Загрузка происходит в течении нескольких секунд на протяжении которых на дисплее на короткое время высвечивается надпись «Lada Kalina».

Возможности магнитолы

В правой части магнитолы находится разъем USB, который предназначен для подключения:

1. USB Flash card (USB 2.0 и 3.0 до 64 Гб);
2. USB Flash player с объемом памяти не менее 1024 Мб;
3. USB HDD с файловой системой FAT32;
4. Mobile phone (только в режиме зарядки).

На левой части магнитолы располагается разъем для SD карт. Слот для карты памяти SD: поддерживает карты SD, SDHC размером 32 X 24 X 2,1 мм. SDHC до 32 Гб, SD до 32 Гб.

Таблица размещения файлов (FAT) подключенного прибора должна быть версии FAT16 ( 2 GB). Максимальное количество первичных разделов должно быть не более 4. Желательно, чтобы дерево каталогов у подключенного прибора имело не более восьми уровней. В одном каталоге должно быть не более 1000 файлов.

Во время проигрывания файлов на дисплее отображается вся необходимая информация о треке. Выбор источника воспроизведения осуществляется при помощи кнопки AUDIO в левой части магнитолы. Магнитола имеет предустановки эквалайзера (ДЖАЗ, ПОП, КЛАССИКА, ВОКАЛ и ПОЛЬЗОВАТЕЛЬ). Диапазон регулировок тембра НЧ, ВЧ, Баланса, Баланс фронт/тыл составляет от «-7» до «+7» единиц.

Магнитола имеет функцию Bluetooth и Handsfree. Подключить телефон можно при помощи длительного нажатия на кнопку с трубкой. При сопряжении на телефоне в списке найденных устройств должна появится надпись «ММС12», пароль по умолчанию «0000». После удачного подключения на дисплее магнитолы появится значок BT. Телефонная книга на магнитоле Калина 2 и Гранта отсутствует, но есть возможность сохранить в памяти магнитолы до 6 номеров. Также аудиосистема запоминает последний исходящий и входящий вызовы. Изготовитель не гарантирует работу с телефоном в режиме Handsfree у которого используется две или более SIM карт.

Магнитола позволяет прослушивать аудиофайлы с мобильного телефона. Для этого необходимо подключить телефон к магнитоле через Bluetooth и запустить плеер на телефоне. Производитель заявляет, что отдельные модели сотовых телефонов могут работать с данной магнитолой некорректно, это не является признаком неисправности.

Магнитола Калина 2 и Гранта имеет собственную батарею, которая позволяет сохранять пользовательские настройки после отключения АКБ в течении 10 дней.

Поддерживаемые аудио форматы

Аудиосистема поддерживает аудиоформаты (МР3. С постоянным или переменным битрейтом, скоростью передачи 32–320 кб/сек и частотой дискретизации 44,1/48 кГц; WMA. (без защиты DRM). С постоянным битрейтом и скоростью передачи 10–320 кб/сек, с переменным битрейтом и скоростью передачи 32–192 кб/сек.).

Видео обзор магнитолы

Штатная магнитола Калина 2 и Гранта имеет все необходимые функции для современного автомобиля. Работа аудиосистемы не вызывает нареканий, подвисаний нет, все операции выполняются мгновенно. Качество сборки на высоком уровне. К недостаткам можно отнести лишь отсутствие CD/DVD привода, но в настоящее время диски уже уходят в прошлое. Штатная магнитола Лада Калина 2 и Гранта без ЖК дисплея — хорошая альтернатива для тех кому физические кнопки удобнее сенсора.

Скачать руководство по экслпутации магнитолой (с 173 стр.): Чтобы скачать файлы нужно авторизироваться на сайте

Напомним, что на комплектации «Люкс» АвтоВАЗ устанавливает магнитолы с ЖК дисплеем.

Обзор штатной люкс магнитолы Лада Гранта

Текст основан на отзывах автолюбителей, у которых в Лада Гранта штатная магнитола люксовая (2 din).
Итак, магнитола Итэлма работает на WinCE 6.0.0.3. и ее включение занимает пару секунд.

Экран. Яркий, чувствительный, резистивный (емкостной на морозе работает очень плохо, а резистивный в этом плане отличается в лучшую сторону, и способен работать в более тяжелых условиях, но работать с ним не так удобно, как с емкостным). Картинка с обыкновенной цветопередачей (с LED панелями никакого сравнения не может быть), но на солнце вполне читаема. Пару снимков в яркую погоду:

USB. Поддерживаемые файловые системы: FAT16, FAT32. В меню магнитолы есть кнопка USB, но разъема на лицевой панели нет. На самом деле разъем USB есть, и находится он с тыльной стороны магнитолы, замотан в поролон темного цвета, был не смотан с другими проводами. Некоторые дилеры отрицают наличие USB. Кстати, в самом бардачке, под разъем USB есть пустующее окошко.

SD карты. Тестировалась карта памяти на 8ГБ, проблем с определением или воспроизведением музыки нет.
Производитель предостерегает: Разъемы USB и SD предназначены для подключения SD- карт и USB-флеш накопителей. Подключение других устройств может привести к поломке радиоаппарата или подключаемого устройства.

Hands free. Штатная магнитола Лада Гранта имеет даже такую функцию, как связка с телефоном по bluetooth. Удалось связать пару телефонов (android 2.1 и WM 6.5), для загрузки телефонной книги приходится подождать. Кроме этого, можно воспроизвести audio через bluetooth. Однако, работу связки телефона с магнитолой стабильной назвать сложно, а запоминание двух телефонов в списке — целая эпопея.

Видео. Поддерживаемый формат WMV 320*240. Пробовали воспроизвести видеоролик формата AVI 720p, автомагнитола с ним не справляется. Картинка сильно тормозит, отставая от звука. Таким образом, для просмотра видео более высокого формата, потребуется использовать конвертер (например, Xilisoft Video Converter Ultimate).

Аудио. Поддерживаемые форматы MP3, WMA и WAV. Качество воспроизведения звука не плохое. Звук чистый, приятный, без слышимых срезов верхов или низов. На экране отображается информация об альбоме, исполнителе, а также показ обложки альбома, если таковая имеется. Есть эквалайзер в котором найдете несколько предустановленных «пресетов» типа Jazz, Rock, Voice и.т.д.

Фото. Есть поддержка просмотра фотографий. Поддерживаемые форматы JPEG, .JPG, .JPE, .BMP, GIF, .PNG. Если фото 800х1397рх размером 1Мб будет открываться 1 секунду, то снимок 1978х3456рх, 7Мб загрузит магнитолу на целых 9 секунд.

Антенна. 2 din магнитола Гранты идет в комплекте с антенной, которая крепится на крыше автомобиля. В режиме прослушивания FM радиоканалов, бывает, что плавает громкость звука, виновата антенна.

Настройки.

1. Общие настройки (заставка экрана, которая работает только с радио, сброс к заводским настройкам, установки языка, установки даты, установки часов).
2. Настройки работы с телефоном
3. Настройки звучания
4. Настройки дисплея
5. Настройки просмотра фотографий
6. Настройки проигрывателя видео- файлов
7. Настройки радиоприемника

К сожалению, руководства по эксплуатации магнитолы люкс дилер не предоставляет, но изучить ее методом «тыка» было не проблема, тем более что интерфейс на русском языке. (Инструкция медиасистемы (2190-7900010)).

Возможность подключить камеру заднего вида отсутствует.

Штатные колонки 13см, явно слабоваты для люксовой магнитолы, поэтому рекомендуется установить динамики в задние двери и заменить имеющиеся. Установка шумоизоляции сделает звук в салоне еще чище.

В заключении можно сказать, что ожидать много от люкс магнитолы Гранты не стоит, ей еще далеко полноценной мультимедийной системы. Огорчает медленный процессор (хоть и заявлен Dual Core), мизерное количество памяти ОЗУ (128Мб), отсутствие выхода AV и навигации. К положительным сторонам можно отнести простой и понятный интерфейс, поддержка USB и SD карт памяти и возможность воспроизведения видео роликов (пусть только в строго ограниченном формате, но сама по себе опция довольно редкая). Радует то, что у АвтоВАЗ есть работа в этом направлении, а это многое значит.

Установка магнитолы в Ладу Гранта своими руками. Советы мастеров

С начала 2011 года все модели Лада Гранта изготавливаются с аудиоподготовкой: заводскими магнитолами, приемниками. Качество приема, звучания не всегда на высшем уровне ввиду дешевизны и простоты.
При покупке Лада Гранта с салона владелец получает аудио подготовку, акустические провода, проложенную электрическую проводку.

В дверных картах уже подготовлены проемы для монтажа колонок. Правда, штатным местом мало кто пользуется, так как предпочитают заднюю полку для улучшения звучания.

Правильно выбираем размеры магнитолы

Монтаж проводим, как самостоятельно, так и обратившись в сервисный центр к специалистам. Во втором случае услуга платная.

По умолчанию, на всех моделях ВАЗ, Лада предусмотрена установка магнитолы размером 1-DIN. Размеры проема соответствуют: 180 х 50 мм. Это старая стандартизация, действующая со времен СССР.
Современные аудио модули можно приобрести в комплекте с предустановленным ЖК-дисплеем. Размер проема должен соответствовать стандарту: 180 х 100 мм, то есть, увеличенный по высоте в два раза. Маркировка размера: 2-DIN.

Для установки магнитолы в Гранту лифтбек вырежьте верхний карман, извлеките пластик, установите модуль в сборе. Для новичка процесс покажется несколько сложным, поэтому строго следуйте требованиям инструкции.

Как подключить штатную магнитолу Лада Гранта с разъемом 1-DIN

• Работы проводим в салоне машины, предварительно скинув клеммы от аккумуляторной батареи, с целью предотвращения короткого замыкания в цепи;
• Извлекаем пластиковую перегородку – карман. Она прикрывает отверстие, предотвращая попадание предметов внутрь торпеды. Используем отвертку с плоским наконечником для отвинчивания болтов;
• За корпусом перегородки видны два ISO штекера. Колодки с проводами такого типа изготовлены в соответствии с международными стандартами для автомобилей. Более 98% всех автопроизводителей используют стандарт при оснастке технических средств;
• С корпуса аудио блока снимаем металлическую рамку – блок, помещаем ее в полость торпеды.
• Предварительно подключаем колодки с проводами. Посадка в разъемы сопровождается характерным щелчком;
• Вставляем модуль в металлическую рамку.

Водителю на заметку. Некорректное подключение клемм приводит к короткому замыканию. Для безопасности процесса соединения, на разъемах имеются направляющие, они позволяют установить колодку лишь в одном положении.

Распространенные ошибки при установке штатной магнитолы Гранта лифтбек своими руками

• при подключении дополнительных колодок применяют ручную скрутку проводов вместо классической пайки;
• на соединениях используют обычную изоляционную ленту, вместо термостойких рукавов;
• некорректное подключение большого количества колонок на одну ветку приводит к перегрузке, нагреву, короткому замыканию.

Установка усилителя звука

Под усилителем магнитолы на лифтбек понимают:

• монтаж кроссовера;
• установку сабвуфера.

Выбор за владельцем Лада Гранта, так как преследуются разные цели: чистота, качество звука. Очевидно, что стоимость оборудования также будет отличаться в сторону увеличения.
Кроссоверы устанавливают в полости вещевого ящика, так как их размеры не превышают 100 х 150 мм, форма прямоугольная. Сабвуферы фиксируют в багажном отсеке. Оборудование требует большего пространства.

Подключение внештатного устройства проводится строго в соответствии с инструкцией по эксплуатации:

• коричневый цвет провода: отвечает за работу системы;
• черный: подача питания на оборудование;
• желтый: активация аудио модуля;
• красный: настойки и программирование.

В самом конце не забудьте подключить к плюсовой клемме аккумуляторной батареи провод красного цвета с предустановленным предохранителем. Он напрямую соединяет усилитель (сабвуфер) с источником тока.

Установка двух динамиков в передние двери

1. демонтируем дверную карту, ручку, блок управления;
2. сопоставляем штатные вырезы для динамиков с фактическими размерами. При необходимости расширяем напильником, наждачной бумагой мелкой фракции. Категорически запрещено использовать режущие предметы, так как высокий риск повреждения пластика дверной карты;
3. проверяем на отсутствие шероховатостей в отверстии, устанавливаем динамик, фиксируем его, подключаем штатные колодки с проводкой;
4. проверяем работу динамика, устанавливаем дверную карту, фиксируем металлическую решетку для защиты колонки от механических повреждений.

Характеристики штатной магнитолы «Лады Гранты Лифтбек»

Магнитолу для Лада Гранта лифтбек поставляют в качестве штатного оборудования. Изделие формата 2-DIM (100 х 180 мм.).

Кроме классического радиоприемника, имеется встроенный кардридер, блютуз, ЮСБ выход для подключения флеш накопителей. Единственный минус аудио модуля — он кнопочного типа. Что не по душе многим автолюбителям, из-за чего они устанавливают более современные модификации.

В процессе запуска аудио модуля высвечивается приветствие от Лада Калина 2. Это не ошибка, как думают многие владельцы. Данный тип аудио изначально разработан под Лада Калина 2. Очевидно, что изготовитель не стал ничего менять и запустил производство для Гранты. Монтаж / демонтаж модуля несколько усложнен плотной посадкой, так что будьте готовы к этому.

За основу взята операционная система «Windows», что позволяет подключаться к всемирной паутине посредством 3g-модема. С коробки такой возможности не имеется, предварительно нужно перепрошить устройство, но об этом далее.

Посредством Блютуз возможно соединение с телефон, активируется опция «hands-free». Что очень удобно и практично в процессе управления автомобилем.
Порадовал владельцев и стоковый радиоприемник. На первый взгляд он простенький, но оказалось не так. Доступная функция программирования на определенный канал по заданной тематике.

Например, как только выходит выпуск новостей, радио автоматически переходит на запрограммированный канал. Аудио модуль читает следующие форматы: MP3, WMA, WAV, WMV.
Управление штатной магнитолой Лада Гранта лифтбек доступно, интуитивно понятно, даже неопытному владельцу.

Как выполнить перепрошивку

• Приобрести SD-карту, отформатировать в формате FAT, exFAT;
• На официальном сайте производителя бесплатно скачиваем прошивку;
• Сохраняем данные в корневом каталоге SD-карты;
• Вставляем SD-карту в разъем на магнитоле, запускаем, ждем окончания обновления;
• Включаем, выключаем модуль;
• Настраиваем новый интерфейс под себя.

При некорректной установке прошивки потребуется дополнительная калибровка экрана с помощью CAN-шины. Сделать это самостоятельно невозможно, только в условиях СТО.
После успешной перепрошивки доступно:

• графический эквалайзер;
• просмотр фото, картинок, видео;
• улучшенное качество звучания;
• возможность установки навигационного комплекса.

Недостатки штатной магнитолы

• Устаревшая прошивка с «коробки»;
• Не все опции изначально доступны;
• Необходимость в периодическом обновлении программного обеспечения;
• Кнопочный интерфейс.

Источник

Настоящее руководство по эксплуатации распространяется на радиоприемник и проигрыватель звуковых файлов 2190-7900010-20 (далее по тексту радиоприемник) и предназначено для изучения состава, принципов работы, технических характеристик, правил эксплуатации и технического обслуживания изделия.
