8. Аудиосистема

Описание системы

Автомобильная аудиосистема является неотъемлемым продуктом цифровых технологий, превращающим автомобиль в настоящий музыкальный мини-театр. Имеется возможность прослушивания музыки с CD и USB носителей, а также радиовещания формата AM и FM.

Аудиосистема состоит из следующих частей: антенный AM/FM, усилителя антенны, CD-плеера, двухканального высокочастотного и четырехканального низкочастотного усилителя, USB-интерфейса.

Принцип работы: аудиосистема воспроизводит аудиоинформацию посредством приема, модуляции и усиления AM/FM-сигнала местной радиостанции. Электромагнитный волновой сигнал от радиостанции через антенну трансформируется в сигнал слабого тока, который передается через усилитель антенны и кабель. Затем, слабый сигнал, полученный радиоприемником, модулируется и усиливается в сигнал большего тока и передается на аудио усилитель. После этого сигнал от усилителя в динамиках трансформируется в вибрацию воздуха, т.е. в конечном итоге радиосигнал преобразуется в звук. Кроме того, пользователь может выбрать в качестве источника сигнала не радиоприемник, а CD-проигрыватель или проигрыватель от USB-носителя. В любом случае звук в автомобиле можно отрегулировать до получения лучших результатов по индивидуальным параметрам.

Подавлению помех от радиочастотных и электромагнитных волн на внутренних цепях аудиосистемы способствуют:

Заземление корпуса усилителя антенны.
Заземление корпуса радиоприемника.
Использование свечей зажигания резистивного типа.
Использование помехоподавляющей вторичной обмотки катушек зажигания.

Проверка аудиосистемы

Вывод	Диаметр провода	Цвет провода	Назначение
1	0.50	Красный с черной полосой	Громкость +
2	0.50	Красный с белой полосой	Громкость —
3	0.50	Синий с черной полосой	Сигнал динамика
4	0.50	Фиолетовый с красной полосой	Питание от «АСС» замка зажигания
5	0.50	Зеленый с желтой полосой	Питание подсветки
6	0.50	Зеленый с коричневой полосой	Обратный сигнал
7	0.50	Красный с фиолетовой полосой	Питание
8	0.50	Черный	Масса
9	0.50	Фиолетовый с черной полосой	Питание + заднего правого динамика
10	0.50	Фиолетовый с белой полосой	Питание — заднего правого динамика
11	0.50	Фиолетовый с коричневой полосой	Питание + переднего правого динамика
12	0.50	Фиолетовый с серой полосой	Питание – переднего правого динамика
13	0.50	Фиолетовый с красной полосой	Питание + переднего левого динамика
14	0.50	Фиолетовый с белой полосой	Питание – переднего левого динамика
15	0.50	Фиолетовый с синей полосой	Питание + заднего левого динамика
16	0.50	Фиолетовый с зеленой полосой	Питание — заднего левого динамика
17	0.50	Фиолетовый с зеленой полосой	Громкость
18	0.50	Фиолетовый с черной полосой	Управление громкостью
19	0.50	Фиолетовый с синей полосой	Выбор громкости

Не включается аудиосистема при нажатии кнопки питания

По электросхеме, приведенной в конце главы, проверить цепь питания аудиосистемы. Проверить напряжение между выводом А7 и кузовом автомобиля, оно должно составлять 10~14 В. Проверить сопротивление между выводом А8 разъема аудиосистемы и кузовом, оно должно составлять не менее 1 Ом. Повернуть замок зажигания в положение АСС и проверить напряжение между выводом 4 разъема аудиосистемы I29 и кузовом автомобиля, оно должно составлять 10~14 В. Если результаты всех перечисленных выше проверок соответствуют норме, проверить и заменить аудиосистему в сборе. Также необходимо проверить и при необходимости отремонтировать или заменить проводку с разъемами.

Не работает подсветка аудиосистемы

Повернуть подрулевой рычаг управления освещением в положение ближнего света фар или положение противотуманных фар и проверить напряжение между выводом А5 разъема аудиосистемы и кузовом автомобиля, оно должно составлять 10~14 В. Если полученное значение не соответствует норме, починить или заменить проводку и разъемы. Проверить и в случае необходимости заменить CD-плеер в сборе.

Усилитель молчит на всех режимах

1. Проверить устройство отображения.

Повернуть замок зажигания в положение АСС и выбрать режим OPEN аудиосистемы, отображающее устройство должно подсветиться. Если это так, перейти к следующему шагу. В противном случае выполнить шаг 5.

2. Отрегулировать громкость и баланс звука.

Регулируя баланс звука, обнаружить, усилитель какого именно динамика не работает. Если не работают усилители некоторых динамиков, перейти к следующему шагу. Если не работают усилители всех динамиков, проверить и заменить аудиосистему.

Источник

Автосервис «Ралли»

МЕНЮ

Обновлено: 28.11.2023

Читайте также:

Шкода суперб или мазда 6 что лучше — 94 фото

Не включается электромуфта на газели 405 двигатель инжектор — 91 фото

Штуцер прокачки тормозов тойота — 88 фото

Источник

На чтение 13 мин Просмотров 59 Опубликовано 11 апреля 2023 Обновлено 11 апреля 2023

Содержание

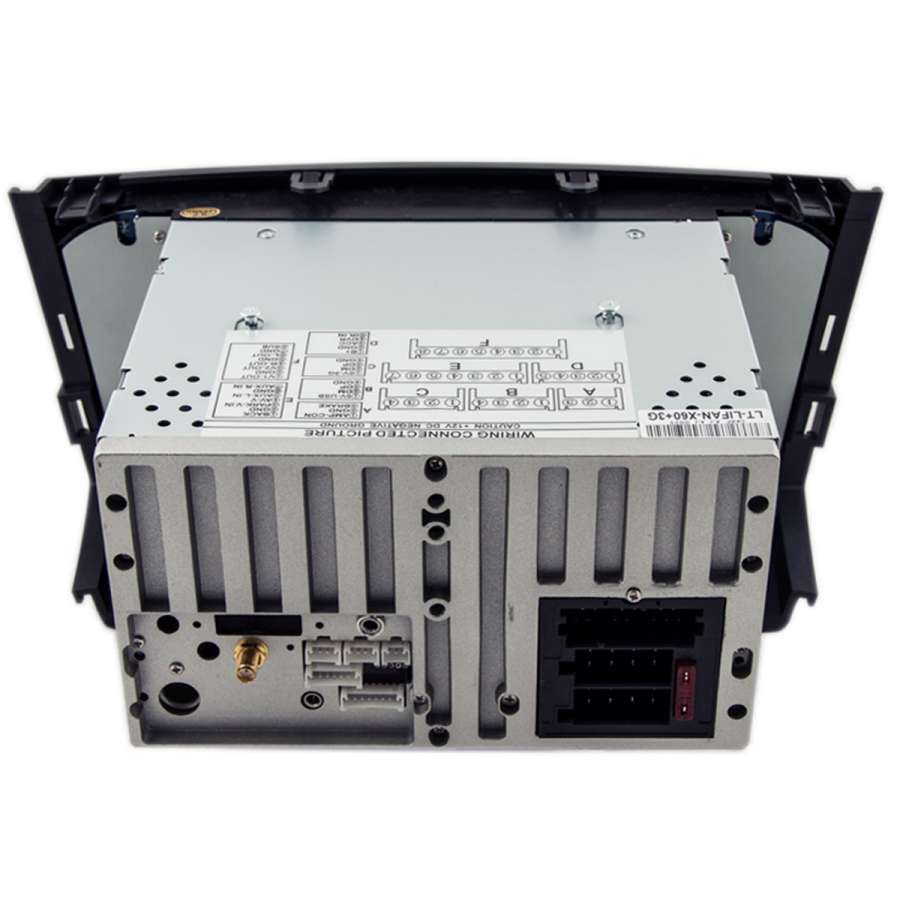

Распиновка разъема штатной магнитолы Lifan, 2 DIN 1 DIN схемы
Распиновка штатной магнитолы Lifan
Схемы распиновок магнитол различных моделей Lifan
Распиновка штатной магнитолы Lifan
Схемы распиновок магнитол различных моделей Lifan:
Электрические схемы Lifan X60
Полная схема электрооборудования Лифан Х60, расшифровка блока предохранителей
Схема электрооборудования (ДАТАшиты) на английском
Вырезка из руководства «Система охранной сигнализации» на русском
Блок предохранителей
Блок предохранителей в салоне
Центральный блок управления электропитанием салона
Блок предохранителей в моторном отсеке
Аудиосистема Lifan X60 с 2011 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам: номер кузова Lifan X60 , давление в шинах Lifan X60 , неисправности Lifan X60 , подготовка к зиме Lifan X60 , тормоза Lifan X60 , масляный фильтр Lifan X60 , топливный фильтр Lifan X60 , фильр салона Lifan X60 , регулировка фар Lifan X60
8. Аудиосистема
Описание системы
Проверка аудиосистемы
Не включается аудиосистема при нажатии кнопки питания
Не работает подсветка аудиосистемы
Усилитель молчит на всех режимах
Не извлекается CD диск
Плохое звучание CD-проигрывателя (слишком низкая громкость)
Радиоприемник не принимает вещание
Не работает панель тачскрина

Распиновка разъема штатной магнитолы Lifan, 2 DIN 1 DIN схемы

Распиновка штатной магнитолы Lifan

Схемы распиновок магнитол различных моделей Lifan

Распиновка штатной магнитолы Lifan

Лифан — крайне популярная марка производителей авто из Китая. На дорогах они у нас встречаются очень часто, на вторичке их полно, а следовательно. Очень часто может потребоваться схема распиновки штатной магнитолы. Штатное головное устройство (ШГУ), или попросту — магнитола, так же функциональна, как и магнитолы во всех остальных современных автомобилях. Еще бы, ведь технологически автомагнитолы Лифан ну очень напоминают японские магнитолы нулевых, с той лишь разницей, что у Лифановских есть процессор более современный, зачастую, но не всегда — цветной дисплей и более современный дизайн. В остальном — магнитола как магнитола. Очень хорошо, что Лифан не наплодил великого множества разъемов, их используется всего несколько и очень схожи распиновкой с ISO — евроразъемами. Форму же имеют идентичную. Лишь последнее поколение автомобилей имеет разъем очень похожий на БМВшный квадлок, но на самом деле, он больше похож на тот же современный ISO. В общем, все довольно просто и распиновка магнитол от Лифан не покажется чем-то сложным. Тем более, что практически на всем модельном ряду, за исключением старых авто разъемы будут идентичны, или почти идентичны.

В статье будут рассмотрены схемы распиновок автомагнитол, идущих на моделях Лифан: Solano (620), x50, x60, x70, MyWay, Smily, Cebrium (720) и, возможно, других моделях.

Схемы распиновок магнитол различных моделей Lifan:

Lifan Solano (620), Cebrium (720), Smily новых поколений, магнитола C7901500 и многочисленные аналоги:

Распиновка стареньких разъемов автомагнитол Lifan и магнитола 7023B:

В статье представлены немногочисленные и довольно простые схемы распиновки магнитол от Lifan. При своей простоте автомагнитолы довольно таки функциональные и надежные. Иногда даже надежнее самих авто. Впрочем, это уже больше стереотип. Со временем Лифан научились делать по-настоящему современные и надежные автомобили.

Мы постарались рассмотреть все разъемы, но если вы не нашли свой разъем (возможно, вышел новый), или же заметили какую-либо ошибку в статье, напишите, пожалуйста, автору статьи (ссылка на его вк в самом низу). Мы будем благодарны за ваши предложения и замечания. Желаем вам удачи в распиновке магнитол Лифан!

Источник

Электрические схемы Lifan X60

Схемы электрооборудования на китайский паркетник Лифан Х60 с 2012 года с мотором 1.8 литра

Цветные схемы на русском языке с пояснениями

Процедура диагностики цепи

Ремонт плохого заземления

Диагностический разъем OBD II

Система пуска,система зажигания,система питания

Электронная система управления

Система кондиционирования воздуха

Подогрев окна,прикуриватель,звуковой сигнал

Передние и задние противотуманные фары

Указатели поворотов,световая аварийная сигнализация

Потолочные плафоны,люк крыши

Лампы габаритов,номерного знака,внутренние лампы

Комбинация приборов 1, парктроник

CD-проигрыватель, многофункциональный дисплей

Электропривод зеркал заднего вида

Система стеклоочистителей и стеклоомывтелей

Центральный замок и противоугонная система

Дополнительная система пассивной безопасности SRS •• ABS, лампы стоп-сигнала,лампы заднего хода
5 Плавкие предохранители и реле

Размещение в отсеке двигателя Размещение в салоне автомобиля

6 Распределение заземления

7 Расположение соединительных разъемов

В моторном отсеке автомобиля На панели управления В кузове автомобиля В дверях автомобиля В потолке и задней части автомобиля Разъемы ремней и подушек безопасности

Блока электронного управления двигателем

Разъемы отсека двигателя Разъемы панели управления Разъемы кузова автомобиля Разъемы дверей автомобиля ••

Разъемы противоугонной системы

Разъемы на крыше автомобиля

Разъемы ремней и подушек безопасности

Разъемы обогревателя,вентиляции и кондиционера

Источник

Полная схема электрооборудования Лифан Х60, расшифровка блока предохранителей

Долго рыли и, наконец, нарыли схемы. Для удобства они будут как на английском, так и на русском языках.

Схема электрооборудования (ДАТАшиты) на английском

Титульная страница руководства

Формат: PDF
Размер файла: 29 МБ
Расположение: прямое, на нашей сайте
Ссылка на скачивание: Скачать руководство

Пример страницы с руководства

Charging Syatem / Clock / Power

Вырезка из руководства «Система охранной сигнализации» на русском

Таблица неисправностей системы центрального замка

Формат: PDF
Размер файла: 2 МБ
Расположение: прямое, на нашей сайте
Ссылка на скачивание: Система охранной сигнализации (скачать)

Блок предохранителей

Расшифровка и схема блоков предохраниетелей автомобиля Лифан Х60

Блок предохранителей в салоне

1. Резерв
2. Реле задних ПТФ
3. Реле обогрева стекла
4. Резерв
5. Резерв
6. Реле вентилятора
7. Система диагностики
8. Экран м/ф дисплея
9. Комбинация приборов
10. Блок управления сигнализацией
11. Резерв
12. Электропитание ВСМ
13. Электропитание люка
14. Обогрев зеркала заднего вида
15. Обогрев заднего стекла
16. Центральный замок
17. Резерв
18. Фонарь заднего хода
19. Экран м/ф дисплея/комбинация приборов/люк
20. Подогрев сиденья водителя
21. Электропитание кондиционера
22. Вентилятор
23. Реле
24. Пинцет
25. Запасной предохранитель
26. Запасной предохранитель
27. Запасной предохранитель
28. Запасной предохранитель
29. Запасной предохранитель
30. Запасной предохранитель
31. АМ1
32. Подушка безопасности
33. Передний стеклоочиститель
34. Диагностика противоугонной сигнализации
35. Резерв
36. Прикуриватель
37. Зеркало заднего вида
38. Мультимедийная система
39. Потолочные фонари
40. Задний стеклоочиститель
41. Указатель поворота
42. Стоп-сигнал
43. Вспомогательный источник питания
44. Резерв
45. Стеклоподъемники
46. Резерв
47. Резерв
48. Резерв
49. Резерв
50. АМ2

Блокпредохранителей в салоне

Блок предохранителей в салоне находится слева от руля сразу под корректором угла наклона фар. Снимаете крышечку и получаете доступ к предохранителям.

Центральный блок управления электропитанием салона

1. Разъем центрального блока управления.
2. Разъем центрального блока управления.
3. Разъем центрального блока управления.
4. Разъем центрального блока управления
5. Разъем центрального блока управления
6. Разъем центрального блока управления
7. Разъем центрального блока управления

Блок предохранителей в моторном отсеке

1. Реле дополнительного вентилятора
2. Реле компрессора
3. Реле топливного насоса
4. Реле звукового сигнала
5. Реле плафона
6. Реле передних ПТФ
7. Реле кратковременного включения дальнего света
8. Реле дальнего света фар
9. Реле ближнего света фар
10. Резерв
11. Резерв
12. Реле основного вентилятора
13. Резерв
14. Основной вентилятор
15. Дополнительный вентилятор
16. Вентилятор
17. Компрессор
18. Масляный насос
19. Резерв
20. Резерв
21. Резерв
22. Резерв
23. Резерв
24. Главное реле
25. Резерв
26. Резерв
27. Резерв
28. Резерв
29. Плафон
30. Звуковой сигнал
31. Передние ПТФ
32. Лампа дальнего света
33. Лампа ближнего света
34. Главное реле
35. Резерв
36. Реле скорости вентиляторов
37. Пинцет
38. Электронный блок управления системой впрыска топлива
39. АВЗ
40. Генератор, катушки зажигания
41. Резерв
42. Резерв
43. Резерв
44. Резерв
45. Резерв
46. Резерв
47. Резерв
48. Резерв
49. Резерв
50. Резерв
51. Запасной предохранитель
52. Запасной предохранитель
53. Запасной предохранитель
54. Запасной предохранитель
55. Запасной предохранитель
56. Запасной предохранитель
57. Запасной предохранитель
58. Запасной предохранитель

Источник

Аудиосистема Lifan X60 с 2011 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Lifan X60 , давление в шинах Lifan X60 , неисправности Lifan X60 , подготовка к зиме Lifan X60 , тормоза Lifan X60 , масляный фильтр Lifan X60 , топливный фильтр Lifan X60 , фильр салона Lifan X60 , регулировка фар Lifan X60

8. Аудиосистема

Описание системы

Подавлению помех от радиочастотных и электромагнитных волн на внутренних цепях аудиосистемы способствуют:

Заземление корпуса усилителя антенны.
Заземление корпуса радиоприемника.
Использование свечей зажигания резистивного типа.
Использование помехоподавляющей вторичной обмотки катушек зажигания.

Проверка аудиосистемы

Вывод	Диаметр провода	Цвет провода	Назначение
1	0.50	Красный с черной полосой	Громкость +
2	0.50	Красный с белой полосой	Громкость —
3	0.50	Синий с черной полосой	Сигнал динамика
4	0.50	Фиолетовый с красной полосой	Питание от «АСС» замка зажигания
5	0.50	Зеленый с желтой полосой	Питание подсветки
6	0.50	Зеленый с коричневой полосой	Обратный сигнал
7	0.50	Красный с фиолетовой полосой	Питание
8	0.50	Черный	Масса
9	0.50	Фиолетовый с черной полосой	Питание + заднего правого динамика
10	0.50	Фиолетовый с белой полосой	Питание — заднего правого динамика
11	0.50	Фиолетовый с коричневой полосой	Питание + переднего правого динамика
12	0.50	Фиолетовый с серой полосой	Питание – переднего правого динамика
13	0.50	Фиолетовый с красной полосой	Питание + переднего левого динамика
14	0.50	Фиолетовый с белой полосой	Питание – переднего левого динамика
15	0.50	Фиолетовый с синей полосой	Питание + заднего левого динамика
16	0.50	Фиолетовый с зеленой полосой	Питание — заднего левого динамика
17	0.50	Фиолетовый с зеленой полосой	Громкость
18	0.50	Фиолетовый с черной полосой	Управление громкостью
19	0.50	Фиолетовый с синей полосой	Выбор громкости

Не включается аудиосистема при нажатии кнопки питания

По электросхеме, приведенной в конце главы, проверить цепь питания аудиосистемы. Проверить напряжение между выводом А7 и кузовом автомобиля, оно должно составлять 10

14 В. Проверить сопротивление между выводом А8 разъема аудиосистемы и кузовом, оно должно составлять не менее 1 Ом. Повернуть замок зажигания в положение АСС и проверить напряжение между выводом 4 разъема аудиосистемы I29 и кузовом автомобиля, оно должно составлять 10

14 В. Если результаты всех перечисленных выше проверок соответствуют норме, проверить и заменить аудиосистему в сборе. Также необходимо проверить и при необходимости отремонтировать или заменить проводку с разъемами.

Не работает подсветка аудиосистемы

14 В. Если полученное значение не соответствует норме, починить или заменить проводку и разъемы. Проверить и в случае необходимости заменить CD-плеер в сборе.

Усилитель молчит на всех режимах

1. Проверить устройство отображения.

2. Отрегулировать громкость и баланс звука.

Отсоединить разъем усилителя и проверить сопротивление между соответствующими выводами усилителя, оно должно составлять 2

9 Ом. Если измеренное сопротивление в норме, перейти к следующему шагу. В противном случае заменить усилитель новым.

4. Проверить разъем между аудиосистемой и усилителем.

Если состояние разъема в норме, перейти к следующему шагу. В противном случае починить или заменить проводку и разъем.

5. Проверить CD-проигрыватель в сборе.

Проверить напряжение межд выводом 7 разъема I29 аудиосистемы и кузовом автомобиля, оно должно составлять 10

14 В.

Проверить сопротивление между выводом 8 разъема I29 аудиосистемы и кузовом автомобиля, оно должно составлять менее 1 Ом.

Повернуть замок зажигания в положение АСС и проверить напряжение между выводом 5 разъема I29 аудиосистемы и кузовом автомобиля, оно должно составлять 10

При обнаружении неисправностей починить или заменить проводку и разъем. В противном случае проверить и заменить CD-проигрыватель в сборе.

CD диск не вставляется или тут же извлекается, вследствие чего прослушивание CD диска не возможно

1. Убедиться в том, что компактдиск не поврежден, не имеет деформации, трещин, царапин и прочих дефектов поверхности. Если диск в норме, перейти к следующему шагу. В противном случае диск не подлежит использованию.

2. Убедиться в том, что диск не установлен в перевернутом положении. Если диск установлен правильно, перейти к следующему шагу. В противном случае вставить компактдиск правильно.

3. Вставить другой компактдиск и убедиться в том, что неисправность повторяется. Если CD-проигрыватель работает нормально, первый компактдиск поврежден. В противном случае перейти к следующему шагу.

4. Проверить работоспособность автопоиска радиоприемника.

Если функция автопоиска функционирует нормально, отремонтировать или заменить CD-проигрыватель в сборе. В противном случае перейти к шагу 6.

5. Проверить наличие резких изменений температуры и влажности в салоне автомобиля.

При наличии перепадов температуры и влажности образуется конденсат, который может отразиться на работоспособности системы. Если такие факторы отсутствуют, проверить и заменить CD-проигрыватель в сборе.

6. Проверить CD-проигрыватель в сборе

Проверить напряжение между выводом 7 разъема I29 аудиосистемы и кузовом автомобиля, оно должно составлять 10

14 В.

Проверить сопротивление между выводом 8 разъема I29 аудиосистемы и кузовом автомобиля, оно должно быть меньше 1 Ом.

Повернуть замок зажигания в положение АСС и проверить напряжение межу выводом 5 разъема I29 и кузовом автомобиля, оно должно составлять 10

При выявлении неисправностей починить или заменить проводку и разъем. В противном случае отремонтировать или заменить CD-проигрыватель в сборе.

Не извлекается CD диск

1. Проверить работоспособность автопоиска радиоприемника.

Если функция автопоиска функционирует нормально, отремонтировать или заменить CD-проигрыватель в сборе. В противном случае перейти к шагу 5.

2. Нажать на выключатель открывания/закрывания CD-проигрывателя на две секунды или более и проверить, извлекается ли диск.

Если диск извлекается, перейти к следующему шагу. В противном случае необходим ремонт или замена CD-проигрывателя.

3. Убедиться в том, что звук остается стабильным при движении по неровной дороге.

Если звук не нарушается, перейти к следующему шагу. В противном случае это указывает на дефект CD-диска.

4. Проверить установку CD-проигрывателя в сборе.

Если проигрыватель установлен правильно, значит поврежден CD-диск. В противном случае перейти к следующему шагу.

5. Проверить CD-проигрыватель в сборе

Проверить напряжение между выводом 7 разъема I29 аудиосистемы и кузовом автомобиля, оно должно составлять 10

14 В.

Плохое звучание CD-проигрывателя (слишком низкая громкость)

Проверить установку CD-проигрывателя. Если проигрыватель установлен правильно, неисправен CD-диск. В противном случае необходимо проверить и заменить CD-проигрыватель.

Радиоприемник не принимает вещание

1. Проверить функцию автопоиска радиоприемника.

Если автопоиск работает нормально, отремонтировать или заменить CD-проигрыватель в сборе. В противном случае перейти к следующему шагу.

2. Проверить наличие влияния на аудиосистему прочего оборудования (например, стеклоочистителей, системы вентиляции, электростеклоподъемников и пр.)

В случае обнаружения, устранить посторонние влияния. В противном случае перейти к следующему шагу.

3. Проверить наличие помех на антенне.

Повернуть замок зажигания в положение АСС, включить радиоприемник и выбрать режим АМ. Проверить возникновение помех усилителя при помещении отвертки на антенну. Если помехи отсутствуют, отремонтировать или заменить CD-проигрыватель. В противном случае перейти к следующему шагу.

4. Проверить антенну аудиосистемы.

Извлечь разъем антенны из аудиосистемы и повернуть замок зажигания в положение АСС при подсоединенном разъеме радиоприемника, затем включить радио и выбрать режим АМ. Проверить наличие возникновения помех усилителя при помещении отвертки или проволоки в гнездо антенны. Если помехи отсутствуют, перейти к следующему шагу. В противном случае отремонтировать или заменить CD-проигрыватель.

Не работает панель тачскрина

1. Проверить наличие грязи на тачскрине. Удалить загрязнения с поверхности. Если панель чистая, перейти к следующему шагу.

2. Убедиться в том, что панель соответствующим образом реагирует на касания к тачскрину. Если это условие соблюдается, перейти к следующему шагу. В противном случае отремонтировать или заменить CD-проигрыватель.

3. Проверить мультимедийный проигрыватель.

Проверить напряжение между выводом 7 разъема I29 аудиосистемы и кузовом автомобиля, оно должно составлять 10

Источник

#761

Попробовал делать по данной инструкции.
1) вставил первую SD-карту (готовил по первой ссылке).
В итоге магнитола ее не распознала. Вообще ни как
2) вставил вторую SD-карту (готовил по второй ссылке).
Магнитола после включения показала надпись android, потом показала кнопки Start, Reboot, название файла прошивки и чекбоксы. Я в последнем (ClearNavi) поставил галку. После того, как нажал кнопку Start магнитола через 5 секунд приглушила экран, а потом секунд через 5 вообще погас экран. Я подождал несколько минут и выключил зажигание. После этого магнитола стала кирпичом. Теперь она не включается, камера заднего хода не включается, звуки открытия дверей через нее не воспроизводятся.
Что теперь можно сделать?

Привет? Что в итоге, реанимировал?

#762

Ребята может есть у кого прошивка на штатную магнитолу моделью EL-831C-LF01 Лифан Х60 FL? Пожалуйста скиньте на почту elvir.gumerov.12@mail.ru
За ранее огромное вам спасибо!!!

1.9 MB
Просмотры: 89
4.3 MB
Просмотры: 84

#763

Ребята может есть у кого прошивка на штатную магнитолу моделью EL-831C-LF01 Лифан Х60 FL? Пожалуйста скиньте на почту elvir.gumerov.12@mail.ru
За ранее огромное вам спасибо!!!

Ссылка на

только там EL-816C-LF01, попробуй может подойдёт.

#764

Ссылка на

только там EL-816C-LF01, попробуй может подойдёт.

Спасибо друг. Попробовал не подошло((( Где искать ХЗ((( Но знаю что есть

#765

Где искать ХЗ((( Но знаю что есть

Искать такую же магнитолу, делать с неё полный бэкап и шить свою. Кстати — обратили внимание на объём СД карты при прошивке — (не более 8 Гб). Может в этом собака порылась.

#766

по просьбам трудящихся. пусть ещё недельку повисит

#767

Всем привет??? Ребята у меня Лифа x60 fl 2018 года на мафоне горит Лифан и все что делать? И возможноли что либо сделать?

Привет. Тоже не могу найти прошивку. У меня Лифан Х60FL начала 2017 года. Стояли карты и Навител 2016 года. В 2018 прошил на версию 9.9.449 и поставил карты 2018 года. В этом году обновить не получается, хотя в 2018 году форумчане откликнулись сразу же. Поделился или нет кто нибудь свежей прошивкой?

#768

Привет. Тоже не могу найти прошивку. У меня Лифан Х60FL начала 2017 года. Стояли карты и Навител 2016 года. В 2018 прошил на версию 9.9.449 и поставил карты 2018 года. В этом году обновить не получается, хотя в 2018 году форумчане откликнулись сразу же. Поделился или нет кто нибудь свежей прошивкой?

Дорогие форумчане! Если есть у кого либо прошивка Навител 9.13.51 или 9.13.73 для карт 2020,2021 года то поделитесь пожалуйста. Адрес электронной почты: sesha96@e1.ru

#769

Прошивка lifanX60 FL2-Navitel-9.13.73russia и NavitelContent.

#770

Привет. Получил прошивку и установил. И у меня тоже теперь горит ЛИФАН и более ничего. Потерял всё и камеру заднего вида и НАВИТЕЛ и радио. Старая прошивка не ставится и новую тоже не видит. У тебя похоже такая же проблема. Решил её или нет?

#771

Привет. Получил прошивку и установил. И у меня тоже теперь горит ЛИФАН и более ничего. Потерял всё и камеру заднего вида и НАВИТЕЛ и радио. Старая прошивка не ставится и новую тоже не видит. У тебя похоже такая же проблема. Решил её или нет?

Здравствуйте! Скачал прошивку от sesha66 (cобственно прошивка -«lifanX60 FL2-Navitel-9.13.73russia» и содержимое для SD-карты для работы навитела -«NavitelContent»), sesha66 — респект!
Любую прошивку всегда ставлю SD-картой «GUMO» или «Mirex» 8GB, 10 класс, (это критично, по крайней мере для моей магнитолы EL-831C-LF01 — иначе непонятные зависания и ошибки). Обновление прошло ровно, как всегда.
С сайта навител скачал карту России — файл «rus20210324_v11.nm7», вставил в папку «Maps» и записал SD-карту для работы навитела. Всё!
Кстати, пароль в папке «Licence» (NaviTel_Activation_Key), на свой не менять — работать не будет!

#772

За всё спасибо и респект форумчанину igorboni !!!

#773

Привет. Получил прошивку и установил. И у меня тоже теперь горит ЛИФАН и более ничего. Потерял всё и камеру заднего вида и НАВИТЕЛ и радио. Старая прошивка не ставится и новую тоже не видит. У тебя похоже такая же проблема. Решил её или нет?

За всё спасибо и респект форумчанину igorboni !!!

Так непонятно, новая прошивка встала? Если да, то что для этого сделал?

#774

Ошибочно писал 3 поста выше: » Скачал прошивку от sesha66…» и «sesha66 — респект!».
Исправляюсь: » Скачал прошивку от igorboni …» и большое спасибо igorboni за прошивку.

#775

Так непонятно, новая прошивка встала? Если да, то что для этого сделал?

Новая прошивка встала. Карты установил свежие за 2021 год удалив старые за 2018 год и поменяв ключ из личного кабинета. Сегодня протестировал, всё работает.

#776

Новая прошивка встала. Карты установил свежие за 2021 год удалив старые за 2018 год и поменяв ключ из личного кабинета. Сегодня протестировал, всё работает.

А можно пожалуйста пошаговую инструкцию?) Начиная с прошивки?
Спасибо.

#777

Привет. Получил прошивку и установил. И у меня тоже теперь горит ЛИФАН и более ничего. Потерял всё и камеру заднего вида и НАВИТЕЛ и радио. Старая прошивка не ставится и новую тоже не видит. У тебя похоже такая же проблема. Решил её или нет?

89178042460 наберешь меня

#778

Прошивка lifanX60 FL2-Navitel-9.13.73russia и NavitelContent.

На выходных установил эту прошивку, встала без проблем, следом загрузил карты Навител от 03.2021 (правда сразу новые карты не увиделись, пришлось заново загрузить ключ с сайта Навител, после этого всё появилось).
Огромное спасибо

#779

Всем привет! Вот уже как больше двух лет хочу обновить себе прошивку в нашей магнитоле. Через месяц в отпуск хочу на машине впервые поехать и всё опасаюсь ,что останусь без головного устройства в поездку. Имеет смысл ставить новую прошивку ? Действительно она работает с обновлёнными картами должным образом без глюков и сбоев ? Поделитесь пожалуйста опытом использования после обновления. Очень меня этот вопрос мучает. Но ещё больше мучаюсь катаясь с картами 2016 года. Когда сам лично находять на ТО в Питере в 2020 году просил ОД карты обновить. Естественно прошивки у ОД не оказалось и они рекомендовали звонить в навител. Я звонил в навител и просил обновить карты на моём устройстве. Они сказали ,что на машине не обновляют карты, мол снимайте устройство и сможем обновить…. Но я был там проездом на один день только ради очередного официального ТО и не стал ничего делать.

#780

Всем привет! Вот уже как больше двух лет хочу обновить себе прошивку в нашей магнитоле. Через месяц в отпуск хочу на машине впервые поехать и всё опасаюсь ,что останусь без головного устройства в поездку. Имеет смысл ставить новую прошивку ? Действительно она работает с обновлёнными картами должным образом без глюков и сбоев ? Поделитесь пожалуйста опытом использования после обновления. Очень меня этот вопрос мучает. Но ещё больше мучаюсь катаясь с картами 2016 года. Когда сам лично находять на ТО в Питере в 2020 году просил ОД карты обновить. Естественно прошивки у ОД не оказалось и они рекомендовали звонить в навител. Я звонил в навител и просил обновить карты на моём устройстве. Они сказали ,что на машине не обновляют карты, мол снимайте устройство и сможем обновить…. Но я был там проездом на один день только ради очередного официального ТО и не стал ничего делать.

Новая прошивка работает точно так же, как старая, но Навител читает новые карты, если кратко.
Инструкция по прошивке

.
Отдельная тема про Навител

.
Ничего сложного в прошивке нет, нужна отформатированная SD-карта (на 1 Гб хватит) с файлом прошивки в корне. На выключенном авто вставляем её в гнездо и включаем зажигание, далее ждём и следуем инструкциям. После завершения прошивки выбрать (методом тыка) русский язык. На рабочей SD карте приготовить папку Navitel Content с новыми картами и лицензионным ключом. У меня на этой же карте и вся музыка. Всё будет работать.

Источник

Содержание

Smarty Lifan X60 инструкция, характеристики, поломки и ремонт
Найденные инструкции для Smarty Lifan X60 на русском
Скачать инструкцию от Автомагнитолы Smarty Lifan X60
Полезные файлы и ПО
Инструкции для похожих Автомагнитол
Отзывы о Smarty Lifan X60
Характеристики Smarty Lifan X60
Основные поломки
Навигация
nicodimych
ФОМИЧ
taggerdvx
nicodimych

Smarty Lifan X60 инструкция, характеристики, поломки и ремонт

В представленном списке руководства для конкретной модели Автомагнитолы — Smarty Lifan X60. Вы можете скачать инструкции к себе на компьютер или просмотреть онлайн на страницах сайта бесплатно или распечатать.

Найденные инструкции для Smarty Lifan X60 на русском

В случае если инструкция на русском не полная или нужна дополнительная информация по этому устройству, если вам нужны дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать на ваш запрос и как можно быстрее помочь. Ваше устройство имеет характеристики:Радиоприемник: есть, цифровой тюнер, CD-проигрыватель: есть, MP3-проигрыватель: есть, DVD-проигрыватель: есть, Blu-ray-проигрыватель: нет, Усилитель: нет, полные характеристики смотрите в следующей вкладке.

Скачать инструкцию от Автомагнитолы Smarty Lifan X60

smarty-lifan-x60-guide.pdf	Руководство пользователя
smarty-lifan-x60-certificate.doc	Скачать сертификат соответствия

Полезные файлы и ПО

Для многих товаров, для работы с Smarty Lifan X60 могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки. Вы можете скачать онлайн эти файлы для конкретнй модели Smarty Lifan X60 или добавить свои для бесплатного скачивания другим посетителями.

Инструкции для похожих Автомагнитол

Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.

Отзывы о Smarty Lifan X60

Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность что как можно бльше людей смогли узнать мнение настоящих людей которые уже пользовались Smarty Lifan X60.

Характеристики Smarty Lifan X60

Основные и самые важные характеристики модели собраны из надежных источников и по характеристикам можно найти похожие модели.

Состав
Радиоприемник	есть, цифровой тюнер
CD-проигрыватель	есть
MP3-проигрыватель	есть
DVD-проигрыватель	есть
Blu-ray-проигрыватель	нет
Усилитель	нет
Эквалайзер	есть
Навигатор	GPS
ТВ-тюнер	нет
Общие характеристики
Типоразмер	в штатное место Lifan
Поддержка iPod/iPhone	есть
Интерфейс CD-ченджера	нет
Цвет	черный
Поддерживаемые носители и форматы
Форматы	CD-Audio, DVD-Video, MP3, DivX, WMA, JPEG
Носители	CD-R, CD-RW, VCD, DVD R, DVD RW
Поддержка карт памяти	SD, MMC
Объем встроенной памяти	8 Гб
Дисплей
Диагональ дисплея	7 дюйм
Тип дисплея	многоцветный, сенсорный
Размеры дисплея	1024 х 600 пикс
Формат дисплея	16:9
Управление
Многоцветная подсветка	есть
Инфракрасный пульт	нет
Джойстик на руле	возможно подключение
Пауза при разговоре по телефону	есть
Автопоиск станций	есть
Интерфейсы
Входы	USB
USB на передней панели	есть
Вход аудио на передней панели	есть
Выходы	аудио, PreAmp сабвуфер
Поддержка Bluetooth	есть
Поддержка профиля A2DP	есть
Поддержка камеры заднего вида	есть
Тюнер
Поддержка диапазонов	FM, СВ
Функция записи	есть
Поддержка RDS	RDS, RDS/EON, RDS/PTY
Дополнительная информация
Операционная система	Android
Регулировка тембра	есть
Количество предустановок эквалайзера	5
Поддержка тегов ID3	есть
CD-текст	есть
Размеры (ШхВхГ)	178x100x160 мм
Особенности	Wi-Fi

Основные поломки

Здесь представлен список самых частых и распространенных поломок и неисправностей у Автомагнитол. Если у вас такая поломка то вам повезло, это типовая неисправность для Smarty Lifan X60 и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.

Название поломки	Описание поломки	Действие
Отсутствие Или Пропадание Подсветки Панели Управления	вопрос
Автомагнитола Не Включается	вопрос
Автомагнитола Не Читает	вопрос
Сбивается Чтение Диска	вопрос
На Одном Или Всех Каналах Отсутствует Звук	вопрос
В Cd/Dvd Автомагнитолах Не Загружается Или Не Выгружается Диск	вопрос
Всплывает Надпись «Please Code»	вопрос
Не Реагирует На Нажатие Сенсор	При Нажатие На Сенсор Не Реагирует Ничего	вопрос
Зависает Магнитола При Загрузке	вопрос
Белый Экран С Полосками	Белый Экран С Полосками Делаю Рестарт И Ничего Не Помогает Что Может Быть ?	вопрос
Зависает При Загоузке	При Включении Появляется Логотип Сразу Гаснет Затем Чёрный Экран С Текстом Тачскрин Колибрейшн Англ Снизу Плюсик Под Текстом	вопрос
Отсутствие Звука Навигации	Отсутствует Звук Навигации И С Флешек .Видео Воспроизводится. Сд Диск .Радио .Тв .Работает Отлично	вопрос
Не Ловит Радио И Отключаеться Навигация	Не Работает Радио,Дисплей Тормозит,Включаешь Навигацию Через Несколько Менут Выключаеться Вся Магнитола И Заново Включаетья.	вопрос
Зависает После Включения	В Режиме Радио- Непрерывное Сканирование Радиочастот, В Режиме Воспроизведения С Usb2 — Непрерывное Сканирование Треков, Постоянное Увеличение Громкости Звука	вопрос
Не Включается Mixtrax	Не Включается И Не Реагирует На Нажатие Кнопки .	вопрос
При Включенной Магнитоле Слышен Тихий Писк	Писк Слышен Всегда , При Любом Режиме Работы Даже При Заглушенном Двигателе И От Отдельной Батарее Питания.	вопрос
На Экране Пишет Ошибку И Невключается	Пишет Please Insert The App Card!	вопрос
Экран Показывает Негативом	Поменял Тач И Экран Стал Показывать Негативом	вопрос
Не Работает Кнопка Func	Запала И Не Возвращаться	вопрос
Нет Звука	вопрос
Поломка Usb Входа	Контакты Usb Погнулись. Перестала Работать Автомагнитола. Самостоятельно Были Выпрямлены, Но Экран Стал Светится Зеленоватым Светом И Не Видно Значений Волн Приемника, Надписей Воспроизводимой Музыки. Радио Работает, Вход Карты Памяти Тоже. Можно Что-То С	вопрос
Майдин 3042	Зависает	вопрос
Произвольное Увеличение Громкости До Max! Магнитола Ca-Fi Dl4701000-0001 Universal	При Прослушивании Музыки С Флэшки Или Радио Громкость Может Сама Уйти На Максимум. Очень Неприятно, Особенно Если Рядом Дети.	вопрос
Daystar Ds-7080Hd	Daystar Ds-7080Hd Не Включается	вопрос
Закодировал Тюнер.и Не Знаю Как Раскодировать	вопрос
Не Воспроизводи Файлы	Не Воспроизводит Видео Файлы С Носителя	вопрос
Невключается	Сразу Сгорает Предохранитель	вопрос
Mydean 7143	Не Переключается В Режим Местных Станций Кнопка Loc Неработает	вопрос
Звук	При Убавлении Звука,Наоборот Прибавляется. ?	вопрос
Bluetooth	Bluetooth Не Включается, Пишет Что Не Connected. В Настройках Даже Версии Bluetooth Не Показано. Что Делать?	вопрос
Не Читает Флешку	Втыкаю Флешку И Нажимаю Раз 50 Что Бы Найти Режим Чтения Кнопкой «Мод»	вопрос
Зависло Радио На Однлм Канале	вопрос
Навигация	Gps Loading.	вопрос
Вісне На Логотипі Субару І Перезагружається	вопрос
Нет Рандомайзера	Невозможно Произвести Музыку В Произвольном Порядке	вопрос
Звук Дабавишь От 17-20 Начинаеть Хрипет	Громкость Сделаешь Громче Примерно17-20Vol. Начинаеть Хрипет	вопрос
Не Работают Боковые Кнопки	Перестали Работать Боковые Кнопки, Кроме Reset. Не Могу Извлечь Диск	вопрос
На Chr 7740, Меню «Аudio»	Пропало Изображение С Настройками, Лишь Одни Цифры. Приходиться Тыкать Наугад	вопрос
При Вк. Зажигания Музыка Переключаеться На Другую Папку	Магнитолла Проигрывает Музыку, А Когда Зажигание Выкл. Или Вкл. Музыка С Одной Папки Переключаеться На Другую Папку	вопрос
Не Включается Видеорегистратор	вопрос
Пропадает Питание	Фильтр Перед Магнитолой	вопрос
Белый	вопрос
Навигация	Не Ставиться Дата И Время. Навигация Работает Нормально.	вопрос
Пух Не Поет	вопрос
Зависает При Загрузке	Черный Экран	вопрос
Подключив	Подключив Начитает Орать Включается Но Звук Не Проходит	вопрос
С Dvd Диска Звук Есть.изображение Нет.	Velas Vdm-Mb434Tv	вопрос
Синй Экран С Полосой При Включении	вопрос
Какой Номинал Cmd Сопротивления Которое Стоит Последовательно Конденсатору С8	Стоит В Этой Обвязке Ba Rn , J6 ,R16,R96,C8!	вопрос
вопрос

Источник

Привет всем!Сегодня ,наконец то установили магнитолу,только вот нет навитела- в ней китайская тетка болтает
Научите ,спецы,как туда засунуть наши настройки,только,если можно ,то на пальцах,так как я с техникой электронной исключительно на Вы!

nicodimych

Старожил

Фомич дорогой покупаешь микро cd (4 гига) карту форматтишь ее .
кидаешь в корень карты программу навител.
при первом запуске навигации мафон спрашивает где лежит программа на флешке ты указываешь путь и вуаля после индексации карты навител работает.
если будет непонятно то сделаю фото отчет.

ФОМИЧ

Известный человек

nicodimych, Я был бы очень признателен за фото отчет-мне с детства книжки с картинками нравятся!:-D:-D
А вот обилие специфических терминов пугает и такая каша в башке!-говорила мне мама учись,сынок.

taggerdvx

Форумщик

Сам целых два дня потратил на установку Навитела.
Итак опишу как я установил программу.
1. С помощью картридера подключаеш micro SD флешку в компьтер и копируеш в комп..все что там есть ( так на всякий случай)
2 . удаляешь все что есть на флешке.
3. Заходишь сюда

и качаеш навител.(Navitel 7.5.0.202 WinCE)
В Navitelе больше всего занимают карты в папке Maps так вот можно их все пропустить — кроме earth20130329.nm7 и карту вашей области, если вы мотаетесь по всей россии то скачайте rus20130313.nm7 ( учтите, что она весить более 2х гиг, навигатор будет долго грузиться.
4.Копируете в корень флешки папку Navitel и папку NavitelContent папку патч можно не копировать.
5.В меню майфона заходите настройки и указываете путь к Navitel.exe
6. Вот и все.
7. Кстати поставил голос Жириновского — улыбнуло, приятно когда дорогу показывает депутат.
