Люстра schaffner инструкция по сборке

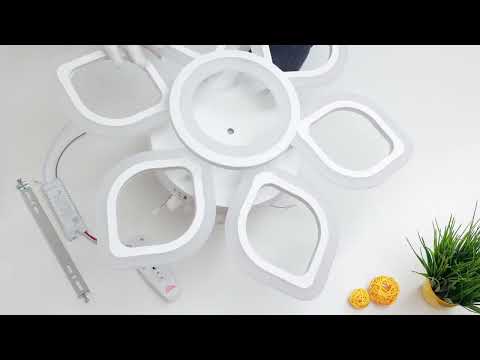

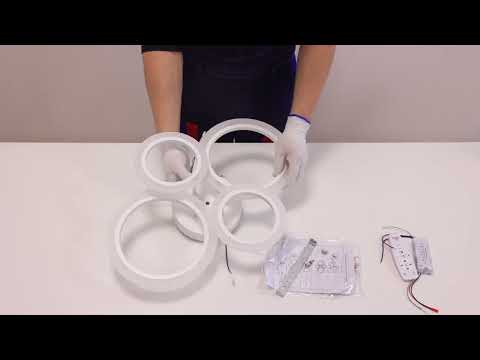

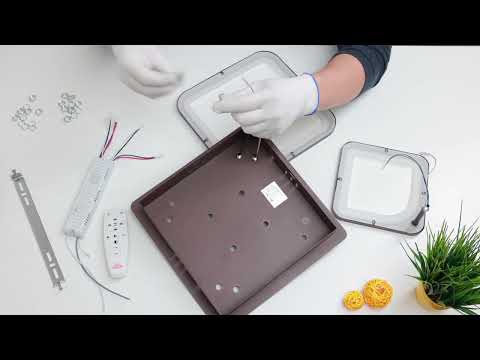

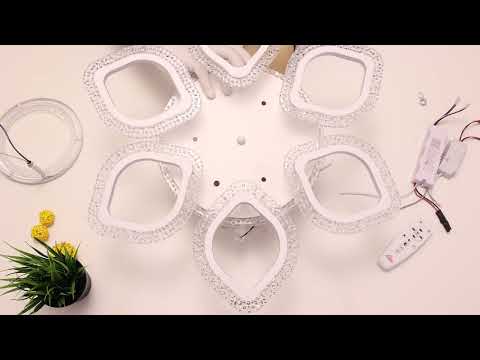

Правильное подключение люстры schaffner — важный шаг для создания уютной и функциональной освещенности в вашем доме. В данной статье мы расскажем вам, как правильно подключить люстру schaffner и предоставим детальные инструкции на каждом этапе процесса.

Шаг 1: Подготовка

Перед тем, как приступить к подключению люстры schaffner, вам необходимо подготовить несколько инструментов. Вам понадобятся:

• Отвертка
• Плоскогубцы
• Изоляционная лента
• Электрический тестер

Убедитесь, что все необходимые инструменты под рукой, прежде чем приступать к установке.

Шаг 2: Отключение электропитания

Перед началом работы необходимо отключить электропитание в помещении, где будет происходить подключение люстры schaffner. Это предотвратит возможность получения электрического удара.

Выключите соответствующий автомат в электрической щитовой панели и проверьте, что освещение в помещении полностью отключено.

Шаг 3: Монтаж и подключение

Теперь, когда электропитание отключено, можно приступать к монтажу и подключению люстры schaffner. Следуйте инструкциям, предоставляемым производителем, и обратите внимание на следующие моменты:

• Убедитесь, что потолочная розетка соответствует требуемым параметрам для подключения люстры schaffner.
• Проверьте правильность соединения проводов. Обычно провода бывают цветными — черный, белый и зеленый или медный.
• Используйте изоляционную ленту для надежного соединения проводов.
• Проверьте подключение с помощью электрического тестера, чтобы убедиться, что все провода правильно подключены и нет никаких проблем с электрическим соединением.

Следуйте этим инструкциям внимательно, чтобы правильно подключить люстру schaffner и обеспечить безопасность в процессе.

Шаг 4: Проверка и тестирование

После подключения люстры schaffner необходимо провести проверку и тестирование, чтобы убедиться, что она работает правильно и безопасно. Включите электропитание и проверьте, что люстра включается и выключается без проблем.

Также обратите внимание на возможные проблемы, такие как мерцание света или неправильное соединение проводов. Если вы замечаете какие-либо проблемы, немедленно отключите электропитание и обратитесь к профессионалам для дальнейшей проверки и ремонта.

Надеемся, что эта статья помогла вам разобраться в том, как правильно подключить люстру schaffner. Придерживайтесь инструкций и не забывайте о безопасности в процессе работы. Удачного монтажа!

Популярное

Обновлено: 14.07.2023

Установка люстры. Всё просто

Сегодня будет фоторепортаж о том, как подключить люстру в домашних условиях. Статья рассчитана прежде всего на тех, кто самостоятельно делает это в первый раз. Воспользовавшись моими советами, вы сэкономите несколько сотен рублей и получите благодарность и уважение членов семейства.

Люстра на кухне
Люстра на кухне

На эту тему на Дзене СамЭлектрик.ру есть несколько статей:

• Монтаж люстры в натяжной потолок ,
• Установка второй люстры через двухклавишный выключатель ,
• Установка светодиодной люстры с пультом
• Монтаж блока розетки + двухклавишный выключатель для санузла

В этих статья приведены и схемы, и примеры, поэтому если нужны подробности — переходите по ссылкам.

Итак, в данном случае было необходимо установить в кухне люстру на потолок вместо старой, вышедшей из моды. Ну а поскольку сейчас “в моде” всё китайское, то и люстра такая же. Люстра эта, установленная и подключенная, (забегая вперед и рекламируя цель статьи) показана на фото в начале статьи.

Как крепятся люстры и светильники

Сейчас все люстры и светильники крепятся такими известными мне способами.

1. Крепление люстры на крюк , который крепится к потолку. Эти люстры будут подвесными, поскольку висят.
2. Через специальный кронштейн . Сперва крепится к потолку кронштейн, потом люстра подключается электрически, потом к кронштейну крепится сама люстра.
3. Через пластиковые держатели- защелки . Так крепятся легкие светильники с одной лампой дневного света.
4. Непосредственного крепления . Через отверстие в светильнике, саморезом или специальным болтом к поверхности.

Старая люстра со снятым колпаком выглядела следующим образом:

Старая люстра на потолке. Легко догадаться, что это кухня.
Старая люстра на потолке. Легко догадаться, что это кухня.

Люстра висит на крюке, только так раньше вешались все потолочные люстры. Как и следовало ожидать, под изолентой – скрутка жесткий алюминий + многожильная медь . Электрики обычно при этом негодуют, но факт остается фактом – такое соединение при низком токе и влажности может работать десятилетиями, поэтому будем толерантными.

Хотя, как повезет – я писал недавно, как мне попило кровь соединение меди и алюминия под плиткой .

Снимаем люстру и отключаем люстру с потолка, вот что остается:

Провод и крючок для монтажа люстры
Провод и крючок для монтажа люстры

Видим два провода, это значит, что подключать эту люстру надо будет через выключатель с одной клавишей. Можно и через диммер , хотя для кухни это не актуально.

Сразу скажу, что с крючком не заморачиваемся, его можно будет просто загнуть. А вот с проводом надо быть предельно аккуратным, он может легко обломаться, поэтому лишний раз его не гнём.

Сборка и монтаж новой люстры

Люстра, которую мы хотим повесить:

Китайская люстра на потолок. Дизайн нам не важен, главное – крепление.
Китайская люстра на потолок. Дизайн нам не важен, главное – крепление.

Это вид сзади, точнее сверху. Важная часть – кронштейн, который будем крепить к потолку в первую очередь.

Кронштейн и декоративные гайки для монтажа люстры
Кронштейн и декоративные гайки для монтажа люстры

Важно – чтобы потом не мучиться долго на высоте, перед установкой кронштейна для крепления люстры болты тщательно затягиваем, выверяем по длине (для этого используются гайки и шайбы) и по расстоянию между ними. Учесть надо то, что потолок может быть кривым, а длина закручивания декоративных гаек ограничена.

Теперь подошла самая брутальная часть проекта – надо проделать два отверстия в потолочной плите, для этого используем сперва карандаш, затем перфоратор. Дюбеля, саморезы – и кронштейн установлен.

Крепление кронштейна люстры к потолку
Крепление кронштейна люстры к потолку

Старый крючок загибаем, или обламываем. На фото видно, что потолок в этом месте кривой, поэтому если бы я тянул саморезы посильнее, крепежные болты бы раздвинулись, и я бы потом не смог посадить на них люстру.

Вроде бы очевидные вещи, но лучше о них сказать сейчас, чем вы будете потом отсоединять на высоте тяжелую люстру, спускать её на землю, откручивать кронштейн и корректировать расстояние между болтами.

Подключение люстры к двум проводам

Два провода – значит, выключатель для люстры одноклавишный.

Однако, при прокладке новой электропроводки очень рекомендую в любом случае использовать кабель с тремя жилами. На это две причины. 1) Возможно, в будущем возникнет желание использовать люстру с двумя группами, т.е включать её двумя клавишами. С двумя проводами это сделать невозможно. 2) Провода могут обломаться по разным причинам. И резервный провод будет очень кстати.

На следующем фото показано, как подключить выводы люстры. Это в случае “жесткий алюминий+мягкая многожильная медь” лучше всего делать через клемники Wago . Схема подключения люстры проста – подключаются фаза и ноль, лампочки параллельно. Желательно фазу подключать на внутренний контакт патрона. Как правило, это коричневый провод.

Подготовка люстры перед подключением
Подготовка люстры перед подключением

Могут быть две или три группы освещения. В данном случае можно было бы две лампочки в этой люстре включать отдельно. Для этого нужен двухклавишный выключатель и трехпроводная линия к люстре. Сейчас при монтаже новой проводки так делается везде. Раньше делалось только в больших помещениях.

Подключаем люстру на потолке.

Подключение люстры на потолке

Тут есть одна хитрость. Для комфортного подключения, чтобы не держать тяжелую люстру в руках, используют кусок жесткого провода в качестве временного крепежа . Один конец провода цепляют за кронштейн, другой – за люстру. Люстра висит на временном технологическом креплении , а мы спокойно работаем. В случае с подвесной люстрой этот совет бесполезен – там под рукой штатный крюк. В данном случае люстра очень легкая, я управился и без доп.провода.

Тщательно укладываем провода и клеммники, пространства очень мало. Я развел алюминиевые провода по разные стороны кронштейна.

На данном этапе декоративные гайки должны быть в кармане, чтобы не спускаться за ними.

Монтаж люстры завершен. Убеждаемся, что нет никаких щелей и перекосов. Проверяем прочность крепления люстры. Одеваем плафоны. Вкручиваем лампочки.

Монтаж люстры на потолок

Как подключить люстру к двухклавишному выключателю

Ко мне обращаются с таким вопросом, поэтому расскажу, как подключить люстру к выключателю с 2 клавишами.

Например, если вы хотите подключить люстру на 5 лампами к выключателю на 2 клавиши, то после одной клавиши выключателя идёт провод на первые 2 лампы, после другой – на остальные три.

При этом ноль подключен ко всем лампам люстры постоянно.

Итого, три провода, к которым подключаем люстру с 5 лампами: ноль, фаза 1 (после 1-й клавиши), фаза 2 (после 2-й клавиши).

Удачи, и проверяйте всегда провода на наличие фазы!

Не забываем подписываться и ставить лайки, впереди много интересного!

Обращение к хейтерам: за оскорбление Автора и Читателей канала — отправляю в баню.

Как подключить провода к люстре

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Заземляющий провод есть только в домах новой постройки. В старых зданиях он может появиться только после проведения капитального ремонта с заменой электропроводки.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Если заземляющий провод есть только в потолке или только в люстре, его нужно заизолировать.

Провод заземления есть в новостройках и недавно отремонтированных домах

Ищем фазы и ноль

Прозвонка проводов на потолке мультиметром

Использование индикаторной отвертки для поиска фазы

Провода на люстре

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Перед тем как подключить люстру, проводники группируют

Как подсоединить люстру к одинарному выключателю

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Схемы подключения проводов люстры

Потолочные люстры в жилых и офисных помещениях выполняют не только роль светильников, но и выполняют эстетическую функцию. Оставив в стороне вопросы красоты, целью написания данного обзора поставлен разбор технической стороны подключения осветительных приборов.

Подготовка к подключению

Перед началом работ надо накрепко усвоить принципы безопасной работы:

• любой электромонтаж проводится при отключенном напряжении;
• наличие напряжения проверяется непосредственно в месте выполнения работ, так как ошибочно может быть отключен не тот выключатель.

Индикатором можно точно определить провод под напряжением

Можно лишь кратковременно подавать питание на схему для нахождения фазного провода.

В остальном подготовительные работы сводятся к:

• укорачиванию выходящего из потолка кабеля до нужной длины;
• снятию внешней оболочки кабеля на необходимом участке;
• зачистке концов проводов от изоляции.

После этого можно начинать работы по подвешиванию люстры и подключению ее к сети 220 вольт.

Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична, но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

Важно! Если из потолка выходит 3 или 4 провода, то фазными могут оказаться два проводника. Поэтому индикатором надо проверить все жилы.

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер, можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения.

Схема соединения в зависимости от количества проводов

В зависимости от выполненной ранее проводки, из потолка могут выходить от 2 до 4 проводов. Схема соединения при этом может быть различной.

2 провода

Самый простой вариант. Такая схема предполагает:

• одноклавишный выключатель (или двойной задействован в качестве одинарного);
• отсутствие проводника PE.

Схема подключения светильника к двум проводам.

Для подключения люстры надо убедиться, что выключатель разрывает фазный проводник, а также найти фазный провод на потолке. Но это делать необязательно по упомянутым причинам. В этом случае даже если применяется многорожковая люстра, управлять всеми лампочками можно только одновременно. Если светильник содержит несколько осветительных элементов и провода от них не выведены на клеммник, их надо соединить: фазные проводники к фазным, нулевые к нулевым. Соединить провода можно скруткой с последующей пропайкой, винтовыми или зажимными клеммами.

Схема и пример соединения проводов в люстре для подключения к двум проводам.

3 провода

В случае с 3 проводами может быть два варианта схемы.

Способ №1

В системах TN-S или TN-C-S присутствует проводник PE. В этом случае схема почти не отличается от предыдущей, за исключением заземляющего провода.

Схема подключения светильника к трем проводам в системе с защитным заземлением.

Определить назначение провода можно по цветовой маркировке. Если ее нет, то фазный провод находится с помощью индикаторной отвертки (это надо сделать даже при наличии разноцветной изоляции). Отличить нулевой проводник от защитного с помощью отвертки не получится, мультиметр также малополезен – оба эти провода гальванически соединены между собой. Единственный выход – прозвонить проводники от места, где их можно идентифицировать до выхода из потолка.

Способ №2

В системе без защитного заземления (TN-C) три проводника, скорее всего, предполагают наличие двухклавишного выключателя.

Схема подключения светильника к трем проводам в системе TN-C.

Проводники N элементов многорожковой люстры соединяются между собой, фазные делятся на две связки, которыми можно управлять отдельно.

Схема группировки ламп в люстре.

Как подключить люстру к двухклавишному выключателю

4 провода

Если из перекрытия выходит 4 провода, то схема подключения многорожковой люстры предполагает:

• двухклавишный выключатель;
• наличие защитного проводника.

Схема подключения светильника к четырем проводам.

В остальном отличий от предыдущего варианта нет, и группировать лампы внутри светильника можно точно так же.

Возможен довольно редкий вариант, что четыре провода означают наличие трехклавишного выключателя, но это не намного сложнее варианта с двойником, отдельно рассматривать его нерационально.

Подключение к выключателю

Подключение люстры к выключателю в большинстве случаев производится посредством распредкоробки – кабели заводятся в нее, разделываются и подсоединяются согласно выбранной схеме. Общий принцип выполнения таков:

• в коробку заходит кабель от распредщита — 2 или 3 жилы в зависимости от наличия проводника PE;
• провода N и PE идут через коробку транзитом;
• в фазном проводе образуется разрыв, в который подсоединяется включатель;
• если используется двух- или трехклавишный выключатель, то фазный провод разделяется на соответствующее количество ветвей.

К выключателю опускается кабель, с числом жил, равным количеству клавиш плюс одна. Сети освещения выполняют кабелем с медными жилами сечением 1,5 кв.мм.

Как подключить свет через выключатель — схемы расключения

Одинарному

Если люстра подключается к одноклавишному коммутационному прибору, то в разрыв фазного провода включается кабель из двух жил. Нулевой и защитный провод идут через коробку к светильнику.

Схема подключения к одиночному выключателю через распредкоробку.

Двойному

Этот вариант потребует увеличения количества жил в кабелях:

• к выключателю опускается кабель с тремя проводниками;
• к люстре идут четыре проводника.

Если защитное заземление отсутствует, то к люстре достаточно проложить три провода, а к выключателю все так же четыре.

Схема подключения к двойному выключателю через распредкоробку.

Правильное подключение к патрону

В люстре могут быть использованы разные патроны – с резьбой Эдисона, втычные и т.п. В большинстве случаев фазировка подключения проводников к патрону не важна для работоспособности осветительного прибора. Но из соображений безопасности у резьбового патрона к центральному контакту надо подключать фазный проводник, а к боковым контактам – нулевой. Логика такова: если электрик в нарушение правил безопасности будет производить какие-либо операции внутри патрона под напряжением (подгибание контактов, очистку пластиковых частей и т.п.), то риск случайно задеть отверткой или другим инструментом боковые контакты намного выше. Пусть уж лучше этот горе-электрик заденет нулевой провод. В остальном подключение патрона особенностей не имеет – зачищенные провода вставляются в пружинные зажимы или зажимаются в винтовые клеммы, расположенные в тыльной части патрона. И еще важно не превышать мощность лампы, на которую рассчитан патрон. Это может привести к его перегреву.

Особенности подключения китайской люстры

Электротехническая часть светильников, произведенных в Юго-Восточной Азии, нередко характеризуется:

• заниженным сечением проводников;
• применением неизвестных сплавов вместо меди для изготовления проводников;
• низким качеством изоляции проводов и клеммных терминалов (неэластичностью материала, уменьшенной толщиной, сниженными изоляционными свойствами).

Первые два момента могут привести к излишнему нагреву во время работы и еще большему ухудшению качества изоляции, ее растрескиванию и осыпанию. Избежать этого можно периодическим снятием люстры и ее осмотром, но вряд ли кто-то будет делать это в домашних условиях. Поэтому надо хотя бы перед монтажом проверить качество изоляции проводов. Для этого надо вывернуть лампы накаливания или отключить блоки питания для галогеновых и светодиодных ламп и замерить сопротивление между каждой жилой и корпусом. Оно должно быть бесконечным. Еще лучше сделать замер с помощью мегомметра на 250 или 500 вольт. Если сопротивление изоляции окажется низким или нулевым, надо вернуть китайскую люстру продавцу или самостоятельно заменить проводники на более качественные.

До сих пор не разобрался! Тогда смотри видео.

Частые ошибки

Зачастую неопытные электрики опускают к выключателю вместе с фазным проводником нулевой, а потом задают вопросы, куда его подключить. На самом деле нулевой провод к выключателю тянуть не надо. И уж тем более не надо его разрывать коммутационным элементом. Он должен идти через коробку транзитом, прокладываться параллельно с земляным проводником.

Остальные ошибки, приводящие к неработоспособности схемы освещения, в большинстве случаев происходят из-за невнимательности, и связаны с неверным соединением электрических проводов. Для исключения таких проблем надо почаще сверяться со схемой (особенно при отсутствии опыта).

В остальном подключение люстры при знании минимальных основ электротехники проблем вызвать не должно.

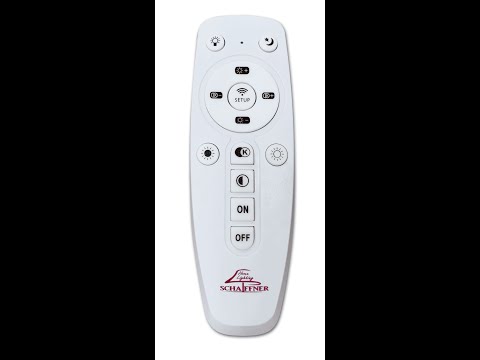

Как привязать пульт к люстре: нюансы синхронизации пульта с люстрой

После покупки новомодных люстр с пультом управления люди периодически сталкиваются с проблемой «неработоспособности» пульта. При нажатии на его кнопки ничего не происходит. Соответственно, люстра не реагирует на пульт. Удаленное управление становится недоступным, вследствие чего уровень комфорта пользователя значительно снижается. Обычно проблема объясняется отсутствием привязки пульта к люстре. Поэтому сегодня мы подробно расскажем, как привязать пульт к люстре. Прилагаемая инструкция является относительно универсальной и может быть применена к большинству пультов ДУ для различных видов потолочных светильников.

Как привязать пульт к одной люстре

В некоторых случаях пульт ДУ уже изначально привязан к люстре (обычно так происходит, если изделия поставляются комплектом). Пользователю остается лишь грамотно установить люстру и проверить наличие батареек в пульте (часто производитель их туда не вставляет). В некоторых ситуациях может понадобиться активация.

Если привязки нет, то понадобится ее создать. Алгоритм таков:

• выключите люстру стандартным способом (нажатием стационарного выключателя);
• сделайте паузу на 15-20 секунд;
• направьте пульт ДУ в сторону светильника, зажмите кнопку «CH1» (альтернатива – «1ON»);
• включите люстру клавишей выключателя, продолжая удерживать «CH1»;
• дождитесь включения люстры и активации кратковременного мерцания;
• отпустите кнопку пульта.

В большинстве случаев процесс занимает около 30 секунд, но некоторые люстры требуют более длительной синхронизации. Запаситесь терпением.

Важно: Некоторые производители предусматривают аналогичный вариант активации, но с использованием другой кнопки пульта. Зачастую активировать пульт от люстры нужно нажатием кнопок с изображением значка радиосигнала или надписи Wi-Fi. Перед синхронизацией внимательно ознакомьтесь с инструкцией, идущей в комплекте с люстрой и/или пультом ДУ. Необходимая информация обычно присутствует там по умолчанию.

Ниже представлено видео, автор которого показывает, как привязать пульт к люстре.

Как привязать пульт к нескольким люстрам

Конструкции пультов ДУ предусматривают возможность привязки к нескольким светильникам. Управление люстрами в таком случае осуществляется последовательно. Причем к каждому устройству нужно выполнить индивидуальную привязку. Сама процедура синхронизации описана в предыдущем разделе. Разница лишь в том, что ее нужно повторить несколько раз – в зависимости от числа привязываемых устройств.

Важно: В редких ситуациях пульт может просто не подойти к люстре. Такой расклад объясняется многими факторами. Следовательно, если вы купили люстру и пульт по отдельности, то обязательно проверьте их совместимость. Если связи не будет, самым простым решением станет замена пульта на более подходящий аналог.

Важно: Если вы только планируете установить люстры с пультом ДУ, то оцените популярные люстры 2020 года. Все представленные в рейтинге модели поддерживают дистанционное управление (по умолчанию или с добавлением контроллера). Особое внимание рекомендуем обратить на люстры HIPER. Их конструкции наиболее надежны и эстетичны. Использовать настолько качественные люстры для освещения помещений действительно приятно.

Как привязать люстру к смартфону

Некоторыми моделями люстр можно управлять со смартфонов Xiaomi и других брендов. Для привязки нужно скачать на телефон специальное приложение (на выбор пользователя, желательно в соответствии с рекомендациями производителя люстры) и выполнить синхронизацию – с использованием ИК, Wi-Fi или Bluetooth. В большинстве ситуаций привязка осуществляется в полуавтоматическом режиме: пользователь выбирает устройство, добавляет его в подходящий список (из числа доступных в приложении) и, следуя подсказкам системы, выполняет синхронизацию.

В этом случае привязка также проводится один раз. Перечень настроек зависит от установленного софта и функционала подвязанных приборов освещения. Возможно удаленное управление – как отдельной люстрой, так и группой таких устройств.

Как пользоваться пультом для люстры

Перечень команд зависит от конфигурации пульта. Чтобы не расписывать возможности каждой модели, приведем примеры на основе двух пультов ДУ с подписанным назначением кнопок. Сначала представим простую вариацию устройства, предназначенного для управления люстры с двумя группами лампочек. Этот вариант имеет небольшие размеры, а его конструкция позволяет включать и выключать группы ламп по отдельности и вместе.

Ниже представлен более современный пульт, позволяющий регулировать яркость, насыщенность света, цветовую температуру и некоторые другие опции. Подобные пульты ДУ идут в комплекте с умными люстрами и светильниками. Их применение облегчает и оптимизирует процесс управления осветительными приборами без использования смартфона.

В отличие от стандартного пульта, схема управления через смартфон интуитивно понятна. Каждая кнопка в приложении подписана, поэтому трудностей с изменением параметров освещения не возникает. Достаточно синхронизировать смартфон с люстрой и следовать рекомендациям системы.

Сборка и установка люстры: детальная инструкция по монтажу и подключению люстры

Выполнение сборки и установки люстры требует от исполнителя определенных знаний и навыков. Поэтому люди обычно не решаются заниматься монтажом люстры самостоятельно, а вызывают профессиональных электриков и поручают им реализацию упомянутой задачи. Впрочем, есть и исключения. Некоторые люди предпочитают выполнять установку самостоятельно, выискивая необходимую информацию в интернете или других источниках. Для таких людей мы и подготовили сегодняшнюю статью, в рамках которой расписали нюансы сборки и подключения люстры – в удобном поэтапном формате. Инструкция подходит для всех типов люстр, но требует уточнений в случае установки нестандартных моделей такой продукции.

Этапы сборки и подключения люстры

Процесс установки люстры состоит из трех ключевых этапов:

• определение ноля и фазы проводки;
• установка крепежа (например, планки);
• сборка и подключение люстры.

Все перечисленные этапы подразумевают аккуратное выполнение определенных задач с соблюдением техники безопасности при работе с электроприборами и электросетью.

Первый этап – определение фазы и ноля электропроводки

Перед тем, как выполнить подсоединение люстры к основному кабелю, надо разобраться, где находится ноль и фаза. Если четкого понимания нет, то перед подключением необходимо определить назначение жил. Для этого надо выполнить прозвон путем использования отвертки с индикатором или мультиметра.

Поиск фазы с использованием индикаторной отвертки

Метод актуален для двужильного кабеля электрической проводки. Принцип действий таков:

• обесточьте линию, разведите провода и уберите 1,5-2 сантиметра изоляционного материала с обеих жил;
• включите питание и поднесите к кончикам жил индикаторную отвертку.

При касании к фазе на отвертке сразу загорится индикатор. При контакте с нулевым проводом ничего не произойдет. Во время проверки напряжения следует держать палец строго на контактной пластине отвертки.

Важно: Обязательно соблюдайте правила техники безопасности. Не касайтесь оголенных проводов при включенной подаче электроэнергии.

Поиск ноля с применением мультиметра

В части ситуаций кабель дополнительно имеет заземляющий проводник, причем отличить его от нулевой жилы на глаз невозможно. И отвертка не поможет, так как она «заточена» исключительно на определение фазы. Чтобы выяснить назначение двух оставшихся проводов, придется воспользоваться мультиметром:

• включите прибор, установите режим замера напряжения от 220В;
• подключите первый щуп к фазе;
• подключите второй щуп к другим проводам (поочередно) и запишите полученные показатели.

Если при подключении двух щупов устройство показывает стабильное напряжение в 220В, то второй щуп подключен к нолю. Если напряжение более низкое, то к проводу заземления. После выполнения замера и выявления назначения жил можно обесточить электросеть в помещении и начать установку люстры.

Второй этап – установка крепежа люстры на потолок

Крепление изделия к потолку производится с учетом особенностей конструкции люстры и типа потолка. В большинстве случаев изделие крепят на специальный крюк или планку. Другие методы используются лишь при нестандартных условиях и дополнительно упоминаются изготовителями светотехники. Популярная схема пошагового крепления на планку приведена на изображении.

Третий этап – сборка люстры, соединение проводов и подключение

Схему сборки люстры можно найти в инструкции к приобретенной конструкции. В большинстве случаев там обозначен пошаговый процесс сборки с указанием последовательности необходимых действий. Но в части ситуаций представленный алгоритм не слишком понятен, а изредка инструкция и вовсе отсутствует. В таких случаях остается руководствоваться здравым смыслом.

Первым шагом на этом этапе станет изучение инструкции. Вторым – распаковка и распределение элементов люстры по нескольким группам. Обычно производитель упаковывает каждую деталь отдельно, за счет чего мастер может доставать нужные элементы в удобном порядке.

Важно: Если вы выполняете сборку люстры первый раз, то отложите распаковку плафонов и декоративных частей (при наличии). Поздняя установка этих элементов позволит избежать их случайной деформации или разрушения в процессе выполнения промежуточных работ.

Следующим шагом станет частичная сборка люстры. Выполняется она в таком порядке:

• Сборка основы люстры. Нужно аккуратно закрепить тарелку на стержне. Фиксация осуществляется с помощью гайки, идущей в комплекте. Основу впоследствии понадобится прикрепить к ранее установленному крепежу.
• Крепление рожков. На них позже будут размещаться плафоны, поэтому крепить рожки надо очень тщательно. Сначала снимите гайку, прикрученную над крышкой корпуса, затем установите рожок и вновь закрутите гайку (не до конца, оставьте небольшой запас, чтобы облегчить скрутку). Далее проверьте надежность фиксации. Потом повторите перечисленные действия со всеми рожками.

Далее понадобится объединить провода в группы и выполнить скрутку. Для решения вопроса целесообразно подготовить СИЗ колпачки или клеммы WAGO. Обычно эти изделия идут в комплекте с люстрой. Если их там нет, то придется докупить.

Важно: Нельзя ограничиваться скруткой. Использование вышеупомянутых защитных элементов является обязательным действием в процессе установки люстры.

Для каждой группы проводов нужно применять отдельную клемму. Сначала надо выполнить скрутку проводов люстры и подсоединить к клемме. Затем нужно подвести провод из основного кабеля (ноль или фаза – в зависимости от назначения проводов люстры). Альтернативное применение обычных защитных колпачков предполагает их аккуратное накручивание поверх созданной скрутки.

Важно: Грамотное разделение проводов существенно упростит установку и станет гарантией стабильной работы люстры. Выбор способа распределения зависит от количества клавиш выключателя.

Порядок действий при использовании выключателя с одной кнопкой:

• соедините и скрутите нулевые провода, отходящие от рожков (используя клеммы или колпачки);
• объедините провода фазы аналогичным способом.

Важно: Группировка проводов осуществляется непосредственно после их вывода через отверстия в корпусе прибора.

Подключение люстры к двухкнопочному выключателю возможно при наличии в питающем проводе L1, L2 и N жил. Схема такого подсоединения приведена на картинке. Для легкости понимания мы выделили фазы различными цветами. Фазные провода следует распределить на две (L1 и L2) группы. В будущем каждая клавиша выключателя будет отвечать за подключение-отключение конкретной группы.

После подключения останется убедиться в симметричности размещения рожков. Если элементы устроены ровно, то докрутите гайки. Далее останется лишь рационально расположить кабеля в основании люстры, а затем надеть крышку корпуса, чтобы скрыть провода. Последним действием станет присоединение плафонов и установка лампочек (если конструкция люстры предполагает такую возможность).

Целесообразность самостоятельной сборки и установки люстры

Осуществить монтаж люстры несложно. Главное – следовать правилам ТБ и осуществлять установку только при выключенном электропитании. Однако если суть процесса понятна не до конца, то рекомендуем обратиться к электрикам. Особенно если вы приобрели современную люстру HIPER и хотите, чтобы монтаж прошел идеально.

Помните, что от грамотности установки зависит не только работоспособность люстры, но и долговечность ее эксплуатации. Не отказывайтесь от услуг электриков при наличии такой возможности. Особенно если приобрели действительно качественное изделие, представленное в перечне популярных люстр 2020 года.

Далее разместим несколько тематических видео, авторы которых наглядно покажут особенности монтажа и подключения люстр.

Как подключить люстру

На самом деле, чтобы подключить люстру самостоятельно, не требуется масса навыков, хотя некоторых людей этот процесс настораживает. В первую очередь это связано с электричеством, да и с кучей проводов не каждый может разобраться.

Подготовительные операции

Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L».

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

• Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
• Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов. Важно проконтролировать, чтобы в это соединение не попали другие провода.

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Читайте также:

• Электрический котел для отопления частного дома 380в
• Электрический щиток в частном доме
• Провод греется от стиральной
• Частные требования к характеристикам светильников со светодиодными источниками света гост
• Если не сделаете прививку включим отопление
