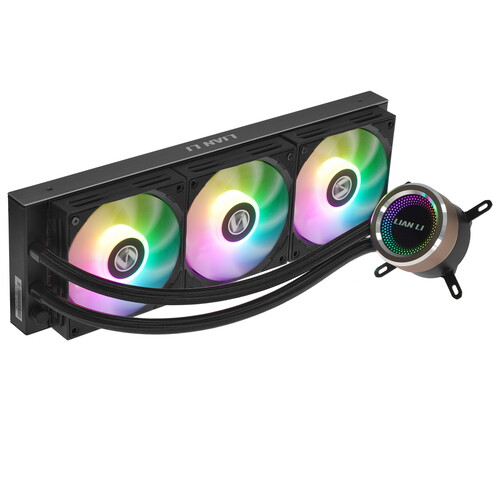

Система охлаждения LIAN LI Galahad AIO 360

120 мм — три секции, 3 pin, радиатор — алюминий, TDP 300 Вт
подробнее

Код товара: 4888119

В основном бренд Lian Li сфокусирован на компьютерных шасси. Но есть в ассортименте компании и другие полезные продукты. Например, системы жидкостного охлаждения процессора типа AIO (все-в-одном). Строго говоря, сейчас их есть всего два вида — Galahad AIO 360 и Galahad AIO 240, в черном или белом цвете и с красивым оформлением фирменными вставками из шлифованного алюминия. В данном обзоре мы рассмотрим 360-мм вариант, изучим его особенности и проверим результаты в тепловом тесте.

Характеристики

Упаковка и комплект поставки

Поставляется продукт в привычной для такого класса систем упаковке, на внешней стороне которой можно найти всю необходимую информацию об устройстве, отображенную в виде текста и цветных картинок.

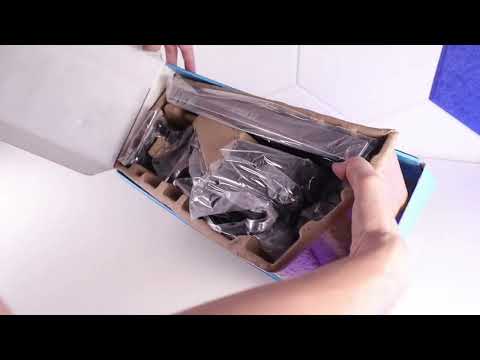

Внутри находится фигурный картонный лоток, способный впитать охлаждающую жидкость в случае аварийной утечки. В нем разложены все элементы системы, дополнительно защищенные полиэтиленовыми пакетами.

В комплект поставки кроме системы AIO и трех вентиляторов, входит:

• инструкция по монтажу системы охлаждения;
• удлинитель в оплетке на четыре контакта для подключения трех вентиляторов в один разъем;
• шприц с термопастой;
• универсальная металлическая усилительная пластина;
• крепежная рамка помпы для разъемов AMD;
• две крепежные проушины с винтовой стойкой для разъемов AMD;
• контроллер подсветки;
• четыре винтовые стойки для сокетов Intel LGA 2011/2011-3/2066;
• четыре пластиковых проставки под крепежные лапы;
• четыре подпружиненных гайки с накатанной головкой и насечкой под крестовую отвертку;
• пять фиксирующих накладок
• четыре винтовые шпильки для сокетов Intel LGA775/115x/1200/1366;
• 12 длинных винтов для монтажа вентиляторов;
• 12 коротких винтов для монтажа радиатора в корпус;
• переходник для питания помпы от БП;
• переходник для питания контроллера подсветки от БП;
• переходник-разветвитель от подсветки помпы и вентиляторов на стандартный разъем материнской платы +5VDG;
• переходник-разветвитель от подсветки помпы и вентиляторов на комплектный контроллер подсветки;
• переходник-разветвитель от подсветки трех вентиляторов на один общий разъем.

Внешний вид

Внешность Lian Li Galahad AIO 360 в целом напоминает вид сотен других подобных систем, но позитивно отличается от них стильными алюминиевыми вставками на радиаторе и в верхней части водоблока. Не особо гибкие шланги заключены в плотную нейлоновую оплетку и обладают длиной 400 мм при внешнем диаметре в 13 мм.

Стандартный трехсекционный радиатор имеет габариты 397,5х122,2х27,2 мм. В боковых ламелях есть три набора крепежных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра ленточного типа изготовлены с плотностью расположения 19 FPI (пластин на дюйм) и имеют высоту 20 мм (против обычных 16 мм). Между ребрами проходят 14 каналов, через которые прокачивается хладагент.

С обеих сторон радиатора присутствуют накладки из шлифованного алюминия толщиной в 1 мм и с надписью Lian Li в центре.

Трубки неподвижно запрессованы металлическими обоймами на фитинги радиатора. Толщина коллектора со стороны выхода шлангов равна 22,5 мм. Здесь же наклеен серийный номер изделия. А еще есть закрытое пробкой сливное отверстие, позволяющее при необходимости произвести замену хладагента в системе без её полной разборки.

Коллектор с противоположной стороны имеет толщину в 14 мм. И здесь тоже есть наклейка со штрихкодом.

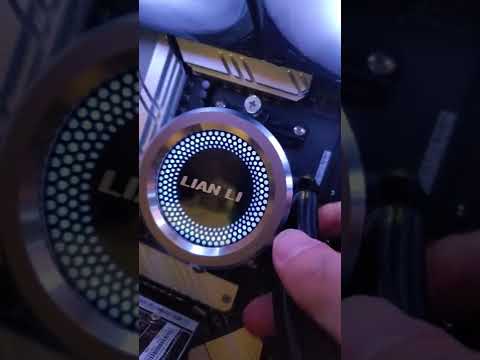

Водоблок выглядит красиво и лаконично. Он идеально круглый, нижняя часть выполнена из пластика, зато верхняя половина представляет собой кусок цельного алюминия с точно обработанными гранями. Центральная вставка пластиковая, по центру тут есть надпись Lian Li, вокруг которой по периметру скрыто 11 светодиодов подсветки. Интересно и то, что верхняя металлическая часть свободно вращается вокруг центральной оси, позволяя выставить поворот надписи под нужным углом в одном из четырех фиксированных положений.

Есть в комплекте и забавная 4,5-мм по толщине алюминиевая накладка с магнитом.

Её роль состоит в том, чтобы закрывать собой надпись от тех, кому она не нравится.

Шланги соединяются с водоблоком угловыми фитингами при помощи опрессовки металлическими обоймами. Высота водоблока составляет 62 мм, диаметр — 74 мм.

Фитинги расположены на разном уровне по высоте. Внутренне устройство помпы и водоблока можно в подробностях рассмотреть на официальной страничке продукта. Скорость вращения помпы нигде официально не указана, но наши измерения показали на уровне 1600–3200 об/мин. При работе она издает тихое равномерное жужжание на уровне чуть ниже 40 дБ (А), то есть, не слышимое из закрытого корпуса.

Относительно ровная медная подошва имеет форму квадрата со скругленными углами размером 56х56 мм. Если присмотреться, будет видна радиальная шлифовка основания со слегка приподнятым «прямоугольником» в центре. Шесть крепежных винтов по сторонам — шестиконечная звездочка Torx, а два по центру вообще выкрутить не получится, благодаря хитрой однонаправленной шляпке. Производитель явно не желает, чтобы кто-то заглядывал внутрь данного изделия.

Питается помпа от трехконтактного кабеля в оплетке. Аналогично происходит питание и управление подсветкой, причем от нестандартного разъема. Длина обеих шнуров составляет 400 мм.

Комплектный контроллер пригодится тем, у кого материнская плата все ещё не поддерживает управление подсветкой. В нижней части у него есть вход кабеля питания на два контакта. Сверху — разъем подключения кабелей подсветки, на четыре контакта. Кнопка «М» переключает четыре режима управления, каждый из которых обозначается своим цветом индикатора, спрятанного в зазоре над клавишей «+». В «зеленом» режиме переключается 17 световых эффектов, в «красном» настраивается их скорость, в «голубом» яркость, а в «желтом» подсветка работает в демо-режиме и никак не управляется. Последовательное переключение всего этого происходит, как нетрудно догадаться, кнопками «–» и «+».

Комплектные 120-мм вентиляторы оставляют о себе весьма приятное впечатление. Они выполнены на основе жесткой квадратной рамки, где возле всех крепежных отверстий по углам наклеены резиновые прокладки. Белая крыльчатка состоит из девяти равномерно изогнутых лопастей со средним углом атаки. Её скорость управляется при помощи ШИМ в диапазоне от 800 до 1900 об/мин. Нельзя сказать, что пропеллер тихий в какой-то части диапазона вращения, но зато довольно производительный. Подшипник заявлен гидродинамический. Светодиоды ARGB-подсветки расположены вокруг статора в количестве 12 штук. Для питания вентилятора используется стандартный четырехконтактный разъем с кабелем в оплетке, длиной 515 мм. Шнур подсветки тоже в оплетке и имеет аналогичную длину. Заканчивается он проприетарным разъемом на четыре контакта (из которых задействовано только три).

Так выглядят вентиляторы, прикрепленные к радиатору.

В сборе с вентиляторами, общая толщина системы в профиль равняется 54 мм за счет выступающих шляпок винтов.

Подсветка выглядит ярко. Помимо вентиляторов и верхней части водоблока, подсвечивается еще и полоска посередине, над помпой. Удручает лишь огромное количество кабелей и переходников, нужных для подключения всей этой красоты.

Перейдем к установке СЖО и тестированию её эффективности.

Установка

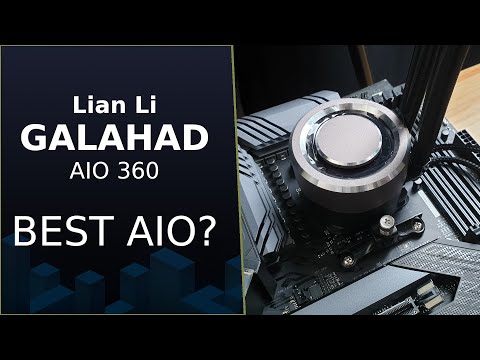

СЖО Lian Li Galahad AIO 360 поддерживает практически полный спектр актуальных процессорных разъемов. В данном случае мы рассмотрим процесс монтажа на примере сокета AMD AM4. Здесь он происходит проще, чем где-либо. Сначала требуется путем сдвигания в сторону от шлангов снять крепежную рамку Intel, установленную по умолчанию, и в обратном порядке вставить крепежную рамку AMD, зафиксировав на ней проушины при помощи двух подпружиненных винтов.

Далее остается лишь нанести термопасту на процессор, поставить водоблок, зацепить проушины за стандартные пластиковые крепления и затянуть их до упора подпружиненными винтами. И подключить к питанию и подсветке все нужные кабеля. В сборе система не имеет никаких конфликтов с другими элементами материнской платы.

Отпечаток на подошве водоблока указывает на сильный прижим в центральной части процессора и его ослабление ближе к сторонам.

Аналогичный отпечаток есть на крышке процессоре, хотя здесь он более смазанный из-за неравномерного демонтажа водоблока.

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения Lian Li Galahad AIO 360 использовался стенд на базе платформы AMD AM4 в следующей конфигурации:

• процессор: AMD Ryzen 9 3900X (3,8@4,0 ГГц, 1,200 В);
• материнская плата: ASRock B550 PG Velocita (AMD B550);
• видеокарта: Gigabyte GeForce RTX 2060 Super WindForce OC 8G GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060);
• память: HyperX Fury HX432C16FB3K2/16 (2×8 ГБ, DDR4-3200, 16-18-18-36-74 1Т, 1,35 В);
• твердотельный накопитель: ADATA S511 120GB (120 ГБ, SATA 6Gb/s);
• блок питания: be quiet! Dark Power 12 850W (850 Вт);
• контроллер вентилятора: Noctua NA-FC1;
• термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 29 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест CPUID powerMAX версии 1.00.1 с AVX инструкциями в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора применялась программа HWiNFO64 v.7.03-4435.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от передней части подшипника системы охлаждения, обращенной к пользователю. Уровень фонового шума составлял 33 дБ (А).

Эффективность отвода тепла системой Lian Li Galahad AIO 360 сравнивалась с двухбашенным супер-кулером Noctua NH-D15S укомплектованным вторым вентилятором Noctua NF-A15 PWM с максимальной скоростью в 1200 об/мин и с эталонной системой жидкостного охлаждения Arctic Liquid Freezer II 360 (Rev.4), о которой мы тоже обязательно расскажем в одном из ближайших обзоров.

Результаты тестирования

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальных 1800 об/мин трех вентиляторов Lian Li Galahad AIO 360 шум достигает уровня в 63 дБ (А), что очень громко. Более рациональный режим работы на средней скорости в 1500 об/мин совпадает с максимальным уровнем шума в 56 дБ (А) для вентиляторов Noctua NH-D15S и трех пропеллеров Arctic Liquid Freezer II 360 на максимальной скорости в 1700 об/мин. В третьем режиме мы попытались добиться уровня шума в 40 дБ (А), при котором кулера обычно не слышны из корпуса. Для этого вентиляторы Lian Li Galahad AIO 360 были замедлены до минимальных 800 об/мин (и все равно получился 41 дБ (А)), пропеллеры Noctua NH-D15S до 750 и 900 об/мин, а довольно тихие вентиляторы Arctic Liquid Freezer II 360 — до 900 об/мин.

Посмотрим на график температур для каждого уровня шума.

На процессоре AMD Ryzen 9 3900X со средним TDP в заданном режиме около 195 Вт и высокой комнатной температуре в 29 градусов, Lian Li Galahad AIO 360 показал отменную эффективность охлаждения. В наиболее шумном режиме работы с вентиляторами на полную (вряд ли кто-то из читателей будет использовать данное СЖО таким образом), Galahad отыгрывает 8 градусов у воздушного кулера Noctua и 3 градуса у весьма приличного СЖО Arctic Liquid Freezer II 360. При одинаковом среднем уровне шума Galahad все еще ведет с разрывом в 6 градусов относительно воздушного супер-кулера и превосходит на 1 градус аналогичное СЖО от Arctic. На тихом ходу оба СЖО демонстрируют паритет (хотя Arctic все же работает чуть тише), а воздушный кулер проигрывает 7 градусов. Если коротко обобщить эти данные, то можно утверждать, что у Lian Li получилось создать эффективную и эффектную СЖО с небольшим компромиссом относительно общего уровня шума.

Выводы

Как оказалось, Lian Li хорошо умеет делать не только корпуса, но и системы жидкостного охлаждения. Galahad AIO 360 отличается от своих аналогов высокой эффективностью, приятным даже с учетом ARGB-подсветки внешним видом и простотой монтажа. И что самое интересное — стоимость данной системы получается достаточно средневзвешенной, если сравнивать с аналогами по мощности, внешности и функциональности.

Из недостатков устройства в глаза бросается лишь большое количество проводов, которые пользователю придется куда-то девать при сборке системы. И слегка завышенный уровень шума вентиляторов, относительно их скоростного диапазона, хотя это скорее уже компромисс с производительностью.

Lian Li Galahad AIO 360 станет отличным дополнением к корпусам данной компании в случае, если пользователю требуется серьезное охлаждение для наиболее горячих процессоров.
