Инструкция по применению

Наушники PA-1 мини Ampкомбо динамиков

Гитара для наушников с мультиэффектами PA-1 Ampспасатели
Благодарим вас за покупку гитары с наушниками PA-1. ampлифтеры. PA-1 — это комплексный гитарный эффект с множеством функций. PA-1 имеет 10 заводских пресетов, пользователи могут редактировать пресеты для наложения, а метод работы прост и интуитивно понятен. Чрезвычайно маленький корпус содержит огромное количество энергии эффектов и имеет очень хорошие характеристики тембровых эффектов! PA-1 также имеет встроенную батарею питания, которая может непрерывно использоваться в течение 5 часов при полной зарядке. PA-1 рассчитан на выход на наушники 3.5, что не напрягает и очень удобно в использовании.
PA-icons 10 классических предусилителейAMP, два часто используемых эффекта модуляции CHORUS&PHASER, эффект TAPE ECHO, эффект HALL REVERB, 10 классических симуляций ИК кабинета и высокоточный тюнер. Кроме того, PA-1 также имеет высококачественную запись мобильного телефона, беспроводное воспроизведение музыки и другие функции в одном устройстве. PA-1 имеет небольшой размер, хорошие характеристики, его легко носить с собой, и у него отличный звук. Это твоя хорошая гитара
товарищ!

Источник питания:

• Эта машина оснащена встроенной батареей для питания, которая может работать в течение 5 часов при полной зарядке. После того, как батарея разряжена из-за использования, используйте кабель USB 2.0, который входит в комплект поставки машины, для подключения зарядного порта машины (пожалуйста, обратитесь к третьему названию элемента @) к зарядному устройству ниже 6 В (аналогично зарядному устройству для мобильного телефона). ) для зарядки это устройство поддерживает быструю зарядку.
• Вы можете напрямую использовать блок питания мобильного телефона для прямого питания устройства, и устройство поддерживает синхронизацию зарядки/питания.
• Время зарядки этого устройства зависит от выходной мощности зарядного трансформатора. Взяв в качестве примера зарядную головку с выходной мощностью постоянного тока 5.0В/2.0Аample, его можно заряжать, когда встроенный аккумулятор этого устройства разряжен. Как правило, его можно полностью зарядить за 2 часа.

Меры предосторожности:

• В процессе использования этого продукта, если система зависает или косвенно выходит из строя, продолжайте нажимать кнопку включения/выключения @ в течение 10 секунд, а затем отпустите ее. Эта операция представляет собой принудительный перезапуск устройства.

Напоминание о подключении:
Когда эффектор подключен к наушникам, питание ampЕсли оборудование отключено или отключено, обязательно отключите питание и другое оборудование, что поможет предотвратить сбой оборудования и повреждение другого оборудования.

Размещение:
Во избежание деформации, обесцвечивания и других повреждений изделия избегайте следующих ситуаций:

• Источник тепла
• Высокая температура и влажность
• Пыль или грязное место
• Магнитное поле
• Прямой солнечный свет
• Высокая влажность
• Сильная вибрация или тряска

Ссылка на модуль эффектов PA-1

• Гитарный вход — Тюнер —Amp Имитация — Эффект хоруса/фазового сдвига — Эффект задержки — Эффект реверберации — Имитация CAB — Выход на наушники.

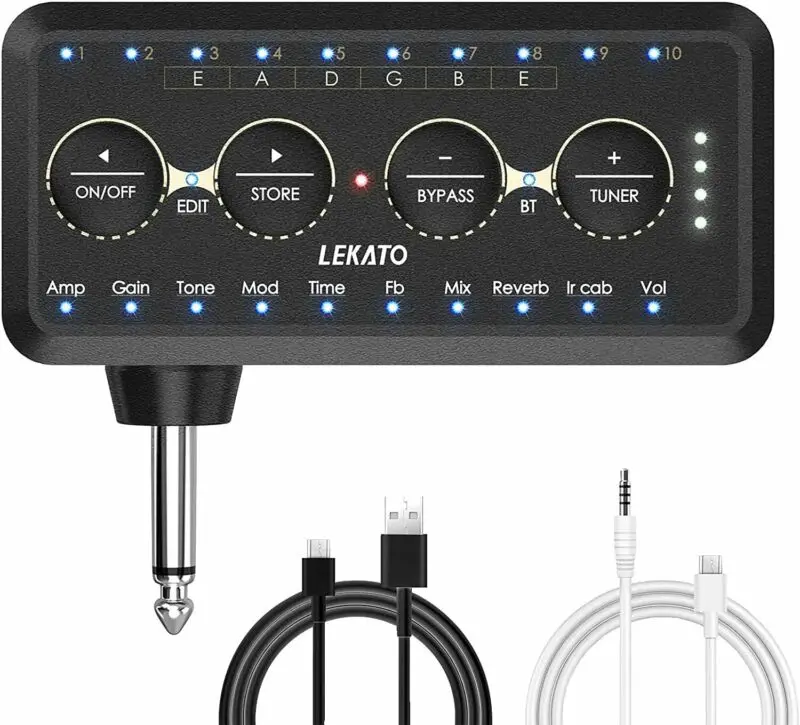

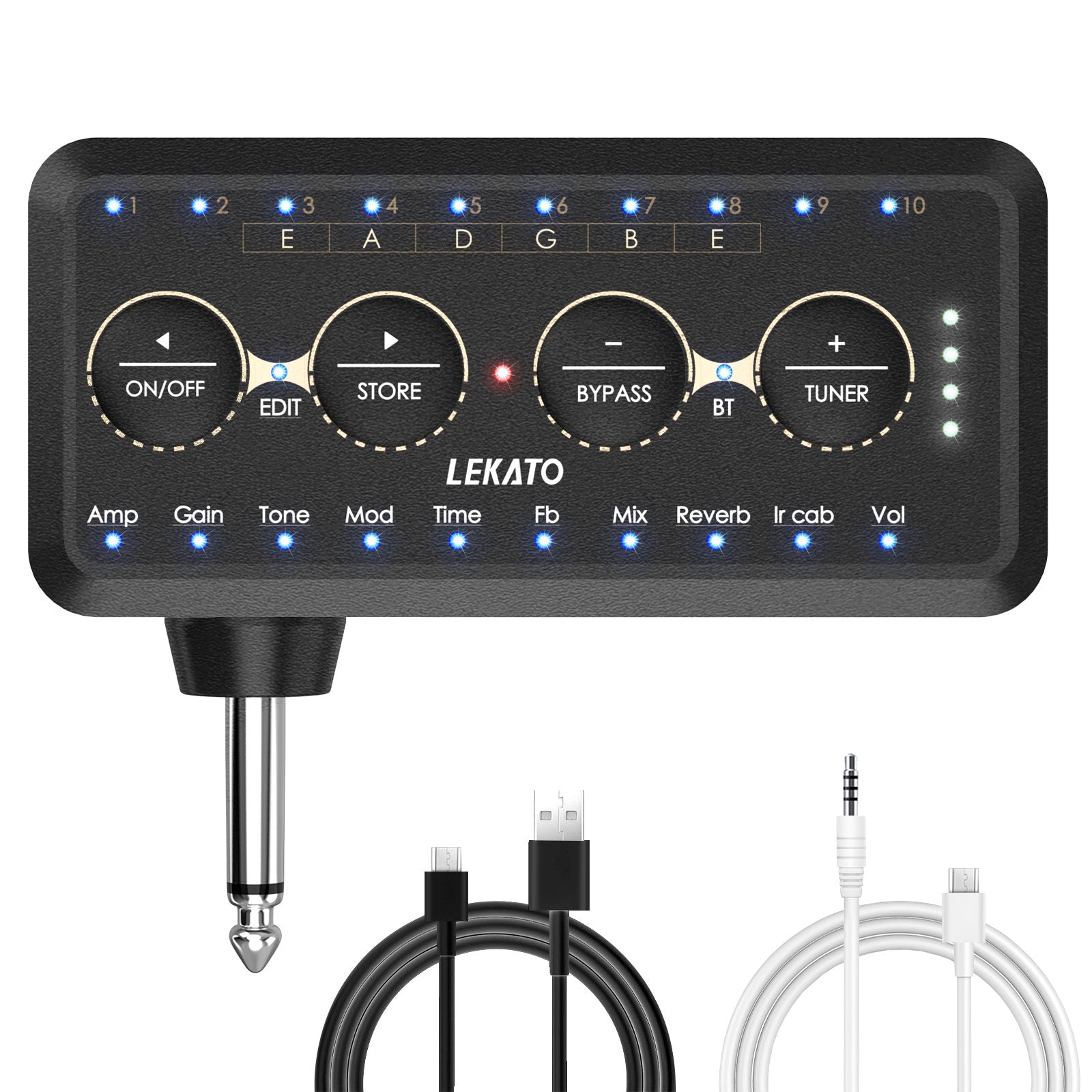

функциональная схема панели

1. Световой индикатор параметра эффекта: В режиме PRESET это отображение положения пресетов, если вы измените основную громкость, она будет отображать громкость в течение нескольких секунд. В режиме EDIT это отображение параметров эффекта.
2. Таблица названий нот для настройки гитары: В порядке справа налево крайний правый — название ноты гитары с 1 струной, а крайний левый — название ноты гитары с 6 струнами.
3. кнопка: (долгое нажатие) кнопку.
   В режиме PRESET (короткое нажатие) для переключения на предыдущий пресет.
   В режиме EDIT (короткое нажатие) выберите модуль эффекта для прокрутки вверх.
4. кнопка:(длинная нажмите) Предустановка кнопку.
   В режиме PRESET (короткое нажатие) для переключения на следующую предустановку.
   В режиме EDIT (короткое нажатие) выберите модуль эффекта для прокрутки вниз.
5. Индикатор модуля эффектов: В режиме PRESET указывает ссылку на модуль эффектов.
   В режиме EDIT запрашивает текущий выбранный модуль эффекта.
   В режиме TUNER он работает как таблица настройки.
6. Кнопка: (долгое нажатие) Войдите в функцию обхода.
   В режиме PRESET (короткое нажатие) для уменьшения общей громкости.
   В режиме EDIT (короткое нажатие) для уменьшения параметров модуля эффекта.
7. Индикатор зарядки: Он загорается при зарядке и автоматически гаснет, чтобы прекратить зарядку при полной зарядке.
8. Кнопка: (долгое нажатие) Войдите в режим тюнера, в режиме PRESET (короткое нажатие) для увеличения общей громкости.
   В режиме EDIT (короткое нажатие) для увеличения параметров модуля эффектов.
9. Изменить индикатор: Он выключен в режиме PRESET и горит в режиме EDIT.
10. Индикатор обхода/тюнера: Он горит синим в режиме обхода, красным в режиме тюнера и не горит в других режимах.

11. Световой индикатор БТ: Световой индикатор беспроводной связи с музыкой. Этот индикатор медленно мигает, когда беспроводное устройство не подключено. После подключения беспроводного устройства индикатор переходит в устойчивое состояние. Он не горит, когда отключена функция беспроводной связи. ПИН-код: ОООО
12. Заряд: Можно использовать для зарядки,подключения к компьютеру в качестве звуковой карты и загрузки сторонних ИК files.
13. Телефон: Его можно подключить к телефону для «внутренней записи».
14. Телефон: Подключитесь к прослушивающим наушникам.

Аудио, функция интерфейса данных проиллюстрирована

1. Разъем USB 2.0 для передачи данных/разъем для зарядки.
2. Гнездо линии записи данных в мобильном телефоне.
3. 1/8 выходной разъем для наушников.
4. 1/4 аудио штекер.

Режим PRESET и EDIT

PA-1 имеет два режима работы: EDIT — режим редактирования в реальном времени, а PRESET — предустановленный режим. Первоначально он входит в предустановленный режим PRESET по умолчанию. нажмите и комбинированные кнопки одновременно для переключения между режимами EDIT и PRESET.

А. Режим ПРЕДУСТАНОВКИ

• PA-1 по умолчанию находится в режиме PRESET при первоначальном включении. Вы можете переключать и просматривать пресеты коротким нажатием кнопки (предыдущий) и кнопка (далее).
• В режиме PRESET короткое нажатие кнопки Bypass для уменьшения общей громкости, короткое нажатие кнопки кнопку для увеличения общей громкости.
• В режиме PRESET индикатор параметра используется в качестве напоминания, чтобы показать предустановленное положение и выходную громкость.
• В цепочке модулей эффектов пресета индикаторы не активированных модулей не горят, а индикаторы активированных модулей эффектов горят.
• Предустановки эффектора PA-1 10 часто используемых заводских предустановок для пользователей (следующее приведено только для справки, мы будем изменять параметры при необходимости, конкретное значение зависит от фактического продукта.)


  номер тона	Название тона	AMP	GAIN	TONE	MOD	ВРЕМЯ	FB	MIX	Реверберация	ИК КАБИНА	VOL
  1	Чистка	3	8	6	5	6	5	2	4	7	10
  2	Чистка	2	10	8	0	0	0	0	6	10	6
  3	Чистка	3	5	8	6	7	3	3	4	5	10
  4	Overdrive	4	2	7	0	8	3	4	2	1	5
  5	Overdrive	5	10	7	3	9	5	3	6	9	10
  6	Overdrive	6	5	8	0	8	5	2	3	4	9
  7	Искажение	7	9	8	0	0	0	0	3	3	6
  8	Искажение	8	4	7	0	9	5	2	2	5	8
  9	Искажение	9	10	7	0	9	3	3	3	2	8
  10	Искажение	10	8	7	4	8	3	3	4	2	9

  B. Режим редактирования (пожалуйста, нажмите комбинированную кнопку (вкл./выкл. и Сохранено) для переключения из режима PRESET в режим EDIT после загрузки)

• В режиме EDIT коротким нажатием кнопки кнопка для прокрутки вверх для выбора функционального модуля, короткое нажатие кнопки кнопку для прокрутки вниз для выбора функционального модуля, когда выбран модуль эффектов, загорается соответствующий индикатор, а другие гаснут.
• При первоначальном входе в режим EDIT система по умолчанию использует AMP модуль, и вы можете просматривать 10 amp в AMP модуль вверх/вниз через / кнопки.
• и кнопки играют разные роли в разных модулях.
  Для бывшихampле, они играют роль просмотра вверх/вниз в Amp или IR CAB, а также увеличивать/уменьшать параметры эффекта в модулях REVERB или DELAY. Пользователь может редактировать параметры в режиме EDIT и сохранять их в режиме PRESET.
• В режиме EDIT пользователь может отредактированный пресет в соответствующую позицию в режиме PRESET долгим нажатием на кнопку Store. Место хранения не может быть перемещено. Для бывшегоample, если выбрать третий пресет в режиме PRESET и затем нажать кнопку и комбинированную кнопку для входа в режим EDIT, то отредактированный пресет может быть сохранен только в этом случае в позиции третьего пресета.

Введение функции модуля эффекта

1. AMP Модули
   • PA-1 имеет в общей сложности 10 классических пре-amp. В режиме EDIT вы можете выбрать AMP модуль через и кнопки. Когда AMP выбран, загорается индикатор, и вы можете использовать и кнопки для доступа/просмотра.
   Последовательность тембров соответствует индикаторам параметров от 1 до 10.
   При выборе тембра загорается соответствующий индикатор серийного номера. загорится, а индикатор невыбранного тембра погаснет.
   • 10 видов AMP модуль, пожалуйста, обратитесь к списку ниже для конкретных данных;


   Номер тона	Имя	Имя голоса
   1	АЗС чистая	Чистка
   2	Очистка зоны питания	Чистка
   3	Чистота двух каменных кораллов	Чистка
   4	Однодневная поездка OD	Overdrive
   5	Два каменных коралла OD	Overdrive
   6	Американский классический передоз	Overdrive
   7	Мистер Смит Дист	Искажение
   8	Два камня Кардефф	Искажение
   9	Рэнди Девил Дист	Искажение
   10	Район Шиткоу	Искажение

2. ПРИРОСТ; регулировка усиления
   • В режиме EDIT вы можете выбрать модуль GAIN через и кнопки. При выборе GAIN загорается индикатор. Вы можете использовать и кнопки для уменьшения или увеличения усиления модуля и регулировки диапазона От индикатора параметра 1 (минимум) до индикатора параметра 10 (максимум).

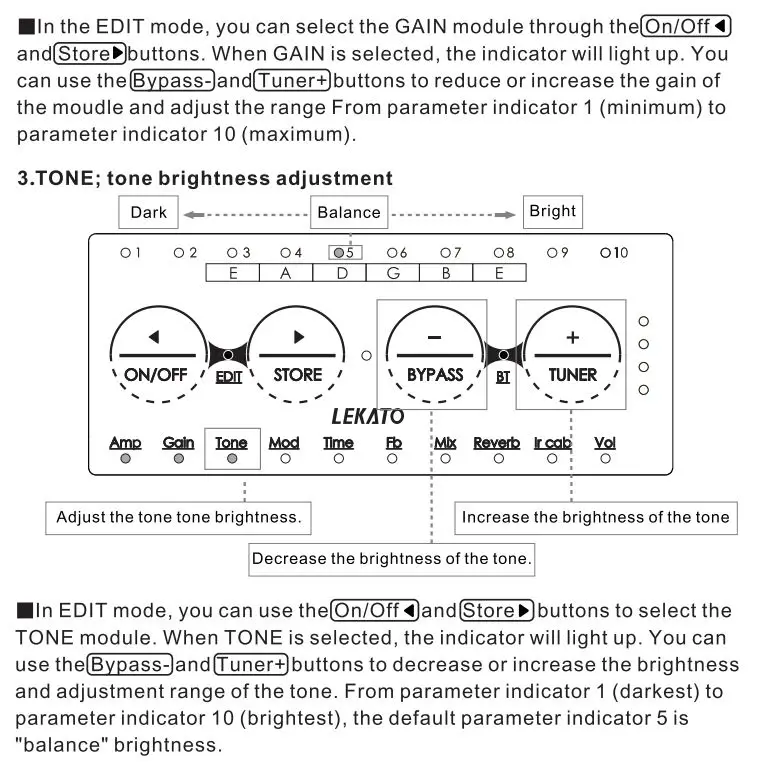

3. ТОН; регулировка яркости тона
   • В режиме EDIT вы можете использовать и кнопки для выбора модуля TONE. При выборе TONE загорается индикатор. Вы можете использовать и кнопки для уменьшения или увеличения яркости и диапазона регулировки тона. От индикатора параметра 1 (самый темный) до индикатора параметра 10 (самый яркий) индикатор параметра 5 по умолчанию — это «баланс» яркости.

4. Модуль МОД; содержит два эффекта модуляции, CHORUS/PHASER.
   • В режиме EDIT вы можете выбрать MOD, нажав и кнопки. В режиме MOD положение между индикатором параметра 5 и индикатором 6 используется для закрытия модуля MOD. Когда MOD закрыт, все индикаторы параметров выключены.
   • Когда выбран модуль MOD, вы можете использовать кнопку для включения эффекта CHORUS. Когда модуль MOD выключен, нажмите кнопку (Bypass), и загорится индикатор 5, указывая на то, что эффект CHORUS в данный момент включен. Регулировка усиления эффекта CHORUS соответствует диапазону от малого до большого между индикаторами 5, 4, 3. , 2, 1, свет 5 — это МИН. эффект, а свет 1 — МАКС. эффект.
   • После выбора модуля MOD вы можете включить эффект PHASER, нажав кнопка. Когда модуль MOD закрыт, нажмите кнопку кнопку, и загорится индикатор 6, указывая на то, что эффект PHASER в настоящее время включен. Регулировка усиления эффекта PHASER, соответствующая диапазону от малого до большого между светом 6, 7, 8, 9, 10, свет 6 — МИН. эффект, а свет 10 — МАКС. эффект.
5. Модуль DELAY: модуль DELAY содержит три параметра. кнопки Time, Fb и Mix для настройки.
   • В режиме EDIT вы можете выбрать MIX (модуль DELAY), нажав or кнопки. MIX отвечает за поворот эффект ЗАДЕРЖКИ. Когда выбран Mix, нажимайте кнопку до тех пор, пока не будут выбраны все индикаторы параметров и время. Все индикаторы подсказок Fb и Mix выключены, эта операция предназначена для закрытия модуля DELAY. Когда модуль DELAY выключен, выберите Mix и нажмите , чтобы включить модуль DELAY, при этом загорятся индикаторы Time, Fb и Mix. Когда модуль DELAY включен, первый параметр MIX (отношение задержки сухого и влажного сигнала) также включается. Затем загорается индикатор параметра 1. Вы можете увеличивать или уменьшать соотношение DELAY dry-wet, нажимая кнопки и . регулируемый диапазон индикатора параметра 1 (минимум) до индикатора параметра 10 (максимум).
   • Fb служит для регулировки обратной связи DELAY. Когда модуль DELAY включен, вы можете использовать и кнопки для выбора Fb. Затем загорается индикатор Fb, и вы можете увеличивать или уменьшать ЗАДЕРЖКУ нажатием кнопки и кнопки. Регулируемый диапазон — от индикатора параметра 1 (минимум) до индикатора параметра 10 (максимум).
   • Время для настройки времени ЗАДЕРЖКИ. Когда модуль DELAY включен, вы можете использовать и кнопки для выбора времени, после чего загорится индикатор времени, и вы можете увеличить или уменьшить его с помощью и Кнопки .DELAY малое время обратной связи по скорости, регулируемый индикатор параметра диапазона от 1 (минимум) до индикатора параметра 10 (максимум).
6. Модуль реверберации
   • В режиме EDIT вы можете выбрать модуль реверберации, нажав кнопку и кнопки. При выборе модуля реверберации загорается индикатор реверберации.
   • Постоянно нажимайте кнопку кнопку до тех пор, пока все индикаторы параметров не погаснут. Эта операция предназначена для отключения модуля реверберации. Когда модуль REVERB выключен, нажмите кнопку, чтобы снова включить модуль реверберации, и загорится индикатор параметра. MВы можете уменьшить или усилить эффект реверберации, нажав и кнопки.
7. ИК-модуль кабины
   • PA-1 содержит 10 классических симуляторов кабинета. В режиме EDIT вы можете выбрать модуль инфракрасной кабины, нажав кнопку и кнопки. Когда выбран модуль инфракрасной кабины, нажимайте кнопку (байпас) до тех пор, пока все индикаторы параметров не погаснут. Эта операция предназначена для закрытия модуля инфракрасной кабины.
   • Когда модуль ИК-кабины закрыт, нажмите кнопку кнопку, чтобы включить ИК-модуль кабины. При этом загорается индикатор параметра 1, указывая на то, что первый ИК-кабинет, встроенный в эффектор PA-1, в данный момент включен.
   • Вы можете просматривать 10 различных ИК-кабин через и кнопки.
   • Вы можете использовать программное обеспечение CubeSuite, предоставленное нашей компанией, для загрузки сторонних IR files.
   • Список заводских ИК-настроек PA-1: (Далее приведено только для справки, мы будем изменять параметры по мере необходимости, конкретное значение зависит от фактического продукта.)


   Число	Имя	Технические характеристики кабины
   1	Линия 6 Ветта	1X12
   2	Маршалл 1960AV V30	2X12
   3	Маршалл 1960A T75 LA610	4X10
   4	Доставка VHT	2X12
   5	Солдано 2 × 12 V30	2X12
   6	Пиви 5150 + Меса	4X12
   7	JSX KT77 + Меса Стилет	4X12
   8	Дизель V30 SM57	2X12
   9	GuitarHack Меса Трад	4X12
   10	Маршалл СМ81 9100А 1960Б	4X12

8. VOL настройка громкости
   • В режиме EDIT вы можете выбрать модуль VOL, нажав и кнопки.
   • Пожалуйста, используйте и кнопки для уменьшения или увеличения громкости редактируемого в данный момент тона. Регулируемый диапазон — от индикатора параметра 1 до индикатора параметра 10.
9. ТЮНЕР; модуль настройки
   • PA-1 содержит высокочувствительный тюнер, способ использования следующий; в режиме ПРЕДУСТАНОВКИ нажмите и удерживайте кнопку кнопку для входа в режим настройки тюнера, в это время индикатор в середине функциональной кнопки загорается красным цветом. Указывает, что функция настройки была введена.
   • В режиме тюнера в верхней таблице названий нот слева направо соответствуют 6/5/4/3/2/1 струны гитары. При игре на струнах основной блок автоматически распознает высоту тона, и загорается индикатор над соответствующим названием ноты, указывая на то, что текущая высота тона близка к подсвеченному названию ноты.
   • Берем третью струну гитары в качестве экс.ampле для тюнинга; когда играется третья струна, загорается индикатор над названием ноты в соответствующей таблице названий нот G, а затем настраивается по шкале настройки ниже, когда загорается левый индикатор панели настройки. Это означает, что текущая высота звука низкий. Когда правый индикатор горит, это означает, что текущая высота звука высока. Когда горят два средних индикатора, это означает, что текущая высота тона близка к гитарной струне 3 G.
   • Во избежание ненужного шума во время настройки аудиовыход PA-1 приглушается при входе в режим TUNER, а нормальное состояние выхода восстанавливается после выхода из режима TUNER.
   • После завершения настройки нажмите любую кнопку, чтобы выйти из режима TUNER, и индикатор TUNER погаснет.
10. Функция беспроводного воспроизведения музыки
    • PA-1 включает в себя функцию беспроводного воспроизведения музыки, которая удобна для пользователей, чтобы играть аккомпанемент на практике или выступлении. Способ подключения следующий; после включения PA-1 функция беспроводного сопряжения автоматически включается, а индикатор BT продолжает медленно мигать, указывая на то, что устройство в данный момент не подключено, и нам необходимо выполнить сопряжение с мобильным телефоном или планшетом. Откройте элемент настроек на своем мобильном устройстве, чтобы найти список имен BT, найдите и выберите «PA-1» из списка для подключения. После успешного подключения индикатор BT загорится длинным светом.
    • Коротко нажмите комбинированную кнопку и для включения/выключения функции беспроводного соединения. В выключенном состоянии индикатор BT не горит.
11. Функция обхода; прямой сухой сигнал
    • Мы устанавливаем функцию Bypass для эффектора PA-1. Нажмите и удерживайте кнопку для входа в режим обхода.
    • После входа в режим обхода индикатор обхода загорается синим цветом, а индикаторы параметров и модулей гаснут. В режиме байпаса выходной сигнал прибора представляет собой сухой сигнал (сквозной).
    • Коротко нажмите кнопку or кнопку для выхода из режима обхода.
12. Функция внутренней записи: подключитесь к мобильному устройству или ПК с
    • PA-1 включает в себя функцию высококачественной внутренней записи, подключается к USB-порту устройства через специальный кабель для передачи данных для внутренней записи, а затем подключается к мобильному телефону. Используйте программное обеспечение для записи на вашем мобильном телефоне/компьютере, чтобы реализовать высококачественную встроенную функцию аудиозаписи PA-1.

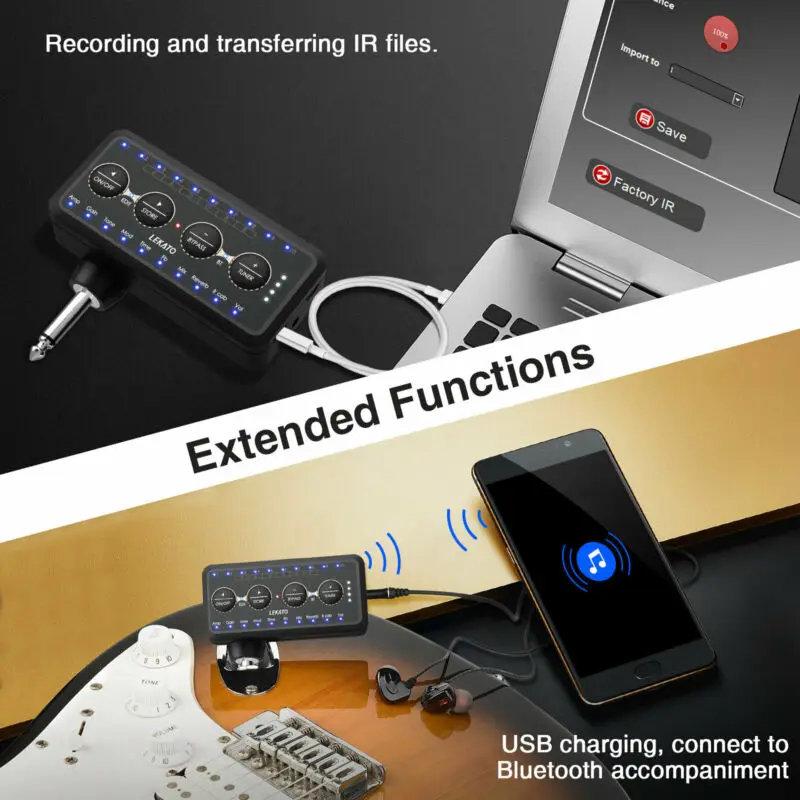

13. Функция загрузки ИК-кабины
    • PA-1 позволяет пользователям загружать сторонние модели IR CAB, и пользователи могут загружать их онлайн с помощью программного обеспечения Cube Suite, предоставляемого производителем бесплатно. Вам нужно только подключить встроенный кабель USB 1 PA-2.0 к компьютеру, чтобы управлять им в программном обеспечении Cube Suite. Программа Cube Suite проста в использовании и эксплуатации.www.lekatodeal.com
    • Установите Cube Suite на компьютер, создайте следующий значок, дважды щелкните, чтобы открыть его.


Интерфейс программы разделен на 2 части.

1. Редактор моделирования ИК-шкафов
   1. Открытый ИК Files: найти ИК fileы, которые вы подготовили на своем компьютере с помощью этого значка поиска.
   2. IR fileОкно отображения имени: в этом окне отображается выбранный ИК files, что нам удобно кликать и слушать.
   3. Расстояние: с помощью этой ручки вы можете настроить расстояние от микрофона до динамика. Чем ближе расстояние, тем меньше соотношение, тем сильнее звук, чем дальше расстояние, тем меньше звук.
   4. Импортировать в: этот серийный номер в раскрывающемся списке является внутренним хранилищем IR PA-1. Вы можете выбрать место, соответствующее модулю ИК кабины 1-10, для хранения стороннего ИК.
   5. Кнопка «Сохранить»: когда выбран сторонний ИК, регулируется расстояние захвата микрофона и выбрана позиция номера хранилища, мы можем нажать эту кнопку, чтобы сохранить.
   6. Заводской IR: нажмите эту кнопку, чтобы восстановить заводской IR.
   7. Сброс к заводским настройкам: нажмите эту кнопку, чтобы восстановить заводские параметры тона.

2. Предустановленная
   1. Выберите предустановку, которую необходимо отрегулировать (всего для выбора доступно 10 наборов предустановок), если программное обеспечение и оборудование находятся в одном наборе предустановок, вы можете услышать эффект регулировки в реальном времени.
   2. Amp: настроить amp аналоговый тон, есть 10 видов amp аналог на выбор (подробности см. в руководстве 5-1).
   3. Gain: отрегулируйте искажение тона GAIN (подробности см. в руководстве 5-2).
   4. Тон: отрегулируйте яркость тона TONE (подробности см. в руководстве 5-3).
   5. Mod: настройка модуля MOD, 0-4 — параметр эффекта CHORUS, 5 — эффект MOD отключен, а 6-10 — параметр эффекта PHASER (подробности см. в руководстве 9-4).
   6. Время: отрегулируйте время обратной связи эффекта задержки (подробности см. в руководстве 5-5).
   7. Fb: отрегулируйте глубину обратной связи эффекта задержки (подробности см. в руководстве 5-5).
   8. Mix: отрегулируйте соотношение сухого и влажного эффекта задержки (подробности см. в руководстве 5-5).
   9. Реверберация: отрегулируйте соотношение сухого и обработанного эффектов REVERB (подробности см. в руководстве 5-6).
   10. ИК-кабина: отрегулируйте звук имитации ИК-бокса, на выбор доступно 10 видов имитации бокса (подробности см. в руководстве 5-7).
   11. Vol: отрегулируйте текущую предустановленную громкость выходного сигнала (подробности см. в руководстве 5-8).
   12. Сохранить: кнопка сохранения тона. Примечание. Если настроенный пресет не сохранен, он будет восстановлен до параметров до настройки после выключения устройства.


Технические характеристики
