35

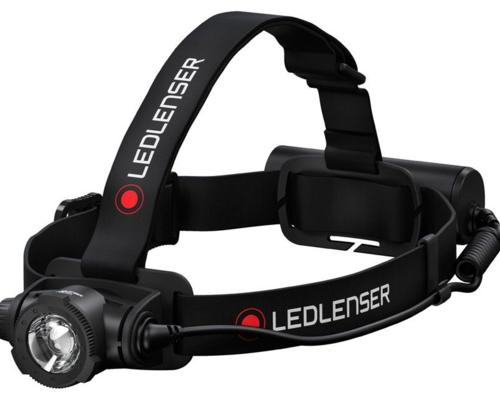

LED LENSER® * H7R
.2
Благодарим Вас за выбор нашей продукции.
Инструкции по эксплуатации помогут Вам
изучить приобретенный налобный фонарь.
Внимательно изучите все прилагаемые
документы перед началом работы с фонарем,
и сохраните их в надежном месте; при
передаче фонаря третьему лицу, вместе с
фонарем необходимо передать прилагаемые
документы. Таким образом, Вы сможете
использовать фонарь наилучшим образом и
сможете предвидеть вопросы пользователей.
Прежде всего, строго соблюдайте
предупреждения, правила безопасной работы
и требования по утилизации упаковочных
материалов.
Дополнительная информация о фонаре
Н7R.2 с функцией проверки (TEST IT).
ЛИНЗОВЫЙ СВЕТОДИОДНЫЙ налобный
фонарь Н7R.2 имеет функцию проверки TEST
IT (№ изделия 7398). С помощью функции
проверки покупатель может проверить
яркость свечения налобного фонаря, не
вскрывая упаковку. Для того чтобы проверить
яркость свечения, достаточно просто нажать
на желтую кнопку «TEST IT» на лицевой
стороне коробки. Не смотрите прямо на свет
во время проверки яркости.
Конка TEST IT соединена с двумя проводами,
выходящими из батарейного отсека фонаря
Н7R.2, отсоедините кнопку с проводами перед
началом использования фонаря.
Чтобы отсоединить кнопку TEST IT с
проводами от фонаря, откройте батарейный
отсек и выньте литий-ионный модульный
аккумулятор (также см. раздел «Замена
аккумулятора»). Чтобы отсоединить
провода, отходящие от кнопки TEST IT, от
батарейного отсека, по очереди потяните за
провода, пока они не выйдут из батарейного
отсека. Вставьте литий-ионный модульный
аккумулятор, проверив его полярность.
Закройте батарейный отсек. Утилизируйте
упаковку от фонаря и кнопку TEST IT с
проводами в соответствии с местными
нормами.
Наименование изделия:
7298, Линзовый светодиодный фонарь
LED
LENSER® H7R.2
7398, Линзовый светодиодный фонарь
LED
LENSER® H7R.2 (обтекаемый)
Версия инструкций по эксплуатации: 1.4
1.Комплект элементов питания:
Литий-ионный модульный аккумулятор, 3,7В
(1400 мАч)
4 элемента питания размера ААА / LR03
(постоянного напряжения 1,5 В)
2.Включение и выключение
Фонарь H7R.2 имеет два выключателя.
В верхней части корпуса фонаря H7R.2
находится кнопочный выключатель. Этот
выключатель включает и выключает фонарь,
кроме того с помощью этого выключателя
Вы можете выбрать различные режимы
освещения и функции фонаря (см. Пункт 5.1),
и включить защитную блокировку (см. Пункт
6).
Кроме того, в верхней части батарейного
отсека фонаря H7R.2 находится ручка,
которая служит для регулировки яркости
света, выбора режима работы и сигнализации
о низком уровне заряда аккумулятора (см.
Пункт 5.2).
3. Фокус
Спереди, в более узкой части корпуса
фонаря, находится отражательная линза,
которая фокусирует свет, излучаемый
белым светодиодом. Отражательная линза
вставлена в пластиковое кольцо. Вы можете
быстро и легко изменить фокусировку,
повернув кольцо двумя пальцами. Этот
механизм, запатентованный нашей
компанией, называется «механизм быстрой
фокусировки», он позволяет изменить фокус
луча света.
Вы можете изменить угол наклона фонаря, в
зависимости оттого, какую область Вам нужно
осветить, предметы, находящиеся вблизи
или вдали. Для этого достаточно просто
наклонить часть фонаря, в которой находится
отражательная линза и белый светодиод.
4. Технология Smart Light
Технология Smart Light – это программное
обеспечение, которое состоит из
микроконтроллеров, оптимизированных
компьютером, благодаря которым наши
фонари могут выполнять различные
осветительные функции. Технология
Smart Light используется в фонаре Н7R.2,
благодаря этой технологии фонарь может
работать в различных Режимах освещения
и выполнять различные осветительные
функции. С помощью кнопки, расположенной
в верхней части фонаря Вы можете включить
или выключить фонарь, изменить яркость
свечения, выбрать функцию, например,
усиление яркости, и т.д. Нажав на ручку,
находящуюся на задней стенке в верхней
части батарейного отсека, Вы можете
включить красный свет. Поверните ручку
вправо или влево, чтобы отрегулировать
яркость свечения фонаря.
5. Режимы освещения и функции фонаря
Фонарь Н7R.2 имеет три светодиода (СД):
один белый светодиод расположен на
передней стенке корпуса, и два красных
светодиода находятся в отсеке для элементов
питания.
Белый светодиод светит очень ярко и
идеально подходит для обычного режима
работы. Глаза, привыкшие к темноте или
слабому естественному свету, могут плохо
переносить очень яркий белый свет.
Красный свет не предназначен для
освещения пространства, он используется
только для того, чтобы обозначить положение
пользователя (см. раздел 5.2).
5.1 Режим освещения «Белый свет»
Фонарь Н7R.2 может работать в одном из
трех режимов освещения. Режим освещения
№1 – это стандартный режим. Когда фонарь
выключен, нажмите кнопку на задней стенке
фонаря, и удерживайте ее в течение 5 секунд.
Произойдет смена режима. После этого белый
светодиод фонаря мигнет один раз, (3 Гц), это
означает, что фонарь переключился в первый
