Виды подъемных механизмов для кровати

От их функциональности и надежности во многом зависит комфортность пользования кроватью. Всего существует три вида механизмов для подъёма:

• ручной;
• пружинный;
• газовый.

В связи с наличием огромного числа недостатков, ручной механизм в настоящее время для изготовления мебели не применяется. Что касается двух других, то размеры, расположение рычагов, механическая схема и способ фиксации никаких принципиальных различий не имеют. Разница в накопителях потенциальной энергии.

Опытные мебельщики рекомендуют использовать пружинные механизмы подъема, за длительное время работы они еще не встречались с их механическими поломками из-за физического износа. Таких положительных характеристик не имеют газовые подъемники.

Преимущества и недостатки кроватей с газлифтом

Кровать с газовым лифтом имеет основные преимущества:

• Разнообразие конструкций кроватей. Имеются они прямоугольной формы, с круглым ложем;
• Практичность. Наличие удобного помещения для хранения одеяла, постельного белья, сезонной одежды;
• Прочность и надежность механизма;
• Простота обращения. Верх кровати откидывается быстро, без особых физических усилий. Не требуется особых навыков для подъема;
• Экономичность. Пространство под кроватью можно использовать вместо шкафа и хранить даже хрупкие вещи;
• Экономия пространства. В отличие от выдвигаемых ящиков, не требуется места перед кроватью;
• Долговечность. Может служить до 10 лет.

Основные недостатки кроватей с газлифтом:

• Стоимость. Цена кроватей несколько выше, чем привычных видов;
• Возможный сбор пыли;
• Некоторое неудобство. Доступ к вещам под спальным местом может быть проблематичным (пользуются спальным местом два партнера).

Газовый лифт представляет собой специальный механизм, который используется для подъема прикрепленных к нему поверхностей.

Необходимые инструменты

Для начала нужно подготовить весь необходимый инструмент. В сборочный комплект входит множество различных сборочных элементов, таких как винты, саморезы, болты.

А, значит, не обойтись без отвертки и накидного гаечного ключа, или шуруповерта с полным набором насадок.

Каркас кровати должен надежно крепиться на профессиональный подъемный механизм.

В новых моделях часто используются евровинты с потайной головкой и внутренним шестигранником, так что возможно придется запастись и такими специфическими ключами.

Также не будут лишними рулетка и уровень. Такой процесс, как сборка кровати с подъемным механизмом, представляет определенную сложность, поэтому заранее изучите схему сборки и подготовьте инструмент.

Перечислим еще раз список необходимых инструментов:

• гаечный ключ;
• шуруповерт;
• шестигранник;
• рулетка;
• уровень.

Прежде чем начать сборку кровати

Прежде чем приступать к сборке необходим подготовительный этап. Для начала подготовим рабочее место. Оно должно быть ровным и достаточно большим, чтобы можно было спокойно разложить все детали. Оно должно быть также твёрдым и чистым. Не делайте этого на ковре.

Во-первых, он доставит вам хлопот при уборке, во-вторых, мелкие детали на ковре могут просто потеряться. Напольное покрытие лучше тоже защитить картоном или газетами. Ваше рабочее место должно быть хорошо освещено. Кровать – крупногабаритная и громоздкая мебель, поэтому при сборке вам наверняка понадобится помощник. Позаботьтесь об этом.

Занесите в комнату все составные части кровати и дайте им время акклиматизироваться. Пусть они полежат несколько часов, чтобы испарился конденсат, а вы тем временем подготовьте инструменты.

Теперь пора изучить инструкцию. Обязательно проверьте полное соответствие деталей с приложенным руководством. Особое внимание обратите на метизы, которые идут в комплекте. Гайки, болты, шурупы должны быть в нужном количестве и нужного размера.

Найдите все детали, которые обозначены в инструкции и крепежи к этим деталям. Если чего-то не хватает или вас не устраивает качество, сразу сообщите об этом продавцу или изготовителю. Неплохо бы набросать на бумаге последовательность ваших действий. И строго придерживаться этого алгоритма.

Как собрать своими руками: основные этапы

Чтобы собрать такую модель, необходимо приготовить все компоненты конструкции, это:

• сама основа конструкции;
• изголовье;
• подъёмный механизм;
• матрас.

Необходимые этапы:

1. Подготовка.
2. Сборка деталей из МДФ.
3. Установка свободной рамы под матрацем.
4. Прикрепление подъёмника.
5. Сборка каркаса.

Каркас состоит из двух боковых панелей по 2 м каждая и двух поперечных панелей по 1,4 или 1,5 м. Два ряда опорных полос, обычно состоящих из металлического уголка, скреплены винтами по внутреннему периметру.

Ключевой аспект дизайна мебели — её эргономика. Надёжный механизм подъёма кровати делает её удобной, многофункциональной. Правильный расчёт размеров исключает всю прочую сопутствующую мебель. Кровать возьмёт на себя функции гардероба, комода, прикроватной тумбочки.

Подготовка и сборка

Большое количество деталей кровати выполнены из МДФ. Приступая к монтажу, все элементы освобождают от упаковочной пленки и осматривают на предмет наличия повреждений. Если хотя бы на одном элементе присутствуют дефекты, требуется замена.

Каркас кровати с повреждением не будет надежным. Детали раскладывают на месте монтажа таким образом, чтобы сторона с отверстиями для крепежей была сверху.

Ко всем деталям прикручивают крепежные элементы и соединяют их друг с другом согласно инструкции.

Монтаж короба и основания

Самый первый этап — сборка основания, на котором непосредственно будет расположен мягкий матрас. Основа кровати — короб, стенки которого могут быть выполнены из ДСП плит. Крепят их между собой производится на саморезы с металлическими уголками.

Обычно, когда покупается сборная кровать, места под отверстия уже размеченные, остаётся только ввинтить саморезы, а затем плотно затянуть всё это специальным шестигранником для мебели. Но если вы изготавливаете короб самостоятельно, то надо будет сделать разметку.

1. На листе МДФ простым карандашом при помощи линейки или рулетки отметить расположение будущих деталей.
2. Лист разрезать по разметке на нужные части.
3. Закрепить детали листа МДФ уголками.
4. С помощью электрической ножовки оформить детали для сбора корпуса (примерно 1600×2000).
5. Подготовить изголовье (1664×772 мм), две боковые рамы (2054×296 мм), заднюю стенку (1664×296 мм) и поперечную балку (150×1608×20 мм).
6. С наружной стороны в местах угловых крепежей сделать 2 отверстия для соединения.
7. Установить крепёж с помощью шестигранника.
8. Закрыть головки саморезов пластиковыми крышками.
9. Внутри 4 стыка скрепить металлическими уголками.
10. Чтобы обеспечить жёсткость рамы, поставить и закрепить поперечную доску, соединяя её по бокам металлическими уголками на винтах.
11. По периметру кровати винтами закрепить лист на нижней части ДСП.
12. Снизу, в углах рамы и посередине, проделать отверстия для ножек.

По периметру закрепляется основание под будущий матрас. Сама основа может быть выполнена из рядов ламелей – изогнутых панелей, которые продаются отдельно или в сборе.

Ламели отвечают за качество ортопедических характеристик кровати, равномерно распределяют нагрузку, которую оказывает на матрас лежащий человек.

Установка угловых стяжек

Предназначение угловых стяжек заключается в придании надежности собранной конструкции. Стяжка состоит из нескольких элементов:

• уголка в форме металлической пластины, согнутой в центральной части под прямым углом;
• болтов для фиксации пластины на каркасе;
• втулок с резьбой.

Для соединения двух стенок кровати угловой стяжки пластину помещают с внутренней стороны на их стыке. Затем вставляют втулки и закручивают болты сначала на одной стенке, а затем выравнивают соединения и фиксируют крепежи на соседней стенке. По желанию допускается заменить стандартную модель угловой стяжки на современный вариант, например, конфирмат либо минификс, которые отличаются более компактными габаритами.

Инструкция по установке и регулировке газлифта для кровати

От правильности установки газлифта зависит срок его службы.

Установку подъемного механизма для кровати с использованием газовых лифтов следует четко выполнять согласно инструкции производителя.

Работать системы могут при температуре от -30 до +80 градусов. Но эта характеристика влияет на мощность устройства.

Для того, чтобы собрать кровать с газлифтом необходимо выполнить несколько следующих основных шагов:

• Собрать каркас кровати согласно инструкции производителя.
• Установить газлифты. Фиксация конструкции происходит с помощью шпилек или специальных саморезов (обычно прилагается в комплекте). Механизм крепится за проушины газлифта к каркасу кровати. Некоторые конструкции имеют специфическую конструкцию и являются односторонними. В этом случае важно их установить с правильной стороны (обратите внимание на конфигурацию цилиндров).
• Собрать откидную ортопедическую решетку кровати. Каркас решетки может иметь различную конфигурацию. Обычно он имеет цельнометаллическую конструкцию. Иногда его изготовляют из ламелей древесины или другого материала (следовать инструкции производителя).
• Закрепить газлифт к верхнему откидному элементу кровати. К нижней части кровати устройство крепится в открытом состоянии откидной части. Установку механизмов на кровать лучше производить вдвоем. Один должен держать верхнюю откидную решетку, а другой производить монтаж приспособлений. Важно установить штоком вниз (цилиндр сверху). Установка газлифта штоком вверх является наиболее распространенной ошибкой и может привести к поломке конструкции. Если шток устанавливается вверх, то крепежная шпилька и монтажные проушины работают на излом. При креплении важно гайки зафиксировать без перетяжки. В ином случае механизм не будет двигаться свободно, можно сорвать резьбу. Приспособления со штоком вверху являются большой редкостью и это обязательно должно быть отражено в паспорте производителя.
• Запустить систему несколько раз для проверки работоспособности после сборки всей конструкции.

Работа газлифта не должна включать его движение к верхней мертвой точке. Это может быстро вывести систему из строя.
Если система работает некачественно, следует заново установить приспособления.

При обнаружении неточных движений, важно сразу устранить неполадки. Потребуется произвести регулировку или переустановку механизма заново. В противном случае они быстро выйдут из строя при использовании. Для настройки приспособлений можно отрегулировать углы наклона. Цилиндр газлифта на внутренней поверхности имеет резьбу. Поворачивая механизм, можно его немного удлинить или укоротить. Также можно на основании кровати сделать разметку для установки механизма в другом месте.

Монтаж устройства подъема

Способ монтажа зависит от типа устройства:

• Механизм ручного подъёма — это самое практичное и дешёвое устройство, поскольку он не содержит дополнительных элементов (например, амортизаторов или пружин). Все модели с таким механизмом чаще всего используются для взрослых, так как для открытия подъёмного ящика необходимо прилагать значительные усилия, дети не справятся с такой нагрузкой.

Но, кроме недостатков, ручной механизм также имеет преимущества — стойкость, долговечность.

• Пружинный вариант удобный, но вот срок его бесперебойной службы составляет не более 3 – максимум 5 лет, затем пружинник необходимо будет полностью заменить. Основная причина поломки — износ, натяжение пружины. Преимущество пружинного механизма — цена, она относительно невелика.
• Газовый амортизатор — это самый удобный, надёжный, долговечный механизм. Устройство открывается очень плавно, тихо, практически без приложения силы человека. Срок службы этого механизма — 7–12 лет (при постоянном использовании). Выбор амортизатора производится по размеру изделия, веса спальной рамы. Конструкция газовых амортизаторов дорогая, но оправдывает себя полностью.

Последовательность действий при монтаже подъемника:

1. Изначально надо зафиксировать винтами металлическую раму, прикрепив ортопедическое основание к левому и правому подъёмному устройству, установленному на боковых рамах. Чтобы отрегулировать положение, нужно воспользоваться продольными отверстиями, которые имеются во всех подъемниках. Зафиксировать это положение, затянув плотно все винты.
2. Установить два амортизатора (левый/правый), соблюдая симметрию установки подъёмников. Если будут нарушены правила установки амортизаторов или не соблюдена симметрия деталей при их фиксации, то любая поломка не станет гарантийным случаем, т. е. будет предполагать замену неисправных деталей за ваш счёт.

Использование кровати без специального подматрасника в изголовье приводит к выходу из строя амортизаторов.

1. Проверьте работу подъёмных механизмов, собранных вместе с газовыми амортизаторами, — поднимите и опустите ортопедическое основание несколько раз. Убедитесь, что основание правильно ориентировано по периметру корпуса; не должно быть зацепления или трения.
2. Если обнаружено несоответствие, сделайте корректировку.

Установка траверса

Траверса представляет собой специальный элемент, выполняющий функцию стяжки. При помощи траверсы фиксируют нижнюю часть каркаса кровати. Элемент размещают вдоль конструкции параллельно продольным стягивающим деталям.

Использование траверсы способствует укреплению конструкции, обеспечивает устойчивость и долговечность, а также дает возможность надежно закреплять маленькие боковые элементы, которые чаще всего выходят из строя.

Монтаж рамы и матрасодержателей

На каркас мебели монтируют удобные в повседневной эксплуатации ручки для управления подъемным механизмом и ограничитель для матраса. Если дно кровати состоит из ламелей, количество которых варьируется в пределах 15-25, то их забивают молотком в специальные держатели.

Каждую ламель закрепляют с двух сторон, поэтому на выполнение данного этапа потребуется много времени. Завершают процесс монтажом дна кровати и натягиванием чехла.

Весь процесс сборки в деталях

Частые ошибки

Самые частые ошибки:

1. Игнорирование инструкций производителя.
2. Перед тем как просверливать отверстия под крепежи, не были проведены замеры или сделано это очень неаккуратно.
3. Мастер не подготовил все инструменты заранее.
4. Неправильно организовано рабочее место.
5. Игнорирование зазоров в мебели. Детали должны идеально сочетаться друг с другом.

Как выбрать кровать с подъемным механизмом

Чтобы подобрать подходящую мебель, стоит ориентироваться на условия эксплуатации:

• если не требуется регулярно поднимать основание (к примеру, в кровати хранятся вещи, которые редко используются), можно приобрести модель с ручным механизмом;
• для регулярной эксплуатации подойдут пружинные установки или модель с газовыми амортизаторами;
• для детской комнаты лучше выбрать кровать с газлифтом, однако подойдет и с пружинным механизмом, если в течение нескольких лет планируется смена мебели.
  Создавать кровать своими руками, вы всегда сможете получить большое удовольствие.

Важно обращать внимание на материалы изготовления, а именно – прочность ламелей. В бюджетных моделях обычно используется недорогая ДСП, которая может быстро прийти в негодность. Лучшими по соотношению с ними будут кровати из МДФ. Этот материал прочен, безопасен.

Чем больше мебель, тем больший вес будет ложиться на механизм. По стандарту такие кровати имеют длину 2 м и ширину 90 см (односпальные) и 2 м (двуспальные). Габариты изделия необходимо учитывать при выборе механизма. Стоит уточнить у производителя, на какие нагрузки он рассчитан.

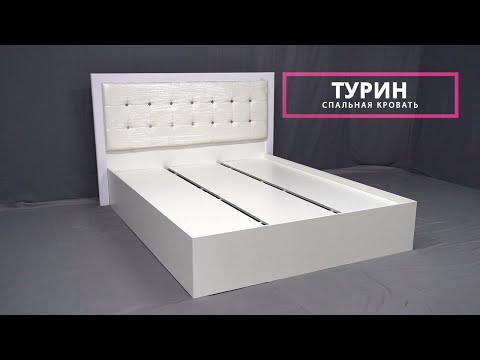

Видео инструкция – сборка кровати с подъемным механизмом
