Скапливающееся в авторемонтных и автотранспортных предприятиях отработанное масло (отработка) является не только отходами, утилизация которых обходится довольно дорого, но и хорошим горючим для отопления различных помещений.

Однако для такого горючего подойдут лишь котлы с особой системой подачи и распыления топлива, поэтому обычные отопительные приборы, работающие на солярке или мазуте, не слишком эффективны из-за сильной загрязненности отработки.

Кому подойдет такой аппарат?

Средний расход отработки при сжигании в котле мощностью 20–30 кВт/ч составляет примерно 10 л топлива в сутки, то есть для отопления утепленного частного дома площадью 100–150 м² в течение одного сезона потребуется 1–2 м³ отработанного масла.

Поэтому такой способ отопления подходит лишь тем, у кого есть возможность получить такой объем топлива бесплатно или по невысокой цене (до пяти рублей за литр).

При такой цене расходы будут сопоставимы с затратами на покупку дров и угля или сетевого газа, необходимых для отопления утепленного дома такой площади.

Если же стоимость составит 5–10 рублей, то затраты будут больше, чем на дровяное или угольное отопление, но сопоставимые с обогревом дома электричеством или мазутом, дальнейшее увеличение лишит котлы на отработке их главного преимущества.

Поэтому больше всего котел, работающий на машинном масле, подойдет владельцам предприятий, на балансе которых находится много автомобилей.

Устройство

Такой котел по своему устройству идентичен всем остальным жидкотопливным отопительным приборам и состоит из:

• камеры сгорания (топки);
• форсунки;
• водяной рубашки;
• теплообменника;
• корпуса;
• топливной аппаратуры.

Топка со всех сторон окружена водяной рубашкой, которая отбирает тепло, появляющееся в результате топлива, и тратит его на подогрев теплоносителя (воды или антифриза).

В нижней части топки установлена форсунка, распыляющая жидкое горючее и смешивающая его с воздухом, формируя таким образом топливовоздушную смесь. Встречаются также модели без форсунки, в них эту роль играют различные горелки, которые подогревают и сжигают отработанное масло.

После сгорания смеси образуются раскаленные дымовые газы, которые проходят через теплообменник, нагревая воду для горячего водоснабжения.

Во многих моделях таких котлов теплообменник, или водяной контур, функционирует параллельно с водяной рубашкой, повышая КПД отопительного прибора, но при работе на малой мощности это снижает температуру дымовых газов и приводит к появлению конденсата в дымовой трубе.

Топливная аппаратура подает отработку к форсунке, а после прогрева водяной рубашки до определенного уровня прекращает подачу, обеспечивая таким образом стабильность температуры в доме.

Нередко в котлах топливная аппаратура и форсунка объединены в одно устройство. Корпус изолирует водяную рубашку, благодаря чему случайное прикосновение к котлу не причиняет ожогов.

Ассортимент и цены котлов для частных домов

В этом разделе вы найдете описание наиболее популярных котлов, которые используют в качестве топлива отработанное масло.

Большинство из них может без всяких переделок работать на других видах отработки, например, солярке, однако для перевода на мазут необходима другая горелка. Также их можно перевести на газ, но для этого также потребуется соответствующая горелка.

EcoBoil-18/30

Этот отопительный прибор мощностью 15 кВт/ч использует в качестве горючего любые жидкие виды топлива, включая отработку. Он подойдет для хорошо утепленных домов площадью 150–200 м², а также для слабоутепленных домов площадью 50–100 м².

Аппарат поставляют с двумя видами горелок:

• автоматической;
• полуавтоматической.

Автоматическая горелка оснащена форсункой, а также самостоятельно поджигает топливо, однако требует постоянного подключения к электросети 220 В.

Автоматика регулирует температуру включая и выключая подачу топлива, то есть работает в режиме старт/стоп. Контролирует горение топлива фотодатчик, передающий информацию на блок управления.

После нескольких неудачных попыток розжига топлива форсунка отключается, а память управляющего устройства формирует информацию об ошибке. Запустить котел можно будет только после устранения неисправностей и скидывания ошибки. Прочищать камеру сгорания, оснащенную автоматической горелкой, требуется один раз в месяц.

Перед попаданием в форсунку отработка проходит через тройной фильтр и участок подогрева. Такая фильтрация снижает вероятность загрязнения отверстий форсунки, из-за этого она дольше служит до ремонта или замены.

Благодаря подогреву снижается вязкость топлива, что приводит к его лучшему распылению и более эффективному сгоранию, а значит повышению КПД котла, при этом расход топлива составляет 0,5–2 л/ч.

Одним из недостатков этой горелки является высокое потребление электроэнергии 0,5–1,5 кВт/ч, большую часть которой потребляет вентилятор наддува, создающий давление воздуха, необходимое для продвижения топлива к форсунке.

Полуавтоматическая горелка оснащена системой капельной подачи топлива, которое затем термически разлагается на пиролизные газы и негорючий шлак, после чего пиролизные газы воспламеняются и выделяют тепловую энергию.

Для регулировки выделяемого тепла снижают или увеличивают подачу топлива (расход 0,5–2 л/ч), полная остановка горелки предусмотрена только во время чистки.

Потребление электроэнергии у этой горелки заметно ниже (100–250 Вт), причем она может работать как от сети 220 В, так и от аккумулятора напряжением 12 В.

Одним из существенных преимуществ полуавтоматических горелок является возможность работы даже на грязном и густом топливе, а контроль пламени осуществляется с помощью аналогово термодатчика, отключающего горелку при снижении температуры ниже допустимого уровня.

Объем водяной рубашки 18 литров, это позволяет аппарату эффективно работать даже в режиме малой мощности, однако эффективная работа на максимальной мощности возможна только в системах принудительного отопления, оснащенных водяным насосом.

Стоимость котла с автоматической горелкой составляет 95 тысяч рублей, с полуавтоматической 50 тысяч рублей.

ТеплоТерм GMB 10-15 кВт

Этот отопительный прибор с максимальной мощностью 15 кВт/ч оснащен полуавтоматической горелкой с ручным розжигом и двумя режимами работы (минимальная и максимальная мощность).

Благодаря встроенным датчикам горения топлива и температуры теплоносителя блок управления отслеживает работу котла и регулирует температуру, включая необходимый режим работы.

Объем водяной рубашки 19 л, благодаря чему котел быстро нагревает теплоноситель и прогревает комнаты. Максимальная потребляемая мощность электроэнергии, вне зависимости от режима работы, не превышает 200 Вт. Расход топлива зависит от режима работы и составляет 0,9–1,7 л/ч, а стоимость аппарата 75 тысяч рублей.

Триумф — 15 кВт

Аппарат Триумф — довольно спорный агрегат, работающий на отработке, подойдет для отопления хорошо утепленных домов площадью 50–150 м². Мы называем его спорным потому, что при невысокой цене (40 тысяч рублей) он собрал много негативных отзывов в интернете, причем претензии владельцев касались как его конструкции, так и работы.

На сайте производителя нет нормального описания этого отопительного прибора, а инструкцию по эксплуатации невозможно найти в интернете.

Котел оснащают горелкой с ручным розжигом, а для регулировки мощности блок управления меняет объем топлива, подаваемого за единицу времени.

Термодатчик отслеживает горение топлива в камере и подает сигнал, когда температура снижается ниже допустимого уровня, после чего блок управления прекращает подачу отработки.

Объем водяной рубашки 20 л, поэтому аппарат быстро нагревает воду в системе отопления. Расход топлива этим котлом составляет 1–2 л/ч.

Большие котлы

Единственное отличие больших котлов высокой мощности в том, что для их изготовления идет более толстая сталь, но принцип работы такой же, как у аппаратов, предназначенных для отопления домов.

Нижняя граница мощности этих устройств составляет 30 кВт, верхняя же не ограничена, поэтому встречаются отопительные приборы, выдающие 100 и более кВт.

ТЕПЛОКАСТО TKS-КА 40 кВт

Основное отличие этого отопительного прибора в трехходовом теплообменнике с увеличенным КПД. Благодаря третьему ряду дымогарных труб, расположенных внутри водяной рубашки, аппарат забирает больше тепла.

Это повышает его эффективность в режиме высокой мощности, однако при работе на малой мощности резко возрастает риск образования конденсата в дымовой трубе.

Происходит это из-за меньшей температуры дымовых газов, достигших дымохода, ведь дополнительную часть тепла забрала водяная рубашка вокруг третьего ряда дымогарных труб.

Однако автоматический розжиг и работа в режиме старт/стоп компенсируют этот недостаток, превращая трехходовой котел ТЕПЛОКАСТО TKS-КА в один из лучших отопительных приборов своей мощности (40 кВт). Расход топлива составляет 1,2–3 л/ч, расход электроэнергии 0,5–2 кВт/ч.

В блоке управления зашита программа автоматического запуска, по ней топливо сначала согревают в предназначенной для этого ванной, затем включают подачу воздуха, который увлекает за собой частицы масла и перемешивается с ними.

Когда эта смесь попадает в камеру сгорания, ее разжигают, постоянно контролируя температуру. Если 9 попыток розжига смеси оказались неудачными, аппарат отключается и перевести его в рабочий режим можно будет только после устранения причин и сброса ошибки.

Если во время работы горелки факел по любой причине тухнет, то сразу же срабатывает автоматика, отключающая подачу топлива. Со всех сторон отопительного прибора предусмотрены прочистные отверстия, облегчающие его обслуживание. Объем водяной рубашки котла составляет 48 л, стоимость 121 тысяча рублей.

POLARUS P12M

Этот котел с электрическим розжигом работает в режиме старт/стоп, но доступен также режим изменения мощности, разброс которой составляет 10–80 кВт.

Аппарат оснащен капельной форсункой и нагнетателем воздуха небольшой мощности (200 Вт), благодаря чему расход электроэнергии не превышает этого значения.

Расход топлива составляет 1–6 л/ч в зависимости от режима работы. Объем водяной рубашки 35 л, а стоимость котла 140 тысяч рублей.

ЗИЛИМ 40

Этот отопительный прибор оснащен форсункой мощностью 40 кВт и способен вырабатывать тепловую энергию в диапазоне 10–40 кВт, причем температура отходящих газов даже на минимальном режиме достаточно высока, чтобы в трубе не образовывался конденсат.

Это немного увеличивает расход топлива по сравнению с трехходовыми котлами (3–5%), зато продлевает срок службы дымохода в 1,2–1,5 раза при частой работе в режиме минимальной мощности. Расход топлива 1–4 л/ч, расход электроэнергии 300–1200 Вт.

Благодаря автоматическому розжигу котел может работать не только на минимальной мощности, но и в режиме старт/стоп, что заметно экономит горючее.

Если факел по любым причинам гаснет или розжиг проходит неудачно, то автоматика несколько раз активирует устройство розжига, а при отсутствии положительного результата прекращает подачу топлива и формирует сигнал ошибки.

Штатная форсунка работает в двух режимах мощности (10 и 40 кВт), однако можно выбрать модификацию с другой горелкой. Объем водяной рубашки 50 л, стоимость котла со стандартной горелкой 88 тысяч рублей.

Где взять масло?

Основными поставщиками масла для котлов являются:

• автотранспортные предприятия;
• организации, владеющие железнодорожной и речной или морской техникой;
• сельхозпредприятия;
• автосервисы;
• предприятия и организации, обслуживающие гидравлическую технику;
• любые организации, на балансе которых есть много автомобилей.

Любому автомобилю как минимум раз в год необходимо менять масло в моторе, кроме того, время от времени приходится менять смазочную жидкость в другой технике.

Утилизация отработанных нефтепродуктов по закону обходится очень дорого, поэтому поставщики такого материала продают, а нередко и отдают ее даром, лишь бы снять с себя расходы на хранение и утилизацию.

Плюсы и минусы отопления отработкой

Вот плюсы и минусы использования отработки для водяного отопления:

Плюсы:

• минимальные расходы на топливо;
• возможность перевести котел на другие виды жидкого топлива или газ заменой форсунки;
• горелку под отработку можно вставить в любой котел воздушного или водяного отопления, изначально предназначенный для работы на жидком или газообразном топливе;
• при правильной настройке горелки отработанные нефтепродукты сгорают с минимальным выделением вредных веществ;
• возможность избавиться от скопившихся отходов без дорогостоящей утилизации.

Минусы:

• камеру сгорания необходимо часто чистить от сажи;
• топливо необходимо хранить рядом с котлом;
• перед сжиганием отработку требуется нагреть до температуры 60–100 градусов;
• при сгорании топлива образуется много шлака;
• любое нарушение правильной регулировки горелки повышает токсичность дыма;
• любое нарушение тяги или настроек форсунки приводит к появлению сильного неприятного запаха и комнату наполняет токсичный дым;
• даже у аппаратов с исправной горелкой высока вероятность разлива топлива, что может привести к пожару;
• если в отработку попали вода или тормозная жидкость, то форсунки нередко забиваются, из-за чего приходится их чистить.

Полезные видео

Предлагаем посмотреть видео обзор некоторых моделей котлов EcoBoil для отопления помещений, работающих на отработанном масле, которые позволят вам провести зиму без зависимости от котельной:

Обзор котла на отработке Теплокаст, он также поставляется в комплекте с водяным контуром:

Заключение

Использование отработки для отопления снижает расходы на топливо и позволяет с минимальными затратами утилизировать эти отходы. Однако для этого требуется не только водяной котел, но и специальная горелка, способная работать на этом виде топлива.

Кроме того, топливное оборудование нуждается в частом обслуживании, что также имеет свою цену, ведь отработка нередко содержит воду, тормозную жидкость и другие вещества, негативно влияющие на работу горелки.

Принцип работы котла:

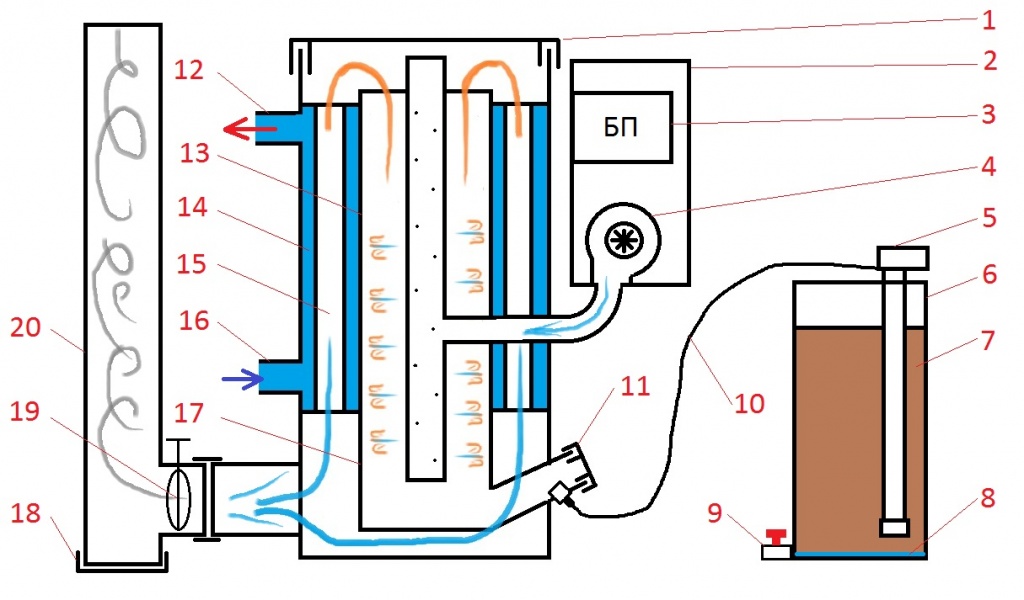

Из расходной ёмкости 6 маслонасосом 5 отработанное масло по шлангу 10 подаётся в испарительную камеру 17. Испарительная камера выполнена из толстостенной трубы и в рабочем режиме имеет температуру 380-400 гр.ц. Отработанное масло испаряется на дне камеры и масляный пар проходит по камере сгорания 13. В центре камеры сгорания имеется перфорированная труба подачи воздуха от вентилятора наддува 4. Пары масла смешиваются с воздухом и сгорают, нагревая водяную рубашку 14 изнутри. Так как продукты сгорания на выходе из камеры сгорания имеют достаточно высокую температуру, они направляются в газотрубный теплообменник 15, проходящий сквозь водяную рубашку.

Передав свою энергию теплоносителю продукты сгорания отправляются в дымоход.

Основные достоинства печей и котлов на отработанном масле:

• Возможность использования в качестве топлива некондиционных и отработавших свой ресурс минеральных, синтетических, трансмиссионных масел и их смесей в любой пропорции.

• Возможность получать достаточное количество тепла для отопления там, где недостаточно мощные электрические сети и обогрев электричеством не возможен;

• Закрытая конструкция печей и котлов при работе исключает попадание в помещение продуктов сгорания масла;

• Принцип работы печей и котлов позволяет сжигать отработанное масло без форсунок, маслонасосов и прочего – ломаться в нём нечему. Единственная подвижная часть – вентиляторы наддува и обдува (в случае печи).

• Сгорание масла происходит полностью – при правильно работающей печи на выходе дымовой трубы Вы не увидите копоти и чёрного дыма;

• Компактность конструкции;

• Небольшая стоимость печи, позволяющая окупить её менее чем за один сезон использования.

• Простота монтажа/демонтажа и перевозки котла

• Возможность быстро прогреть помещение, а за тем поддерживать комфортную температуру даже в не утеплённом помещении благодаря принудительной конвекции;

Рекомендации по установке:

• Высота дымохода должна быть не менее 3-4 м., диаметр дымохода не менее 100 мм (для моделей до 20 кВт) без заужений и желательно без горизонтальных участков. Проход дымохода через стену необходимо выполнять под углом 450;

• Не допускается расположение вблизи взрывоопасных и горючих веществ

• Рекомендуется рядом с печью поставить небольшой ящик с песком для присыпки случайно пролитого масла

• Прочие требования к пожаробезопасности аналогичны обыкновенным печкам на угле и дровах

Разжигание:

Открыть кран подачи масла, удостовериться, что дно камеры сгорания покрыто слоем масла 5-10 мм и нет перелива. Для быстрого розжига долить в камеру сгорания 50-100 грамм жидкости для розжига (керосин, дизтопливо или специальную жидкость). Изготовить из бумаги фитиль, смочить его в жидкости, используемой для розжига. Поджечь фитиль и опустить через зольник (при его наличии) либо через верхнюю крышку на дно камеры сгорания. Включить вентилятор наддува.

Жидкость должна загореться. Через 2-5 минут масло закипает, печь (котёл) нагревается и входит в рабочий режим.

Следует отстаивать отработанное масло перед заливкой, чтобы в него не попала вода и тосол, которые могут содержаться в отработке. Их наличие в масле может вызвать нестабильное горение и погасание печи (котла).

Гашение производится закрытием крана подачи топлива и полным выгоранием остатков топлива в камере сгорания.

Запрещается использовать для розжига бензин, ацетон, растворители, эфиры и подобные легколетучие жидкости, так как это может привести к хлопкам при розжиге и опасности получения ожогов.

Обслуживание:

Обслуживание печей и котлов сводится к очистке дна камеры сгорания от негорючих остатков с содержащихся в масле (шлака), сливе отстоявшейся воды и тосола из маслобака. Очистка производится после полного выгорания масла на дне камеры и остывания печи (котла). Специальным скребком или лопаткой шлак на дне камеры разрыхляется и удаляется через зольник (при его наличии) либо через верхнюю крышку. Количество шлака при работе печи (котла) и интервалы между очистками зависят от загрязнённости используемого масла. Меньше шлака и дольше интервал между чистками при использовании масел, содержащих минимальное количество присадок и твёрдых включений (индустриальные минеральные масла). Более всего шлака образуется при использовании трансмиссионных и синтетических масел. Интервал между чистками зависит от качества масла и составляет от 12 до 48 часов. Один раз (перед отопительным сезоном) необходимо провести ревизию дымохода, проконтролировав его чистоту по всей длине. Модели выпускаемых печей и котлов: В нашей мастерской Вы можете заказать котлы и печи на отработанном масле на мощность от 7 до 50 кВт.

+/- 25 % (На максимальную мощность оборудования оказывает влияние в том, числе техническое состояние оборудования, качество топлива, особенности системы отопления, исполнение технических требований изготовителя к монтажу и эксплуатации оборудования)
