Народ всем привет.Подскажите по проблеме пожалуйста.
котел 2х контурный DYNASTY SL-TL24 24kw (я хз что это за чудо,от него даже инструкция кривая,как будто не от этой модели )) )
Проблема: стоит тропический душ + лейка + смеситель однорычажный,если в тропическом душе окрыть напор на максимум и повернуть рычак в крайнее горячее положение то вода тупо леденая идет,на котле температуру ГВС пробывал выставлять и 60гр. и 41-45гр..,(в общем котлу пофиг какую на нем температуру выставили — при полностью открытом кране он на выходе не даст температуру выше 28-32 градусов). С подмесом холодной воды напор становиться капельку сильнее но темература падает.
если напор убавить больше чем в половину то через минуты 2 вода льется с температурой примерно 41-42.(с лейкой и смесителем в умывальнике все то же самое)
вот и беда комфортная температура только при слабом напоре.

грязевики все чистые,сетки в лейке и душе чистые,судя по напору давление хорошее,редуктора нету на вводе хвс(только гаситель гидроударов),трубье PP-R D20.

Регистрация: 29.10.2005
Москва
Сообщений: 100597

V1ruspro, очевидно котел дает недостаточную мощность на нагрев.
Но 24 квт — должно хватать на нормальный душ.
Изиерьте расход воды при

V1ruspro написал:
28-32

и при

V1ruspro написал:
41-42.

в л/мин и сравните с паспортом котла

Регистрация: 22.04.2018
Москва
Сообщений: 1856

BV,

Но 24 квт — должно хватать на нормальный душ.

Скорее всего у него стоит в настройках распределение мощности ГВС-Отоп или что-то с приоритетом отопления.
Или трехходовый клапан ГВС на котле неисправен

Да, это я.

Регистрация: 26.01.2023
Калининград
Сообщений: 8

MADONNA написал:
BV,

Но 24 квт — должно хватать на нормальный душ.

Скорее всего у него стоит в настройках распределение мощности ГВС-Отоп или что-то с приоритетом отопления.
Или трехходовый клапан ГВС на котле неисправен

MADONNA, вода в радиаторах остывает,потоки перекрываются — значит клапан в порядке точно

Регистрация: 16.08.2021
Гатчина
Сообщений: 435

боюсь, только бойлер косвенного нагрева литров на 200-300 даст возможность комфортно плескаться в душе, проточный нагреватель из двухконтурного котла такой себе

Регистрация: 22.04.2018
Москва
Сообщений: 1856

V1ruspro,
Ну может быть в настройках ограничение мощности, чудес не бывает — на 24 квт это с очень хорошим запасом для душа и даже дву-трех одновременных крана.
Факт что не хватает тепловой мощности, вода не набирает тепло и вытекает холодная.
Можно предположить, что душ уж больно необычный — какой-нибудь 30-50 литров в минуту.
dv_sudya,
Количество тепла от конструкции не меняется — другое дело что запас воды будет что она просто не успеет закончиться.

Да, это я.

Регистрация: 29.10.2005
Москва
Сообщений: 100597

MADONNA написал:
BV,

Но 24 квт — должно хватать на нормальный душ.

Скорее всего у него стоит в настройках распределение мощности ГВС-Отоп или что-то с приоритетом отопления.
Или трехходовый клапан ГВС на котле неисправен

MADONNA, с приоритетом отопления использовать ГВС было бы невозможно

Регистрация: 22.04.2018
Москва
Сообщений: 1856

BV, > приоритетом отопления использовать ГВС было бы невозможно

Разве там не определяется минимальный процент, или пропорция отданная ГВС или Отоп в зависимости от запроса?
Полностью отключается ГВС?
Надо же!

Да, это я.

Регистрация: 29.10.2005
Москва
Сообщений: 100597

MADONNA написал:
BV, > приоритетом отопления использовать ГВС было бы невозможно

Разве там не определяется минимальный процент, или пропорция отданная ГВС или Отоп в зависимости от запроса?
Полностью отключается ГВС?
Надо же!

MADONNA, отключается отопление.
Если иначе — скиньте ссылку на техничку котла…
Может чего и не знаю…

Регистрация: 29.10.2005
Москва
Сообщений: 100597

V1ruspro написал:

MADONNA написал:
BV,

Но 24 квт — должно хватать на нормальный душ.

Скорее всего у него стоит в настройках распределение мощности ГВС-Отоп или что-то с приоритетом отопления.
Или трехходовый клапан ГВС на котле неисправен

MADONNA, вода в радиаторах остывает,потоки перекрываются — значит клапан в порядке точно

MADONNA, см выше.

Регистрация: 26.01.2023
Калининград
Сообщений: 8

у котла настроек нету толком,регулировка температуры отопления и гвс,режим зима лето, и какие то я так понял предустановки пользовательской температуры P1 P2 P3 P4,в котле есть часы — их даже настроить нельзя и в инструкции про это ни чего(это я для примера).

емкость горячей воды — написано 13.6 л
в характеристиках душа на aliexpress — написано 10 литров в минуту(ну наглаз по более точно будет)

Регистрация: 29.10.2005
Москва
Сообщений: 100597

V1ruspro написал:
у котла настроек нету толком,регулировка температуры отопления и гвс,режим зима лето, и какие то я так понял предустановки пользовательской температуры P1 P2 P3 P4,в котле есть часы — их даже настроить нельзя и в инструкции про это ни чего(это я для примера).

емкость горячей воды — написано 13.6 л
в характеристиках душа на aliexpress — написано 10 литров в минуту(ну наглаз по более точно будет)

V1ruspro, свои литры в мин измерьте.
Попробуйте перевести котел в лето — что будет?

Регистрация: 29.10.2005
Москва
Сообщений: 100597

емкость горячей воды — написано 13.6 л

Это ни о чем без указания Твх и Твых

Регистрация: 29.10.2005
Москва
Сообщений: 100597

Китайцы запросто могли сэкономить на размерах теплообменника и указать мощность от балды.
Фото бы со снятой крышкой…

Регистрация: 26.01.2023
Калининград
Сообщений: 8

на насосестоит 3й режим(на фото ,я просто в этот момент переключил на 1й)

Регистрация: 29.10.2005
Москва
Сообщений: 100597

V1ruspro, котел с модулииуемой горелкой и по ГВС — тоже.
Вот тут:

см стр 40, 2й абзац

Регистрация: 26.01.2023
Калининград
Сообщений: 8

спасибо .это инструкция совсем не та что мне с котлом дали)))
я хз конечно.через обычную крутилку темпратура гвс максиму в 60 гр ставитьяс.
через програмируемое меню я температуру гвс мин 99гр и мах 99гр поставил- теперь при почти максимально открытом кране температуру показывает 38гр. руками потрогал- вроде как очень хорошо.

меня пугают только цифры которые я выставил. 99гр.

Регистрация: 29.10.2005
Москва
Сообщений: 100597

V1ruspro, найдите другую инструкцию…..

Если вы обратили внимание — в той инструкции, что дал ссылку — написано о мощности!!!!!! котла в ГВС, а не о температуре.

Но вам похоже без разницы

Регистрация: 26.01.2023
Калининград
Сообщений: 8

ну да (так то я и думаю че го же цифры не сходятся) тогда я уже ваще ни фига не понимаю

Регистрация: 29.10.2005
Москва
Сообщений: 100597

V1ruspro, верните минимальное значение как было, (а максимум — оставьте 99)иначе на тонкой струе котел не сможет нормально поддерживать температуру — будет тактовать.

Поставив мин и макс 99 вы по сути отключили модуляцию горелки в режиме ГВС — то есть возможность котла стабилизировать температуру при разном расходе воды

Регистрация: 26.01.2023
Калининград
Сообщений: 8

да,спасибо,уже сам поигрался чутка поставил мин. 50 макс 98. вроде норм — ну все равно на максимальном напоре температуры не хватает — тут я уже думаю китайский котел сам не справляется с потоком.

Регистрация: 22.04.2018
Москва
Сообщений: 1856

V1ruspro,
А внешний теплообменник гвс имеется?
Или ГВ берет воду из котлового контура?

Да, это я.

Регистрация: 26.01.2023
Калининград
Сообщений: 8

MADONNA, нет,что такое ГВ? котлового контура?

Регистрация: 22.04.2018
Москва
Сообщений: 1856

V1ruspro,
Я немного в шоке.
То есть у тебя в котел заходят трубы горячего водоснабжения?
А не затруднит набросать схему, карандашом:
Котел- батареи-подпитка.
источник ХВ (холодная вода) — водоподготовка- подача ХВ на нагрев- циркуляция-

Да, это я.

Регистрация: 29.10.2005
Москва
Сообщений: 100597

MADONNA, да все уже исправили — в настройках была ограничена мощность котла при работе на ГВС.

ИКПУ:

Штрихкод: 4780029360052

Производитель:
«BISYOR MUSHTARIY» MCHJ
Страна производства:
КНР (Китайская Народная Республика)

Подписано цифровой подписью:

«»BISYOR MUSHTARIY» MCHJ»

Характеристики Настенный газовый котёл DYNASTY SL-DY20P.

Национальная классификация товара

Код государственного классификатора	25.21.12.0 — Котлы центрального отопления для производства горячей воды или пара низкого давления, из черных металлов

Международная классификация товара

ТНВЭД	8403109000 — Котлы центрального отопления, кроме котлов товарной позиции 8402:-котлы:-прочие
GPC	10002658 — Бытовые бойлеры/Котлы центрального парового отопления (печи)/Накопительные водонагреватели

Идентификация товара

Торговое наименование товара	Настенный газовый котёл DYNASTY SL-DY20P
Номер свидетельства товарного знака	4780029369994
Дата выдачи свидетельства	10.11.2022
Мера нетто, шт	1
Страна производства	CN

Потребительские характеристики

Срок службы	10
Тип отопительного котла	Газовый
Тип установки котла	Настенный
Управление котла	Механическое

Технические характеристики

Принцип работы котла	Конвекционный

Весогабаритные характеристики

Весогабаритные характеристики без упаковки, Вес, кг	29
Ширина, см	50
Высота, см	78
Глубина, см	38

Условия хранения и эксплуатации

Гарантийный срок, от производителя, год	1

Нормативно-сопроводительная документация

Номер стандарта, ГОСТ	22С3326А4532/00073
Номер документа подтверждающего соответствие, Сертификат	UZ.SMT.000.0000
Дата выдачи документа	01.11.2022
Срок действия документа	31.12.2022

Владелец идентификатора товара (GTIN)

Наименование компании	«BISYOR MUSHTARIY» MCHJ
Налоговый идентификатор	202213503
Префикс GCP	478002936

Производственные площадки

Наименование компании	ZHEJIANG SHINING DYNASTY ELECTRIC CO.,LTD.
Налоговый идентификатор	8657682447715
Префикс GCP	478002935

Весогабаритные характеристики

Потребительская упаковка

Код товара упаковки	4780029360052
Тип упаковки	Коробка
Материал упаковки	Другой картон
Вес брутто, кг	31.55
Ширина, см	45
Высота, см	78
Глубина, см	38

Штрих-коды товара

4780029360052

Строительные технологии

Обновлено: 12.07.2023

Читайте также:

баварская плитка для отделки дома 91 фото
бери и делай обои покраска 85 фото
выбор места установки разветвлений пожарных лестниц в зависимости от обстановки на пожаре 86 фото

Download

Add to my manuals

URL of this page:

HTML Link:

Bookmark this page

Manual will be automatically added to «My Manuals»

Print this page

Manuals
Brands
Dynasty Manuals
Cooktop
DCT Series
User manual

Gas ranges and cooktops

Hide thumbs

Also See for DCT Series:

User manual (52 pages)

Bookmarks

Quick Links

Download this manual

Related Manuals for Dynasty DCT Series

Cooktop Dynasty DCT User Manual

Gas ranges and cooktops (52 pages)

Cooktop Dynasty DSCT -36-6 Installation Instructions Manual

Dynasty gas cooktop (12 pages)

This manual is also suitable for:

Dgr seriesDgrc seriesDgrs seriesDgrsc series

Газовый котел baxi eco nova 24f инструкция по применению

Газовый котел baxi eco home 24f инструкция по применению

Газовый котел baxi eco classic инструкция по применению

Газовый котел baxi eco 4s инструкция по эксплуатации на русском языке

Источник

Первый запуск котла. Инструкция для начинающих.Подробнее

Как правильно включить и запустить газовый котелПодробнее

Первый запуск газового котла КСГ КЕЛЕТ #отопление #котельная #газовыекотлыПодробнее

Инструкция по запуску отопительных котлов S-Term-25 кВт и Комфорт-25 кВт «Сигнал»Подробнее

КАК ВКЛЮЧИТЬ ГАЗОВЫЙ КОТЕЛ. Инструкция по запуску газового котла ДанкоПодробнее

Инструкция по запуску отопительных котлов S-Term-7…20 кВт и Комфорт-10…20 кВт «Сигнал»Подробнее

КОТЕЛ БУДЕТ НАМНОГО ЭКОНОМИЧНЕЕ — ПРОСТО СДЕЛАЙ …Подробнее

Газовый котёл часто включается и выключается Это тактование и как с ним боротьсяПодробнее

ПЕРВЫЙ ПУСК КОТЛА NAVIEN!НА ЧТО ОБРАТИТЬ ВНИМАНИЕ!Подробнее

Инструкция по запуску отопительных котлов Комфорт-31,5…50 кВт «Сигнал»Подробнее

Первый запуск котла Навьен Делюкс С Comfort.Подробнее

Ввод в эксплуатацию (первый пуск) традиционного котла Minorca / Nibir от компании Fondital.Подробнее

Первый пуск котла ГРАМОТНО !!! Первый пуск газового котла. Как правильно запустить котел.Подробнее

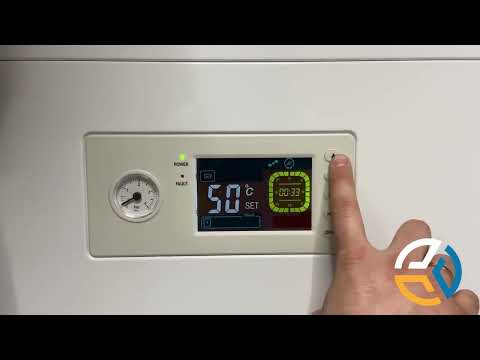

Как правильно эксплуатировать газовый котел FIAMMA. Основные функции газового котлаПодробнее

Актуальное

Источник

Другие файлы sakov01

MORA HELIOS

Сервисная инсрукция
файл в формате PDF
загружен 16-02-2019 01:53
KOREASTAR

руководство по эксплуатации, ремонту, и техническому обслуживанию
файл в формате PDF
загружен 18-06-2014 17:39
Ariston CLAS EVO (Учебное пособие)

Учебное пособие для котлов Ariston CLAS EVO
Файл в формате PDF на русском языке
Содержание:
1 ОСНОВНАЯ ИНФОРМАЦИЯ
1.1 РАЗМЕРЫ И ПОДСОЕДИНЕНИЯ
1.2 КОТЕЛ С ЗАКРЫТОЙ КАМЕРОЙ СГОРАНИЯ (FF)
1.3…
ARDERIA (Пользовательская инструкция)

Инструкция по монтажу и использованию котлов ARDERIA
Файл в формате PDF на русском языке
1. Коллектор отработанных газов.
2. Теплообменник первичный.
3. Температурный датчик.
4. Датчик…
OASIS ZRT18-24

Мануал по котлам OASIS ZRT18-24
в формате PDF
загружен 16-04-2012 18:55
Thermona 60Е-120Е

Руководство по обслуживанию газовых напольных котлов Therm 60 E,Therm 80 E,Therm 100 E,Therm 120 E
файл в формате PDF
загружен 29-03-2012 22:59
BUDERUS Logamax plus

Инструкция по монтажу и техническому обслуживанию для специалистов GB112-24/29/43/60/24T5
файл в формате PDF
загружен 29-03-2012 22:45

Источник

ИКПУ:

Штрихкод: 4780029360052

Производитель:
«BISYOR MUSHTARIY» MCHJ
Страна производства:
КНР (Китайская Народная Республика)

Подписано цифровой подписью:

«»BISYOR MUSHTARIY» MCHJ»

Характеристики Настенный газовый котёл DYNASTY SL-DY20P.

Национальная классификация товара

Код государственного классификатора	25.21.12.0 — Котлы центрального отопления для производства горячей воды или пара низкого давления, из черных металлов

Международная классификация товара

ТНВЭД	8403109000 — Котлы центрального отопления, кроме котлов товарной позиции 8402:-котлы:-прочие
GPC	10002658 — Бытовые бойлеры/Котлы центрального парового отопления (печи)/Накопительные водонагреватели

Идентификация товара

Торговое наименование товара	Настенный газовый котёл DYNASTY SL-DY20P
Номер свидетельства товарного знака	4780029369994
Дата выдачи свидетельства	10.11.2022
Мера нетто, шт	1
Страна производства	CN

Потребительские характеристики

Срок службы	10
Тип отопительного котла	Газовый
Тип установки котла	Настенный
Управление котла	Механическое

Технические характеристики

Принцип работы котла	Конвекционный

Весогабаритные характеристики

Весогабаритные характеристики без упаковки, Вес, кг	29
Ширина, см	50
Высота, см	78
Глубина, см	38

Условия хранения и эксплуатации

Гарантийный срок, от производителя, год	1

Нормативно-сопроводительная документация

Номер стандарта, ГОСТ	22С3326А4532/00073
Номер документа подтверждающего соответствие, Сертификат	UZ.SMT.000.0000
Дата выдачи документа	01.11.2022
Срок действия документа	31.12.2022

Владелец идентификатора товара (GTIN)

Наименование компании	«BISYOR MUSHTARIY» MCHJ
Налоговый идентификатор	202213503
Префикс GCP	478002936

Производственные площадки

Наименование компании	ZHEJIANG SHINING DYNASTY ELECTRIC CO.,LTD.
Налоговый идентификатор	8657682447715
Префикс GCP	478002935

Весогабаритные характеристики

Потребительская упаковка

Код товара упаковки	4780029360052
Тип упаковки	Коробка
Материал упаковки	Другой картон
Вес брутто, кг	31.55
Ширина, см	45
Высота, см	78
Глубина, см	38

Штрих-коды товара

4780029360052

Взрывная схема с расшифровкой кодов деталей
2 файла в формате PDF в архиве
загружен 28-02-2013 00:30

Telefunken TF-LED32S76T2S

Ты изначально не с того начал.
И ты это знаешь.
Вариантов еще масса. Но для этого ты должен уже начать что-то делать. Кроме вышивки.
1693869199
Но если упертый, то найди у кого есть нормальный прог и пролей ему родной дамп (заодно состояние еммс увидишь), он в открытом…

qp1000
Сегодня в 02:11
Автомагнитола Toyota 86120-33881. Нужна схема.

С ВПН выкидивает в 403 ошибку
С ВПН у меня открывает и все есть. Просто раньше искал без ВПН и на данные ссылки не наткнулся.
Еще раз благодарю.

Valeriynew
Вчера в 13:59
Решено NOVEX NWX-55U169TSY, шасси HK.T.RT2871P838.

Ну вот,наконец то! Прошил еммс прошивкой https://remont-aud.net/dump/lcd_pdp_tv/dexp/dexp_u50e9100q_shassi_main_board_hk_t_rt2871p838/416-1-0-115504 ,обновил тв прошивкой по USB любезно предоставленой участником gp1000. тв прекрасно работает! СПАСИБО БОЛЬШОЕ ЗА ПОДДЕРЖКУ…

nail—72
Пятница в 10:00
Решено Ищу тех. документацию модуля УПГ-01.8 СТРМ.071.01.00.000

Проблему решил методом тыка. Если кому нужно, могу предоставить описание работы.

edunya2
Четверг в 12:19
artel 43af90g smart

Нужна прошивка по USB
:ruka-lico: Есть же раздел запросов! Перенес.
ебуут рековери
Насмешил.
1693455249
rustem1955, https://monitor.net.ru/forum/threads/533199/

Captain
Четверг в 07:13
SKYWORTH 43G3A ch. A9K51G1 (Ищу дамп еммс)

Ищу дамп еммс телевизора SKYWORTH 43G3A шасси A9K51G1.
Родная еммс — физически дохлая, не считывается.
Это шасси используется еще в телевизорах TEGLA 43S906BUS , RELAME RMV2004 , Sansui JSW43ASUHD.
Буду рад любому дампу с этого шасси.

Gogia
Среда в 12:41

Ошибка Е2 котла Electrolux

Кодов неисправностей в инструкциях на шведские газовые отопительные установки немного. Ошибка котла Е2 – одна из типовых, и с большинством проблем, вызывающих ее появление, пользователь может справиться без помощи со стороны.

Статья рассказывает, что нужно предпринять для восстановления работоспособности Электролюкс, так как таблица в документации подсказок практически не дает.

Ошибка е2 (в документации на отдельные модели Electrolux обозначается как E02) сигнализирует о перегреве первичного теплообменника котла. Он останавливается, и пуск в работу возможен только после устранения проблемы. Причин, по которым температура в контуре отопления превышает максимально допустимое значение, несколько. Большинство связано с внешними факторами, а не поломкой котла Электролюкс. Следовательно, сразу же вызывать представителя сервисной службы не стоит.

На заметку!

Нередко появляющиеся на дисплее котла ошибки вызваны ложным срабатыванием автоматики. Это часто наблюдается на объектах, где питание Электролюкс организовано прямым соединением с эл/сетью (через розетку). Заниженный номинал, скачки, кратковременные отключения – все это отражается на корректной работе импортного оборудования. Оно чувствительно к параметрам пром/напряжения, и как следствие перебоев – ошибка. Первое, что нужно сделать – нажать кнопку REZET (сброс) на панели котла, рядом с дисплеем. Если код е2 не исчез и работоспособность Электролюкс не восстановилась, придется детально разбираться с причиной.

Кнопка Reset на панели управления котлом Electorlux Biasi

Импортное отопительное оборудование рекомендуется подключать через ИБП. Стабилизатор, как полагают многие пользователи, уверовавшие в рекламу, не поможет – его схема уже встроена в электронную плату котла. Она способна сглаживать пульсации, поддерживать напряжение на уровне в небольшом диапазоне, но при резком снижении номинала или аварии на линии бесполезна, и Электролюкс встанет. А вот ИБП за счет емкости аккумуляторов обеспечит его работоспособность в течение нескольких часов (временной интервал определяется моделью блока питания).

Стабилизатор напряжения для котла отопления

Смысл ошибки е2:

Резкое снижение скорости циркуляции теплоносителя или блокировка протока. Зная, чем это вызывается, становится ясно, что нужно проверить, устранить.

1. Резкое снижение давления

Манометр показывает давление в системе отопления

Протечка в контуре – одна из наиболее вероятных причин ошибки е2 (перегрев). Недостаток теплоносителя определяется по прибору на панели котла. Если значение менее 1,5 бар, нужно обойти все помещения и внимательно осмотреть пол в местах пролегания труб и расположения смонтированных в схеме приборов.

При отсутствии лужиц довести объем воды в системе до нормы и пустить котел. Повторная остановка с той же ошибкой – повод для более тщательного разбирательства.

2. Датчик температуры

В котлах Электролюкс его функцию выполняет термосопротивление. Определить можно лишь явную неисправность – обрыв. Но датчик редко выходит из строя. Вероятная причина ошибки е2: замыкание сигнальной линии или повреждение проводов, изоляции. Такие дефекты легко выявляются простым осмотром внутренней части котла.

3. Запорная арматура

С остановкой Электролюкс и появлением ошибки е2 сразу же после пуска пользователи часто сталкиваются по причине невнимательности. Если такое случилось, нужно проверить положение органов управление кранов, вентилей на магистрали и байпасе. Скорее всего, труба контура отопления на каком-то участке заблокирована.

4. Воздух в системе

Автоматические клапана не всегда работают корректно. Ослабленная пружина, забитый канал – все это приводит к накоплению пузырьков в жидкости. И чем выше температура, тем интенсивнее. Воздушная пробка не только замедляет перемещение теплоносителя по трубам, она способна полностью перекрыть магистраль.

Рекомендация: после стравливания нужно пройти по всем помещениям и оценить степень нагрева батарей. Удаления воздуха из системы в одной точке при сложной схеме разводки труб недостаточно. Какая-то часть останется, и это негативно скажется на функционировании котла Электролюкс и всего контура. Малозаметные, пусть и незначительные гидравлические удары со временем вызовут серьезную протечку. Как правило, в самый неподходящий момент. Это лишь один из возможных «сюрпризов», но уже понятно – просто устранить ошибку е2 недостаточно. Нужно убедиться, что воздуха в контуре нет.

5. Фильтр

Постепенно он забивается наносами из отопительной системы. И если сетка долго не промывалась, то грязь может стать причиной появления ошибки е2 Электролюкс. Вынуть фильтрующий элемент из стакана, промыть под струей воды – дело нескольких минут.

6. Насос

В инструкции на котлы Электролюкс сказано, что ошибка е2 появляется, а перекачивающее устройство работает. Но как? Это и следует оценить. При недостаточно эффективной водоподготовке на валу, крыльчатке образуются солевые отложения, тормозящие их вращение. Снижается скорость потока – со временем появляется ошибка котла е2.

Забит циркуляционный насос

Рекомендация: произвести частичную разборку насоса и очистить крыльчатку от наслоений. Она должна вращаться свободно даже при легком касании.

7. Теплообменный прибор

Он нуждается в регулярном техническом обслуживании. И чем жестче вода в системе, тем чаще. Не все следуют рекомендациям производителя по периодичности ТО, а снижение внутреннего канала (Ду) из-за наростов неизбежно. Если иные вероятные причины ошибки е2 Электролюкс не выявлены, нужно снимать теплообменник котла и чистить.

Рекомендация: в частных строениях всегда есть резервный отопительный прибор (агрегат). Обслуживать теплообменник на дому нецелесообразно – хлопотно, понадобится много времени, а эффект ниже ожидаемого. Не факт, что после всех усилий Электролюкс через некоторое время не остановится вновь по той же ошибке. Лучше теплообменный прибор снять и отдать в сервисную мастерскую. Заливка агрессивного раствора, выдержка с последующей промывкой под напором – гарантия, что в течение сезона у котла Электролюкс проблемы с перегревом не будет.

Это все, что пользователь может сделать своими силами. Если ошибка е2 не устраняется, следует обратиться в сервисную мастерскую. Возможно, неисправен электронный модуль; выявление иных причин перегрева – прерогатива профессионала.

Если у вас есть опыт, как исправить ошибку Е2 в газовом котле Electorlux или решение на основе своего опыта — пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в данной статье или одной из следующих статей. Можете так же присылать фото и видео с комментариями и описанием.

Статья помогла? Сэкономил? Помоги развитию проекта прямо сейчас.

Подборка запчастей для газового настенного котла Electrolux

Понравилась статья? Репост будут лучшей благодарностью.

Порой в газовом оборудовании случаются неполадки. При возникновении проблем на дисплее газового котла отображается ошибка. Расшифровать код ошибки можно при помощи инструкции, прилагаемой к паспорту оборудования. В данной статье мы рассмотрим основные коды ошибок газовых котлов Baxi (Бакси), Vaillant (Вайлант), Electrolux (Элетролюкс) и Protherm (Протерм).

Коды ошибок котлов Baxi

Компания Baxi — крупный европейский производитель отопительного оборудования. Газовые котлы Бакси являются надежными и долговечными и выгодно отличаются от других фирм. Рассмотрим коды ошибок, возникающие в газовых котлах Baxi.

Код ошибки	Расшифровка кода ошибки	Возможные причины неисправности
E01	Отсутствие розжига	— входное давление газа не соответствует норме — оборван провод блока розжига — электрод-детектор пламени неисправен или расположен неправильно — неисправен газовый клапан — неисправна электронная плата
E02	Сработал предохранительный термостат перегрева	— нет циркуляции воды в первичном контуре (заблокирован насос или засорился теплообменн — неисправен предельный термостат — оборвана проводка предельного предельного термостата — неисправен датчик температуры на подаче отопления — неисправна электронная плата
E03	Ошибка конфигурации платы	Параметр F43 установлен неправильно (Main 5, Eco Compact)
E03	Сработал предохранительный термостат (датчик тяги)/ прессостат – датчик тяги	MainFour, EcoFour, FourTech, Luna, Nuvola, Eco Compact
Е04	Ошибка по отсутствию розжига/частому срыву пламени	-См. E01 — См. E42
Е05	Неисправен датчик температуры на подаче контура отопления	— неисправен датчик температуры на подаче отопления(разомкнутая цепь или короткое замыкание) — проводка датчика температуры подачи отопления оборвана или в состоянии короткого замыкания
Е06	Неисправен датчик температуры ГВС	— неисправен датчик температуры ГВС (разомкнутая цепь или короткое замыкание) — проводка датчика температуры ГВС оборвана или в состоянии короткого замыкания
Е07	Неисправен датчик температуры отходящих газов	— неисправен датчик температуры отходящих газов (разомкнутая цепь или короткое замыкание) — проводка датчика отходящих газов оборвана
E08	Ошибка в цепи усиления сигнала пламени	Электронная плата не заземлена или неисправна
E09	Ошибка в цепи аварийной защиты газового клапана.	— электронная плата неисправна — неправильно подключен газовый клапан
Е10	Нет сигнала от гидравлического прессостата	— давление в контуре отопления < 0,5 бар. — неисправен гидравлический прессостат — проводка гидравлического прессостата оборвана
E11	Сработал предохранительный термостат перегрева низкотемпературного контура (при его наличии)
E12	Нет сигнала от дифференцированного гидравлического пресостата
E13	Поврежден контакт дифференциального гидравлического прессостата
Е18	Активна функция заполнения системы водой
Е19	Неисправность при заполнении системы
Е22	Отключение вследствие падения напряжения	— напряжение питания < 162В (котел перезапускается автоматически при напряжении >168 В) — неисправна электронная плата.
E25	Превышение максимальной температуры котла/нет циркуляции воды	— заблокирован насос или засорился теплообменник — наличие воздуха в всистеме — неисправен датчик температуры на подаче отопления — неисправна электронная плата
Е26	Перегрев воды на подаче контура отопления	См. п. Е25
Е27	Неправильное положение датчика температуры ГВС	— зажим крепления датчика температуры ГВС отсоединился от трубы — неисправен датчик температуры ГВС.
Е31	Ошибка в передаче данных между электронной платой и съемной панелью управления
E32	Наличие накипи в теплообменнике
Е35	Паразитное пламя (ошибка по пламени)	— электронная плата не заземлена — электрод-детектор пламени неисправен или расположен неправильно — неисправна электронная плата
E36	Неисправен датчик температуры отходящих газов	— неисправен датчик температуры отходящих газов (короткое замыкание) — проводка датчика температуры отходящих газов в состоянии короткого замыкания
Е40 E41	Засорился дымоход/воздуховод или входное давление газа слишком низкое	— входное давление газа не соответствует норме — не подсоединены провода модулятора газового клапана — электрод-детектор пламени неисправен или расположен неправильно — датчик температуры отходящих газов неисправен или расположен неправильно — засорился дымоход/воздуховод — неисправен газовый клапан — неисправна электронная плата
Е42	Срыв пламени	— вентилятор не работает(неисправен или не получает электропитания) — полностью засорен дымоход/воздуховод — неисправна электронная плата
Е43	Засорился дымоход/воздуховод или входное давление газа слишком низкое	— См. п. E40 — E41 — напряжение питания < 180Вт (котел перезапускается автоматически при напряжении > 185Вт, в противном случае необходимо нажать кнопку “R”) — неисправна электронная плата
Е50	Сработал датчик температуры отходящих газов	— температура отходящих газов > 180°C — недостаточен теплообмен на первичном теплообменнике — неисправен датчик температуры отходящих газо — неисправна электронная плата
Е55	Не выполнена электронная настройка газового клапана	После замены электронной платы не была выполнена электронная настройка газового клапана
Е62	Не стабилизируется сигнал пламени или температура отходящих газов	— электрод-детектор пламени неисправен или расположен неправильно — неисправен датчик температуры отходящих газов — неисправна электронная плата
E65	Слишком часто включается функция проверки засорения дымохода/воздуховода	— См. п. E40 — E41
E80-96	Ошибка съемной панели управления	Luna3 Luna3 Comfort Nuvola
E96	Понижение напряжения в сети электропитания	MainFour
E97	Неправильно установлена частота (Гц) электропитания электронной платы	Изменить установленное значение частоты Гц
Е98	Внутренняя ошибка электронной платы	— электронная плата была заменена, но еще не конфигурирована под соответствующую модель котла — параметры F03 и F12 не настроены или настроены неправильно(Main5)
E98	Внутренняя ошибка съемной панели управления	Luna3
E99	Внутренняя ошибка электронной платы	Luna3 Nuvola
Мигает !	Котел работает на минимальной мощности	— входное давление газа не соответствует норме — не подсоединены провода модулятора газового клапана — электрод-детектор пламени неисправен или расположен неправильно — частично засорен дымоход/воздуховод — неисправен газовый клапан — неисправна электронная плата
Мигает St	Включена функция размораживания
Мигают	Образовалась накипь или ошибка датчика температуры ГВС	— образовалась накипь в контуре ГВС первичного теплообменника — зажим крепления датчика температуры ГВС отсоединился от выходной трубы — неисправен датчик температуры ГВС

Коды ошибок котлов Vaillant

Компания Vaillant выпускает настенные и напольные котлы. Рассмотрим коды ошибок, возникающие в газовых котлах Vaillant.

Код ошибки	Расшифровка кода ошибки	Возможные причины неисправности
F.00	Обрыв в цепи датчика NTC подачи	Неисправность датчика NTC, кабеля или штекера подключения
F.01	Обрыв в цепи датчика NTC обратки	Неисправность датчика NTC, кабеля или штекера подключения
F.02	Размыкание датчика NTC температуры заполнения накопителя (VSC)	Штекер NTC не вставлен или вставлен неплотно, неисправен датчик NTC, или соединение на корпус вставлено неплотно/не вставлено, неисправен кабель
F.03	Размыкание NTC датчика накопителя (VSC)	Неисправен датчик NTC, штекер вставлен неплотно/не вставлен, неисправен кабель
F.04	Обрыв в цепи датчика NTC обратки	Неисправность датчика, кабеля или штекера подключения
F.05 (только Vaillant Атмо)	обрыв в цепи внешнего датчика тяги котла	Неисправность датчика, кабеля или штекера подключения
F.06 (только Vaillant Атмо)	обрыв в цепи внутреннего датчика тяги	Неисправность датчика, кабеля или штекера подключения
F.10	КЗ датчика NTC подачи (больше 130°C)	Неисправность датчика, кабеля или штекера подключения
F.11	КЗ датчика NTC обратки (больше 130°C)	Неисправность датчика, кабеля или штекера подключения
F.12	Короткое замыкание — NTC заполнения накопителя (> 130 °C) (VSC)	Неисправен штекер NTC, недопустимое электро соединение между контактами NTC или на электронике, неисправен NTC, неисправен кабель
F.13	Короткое замыкание датчика горячего старта	Замыкание штекера датчика на массу, короткое замыкание в кабельном жгуте, дефект датчика; температура > 130 °C.
F.14	КЗ датчика NTC обратки (больше 130°C)	Неисправность датчика, кабеля или штекера подключения
F.15 (только Vaillant Атмо)	КЗ внешнего датчика тяги	Неисправность датчика, кабеля или штекера подключения
F.16 (только Vaillant Атмо)	КЗ внутреннего датчика тяги	Неисправность датчика, кабеля или штекера подключения
F.20	срабатывание датчика STB	• датчик — NTC неисправен или неправильно подключен • прибор не отключается
F.22	«сухой ход»	— очень мало воды в устройстве, — неисправность в кабеле, подходящем к насосу — заклинило или неисправен насос — слабая циркуляция воды — неисправен датчик NTC — неисправна электронная плата
F.23	Недостаток воды в системе. Распознаётся сравнением температуры воды на обратке и подаче	— слишком малое количество воды в устройстве — кабель к насосу- Насос испорчен или заблокирован- слабая циркуляция- датчик NTC испорчен — плата электроники испорченна
F.24	Недостаток воды в системе — очень высокая температура на подаче	• слишком мало воды в приборе • неисправность в кабеле, подходящем к насосу • заклинило или неисправен насос • слабая циркуляция воды
F.25	Отключение устройствами безопасности: Слишком высокая температура отработанных газов	Штекерное соединение, опция тепловой предохранитель опрокидывания тяги (STB) прерван, обрыв кабельного жгута
F.26	Отсутствие должного тока для шагового двигателя газового клапана
F.27	«постороннее пламя» ионизационный сигнал сообщает о наличии пламени при закрытом газовом вентиле	• постороннее пламя, неисправность газового магнитного клапана • неисправность в работе контроля наличия пламени (заменить электронную плату)
F.28	«Блокировка розжига прибора» Неудачные попытки розжига, аппарат не запускается	— неисправность в подаче газа, например: — неисправен газовый счётчик или редуктор давления газа — наличие воздуха в газе — слишком малое поступление газа — закрыт газовый кран
• неисправность газовой арматуры (неисправность главного газового магнита или оператора) • неправильное подключение к газопроводу (слишком малое количество газа для розжига) • неисправность в трансформаторе розжига • разрыв в ионизационном токе (кабель, электрод)
F.29	«Отказ в рабочем режиме» Пламя потухло во время работы прибора, попытки розжига не удались	• временно прекращена подача газа из газопровода • сбои в работе трансформатора розжига • рециркуляция отходящих газов • ошибка в подключении заземления к прибору
F.30	Обрыв щупа котла (ecoCRAFT/3)
F.31	КЗ щупа котла (ecoCRAFT/3)
F.32	Отклонение частоты вращения вентилятора (только конденсационные)	Вентилятор заблокирован, неправильно вставлен штекер в вентилятор, неисправен датчик Холла, неисправность в кабельном жгуте, неисправна электроника
F.33	Через 30 минут после запроса тепла реле давления газовоздушного тракта не замыкает контакт. Только для Vaillant turboTEC	Отсутствие сигнала от реле давления газовоздушного тракта. Реле давления газо-воздушного тракта не размыкает контакт после выключения вентилятор
F.34	Маностат не отключается при остановке вентилятора
F.35	Ошибка в воздухопроводе/газоотводе	Воздухопровод/газоотвод закрыт
F.36 (только в Vaillant Атмо)	Датчик отходящих газов определил поступление отходящих газов в помещение	• недостаточные внешние условия для запуска прибора • коротка труба для отходящих газов • недостаточный приток воздуха • слишком высокая температура в помещении монтажа системы • недостаточный отступ прибора от стен в месте его установки
F.37	Отклонение частоты вращения вентилятора (слишком или недостаточно большая скорость во время работы)	Не вставлен или неисправен датчик давления (но не короткое замыкание или обрыв)
F.42	Короткое замыкание кодирующего резистора	КЗ на кодируемом сопротивлении в шине
F.43	Обрыв кодирующего резистора	Обрыв в цепи кодирующего сопротивления
F.49	Распознавание пониженного напряженияна шине eBus	Короткое замыкание в шине eBus, перегрузка eBus или на шине eBus 2 источника напряжения с разной полярностью
F.55	Ошибка датчика CO	Ошибка кабельного ствола: – Штекер датчика CO не вставлен или вставлен слабо – Размыкание/короткое замыкание в кабельном стволе – Неисправен датчик CO.
F.56	Превышено предельное значение сгорания	Значения эмиссии CO больше предельных (больше, чем на 60 секунд)
F.57	Само диагностика безуспешна	Рециркуляция отработанного газа, заблокирована/забита система выпуска отработанных газов, слишком маленькое давление газа, заблокирован/забит тракт подачи свежего воздуха, число оборотов воздуходувки колеблется, аппарат настроен на неправильный вид газа
F.60	газовый вентиль — ошибка 1	неисправность электроники, лампочка включения на панели не загорается
F.61	газовый вентиль — ошибка 2	неисправность электроники, лампочка включения на панели не загорается
F.62	газовый вентиль — неисправность задержки отключения	наличие пламени более 4 сек после отключения газового вентиля • неисправность электроники • засорение форсунок или газового коллектора • неисправность газового вентиля
F.63	ошибка EEPROM	ошибка контрольной суммы • неисправность электроники • неисправность EMV
F.64	ошибка АЦП	• неисправность датчиков (подачи, обратки, отходящих газов, непонятная кодировка прибора) • неисправность электроники
F.65	ASIC- блокировка при перегреве электронного блока	• слишком высокая температура в блоке переключения • слишком высокая температура в помещении, где установлена система • неисправность электроники
F.66	I?C-Bus ошибка передачи данных	• неисправность дисплея • неисправность кабеля, подходящего к дисплею • неисправность электроники
F.67	ошибка в работе GFA	Проверка наличия пламени на горелке (разные показания для микропроцессора и ASIC) • неисправность электроники • неисправность ионизационного электрода или подходящего к нему провода
F.70	Недействительный номер исполнения котла для дисплея и/или электроники	Одновременно были заменены дисплей и электроника, а номер исполнения котла заново не введен
F.71	Показания датчика подающей линии не изменяются	Несправен датчик на подающей линии
F.72	Неверное показание датчика подающей и/или обратной линии	Неисправность датчика подающей и/или обратной линии
F.73	Неверный сигнал датчика давления воды (слишком низкое)	Обрыв датчика давления воды или короткое замыкание на 0 В или датчик давления воды несправен
F.74	Неверный сигнал датчика давления воды (слишком высокий). Давление >4,5 бар.	Короткое замыкание датчика давления воды на 5 В/24 В или внутренняя ошибка датчика давления воды
F.75	После 5-кратного запуска насоса не определяется повышение давления > 50 мбар	Не распознается изменение давления при включении насоса: Несправен датчик давления воды или/и насос, воздух в отопительной системе, низкое давление воды в котле, расширительный бак подключен к подающей линии
F.76	Сработало устройство защиты от перегрева на первичном тепло-обменнике	Повреждены кабель или кабельные соединения плавкого предохранителя в первичном теплообменнике или неисправен первичный теплообменник
F.77	Достигнут максимальный уровень воды в насосе отвода конденсата /отсутствует обратная связь от модуля 2 из 7	Несправен насос отвода конденсата или получен сигнал обратной связи от клапана отходящих газов (возможно только при сочетании с этими принадлежностями)
F.78	Неверная конфигурация с принадлежностью	Неправильное электро подключение с принадлежностью
F.82	Ошибка прибора для проверки анода, питающегося от постороннего источника	При неподключенном аноде, питающимся от постороннего источника, краевой штекер не вставлен/неверно вставлен в печатную плату в распределительной коробке; При подключенном аноде, питающимся от постороннего источника, анод неисправен, контакты анода или электроника имеют недопустимое электро соединение, неисправен кабель
E11	Блокировка	Перепутано подключение датчиков NTC подающей и обратной линии
E12	Блокировка	150 сек.: T1-T2 > 35K
E13	Блокировка	10 мин: (dT1/dt)> 4K/сек

con	Нет связи с платой	Помехи в связи между дисплеем и платой в распределительной коробке
nnn	нет значения	Служебная информация
F xx	нет в списке ошибок	ошибка в программном обеспечении

Коды ошибок котлов Electrolux

Газовые котлы Электролюкс отличаются высокими показателями производительности при нестабильном давлении газа и воды и в условиях пониженных средних температур. Рассмотрим коды ошибок, возникающие в газовых котлах Electrolux.

Код ошибки	Расшифровка кода ошибки	Возможные причины неисправности	Рекомендации
E01	Отсутствие розжига	Неисправен электрод ионизации	перезапустить котел, нажав кнопку сброса “RESET”
E02	Ошибка датчика дымовых газов, ошибка термостата дымоудаления		нажать кнопку термостата дымоудаления
E03	Ошибка датчика NTC отопления	— неисправность датчика NTC отопления — обрыв кабеля датчика NTC отопления	— заменить датчик NTC отопления — устранить обрыв кабеля датчика NTC отопления
Е04	Ошибка датчика NTC ГВС (бойлера)	— неисправность датчика NTC ГВС (бойлера) — обрыв кабеля датчика NTC ГВС (бойлера)	— заменить датчик NTC ГВС (бойлера) — устранить обрыв кабеля датчика NTC ГВС (бойлера)
E05	Ошибка модулятора газового клапана		Заменить газовый клапан
Е06	Ошибка датчика NTC в системе отопления	Перегрев теплоносителя котла
Е07	Неисправность циркуляционного насоса		перезапустить котел, нажав кнопку сброса “RESET”
Е08	Низкое давление в системе отопления		Произведите подпитку системы отопления, установив давление в контуре отопления в рабочем диапазоне
Е09	Ошибка предельного термостата отопления	— повышенная температура теплоносителя — неисправне предельный термостат отопления	Внизу монтажной коробки открутите два пластмассовых колпачка. Нажмите кнопки до отказа. Услышите щелчок. Котёл повторит попытку розжига.
	Горелка не зажигается	— в трубопроводах воздух — газовый кран закрыт	Откройте газовый кран
	Пламя горелки зажигается и тухнет	— нет контакта в месте соединения электрода ионизации и платы управления — неисправен электрод ионизации — некорректное электропитание («фаза» — «ноль» — подключены не верно)	Поменяйте фазировку электропитания
	Горелка зажигается хлопками	— недостаточный воздухообмен помещения котельной — неисправна задержка розжига газового клапана — неверная настройка газового клапана — недостаточное динамическое давление газа (низкое давление газа при работе котла)
	Сигнальная лампа сетевоговыключателя котла (зеленый свет) не горит	— на котел не подается напряжение — неисправный сетевой выключатель.	Проверьте сетевую автоматику квартиры и предохранители. Выполните несколько включений — выключений сетевым выключателем.
	Температура воды в котле значительно (на ±8-10С) отличается от установленной величины	— неисправный термометр — неисправный термостат
	Горелка котла во время работы блокируется, сработал аварийный термостат	Заданная температура отопления близка к максимальной температуре, котел перегревается.	Установите меньшую температуру на панели управления
	Котел не нагревает систему	— неправильный выбор мощности котла — неисправность в системе отопления — крайне низкое давление газа в сети
	При работе главной горелки слышен сильный шипящий звук	— тепловая нагрузка котла превышает номинальную мощность — препятствие теплосъёма с котла (закупорка, неисправность насоса, неподходящие размеры труб, загрязнён фильтр системы отопления и т.д.) — высокая вязкость теплоносителя, антифриза (неверный подбор теплоносителя, неверная концентрация «антифриз-вода»)
	Острые запах продуктов сгорания или газа	— засорены дымовые ходы котла, неправильное горение — внутри или снаружи котла повреждено уплотнение газовой арматуры — недостаточная тяга в дымоходе, заужен диаметр дымохода, некорректный воздухообмен.	Перекройте газовый кран, расположенный до котла (кран на опуске), проветрите помещение. Отключите котел от

Коды ошибок котлов Protherm

Газовые котлы Protherm изготавливаются из качественных материалов с соблюдением всех норм и правил. Отопительное оборудование Протерм является оптимальным по цене и качеству. Рассмотрим коды ошибок, возникающие в газовых котлах Protherm.

Расшифровка кода ошибки	Код ошибки	Возможные причины неисправности	Рекомендации
Неисправность датчика температуры нагревания (NTC2, NTC5)	F00	Датчик подачи (NTC2) отключен	– Проверьте соединение датчиков – Проверьте кабели датчиков – Проверьте датчик (замените в случае необходимости)
F01	Датчик обратки (NTC5) отключен
F10	Короткое замыкание датчика подачи (NTC2)
F11	Короткое замыкание датчика обратки (NTC5)
Неисправность датчика бойлера (NTC1)	F13	Короткое замыкание датчика: шунт вместо датчика на X16
Неисправность перегрева (97°С измерено датчиком теплового потока) (NTC2, NTC5)	F20	Нет расхода теплоносителя по контуру котла	– Удостоверьтесь, что насос работает должным образом (замените в случае необходимости) – Разблокируйте насос – Удостоверьтесь, что нагревательные краны открыты, так же как и байпасный клапан – Проверьте состояние пластинчатого теплообменника, если неисправность возникает в режие горячей воды (замените в случае необходимости) – Проверьте состояние теплового фильтра
В котле нет теплоносителя (<0,3 бар) (Cp)	F22	Протечка системы отопления Протечка ПСК Диффект расширительного бака	– Заполните систему – Проверьте расширительный бак (замените в случае необходимости) – Удостоверьтесь, что протечек нет
Достигнута максимальная разница между температурами подачи и обратки (35°С) (NTC2, NTC5)	F23	Проблемы с циркуляцией теплоносителя (малый расход)	– Проверьте разъем датчиков теплового выхода и возврата – Проверьте скорость насоса – См. также решение для кода неисправности F20
Неисправность циркуляции теплоносителя (температура поднимается бысрее чем 10°С в секунду)	F24	Плохая работа насоса или низкое давление теплоносителя	См. неисправность F20 или: – Отопительные краны закрыты, байпас не работает – Насос отключен или заблокирован
Поступление продуктов сгорания (только для вариантов с открытым дымоходом) (К11)	F25	Устройство защиты (К11) в отводе тяги обнаружило избыток дыма	– Проверьте выхлопную трубу (разъем, длину, диаметр, не блокируется ли она или дымоход) – Проверьте поступление воздуха в помещение – Проверьте термостат (замените в случае необходимости) Примечание: Использование электрической вытяжки в помещении с котлом — запрещены
Отсутствие необходимого элетрического тока через двигатель газового клапана	F26	Шаговый двигатель отключен или неисравлен	– Проверьте разъем шагового двигателя – Проверьте двигатель (замените в случае необходимости)
Поступления сигнала пламени (ток ионизации) не смотря на закрытый газовый клапан	F27	Нарушение логики процесса	– Проверьте электрод ионизации (определения пламени) (замените в случае необходимости) – Проверьте основную плату котла (замените в случае необходимости) – Проверьте герметичность газовой арматуры
Не обнаружено пламя во время розжига Потеря пламени во время работы горелки (FL)	F28 F29	Недостаточность или отсутствие газа Неверные установки газового клапана Газовый клапан неисправлен Электрод розжига несправлен Плохое заземление Нагар на электроде ионизации Коррозия электродов Неисправна система зажигания и контроля пламени	– Проверьте газопровод (кран газа открыт) – Проверьте газовый клапан (замените в случае необходимости) – Проверьте настройку газового клапана – Проверьте соединение контура розжига – Проверьте наличие коррозии и повреждений на электродах (замените в случае необходимости)
Неисправность дифференциального реле (моностата/прессостата) (Pr)	F33	Выключатель не переходит в положение ВЫКЛ (OFF) когда вентилятор находится в положении ВЫКЛ (OFF)	– Проверьте дифференциальное реле (замените в случае необходимости) – Проверьте засорение в тракте системы контроля расхода воздуха (трубка Пито, импульсная трубка) – Проверьте засорение или обледенение в тракте дымоудаления и забора воздуха – Проверьте возможность возникновения подпора фронтального ветра
Неисправность кодирующего резистора (платы упраления)	F42	Кодирующий резистор не в ожидаемом значении	– Проверьте кодирующий резистор (R1) на схеме (замените плату в случае необходимости резистора) – Неисправность может возникнуть попеременно с неисправность F70, если в монтажном меню был введен одибочный код продукта
Ошибка напряжения e-BUS	F49	Ошибка сети e-BUS Короткое замыкание на контакте e-BUS	– Проверьте сетевое напряжение e-BUS
Неисправность главной платы контура	F61	Неисправность управления газового клапана	– Проверьте все подключения к основной плате контура – Проверьте электронную плату (замените в случае необходимости) – Проверьте код продукта – Перезапустите котел
F62	Неисправность закрытия газового клапана
F63	Неисправность памяти основной платы контура
F64	Быстрые измерения параметров датчика теплового потока и возврата
F65	Темпаратура основной платы контура слишком высока
F67	Неисправность сигнала пламени на основной плате контура
Колебания сигнала пламени (FL)	F68	См. неисправность F28	См. неисправность F28
Пользовательский интерфейс не совместим с основной платой контура	F70	Неверный код продукта	– Проверьте код продукта – Проверьте идентификационный номер карты
Постоянная разница температур между датчиком подачи и обратки (NTC2, NTC5)	F72	Несоответствие температур теплового потока и возврата (постоянная разница)	– Проверьте разъем датчика температуры – Проверьте датчик (замените в случае необходимости)
Неисправность датчика давления теплового контура (Ср)	F73	Датчик давления закорочен или отключен	– Проверьте разъем датчика – Проверьте датчик
F74	Электрическая неисправность датчика давления
Неисправности внешнего оборудования (на момент печати данного документа	F77	Неисправен насос отвода конденсата Идет сигнал обратной связи от клапана отходящих газов	– Проверьте насос отвода конденсата (замените в случае необходимости) – Проверьте клапан отходящих газов (замените в случае необходимости)
В котле отсутвует теплоноситель: температура не повышается при зажженной горелке (NTC2, NTC5)	F83	Контур не обезвоздушен должным образом	См. неисправность F22
Постоянная разница температур между датчиком подачи и обратки (NTC2, NTC5)	F84	Датчик температуры, потока и возврата перевернут или отключен Неисправный датчик температуры	– Проверьте разъем датчика температуры – Проверьте датчик (замените в случае необходимости)
Неисправность датчиков подачи и обработки (NTC2, NTC5)	F85	Датчик температуры потока и возврата подключены к одной и той же трубе	Проверьте разъем датчика температуры
Неисправность пользовательского интерфейса (не отображается)	—	Неисправна плата интерфейса или плохое соединение	– Проверьте разъем основной платы контура – Замените плату интерфейса

Устранять ошибки газовых котлов самостоятельно не рекомендуется. Лучше обратиться за помощью к квалифицированному специалисту. В каталоге нашего магазина вы сможете найти запасные детали на газовые котлы любого поколения. Все комплектующие имеют длительный срок службы и могут обеспечить бесперебойную работу оборудования.

Строительные технологии

Обновлено: 04.09.2023

Читайте также:

баварская плитка для отделки дома 91 фото
бери и делай обои покраска 85 фото
выбор места установки разветвлений пожарных лестниц в зависимости от обстановки на пожаре 86 фото

Технические характеристики:
• Производитель: Caloris
• Совместимый газ: природный газ (G20)
• Мощность входная/выходная: 26.3/23.7 kW
• Минимальная мощность обогрева входная/выходная: 10.5/9.3 kW

Дополнительные характеристики:
• Давление газа: 2000 Pa
• Электро мощность: 110 W
• Давление воды для горячей воды / обогрева: 0.05-0.7 MPa / 0.05-0.3 MPa
• Регулировка температуры для горячей воды / обогрева: 30-60°C / 30-80°C
• Объём горячей воды: 13.6 кг/мин (∆t=25k)

Комплектация:
• Котел настенный газовый Caloris SL-TL24
• Коаксиальная труба

Физические параметры:
• Размер: 70x33x40 см
• Вес: 36.5 кг

Гарантия: 3 года

* Производитель оставляет за собой право вносить изменения в характеристики, комплектацию, цвет и дизайн товара без предупреждения. Магазин не несет ответственность за изменения внесенные производителем.

Источник

Строительные технологии

МЕНЮ

Обновлено: 28.11.2023

Читайте также:

бюджетный двухэтажный дом с террасой 93 фото
жираф для шлифовки стен 84 фото
белый гиперпрессованный кирпич дом 97 фото

Источник

Опубликовано 25-11-2023

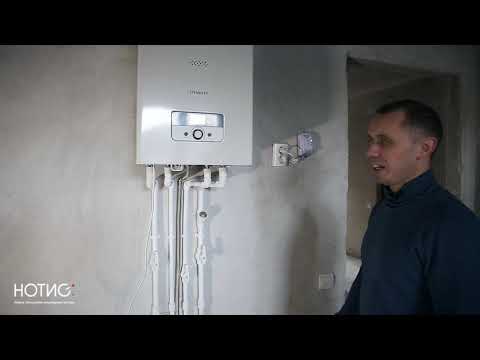

Инструкция по запуску котла Dynasty от АО Нотис — YouTube фотокартины

Фотогалерея: термостат, комнатный термостат, dynasty 400, не греет воду, dynasty 800, подключить термостат, схема подключения, подключение термостата, двухконтурный котел, терморегулятор, аргонодуговой сварки, запуск котла.
