На этой странице собраны инструкции по сборке роботов или механизмов из стартового образовательного набора LEGO MINDSTORMS Education EV3 (45544). Кроме инструкций вы найдёте здесь видео, показывающие возможности собранных моделей, и демонстрационные программы. Для некоторых моделей даны рекомендации, с помощью каких приложений можно дистанционно управлять роботами и как настраивать эти приложения.

Имея под рукой образовательный набор LEGO Mindstorms EV3 (45544) и шарики для пинг-понга вполне можно собрать пушку, стреляющую шариками. Пушкой можно управлять со смартфона с помощью приложения RoboCam.

Если вы горите желанием сделать робота с большими колёсами из образовательного набора LEGO Mindstorms EV3 (45544), но у вас нет таких колёс, не расстраивайтесь. Вы можете изготовить их самостоятельно из толстого гофрированного картона. Как сделать робота с большими картонными колёсами, чтобы колёса нормально крутились и не отваливались, я предлагаю вам прочитать в этой статье.

Мне очень понравился проект робота-художника EV3 Print3rbot, в котором, к сожалению, используются нестандартные детали, которые нужно печатать на 3D-принтере. Я решил собрать такого же робота, но используя детали только из образовательного набора LEGO Mindstorms EV3 (45544). И у меня это получилось, правда, пришлось добавить ещё резинок.

Роботом, собранным из конструктора LEGO Mindstorms EV3, вы легко можете управлять дистанционно от первого лица. Для этого вам дополнительно понадобится два смартфона, с установленным приложением RoboCam на один из них. Давайте познакомимся подробнее с приложением RoboCam и научимся им пользоваться.

Используя конструктор LEGO MINDSTORMS EV3 и веб-камеру, вы сможете провести эксперимент по обнаружению лиц в помещении. Для эксперимента подойдёт любой колёсный робот EV3, который умеет вращаться на месте, и на который вы сможете закрепить веб камеру. Робот будет сканировать помещение, поворачиваясь вокруг, а, увидев лица, будет останавливаться и дёргаться столько раз, сколько лиц увидел.

С помощью веб-камеры и образовательного набора конструктора LEGO MINDSTORMS Education EV3 (45544) вполне можно сделать робота, отслеживающего двигающийся объект. Робот сможет не только поворачивать камеру в сторону объекта, но и выдерживать определённую дистанцию до него, т.е. подъехать поближе, если объект удаляется от камеры, или отъехать подальше, если объект приближается. О том, как это сделать поговорим в этой статье.

Гимнаста выполняющего различные упражнения на турнике сделать достаточно просто, если у вас есть образовательный конструктор LEGO MINDSTORMS Education EV3 (45544). Я научил гимнаста выполнять три упражнения, а вы можете научить его и другим различным трюкам.

Гоночную машину, имитирующую болид формулы 1, можно сделать с помощью образовательного набора LEGO MINDSTORMS Education EV3 (45544). В машине сидит водитель и держится за руль. Машина дистанционно управляется с Android-смартфона.

Робот мойщик пола передвигается за счёт поворотов двух дисков параллельно полу. С помощью резинок на диски можно закрепить смоченные моющим раствором тряпки и тогда ваш пол станет немного чище.

Этот робот с клешнёй умеет не только хватать, но и приподнимать предметы. И оба эти действия он делает с помощью всего одного мотора. А за счёт резиновых кончиков клешни, робот может приподнимать даже скользкие предметы. Ну и конечно, то, что робот схватил, он может перевезти на другое место.

Селеноход – это луноход, созданный российской командой для участия в конкурсе Google Lunar X PRIZE. В настоящий момент проект закрыт, но интересная конструкция с не менее интересной системой передвижения по лунной поверхности остались. С помощью стартового образовательного набора LEGO MINDSTORMS Education EV3 (45544) возможно собрать модель Селенохода, который будет передвигаться по такому же принципу и так же поднимать и опускать «голову».

В базовом образовательном наборе LEGO Mindstorms Education EV3 (45544) оказалось достаточно шестерёнок и других деталей, чтобы собрать часы с часовой и минутной стрелками. Кроме того, что часы точно отображают время, они издают звуковой сигнал каждый час.

В образовательном наборе конструктора Mindstorms Education EV3 всё обучение робототехники в классе ведётся с помощью приводной платформы, на колёсном ходу. Мне же захотелось сделать точно такую же платформу, чтобы на неё точно также можно было установить все датчики, но только, чтобы она передвигалась с помощью гусениц.

Этот робот с клешнёй умеет не только хватать, но и приподнимать предметы. И оба эти действия он делает с помощью всего одного мотора. А за счёт резиновых кончиков клешни, робот может приподнимать даже скользкие предметы. Ну и конечно, то, что робот схватил, он может перевезти на другое место.

Для сборки робота c клешнёй я предлагаю инструкцию, а для быстрого старта – демонстрационную программу:

1. После старта робот «делает зарядку» — разминает клешню. А как же иначе? Зарядку нужно делать всем!
2. После зарядки робот сканирует пространство перед собой на расстоянии до 30 см., поворачиваясь на угол от -90 до +90 градусов (0 градусов – это стартовое положение).
3. Если предмет обнаружен, робот подъезжает к нему хватает, едет обратно, разворачивается назад на угол -180 или 180 (смотря, что ближе), проезжает на 10 – 30 см. (первый раз на 30 см., второй — на 20 и третий — на 10) и бросает его. Затем возвращается назад.
4. Когда собрано 3 предмета, робот засыпает: программа останавливается.

Вот схема движения робота:

Работу программы в действии можно посмотреть на видео:

Также роботом с клешнёй можно управлять с помощью мобильного приложения RoboLiterate:

Вот видео (обратите внимание, что ползунок справа нужно чуть приподнять наверх, чтобы клешня хорошо хватала предметы):

Инструкция для сборки робота с клешнёй и демонстрационная программа ниже:

Инструкция для сборки робота с клешнёй из базового набора конструктора LEGO Mindstorms Education EV3 (45544).

В версии 2 (от 14.10.2016): датчик расстояния отодвинут чуть вперёд, за счёт чего кнопка за ним (порт 1) нажимается правильно, также под модулем EV3 выделено больше места, чтобы вилки проводов ни во что не упирались.

Демонстрационная программа для робота с клешнёй, собранного из базового набора конструктора LEGO Mindstorms Education EV3 (45544).

Для запуска программы требуется ПО LEGO Mindstorms Education EV3 версии 1.1.1 или выше.

Ещё один способ управления роботом с клешней показан на этом видео:

Гоночную машину, имитирующую болид формулы 1, можно сделать с помощью образовательного набора LEGO MINDSTORMS Education EV3 (45544). В машине сидит водитель и держится за руль. Машина дистанционно управляется с Android-смартфона.

Для управления машиной я воспользовался приложением EV3 Numeric Pad (см. картинку ниже). Приложение позволяет сделать управление по своему алгоритму. Вот какие шаги нужно выполнить, чтобы управлять этой гоночной машиной с помощью EV3 Numeric Pad:

• • • • Запустить приложение EV3 Numeric Pad и подключите его через Bluetooth к EV3.
      • Запустите демонстрационную программу на EV3 (перед запуском обязательно установите передние колёса прямо).
      • Можно управлять.

      Принцип работы приложения EV3 Numeric Pad следующий: когда вы касаетесь голубого прямоугольника и водите по нему пальцем, вы тем самым передвигаете по нему красную мишень. В это время приложение постоянно передаёт координаты мишени (по осям X и Y) модулю EV3. Координата по оси X – передаётся в диапазоне от -100 до 100 в почтовый ящик с именем «x», а координата по оси Y – тоже передаётся в диапазоне от -100 до 100, но в почтовый ящик с именем «y» (слева сверху отображаются текущие числа переданные EV3).



      Демонстрационная программа racing-car.ev3, которую вы можете скачать ниже, считывает координаты из ящиков «x» и «y» и преобразует следующим образом: координата по оси X преобразуется в повороты передних колёс вправо и влево, а координата по оси Y преобразуется в скорость вращения задних колёс. Как только вы отрываете палец от экрана, красная мишень возвращается в центр голубого поля, модулю EV3 передаются координаты 0, 0 и, соответственно, передние колёса возвращаются в прямое положение, и задние колёса останавливаются.

      Нижняя полоска работает аналогично верхнему квадратному полю, но она передаёт значения от -100 до 100 в почтовый ящик с именем «z». Если вы прикоснётесь здесь пальцем слева или справа от центра, то демонстрационная программа заставит машину посигналить.

      Вместо программы EV3 Numeric Pad вы можете использовать её более продвинутый аналог EV3 Numeric Pad+ (см. картинку ниже), в которой есть ещё 4 дополнительные кнопки, по нажатию на которые, вы можете запрограммировать дополнительные действия. Номера нажатых кнопок будут приходить в почтовый ящик с именем «w». Вот что вы можете попробовать запрограммировать сами при нажатии на дополнительные кнопки:

      • • • • Помощь водителю при развороте: после нажатия на кнопку, машина самостоятельно совершает разворот на 180 градусов, попеременно двигаясь вперёд-назад и поворачивая руль то влево, то вправо.
            • Помощь водителю при парковке: устанавливаем машину рядом с местом, куда нужно парковаться, нажимаем запрограммированную кнопку, и машина сама паркуется.
            • Сигнализация: установка и снятие с охраны — пока машина на охране она не может ехать, а при обнаружении препятствия рядом с датчиком расстояния включается сирена и начинает мигать красным светом светодиод. Ещё можно подключить гироскоп и с помощью него определять, что машина под охраной стоит неподвижно, а как только машину кто-нибудь двигает, тоже включать тревогу.



            Помимо того, что в программе EV3 Numeric Pad+ есть дополнительные кнопки, здесь можно выбирать между двумя вариантами имён почтовых ящиков. Это могут быть ящики с именами «w», «x», «y» и «z» (по умолчанию) или «a», «b», «c» и «d». Т.е. вы сможете запрограммировать сразу два пульта в одном.

            Инструкция для сборки гоночной машины формула 1 из базового образовательного набора конструктора LEGO Mindstorms Education EV3 (45544).

            Демонстрационная программа для гоночной машины формула 1, собранной из базового набора конструктора LEGO Mindstorms Education EV3 (45544).

            Для запуска программы требуется ПО LEGO Mindstorms Education EV3 версии 1.1.1 или выше.

            Кроме первой версии машины вы можете сделать версию машины с увеличенной скоростью движения. В скоростной версии добавлены шестерёнки, благодаря которым машина потеряет в мощности, но сможет ехать в 5 раз быстрее. Разница при сборке только в креплении задних колёс (различаются шаги 18, 24, 25 и 26, а шаг 29 превращается в шаги 29 – 35 в скоростной версии). Для этой версии нужно использовать другую демонстрационную программу.



            Инструкция для сборки гоночной машины формула 1 (скоростная версия) из базового образовательного набора конструктора LEGO Mindstorms Education EV3 (45544).

            Демонстрационная программа для гоночной машины формула 1 (скоростная версия), собранной из базового набора конструктора LEGO Mindstorms Education EV3 (45544).

            Для запуска программы требуется ПО LEGO Mindstorms Education EV3 версии 1.1.1 или выше.

            Ещё один способ управления гоночной машиной показан на этом видео:



            На видео показана самая простая автоматическая трансмиссия, построенная из кубиков LEGO. Это двухступенчатая коробка передач с фрикционным сцеплением. Переключение передач плавное. Трансмиссия используется в автомобиле LEGO, а также можно использовать такую коробку в радиомоделях. На автомобиле установлена камера, чтобы увидеть переключение передач во время движения в замедленном видео. Автор сам разработал этот тип трансмиссии. Если кто-нибудь из вас знает или видел подобную передачу, пожалуйста, оставьте информацию в комментариях.

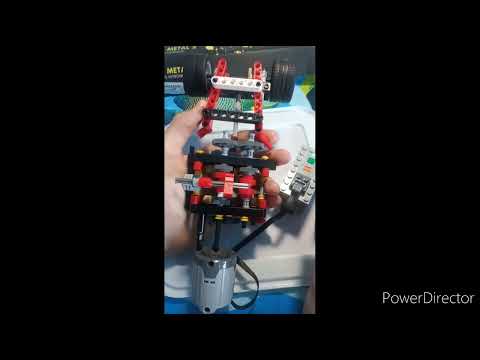

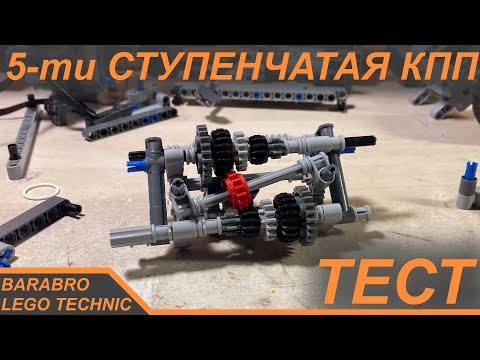

            Это пример исполнения коробки передач из Лего. В данном случае коробка четырёхскоростная, но можно собрать и другие конструкции.



            Вязаная сумка крючком — то, что нужно для лета. Женская сумка — это не только предмет для переноски нужных вещей, но и красивый аксессуар, способный придать облику законченность и стильность
