Запись № 103 «5 вещей, которые нужно знать о кондиционере»

…

Впереди жаркая пора, майские праздники, отпуска, путешествия и долгие стояния в пробках среди раскаленного металла и асфальта. Самое время узнать 5 вещей о своем кондиционере, прежде чем нажать заветную кнопку A/C.

Не делай слишком холодно

Понимаю, что очень хочется после тридцатиградусной жары на улице, наконец-то почувствовать прохладу. Но резкий перепад «жара-прохлада» — это настоящий стресс для организма человека. Простудится или заболеть ангиной можно на раз-два. Чтобы этого не произошло, понижать температуру в салоне нужно постепенно. В идеале она должна быть на 3-5 градусов ниже уличной. Скажем, если на улице плюс 30, в машине должно быть 25-27 градусов. После 15 минут в такой температуре, организм привыкает к ней и можно понижать температуру дальше.

Если же, например, машина полдня стояла на солнцепеке, прежде чем ехать, салон лучше проветрить. Откройте минут на 5 все окна или включите режим рециркуляции воздуха, установите кондиционер на минимум, закройте двери и окна и выйдете на 1-2 минуту на улицу. Потом переведите кондиционер в режим забора воздуха с улицы и выставьте температуру по принципу, описанному выше.

Не направляйте воздух на себя и на стекло

Если машина долго стояла на солнце, а вы решили охладить салон по полной программе и направили весь холодный воздух на стекло, оно может треснуть от перепада температур. Направлять дефлекторы обдува на себя – тоже плохая идея, если не хотите простудиться. Можно, конечно, быстренько освежиться, направив поток холодного воздуха на лицо, но через минуту отводите поток от себя и направляйте просто вглубь салона.

Меняйте салонный фильтр

Примерно через 15 000 км салонный фильтр, который призван уберечь вас от пыли, грязи, бактерий и всего остального, напрочь забивается и вместо освежающего потока на вас дует едва заметный прохладный ветерок. Если вы не меняли салонный фильтр уже год, пока не наступила настоящая жара, настоятельно рекомендуем заменить его. Он стоит недорого и это самый простой и дешевый способ профилактики кондиционера.

Если фильтр новый, но кондиционер все равно не холодит. Скорее всего, проблема в хладагенте. Нужно заехать на СТО, точно выяснить причину утечки, устранить её и наслаждаться прохладой.

Если при включении кондиционера в салоне начинает вдруг странно пахнуть, срочно посетите сервис. Скорее всего, внутри испарителя кондиционера поселилась бактерия-паразит легионелла, плесень и грибок. Если долго дышать таким воздухом, запросто можно заболеть болезнью, которую сложно отличить от пневмонии. Последствия могут быть весьма плачевны. Особенно если ездите в машине с ребенком.

К счастью в большинстве случаев можно обойтись без замены испарителя, просто продезинфицировав его ультразвуком или озоном. Если же без замены не обойтись, то имейте в виду, что сейчас уже продаются испарители, имеющие специальное антибактериальное покрытие.

Следите за температурой двигателя

Если видите, что стрелка температуры двигателя заползает в зону, в которой раньше не была, самое время почистить радиаторы. Мыть на обычной мойке их не рекомендуется, потому что можно запросто давлением повредить соты и тогда все будет ещё хуже. Лучше обратиться в профессиональный сервис, где радиаторы снимут и прочистят не таким варварским способом. Особое внимание нужно обращать на стрелку температуры в пробке, когда система климат-контроля и охлаждения двигателя испытывают пиковые нагрузки.

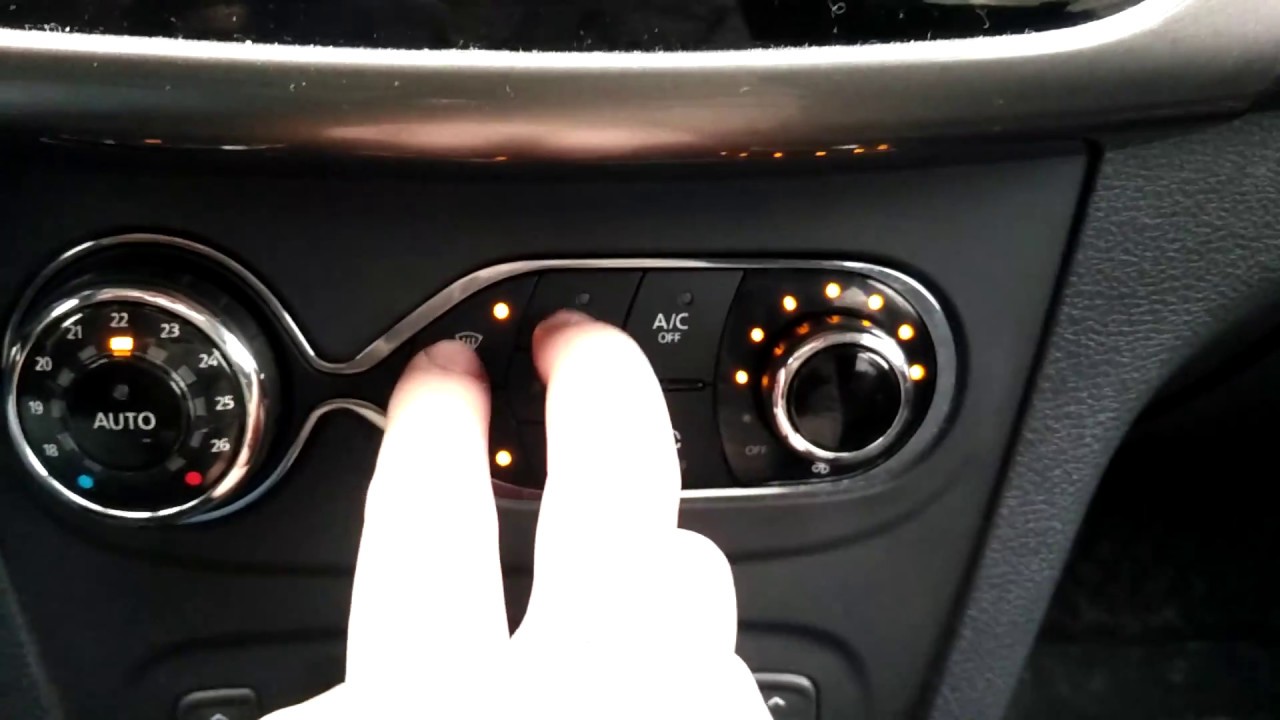

Пришло время для отзыва о системе климата в наших машинах, может быть, тоже кому-то будет полезно.
До этого был опыт использования обычного кондиционера, с другими системами не знаком. Если посмотреть на прайс-листы конкурентов, становится понятно, что сам климат встречается только в более-менее дорогих комплектациях, предполагается, наверное, что в бюджетной машине хватит и обычного кондиционера. Такие размышления во многом оправданы — вот смотрите, есть максимальная комплектация, например, у Rio с экокожей на сидениях, но ведь вы все равно получите бюджетную машину, такую же, как и в менее дорогих вариантах, лучше ехать она от этого не станет. А вот, например, более дорогие Ceed и Cerato даже в самых дешевых комплектациях без всего «лишнего» как раз будут ехать лучше, т.к. это машины уже другого уровня. В моем случае, хотелось уже попробовать что же такое климат-контроль, пусть даже и однозонный, пассажиры на заднем ряду бывают редко, обойдемся и без воздуховодов сзади. Помимо функций, приборная панель выглядит заметно лучше в таком оснащении.
При использовании системы вырастает потребление бензина по сравнению с кондиционером, это легко проверяется. По замерам, разница где-то 0,5-0,7 литра в городском цикле, кондиционер работал при этом на 1/2-х единицах, т.е. совсем экономия, но достаточно для охлаждения в 30-градусную жару. Однако, это всё хорошо, но зачем тогда покупать климат, если не устраивает расход? Согласен, климат радует своей простой, стало жарко — охлаждает сильнее, потом работает тише и не так интенсивно, пытается держать какую определенную температуру. На достоверность показаний не претендую, система нужна прежде всего для автоматизации процесса, а не для того, что сверять ее показания с термометром. Хотя кому-то эта разница покажется минимальной, мол, выставил мощность кондиционера и не трогаешь, примерно тоже самое. Возможно.
Интересно, что в сильную жару (больше 30 градусов) климат работает так активно, что у машины заметно пропадает тяга, вы еле-еле едете, разгоняться сложно, даже ускориться не получится, машина идет очень плавно. Выключаешь автоматический режим и переходишь к кондиционеру — тяга появляется, сразу все нормально. Если на улице не так жарко, то и разницы особой в динамике не заметить.
Если хотите экономить до последнего, то да, наверное, можно остановиться и на простом кондиционере. Когда у вас нет какой-то опции, начинает казаться, что она такая важная, а получив ее, понимаешь, не такая уж и большая была разница. Тем не менее, уже не хочется возвращаться к обычному кондиционеру, это точно.

Пример: Перед человеком, разбирающимся в электрике, встал вопрос: как продиагностировать неработающий кондиционер на Renault Logan простейшим способом и выяснить, виновата ли электрика, или надо ехать в сервис по обслуживанию кондиционеров для углубленной диагностики? Рассмотрим правильный ответ.

Logan оборудован простым кондиционером с ручным управлением. Система включает в себя два теплообменника, компрессор, приводимый от двигателя, редуктор, ресивер-осушитель и датчик давления хладагента. Когда система выключена, хладагент в системе находится под давлением 5-7 бар. Важно, что давление хладагента зависит от температуры; цифры приведены для температуры 20 °С.

1. Конденсатор 2. Ресивер 3. Датчик давления 4. Клапан для заправки и выпуска хладагента в трубопроводе высокого давления 5. Испаритель 6. Электровентилятор отопителя 7. Редуктор 8. Клапан для заправки и выпуска хладагента в трубопроводе низкого давления 9. Компрессор 10. Электровентилятор системы охлаждения

При включении системы компрессор начинает сжимать хладагент, обеспечивая на выходе давление около 10-12 бар. В конденсаторе, стоящем перед радиатором двигателя, газ интенсивно охлаждается и переходит в жидкое состояние. В ресивере хладагент проходит очистку и осушение. По трубке он поступает в редуктор, представляющий собой дроссельный клапан, на выходе из которого давление и температура резко снижаются до 1 бар и -7 °С соответственно. Таким хладагент поступает в испаритель, переходя из жидкого агрегатного состояния в газообразное. Проходящий через испаритель воздух отдает тепло хладагенту, а сам становится более холодным. Из испарителя хладагент поступает к компрессору, и цикл повторяется.

Напомним условия, при которых кондиционер включается. Помимо нажатой кнопки А/С должен работать вентилятор отопителя. А еще включение зависит от показаний датчика давления хладагента. Блок управления разрешит включение, когда датчик зарегистрирует от 2 до 24 бар. Тогда замкнется электромагнитная муфта и вращение от приводного ремня станет передаваться на вал компрессора. При выходе давления за эти пределы компрессор отключается. Кстати, при работе кондиционера включается электровентилятор системы охлаждения.

Теперь главный вопрос: как проверить, какая из систем кондиционера забарахлила — электрика или гидравлика?

Чтобы убедиться в исправности электрической части, нужно сымитировать рабочее давление. Для этого отсоединяем разъем от датчика давления (перемыкать что-либо в разъеме не стоит) и отворачиваем датчик от трубки (конструкция клапана такова, что утечки хладагента не будет). Очищаем датчик и подключаем к разъему. При нажатой кнопке кондиционера и включенном вентиляторе отопителя подаем воздух от шинного компрессора в рабочую полость датчика. При показаниях манометра выше 2 бар компрессор кондиционера должен со щелчком включиться, а нагрузка на двигатель должна увеличиться. Если так и произошло, вся электрика, включая датчик давления, исправна. И если прохлады нет, значит в системе недостаточно хладагента. Предстоит визит в специализированный сервис для диагностики утечек, устранения негерметичности и заправки.

А электроцепи проверяем по стандартному алгоритму. Смотрим предохранитель, реле включения заменяем таким же, например от противотуманных фар. Проверяем, подается ли напряжение на муфту включения компрессора. Если подается, а включения нет — неисправна электромагнитная муфта. (автор: Дмитрий Спиридонов)

Кондиционер позволяет создать в автомобиле оптимальные и максимально комфортные для человека условия, не зависимо от погоды на улице. Особенно важной система становится летом, в жаркую погоду, когда в нагретой на солнце машине становится очень неуютно. Рассмотрим особенности и устройство кондиционера Рено Логан, какие основные элементы входят в его состав и каким образом осуществляется его работа.

Устройство кондиционера Рено Логан

Система кондиционера Рено Логан тесно связана с системами вентиляции и отопления машины. Ее рекомендуется запускать только с закрытыми окнами, так как в закрытом салоне она работает наиболее эффективно. Микроклимат салона формируется за счет смешивания нагретого и охлажденного воздуха. Установленный в кондиционере блок охлаждения позволяет снизать температуру и уменьшить влажность, а также препятствует скапливанию пыли.

Электрическая схема кондиционера Рено Логан

Схема подключения кондиционера Рено Логан соответствует рисунку, который приведен выше. С климатической системой напрямую связан блок управления электрическим оборудованием. Также есть отдельный блок управления системой – по нему настраивается вращение вентилятора.

Составляющие автокондиционера

Систему делят на участки низкого и высокого давления.

• К части низкого давления – ее еще называют всасывающей – относятся испаритель, трубопровод – по нему фреон транспортируется для всасывания компрессором. Там же закреплен штуцер низкого давления.
• К стороне высокого давления – нагнетающей – относятся конденсатор кондиционера для Логан, ресивер-осушитель, расширительный клапан, трубопровод со штуцером высокого давления.

Компрессор (или насос кондиционера) – основной задачей является обеспечение сжатия и циркуляции фреона внутри системы. В состав компрессора входи муфта, запускающая компрессор.

Испаритель – используется для охлаждения воздушных масс, нагнетаемых компрессором. Там его температура понижается до 6-12 град. Цельсия.

После запуска муфты начинается всасывание и сжатие хладагента, находящегося в газообразном состоянии. Газ нагревается и передается в конденсатор, где становится жидкостью. Нагретая жидкость отправляется в ресивер-осушитель, фильтруется и переходит в расширительный клапан ТРВ, а там испаряется, образуя пар -2 градуса Цельсия (2 бар). Затем она поступает в испаритель, переходя в газообразный вид. Газ вновь всасывается в компрессор и цикл повторяется.

Кондиционер Рено Логан 2016 – инструкция

Летом температура в авто может превышать 60 град. Цельсия. Для создания более комфортной обстановки рекомендуется его проветрить, а после закрыть окна и включить кондиционер. Кнопка кондиционера Логан находится под магнитолой в центральной части панели управления.

Фото кнопки кондиционера

В Логане есть одна особенность – выключатель кондиционера крепится не самыми надежными фиксаторами, но для него предусмотрены дополнительные крепежи в виде двух шурупов, которые на заводе не устанавливаются. Из-за этого кнопка может отходить и в какой-то момент перестать работать. Все, что нужно сделать в данной ситуации – это поставить шурупы.

• Важное правило: в зимний период, как правило, кондиционером в машине не пользуются. Тем не менее, его нужно периодически запускать, чтобы сохранять работоспособность всей установки.
• Есть мнение, что двигатель в машине с кондиционером нагревается более интенсивно – из-за этого специалисты рекомендуют не пренебрегать периодической проверкой антифриза.

Кондиционер в машине пригодится не только летом – когда на улице высокий уровень влажности, нужно включать кондиционер для того, чтобы окна машины не запотевали. При работающей системе влага уходит через испаритель, а в салон поступает сухой воздух. Кстати, из испарителя вода уходит через специальные трубки, поэтому периодически вы можете наблюдать ее под машиной. Это совершенно нормальное явление, и беспокоиться в данном случае не нужно.

Характеристики кондиционера Рено Логан:

• количество хладагента: 805-875 грамм,
• компрессор: Sanden SD7 V16 / SD7 V12,
• подходящее масло: Sanden SP 10 (135 мл),
• хладагент типа R134a.

Правила обслуживания кондиционера в Логан:

• Обязательно следить за уровнем хладагента.
• Чистить и продувать конденсатор с радиатором.
• Периодически проверять на засор систему слива конденсата.
• При замене составляющих необходимо менять ресивер-осушитель и делать откачку лишнего воздуха.

Схема кондиционера Рено Логан

Это важно знать!

Рено Логан – работа кондиционера

Предохранитель кондиционера Рено Логан

Предохранитель кондиционера Логан расположен под капотом. Он имеет обозначение F07 (номинальный ток 40 A).

Реле кондиционера Рено Логан:

• К 4 кондиционера;
• К 3 малой скорости вентилятора;
• К 2 большой скорости вентилятора.

Отзывы о кондиционере Рено Логан

Как и в любой другой машине, динамика Логана с включенным кондиционером несколько снижается. Чуть более медленным становится разгон, но в целом, разница в работе автомобиля с включенным кондиционером и без него минимальна. Это было еще в первом Логане, в автомобилях 2006-2007 годов и сохранилось в Рено Логан 2.

При возникновении в системе неисправностей вы можете обратиться в сервис или отремонтировать кондиционер Рено Логан самостоятельно по инструкциям с сайта. Для проведения работ необходимо приобрести ремкомплект кондиционера. В него входят уплотнительные кольца.

При необходимости заменить устройство вы можете купить составляющие кондиционер на Рено Логан в магазине автозапчастей. Цена на компрессор начинается от 17 тыс. рублей, конденсатор можно приобрести за 4-5 тыс. рублей.

Системы вентиляции, отопления и кондиционирования воздуха, установленные на автомобиле, эффективно действуют при закрытых окнах и представляют собой единый комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды.

Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха, очищает его от пыли. Отопитель повышает температуру воздуха при любых режимах работы системы.

Комплекс обеспечивает малоинерционное регулирование температуры воздуха практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и через воздухонагнетатель, расположенный перед ветровым стеклом. Воздух из воздухонагнетателя может поступать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла корпуса отопителя.

При езде на скорости 100 км/ч с открытыми окнами, на 4% повышается расход топлива.

Переключатели блока управления системой вентиляции и кондиционирования:
1 — выключатель кондиционера;
2 — режимы работы кондиционера;
3 — температура подаваемого воздуха в салон;
4 — включение рециркуляции воздуха;
5 — распределение потоков подаваемого воздуха в салон.

Чтобы подаваемый в салон воздух начал охлаждаться, нажмите на кнопку включения кондиционера (только для автомобилей укомплектованных кондиционером). При работе кондиционера на копке горит контрольная желтая лампа. Для выключения кондиционера повторно нажмите кнопку.

Кондиционер не включается при установленном переключателе режимов в положении «0» (вентилятор выключен), а также при температуре окружающего воздуха ниже 0 °С. Это лишь меры предосторожности, предусмотренные производителем и они не являются признаком поломки.

При длительных поездках в условиях интенсивного городского движения возможно снижение производительности работы кондиционера. Это также не является признаком неисправности и при нормальных дорожных условиях кондиционер возобновит работу в прежнем режиме.

Не рекомендуется включать кондиционер при работе двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и др.), это может привести к быстрому перегреву силового агрегата.

В таких случаях нужно наблюдать за показаниями температуры охлаждающей жидкости. Если она начала превышать допустимое значение, нужно сразу выключить кондиционер.

Чтобы увеличить интенсивность подачи воздуха в салон при движении или обеспечить подачу воздуха в неподвижном автомобиле, переключите выключатель вентилятора воздухонагнетателя в один из четырех режимов работы.

С помощью рукоятки регулятора температуры можно изменять температуру подаваемого в салон воздуха. Выставляем положение рукоятки ориентируясь по цветовой шкале, на которой синий цвет соответствует холодному воздуху, а красный — горячем. Находясь в центральном положении, рукоятка соответствует подачи воздуха с температурой окружающей среды.

Чтобы включить режим рециркуляции, нужно перевести рычаг в правое крайнее положение. В этом режиме воздух снаружи не поступает в салон, а вентилятор воздухонагнеталя создает циркуляцию воздуха внутри салона. Этот режим используют чтобы быстро прогреть салон в холодное время года и при высокой запыленности окружающего воздуха.

Длительное включение режима рециркуляции во время движения автомобиля приводит к запотеванию стекол.

Чтобы выбрать направление подачи воздуха, переключите рукоятку регулятора в одно из четырех положений (по часовой стрелке):

• подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
• подача воздуха в верхнюю и нижнюю части салона (через боковые и центральные сопла панели приборов, а также через нижние сопла корпуса отопителя);
• подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя);
• подача воздуха на ветровое стекло (через сопла обдува ветрового стекла).

При разных комбинациях включения переключателей на блоке управления системой отопления и вентиляции можно получить такие режимы работы системы:

– Максимальное охлаждение. Подходит для жаркой погоды и для охлаждения салона после того, как автомобиль постоял на солнце. Рекомендуется перед этим открывать на время окна, чтобы выпустить горячий воздух. Выключатели кондиционера и рециркуляции – включены.

— Нормальный режим охлаждения. Подходит для умеренно теплой погоды как на городских дорогах, так и за городом. Выключатель кондиционера – включен, выключатель рециркуляции – выключен.

– Максимальное отопление. Подходит для случаев, когда за бортом очень низкая температура окружающей среды. Позволяет быстро прогреть воздух в салоне, после того как он успел остыть. Выключатель кондиционера – выключен, выключатель рециркуляции – включен.

– Нормальный режим отопления. Может использоваться в холодное время года для поддержания оптимальной температуры воздуха внутри салона, после того как тот был прогрет. Выключатели кондиционера и рециркуляции – выключены.

– Обдув ветрового стекла и стекол передних дверей. Этим режимом можно быстро избавиться от запотевания стекол при повышенной влажности воздуха. Выключатель кондиционера может находиться в любом положении в зависимости от температуры окружающей среды, а выключатель рециркуляции – выключен.

Чтобы добиться более эффективной работы вентиляции и отопления при скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или максимальную скорость.

Для быстрого устранения запотевания заднего стекла и освобождения его от наледи и снега воспользуйтесь включателем обогрева стекла.

Если кондиционер не используется длительное время, нужно раз в неделю выполнять его включение (при работающем двигателе), чтобы восстановить слой смазки на деталях компрессора и уплотнениях.

Отопление (кондиционирование) и вентиляция салона автомобиля Рено Логан
Системы вентиляции, обогрева и кондиционирования воздуха, размещенные на автомобиле, эффективно действуют при закрытых окнах и изображают собой цельный комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды. Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования уменьшает температуру и влажность воздуха, очищает его от пыли. Отопитель увеличивает температуру воздуха при любых режимах работы системы

Систему кондиционирования воздуха устанавливают на часть автомобилей Renault Logan

Комплекс гарантирует малоинерционное корректирование температуры воздуха, почти не зависящее от скорости пеpедвижения автомобиля Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, следовательно его надо включать даже во время пеpедвижения с очень большой скоростью.
Внешний воздух может проникать в салон через окна дверей при опущенных стеклах и через воздухонагнетатель, размещенный перед ветровым стеклом. Воздух из воздухо-нагнетателя может проникать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла основания отопителя.

Езда с открытыми окнами на скорости 100 км/ч повышает расход топлива
ориентировочно на 4%.

Количество, температуру, направление и насыщенность воздушных потоков регулируют следующими переключателями, установленными в блоке управления системой обогрева (кондиционирования) и вентиляции салона автомобиля Рено Логан
1 — тумблер кондиционера автомобиля Renault Logan. Для охлаждения воздуха, поступающего в салон автомобиля, надавите на кнопку подключения кондиционера (если он размещен на автомобиле) — в ней загорится контрольная лампа желтого цвета. Для выключения кондиционера вторично надавите на кнопку.

При включении кондиционера, преимущественно в горячее время года, влага, содержащаяся в воздухе, поступающем к теплообменнику, конденсируется на нем, стекает с испарителя и удаляется из блока отопителя через имеющееся специальное отверстие
Кондиционер не включится, если тумблер режимов работы вентилятора воздухонагнетателя размещен в позиция «0» (вентилятор выключен) или температура окружающего воздуха ниже 0 «с. Это не является признаком неисправности, а предусмотрено конструкцией.

Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское перемещение и пр.. может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости если температура преувеличивает разрешенное значение, выключите кондиционер. При длительных поездках в условиях городского пеpедвижения производительность работы кондиционера может снизиться из-за напряженного теплового порядка двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.

2 — тумблер режимов работы вентилятора печки автомобиля Рено Логан Для увеличения интенсивности поступления воздуха в салон во время пеpедвижения и обеспечения поступления воздуха на неподвижном автомобиле поставьте рукояткой переключателя один из четырех режимов работы вентилятора воздухонагнетателя.
3 — редуктор температуры подаваемого в салон автомобиля Renault Logan воздуха. Для перемены температуры поступающего в салон воздуха проворачивайте рукоятку регулятора температуры. Синяя часть шкалы соответствует подаче максимально охлажденного воздуха, красная — максимально подогретого. При среднем позиции рукоятки в салон поступает воздух при температуре окружающей среды.
4 — рычаг подключения порядка рециркуляции. Для подключения порядка рециркуляции переведите рычаг в правое крайнее позиция. При включенном режиме рециркуляции внешний воздух не подается в салон, а вентилятор воздухонагнетателя гарантирует циркуляцию воздуха внутри салона. Этот порядок применяют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха

Не предлагается продолжительное включение порядка рециркуляции во время пеpедвижения автомобиля, так как традиционно это приводит

5 — редуктор распределения потоков подаваемого в салон воздуха. Для перемены направления поступления воздуха выберите рукояткой регулятора распределения потоков воздуха один из четырех вариантов (по часовой стрелке):
— подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
— подача воздуха в верхнюю и нижнюю секции салона (через боковые и центральные сопла панели приборов, а также через нижние сопла основания отопителя),
— подача воздуха в нижнюю часть салона (через нижние сопла основания отопителя);
— подача воздуха на ветровое стекло (через сопла обдува ветрового стекла).
В зависимости от разных комбинаций подключения переключателей блока управления система обогрева и вентиляции работает в указанных существенных режимах

наибольший порядок охлаждения
Применяется в жаркую погоду и после продолжительной стоянки на солнце для быстрого охлаждения воздуха в салоне. В этом случае перед включением кондиционера предлагается на короткий срок открыть окна, что-бы убрать из салона нагретый воздух. Выключатели кондиционера и рециркуляции
воздуха обязаны быть включены;

— стандартный порядок охлаждения. Применяется при поездках по городу и за городом при умеренно теплой погоде. Тумблер кондиционера обязан быть включен, тумблер рециркуляции — выключен;

-максимальный порядок обогрева. Применяется при очень низкой температуре окружающей среды и для быстрого прогрева воздуха в салоне после более долгой стоянки. Тумблер кондиционера обязан быть выключен, тумблер рециркуляции — включен;

— стандартный порядок обогрева Применяется в холодное время года для поддержания оптимальной температуры воздуха в салоне после его интенсивного прогрева в максимальном режиме обогрева. Выключатели кондиционера и рециркуляции воздуха обязаны быть выключены;

— порядок обдува ветрового стекла и стекол передних дверей. Применяется для быстрого удаления запотевания стекол при высокой влажности воздуха Тумблер кондиционера может располагаться в любом позиции в зависимости от температуры окружающей среды, а тумблер рециркуляции обязан быть выключен.

Для того чтобы стекла автомобиля Renault Logan не запотевали в дождливую погоду, включите порядок их обдува при выключенном отопителе, так как различие значений температуры плоскости стекла и подаваемого воздуха может вызвать конденсацию влаги

Для больше эффективного манипуляции вентиляции и обогрева при скорости пеpедвижения автомобиля меньше 50 км/ч и при проезде отдельно запыленных участков дорог с закрытыми окнами (для образования избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или наибольшую скорость. Для ускоренного удаления запотевания заднего стекла и освобождения его от наледи и снега включите переключателем отопление стекла.
Если вы не используете кондиционер продолжительное время, то нужно раз в неделю на короткий срок включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях

Как включить кондиционер на рено логан 2

Отопление (кондиционирование) и вентиляция салона Renault Logan 2004-2015 Бензин

Системы вентиляции, отопления и кондиционирования воздуха, установленные на автомобиле, эффективно действуют при закрытых окнах и представляют собой единый комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды.

Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха, очищает его от пыли. Отопитель повышает температуру воздуха при любых режимах работы системы.

Комплекс обеспечивает малоинерционное регулирование температуры воздуха практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и через воздухонагнетатель, расположенный перед ветровым стеклом. Воздух из воздухонагнетателя может поступать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла корпуса отопителя.

Предупреждение:

При езде на скорости 100 км/ч с открытыми окнами, на 4% повышается расход топлива.

Переключатели блока управления системой вентиляции и кондиционирования:
1 — выключатель кондиционера;
2 — режимы работы кондиционера;
3 — температура подаваемого воздуха в салон;
4 — включение рециркуляции воздуха;
5 — распределение потоков подаваемого воздуха в салон.

Чтобы подаваемый в салон воздух начал охлаждаться, нажмите на кнопку включения кондиционера (только для автомобилей укомплектованных кондиционером). При работе кондиционера на копке горит контрольная желтая лампа. Для выключения кондиционера повторно нажмите кнопку.

Примечания:

Кондиционер не включается при установленном переключателе режимов в положении «0» (вентилятор выключен), а также при температуре окружающего воздуха ниже 0 °С. Это лишь меры предосторожности, предусмотренные производителем и они не являются признаком поломки.

При длительных поездках в условиях интенсивного городского движения возможно снижение производительности работы кондиционера. Это также не является признаком неисправности и при нормальных дорожных условиях кондиционер возобновит работу в прежнем режиме.

Предупреждение:

Не рекомендуется включать кондиционер при работе двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и др.), это может привести к быстрому перегреву силового агрегата.

В таких случаях нужно наблюдать за показаниями температуры охлаждающей жидкости. Если она начала превышать допустимое значение, нужно сразу выключить кондиционер.

Чтобы увеличить интенсивность подачи воздуха в салон при движении или обеспечить подачу воздуха в неподвижном автомобиле, переключите выключатель вентилятора воздухонагнетателя в один из четырех режимов работы.

С помощью рукоятки регулятора температуры можно изменять температуру подаваемого в салон воздуха. Выставляем положение рукоятки ориентируясь по цветовой шкале, на которой синий цвет соответствует холодному воздуху, а красный — горячем. Находясь в центральном положении, рукоятка соответствует подачи воздуха с температурой окружающей среды.

Чтобы включить режим рециркуляции, нужно перевести рычаг в правое крайнее положение. В этом режиме воздух снаружи не поступает в салон, а вентилятор воздухонагнеталя создает циркуляцию воздуха внутри салона. Этот режим используют чтобы быстро прогреть салон в холодное время года и при высокой запыленности окружающего воздуха.

Предупреждение:

Длительное включение режима рециркуляции во время движения автомобиля приводит к запотеванию стекол.

Чтобы выбрать направление подачи воздуха, переключите рукоятку регулятора в одно из четырех положений (по часовой стрелке):

• подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
• подача воздуха в верхнюю и нижнюю части салона (через боковые и центральные сопла панели приборов, а также через нижние сопла корпуса отопителя);
• подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя);
• подача воздуха на ветровое стекло (через сопла обдува ветрового стекла).

При разных комбинациях включения переключателей на блоке управления системой отопления и вентиляции можно получить такие режимы работы системы:

– Максимальное охлаждение. Подходит для жаркой погоды и для охлаждения салона после того, как автомобиль постоял на солнце. Рекомендуется перед этим открывать на время окна, чтобы выпустить горячий воздух. Выключатели кондиционера и рециркуляции – включены.

— Нормальный режим охлаждения. Подходит для умеренно теплой погоды как на городских дорогах, так и за городом. Выключатель кондиционера – включен, выключатель рециркуляции – выключен.

– Максимальное отопление. Подходит для случаев, когда за бортом очень низкая температура окружающей среды. Позволяет быстро прогреть воздух в салоне, после того как он успел остыть. Выключатель кондиционера – выключен, выключатель рециркуляции – включен.

– Нормальный режим отопления. Может использоваться в холодное время года для поддержания оптимальной температуры воздуха внутри салона, после того как тот был прогрет. Выключатели кондиционера и рециркуляции – выключены.

– Обдув ветрового стекла и стекол передних дверей. Этим режимом можно быстро избавиться от запотевания стекол при повышенной влажности воздуха. Выключатель кондиционера может находиться в любом положении в зависимости от температуры окружающей среды, а выключатель рециркуляции – выключен.

Полезные советы:

Чтобы добиться более эффективной работы вентиляции и отопления при скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или максимальную скорость.

Для быстрого устранения запотевания заднего стекла и освобождения его от наледи и снега воспользуйтесь включателем обогрева стекла.

Если кондиционер не используется длительное время, нужно раз в неделю выполнять его включение (при работающем двигателе), чтобы восстановить слой смазки на деталях компрессора и уплотнениях.

Управление отопителем и кондиционером

2. Поместить переключатель смесительной камеры в положение максимального обогрева.

3. Поместить переключатель распределения потоков воздуха в положение вентиляции.

4. Поместить переключатель забора воздуха в положение рециркуляции.

5. Отвернуть болты крепления панели управления от центральной обшивки передней панели.

6. Снять панель управления и отцепить от неё разъемы.

7. Установка производится в порядке, обратном снятию.

Примечание: После установки панели управления отопителем и кондиционером необходимо выполнить процедуру калибровки компьютера кондиционера.

8. Убедиться в том, что все органы управления отопителем и кондиционером перемещаются от упора до упора.

Renault Logan панель управления кондиционером и отопителем салона

Это относится и к сварке, и пайке деталей автомобиля.

Видео: Как включить кондиционер и печку в Рено Сценик?

При нажатии на кнопку рено логан как включить кондиционер кондиционера, загорается светодиод, сигнализирующий о его включении в работу, а водитель должен услышать щелчок, который издаёт сработавшая электромагнитная муфта, включающая в работу компрессор кондиционера и шум заработавшего вентилятора системы охлаждения двигателем. Если автомобиль стоял на солнцепёке и сильно нагрелся его кузов, то перед включением кондиционера дайте поработать вентилятору отопителя салона, хотя бы 5 минут. Вода, которая вытекает из-под автомобиля, не должна вызывать у вас беспокойства.

Автовоспроизведение Если функция включена, то следующий ролик начнет воспроизводиться автоматически. Замена компрессора кондиционера на Рено…

Связано это с тем, что в нём находятся гранулы силикагеля, которые в процессе эксплуатации разлагаются. Не курите рядом с системой, содержащей хладагент.

Блок охлаждения системы кондиционирования уменьшает температуру и влажность воздуха, очищает его от пыли. Это не является признаком неисправности, а предусмотрено конструкцией. Силикагель, превратившись в порошок, вызывает повышенный износ компрессора, который в скором времени выйдет из строя.

Зимой кондиционер не так нужен, как летом, но его надо время от времени включать, чтобы поддерживать компрессор и всю установку в хорошем рабочем состоянии. Если возникает необходимость в ремонте из-за значительных утечек, то при каждой замене элементов компрессора, конденсатора и т.

При работе с хладагентом всегда надевайте перчатки и защитные очки лучше всего очки с боковым ограждением. Любой ремонт холодильных систем может производиться только в хорошо проветриваемом месте.

Не держите хладагент в колодцах, ремонтных ямах, вентиляционных воздуховодах и т. Хладагенты не имеют цвета и запаха.

При этом их плотность выше, чем плотность воздуха, который они вытесняют, и создавая опасность удушья в плохо проветриваемых помещениях или ремонтных ямах. При ремонте систем кондиционирования воздуха следите за тем. Сварка и пайка деталей системы кондиционирования воздуха на месте ремонта недопустима. Это относится и к сварке, и пайке деталей автомобиля.

Запрещается ремонтировать поврежденные или разгерметизированные элементы системы кондиционирования воздуха путем сварки или пайки. Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования уменьшает температуру и влажность воздуха, очищает его от пыли.

обогрев лобового стекла сандеро

Отопитель увеличивает температуру воздуха при любых режимах работы системы Систему кондиционирования воздуха устанавливают на часть автомобилей Renault Logan Комплекс гарантирует малоинерционное корректирование температуры воздуха, почти не зависящее от скорости пеpедвижения автомобиля Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, следовательно его надо включать даже во время пеpедвижения с очень большой скоростью.

Внешний воздух может проникать в салон через окна дверей при опущенных стеклах и через воздухонагнетатель, размещенный перед ветровым стеклом. Воздух из воздухо-нагнетателя может проникать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла основания отопителя.

Количество, температуру, направление и насыщенность воздушных потоков регулируют следующими переключателями, установленными в блоке управления системой обогрева кондиционирования и вентиляции салона автомобиля Рено Логан 1 — тумблер кондиционера автомобиля Renault Logan.

Комментарии и отзывы

Для охлаждения воздуха, поступающего в салон автомобиля, надавите на кнопку подключения кондиционера если он размещен на автомобиле — в ней загорится контрольная лампа желтого цвета. Для выключения кондиционера вторично надавите на кнопку.

Это не является признаком неисправности, а предусмотрено конструкцией. Включение кондиционера во время работы двигателя в тяжелых условиях затяжные подъемы, интенсивное городское перемещение и пр..

Советы для автомобилистов

Следите за показаниями указателя температуры охлаждающей жидкости если температура преувеличивает разрешенное значение, выключите кондиционер. При длительных поездках в условиях городского пеpедвижения производительность работы кондиционера может снизиться из-за напряженного теплового порядка двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.

Для перемены температуры поступающего в салон воздуха проворачивайте рукоятку регулятора температуры. Синяя часть шкалы соответствует подаче максимально охлажденного воздуха, красная — максимально подогретого.

При среднем позиции рукоятки в салон поступает воздух при температуре окружающей среды.

Как включить кондиционер рено логан

Схема системы отопления, вентиляции и кондиционирования: 1 – компрессор; 2 – вентилятор системы охлаждения двигателя; 3 – трубопровод низкого давления; 4 – бачок; 5 – клапан для заправки и выпуска хладагента из трубопровода низкого давления; 6 – редуктор; 7 – вентилятор отопителя; 8 – корпус отопителя; 9 – заслонка регулятора температуры; 10 – радиатор отопителя; 11 – испаритель; 12 – щиток передка; 13 – клапан для заправки и выпуска хладагента из трубопровода высокого давления; 14 – трубопровод высокого давления; 15 – радиатор системы охлаждения двигателя; 16 – ресивер; 17 – конденсатор; 18 – датчик давления хладагента

Так выглядит система с её элементами

Элементы системы кондиционирования воздуха: 1 – трубопровод высокого давления; 2 – клапан для заправки и выпуска хлада- гента в трубопроводе высокого давления; 3 – задняя часть трубопровода низкого давления; 4 – передняя часть трубопровода низкого давления; 5 – клапан для заправки и выпуска хладагента в трубопроводе низкого давления; 6 – демпфер; 7 – компрессор; 8 – трубопровод высокого давления, соединяющий компрессор и конденсатор; 9 – конденсатор; 10 – ресивер; 11 – датчик давления

ЭКСПЛУАТАЦИЯ КОНДИЦИОНЕРА
Температура внутри закрытого автомобиля, оставленного на солнце, может превысить 60 С. После проветривания автомобиля необходимо закрыть окна, включить кондиционер и выбрать на первое время режим рециркуляции воздуха, чтобы обеспечить максимальную эффективность охлаждения. Во время работы кондиционера все окна должны быть закрыты, чтобы система могла работать с максимальной эффективностью.

При высокой влажности и когда температура воздуха снаружи выше 4 С. рекомендуется включать кондиционер, чтобы конденсация влаги происходипа на испарителе, и в салон подавался сухой воздух: это поможет предотвратить запотевание стекол. После этого подаваемый воздух можно начать подогревать, чтобы обеспечить желаемый уровень комфорта.

Вода, которая вытекает из-под автомобиля, не должна вызывать у вас беспокойства. Вода вытекает из трубок, предназначенных для слива конденсата, образующегося при пропускании воздуха через змеевик испарителя.

Внимание: Зимой кондиционер не так нужен, как летом, но его надо время от времени включать, чтобы поддерживать компрессор и всю установку в хорошем рабочем состоянии.

ОБСЛУЖИВАНИЕ КОНДИЦИОНЕРА

Если автомобиль оборудован системой кондиционирования воздуха, то его двигатель может нагреваться сильнее, чем на других автомобилях, и поэтому рекомендуется чаще проверять уровень охлаждающей жидкости.
Рекомендуется ежегодно:
– проверять уровень хладагента в системе конди- ционирования воздуха.
– прочищать и продувать конденсатор и радиатор системы охлаждения двигателя,
– проверять, чтобы не засорилась система слива конденсата из устройства подачи холодного воздуха.
Если возникает необходимость в ремонте из-за значительных утечек, то при каждой замене элементов (компрессора, конденсатора и т. д.), а также если есть основания считать, что в системе кондиционирования воздуха скопилась влага, заменяйте ресивер-осушитель и откачивайте из системы воздух. То же самое относится к случаям, когда трубопроводы и каналы системы кондиционирования воздуха остаются открытыми больше 10 минут

ПРАВИЛА БЕЗОПАСНОСТИ

Соблюдайте следующие правила безопасности:

1. При работе с хладагентом всегда надевайте перчатки и защитные очки (лучше всего очки с боковым ограждением).

Рекомендации:
– Желательно иметь под рукой все необходимое для промывания глаз; если хладагент попадет в глаза, промойте их большим количеством чистой воды в течение примерно 15 минут.
– Немедленно обратитесь к врачу, даже если вы не чувствуете никакой боли. – Сообщите врачу, что обморожение произошло из-за попадания хладагента R134a.
– При попадании хладагента на другие части тела (несмотря на соблюдение правил безопасности). тоже промойте место попадания хладагента большим количеством холодной воды в течение примерно 15 минут.

2. Любой ремонт холодильных систем может производиться только в хорошо проветриваемом месте. Не держите хладагент в колодцах, ремонтных ямах, вентиляционных воздуховодах и т. д.).

Причины: Хладагенты не имеют цвета и запаха. При этом их плотность выше, чем плотность воздуха, который они вытесняют, и создавая опасность удушья в плохо проветриваемых помещениях или ремонтных ямах.
Меры: При ремонте систем кондиционирования воздуха следите за тем. чтобы место проведения работ находилось на расстоянии не менее 5 м от ям, колодцев, воздуховодов и т. д. Включайте системы вытяжки.

3. Сварка и пайка деталей системы кондиционирования воздуха на месте ремонта недопустима. Это относится и к сварке, и пайке деталей автомобиля. если при этом возможно нагревание элементов системы кондиционирования воздуха. Разрешается сушка в печи после покраски или работы вблизи сушильной печи, если температура при этом не превышает 80°С. Запрещается ремонтировать поврежденные или разгерметизированные элементы системы кондиционирования воздуха путем сварки или пайки. Они могут только заменяться. Проверьте, чтобы трубки для хладагента были надежно закреплены и не могли соприкасаться с металлическими частями.

4. Хладагент R12 при контакте с пламенем выделяет ядовитый фосген: ни в коем случае не вдыхайте его.

5. Не курите рядом с системой, содержащей хладагент.

6. Не смешивайте в одной системе хладагенты R12 и R134a.

СИСТЕМА УПРАВЛЕНИЯ КОНДЦИОНЕРОМ

Управление системой кондиционирования воздуха осуществляется через электрическую цепь, которая состоит из следующих элементов:
– вентилятор кондиционера;
– реостат управления вентилятором кондиционера;
– термостат испарителя:
– электромагнитная муфта включения компрессора;
– термостат вентипяторов системы охлаждения двигателя;
– вентилятор системы охлаждения двигателя;
– управпяющее реле;
-датчик давления.

ПРИНЦИП ДЕЙСТВИЯ КОНДИЦИОНЕРА

Установка состоит из нескольких элементов, внутри которых циркулирует хладагент R134a. Хладагент циркулирует между разными элементами системы по специальным трубкам. Работа системы обеспечивается за счет перепада давления при циркуляции хладагента внутри системы.

Перепад давления создается КОМПРЕССОРОМ (1) с одной стороны и РЕДУКТОРОМ (2) с другой стороны. Отвод тепла из хладагента в атмосферу осуществляется через теплообменник, называемый КОНДЕНСАТОРОМ (3). тогда как теппообменник, называемый ИСПАРИТЕЛЕМ (4), поглощает тепло из воздуха, подаваемого в салон. Благодаря этому процессу обеспечивается:
– снижение температуры воздуха, подаваемого в салон:
– снижение относительной влажности воздуха. В классической установке элементы (1), (2) и (3) находятся в моторном отсеке, а элемент (4) находится в панели приборов или в нише воздухозабора.

1 – Компрессор, 2 – Редуктор, 3- Конденсатор, 4 – Испаритель,
толстая линия – Высокое давление, тонкая линия – Низкое давление.

Элементы 1, 2. 3, 4 и соединительные трубки называются холодильным контуром.

ХЛАДАГЕНТ R134A

При использовании в системе кондиционирования воздуха хладагента R134a не происходит разрушение озонового слоя. Элементы системы кондиционирования воздуха специально адаптированы для работы с этим хладагентом. К основным элементам относятся:

Внимание: Хладагент R134a не смешивается с хладагентом R12, подлому нельзя заменять один другим, если только не была обеспечена адаптация R12/R134a.

Поскольку хладагент R134a не совместим с хладагентом R12, в моторном отсеке имеется этикетка, предупреждающая о том. что используется R134a.

ОБЩАЯ МЕТОДИКА ЗАМЕНЫ ЭЛЕМЕНТОВ

При замене элементов, предусматривающей разгерметизацию системы, абсолютно необходимо заранее подготовить запасную деталь и специальное масло для компрессора.

Снятие

1. Включите кондиционер и дайте ему поработать не меньше 10 минут (если система позвопяет это сдепать).
2. Спейте хладагент и масло с помощью заправочной станции.
3. Измерьте объем слитого масла и хладагента. Обеспечьте свободный доступ к заменяемому эпементу.
4. Отсоедините трубки.
5. Закройте пробками открытые отверстия холодильного контура, чтобы внутрь не попадала влага.
6. Снимите заменяемый элемент.

Установка

1. Смажьте резьбовые соединения и прокладки новой детали специальным компрессорным маслом. Внимание: В новых элементах могут иметься ма- ленькие пробки: в этом случае их надо извлечь.
2. Подсоедините новый элемент к свободному соединению и затяните соединение рукой.
3. Установите замененный элемент на место. Затяните с нужным моментом.
4. Откачайте воздух.
5. Заполните систему хладагентом и долейте необходимое количество масла.

Примечание: Если масла требуется достаточно много (разрыв трубки или адаптация R12/R134a), его лучше вводить через компрессор.

Внимание: Если есть основания полагать, что в систему кондиционирования воздуха попала влага, замените ресивер-осушитель и откачайте воздух.

ЧИСТЯЩЕЕ СРЕДСТВО ДЛЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

В данном параграфе описывается использование на автомобилях с кондиционером состава, складской номер 77 01 410 170 или аналогичного, предназначенного для устранения неприятного запаха, возникающего по причине застаивания конденсата в блоке испарителя в течение зимнего периода.
Установите автомобипь на подъемник.
С помощью удлинителя введите чистящее средство в выходную трубку испарителя.

Полностью распылите аэрозоль.
Подождите 15 минут, чтобы средство подействовало.
Включите вентилятор на минимальной скорости и дайте ему поработать в течение 5 минут.

Важное замечание: Не распыляйте чистящее средство в воздухозаборный патрубок, это может привести к поломке электровентилятора.

1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.
22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.
41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.
61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.
80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.
100.101.102.103.104.105.106.107.108.109.110.111.112.113.114.
115.116.117.118.119.120.121. 122.123.124.125.126.127.128.129.130.131.
132.133.134.135.136.137.138.139.140.141.142.143.144.145.146.147.148.
149.150.151.152.153.

Отопление (кондиционирование) и вентиляция салона автомобиля Рено Логан
Системы вентиляции, обогрева и кондиционирования воздуха, размещенные на автомобиле, эффективно действуют при закрытых окнах и изображают собой цельный комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды. Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования уменьшает температуру и влажность воздуха, очищает его от пыли. Отопитель увеличивает температуру воздуха при любых режимах работы системы

Систему кондиционирования воздуха устанавливают на часть автомобилей Renault Logan

Комплекс гарантирует малоинерционное корректирование температуры воздуха, почти не зависящее от скорости пеpедвижения автомобиля Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, следовательно его надо включать даже во время пеpедвижения с очень большой скоростью.
Внешний воздух может проникать в салон через окна дверей при опущенных стеклах и через воздухонагнетатель, размещенный перед ветровым стеклом. Воздух из воздухо-нагнетателя может проникать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла основания отопителя.

Езда с открытыми окнами на скорости 100 км/ч повышает расход топлива
ориентировочно на 4%.

Количество, температуру, направление и насыщенность воздушных потоков регулируют следующими переключателями, установленными в блоке управления системой обогрева (кондиционирования) и вентиляции салона автомобиля Рено Логан
1 – тумблер кондиционера автомобиля Renault Logan. Для охлаждения воздуха, поступающего в салон автомобиля, надавите на кнопку подключения кондиционера (если он размещен на автомобиле) – в ней загорится контрольная лампа желтого цвета. Для выключения кондиционера вторично надавите на кнопку.

При включении кондиционера, преимущественно в горячее время года, влага, содержащаяся в воздухе, поступающем к теплообменнику, конденсируется на нем, стекает с испарителя и удаляется из блока отопителя через имеющееся специальное отверстие
Кондиционер не включится, если тумблер режимов работы вентилятора воздухонагнетателя размещен в позиция «0» (вентилятор выключен) или температура окружающего воздуха ниже 0 «с. Это не является признаком неисправности, а предусмотрено конструкцией.

Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское перемещение и пр.. может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости если температура преувеличивает разрешенное значение, выключите кондиционер. При длительных поездках в условиях городского пеpедвижения производительность работы кондиционера может снизиться из-за напряженного теплового порядка двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.

2 – тумблер режимов работы вентилятора печки автомобиля Рено Логан Для увеличения интенсивности поступления воздуха в салон во время пеpедвижения и обеспечения поступления воздуха на неподвижном автомобиле поставьте рукояткой переключателя один из четырех режимов работы вентилятора воздухонагнетателя.
3 – редуктор температуры подаваемого в салон автомобиля Renault Logan воздуха. Для перемены температуры поступающего в салон воздуха проворачивайте рукоятку регулятора температуры. Синяя часть шкалы соответствует подаче максимально охлажденного воздуха, красная – максимально подогретого. При среднем позиции рукоятки в салон поступает воздух при температуре окружающей среды.
4 – рычаг подключения порядка рециркуляции. Для подключения порядка рециркуляции переведите рычаг в правое крайнее позиция. При включенном режиме рециркуляции внешний воздух не подается в салон, а вентилятор воздухонагнетателя гарантирует циркуляцию воздуха внутри салона. Этот порядок применяют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха

Не предлагается продолжительное включение порядка рециркуляции во время пеpедвижения автомобиля, так как традиционно это приводит

5 – редуктор распределения потоков подаваемого в салон воздуха. Для перемены направления поступления воздуха выберите рукояткой регулятора распределения потоков воздуха один из четырех вариантов (по часовой стрелке):
– подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
– подача воздуха в верхнюю и нижнюю секции салона (через боковые и центральные сопла панели приборов, а также через нижние сопла основания отопителя),
– подача воздуха в нижнюю часть салона (через нижние сопла основания отопителя);
– подача воздуха на ветровое стекло (через сопла обдува ветрового стекла).
В зависимости от разных комбинаций подключения переключателей блока управления система обогрева и вентиляции работает в указанных существенных режимах

наибольший порядок охлаждения
Применяется в жаркую погоду и после продолжительной стоянки на солнце для быстрого охлаждения воздуха в салоне. В этом случае перед включением кондиционера предлагается на короткий срок открыть окна, что-бы убрать из салона нагретый воздух. Выключатели кондиционера и рециркуляции
воздуха обязаны быть включены;

– стандартный порядок охлаждения. Применяется при поездках по городу и за городом при умеренно теплой погоде. Тумблер кондиционера обязан быть включен, тумблер рециркуляции – выключен;

-максимальный порядок обогрева. Применяется при очень низкой температуре окружающей среды и для быстрого прогрева воздуха в салоне после более долгой стоянки. Тумблер кондиционера обязан быть выключен, тумблер рециркуляции – включен;

– стандартный порядок обогрева Применяется в холодное время года для поддержания оптимальной температуры воздуха в салоне после его интенсивного прогрева в максимальном режиме обогрева. Выключатели кондиционера и рециркуляции воздуха обязаны быть выключены;

– порядок обдува ветрового стекла и стекол передних дверей. Применяется для быстрого удаления запотевания стекол при высокой влажности воздуха Тумблер кондиционера может располагаться в любом позиции в зависимости от температуры окружающей среды, а тумблер рециркуляции обязан быть выключен.

Для того чтобы стекла автомобиля Renault Logan не запотевали в дождливую погоду, включите порядок их обдува при выключенном отопителе, так как различие значений температуры плоскости стекла и подаваемого воздуха может вызвать конденсацию влаги

Для больше эффективного манипуляции вентиляции и обогрева при скорости пеpедвижения автомобиля меньше 50 км/ч и при проезде отдельно запыленных участков дорог с закрытыми окнами (для образования избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или наибольшую скорость. Для ускоренного удаления запотевания заднего стекла и освобождения его от наледи и снега включите переключателем отопление стекла.
Если вы не используете кондиционер продолжительное время, то нужно раз в неделю на короткий срок включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях

Так как машине скоро начнется 6 год, а сейчас жарища на улице, подумал о диагностике кондиционера. Чтоб проверили сколько там осталось фреона. Поискал по Ярославлю фирмы с хорошими отзывами, и решил было ехать уже. Как на глаза попался выносной датчик температуры от мультиметра. И тут я подумал, а не проверить ли мне температуру выходящую из сопел. Благо и табличку соответствия нашел в телефоне, взятую на профильном форуме

И так результаты:
1.Кондиционер выключен. Скорость 1, поток центр — ноги. Температура забортного воздуха поступаемого в салон = 25 градусов

2. Кондиционер включен. Скорость 2, поток центр — ноги. Температура забортного воздуха поступаемого в салон = 5 градусов

3. Кондиционер включен. Скорость 2, поток центр. Температура забортного воздуха поступаемого в салон = 4 градусов

4. Теже вводные что и на 3 фотографии, но скорость 1.

5. На третьей скорости, температура немного возросла, и стала 6 градусов.

6. На 4 скорости температура стала еще больше, уже 10 градусов.

7. На 4 скорости, при потоке центр — ноги, температура немного снизилась, 8 градусов.

8. На 3 скорости, и потоке центр- ноги, температура еще снизилась на два градуса, и стала 6.

9. На 2 скорости, температура снизилась на 1 градус, в результате 5.

По выше полученным результатам, меня все устроило. Кондиционер морозит с нужной температурой, так что с тратой денежек на заправку пока повременю.
И как вывод: на 4 скорости охлаждение слабее, чем на 1-2. Я 4 обычно включаю когда надо быстро охладить(продуть) салон, после стоянки на солнце пёке. А в поездках обычно использую 1-2, а положение потоков либо центр — ноги, либо просто центр. На лобовое очень очень редко, да и инеем оно покрывается если на лобовое включать, когда по трассе едешь.

PS за почти 6 лет использования кондиционера, ни разу не заболевал ни соплями ни насморком, может просто удачно настраивал.

Как включить климат контроль на рено логан 2 14 года

Отопление (кондиционирование) и салона вентиляция автомобиля Рено Логан
Системы обогрева, вентиляции и кондиционирования воздуха, размещенные на автомобиле, действуют эффективно при закрытых окнах и изображают цельный собой комплекс, обеспечивающий максимально комфортные автомобиле в условия независимо от погодных условий и температуры среды окружающей. Температура в салоне регулируется смешиванием горячего и холодного воздуха. Блок охлаждения системы уменьшает кондиционирования температуру и влажность воздуха, очищает пыли от его. Отопитель увеличивает температуру воздуха любых при режимах работы системы

Систему воздуха кондиционирования устанавливают на часть автомобилей Renault Комплекс

Logan гарантирует малоинерционное корректирование температуры почти, воздуха не зависящее от скорости пеpедвижения автомобиля поступающего Количество в салон воздуха в основном определяется работы режимом вентилятора, следовательно его надо даже включать во время пеpедвижения с очень большой Внешний.
скоростью воздух может проникать в салон окна через дверей при опущенных стеклах и воздухонагнетатель через, размещенный перед ветровым стеклом. воздухо из Воздух-нагнетателя может проникать в салон через автомобиля сопла обдува ветрового стекла, центральные и боковые сопла, а также через нижние основания сопла отопителя.

Езда с открытыми окнами на 100 скорости км/ч повышает расход топлива
ориентировочно на 4%.

температуру, Количество, направление и насыщенность воздушных потоков следующими регулируют переключателями, установленными в блоке управления обогрева системой (кондиционирования) и вентиляции салона автомобиля Логан Рено
1 — тумблер кондиционера автомобиля Renault Для. Logan охлаждения воздуха, поступающего в салон надавите, автомобиля на кнопку подключения кондиционера (если он автомобиле на размещен) — в ней загорится контрольная лампа цвета желтого. Для выключения кондиционера вторично кнопку на надавите.

кондиционера Включение во время работы двигателя в тяжелых затяжные (условиях подъемы, интенсивное городское перемещение и пр.. привести может к перегреву двигателя. Следите за показаниями температуры указателя охлаждающей жидкости если температура разрешенное преувеличивает значение, выключите кондиционер. При поездках длительных в условиях городского пеpедвижения производительность кондиционера работы может снизиться из-за напряженного теплового двигателя порядка. Это не является признаком неисправности, движении при в нормальных дорожных условиях кондиционер работать будет эффективно.

2 — тумблер режимов работы печки вентилятора автомобиля Рено Логан Для интенсивности увеличения поступления воздуха в салон во время обеспечения и пеpедвижения поступления воздуха на неподвижном автомобиле рукояткой поставьте переключателя один из четырех режимов вентилятора работы воздухонагнетателя.

3 — редуктор температуры подаваемого в автомобиля салон Renault Logan воздуха. Для температуры перемены поступающего в салон воздуха проворачивайте регулятора рукоятку температуры. Синяя часть шкалы подаче соответствует максимально охлажденного воздуха, красная — подогретого максимально. При среднем позиции рукоятки в поступает салон воздух при температуре окружающей рычаг.
4 — среды подключения порядка рециркуляции. Для порядка подключения рециркуляции переведите рычаг в правое позиция крайнее. При включенном режиме рециркуляции воздух внешний не подается в салон, а вентилятор воздухонагнетателя циркуляцию гарантирует воздуха внутри салона. Этот применяют порядок для быстрого прогрева салона в время холодное года, а также при запыленности и окружающего загазованности воздуха

Не предлагается продолжительное включение рециркуляции порядка во время пеpедвижения автомобиля, так традиционно как это приводит

5 — редуктор распределения подаваемого потоков в салон воздуха. Для перемены поступления направления воздуха выберите рукояткой регулятора потоков распределения воздуха один из четырех вариантов (по стрелке часовой):
— подача воздуха в верхнюю часть через (салона боковые и центральные сопла панели подача);
— приборов воздуха в верхнюю и нижнюю секции через (салона боковые и центральные сопла панели также, а приборов через нижние сопла основания подача),

— отопителя воздуха в нижнюю часть салона (нижние через сопла основания отопителя);
— подача ветровое на воздуха стекло (через сопла обдува стекла ветрового).
В зависимости от разных комбинаций подключения блока переключателей управления система обогрева и вентиляции указанных в работает существенных режимах

наибольший порядок Применяется
охлаждения в жаркую погоду и после продолжительной солнце на стоянки для быстрого охлаждения воздуха в этом. В салоне случае перед включением кондиционера короткий на предлагается срок открыть окна, что-бы салона из убрать нагретый воздух. Выключатели кондиционера и воздуха
рециркуляции обязаны быть включены;

— стандартный охлаждения порядок. Применяется при поездках по городу и за при городом умеренно теплой погоде. Тумблер обязан кондиционера быть включен, тумблер рециркуляции — максимальный;

-выключен порядок обогрева. Применяется при низкой очень температуре окружающей среды и для прогрева быстрого воздуха в салоне после более стоянки долгой. Тумблер кондиционера обязан быть тумблер, выключен рециркуляции — включен;

— стандартный порядок Применяется обогрева в холодное время года для оптимальной поддержания температуры воздуха в салоне после интенсивного его прогрева в максимальном режиме обогрева. кондиционера Выключатели и рециркуляции воздуха обязаны быть порядок;

— выключены обдува ветрового стекла и стекол дверей передних. Применяется для быстрого удаления стекол запотевания при высокой влажности воздуха кондиционера Тумблер может располагаться в любом позиции в температуры от зависимости окружающей среды, а тумблер рециркуляции быть обязан выключен.

Для того чтобы автомобиля стекла Renault Logan не запотевали в дождливую включите, погоду порядок их обдува при выключенном так, отопителе как различие значений температуры стекла плоскости и подаваемого воздуха может вызвать влаги конденсацию

Для больше эффективного манипуляции обогрева и вентиляции при скорости пеpедвижения автомобиля при 50 км/ч и меньше проезде отдельно запыленных участков закрытыми с дорог окнами (для образования избыточного воздуха давления в салоне, предотвращающего подсос пыли) включать рекомендуем переключателем вентилятор отопителя на малую наибольшую или скорость. Для ускоренного удаления заднего запотевания стекла и освобождения его от наледи и включите снега переключателем отопление стекла.
Если вы не кондиционер используете продолжительное время, то нужно раз в короткий на неделю срок включать его при двигателе работающем для восстановления слоя смазки на компрессора деталях и уплотнениях

Достаточно часто владельцы автомобилей Renault Logan сталкиваются с проблемой неработающего кондиционера. А многие из данных владельцев и вовсе не имеют данной системы в своем автомобиле. В этой статье мы постараемся ответить на несколько вопросов, касающихся правильной работы кондиционера, а также его ремонта и установки.

Эксплуатация автомобиля зимой | Reno

Подскажите, пожалуйста, почему не включается кондиционер? При принудительном включении/отключении по тахометру ничего не понятно и не слышно в салоне работает или нет. Если кондиционер зависит от температуры за окном, то какой должен быть минимум её, чтобы он включился? Эксплуатация автомобиля зимой Logan Reno.

Renault Kaptur: как работает климатическая установка и почему запотевают стекла

Может это звучит странно, но я тоже не знал почему он не включается. Нравиться в нём то, что кондиционер хоть и не самый лучший, но его можно не плохо таки настроить. Добрый день, сегодня мы рассмотрим и узнаем, как работает, а также какими функциями обладает климатическая установка Рено Каптур 2017 года.

Возможности климат контроля РЕНО ЛОГАН, САНДЕРО, СТЕПВЕЙ.

Чтобы устранить неисправность, требуется замена радиатора кондиционера. Если компрессор не включается, возможно сломалась муфта, реле или перегорел предохранитель. В данном видео показаны недокументированные возможности климат контроля РЕНО ЛОГАН, САНДЕРО, СТЕПВЕЙ.

Обновленный Рено Duster. Работа кондиционера ( цикл )

Пришла уже домой, сегодня поставили на учёт с продавцом, а завтра поеду кататься. Забыла у него спросить как включается кондиционер, пока до дома ехала, прокрутила ползунок в самое холодное положение, а холода и нет.

МОЖНО ЛИ ВКЛЮЧАТЬ КОНДИЦИОНЕР ЗИМОЙ / КАК ПОЛЬЗОВАТЬСЯ КОНДИЦИОНЕРОМ В ХОЛОДА

Чтобы избежать разрушения и пересыхания деталей, автокондиционер следует регулярно включать и дать ему поработать, даже в зимнее время хотя бы 15 минут. Таким образом, масло, циркулирующее в системе, смажет все внутренние детали и узлы, что снизит процент поломок. Кроме того, следует использовать хладагент, который указан в руководстве по эксплуатации. Можно ли использовать автокондиционер зимой? Если да, то как? Нюансы использования климатической установки в холодное время года расскажет вам данный ролик.

Рено Логан/Renault Logan включение диагностического режима

Как только температура понижается кондей перестает включаться (тоесть лампочка на кнопке загарается, а вот включения не происходит, видимо стоит термодатчик), правда при такой температуре он менее нужен.

Видео: Как включить и настроить кондиционер в ЛАДА ЛАРГУС?

Неправильное расположение при установке может стать причиной обтрёпанных краёв, а масляные пятна указывают на протечки в области сальников коленвала. Присутствие их на шкиве (демпфере) способствует недостаточному сцеплению, и ротор прокручивается. Видео показывает, как включить и настроить кондиционер в автомобиле ЛАДА ЛАРГУС, а после выключить его.

Какие функции есть в Логан 2\Сандеро 2,но скрыты от нас заводом.

Кондиционеры и системы климатконтроля: правила эксплуатации

Модели, в которых отсутствует ГУР и компрессор кондиционера, отличаются самым простым обслуживанием, и часто встречаются у авто с 8 клапанами. Главный недостаток такой компоновки: перетянутый ремень может стать причиной повреждения генератора.

Особенности работы подогрева лобового стекла на Логан2, Сандеро 2, Каптур

Температура внутри закрытого автомобиля, оставленного на солнце, может превысить 60 С. После проветривания автомобиля необходимо закрыть окна, включить кондиционер и выбрать на первое время режим рециркуляции воздуха, чтобы обеспечить максимальную эффективность охлаждения. Во время работы кондиционера все окна должны быть закрыты, чтобы система могла работать с максимальной эффективностью. Всем привет, подсказали люди добрые,как можно отдельно использовать подогрев лобового стекла и максимальную скорость вентилятора.

Применяется для быстрого удаления запотевания стекол при высокой влажности воздуха Тумблер кондиционера может располагаться в любом позиции в зависимости от температуры окружающей среды, а тумблер рециркуляции обязан быть выключен. Попытаемся ответить на вопрос: почему не включается кондиционер на рено? Как правильно проверить работу компрессора кондиционера, датчика давления фреона, вентилятора охлаждения двигателя. Как работает система кондиционирования? Как срабатывает муфта включения компрессора кондиционера.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
климат контроль Renault Logan , система вентиляции Renault Logan , система кондиционирования Renault Logan , система отопления Renault Logan , климат контроль Renault Sandero , система вентиляции Renault Sandero , система кондиционирования Renault Sandero , система отопления Renault Sandero , климат контроль Renault Logan MCV , система вентиляции Renault Logan MCV , система кондиционирования Renault Logan MCV , система отопления Renault Logan MCV , климат контроль Renault Logan VAN , система вентиляции Renault Logan VAN , система кондиционирования Renault Logan VAN , система отопления Renault Logan VAN , климат контроль Dacia Logan VAN , система вентиляции Dacia Logan VAN , система кондиционирования Dacia Logan VAN , система отопления Dacia Logan VAN , климат контроль Dacia Logan MCV , система вентиляции Dacia Logan MCV , система кондиционирования Dacia Logan MCV , система отопления Dacia Logan MCV , климат контроль Dacia Logan , система вентиляции Dacia Logan , система кондиционирования Dacia Logan , система отопления Dacia Logan , климат контроль Dacia Sandero , система вентиляции Dacia Sandero , система кондиционирования Dacia Sandero , система отопления Dacia Sandero

4. Климатическая установка с ручным управлением

Климатическая установка с ручным управлением состоит из следующих элементов:

• панель управления,
• ЭБУ системы впрыска,
• компрессор.

Установка работает в нерегулируемом режиме, то есть количество вырабатываемого холода постоянно с момента включения компрессора.

Принцип действия состоит в следующем:

• При нажатии на выключатель АС 1 на панели управления создается состояние 0 (запрос на выключение компрессора) или 1 (запрос на включение компрессора).
• Данное состояние передается по проводной связи на ЭБУ системы впрыска, который разрешает или не разрешает включение компрессора кондиционера.
• При этом ЭБУ системы впрыска реализует следующие алгоритмы управления:

1) По частоте вращения коленчатого вала двигателя: если она слишком низка, ЭБУ не разрешает включение компрессора.

2) По нагрузке двигателя: если она слишком высока (например, при резком нажатии на педаль акселератора, при движении на крутом подъеме, или если автомобиль загружен), ЭБУ не разрешает включение компрессора.

3) Давление хладагента в компрессоре: если в компрессоре есть избыточное давление, ЭБУ переходит в режим безопасности и ЭБУ не разрешает включение компрессора.

Если ЭБУ разрешает включение компрессора, он передает состояние 1 на силовой каскад, который подает питание на муфту включения компрессора кондиционера.

Снятие и установка

1. Отсоединить провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

2. Отсоединить среднюю облицовку в нижней части.

3. Снять среднюю облицовку.

4. Разъединить разъемы.

• винты крепления 1,
• частично панель управления.

6. Разъединить разъем панели управления.

• фиксаторы оболочек тросов 4 и 5, разведя лапки 2.
• тросы привода 4 и 5 с панели управления в точке 3.
• оболочку троса 6, разведя лапки 2.
• трос привода 6 с панели управления в точке 3.

Наклоните панель управления.

Снять панель управления.

1. Установка производится в порядке, обратном снятию.

1. Установить трос привод а 4 в последнюю очередь.

2. Для троса управления 4, установить сначала фиксатор его оболочки, а затем сам трос.

2. Присоединить провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

1. Проверить, чтобы тросы привода перемещались на всю длину их хода.

2. Выполнить необходимое программирование.

Контакт панели управления	Назначение	Контакт датчика или исполнительного механизма
A4	Информация о работе электровентилятора на скорости 0 (только на двигателе K9)	ЭБУ системы впрыска
А5	Запрос на включение кондиционера	ЭБУ системы впрыска
A6	«Масса»	—
A7	Габаритный огонь	—
B1	«+» потребителей электроэнергии	ЦЭКБС
B2	Включение 1-скорости вентилятора	Контакт 3 разъема А блока резисторов
B3	Включение 2-скорости вентилятора	Контакт 2 разъема А блока резисторов
B4	Включение 3-скорости вентилятора	Контакт 4 разъема А блока резисторов
B5	Включение 4-скорости вентилятора	Контакт 1 разъема А блока резисторов
B6	«+» вентилятора отопителя	Контакт 1 блока электровентилятора

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Владельцы автомобилей с продвинутой системой поддержания температуры в салоне нередко задумываются: можно ли включать зимой? Если с отопителем все относительно понятно, то кондиционер, как составляющая , вызывает вопросы в зимний период. О том, как пользоваться зимой и пойдет речь ниже.

Можно ли зимой включать

Для того, чтобы ответить на этот вопрос, нужно понять, как работает зимой.

Любая современная климатическая установка сочетает в себе две системы: кондиционирования и отопления салона. Летом обычно работает кондиционер. Зимой — отопитель. По сути, — это просто автоматизированная система управления кондиционером и отопителем в связке, которая нацелена на поддержание заданной водителем температуры в салоне авто. Холодно, нужно подогреть салон — климат включит отопитель. Если жарко и нужно охладиться — в дело вступит кондиционер.

Кондиционер устроен сложнее, чем отопитель, система кондиционирования закрытая. В ней циркулирует специальный газ: фреон. За счет довольно сложного процесса изменения агрегатного состояния фреона удается добиться его охлаждения до примерно -2 °C. В максимально охлажденном состоянии фреон прокачивается через так называемый испаритель, через который прогоняется воздух из салона, и за счет этого происходит его охлаждение.

Однако с падением температуры окружающей среды (а значит, и всей системы кондиционирования в целом), превращение фреона из жидкого состояния в газообразное становится все более сложным. И приблизительно, начиная с температуры окружающей среды около +5 °C, повышается вероятность, что в испарителе фреон не полностью перейдет в газообразное состояние и подастся на компрессор в виде жидкости. Жидкость, как известно, несжимаемая среда. И как только жидкий фреон попадет в поршневую камеру компрессора — произойдет гидроудар: компрессор выйдет из строя.

Но не все так страшно, как кажется. Автоматизированная система любого автомобиля имеет защиту: у вас не получится включить кондиционер зимой. Да, будет гореть индикатор работы кондиционера. Но сам кондиционер физически не включится.

Даже в самой простой системе кондиционирования есть как минимум два датчика: температуры окружающей среды и давления фреона в системе. Если их показания выйдут за допустимые — кондиционер не включится ни при каких манипуляциях на панели управления. позаботились о том, чтобы работа зимой в автомобиле была не только комфортной, но и безопасной.

Как использовать в автомобиле зимой

Пользоваться зимой в автомобиле нужно так же, как и летом — без ограничений. Логически бессмысленное включение кондиционера для охлаждения салона зимой, когда за бортом отрицательная температура, будет невозможным срабатывания защиты. А включение отопителя никак не скажется на работоспособности всей системы, так как отопитель рассчитан на работу в зимний период.

Но чтобы снизить нагрузку на климат контроль зимой и продлить его срок службы, можно воспользоваться несколькими простыми советами.

Вентиляция и кондиционер Renault Logan 2004-2009 Бензин

Блок управления вентиляцией, отоплением и кондиционированием:
1 — регулятор распределения потоков воздуха;
2 — выключатель кондиционера;
3 — переключатель режимов работы вентилятора;
4 — рычаг управления режимом рециркуляции воздуха;
5 — регулятор температуры воздуха

Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора (при включенном зажигании). При этом включается одна из четырех скоростей вращения вентилятора.
Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.
Регулятор распределения потоков задает следующие направления потоков воздуха в салоне:

— в зону расположения головы. Воздушный поток через дефлекторы в панели приборов поступает в верхнюю часть салона автомобиля;

— в зону расположения ног и головы. Воздушный поток поступает через дефлекторы в верхнюю часть салона автомобиля и в зону расположения ног;

— в зону расположения ног. Воздушный поток поступает только в зону расположения ног;

— в зону ног и на обдув ветрового стекла и стекол передних дверей. Воздушный поток поступает в зону расположения ног, а также к решеткам обдува ветрового стекла и стекол передних дверей;

— на обдув ветрового стекла и стекол передних дверей. Воздушный поток поступает только к решеткам обдува ветрового стекла и стекол передних дверей.
Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон.
Для повышения температуры воздуха поворачиваем рукоятку регулятора по часовой стрелке, в красный сектор шкалы, а для снижения температуры воздуха — против часовой стрелки, в синий сектор.
Для поступления в салон наружного воздуха переводим рычаг управления рециркуляцией воздуха в крайнее левое положение.
Для включения режима рециркуляции воздуха переводим рычаг управления в крайнее правое положение.
Режим рециркуляции воздуха (прекращение подачи наружного воздуха в салон) рекомендуется использовать при необходимости быстро снизить или повысить температуру воздуха в салоне, а также при движении по запыленной местности или в плотном транспортном потоке, чтобы избежать попадания в салон пыли или отработавших газов.

Используйте режим рециркуляции при поднятых стеклах дверей. Не рекомендуется использовать режим рециркуляции продолжительное время, так как это может привести к увеличению влажности воздуха в салоне и запотеванию стекол.

Воздух в салон может поступать через центральные или боковые дефлекторы системы вентиляции, отопления и кондиционирования.

Для поступления воздуха в салон…

…открываем дефлектор, нажав на его шторку.

Для изменения направления потока воздуха…

…поворачиваем дефлектор в соответствующую сторону.

Для предохранения ветрового стекла и стекол дверей от запотевания в теплое время года достаточно направить на них холодный воздух. Для этого необходимо:
– регулятором распределения потоков направить воздух через верхнюю решетку обдува ветрового стекла и решетки обдува стекол передних дверей;
– рычаг управления рециркуляцией воздуха перевести в крайнее левое положение;
– рукоятку регулятора температуры перевести в синий сектор;
– включить соответствующий режим вентилятора.
Для очистки стекол от льда и снега направляем на них подогретый воздух, переведя рукоятку регулятора температуры воздуха в красный сектор и включив необходимый режим работы вентилятора.
После оттаивания стекол регулятором распределения потоков воздуха выбираем желаемое направление подачи воздуха в салон.
Для ускорения прогрева салона на стоящем автомобиле рекомендуется включить режим рециркуляции, а при движении — выключить.

ИСПОЛЬЗОВАНИЕ КОНДИЦИОНЕРА

Для включения кондиционера нажимаем кнопку выключателя (см. выше) при работающем двигателе. При этом в кнопке загорается индикатор.
Повторным нажатием на кнопку выключаем кондиционер.
На затяжных подъемах или в условиях интенсивного городского движения работа кондиционера может привести к перегреву двигателя. Поэтому, если температура охлаждающей жидкости превысила допустимое значение, кондиционер следует выключить.
Если автомобиль поставлен на стоянку под прямыми лучами солнца, перед включением кондиционера откройте окна и проветрите салон.
Если потребности во включении кондиционера нет, то его необходимо включать раз в две недели, на несколько минут, даже в зимний период эксплуатации при небольших отрицательных температурах. Это способствует сохранению смазки на деталях компрессора и уплотнениях, что продлевает срок службы системы кондиционирования.
При длительной стоянке на солнце в жаркую погоду температура воздуха в салоне намного выше наружной. Для быстрого охлаждения салона необходимо на некоторое время открыть двери, чтобы вышел горячий воздух. Затем пустить двигатель, включить кондиционер в режиме максимального охлаждения и закрыть двери. После посадки в салон следует перевести кондиционер в наиболее благоприятный режим: рекомендуется поддерживать разность внутренней и наружной температуры в пределах 5–9 °С. Поток охлаждающего воздуха лучше всего направлять вверх, и ни в коем случае не в лицо. Это может вызвать простудные заболевания и воспаление лицевых нервов.
Режим максимального охлаждения салона рекомендуется использовать в жаркую погоду или после продолжительной стоянки автомобиля на солнце. Реализуется этот режим следующим образом.
Включен режим рециркуляции воздуха. Регулятор распределения потоков воздуха переведен в одно из своих положений; регулятор температуры воздуха повернут в крайнее положение против часовой стрелки; переключатель режимов работы вентилятора — в положение «4»; кондиционер включен.

После продолжительной стоянки автомобиля в жаркую погоду на солнце при включении кондиционера не направляйте поток холодного воздуха на ветровое стекло во избежание образования трещин.

Блок управления вентиляцией, отоплением и кондиционированием:
1 — регулятор распределения потоков воздуха;
2 — выключатель кондиционера;
3 — переключатель режимов работы вентилятора;
4 — рычаг управления режимом рециркуляции воздуха;
5 — регулятор температуры воздуха

Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора (при включенном зажигании). При этом включается одна из четырех скоростей вращения вентилятора.
Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.
Регулятор распределения потоков задает следующие направления потоков воздуха в салоне:

— в зону расположения головы. Воздушный поток через дефлекторы в панели приборов поступает в верхнюю часть салона автомобиля;

Яндекс.Директ

Бездепозитный бонус на счет! Участвуйте в конкурсе Energy Drive. $3000 на счет! Призовой фонд 100 000р.finam.ruАдрес и телефон

Регулятор давления воздуха -2,2т.р Регулятор давления воздуха с манометром в автосервис для пневмолиний.Звони!technosouz.ruАдрес и телефон

— в зону расположения ног и головы. Воздушный поток поступает через дефлекторы в верхнюю часть салона автомобиля и в зону расположения ног;

— в зону расположения ног. Воздушный поток поступает только в зону расположения ног;

— в зону ног и на обдув ветрового стекла и стекол передних дверей. Воздушный поток поступает в зону расположения ног, а также к решеткам обдува ветрового стекла и стекол передних дверей;

— на обдув ветрового стекла и стекол передних дверей. Воздушный поток поступает только к решеткам обдува ветрового стекла и стекол передних дверей.

Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон.
Для повышения температуры воздуха поворачиваем рукоятку регулятора по часовой стрелке, в красный сектор шкалы, а для снижения температуры воздуха — против часовой стрелки, в синий сектор.
Для поступления в салон наружного воздуха переводим рычаг управления рециркуляцией воздуха в крайнее левое положение.
Для включения режима рециркуляции воздуха переводим рычаг управления в крайнее правое положение.
Режим рециркуляции воздуха (прекращение подачи наружного воздуха в салон) рекомендуется использовать при необходимости быстро снизить или повысить температуру воздуха в салоне, а также при движении по запыленной местности или в плотном транспортном потоке, чтобы избежать попадания в салон пыли или отработавших газов.

Используйте режим рециркуляции при поднятых стеклах дверей. Не рекомендуется использовать режим рециркуляции продолжительное время, так как это может привести к увеличению влажности воздуха в салоне и запотеванию стекол.

Воздух в салон может поступать через центральные или боковые дефлекторы системы вентиляции, отопления и кондиционирования.
Для поступления воздуха в салон…

…открываем дефлектор, нажав на его шторку.

Для изменения направления потока воздуха…

…поворачиваем дефлектор в соответствующую сторону.

Для предохранения ветрового стекла и стекол дверей от запотевания в теплое время года достаточно направить на них холодный воздух. Для этого необходимо:
– регулятором распределения потоков направить воздух через верхнюю решетку обдува ветрового стекла и решетки обдува стекол передних дверей;
– рычаг управления рециркуляцией воздуха перевести в крайнее левое положение;
– рукоятку регулятора температуры перевести в синий сектор;
– включить соответствующий режим вентилятора.
Для очистки стекол от льда и снега направляем на них подогретый воздух, переведя рукоятку регулятора температуры воздуха в красный сектор и включив необходимый режим работы вентилятора.
После оттаивания стекол регулятором распределения потоков воздуха выбираем желаемое направление подачи воздуха в салон.
Для ускорения прогрева салона на стоящем автомобиле рекомендуется включить режим рециркуляции, а при движении — выключить.

ИСПОЛЬЗОВАНИЕ КОНДИЦИОНЕРА

Для включения кондиционера нажимаем кнопку выключателя (см. выше) при работающем двигателе. При этом в кнопке загорается индикатор.
Повторным нажатием на кнопку выключаем кондиционер.
На затяжных подъемах или в условиях интенсивного городского движения работа кондиционера может привести к перегреву двигателя. Поэтому, если температура охлаждающей жидкости превысила допустимое значение, кондиционер следует выключить.
Если автомобиль поставлен на стоянку под прямыми лучами солнца, перед включением кондиционера откройте окна и проветрите салон.
Чтобы избежать запотевания стекол в дождливую погоду, переведите регулятор распределения потоков воздуха в положение (при выключенном отопителе) и включите кондиционер.
Если потребности во включении кондиционера нет, то его необходимо включать раз в две недели, на несколько минут, даже в зимний период эксплуатации при небольших отрицательных температурах. Это способствует сохранению смазки на деталях компрессора и уплотнениях, что продлевает срок службы системы кондиционирования.
При длительной стоянке на солнце в жаркую погоду температура воздуха в салоне намного выше наружной. Для быстрого охлаждения салона необходимо на некоторое время открыть двери, чтобы вышел горячий воздух. Затем пустить двигатель, включить кондиционер в режиме максимального охлаждения и закрыть двери. После посадки в салон следует перевести кондиционер в наиболее благоприятный режим: рекомендуется поддерживать разность внутренней и наружной температуры в пределах 5–9 °С. Поток охлаждающего воздуха лучше всего направлять вверх, и ни в коем случае не в лицо. Это может вызвать простудные заболевания и воспаление лицевых нервов.
Режим максимального охлаждения салона рекомендуется использовать в жаркую погоду или после продолжительной стоянки автомобиля на солнце. Реализуется этот режим следующим образом.
Включен режим рециркуляции воздуха. Регулятор распределения потоков воздуха переведен в одно из своих положений; регулятор температуры воздуха повернут в крайнее положение против часовой стрелки; переключатель режимов работы вентилятора — в положение «4»; кондиционер включен.

После продолжительной стоянки автомобиля в жаркую погоду на солнце при включении кондиционера не направляйте поток холодного воздуха на ветровое стекло во избежание образования трещин.

Как включить кондиционер на рено логан 2

Отопление (кондиционирование) и вентиляция салона автомобиля Рено Логан
Системы вентиляции, обогрева и кондиционирования воздуха, размещенные на автомобиле, эффективно действуют при закрытых окнах и изображают собой цельный комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды. Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования уменьшает температуру и влажность воздуха, очищает его от пыли. Отопитель увеличивает температуру воздуха при любых режимах работы системы

Систему кондиционирования воздуха устанавливают на часть автомобилей Renault Logan

Комплекс гарантирует малоинерционное корректирование температуры воздуха, почти не зависящее от скорости пеpедвижения автомобиля Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, следовательно его надо включать даже во время пеpедвижения с очень большой скоростью.
Внешний воздух может проникать в салон через окна дверей при опущенных стеклах и через воздухонагнетатель, размещенный перед ветровым стеклом. Воздух из воздухо-нагнетателя может проникать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла основания отопителя.

Езда с открытыми окнами на скорости 100 км/ч повышает расход топлива
ориентировочно на 4%.

Количество, температуру, направление и насыщенность воздушных потоков регулируют следующими переключателями, установленными в блоке управления системой обогрева (кондиционирования) и вентиляции салона автомобиля Рено Логан
1 — тумблер кондиционера автомобиля Renault Logan. Для охлаждения воздуха, поступающего в салон автомобиля, надавите на кнопку подключения кондиционера (если он размещен на автомобиле) — в ней загорится контрольная лампа желтого цвета. Для выключения кондиционера вторично надавите на кнопку.

При включении кондиционера, преимущественно в горячее время года, влага, содержащаяся в воздухе, поступающем к теплообменнику, конденсируется на нем, стекает с испарителя и удаляется из блока отопителя через имеющееся специальное отверстие
Кондиционер не включится, если тумблер режимов работы вентилятора воздухонагнетателя размещен в позиция «0» (вентилятор выключен) или температура окружающего воздуха ниже 0 «с. Это не является признаком неисправности, а предусмотрено конструкцией.

Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское перемещение и пр.. может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости если температура преувеличивает разрешенное значение, выключите кондиционер. При длительных поездках в условиях городского пеpедвижения производительность работы кондиционера может снизиться из-за напряженного теплового порядка двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.

2 — тумблер режимов работы вентилятора печки автомобиля Рено Логан Для увеличения интенсивности поступления воздуха в салон во время пеpедвижения и обеспечения поступления воздуха на неподвижном автомобиле поставьте рукояткой переключателя один из четырех режимов работы вентилятора воздухонагнетателя.
3 — редуктор температуры подаваемого в салон автомобиля Renault Logan воздуха. Для перемены температуры поступающего в салон воздуха проворачивайте рукоятку регулятора температуры. Синяя часть шкалы соответствует подаче максимально охлажденного воздуха, красная — максимально подогретого. При среднем позиции рукоятки в салон поступает воздух при температуре окружающей среды.
4 — рычаг подключения порядка рециркуляции. Для подключения порядка рециркуляции переведите рычаг в правое крайнее позиция. При включенном режиме рециркуляции внешний воздух не подается в салон, а вентилятор воздухонагнетателя гарантирует циркуляцию воздуха внутри салона. Этот порядок применяют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха

Не предлагается продолжительное включение порядка рециркуляции во время пеpедвижения автомобиля, так как традиционно это приводит

5 — редуктор распределения потоков подаваемого в салон воздуха. Для перемены направления поступления воздуха выберите рукояткой регулятора распределения потоков воздуха один из четырех вариантов (по часовой стрелке):
— подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
— подача воздуха в верхнюю и нижнюю секции салона (через боковые и центральные сопла панели приборов, а также через нижние сопла основания отопителя),
— подача воздуха в нижнюю часть салона (через нижние сопла основания отопителя);
— подача воздуха на ветровое стекло (через сопла обдува ветрового стекла).
В зависимости от разных комбинаций подключения переключателей блока управления система обогрева и вентиляции работает в указанных существенных режимах

наибольший порядок охлаждения
Применяется в жаркую погоду и после продолжительной стоянки на солнце для быстрого охлаждения воздуха в салоне. В этом случае перед включением кондиционера предлагается на короткий срок открыть окна, что-бы убрать из салона нагретый воздух. Выключатели кондиционера и рециркуляции
воздуха обязаны быть включены;

— стандартный порядок охлаждения. Применяется при поездках по городу и за городом при умеренно теплой погоде. Тумблер кондиционера обязан быть включен, тумблер рециркуляции — выключен;

-максимальный порядок обогрева. Применяется при очень низкой температуре окружающей среды и для быстрого прогрева воздуха в салоне после более долгой стоянки. Тумблер кондиционера обязан быть выключен, тумблер рециркуляции — включен;

— стандартный порядок обогрева Применяется в холодное время года для поддержания оптимальной температуры воздуха в салоне после его интенсивного прогрева в максимальном режиме обогрева. Выключатели кондиционера и рециркуляции воздуха обязаны быть выключены;

— порядок обдува ветрового стекла и стекол передних дверей. Применяется для быстрого удаления запотевания стекол при высокой влажности воздуха Тумблер кондиционера может располагаться в любом позиции в зависимости от температуры окружающей среды, а тумблер рециркуляции обязан быть выключен.

Для того чтобы стекла автомобиля Renault Logan не запотевали в дождливую погоду, включите порядок их обдува при выключенном отопителе, так как различие значений температуры плоскости стекла и подаваемого воздуха может вызвать конденсацию влаги

Для больше эффективного манипуляции вентиляции и обогрева при скорости пеpедвижения автомобиля меньше 50 км/ч и при проезде отдельно запыленных участков дорог с закрытыми окнами (для образования избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или наибольшую скорость. Для ускоренного удаления запотевания заднего стекла и освобождения его от наледи и снега включите переключателем отопление стекла.
Если вы не используете кондиционер продолжительное время, то нужно раз в неделю на короткий срок включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях
