Компрессор из зил 130 своими руками пошаговая инструкция

Добрый день. Это есть один из наболевших вопросов в моем гараже, каждый раз когда нужен воздух, а это часто случается, начинаются хождения по мукам, да и мой компрессор уже для него довольно много работает, а он маленький, с небольшим ресивером, пока качаю колесо от моей машины, приходится ждать пока он наберет воздух, остынет и т.д. Даже как то ходим в магазин, одни китайские с алюминиевыми башками, которые не рекомендуют, а то что хорошие, очень дорогие. Как то при разговоре с моим близким знакомым, сказал, что есть такая проблема и как Вы думаете, на следующие день он притащил два компрессора от ЗИЛ 130, из которых один подлежал кап.ремонту, а второй просто ремонту. Все получилось само собой, я особо не стремился этим заняться, да и время для машины не хватает, а здесь строй компрессор, дальше напрашивается пеногенератор, а за ним и пескоструйка. Все эти агрегаты мне нужны и были бы кстати. Одним словом работы начались. Представляю Вашему внимания пару маленьких ролика, но на днях думаю выставлю и другие. д.Али.

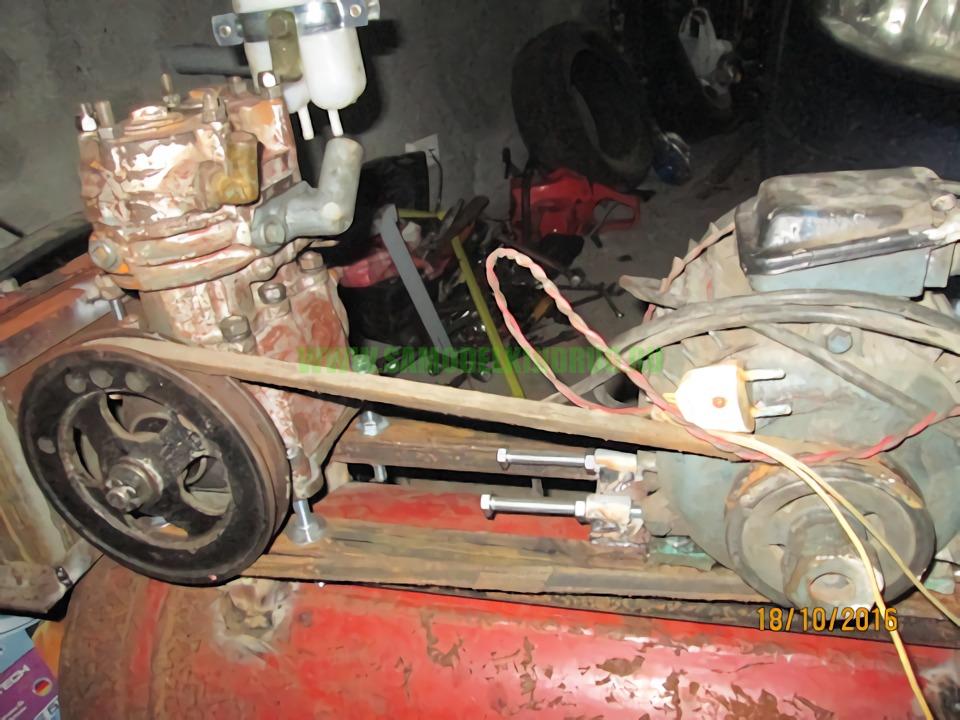

Сделал самодельный воздушный компрессор: подробный фото отчёт по изготовлению компрессора на базе головы ЗиЛ-130.

Приветствую самоделкиных!

Понадобился компрессор для домашней мастерской., где-то, что то продуть, подкачать колеса или покрасить какую ни будь мелочь.

Изначально, хотел купить готовое (китайское) решение в бюджете до 10 тыс. р, но после поиска информации по компрессорам понял, что там все печально. Нужно 15 с + примерно денег, что бы купить эту чудо технику и потом не пожалеть, о потраченных деньгах.

В итоге созрел повторить подвиг многих и связаться с легендой отечественного советского автопрома под названием ЗИЛ 130…К тому же, в технаре учился на автомеханика по грузовым автомобилям, то как раз этот автомобиль Зил-130 и трактор МТЗ-82 изучал полностью, до болтика все три года, весь учебный срок!

Что могу сказать в пользу этой компрессорной головки хорошего…Самый главный ее плюс -она не «убиваемая»! Есть запчасти практически все и стоят достаточно не дорого. Всегда можно найти по артикулам детали и заказать. Система смазки у нее идет под давлением от масляной магистрали двигателя, по системе охлаждения тоже самое. Работает компрессорная головка постоянно, как только запустился двигатель. После достижения 7,5атм, в тормозной системе, головка переходит в холостой режим и начинает качать воздух из одного цилиндра в другой. Рабочая температура 90-100С примерно. Именно на эту температуру наши инженеры ее проектировали. Как то так…
Почитав кучу форумов и посмотрев «все» видосы на ютубчике, понял, что есть разные мнения по этим компрессорам. Лично мне хотелось сделать, чем проще, тем лучше. Поэтому было решено сделать систему смазки «черпачками», как у всеми любимой легенды СО-7б и систему охлаждения с естественной циркуляцией в виде расширительного бачка…и все!
Для начала долго искал б/у головку на авито и юле…в итоге нашел за 1500р. Продавец сказал, что она тоже, когда то работала в качестве гаражного компрессора, но не долго… Состояние ее было просто ужас. Но больше вариантов не было, пришлось купить. В итоге всю зачистил корд щеткой на болгарке и вид уже стал получше.

Внутри чернота, как потом оказалось она сильно перегревалась и масло прикипело к стенкам.

Состояние внутри, ужасное…Пришлось все это дело вымачивать сутками в растворителе и бензине. Кольца на поршнях залегли все. Что бы их демонтировать, пришлось отверткой подцеплять и выбивать молотком…при этом кольца ломались маленькими кусочками. Никакие растворители не раскоксовали их. После головку и плоскость цилиндра шлифанул.

Как не странно, цилиндры оказались без задиров. Даже виден хон(фоток нет). Поршня в ВМТ цилиндра практически без люфтов. Сами поршня тоже довольно в хорошем состоянии оказались. Шейки коленвала без задиров, но подшипники уже с люфтами оказались. Поэтому были куплены новые вкладыши, подшипники, набор прокладок, набор колец, шпильки и набор впускных и выпускных клапанов -отвратительного качества.
Система смазки решил делать, как уже писал выше -«черпачками». Для этого нужно сверлить сам блок под сапун, далее два отверстия в шатуне и третье в бугеле под сам черпак.

Под сапун резьба М10.

В бугелях резьба М6.

трубки вклеены на фиксатор резьбы

Для того чтобы эти черпачки работали, нужно сварить поддон для масла. Как оказалось фоток я не делал. Там все просто. Четыре уголка на ребро и снизу пластина приварена. Одновременно идет примерочка под площадку…

Двигатель будет установлен 3кВТ 2900 об трехфазник в однофазную сеть.
Площадку решил сделать единую, для двигателя и головки. Также она будет съемная от рессивера.

Баллон как и у всех пропановый на 50л с колесами.

Как уже писал площадка будет съемная.

Далее само собой был приварен сливной болт на днище баллона для слива конденсата и два соска из полдюймовой трубы для манометра и прессостата. Колеса поменял немного на другие с широким протектором))) Третья нога тоже с резиновой прокладкой. От вибрации все эти резинотехнические изделия помогают. Ну и на покраску…

Подключение к головки компрессора сделал жесткое, из полдюймовой трубы. Обратный клапан поставил сантехнический, с латунным сердечником.

Состояние эл.двигателя тоже было не очень. Да и к тому же он после переборки. Эти мастера решили, что трех проводов будет достаточно и подключили все это дело по схеме «звезда». Поэтому пришлось все это дело вскрывать, искать недостающие провода, опять все упаковывать назад. Зачищать его от грязи, краски, лака и только потом красить…

Компрессорную головку решил покрасить в оранжевый цвет…для меня это цвет радости. Хоть как то раскрасить это изделие.

Снизу прикручен масляный поддон со сливным отверстием. Так же сделал болт-заглушку с неодимовым магнитом для улавливания металлических примесей. Потому что после первого запуска и небольшой обкатки, после разбора поддона, я увидел очень много металлической стружки.

Бак для охлаждающей жидкости сделан из обрезка трубы диаметром 150мм. Подключение на «жесткую» с американками.

Бачок для картерных газов от класики, как и у Всех самоделкиных.
Воздушный фильтр сделал сам. Ибо которые продаются за 300р с поролоном внутри, меня чей то отпугивали. Для этого понадобится сам фильтрующий элемент от Иж, москвич2141 и полипропиленовые фитинги и трубы.

На трубе нарезал резьбу под эту заглушку.

Теперь по оборотам…
Я решил делать компрессор с оборотами 2000 на коленвале головки. Для этого долго икал подходящий шкив на электродвигатель. На самой головке стоит штатный шкив с размером 218мм по наружнему диаметру. По расчетам онлайн калькулятора, мне нужен был ведущий шкив с размером 150мм. Поэтому прикупил шкив от ваз 2101-07, который стоит на коленвалу для привода вентилятора или помпы .х.з, это не важно. Его размеры, как раз 150мм и внутренний на 29мм. Так как у меня на валу двигателя посадочный размер 24мм, то пришлось самому вытачивать втулку с помощью болгарки и напильника. До этого искал токарей в своем поселке…но их уже днем с огнем не найдешь!

На таких оборотах баллон 50л до 8атм качает за 1мин 40сек.

Бачок масляный с трубками от сапуна и коленвала. Если в будущем нужно будет переделать под принудительную смазку, то проблем совершенно нет. Подключается в штатное место магистраль и вперед.

Обратка с масляной магистрали выводится через сливное отверстие.

Натяжной механизм ремня прост до безобразия. Одеваем любой ремень на шкивы, оттягиваем двигатель, затем подводим планку из уголка. Притягиваем ее к раме и затем натяжными болтами натягивается ремень. После уже притягивается площадка электродвигателя.

Воздушный фильтр.

Обратный клапан…На два манометра не обращайте внимания. Позже будет куплена автоматика и будет установлена в место одного из манометров.

Врезал термометр в бачок охлаждающей жидкости.

Колеса и упор из толстой резины -аля антивибрация!

Если нужно что то покрасить с большим временным сроком и большой нагрузкой, то можно подключить на этот тройник шланг от водопровода и принудительно охлаждать головку. Я думаю не надо объяснять, на пальцах…бачок разъемный на американках стоит.

Ну и масло купил вот такое. С запахом обычной веретенки.

Теперь, немного по электрической схеме и попробую рассчитать примерную стоимость деталей компрессора.
Итак, имеем двигатель 3квт, 2900 оборотов и потребление 11,8ампер в сети 220 при подключении треугольником.

Этот двигатель был в ремонте и мастера вывели всего три провода для подключения на 380в. Поэтому пришлось все это дело перебирать и выводить еще дополнительные провода. Как это делается в ютубчике полно роликов.
Далее нужно подбирать рабочие и пусковые конденсаторы. Вот тут есть небольшая засада. Есть разные онлайн калькуляторы и они показывают совершенно разные значения…на одних 200мкф рабочие и 400мкф пусковые, на других 400 и аж 800 пусковых. И поэтому не знаешь, что и покупать.
Решил поступить так, купить сначала по минимум и если что подкупить, если будет не хватка емкости. Цены на конденсаторы с большой емкостью писец, как дорого.
Для подключения на понадобится пусковые и рабочий конденсаторы, реле времени, магнитные пускатели.

Рабочие на 120 и 100мкф Пусковой на 500мкф.

И два магнитных пускателя…один разгружает питание электродвигателя, второй пускатель реле времени.

Собираю в короб. Контакторы с реле крепим на саморезы, кондеры на стяжки.

На моем компрессоре пока нет автоматики(прессостата), поэтому подключил таким образом. Объясню словами… питающий кабель с розетки идет на кнопочный пост. В это время загорается лампа, типа есть напряжение(сеть). После пуска кнопочного поста, напряжение идет на контакторы и катушку магнитного пускателя АББ и реле времени ТДМ. С магнитного пускателя АВВ ток идет на двигатель с рабочими конденсаторами и параллельно ток идет через реле времени ТДМ на катушку второго (черного)магнитного пускателя. Второй МП уже подсоединяет пусковой(синий) конденсатор и происходит пуск двигателя. Через определенное время(у меня 2с) отрабатывает реле времени и отключается второй(черный) магнитный пускатель. Кто в электрике понимает, тому это все просто, но большинство людей и я тоже не очень сразу могут разобраться!
Если надо установить другое время, то открываем крышку короба и крутим регулятор на реле времени.

Теперь по кондерам. Первый пуск двигателя без нагрузки на холостую показал, что слишком много кондеров. Движек нагрелся за пару минут. Поэтому один кондер 100мкф откинул сразу. Потом собрал компрессор и установил маленький шкив(70мм)на двигатель. Двигатель с компрессорной головкой работал ровно, без гудения и нагрева. Запускал компрессор с 8атм спокойно. После установки шкива диаметром на 150мм, двигатель даже не смог запуститься с 0атм в баллоне. В итоге подкинул второй на 100мкф и все заработало, как надо. Время работы пускового конденсатора увеличилось конечно. Если в сети 220в и компрессор прогретый, то с 8 атм в баллоне стартует легко. Если идет просадка по сети до 200в, то уже на 8 атм стартануть не может. Крутит шкивами и не хватает разгона за эти 2 сек, но ближе к 5 атм в баллоне запускается. Можно конечно увеличить время на реле…чутка прям не хватает раскрутиться…но я я пока этого делать не буду. И это все без разгрузочного клапана и предрессивера на впуске!
Фото готового изделия

Теперь о себестоимости…

Если кто то надумает строить компрессор на базе зил, камаз и других головок, должен сначала посчитать примерно его себестоимость. На ютубе в роликах все просто и дешево…зил, баллон и готово))) На деле все совсем не так.

• 1. Баллон по классике жанра -пропановый 500р на авитоюле. ( у меня был в загашнике)
• 2. Колеса — 300р примерно (подогнали знакомые)
• 3. Уголок 50 2метра, труба 1/2 2метра на ручку… примерно 200р
• 4. Компрессор зил 130 — 1500р самый низ рынка на авито и надо ехать за ней + бензин 500р
• 5. Ремкоплект для этой головы (кольца, подшипники, прокладки, вкладыши, клапана) 1000р
• 6.Электродвигатель 2500тр авито( мне отдали бесплатно)+ опять нужно куда то ехать за ним.
• 7. Электрика…если у Вас 380в, то это самый простой и дешевый вариант. Нужен прессотат на 380 и магнитный пускатель. В моем случае, что бы подключить на 220в нужно… 3 кондера на 1500р, реле времени 500р, магнитные пускатели 1000р, прессоста на али -1000р

Остальную мелочевку даже считать не буду. Клапан, фитинги, американки — это все у меня было. это все связано с моей работой))) Если Вам все это покупать, то может еще на 1000-1500р выйти. В итоге себестоимость компрессора у Вас выходит за 12тр с плюсом! И это нужно… потрать время, уметь варить, пилить, точить и тд.и тп. Нужно оно это Вам, решайте сами. Это самая простая механическая схема постройки компрессора на базе зил 130. Если делать принудительную смазку и охлаждение, то еще не одна тысяча рублей уйдет. Мне примерно обошлось по деньгам 7тр и нужно еще прессостат заказывать. Ну и такая работа мне не в тягость, а в радость!
Вывод скорее будет такой…Если материала на компрессор вообще голяк и нет ничего, то лучше сразу не заморачиваться, а подкопить еще деньжат и купить сразу нормальный ременной компрессор!
Ребята, как то так…все без прикрас! Всем удачи и пока!
Автор самоделки: Reanimator33. г. Орехово-Зуево.

Владельцам автомобилей, мототехники и велосипедистам часто приходится подкачивать колеса, делать это вручную долго и утомительно. На выручку приходит воздушный компрессор, собрать который можно из исправного автомобильного агрегата. В качестве привода для него отлично подходит 300-ватный двигатель – такие часто используются для комплектования роторных и автоматических стиральных машин. Рассмотрим подробно процесс создания упомянутого устройства.

Используемые материалы, комплектующие и инструменты

Процесс изготовления компрессора воздушного требует от мастера навыков металлообработки и мастера — сантехники. Для работы понадобился ряд узлов и деталей: новых или бывших в эксплуатации:

• Компрессор для грузового автомобиля ЗИЛ-130 или ЗИЛ-131.
• Электрический двигатель номинальной мощностью 300 Вт, однофазный, напряжение 220 В.
• Большой и маленький шкивы.
• Ресивер: стальной баллон.
• Автоматика управления китайского производства ос манометрами.
• Арматура водопроводная: цанговые тройники, угольники и обратный клапан.
• Трубы профильные стальные, металлопластиковые и пластиковые.

Для выполнения работ потребуется слесарный инструмент, дрель с набором сверл и электросварка. Выполнение части операций, например, расточка шкива заказывается в специализированной мастерской.

Порядок изготовления и сборки компрессора

Большая часть комплектующих была бывшими в употреблении, они очищались от загрязнений и при необходимости перебирались. Основные части компрессора изготавливались в гараже и собирались в такой последовательности:
Автомобильный агрегат крепится на станину ресивера при помощи болтовых соединений.

Рядом с ним устанавливается электропривод таким образом, чтобы шкивы оказались в одной плоскости.

Перед компрессором на станине монтируем автоматику управления и перенастраиваем ее: включение при давлении – 4 атм., отключение – 6 атм.

В крышке картера компрессора высверливаем отверстие, нарезаем резьбу и вворачиваем угольник. К нему крепим трубку с масляным бачком, выше врезаем сапун, по которому масло будет выдавливаться в накопительный бачок.

Из стальных трубок свариваем радиатор охлаждения воздуха, который выполняет одновременно функцию ручки для перевозки. С одной стороны подсоединяем к ней выход из компрессора с другой трубку подачи воздуха в ресивер.

Разворот воздушной магистрали выполняем из двух угольников.

На входе в ресивер устанавливаем обратный клапан.

На выходе из ресивера устанавливаем вентиль и подсоединяем гибкий шланг, армированный нитью.

На всасывающий патрубок компрессора устанавливаем воздушный фильтр, изготовленный из пластиковой банки с крышкой с высверленными в ней отверстиями.

На другом конце шланга монтируем пистолет для подкачки шин.

В качества фильтрующего элемента применяется поролоновая мочалка, обрезанная по размеру.

Соотношение ведущего и ведомого шкивов составляет 1 к 13, что позволяет уменьшить 13 000 об/мин электродвигателя до 1 000 об/ мин на компрессоре.

Это обеспечивает нормальную работу агрегата и быстрый набор давления в ресивере. Автоматика по достижении 6 атм. отключает питание привода, по мере расхода воздуха цикл повторяется.

Смотрите видео

Лучшая основа для создания покрасочного компрессора своими руками – ЗИЛ 130, компрессор которого конструктивно наиболее для этого подходит.

Для проведения покраски кузова применение компрессора важно, так как это улучшает качество и прочность нанесённого слоя, повышает производительность. Кроме того, его можно использовать для накачки шин, подачи воздуха на пневмоинструменты.

Ввиду немалой стоимости компрессора, приобретать прибор для «разовой» покраски своего автомобиля нецелесообразно, да и не каждому по карману. Сделать подобное устройство своими руками способны домашние умельцы.

Сделать самостоятельно или купить готовый прибор

Сегодняшний рынок устройств для повышения давления и нагнетания воздуха изобилует разнообразием. Для разных целей выпускаются винтовые, поршневые и другие виды компрессоров. Тем, кто сделал выбор в пользу готового прибора, следует выбрать вид механизма с требуемыми техническими характеристиками и по оптимальной цене.

Из всего многообразия предлагаемой продукции, конечно, лучше выбирать изделия известных брендов. Их главным недостатком является высокая стоимость. Большие денежные траты окупятся только при занятии профессиональным ремонтом автомобилей.

Если приобрести дешёвый прибор неизвестного бренда, надо быть готовым к неприятным неожиданностям. Недорогие изделия часто изготовлены из некачественного материала, двигатель выходит из строя, а гарантийный ремонт длится несколько месяцев.

Агрегат, сделанный своими руками из зиловского (ЗИЛ 130), многие мастера считают более надёжным. По многочисленным отзывам, такой аппарат имеет хорошую производительность, прочность, износостойкость.

Интересное! К тому же, ремкомплект на зиловский компрессор можно купить в каждом магазине автозапчастей.

Изготовленное самостоятельно добротное устройство, долго и исправно работающее, будет радовать своего владельца и станет предметом зависти многих автолюбителей.

После изучения инструкции по изготовлению своими руками прибора из компрессора ЗИЛ 130, можно сделать вывод: покупать кота в мешке или сделать устройство самому.

Пошаговая инструкция изготовления оборудования для подачи воздуха из зиловского агрегата

Для создания прибора, нагнетающего воздух, используют компрессоры:

• ЗИЛ 130;
• ЗИЛ 157;
• МАЗ;
• КамАЗ;
• ГАЗ;
• МТЗ.

Прибор КамАЗ имеет хорошую производительность, отличается прочностью и надёжностью, но требует серьёзной доработки, а ГАЗ, МТЗ – малопроизводительны. Поэтому многие для изготовления устройства, нагнетающего воздух, своими руками выбирают зиловский агрегат.

Рассмотрим пример такой сборки. Возьмём за основу компрессор ЗИЛ 130, пропановый баллон на 50 литров.

Рама изготавливается из стального уголка, для крепления необходимы болты, саморезы, герметик, хомуты.

1. Первым делом изготавливаем поддон. Для этого необходим металлический лист толщиной 5 мм. Чтобы избежать протечек масла в местах соединения поддона с картером компрессора, используется паронитовая прокладка и обработка герметиком.
2. Чтобы в процессе работы устройство не заклинило из-за плохой смазки, необходима доводка узлов. Для этого надо снять головку, достать шатуны и просверлить их вместе с вкладышами. Глубина отверстий должна быть 3 мм, диаметр – 10 мм. Этого достаточно для смазки вкладышей. Во время работы прибора образуется масляный туман, который смазывает цилиндры.
3. Следующим шагом нам необходимо сделать два отверстия с резьбой в картере. Сюда вкручиваем щтуцер для залива и отвода масла.
4. С зоной покраски систему надо соединить специальной трубкой. Воздух из устройства выходит сильно нагретым, поэтому для этой цели применяют изделия из меди.
5. Если для работы краскопульта устройства не будет хватать производительности компрессора, можно подключить дополнительные ресиверы. Для контроля давления на ресивере устанавливается манометр. При недостаточном и нестабильном давлении покрасочный слой на кузов автомобиля будет ложиться неравномерно.
6. В ресивер можно установить перегрузочный клапан, который защитит устройство в случае чрезмерного повышения давления.
7. Многие мастера устанавливают также осушитель воздуха. Для этих целей используют специальный осушитель (спиртушку) от а/м КамАЗ, который располагают между компрессором и ресивером. Как рабочую жидкость используют спирт, тосол.

Полезное видео

Ознакомьтесь с подробным видео роликом про самодельный компрессор на базе агрегата от ЗИЛ-130:
