Начнем сначала.
Салон у нашего Сандерса старый, десяточный. Печка тоже старая — банальные «ножницы».
Претензий к работе печки у меня особо не было, потому как она греет, холодит когда надо, но…
Но во первых это вчерашний день, во вторых чертов кран шаровый под капотом заколебал, в третьих эстетика и перфекционизм.
Хачу, в общем, три крутилки и ниипет))
Панелька красивая, функционал богатый — мечта.
Я животное старое, медлительное и основательное, подошел к вопросу серьезно и всесторонне его изучил.
Кондиционеры всякие может и хорошо, но лишние навороты я не одобряю, к тому же нагрузка на движок — нафиг.
Стало быть нужна печка без кондея.
Вообще их есть три вида, насколько мне удалось узнать.
Первая серия — с тросовым управлением заслонками, электронный регулятор скорости вращения вентилятора. Без датчика температуры.
Вторая серия — с датчиком температуры в салоне — установлен прямо в блоке управления, с моторедуктором заслонки подмешивания, с электронным регулятором скорости. Основная заслонка на тросу, центральная ручка.
Третья серия — полностью электронное управление всем хозяйством.
Вроде бы как две последние есть с вариантом установки кондиционера, но я этот вопрос глубоко не копал, мне ни к чему было.
Стал искать вариант к покупке. Нашел, обкашляли, купил.
Опустим сейчас нюансы, ну в самом деле — ни к чему. Если что, мы с продавцом всё обговорили и взаимных претензий нет.
Но тем не менее — печка рабочая не полностью. А именно — не работает подсветка панели, не работает управление заслонкой подмешивания.
Тема — это просто информация в копилку опыта для тех, кто собирается ставить, или уже поставил и появились проблемы. Так же для тех, кто собирается что-то купить в сети.
Алгоритм работы отопителя подробно описан в мануале, он есть по ссылке:
www.gazclub.ru/faq/?mess_id=1369
Оттуда можно узнать, например, что помимо автоматического режима управления заслонкой подмешивания есть и ручной. В ручном режиме в крайних положениях регулятора температуры заслонка должна открываться и закрываться принудительно.
В моем случае этого не происходило.
Я перепробовал все способы проверки, начиная с полного исследования жгута проводов — в мануале есть схема, до нацепления вместо моторедуктора лампочки с приборной панели — если бы был сигнал, то лампочка горела. Не происходило ничего и заслонка стояла мертво.
Подключал я и отдельно движок — ноль эмоций.
В собранном виде при подключении питания к разъему моторедуктора заслонка прекрасно двигалась туда-сюда, направление перемещения управляется сменой полярности через схему. Триггер там или что, я хз — в электронике не силен, я электромеханик, силовик, в общем.
Удивительное рядом, народ — я и не думал, что это могут быть взаимосвязанные вещи — подсветка и работа заслонки, оказалось, что могут. Вот тема с драйва, где человек сделал сам себе те же симптомы на отопителе, что были и у меня: www.drive2.ru/cars/gaz/31…urnal/288230376151910826/
В моем блоке то же самое — переколхожена схема подсветки и сгоревшая микруха управления заслонкой.
А ещё — откушены провода от двигателя вентилятора датчика температуры. Он там не для охлаждения. Его назначение — протягивать через датчик салонный воздух. Штатный имеет свойство противно верещать, задевая за корпус блока, впридачу воздушный поток его не адекватен, что вызывает так же неадекватную работу датчика температуры. По понятным и объяснимым причинам ПВ отопителя моторчик отключил, так же по понятным причинам полез в подсветку и угробил плату управления.
Решение проблемы с движком датчика температуры примерно такое:
photo.qip.ru/users/strelchikk/200867541/
Простецкий компьютерный движок и всё.
С подсветкой понравилось решение здесь, как вариант: www.drive2.ru/cars/gaz/31…urnal/288230376153157152/
Подробное описание блоков вообще здесь: www.drive2.ru/cars/gaz/31…urnal/288230376152767415/
Изготовитель блоков управления «Микротек» здесь: microtek.nnov.ru/electronica_gaz.php
Только они молчаливые какие-то — не отвечают))
Помимо всего прочего для работы отопителя потребуется электрокран, вот такой: www.autoopt.ru/catalog/11…heskij_kuot_2_jep_pustyn/
Да, «а теперь, Маша, о главном…»
Зачем мне понадобился срочно зарядник))
Старый мой аккумулятор, на котором я проводил эксперименты с купленной печкой в конце концов сел. Схема управления не стала бы точно отрабатывать при недостаточном напряжении.
Снимать с тачки рабочий аккумулятор и играться с ним, рискуя его посадить — я не захотел))
Зарядник всё равно был нужен, с печкой надо определяться быстро, ибо вот-вот на ремонт встаем, так что вот — мы с обновкой))

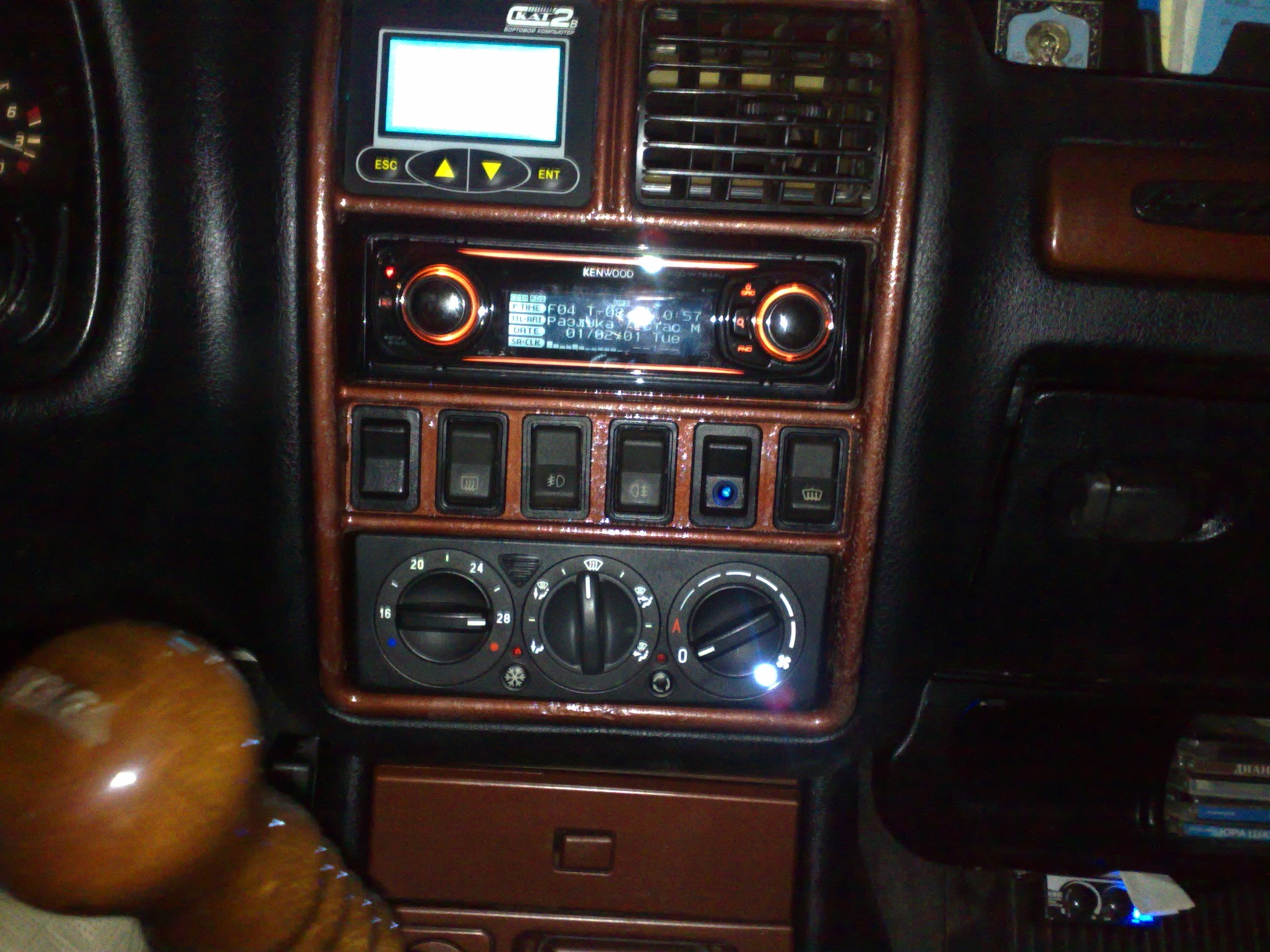

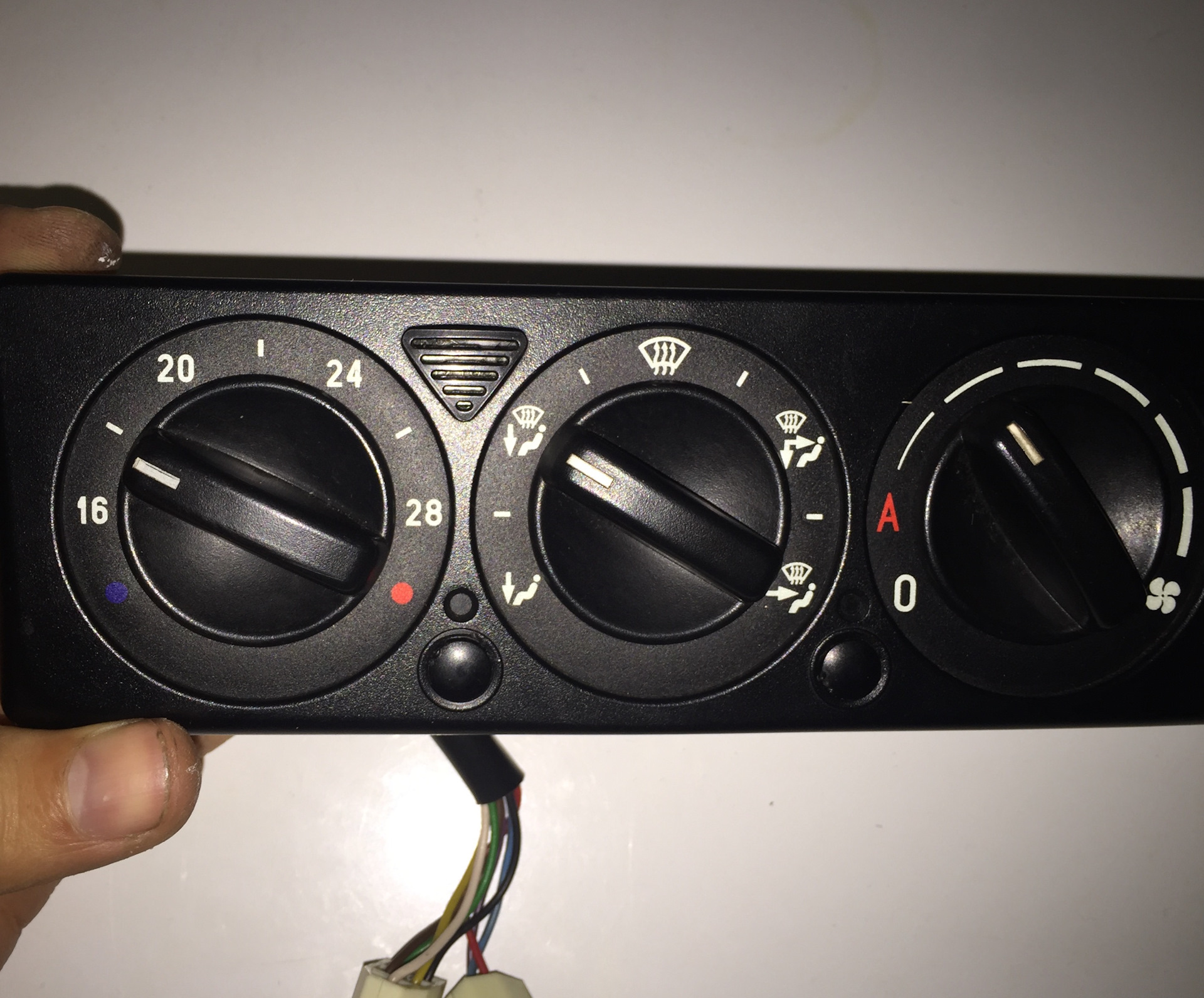

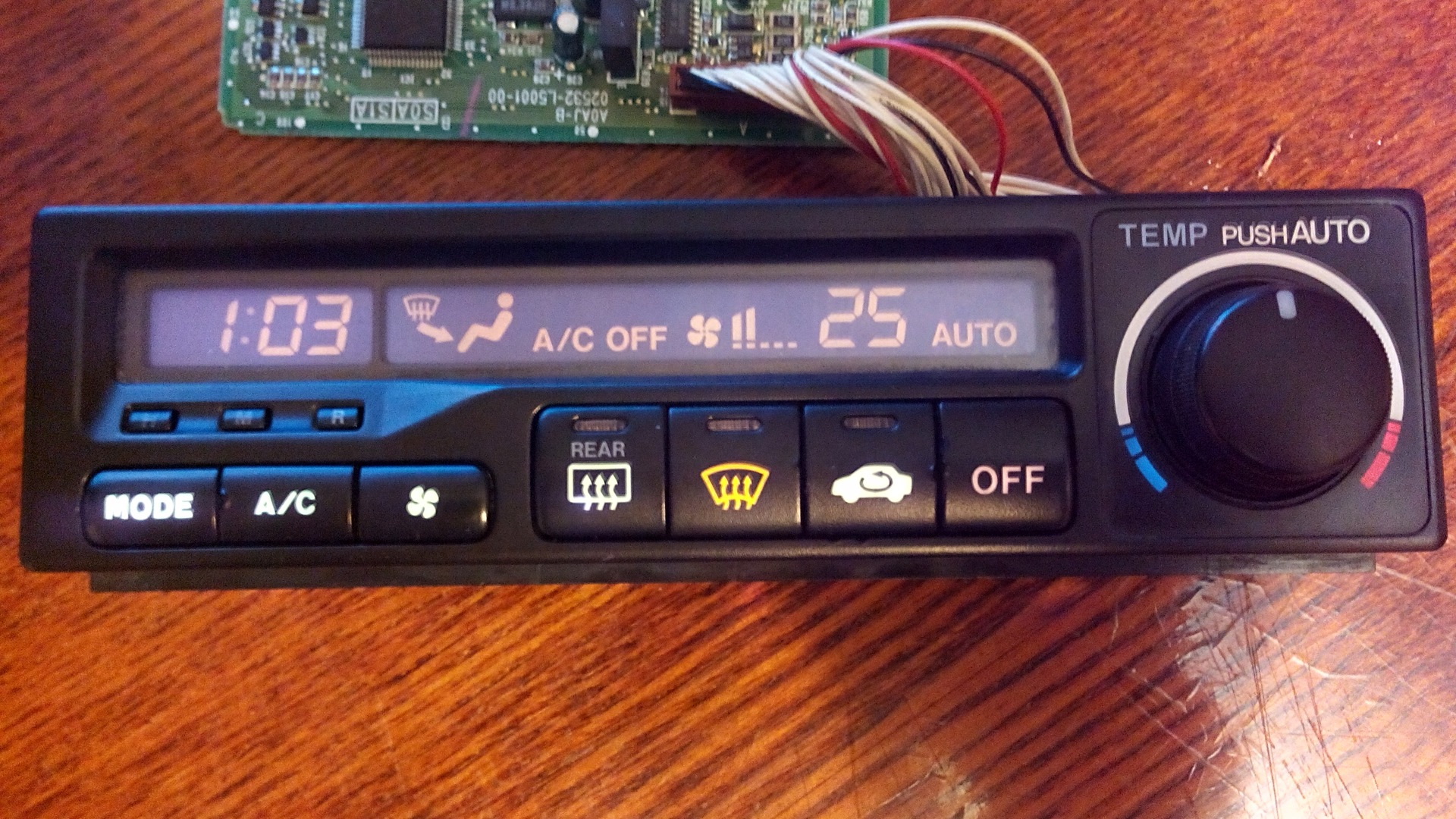

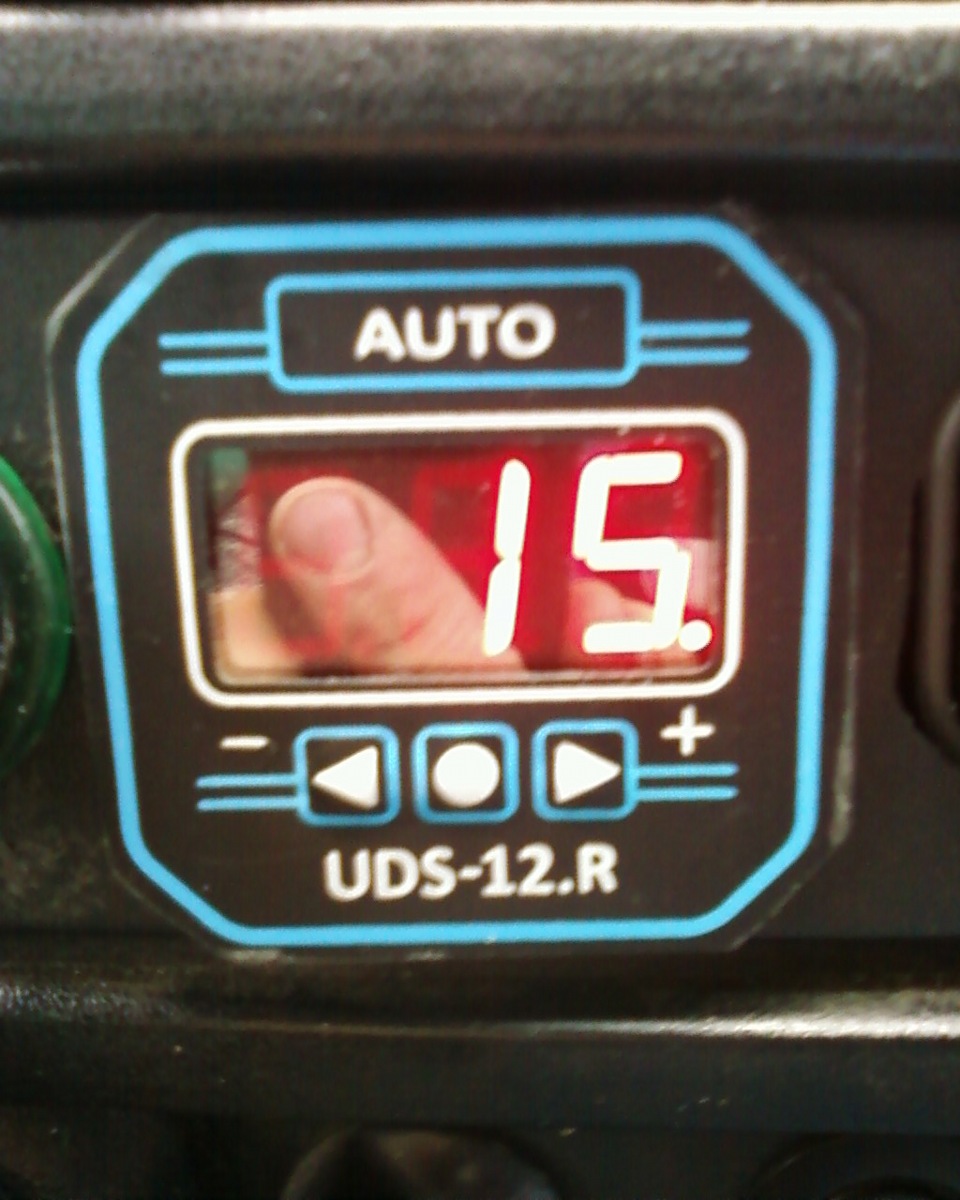

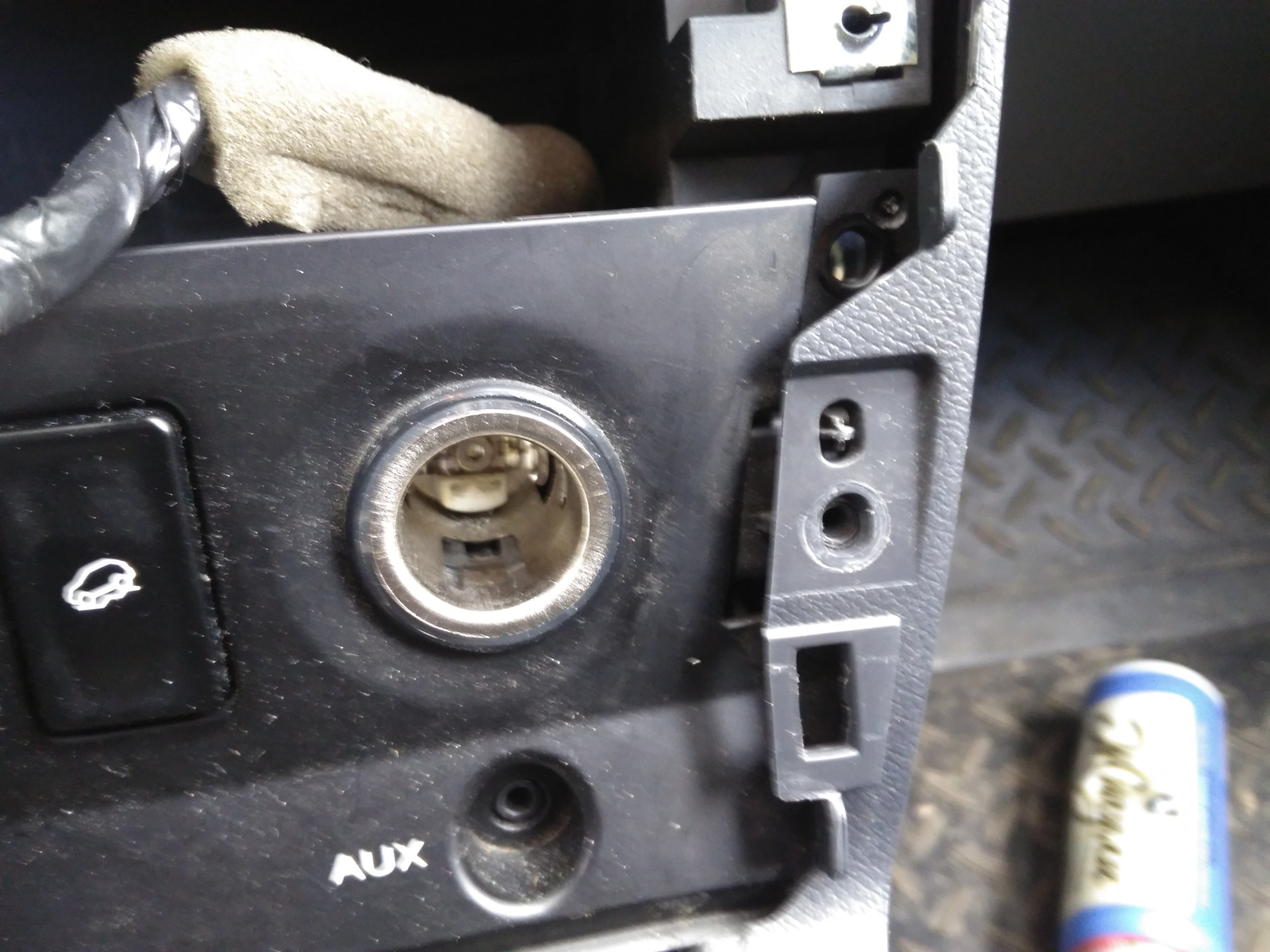

Ну и несколько фоток моей и не моей возни:
