Климат 038 инструкция по эксплуатации

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(1) – При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

(2) – При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

(3) – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

(4) — При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.

(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.

(6) – 1ф под заказ.

(7) – 250 мм под заказ.

(8) – +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

* – С правом на технические изменения.

** – Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат

Если Вам нужна ПОМОЩЬ в подборе установки, если у Вас возникли вопросы по поводу технических характеристик, цены и наличия — ЗВОНИТЕ или ПИШИТЕ нам!

      Наши специалисты проконсультируют Вас по любым вопросам:                     8 (495) 642-78-98 или vok@vokvent.ru

Схема работы iClimate 038:

График производительности iClimate 038:

* Графики меняются в зависимости от используемых вентиляторов.
** Не рекомендуется использовать оборудование при расходе воздуха ниже 20% от максимального расхода воздуха.

Модели ПВВУ iClimate 038 (L) и iClimate 038 (R):

L – Приток слева, если смотреть на установку со стороны улицы.
R – Приток справа, если смотреть на установку со стороны улицы.

В стандартную комплектацию входят следующие элементы КИПиА:

• щит управления
• выносной сенсорный пульт
• комплект датчиков
• электроприводы воздушных клапанов
• разборный смесительный узел (для ПВВУ iClimate 038W)
• клапаны с приводами

Система автоматизации управления:

Полная самодиагностика при включении; Протоколирование работы установки с записью в энергонезависимую память; Процедура модернизации программного обеспечения; Возможность интеграции в систему диспетчеризации,  удаленного  управления через локальную сеть «Ethernet»; Автоматическое переключение режимов «нагрев/охлаждение» согласно показаниям температурных датчиков и настроек пользователя; Наличие сервисного режима-просмотра показаний каждого температурного датчика; Плавная регулировка скорости.

Технические характеристики iClimate 038:

Дополнительное оборудование:

Похожие товары:

ПВВУ iCLIMATE 038

Приточно-вытяжная вентиляционная установка «iCLIMATE 038» со встроенным реверсивным тепловым насосом

На сайте представлены розничные цены. Для получения скидки и по вопросам оптовых продаж — обращайтесь к нашим менеджерам.

Приточно-вытяжная установка «iClimate-038»

ОБЩИЕ СВЕДЕНИЯ

Серия установок «iClimate» представляет собой принципиально новый класс вентиляционного оборудования, совмещая систему приточно-вытяжной вентиляции и кондиционер со встроен-ным воздушным тепловым насосом.

Установка «iClimate» оптимально соответствует следующим критериям:

БЫСТРЫЙ И ЛЕГКИЙ МОНТАЖ

Комплексная система установки обеспечивает максимальную готовность к монтажу и требует лишь обвязать установку воздуховодами, подсоединить отвод конденсата и подвести электро-питание.

ПРОСТОЕ УПРАВЛЕНИЕ

Управление установкой осуществляется с помощью цветной сенсорной панели с интуитивно понятным интерфейсом, монтируемой в удобном для пользователя месте (доступны 2 языка Русский/Английский). Пользователь может регулировать в широком диапазоне как темпера-туру воздуха, так и скорость воздухообмена. Автоматическое управление позволяет пользова-телю не менять регулировки и настройки в течение всего срока эксплуатации установки неза-висимо от изменений уличной температуры.

КОМПЛЕКСНАЯ ПОДГОТОВКА ВОЗДУХА

Установка автоматически обеспечивает заданную температуру приточного воздуха с точно-стью до 1 оС, вне зависимости от параметров окружающей среды. Контроль уровня СО2, влаж-ности (опция).

ЭНЕРГОСБЕРЕЖЕНИЕ

Подогрев и охлаждение приточного воздуха осуществляется в энергоэффективном режиме ра-боты COP,ERR* до 6.27. Это значит, что на каждый киловатт затраченной электроэнергии вы получаете до 6.27 кВт тепловой энергии. В переходный период, весной и осенью, когда тем-пература наружного воздуха еще не достигает серьезных отрицательных величин, вам не потребуется дополнительной тепловой энергии. Вы можете убедиться в этом на собственном опыте.

АКТИВНАЯ РЕКУПЕРАЦИЯ ТЕПЛА

Система использует энергию вытяжного воздуха и преобразует ее в тепло с помощью тепло-вого насоса класса воздух/воздух. Летом, когда требуется охлаждение, он работает в ревер-сивном режиме.

ВЫСОКАЯ НАДЕЖНОСТЬ

В системе использованы комплектующие только лучших мировых производителей, это позволяет долгие годы не задумываться о расходах на новое оборудование. Опыт производства в области вентиляции со встроенным тепловым насосом более 20 лет, что позволяет предложить покупателям расширенную гарантию до трех лет.

УПРАВЛЕНИЕ СО СМАРТФОНА

Возможность управления через приложение с Вашего смартфона (OS Android, iOS опция). Требуется интернет с «белым» ip-адресом и открытый 502 порт.

ДИСПЕТЧЕРИЗАЦИЯ

Возможность интеграции в систему диспетчеризации, удаленного управления через локаль-ную сеть «Ethernet» (протокол ModBus RTU).

ЭРГОНОМИЧНОСТЬ

Малые габариты, небольшой вес и низкий уровень шума установки позволяют монтировать на минимальной площади с наименьшими усилиями и затратами, Легкость в обслуживании установки – требуется лишь замена фильтров 1 раз в год (исключая сильно загрязненный воз-дух).

*COP (Coefficient of Performance —тепловой коэффициент) равен отношению мощности обогрева к потребляемой мощности.

ERR (Energy Efficiency Ratio, — коэффициент энергетической эффективности), который равен отношению холодопроизводительности к полной потребляемой мощности.

НАЗНАЧЕНИЕ, КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Приточно-вытяжная многофункциональная вентиляционная установка  (ПВВУ) «iClimate» предназначена для выполнения следующих функций:

• подача в обслуживаемые помещения свежего приточного воздуха без рециркуляции (смешения с вытяжным воздухом);
• удаление из обслуживаемых помещений отработанного воздуха;
• очистка приточного воздуха от пыли и аэрозолей;
• охлаждение приточного воздуха с помощью встроенного реверсивного теплового насоса;
• осушение приточного воздуха;
• подогрев приточного воздуха с помощью встроенного реверсивного теплового насоса, работающего в режиме рекуператора;
• дополнительный подогрев приточного воздуха с помощью ТЭНов или водяного калорифера;
• контроль уровня влажности (опция);
• контроль уровня CO₂ (опция).

Конструктивно установка представляет собой приточно-вытяжной вентиляционный агрегат с теплоизолированным корпусом из оцинкованной стали,  окрашенным порошковой краской. Внутри ПВВУ «iClimate» в полностью изолированных приточном и вытяжном каналах размещены  вентиляторы с эффективными  Green Tech EC-двигателями, которые позволяют создавать высокую скорость потока воздуха при высоком давлении, при этом энергопотребление минимально. ЕС-вентиляторы имеют возможность независимого плавного регулирования в приточном и вытяжном канале от 35 до 100% (установка дисбаланса). Также в состав установки входят два кассетных фильтра (либо присоединяемые блоки-фильтры), блок реверсивного теплового насоса, электрический или водяной нагреватель  (опция) и система автоматики.

В установках используются инверторные фреоновые компрессоры с большим диапазоном изменения как тепловой, так и холодильной мощности. Это позволяет обеспечить плавное регулирование температуры приточного воздуха (с точностью до 1^оС), больший запас холодильной и тепловой мощности, существенное улучшение энергоэффективности летом и, особенно, в зимнее время (за счет тепловой мощности инверторного теплового насоса  на 15-25 градусов вниз смещается порог включения электрических нагревателей (ТЭНов) и подогрев приточного воздуха осуществляется в энергоэффективном режиме работы с потреблением электроэнергии в 4-8 раз меньше, чем это было бы необходимо для работы ТЭНов такой же мощности).

Реверсивный тепловой насос представляет собой заправленный в заводских условиях и замкнутый внутри установки фреоновый контур со встроенными в приточном и вытяжном каналах медно-алюминиевыми оребренными теплообменниками.

При работе установки в режиме охлаждения теплообменник в приточном канале является испарителем и охлаждает приточный воздух, а теплообменник-конденсатор охлаждается удаляемым из помещения воздухом.

В свою очередь, при работе в режиме нагрева (например, зимой) приточный наружный воздух нагревается от теплообменника, который в данном режиме работы выполняет функцию конденсатора, а расположенный в вытяжном канале теплообменник-испаритель поглощает тепловую энергию удаляемого воздуха, что существенно снижает энергопотребление.

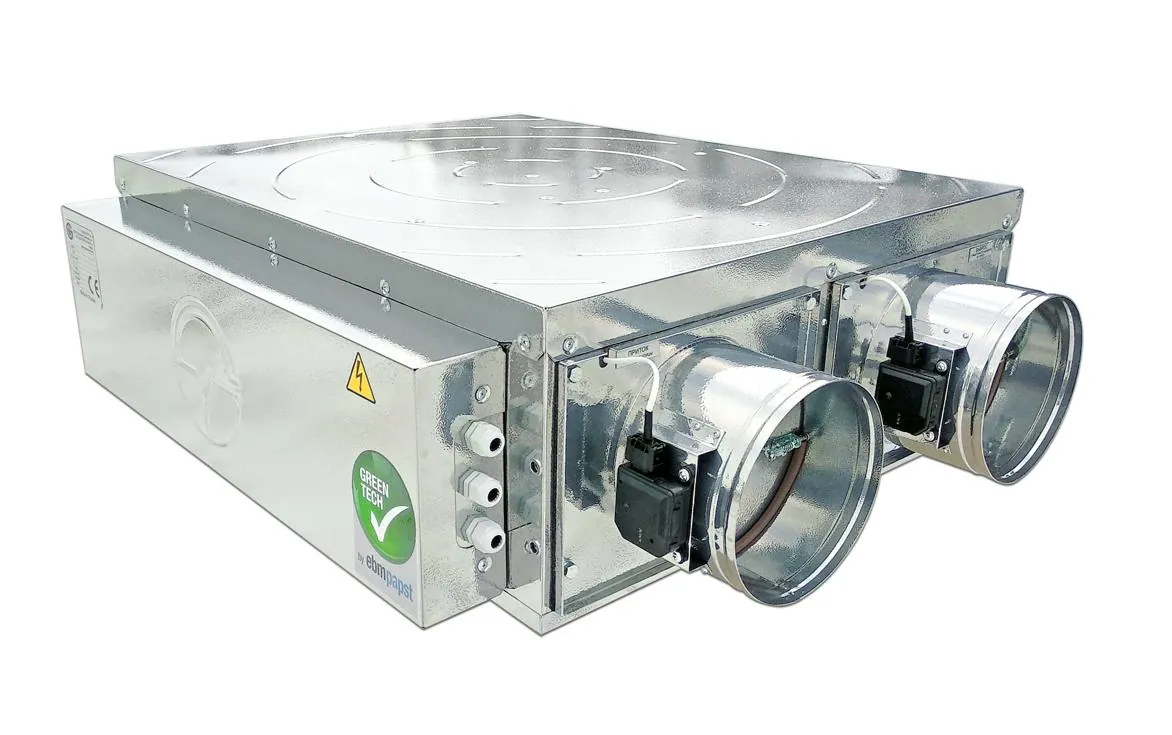

ВНЕШНИЙ ВИД УСТАНОВОК «iCLIMATE-038»

*C правом на технические изменения без предварительного уведомления.

Примечание: Особенности монтажа и электрического подключения установок модельного ряда «iClimate» указаны в ИНСТРУКЦИИ ПО МОНТАЖУ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.   –  При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

2.   –  При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

3. – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

4. – Температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.

5. – При t нар. -25 °С и t притока. 20 °С, без учета работы теплового насоса.

6. – 1ф  под заказ.

7. – 250 мм под заказ.

8. – При размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

9. – При  t нар. -10°С

* – С правом на технические изменения.

** – Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат.

ПРОИЗВОДИТЕЛЬНОСТЬ ПО ВОЗДУХУ

* Графики меняются в зависимости от используемых вентиляторов.

** Не рекомендуется использовать оборудование при расходе воздуха ниже 20% от максимального расхода воздуха.

МОНТАЖНЫЕ СХЕМЫ

iClimate-038 L

iClimate-038 R

Дополнительное оборудование для установки IClimate 038:

Клапан зонального регулирования для установки iCLIMATE 038

При работе установки на несколько комнат, воздушные клапаны зонального регулирования позволяют оперативно изменять объем воздуха в каждом конкретном помещении, что создаёт дополнительный комфорт и экономию энергетических ресурсов.

Конфигурация системы:

Система позволяет непосредственно подключить до 4-х зональных клапанов к одному малогабаритному пульту управления. Воздушный клапан размещается в воздуховоде, по которому обеспечивается приток воздуха в нужное помещение, а пульт управления должен быть установлен в легкодоступном для обслуживании месте.

Состав комплекта:

• Пульт управления + до 4-х зональных клапанов
• Адаптер питания
• Инструкция по эксплуатации и паспорт

Описание и рекомендации по использованию приточно-вытяжной вентиляционной установки с рекуперацией Climate 038E  с электронагревателем.

Основной задачей приточно-вытяжной установки Climate 038E  с электронагревателем является подача свежего очищенного воздуха в помещение и удаление отработанного.

При этом ключевой особенностью данной модели является то, что она в процессе работы может как нагревать, так и охлаждать приточный воздух засчет системы рекуперации с тепловым насосом.

Установка позволяет поддерживать заданную температуру в помещении круглогодично.

Состав приточно-вытяжной вентиляционной установки Climate 038

1. Кассетные регенерируемые фильтры класса EU-4 (Германия)
2. Радиальные вентиляторы (Германия)
3. Роторный компрессор с фреоновым контуром (Mitsubishi Electric)
4. Электрический калорифер (стандартная комплектация)
5. Энегроэффективные пластинчатые теплообменники (медно-алюминиевые)
6. Система автоматики и управления
7. Тепло-шумоизолированный корпус

Энергоэффективность

Climate 038 являются одними из наиболее энергоэффективных. Эффективность процесса рекуперации в такого рода вент.установках достигает 70%, что позволяет экономить средства на затратах электроэнергии. Это особенно актуально для климата России, где зимний период года длится 7-8 месяцев в году.

По опыту наших исследований и расчетов окупаемость приточно-вытяжных установок с рекуперацией в среднем происходит за 1,5-2 года работы. Если сравнивать с оборудованием, которое греет приточный воздух электричеством.

Встроенный тепловой насос приточной установки позволяет большую часть тепловой энергии передавать от приточного воздуха – удаляемому и наоборот. Эффективность в таких моделях доходит до того, что на 1 кВт потребляемой электроэнергии, вы получаете от 3 до 6 кВт тепловой энергии.

Таким образом, затраты электроэнергии на эксплуатацию приточно-вытяжной установки Climate 038 снижаются в несколько раз. Цена приточно-вытяжной установки с рекуперацией тепла  Climate зависит от ее комплектации.

Принцип работы

Приточный и вытяжной воздух проходит через установку при помощи вентиляторов. В установке расположен реверсивный тепловой насос с двумя металлическими (медными) теплообменниками в каждом канале. В процессе работы в зависимости от режима – нагрев или охлаждение, тепловой насос работает таким образом, что передает тепло между каналами. Принцип работы теплового насоса как у обычных кондиционеров.

Монтаж приточно-вытяжной установки Climate 038

Монтаж данной серии оборудования достаточно прост, поскольку установка практически полностью собрана в заводских условиях. Вся система автоматики, реверсивный тепловой насос находятся уже в готовом состоянии. Весь процесс монтажа заключается в установке приточной машины на опору или подвешивании под потолок, подсоединении воздуховодов, подключении внешнего электропитания и сборке водяного узла обвязки (для моделей с водяным калорифером).

Управление системой

Установка комплектуется пультом управления, на котором можно задавать и менять любые параметры ее работы. Пульт монтируется в любом удобном месте на стену.

Система автоматики моделей установки Climate 038 очень гибкая:

• Полная автоматическая диагностика;
• Режим записи на контроллере всех изменений/ошибок/аварий;
• Возможность подключения к системе диспетчеризации,  через локальную сеть «Ethernet»;
• Автоматическое переключение режимов «нагрев/охлаждение» по датчикам температуры и настройкам;
• Сервисный режим, опрос датчиков

Основные функции пульта управления:

• Задание температуры приточного воздуха в помещение с учетом режима нагрева/охлаждения уличного воздуха;
• Режим чистой вентиляции (подача наружного воздуха без изменения его температурных характеристик);
• Регулирование расхода воздуха (5 скоростей);
• Настройка таймера включения/выключения установки и графика ее работы по дням недели.

Что отображается на пульте:

• Заданная температура;
• Фактическая температура в помещении;
• Температура уличного воздуха;
• Режим работы установки;
• Работа компрессора.

Аэродинамические характеристики

Наши специалисты с удовольствием проконсультирую вас и подберут установку необходимой мощности.
