В данном фонаре в качестве топлива можно использовать бензин, керосин, дизельное топливо и т. п.
Перед пуском фонаря необходимо: 1) подтянуть все резьбовые соединения; 2) манжету насоса смазать густой смазкой
Внимание! Перед пуском лампы:
— манжету насоса отмочите в машинном масле, перед установкой нужно расправить края манжеты
— подтяните все резьбовые соединения
— обратите внимание на пункт 8
1. Ослабить боковые винты 121, снять колпак 123 и внутренний блок 117А.
2. Снимите транспортировочные прокладки: сверху (А) и снизу (В). Снимите бумагу со стекла 74.
3. Привяжите сетчатый каталитический мешочек 4D в нижний паз форсунки 3.
4. Установите внутренний блок 117А так, чтобы смесительная трубка 33 была направлена на жиклер 50, находящийся в верхней части испарителя 152а.
5. Отверните манометр 5С и залейте не более 1,5 литров топливо (бензин, керосин, дизель) в бак 118G.
6. Запуск
Заверните манометр 5С и закрутите выпускной винт 5СS. Установите ручку пуска 111 стрелкой вверх положение «закрыто»
7. Накачайте насосом воздух до тех пор, пока стрелка манометра 5С не достигнет красной метки.
8. Открыв пятку форсированного разогрева 226, подожгите пары топлива. В течении 50 сек. покручивайте стекло 74, чтобы оно равномерно прогрелось. (Если стекло кварцевое, то его крутить не надо.)
9. В процессе разогрева, падкачивая, поддерживайте положение стрелки манометра у красной метки и покручивайте стекло (см.п.8)
10. После разогрева поверните ручку пуска 111 стрелкой вниз. Мешочек вспыхнет. Подтолкните снизу пятку разогрева. Подкачайте давление до 2-2,5.
11. Второй способ разогрева
Выполните пункт 7. Залейте спирт на 3/4 ванночки 35. Подожгите его. Покручивайте стекло. Когда спирт будет догорать, ручку пуска 111 поверните стрелкой вниз.
12. Поворотом влево-вправо на 90 град. заслонки 32 на U-трубке испарителя добейтесь наиболее яркого свечения лампы.
13. Вам будет намного легче накачать лампу, если 1-2 раза в течении 6 месяцев эксплуатации, вы расправите и смажете кожаную манжету насоса густой смазкой.
14. Выключение
Полностью стравите давление, приоткрыв выпускной винт 5СS на манометре 5С. Когда лампа полностью погаснет, подождите 10 секунд, после этого ручку пуска поверните стрелкой вверх («закрыто»)
15. Замена иглы, жиклера.
Ключом 66 отверните жиклер 50. Ключом-трубкой 119 отверните иглу 68 и замените ее на новую. Заверните жиклер плотно.
Или проконсультируйтесь по тел. 312-07-04 (или 8-916-180-76-34) Юрий Владимирович
16. Если в мешочке 4D образовалось отверстие более 2 мм его не надо менять при работе лампы с кварцевым стеклом. В противном случае: срочно замените мешочек или эксплуатируйте лампу без стекла.
Похожие видео 🎬
🎦 Дополнительные видео 📺
Описание
Новинка 2011 года! Ярчайшая керосиновая лампа Butterfly!
Керосиновая лампа Butterfly – послужит для Вас ярким источником света:
на рыбалке, охоте или кемпинге;
на даче, в коттедже или в частном доме;
на складах, производствах и в сельском хозяйстве!
Керосиновая лампа Butterfly может служить элементом интерьера.
Инструкция по эксплуатации Керосиновая лампа Butterfly 500 C.P.
Технические характеристики:
— Время горения на одной заправке — до 14 часов
— Объем топливного бака — 1,4 л (рекомендуемый объем заправки 0,7 — 1л.)
— Мощность — 250 Вт
— Высота — 40 см
— Используемое топливо — керосин
— Вес — 1.9 кг
— Производство — Китай
— В комплекте — инструкция на русском языке, пластиковая воронка, ёмкость для розжига, калильная сетка -3 шт., универсальный инструмент (ключ), набор запасных частей, подарочная упаковка
Похожие видео 🌟
📸 Дополнительные видео 💥
Подробная инструкция по использованию керосиновой лампы с летучей мышью
Узнайте, как правильно использовать лампу с летучей мышью на основе керосина, чтобы получить наилучшее освещение и избежать ошибок.
Перед использованием лампы убедитесь в ее исправности и отсутствии повреждений.
Сборка-разборка и запуск керосиновой лампы »Летучая мышь» 1976 года
Заправляйте лампу керосином осторожно и аккуратно, следуя инструкции производителя.
Обзор новой Керосиновой лампы. Чем заправлять?
Проверяйте качество керосина перед использованием, чтобы избежать появления неприятного запаха или задымления.
Масляная лампа своими руками.
Поддерживайте лампу в чистоте, регулярно удаляя загрязнения и пыль.
Почему керосиновые лампы называют \
Используйте лампу с летучей мышью на открытом воздухе или в хорошо проветриваемом помещении.
Керосиновая лампа 🕯️ Как пользоваться? Зачем нужна? Обзор
Поместите лампу в безопасном месте, чтобы избежать возгорания или травмирования.
Не оставляйте лампу без присмотра, особенно если рядом находятся дети или животные.

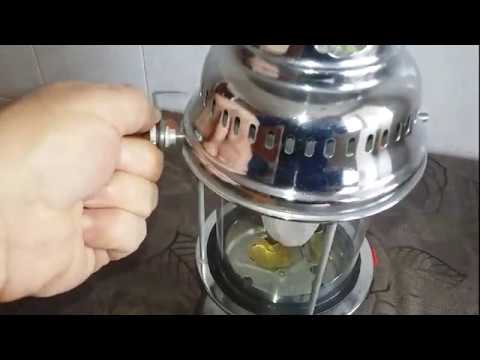

Лампа Sea Anchor первый запуск (лампа с сеткой)
При наличии проблем с лампой обратитесь к инструкции производителя или обратитесь за помощью к специалисту.
Саморобний гас (керосин) для ламп.
Легендарная,керосиновая лампа СССР 7ф-1,Летучая scandi-light.ruаем керосиновую лампу СССР 1966 года.
Храните лампу и керосин в недоступном для детей месте.
Свеча длительного горения одна свечка заменяет 76 свеч Бюджетный вариант
Не забывайте выключать лампу после использования, чтобы сохранить ресурс керосина и избежать непредвиденных ситуаций.
Restoring an old kerosene lamp / Восстановление старой керосиновой лампы / DIY TSVORIC
Лампа Sea Anchor первый запуск (лампа с сеткой)See more

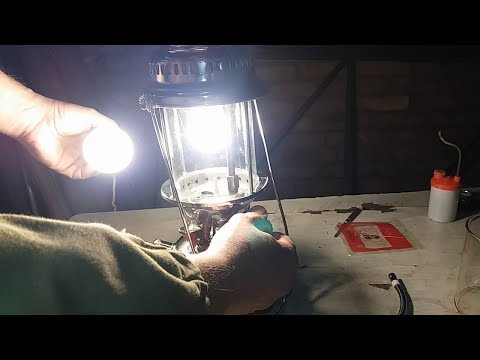

📝 ч.2/2 Butterfly-828/350CP. Калильная керосиновая лампа. Установка и прожиг сетки, замер яркости.See more

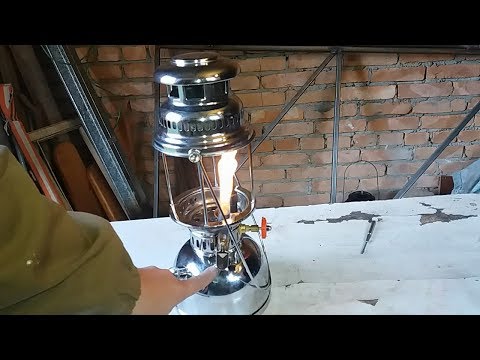

🛠 ч.1/2 Butterfly-828/350cp. Керосиновая калильная лампа. Ремонт насоса, размер стекла.See more
