Каркасный дом из металлопрофиля своими руками пошаговая инструкция

Узнайте, как создать прочный и надежный металлический каркас дома своими руками. В нашей статье вы найдете подробное пошаговое руководство и узнаете особенности этого процесса. Добро пожаловать к освоению искусства строительства собственного металлического каркаса дома!

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

Так выглядят закрепленные лагиИсточник goroddomov.ru

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Следующий этап – утепление

Здесь важно подобрать качественный утеплитель

Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

Особенности домов из металлокаркаса

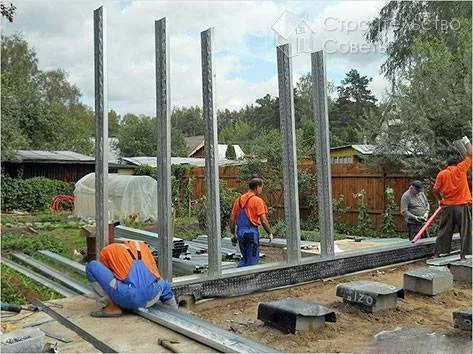

Несущие стальные рейки в каркасе дома

Для планировки таких строений нет ограничений, но переделать построенный дом из стальных конструкций уже невозможно. Особенность в том, что вся система остова здания состоит из железных конструкций, толщина стенок которых и параметры сечения зависят от нагрузок.

Дом включает несколько слоев, у которых различное назначение и функции:

несущий слой представлен стальными рейками, которые принимают на себя нагрузки и равномерно передают их на фундамент;
внутренний — ставится для облегчения монтажа г/картона 9,5 мм (толщина), чтобы обеспечить базу для облицовки;
лицевой — предназначается для наружной обшивки и создает пространственный навесной каркас;
утепляющий — представлен утеплительными панелями из органики или неорганических материалов.

В стоимость дома из металлического каркаса включают цену проектных изысканий, стройматериалов, выполненных работ, затраты на машины, энергоносители. При покупке типового домика для сборки стоимость снизится за счет исключения индивидуального проектирования. В результате цена на металлокаркасный дом получается на уровне постройки с деревянным остовом.

Пошаговая инструкция строительства каркасного дома

ШАГ 1 подготовка участка и разметка дома
ШАГ 2 заложение фундамента
ШАГ 3 устройство пола
ШАГ 4 устройство стен
ШАГ 5 монтаж крыши
ШАГ 6 утепление

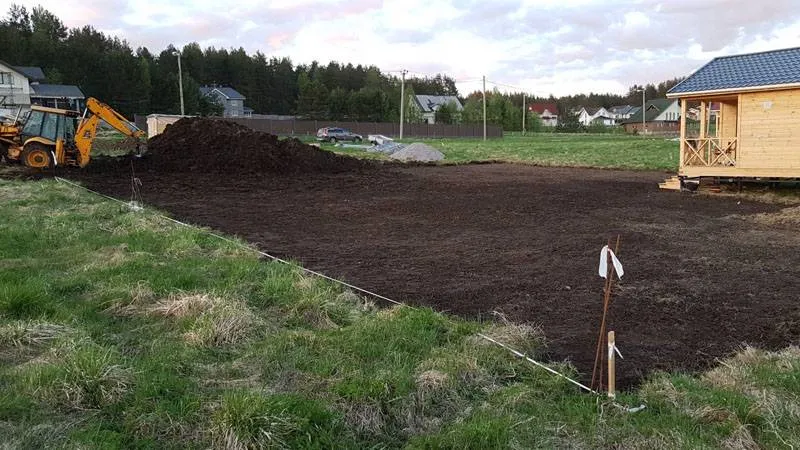

ШАГ 1 Подготовка участка и разметка дома

очищаем участок, где будет находиться дом от растительности
выравниваем по горизонту
делаем разметку фундамента
проверяем равенство диагоналей
натягиваем шнур между колышками

ШАГ 2 Заложение фундамента

Для строительства каркасного дома обычно используют следующие виды фундаментов:

свайно-винтовой фундамент
мелкозаглубленный ленточный фундамент
плитный фундамент

Свайно-винтовой фундамент

самый простой и дешевый вариант
любые виды грунта
легкий и удобный монтаж в любое время года
простота наращивания
несложный ремонт
не тянет влагу из грунта

Мелкозаглубленный ленточный фундамент

можно использовать только на хорошей почве
требователен к соблюдению технологии заложения, приготовлению раствора
требует дальнейшего обслуживания (отмостка, отвод воды и прочее)

Плитный фундамент

очень дорого
требует хорошей гидроизоляции
при заглублении возможно скопление талых вод с участка

Вывод: выбираем свайно-винтовой фундамент

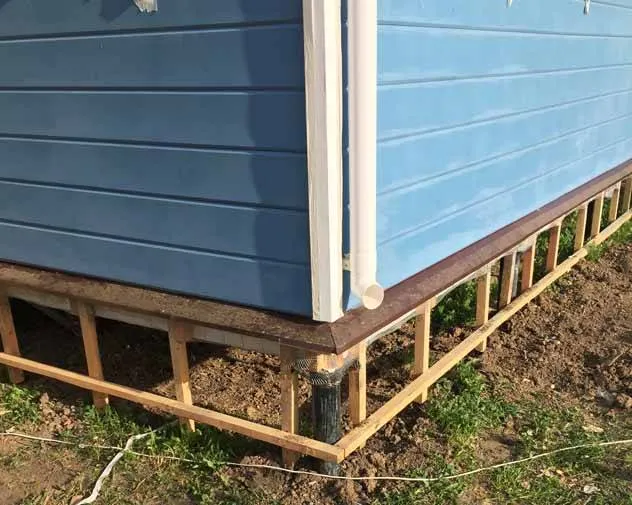

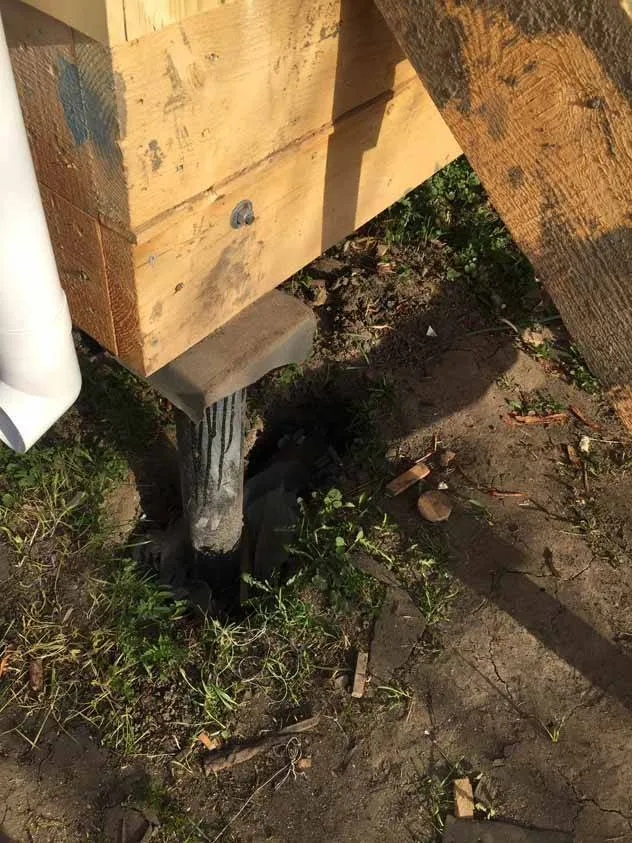

Фундамент каркасного дома своими руками фото

Устройство пола

При строительстве каркасного дома можно использовать следующие виды пола:

бетонный (используется очень редко)
деревянный

ШАГ 3 Устройство деревянного пола

обвязка фундамента из бруса 150х150 или 150х200 (брус к фундаменту крепится с помощью болтов или шпилек)
каркас пола в доме – установка лаг поверх обвязки (брус размером 100х200мм или 100х150мм)
гидроизоляция (монтируется с напуском, согласно инструкции к материалу) и утепление пола (укладывается плотно, без щелей)

ШАГ 4 Устройство стен каркасного дома

Все доски и брусья крепятся гвоздями. Недопустимо использование саморезов, поскольку каркасный дом будет постоянно двигаться и жёсткое крепление может переломиться

весь каркас собирается из доски размером 50х150мм или 50х200мм

стены собираем на уже готовом полу каркасного дома (важно учитывать толщину доски при расчетах)

верхняя и нижняя доска стены раскладывается на полу, стойки пробиваются гвоздями 120-150мм

Установка и окончательная сборка всех стен

используйте шнур, натягивая его от одного угла к другому
выставите одну стену каркасного дома, закрепите её к полу, далее по очереди поднимайте и выставляйте все остальные стены и скрепите их между собой гвоздями или шпильками

Стены перед оттделкой в каркасном доме фото

Теперь необходимо сделать верхнюю обвязку и усиление конструкции

прибейте доску по периметру гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см
обшиваем стены – делаем усиление конструкции с помощью фанеры или OSB-плиты

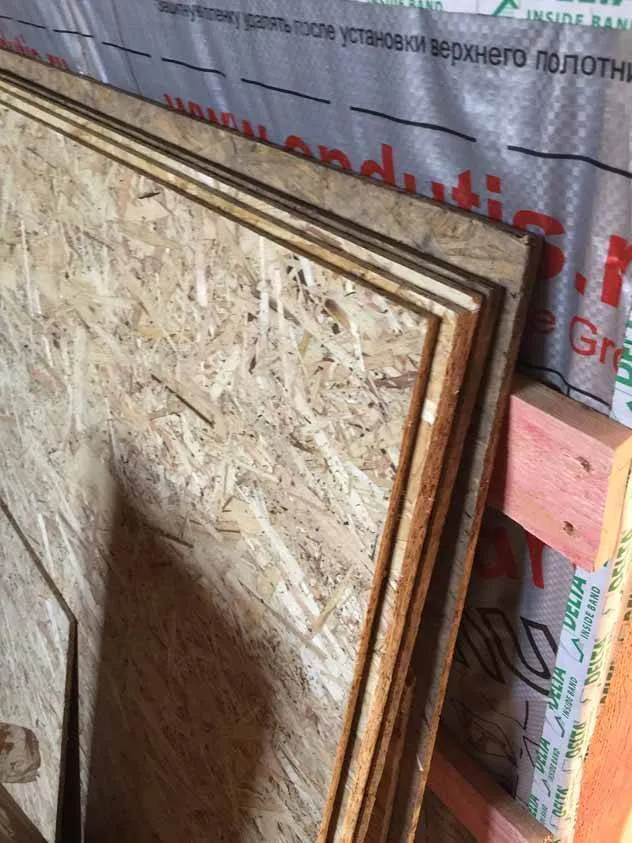

OSB-плиты для каркасного дома фото

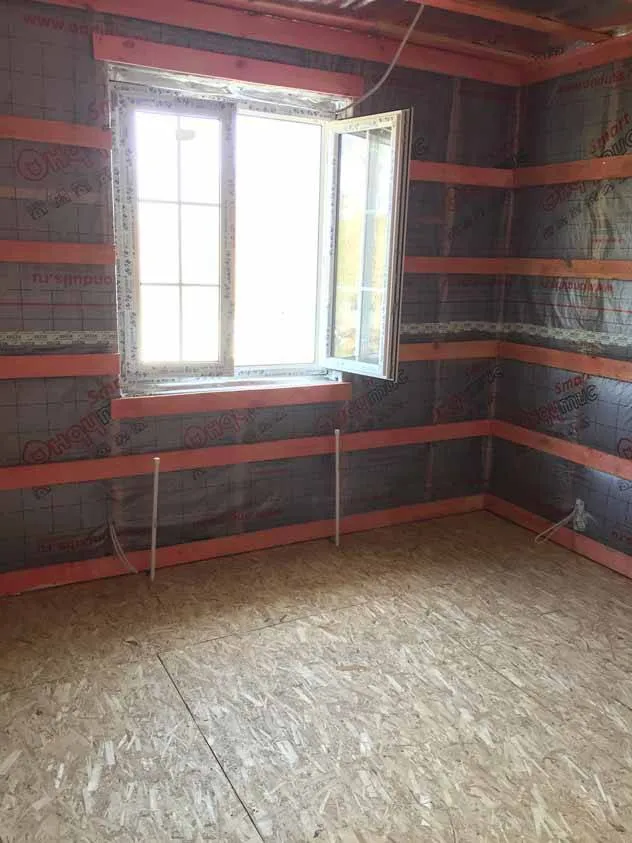

Окно в каркасном доме перед оттделкой фото

Окно в каркасном доме фото

Устанавливаем внутренние перегородки каркасного дома

толщина перегородок может быть меньше, чем у наружных стен
утеплитель нужен для звукоизоляции
гидроизоляция и пароизоляция не потребуются

ШАГ 5 Монтаж крыши каркасного дома

Крыша у каркасных домов не имеет существенных отличий от крыш другого вида.

Дополнительный материал вы найдёте в статье Как построить крышу своими руками

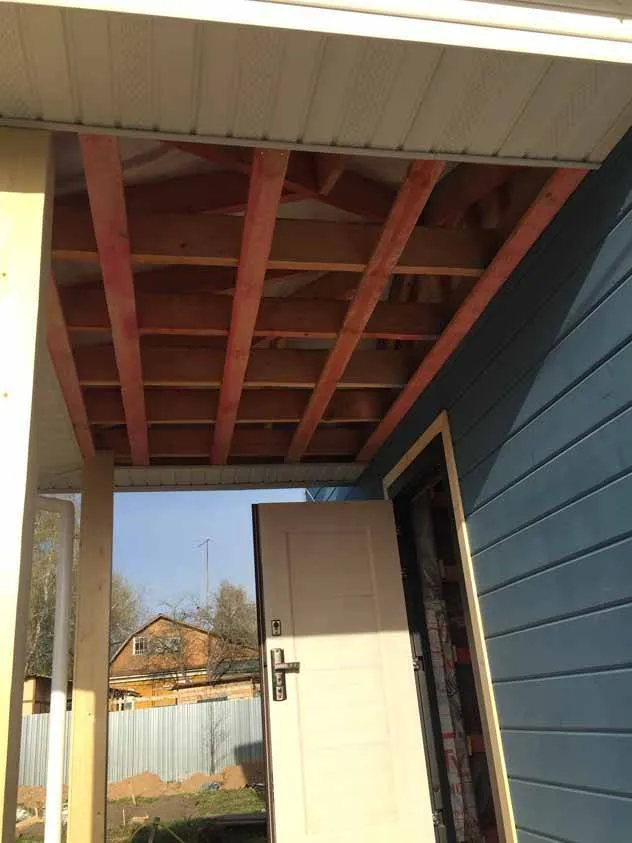

Крыша над крыльцом в каркасном доме фото

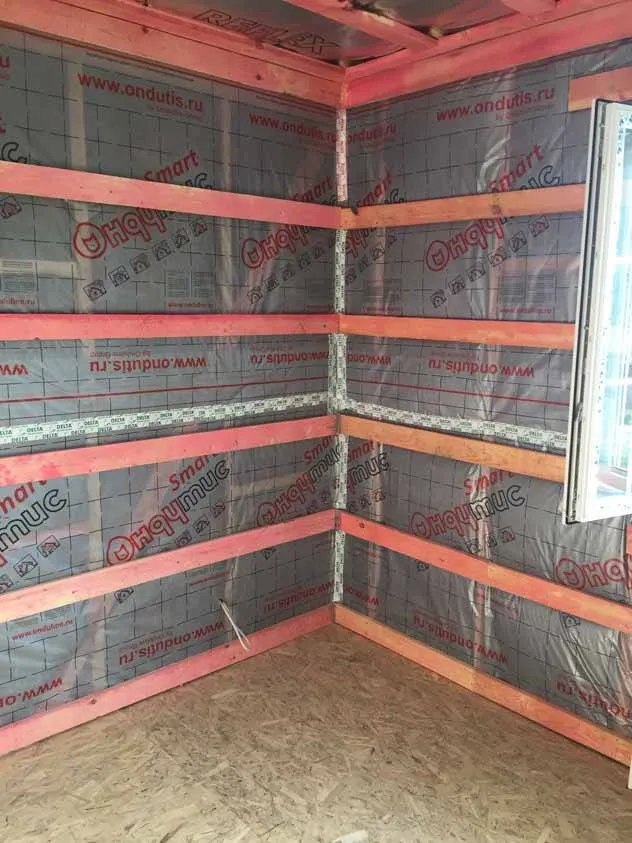

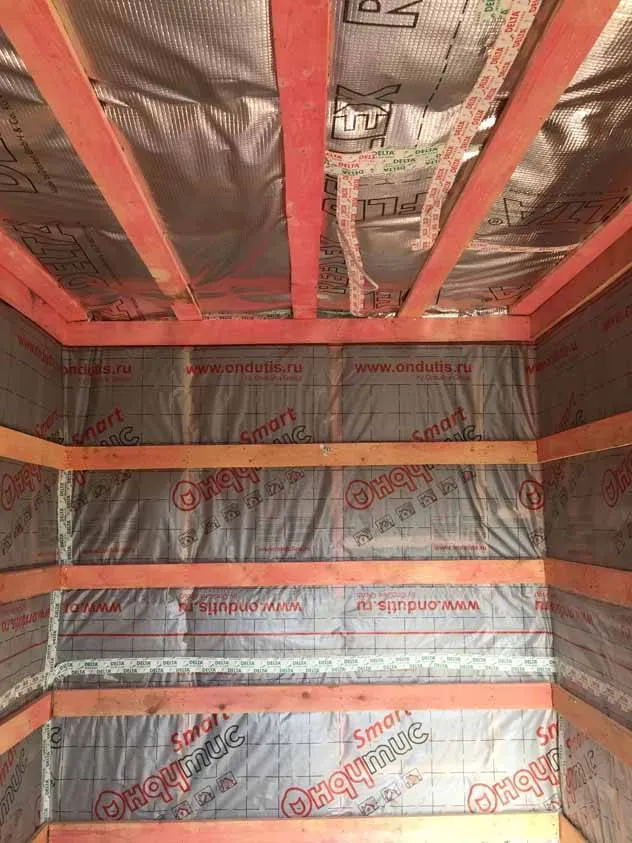

ШАГ 6 Утепление каркасного дома

снаружи (поверх OSB или фанеры) натягивается гидроизолирующая мембрана
потолок утепляем с чердака, сначала набивая пароизоляционную пленку на потолочные балки снизу
после укладки утеплителя, поверх него набиваем пароизоляционную пленку
поверх пленки набиваем обшивку (доску или рейки, листы OSB)
поверх обшивки делается чистовая отделка

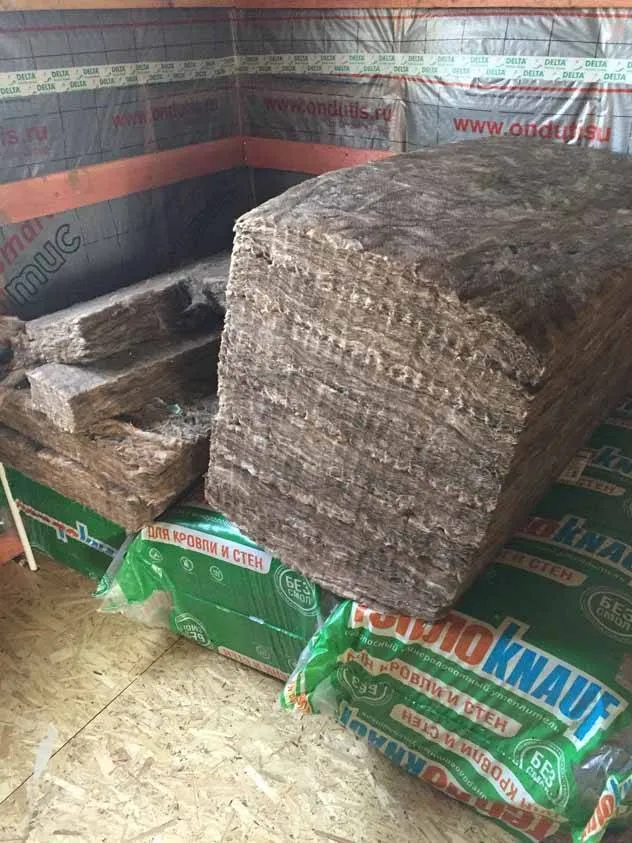

Утеплитель для каркасного дома фото

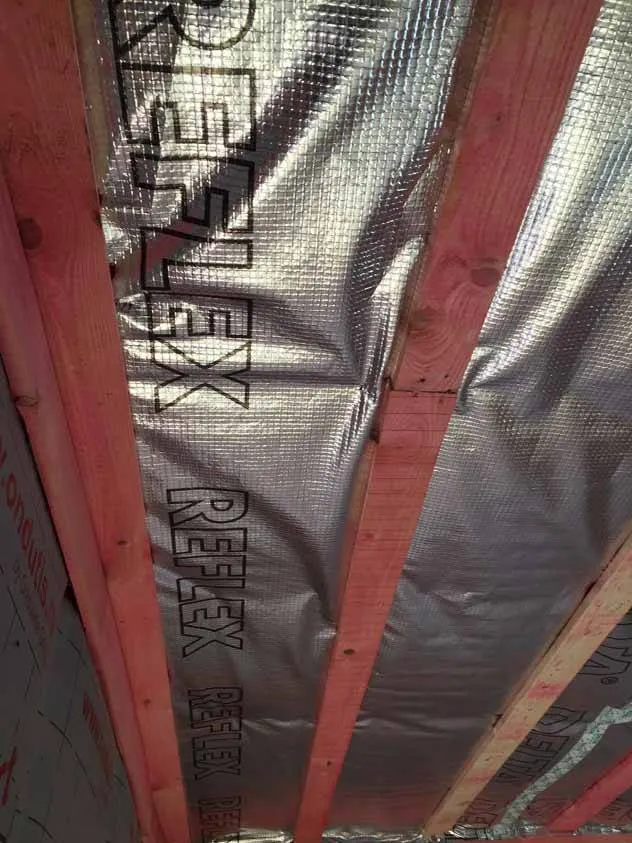

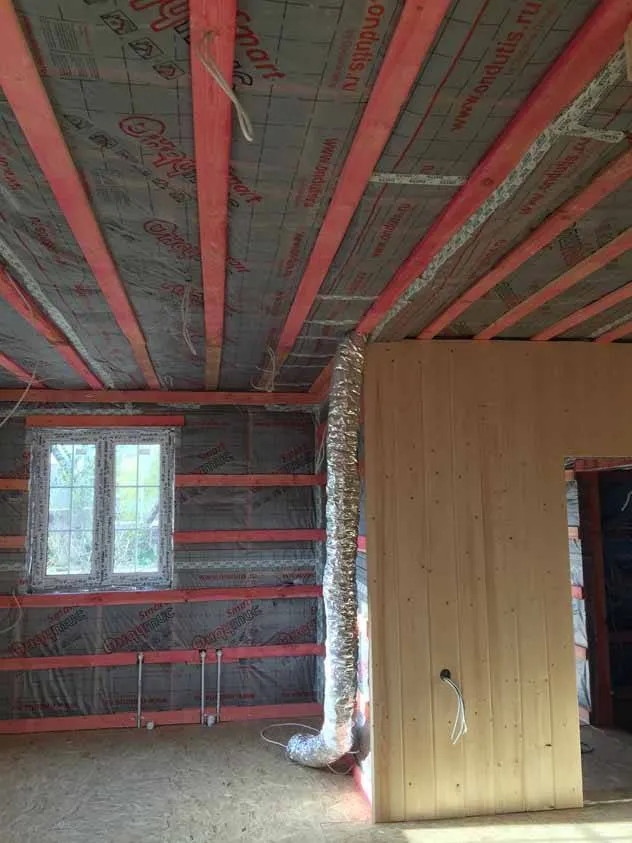

Потолок перед оттделкой в каркасном доме фото

Часто задаваемые вопросы при строительстве каркасных деревянных домов

Нужно ли обрабатывать дерево специальными средствами?

Обрабатывать дерево необходимо огне- биозащитой, например “Сенеж”. Эта пропитка проникает внутрь дерева в отличие от дешёвых аналогов. Вы будете 8 лет защищены от пожаров и 20 лет от насекомых.

Почему нужно каркас с двух сторон обшивать OSB, можно ли внутри обшить ГКЛ?

Для придания дому жесткости и хорошей устойчивости, его обшивают с двух сторон OSB. Кроме того, поскольку конструкция постоянно будет находиться в движении, то ГКЛ в стыках даст трещины на стене.

Есть мнение, что каркасный дом – это термос, как решается вопрос с вентиляцией?

Да, в каркасном доме будет недостаточно дышащих мембран и паро- гидроизоляйионных материалов. Как результат – возможна сырость, плесень, запах. В каркасном доме очень важны вентканалы, и продумать их нужно так, чтобы они вытягивали отработанный воздух со всего пространства, а приток был через проветривания, двери, форточки. Можно даже поставить специальные клапана для подачи свежего воздуха.

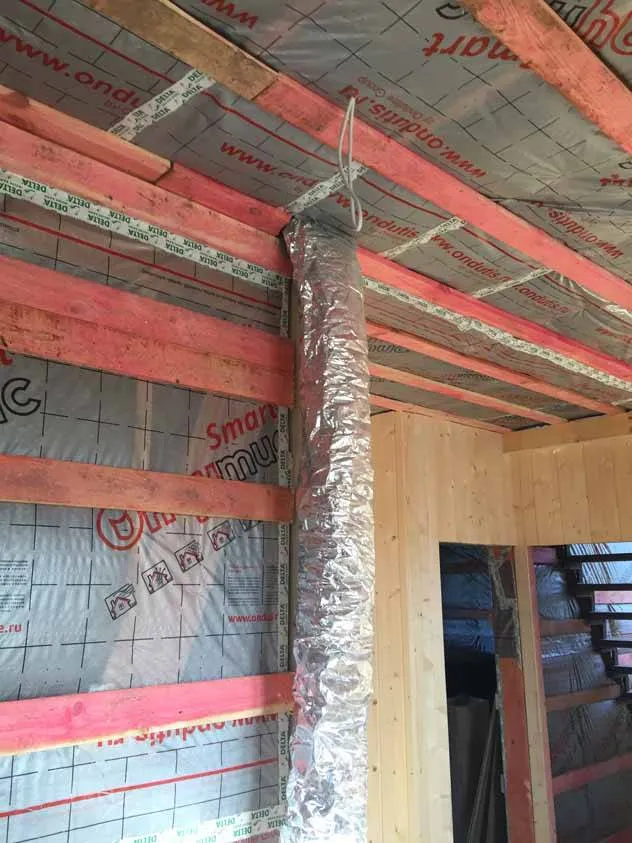

Вентиляция в каркасном доме своими руками фото

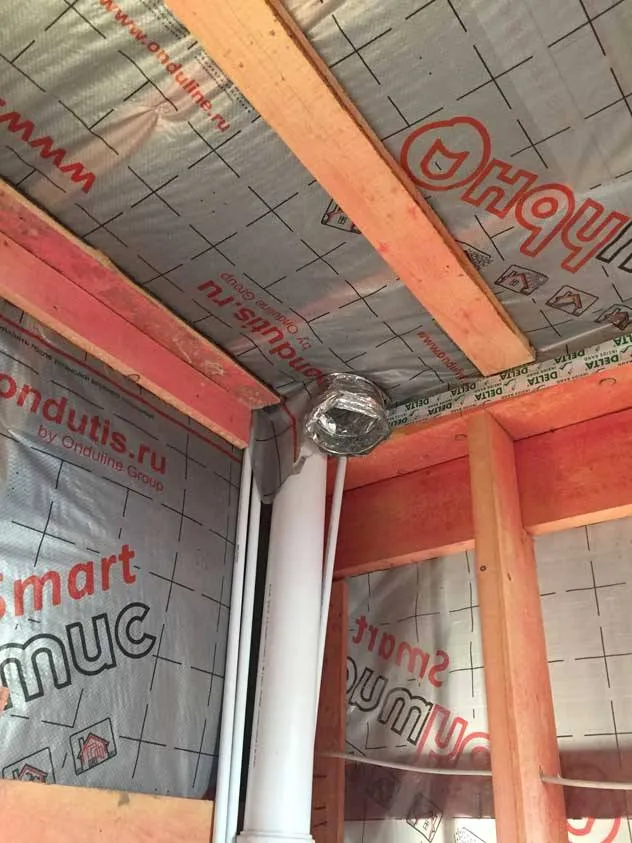

Вентиляция в каркасном доме фото

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

ленточный
столбчатый
свайный

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены. Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором). В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента. Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

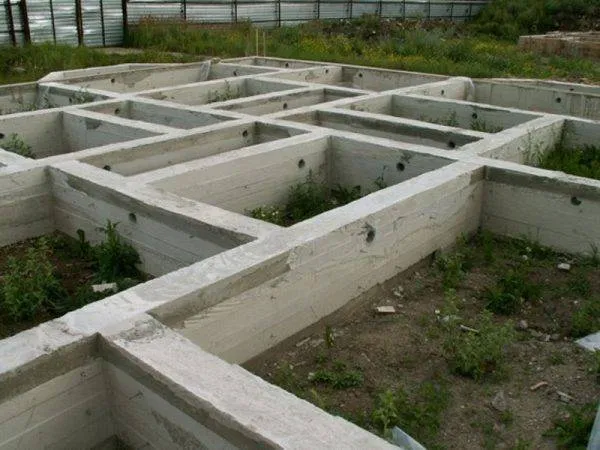

Ленточный фундамент своими руками

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

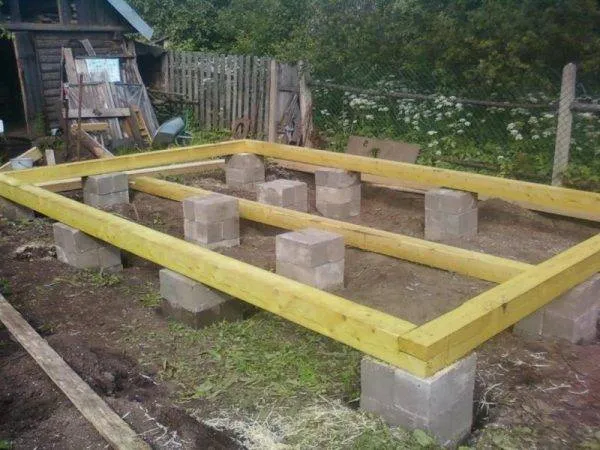

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

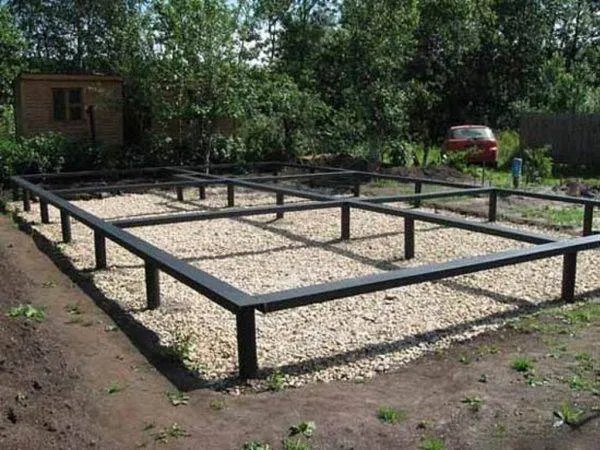

Свайный фундамент для каркасного дома

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию. Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

План-проект

Первое, с чего должна начаться подготовка и строительство вашего дома – это план-проект. Чертеж можно нарисовать самостоятельно, а можно заказать в специальных фирмах, которых сегодня достаточно много. В целях экономии можно купить готовый проект, или воспользоваться бесплатными типовыми проектами, которые можно скачать в интернете.

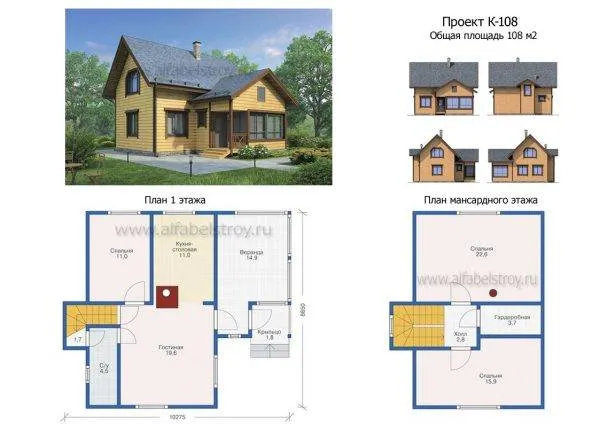

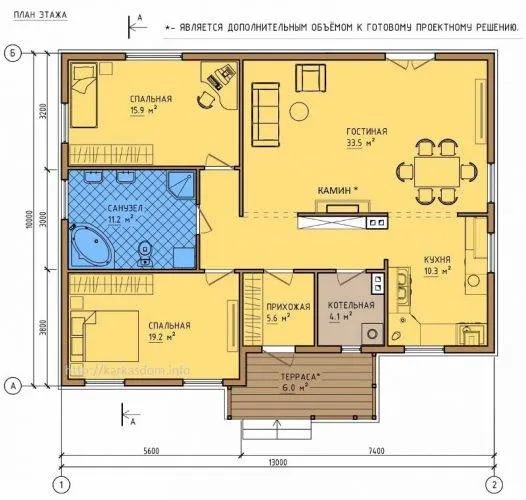

Проект каркасного дома

Если вы решили проект рисовать самостоятельно, подумайте, хватит ли вам знаний и умений. Как правило, после наброска эскиза и плана комнат начинаются проблемы. Если вы знаете, что сможете нарисовать в проекте разводку труб, электричества, указать места розеток и пр. , то вы справитесь с самостоятельными чертежами. Если обо всем этом вы имеете смутные представления, лучше с зарисовками, которые вы набросаете дома, обратиться к специалистам. Они также помогут вам подобрать материалы и даже рассчитают примерную стоимость будущей постройки.

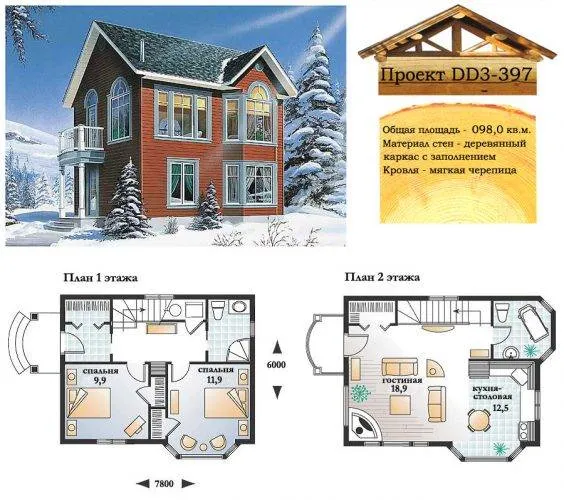

Проект с эскизом

Схема дома предлагается в интернете бесплатно, используйте ее для вдохновения.

Самостоятельные проекты можно рисовать для дачных домиков, которые не имеют сложные коммуникации и системы проводки электричества.

Еще один проект с эскизом

Стоимость проекта составляет от 500 рублей до 150 000рублей. Средний проект обойдется вам в районе 5 000 рублей.

Преимущества быстровозводимых домов

Каркасные быстровозводимые дома, построенные с применением современной технологии ЛСТК (легкие стальные тонкостенные конструкции) обладают рядом неоспоримых преимуществ:

Незначительный вес

В виду незначительного веса ограждающих конструкций (внешние стены) не требуют затрат на усиленные фундаменты. Такие строения без опасения можно монтировать на буронабивные, винтовые сваи не боясь усадки и «вспучивания» грунта. Расстояние между грунтом и перегородкой пола дома можно использовать для хранения садового инвентаря, строительных материалов не подверженных к температурным изменениям и т.д. Так же достаточно мелкозаглубленного фундамента с ростверком.

Время строительcтва

Скорость строительства значительно сокращается, благодаря отсутствию на участке строительства грузоподъемной техники (при строительстве частных домов). Металлокаркас быстровозводимого здания до 150 квадратных метров соберет как бригада опытных специалистов в количестве 2 человек, так и не опытные специалисты в количестве трех человек, максимум за семь дней. Предварительно нужно изучить проект стадии КМ (является основной инструкцией по сборке металлокаркаса из термопрофиля), что не займет много времени.

Отсутвие узконаправленных специалистов

При строительстве быстровозводимых зданий не требуются рабочие таких специальностей как: каменщики, плотники (для возведения стропильной системы) и т.д. Металлокаркас доставляется прямо с завода, все термопрофиля имеют надлежащий размер в соответствии с проектом и не требуют «подгонки» по месту.

Стоимость строительства

Цены на быстровозводимые здания (металлокаркас) гораздо ниже других технологий. Многие утверждают, что каркас из дерева дешевле. При доставке на объект строительства пиломатериалов — да, дешевле. Но когда заказчик начинает нанимать опытных специалистов для сборки, он понимает, что это совсем не дешево. Требуется запилить материал в соответствующий размер, приобрести металлические уголки для сложных узлов несущих нагрузку. С этого и начинается расход средств

Мало кто уделяет внимание правильному антисептированию каркасов деревянных. Согласно нормам строительства антисептирование требуется каждые три года, а это дополнительный расход денежных средств на закупку надлежащей продукции и оплата рабочей силы

Это лишь несколько примеров того, что строительство быстровозводимых домов с применением современной технологии ЛСТК является на сегодня менее трудозатратной и позволит Вам сэкономить значительное количество денежных средств. Об остальных преимуществах домов, на основе металлокаркаса из оцинкованного профиля Вы можете узнать, позвонив специалистам компании ЛСТКстройГРУПП или прислав Ваши вопросы на электронную почту компании.

Достоинства каркасных построек

Быстровозводимые постройки стали довольно популярным направлением в строительстве. Одним из самых известных способов возведения является каркасное строительство. За короткий промежуток времени, используя металлические каркасы, можно возвести полноценное жилье, павильон или другую постройку, которая пробудет в эксплуатации длительное время. Для частных загородных домов тоже можно использовать металлический каркас.

Основные достоинства каркаса из металла это:

простота в монтаже;
дешевизна;
большая скорость возведения;
способность выдерживать довольно высокие нагрузки при столь малом сечении.

Каркас из профиля квадратного, прямоугольного и круглого сечения способен выдержать приличную нагрузку.Еще одним плюсом легких металлических каркасов является небольшая требовательность к фундаментам. Не нужно возводить особенно мощное и дорогое основание.

Но есть и ограничение — такая конструкция рассчитана только на определенный вес. В большинстве случаев ее применяют для возведения загородных одноэтажных построек с крышей или торговых павильонов.

Этапы строительства крыши каркасного дома с фотопримерами

Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.

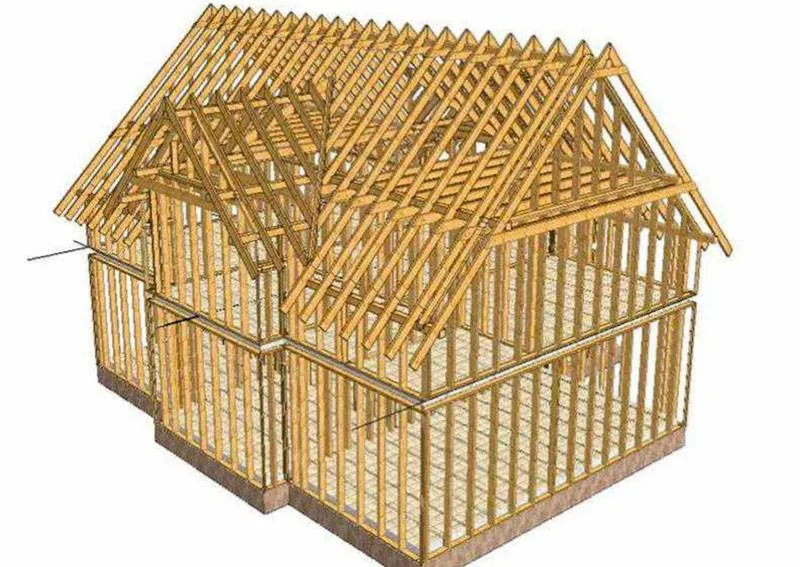

Пошаговая инструкция возведения стропильной системы крыши каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.

Иллюстрация	Описание действия
	Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство.
	После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди.
	Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши).
	Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно.
	По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх.
	Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки).
	А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам.

На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.

Кровельное покрытие: порядок действий при монтаже

Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.

Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.

Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.

Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

Watch this video on YouTube

Порядок сборки

С завода весь материал приходит упакованный в пачки. На каждой детали стоит маркировка, такая же маркировка присутствует на рабочих чертежах. Собирается каркас дома ЛСТК как конструктор: все уже готово, даже проштампованы отверстия под метизы. Ставите детали на место, совмещаете пазы и устанавливаете крепеж. С обирается металлокаркасный дом в точности также, как из деревянных брусков. Если обозначить этапы коротко, пошагово все выглядит так:

На готовом фундаменте закрепляется нижняя обвязка.
Выставляются и закрепляются угловые стойки.
Между ними устанавливаются промежуточные стойки, укосины и распорки.
Монтируется верхняя обвязка.
Устанавливаются и закрепляются балки перекрытия.
1. При наличии второго этажа собирается его каркас.
2. Монтируется потолочное перекрытие.
Собирается стропильная система.
Проводятся работы по утеплению и гидроизоляции кровли.
Собирается обрешетка под кровельный материал.

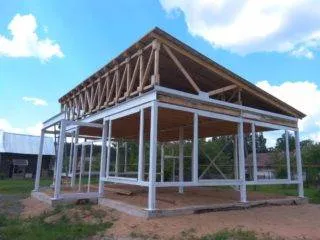

Каркас стального дома готов. Осталось утепление и отделочные работы. Оно замечание: как бы не хотелось сэкономить, обрешетка должна собираться тоже из металла. Одинаковые коэффициенты расширения — это именно то, что способствует высокой прочности таких сооружений. При соединении металла и древесины такого не достигнуть: крепления постепенно ослабевают. Особенно это критично в регионах с повышенной сейсмоактивностью. Но и в более спокойных регионах от дребезжащей отделки мало радости.

Начальный этап сооружения гаража из профильных труб – проектирование и расчёт необходимых материалов.

Прежде всего нужно составить схему будущего строения с учётом габаритов и количества автомобилей. Для одного легкового авто понадобится минимальное количество расходных материалов. Их количество зависит от схемы гаража, которая определяется индивидуально.

Чаще всего каркасные гаражи строятся размером 3*6 или 4*6 метров, что вполне соответствует требованиям для содержания легкового автомобиля класса седан или хэтчбек.

Для кроссоверов, минивэнов, внедорожников, а также лёгких грузовых авто может потребоваться постройка побольше – 5*7 метров и других пропорций.

Независимо от габаритов транспортного средства, необходимо учитывать требования к размеру гаража:

конструкция должна быть минимум в 1,5 раза шире автомобиля;
гараж должен быть в 2,5 раза длиннее машины.

Обычно водители предпочитают строить более просторные гаражи, что целесообразно не только из соображений удобства, но и с точки зрения безопасности. Маленькое внутреннее пространство способствует повышенной концентрации паров горючего, что опасно для здоровья и чревато возгоранием/взрывом.

Материалы и инструменты

Для сооружения гаража требуются несложные материалы и инструменты:

профилированная труба;
профнастил;
сварочный аппарат (при необходимости);
крепёжные элементы для соединения элементов конструкции;
гаечный ключ;
дрель или шуруповёрт для работы по металлу;
болгарка (УШМ) для резки металла (при необходимости);
маркер для разметки.

Важно также учесть материалы и инструменты для устройства фундамента:

штыковая лопата;
лом;
уровень;
отвес;
кирпич, шлакоблок, газоблок, бетон или сваи;
песок, щебень.

Стоимость работ

Гараж на основе профильной трубы можно соорудить и собственными руками, без привлечения посторонней помощи. Поэтому стоимость работ будет включать только цены на закупку необходимых материалов и аренду оборудования (если нужно).

Строительство гаража из металлического профиля предполагает закупку двух основных групп материалов – трубы профиля 10*10, 20*20 или 25*25 мм и больше. Большинство продавцов предлагает изделия длиной 6 метров. Стоимость погонного метра зависит от размера профиля. В Москве средняя цена одного метра 15*15 мм составляет 44-45 рублей, а профиля 20*20 – 58-60 рублей. Их можно перевести в тонны – 48 300 и 48 800 рублей соответственно.

Рассчитать стоимость профильных труб для сооружения гаража можно по весу трубы. Одно шестиметровое фасонное изделие 15*15 весит 0,6 кг, а 20*20 – 0,84 кг. Начертив подробную схему будущего гаража, можно вычислить необходимое количество труб и их суммарный вес. По нему легко рассчитать и общую стоимость труб. Например, если каркас на схеме состоит из 100 труб 15*15 мм, то общий вес труб составит 60 кг, т.е. 0,6 тонны = 28980 рублей.

Для обшивки стен и кровли необходимо выбрать несущий профилированный оцинкованный или окрашенный лист трапециевидного профиля НС 35, НС 44, НС 57, Н 60, Н 75, Н 114. Стоимость погонного м2 в Москве начинается с 660 рублей. Среднее количество листов, необходимых для обшивки длинных и торцевых стен и кровли – от 12 до 20. Количество погонных метров зависит от размеров выбранного листа.

Если брать для примера лист 1000 *1000, то для строительства гаража необходимо 12-20 погонных метров стоимостью от 7920 до 13200 рублей.

По каким параметрам следует выбирать панели

Выбирать панели ламината следует по совокупности их технических характеристик

Важное эксплуатационное значение имеют следующие параметры:

класс износостойкости;
особенности замковых соединений и методы монтажа;
качество декоративного слоя;
стойкость материала к воздействию влаги.

Самый качественный ламинат в конкретном случае определяется наличием необходимых для данного помещения сочетанием свойств. В зависимости от функционального назначения покрытия, выпускается большое разнообразие видов продукции.

Что означают классы ламината

Классы ламината означают стойкость его внешнего слоя к механическому истиранию поверхности и другим неблагоприятным воздействиям. Тот или иной класс присваивается по результатам комплексных испытаний на сопротивление ударным нагрузкам, воздействию влаги, абразивному истиранию и так далее.

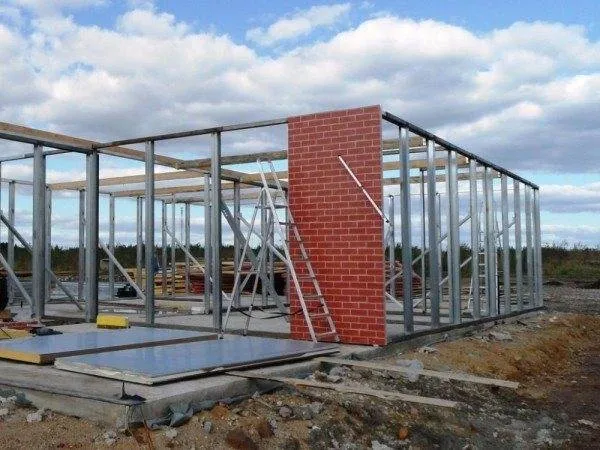

Каркас дома

Используемые для сборки каркаса металлические профиля проходят на заводах специальную обработку способом горячего оцинкования и покрываются антикоррозийными эмалями или смесями. Для строительства коттеджей применяют тонкостенный или стандартный металлопрофиль. Все элементы конструкции отлично подходят для внутренней и внешней обшивки и монтажа окон, дверей и перегородок.

Для работы с металлоконструкцией не нужны особые знания и большой опыт. Все детали и отверстия изготавливаются с особой точностью. На строительную площадку элементы конструкции поступают со специальной маркировкой, нанесенной на заводе, что значительно облегчает их монтаж.

Сборка каркаса дома проводится по так называемой отверточной технологии. Это стало возможно благодаря использованию нового способа изготовления деталей на заводе. Вам не нужно будет что-то замерять или отрезать ненужную длину. Все элементы строго просчитаны и изготовлены по вашему проекту дома. У каждой детали свое место и свое предназначение.

Подготовка и разметка участка для строительства каркасного дома своими руками

Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.

При необходимости участок нужно разровнять. Не помешает добротный забор, который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают модуль или вагончик, в котором сами проживают во время строительства.

Чем лучше будет подготовлен участок, тем легче будет продвигаться строительство

Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.

Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный проект с отмеченными на нём коммуникациями иметь необходимо.

Проект каркасного дома можно сделать и на компьютере при помощи 3D моделирования

Подходит ли такое основание для каркасника?

Стены каркасных домов изготовлены из дерева или металла, поэтому сооружения можно отнести к легковесным и малоэтажным конструкциям. Как правило, такие постройки оказывают умеренные нагрузки на грунт, поэтому не смысла возводить дорогостоящие ленточные и плитные основания.

Для участков со сложным рельефом свайный фундамент станет практичным и выгодным с точки зрения стоимости решением.

Какие опоры можно использовать?

применимы все виды свай:

Забивные.
Буронабивные.
Винтовые.

Забивные опоры представляют собой столбы (деревянные, металлические, железобетонные), которые с помощью специальной техники вводятся в грунт на глубину промерзания земельных масс. Чтобы правильно выбрать тип силовых элементов, необходимо рассчитать проектные нагрузки и сопоставить их несущей способностью грунта.

Вес деревянных каркасных домов позволяет использовать забивные опоры из бруса. Под сооружением со стенами из металла устанавливают металлические или железобетонные конструкции с небольшим диаметром.

Технология закладки буронабивных свай доступна для домашнего домостроения. Монтаж усложняется необходимостью бурения скважин в почве, а также сбора армирующего каркаса. Под одноэтажные каркасные постройки из дерева можно заложить фундамент без армирования, но срок службы конструкции будет значительно ниже.

Вкручивание винтовых свай (металлических и железобетонных) – быстрый способ возведения фундамента

В свою очередь металлические винтовые сваи можно быстро вкрутить ручным способом, при этом допустимые нагрузки фундамента позволяют силовой конструкции удерживать вес каркасного дома в течение 50–100 лет.

Преимущества технологии с использованием отдельных опорных элементов:

дешевле ленточных и плитных оснований;
подходят для большинства типов грунта, кроме скальных пород;
эффективны при строительстве на переувлажненной почве и на участках со сложным ландшафтом;
разнообразие технологий позволяет выбрать практичный и максимально экономичный метод строительства фундамента.

Недостатки опорных свай:

перед проектированием необходимо провести ряд сложных расчетов;
сложно оценить геологические особенности участка с неоднородным составом почвы.

Как самому сделать отмостку вокруг дома?

Отмостка вокруг дома — это важный элемент, который защищает фундамент от воды и уменьшает риск повреждения строительных конструкций. Сделать отмостку вокруг дома своими руками можно, следуя нижеследующим шагам:

Определите ширину отмостки. Обычно отмостка имеет ширину 30-40 см, но можно выбрать другую ширину в зависимости от индивидуальных потребностей.
Выкопайте котлован вокруг дома с глубиной около 20-30 см. Котлован должен быть на 5-10 см шире отмостки.
Засыпьте котлован щебнем или гравием на 10-15 см.
Установите на гравий бетонные бордюры. Бордюры должны быть высотой около 15-20 см, их можно крепить к друг другу специальными металлическими скобами.
Залейте между бордюрами бетон. Для этого можно использовать готовую смесь бетона или самостоятельно приготовить раствор из цемента, песка и воды.
Выровняйте бетонную поверхность и дайте ему высохнуть в течение нескольких дней.
Засыпьте гравием или щебнем оставшееся пространство внутри отмостки на глубину около 10-15 см.

Готово! Вам удалось сделать отмостку вокруг дома своими руками. Важно отметить, что правильно выполненная отмостка может значительно продлить срок службы фундамента и защитить дом от повреждений, поэтому рекомендуется выполнять эту задачу тщательно и внимательно.

Видео. Металлокаркас для дачного дома

Источник

Строительство зданий на металлическом каркасе практиковалось давно, но строили в основном производственные и технические помещения, здания торговых центров и т.п. Применение в частном домостроении ограничивалось высокой теплопроводностью металла: счета за отопление были бы нереальными. Производители решили проблему, сделав так называемые термопрофили, которые в паре с современными утеплителями позволяют получить теплый дом. Если вам нужен недорогой, надежный дом, который строится в сжатые сроки, возможно вам подойдет металлокаркасный дом. Он имеет невысокую стоимость — в два раза ниже, чем кирпичный, сборка происходит быстро, срок службы заводского каркаса — 70 лет.

Каркас для дома из металла собран, частично начаты работы по утеплению стен

Технология очень пластична: адаптировать под металлический каркас можно любой понравившийся дом. Сначала составляется план каркаса, определяются тип отделочных материалов (влияют только ваши пожелания). Далее разработанный проект обрабатывает специальная программа, которая разбивает все на составляющие, выдает перечень элементов со всеми параметрами. Профили требуемого размера изготавливаются и маркируются, связываются в пачки, упаковываются, доставляются на стройплощадку. Вкратце это весь техпроцесс — от разработки проекта, до начала сборки каркасного дома из металлических профилей.

Преимущества и недостатки

Эта технология все более популярной становится в европейских странах (в том числе северных), в Канаде и Америке. А все потому, что сталь не гниет, ее не едят насекомые. Металлокаркасное строение весит в несколько раз меньше дома из древесины (в два раза), и тем более, оно легче домов из кирпича и других подобных материалов. Небольшой вес здания — это меньшие затраты на фундамент, так как его параметры зависят от нагрузки, что еще больше снижает стоимость квадратного метра застройки. Обычно под такие дома ставят свайные, свайно-ростверковые или ленточные фундаменты. В среднем один квадрат площади стоит 4-5 тыс. рублей (без учета стоимости отделочных материалов).

Технология, по которой строят металлокаркасный дом называется — легкие тонкостенные стальные конструкции, или сокращенно ЛСТК. Легкий — не значит непрочный. Дома, возведенные по технологии ЛСТК, выдерживают землетрясения силой в девять баллов. Но это касается строений не выше 3-х этажей.

Еще одно преимущество стального каркаса перед деревянным — его прочности достаточно для того, чтобы выдерживать тяжелые кровельные материалы. Если вы решили использовать керамическую черепицу — пожалуйста. Только ее вес необходимо заложить при расчете параметров фундамента.

Сама конструкция пирога стены практически такая же, как у деревянных. Вся разница в используемом для каркаса материале и способе сборки.

Стена дома из металлопрофиля в разрезе

Как же быть с мостиками холода? Производители утверждают, что проблема решена. Современные термопрофили, из которых и строят частные дома, имеют разрезы, расположенные в шахматном порядке. Они препятствуют сквозному промерзанию элементов конструкции.

Так выглядит картинка «работы» термопрофиля

И хоть термопрофили действительно работают, все равно такой дом более холодный, чем деревянный каркасный. Тем не менее, проблему можно решить, сделав качественное утепление. При правильном исполнении «пирога» утепления со всеми мембранами (ветрозащитная паропроницаемая снаружи, пароизоляция внутри) металлокаркасный дом будет теплым и на отопление уходить будет не больше, чем в так называемых «теплых домах».

Для утепления можно использовать любой современный утеплитель — минеральные ваты, пенопласт, экструдированный пенополистирол, вспененное стекло, эковату. Самые лучшие характеристики у пеностекла, чуть хуже у экструдированного пенополистирола. Но они имеют солидную цену, хотя требуемая толщина в несколько раз меньше, чем минеральной ваты. В результате затраты на утеплитель получаются сопоставимыми.

Наиболее оптимальное сочетание качеств и цены у минеральной ваты. Удобнее работать с базальтовой. Она же имеет хорошие характеристики. Стекловолокно по характеристикам тоже неплохое, но с ней работать сложно. Шлаковата — самая дешевая, но она очень боится намокания, при ее использовании обязательно устройство вентилируемого фасада.

Вариант полной сборки дома на стальном каркасе (технология ЛСТК)

По приведенным выше причинам из всего многообразия чаще всего выбираю базальтовую вату. Она хорошо устанавливается в каркас, обладает хорошими теплоизоляционными свойствами, относительно недорога, к тому же является неплохим звукоизоляционным материалом, что для данной технологии важно.

Из чего строят металлический каркасный дом

Изготавливают элементы ЛСТК из прочной конструкционной стали методом холодной штамповки. Лист имеет защитное цинковое покрытие толщиной от 18 до 40 мкм. Некоторые заводы делают конструкции из горячеоцинкованных листов. Такие элементы стоят дороже, но они и долговечнее.

Толщина листа, из которого они формуются от 0,7 мм до 2 мм. Выбор зависит от необходимой несущей способности того или иного элемента. Есть следующие типы профилей.

Какие могут быть профили для металлокаркасного дома

Чаще всего используются следующие их виды.

Типы профилей для строительства каркаса дома

Есть также специальные балки перекрытия пола и потолка. Из похожих элементов составляется и стропильная система дома. Соединяются элементы между собой на болты, саморезы, клепки, можно использовать контактную сварку.

Теперь о качестве составляющих от разных фирм. Есть около десятка заводов в России. Качество у всех разное. Потому внимательно смотрите на качество оцинковки, гибки металла. Никаких, даже мельчайших, следов ржавчины нигде быть не должно. А вообще, даже самые лучшие «наши» профиля значительно уступают импортным. Обидно, но это так.

Порядок сборки

На готовом фундаменте закрепляется нижняя обвязка.
Выставляются и закрепляются угловые стойки.
Между ними устанавливаются промежуточные стойки, укосины и распорки.
Монтируется верхняя обвязка.
Устанавливаются и закрепляются балки перекрытия.
1. При наличии второго этажа собирается его каркас.
2. Монтируется потолочное перекрытие.
Собирается стропильная система.
Проводятся работы по утеплению и гидроизоляции кровли.
Собирается обрешетка под кровельный материал.

Из тех же элементов собирается стропильная система металлокаркасного дома

Можно построить самостоятельно?

Если речь идет о том, чтобы собрать пришедшие с завода детали в одну конструкцию — то запросто, но с помощниками. Вся работа состоит в отыскивании нужной детали и установке ее на место, указанное в чертежах. Поначалу сложно, потом — освоитесь.

Если под «строительством металлокаркасного дома своими руками» подразумевают его сварку из профильной трубы, то дело это неоднозначное. Если строить собрались небольшой дачный домик, то вопросов нет: каркас можно поставить по тому же принципу, что и деревянный и для одноэтажного строения для угловых стоек достаточно трубы 80*80 мм, а для промежуточных можно взять меньше. Но шаг установки все равно диктует утеплитель: расстояние в просвете должнобыть 58-59 см (чуть меньше стандартной ширины минеральной ваты).

Собранный скелет дома из специального оцинкованного профиля

Единственное, что нужно помнить: при использовании профильной трубы мостики холода будут обязательно. Тогда само утепление потребуется сделать в несколько слоев, перекрывая утечки тепла, что решит проблему. Один слой традиционно ставится в распорку между стойками. Сечение профильной трубы далеко не 200-250 мм, которые необходимы для утепления дома в Московском регионе (под минеральную вату). Потому под недостающие слои устраивается поперечная обрешетка (с одной или двух сторон — решайте сами). Получается, что между стойками утеплитель уложен вертикально, а по обрешетке — горизонтально. Мостиков холода стало значительно меньше.

Со стороны помещения утеплитель закрывается пароизоляционной мембраной (она не должна пропускать влагу в утеплитель). Со стороны улицы на него закрепляется ветрозащитная паропроницаемая мембрана с гидроизоляционными свойствами. Она выолняетсразу три функции:

защищает от ветра,
не дает попасть конденсату или случайно попавшим осадкам в утеплитель,
выводит из утеплителя пар, который туда все равно проникает из помещения (несмотря на пароизоляцию).

Только при таком пироге и наличии между наружной мембраной и отделочными материалами вентазазора можно быть уверенным в том, что утеплитель не будет мокнуть. Только для того чтобы вентзазор работал, необходимы еще вентиляционные отверстия внизу стены и негерметично заделанный выход под кровлю сверху: поток воздуха между наружной отделкой металлокаркасного дома и ветрозащиной мембраной должен проходить не встречая препятствий.

Для вдохновения — видео, на котором снят процесс сваривания дачного домика из профильной металлической трубы. Тем, кто умеет варить металл, сделать металлокаркасный дом своими руками из трубы не составит труда.

О том, из чего еще можно быстро построить дом читайте тут.

Источник

Каркас для дома из металла собран, частично начаты работы по утеплению стен

Преимущества и недостатки

Стена дома из металлопрофиля в разрезе

Так выглядит картинка «работы» термопрофиля

Вариант полной сборки дома на стальном каркасе (технология ЛСТК)

Из чего строят металлический каркасный дом

Какие могут быть профили для металлокаркасного дома

Чаще всего используются следующие их виды.

Типы профилей для строительства каркаса дома

Порядок сборки

На готовом фундаменте закрепляется нижняя обвязка.
Выставляются и закрепляются угловые стойки.
Между ними устанавливаются промежуточные стойки, укосины и распорки.
Монтируется верхняя обвязка.
Устанавливаются и закрепляются балки перекрытия.
1. При наличии второго этажа собирается его каркас.
2. Монтируется потолочное перекрытие.
Собирается стропильная система.
Проводятся работы по утеплению и гидроизоляции кровли.
Собирается обрешетка под кровельный материал.

Из тех же элементов собирается стропильная система металлокаркасного дома

Можно построить самостоятельно?

Собранный скелет дома из специального оцинкованного профиля

защищает от ветра,
не дает попасть конденсату или случайно попавшим осадкам в утеплитель,
выводит из утеплителя пар, который туда все равно проникает из помещения (несмотря на пароизоляцию).

О том, из чего еще можно быстро построить дом читайте тут.

На чтение 15 мин. Опубликовано 29 апреля, 2023

Содержание

Дом на металлокаркасе из профильной трубы
Преимущества и недостатки домов с металлическим каркасом
Расчет необходимого количества материала
Необходимые инструменты
Строительство каркаса дома своими руками
Как построить дом из профильной трубы по технологии каркасного строительства
Краткая информация о каркасном строительстве
Основные достоинства домов на металлическом каркасе
Технология возведения металлокаркасного дома
Этапы возведения каркасного дома
Краткая информация о каркасном строительстве
Основные достоинства домов на металлическом каркасе
Технология возведения металлокаркасного дома
Этапы возведения каркасного дома

Каркас для здания можно возводить не только из бруса или досок, но и из профильной трубы. Технология используется для возведения промышленных и торговых зданий, где важна скорость монтажа и прочность, а не красота и уют. Однако применяют прямоугольную трубу и в частном строительстве.

Дом на металлокаркасе требует качественного утепления, так как профиль проводит холод

Главное преимущество каркасных зданий – легкость и скорость сооружения. Но при строительстве загородного дома важна стоимость проекта. В большей степени она определяется типом фундамента. Поэтому из металлопрофиля своими руками строят коттеджи высотой не более 2 этажей. Иначе это преимущество теряется.

Используют стальные оцинкованные и алюминиевые трубы. Первый вариант прочнее, но второй более устойчив к коррозии.

Каркас дома из профильной трубы обладает следующими достоинствами:

небольшие сроки строительства – жилой коттедж вместе с фундаментом строят всего 2 месяца;
сразу же после постройки можно отделывать и обживать дом, так как металлические конструкции усадки не дают;
здание легкое, поэтому для него требуется легкий фундамент: свайный, винтовой, мелкозаглубленный ленточный;
металл долговечнее, чем дерево, дом с таким каркасом простоит дольше;
стоимость здания ниже, чем традиционный дом из бруса, а тем более кирпича.

Сложные расчеты – перед сооружением необходимо точно рассчитать нагрузку и подобрать трубы оптимального сечения. Избыток прочности в данном случае приводит только к лишним расходам.
Монтаж металлического каркаса сложнее. Требуется умение сваривать металлоконструкции.
Сталь и алюминий проводят холод, поэтому теплоизоляционные качества дома с металлическим каркасом заметно ниже, чем здания с деревянным. Нужно дополнительное утепление.

В современных зданиях трубы не сваривают, крепят на крабы болтами.

Расчет необходимого количества материала

Необходимо грамотно рассчитать все нагрузки на каркас из профильной трубы

Дом из профтрубы требует точных и сложных расчетов. Основную несущую нагрузку в нем несет каркас, поэтому очень важно учесть все действующие на него факторы:

габариты – ширину, высоту, длину каждой стены или каждого архитектурного элемента;
вес – включает массу каркаса, перекрытий, отделки, утеплителя, мебели, сантехники и оборудования;
ветровые, снеговые, дождевые нагрузки, присущие данному региону – эти сведения можно почерпнуть из справочников, при расчетах нужно учесть не только абсолютные величины, но и характер конструкции: угол наклона крыши существенно влияет на совокупную нагрузку.

После вычислений разрабатывают схему каркаса с учетом выбранных материалов. Вычисляют нагрузку на каждый элемент. Если результат не удовлетворительный, изменяют каркас.

Следующий этап – расчет и создание чертежей каждого конструктивного элемента – колонн, перекрытий, перегородок, прогонов. Все углы маркируют.

В результате разработки формируется комплект рабочих чертежей, где описаны подробные схемы каждого узла, указаны материалы и прочее.

Необходимые инструменты

Для возведения здания из профтрубы нужны следующие инструменты:

сварочный аппарат, если монтаж производится сваркой;
шуруповерт;
болгарка с алмазным диском, ножовка по металлу;
рулетка, угольник, отвес, метчик;
крепеж – болты, гайки, саморезы, крабы.

Из материалов нужна квадратная и прямоугольная труба необходимого сечения.

Строительство каркаса дома своими руками

Выстроить дом из стальной трубы – задача сложная. Трубы тяжелее, чем деревянный брус, для монтажа вертикальных стоек потребуется помощь, а для подъема ферм – хотя бы лебедка.

Для каркаса из профтрубы делают столбчатый или малозаглубленной ленточный фундамент. Готовое основание гидроизолируют. После этого можно начинать строительство.

Ставят нижнюю обвязку и колонны. Угловые стойки крепят первыми, фиксируя к фундаменту болтами. Более надежный метод – сварка. В этом случае в основание вмуровывают специальные штыри, а к ним приваривают стойки.
Промежуточные вертикальные элементы ставят на таком расстоянии друг от друга, чтобы в дальнейшем между стойками помещался элемент отделки – СИП-панель, щит.
На фундамент крепят обвязку. Для него берут профиль большого сечения – 100*100 или 60*60 мм.

Дом с каркасом из профильной трубы отличается большей надежностью и долговечностью по сравнению с вариантом на деревянном каркасе. Однако такая постройка нуждается в дополнительном утеплении, так как металлическая конструкция хорошо проводит тепло.

Источник

Как построить дом из профильной трубы по технологии каркасного строительства

Каркасное строительство является относительно новым направлением на российском рынке. Быстрое возведение каркаса дома из профильной трубы или деревянных балок делает популярной такую технологию строительства жилья и архитектурных форм небольшого размера.

Профильная труба имеет свои достоинства и особенности применения, а сооружения каркасного типа обладают множеством преимуществ.

Краткая информация о каркасном строительстве

На первых этапах развития металлокаркасное строительство находило применение только при возведении промышленных зданий. На каркасах из профильной трубы или швеллера возводились цеха, склады и ангары.

В процессе эволюции технологий стало возможным использование каркаса из профтрубы для строительства следующих объектов:

Жилых помещений малой этажности (допускается строительство не более 3 этажей).
Коттеджей.
Зданий для коммерческого использования (магазин, кафе, автозаправка, помещение для офиса).
Зданий общественного назначения.

Кроме того технология металлокаркасного строительства позволяет использовать конструкцию для надстройки этажей, возведения мансарды или флигеля. Популярны металлические каркасы для теплиц, навесов и гаражей. Отлично смотрится беседка, терраса или баня из профтрубы. Читайте также: «Как сделать беседку из профильной трубы – пошаговая инструкция».

Технологию возведения домов на основе металлических каркасов используют во всем мире. Наибольшее распространение такая технология получила в США, Японии и Западной Европе. Жилые строения этих стран, возведенные по каркасной технологии, занимают в среднем около 60%, причем такое строительство продолжает расти.

Каркасные дома имеют следующие достоинства:

Низкая себестоимость. По сравнению со строениями, при возведении которых использовалась традиционная технология, каркасные дома не требуют больших затрат. Однако стоит помнить, что каркас из деревянных балок будет стоить дешевле, чем аналогичная конструкция из профильной трубы. Также стоимость металлических элементов для каркаса зависит от сечения трубы.
Быстрое возведение. Жилые дома с использованием каркасной технологии возводятся быстрее, чем при традиционном строительстве. Используя в качестве основного материала для каркаса профильную трубу, можно в несколько раз сократить срок возведения жилья.
Исключение мокрых процессов. Каркас дома из профильной трубы позволяет строить дома круглый год при любой погоде. Исключение составляет только обустройство фундамента. Хотя, можно сделать столбчатый фундамент из пластиковых труб своими руками, что весьма практично.
Отсутствие усадки. Каркасные дома не требуют времени на усадку ни при проведении строительных процессов, ни во время эксплуатации здания.
Низкие трудозатраты. Можно возвести каркас дома из профильной трубы своими руками. Для возведения дома по каркасной технологии понадобятся услуги всего нескольких помощников. При этом возможно выполнить основное строительство дома в течение одного месяца. Останется только отделка внутри дома. В тоже время традиционное строительство при таких условиях просто невозможно.

Наряду с множеством положительных характеристик у каркасных строений имеются и недостатки. Основным минусом технологии, по которой возводится дом из проф трубы, можно назвать сложное проектирование. Чтобы правильно рассчитать нагрузку на профильную трубу в определенном месте дома, понадобится помощь профессионала. Только он может точно рассчитать вес, который может выдержать профильная труба.

Также сложно самостоятельно выбрать сечение и толщину материала и высчитать размер профильной трубы. Стоит учесть, что расчет деревянных балок выполняется намного проще.

Еще один недостаток – цена. По сравнению с деревянным каркасом металлический остов стоит гораздо дороже. Дополнительные трудности могут возникнуть при непосредственном выборе трубы. Можно приобрести более толстый материал, с сечением 10*10 см и толщиной стенок 0,8 см, затратив при этом большее количество средств, но получив запас по прочности. Можно купить трубу тоньше, например сечением 6*6 см, сэкономив средства, но снизив прочностные характеристики дома. Читайте также: «Как сделать фермы из профильной трубы – виды и способы монтажа».

Нельзя не сказать о проблемах с теплоизоляцией. Являясь своеобразным мостиком холода, металлический каркас требует более качественного утепления. А это неизбежно приводит к дополнительным затратам.

Кажущая простота дома на металлическом каркасе – это всего лишь иллюзия. На самом деле конструкция таких строений достаточно сложная. Ее основными элементами можно назвать:

Основание дома. Можно использовать облегченные типы фундамента, но пренебрегать этой частью нельзя. Основание не требуется для транспортируемых строений, к которым можно отнести парники или теплицы. В этом случае расчет профильной трубы проводится с соответствующими корректировками.
Металлический каркас. Для возведения этой части здания подходит профильная труба, имеющая квадратное сечение 10*10 см или 6*6 см. Определить нужные габариты трубы можно с помощью калькулятора профильной трубы, взяв размеры строящегося дома.
Обшивка стен внутри дома. Оптимальным вариантом для внутренней отделки является шпунтованная доска шириной 4-6 см из хвойных деревьев. Материал должен в обязательном порядке пройти обработку антисептическими составами и растворами, препятствующими возгоранию.
Черновой пол и его отделка. Лаги настилаются из аналогичной профильной трубы, поверх них укладывают черновой пол из досок и застилают любым профильным покрытием.
Утеплитель. Самым популярным материалом для утепления каркасного дома является экструдированный пенополистирол толщиной 6-10 см. Для дополнительного утепления каркаса из профильной трубы можно использовать полоски пеноизола.
Отделка внешних частей дома. Для выполнения отделочных работ снаружи строения может использоваться фасадная штукатурка или сайдинг. При достаточном бюджете строительства не исключается возможность отделки дома натуральным деревом.
Кровля. Каркас крыши их профильной трубы может возводиться как отдельной конструкцией или как одним из элементов каркаса. В зависимости от кровельного материала и угла установки кровельных стропил выполняется расчет параметров трубы. Чем легче кровельный материал и больше угол между стропилами, тем более токая труба может использоваться.

Этапы возведения каркасного дома

Дома из профильной трубы своими руками возводятся в определенной последовательности:

Фундамент. Для строительства каркасных домов можно использовать капитальное бетонокаркасное основание, а также некапитальное, например, на винтовых сваях. Дома на втором виде основания можно перевозить, так как являются транспортируемыми.
Монтаж каркаса. На этом этапе допускается использование готовых каркасов фабричного производства. Для сборки таких каркасов не требуется сварка, все элементы соединяются с помощью винтов. Не исключается самостоятельное возведение каркаса из профильной трубы. При этом важно не только следить за взаимным расположением элементов, но и контролировать качество соединений. Именно эти места считаются самым слабым местом при возведении каркасных домов из профильной трубы. Монтажные работы должны выполняться в направлении снизу вверх. При этом первыми устанавливаются стойки и колонны, для соединения которых используют горизонтальные элементы из трубок меньшего сечения. Для укрепления вертикальных элементов используют раскосы.
Монтаж кровли. Кровельная часть монтируется на самом последнем этапе основного строительства. При этом бригада строителей может быть разделена на две части: одна занимается кровлей, другая переходит к утеплению и отделке.
После окончания работ по монтажу каркаса можно приступать к внутренней отделке.

По мнению экспертов в области архитектуры металлокаркасные технологии в будущем займут лидирующие позиции. Это означает, что возведение каркасного дома из профильной трубы своими руками, позволяет получить определенные навыки, которые могут пригодиться не только в личных целях, но и в качестве дополнительной специальности.

Как построить дом из профильной трубы по технологии каркасного строительства

Краткая информация о каркасном строительстве

Жилых помещений малой этажности (допускается строительство не более 3 этажей).
Коттеджей.
Зданий для коммерческого использования (магазин, кафе, автозаправка, помещение для офиса).
Зданий общественного назначения.

Кроме того технология металлокаркасного строительства позволяет использовать конструкцию для надстройки этажей, возведения мансарды или флигеля. Популярны металлические каркасы для теплиц, навесов и гаражей. Отлично смотрится беседка, терраса или баня из профтрубы. Читайте также: «Как сделать беседку из профильной трубы – пошаговая инструкция».

Каркасные дома имеют следующие достоинства:

Низкая себестоимость. По сравнению со строениями, при возведении которых использовалась традиционная технология, каркасные дома не требуют больших затрат. Однако стоит помнить, что каркас из деревянных балок будет стоить дешевле, чем аналогичная конструкция из профильной трубы. Также стоимость металлических элементов для каркаса зависит от сечения трубы.
Быстрое возведение. Жилые дома с использованием каркасной технологии возводятся быстрее, чем при традиционном строительстве. Используя в качестве основного материала для каркаса профильную трубу, можно в несколько раз сократить срок возведения жилья.
Исключение мокрых процессов. Каркас дома из профильной трубы позволяет строить дома круглый год при любой погоде. Исключение составляет только обустройство фундамента. Хотя, можно сделать столбчатый фундамент из пластиковых труб своими руками, что весьма практично.
Отсутствие усадки. Каркасные дома не требуют времени на усадку ни при проведении строительных процессов, ни во время эксплуатации здания.
Низкие трудозатраты. Можно возвести каркас дома из профильной трубы своими руками. Для возведения дома по каркасной технологии понадобятся услуги всего нескольких помощников. При этом возможно выполнить основное строительство дома в течение одного месяца. Останется только отделка внутри дома. В тоже время традиционное строительство при таких условиях просто невозможно.

Нельзя не сказать о проблемах с теплоизоляцией. Являясь своеобразным мостиком холода, металлический каркас требует более качественного утепления. А это неизбежно приводит к дополнительным затратам.

Основание дома. Можно использовать облегченные типы фундамента, но пренебрегать этой частью нельзя. Основание не требуется для транспортируемых строений, к которым можно отнести парники или теплицы. В этом случае расчет профильной трубы проводится с соответствующими корректировками.
Металлический каркас. Для возведения этой части здания подходит профильная труба, имеющая квадратное сечение 10*10 см или 6*6 см. Определить нужные габариты трубы можно с помощью калькулятора профильной трубы, взяв размеры строящегося дома.
Обшивка стен внутри дома. Оптимальным вариантом для внутренней отделки является шпунтованная доска шириной 4-6 см из хвойных деревьев. Материал должен в обязательном порядке пройти обработку антисептическими составами и растворами, препятствующими возгоранию.
Черновой пол и его отделка. Лаги настилаются из аналогичной профильной трубы, поверх них укладывают черновой пол из досок и застилают любым профильным покрытием.
Утеплитель. Самым популярным материалом для утепления каркасного дома является экструдированный пенополистирол толщиной 6-10 см. Для дополнительного утепления каркаса из профильной трубы можно использовать полоски пеноизола.
Отделка внешних частей дома. Для выполнения отделочных работ снаружи строения может использоваться фасадная штукатурка или сайдинг. При достаточном бюджете строительства не исключается возможность отделки дома натуральным деревом.
Кровля. Каркас крыши их профильной трубы может возводиться как отдельной конструкцией или как одним из элементов каркаса. В зависимости от кровельного материала и угла установки кровельных стропил выполняется расчет параметров трубы. Чем легче кровельный материал и больше угол между стропилами, тем более токая труба может использоваться.

Этапы возведения каркасного дома

Дома из профильной трубы своими руками возводятся в определенной последовательности:

Фундамент. Для строительства каркасных домов можно использовать капитальное бетонокаркасное основание, а также некапитальное, например, на винтовых сваях. Дома на втором виде основания можно перевозить, так как являются транспортируемыми.
Монтаж каркаса. На этом этапе допускается использование готовых каркасов фабричного производства. Для сборки таких каркасов не требуется сварка, все элементы соединяются с помощью винтов. Не исключается самостоятельное возведение каркаса из профильной трубы. При этом важно не только следить за взаимным расположением элементов, но и контролировать качество соединений. Именно эти места считаются самым слабым местом при возведении каркасных домов из профильной трубы. Монтажные работы должны выполняться в направлении снизу вверх. При этом первыми устанавливаются стойки и колонны, для соединения которых используют горизонтальные элементы из трубок меньшего сечения. Для укрепления вертикальных элементов используют раскосы.
Монтаж кровли. Кровельная часть монтируется на самом последнем этапе основного строительства. При этом бригада строителей может быть разделена на две части: одна занимается кровлей, другая переходит к утеплению и отделке.
После окончания работ по монтажу каркаса можно приступать к внутренней отделке.

Источник

Каркасных дома, пользуются популярностью в последнее время, и материалы их изготовления разнообразны.

Основные критерии, лежащие в основе выбора строительных материалов – это достаточная прочность, долговечность, безопасность для жизни человека, водонепроницаемость, защита тепла, и высокая устойчивость к пожарам. Стандартный вариант – это каркасные деревянные дома. В домах каркасного типа с металлическими профилями живет около 85% жителей европейских стран и США. В регионах России раньше стальной каркас применялся при строительстве производственных сооружений, складских ангаров и цехов. На сегодняшний день его чаще всего используют при строительстве жилых домов.

[contents]

Каркасный тип домов из металла

Основа данного типа домов полностью выпускается из металла. Из него выполняется каркас всех перекрытий, а также кровли и стен. Толщина используемых профилей, и их форма для каждого определенного случая своя, потому что они испытывают различные внешние нагрузки.

Данные постройки обладают определенными особенностями:

облегченный металлический каркас для дома в значительной степени уменьшает массу строения;
ускоренное время постройки: за счет прямолинейности стального профиля вам не понадобится уровень, специальный угольник, отвес и дрель;
надежная изоляция защищает от тепловых перепадов.

При строительстве дома на основе стального каркаса применяют разные утеплители, и выбор их зависит от климатических условий. Металл не будет нуждаться в определенной обработке и окраске, он не подвержен усадке, не горит и не гниет, обладает повышенным сроком эксплуатации.

Его можно полностью утилизировать, при этом, не загрязнив окружающую среду и сохранив лес от вырубки.

Каркасный дом из металла возвести можно в любое время года и в различных климатических регионах.

Технология легкого стального каркаса подразумевает строительство небольших объектов. Как правило, возводят каркасные дома в один или два этажа.

Для целей производственного характера данные объекты строят высотой 6 метров, а пролеты до 12 метров. Стропильные фермы при длине в 24 метра потребуют установки специальных профилей.

Строительство современного каркасного дома из металлических профилей

Современные технологии основаны на использовании облегченных стальных конструкций из достаточно тонкой оцинкованной стали, которые не уступят деревянным конструкциям домов. Сечение металлических профилей выполняют в виде букв C, S и Z, и это обеспечивает надежную жесткость каркаса.

При помощи перфорирования профилей и создания определенных воздушных прослоек, а также применение металлов с различной теплопроводностью решена главная проблема увеличенной теплопроводности материала, влияющая на возникновение мостиков холода и образования определенного конденсата. Данная технология называется легкой стальной конструкцией. Она обеспечивает строительство домов высокого качества и позволяет снижать расходы и сроки на его постройку.

Преимущества и недостатки металлопрофильных домов

В настоящее время появилась определенная предвзятость к данному варианту домов. Считают, что жилой каркасный дом из металлических профилей, холодней домов из деревянных брусьев.

За счет создания современных технологий данный миф полностью разрушен. Профиль для каркаса дома защищен от теплоотдачи определенными утеплителями. А пространство между всеми каркасными стойками заполняется теплоизоляционными материалами, например, эковатой или минеральной ватой. Все это позволит максимально и качественно утеплить дом. Принято считать, что деревянная основа дома более экологична и привлекательнее металлической. Но на самом деле, древесина, имеющяя природное происхождение, требует дополнительной обработки от гниения и плесени, различных насекомых, при помощи пропитки с применением химических компонентов и пропиток, разных лаков, красок и прочих средств. Они в значительной степени ухудшают экологическую чистоту древесины. И использовать данную обработку нужно будет регулярно, а это дополнительно потребует финансовых затрат.

Также считается, что деревянные дома дешевле домов, построенных из металлических профилей, так как древесина меньше металла по стоимости. При изготовлении каркаса дома из металла применяется меньший объем материала, чем при выборе основы древесины. Масса деревянного объекта намного больше и, фундамент должен быть качественный и наиболее затратный, чем у легковесного дома с металлическим остовом.

Установка и монтаж дома с применением технологии металлоконструкций существенно проще и гораздо быстрее. Стальная конструкция может представлять опасность с точки зрения прокладки электричества и может привлечь молнии в грозу. Но дома данного типа обеспечены правильным и качественным заземлением всех стальных частей. Помимо этого, предусмотрена специальная отделка здания внутри, и снаружи определенными материалами-диэлектриками, и это позволяет полностью заизолировать металлические элементы и части.

Надежность металлического каркасного дома

Стальные профиля, применяемые для создания конструкций домов, очень легкие, они обеспечивают определенную прочность, позволяющую использовать жилье на протяжении длительного времени. Надежность металлической конструкций обеспечивают специальные профили, снабженные ребрами жесткости.

При выпуске применяют оцинкованную сталь. Покрытие профилей цинком защищает их от внешней коррозии. Каркас из стали очень устойчив к внешним механическим воздействиям: у него нет усадки и растрескивания с течением времени, он не боится каких-либо вредителей, и пожаробезопасен.

В сочетании с теплоизоляционными слоями из надежных материалов данный каркасный дом позволит проживать в нем круглый год.

Этапы строительства каркасного дома. Фундамент

Облегченная конструкция металлического каркаса и малый вес самого дома позволяют создавать фундамент, не требующий повышенных показателей к прочности.

Для данных домов делается мелко заглубленное основание. Производство фундамента, и тип его конструкции в большей части зависит от характера грунта. Перед началом закладки фундамента, надо изучить все грунтовые показатели в различное время года.

Фундамент может быть ленточный, столбчатый или на винтовых сваях. При фундаменте ленточного типа он имеет небольшую ширину, и не испытывает больших нагрузок от легкого стального каркаса. Производится он в виде прочной горизонтальной рамы, и это позволяет распределять нагрузки при деформации основания из-за нестабильного и слабого грунта.

При фундаменте столбчатого типа раму выпускают из балок, которые жестко соединены между собой при помощи специальных опор. Для работ применяют железобетон, силикатный кирпич или монолитные блоки. При фундаментах мелко заглубленных значительно экономится расход строительных материалов, уменьшаются трудовые затраты, что приводит к снижению стоимости на фундамент.

Строительство каркаса

Основой любого дома является набор обязательных элементов и деталей, которые в значительной степени влияют на сохранность и надежность дома, а также длительность его использования.

К данным элементам можно отнести:

горизонтальные рамы;
колонны;
стропильные фермы;
вертикальные колонны;
сварные балки;
прогоны для крепления стеновых панелей к металлическому каркасу.

Для создания большей жесткости и устойчивости дома из металлокаркаса в вертикальном, горизонтальном и продольном направлениях обязательно соблюдаются пространственные геометрии. Этого можно достичь с помощью правильного взаимодействия главных конструктивных элементов и деталей.

3d- модель дома в 3d max

Сначала проект каркасного дома необходимо рассчитать с применением компьютерных программ (например 3d max). И уже на трехмерной модели создаются все нужные детали и элементы конструкции, которые после выпускаются в производственных цехах.

При данном расчете все конструкционные элементы и детали будут иметь высокую степень точности. На каждое из изделий наносят маркировку, которая в значительной степени ускорит процесс установки и монтажа.

При сборке используют отверточную специальную технологию. Комплект конструкционных деталей и элементов доставляется на строительную площадку в разобранном виде и складывается уже на месте. Определенные модули дома собираются на технологическом производстве, и уже после на стройплощадке устанавливаются в единую конструкцию. На производстве выпускают не только каркасные основы, но и готовые стеновые панели. Иногда их выпускают облицованными, снабженными окнами и отопительными системами. Для этого нужны будут определенные возможности производственного цеха.

Готовые модульные стены соединяются с частями пролетов и перекрытий характерными резьбовыми креплениями. При строительстве дома своими руками для каркаса применяют двутавровые балки. Их монтируют на установленную опорную раму. Крепят детали конструкции при помощи сварки.

Данный способ подойдет для дачных сезонных домов.

Строительство крыши

Обустройство крыши любого дома бывает в самом разнообразном исполнении. Она бывает: односкатной, двускатной или плоской. Также она обладает сложной конфигурацией. Наиболее часто для стальных конструкций домов используют односкатные или двускатные крыши. Угол величины наклона и высота крыши строго определены еще на стадии проектирования. Расчет необходимых строительных материалов и элементов производят заранее. Крыша состоит из несущих ферм и стропильных частей, а также нескольких пролетных перекрытий. Очередность исполнения данных работ при строении крыши с металлическим остовом аналогична порядку действий при прочих типах материалов: ставят стропильную специальную систему; возводят обрешетку; устанавливают пароизоляцию и гидроизоляцию; монтируют покрытие кровли.

Формы несущих стропил выполняют из специальных оцинкованных профилей. Их монтируют на верхней обвязке стоек каркасных стен. Для обрешетки используют стальные балки квадратного сечения профильного типа. Для пароизоляции применяют пленку, поверх нее укладывается специальный утеплительный строительный материал. Сверху его защищают гидроизоляционной пленкой.

За счет кровельного покрытия применяют классические стандартные материалы: ондулин, волновой шифер и металлочерепица, и другие. Выбор будет зависеть от уклона крыши, сложности всей конструкции в целом и финансовых вложений.

Утепление каркасного дома из металлического профиля своими руками

Виды металлопрофиля и утепление стены

Дома из специального термопрофиля обшивают листами из OSB. Применяют также плиты из прочих современных строительных материалов. Для утепления стен каркасного жилища применяют минеральную вату или пенополистирол.

Как правило, пространство между всеми стеновыми панелями заполняется пенобетоном или газобетоном. Можно использовать теплоизоляцию пенополиуретаном. Для этого применяют определенный метод напыления.

Пространство, которое мы заполняли, должно образовать специальную плотную прослойку, надежно и качественно удерживающую тепло. Необходимо заполнять пеной все полости внутри металлических профилей, и все проблемные места. Утеплительный материал должен идти высокого качества и при застывании образовать плотное покрытие.

Поверхность внутренних утепленных стен необходимо накрыть пароизоляционным строительным материалом в виде пленки. С внешней стороны дома стены надежно защищают от ветра. За последнее время для утепления и отделки все чаще применяют теплоблоки, включающими в состав утеплительный материал.

Отделка

Отделка камнем

Для оформления каркасных стен дома используют все распространенные отделочные строительные материалы.

Самым экономичным вариантом будут считаться теплоблоки, которые не требуют определенной поверхностной обработки.

Для их декора можно использовать только покраску, а также штукатурку. Оригинальным решением станет отделка под натуральный камень.

Используют также отделку силикатным или декоративным кирпичом, сайдингом, вагонкой.

Стоимость каркасного дома из металлического профиля

Стоимость дома с металлическим остовом будет складываться из стоимости следующих важных показателей:

проект;
материалы;
строительные и монтажные работы.

При покупке определенной сборки дома цена снизиться за счет исключения индивидуальной разработки плана. Но и стандартный распространенный проект имеет свою определенную цену. Стоимость строительных материалов и работ не превышает цену домов из древесины.

Например, стоимость двухэтажного дома 6х6 м из панелей с черновой отделкой будет стоить около 700 тыс. руб. Если выбирать сборку самостоятельно можно ощутимо сэкономить.

Отзывы о каркасных домах

Каркасная технология строительства домов в России применяется недавно, тем более с использованием стальной основы. И отзывы из-за этого незначительные. Но о быстроте строения и по оптимальной цене высказываются очень положительно.

Рассмотрев все характерные особенности возведения домов с металлическим каркасом, можно смело сказать об их достоинствах. Но следует запомнить, чтобы избежать проблем с влажностью и конденсатом в качестве основы выбирайте профили ЛСТП; для утепления используйте качественные современные строительные материалы; при монтаже фундамента учтите характер грунта; рационально используйте вариант покупки готового комплекта дома; при строительстве дома своими руками качественно продумайте утепление и не забудьте о заземлении дома.

Здравствуйте, уважаемый читатель! Технология металлокаркасного строительства постепенно охватывает новые направления на российском рынке. Если ранее она применялась при возведении промышленных объектов, то сейчас её используют при сооружении жилых домов, коммерческой недвижимости, малых архитектурных форм. Рассмотрим, что представляет собой каркас из профильной трубы и как на его основе можно построить частный дом.

Преимущества и недостатки домов с металлическим каркасом

Каркасный дом имеет множество плюсов:

Короткий срок строительства. Средний дом на каркасе из профтрубы возводится всего за два месяца.
Для сооружения дома достаточно бригады из четырех человек, что экономически выгодно для заказчика.
Стоимость строительства ниже, чем при использовании традиционных технологий, за исключением возведения деревянных каркасных домов.
Не нужен мощный фундамент. Конструкция легкая, поэтому можно сэкономить на сооружение основания.
По этой же причине постройка на каркасе не дает такой сильной усадки, как монолитные и кирпичные здания.
Металлический каркас в сравнении с деревянным прочнее и долговечнее.

К недостаткам и трудностям при возведении металлокаркасных строений относят следующее:

Каркас из профтрубы должен быть профессионально и грамотно просчитан. Важно правильно рассчитать нагрузки на несущие и прочие балки и колонны, что сделать без специальных знаний невозможно. Поэтому к проектированию жилых домов, значительных по площади зданий, необходимо привлечь опытных специалистов.
Отсюда и сложности с определением оптимального сечения труб и толщины материала, экономическим обоснованием расходов на приобретение элементов металлоконструкций. Покупая трубы с излишним запасом прочности, потребитель переплачивает лишние деньги. Экономия средств за счет покупки труб меньшего, чем нужно, сечения и толщины стенок, приведет к непоправимым ошибкам в строительстве всего здания.

Как рассчитать необходимое количество материалов

Поэтому начнем с рассмотрения алгоритма расчетов материала.

Сначала определяют общие размеры здания: ширину, длину, высоту, площадь. Затем, как говорят, собирают нагрузку, которой будет подвергаться конструкция.

Сюда входит вес:

Самого каркаса.
Перекрытий.
Обшивочного материала.
Мебели и оборудования, находящихся в доме.

Кроме этого, учитывают возможные ветровые, снеговые нагрузки и их комбинации.

Под эти данные разрабатывается конструктивная схема здания. Создается своеобразный его скелет: расставляются колонны, опоры, перекрытия. Затем в программно-вычислительном комплексе формируют расчетную схему здания, так называемый силовой каркас.

Он представляет собой схему каркаса с уже заданными параметрами материалов, вероятными типами связей, опор, которые будут использоваться в строительстве.

Далее производится автоматический расчет нагрузок во всех элементах каркаса при выбранных исходных условиях. Если в каком-то элементе результаты будут неудовлетворительными, исходные данные корректируются.

Затем вычерчиваются схемы колонн, покрытия, связей по покрытию колонн, расстановки прогонов покрытия и стен.

На каждой схеме обязательно маркируются узлы элементов, которые впоследствии разрабатываются и маркируются отдельно.

В итоге получают комплект готовых рабочих чертежей.

В них подобраны корректные значения сечений, длины пролетов, типы соединения металлических элементов, и прочие характеристики. Подобные расчеты можно заказать у квалифицированных проектировщиков.

Изготовление и возведение каркаса своими руками

Самостоятельное сооружение каркаса из профиля возможно при наличии помощников, навыков сварочных работ и финансовых средств. С основными работами можно управиться за время месячного отпуска.

Весь процесс разбивается на следующие этапы.

Определение концепции будущего дома, расчет необходимого количества материалов.
Разработка проекта.
Приобретение материала, инструментов.
Создание фундамента.
Установка каркаса.
Монтаж перекрытий и крыши.
Отделочные и утеплительные работы.

Необходимые инструменты и материалы

Профильные трубы, как основной строительный материал, можно приобрести в торговых организациях, заказать на заводе. Количество определяют при расчете с 10% запасом. Для возведения несущих частей конструкции покупают квадратный профиль с сечением 100×100 мм или 60×60 мм.

В набор инструментов входят:

Электросварочный аппарат.
Шуруповерт.
УШМ-болгарка.
Лестница.
Лопата и емкость для наведения раствора.
Рулетка, угольник, метчик и прочие принадлежности для измерительных действий.
Расходные материалы: болты, гайки, саморезы и т. п.

Чертежи и схемы

Схемы дома на металлическом каркасе из профиля

Схемы каркаса гаража

Чертеж навеса для машины

Виды ферм крыши

Схемы каркасных теплиц из алюминиевого и оцинкованного профиля

Создание конструкции постройки

Пошаговая инструкция

Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.

Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.

Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.

Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100×100 или 60×60 мм.

Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.

Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.

На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.

Подобный алгоритм сборки самый простой и удобный.

Видео демонстрирует процесс постройки дома на металлокаркасе:

Сборка элементов кровли

Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.

Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.

Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.

Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.

Проведение электропроводки

В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.

Открытая проводка укладывается обычным способом, с использованием специальных каналов.

Установка скрытой проводки имеет в каркасном доме свои особенности.

Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.

Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.

Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.

Фото готового результата

Заключение

Каркасы из профилированных труб становятся все более популярными в сфере строительства. Надеемся, что опубликованный материал оказался для вас интересным. Желаем удачи в строительных делах, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.

Оглавление

Достоинства и недостатки ЛСТК
- Достоинства металлического каркаса
- Недостатки тонкостенных стальных конструкций
Виды профилей для тонкостенных конструкций
- Использование С-образного профиля
- П-образный стальной профиль
- Шляпный (ПШ) или омега-профиль
- Z- и сигма-профиль для металлокаркаса
- Термопрофили – в чем их особенность
- Профильная труба или стальной профиль – что лучше
Строительство дома из металлокаркаса
- Основные соединительные узлы ЛСТК
- Чем соединять детали металлокаркаса
Видео: полный цикл сборки каркаса

Каркас быстровозводимого дома можно “поднять” не только из традиционных деревянных брусьев, но и из металлических профилей. Благодаря современным технологиям, для соединения отдельных деталей даже не нужно использовать сварочный аппарат. С помощью крепежей из них можно возвести ЛСТК – легкую стальную тонкостенную конструкцию.

Достоинства и недостатки ЛСТК

ЛСТК – это профили и листы из оцинкованной стали, которые изготавливают прокатным способом на заводском оборудовании. Их толщина может достигать 4 мм, что позволяет построить надежный, долговечный дом.

Достоинства металлического каркаса

Нельзя однозначно ответить, какой каркас лучше, металлические и деревянные конструкции – вечные конкуренты. Выбор зависит от условий строительства, проектных особенностей дома. Однако достоинства тонкостенных конструкций из стали весомы:

Высокая скорость возведения каркаса. Комплектующие поступают с завода уже нарезанные в соответствии с проектом, промаркированные. Это позволяет сэкономить время и привлечь меньшее количество рабочих.
Сниженная нагрузка на фундамент. Из-за малого веса стальные тонкостенные конструкции не оказывают значительного давления на основание дома. Если структура грунта позволяет, вы также можете сэкономить, заложив мелкозаглубленный фундамент.
Устойчивость к воздействию влаги. Каркас из оцинкованной стали можно собирать в любое время года, не боясь его деформации или гниения, как в случае с древесиной.
Высокие показатели прочности.
Длительный срок службы, который может достигать 120 лет. Он напрямую зависит от качества металлических профилей, профессионализма сборщиков.

Помимо достоинств ЛСТК, связанных с монтажом и последующей эксплуатацией, есть еще одно – ее комплектующие удобно транспортировать.

Недостатки тонкостенных стальных конструкций

Недостатки у стальных профилей для каркасного строительства есть, но они не абсолютные.

Стоимость готовой ЛСТК может в два раза превышать стоимость деревянного “скелета” дома. Но следует вспомнить, что вам не придется обрезать стойки, утилизировать остатки и бояться, что вы что-то соедините не так.
Стальные конструкции отличаются гулкостью. Да, такой недостаток имеет место, но он сводится на “нет” после укладки утеплителя и обшивки металлического каркаса гипсокартоном.
С использованием стальных профилей трудно своими силами реализовать сложный проект. Это не так, если он будет проработан опытными специалистами.
Отсутствует прочное основание для крепления в интерьере полок, установки габаритной мебели. Собранный каркас отличается высокой пространственной жесткостью, а по отдельности каждый профиль недостаточно прочен. Решить проблему поможет подробный дизайн-проект жилых помещений.

Таким образом, недостатки металлокаркаса можно достаточно легко нивелировать.

Виды профилей для тонкостенных конструкций

Для возведения каркаса используют несколько видов металлических профилей. Каждый из них имеет определенное назначение и несет соответствующую нагрузку. Те, в основе сечения которых лежит буква “П”, называют швеллерами.

Использование С-образного профиля

С-образный профиль называют стоечным, так как чаще всего его используют в качестве вертикальных стоек при возведении наружных стен. Также он находит применение при монтаже кровли, внутренних перегородок и перекрытий.

С-образный элемент несет на себе большую продольную нагрузку, поэтому имеет два ребра жесткости – загибы на боковых стенках.

Средние размеры профиля:

высота – 50-80 мм;
ширина – 150-300 мм;
толщина – 1-4 мм.

Исходная заготовка – сплошная балка из стали. Однако в ней могут быть выполнены технологические отверстия, например, для прокладки коммуникаций.

П-образный стальной профиль

П-образный профиль, соответствующую форму которому придают на станке, называют направляющим или стартовым. Именно к нему крепят вертикальные стойки наружных стен.

Его также используют при:

монтаже стропильной системы;
установке внутренних перегородок;
усилении стеновых прогонов;
сборке рамных элементов;
устройстве подоконных перемычек.

Ширина швеллера колеблется в диапазоне 70-300 мм, толщина – 0,7-4 мм. Высота боковых полок обычно составляет 50-65 мм.

П-образный элемент металлокаркаса для дома также может быть сплошным или перфорированным, с отверстиями для коммуникаций.

Шляпный (ПШ) или омега-профиль

Шляпный профиль широко применяют при монтаже вентилируемых фасадов, устройстве обрешетки под кровельное покрытие и облицовку наружных, внутренних стен. Крепление выполняют непосредственно к стойкам каркаса.

Обычно толщина шляпного профиля меньше, чем у несущих элементов ЛСТК, и составляет 0,7-1,5 мм. Однако этого достаточно, чтобы выдержать вес черепицы, профнастила и других облицовочных материалов. А вот высота колеблется в пределах 28-61 мм.

Обратите внимание, что перфорация может быть нанесена только на боковые полки профиля.

Z- и сигма-профиль для металлокаркаса

Z-профиль играет немаловажную роль в железном каркасе жилого дома. Его используют в качестве несущих прогонов при устройстве кровли, направляющего в вентилируемом фасаде и при сборке стенового “пирога” с утеплителем.

При строительстве кровли Z-профиль с успехом заменяет сдвоенную С-образную балку. Он обеспечивает высокую несущую способность этой части строения даже с учетом снеговой нагрузки.

Ширина основной полки составляет 100-300 мм, высота боковых полок – 40-80 мм, а величина их загиба – 10-20 мм.

Сигма-профиль при возведении каркасного дома используют в качестве ригеля и колонны. Благодаря своей форме, он обладает повышенным сопротивлением на изгиб. Рассчитан на высокие нагрузки, подходит для сооружения больших пролетов.

Ширина балки колеблется в пределах 80-300 мм, высота боковых полок составляет 40-80 мм, а их загиб 10-20 мм.

Термопрофили – в чем их особенность

Термопрофили – это перфорированные балки из оцинкованной стали. Перфорацию выполняют в виде сквозных прямоугольных отверстий, расположенных вдоль них в шахматном порядке. Толщина таких балок обычно не превышает 2 мм.

Наличие отверстий усложняет путь теплового потока, сводит к минимуму число “мостиков холода”. При использовании термопрофилей теплопроводность металла снижается до 80-90%. Утепленные минеральной ватой и обшитые гипсокартонным листом наружные стены металлокаркасных зданий демонстрируют отличные тепло- и шумоизоляционные качества.

Профильная труба или стальной профиль – что лучше

Что выбрать для дома на металлокаркасе: профильную трубу или стальной швеллер? Этот вопрос неизменно встает перед большинством строителей, особенно, неопытных. И при ответе на него важно понимать принципиальную разницу между этими двумя деталями.

Для возведения ЛСТК обычно используют трубу с квадратным (100х100 мм) или прямоугольным (80х40 мм) сечением. Благодаря замкнутому контуру, она удобна в работе, но при этом имеет несколько существенных недостатков.

Если открытые торцы трубы ничем не защищены, внутри она быстро поддается воздействию влаги, ржавеет.
Для соединения труб понадобятся крепежные элементы большой длины. Это повлечет дополнительные денежные расходы.
Показатель жесткости труб на изгиб меньше, чем у швеллеров.

Таким образом, использование профильных труб в качестве основного элемента каркаса жилого дома представляется спорным. Однако они прекрасно выполняют функцию стоек при возведении малогабаритных строений – ангаров, гаражей и др.

Строительство дома из металлокаркаса

Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.

Основные соединительные узлы ЛСТК

Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно.

Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.

Чем соединять детали металлокаркаса

Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.

Обратите внимание: винтовые соединения больше подходят для неразборных конструкций.

Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.

Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.

Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.

Видео: полный цикл сборки каркаса

Загрузка…

Источник

Современный рынок строительных услуг предлагает новое решение возведения жилых домов (смотрите: типы частных домов) – это дом из профильной трубы. Такая относительно новая технология строительства домов уже обрела широкую популярность за счет быстроты сборки архитектурных конструкций.

foto 1

К тому же, технология строительства очень проста, даже обычному пользователю под силу с ней разобраться и освоить строительство зданий без привлечения специалистов. Прежде всего ознакомимся с принципами строительства каркасных домов и разберем все плюсы и минусы таких конструкций.

До недавних пор здания строились металлокаркасным методом, которым были сооружены большинство промышленных зданий. Технологии сегодняшнего дня после ряда проведенных модернизаций рекомендуют применять каркасное возведение.

[stextbox id=’warning’]Советуем почитать: Строим каркасный дом своими руками[/stextbox]

Сейчас по такой технологии строят не только частные дома и коттеджи, но и коммерческую недвижимость (заправки, магазины). Каркасная технология в короткие сроки позволяет возводить мансарды и надстройки при реконструкции строений.

Преимущества

Металлокаркасная технология нашла широкое применение по всему миру. Около 70% жилого фонда стран Западной Европы, США и Японии построены с ее применением, что, безусловно, говорит о ее надежности и целесообразности применять для строительства домов и сейчас. Дополнительным плюсом технологии являются минимальные трудозатраты при строительстве.

foto 2 Рассматривая себестоимость строительства собственного дома своими руками, уровень материальных затрат будет наименьшим у каркасного дома, построенного из профильной трубы.

Стоимость материалов, выбранных для строительства, будет основной составляющей цены будущего дома.

При выборе профильных труб, нужно учитывать габариты и вес постройки, нагрузку на фундамент и стены, также соблюсти другие нормы и правила для постройки такого дома.

[stextbox id=’warning’]Кроме затрат на материалы, необходимо учитывать и временные затраты.[/stextbox]

Каркас, возведенный из профильных труб, можно построить намного быстрее, тем более, что технология строительства допускает выполнение работ при неблагоприятных погодных условиях, в том числе и во время дождя.

Фундаментные работы – единственное исключение, требующее хорошей погоды, но каркасные дома не всегда имеют фундамент, например времянки или теплицы собирают без фундамента. Каркасные дома не имеют усадки, во время эксплуатации здания не меняют форму, стены не дают трещин. Минимальные затраты труда — пожалуй самое главное преимущество каркасного метода.

Для строительства дома своими силами достаточно привлечь только пару помощников. За месяц можно выполнить основную часть работы и еще столько же потребуется на внутреннюю отделку.

Недостатки

Приступая к строительству каркасного дома, следует принять во внимание и имеющиеся у данного метода минусы, главный из которых — сложный проект дома. Непросто рассчитать нагрузку на трубу в каркасных узлах самостоятельно. За проектом лучше обратиться к специалисту, который поможет рассчитать нагрузку на метр трубы и выбрать толщину сечения.

Следующий минус – это стоимость материалов. Экономить на качестве в данном случае – не выход, особенно если материалы подбираются для строительства дома, а не гаража, здесь необходимо думать о надежности и долговечности конструкции.

Утеплить каркасный дом не так просто. Металлический каркас хорошо проводит и отдает тепло, запуская холод внутрь помещения. Возникают проблемы с теплоизоляцией и дом нужно утеплять как снаружи, так и изнутри, а это немалые дополнительные затраты. Иначе даже при хорошем отоплении воздух внутри помещения будет быстро остывать.

foto 3

Приступаем к строительству

Прежде, чем начать строительство, нужно предварительно досконально изучить особенности возведения конструкции и очередность выполнения определенных операций. Возведение каркаса может оказаться не простым делом, как выглядит на первый взгляд, на самом деле это довольно сложная конструкция, требующая от работника определенных умений.

Конструкция сооружения

Жилой дом – сложная конструкция, состоящая из таких элементов как фундамент, каркас дома и крыши, утеплитель, отделка. Для жилого дома фундамент – это обязательный элемент, иначе дом не прослужит долго, а небольшие конструкции, как теплицы, строят без фундамента.

Каркас дома изготавливают из труб 100 х 100 или 60 х 60, внутри применяют обработанную антисептиками доску. С внешней стороны используют сайдинг или наносится специальная штукатурка для фасадов, иногда используют дерево, но это намного увеличит расходы владельца.

Будущий дом нужно утеплить с обеих сторон. Черновым полом будут служить трубы, уложенные поверх лаг. Справиться с проникновением холода внутрь дома поможет дерево, сверху его нужно закрыть профилем.

Хорошим утеплителем является пенопласт или пенополистирол, толщиной от 60 до 100 мм. Стойки каркаса можно теплоизолировать полосками пеноизола. Существует два способа изготовить крышу – изготовить отдельную конструкцию или как часть общей конструкции.

foto 4

Подробная инструкция

Начинать строительство нужно с фундамента, если предполагается его наличие в будущем сооружении. Но даже не с этого нужно начинать. Прежде всего необходимо исследовать наличие и высоту грунтовых вод на выбранном участке, а также несущую способность грунта.

[stextbox id=’warning’]Советуем почитать: Все этапы подготовки участка к строительству[/stextbox]

Бетонно-каркасный фундамент подходит для каркасных сооружений. От качества фундамента зависит надежность и долговечность здания и лучше не пожалеть средств на закладку качественного фундамента, чтобы не заплатить втридорога, если потребуется устранять дефекты или укреплять его в дальнейшем. Для небольших домиков можно предусмотреть не капитальный фундамент, в таком случае дом будет транспортабелен.

Если глубина промерзания грунта не дает возможности построить дом низко на земле, то применяют винтовые сваи или специальные платформы. Такая технология применяется и при постройке теплого зимнего огорода, когда под каркас теплицы устанавливают фундамент из профильной трубы. Но для дома, как и любого другого капитального сооружения, фундамент обязателен.

После укладки фундамента необходимо смонтировать каркас будущего дома. Если производится сборка фабричного каркаса, то можно обойтись и без сварочного аппарата, детали каркаса соединяются при помощи винтов. В случае сборки основы, сделанной самостоятельно, придется дольше повозиться.

foto 5

Самостоятельно нужно будет держать на контроле качество соединений конструкции, следить за правильным расположением элементов и тут без сварочного аппарата не справиться.

Очень дорого в дальнейшем могут обойтись некачественные сварные швы, поэтому соединениям элементов конструкции нужно уделять особое внимание. Монтажные работы рекомендовано начинать с установки стоек, колонн и прочих вертикальных элементов, которые в дальнейшем будут соединены с деталями горизонтальной плоскости и укрепляться раскосами. Основной принцип соединения – «снизу вверх», поэтому крыша монтируется в самую последнюю очередь.

[stextbox id=’warning’]Рекомендуем к прочтению: Особенности гибки профильной трубы вручную или на станке[/stextbox]

Каждый мужчина хочет построить дом, но осуществить это при помощи каркасного метода, да еще и своими руками, стало намного проще. Верьте в свои силы и не упускайте замечательную возможность.

foto 6

Источник

“Чего только не придумают!” – пожалуй, это первая мысль у большинства читателей, которые впервые столкнулись с таким понятием, как каркасные дома из металлопрофиля. Применение металла в качестве несущих конструкций кажется довольно странным решением, однако не спешите с выводами – изучите все стороны вопроса.

Дома из металла – есть ли опыт?

Металлические изделия в качестве несущих конструкций применяют уже очень давно, многочисленные торговые центры, небоскребы – яркие тому примеры. Правда, используемые при строительстве таких крупных объектов технологии и материалы совершенно не оправдывают себя в частном домостроительстве – изделия металлопроката очень тяжелые, громоздкие, для соединения отдельных элементов применяют особые технологии сварки и клепания, своими руками такой дом не построить.

Все изменилось, когда были изобретены легкие стальные тонкостенные конструкции – далее ЛСТК. Для таких конструкций пригодны только тонкие стальные листы, сформированные в Z-образный профиль со сквозными канавками или перфорацией, которые должны задерживать холод. Такой тип ЛСТК еще называют термопрофилем, и если говорить о частном строительстве, то применять желательно только его.

Конечно, какие бы ухищрения не придумывали производители, металл остается материалом с высокой теплопроводностью. Этот факт в большинстве случаев и отпугивает людей, которые перебирают варианты каркасных домов. Проблему решает качественная теплоизоляция, представляющая собой многослойный пирог. Расчет утепления, определение точки росы должны проводить только специалисты с большим опытом, иначе вы рискуете получить множество проблем при эксплуатации дома.

Второй момент, который отпугивает потребителей – коррозия металла. Не вдаваясь в подробности химических реакций, все мы знаем, что металл ржавеет, в том числе и сталь. Образование ржавчины прямым образом влияет на прочность конструкции из металла, в нашем случае – на прочность “скелета” дома. Такую проблему решили с помощью гальванической обработки горячим способом, благодаря которому металлические конструкции получают защитную оболочку толщиной в 20 мкм. При правильном монтаже и обеспечении надежной защиты от влаги она способна продлить жизнь металлу до 100 лет!

Преимущества металлического каркаса – дерево отдыхает?

Металлокаркасные дома – технология, которая вряд ли вытеснит дерево из каркасного домостроения. Максимум, что им уготовано – развиваться параллельно. И это совершенно оправдано – что у металлических, что у деревянных каркасов есть недостатки и преимущества. Пожалуй, именно в таком сравнении лучше всего и рассматривать металлокаркасные дома – чем они лучше и хуже деревянных?

Металл, как уже говорилось выше, обладает высокой теплопроводностью – дерево в этом плане гораздо лучше, оно само по себе является теплоизолирующим материалом, участвуя в общей схеме утепления дома. В металлокаркасном сооружении на каркас нет никакой надежды – все задачи по термозащите ложатся на утеплитель и обшивку.

В полностью деревянном доме, построенном своими руками, жить комфортнее. Дерево дышит, наполняя воздух ароматами. Однако у этого живого материала есть очень много врагов – жучки-древоточцы, влага, грибок. Конечно, сегодня существует множество способов защиты своими руками от всех этих факторов, однако это выливается в большие расходы. Металлу эти враги не страшны, кроме, разве что, влаги, хотя процессы в обоих случаях будут протекать с разными скоростями в пользу металла.

Правда, есть и другая сторона вопроса – в современном доме слишком много бытовых приборов, которые влияют на каркас, намагничивая его. Это может сказываться на самочувствии особо чувствительных жильцов. Малый вес ЛСТК (до 50 кг на м²) позволяет построить дом своими руками на самом легком фундаменте. Даже на пучинистых грунтах, которые не позволяют использовать заглубленные фундаменты, можно построить большой просторный дом. Металлокаркас лишен таких недостатков дерева, как усыхание и усадка.

Точность монтажа элементов металлического каркаса всегда на высоте. Благодаря этому, экономится время, рабочая сила и, как следствие, финансы – строительство каркасного дома из ЛСТК дешевле. Дешевле и стоимость самих элементов.

Недостатки каркаса из металла – предупрежден, значит вооружен!

Как ни странно, но металлический каркас во время пожара ведет себя намного хуже, чем деревянный. Не стоит думать, что, используя металл в строительстве, вы себя обезопасите больше, чем в случае с деревянным брусом – пожары в большинстве случаев начинаются снаружи (поджег) или внутри дома (неисправность бытовых приборов), где найдется немало материалов, которые загорятся и выгорят – мебель, вещи, отделка.

Главное, чтобы во время пожара все жильцы могли успешно эвакуироваться – чем больше времени у них будет до обрушения дома, тем выше шансы! Так вот, каркас из металла существенно сокращает время эвакуации – при высоких температурах скелет дома теряет жесткость, из-за чего дом сворачивается по спирали, опадает, перекашивается. Дерево в процессе горения значительно дольше удерживает дом от разрушения – брус обугливается, но внутри держит форму.

Еще один недостаток, который обнаруживается практически сразу же в процессе проектирования и эксплуатации – сложности при монтаже встроенной мебели и приборов. По умолчанию в металлокаркасе нет жесткого надежного основания, к которому можно было бы крепить полки своими руками, или устанавливать поверх массивные шкафы и пеналы. Так что строители вместе с хозяевами дома должны заранее определить места, которые нужно будет усилить дополнительными профилями и платформами из досок.

Несущая способность ЛСТК существенно ограничивает этажность и применение тяжелых стройматериалов. Нельзя использовать тяжелую керамическую черепицу, устанавливать камин на верхних этажах. В последнем случае вообще сложно комбинировать стальные профили с конструкционными материалами (кирпич, цемент).

Немаловажный момент – защита конструкции дома от промышленных токов и атмосферных разрядов. Металлические профили являются отличными проводниками электричества, а потому могут представлять опасность для обитателей дома. Эту проблему решает система уравнивания потенциалов, расчет и установка которой – удел профессионалов.

Монтаж ЛСТК – собираем конструктор!

Строительство дома из ЛСТК действительно похоже на сборку конструктора для детей. Перед монтажом создается проект будущего дома – в проекте продуманы все мелочи, вплоть до того, где будет установлена мебель и бытовая техника. Очень желательно, чтобы, помимо чертежа, был разработан и 3D-проект дома – так заказчик воочию увидит дом.

После оформления проектной документации происходит передача чертежей на производственную линию. Детали каркаса изготавливаются по отдельности, пронумеровываются, упаковываются и отправляются на место строительства. Готовые профили уже имеют отверстия для креплений и инженерных коммуникаций. Соединительные элементы также идут в комплексе.

С термопрофилем сложнее – в большинстве случаев строителям предлагаются уже готовые размеры и формы, которые следует учитывать при проектировании. Лучше всего не менять существующую длину, ничего не резать и не укорачивать. В любом случае, каждая деталь упаковывается и маркируется, согласно чертежам проекта дома. Строителям не придется подбирать детали – нужно лишь скреплять профили своими руками, согласно маркировке отдельных деталей. Такой подход существенно ускоряет процесс строительства.

Строительство из ЛСТК вызывает все больше интереса у современных потребителей, благодаря одному важному достоинству – возможности свободной планировки. Легкие фермы позволяют создать пролеты вплоть до 14 метров длиной без дополнительных элементов, отвечающих за поддержку. Помещения внутри дома получаются очень просторными, свободными, наполненными воздухом.

Следует помнить, что чем больше комнаты, тем сложнее их будет отопить, соответственно, тем лучше своими руками следует утеплить стены. Лучше всего себя зарекомендовали негорючие минераловатные плиты, а также влагоустойчивый пенополистирол, эковата. ЛСТК хоть и не слишком дружат с другими конструкционными материалами, зато легко поддаются отделке, будь то блок-хаус, имитирующий оцилиндрованное бревно, или керамогранит, который придаст зданию вид основательного строения.

Распечатать

Оцените статью:

(8 голосов, среднее: 3.9 из 5)

Поделитесь с друзьями!

Источник

Оглавление

Достоинства и недостатки ЛСТК
- Достоинства металлического каркаса
- Недостатки тонкостенных стальных конструкций
Виды профилей для тонкостенных конструкций
- Использование С-образного профиля
- П-образный стальной профиль
- Шляпный (ПШ) или омега-профиль
- Z- и сигма-профиль для металлокаркаса
- Термопрофили – в чем их особенность
- Профильная труба или стальной профиль – что лучше
Строительство дома из металлокаркаса
- Основные соединительные узлы ЛСТК
- Чем соединять детали металлокаркаса
Видео: полный цикл сборки каркаса

Достоинства и недостатки ЛСТК

Достоинства металлического каркаса

Высокая скорость возведения каркаса. Комплектующие поступают с завода уже нарезанные в соответствии с проектом, промаркированные. Это позволяет сэкономить время и привлечь меньшее количество рабочих.
Сниженная нагрузка на фундамент. Из-за малого веса стальные тонкостенные конструкции не оказывают значительного давления на основание дома. Если структура грунта позволяет, вы также можете сэкономить, заложив мелкозаглубленный фундамент.
Устойчивость к воздействию влаги. Каркас из оцинкованной стали можно собирать в любое время года, не боясь его деформации или гниения, как в случае с древесиной.
Высокие показатели прочности.
Длительный срок службы, который может достигать 120 лет. Он напрямую зависит от качества металлических профилей, профессионализма сборщиков.

Недостатки тонкостенных стальных конструкций

Недостатки у стальных профилей для каркасного строительства есть, но они не абсолютные.

Стоимость готовой ЛСТК может в два раза превышать стоимость деревянного “скелета” дома. Но следует вспомнить, что вам не придется обрезать стойки, утилизировать остатки и бояться, что вы что-то соедините не так.
Стальные конструкции отличаются гулкостью. Да, такой недостаток имеет место, но он сводится на “нет” после укладки утеплителя и обшивки металлического каркаса гипсокартоном.
С использованием стальных профилей трудно своими силами реализовать сложный проект. Это не так, если он будет проработан опытными специалистами.
Отсутствует прочное основание для крепления в интерьере полок, установки габаритной мебели. Собранный каркас отличается высокой пространственной жесткостью, а по отдельности каждый профиль недостаточно прочен. Решить проблему поможет подробный дизайн-проект жилых помещений.

Таким образом, недостатки металлокаркаса можно достаточно легко нивелировать.

Виды профилей для тонкостенных конструкций

Использование С-образного профиля

Средние размеры профиля:

высота – 50-80 мм;
ширина – 150-300 мм;
толщина – 1-4 мм.

П-образный стальной профиль

Его также используют при:

монтаже стропильной системы;
установке внутренних перегородок;
усилении стеновых прогонов;
сборке рамных элементов;
устройстве подоконных перемычек.

Шляпный (ПШ) или омега-профиль

Обратите внимание, что перфорация может быть нанесена только на боковые полки профиля.

Z- и сигма-профиль для металлокаркаса

Ширина основной полки составляет 100-300 мм, высота боковых полок – 40-80 мм, а величина их загиба – 10-20 мм.

Ширина балки колеблется в пределах 80-300 мм, высота боковых полок составляет 40-80 мм, а их загиб 10-20 мм.

Термопрофили – в чем их особенность

Профильная труба или стальной профиль – что лучше

Если открытые торцы трубы ничем не защищены, внутри она быстро поддается воздействию влаги, ржавеет.
Для соединения труб понадобятся крепежные элементы большой длины. Это повлечет дополнительные денежные расходы.
Показатель жесткости труб на изгиб меньше, чем у швеллеров.

Строительство дома из металлокаркаса

Основные соединительные узлы ЛСТК

Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

Чем соединять детали металлокаркаса

Обратите внимание: винтовые соединения больше подходят для неразборных конструкций.

Видео: полный цикл сборки каркаса

Загрузка…

Источник
