Классический дровяной камин придает дому неповторимый уют и очарование, но многие считают его слишком дорогим удовольствием, полагая, что выложить камин своими руками из кирпича – работа для профессионалов.
Камин из кирпича своими руками
На самом деле эта задача не так сложна, достаточно найти подходящий чертеж или схему-порядовку, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими в нем дровами.
Содержание
- Выбор размеров и формы камина
- Готовые схемы-порядовки
- Требования к фундаменту камина
- Кладка камина + инструкция и видео
- Видео — камин из кирпича своими руками
Выбор размеров и формы камина
Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.
Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.
- Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
- Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
- Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
- Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.
Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.
Готовые схемы-порядовки
- Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.
Пошаговая схема порядовки камина из кирпича — фото

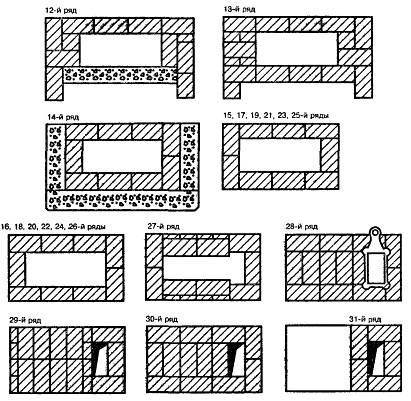

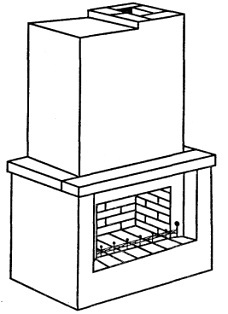

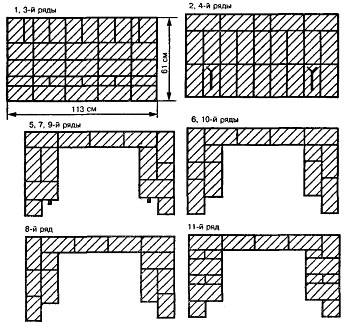

- Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

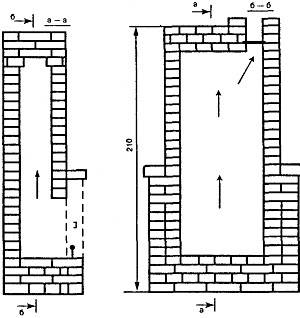

Простая схема выкладки камина из кирпича
- Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.
Необходимые материалы:
- красный керамический кирпич – 300 штук;
- шамотный кирпич – 130 штук;
- глина печная или огнеупорная кладочная смесь – пара мешков;
- песок карьерный – 4 мешка;
- цемент – 1 мешок;
- металлический уголок и стальная полоса – 3 отрезка по 1 метру;
- печная дверка для прочистки дымохода;
- печная заслонка.
Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.
Схема английского кирпичного камина с прямым дымоходом — фото
Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.
Требования к фундаменту камина
Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.
Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.
Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.
После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.
Кладка камина + инструкция и видео
Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.
Кладка кирпичного камина — фото
До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.
Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.
- Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
- Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.
Порядовая кладка камина — первые 4 ряда
- Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.
Порядовая кладка камина — 5, 6, 7, 8 ряд
- Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.
Порядовая кладка камина 13-16 ряд — фотография
- Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.
Кладка камина 17-20 ряд
- Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.
Кладка камина из кирпича 21-26 ряды
- выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.
Видео — камин из кирпича своими руками
Особенности каминов из кирпича и их кладка
Содержание
- Особенности
- Виды
- Стиль и дизайн
- Чертежи и схемы
- Как сделать своими руками?
- Советы
- Красивые примеры в интерьере
Неповторимую атмосферу уюта и тепла в помещении создают камины.
Несколько десятилетий назад их обладателями могли быть состоятельные иностранцы или весьма обеспеченные соотечественники. В последние годы на дачах, в частных домах и квартирах рядовых граждан появился такой притягательный и неординарный элемент интерьера.
Особенности
Русская печь всегда была незаменимым атрибутом в жилом доме. Позже ее вытеснили камины из кирпича. На первый взгляд может показаться, что между ними нет разницы, но на самом деле это устройства, имеющие существенные отличия в эксплуатационных характеристиках (у каждого из них есть свои преимущества и недостатки).
Печь – это сооружение, которое служит для отопления всей площади помещения. Огонь в печи прикрыт заслонкой. По специальной технологии сложен дымоход. Это не дает возможности скапливаться угарному газу в помещении и способствует более высокой теплоотдаче печек в сравнении с каминами. Подачу воздуха в печь контролирует поддувало, которого нет в конструкции камина. Оно обеспечивает и экономию топлива.
Камин не дает тепло в больших количествах, как это возможно при использовании печи. Чтобы растопить и прогреть печь, нужно намного больше времени, но разогретая печь равномерно отапливает все помещение и тепло в доме сохраняется на 10-15 часов.
Камин представляет собой агрегат, имеющий более упрощенную конструкцию, чем печь. Очаг у него открытый и над ним сосредоточен дымоход. По своему устройству камин больше вентилирует теплый воздух, чем нагревает его. В стене или в пристроенной к ней территории расположен топливник. Дверца или заслонка не предусмотрена, а вместо нее делается открытый большой проем. Через него лучи тепла попадают на греющихся у камина людей.
Хорошая тяга через дымоход обеспечивает доступ кислорода в помещение. Воздух поддерживает горение топлива. Дымосборник сконструирован таким способом, что из топки дым сразу попадает в трубу, не задерживаясь в помещении.
Чтобы дым не скапливался в комнате, дымоход делают с большим диаметром. Камин, в отличие от печи, можно быстро разогреть, но постоянно необходимо подкладывать в огонь дрова, чтобы поддерживать тепло.
Пространство, которое обогревается с его помощью – это место прямо перед топкой. В отличие от печи, камин расходует гораздо больше топлива.
Тепло в помещение поступает сразу после того, как камин затоплен.
Это устройство чаще всего устанавливают для создания притягательной и необычной атмосферы в жилище. Романтичная обстановка в комнате при мерцании огня в топке располагает к раскрепощению и отдыху.
Когда в доме не проживают, а наведываются время от времени, то использование камина подходит наилучшим образом для таких случаев.
Виды
Камины из кирпича включают в себя три главных части. Это портал, дымоход и топка.
Топка представляет собой нишу для разведения огня. Портал – это внешняя часть камина, которую украшают различными материалами (камень, лепка, дерево и другие). Устройство, по которому улетучивается дым из помещения, называют дымоход.
Различают каминные конструкции по способу их возведения – они бывают открытыми, закрытыми и полуоткрытыми. Когда топка и дымоход камина из кирпича не отделены от стены комнаты, а встроены в нее, тогда отопительное устройство называют закрытым.
Дымоход и топливник делают углубленными в стену помещения. Еще их называют закрытыми (английскими) конструкциями. Преимущество их состоит в размерах. Они компактны и могут быть установлены в совсем маленьких комнатах.
Однако стены в зданиях, где планируется кладка камина, нужно делать утолщенными, поскольку их прочность уменьшается.
Возводят их сразу со строительством здания. Их проектировка учитывается в общей проектной документации по жилому комплексу изначально.
Сооружение, выложенное вдоль стены и граничащее с ней, называют пристенным или полуоткрытым камином. В таких конструкциях топка и дымоход не встраиваются в стену. Возведение камина полуоткрытого вида возможно в помещении, которое построено давно. Его перепланировка не потребуется в данном случае. Пристенный камин считается самым распространенным типом. Он может быть одинакового размера, во всю длину или сужаться в верхней части. С конструкцией самой стены он не соединен никаким образом.
Каминные устройства, находящиеся на расстоянии от стен помещения, называют открытыми (островными). Они представляют собой один из самых непопулярных видов. Установка таких конструкций приветствуется в больших по площади помещениях, потому что они забирают своей площадью большую часть пространства комнаты, где установлены. Островные (открытые) сооружения не прикасаются к стене, пламя видно из любой точки комнаты.
Угловые камины располагают в углу помещений, отсюда их название. С их помощью удобно используются пустующие углы комнат, обогреваются смежные помещения.
Дымоход угловых каминов сосредоточен в стене комнаты. Делать его выкладку пустотелым кирпичом нельзя. Открытая часть дымовой камеры выполняется из металла. Она может быть из железа или бетона. Поверхность обкладывают кирпичом, камнем, оштукатуривают.
Камины, у которых пламя не отгораживается от общего помещения, называют конструкциями с открытой топкой. Выполняется топка из кирпича шамотного. Также это может быть железный или чугунный проем.
Барьером (заграждением) служит декоративная решетка.
КПД у таких сооружений низкий и они служат больше как украшение, чем как обогревательное устройство.
Камины закрытого типа наоборот оснащены термостойким стеклом (дверцей со стеклом). Оно сосредоточено между топкой и помещением. Внизу закрытой топки располагают дополнительную камеру под зольник. Из нее подается воздух в камеру, где происходит сгорание. На топках такого вида каминов устанавливают механизм, позволяющий управлять заслонкой. Все нюансы устройства и функционирования камина искусно скрывают под облицовку. Выполняют ее из камня, декоративного кирпича, изразца. Могут быть деревянные обрамления.

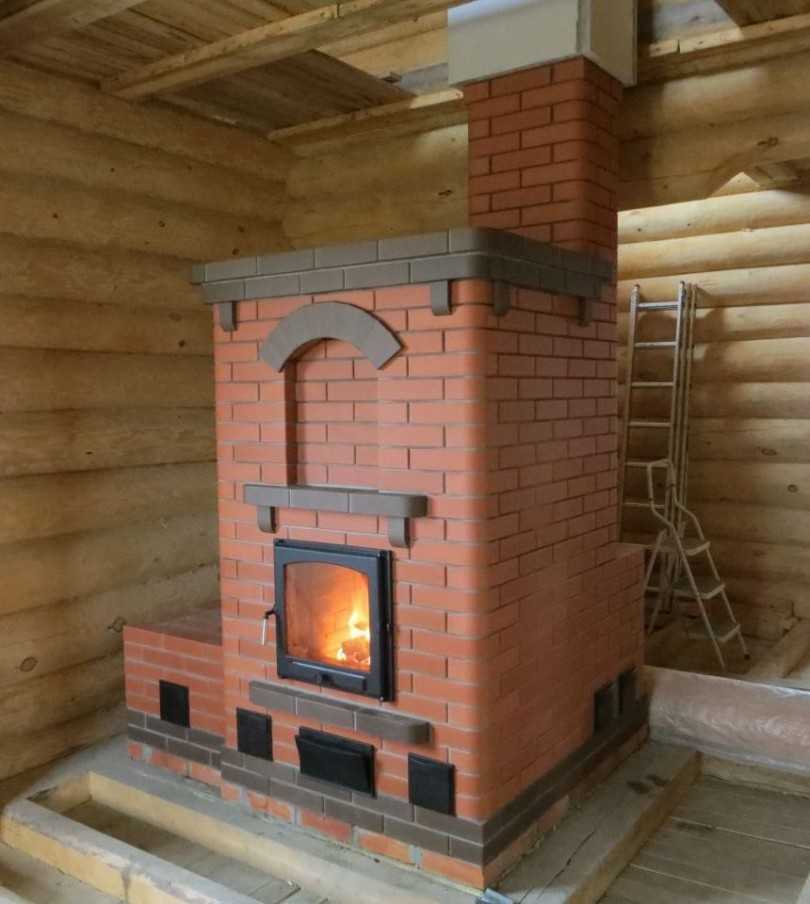

Широкое применение для установки их на дачах нашли дровяные кирпичные камины. Функция, выполняемая ими – варочная и отопительная с водным контуром.
Такие агрегаты по стоимости ниже, чем стационарные. Расход топлива у каминов с элементами печи большой. Однако их преимущество состоит в возможности использовать тепловую энергию независимо от внешних носителей. Например, электрические котлы часто не функционируют из-за проблем подачи электроэнергии в дачные поселки. Также нет необходимости в подводе газовых коммуникаций (в случае с газовым котлом).
Каминопечь может быть оснащена духовкой, что дает возможность приготовления блюд по таким же технологиям, что и в русских печах.
Печь – камин для бани снабжена баком для нагрева воды. Баки различаются по объему и моделям. Наличие закрытого или открытого портала отличает банные конструкции от других видов. Кирпичные камины для бань очень быстро нагревают помещение, тепло сохраняется длительное время. На даче к камину из кирпича можно пристроить барбекю.
Для установки дровяных кирпичных каминов нужно провести тщательный инженерный анализ. Особое внимание уделяется расположению дымохода.
Стиль и дизайн
Камин в доме представляет собой очаг. Он всегда символизировал покой, уют. Поэтому излюбленным местом всей семьи стало пространство около огня.
С давних пор вельможи и богатые люди старались подчеркнуть значимость камина. Его фасад старались украсить драгоценными металлами и камнями. Со временем появились стили и дизайны каминов. В зависимости от конструкции обогревательного устройства, его размеров выбирают и материал для кладки. Облицовку делают кирпичом красного цвета или используют огнеупорный белый кирпич.
Обложить камин можно декоративным камнем. В помещении, где его располагают, важную роль играет дизайн. От того, как сочетаются между собой все элементы декора (мебель, занавеси, гобелены, ковры, вазы и другие аксессуары) будет зависеть и стиль интерьера.
Насчитывается несколько архитектурных стилей каминов. Наиболее известными из них являются следующие: кантри и русский, барокко (рококо) и классицизм, ампир и модерн, хай-тек.
Стиль классицизм характеризуется очень строгими формами и симметричностью линий. Дизайн камина для гостиной должен быть благородным. Часто для украшения используют роспись. Нередко дополняют ансамбль нежные пасторальные статуэтки. Очень красиво смотрится камин из мрамора. К нему подбирают соответствующие элементы декора. Рядом размещают картины либо делают лепнину с рельефными сложными орнаментами. Возможна отделка бронзой или золотом.
Камины в стиле кантри совершенно противоположны классическим конструкциям. Кантри или «рустик» в переводе означает грубый или колотый. Камины сделаны из натуральных материалов (грубо обработанных камней или дерева). Ощущение соприкосновения с дикой природой наступает при взгляде на открытый очаг камина. Такой стиль подойдет для любителей натурального камня.
Стиль барокко (рококо, ренессанс) отражает пышные формы. Камины в этом стиле кладут невысокие, покрывают их мраморной плиткой. Обычно комнату, где находится камин, оформляют картинами в дорогих рамах, а также используют тяжелые ниспадающие шторы и инкрустированные карнизы. Нередко над камином вешают зеркало в резном обрамлении.
В конце XVIII века появился стиль ампир. Он относится к типу королевских. Основная его характеристика – это преобладание над всем. Предметы дизайна отличаются монументальностью форм. Мебель подбирают с дорогой обивкой, вешают на стены большие зеркала. Камины украшают сфинксами, львиными головами. Строгая симметрия во всем отличает ампир от других стилей.
Камины в стиле модерн кладут немного вытянутыми. В декоре отражается свежесть идей и образов. Камень и металл соединяют в один ансамбль. Топку делают круглой или придают ей новую необычную форму. Такой камин совершенно индивидуален и становится центром притяжения в жилище.
Хай-тек выражает максимализм в использовании пространства. Вокруг камина обычно сосредоточена мебель с металлическими и стеклянными вставками. Декор отличается сдержанностью форм. Этот стиль считается холодным и неброским. Камины оформляют такими материалами, как гранит, мрамор. Также используют керамическую плитку.
Русский стиль подразумевает использование в качестве украшения для камина изразцов. Такие сооружения необычайно красивы, поскольку плитки-изразцы имеет различную форму и цвет. Когда камин затоплен, между кирпичом и изразцовой поверхностью по технологии кладки остается пустота. Заполняют ее в процессе монтажа песком или щебнем из кирпича. В результате нагревания этот материал длительное время отдает тепло. Пустоты балансируют температуру нагревания изразца и кирпича, камины за счет этого не подвержены разрушению и могут служить долгие годы.
Чертежи и схемы
Самым распространенным видом считается угловой камин. Он органично вписывается в пространство даже маленькой комнаты. Дымоход и портал его находятся в углу, за счет этого не загромождается помещение.
Топка у углового камина может быть закрытой или открытой в зависимости от желания.
Для того чтобы сложить камин правильно, сначала нужно сделать чертежи и схемы как целого сооружения, так и отдельных частей. Тщательные расчеты дадут возможность избежать ошибок при кладке. Прежде всего, необходимо знать размеры загородного дома, сделать проекты дымохода и топки, уточнить, из какого материала будет производиться кладка. На чертежах нужно отобразить камин в разных проекциях: вид сверху, сбоку, прямо.
Хорошо сложенный камин обязан отвечать следующим характеристикам:
- прогревать помещение;
- не иметь трещин или дефектов во избежание задымления;
- внешний вид его должен сочетаться с интерьером комнаты.
Например, планируется каминная установка в комнате площадью 20 метров квадратных при высоте потолка 3,5 метра. Объем помещения дома будет 70 метров кубических (20х3,5). Соотношение высоты камина и глубины топливника – 1/2 либо 1/3. При несоблюдении размеров и монтировании топки увеличенной глубины снизится тепло в помещении. Когда глубина ее меньше, может быть задымление. Поэтому соблюдение размеров – главный критерий для успешной работы.
От площади топки зависят дымовые отверстия. Стандартные размеры дымовой трубы составляют 14х14 см. При круглой форме дымохода он может быть от 8 до 14 сантиметров. Схема дымохода должна быть проработана до мелочей. Лучше всего делать его из кирпича. Возведение дымохода начинается с закладки фундамента, затем установки порядовок (реек) для разметки рядов кладки, после делается шварбовка (затирка внутренней поверхности дымохода), устанавливается оголовок (верхняя часть дымохода) и дымник (колпак).
Самым начальным и важным элементом в кладке камина является расчет и возведение фундаментной основы. Она должна быть надежной и прочной. Нужно не забывать, что делать фундамент для стен и камина единым нельзя. Эти основания должны быть разными, поскольку весовая нагрузка их не одинаковая и с течением времени усадка тоже будет разной. После того, как рассчитан размер фундамента, составляют план камина на цокольном уровне. Ширина фундамента должна быть на пять-семь сантиметров больше, чем ширина цокольного ряда.
После расчетов приступают непосредственно к заливке фундамента и кладке камина.
Большой популярностью пользуются камины с водяным контуром отопления. Для установки их в загородных постройках прибегают к помощи сварочных аппаратов.
По внешним характеристикам такой камин похож на печь на ножках с выхлопной наружной трубой.
Теплообменник делают толщиной не менее 5 мм. Он быстро нагревается и обеспечивает распространение тепла по помещению. Камин и система водоснабжения подключаются к нему в зависимости от того, как сделана вся отопительная система в доме. Объем теплоносителя, при котором весь контур будет работать качественно, составляет 55-85 литров. Максимальная площадь, которую можно отопить с использованием камина с водным контуром, составляет 230 кубических метров. Расширительный бак устанавливают в пределах 7-11% от всего объема отопительного контура.
Топку в металлический камин изготавливают двумя способами. Ее делают отдельно от всего сооружения. Вставляют змеевик, а после соединяют с общим камином.
Второй способ состоит в том, что камин делают без верхней крышки. Внутрь вставляют каминную основу (рубашку) и крепят, а после фиксируют змеевик.
Регулировать температуру в камине можно при помощи топлива (увеличивать его или уменьшать) и при помощи заслонки поддувала.
Если топка камина располагается на одном уровне с батареями отопления, то устанавливают дополнительно циркуляционный насос. Он помогает движению холодной и горячей воды и предотвращает процесс закипания змеевика. КПД камина при использовании циркуляционного насоса повышается в разы. Насос размещают в подвале дома или подсобных помещениях.
Как сделать своими руками?
Для всех желающих сделать своими руками камин в доме стоит воспользоваться инструкцией по кладке. Строительство такой конструкции нужно проводить на подготовленном фундаменте.
В самом начале готовят яму для заливки фундамента, она должна быть на 15-20 сантиметров шире фундамента. Ее глубина не должна быть меньше 50 сантиметров. Изготовление фундамента можно производить как из бетона, так и из кирпича. На днище засыпают щебень на 10-12 см и утрамбовывают. После делают опалубку из дерева и ставят ее на основание. Далее заливают фундамент и ждут его высыхания. Уровнем проверяют углы и сглаживают все неровности, выравнивая горизонтальную поверхность.
Залитый фундамент для надежной фиксации оставляют на 5-7 дней. Готовый фундамент должен быть на 7-8 сантиметров ниже уровня пола.
Когда фундамент готов, его накрывают рубероидом для гидроизоляции. За несколько дней до кладки замачивают глину для раствора. Через небольшие промежутки времени добавляют в нее воду и размешивают. Лучше будет раствор, если в него добавить цемент.
Первый ряд кирпичей кладут ребрами и делают его сплошным. Последующие ряды выкладывают плашмя.
Металлический короб (поддувало) закрепляют в углубление, в нем будет скапливаться зола. Третий ряд обязательно часть этого короба должен закрыть. Далее кладут ряды для каминной топки и колосниковой решетки. В пятом ряду делаются выступы вперед. Это нужно для того, чтобы сделать перекрытия. Чтобы не было отклонений кирпича даже на 1 мм, нужно отвесом проверять угол кладки. Также все время нужно проверять порядовку.
Начиная с шестого ряда и по девятый включительно выкладывают топку. На низ топки укладывают колосники из чугуна. Размеры у них разные, подбирать нужно для каждой топки свой.
Для отделки топки не используют облицовочный кирпич. Кирпичная облицовка камина выполняется по определенным правилам и стоимость такой работы высокая.
После облицовки каминной топки до половины крепят дверцы (в случае с закрытым камином). Дверки из чугуна при помощи стальной проволоки погружают в кирпичную кладку.
При открытом варианте камина дверцы не используют. Кладка продолжается до 20 ряда. Между 13 и 19 рядами устанавливают основание зеркала. Кирпич кладут вертикально под уклон. С 20 по 21 ряды кирпичи выдвигают немного вперед, это дает возможность сужения топки. Ряды 22 и 23 формируют каминный зуб, выступающий на 20 градусов.
В 24 и 25 рядах выкладывают каминную полку. Далее переходят к выкладке дымоходной трубы. С ее выкладкой процесс заканчивается, после делается облицовка.
Камин, в отличие от других устройств, включает в себя элементы и части, работающие взаимосвязано между собой. От того, как работают отдельные элементы, зависит работа всей системы в целом.
Советы
Мастера, занимающиеся кладкой каминов, дают такие полезные советы:
- На крыше в месте выхода каминной трубы следует размещать напуск (выдру). Этот элемент защитит от возникновения пожара.
- Когда очаг нельзя установить в одной комнате из-за толщины стен, его можно выложить в смежных помещениях.
- Самый лучший вариант камина для дома, в котором долго живут – это пристенный, его возведение не отразится на планировке здания.
Красивые примеры в интерьере
При выборе сооружения нужно обращать внимание на его форму.
- Угловой асимметричный камин хорошо впишется в интерьер как большой, так и маленькой комнаты.
- Классический вариант камина – это открытый портал из красного кирпича. Красиво будет смотреться в доме из дерева.

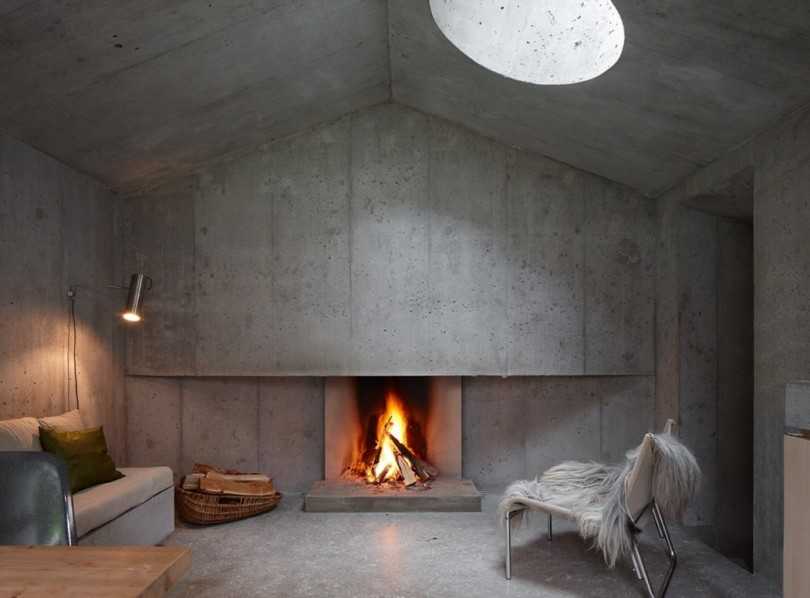

- В доме с современным интерьером уместно будет разместить конструкцию в стиле модерн.
- Обладателям больших гостиных подойдет камин, оформленный в стиле барокко. Портал в этом стиле украшен лепниной с завитками.
- Для любителей деревенского стиля наилучшим будет угловой или пристенный портал, оформленный ракушками, песчаником.
- Выбирать камин определенного вида нужно с учетом инженерных особенностей дома и стиля его оформления.
О том, как сделать камин своими руками из кирпича, смотрите в следующем видео.
Камин из кирпича своими руками
Содержание
- Размеры и форма
- Предназначение
- Устройство камина
- Материалы
- С фундаментом или без
- Схемы-порядовки
- Кладка
- Основные ошибки
Размеры и форма
Создать красивый и функциональный камин из кирпича своими руками в загородном доме – задача, не представляющая огромной сложности для хозяина со смекалкой. Затраты на кирпичный портал и дымоход благодаря материалу не будут высокими, особенно по сравнению с гранитом, мрамором и другими эксклюзивными минералами. Цементный раствор для кладки, необходимые инструменты тоже не очень дорогие.
Перед тем, как сделать самому камин для дачи, надо выбрать его конструкцию и форму, а также определиться с расчетом размеров топки, дымохода и портала.
Простой камин в зависимости от расположения бывает пристенный и угловой. Его параметры определяются исходя из площади отапливаемого помещения: она делится на 100 – в результате получается оптимальная площадь топки. Ширина топочного отверстия должна быть в 1,5-2 раза больше глубины и примерно в 1,5 раза меньше высоты. Чтобы добиться достаточной тяги, площадь дымового отверстия должна быть в 10-15 раз меньше площади топки, а прямой участок дымохода иметь длину от 3 до 5 м. При таких пропорциях можно добиться эффективного отопления комнаты и безопасной работы камина.
Мини-камин из кирпича для дачи удачно подойдет для небольших помещений и потребует минимальное количество стройматериалов. При размерах топки не более 40 х 60 см он вполне справится с отоплением комнаты площадью до 20 кв. м., а его высота без дымохода будет примерно 1,1 – 1,2 м, ширина 0,5 – 0,6 м. Учитывая всю облицовку с декоративными выступами и покрытие тубы для дыма, на конструкцию потребуется 220 – 230 стандартных красных кирпичей.
Английский камин отличается от других моделей прямым дымоходом, односторонним током тепла и топкой в форме трапеции. Такое устройство позволяет поступать большей части вырабатываемого тепла именно в комнату.
Боковые и задние стенки топливника имеют небольшой наклон порядка 20° и служат своеобразным отражателем нагретого воздуха. Дымосборник имеет форму пирамиды, а труба дымохода тоже скрыта под слоем кирпича, который слегка сужается к потолку. Еще одна особенность английских каминов – это основание под порталом в форме площадки, которое выкладывается из огнеупорного кирпича.
Глубина топки у английских каминов составляет 0,4 – 0,5 м, слой кирпича должен выступать от краев топочного отверстия на 0,3 м, а выступ горизонтального основания может достигать 0,5 м. Для эффективной тяги и достаточного прогревания комнаты необходимо, чтобы площадь поперечного сечения дымохода и площадь топки имели отношение 1 к 8. Выводящая труба у английского варианта должна быть высотой 3 – 5 м. При соблюдении всех этих условий можно добиться простого и равномерного прогревания помещения, красивого пламени в очаге и отсутствия в комнате вредного дыма. Классические английские камины имеют многовековую историю и добавят в любой загородный дом уютную атмосферу.

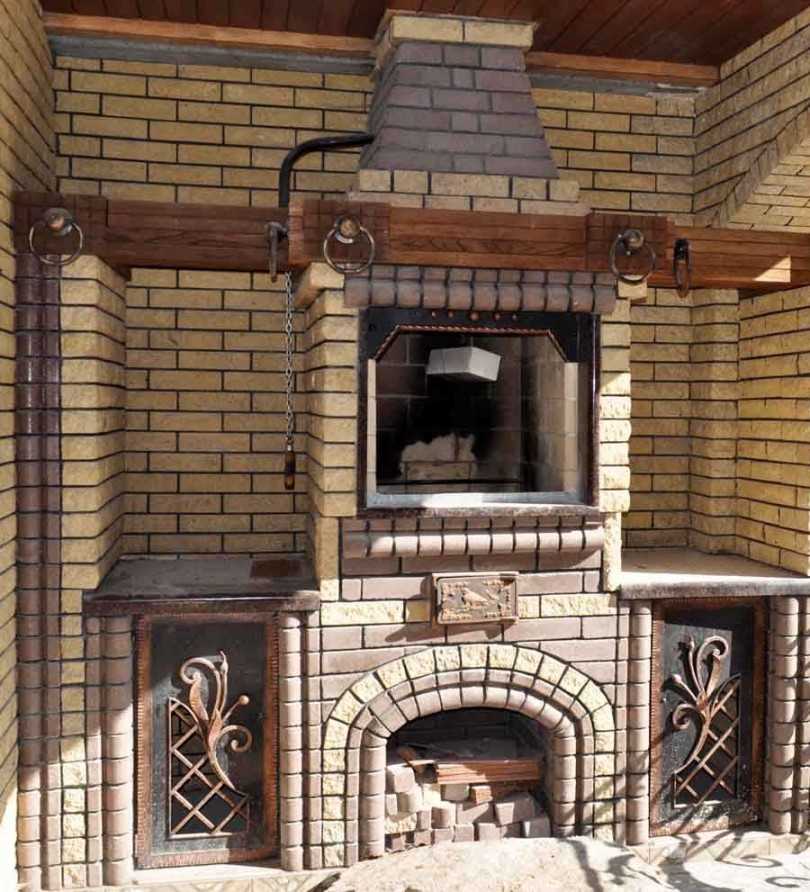

Мангал-камин является вариантом для использования на улице. Это прекрасный способ обустройства приусадебного участка, где можно уютно проводить досуг при хорошей погоде. Камин с барбекю кроме поленницы и топки имеет сверху выступ, на который помещаются шампуры с шашлыком или решетка для жарки мяса. Кроме того, на таком приспособлении можно готовить другие блюда на сковородке, в кастрюле, утятнице, а еда, приготовленная на улице при помощи натурального огня, не только полезная, но и подарит семье массу положительных впечатлений.
Простейший камин-барбекю без крыши монтировать намного легче, чем вариант для дома, ведь он не требует возведения дымосборника и дымохода – все газообразные продукты горения выветриваются прямо на улицу.
Для фундамента обычно выбирают бетонное основание, толщина которого будет зависеть от массы кирпичной конструкции будущего мангала, обычно она составляет 20 – 30 см. Портал чаще всего выкладывают П-образной формы с выемкой, внутри которой находится отсек для дров, сверху над перекрытием топка с поддоном для углей и место для расположения решетки или шампуров. Можно проявить фантазию и установить более сложные конструкции: с двумя топками для одновременного приготовления нескольких блюд, с декором поверх кирпича из натурального или искусственного камня, со столом для разделки продуктов или мойкой с краном и раковиной.
Дачная беседка может быть построена с кирпичным каркасом и камином, а стены и крыша выполнены из других материалов: профилированного железа, дерева или пластика. Это упростит работы по монтажу и позволит сэкономить на стройматериалах.
Существует огромное количество проектов дачных беседок для улицы, самые распространенные из них:
- Открытая беседка под крышей на 4 колоннах с кирпичным мангалом, такой вариант подходит для спокойной безведренной погоды, но при ненастье можно соорудить легкие стены из стеклопластика, ПВХ панелей или других доступных материалов. Крыша может быть облицована черепицей из металла или ондулина, а внутрь можно даже провести электрическое освещение.
- Легкая конструкция беседки из дерева, в которой кирпич используется только для самого камина с топкой в форме арки. Прохладным вечером вокруг очага можно собраться небольшой компанией, тепла от него будет достаточно. При необходимости можно оборудовать крышу навесом из легких полимерных материалов.
- Финские беседки в последнее время получили широкое распространение у нас, так как они предназначены для холодного климата. Они имеют в профиль форму правильного 6 или 8-угольника с закрытыми стенами и наклонной крышей, из центра которой выходит труба дымохода. В них используется островной камин из кирпича, предназначенный и для барбекю, и для обогрева помещения.
Так как обыкновенный глиняный кирпич универсален по своим физическим свойствам, то его можно применять и для домашних, и для уличных каминов. Та часть топки, которая непосредственно соприкасается с открытым огнем, выбирается из огнеупорного сорта.
Предназначение
Уличный камин имеет множество проектов конструкций, причем каждый год домашние мастера предлагают новые идеи. Камины на улице могут выполнять функцию обогрева, приготовления пищи или сочетать две задачи одновременно. Модели могут быть островными или пристенными, если они пристроены к беседке, наружной стене дома или каменному забору. Последний вариант очень интересен, он позволит сэкономить материалы и затраты на строительство, если на участке уже есть прочное и высокое ограждение из кирпича. К нему может быть пристроен угловой или пристенный камин с небольшой вытяжкой.
Дачный камин из кирпича чаще всего делают островного типа, простой П-образной конструкции без высокой трубы дымохода. Для такого варианта лучше заранее обустроить фундамент с площадкой из бетона, уличной плитки или другого прочного негорючего материала. На ней будет удобно разместить стулья для отдыха и другую садовую мебель. Островной камин для дачи можно со временем модернизировать, добавляя новые детали, в конце концов, построив полноценную закрытую беседку с подогревом и барбекю.
Декоративный камин многие применяют при обустройстве интерьера, чтобы не использовать сложные системы с дымосборником, вытяжкой и огнеупорными материалами. Фальш-камин в помещении может работать на основе электрического, газового или водного нагревателя, а для имитации пламени используют искусные картины, электрический свет или свечи. Такой вариант не заменит натурального тепла от горящих дров, но будет смотреться очень эффектно и обойдется намного дешевле, так как не потребует работы опытного печника.
Камин в доме должен, прежде всего, обеспечивать нормальную вытяжку дыма наружу, чтобы в комнате не было сильного запаха и угарного газа. Рассчитывать его размеры нужно исходя из площади комнаты, а для облицовки применять материалы с высокой теплоизоляцией. Если задумано сделать фальш-камин, то используется обычный декоративный кирпич без огнеупорности.
Камины для бани используют для отопления преимущественно уголь, имеют небольшие размеры и простое устройство. У них существует 2 рабочие детали: топка и дымоход. Отличие от традиционной банной печи в том, что топка открытая и тепло для обогрева поступает именно из нее. Кирпичные варианты таких каминов обычно бывают пристенными или угловыми. Из-за большой массы стройматериалов их необходимо устанавливать на массивное основание, если пол в бане недостаточно толстый, то надо позаботиться о дополнительном фундаменте для печки.
Устройство камина
Домашний камин состоит из 4 частей:
- топка, где сжигаются дрова;
- дымосборник для плавного перехода дыма в трубу;
- дымоход, выводящий продукты горения наружу;
- портал вокруг топки с декоративной облицовкой.
Варианты печки могут быть разными, но лучше всего выбирать трапециевидную форму открытой топки с внутренними стенками под небольшим углом. Это обеспечит наибольший КПД такого камина. Очень эффективная в работе модель камина для помещения с воздушным теплообменником. Эта деталь может быть выполнена в форме трубы змеевидной формы, которая выделяет дополнительное тепло. Поэтому для притока горячего воздуха в комнату нет необходимости поддерживать постоянный открытый огонь.
Уличные камины с топкой могут иметь дымоходы, барбекю, духовой шкаф, металлические конфорки и даже крышу для готовки пищи под дождем. Их устройство зависит только от фантазии и возможностей хозяина. Есть интересные модели каминов с хлебопечью, с дровяником или несколькими топками.
Материалы
Для обустройства каминов преимущественно выбирают красный кирпич из глины или керамики, пластической формовки или прессовочный. Последний вариант мене прочный, особенно при больших термических нагрузках, так как содержит много пор. А вот керамические кирпичи, получаемые путем пластической формовки, имеют гладкую и прочную поверхность и не менее крепки внутри.
Существуют 3 разновидности кирпичей для домашних и уличных каминов. Обычный строительный не облицовочный кирпич предназначен для внутренних слоев кладки, которые не видны. Он не нуждается в защите от открытого пламени и ровной красивой поверхности, поэтому и стоит дешевле всего. При изготовлении огнеупорного кирпича применяют прессование и обжиг высокими температурами заготовок из шамотной массы или кварца. Такие стройматериалы устанавливают в местах соприкосновения с открытым огнем, т.е. в топке и дымосборнике. Облицовочные и фасонные кирпичи для декора имеют ровную однородную поверхность с разными расцветками, текстурами или блеском.
Для кладки используют строительные растворы, в состав которых входят цемент, песок, вода, иногда химические наполнители для термостойкости. Чтобы не рассчитывать самому правильное сочетание компонентов для постройки печи, можно приобрести специальные сухие строительные смеси, которые нужно только разбавить водой и перемешать перед использованием.
Кроме кирпича и связующего раствора, при постройке каминов используют металлические детали для каминной решетки, теплообменника, дымохода, барбекю и поддонов для углей.
С фундаментом или без
Обустройство фундамента под камин лучше всего делать при возведении самого здания. Но если дом уже построен, то вырезается пол и под каминный фасад делается основание из бетона или кирпича. В зависимости от размеров камина фундамент углубляется на 30 – 50 см ниже уровня пола. Сложить кирпичное основание следует на раствор из цемента марки 400 или 500 с песком в пропорции 1 к 3. В случае с заливочным фундаментом из бетона сооружается деревянная опалубка.
Фундамент под домашний камин не нужен, если у него имеется высокое основание из кирпича, такое, что расстояние от низа топки до пола не менее 0,3 м. В этом случае надо учитывать, чтобы конструкция пола выдерживала существующую массу печи с дымоходом. Также не нуждаются в фундаменте фальш-камины.
Уличный камин в любом варианте необходимо возводить на бетонное основание не меньше 20 – 30 см, чтобы конструкция была устойчива в приусадебном грунте.
Схемы-порядовки
Порядовая схема камина содержит чертежи расположения кирпичей от самого нижнего до верхнего ряда. Изображений может быть несколько, они содержат порядовки с разных сторон. С помощью готовых проектов таких чертежей можно собственными руками правильно собрать печь, от строителя требуется только укладывать кирпичи по горизонтальному уровню и добавлять раствор. Готовые схемы по рядам позволяют сразу подсчитать требуемое количество стройматериалов.
Кладка
Если хозяин загородного участка не имеет опыта в кладке кирпичей для камина, то построить сооружение с «нуля» ему поможет пошаговая инструкция. Существует много вариантов таких планов, но все они имеют примерно одинаковую структуру. Урок ручной кладки домашнего или уличного камина обычно состоит из 5 – 7 этапов, на каждом из которых описывается установка 2 – 3 рядов кирпичей и ее особенности. Вместе с этим рассматриваются другие необходимые вопросы: как правильно армировать кирпичное или бетонное основание, как сделать дымосборник и воздушный теплообменник, как декорировать фасад камина.
Основные ошибки
Опытные печники выделяют самые распространенные ошибки при возведении кирпичных каминов:
- неправильные пропорции размеров и форм топки, дымосборника, сечения и высоты дымохода и площади отапливаемого помещения;
- слишком толстая или тонкая ширина шва между рядами, неправильное сочетание компонентов бетонного раствора;
- не использование термостойких и огнеупорных кирпичей;
- слишком маленькая высота фундамента или основания под камин;
- неправильно рассчитаны размеры фасада, декоративных частей, не ровно по уровню монтированы ряды и декоративные детали, класть кирпичи нужно с предельной аккуратностью и профессионализмом.
Кроме того, есть ошибки эксплуатации сразу после постройки. Многие не знают, через сколько дней можно топить камин после кладки. Полную топку можно производить только спустя 2 — 4 недели.
Перед этим проводится принудительная сушка: каждый день протапливается небольшое количество сухих дров. Начинают с 2 кг, каждые 2 дня увеличивая массу на 1 кг.
Содержание
- 1 Общие сведения и устройство
- 2 Инструкция по кладке камина
- 2.1 Необходимые стройматериалы
- 2.2 Устраиваем фундамент
- 2.3 Правила каминной кладки
- 2.4 Порядок ведения работ
- 3 В заключение – пробная растопка очага
Новичку без практики в печном деле сходу выложить кирпичный камин своими руками – задача весьма нелегкая. Но три составляющих – наличие времени, терпение и большое желание – помогут вам добиться успеха и сделать прекрасный домашний очаг, источник уюта и тепла в гостиной. Мы же предоставим всю теоретическую информацию и расскажем о порядке ведения кладочных работ в виде простой инструкции.
Общие сведения и устройство
По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:
- открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
- прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
- предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
- задвижка для регулировки тяги.
Примечание. В простых конструкциях колосники и зольная камера не предусмотрена, дрова сжигаются прямо на кирпичном поде.
В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.
Схема сложного камина с двумя дымооборотами
Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.
Совет по расчету размеров очага. При строительстве каминов своими руками важно добиться компромисса между задымлением помещения и слишком сильной тягой, способствующей удалению тепла вместе с воздухом. Проходное сечение дымохода должно составлять 1/9 часть от площади открытой части топливника (портала). В свою очередь, размеры фронтального проема принимаются в соотношении 1/50 к площади комнаты, а его высота – в 1,5—2 раза больше глубины топки.
Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.
Инструкция по кладке камина
На различных интернет-ресурсах и в технической литературе несложно отыскать разнообразные проекты домашних и уличных очагов, сопровождающихся порядовками и фото. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем класть новичкам. В качестве примера разберем относительно небольшую модель, изображенную на чертеже и рассчитанную на комнату площадью 20—25 м².
Примечание. Если ваше помещение отличается габаритами, то размеры на чертеже можно изменить в соответствии с таблицей, только точнее подогнать их под длину и толщину кирпича (с учетом швов 5 мм).
Пошагово этапы работ выглядят следующим образом:
- Подготовка – выбор места для будущего очага и закупка стройматериалов.
- Устройство надежного основания – железобетонного либо кирпичного фундамента.
- Приготовление раствора и кладка.
- Пробный розжиг и прогрев.
По конструкции камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за простоты исполнения – постройка возводится рядом с существующей стеной. Делать угловую модель без надлежащего опыта значительно сложнее, а для встраивания конструкции в перегородку последнюю придется разбирать.
Оптимальное размещение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. При этом постарайтесь не усложнить узел прохода дымовой трубы через кровлю – проследите, чтобы она не попала в конек. По обеим сторонам камина нужно обеспечить свободное пространство вдоль стен не менее 1 м. Наихудшее место для очага – около наружного ограждения или рядом с дверьми.
Совет. В слишком маленьких комнатах площадью до 12 м² располагать камины не рекомендуется. Тем более, не допускается строить их в квартирах многоэтажных домов. Выход из положения – установить газовую либо электрическую каминную топку и сделать облицовку из декоративного кирпича и гипсокартона, как изображено на схеме.
Необходимые стройматериалы
Чтобы самостоятельно сложить камин по представленному выше чертежу, необходимо заготовить следующие материалы:
- керамический полнотелый кирпич – 300 шт.;
- шамотный (огнеупорный) кирпич – 120 шт.;
- задвижка на дымоход;
- сухая строительная смесь для огнеупорной кладки – 150 кг;
- готовая глиняно-песчаная смесь для выкладывания печей – 250 кг;
- металлический равнополочный уголок 50 х 3 мм – 2,5 м;
- дверца печная ревизионная.
Красный керамический кирпич марки 150—200 – основной материал, применяемый в печном деле. Выбирайте полнотелый камень стандартных размеров 250 х 120 х 65 мм без трещин, желательно с гладкими боковыми сторонами. Стройматериал низкого качества и бывший в употреблении применять для кладки каминов нельзя.
Шамотный кирпич, используемый для формирования топливников дровяных и угольных печек, производится разных размеров. Вам подойдет камень 250 х 124 х 65 мм марки ША, укладываемый на специальный раствор из огнеупорной глины и мертеля.
Совет по экономии материала. Обычный керамический кирпич спокойно выдерживает температуру 700 °С, что соответствует нагреву при сжигании дров. Огнеупорные камни, чья цена существенно выше, рассчитаны на максимальную температуру 1690 °С. Отсюда вывод: если вы не планируете жарко топить камин ежедневно, то смело изготавливайте камеру сгорания из более дешевого красного кирпича.
Печные мастера умеют готовить кладочный раствор из отдельных компонентов – песка и глины (цемент не добавляется!), интуитивно подбирая точные пропорции. Новичкам же ничего не остается, кроме как построить камин на основе готовых сухих смесей, продающихся в магазинах. Если вы хотите делать раствор сами, то мы настоятельно рекомендуем сначала набить руку на более простых конструкциях. Например, сложите уличный мангал или барбекю, подбирая пропорции экспериментально, чтобы прочувствовать все нюансы работы с глиной.
Устраиваем фундамент
Поскольку общая масса кирпичного очага превышает 1 тонну, без надежного основания не обойтись. Его необходимо устроить отдельно от фундамента дома, выдержав минимальный отступ 5 см. Если камин предполагается строить в обжитой комнате, то придется вскрыть пол на участке, превышающем размеры будущей конструкции на 100 мм в каждую сторону. Для нашего примера габариты участка составят 137 х 124 см (по схеме, приведенной выше, размеры постройки равны 127 х 114 см).
Устройство фундамента для камина выполняйте по следующей пошаговой инструкции:
- Выкопайте котлован и тщательно утрамбуйте дно. Глубина определяется по существующему фундаменту дома.
- Уложите на дно песок и еще раз уплотните. Итоговая толщина подушки – 100 мм.
- Котлован заложите до уровня земли бутовым камнем. В процессе засыпки заливайте все полости жидким цементным либо известковым раствором вперемешку с глиной.
- Сформируйте сверху ровную бетонную площадку и после застывания уложите на нее 2 слоя гидроизоляции из обычного рубероида.
Примечание. В качестве забутовки сгодятся обломки бетона, старого кирпича, ракушечника и других штучных материалов.
Второй этап закладки фундамента можно выполнить двумя способами: залить железобетонную плиту либо выложить основание из красного кирпича. Первый вариант, показанный на чертеже, более надежен и удобен при дальнейшем строительстве, поскольку сплошная плита позволяет класть стенку в любом месте площадки. Реализуется он так:
- Изготовьте и установите деревянную опалубку на высоту чистого пола здания с таким расчетом, чтобы фундаментная плита выступала за габариты будущего камина на 50 мм во все стороны.
- Свяжите сетку из железной арматуры диаметром 12—16 мм и выставьте ее на высоте 5 см от рубероида, используя небольшие подкладки из дерева.
- Приготовьте бетон марки 150, смешивая цемент М400, песок и щебенку в пропорциях 1 : 3 : 5. Уложите бетонную смесь в опалубку и выровняйте площадку правилом по строительному уровню.
После 7 суток отвердевания бетона опалубку снимите и обработайте стенки фундамента битумной мастикой. Перед тем как выложить камин, дождитесь полного застывания железобетонной плиты (еще 3 недели), после чего застелите ее 2 слоями рубероида и приступайте к самой кладке. Чтобы не допустить ошибок при устройстве фундамента, посмотрите видео от печного мастера:
Правила каминной кладки
Выложить обычную стену и тело камина из кирпича – две разные вещи. Так что перед тем как построить домашний очаг, ознакомьтесь с общими правилами его возведения:
- при изготовлении огнеупорного и глиняного раствора четко соблюдайте соотношение сухой смеси и воды, указанное на упаковке производителем;
- камни каждого ряда сначала раскладывайте насухо, подгоняйте и подпиливайте согласно порядовкам, и только потом ставьте на раствор;
- красный кирпич перед укладкой на места замачивайте в воде на 3—5 минут, пока не перестанут появляться воздушные пузырьки;
- соблюдайте максимальную толщину швов 5 мм;
- участки кладки из керамического и шамотного кирпича не связывайте между собой;
- постоянно проверяйте вертикаль в разных точках отвесом и горизонталь строительным уровнем;
- при монтаже уголков из металла ряд опирающихся на него камней нужно класть без раствора.
Примечание. Огнеупорные камни замачивать не рекомендуется, а только ополаскивать водой от пыли, потому что материал долго отдает влагу и после растопки может лопнуть.
В процессе работы кирпичи можно пристукивать, но двигать в горизонтальной плоскости крайне нежелательно. Выпирающие излишки раствора удаляйте мастерком, а с внутренней стороны протирайте всю стенку влажной тряпкой, чтобы образовалась гладкая поверхность. Подробное описание процесса смотрите в очередном видео:
Порядок ведения работ
Первым делом фундаментная плита накрывается листом оцинкованного кровельного железа, а сверху – базальтовым картоном. Впрочем, по мнению специалистов, последний успешно заменяется войлоком, пропитанным жидкой глиной. Требуемый набор кладочного инструмента показан на рисунке.
Первыми двумя рядами керамического кирпича формируется основание камина и предтопочная площадка, 3-м и 4-м – подовая часть топки. Обратите внимание: на порядовке красный и шамотный камень обозначен различными цветами. Пятый и последующий ряды (вплоть до 11-го) образуют стенки камеры сгорания и наружный контур портала.
Уложив 12-й ряд камней, установите стальные уголки, служащие опорой передней стены. Следующие уровни формируют дымосборник и каминный зуб, что и показано на порядовой схеме. На 16-м ряду в заднюю стенку встраивается прочистная дверца.
Ряды кирпичей с 17-го по 23-й образуют тело камина, а оставшиеся 3 уровня – дымоход. На 26-м ряду в него встраивается задвижка.
Дальнейшая кладка дымовой трубы выполняется до нужной высоты по одинаковой схеме, исключая узел прохода через перекрытие. Здесь необходимо выложить специальное расширение – разделку, чья задача – оградить деревянные конструкции от раскаленных дымовых газов. По правилам пожарной безопасности горючий материал перекрытия должен быть защищен кирпичной стеной 38 см в толщину. Все требования к трубе дымохода, включая ее высоту, отражены на схеме:
В заключение – пробная растопка очага
После высыхания раствора, на что потребуется 10—14 дней, произведите первую растопку. Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их. Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.
Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.
Постройка камина из кирпича – задача сложная, но выполнимая. Цены на кирпич, инструмент и цемент вполне доступные, а финансовые затраты на строительство не станут слишком велики.
Электрокамин
Перед началом строительства для правильного выбора проекта следует ознакомиться с размещенными в интернете фото камина из кирпича, сделанного своими руками.
Биокамин блэквуд
После выбора конструкции необходимо отобрать нужный вам проект камина из кирпича, который предполагается построить своими руками и рассчитать его параметры, то есть габариты его топки, дымохода, портала.
Мини-камин обогреватель
Место расположения камина определяет его название – пристенный, встроенный и угловой. Возведение своими руками углового камина из кирпича требует большего опыта и навыков, чем пристенного камина.
Настольный камин с базальтовыми камнями
Схемы и параметры каминов из кирпича при изготовлении их своими руками определяются, исходя из следующего:
- Наиболее подходящая площадь топки определяется по следующей формуле — отапливаемая площадь делится на 100;
- Топочное отверстие должно иметь ширину, в 1,5-2 раза превышающую глубину, и в полтора раза меньше высоты;
- Для оптимальной тяги площадь топки должна быть больше площади отверстия дымохода 10 — 15 раз. Спрямленный участок дымохода при этом должен быть от 3 до 5 м.
Печь-камин
Небольшой кирпичный камин для дачи площадью, не превышающей 20 кв. м, может иметь следующие размеры: топка – 0,4-0,6 м, ширина от 0,5 до 0,6 м, высота — 1,1-1,2 м, не считая высоты дымохода.
Дровница стальная в стиле лофт для печи, камина
Для строительства понадобится, с учетом облицовки, дымовой трубы и декора, от 220 до 230 красных кирпичей.
набор для камина
Как сделать камин самостоятельно
Пошаговая инструкция по созданию своими руками английского камина из кирпича в помещении площадью от 20 до 25 кв. м.
Дровница с полкой
Порядок работ:
- Подготовка площадки для постройки дровяного камина из кирпича своими руками;
- Приобретение стройматериалов;
- Создание фундамента из железобетона либо кирпича;
- Приготовление цементного раствора и кладка;
- Тестовый розжиг и прогревание камина.
Кочерга и совок кованые для печи, камина
Лучшее место для камина – в центре несущей внутренней перегородки. Желательно проведение дымохода, не затрагивая конька крыши.
Экран для камина
На расстоянии 1 м в обе стороны от камина пространство должно быть свободным. Не следует располагать камин близко от дверей и наружного ограждения.
Щетка для печи и камина
Требуемые материалы:
- Кирпич керамический – приблизительно 300 штук;
- Кирпич огнеупорный – около 120 штук;
- Задвижка (для дымохода);
- Состав для огнеупорной кладки – приблизительно 150 кг;
- Песчано-глиняный состав для строительства печей – около 250 кг;
- Стальной уголок 5 х 0,3 см длиной 2,5 м;
- Печная дверца.
Щипцы для Камина
Для печной кладки запрещается использовать некачественные и бывшие в использовании материалы.
Декоративный камин с эффектом пламени
Каминный фундамент
Предполагаемый вес нагрузки на фундамент составит 1 т. Каминный фундамент должен быть удален от основного фундамента на расстояние более 5 см. Размеры участка для фундамента — 1,37 х 1,24 м.
Каминный портал
Обустройство фундамента
- Дно котлована глубиной, равной фундаменту дома, утрамбовать;
- Уложить на дно и утрамбовать песок слоем не менее 0,1 м;
- Бутовым камнем засыпать котлован до уровня почвы, заполняя промежутки раствором извести с глиной либо цементной смесью;
- Сверху бетон выровнять, а по окончании застывания покрыть двумя слоями рубероида;
- Смонтировать опалубку из дерева до пола помещения. Габариты фундамента во все стороны должны превышать размеры камина на 5 см;
- Сделать сетку из стальной арматуры диаметром от 1,2 до 1,5 см и установить ее, используя деревянные бруски, на высоте 50 мм от гидроизоляции;
- Бетонный раствор (цемент марки М400 – 1 ч., щебень — 5 ч., песок – 3 ч.) засыпать в опалубку и при помощи уровня создать горизонтальную поверхность;
- В течение 7 суток бетон затвердеет, после чего снять опалубку и покрыть фундамент битумной мастикой. Выждать еще 3 недели, а затем накрыть фундамент 2 слоями рубероидной гидроизоляции.
Беспроводная охранная GSM сигнализация
Кладка камина
- Накрыть фундамент листами кровельного железа и базальтового картона. Последний слой можно заменить войлоком, пропитанным раствором жидкой глины,
- Выложить керамическим кирпичом основание камина, состоящее из 2 рядов;
- Выложить подовую часть топки 3 и 4 рядами;
- Стенки камеры сгорания с 5 по 11 ряд;
- На 12 ряд уложить металлические уголки для опоры передней стенки;
- 13-15 ряды — дымосборник и выступ задней стенки (зуб);
- В 16 ряд вставляется прочистная дверца;
- Из 17 по 23 рядов создается тело камина;
- 24-26 ряды – дымоход;
- В 26 ряд вставляется задвижка;
- Выкладывается дымоход. В соответствии с противопожарными правилами перекрытие, из горючих материалов должно отделяться от раскаленных газов кирпичной кладкой толщиной 0,38 м.
Комплект Умный дом
Пробная растопка
От 10 до 14 дней продолжается высыхание раствора, после чего можно выполнить первую растопку.
Увлажнитель воздуха для квартиры
При этом важно, чтобы температура кладки во избежание растрескивания повышалась постепенно. Для этого следует поджечь щепки или небольшую вязанку хвороста при открытой заслонке.
кресло-качалка
Дрова необходимо подкладывать понемногу, и при этом следить за растрескиванием стен, а также каминного дымохода. Возникшие трещины заделываются тем же раствором.
Облучатель ультрафиолетовый бактерицидный
Озонатор воздуха
Фото каминов своими руками из кирпича
https://www.youtube.com/watch?v=k_x6VYVwsYM
Это самая простая конструкция камина, на рисунке 1, 2, 3 показаны разрезы, и порядовки.
Рис. 1 Конструкция самого простого камина. Порядовки даны ниже.
Топка и колпак образуют единую камеру прямоугольного сечения (как по вертикали, так и по горизонтали).
От пола до подины — четыре ряда. Регулировка тяги осуществляется задвижкой.
При растопки камина задвижку сначала открывают полностью, потом, когда дрова разгорятся, слегка прикрывают.
Рекомендуется верх камина снабдить порогом — искрогасителем (вариант кладки дан в порядовках).
Для строительства данного простейшего камина нам понадобятся следующие материалы:
Кирпич (желательно огнеупорный) — 370 шт. Портал и полка — из железобетонной плиты, которую нужно сделать самим, а можно и подобрать подходящую.
Печной прибор: задвижка, 24 х 13 см — 1 шт.
Каминная решетка, собственного изготовления — 1 шт.
Крюк для решетки, собственного изготовления — 2 шт.
Данный камин можно оштукатурить, а можно и облицевать различными облицовочными материалами, коих на рынке в наше время великое множество.
Порядовки простого камина.
Рис. 3 Порядовка самого простого камина.
Камин облицованный кирпичом.
На рисунке 1 представлен камин облицованный кирпичом, ниже даны рекомендации…
Самая простая конструкция камина своими руками.
Это самая простая конструкция камина, на рисунке 1, 2, 3 показаны разрезы,…
Камин на два этажа, чертеж порядовка.
Камин предназначен для обогрева помещений площадью 36 — 42 м2. Площадь…
Схема классического английского камина.
В отличие от печи, коэффициент полезного действия каминов значительно меньше…
