Как укладывать фундаментные блоки своими руками пошаговая инструкция

Фундаментные строительные блоки позволяют возводить надежные и долговечные основания для самых разнообразных сооружений. Выгодно выделяясь на фоне монолитных конструкций удобством и скоростью обустройства, фундамент из блоков ФБС заслуженно стал популярным в сферах одноэтажного и многоэтажного строительства.

Следующее руководство позволит вам разобраться в технологии обустройства фундамента из строительных блоков и самостоятельно провести необходимые мероприятия.

Основные сведения о блочных фундаментах

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразными.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

Цены на строительные блоки

Строительные блоки

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

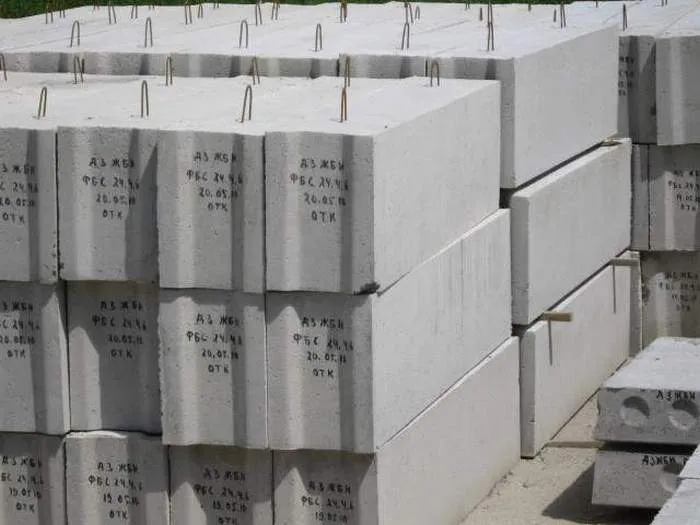

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями. Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

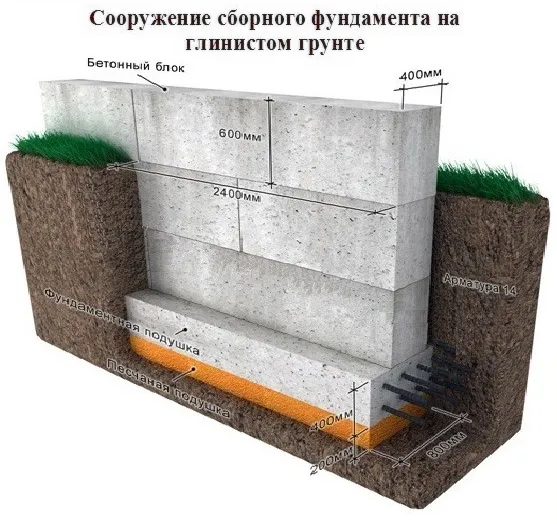

Третий этап – обустройство подошвы

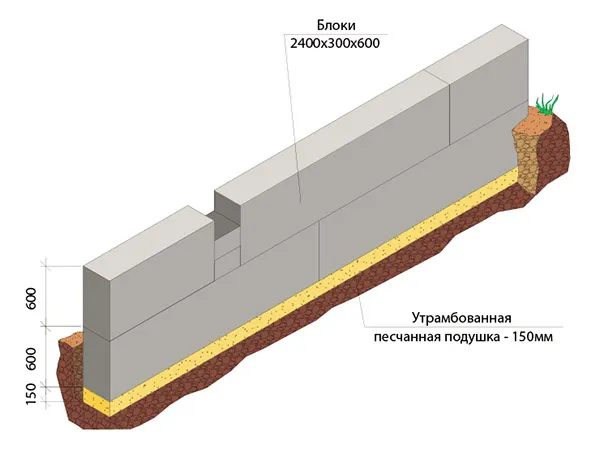

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательности.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, проливаем его водой и тщательно утрамбовываем.

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

Четвертый этап – монтаж опалубки и армирование

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

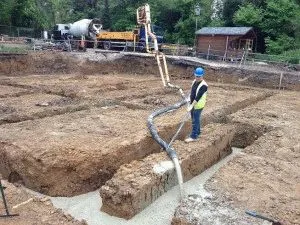

Пятый этап – заливка подушки

Заливаем всю обустроенную ниже конструкцию бетоном. Льем медленно, равномерным слоем. В нескольких местах протыкаем заливку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно разравниваем.

Оставляем нашу конструкцию набирать прочность на 3-4 недели. В жару бетон нужно периодически смачивать водой, чтобы он не треснул.

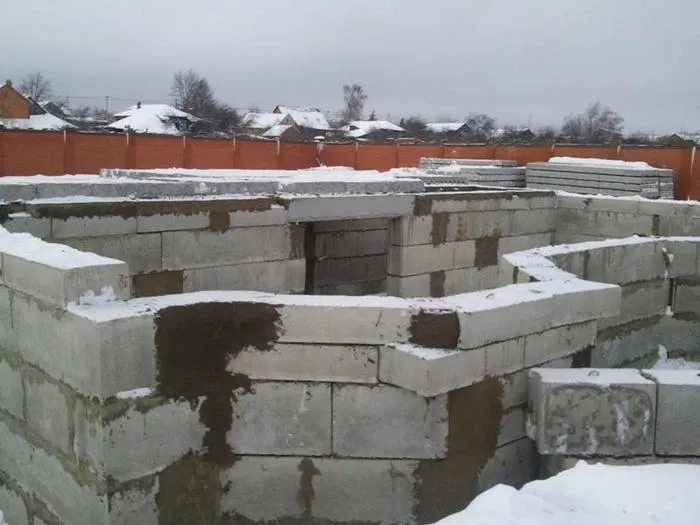

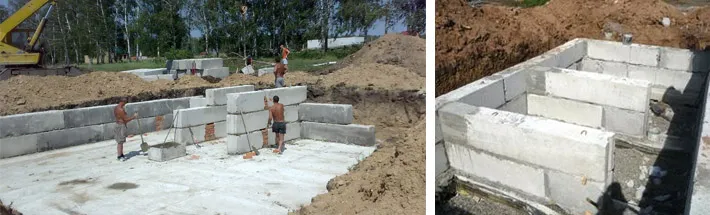

Шестой этап – укладка блоков

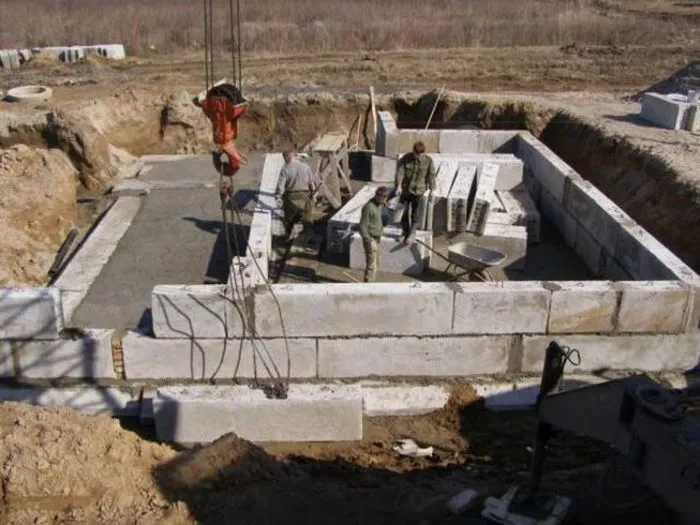

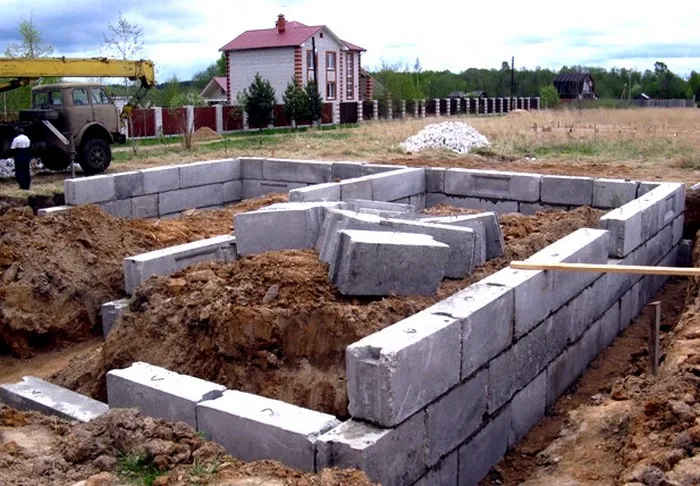

Для укладки ФБС, как отмечалось, нужно будет вызвать кран. Техника будет поднимать тяжелые строительные элементы. Вам же с помощниками нужно будет поправлять блоки и выставлять их в предназначенных для этого местах.

Для кладки понадобится бетонный раствор марки М100. В среднем на монтаж одного блока уходит порядка 10-15 л такого раствора.

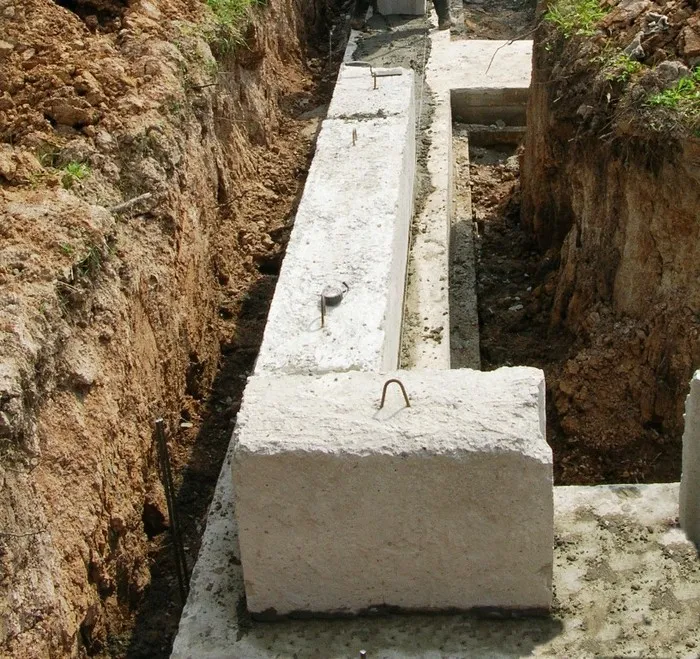

Сначала выставляем блоки по углам, для лучшего ориентирования натягиваем между ними веревку и последовательно заполняем пролеты блоками по уровню. Вертикальные швы заливаем раствором. Следующие ряды блоков укладываем на раствор в противоположном направлении. Постепенно перемещаемся от углов и наружной кладки к внутренним перегородкам. Регулярно проверяем качество и правильность выполняемой работы с помощью уровня.

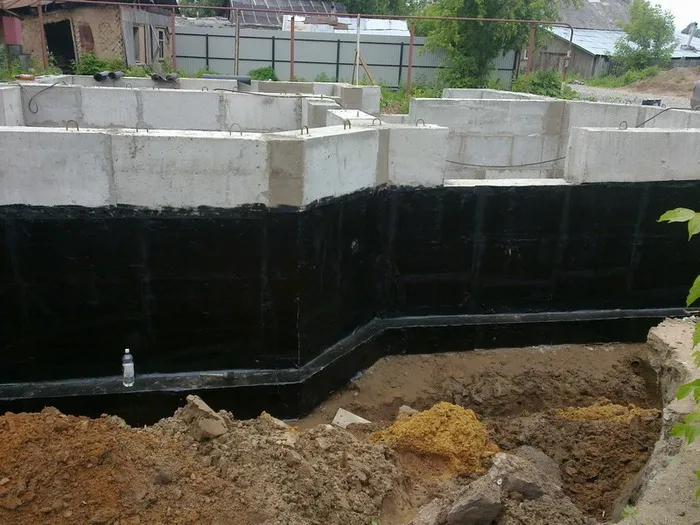

Седьмой этап – гидроизоляция

Для гидроизоляции удобнее всего использовать жидкую мастику. Тщательно промазываем изоляционным составом внутренние и наружные стенки фундамента.

В регионах с особо щедрыми осадками рекомендуется дополнительно укладывать слой рубероида для более качественной гидроизоляции.

Цены на мастики

Мастики

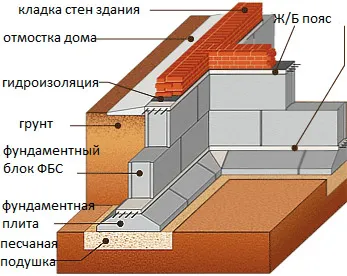

Восьмой этап – армопояс

Нередко для упрочнения конструкции основания, по верхнему ряду отливается железобетонный пояс толщиной 200-300 мм. Для армирования применяется 10-миллиметровая арматура. В дальнейшем именно на этот пояс будут укладываться плиты перекрытия.

Опытные строители могут оспаривать необходимость обустройства армопояса, утверждая, что плиты и так достаточно равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить. Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать – хуже от него точно не станет.

Конструкция возводится следующим образом:

• по периметру стен фундамента устанавливается опалубка;
• в опалубку укладывается армирующая сетка;
• заливается бетон.

На этом фундамент из блоков ФБС готов. Технология трудоемкая, но несложная. Сделав все по инструкции, вы получите безопасное, надежное, прочное и долговечное основание, потратив, при этом, на его сооружение сравнительно немного денег.

Удачной работы!

Видео – Фундамент из блоков ФБС своими руками

Как сделать фундамент из блоков ФБС

Классификация материала

Рекомендации по хранению и перевозке

Проектирование дома

Преимущества и недостатки ФБС

Как выполнить монтажные работы

• Делаем разметку
• Траншея или котлован
• Устройство подошвы
• Как правильно производить кладку
• Дополнительные меры

Каждому дому, даже не очень большому, необходима опора, без которой он осядет, уйдет в землю под воздействием собственной массы, либо разрушится из-за перемещений грунта, который всегда находится в движении, если, конечно, здание не стоит на гигантской каменной плите. Основание сооружений, рассчитанных на круглогодичное проживание, сделанных из кирпича или тяжелых бревен, устраивается несколькими способами. Каждый из них обладает определенными преимуществами и недостатками. Ниже будет приведена пошаговая инструкция по возведению фундамента из блоков ФБС, а также дан сравнительный анализ, позволяющий его сопоставить с другими технологиями.

Классификация типов блоков

Изделия отличаются по размерам, массе и прочности, а также по наличию или отсутствию пустот для электропроводки и других коммуникаций. В последнем случае применяется обозначение «ФБП». Как правило, в раствор на стадии производства не закладывается арматура, без чего устойчивость к нагрузкам заметно снижается. Арматура монтируется на заказ в заводских условиях, однако эти меры требуются далеко не всегда, а лишь при большой высоте и толщине несущих конструкций здания.

В качестве материала используется три вида бетона: тяжелый, силикатный и керамзитовый с соответствующей плотностью 2400, 200 и 1800 кг/м³. От данного параметра зависит устойчивость к распределенным вертикальным нагрузкам. Эти три вида отображены в маркировке тремя заглавными буквами: «Т» — тяжелый; «П» — на пористых заполнителях, то есть керамзитовый; «С» — силикатный.

Класс по прочности на сжатие указан в таблице

Размеры блоков ФБС для фундамента варьируются в широких пределах. Наряду с классом, весом и видом материала они отображены в обозначении изделий по ГОСТ.

Морозостойкость превышает 50 циклов заморозки и оттаивания. Если учесть, что внутренняя сторона конструкции может постоянно находиться в контакте с теплым воздухом, что не дает ей промерзнуть, срок службы становится значительно больше, чем у самых надежных типовых строений.

Водостойкость W2 надежно защитит от влаги, если не подведет кладочный раствор, и если расчет проекта выполнен без ошибок.

Все изделия оснащены монтажными петлями, необходимыми для того, чтобы их можно было подцепить краном. При установке они легко загибаются и никаких проблем не создают, однако возможно производство и без них.

Действующие нормативы допускают нестандартные размеры и массу.

Хранение и транспортировка материала

Хранение следует осуществлять в штабелях максимальной высотой 2,5 м, сложенных на твердой и ровной поверхности. Каждый ряд должен лежать на деревянных прокладках толщиной от 3 см. Это же правило действует и при транспортировке. Груз должен быть хорошо закреплен в кузове таким образом, чтобы не допустить его перемещения. Высота штабеля при этом зависит от грузоподъемности автомобиля.

Проектирование дома

С 1 марта 2019 года загородная недвижимость стала подразделяться на две категории:

• садовый дом;
• объект индивидуально жилищного строительства (ИЖС).

В первом случае сооружение может представлять собой что угодно: от небольшой постройки для сезонного проживания до коттеджа. Во втором оно является полноценным жильем, в котором его обладатель имеет право получить прописку как в городской квартире. Для такого вида собственности действуют те же санитарно-технические нормы и стандарты, что и для всех жилых зданий. Чтобы получить документ, позволяющий считать такой объект полноценным жильем, необходимо создать и утвердить в государственных инстанциях проект. Заниматься его разработкой включая расчет подземной части, должна организация с соответствующей лицензией.

Для садового дома, чем бы он ни был с инженерной точки зрения, подобного согласования не потребуется. При незначительной массе стен и кровли технические параметры можно заложить на свой страх и риск, руководствуясь личным опытом. Если же садовый дом планируется возвести на века с возможностью его перевода в ИЖС, лучше обратиться в проектную организацию.

Опытные инженеры должны в первую очередь обследовать грунт на территории, где планируется строительство. В глинистый слой, для которого характерна подвижность и глубокое промерзание, нужно закладывать тяжелое основание на глубину от 0,7 м. Для песчаного достаточно глубины 0,5 м. Здесь допустимы более легкие конструкции. Подошву необходимо расположить ниже линии промерзания, так как при охлаждении до отрицательных температур почва начинает расширяться. Глубина заложения также напрямую зависит от уровня грунтовых вод. Возможно, обследование покажет, что применение того или иного инженерного решения на участке недопустимо.Опасность представляют водяные линзы — подземные скопления воды, образующиеся на слое глины, покрытом песком. Обнаружить их способна только специальная инженерная техника.

Ширина и высота, также как и все конструктивные особенности, не должна приниматься на глаз. Сделать правильные выводы на основе необходимых измерений и расчетов в состоянии только квалифицированные специалисты.

План основания дома является частью его проекта. Он представляет собой горизонтальный разрез по верхнему краю. Как правило, берется масштаб 1:200 или 1:400. На плане должны быть отмечены все коммуникации, места их ввода. Информацию необходимо отобразить в технической записке. В графической части указывается раскладка сборных элементов на всех ярусах. Если предполагаются монолитные участки, их также следует отметить на чертеже вместе со всеми техническими данными.

Плюсы и минусы фундамента из блоков ФБС

В малоэтажном строительстве используется в основном два вида опорных конструкций для домов, построенных из тяжелых бревен, кирпичей и других материалов, обладающих значительным весом:

• бетонная монолитная подушка, создание которой предполагает применение опалубки;
• блочное сборное сооружение.

Монолитная лента более прочная, но менее гибкая, поэтому у нее меньше шансов уцелеть при пучении грунта.Преимущество второго способа заключается в его удобстве. При одинаковых финансовых вложениях и масштабах строительства в случае его использования работы будут выполнены в несколько раз быстрее, поскольку отпадет необходимость ждать четыре недели, когда раствор в опалубке схватится и наберет нужную прочность.

Еще одна отличительная особенность — возможность применения блочной кладки в зимний период. Следует помнить, что смесь при отрицательных температурах застывает хуже и набирает меньшую прочность, чем в сухую теплую погоду. Тем не менее, даже его ухудшенных характеристик будет достаточно при устройстве ленточного фундамента. Если время поджимает, не важно, что показывает термометр на улице — плюс или минус. Ждать весны не придется.

Важный бонус —  возможность строительства из изделий, бывших в употреблении. Их запаса по срокам хватает более, чем на 100 лет.

Проектная стадия упрощается, так как заложить известный типовой размер проще, чем правильно рассчитать параметры опалубки.

Неудобство заключается в том, что для монтажа потребуется подъемный кран, который нужно разместить на участке. Хорошо, если в наличии имеется ручная лебедка или самодельный подъемный механизм, но нельзя не признать, что укладывать раствор в опалубку лопатой или насосом гораздо удобнее.

Как выполнить работы по возведению основания

Как мы убедились, сделать все своими руками не получится — для получения расчетных данных нужны специальные приборы, а снять со штабеля, дотащить и точно установить груз весом около тонны под силу только подъемному крану или строительной бригаде.

Делаем разметку

Начать нужно с подготовки территории. Необходимо заранее рассчитать, куда встанет кран, где будет расположено место для хранения.

После того, как все помехи устранены и есть четкий план действий, производится разметка периметра. Отмечаются углы будущего дома, в эти места вбиваются колышки с флажками, а между ними протягивается шнур. Колышки должны находиться в середина запроектированной бетонной ленты на одинаковом расстоянии от ее внутренней и внешней стороны. Вбивать их следует на расстоянии метра от края чтобы они не упали вместе с осыпающейся почвой. Флажки нужны, чтобы их лучше видели крановщик и экскаваторщик.

Затем обозначаются остальные важные элементы, наличие которых повлияет на устройство основания. Если здание имеет сложную форму периметра и планировку, разметка производится краской, мелом или известью. В это же время ведется закупка и доставка материалов. Количество сборных элементов и их расположение в кладке определяется на стадии проектирования.

Траншея или котлован?

Ленточный фундамент из блоков ФБС укладывается в траншею или котлован. Последний вариант уместен, если планируется цокольный этаж, либо, если грунт осыпается. Рыть его также потребуется при укладке под основную конструкцию специальных горизонтальных плит ФЛ, имеющих форму усеченной трапеции, что позволяет им лучше распределять нагрузки.

В первом случае задается ширина около 1,5 м, взятая с учетом места для дренажа, тепло- и гидроизоляции, и глубина 0,5-0,9 м, во втором разброс гораздо больше. В обоих случаях эти параметры следует взять согласно проекта. В холодных регионах, где почва промерзает на глубину нескольких метров, не стоит слишком зарываться вглубь. Добавлять лишние 20-30 см нецелесообразно.

Почву лучше складывать подальше от площадки, чтобы она не перекрывала доступ технике и не мешала передвижению.

Устройство подошвы

В зависимости от свойств грунта используется либо щебень или песчаная подушка либо пояс из плит ФЛ. Первый вариант подходит для малоподвижных грунтов, второй — для подвижных с большим содержанием глины. Он требует значительных вложений, но обеспечивает необходимую устойчивость сооружению. Вместо плит часто применяется метод опалубки. Он дешевле, но при его использовании придется ждать 3-4 недели, пока раствор схватится и наберет марочную прочность. Тем не менее, предпочтение отдается в основном именно ему. Рассмотрим его более подробно.Сначала поверхность выравнивается и на ней устраивается пятнадцатисантиметровая подушка из песка. Сверху насыпается 15 см щебеня. Чтобы повысить эффективность этого приема, следует производить уплотнение каждого слоя ручной трамбовкой или виброплитой. Материал уплотняется быстрее при его смачивании. При слабой подвижности грунтов на такое основание можно ставить блоки. Предположим, что у нас почва содержит большое количество глины, и нам все же требуется сделать бетонную подошву.

Опалубка собирается из ровных досок так, чтобы смесь не вытекла наружу. Они укрепляются кольями и подпорками чтобы не прогнуться под давлением и не завалиться. Внутрь закладывается арматурный каркас, состоящий из толстых горизонтальных прутьев диаметром 10-15 мм, пущенных по краям сверху и снизу и образующих четыре грани. При помощи проволоки они связываются между собой более тонкими горизонтальными вертикальными прутьями или скобами, идущими с шагом 10-20 см.Каркас должен быть утоплен в растворе и изолирован от контактов с окружающей средой во избежание его коррозии, поэтому его привязывают к небольшим металлическим стойкам, чтобы он находился на высоте 1-2 см над землей. Это позволит ему полностью погрузиться в смесь не столько сверху, но ее и снизу. Дно можно выстелить дешевым гидроизолятором, чтобы жидкая фракция не ушла вниз.

Заливка производится медленно и равномерно. Для уплотнения смеси и устранения пустот ее нужно постоянно протыкать лопатой или металлическим стержнем. На завершающем этапе поверхность выравнивается. В жаркую погоду ее придется постоянно смачивать. В противном случае при резкой и неравномерной усадке будут образовываться трещины.

Как правильно производить кладку

На основание укладывается бетон марки М100. На один блок в среднем расходуется 10 л. Чтобы все сборные элементы стояли ровно, от края до края стены натягивается веревка. Блоки выставляются по уровню, чтобы их стороны находились на одинаковой высоте. Швы между ними заливаются раствором. Каждый ряд следует укладывать вперевязку, двигаясь от внешних несущих конструкций к внутренним.

Дополнительные меры

Фундамент, даже в южных регионах, где выпадает мало осадков, нуждается в гидроизоляции. В грунте всегда скапливается влага, способная вызвать коррозию материала, просочиться в щели, разрушая его. Чтобы этого не происходило, можно воспользоваться жидкой мастикой. В средней полосе, где почва влажная, рекомендуется сделать дополнительную оболочку из рубероида.

Конструкция станет более прочной и долговечной, если сверху методом опалубки залить еще один слой бетона толщиной около 25 см. Нагрузки от здания будут его изгибать, сверху сжимая, а снизу растягивая, поэтому снизу лучше положить дополнительные арматурные прутья.

Подробную инструкцию смотрите на видео.

Технология укладки фундаментных блоков (ФБС)

Производим и предлагаем продукцию:

•

  ФБС 24.3.3-Т

  Цена:

  1800 руб./шт.

  В корзину

•

  ФБС 12.6.6-Т

  Цена:

  3028 руб./шт.

  В корзину

•

  ФБС 12.4.3-Т

  Цена:

  2167 руб./шт.

  В корзину

•

  ФБС 12.6.3-Т

  Цена:

  2056 руб./шт.

  В корзину

•

  ФБС 12.3.3-Т

  Цена:

  1500 руб./шт.

  В корзину

•

  ФБС 9.3.3-Т

  Цена:

  1300 руб./шт.

  В корзину

•

  ФБС 6.4.6-Т

  Цена:

  1000 руб./шт.

  В корзину

•

  ФБС 4.3.3-Т

  Цена:

  500 руб./шт.

  В корзину

Читайте также:

• Как ограничить въезд и парковку?
• Фундамент для дорожного знака
• Типы и размеры плит перекрытия
• Технология укладки тротуарной плитки
• ЖБИ как элементы благоустройства: виды, особенности

Большим минусом при сооружении бетонных фундаментов по традиционным технологиям (ленточный фундамент, УШП) является то, что после заливки им необходимо время для набора прочности. Для быстрого возведения таких конструкций существует технология сборного фундамента. Такой фундамент собирается из железобетонных ФБС блоков, которые укладываются в основание дома по принципу конструктора, скрепляясь обычным цементным раствором. В этой статье мы дадим пошаговую инструкцию по монтажу фундамента из блоков ФБС, а также разберем все плюсы и минусы данной технологии.

Что такое блоки ФБС

ФБС – фундаментный блок сплошной – недорогой и надёжный материал, созданный для возведения стен и оснований зданий. Такие конструкции изготавливаются в заводских условиях из армированного железобетона, что позволяет им отлично переносить самые высокие нагрузки.

Все ФБС имеют форму параллелепипеда, а в торцевых частях имеют небольшие формовки, которые при монтаже заполняются бетонной смесью для лучшего соединения между собой. Основание из ФБС часто применяют в строениях с подвалом, так как заливка стен подвала из монолитного бетона потребовала бы привлечения квалифицированных рабочих, строительства опалубки, траты средств на покупку бетона. Напротив, для монтажа сборного фундамента требуется привлечение крана или погрузчика и пары рабочих, которые согласно схеме произведут раскладку блоков. Часто такая работа занимает всего один день.

Стоимость ФБС колеблется от 1000 рублей до 10000, в зависимости от марки бетона, размера и типа блоков, способа их изготовления и самой компании-производителя.

Размеры ФБС конструкций для фундамента стандартизированы. Такой подход позволяет произвести набор блоков под необходимую раскладку фундамента без необходимости подрезок (что является очень трудоемкой процедурой).

Сортамент самых популярных блоков ФБС представлен в таблице:

Помимо этого, существует дополнительно две разновидности ФБС:

1. ФБВ – блоки с полостями для перемычек и коммуникаций;
2. ФБП – блоки с полостями, пустыми снизу.

Для сравнения стоимости фундамента из блоков и монолитной ленты можно использовать онлайн калькулятор.

Пошаговая инструкция по монтажу фундамента из блоков ФБС

Теперь поговорим о том, как сделать основание из блоков ФБС. Дальнейшая инструкция даст понимание процесса и поможет грамотно спланировать весь процесс.

Шаг 1 – создание проекта и земляные работы

Перед началом работ необходимо создать проект будущего фундамента. Его сложность будет зависеть от проекта дома, который будет на данном основании находиться. План включает в себя порядную раскладку фундаментных блоков, на которой показаны все глубины, размеры блоков, разрезы и места примыканий. Рабочим для правильного монтажа такого фундамента останется лишь следовать плану, монтируя блоки один за другим в правильной последовательности.

Для домов с простой конфигурацией без эркеров и дополнительных пристроек составить раскладку фундаментных блоков можно самостоятельно, опираясь на существующий сортамент блоков выбранного производителя.

После создания проекта будущего фундамента, делается его разметка на земле с привязкой к текущей планировке местности. Как правило, если в будущем доме планируется подвал, то экскаватором выкапывается котлован необходимой глубины и на его дне проводится разметка. Если же подвал не предусмотрен проектом, то разметку производят на поверхности земли, вбивая колышки и натягивая шнур, очерчивая контуры будущего фундамента. По этим контурам вырывается траншея необходимой глубины.

Основание под будущий фундамент должно быть выравнено и расчищено. Для защиты от морозных пучений, основание должно лежать ниже глубины промерзания грунта, что для средней полосы России равно примерно 1,8-2 метра.

Шаг 2 – монтаж подушки под ФБС блоки или заливка бетонной плиты

При монтаже подушки для ФБС фундамента есть два подхода – укладка блоков на песчаную подушку, используя стартовые ФЛ плиты, либо укладка блоков на предварительно залитое бетонное основание.

В первом случае в качестве основания используются специальные плиты, которые имеют трапецевидную форму и сами чуть шире ФБС. Плиты укладывают на заранее подготовленную и утрамбованную песчаную подушку толщиной 30-40 сантиметров.

Это быстрый и простой способ подготовки основания, однако на данном этапе важно точно по уровню заложить основу для будущего фундамента, поэтому к формовке и трамбованию песчаной подушки необходимо подойти особо внимательно.

Второй подход состоит в том, что вместо стартовых плит заводского производства используется армированное бетонное основание, залитое в опалубку на месте. Такой способ достаточно трудоемок и долог по времени, но часто позволяет сэкономить.

Для подготовки такого основания также создается песчано-гравийная подушка, на которой монтируется опалубка. В опалубку монтируется арматура и вся конструкция заливается бетоном, вибрируется и выравнивается по уровню.

Бетонная подушка или блоки будут подошвой, на которую будут устанавливаться ФБС. Ширина бетонной подушки при этом должна быть несколько шире самих блоков. Толщина бетонного слоя должна быть примерно равна 20-30 сантиметрам в зависимости от нагрузки, которую будет создавать будущее строение.

Шаг 3 — монтаж блоков ФБС

Заключительный этап монтажа сборного фундамента из ФБС —  их раскладка в соответствии со схемой укладки. Для проведения работ необходима техника, которая будет поднимать и опускать блоки. Обычно для этого привлекают автокран.

Для соединения блоков между собой достаточно раствора М100. На монтаж одного блока в среднем нужно 15-20 литров такого раствора. Для этого можно заказать миксер с бетоном, либо замешивать раствор самостоятельно, используя электрическую бетономешалку.

Монтаж блоков начинают с углов здания, выдерживая их прямолинейность. После монтажа углов заполняют пространство оставшимися блоками согласно схеме. При укладке необходимо постоянно проверить горизонтальность и вертикальность фундамента: смещение от горизонтали не может превышать два, от вертикали – три градуса.

Метод установки фундаментных блоков схож с классической кирпичной кладкой. Важно так же учесть важность правильной перевязки в углах строения и в местах стыковки с внутренними перегородками.

Шаг 4 — гидроизоляция фундамента, дренаж, обратная засыпка

Для защиты основания от разрушения вследствие воздействия на него грунтовых вод, а также затопления цоколя здания, производится внешняя гидроизоляция. Среди материалов наиболее хороши обмазочная мастика и наплавляемая гидроизоляция. Эти материалы дешевы и показывают себя в эксплуатации с лучшей стороны. Важнейшим условием при гидроизоляции является непрерывность слоя, то есть на внешней поверхности фундамента не должно быть необработанных мест.

При высоком уровне грунтовых вод, либо при повышении этого уровня в сезон паводков, для защиты подвала здания от подтоплений стремятся отвести все воды от фундамента. Это достигается при помощи монтажа дренажной системы вокруг здания. Для этого с внешней стороны на уровне подошвы на небольшом расстоянии укладываются дренажные трубы, которые соединяется по периметру и отводят грунтовые воды в дренажный колодец. При этом важно соблюдать правильный уклон труб, чтобы воды уходила самотеком без использования насосов.

После окончания всех шагов производят обратную засыпку фундамента. Для этого часть грунта после рытья котлована оставляют на участке для последующего использования. Фундамент с внешней стороны засыпают до уровня земли и трамбуют.

Плюсы и минусы фундамента из блоков ФБС

У сборного фундамента есть множество неоспоримых плюсов:

• Скорость возведения. Железобетонные блоки позволяют возвести основание дома за одну рабочую смену, а после высыхания раствора производить монтаж перекрытий и возведение стен дома.
• Прочность. Хоть фундаменты из блоков ФБС уступают по прочности монолитным железобетонным, но при этом они позволяют выдерживать значительные нагрузки от тяжелых строений.
• Возможность использования б/у ФБС Для дачных домов, либо для строений с невысокой нагрузкой часто используют бывшие в употреблении блоки, демонтированные с других фундаментов. Такие блоки, как правило, не теряют свою прочность и геометрию, но стоят при этом гораздо дешевле.
• Простота монтажа. При наличии грамотного проекта монтаж сборного ленточного фундамента не представляется сложной задачей даже для начинающих строителей.

Для создания фундамента из ФБС не придётся делать опалубку, а высокая гибкость и прочность позволят строению прослужить максимально долго. При помощи небольшого крана получится очень быстро и легко расположить все блоки, так как они имеют удобные Одним из недостатков применения ФБС – необходимость применения спецтехники для подъема и укладки блоков. В остальном же, использование такого типа фундамента не требует глубоких знаний в строительстве фундаментов и позволяет производить работы своими руками.

Хотите построить фундамент быстро и экономно? Фундамент из блоков ФБС в один ряд — идеальный вариант! В нашей статье вы найдете подробное руководство и схемы для мелкозаглубленного фундамента из блоков ФБС в один ряд.

Пошаговая инструкция по возведению мелкозаглубленного фундамента для дома

Выбирая мелкозаглубленный фундамент в качестве основы под постройку, можно получить ряд плюсов, в отличие от применения незаглубленного или заглубленного варианта, однако есть и свои недостатки. Такой вид фундамента довольно просто выполняется, так как не требует подготовки траншей значительной глубины. А это в свою очередь позволяет сэкономить на строительном материале.

Преимущества, недостатки и особенности устройства

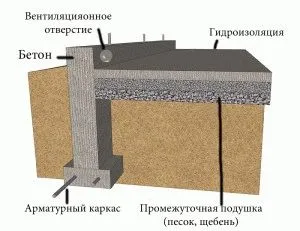

Мелкозаглубленный фундамент представляет собой не слишком глубокую основу под постройку. Средняя глубина составляет порядка 0,2-0,5 м. Необходимость применения такого типа основания дома обусловлена тем, что строительство планируется на пучинистых грунтах. Преимущество именно неглубокой основы очевидно, так как при заглубленном фундаменте касательные силы пучения, действующие вдоль боковой поверхности железобетонной конструкции основы под постройку, в значительной мере превосходят ту нагрузку, которая создаётся лёгкими домами. А в случае, когда применяется мелкозаглубленный фундамент на пучинистых грунтах, эта проблема исключается.

Дополнительно ко всему такой вариант основы под постройку позволяет обойтись своими силами при строительстве. Во-первых, при закладке данного вида фундамента достаточно использовать половину количества материалов, которые могли бы понадобиться в случае, если бы строилась заглубленная основа. Во-вторых, мелкозаглубленный фундамент своими руками не требует много сил на подготовку очень глубокой траншеи, так как порой можно обойтись глубиной 20 см.

Однако есть и недостаток у данного рода основы под постройку. Так, играет роль степень пучения грунта. При повышенном пучении необходимо применять арматурную сетку, а слабые пучинистые грунты позволяют обходиться бетонным основанием. Существует также другая разновидность – мелкозаглубленный столбчатый фундамент. Применение его довольно ограничено из-за небольших выдерживаемых нагрузок, что объясняется небольшой опорной площадью. А этот параметр, в свою очередь, характеризует несущую способность основы под постройку. Но мелкозаглубленный столбчатый фундамент своими руками также намного проще создать и он намного экономичнее.

Если нет квалификации или элементарных навыков в строительстве, можно подобрать альтернативный вариант. Учитывая, что для любой основы под постройку необходимо готовить бетонную смесь, мастерить опалубку, при необходимости укреплять арматурой, то времени и сил нужно немало. Но существует упрощенный вариант – мелкозаглубленный фундамент из блоков фбс (фундаментные блоки строительные).

Что собой представляет этот материал? Это уже готовые блоки, которые по стоимости обойдутся приблизительно в такую же сумму, что и полностью самостоятельное выполнение основы под постройку. Однако их прочность достаточно высока, чтобы выдержать даже многоэтажные здания. Поэтому мелкозаглубленный фундамент для кирпичного дома можно организовать из такого материала.

Как вычислить количество материала

Чтобы узнать, какое необходимо количество строительного материала, которое предполагается использовать, необходимо произвести расчет глубины залегания основы под постройку. Главным параметром, который при этом учитывается, является глубина промерзания почвы. На расчет мелкозаглубленного фундамента влияет еще и степень пучения грунта, а также высота расположения грунтовых вод.

Например, при уровне промерзания слабопучинистой почвы, который равен 1 м, достаточной будет глубина основы под постройку 0,5 м. Помимо этих параметров следует учесть и уровень нагрузки. Так, мелкозаглубленный фундамент для каркасного дома ввиду его легкости можно выполнить меньшей глубиной при таком же уровне промерзания почвы. Далее нужно вычислить общий объем бетонной смеси. Для чего суммируется значение периметра будущего дома и длины всех внутренних стен. Затем вычисляется объем траншей.

Для расчета массы бетонной смеси нужно полученную цифру умножить на 2 500 кг/куб. м. Вычислить количество цемента вполне можно, если разделить объем бетонной смеси на пять частей, которые составляют цемент, песок и вода.

Пошаговая инструкция по выполнению строительных работ

Устройство мелкозаглубленных фундаментов представляет собой сочетание основных материалов: бетонной плиты и песчаной подушки. Если первый из них принимает на себя нагрузку, передаваемую постройкой, то песок является прекрасным способом максимально сгладить неравномерное распределение деформаций основания. Мелкозаглубленный фундамент под деревянный дом также нуждается в песчаной подушке, несмотря на легкий тип постройки.
Толщина слоя песка под основой определяется уровнем передаваемой объектом нагрузки.

После того, как была сделана разметка участка можно копать траншеи. Важно предварительно выполнить необходимые расчеты для определения достаточной глубины основы под постройку. На одном из этапов строительства сооружается отмостка для мелкозаглубленного фундамента. Если в любом другом случае это делается с целью избежать негативного воздействия сточных вод на бетонное основание дома, то есть отмостка исполняет роль гидроизоляции, то при мелкозаглубленном фундаменте она дополнительно помогает свести на нет действие пучения грунта в морозное время.

Возвращаясь к пошаговому выполнению работ, нужно отметить, что после того, как на дно траншеи был выложен песок в качестве подушки, нужно позаботиться о гидроизоляции. Для этого используются битумно-полимерные рулонные материалы. Затем строится опалубка, при необходимости закрепляется арматурный каркас и выполняется заливка бетоном. На следующем этапе происходит утепление мелкозаглубленного фундамента пенополистиролом. Делается это по наружной стороне основы под постройку с целью предохранить цокольный этаж, если он имеется, или непосредственно сам жилой дом от остывания.

Утепление мелкозаглубленного фундамента может осуществляться не только по внешней стороне бетонного основания дома. В районах более сурового климата применяется иная схема утепления, при этом теплоизоляционный материал укладывается горизонтально непосредственно под подошвой фундамента. Делается это перед заливкой бетонной смесью. Существует еще одна схема утепления, которая представляет собой совмещенный вариант описанных двух способов. То есть теплоизоляция располагается как в вертикальной, так и в горизонтальной плоскости, максимально оберегая фундамент от воздействия низких температур.

Фундамент для дома из ФБС блоков

Дом из блоков ФБС – это очень популярный вид постройки. Такой материал используют для создания несущих элементов постройки, которые можно эксплуатировать при температурах от -70 до +50 градусов. Наиболее актуально их применение для строительства подвальных и цокольных поверхностей и укладке ленточного фундамента. Стоит отметить, что такие блоки прекрасно сочетаются со всеми видами грунта и климатическими признаками. В нашей статье мы выясним, как построить здание из ФБС правильно и самостоятельно.

Плюсы и минусы материала

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС. А именно таких:

• Хорошая прочность;
• Долговечность;
• Устойчивость к механическому и биологическому воздействию;
• Высокий уровень теплоизоляции;
• Экологическая безопасность;
• Широкий ассортимент моделей блоков.

Такие достоинства расширяют спектр применения изделий ФБС, позволяя использовать их в самых некомфортных условиях. Специалисты строительной сферы настоятельно рекомендуют использовать такой материал для укладки цокольных помещений, так как это позволить сократить время на возведения дома. Конечно, такие блоки имеют огромное количество преимуществ, но мы должны рассмотреть и минусы данных изделий:

• Стоит отметить, отметить, что блоки имеют высокую стоимость, но, она ниже, чем у монолита;
• Кроме этого, в большинстве случаем не получается получить максимальную герметизацию в местах стыкования. Если устанавливать фундамент наливного типа и цоколь, то можно получить более надежное строение. Особенно актуальна такая конструкция в сложных климатических условиях.
• Для строительных работ возведения цоколя, необходимо воспользоваться услугами специальных машин.

Внимание! ФБС изделия стоят дороже других материалов, и требует дополнительной гидроизоляционной обработки цоколя или подвала.

Выбираем блоки для монтажа

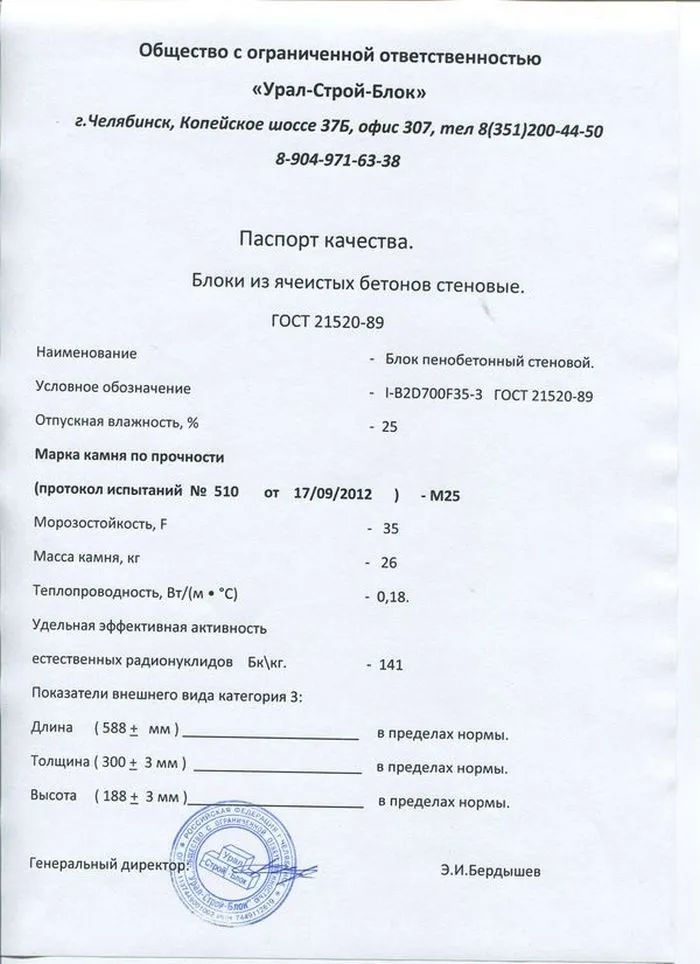

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта. Официальное удостоверение продукции должно содержать такую информацию:

• Контактная информация завода производителя;
• Серийный код и номер партии;
• Габаритные параметры, марка, вес;
• Показатель прочности во время сжатия;
• Устойчивость к морозу и влаге;
• Основные эксплуатационные правила.

Фундамент из блоков для дома необходимо выполнять из подходящих материалов. Именно по этой причине нужно делать замеры, которые должны иметь практически одинаковые размеры. Стоит отметить, что отклонение не должно превышать 6 мм. В противном случае, такой блочный куб покупать не стоит, так как вы потратите лишние финансы. Если вам необходимо приобрести элементы для цокольного этажа, то проконсультируйтесь у продавца подходит ли материал для таких целей.

Хотя блоки выполнены из железобетона и имеют большой вес, но многочисленные отзывы свидетельствуют о возрастание спроса на них. Стоит предположить, что на это повлиял 1 факт – способность выдерживать большие нагрузки. Плюс ко всему блоки долговечны и надежны. Очень часто изделия ФБС применяются в строительстве жилых и административных зданий. Но такое устройство оправданно только в таких ситуациях:

• При необходимости постройки основания дома максимально быстро. В этой ситуации играет роль не скорость строительных работ, а качество постройки за такой короткий срок. Выполнить все монтажные задачи можно как своими руками, так и при помощи специализированной техники.
• Если выполняется частное строительство, особенно в тех ситуациях, когда вы не имеете особых навыков. Чаще всего такую конструкцию используются из-за простоты процесса и легкости выполнения расчетов.
• В случае, когда участок характерен смешанным типом грунта. Для решения всех возможных неприятных явлений, рекомендовано устанавливать в один ряд ленточное основание, расширенное к краям. Но, обязательно следует монтировать фундамент на песчаную подушку.

Выполняем фундамент из блоков своими руками

Выполнение строительного процесса из ФБС изделий не отличается, но выполнять работы нужно в точном соответствии инструкции. Итак, первое, что нужно – это рассчитать все величины. Давайте, об этом и поговорим более подробно.

Расчет количества материалов

Перед тем, как отправляться за закупкой. Необходимо знать, сколько материала нам понадобится для выполнения постройки. Объём несущей кладки рассчитывается по такой формуле:

V= l на a на h, то есть, длину умножить на толщину и высоту. Далее полученную величину разделяют на показатели одного блока. Если постройка имеет форму параллелепипеда, то на этом расчет окончен, полученная сумма и будет количеством необходимого материала.

Внимание! Здесь очень важно не забывать, что элементы ФБС имеют большой вес, поэтому для выполнения работ следует воспользоваться услугами специализированной техники. Отталкиваясь от этого факта, профессионалы рекомендуют выполнять расчеты для средних блоков, так как их будет проще устанавливать.

На сегодняшний день производители выпускают несколько стандартных параметров для блочных изделий. Такие величины упрощают выполнение строительных работ. Обычно блок имеет высоту 58 см, но для расчетных действий нужно использовать цифру 60. Боковые стенки могут быть немного выпуклыми, но это необязательная норма, поэтому большинство блоков ровные. Конструктивные особенности отталкиваются от финансовых возможностей владельца.

Внимание! Из главных требований нужно не забывать, что начинать строительство следует из создания песчано-гравийной подушки под фундамент. Все работы выполняются легко, главное выполнять все точно и правильно.

Инструменты и материалы для выполнения работ

Как мы уже выяснили – монтаж основания под дом выполняется без особых сложностей. Длительность процесса зависит от особенностей почвы на участке и общего веса постройки. Но, стоит не забывать, что блоки нужно монтировать на подготовленную поверхность, которая и занимает большую часть времени. Для выполнения укладки необходимы такие инструменты:

• Уровень строительного назначения;
• Специальный нивелир, фиксатор и длинную веревку;
• Компактный экскаватор или лопата. Выбор этого инструмента зависит от габаритов дома.
• Песок и щебень;
• Вибрационный механизм для утрамбовки;
• Блоки ФБС;
• Доска из дерева для создания опалубки;
• Раствор из бетона.

Материалами для создания сборного основания служат такие блоки ФБС, длиной от 120 до 240 см, и высотой – 40 и 60 см. Данные величины являются стандартными, но в нынешние время специалисты используют и другие варианты.

Внимание! Прежде чем купить блоки вы должны самостоятельно решить. Какие блоки вам выгоднее будет устанавливать.

Предварительный этап строительства

Когда нужно укладывать блоки, то нужно не забывать о самых важных работах – подготовительных. Данный этап включает в себя такие последовательные действия:

• Подготавливаем территорию для работ. Для этого нужно выровнять почву, удалить большую траву и выпуклости участка. Далее глубинным шунтированием определяем вид почвы. Именно от данного фактора будет зависеть тип отделки.
• Если постройка производиться на глинистой почве. Для таких условий необходимо выкопать ров, определенной глубины. На дно нужно уложить песок и гравий, шириной 30 см. Такой слой можно создавать несколькими способами, которые выбираются согласно наличию материалов для стройки. Утрамбовку подушки следует выполнить специальным вибро инструментом.
• После выполнения слоя из песка и гравия, на подушку следует уложить трапециевидные плиты. ФБС изделия применяют для увеличения площади нагрузки на почву. Данный процесс увеличивает общую прочность и устойчивость здания. Выполнять укладку блоков, рекомендовано совершать через один, в виде шахматной доски.
• Если на участке песчаная почва, то процесс немного отличается. Для выполнения укладки рекомендуется применять другой метод. Первое. Что нужно сделать – это подготовить траншею. Стоит отметить, что для такого грунта песчаную подушку делать не нужно. Дно утрамбовываем, устанавливаем плиту и выполняем заливку, толщиной 10 см.

Внимание! Для песчаного типа участка дешевле устанавливать ленточное основание.

Основной этап строительного процесса

Этот этап называется основным, так как именно сейчас выполняется укладка блоков. Существуют некоторые правила к выполнению данной задачи. Укладывать ФСБ изделия нужно от угла к углу и по диагонали. Начинаем мы работы с выполнения первого слоя постройки. Блоки нужно устанавливать на подготовленный бетонный слой, который должен быть прочный и без гравия и щебня. Стоит отметить, что такой принцип напоминает кирпичную кладку.

Монтаж блочных элементов необходимо производить с перевязкой в углах здания. При этом швы между соседними блоками должны отсутствовать. Каждый слой строения нужно защищать от воды и влаги. Для гидроизоляции подойдут такие материалы, как резина, жидкая смола и рубероид.

Не меньшую роль в качестве постройки играет положение конструкции. Стоит отметить, что выполняться она может вертикально и горизонтально. Для второго способа характерно совершение проверки с помощью специальных маяков, веревки и строительного уровня. Отклонение от нормы угла может составлять такие значения: по горизонтали – 2 градуса, по вертикали – 3.

Внимание! Нельзя создавать пустоты монтирую блочные устройства, так как они могут быстро деформировать или же привести к разрушению постройки.

Завершающий этап постройки

При создании постройки на любом типе грунта, за исключением песчаного вида, последний этап и заключается в выполнении таких обязательных работ:

• Выполнить гидроизоляцию материала. Выполнить данную задачу можно с помощью рубероида, жидкой резины, битума.
• Когда высохнет гидроизоляционное средство, необходимо выполнить засыпку песком территории возле стен с внутренней и наружной стороны. Стоит отметить. Что все слои нужно утрамбовывать виброблоком.

Внимание! Обязательным условием для такой постройки есть необходимость установки дренажной системы и отмостки из бетона.

Вот мы и ознакомились со всеми нюансами и особенностями монтажа домов из ФБС блоков своими руками. Теперь вы можете построить желаемое здание самостоятельно.

Руководство по монтажу фундамента из блоков ФБС

Строительные блоки ФБС представляют собой прямоугольные бетонные заготовки, используемые для быстрого возведения стен, фундаментов, цокольных участков. Их легко укладывать благодаря простой геометрической форме, в сравнении с заливкой раствором трудоемкость процесса минимальная, дополнительным преимуществом служит независимость монтажа от времени года. Прочность и надежность армированных блоков позволяют сделать долговечное и устойчивое к механическим нагрузкам основание.

Применение ФБС является проверенной строительной технологией, благодаря заводским испытаниям качества, заготовки не имеют дефектов и не подвержены перепадам температур. К недостаткам относят необходимость в аренде подъемной техники, высокие требования к гидроизоляции и риск проседания участков конструкции (минимальный при соблюдении строительных нормативов). Для работы не требуются специальные навыки, но желательно изучить видео-инструкции на тему: как правильно укладывать блоки своими руками и провести расчет.

Вычисление параметров кладки

Глубина конструкции зависит от характеристик грунта и ожидаемой нагрузки. В среднем для возведения основания укладывают от 2 до 5 рядов ФБС (до 2,5 м). Использование мелкозаглубленного ленточного фундамента (в 1 блок) допускается только при строительстве подсобных помещений, гаражей или бани.

В этом случае кладка является выступающей частью цоколя. Расчет нужного количества блоков сделать легко, благодаря их стандартным габаритам (длина и ширина бывают разными, в отличие от высоты — 58 см). После вычисления объема кладки полученное значение делят на параметры одной заготовки и получают их искомое число.

Основные этапы

Стандартная пошаговая инструкция по укладке ленточного фундамента включает:

• Подготовительные работы: разметку, копание траншеи.
• Укладку и трамбовку песчаной подушки.
• Обустройство основы: монтаж широких плит ФБС или монолитная бетонная стяжка.
• Укладку фундаментных блоков.
• Гидроизоляцию и при необходимости — утепление.

Возведение столбчатого фундамента из ФБС почти ничем не отличается, за исключением заливки битумной мастики под сваи или тумбы вместо монолита из бетона. Условно все работы можно разделить на два этапа: подготовительный и непосредственно укладку блоков. Схему размещения важно сделать заранее, заполнение щелей кирпичом или бетоном допускается, но это приводит к снижению прочности конструкции. После определения и разметки главных осей, в нужные точки вбивается жесткая арматура, которая проверяется по мере разрытия траншеи на отклонение по вертикали отвесами.

Подушка под основание стандартная: не менее 10 см щебня и 5 песка (для глинистых грунтов она трехслойная, до 60 см, крупнофракционный наполнитель засыпается в качестве среднего слоя). Обязательным условием грамотной подготовки подушки является обильное увлажнение и трамбовка. Стены траншей, вырытых в сыпучих грунтах, нуждаются в защите от осыпания. Далее, на уплотненный песок заливается тонкий слой бетона (2–3 см), выжидается определенный промежуток времени до минимального набора прочности. В виде альтернативы цементной стяжке под фундаментные строительные блоки может использоваться кладочная сетка. Укладывать первый ряд разрешается только после высыхания подушки и бетонной прослойки.

Вначале формируется основание: размещаются более широкие плиты (специально приобретенные плоские или просто перевернутые). Укладывать ФБС начинают с угла и отмеченных арматурой осей. Для скрепления используется качественный цементно-песчаный раствор средней густоты или строительный клей (последний вариант предпочтительнее, но обойдется дороже). Обмазываются все без исключения щели и места соприкосновения, включая вертикальные швы, проверяется горизонтальность уровня. Свободное пространство (если оно остается) заполняется кирпичом или бетоном. Исключение составляют промежутки для труб и коммуникаций, желательно продумать их схему размещения без повреждения стеновых фундаментных блоков.

Каждый последующий ряд необходимо укладывать со смещением, по принципу кирпичной кладки. То есть вертикальный шов верхнего блока располагается строго посредине нижнего, для угловых элементов используется метод перехлеста. Толщина цементного раствора между рядами составляет 1,5 см, при недостаточной перевязке проводится армирование сеткой или прутьями.

Также рекомендуется сделать усиление фундамента из блоков металлом при строительстве на пучинистом грунте. По аналогии с первым рядом каждый последующий проверяется на отклонение уровня по горизонтали и вертикали, все пустоты заполняются раствором (последнее является важнейшим нюансом технологии).

В некоторых случаях разрешается строительство прерывистого основания (при подходящих условиях грунта, облегченной кладке и отсутствии подвала). Но максимально допустимый промежуток между ФБС не должен превышать 70 см. Такой вариант позволяет экономить до 20 % стройматериалов, но его нельзя применять при строительстве здания с числом этажей больше 2.

В идеале выбирают длинные блоки, подходящие по схеме фундамента. После застывания раствора приступают к гидроизоляционным работам, в данном случае обмазочным, верхний ряд закрывается рубероидом. При интенсивном промерзании грунта требуется дополнительное утепление основания, чаще всего пенопластом или экструдированным пенополистиролом, приступать к возведению стен разрешается через 1 месяц.

Как правильно укладывать однорядную конструкцию?

Для легких построек достаточно простого мелкозаглубленного фундамента из ФБС, но при риске смещения (в условиях пучинистого грунта) следует сделать его усиление. С этой целью траншея углубляется на 40 см, на дно засыпается подушка в 30 см из щебня твердых пород и песка. Затем делается заливка бетонной стяжки, толщиной не менее 10 см, с армированием.

Укладывать фундаментные блоки допускается только после застывания раствора, сбоку они обмазываются битумом, сверху проводится монтаж еще одного бетонного монолита с армирующим каркасом. Обязательным условием при строительстве однорядного основания является утепление отмостки.

• Покупка у непроверенного производителя.
• Отсутствие обмазочной гидроизоляции.
• Строительство прерывистого фундамента в зданиях с подвалом.
• Возведение конструкции без учета будущих коммуникаций.

Советы и рекомендации

Основное преимущество ФБС связано с высокой скоростью строительства фундамента, использование максимально длинных блоков считается оптимальным (до 2,38 м). В этом случае конструкция становится более монолитной и сокращается время задействования дорогой подъемной техники.

Уплотнять фундамент следует поэтапно, для засыпки хорошо подходит речной песок, каждый слой рекомендуют смачивать и утрамбовывать. На пучинистых грунтах нецелесообразно углублять конструкцию, но всячески усиливают ее теплоизоляционные свойства (путем армирования, утепления основания и отмостки).

Ленточный фундамент из бетонных блоков ФБС для бани

Ленточный фундамент под капитальные стены быстрее монтировать из блоков ФБС

В строительстве очень распространена конструкция сборного ленточного фундамента из блоков марки ФБС.

Конструкция фундамента из блоков ФБС раньше применялась повсеместно при строительстве многоэтажных жилых домов. Удобно,быстро. Поэтому и отрасль по изготовлению таких блоков в Советские времена очень быстро заняла свою нишу.

При строительстве многоэтажных домов на строительной площадке обязательно применялась строительная техника и строительные краны на период строительства объекта закреплялись за данной строительной площадкой. В отличии от современной организации строительства,сейчас строительной техникой обладают не все подрядные организации и зачастую необходимые строительные машины берутся в аренду с почасовой оплатой.

Почему вопрос о стоимости строительных машин стоит так остро при строительстве фундамента из блоков? Потому что блоки ФБС,хотя и имеют несколько типоразмеров,но все они требуют использования техники при их монтаже. А стоимость аренды крана за час работы не маленькая.

Бетонные блоки для фундамента

Бетонные блоки для фундамента марки ФБС почему-то всегда называют бетонными,хотя при их изготовлении применяется небольшое армирование.

Аббревиатура ФБС расшифровываются,как фундаментные блоки стеновые. Они предназначены для стен подвалов,потому что зачастую такой фундамент закладывают на глубину промерзания грунта или сразу с целью строительства подвала под зданием. Поэтому стены из блоков ФБС являются по совместительству и фундаментом и стенами подвала жилого дома или здания любого другого назначения.

Размеры бетонных блоков для фундамента

марка и размеры бетонных блоков ФБС

Строительная промышленность выпускает достаточно обширный сортамент блоков ФБС по толщине и по размерам.

По толщине фундаментные блоки выбираются в зависимости от толщины стены стен здания.Допускается применение толщины блоков меньше,чем толщина стены,но не намного. Если сомневаетесь,то лучше выбрать шире,чем уже. Например, толщина будущих кирпичных стен дома будет 640мм,а блоки монтируются толщиной 600м. На 20мм с каждой стороны блока кирпичная кладка будет нависать.

А по типоразмеру при монтаже применяются вся номенклатура,потому что их укладка должна производится с перевязкой швов,а также в зависимости от размера фундамента.

Например, размер фундамента 9 м, значит в один ряд уместятся следующие блоки:

• ФБС24-6-6- 3шт
• ФБС12-6-6-1шт
• оставшиеся 600мм сделать монолиную вставку
• или есть другой вариант: вместо ФБС 12-6-6 взять ФБС9-6-6 2шт,тогда не нужно будет делать замоноличивание.

Таким образом ,обычно и рассчитывается количество и типоразмеры ФБС,в зависимости от размера фундамента и ширины стены.

Применение блоков ФБС в строительстве достаточное обширное:

1. ленточные фундаменты многоэтажных зданий
2. ленточные фундаменты малоэтажных домов с подвалом
3. ленточные фундаменты под баню или гараж
4. теплофикационные камеры при строительстве теплотрасс
5. надземные одиночные фундаменты для прокладки надземных теплотрасс

Фундамент ленточный из блоков

Фундамент ленточный из блоков в частном строительстве устраивается:

1. для малоэтажного дома с капитальными стенами(кирпич,газоблок) с заложением подошвы фундамента на глубину промерзания грунтов
2. для малоэтажного деревянного дома или бани с подвалом или без подвала с заложением подошвы фундамента на глубину промерзания грунтов
3. для любого одноэтажного строения(дома,бани,гаража) без подвала,как мелкозаглубленный фундамент

При строительстве любой конструкции фундамента необходимо отталкиваться от грунтов.

Фундамент ленточный из блоков ФБС можно сделать при любом виде грунтов,только необходимо будет применить соответствующие конструктивные мероприятия в зависимости от вида грунта и уровня грунтовых вод.

Например, вы хотите построить деревянный дом с баней,да еще с подвалом. Это достаточно большое сооружение.

Если у вас песчаные или скальные(с щебнем,гравием) грунты и уровень грунтовых вод ниже отметки -3м ,то без проблем,конструкция ленточного фундамента из блоков-это ваше наиболее оптимальное решение.

Данные грунты -не пучинистые,то при таких грунтовых условиях возможно устройство полноценного подвального помещения из блоков ФБС, которое всегда будет сухим.

Если у вас глинистые или суглинистые грунты и с высоким уровнем грунтовых вод,например,на отметке 1м ниже уровня земли ,то вам нужно очень хорошо подумать,прежде,чем делать фундаменты из ФБС,так как в подвале придется делать гидроизоляцию от просачивания грунтовых вод. А глинистые грунты являются пучинистыми и поэтому придется делать:

1. монолитные пояса по подошве фундамента и по верху фундамента,чтобы укрепить расположенную в середине между монолитными поясами кладка из ФБС.
2. все пазухи фундамента по периметру здания засыпать среднезернистым песком,который является непучинистым грунтом
3. боковую поверхность фундамента,соприкасающуюся с грунтом обмазать битумом,тем самым уменьшив боковые силы выпучивания
4. в современном строительстве применяется еще такое конструктивное решение,как уменьшение промерзание грунта за счет устройства по периметру сооружения утепленной отмостки

Фундамент для бани из блоков

• песчано-гравийная подущка толщиной 300мм
• подготовка под блоки толщиной 100мм из монолитного бетона с армированием
• укладка бетонных блоков на слой цементного раствора с заполнением вертикальных швов между блоками раствором
• монолитный армированный пояс поверху ряда блоков высотой 100-200мм
• обмазка боковых сторон битумом
• засыпка пазух фундамента песком шириной 100-300мм
• утепленная отмостка

1. Меньшая вероятность деформации под воздействием сил пучения грунта
2. Большая конструктивная жесткость фундамента

Устройство фундаментов из блоков ФБС

бетонные блоки ФБС кладут с перевязкой вертикальных швов

Для устройства фундаментов из блоков ФБС лучше всего нанять профессионалов,у которых есть строительная техника.

Технология устройства фундаментов из блоков ФБС следующая:

1. выкапывание котлована на глубину промерзания грунта или на глубину высоты подвала с добавлением высоты конструкции пола подвала. Ширина котлована должна быть больше размеров фундамента настолько,чтобы можно было комфортно монтировать блоки.
2. зачистка днища котлована или зачистка днища траншей под фундаментные блоки с выравниванием горизонтальности и измерением проектной отметки заложения подошвы фундамента.
3. устройство подготовки под фундамент: песчаной или монолитной,в зависимости от типа грунта,его несущей способности и уровня грунтовых вод.
4. укладка фундаментных плит(подушек ФЛ) под ФБС,которые увеличивают площадь основания фундамента.Их можно укладывать сплошной лентой или прерывистой,в зависимости от надземной нагрузки на фундамент.Для малоэтажного строительства фундаментные плиты можно заменить на монолитную плиту с армированием. Возможно для малоэтажного строительства устройство фундамента из блоков ФБС без устройства уширения подошвы,то есть без применения фундаментных плит. Все определяется расчетом и грунтовыми условиями.
5. Монтаж фундаментных блоков ФБС согласно чертежам и схемам расположения с перевязкой вертикальных швов(по середине блоков). Укладка блоков производится на цементный раствор с заполнением вертикальных швов.
6. Устройство монолитных участков между блоками согласно чертежам и закладка гильз для коммуникаций.
7. Устройство по горизонтальной поверхности блоков верхнего ряда оклеечной гидроизоляции из рубероида
8. Обмазка битумом за 2 раза всех боковых поверхностей фундамента,которые в дальнейшем будут засыпаться и соприкасаться с грунтом
9. Обратная засыпка пазух фундамента местным грунтом или песком,в зависимости от пучинистости грунта и от проектных решений.

Как построить фундамент из блоков

Как построить фундамент под баню из блоков ФБС на вашем участке?

Если вам не нужен подвал,если у вас есть дармовые блоки ФБС, а грунт не сильно пучинистый, но он все-таки промерзает и весной взбухает,то можно сотворить под сруб бани не заглубленный фундамент.

Поскольку сруб все-таки конструкция достаточно жесткая по сравнению с кирпичной кладкой стен,под которую обязательно требуется ленточный фундамент.

Поскольку под сруб,в принципе,достаточно столбчатых фундаментов по углам сруба,а устройство монолитного ленточного фундамента приходится делать из-за пучинистости грунта.

На практике опробована конструкция под деревянную баню совсем не заглубленного фундамента. Раз фундамент не заглублен в грунт,то на него не действуют боковые силы морозного пучения. А подошвенные силы пучения можно нейтрализовать за счет устройства толстой песчано-гравийной подушки.

Выполняете строительство не заглубленного фундамента в следующей последовательности:

1. выкопать траншею по размерам фундамента шириной на 200 мм больше подошвы ваших блоков ФБС на глубину 300-500мм в зависимости от силы пучения грунта. Ширину подушки можно сделать больше,если грунты совсем слабые,чтобы распределить нагрузку от подошвы блоков ФБС.
2. заполнить траншею ПГС(песчано-гравийная смесь) на всю высоту до уровня земли
3. уплотнить полученную подушку из ПГС
4. монтировать блоки ФБС на подушку из ПГС на отметке уровня земли (не заглубляя блоки). С каждой стороны уложенного блока подушка из ПГС должна быть шире на 100мм.
5. выполнить по поверхности блоков гидроизоляцию из рубероида

Как видите,при такой конструкции фундамента не надо засыпать пазухи песком и не нужно обмазывать битумом от сил морозного пучения. Уже можно исключить две операции. И все же,если вы сомневаетесь,то по верху можно сделать невысокий (100мм) монолитный армированный пояс.

В заключение: фундамент из блоков ФБС показан при строительстве подвала. Если подвала нет,то для бани или гаража при ровном рельефе наиболее подходит мелкозаглубленный монолитный фундамент,а при большом перепаде рельефа или очень слабых грунтах-однозначно выбирайте свайный фундамент.

Как рассчитать количество фбс?

Для расчета количества ФБС (Фундаментных блоков с углублением) необходимо выполнить следующие шаги:

1. Определите необходимое количество блоков для всего фундамента, опираясь на проект дома или другого здания, на который будет устанавливаться фундамент.

2. Рассчитайте количество блоков для каждого ряда фундамента, исходя из размеров блоков и ширины ряда. Обычно размеры ФБС составляют 390 мм x 190 мм x 190 мм. Ширина ряда может быть разной в зависимости от условий и требований проекта.

3. Вычислите количество блоков, необходимых для углублений (колодцев) в фундаменте. Размеры и количество колодцев также зависят от проекта.

4. Сложите все вычисленные значения, чтобы получить общее количество ФБС, необходимых для фундамента.

При расчете необходимо учитывать, что ФБС могут иметь различную грузоподъемность в зависимости от их размеров и маркировки. Также необходимо учитывать местные условия, такие как грунтовые и климатические условия, которые могут влиять на выбор и количество ФБС для фундамента.
