Своё название ижорский гараж получил от металлургического и молотового производства, заложенного на реке Ижоре ещё Петром I.

Продукция завода всегда была значимой и масштабной: металлические части для первого российского флота, броня для танков и военных кораблей, нефтегазовое оборудование.

Содержание

Ижорский гараж

Особенности

Комплектация

Достоинства и недостатки бескаркасной конструкции

Варианты сборки

Как продлить долговечность ЛСТК?

И только гараж был приятным пустяком для радости многих поколений автолюбителей.

Ижорский гараж

Послевоенное возрождение металлургического и механосборочного производства в Колпино было нацелено на восстановление страны и выполнение государственных заказов. Среди насущных потребностей населения того времени был и гараж для частных автомобилей, парк которых активно пополнялся.

На окраинах городов создавались коллективные автостоянки (КАС), гаражи устанавливали в городских дворах и на приусадебных участках. Надёжная, удобная для перевозки сборно-разборная конструкция везде была предпочтительной.

С 50-х годов 20 века и на европейской части страны, и за Уралом появилось множество предприятий, выпускающих гаражи такого вида под названием «ижорский», которое теперь уже рассматривается как бренд. Новые производители вносили свои инновационные дополнения в конструкцию, но неизменным оставались габариты и набор комплектующих элементов.

Особенности

материал: холоднокатаная сталь толщиной от 1,5 до 3мм.;
обработка сборных элементов: штамповка с отгибом кромок;
болтовое соединение изнутри — 4 болта М12 на каждый стык;
двустороннее покрытие грунтовкой ГФ-021.

Справка: Поскольку у такого гаража нет каркаса, несущие нагрузки принимают на себя стены. Под воздействием этих нагрузок крепёж, вытягиваясь, ослабевает и требует постоянного подкручивания.

Ижорский гараж размеры и вес:

габариты бокса: 3х6х2м (высота под конёк двускатной крыши – 2,6м). Встречаются изделия шириной 3,3м, а длиной — 7м.;
вес — 1200-1300кг (вписывается в стандарт грузоподъёмности «Газели»).

Комплектация

Современные производители этого вида гаража упаковывают все элементы конструкции в полиэтилен и сопровождают инструкцией по сборке. В комплект семи секционного гаража входят:

Стеновые секции:

прямые с загнутыми с двух сторон кромками — 13 шт;
торцевые (кромка загнута с одной стороны) — 2 шт;
усиленные уголком и с петлями для ворот — 2шт.

Воротные секции — 3шт.

Углы для раскрепления ворот (50х50) — 2шт.

Фронтонные секции4 шт.

Кровельные панели — 14 шт.

Всего: 34 металлических листа и крепёж.

Сборный ижорский металлический гараж рассчитан на отечественные малолитражки без обслуживания автомобиля внутри помещения. Попытка увеличить его длину решается путём приобретения дополнительных стеновых и кровельных секций. Увеличение ширины потребует кардинальной переделки всего перекрытия и рамы ворот, что экономически не выгодно.

Достоинства и недостатки бескаркасной конструкции

Возможность транспортировки, перемещения на участке, складирования и хранения.
Простота и скорость сборки.
Повышенная прочность стеновых и фронтонных секций за счёт тисненого рельефа.
Такая конструкция может обходиться без капитального фундамента.
Изделие отлично справляется с функциями хозяйственного и складского помещения для инвентаря, снегоуборочной техники, мотоблоков, вело и мототранспорта.
Естественная вентиляция через щели противостоит возникновения конденсата.
Допустимо применение комбинированных технологий сборки (болтовое соединение и сварка).
Допустим фрагментарный ремонт с заменой секций.
Прочность и долговечность.
Это один из самых дешёвых видов гаража.

К сведению: На сайтах объявлений по купле-продаже встречаются раритеты сборно-разборных гаражей производства Ижорского завода из бронированной стали с тиснёным логотипом и датой выпуска — 1952 год.

Но ничто не бывает безупречным. У ижорского детища, как показало время, есть свои недостатки:

Ограниченность внутреннего пространства, которая не позволяет создать рабочее место в гараже, и даже просто утеплить его изнутри, не создав трудности для размещения авто.
Для современных моделей автомобилей, таких, как Mitsubishi Pajero, пространство сборной капсулы не технологично.
При усадке грунта щитовая конструкция начинает «играть», что осложняет демонтаж в случае необходимости.
Если конструкция не поднята над землёй, — её разрушает коррозия.
Транспортное средство в таком гараже не защищено от перепадов температур и сырости от земли.
Листовая сталь стен — сомнительная защита от проникновения злоумышленников.
Ижорский гараж по прочности и надёжности уступает поколению каркасных конструкций.

Узкие пеналы из лёгких стальных тонкостенных конструкций (ЛСТК ижорской модели) закончили своё триумфальное распространение в 70-х годах прошлого века. Однако, они способствовали появлению инновационных идей по созданию сборно-разборных конструкций из сэндвич-панелей на металлическом каркасе.

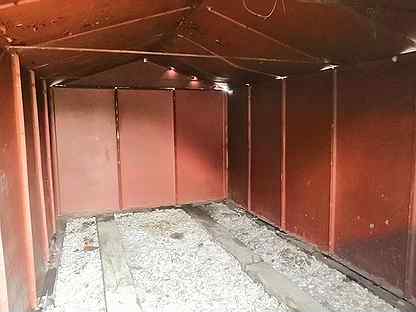

Фото ижорского гаража:

Варианты сборки

Как собрать ижорский гараж? Для монтажа желательно иметь напарника, но реально обойтись и собственными силами, если соблюдать определённую последовательность сборки. Для работ понадобится следующий инструмент:

слесарный молоток;
кувалда;
бородок слесарный;
накидной или коликовый гаечный ключ.

Для подготовки площадки и основы под гараж могут понадобиться:

лопата штыковая и совковая;
скобы (если основа из шпал);
сварочный аппарат (если основа из трубы).

Ижорский гараж — инструкция по сборке:

1-ый способ. Сборку металлического гаража ведут два человека:

собирают секции торцевой стенки;
одновременно собирают боковые стенки;
стены накрывают крышей;
устанавливают ворота.

2-ой способ. Возведение разборного гаража своими руками:

монтаж ведётся от задней стенки;
к торцу с фронтоном добавляют 2 панели боковых стен, и следом — 2 секции крыши;
так последовательно двигаются к воротам.

Важно: Фронтоны крепят с листами крыши болтами, гайками наружу. Чтобы отверстия под крепёж совместились, наживление болтов и подгон остальных отверстий с помощью прутка проводят последовательно.

Как продлить долговечность ЛСТК?

Условий несколько:

Выровнять и утрамбовать площадку, засыпав её слоем песка и гравия (20см).
Поднять основание конструкции на 30-40 см над землёй.
Промазать битумным герметиком нижнюю часть секций.

Правильный выбор места для гаража может существенно улучшить условия хранения транспортного средства. Площадка должна быть на возвышенности и гарантирована от затопления талыми или дождевыми водами. Горизонтальность плоскости выверяют строительным уровнем. Песок и гравий выполняют функцию дренажа.

Для устойчивости конструкции на отсыпку из гравия можно по периметру основания гаража положить железнодорожные шпалы. Чтобы обеспечить жёсткость основания, шпалы соединяют между собой металлическими скобами, особо тщательно фиксируя углы. Под основание секций кладут рулонный герметик, и крепят сборку к шпалам с помощью гвоздей. 2 шпалы внутри гаража формируют место стоянки.
Основание сваривают из профилированной трубы 60х30 при толщине 2мм.

Для прочности конструкции используют внутренние горизонтальные раскосы, приваренные по углам.

Соединение трубной рамы с основанием гаража может быть как разъёмным, так и неразъёмным. Трубное основание гаража укладывают на рулонный герметик и обмазывают битумной мастикой.

Для опоры используют бетонные или керамзитовые блоки. Они могут быть уложены по периметру, по типу использования шпал, или их заглубляют в землю по принципу столбчатого фундамента.
Создание плитного фундамента — самый надёжный способ увеличить эксплуатационную долговечность строения. Но материальные затраты на такой фундамент неоправданно увеличивают стоимость всего сооружения.

Для облагораживания внутреннего пространства умельцы используют вагонку для стен или напыление из жидкой резины, а полы поверх стяжки покрывают линолеумом. Чтобы листы кровли не прогибались, между кромок вставляют листовой пластик толщиной 4 мм. Таким пластиком можно укрепить, если не утеплить, и стеновые секции.

Принципиальные достоинства конструкции и славное имя предприятия, которое её создало, не дают исчезнуть из предложений производителей ижорскому гаражу.

Источник

Содержание статьи

Железному коню − железный гараж
- Конструкция и параметры
- Составные элементы
Все «за» и «против» покупки ижорского гаража
Самостоятельная работа с гаражной конструкцией
- Сборка ижорского гаража
- Перевозка ижорского гаража

Гараж ижорский

Сегодня, среди разнообразия гаражных конструкций, ижорский гараж занимает почетное место. Спустя десятилетия, он не потерял своей популярности и все также остается любимым многими автовладельцами, да и простыми мастерами, которые часы напролет проводят за любым хобби.

Сегодняшнюю публикацию посветим ижорскому гаражу, с которым у многих ассоциируется босоногое детство, и с одного взгляда на него, накатывает ностальгия по первому авто.

Железному коню − железный гараж

Металлический ижорский гараж

Гараж ижорский – странное название и для некоторых остается загадкой. Это вовсе не тип постройки и самой конструкции, как может показаться на первый взгляд. Свое громкое название он получил по месту происхождения – г. Ижоры. В нем еще при Великом Петре I было заложено металлургическое и молотовое производство, дававшее стране вооружение и прочую тяжелую технику.

В 50−х годах начали серийно выпускаться подобные металлические гаражи. Практически все, у кого было авто, становились обладателями такого гаража.

Строились целые гаражные кооперативы именно из таких металлических бескаркасных конструкций. И по сегодняшний день многие пользуются ижорским гаражами, и даже приобретают новые постройки такой конструкции, сохраняющие свои неизменные особенности.

Конструкция и параметры

Ижорские гаражи

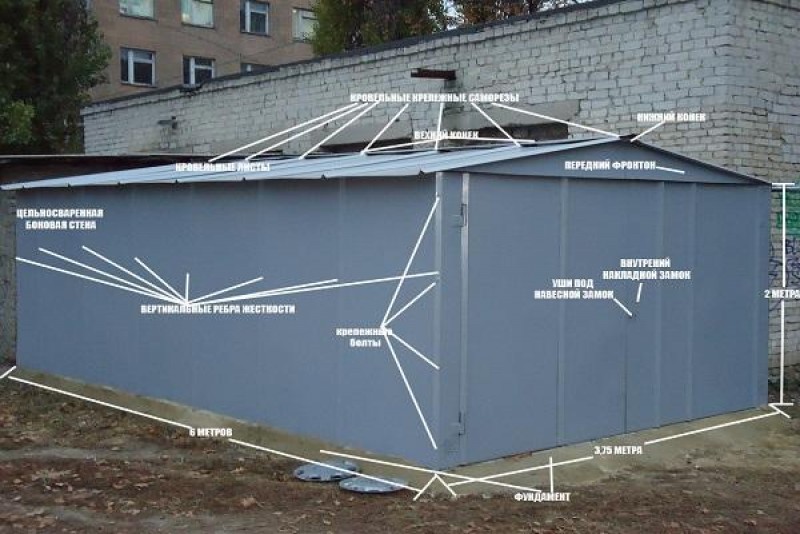

Подобный тип гаража представляет собой бескаркасную металлическую сборно−разборную конструкцию. Изготавливается она из стали холодного катания. Толщина стенок может варьироваться от 1 до 3 см. Крепятся все сборные элементы болтовым внутренним соединением, на каждый стык по 4 болта М12.

Но крепления со временем расшатываются, так как у гаражной конструкции нет несущего каркаса и большая нагрузка приходится на сами стены. Конечно, сам гараж не развалится, но станет хлипким и будет «ходить ходуном». Оптимальное решение подобной проблемы – периодическая подкрутка болтов или соединения составных частей сваркой.

Подобная постройка имеет стандартные для своей конструкции размеры: 3 х 6 х 2 метра. Реже встречаются гаражи длиной 7 метров, а шириной 3,5 метра. Вес ижорского гаража может варьироваться в небольших пределах – 1200−1300 кг. Это небольшая масса, поэтому ижорский гараж на вывоз очень удобен.

Составные элементы

Гараж ижорский в разобранном виде

Гараж ижорский можно сравнить с конструктором. Это полностью разборная конструкция.

Сегодня она приобретается также и в разобранном виде, при этом каждая деталь имеет отдельную полиэтиленовую упаковку:

Комплект стеновых секций. Их количество в зависимости от размера может варьироваться. Представляют собой металлические панели разного размера.
Металлические ворота.
Угловые элементы для монтажа ворот.
Кровельные и фронтонные панели.

Стеновые секции гаража

Такой стандартный набор для гаража предусматривает только хранение авто небольших размеров. В нем просто негде будет развернуться при его обслуживании и прочих хозяйственных операциях. Но существует возможность увеличения гаража методом «наращивания» дополнительных секций и кровли.

При этом требуется капитальная переделка конструкции, что не совсем удобно, да и под силу подобная процедура будет не каждому. Проще купить еще один такой гараж, собрать рядом со старым и сделать дверь в стеновых прилегающих секциях.

Все «за» и «против» покупки ижорского гаража

Модель ижорского гаража

Сегодня производители предлагают к продаже множество разнообразных гаражных конструкций. Так стоит ли покупать именно ижорский гараж?

Рассмотрим основные его преимущества:

Мобильность – его довольно легко собирать и разбирать, а перевозка не занимает много времени (см. Перевозка гаражей: что нужно знать о транспортировке). Цена на подобную услугу ниже, нежели на транспортировку неразборной конструкции.
Компактность хранения. Больше не нужен гараж? Просто разберите его и уберите в укромное место. Для его хранения не нужно особых условий и много площади.
Прочность конструкции. Хотя у такого гаража отсутствует каркас, сам он довольно прочный.
Естественная вентиляция. Сквозь щели происходит прекрасная циркуляция воздуха и вывод влаги.
Возможность самостоятельного ремонта и сборки с помощью сварки.
Самый дешевый вид гаража.

На фото гараж ижорский современного типа

Но при всех видимых преимуществах, у подобной гаражной постройки существуют и недостатки:

Ограниченное пространство. Как уже упоминалось, в таком гараже может поместить только небольшой автомобиль. Места для всяких стеллажей просто нет.
Подверженность коррозии. Любой металл «съедает» коррозия. Это просто дело времени. Такая участь ждет любой ижорский гараж, и в первую очередь тот, который стоит прямо на земле. Поэтому желательно для него устраивать небольшой фундамент (см. Какой нужен фундамент для гаража: определяем и делаем).
Неблагоприятный микроклимат. Стальная постройка сильно нагревается летом и промерзает зимой, защищая машину разве что от сильного ветра. Как известно, перепады температур и влажность − главные враги любого автомобиля.
Возможность взлома присутствует при использовании любого типа гаража, но именно для ижорского — она больше. Злоумышленник может просто взломать спилить замок и проникнуть внутрь, как ни в чем не бывало.

Хотя преимущества такого гаража «на лицо», он по прочности проигрывает многим каркасным постройкам современной модификации. Они надежнее, просторнее и теплее.

Самостоятельная работа с гаражной конструкцией

Металлический гараж

Взвесили все аргументы за и против покупки именно такого гаража? Решились приобрести подобную постройку? Тогда просто необходимо знать, как собирается подобный гараж.

Сборка ижорского гаража

Инструкция к сборке миниатюрной модели ижорского гаража

К новым заводским комплектующим обязательно прилагается подробная инструкция по сборке. Ну, а у кого таковой нет, рассмотрим пошагово, как это сделать своими руками.

Перед началом работ нужно вооружиться такими инструментами:

бородок и молоток слесарный;
гаечный ключ;
кувалда;
лопата;
скобы для шпальной основы или сварочный аппарат для труб.

Внимание! Перед сборкой обязательно подготовьте свободную площадку, для удобства проведения работ и верного крепежа деталей.

Итак:

Шаг 1. Монтируется основа. Чаще всего для нее берут обычные шпалы. Если поставить гараж без «фундамента», то хранить машину будет нельзя. Собранная постройка будет служить хозяйственным помещением.
Шаг 2. На подготовленную площадку укладывается воротная секция внутренней стороной вверх. К ней надежно присоединяются передние части и фронтон.
Шаг 3. К лицевым панелям крепко привинчиваются первые боковые панели – по одной штуке с каждой стороны.
Шаг 4. Производится сборка всех фронтов и ферм.
Шаг 5. Аналогично сборки воротной стороны гаража, производится монтаж задней стенки с уже собранным фронтоном.
Шаг 6. К задней части гаража присоединяются болтовым соединением боковые панели.
Шаг 7. Когда сборка передней и задней части по отдельности завершена, нужно их соединить.
Шаг 8. Произведите монтаж ферм по стяжкам.
Шаг 9. После установки коробки гаража обязательно проверьте его диагонали. Если они соответствуют параметрам, продолжайте работу дальше. В случае перекоса, выявите причину и сделайте крепление верно.
Шаг 10. Произведите монтаж кровельных листов пресс шайбами и проверьте диагонали получившегося гаража.
Шаг 11. На стальную основу крыши устанавливают конек с помощью кровельных крепежей.
Шаг 12. Ворота одеваются на петли и проверяются на правильность открывания и отсутствия перекосов.
Шаг 13. Гараж монтируется анкерами к устроенному фундаменту.

Видео в этой статье подробнее расскажет, как можно быстро и правильно собрать подобную конструкцию гаража:

Гараж, обшитый вагонкой внутри

Если планируется постоянно хранить авто в гараже, то желательно произвести его обшивку внутри. Для этих целей прекрасно подойдет обычная вагонка, ДВП или OSB.

Обшивка стен гаража листами ДВП

Перевозка ижорского гаража

Гараж ижорский на вывоз

Как уже говорилось, ижорский гараж вес имеет небольшой, который не доходит и до полутора тонны. Поэтому и перевозка не доставляет особых хлопот. Как правило, он транспортируется в разобранном виде в обычной грузовой «Газели». Если по каким−то причинам его разборка не представляется возможной, то с помощью манипулятора, он поднимается и грузится на платформу. Металлическая постройка надежно крепиться монтажными ремнями.

Внимание! Если перевозка гаража будет происходить в не разборном виде, то обязательно нужны будут разрешительные документа от ГАИ. Если гараж увеличенного типа, то возможно, придется оплачивать дополнительно и обязательное сопровождение сотрудников ГАИ.

Если планируете перевозить гараж полностью, да еще и со всем его драгоценным имуществом, накопленным за многие лета, то об этом нужно заранее предупредить компанию по грузоперевозкам. Там вам выделят машину с большей грузоподъемностью.

Ижорский гараж – это настоящий отечественный бренд, который стал воплощением целой эпохи. Пусть, сегодня существуют конструкции надежнее, но такие металлические постройки еще не скоро выйдут из моды. Ведь если гараж станет ненужным, его просто можно сдать на металлолом и получить за него хорошее вознаграждение.

Источник

Сегодня расскажем в этой статье о таком очень необходимом сооружении, как металлический гараж. Разберемся в критериях выбора, как его устанавливать и собирать, как проводится обшивка и утепление гаража. Разберетесь в полученной информации – будете понимать что, как и почему делают мастера, которым доверили сооружение этой конструкции и будете «в теме» при обсуждении деталей.

Металлический гараж с двускатной крышей

Источник farpost.ru

Критерии выбора

Начнем с того, что на рынке присутствует достаточно большое количество производителей, которые предлагают каркасные гаражи из металла разных размеров и форм. Изделия полностью комплектуются всем необходимым. К ним обязательно прилагается инструкция, по которой легко собрать гараж.

Собрать эту постройку можно за один день, если ее конструкция на самом деле качественно изготовлена. А детали между собой подогнаны точно. К тому же производители сегодня предлагают услугу изготовления гаража на заказ. То есть даете им размеры с площадки, где запланировано сооружение гаража, и производитель точно под эти размеры изготовит металлическую конструкцию. Но у таких гаражей есть существенный недостаток – высокая цена, практически точно такая же, как у автомобиля, который планируется ставить в это строение. Сегодня самый дешевый гараж стоит в пределах 70000-80000 рублей.

Металлический гараж на заказ с односкатной крышей

Источник es.decoratex.biz

Можно воспользоваться другим вариантом стать хозяином гаража из металлокаркаса. Купить готовый, только бывший в употреблении. Объявлений в газетах, на интернет досках огромное количество. Здесь и цена в два-три раза меньше, но надо осознавать, что кроме приемлемой стоимости покупателя могут ждать и другие «сюрпризы». К примеру:

Продается разборный гараж из металла без места, то есть стальная конструкция есть, но нет разрешения на его установление. К тому же покупателю самому еще придется перевезти его, а в некоторых случаях разобрать, и уж точно собрать. Самое сложное – разборка. За долгое время эксплуатации крепежные изделия покрылись ржавчиной, и открутить, к примеру, болты будет не так просто.
Гараж долгое время стоит на открытом воздухе, и в процессе эксплуатации наблюдается старение металла и его усталость. Это не только ржавчина. Это деформация узлов и деталей, так что придется приложить много сил на стыковку их точно по схеме.
Самый неприятный третий вариант покупки – мошенничество. То есть вот он гараж, берите и перевозите, только вперед заплатите деньги. А потом оказывается, что продавец никакого отношения к этому гаражу не имеет, то есть он не является его владельцем. А может оказаться так, что продавец с владельцем в одной мошеннической связке.

Гараж металлический в разобранном виде

Источник skopelitissa.com

И последний вариант стать обладателем железного гаража – приобрести необходимый материал, пригласить мастеров, которые его изготовят сами. Здесь выгода явная, потому что на рынке можно найти материалы по приемлемой цене, договориться с мастерами по оплате их услуг, и полностью контролировать процесс изготовления и монтажа.

Видео описание

На что надо обратить внимание, выбирая готовый б/у металлический гараж, смотрите в видео:

Металлический гараж

Кстати, насчет материала. Во-первых, у рачительного хозяина после строительства дачи или загородного дома всегда остаются отходы металлического профиля, которые он не выкидывает. Их использовать тоже можно. Если гараж будет всегда под присмотром, то для его сооружения рекомендуется использовать материалы обшивки с низкими прочностными характеристиками. А это скажется на понижении себестоимости постройки. К примеру, вместо листового железа толщиною 2-3 мм использовать профнастил толщиною 0,7-1 мм.

К тому же хозяин совместно с приглашенными мастерами сам может определить размеры конструкции, тип ее крыши, вид теплоизоляционного материала и внутренней обшивки. И все это подогнать под бюджет, выделенный для строительства металлического гаража.

Недорогой гараж из профилированных листов

Источник garazhtyt.ru

Размеры гаража

Не будем вдаваться в философские рассуждения об огромном разнообразии гаражных габаритов. Просто обозначим минимальные и самые удобные для одной машины. Итак, длина 6 м, ширина 4 м, высота ворот – 1,8-2,0 м, хотя последний параметр зависит от роста хозяина. Но меньше 1,8 м делать не рекомендуется.

Теперь форма крыши. Здесь два варианта: одно- или двускатная. Первая дешевле, потому что на нее расходуется меньше материала.

Оптимальные размеры для гаражной конструкции в одну машину

Источник pro-arte.pl

Технология изготовления и сборки металлического гаража

Начнем не с изготовления, а с подготовки основания. Не будем в статье рассматривать гараж, под которым сооружается подвал или делается в полу смотровая яма. Нас интересует именно сам гараж из металлоконструкций, поэтому в качестве основания используем плитный фундамент. Вот технология его заливки:

по размерам выкапывают котлован глубиною 30 см;
в него засыпают слой песка и щебня до краев;
устанавливают по периметру опалубку из досок шириною 100 мм;
укладывают на подставки решетку из стальной арматуры диаметром 10-12 мм, размеры ячеек – 20х20 см;
заливают бетонный раствор до краев опалубки;
последнюю демонтируют через 7 дней;
нагружать фундамент можно через 28 дней.

Плитный фундамент под гараж

Источник fundament-pro.ru

Сборка каркаса

Пока фундамент сохнет, начинают изготавливать каркас гаража. Его собирают или из стального уголка, или из профильной трубы, или из оцинкованных профилей, на который монтируют гипсокартон. Последний вариант используется лишь в том случае, если в качестве обшивки будет применен профнастил. Мы расскажем о традиционной каркасной конструкции из уголка, для чего придется приобрести профиль 40х40 или 50х50 мм, который установят на основные узлы: нижняя и верхняя обвязки, угловые стойки. Уголок 32х32 мм нужен будет для сооружения крыши и установки промежуточных стоек.

Видео описание

Последовательность сборки металлического каркаса в видео:

Сборка металлического гаража “Жигули”

И так, наш гараж 4х6 м, поэтому нарезают уголок 50х50 мм под эти размеры. Четыре отрезка по 6 м, четыре по 4 м. Затем четыре стойки по 2 м. Из этих элементов собирают коробку прямо на плитном фундаменте.

В первую очередь собирают на плоскости прямоугольник 6х4 м. Стыки сваривают между собой электросваркой. Оговоримся, что расскажем о том, как производится изготовления металлических гаражей неразборного типа.

Схема сборки гаражной конструкции

Источник stroyfrost.ru

Затем по углам устанавливают стойки, нарезанные по 2 м. Их предварительно выставляют по вертикали. Крепят электросваркой к нижней обвязке. Теперь важный момент: длина 6 м – значительная. Если уложить на две стойки уголок верхней обвязки, то он провиснет. Поэтому в длину гаража еще устанавливают промежуточные стойки с шагом 1 м. Только для этого можно использовать уголок меньшего размера: 35х35 или 40х40 мм. То же самое делают и со стороной строения длиною в 4 м.

На установленные опоры укладывают элементы верхней обвязки. Производится сварка. Обратите внимание, что со стороны установки ворот промежуточные опорные стойки не монтируются. Уголок 50х50 мм длиною 4 м достаточно жесткий, поэтому не провиснет под своей тяжестью.

Формирование крыши

Самый простой вариант – крыша односкатная. Для этого на сооруженной коробке над воротами приваривают вертикально пять отрезков уголка с шагом установки 1 м. Минимальная длина отрезков – 50 см. Их соединяют сверху горизонтальным куском уголка.

После чего замеряют расстояние от уложенного уголка до заднего элемента верхней обшивки. Он должен быть больше 6 м. К размеру прибавляют еще 60 см. Это для свесов спереди и сзади гаража по 30 см. Размер минимальный.

Металлоконструкция под гараж с односкатной крышей

Источник housechief.ru

Из уголка 50х50 мм вырезают стропила расчетной длины количеством 3 штуки. Их укладывают по месту и приваривают. Между собой их соединяют небольшими отрезками, распределяя по длине через каждые 1-2 м.

Если крыша будет двускатной, то сначала собирают фермы на земле в виде равнобедренного треугольника. Чтобы было понятно, о чем идет речь, посмотрите на фото ниже. Это сложные по изготовлению фермы, потому что в них используются перемычки. Для небольшого гаража эти элементы не обязательны. Просто уголки свариваются треугольником. Здесь важно учитывать, что по края постройки фермы должны выступать минимум на 20-30 см с каждой стороны. Если крыша будет покрываться листами стали толщиною 2-3 мм, то свесы формируют ими. Тогда фермы изготавливают строго по размерам гаража, как показано на фото.

Схема фермы для двускатной крыши металлического гаража

Источник andrometa.ru

Итак, если фермы готовы, их устанавливают на коробку каркаса, приваривая к элементам верхней обвязки. Кстати, оптимальный шаг монтажа – 1 м. То есть они должны упираться на вертикальные опорные стойки каркасной конструкции. Остается только сформировать обрешетку. Ее изготавливают из уголка 35х35 мм, укладывая поперек установленных ферм. Шаг установки 1 м.

Теперь надо придать собранной конструкции большей жесткости. Для этого из листа стали вырезают косынки (равнобедренные треугольники с длиною катета 20 см), которые привариваются в местах соединения вертикальных опор и элементов верхней и нижней обвязок.

Обшивка каркаса

Чтобы избежать больших расходов, надо подобрать металлические листы точно под размеры собираемого гаража. В нашем случае оптимально для стен листы размерами 1х2 м, для крыши 1х2,5 м.

Листы просто укладывают на стойки так, чтобы соседние стыковались на опорах. Укладку проводят снаружи гаража, сварку изнутри. Сначала обшивают стены, затем крышу. Сварку проводят точечно с длиною шва до 5 см.

Обшивка стен гаража листовым железом

Источник ural.org

Изготовление и установка ворот

Их собирают отдельно от общей конструкции. Обычно это двустворчатая модель, состоящая из двух одинаковых изделий прямоугольной формы. Для изготовления используется все тот же уголок 50х50 мм. Для нашего гаража придется подготовить восемь отрезков длиною по 2 м. Их собирают в два квадрата. Еще два отрезка необходимы, чтобы создать жесткость конструкции. Их приваривают по одному в каждую створку в вертикальном направлении.

После чего проводят обшивку ворот листами железа, приваривая их к уголкам.
Остается только навесить ворота. Для этого придется купить четыре петли.
Верхние их части (с полостью внутри) приваривают к створкам ворот.
После чего сами ворота поднимают и приставляют к гаражу, выставляя по вертикали и так, чтобы створки плотно закрывались, но между ними оставался маленький зазор. Если есть необходимость, то под створки укладывают небольшие поставки.
Вставляют нижние части петель в верхние и делают отметки на угловых стойках, где их надо приварить. Опытные мастера это делают прямо тут же без разметки.
Остается только приварить к воротам петли под висячий замок или установить внутренний, а также прикрепить ручку.

Изготовление ворот для гаража

Источник ro.decorexpro.com

Утепление гаража

Стоит ли утеплять гараж из металла или нет, каждый решает сам. Если такое решение принято, то вот самый простой и дешевый способ. Для этого потребуются деревянные рейки сечением 50х50 мм, плиты пенополистирола толщиною 50 мм и саморезы по дереву.

Последовательность теплоизоляционного процесса такова:

В уголках (стойках) делают отверстия в полках, которые смотрят внутрь гаража. Шаг – 50 см.
Вставляются в уголки рейки, которые через отверстия крепятся саморезами.
Между рейками укладываются пенополистирольные плиты, приклеиваемые к металлу и древесине специальным монтажным герметиком. Это пена, которая на воздухе не расширяется. Главное – не оставлять между плитами щелей.
Точно также поступают и с утеплением крыши и ворот.
После чего стены, ворота и потолок облицовывают панельным, плитным или листовым материалом, к примеру, вагонкой, пластиковыми панелями, сайдингом, гипсокартоном, фанерой и так далее.

Итак, гараж собран и утеплен, а также отделан изнутри.

Утепление изнутри пенополистирольными плитами

Источник atkterminal.ru

Заключение по теме

Металлический гараж разборный собирается точно по этой же технологии. Только вместо сварки используют болты. По прочности и надежности он не уступает сварному. Его большой плюс – возможность в любой момент разобрать и перенести в другое место. По всем остальным параметрам они одинаковы.

Какой металлический гараж выбрать для постройки?

Этот вопрос важен с той точки зрения, что финансовые возможности у всех разные, и степень доступности того или иного металлического гаража – тоже.

Готовый разборный гараж заводского изготовления — удобно, но, увы, дорого

А. Самый, наверное, удобный с точки зрения возведения, вариант – приобрести готовый заводской комплект, содержащий все детали, необходимые для сборки. Собрать такой металлический гараж своими руками, силами двух-трех человек, используя при этом только самые простые слесарные инструменты – гаечные ключи, отвертки, плоскогубцы, молоток и т.п., несложно и займет совсем немного времени. Безусловно, в том случае, если комплект действительно качественный, изготовленный на современном оборудовании, и все детали точно подогнаны одна к другой.

Комплект разборного гаража обязательно имеет подробную инструкцию по проведению монтажа

Подобные наборы для возведения металлического гаража обязательно сопровождаются подробной инструкцией по сборке, ответственный производитель дает гарантию на качество и подогнанность своего изделия. Удобство еще и в том, что можно «персонифицировать» заказ, то есть дать производителю точные размеры, которые соответствуют участку, выделенному под строительство, и потребностям хозяина. На сайтах некоторых компаний, которые занимаются изготовлением таких металлоизделий, часто имеются специальные встроенные калькуляторы – достаточно ввести габариты – и будет предложен оптимальный вариант конструкции.

Казалось бы – вот оно, решение проблемы! Но вот только, если посмотреть на нынешние цены, то желание приобрести такой гараж может сразу и пропасть. Большая удача, если удастся найти вариант тысяч за 70 ÷ 80. Как правило, гараж стандартного размера в базовой комплектации может стоить не меньше подержанного отечественного автомобиля, «зашкаливая» ценой за сотню тысяч. Понятно, что далеко не каждому среднестатистическому хозяину машины будет по карману подобное приобретение.

«Гаражный калькулятор» на сайте одного из производителей

Б. Можно, конечно, пойти и другим путем: поискать объявления о продаже металлических сборных гаражей б/у– они встречаются в достаточно большом количестве. Цена здесь, конечно, уже пониже, но тоже бывает немалой, доходя порой до 40 ÷ 50 тысяч рублей. Но, кроме этого, покупателя могут ждать и некоторые другие «сюрпризы»:

Приобретение уже послужившего немалый срок металлического гаража для его установки на новом месте — дело весьма рискованное

— Обычно встречается формулировка «металлический разборный гараж б/у без места», и на нового владельца чаще всего возлагается еще и обязанность самому провести разборку и вывоз всех металлоконструкций. А вот разобрать бывает не так и просто – за несколько десятилетий эксплуатации крепежные элементы могут очень сильно проржаветь, а если применять «силовой метод» или резку, то велик риск деформировать детали.

— Следующее – металлические детали наверняка уже получили определенную деформацию просто «от времени», так как сказываются внутренние напряжения и так называемая «усталость металла». Значит, о точной подгонке их между собой уже можно забыть – наверняка при сборке возникнет масса проблем. Это, безусловно, повлияет и на общую прочность вновь собираемой конструкции.

Подгонка деталей, безусловно, уже не та, и чаще всего приходится помучиться при сборке

— И, наконец, статистика показывает, что в этом сегменте рынка часто используются мошеннические схемы, когда злоумышленники продают старый гараж, на который у них нет прав собственности.

Таким образом, надо очень хорошо продумать все мелочи, прежде чем приобретать старый разборный гараж.

В. Наконец, подходим к варианту полностью самостоятельного изготовления гаража. Вот здесь уже все будет зависеть от возможностей и способностей хозяина. Он сам волен выбрать и приобрести по разумной цене материал для возведения каркаса. Не исключено, что некоторые детали можно будет изготовить из «старых запасов», оставшихся после постройки дома или дачи.

Металлический гараж можно полностью построить самостоятельно — от «А» до «Я»

Есть возможность варьирования и с материалом для обшивки стен и кровли. Если гараж будет находиться под практически постоянным присмотром, то вполне можно ограничиться металлическим профнастилом. В случае, когда необходимо более надежное строение, применяю катанный металлический лист 2 ÷ 3 мм, что, безусловно, уже значительно дороже.

Важно и то, что хозяин сам планирует конфигурацию гаража, его размеры по периметру, высоту, тип крыши – все это позволяет точно «подогнать» свой проект под имеющиеся финансовые возможности. Если заводской гаражный комплект приобретается разом, то здесь ничего не мешает провести постепенное накопление необходимых материалов, чтобы уже затем приступить к постройке. Есть возможность самостоятельно определить и технологию возведения – будет ли это сооружение собрано резьбовыми соединениями, или же лучше применить сварку, если есть соответствующие навыки и оборудование.

Одним словом, почему бы не попробовать сделать все самостоятельно? Да, это, безусловно, сложнее, но при должном старании все должно получиться.

Основание для металлического гаража

Место для гаража, наверняка, уже определено, но оно требует соответствующей подготовки.

Первое – необходимо провести разметку, а значит, определиться и с точными размерами будущей постройки. Все зависит от того, рассматривается ли гараж в качестве узкого тесного бокса, позволяющего лишь загнать автомобиль и открыть боковую дверцу, или же там будут предусмотрены элементы «гаражного интерьера» — рабочий верстак, стеллажи или шкафу для запчастей и инструментов и т.п. Большинство хозяев, безусловно, изберет второй вариант,и в таком случае оптимальными видятся размеры 6 × 4 метра.

Оптимальные размеры гаража

Высота ворот – от 1,8 до 2 м, с учетом роста хозяина, чтобы исключить травмирование головы.

Конструкция должна быть установлена на ровное и прочное основание. Оптимальным решение будет возведение специального фундамента. Больших нагрузок со стороны самого гаража не предполагается, то есть сильного заглубления не потребуется.

Заливка ленточного фундамента для гаража

Очень часто предпочтение отдают ленточному фундаменту. Ленту достаточно будет углубить в грунт на 200 ÷ 300 мм, высота цоколя и ширина фундамента– также порядка 200 мм. Такой вариант удобен тем, что уже после возведения гаража внутри можно дополнительной устроить смотровую яму или даже погреб, а затем уже произвести настил любого типа гаражного пола.

Рассматривать со всеми нюансами заливку ленточного фундамента в этой статье нет смысла – все это гораздо подробнее и понятнее изложено в специальной публикации портала.

Металлический гараж можно расположить на монолитной плите

Другой часто используемый вариант – так называемы плавающий или плитный фундамент. В этом случае заливаемая монолитная плита становится не только основанием для гаражной конструкции, но и черновым полом, на который уже, в принципе, можно загонять автомобиль.

Какой бы тип бетонного фундамента ни использовался, его необходимо тщательно выровнять по горизонтали – это значительно облегчит дальнейшую сборку гаража. Заливку ленты или плиты рекомендуется проводить разово, в течение одного дня, чтобы добиться требуемой их монолитности.

Один из вариантов закладных анкеров

Очень важный вопрос – заблаговременная установка и замуровывание в бетон закладных деталей. Это могут быть арматурные штыри диаметром 16 мм, выступающие над фундаментом на 150 ÷ 200 мм, или же применяют специальные закладные анкеры с резьбовой верхней частью. К этим деталям сваркой или резьбовым соединением будет крепиться нижний пояс (обвязка) гаражного каркаса. Таким образом, они должны быть установлены и очень точно позиционированы как минимум по углам конструкции, а если есть такая необходимость – и дополнительно по линии стенок.

Иногда металлический гараж размещают и вовсе без фундамента, например, на уже имеющуюся заасфальтированную или забетонированную площадку. В этом случае крепления обвязочного пояса можно провести забивными анкерами.

Гараж, смонтированный на трубчатых полозьях

Еще одни вариант, когда гараж и вовсе не крепится к поверхности. Так, некоторые мастера устанавливают свою конструкцию на широкие полозья, изготовленные из трубы диаметром более 100 мм. С обеих сторон на полозьях делаются загибы из короткого отрезка трубы, установленного и приваренного под углом, или из отвода соответствующего диаметра. Такой гараж можно разместить на любой твёрдой площадке, например, на слой засыпанной и утрамбованной щебенки. Правда, внутри дополнительно придется делать полы из толстой доски, способной выдержать вес автомобиля. И кроме того, необходимо будет продумать въезднуюаппарель, так как ворота будут возвышаться над уровнем грунта.

Каркас гаража

Необходимые материалы и инструменты

Залог успешного строительства металлического гаража – это надежный и стабильный каркас. Материал для его изготовления может применяться – используют уголки, профильные прямоугольные трубы, и даже оцинкованные профили, которые обычно предназначены для гипсокартонных конструкций.

Для каркаса используют даже оцинкованные профили

Все же, наверное, оптимальный будет применение профильных труб – у них, при относительно небольшой массе, отличные показатели прочности на изгиб, и конструкция получится надежной. Удобство их и в том, что может применяться как сварка, так и резьбовые соединения.

О конструкции каркаса. Здесь точные рекомендации давать сложно – все зависит от размеров постройки, типа крыши – односкатной или двускатной, материала обшивки и других параметров, в том числе и материальных возможностей.

Одна из самых простых конструкций с односкатной крышей

В интернете очень несложно отыскать множество схем и чертежей, которые можно взять целиком или за основу. В настоящей же публикации будет рассмотрен процесс монтажа каркаса облегчённого вида, изготовленного из двух типов профильных труб. Предполагается, что у хозяина нет сварки или он не умеет ею пользоваться – вся сборка будет проведена на резьбовые соединения. Таким образом, необходимые инструменты – стандартный слесарный набор, рожковые и торцевые гаечные ключи на 10 и 12, электродрель со сверлом 6.5 мм, шлифмашинка с кругами для резки и шлифовки металла, шуруповерт. Одним словом – все то, что, как правило, есть в «домашнем арсенале» владельца загородного дома. Слишком больших физических усилий не потребуется, так что работу можно выполнить и одному, но все же лучше заручиться помощником, так ка предстоит монтаж достаточно длинных и громоздких деталей.

Схема строения гаражного каркаса представлена на рисунке:

Именно такая схема будет рассматриваться дальше

Красными линиями показаны основные несущие детали. Для них использован трубный профиль 50 × 25 мм. Синий цвет – четыре рамы, укрепляющие кровельную конструкцию. Материал – тот же, 50 × 25 мм.

Зеленый цвет – дополнительные опорные стойки и поперечины. Для них можно приобрести трубу 40 × 20 мм. Из таких же труб изготавливаются и диагонально стоящие по углам боковых стенок затяжки – показаны коричневыми линиями. Это – дополнительный элемент, который может и не использоваться.

Два типа профильной трубы: 50 × 25 и 40 × 20 мм

Итого для каркаса понадобится:

Отрезки трубы 50 × 25 мм:

— 6 м – 8 шт. (4 шт. – горизонтальные перекладины боковых стен);

— 4 м – 7 шт. (4 шт. – перекладины лицевой и тыльной стенки, 3 шт. – для основания фронтонных стропильных треугольников).

— 3 м – 8 шт. (для продольных сторон кровельных рам).

— 2 м – 12 шт. (4 шт. – угловые стойки, 8 шт. — вертикальные стойки и перекладины двустворчатых ворот).

— 2,1 м – 6 шт. (стропильные ноги).

— 1,9 м – 8 шт. (для поперечин кровельных рам).

Отрезки трубы 40 × 20 мм:

— 6 м – 2 шт. (дополнительные перемычки на боковых стенах).

— 4 м – 1 шт. (горизонтальная усиливающая перемычка тыльной стенки).

— 2 м – 8 шт. (усиливающие стойки на стенах).

Кроме того, потребуются болты М6 длиной 40 и 60 мм с шайбами, гайками, гроверами и т.п.

В ценах текущего, 2015 года такой комплект на металлобазе вполне реально приобрести за 10 ÷ 12 тысяч рублей.

Если все подготовлено, можно приступать к сборке каркаса.

Проведение монтажных работ ИллюстрацияОписание технологической операции

	Все обрезанные по размерам доставлены к месту проведения сборки каркаса.
	Можно сразу проверить комплектность, разложим трубы по площадке в соответствии со сборочным чертежом. Если нет опасений, что их могут похитить, то будет удобно таи и оставить их разложенными по местам – меньше времени будет уходить потом на подбор нужных деталей.
	Начинается сборка боковых стенок. На стойки (синяя стрелка) крепятся перекладины, верхняя и нижняя. Сборка проводится с помощью болтов 6×60.
	Болт затягивается вначале, до полного окончания монтажа каркаса, пока на одну гайку. Затем, когда каркас будет собран и тщательно выверен по углам, можно будет произвести окончательную подтяжку с установкой контргаек.
	После закрепления на стойки верней и нижней перекладины ставится по центру между ними усиливающая перемычка. Есть нюанс – ввести шайбу и гайку внутрь трубы невозможно, поэтому приходится использовать другой способ. Можно пройти оба профиля насквозь, и взять болт подлиннее. Другой вариант – использовать кровельный саморез по металлу. При этом целесообразно делать сквозное отверстие только в верхней стенке верхнего профиля. В нижней стенке (показано стрелкой), а также на втором профиле отверстие делается или меньшего диаметра, или лишь намечается (ослабляется стенка для хорошего и надежного прохода самореза). Таким же образом устанавливается и центральная вертикальная опорная стойка, по центру конструкции.
	Когда обе боковины готовы (синяя стрелка), они связываются горизонтальными перемычками (красная стрелка). Так формируется общая, уже трехмерная конструкция.
	В общих чертах форма гаражному каркасу придана. Устойчивости ему пока явно недостаточно. Обязательно необходимо провести выверку прямых углов по каждой из сторон. Строительный уровень в данном вопросе нам не помощник – нет гарантии, что внизу строго горизонтальное основание. Оптимальный вариант – промер и сравнивание диагоналей – они должны быть одинаковы по длине. Зафиксировать прямоугольник можно, установив наклонные затяжки (показаны стрелками).
	Затяжка более крупным планом. Их установка, безусловно, повысит общую прочность конструкции, но потребует и дополнительных деталей – в размещенном выше перечне заготовок они, к примеру, не фигурируют.
	Придать каркасным прямоугольникам жесткость можно и с помощью косынок, вырезанных из металла толщиной в 2 мм. Их можно завести в соединительный узел, слегка ослабив винтовое крепление. Затем производится затяжка, выверка диагоналей, в косынке сверлятся по два отверстия по каждой из сторон, и она уже окончательно крепится к конструкции, надежно фиксируя угол.
	Переходим к сборке треугольников-ферм, которые создадут стропильные пары и своеобразные балки перекрытия. Здесь монтаж деталей внакладку не слишком удобен, так как возникнут сложности при дальнейшей обшивке фронтонов металлом. Лучше сделать вырез на одной из стропильных ног в коньковой части, а затем вставить одну в другую, зафиксировав окончательно болтом или же фигурной металлической накладкой.
	Подобным же образом поступают в месте соединения стропильной ноги с горизонтальной балкой. Шлифмашинкой делаются соответсвующие надрезы (показано стрелкой), а потом детали вбиваются она в другую и фиксируются болтом или саморезом.
	После того, как эти треугольники собраны, их устанавливают и крепят болтами на горизонтальные перемычки передней и задней стенок. На снимке хорошо видно взаимное сопряжение деталей – стропильной ноги и балки, вставленных друг в друга.
	Этот же соединительный узел в другом ракурсе – вид сверху. Затем такая же конструкция крепится и по середине продольных боковых стенок каркаса. Единственное отличие в том, что можно провести монтаж треугольника и по упрощённой схеме, внакладку – в данном месте это особого значения не имеет.
	Можно сразу заняться предварительной подготовкой к устройству ворот. Для этого к боковым стойкам самого каркаса на лицевой его стороне монтируются петли. К ответной их половине прикрепляется вертикальная стойка створки ворот.
	Сама конструкция гаражных ворот может быть различной. В данном случае показана простейшая схема – с двумя симметричными створками, представляющими собой прямоугольные рамы из той же профильной трубы. Затем, при облицовке металлическим листом или деревом и при утеплении они могут быть усилены затяжками или перемычками.
	Осталось довести до конца конструцию крыши. Для этого готовятся четыре рамы, которые встанут между стропильными ногами по обоим скатам. Чтобы все стороны рам были в одной плоскости (это необходимо для плотного прилегания конструкции кровли) соединение деталей делается не в накладку, а «в четверть», то есть вначале намечаются и вырезаются пазы …
	… а затем детали соединяются и фиксируются болтом.
	Собранные рамы (показана стрелкой) вставляются между уже стоящими фермами и крепятся к стропильным ногам болтами. Всего предстоит собрать и установить четыре подобных рамы.
	Так в итоге будет выглядеть соединительный узел в коньковой части фронтона гаража.
	По сути, сборка каркаса закончена. Правда, стоит сделать еще одно уточнение – на фотографии показана собранная конструкция, которая затем все же претерпела небольшие изменения. Речь идет вновь о наклонных затяжках. Эксплуатация такого каркаса показала, что слишком длинные (3 метра и даже 4 — сзади) горизонтальные пролеты – это не слишком удачное решение. Поэтому в конечном варианте были использованы дополнительные вертикальные стойки, по две на каждую боковую и на тыльную сторону. Именно этот вариант показан на размещенном выше чертеже.

Если гараж будет ставиться на фундамент, то каркас связывают удобным способом с закладными анкерами или штырями. При этом не забывают о том, что между бетоном фундамента и металлической конструкцией обязательно должная быть проложена гидроизоляция – несколько слоев рубероида. Затем останется только окончательно затянуть и зафиксировать контргайками все соединения, обработать все детали антикоррозийнымгрунтом – и можно, переходить к обшивке стен.

Обшивка стен и крыши

Собственно, самый сложный этап строительства уже позади. Если готов качественный каркас, то провести наружную обшивку стен и положить кровлю – труда не составит.

Монтаж стен с помощью электросварки

Монтаж стен может вестись как на сварку (но только при использовании прокатного металлического листа), так и на резьбовые соединения. Можно использовать болты, высверливая под них сквозные отверстия в вертикальных и горизонтальных деталях, и затем закручивая крепеж изнутри. Когда устанавливается обшивка из профнастила, вполне допустимы и специальные саморезы для него. Правда, при этом не стоит забывать, что такое крепление злоумышленнику несложно будет и демонтировать, не вскрывая ворота гаража, так что подобный вариант применяют с определенной долей осторожности. Нередко для крепления листов профнастила используют заклепки.

Тонкие металлические листы крепятся на болты, саморезы или заклепки

Вырезанные листы погоняют максимально плотно друг к другу (если применяется листовой прокат толщиной 2 мм и более), или укладывают внахлест, с обязательной фиксацией в том числе и по линии нахлеста. При использовании профнастила задача упрощается – там листы просто перекрываются на одну волну, тем самым и выравниваясь по вертикали.

В варианте каркаса, который был рассмотрен в статье, вероятно, потребуется еще и установка на внешней стороне вертикальных стоек деревянных реек (досок) – так, чтобы все детали вышли на одну плоскость. Рейки можно закрепить к профильным трубам саморезами.

Рамная конструкция крыши позволяет выполнить на ней любой тип деревянной обрешетки (сплошной или с определенным шагом) для крепления кровельного материала. Можно обойтись и проще – крепить листы профнастила прямо к металлическим деталям. Правда, в нашем случае они разнесены достаточно далеко, и обрешетка все же не помешает. Тем более она будет необходима, если, к примеру, планируется настил шифера или же мягкой кровли.

При монтаже кровельного покрытия не следует забывать о карнизном свесе, хотя бы на 150 ÷ 200 мм – это в какой-то мере предохранит стены от прямого попадания дождя. Еще лучше, если по обеим сторонам предусмотреть установку водосточных желобов. Так как в рассматриваемом варианте крыша двускатная, необходим будет и коньковый профиль, закрывающий стык двух половин кровли.

Полностью обшитый профнастилом гараж. Стрелки показывают карнизный свес (синяя) и коньковый профиль (красная)

Практика показывает, что весь гараж на металлическом каркасе (о котором рассказывалось в статье), полностью покрытый недорогим профнастилом, обойдется примерно в 25 тысяч рублей. В эту стоимость, понятно, не входят проведение «нулевого цикла» и мероприятия по утеплению. Но ведь и при приобретении дорогого сборного гаража покупатель также платит лишь за металлическую коробку.

Утепление металлического гаража

По сути, после проведения обшивки стен и монтажа кровли, навески ворот с установкой замков, работу по сборке металлического гаража можно считать практически завершенной. Если оборудован, при необходимости, въезд и уложен надежный пол в гараже (об этом на портале имеется специальная публикация), то можно смело загонять в него автомобиль

Однако, заботливый хозяин не поленится еще и предпринять меры, чтобы максимально защитить своего четырёхколёсного любимца от зимней стужи или от раскаляющихся летом на солнце металлических стен. Короче говоря, целесообразно сразу заняться и вопросами термоизоляции гаража.

Перед проведением утепления обязательно приводиться ревизия поверхности металлических стен изнутри. Если это – голый металл, то необходимо обработать его антикоррозийным грунтом.

В качестве утеплителя очень часто применяют обычные пенополистирольные блоки, толщиной порядка 50 мм. Их укладывают между стойками каркаса, а фиксировать пенопласт можно на клей прямо к поверхности стенок. Для утепления потока можно сделать легкую «подшивку» из брусьев к имеющимся поперечным балкам, дополнив ее черновой поверхностью (сверху) из второсортных досок. Между брусьями такого потолочного каркаса также несложно будет уложить блоки утеплителя.

Утепление пенополистиролом в условиях гаража — достаточно рискованное решение

Пенополистирол, безусловно, обладает высоким термоизоляционными качествами, дешев и очень удобен в работе. Но есть у него и такие качества, которые ставят под очень большое сомнение целесообразность его использования именно в гараже. Первое – он не является негорючим материалам, и соседство с огнеопасными жидкостями уже само по себе будет представлять определенную угрозу. В случае пожара такой утеплитель станет одним из очагов. А второе – это химическая нестойкость материала ко многим техническим жидкостям (например, органическим растворителям), часто применяемым в гаражах, тем более, если здесь еще и оборудована мини-мастерская. А вероятность попадания таких химических реагентов на стены хоть и невелика, но все же есть. И последнее – при сильном нагреве (например, от раскаленных на солнце металлических стен) пенополистирол невысокого качества может выделять достаточно резкий запах. Будет очень неприятно, если этим запахом пропитается и салон автомобиля.

Минеральная вата — оптимальный вариант в триаде «безопасность — качество — цена»

В части практичности и безопасности безусловным лидером в данных условиях будет минеральная вата. ЕЕ рулоны (маты) раскатываются между стойками каркаса, или же для утепления специально монтируется по стенам внутри деревянная обрешетка. Шаг направляющих и их толщина должны в идеале соответствовать ширине и толщине рулона минваты. Временно зафиксировать утеплитель буде=т несложно, натянув между соседними направляющими зигзагообразно капроновый шнур.

Самый надежный, но, к сожалению, недешевый способ утепления

Самым надежным решением станет напыление на внутреннюю поверхность стен гаража жидкого пенополиуретана. Он быстро набирает объемную форму и застывает сплошным слоем, не оставляя никаких «мостиков холода». Недостаток у такого подхода к утеплению один – самостоятельно, без специального оборудования и навыков работы, провести его невозможно, а услуги по подобной термоизоляции – весьма дорогие.

Утепленную поверхность стен и полотка закрывают финишной отделкой. Чаще всего для этого используют либо фанеру, либо, что намного лучше, листы OSB. После такой облицовки можно переходить к расстановке гаражной мебели, установке светильников (если они предусматривались), навесу полок или шкафчиков и т.п.

После финишной отделки трудно даже поверить, что это обычный металлический гараж

Очень подробно вопросы утепления гаража рассмотрены в отдельной публикации портала. Она, правда, больше посвящена утеплению ворот, но в случае с каркасным металлическим гаражом технология абсолютно такая же.

Все, осталось навести окончательный лоск, в случае необходимости – окрасить гараж снаружи стойкой атмосферной краской по металлу – и можно «праздновать новоселье»!

Сооружаем и утепляем стены гаража – инструкция и советы

Наружная обшивка каркасного автоангара выполняется профнастилом либо листовой сталью толщиной 1,2–1,8 мм. В последнем случае можно использовать и обычные стальные листы, и оцинкованные. Изделия с антикоррозионным цинковым покрытием характеризуются хорошим противодействием атмосферным воздействиям. Понятно, что постройка из них будет более долговечной.

Утепление стен гаража

Своими руками обшивать гараж проще профилированными листами. К каркасу они прикрепляются саморезами по металлу, болтами с гайками или сваркой. Выбор технологии крепления за вами. Если будете использовать саморезы (именно так и поступают многие умельцы-самоучки), следите за тем, чтобы в профлисты крепежные элементы входили четко перпендикулярно. Обшивка и утепление стен выполняется следующим образом:

На угловой части конструкции монтируете первый профилированный лист. Выводите встык с ним вторую панель, потом третью, четвертую и так далее.
Места стыкового соединения листов обрабатываете изнутри монтажной пеной.
Оклеиваете пароизолятором (можно использовать Мегаизол, Алюфом или любой другой материал) внутреннюю часть обшивки.
Делаете внутри автодомика обрешетку, применяя гипсокартон и алюминиевые рейки, размещаете в созданной конструкции выбранный утеплитель (пенополистирол, минеральная вата).
Оклеиваете поверхность теплоизоляционного материала еще одним слоем пароизолятора.

Теперь можно облицевать стены любым подходящим материалом, например, вагонкой. Если гараж, который вы возвели своими руками, будет использоваться исключительно в теплое время года (возможно, вы строите его на даче, где не бываете зимой), утепление постройки производить необязательно. При постоянной же эксплуатации автоангара из профильной трубы и профлистов укладка теплоизоляции является обязательной процедурой. Иначе в вашем гараже с наступлением холодов будет холодно и сыро.

Ворота для самодельного металлического автодома рекомендуется делать из 4–5-миллиметровых по толщине стальных листов. Более тонкие изделия применять нежелательно. Ворота обычно изготавливаются распахивающимися (двухстворчатыми). Последний совет. Окрашивание гаража из металлоконструкций лучше всего выполнять акриловыми красками. Они превосходно предохраняют трубы и профлисты от коррозии и не выцветают.

Типы кровли для гаража

Кровля такого гаража обычно делается односкатной, так как это – самая простая, но надежная и дешевая конструкция. Нижний скат крыши проходит параллельно одной из стен гаража таким образом, чтобы покатом он был повернут к наветренной стороне. Уклон ската крыши должен обеспечивать беспрепятственный сход снега, талой или дождевой воды. Чтобы правильно рассчитать угол уклона ската, следует принимать во внимание следующие факторы:

Климатическая и географическая зона. Односкатная кровля с уклоном 5-7° широко применяется в регионах с умеренными среднегодовыми осадками или в регионах с сильными ветрами;
Вид кровельного покрытия. Профнастил можно укладывать на крышах любого типа;
Архитектура объекта и соответствие гаража общему виду архитектурного комплекса, если есть рядом стоящие гаражи или другие постройки.

Важно! Уклон односкатной крыши гаража из металлопрофиля должен быть не больше 30°.

Схема гаража из металлопрофиля с односкатной крышей приведена на рисунке ниже:

Чертеж металлического гаража с односкатной крышей

Двускатную крышу делают на гаражах с большой площадью или если односкатный вариант не подходит по климатическим условиям.

Важно: В регионах с обильными снегопадами уклон двускатной кровли должен быть больше 45°.

Преимущества гаражей с двухскатной крышей:

На чердаке двухскатной крыши есть много места для чердачного помещения;

Недостатки:

Необходимость конструировать стропильную систему, что представляет определенные сложности при самостоятельном строительстве гаража и крыши;
Большой по сравнению с односкатной расход строительных материалов и увеличение времени строительства.

Стропильная система для двухскатной гаражной крыши делается по наслонной или навесной схеме.

Чертеж гаража с двухскатной крышей

Наслонная стропильная система использует деревянные балки-опоры для стропил. Нижняя часть конструкции крепится к вертикальным балкам, верхняя часть опирается на прогоны. В такой схеме сначала монтируется рама крыши, затем – конек. Стропила крепятся с противоположных сторон парами и крепятся к раме;
Навесная стропильная схема делается с упором стропил на стены гаража, вся система собирается из ферм треугольной формы – деревянных или металлических. Так как сам гараж будет собираться из металлопрофиля, то кровельную систему тоже рекомендуется собирать из металлических элементов для надежного сочленения.

Важно: Наслонная стропильная система собирается, если в гараже будут стоять два и больше автомобиля, а в самом боксе будут дополнительные опоры или внутренняя перегородка. Наслонную конструкцию оптимально монтировать для гаражей с пролетами до 5 метров.

Металлические стропильные фермы

Гараж-пристройка

Металлический гараж к дому из любых стройматериалов пристраивается нечасто, но при необходимости осуществления такой комбинации следует знать некоторые особенности:

Общая стена должна изолироваться негорючими материалами, так как гараж, даже металлический, увеличивает риск пожара;
Фундамент гаража должен быть такой же глубины, что и основание дома. Это необходимо, чтобы не вызвать деформаций основного фундамента при пристраивании гаража;
Скат гаражной крыши должен находиться ниже крыши дома. Чтобы фундамент гаража не затопило талыми или дождевыми водами, вокруг гаражного основания делается отмостка с гидроизоляцией. Также гидроизолируется стык кровельных материалов дома и гаража;
Угол наклона гаражной крыши должен быть больше угла крыши дома;
Декоративная отделка гаража-пристройки должна соответствовать декоративному покрытию наружных стен дома.

Гараж-пристройка

Для строительства гаража из металлопрофиля понадобится до двух месяцев – такой достаточно большой срок получается из-за необходимости заливать мелкозаглубленный ленточный фундамент, который будет схватываться и затвердевать не менее 28 суток. Сборка каркаса и обшивка профлистом занимают гораздо меньшее время.

Проект гаража из профнастила включает в себя следующую информацию:

Чертеж гаража в четырехмерной проекции. Основной чертеж содержит:
1. Наружные и внутренние размеры гаража;
2. Угол наклона кровли;
3. Тип ворот – распашные, раздвижные, с вертикальным открыванием, и т.д;
4. Тип кровельных материалов;
5. Параметры металлического каркаса.

Расчет бетона для заливки фундамента

При возведения ленточного и столбчато-ленточного фундамента расчеты производятся разными способами. При расчете свайного фундамента используется следующая формула:

V = π * r2* h;

Где:

V – объем бетонной сваи;
r – радиус бетонной опоры;
h – длина бетонной опоры;
π – математическая постоянная величина = 3,14.

Ленточный фундамент гаража

Для расчета бетона ленточного фундамента нужно знать длину (L), высоту (H) и ширину (B) ленты. Общий объем бетона рассчитывается так:

V= L * H * B

При расчете количества профнастила вся площадь кровли раскладывается на простые геометрические фигуры, и отдельно вычисляется площадь каждой из них:

Площадь прямоугольного треугольника – S= ½ x a * b, где a и b – катеты треугольника;
Площадь остроугольного, тупоугольного, разностороннего, равнобедренного или равностороннего прямоугольника – S = ½ * а * h, где а– стороны треугольника, h– высота, опущенная на сторону треугольника;
Площадь прямоугольника – S= a * b, где a и b – стороны прямоугольника.

Строительство гаража

Инструменты для строительства металлического гаража

Для строительства фундамента и монтажа металлического каркаса нужны такие инструменты:

Емкость для замешивания раствора или бетономешалка;
Ручной или электробур, сварка и шуруповерт;
Лопата, деревянные колья и строительный шнур;
Пассатижи, ножницы по металлу или шлифмашинка;
Отвес и уровень;
Метизы: саморезы, гвозди, винты, болты, шайбы и гайки, заклепки;

Свайный фундамент

Участок подготавливается следующим образом:

Места закладки фундамента расчищается и выравнивается;
По наружному и внутреннему периметру фундамента натягивается шнур на колышках;
Размечается смотровая яма.

Возведение свайного фундамента

По разметке роется траншея шириной 0,4 м, дно траншеи трамбуется;
Бурятся скважины глубиной 0,4 м и 0,4 м для заливки свай, дно скважин трамбуется;
Дно скважин закрывается песчаной подушкой слоем 0,1 м, увлажняется и трамбуется;
В скважины устанавливаются бетонные или асбестоцементные сваи;
Вяжется и сваривается арматурный пояс для свай из арматуры 12-14 мм, устанавливается в каждую скважину;

Армирование свай

Далее сваи заливаются бетонным раствором:

Первая свая заливается наполовину, опора приподнимается на 10-15 см, чтобы раствор залил дно скважины. После этого сваю можно заливать бетоном до конца;
Таким же образом заливаются остальные сваи;
Опоры закрываются гидроизолятором, верх сваи поливается водой 2-3 дня, чтобы раствор при затвердевании не растрескался.

Как заливается бетонная лента

Монтируется деревянная опалубка выше уровня основания на 8-10 см, стенки опалубки гидроизолируются;
Вяжется или сваривается армокаркас высотой 0,4 м, шириной 0,2 м, устанавливается на дно траншеи на подкладки высотой 4-5 см;
Траншея заливается бетоном, который затвердеет через 28 суток, после чего опалубка разбирается, и на ленте формируется металлический каркас гаража.

Ленточный фундамент и смотровая яма

Пол в гараже настилается в несколько заходов

Черновой пол защищается от влаги несколькими слоями рубероида;
Вдоль стен гаража прокладывается демферная лента;
Смотровая яма обносится опалубкой, пол заливается слоем бетона 0,3 м;
После затвердевания чернового бетонного пола делается чистовая стяжка толщиной 4-5 см.

Бетонный пол в гараже

Металлический каркас можно собрать отдельно на грунте из разных деталей или смонтировать сразу на фундаменте. Опорные несущие трубы режутся в размер и соединяются сваркой или метизными соединениями. Периметр фундамента обносится стартовым профилем, к которому крепятся металлические углы и промежуточные опорные трубы. Все стены гаража усиливаются стальными поперечинами.

Далее собирается рама для обустройства крыши гаража. Стропильная система собирается на земле, затем конструкция поднимается и крепится к стенкам гаража. Параллельно монтажу крыши производится задел для сборки ворот: сваривается рама, к которой привариваются петли для навешивания створок ворот.

Металлический гаражный каркас и стропильная система

Чертежи и схемы

Чтобы построить гараж из листового железа, потребуются расчеты, эскизы или чертежи, план монтажа. Без них не обойтись, иначе всегда есть вероятность совершить ошибку, упустить какие-то мелочи. Обязательно необходимо знать размеры (длину, ширину, высоту), площадь будущего сооружения.

Если нет желания возиться с графикой, готовые чертежи конструкций гаражей можно найти ниже. В качестве точки отсчета выбирают габариты машины, для которой требуется соорудить гараж. При этом учитывают стандартные подходы к проектированию стальных конструкций, чтобы будущее сооружение стало комфортным в эксплуатации, настоящим домом для автомобиля.
