Инструкция по сбору светодиодной люстры

В статье «Подключение люстры с пультом управления: схема, монтаж — LED Свет» вы найдете подробную пошаговую инструкцию по сборке люстры с пультом управления. Она поможет вам правильно подключить люстру и сделать так, чтобы она работала как надо. В статье есть все необходимые схемы и фотографии для понимания процесса.

Развитие технологий обусловило применение в бытовых помещениях, квартирах и частных домах современного оборудования систем освещения. Все чаще становится модным и практичным использование светодиодных люстр с дистанционным управлением.

В оснащении такого рода освещения сильно нуждаются стадионы, залы для проведения концертов и другие помещения и территории с большими размерами и потолками, где нужно управлять светом удаленно.

Установка светодиодной люстры позволяет включать или выключать свет, находясь в кровати, после чего не потребуется ходить в темноте. Но, как и вся техника, иногда такое оборудование требует ремонта.

Устройство и схема подключения

При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.

Люстра с пультом управления

Существует три вида люстр, управляющихся с помощью пульта дистанционного управления, которые бывают со следующими видами лампочек:

• галогеновые лампы;
• лампы накаливания;
• светодиодные лампы.

Помимо вышеперечисленных типов существуют осветительные приборы с ПДУ комбинированного типа. В этих приборах для освещения находится самая сложная конструкция, сочетающая галогенные и светодиодные лампы. Включение таких осветительных приборов может быть выполнено отдельными элементами или полностью всеми группами для освещения.

Существует множество видов и моделей радиоуправляемых источников света, но их начинка, в большинстве случаев, собрана из однообразных модулей, к которым относятся следующие:

• блок управления светильником (контроллер, к которому прилагается ПДУ);
• блок, состоящий из галогенных ламп;
• блок, состоящий из светодиодных ламп.

Разновидности светодиодных и галогенных ламп

Чтобы не допускать ошибок, выполняя ремонт люстры с пультом управления своими руками, необходимо узнать подробное предназначение каждого блока отдельно друг от друга.

Блок контроллера для люстры

Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.

Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:

• питающее напряжение составляет от 200 до 240 В;
• каналы для выхода – 3 шт.;
• мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
• мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
• ПДУ способен отдавать команды на расстоянии 8 метров.

Контроллер для люстры с ПДУ
Схема подключения в люстре с ПДУ

На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера.

Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам.

Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.

Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.

Блок, в состав которого входят галогенные лампы

Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров.

Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д.

Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.

Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.

Светодиодный блок

Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе.

Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.

Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.

Блок управления светодиодными лампами

При поломке светодиода можно воспользоваться вариантом решения проблемы, который является временным. Для этого требуется заменить его перемычкой из провода. Характеристики драйвера позволяют ему работать без недостающих светодиодов, однако такое его длительное использование приведет к значительному снижению срока службы остальных элементов.

Как подключить люстру с пультом?

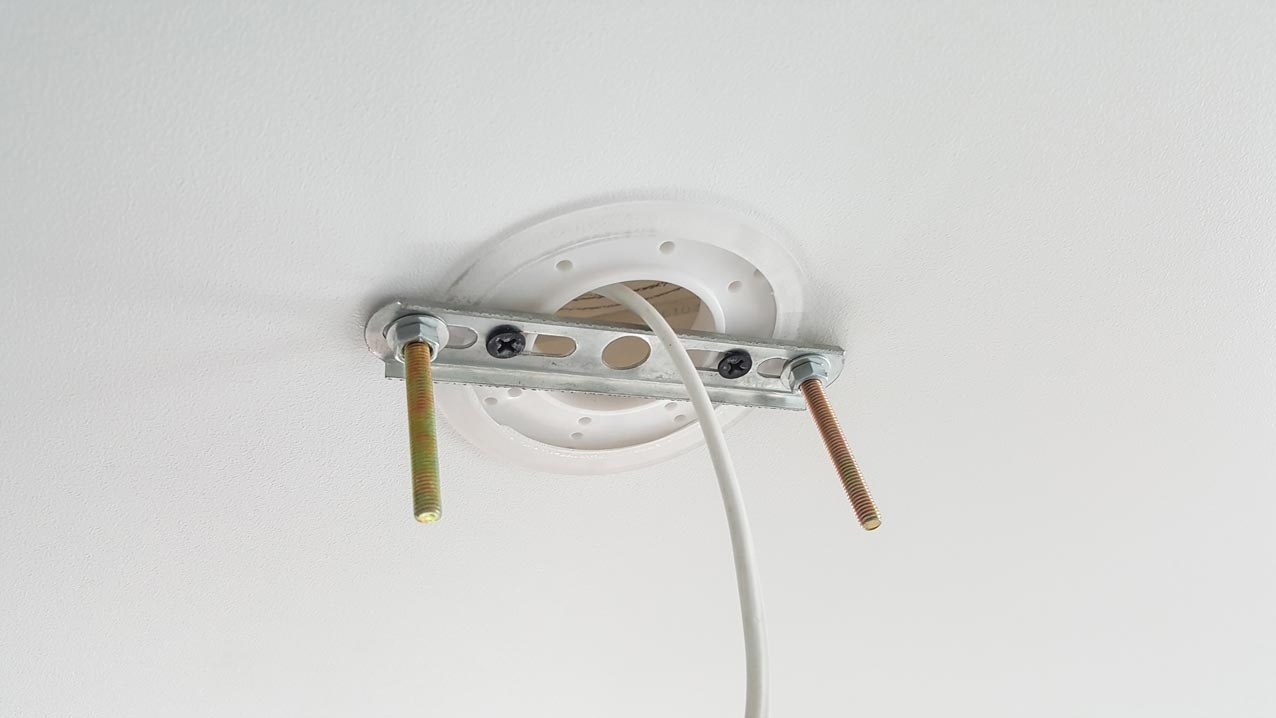

Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.

Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

• У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
• Вышел из строя электронный переключатель для люстры.
• Невозможно включить осветительный прибор при помощи пульта.
• Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Электронный трансформатор для светодиодных ламп
Схема подключения указана на самом электронном трансформаторе

1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

• Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
• Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Вид сверху люстры с пультом управления

Если нет возможности заменить необходимые детали, можно воспользоваться другим методом, но при этом люстра не будет управляться дистанционно.

В этом случае сборка люстры с пультом будет выполняться с убиранием негодного приемника, а контроллер подключается к двухклавишному выключателю напрямую.

Одна клавиша будет отвечать за смену установленных режимов, а вторая за переключение режимов подсветки.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

• При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
• Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
• При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Проверка работоспособности люстры с помощью мультиметра

Во избежание быстрого перегорания галогенок не стоит к ним прикасаться голыми руками.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают.

Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники.

Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

• Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
• При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
• Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Соединение проводов осветительного прибора с питающим кабелем

встречаются на отечественном рынке, производит фирма Garlen. Производитель осветительных приборов Гарлен пользуется большим спросом среди покупателей.

Источник: https://LampaGid.ru/elektrika/montazh/podklyuchenie-lyustry-s-pultom-upravleniya

Как подключить люстру с пультом: установка люстры, настройка пульта, видео

Идея установить и подключить люстру с пультом замечательна тем, что хозяева квартиры получают возможность управлять освещением, не привязываясь к выключателю.

Ситуаций, когда просто жизненно важно выключить светильник с пульта, очень много, и перечислять их не имеет смысла.

Реализовать идею тоже не составит особого труда, нужно лишь правильно выбрать схему и грамотно подключить приемник к проводке светильника.

Без мультиметра не обойтись

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной.

Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника.

Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

• Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
• Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
• Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Важно! Система управления светильником с пульта использует радиоволны высокой частоты, чаще всего разрешенного для бытовых игрушек диапазона 27,1 МГц.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире.

Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Схема подключения люстры с пультом

Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов – LED, или галогенных ламп – Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.

На блоке приведена схема подключения каналов

Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.

В его структуру входят:

• Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один – 200 Вт под люминесцентные источники света;
• Система коммутации входного переменного напряжения 240В;
• Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.

Схема подключения разных типов светильников к своему каналу приведена ниже.

На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.

Важно! Отдельно выведена антенна, как правило, это короткий отрезок провода в плотной белой оплетке. Его трогать нельзя.

Как подключить светодиодную люстру

Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике.

Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции.

Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.

Блок для светодиодной люстры без пульта

Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.

Совет! Даже если на коробке есть маркировка «+» и «-», перед тем как подключать провода, идущие на светодиодный светильник, нужно обязательно проверить полярность мультиметром.

Кроме того, до сборки и подвеса люстры необходимо проверить, как работает пульт, не греется ли блок под нагрузкой. Отдельно проводят тесты на дальность срабатывания сигналов от пульта.

Как подключить галогенную люстру с пультом управления

Порядок подключения ничем не отличается от светодиодного варианта. Единственным дополнением является установка понижающего трансформатора для галогеновой лампы.

Внешний вид понижающего трансформатора приведен на фото.

Мощность транса должна быть больше общего потребления ламп

Количество электронных преобразователей равняется числу галогенок, как правило, для каждой группы ламп используется один или два блока, в зависимости от мощности и схемы подключения.

Подключение люстры с пультом управления своими руками

Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

Важно не перепутать подключение сети к контроллеру

Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

Испытание включения фонаря с пульта «на земле»

Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

Проверка перед установкой на потолок

Крепление и установка люстры с пультом

Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы.

Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков.

Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

Проверяем нагрев блоков

После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

Как настроить пульт для люстры

На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера.

Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость.

Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

Чем проще устройство, тем реже оно ломается

В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

Заключение

Для того чтобы подключить люстру с пультом, потребуется немного терпения, мультиметр, изоляционная лента и набор контактных фишек.

Сам процесс во многом похож на детский конструктор, поэтому спешить и переживать по поводу неработающих узлов не стоит.

Скорее всего, дело в плохих контактах, относитесь к процессу установки на люстре контроллера, как к головоломке, и решение всегда найдется.

Источник: https://2proraba.com/elektrika/sxema-podklyucheniya-lyustry-s-pultom-upravleniya.html

Как подключить светодиодную люстру: с пультом управления, крепление к потолку

Светодиодные источники справляются с функциями акцентного, функционального и фонового света. Освещающие элементы небольшого размера используются группами, что позволяет регулировать яркость.

Преимущества LED в низком потреблении электроэнергии, слабом нагреве и высокой светоотдаче.

Они могут выполнять дополнительные функции: настройка расцветки, отложенное или плавное выключение, беспроводная колонка, световой будильник.

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

• встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
• накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
• подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подвесная Встраиваемая Накладная

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

Этапы монтажа:

1. Перфорированная планка закрепляется под потолком.
2. Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
3. Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
4. На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
5. Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

После проверки правильности сборки следует включить питание и проверить работу люстры.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания.

Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами.

Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

• инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
• радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
• Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Чтобы избежать помех в радиопультах, датчик и приёмник настраивают на одну частоту. Для функционирования мобильной части оборудования достаточно питания от аккумуляторов или сменных батареек формата АА, ААА.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Распространенные неисправности:

• Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
• Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
• Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
• Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
• Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).

Люстра с пультом управления объединяет фоновый свет, ночник и дискобол. При этом можно менять режимы, сидя на диване, иногда даже в другой комнате. Новое поколение светильников находит всё больше поклонников.

Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-podklucit-svetodiodnuu-lustru/

Как подключить люстру с пультом управления

В жилых домах используются разные источники освещения: люстры, бра или встраиваемые светильники. Эти лампы необходимо включать и отключать. Для этого используются выключатели, зафиксированные на стене или светильнике. К ним необходимо подходить, но есть осветительные приборы, выключатель которых можно положить в карман, – это люстры с пультом дистанционного управления.

Система дистанционного управления

Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.

Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.

В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.

Состоит такая система из двух блоков:

• Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
• Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.

Система дистанционного управления

Принцип дистанционного управления

Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.

Состоит это устройство из следующих частей:

• блока питания;
• приёмника сигнала со встроенной антенной;
• логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
• силовой блок – включает и выключает свет или меняет его яркость.

Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.

Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности.

Выбор СДУ

Систем ДУ есть много разновидностей, можно подобрать необходимую, исходя из конкретных условий.

Радиус действия управления

Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.

Защита от помех и посторонних сигналов

В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.

Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.

Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект.

Количество каналов управления

Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:

• A,B – управляют отдельными лампами или режимами работы светильника;
• С – включает свет полностью;
• D – отключает свет полностью.

Мощность светильников

Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.

Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле.

Питание пульта и контроллера

Электронным схемам передатчика и приёмника необходимо электропитание:

• В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
• Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо “ноль” и “фазу” подключать к соответствующим клеммам.

Интересно. При подаче напряжения после отключения сети или включения выключателя контроллер, не дожидаясь управляющей команды, включит свет.

Места установки контроллеров ДУ

Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.

Устанавливается контроллер в одно из следующих мест:

• в пространство в потолке возле места подвеса светильника;
• в защитный кожух или корпус люстры;
• в монтажной коробке, к которой подключаются лампы;
• внутри гипсокартонной стены;
• вместо настенного выключателя.

Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.

Как собрать люстру с СДУ

Ремонт люстр с пультом управления

Устанавливаться платы управления могут в любые светильники: от антикварных до самых современных, со светодиодами и галогенными лампами. Достоинства современной аппаратуры в наличии дополнительных плат, осуществляющих различные световые эффекты, и мест для их установки.

Внутри корпуса находятся:

• контроллер ДУ с антенной;
• провода питания ламп и подключения сети;
• клемма, к которой подсоединен заземляющий проводник;
• платы дополнительных спецэффектов.

Конструкция люстры с контроллером

Дополнительные возможности системы ДУ

Кроме обычного управления светом, такие системы обладают дополнительными возможностями. Незадействованные каналы управления подключаются к другим электроприборам. Это могут быть бра, электропривод штор или потолочный вентилятор.

Управление одним пультом двумя лампами

Более сложные устройства способны дополнительно к обычным функциям:

• включать свет по таймеру;
• менять яркость и цвет светодиодных ламп;
• служить в качестве светомузыкальной установки.

Кроме обычных устройств на радиоуправлении, есть конструкции, управление которыми осуществляется хлопком или другим громким звуком.

Сборка люстры с пультом управления производится на полу, после чего она крепится на потолок. «Висюльки» к люстре цепляются после окончания работ. Методы крепления таких приборов не отличаются от обычных, но подключение люстры с пультом имеет свои особенности.

Установка выключателя

При отсутствии в комплекте стационарного пульта управления настенный выключатель демонтируется или отключает устройство полностью.

Стационарный пульт устанавливается вместо обычного выключателя и работает, независимо от переносного устройства. Кроме управления светом, стационарный пульт поможет найти мобильный – при нажатии кнопки на настенном устройстве переносное издаёт звуковой сигнал.

Поиск на потолке нулевого и фазного проводов

Согласно ПУЭ, стационарный выключатель должен разрывать фазный провод, но это не всегда так. Поэтому поиск нулевого и фазного провода на потолке начинается с проверки правильности фазировки на выключателе:

1. включить выключатель, лампа при этом должна гореть;
2. открыть защитную крышку;
3. проверить индикаторной отвёрткой наличие фазы на клеммах.

Поиск индикаторной отвёрткой фазного провода

Если индикатор показывает фазу, то подключение выполнено правильно. Если фаза отсутствует, то она появится на одной из клемм при отключенном состоянии устройства. В этом случае подключение выполнено неверно, и его необходимо изменить.

Важно! В двух,- или трёхклавишном выключателе фазный провод подключается к одиночной клемме.

После проверки подключения на выключателе производится поиск ноля и фазы на потолке:

1. Отключить питание;
2. Снять люстру и зачистить концы проводов. Развести их в стороны;
3. Если выключатель многоклавишный, то оставить один отходящий провод. Остальные отключить и заизолировать;
4. Подать питание и включить выключатель;
5. Индикаторной отвёрткой найти на потолке фазный провод. Отогнуть его в сторону;
6. Тестером найти конец, дающий по отношению к фазному проводу 220В. Это нулевой вывод;
7. Снова отключить питание и подключить контроллер, находящийся в люстре. Лишние концы заизолировать.

Подключение контроллера

Подключение контроллера производится по схеме, находящейся на корпусе устройства или в прилагаемом паспорте.

К клемме “L” подключается фазный провод, приходящий от стационарного выключателя или монтажной коробки, к клемме “N” нулевой. Лампа подключается к клеммам “N” и “Out”.

При наличии нескольких каналов один из проводов каждой из ламп подключается к своей клемме “Out”, а оставшиеся вместе – к клемме “N”.

Заземление подключается к клемме “PE”.

Схема подключения контроллера через выключатель

Люстра с пультом дистанционного управления даёт дополнительные возможности организации освещения. Подключение таких светильников доступно любому мастеру, обладающему минимальными навыками в электромонтаже и знаниями электротехники.

Видео

Полная инструкция по монтажу и подключению люстры

Источник: https://amperof.ru/osveshenie/podkluchenie/podklyuchit-lyustru-pultom-upravleniya.html

Как правильно подключить выключатель на люстру?

Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.

Люстра – это центральный элемент освещения в квартире. Она, по совместительству, также является важной составляющей дизайна в комнате. Популярность набирает светодиодное освещение. Данное решение не нагревается, требует меньше электроэнергии, служит заметно дольше и не мерцает во время работы. После покупки нового изделия многие вызывают электрика, хотя собрать устройство достаточно просто. О том, как собрать светодиодную люстру – ниже.

Основные этапы сборки светодиодных люстр

Процесс сборки особо не отличается от обычных бытовых источников света. В центре расположено металлическое основание, сделанное в виде короба либо стержня. На него закрепляются остальные элементы. Светодиодные решения отличаются тем, что они сделаны лентами, а не лампами. Разнообразие представлено геометрическими формами, вроде кругов либо лепестков. Перед непосредственным началом рекомендуется изучить инструкцию, чтобы узнать об особенностях конкретной модели.

На примере стоит рассмотреть сборку круглой светодиодной люстры с пультом. Кольца закрепляются на специальные стержни по несколько на один. Полые стержни содержат провода, которые питают осветительную ленту. Они заранее прикреплены к составным частям. Второй нужен чтобы обеспечить максимально надежное скрепление. На основании подготовлены отверстия для последующей вставки стержня и затягивания по резьбе с обратной стороны, используя гайку.

Перед сборкой также нужно отсоединить металлическую планку, необходимую для закрепления на потолке. Руками усилий будет недостаточно, необходим ключ. Но с ключом тоже важно быть осторожнее и не переусердствовать, в противном случае возможно повредить корпус и прочие элементы. Нельзя забывать и о вытягивании проводов, они способны помешать в процессе.

Прежде чем приступать к монтажу проводки, стоит проверить ее работоспособность, подключив используя специальные клеммы, из которых идет вывод на вилку для розетки. После чего остается осторожно собрать все провода в корпусе, в противном случае кабели потом будут мешать.

Как собрать управляемую люстру

Далее стоит рассмотреть, как собрать светодиодную люстру с пультом. Сам процесс практически никак не отличается, ведь внутри уже предусмотрены все системы для соответствующего управления. Главное отличие — внутри расположен специальный контроллер либо модуль беспроводной связи, с которым нужно обращаться осторожно.

Как собрать светодиодную люстру с лепестками

Собрать светодиодную люстру с лепестками и пультом можно по той же схеме. Ключевое отличие состоит в форме составных частей и ленты внутри них. Пристальное внимание стоит уделить креплениям в виде стержней. Люстры с лепестками состоят из элементов на разных уровнях, это значит, что длина креплений везде одинаковая. Впрочем, важно смотреть и в инструкцию, многие дизайнерские решения предполагают разную длину креплений.

Последний этап – потолок

Собранный осветительный прибор необходимо закрепить на потолке. Для этого требуется уже на собранное устройство вернуть металлическую планку с болтами и гайками. Используя гаечный ключ, следует с двух сторон на болте закрутить гайки так, чтобы крепеж держался крепко и ровно. По отверстиям важно сделать разметку, чтобы дюбель гвоздями обеспечить ровный результат. Ну а дальше остается найти провода фазы, нуля и заземления, обесточить помещение, соединить их клеммами и закрепить источник света на потолок.

Эта статья посвящена тому, как правильно подключить и закрепить потолочную светодиодную люстру с пультом управления.

О ремонте таких люстр я подробно рассказал в другой статье, прошу ознакомиться.

Люстры такие в продаже появились в продаже несколько лет назад, народ покупает их с охотой, устройство сравнительно сложное (для люстры), поэтому тема актуальна.

Не буду расписывать, для чего нужны такие потолочные люстры, и как они хороши, как это обычно делается в подобных статьях. Перейду сразу к делу.

Несколько статей по люстрам я уже публиковал на СамЭлектрике, по ходу буду давать ссылки.

Устройство люстры с пультом

Самый главный вопрос – для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.

Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп – 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.

Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.

На фото обозначены устройства, из которых состоит схема люстры:

Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).

Дальность действия такого пульта  может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.

Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.

Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.

Минимальное количество групп такого выключателя – одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.

Эффекты переключаются нажатием кнопок на пульте.

А как же выключатель? Во первых, он нужен для своего основного дела – выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.

Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель – это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или “сели” батарейки, люстрой можно управлять вполне сносно.

Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.

Всё будет показано ниже, на фото.

Хватит теории, переходим к практике.

Собираем люстру

Казалось бы, что такого? Однако, при установке светодиодной люстры добрая половина рабочего времени уходит именно на сборку и подготовку люстры к установке. На все блестящие детали обычно наклеена плёнка от грязных лап и царапин. Нужно всё раскрутить, снять плёнку, прикрутить и вставить стекляшки и брюлики, (в некоторых моделях используются кристаллы Сваровски)). Потом вставить лампочки.

Вот на фото, стою перед люстрой на коленях:

Далее, очень важный момент. В состав люстры входит приемник, контроллер (как правило, в одном корпусе), и несколько различных блоков для питания лампочек. Все эти устройства надо тщательно закрепить, чтобы они не болтались в корпусе люстры. Чтобы не было проблем на высоте, при монтаже люстры на потолок.

Крепится обычно всё на двусторонний скотч. Если его нет – придётся его приобрести отдельно, и сделать на совесть.

Светодиодная группа, как правило состоит из 12…50 светодиодов, соединенных последовательно. Кстати, именно такие блоки и используются в качестве комплектующих при сборке таких люстр.

Как ремонтировать люстру, когда не горят светодиоды, я подробно описал в статье “Что делать, если перестали гореть светодиоды в люстре?“

На этом сборка светодиодной люстры с пультом управления закончена, но не совсем. Заключительный этап сборки предстоит произвести на потолке.

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов – ноль, фаза 1, фаза 2. Две фазы – в смысле, что старая люстра включалась через 2-х клавишный выключатель.

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Крючок нам не понадобится, поскольку светодиодные люстры всегда крепятся на кронштейн (крепежную планку), например как я писал об этом на СамЭлектрике в этой статье. А если потолок натяжной, то кронштейн крепится через закладной брусок, который крепится к основному потолку.

Тут стоит сказать, что в районе люстры штукатуры обычно не утруждают себя, и потолок там обычно очень неровный.

В связи с этим, чтобы установить кронштейн, требуются дополнительные усилия. Например, подложить шайбы, или сбить неровности, чтобы люстра висела ровно, и не было щелей.

Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться “лицевая” часть люстры, надо выставить “на земле”. Не забудьте, что если кронштейн при крепеже изогнется, болты “уйдут”, и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника. Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

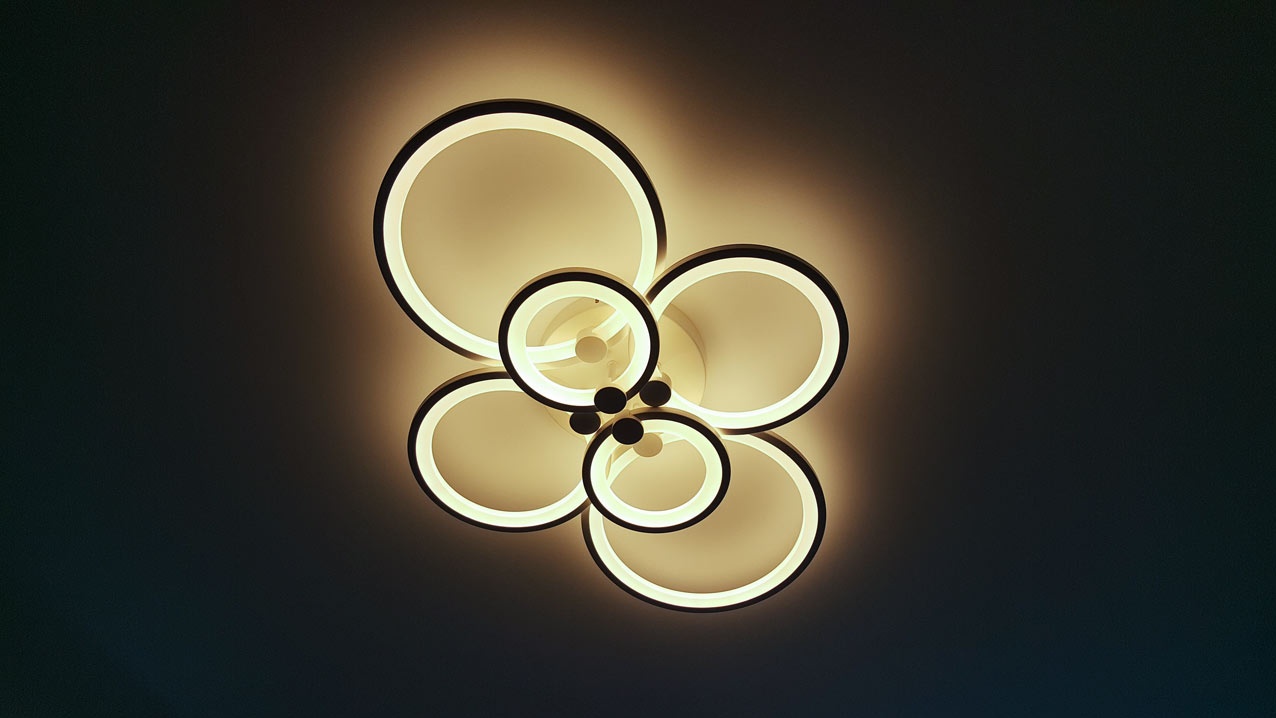

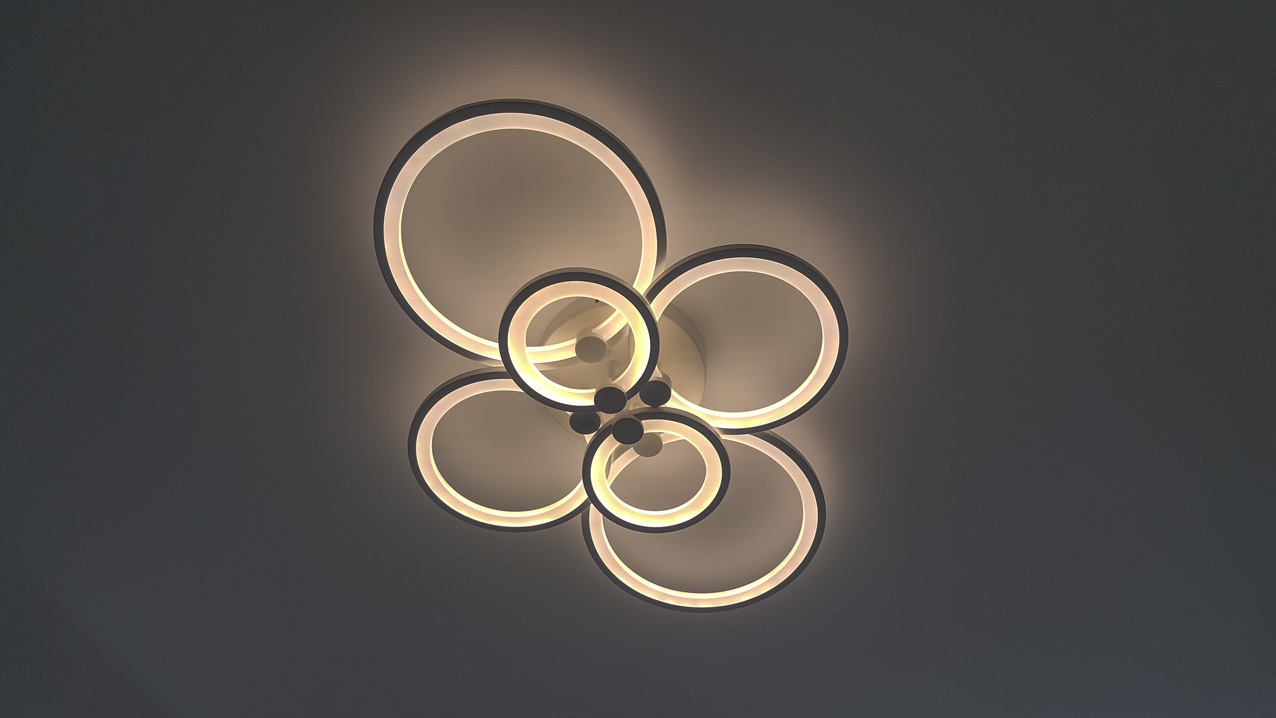

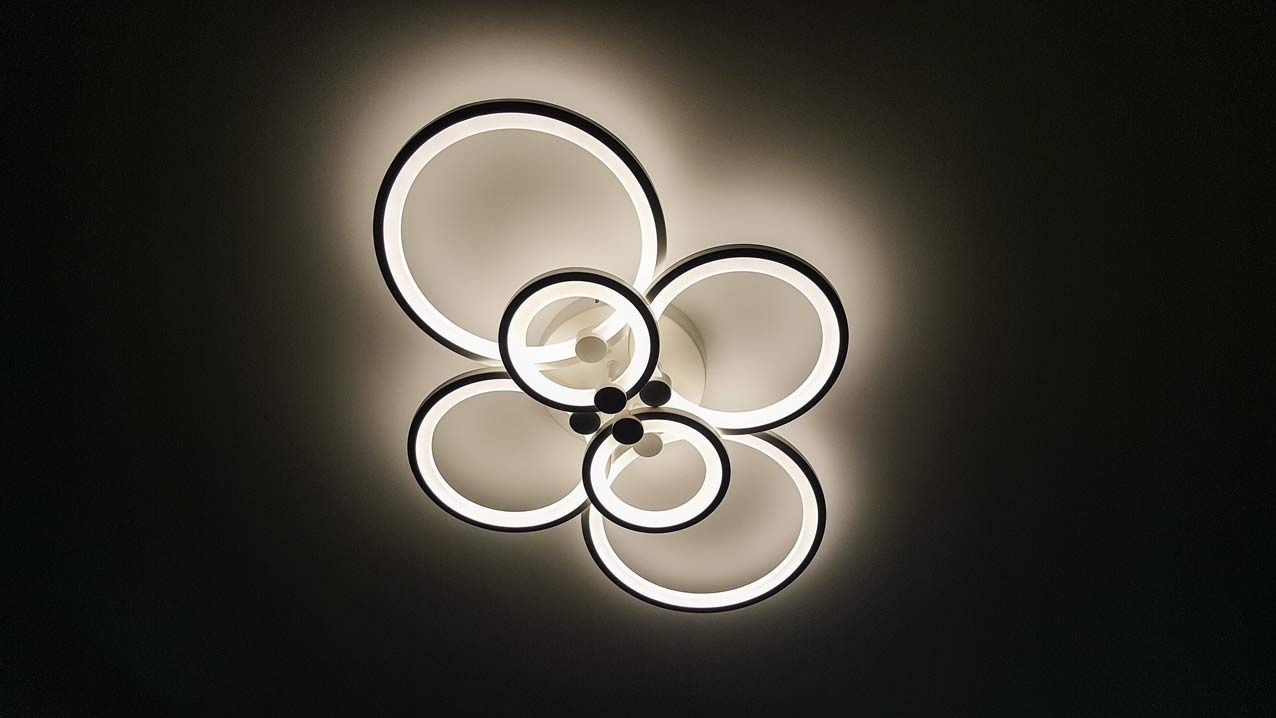

В итоге имеем вот такую красоту:

Та же люстра, в другом ракурсе изображена в начале статьи.

Всем удачи и красоты в жизни!

Блуждая по строительному магазину, можно увидеть в продаже красивые лед-люстры с пультом, разнообразных геометрических форм. Сразу бросаются в глаза стильные и оригинальные дизайны LED-светильников. Можно выбрать под любой стиль комнаты светильники-люстры.

Основной причиной выбора диодной потолочной люстры с пультом послужит ее современный, футуристический внешний вид. Особенно она стильно смотрится во включенном состоянии. На втором плане стоит наличие встроенного модуля со светодиодной лентой. Она дает мягкий, приятный для глаз свет и позволяет существенно экономить на электроэнергии. К тому же очень порадует, что больше не нужно беспокоиться о постоянной замене перегоревших лампочек.

В нашем магазине представлены модификации в виде 2, 4, 6, 8 колец. Отличаются между собой мощностью, размерами и площадью освещения.

Конструкция и комплектация

Люстра поставляется в небольшой картонной коробке. Все элементы внутри надежно упакованы. Заказав товар, он придет в целости и сохранности.

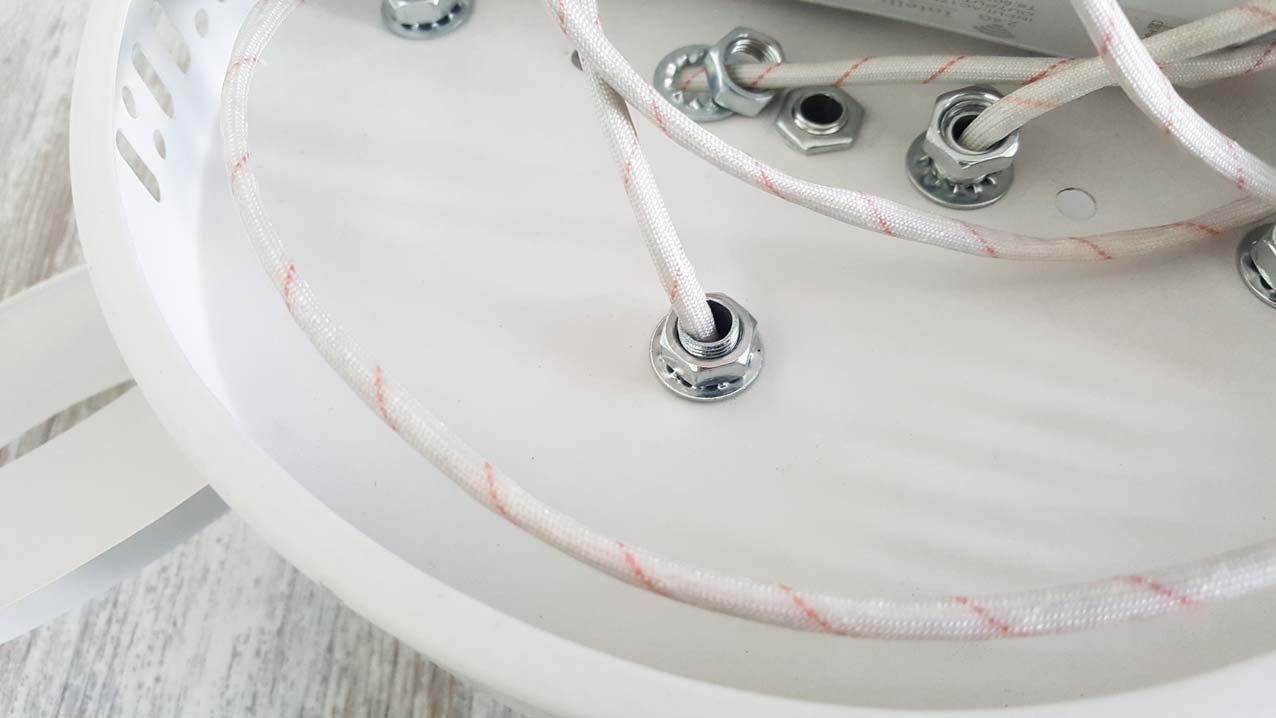

Конструкция люстры состоит из круглого основания, внутри которого находится блок питания с проводкой и колец разного диаметра. Отсюда и происходит название Rings, что в переводе с английского означает «кольца». Основание люстры и колец изготовлены из металла. Светоотражатели, внутри которых находятся светодиоды — из матового акрила. В целом, все элементы светодиодной потолочной люстры с пультом управления изготовлены из качественных материалов.

Что входит в комплект поставки

В комплектации имеется все необходимое для монтажа и работоспособности люстры:

• Планка для крепления к потолку
• Крепежные болты и дюбеля
• Пульт управления
• Инструкция

Сборка и установка лед-люстры

Люстра из коробки идет уже с подключенной проводкой от светодиодной подсветки к блоку питания. Потребуется лишь закрепить поочередно кольца к основанию люстры гайками при помощи ключа. Крепятся они попарно на разной высоте — сначала большие и в конце самые маленькие.

Установить люстру можно самостоятельно. Здесь все просто и интуитивно понятно. Сначала крепится планка непосредственно к потолку на два шурупа. На ней фиксируется два болта.

После, основание люстры крепится к планке на декоративные гайки.

Особенности потолочной лед-люстры

Помимо стильного дизайна, к покупке LED-люстры меня подтолкнула ее технологичность. В этой модели присутствуют много фишек и особенностей, о которых стоит рассказать более подробно.

Качественное освещение

Так как в доме проводят много времени, важно иметь в комнате комфортное и яркое освещение. В люстре используются современные светодиоды нового поколения. Свет получается мягкий, приятный для глаз и распределяется равномерно по всей площади комнаты.

Дистанционное управление

Люстрой можно управлять удаленно при помощи пульта. Вначале можно подумать, что функция бесполезная и не будет пользоваться популярностью среди членов нашей семьи. Но оказывается все наоборот, так как функционал люстры весьма богатый. С пульта можно включать и выключать люстру, плавно менять яркость, цвет освещения, а также активировать режим ночника.

Выбор цвета освещения

Одной из главной особенности светодиодной люстры является возможность менять цвет освещения между холодным, естественным и теплым (6500К/4500К/3000К). Данные режимы можно использовать в зависимости от настроения и обстановки. Например, теплый оттенок расслабляет и подойдет для создания более уютной атмосферы в комнате. Настроиться на рабочий лад и сконцентрировать внимание поможет холодный свет. В основном же мы пользуемся нейтральным режимом с более естественным цветом свечения.

Функция диммирования

В люстре есть очень полезная настройка, которая позволяет управлять интенсивностью свечения. В нужный момент, не отвлекаясь от текущих дел, возможно с пульта регулировать яркость подсветки в комнате. Согласитесь, что очень удобно, не вставая с дивана, приглушить свет перед вечерним просмотром кино. В дополнение, присутствует режим ночника, при котором активируется мягкая подсветка с минимально возможным уровнем яркости. Смена яркости возможна для каждого из режимов цветовой температуры.

Экономичность в использовании

Значительным преимуществом светодиодов в отличие от галогенных ламп и ламп накаливания является их более низкое потребление энергии. Так, к примеру, светодиод мощностью 15 Вт потребляет примерно столько же, сколько обычная лампочка мощностью 100 Вт.

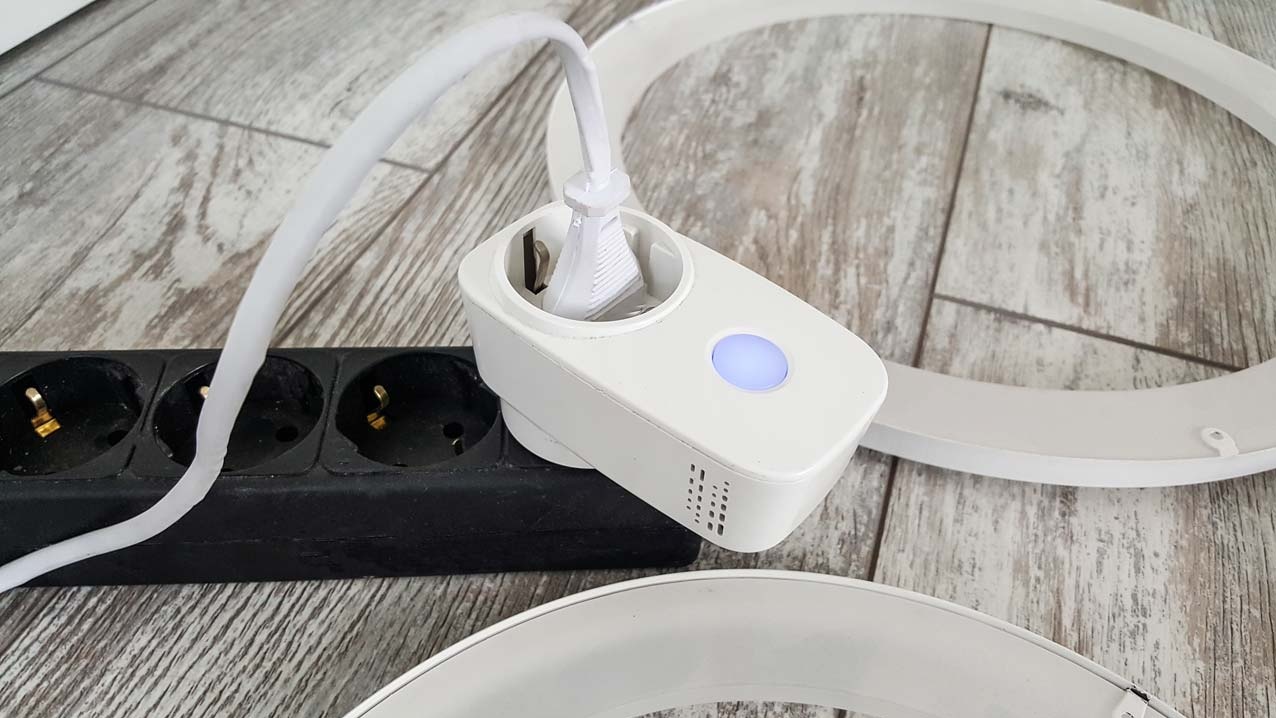

В случае если комната на 15 квадратных метров. При этом на максимальной яркости потребляет всего 121 Вт. Расчеты производились с помощью умной Wi-FI розетки, которая умеет измерять энергопотребление подключенного к ней устройства. Ниже на фото представлены данные по потреблению в разных режимах свечения на максимальной яркости.

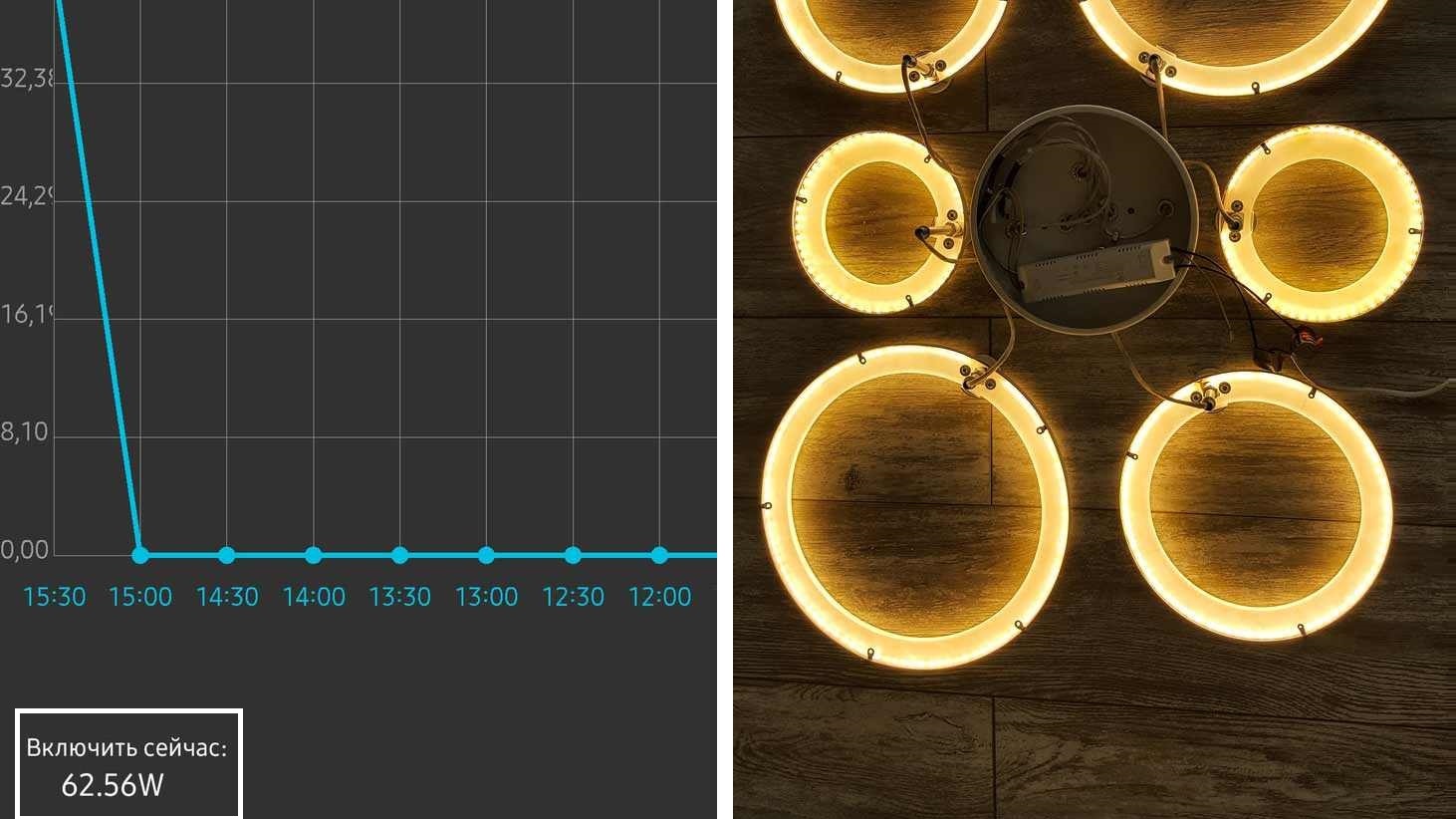

Потребление — цветовая температура 4500K

Потребление — цветовая температура 3000K

Потребление — цветовая температура 6000K

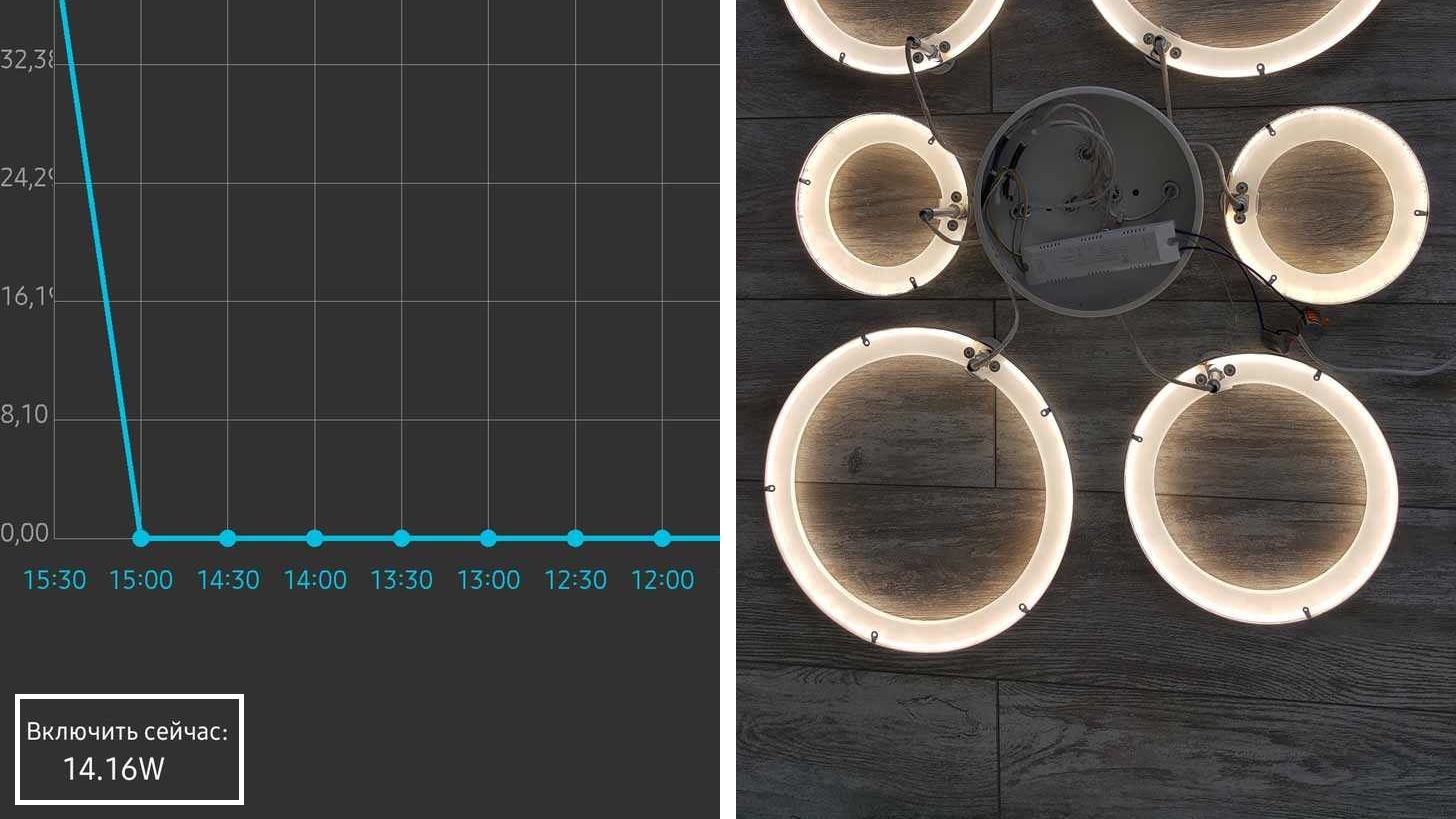

Потребление электроэнергии в режиме ночника

Как мы видим, каждый режим потребляет разное количество энергии и зависит от уровня яркости и цветовой температуры. Данные цифры очень порадуют, так как все познается в сравнении. А именно в сравнении с другой люстрой, которая потребляет на галогенных лампах G6 около 480 Вт.

Существенная экономия заключается еще в том, что наличие встроенного лед модуля избавит вас от постоянной покупки перегоревших лампочек, которые приходиться менять примерно раз в шесть-семь месяцев. Стоит заметить, что большом срок службы светодиодов, равному 30000 часов беспрерывной работы.

Стоит ли покупать светодиодную люстру?

Подводя итог, хочется сказать, что покупкой вы останетесь довольны. Они не только выглядит стильно и современно, но и обладают рядом полезных функций. В люстрах применяются светодиоды нового поколения с большим сроком службы и малым потреблением энергии, три режима цвета свечения, функция регулировки яркостью. Все это дает приятный и равномерный свет с возможностью индивидуальной настройки освещения в зависимости от конкретных условий. Люстры оправдают все ваши ожидания и ее можно смело рекомендовать к покупке.

На чтение 9 мин Просмотров 24.1к. Опубликовано 30.03.2021
Обновлено 30.03.2021

В любом помещении требуется хорошее освещение. Для этих целей можно выбрать светодиодную люстру. Светильники такого типа обычно не очень большие. И с помощью них можно регулировать степень освещённости помещения. Преимущества таких светильников в малом использовании электроэнергии. В статье разберёмся, как подключить светодиодную люстру качественно и без проблем.

Выбор люстры

Для дизайнеров и декораторов светодиодная люстра является отличным решением многих задач. С помощью неё можно создать атмосферу и ситуативно зонировать помещение.

Для изготовления светодиодных люстр часто применяют нержавеющую сталь, хромовое или никелированное покрытие. В качестве украшения изделия можно встретить хрусталь, кристаллы и фарфор.

При выборе люстры следует обращать внимание на её габариты и площадь необходимую подсветить. Так для разных помещений имеются свои требования:

• гостиная и кухня – 200 Лк;
• детская и спальня – 150 Лк;
• коридор и санузел – 100 Лк.

Для обеспечения безопасности стоит обратить внимание на производителя и сопутствующую документацию. У продавца должен иметься сертификат качества и санитарное разрешение. В этих документах указываются используемые материалы для производства изделия и гарантия.

Светильники на потолок могут иметь различные типы крепления. Рассмотрим их подробнее:

Вид осветительного прибора можно выбрать, какой угодно. Но он должен выполнять свои прямые обязанности – качественно освещать помещение. Освещение может производиться не только светодиодными лампами, но и светодиодными лентами.

Меры предосторожности и инструменты

С подключением светодиодной люстры может справиться почти каждый человек. Но при этом необходимо пользоваться соблюдением техники безопасности. В противном случае такие действия могут быть чреваты опасными последствиями.

Но лучше не рисковать и воспользоваться следующими советами:

1. Демонтаж, монтаж и обслуживание светильников необходимо выполнять при выключенной электрической сети. По этой причине в первую очередь необходимо обесточить помещение, в котором будут происходить работы.
2. К светильникам, которые потребляют менее 220 Вольт, в комплекте должен идти специальный блок питания. Использовать блоки от галогенных и люминесцентных ламп строго запрещается.
3. Напряжение тока можно проверить с помощью индикаторной отвёртки. Учтите, что установку делать необходимо с учётом суммарного энергопотребления осветительной системы.
4. Руки работника необходимо держать сухими. Даже несмотря на наличие перчаток.
5. Во время монтажа, необходимо обеспечить пространство вокруг светильников. Они не должны быть слишком близко друг к другу. Возможный перегрев будет быстро выводить из строя лампочки и возможно возгорание.
6. При монтаже светильника в бане или сауне, необходимо учитывать окружающую влажность. Для таких помещений имеются специальные светильники.
7. Место монтажа светодиодной люстры не должно быть затапливаемым. Также избегайте мест с сильной вибрацией.
8. Если на люстре или блоке питания имеются видимые дефекты, то лучше отказаться от монтажа такого изделия.
9. Не пытайтесь самостоятельно разбирать блоки питания или светильники. Это может повлиять на отказ от сервисного обслуживания со стороны производителя.

При установке светодиодной люстры бытового назначения, вам потребуется совсем небольшой набор инструментов. Пригодятся две отвертки – плоская и крестообразная. Устройство для снятия изоляции с провода и плоскогубцы. Для безопасности используйте при монтаже перчатки.

Устройство светодиодной люстры с пультом

Если есть выключатель, зачем нужен пуль люстре? Такой вопрос может возникнуть у любого человека. А нужен он для переключения различных режимов светодиодной люстры. Такие устройства в большинстве своём имеют 2-3 световых группы светодиодного освещения.

Они предназначаются для создания различных световых эффектов.

А для собственно освещения помещения имеется 2-3 лампы. Для каждой группы светодиодов применяются специальные блоки питания или электронные трансформаторы.

Дистанционное управление производится с помощью пульта по радиоканалу. Нет необходимости направлять пульт на источник света, достаточно просто нажать на кнопки. И световое оформление изменится. Дальность действия пульта бывает разной.

Для домашней светодиодной люстры достаточно и 10 метров. А у осветительных приборов в общественных местах дальность действия пульта может достигать и сотни метров. Светодиоды на люстре выполняются разных цветов.

Приёмник даёт питание на контроллер и в результате получаются световые эффекты. Переключаются они путём нажатия кнопки на пульте. Также контроллеры выполняют так, что при каждом новом включении меняется режим освещения.

Монтаж светодиодной люстры

Светодиодная люстра с дистанционным пультом управления, как и другие светильники крепится к потолку с помощью штатных устройств установки. Все принадлежности должны идти в комплекте.

В большинстве случаев необходимо закрепит планку на перекрытии с помощью дюбелей.

Их тоже можно найти в комплекте. Но бывают совсем дешёвые люстры без дюбелей, но найти их не составляет труда. Отверстия в потолке необходимо насверлить с помощью дрели или перфоратора. Далее крепится планка к потолку.

А уже затем на неё будет прикрепляться сама люстра. Порядок монтажа всегда указан в инструкции. Но если светодиодная люстра большая и громоздкая, её лучше подвесить на крюк. В старых домах он уже имеется в отверстии под крепление осветительного прибора.

Схема подключения проводов

Перед тем, как установить светодиодную люстру, необходимо обесточить помещение в котором проводятся работы. Подключение светодиодной люстры можно условно разделить на 3 самых распространённых варианта. Каждый способ имеет свои преимущества и недостатки.

Последовательное подключение

Только так можно будет устранить поломку. Схема подключения довольно проста. От выключателя к первому светильнику проводится фаза, затем кабель протягивается к следующей лампе. К последнему светильнику подключается ноль, который идёт от распределительной коробки.

Параллельное подключение

Такое соединение наиболее практично и его используют чаще всего. Все светильники будут гореть ярко. Единственное, что кабеля придётся потратить больше.

Для такого монтажа лучше использовать провод ВВГ 2х1,5 или 3х1,5.

Он не горюч и имеет качественное изоляционное покрытие. Для осуществления такого подключения, необходимо протянуть кабель от распределительной коробки через выключатель. И далее следует его соединить с каждым светильником.

Затем провод обрезается и передаётся на следующий светильник. Это делается до тех пор, пока все лампы не будут собраны в единую цепь. При выходе из строя одного светильника, все остальные будут работать без проблем.

Лучевое соединение

Этот способ наверное самый трудоёмкий и дрогой. Для каждого светильника будет прокладываться провод индивидуально. К нулю и фазе будут проводиться провода к каждой лампе по отдельности. Но такое соединение на самом деле очень практично.

Подключение к двойному выключателю

Принцип подключения к двухклавишным выключателям светодиодной люстры, существует один простой. От каждого из рожков идут два разноцветных провода.

Чаще всего они бывают синие и коричневые. Для подключения их нужно разбить на 3 группы.

Две из них будут фазой и один ноль. Для начала все синие провода скручиваются. Это будет ноль в соответствии со стандартами. Главное в скрутку не должны попасть другие провода. Оставшиеся провода разделяются на две группы.

При включении одной клавиши на выключателе, будет загораться одна группа светильников, при включении второй клавиши – остальные. Варианты количества лампочек в группе может быть любым. Главное разбить их на разные клавиши выключателя.

Присоединение люстры к одинарному выключателю

Если на потолке имеется только два провода, а на самой светодиодной люстре много, тут всё довольно просто. Все провода одного цвета скручиваем в отдельные скрутки. И присоединяем их к кабелям из потолка. Это довольно просто и не вызовет затруднений даже не у опытного монтажника.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Соединять светодиодную люстру следует по всем правилам. Просто скручивать провода в группу бывает недостаточно. Эта скрутка может со временем окислиться и начать греться.

Лучше такие соединения пропаивать. В таком случае гарантированна хорошая работа контакта на долгие года. А вот при соединении проводов люстры к потолочным концам, также не допустимы скрутки.

Для этого используют клемные коробки.

У большинства светодиодных люстр такие перемычки идут в комплекте. Если их нет, то найти их в любом строительном магазине не составит труда. Но иногда большая скрутка может не помещаться в отверстие клемной коробки.

Лучше всего к соединению припаять небольшой провод, но сечение его должно быть не меньше 0,5 мм2. Всё следует хорошенько заизолировать и в клемную коробку вставить свободный конец. После этого вся конструкция поднимается к потолку и окончательно монтируется.

Подсоединение китайской люстры

На рынке часто можно встретить довольно не дорогие светодиодные люстры. Практически все они родом из Китая. Такие изделия в большом и широком ассортименте. Но у них очень часто хромает электрика.

Прежде чем подключать такую люстру, необходимо проверить все провода и соединения.

Обратите внимание на целостность изоляции. Провода можно собрать в один жгут и закоротить на корпус. Тестер при этом ничего показывать не должен. Если появляются какие-либо показания, то следует искать повреждённый провод или обменять такое изделие.

Обязательно нужно проверить все рожки. От них идут провода. В патроне они припаиваются к двум контактам. Каждый провод необходимо прозвонить. При этом прибор должен показать короткое замыкание или знак бесконечности. Это зависит от модели прибора.

Привязка пульта к люстре

Но в общем и целом он примерно имеет одинаковые манипуляции. Для привязки пульта к светодиодной люстре следует выполнить следующие вещи:

• включить светодиодную люстру с выключателя на стене;
• выждав несколько секунд, следует направить пульт на люстру;
• далее нажимается на пульте специальная клавиша для синхронизации;
• затем светодиодная люстра перейдёт в режим свечения и выдаст отклик в виде короткого мигания.

Клавиша синхронизации на пульте отмечается в основном символом радиосигнала. Но у разных производителей обозначение может отличаться. Иногда такой кнопкой может выступать кнопка включения света. Но для уточнения нюансов, прочтите внимательно инструкцию.

Возможные неисправности

Если вы смонтировали люстру правильно и без ошибок, но она не включается с пульта дистанционного управления, в первую очередь проверьте наличие батареек в пульте. Если они имеются на месте, попробуйте заменить их на новые элементы питания.

Если имеется питание, то можно сделать вывод, что неисправен пульт или приёмник радиосигнала. А если при нажатии клавиш на пульте, не будут включаться определённые лампочки, то в таком случае следует проверить напряжение на проводах из модуля управления.

При напряжении ниже 220 Вольт, следует вывод, что неисправны контактные группы электромагнитного реле. А если всё в порядке, то значит неисправен светоизлучающий элемент. Попробуйте заменить одну из лампочек другой, заведомо исправной.

Как подключить люстру — определение проводов

Перед началом работы необходимо ознакомиться с инструкцией-паспортом люстры, где указаны основные технические параметры, а также имеется схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

• «нулевой» провод должен быть синего цвета;
• провод заземления – желтого или желто-зеленого цвета;
• «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания

Надо обратить внимание на количество выходящих из потолка проводов: два или три

Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности. Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Преимущества и недостатки

Среди главных положительных качеств выделяют:

1. Низкий уровень энергопотребления.
2. Колоссальная светоотдача.
3. Экологичность.
4. Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

1. Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
2. Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
3. Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Устройство и схема подключения

При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.

Блок контроллера для люстры

Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.

Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:

• питающее напряжение составляет от 200 до 240 В;
• каналы для выхода – 3 шт.;
• мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
• мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
• ПДУ способен отдавать команды на расстоянии 8 метров.

Схема подключения в люстре с ПДУ

На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера. Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам. Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.

Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.

Блок, в состав которого входят галогенные лампы

Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров. Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д. Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.

Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.

Светодиодный блок

Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе. Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.

Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.

Как подключить люстру с пультом?

Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.

Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Распространенные неисправности:

• Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
• Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
• Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
• Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
• Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

• последовательное подключение;
• параллельное;
• лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Если в схеме допустить ошибку и питание с нулем перепутать местами, лампы будут под постоянным напряжением, что небезопасно.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Преимущество параллельного способа подключения в том, что даже если одна лампа выйдет из строя, цепь будет полностью работоспособной.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки. С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино

Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Поиск заземления

В современных домах из-за обилия электроприборов и их сложности, большинство щитков дополнительно оснащается заземленной шиной. Далее от этой шины заземляющий провод подходит к розеткам с заземляющим контактом. А в случае необходимости и к светильникам и люстрам.

На рисунке Вариант 1 — провода к люстре от проводки с одноклавишным выключателем, Вариант 2 — с двухклавишным выключателем.
Обще принято, что для обозначения провода «земля» используется провод с желто-зеленой оболочкой изоляции.
Для подсоединения провода «земля» к корпусу светильника или люстры, на корпусе есть болт или винт.

При подключениях нельзя путать провода «ноль» и «земля». Они близки по содержанию, и при подключении люстры к цепи освещения с заменой нейтрали на заземление лампочки хоть и будут гореть, но при определенных условиях это может нарушить нормальную работу электропроводки всего дома.

Как правило, для подключения люстры в жилом помещении не применяется ее заземление. Но если есть желание, то «землю» подключают к корпусу люстры. Подобное решение актуально во влажных помещениях.

Устройство

Любой осветительный прибор состоит из трех деталей:

• корпус;
• патрон (1 и больше);
• плафон (1 и больше).

Электрическая часть большинства обычных светильников состоит из проводов питания, подключенных к патрону, в котором установлена лампочка. Это основа, которая остается неизменной. При этом напряжение питания и род тока может отличаться в зависимости от типа установленных ламп.

Умные люстры и люстры с дистанционным управлением отличаются тем, что в их цепь добавлен приемник сигнала с пульта и устройство коммутации (включения) ламп. В зависимости от сложности лампы они могут не просто включаться и выключаться, но и, например, иметь возможность плавной регулировки яркости.

В люстре могут устанавливаться:

• галогенные лампы с напряжением питания 12 В;
• лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
• светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
• возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.

Если лампа просто включает и выключает свет, то используется блок реле с радиоуправлением. Если предусмотрена плавная регулировка, то для этого предусматриваются регуляторы переменного напряжения или ШИМ-контроллеры, для регулировки постоянного напряжения.

Итак, чаще всего электрическая часть люстры на пульте управления состоит из:

• Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
• Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
• Групп источников света.
• Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и светодиодные драйвера соответственно.

Радиореле на английском называются Wireless Switch. Чтобы найти эту деталь в корпусе люстры – ищите подобную надпись на корпусах блоков.

Схема

Давайте рассмотрим типовую схемы люстры с беспроводным управлением.

На иллюстрации изображена схема люстры 220 В с лампами – это самый простой вариант. Здесь нет никаких понижающих источников питания и преобразователей.

На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.

Обратите внимание, что в него выходит:

• 2 провода для подключения к сети;
• 5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
• 1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.

Нулевой провод – общий. Их два, один – для подключения к сети, другой – для подключения к нагрузке, их можно менять местами, на плате они припаяны к одной точке.

Внешний вид, на корпусе указана схема подключения:

Внутри такого модуля стоит плата:

Синие элементы – это реле. Это коммутирующие элементы, они подают напряжение на нагрузку. В них катушки на 12 В, для их питания реализована безтрансформаторная схема с гасящим конденсатором.

Вот вторая схема:

Это люстра с галогенными низковольтными лампами и светодиодной подсветкой. Один из самых распространенных вариантов. В средней части схемы для питания установлены (сверху вниз):

• Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно.
• 2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

• мультиметр
• пробник
• изоляционную ленту
• нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать

Уделите этому особое внимание, чтобы однажды она не свалилась с потолка

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
2. E41. Его ещё называют «миньоном». Для маломощных ламп.
3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

• G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
• GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
• GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
• GU5.3. Оснащают ими популярные лампы с обозначением MR16.
• G4 – для ламп с миниатюрными размерами.

Подключение потолочного светодиодного светильника

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой — она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Техника безопасности и рекомендации по эксплуатации

Для исключения несчастных случаев и порчи имущества следует соблюдать следующие правила:

• работа с электрическими приборами должна осуществляться сухими руками. Также это касается погодных условий. Если на улице повышенная влажность или идет дождь, то от монтажных мероприятий следует отказаться;
• перед установкой прожектора необходимо обязательно удостовериться в отсутствии электрического тока;
• напряжение сети должно быть не больше 220 В;
• запрещается установка прожектора вблизи от мощных электрических приборов;
• не допускается применение химических средств рядом с прожектором.

Для поддержания осветительного прибора в хорошем состоянии, а также продления срока его службы необходимо соблюдать требования по уходу за ним. Стоит отметить, что светодиодный прожектор не нуждается в излишнем обслуживании.

Прежде всего нужно отказаться от чистящих средств, в основе которых используется растворитель. Если прибор вышел из строя, достаточно отсоединить его от сети, при этом не разбирая. Осуществляя установку осветительного прибора, необходимо обеспечить ему заземление.

В данной статье мы ответили на вопрос, как подключить прожектор к сети, а также рассмотрели конструктивные особенности и основные требования при использовании этого осветительного прибора.

Помимо яркого и мощного освещения, данное устройство обеспечивает безопасность при эксплуатации как для людей, так и для природной среды, а также экономию электроэнергии, обусловленную применением светодиодных источников света. Несмотря на достаточную простоту, монтажные мероприятия все-таки рекомендуется доверить специалистам.

Основные причины поломки

Гораздо проще исключить негативные факторы, из-за которых невозможна стабильная работа аппарата. Лучше сэкономить сегодня, чем тратить лишние деньги завтра. Но с некоторыми проблемами можно справиться.

Не работают светодиоды

Подпалины или чёрные точки на этих элементах точно говорят о том, что прибор вышел из строя. Тогда достаточно заменить деталь на новую, после чего – проверить работоспособность конструкции.

Вот самые распространённые проблемы:

1. Повреждённый элемент.
2. Неправильно отключенный свет.
3. Кратковременные виды мерцания.
4. Периодичное отсутствие освещение.
5. Полное отсутствие свечения.

Причина поломок кроется во внутренних, либо внешних факторах. В большинстве случаев проблему решают заменой одного элемента на другой.

Диодный мост

Диодный мост может оказаться неисправным по следующим причинам:

• Внешние воздействия.
• Неправильная эксплуатация.
• Неисправный аккумулятор, низкая плотность электролитов.

Для замены детали лучше обратиться к профессионалу. При возможности покупается новая деталь.

Плохая пайка

Иногда в изделиях некачественно пропаиваются края. Из-за этого отвод тепла происходит недостаточно интенсивно. Со временем это становится причиной перегрева в проводнике. Перегрев, короткие замыкания приводят к выходу устройства из строя. Решение – разбор корпуса. При возможности – сгоревшие элементы заменяются на новые, не обязательно приобретать весь корпус целиком.

Светодиодные лампочки давно признаны одним из самых практичных источников освещения. Высокая цена по сравнению с аналогами – единственный недостаток изделий. Но приборы полностью отрабатывают затраты благодаря высокой надёжности. Потому их выбирает всё большее число покупателей.

Виды подключения

Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю

При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе

В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

Как подсоединяется светильник к двойному выключателю

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

Подключение LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Методы подключения

Простейшим методом подключения светильника к сети на 220 В является использование гасящего сопротивления, расположенного последовательно светодиоду. Напряжение постоянно изменяется, амплитудное значение может достигать 310 В. Данная величина должна обязательно учитываться при расчетах сопротивления.

Также следует обеспечить защиту диода от обратного напряжения, равного прямому. Рассмотрим основные способы.

Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более)

В данном случае правильно подключить к схеме выпрямительный диод 1N4007, обратное напряжение которого составляет 1000 В. Если будет изменена полярность и напряжение пойдет в обратном направлении, то оно будет сглажено выпрямительным диодом, защищающим светодиод от пробоя.

Шунтирование светодиода обычным диодом

Этот способ подразумевает использование простого маломощного полупроводника, подключаемого по встречно-параллельному курсу со светодиодом. Обратное напряжение будет воздействовать на гасящее сопротивление, поскольку диод включен в прямом направлении.

Встречно-параллельное подключение двух светодиодов

Способ схож с предыдущим методом, за исключением того, что светодиоды будут гореть только на своем отрезке синусоиды, обеспечивая друг для друга защиту от пробоя.

Существенным недостатком подключения светодиодов к сети 220 В через гасящий резистор является то, что на сопротивлении выделяется огромная мощность.

Рассмотрим пример. Предположим, что используется гасящий резистор сопротивлением 24 кОм при подключении светодиодов к сети 220 В с выходящим током 9 мА. Рассчитаем мощность на гасящем сопротивлении: 9*9*24=1944 мВт (около 2 Вт). Таким образом, чтобы обеспечить оптимальную эксплуатацию, нужно взять резистор мощностью не ниже 3 Вт.

Когда используется несколько led-диодов, потребляющих ток большего значения, то мощность будет расти пропорционально квадрату выходного тока, из-за чего использовать гасящий резистор будет просто нецелесообразно. В случае применения сопротивления меньшей мощности, чем требуется по регламенту, резистор быстро выйдет из строя и произойдет короткое замыкание.

Поэтому роль токоограничивающего элемента должен играть конденсатор, на котором не рассеивается мощность, поскольку сопротивление является реактивным.

В простейшей схеме подключения светодиодного осветительного прибора через конденсатор наблюдается следующая картина: после прекращения питания в конденсаторе сохраняется остаточный заряд – источник угрозы для безопасности человека, который должен разряжаться с помощью сопротивления. Второй резистор требуется при включении питания для защиты схемы от тока, идущего через конденсатор. Выпрямительный диод служит для защиты led-диода от обратного напряжения. Выбирайте конденсатор неполярного типа, рассчитанный для эксплуатации в сети с напряжением не ниже 400 В.

Категорически запрещено использовать полярные конденсаторы в сети переменного тока, поскольку проходящий в обратном направлении ток приведет к разрушению конструкции.

Для расчета нужной емкости конденсатора используют эмпирическую формулу, где производное 4,45 и тока, проходящего через светодиоды, нужно разделить на разницу между амплитудной величиной тока (указана выше – 310 В) и падением напряжения на светодиоде после прямого прохождения.

Например, если нужно подключить led-диод с падением напряжения 3 В и током 9 мА, то по формуле выше емкость конденсатора будет равна 0,13 мкФ. На данную величину в большей степени влияет сила тока, меньшей – падение напряжения.

Эмпирическая формула может использоваться при расчетах емкости конденсатора для сети частотой 50 Гц, поскольку в остальных случаях коэффициент 4,45 требует перерасчета.
