Складские конструкции

СКЛАДСКИЕ КОНСТРУКЦИИ

2 ГЛУБИННЫЙ СТЕЛЛАЖ

Техническая информацияВведение — стр.Основные элементы — стр.

2530

1 ФРОНТАЛЬНЫЙ СТЕЛЛАЖ

Техническая информацияВведение — стр.Основные элементы — стр.Схемы раскосов — 1 стр.Основные элементы: Балки — стр.Дополнительные элементы — 1 стр.

510

3182

3 КОНСОЛЬНЫЙ СТЕЛЛАЖ

Техническая информацияВведение — стр.Основные элементы — стр.

3739

4 ПОЛОЧНЫЙ СТЕЛЛАЖ

Техническая информацияВведение — стр.Основные элементы — стр.Схема раскосов — стр.Основные элементы: Балки — стр.

43464950

5 МЕЗОНИН

Техническая информацияВведение — стр.Основные элементы — стр.

5355

ФРОНТАЛЬНЫЙ СТЕЛЛАЖ 1

510

3182

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллаж

Введение1

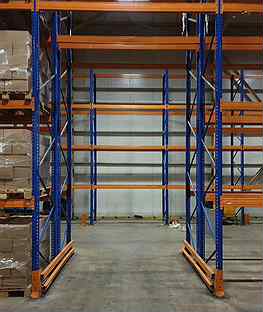

Фронтальные (паллетные) стеллажи предназначены для хранения грузов в складских помещениях на полках или пал-летах, различающихся по наименованию и техническим характеристикам. Стеллажи представляют собой сборно — разборнуюконструкцию, собираемую из отдельных элементов в одну или две линии любой длины, с любым количеством ярусов ивозможностью регулирования балок по высоте с шагом 50мм. Конструкция стеллажа может быть легко изменена, достроенапо длине и высоте. Фронтальные стеллажи легко монтируются и демонтируются.

Фронтальные стеллажи состоят из вертикальных рам с шагом перфорации 50мм и поперечных балок различной длиныдля одной или нескольких паллет на секцию. Крепление балок к стойкам стеллажной системы производится с помощью заце-пов. Стеллажи комплектуются фиксаторами, предохраняющие горизонтальные балки стеллажей от случайного выбивания ихвилами погрузчика.

Стеллажи могут быть с односторонней загрузкой — пристенные, и с двусторонней загрузкой — островные. Конструкциястеллажей расчитана для размещения на них поддонов 800 х 1200мм и 1000 х мм, с максимальной нагрузкойна ярус (две балки) до 4 00кг и до 24000кг на раму.

EUR FINN 12008

Пример расположения фронтальных складских стеллажей. Вдоль стен установлены пристенные стеллажи, по середине- островные. Для увеличения количества хранящегося груза на поддонах — в зависимости от веса, типа груза и количестваподдонов — рекомендуется использовать островные стеллажи, располагая поддоны друг перед другом с каждой стороны про-хода. Островной стеллаж состоит из двух пристенных стеллажей объединенных вместе.

Ширина прохода между соседними линиями стеллажей, зависит от особенностей грузоподъемников или грузоподъем-ных механизмов, размера поддона и непосредственно высоты склада.

Для поддонов 800 х 1200мм, 1000 х 1200мм, устанавливаемых размером 1200мм в глубину стеллажа, используютсяследующие грузоподъемники (смотри ниже), а также указана допустимая ширина прохода для каждого грузоподъемника:

Максимальная рабочая высота каждого подъемника

Штабелер: от 2200 до 2300мм

Автопогрузчик: от 3200 до 3500мм

Высотный штабелер: от 2600 до 2900мм

Погрузчик башенныйс внутренней кабиной: от 1700 до 1900мм

Погрузчик башенныйс внешней кабиной: от 1400 до 1600мм

Кран штабелер: от 1400 до 1600мм

Штабелер: 5200мм

Автопогрузчик: 7000мм

Высотный штабелер: 11000мм

Погрузчик башенныйс внутренней кабиной: 12500мм

Погрузчик башенныйс внешней кабиной: 12500мм

Кран штабелер: 40000мм Глубинаподдона Ширина прохода

Штабелер Автопогрузчик Высотный штабелер

Погрузчик башенный с внутренней кабиной Кран штабелер

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллажВведение

Погрузчик башенный с внешней кабиной

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллаж

Введение1

Полка SP

Поддон

Ригель

Полка ДСП

Балка

Рама

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллажВведение

Полка SP

Поддон

Рама

Балка

Ригель

Полка ДСП

Боковой отбойник

Перемычка междулиниями стеллажей

Полка SP

Бампер

Фиксатор

Балка Стойка

Схема сборки фронтального складского стеллажа

Опора

Раскос В

Стойка

Раскос А

Фиксатор

Балка

Ригель

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллаж

Введение1

Основные элементы фронтальных складских стеллажей

являются вертикальными компонентами стеллажей. Прямоугольные по форме, они разнятся по весу, глубине(базе) и передней части в зависимости от предполагаемой нагрузки и модели рамы. Они изготовляются из двух ,соединенных вместе с помощью горизонтальных и диагональных , и зафиксированы на полу с помощью .Рама подбирается по высоте и грузоподъемности исходя из требований заказчика. Максимальная высота рам можетдостигать 12 мм.

Рамыстоек

раскосов опор

000

Рамы изготавливаются из следующих компонентов.

— открытые профили различных размеров. Они имеют фронтальные слоты по 30мм каждый вдоль сторон черезкаждые 50мм. Фронтальные слоты называются — , которые предназначены для фиксирования

в них. Они фиксируются с помощью более тонкой части отверстий внизу, как это показано на рисунке.Боковые отверстия используются для фиксации прилагаемых раскосов. По желанию заказчика стойки окрашиваютсяполимерной порошковой краской или изготовляются из оцинкованной стали. Стандартный цвет

Используются различные модели стоек в зависимости от толщины полотна.

Стойкичашеобразные отверстия

балок

RAL5005.

10080

120 140

Раскос горизонтальный (А)

Раскос диагональный (B)

Стойка

Опора

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллажОсновные элементы

— С-образный профиль. В зависимости от места установки на раме, различают горизонтальные ( )и диагональные ( ). По желанию заказчика раскосы окрашиваются полимерной порошковой краской или изготовляютсяиз оцинкованной стали. Стандартный цвет синий Раскосы изготовляются трех типоразмеров 25х45мм, 35х35мм,35х70мм (смотри рисунок).

Раскосы АВ

RAL5005.

В рамах глубиной 850мм и 1050мм со стойками мм и 100х2,0мм применяется ,в рамахглубиной 1050мм со стойками 120х2 0мм, 120х2 мм и 140х2,5мм в зависимости от нагрузки на раму, применяются

или

80×2,0, ,5

раскос 25х45мм

раскосы 35х35мм раскосы 35х70мм.

45 35 70

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллажОсновные элементы

Раскос А

Стойка 80, 100

Опора 80

Раскос В 25×45

25×45

Раскос А

Стойка 010

Опора 100

25×45Раскос В25×45 Вставка

25×45

Раскос АРаскос В

Стойка 120

Опора 120

35x3535x35 Вставка

35×35

Раскос А

Стойка 120, 140

Опора 120, 140

35×70Раскос В35×70

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллажОсновные элементы

1Для крепления рам к полу применяются (смотри рис.), в том случае если пол склада не ровный необходимо

использовать под опоры и стойки, для точной настройки высоты рамы. Опоры крепятсяк полу анкерными болтами

опорывыравнивающие пластины

Опора и выравнивающая пластина стойки 80,для стойки до высоты 5000мм100

Для защиты рам от механических повреждений используются и . Отбойники бывают угловые,фронтальные и боковые, изготовляются из металла толщиной 4мм, крепятся к полу анкерными болтами. Бампер крепитсянепосредственно к стойке. Стандартный цвет

отбойники бампер

RAL2008.

Опора и выравнивающая пластина стоек 120, 140,для стойки на высоту свыше 5000мм100

Бампер

Боковой отбойникФронтальный отбойникУгловой отбойник

Схема расположения раскосов на рамах высотой от 2000мм до 8000ммс сечением стойки 80х2,0мм.

База 850ммРаскос 790мм,Раскос 1000мм

База 1050ммРаскос 990мм,Раскос 1164мм

2000 2500 3000 3500 4000 4500

55005000 6000 6500 7000 7500 8000

1050850

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллаж

Схемы раскосов1

Схемы раскосов

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллаж1

1050

База 1050ммРаскос 990мм,Раскос 1164мм

3500 4000 4500 50 00 5500 6000

2000 2500 3000

7000 7500 8000 8500 9000 9500

6500

10000

Схема расположения раскосов на рамах высотой от 2000мм до 000ммс сечением стойки 0х2,0мм

1010

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллаж

Схемы раскосов1

80 0075 0070 006 05 06000 85 00

1050

База 1050ммРаскос 990мм,Раскос 1164мм

Схема расположения раскосов на рамах высотой от 000мм до 000ммс сечением стойки 120х2, мм 120х2,5мм и 140х2,5мм, с раскосами 35х мм вариант А

6 120 , 35 ( )

Схемы раскосов

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллаж1

1050

База 1050ммРаскос 990мм,Раскос 1164мм

Схема расположения раскосов на рамах высотой от 000мм до 000ммс сечением стойки 120х2, мм 120х2,5мм и 140х2,5мм, с раскосами 35х мм вариант Вс дополнительными горизонтальными раскосами.

6 120 , 35 ( )

80 0075 0070 006 05 06000 85 00

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллаж

Схемы раскосов1

1050

База 1050ммРаскос 990мм,Раскос 1164мм

6000 6 05 0 70 00 75 00 80 00 85 00

Схема расположения раскосов на рамах высотой от 000мм до 000ммс сечением стойки 120х2,5мм и 140х2,5мм, с раскосами 35х70мм.

6 12

прочные горизонтальные элементы подвески, на которые могут крепиться различные грузы на поддонах иполках. Также они формируют жестко закрепленные боковые элементы сборки складского стеллажа. Они могут быть различ-ными по форме и весу и включают в себя комплект приваренных кронштейнов с зацепами на каждом конце, которые подсое-диняются в на стойках рам. Каждый уровень формируется двумя балками. Балки изготавливаются,как правило, для установки в одну секцию 2-х или 3-х (реже 4-х) или поддонов. На заказ возможно изготовлениебалок любой длины. Балки к стеллажной системе подбираются исходя из требований по грузоподъемности на пару балок,а также из-за условий планировки стеллажной системы. Балки окрашены полимерной порошковой краской цвет

Балки

чашеобразные слоты

—

EUR FIN

, RAL2008.

СС CN

По типу крепежа кронштейнов подразделяются на: — верхний, — центральный, — нижнийВ С Н

B HС

По сечению балки подразделяются на: 85х50мм, 100х50мм, 125х50мм, 140х50мм, 160х50мм

CC C85х50 CC C100х50 СС 125х50 С С 85х50 СN

CC 140 Cх50 CC 6 C1 0х50 С 5х50 СN 12

По форме металлического профиля, балки подразделяются на 2 вида: и .СС CN

Фиксатор

Балка Стойка

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллажОсновные элементы: Балки

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллаж

Основные элементы: Балки1

Схема расположения груза на балках

X X

Y Y

X X

Y Y

1850

2700

3600

2300

3300

Длинабалки в мм

B A

800

1000

1200

Поддон

100

X, Y

При высоте стеллажа 3000мм мм, при 6000мм 100мм, при 9000мм 12 мм, при 12000мм 1 0мм.H= Z=75 H= Z= H= Z= 5 H= Z= 5

1200

75 751050

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллажОсновные элементы: Балки

Для временной установки поддонов на рамах фронтального стеллажа разработана . Она обычноиспользуется на стеллажах с узкими проходами в которых работают башенные погрузчики. Башенный погрузчик устанавливаетна торцевую полку поддон, который в дальнейшем забирает обычный автопогрузчик.

Торцевая полка рассчитана на один поддон, максимальной нагрузкой 1000кг при условии равномерного распределениягруза. Торцевая полка крепится на стойках 100х75мм, 120х75мм и 140х75мм. На раму не более двух ярусов, обязательноприменяя горизонтальные связи в первую и последнюю ячейку и вертикальные связи. Все ярусы первой ячейки должны бытьзагружены. Полка окрашивается полимерной порошковой краской цвет

торцевая полка

, RAL2008.

Стойка

Рама правая

Уголок фронтальный

Раскос тп

Щека 100

Рама левая

Винт М10х30ГОСТ 7798

Для того чтобы вставляемые паллеты, при загрузке-разгрузке, не выпадали с обратной стороны стеллажа, используются. В зависимости от нагрузки паллеты ограничитель состоит из балки или балки 85х50мм

и двух кронштейнов на концах.ограничители паллет CC C

Кронштейнограничителя

Балка СС балка СС 85х50 балка С 85х50

СКЛАДСКИЕ КОНСТРУКЦИИФронтальный стеллаж 1

Дополнительные элементы

ГЛУБИННЫЙ СТЕЛЛАЖ 2

Техническая информацияВведение — стр.Основные элементы — стр.

2530

глубинные стеллажиМеталлические представляют собой жесткую конструкцию вертикальных рам, скрепленных рядамигоризонтальных балок с добавлением системы направляющих. На эти направляющие (ложементы) устанавливаются поддоныс товаром. В направлении загрузки шаг рам глубинного стеллажа выбирается в зависимости от веса и габарита складируемогогруза и необходимого количества поддономест. Несущие рамы разборные.

Глубинные стеллажи наиболее эффективно использовать для хранения однородного товара на поддонах, с длительнымсроком хранения, когда необходимо разместить в помещении максимальное количество единиц товара.

Конструкции глубинных стеллажей разделены между собой узкими проходами. Длина и ширина этого прохода, высотаряда должна быть тщательно рассчитана с учетом грузопотока. Слишком узкие проходы между рядами стеллажей затруднятперемещение грузоподъемников. Складирование поддонов производится короткой стороной в глубину. Для хранения исполь-зуются поддоны EUR (800х1200х150мм.) и FIN (1000х1200х150мм.).

реимуществом глубинных стеллажей является высокая степень использования объема помещения склада.Высота конструкции может достигать 12м. Эффективность использования помещения в случае глубинных стеллажей возрастаетдо 50 — 60% от общей площади склада, что на 25% выше, чем в случае фронтальных стеллажей.

На представленных ниже рисунках показаны 3 варианта расстановки складских стеллажей на одной территории склада.Как следует из рисунков, у глубинных складских стеллажей количество поддономест больше, чем у фронтальных складскихстеллажей.

Главным п

СКЛАДСКИЕ КОНСТРУКЦИИГлубинный стеллаж

Введение2

30660мм

Фронтальный складской стеллаж

Используемая площадь: 858 кв. мКоличество поддономест: 306

30 605 мм

Глубинный складской стеллаж

Используемая площадь: 855 кв. мКоличество поддономест: 522

Объединение фронтального складскогостеллажа с глубинным.

Используемая площадь: 858 кв. мКоличество поддономест: 383(200 поддонов — глубинный стеллаж,183 поддона — фронтальный стеллаж)

Высотный штабелерАвтопогрузчик

СКЛАДСКИЕ КОНСТРУКЦИИГлубинный стеллажВведение

Система загрузки глубинных стеллажей

LIFO (Last in — First out)

A, B, C, D

D, C, B, A

загрузка товара —

разгрузка товара —

поддон, загруженный первым,выгружен будет последним

DFIFO (First in — First out)

A, B, C, D

FIFO

загрузка товара —

разгрузка товара —

поддон, загруженный первым,выгружен будет первым

Для складирования по системе ,необходимо обеспечить доступ к товарус обеих сторон

Для загрузки товара на поддонах в глубинный стеллаж используются автопогрузчики и высотные штабелеры.Максимальная рабочая высота подъема вилл у автопогрузчика 7000мм, а у высотного штабелера — 12000мм.

СКЛАДСКИЕ КОНСТРУКЦИИГлубинный стеллаж

Введение2

На базе глубинных стеллажей с небольшими изменениями возможно изготовлениеГравитационные стеллажи предназначены для хранения и обработки большого количества однородных грузов узкогоассортимента.

Область применения гравитационных стеллажей чрезвычайно широка. В основном их используют для складированиятоваров малого и среднего ассортимента при высоком складском обороте на предприятиях пищевой, фармацевтической,косметической, химической промышленности.

Преимущества гравитационных стеллажей для поддонов:

1. компактное складирование и отсутствие межстеллажных проходов обеспечивает высокую степень использованияобъема склада;

2. конструкция стеллажей реализует принцип FIFO, что позволяет легко отслеживать сроки годности храненияскоропортящейся продукции;

3. зоны загрузки и выгрузки гравитационного стеллажа разделены, что позволяет одновременно загружать и разгружатьстеллаж, увеличивая производительность труда на складе;

4. поддоны перемещаются под действием силы тяжести вдоль склада по роликовому полотну, снижая материальныеи временные затраты на внутрискладское перемещение грузов.

Для защиты металлоконструкции гравитационных стеллажей от случайных ударов подъемно-транспортной техникойвозможна установка защитных отбойников.

гравитационных стеллажей.

Возможно использование гравитационных стеллажей в холодильных камерах,в том числе, в низкотемпературных до -25С.

Принципиальная схема гравитационных стеллажей чрезвычайно проста – они представляют собой роликовые конвейеры(каналы), установленные под углом 3 …5 к горизонту. Конвейеры опираются на несущую металлоконструкцию и располагаютсяв нескольких уровнях один над другим. Поддон устанавливается с помощью погрузчика или штабелёра на высокую частьроликового конвейера канала (зона загрузки) и затем под действием своего веса начинает движение вниз по роликам. Скоростьскольжения поддона по конвейеру контролируется посредством специальных тормозов – тормозных роликов, установленныхпо длине канала таким образом, что при заполнении всего канала поддонами приторможенным оказывается каждый поддон.Достигнув упора во фронтальной части конструкции (зона разгрузки), первый поддон останавливается. Для того чтобы избежатьдавления задних поддонов, передний поддон отделяется от них с помощью делительного механизма. Это позволяет беспрепят-ственно снять поддон со стеллажа. Делительный механизм устроен таким образом, что при съеме первого поддона он открыва-ется и производит отделение следующего поддона от поддонов, находящихся позади него в канале.

Загрузка-разгрузка стеллажей осуществляется при помощи погрузчика или штабелёра. Длина канала может быть оченьбольшой, но на практике она не превышает 25…30 м. Высота конструкции также практически не ограничена и зависит толькоот той грузоподъемной техники, которая обслуживает гравитационные стеллажи. Чаще всего используются конструкции высотой5…7 м в 3…5 ярусов хранения.

Гравитационные стеллажи могут быть приспособлены для хранения и перемещения EUR (800х1200х150мм.) и FIN (1000х1200х150мм.) поддонов массой от 250 до 1200 кг и более.

0 0

FIFO (First in — First out)

A, B, C, D

FIFO

загрузка товара —

разгрузка товара —

поддон, загруженный первым,выгружен будет первым

Для складирования по системе ,необходимо обеспечить доступ к товарус обеих сторон

Загружаемыйотсек

Схема сборки глубинного складского стеллажа

Кронштейн дельталожемента

Дельта ложемент

Балка Балка стволового отсека

Перемычка

Бампер

Защита рядов

СКЛАДСКИЕ КОНСТРУКЦИИГлубинный стеллажВведение

Ограничительподдона усиленныйверхний

Рама

Раскос Астволового отсека

Защита рядов

Ограничительподдона усиленныйнижний

Раскос Встволового отсека

СКЛАДСКИЕ КОНСТРУКЦИИГлубинный стеллаж

Введение2

Основные элементы глубинных складских стеллажей

Рамыстоек

раскосов опор

10080

120 140

Раскос горизонтальный (А)

Раскос диагональный (B)

Стойка

Опора

Рамы изготавливаются из следующих компонентов.

Используются различные модели стоек в зависимости от толщины полотна.

Стойкичашеобразные отверстия

балок

RAL5005.

СКЛАДСКИЕ КОНСТРУКЦИИГлубинный стеллажОсновные элементы

45 35 70

Раскосы АВ

RAL5005.

В рамах глубиной 850мм и 1050мм со стойками мм и 100х2,0мм применяется ,в рамах глубиной 1050мм со стойками 120х2 0мм, 120х2 мм и 140х2,5мм в зависимости от нагрузки на раму, применяются

илиСхемы расположения раскосов на рамах смотри раздел

80×2,0, ,5

раскос 25х45мм

раскосы 35х35мм раскосы 35х70мм.»Фронтальные складские стеллажи».

Раскос А

Стойка 80, 100

Опора 80

Раскос В 25×45

25×45

Раскос А

Стойка 010

Опора 100

25×45Раскос В25×45 Вставка

25×45

Раскос АРаскос В

Стойка 120

Опора 120

35x3535x35 Вставка

35×35

Раскос А

Стойка 120, 140

Опора 120, 140

35×70Раскос В35×70

СКЛАДСКИЕ КОНСТРУКЦИИГлубинный стеллажОсновные элементы

Для защиты рам от механических повреждений используются бампер и элементы защиты рядов. Бампер крепитсянепосредственно к стойке. Элементы защиты рядов составляют единую группу, которая крепится к полу анкерными болтами.Бампер и элементы защиты рядов окрашиваются полимерной порошковой краской , заказываются отдельно.RAL2008

Для крепления рам к полу применяются (смотри рис.), в том случае если пол склада не ровный необходимоиспользовать под опоры и стойки, для точной настройки высоты рамы. Опоры крепятсяк полу анкерными болтами.

опорывыравнивающие пластины

Опора и выравнивающая пластина стойки 80,для стойки до высоты 5000мм100

Опора и выравнивающая пластина стоек 120, 140,для стойки на высоту свыше 5000мм100

Бампер

Отбойник внутреннийОпора отбойника

Угольник 50х50

СКЛАДСКИЕ КОНСТРУКЦИИГлубинный стеллажОсновные элементы

Дельталожемент

Кронштейндельта ложемента

Фиксатор

По типу крепежа кронштейнов, по форме металлического профиля и по сечениюприменяется только балка СС 85х50 В.

направляющая, на которой располагаются поддоны. Ложемент крепится к специальным кронштейнамс двух сторон прохода. Длина ложемента зависит от глубины стеллажа.

Ложемент —

Дельта ложемент

Балки

чашеобразные слоты

—

EUR FIN

, RAL2008.

Балка СС 85х 0 В5

Фиксатор

Балка Стойка

СКЛАДСКИЕ КОНСТРУКЦИИГлубинный стеллажОсновные элементы

Схемы загрузки поддона

Поддон должен быть вставлен в уровень погрузки приблизительно на 50мм выше, относительно поверхности ложемента.Поддон с грузом должен располагаться по центру прохода. Если при загрузке поддон был смещен в одну сторону, то с другойстороны минимум на 30мм поддон должен находится на ложементе. На рисунках показано расположение поддонов, указанаширина прохода: в 1-ом и 2-ом случаях, размеры груза не превышают размеры поддона, в 3-ем — груз выходит за поддон.

12001600

75757575

12001350

ширина прохода

Глубина стеллажа равна сумме всех поддонов с учетом зазора между поддонами. В зависимости от количества поддоноввеличина зазора колеблется от 35 до 50мм, в том случае, когда груз выходит за пределы поддона этот зазор выдерживаетсямежду соседними грузами.

80 , 10000 80 , 10000

5050

60 60

10545

1350

90 30 65 651200

КОНСОЛЬНЫЙ СТЕЛЛАЖ 3

Техническая информацияВведение — стр.Основные элементы — стр.

3739

Консольные стеллажи предназначены для установки в производственных и складских помещениях и размещенияна них длинномерных грузов — металлического проката, рулонов, труб, деревянных балок, и других аналогичных грузов,с нагрузкой на одну консоль до 1 00 кг. Многоярусность консольных стеллажей позволяет сортировать грузы по их длине,весу, объему

Стеллажи данного типа имеют одно- и двустороннюю фронтальную загрузку – разгрузку и представляют собойсборно-разборную металлическую конструкцию, состоящую из отдельных элементов — вертикальных стоек, несущихгоризонтальных консолей, системы связей, монтирующихся в линию любой длины с любым количеством секций храненияразличной длины. Соединение — болтовое. Межосевое расстояние опорных стоек зависит от массы хранимого груза и имеетследующие размеры: 750мм, 1000мм, 1250мм, 1500мм, 1750мм, 2000мм.

Стойка

Зацеп раскоса

Палец

Раскос В

Консольгоризонтальная

База

Ограничитель консоли

Опора крепления

Раскос А

СКЛАДСКИЕ КОНСТРУКЦИИКонсольный стеллаж

Введение3

Схема сборки консольного складского стеллажа

Стойка

Зацеп раскоса

Палец

Раскос В

Консольгоризонтальная

База односторонняя

Ограничительконсоли

Опора крепления

Раскос А

СКЛАДСКИЕ КОНСТРУКЦИИКонсольный стеллажВведение

Основные элементы консольных складских стеллажей

изготовлена из двух одинаковых перфорированных профилей, сваренных друг с другом. Высота стойкидостигает до 6500мм, по индивидуальному расчету возможно изготовление до 12000мм. Шаг перфорации 100мм. Круглыеотверстия предназначены для крепления горизонтальных консолей, прямоугольные — для зацепов раскосов.Стойка окрашивается полимерной порошковой краской 5005

Стойка

RAL .

Стойка

Консольгоризонтальная

Зацеп раскосов

Палец-фиксатор

Раскос А

Раскос В

изготовлена из С-образного профиля, с приваренным с одного конца кронштейном длякрепления к стойке. Для фиксации на стойке используется палец — фиксатор. При необходимости комплектуетсяограничителем. Консоль окрашивается полимерной порошковой краской 2008

Горизонтальная консоль

RAL .

Палец-фиксатор

Ограничительконсоли

Груз должен быть расположен минимум на двух консолях, допускается выход груза, по длине стеллажа, за пределыконсолей максимум на 50% величины межосевого расстояния стоек. По длине горизонтальной консоли должен распологатьсяравномерно, строго по центру консоли и базы, за пределы горизонтальных консолей не выходить.

L1/2L 1/2L

1 0005 00 5006000

1 000 1 000 1 000 1 000

СКЛАДСКИЕ КОНСТРУКЦИИКонсольный стеллаж 3Основные элементы

изготовлена из двух С-образных профилей, которые при помощи болтового соединения, крепятся с двух сторонк стойке.

База

Стойка

Опора крепления

Зажим

Стойка

Опора крепления

База

Опора крепления

СКЛАДСКИЕ КОНСТРУКЦИИКонсольный стеллажОсновные элементы

4ПОЛОЧНЫЙ СТЕЛЛАЖ

43464950

СКЛАДСКИЕ КОНСТРУКЦИИПолочный стеллаж

Введение4

Полочные стеллажи широко распространенный тип стеллажей. Они в основном используются для храненияштучного товара, товара в коробках, пластиковых или металлических контейнерах на полках. Полочные стеллажи могут бытьвыполнены как в стационарном, так и в передвижном вариантах. Полочные стеллажи без преувеличения можно отнестик самым распространенным системам складского хранения с ручной обработкой груза ввиду их универсальности, отно-сительно низкой стоимости, простоте конструкции и легкости монтажа. В зависимости от типа используемых для монтажакомплектующих, полочные стеллажи могут применяться для хранения широкого спектра как легких материалов, так и грузовсредней тяжести.

В самой простой стандартной комплектации (с гладкими полками) полочные стеллажи могут применяться дляоборудования любых складских объектов, архивов, библиотек, а также в бытовых условиях.

Балка LP

Рама

Балка SP

Полка SP

Полкапожарозащитная

Ригель

СКЛАДСКИЕ КОНСТРУКЦИИПолочный стеллажВведение

Балка LP

Рама

Балка PS

Полка SP

Полка ДСП

Перемычка

Полкапожарозащитная

Ригель

СКЛАДСКИЕ КОНСТРУКЦИИПолочный стеллаж

Введение4

Схема сборки полочного стеллажа

Балка LP

Ригель

Подпятник

Раскос В

Стойка

Раскос А

Балка SP

Полка SP

Полкапожарозащитная

Фиксатор ОС

Основные элементы полочных стеллажей

Рамы изготавливаются из следующих компонентов.

— открытый холоднокатанный стальной профиль. Стойка имеет фронтальные слоты по 28мм каждый вдоль сторончерез каждые 50мм. Фронтальные слоты предназначены для фиксирования в них. Балки фиксируются с помощьюболее тонкой части отверстий внизу, как показано на рисунке. Боковые отверстия используются для фиксации прилагаемыхраскосов. Стойки, по желанию заказчика, окрашиваются полимерной порошковой краской или изготовляются из оцинкованной стали. Стандартный цвет 90 1

Стойкабалок

-RAL 0 .

Раскос горизонтальный (А)

Раскос диагональный (B)

Стойка

Подпятник

Основными элементами конструкции полочных стеллажей являются вертикальные , изготовленные изхолоднокатаного стального профиля, балки и непосредственно сами полки. В зависимости от предполагаемых нагрузокиспользуются различные виды профиля и толщина стального листа, из которого он изготовлен. Именно эти техническиепараметры, определяющие предельно допустимые нагрузки на стеллаж, лежат в основе разделения полочных стеллажныхсистем на легкие и среднетяжелые.

Рамы

рамы

изготовляются из двух , соединенных вместе с помощью горизонтальных и диагональныхРамы фиксируются к полу анкерными болтами с использованием .

Рама подбирается по высоте и грузоподъемности исходя из требований заказчика. Максимальная высота рам можетдостигать 8000мм.

стоек раскосов.подпятника

СКЛАДСКИЕ КОНСТРУКЦИИПолочный стеллажОсновные элементы

Схема сборки рамы представлена на рисунке.

Раскос А

Стойка

Подпятник

Раскос В

Для крепления рам к полу применяются (смотри рис.), в том случае если пол помещения не ровный,необходимо использовать под опоры, а также, для уменьшения удельной нагрузки намягкий пол используется . Опоры крепятся к полу анкерными болтами.

подпятникивыравнивающие пластиныбашмак для распределения нагрузки

Подпятник и выравнивающая пластина Башмак

— закрытый профиль. В зависимости от места установки на раме, различают горизонтальные ( )и диагональные ( ). По желанию заказчика раскосы окрашиваются полимерной порошковой краской или изготовляютсяиз оцинкованной стали. Стандартный цвет синий 9 1

Раскосы АВ

RAL 00 .

Системные размеры в мм.

СКЛАДСКИЕ КОНСТРУКЦИИПолочный стеллажОсновные элементы

База 67,5 55

Осевой размер

600, 700, 800, 1050, 1150, 1350, 1550

1250, 1330, 2000, 2500, 2660

Схема расположения раскосов на рамах высотой от 1950мм до 8250ммсо стойками 55х1,5мм и 55х2,0мм

База 0ммРаскос 7 ммРаскос мм

7017

908

700600

База 0ммРаскос ммРаскос мм

60617832

База 0ммРаскос ммРаскос мм

80817988

800

СКЛАДСКИЕ КОНСТРУКЦИИПолочный стеллаж

Схема раскосов4

1050

База 50ммРаскос ммРаскос мм

10920

1075

1150

База 150ммРаскос ммРаскос мм

111201250

1350

База 350ммРаскос ммРаскос мм

113201432

1550

База 550ммРаскос ммРаскос мм

115201618

5100

5550 6450 6900 7350 7800 8250

46504200375033002850

24001950

6000

прочные горизонтальные элементы подвески, на которых непосредственно располагаются полки метал-лические (гладкие и пожарозащитные) и из ДСП. Балки могут быть различными по форме и весу и включают в себякомплект приваренных кронштейнов с зацепами на каждом конце, которые подсоединяются в конусообразные фронталь-ные слоты на стойках рам. На зацепах имеются специальные выпуклости, которые входят в конусную часть фронтальногослота, тем самым обеспечивая крепкое сцепление с рамой. Для предотвращения случайного разъединения балки состойкой обязательно устанавливать фиксатор. Каждый уровень формируется двумя балками. Балки к стеллажной системеподбираются исходя из требований по грузоподъемности на пару балок, а также из условий планировки стеллажнойсистемы. Балки окрашены полимерной порошковой краской 9 1

Балки —

RAL 00 .

По форме металлического профиля, балки подразделяются на вида: и2 SP LP .

SP LP

По типу крепежа кронштейнов подразделяются на: — верхний, — центральный, — нижнийВ С Н

B HС

По сечению балки подразделяются на: х мм, 0х 0мм, мм60 40 8 4 100×40

SP 60 40х

Балка SP Стойка

SP 80 40х SP 100 40х LP 80 40х

Фиксатор ос

СКЛАДСКИЕ КОНСТРУКЦИИПолочный стеллажОсновные элементы: Балки

5МЕЗОНИН

Техническая информацияВведение — стр.Основные элементы — стр.

5355

СКЛАДСКИЕ КОНСТРУКЦИИМезонинВведение

мезонина

Высокая стоимость и дефицит складских помещений требует более полного использования складского простран-ства. Часто возникает необходимость разделения помещения по высоте. Решить такую проблему можно установкойстеллажной самонесущей конструкции — .

Компания «Кифато-МК» предлагает мезонин построенный на базе фронтальных складских стеллажей, включающийв себя такие элементы, как лестницы, настил и ограждения. Современный мезонин является удобной многояруснойконструкцией, позволяющей увеличивать складскую площадь в несколько раз. Мезонин может использоваться как для зоныхранения товара, так и для зоны комплектации.

CC CN

Мезонин представляет собой высокий складской стеллаж, разделенный на несколько ярусов металлическимперфорированным настилом или настилом из ДСП большой плотности. Настил располагается в межстеллажных проходахи является полом для движения сотрудников склада. Стойки складского стеллажа связаны между собой несущимибалками. На первом ярусе — холоднокатаные балки имеющие Сигма-профиль, на втором и последующих ярусах -холоднокатаные балки и фронтального складского стеллажа. Лестницы для подъемасотрудников на верхние ярусы мезонина крепятся к несущим балкам, по периметрукаждого яруса устраивают ограждение — перила. Для подачи товарной массына верхние ярусы мезонина могут быть использованы штабелеры, лифты,подъемники. Для установки поддона с товаром на настил в огражденииустраиваются распашные или раздвижные ворота.

Лестница

Балка CC

Сигма профиль

Перила боковые

Полка ДСП

Балка CN

Перилас калиткой

Настил ДСП

Половица

Рама фронтальногоскладского стеллажа

СКЛАДСКИЕ КОНСТРУКЦИИМезонинВведение

5Фиксатор

Стойка Балка

Половица

Настил ДСП

Стойка Коннектор угловой

Перилафронтальные Настил ДСП

Сигма-профиль

Настил ДСП

Перилафронтальные

Сигма-профиль

Для подсчета стоимости необходимо знать следующие параметры:

а) размеры помещения — ширина, длина, высота в мм;б) размеры мезонина — ширина, длина, высота в мм;в) количество ярусов;г) расстояние между ярусами в мм;д) нагрузка в кг. на 1кв.м.

Согласовать с заказчиком лестничные проемы, зоны

мезонина

приемки товара, ограждения, ограждения с калиткой и т. д.Желательно иметь план помещения.

Сигма-профиль

СКЛАДСКИЕ КОНСТРУКЦИИМезонин

Основные элементы5

Основные элементы мезонина

Рамыстоек

раскосов опор

Рамы изготавливаются из следующих компонентов.

Используются различные модели стоек в зависимости от толщины полотна.

Стойкичашеобразные отверстия

балок

RAL5005.

10080

120 140

Раскос горизонтальный (А)

Раскос диагональный (B)

Стойка

Опора

СКЛАДСКИЕ КОНСТРУКЦИИМезонинОсновные элементы

5- С-образный профиль. В зависимости от места установки на раме, различают горизонтальные ( )

и диагональные ( ). По желанию заказчика раскосы окрашиваются полимерной порошковой краской или изготовляютсяиз оцинкованной стали. Стандартный цвет синий Раскосы изготовляются трех типоразмеров 25х45мм, 35х35мм,35х70мм (смотри рисунок).

Раскосы АВ

RAL5005.

45 35 70

В рамах глубиной 850мм и 1050мм со стойками мм и 100х2,0мм применяется ,в рамах глубиной 1050мм со стойками 120х2,0мм, 120х2 мм и 140х2,5мм в зависимости от нагрузки на раму, применяются

илиСхемы расположения раскосов на рамах смотри раздел

80×2,0,5

раскос 25х45мм

раскосы 35х35мм раскосы 35х70мм.»Фронтальные складские стеллажи».

Раскос А

Стойка 80, 100

Опора 80

Раскос В 25×45

25×45

Раскос А

Стойка 010

Опора 100

25×45Раскос В25×45 Вставка

25×45

Раскос АРаскос В

Стойка 120

Опора 120

35x3535x35 Вставка

35×35

Раскос А

Стойка 120, 140

Опора 120, 140

35×70Раскос В35×70

СКЛАДСКИЕ КОНСТРУКЦИИМезонин

Основные элементы5

опорывыравнивающие пластины

Опора и выравнивающая пластина стойки 80,для стойки до высоты 5000мм100

Опора и выравнивающая пластина стоек 120, 140,для стойки на высоту свыше 5000мм100

Для защиты рам от механических повреждений используются отбойники. Отбойники бывают угловые, фронтальныеи боковые, изготовляются из металла толщиной 4мм, крепятся к полу анкерными болтами. Стандартный цвет RAL2008.

Угловой отбойник Фронтальный отбойник

СС CN

По типу крепежа кронштейнов подразделяются на: — верхний, — центральный, — нижнийВ С Н

B HС

По сечению балки подразделяются на: 85х50мм, 100х50мм, 125х50мм, 140х50мм, 160х50мм

CC C85х50 CC C100х50 СС 125х50 С С 85х50 СN

CC 140 Cх50 CC 6 C1 0х50 С 5х50 СN 12

Балки

чашеобразные слоты

—

EUR FIN

, RAL2008.

По форме металлического профиля, балки подразделяются на 2 вида: и .СС CN

СКЛАДСКИЕ КОНСТРУКЦИИМезонинОсновные элементы

Фиксатор

Балка Стойка

СКЛАДСКИЕ КОНСТРУКЦИИМезонин

Основные элементы5

является прочным горизонтальным элементом, размер и конструкция которого делают его мини-мально подверженым скручиванию под нагрузкой. Высота профиля от 200мм до 400мм, с шагом 50мм, толщина металла2мм. Профиль изготавливается из высококачественной микролегированной стали с полимерным порошковым покрытием.Стандартный цвет синий

Сигма-профиль

RAL5005.

Сигма-профиль

Стойка Коннектор угловой

Соединение главной и опорной балок очень для устойчивости всей структуры. Большие нагрузки должны быть пере-даны с опорной на главную балку. При передаче всех вертикальных усилий через соединительный элемент возникаютдеформации. С целью устранения деформаций для соединений балок используется .коннектор

Коннектор прямой Коннектор прямой Коннектор угловой

Коннектор угловой

Сигма-профиль

Для подъема сотрудников на верхние ярусы мезонина устанавливаются . Лестницы сверху крепятся кнесущим балкам, внизу крепятся к полу при помощи анкерных болтов. В зависимости от расстояния между первым этажоми полом мезонина изменяется высота лестницы и количество ступеней. Лестницы изготовляются с шагом 8, 10, 12 и 15ступеней. Для лестниц больше 15 ступеней требуется дополнительный лестничный марш. Уклон лестницы от 30 до 45При изменении уклона лестницы также изменяется высота этажа.

лестницы

0 0

Перила

600, 8001000

Схема сборки лестницы

Косоур

Половица

Опора нижняя

КосоурХомут

Сигма-профиль

Половица

Косоур

Уголок

Перила

СКЛАДСКИЕ КОНСТРУКЦИИМезонинОсновные элементы

Источник

Фронтальные стеллажи

Складские металлические стеллажи, предназначенные для хранения грузов на поддонах. Данный вид оборудования безусловно самый распространённый в мире. Они подходят для всех видов поддонов и также являются универсальными в сравнении с другими видами стеллажей. Фронтальные системы легко и быстро монтируются и модифицируются под нужды заказчика. Они могут быть оснащены различными аксессуарами и дополнительными элементами в виде полок, настилов, ограничителей, разделителей и другими элементами. Они состоят из вертикальных рам и горизонтальных балок.

Рама — вертикальный элемент стеллажа, состоящий из двух стоек, соединенных между собой раскосами посредством болтового соединения. Снизу к каждой стойке с помощью болтов крепится опора. Рамы могут быть различными по глубине и высоте исходя из параметров хранимых грузов и используемых поддонов.

Стойка изготавливается методом холодного проката из высококачественной стали. Мощность рамы производимой заводом «Кифато МК» варьируется в зависимости от потребностей клиента и имеет ширину стойки: 80мм, 100мм, 120мм, 140мм и 160мм. Все рамы изготавливаются из стали Ст 355 толщиной не менее 2мм и 2,5мм.

Балка имеет специальный С-образный профиль, который позволяет максимально использовать свойства металла замыкаясь в сплошной контур. Мощность балок выбирается по высоте данного элемента в зависимости от потребностей клиента и желаемой мощности по проекту. Балки бывают высотой: 85мм, 100мм, 110мм, 125мм, 140мм, 160мм с толщиной не менее 1,5 мм и 2мм.

Источник

Домашний дизайнер

МЕНЮ

Обновлено: 28.11.2023

Паспорт на стеллажи кифато

Читайте также:

Двухъярусная кровать длина 190 — 92 фото

Мебель радуга детская угловой шкаф — 96 фото

Марка уан мебель для ванной — 90 фото

Источник

Стеллажи являются удобным и практичным решением для хранения различных предметов в доме, на даче или в офисе. Они позволяют максимально эффективно использовать пространство и организовать хранение вещей. В этой статье мы представляем подробное руководство по сборке стеллажей, сопровождаемое фотографиями, чтобы помочь вам освоить этот процесс без лишних сложностей.

Монтаж стеллажного оборудования

Стеллажи SSI Schaefer

Стеллаж среднегрузовой СФМ 3.5 тн

Стеллажи Стеллко

Стеллажи SSI Schaefer

Набивные стеллажи

Стеллаж металлический собранный

Стеллажи фронтальные для СКД=Лада

Стеллаж вертикальный

Стеллаж для паллет 3-х ярусный сту-2000

Монтаж металлического стеллажа

Шаг 1: Подготовка

Перед тем, как приступить к сборке стеллажей, важно правильно подготовиться. Убедитесь, что у вас есть все необходимые инструменты и материалы. Распакуйте детали стеллажей и проверьте их на отсутствие повреждений. Если вы планируете разместить стеллаж на определенном месте, убедитесь, что это место достаточно просторное и подходящее для стеллажа.

Диком стеллажи паллетные усилинве п130 6 метров схема сборки

Сборочный стеллаж

Грузовой стеллаж Кифато

Стеллаж Gigant SGR-V G-SGR-V-1284-2,5

Полочные стеллажи микрон g50 2500х2500х800 допустимые нагрузки

Стеллаж 2-сторонний 3 полки 920х530х1189 мобильный мет.каркас схема сборки

Стеллаж металлический ст 4 п схема сборки

Металлический стеллаж МС-500 инструкция по сборке

Полки для склада

Конструкция стеллажа

Среднегрузовые стеллажи

Ширина рамы паллетный стеллаж

Стеллаж Gigant SGR-V

Регал для паллет

Шаг 2: Сборка рамы

Начните сборку стеллажа с рамы. Соедините вертикальные стойки с горизонтальными балками, следуя инструкциям производителя. Обычно крепления осуществляются с помощью болтов, гаек или специальных зажимов. Убедитесь, что все соединения плотно закреплены и стабильны.

Стеллаж консольный односторонний чертеж

Сварная конструкция сборочный чертеж полка

Стеллаж СГР 3500кг 1500x1010x400 схема сборки

Стеллажная система шаттл

Стеллажи для холодильных камер

Combilift склад стеллажи фронтальные

Передвижные паллетные стеллажи

Паллетные стеллажи металличе схема сборки

Стеллажи усиленные складские

Мезонин, полочные, фронтальные, консольные, набивные,

Полочные стеллажи микрон g50 2500х2500х800 допустимые нагрузки

Шаг 3: Установка полок

После сборки рамы переходите к установке полок. Расположите полки на желаемой высоте, учитывая предназначение стеллажа и размеры хранимых предметов. Закрепите полки на раме с помощью предоставленных крепежных элементов. Убедитесь, что полки расположены ровно и надежно закреплены.

Глубинные стеллажи

Стеллаж LMS 20kd/5-100х50 инструкция по сборке

Полки разборные металлические

Стеллажи для склада

Разборные рамы с возможностью выбора покрытия (цинк/RAL)

Стеллаж складской чертеж

Стеллажи для паллет

Инструкция сборки металлического стеллажа практи

Стеллаж икеа Onkel инструкция по сборке

Разборные стеллажи для гаража

Стеллаж фронтальный паллетный

Паллетные стеллажи рама 3м, балка 2,7м

Revit стеллаж складской металлический

Шаг 4: Закрепление стеллажа

После сборки и установки полок, необходимо правильно закрепить стеллаж на выбранном месте. Если стеллаж предназначен для стояния на полу, убедитесь, что он устойчиво стоит и не будет перекашиваться. Если стеллаж предназначен для крепления к стене, используйте предоставленные крепежные элементы и следуйте инструкциям производителя. Это важно, чтобы предотвратить возможные опасности, особенно если стеллаж будет использоваться для хранения тяжелых предметов.

Стеллаж островной СКД 100

Фзм стойка стеллажи

Стеллаж СГР 3500кг 1500x1010x400 схема сборки

Веко Системс стеллажи

Архивный стеллаж верстакофф 2000х1000х400 110005

Стеллаж из металлопроката

Стеллажи складские Итон

Работы в стеллажной зоне

Складской стеллажный комплекс (система r 4000)

Схема сборки стеллажа металлического

Схема сборки металлического стеллажа 4 полки

100

Стеллажи на складах крепление

101

Estanterias

102

Деревянный стеллаж для цветов с размерами

103

104

Схема сборки торгового стеллажа Нордика

Шаг 5: Организация и украшение

После успешной сборки и установки стеллажа настало время организовать хранение вещей на полках. Разместите предметы так, чтобы они были удобно доступны и визуально привлекательны. Используйте корзины, ящики или другие органайзеры для упорядочивания мелких предметов. Кроме того, можно добавить некоторые декоративные элементы, чтобы придать стеллажу особый шарм и стиль.

105

106

Адаптер стойки паллетного стеллажа Bito

107

108

Стеллаж 1000 500 2000 инструкция по сборке

109

Паллетные стеллажи металличе схема сборки

110

Магазинные полки

111

112

Стандартный стеллаж

113

Стеллаж консольный 2-сторонний 1800х1250х1624 мм

114

Паллетные стеллажи Промет

115

116

Мезонин чертеж

117

Стеллаж из профильной трубы 25х25 чертеж

118

Узкопроходные фронтальные паллетные

119

Консольные стеллажи

120

121

Стеллаж складской (1рама 2,5 м + 4 балки)

122

Стеллажи Stelkon УМС

123

Монтажный полок

124

Стеллаж паллетный (Размеры (ВXШXГ) В мм: 3000x6675x1100)

Заключение

Сборка стеллажей — это несложный, но важный процесс, который позволяет создать удобное пространство для хранения. Следуя нашему подробному руководству и используя фотографии в качестве визуальной поддержки, вы сможете легко справиться с этой задачей. Не забывайте учитывать инструкции производителя и принимать все необходимые меры безопасности. Удачной сборки!

Источник

Пристенные

Стеллаж пристенный

Описание: Отличителльная особенность этого стеллажа — допустимая нагрузка на полку до 300 кг. Основание — от 30 до 77 см. Полки — 30, 37, 47, 57, 67 и 77 см. Наличие перфорированных стоек с шагом отверстий 20 мм. Производятся в России с использованием основных конструктивных элементов зарубежного производства. Европейское качество и большое количество комбинаций ставят стеллажи этой серии на первое место среди остальных производителей.

Характеристики:
Наименование: Металлический пристенный стеллаж
Цвет: Бежевый
Высота: от 113 см до 243 см с шагом 10 см
Ширина: 66,5 см, 100 см, 125 см, 133 см
Глубина: 30 см, 37 см, 47 см, 57 см, 67 см, 77 см
Освещение: Опционально с фризом

Островные

Островной стеллаж

Характеристики:
Наименование: Металлический островной стеллаж
Цвет: Бежевый
Высота: от 113 см до 243 см с шагом 10 см
Ширина: 66,5 см, 100 см, 125 см, 133 см
Глубина: 30 см, 37 см, 47 см, 57 см, 67 см, 77 см (одна сторона)
Освещение: Опционально с фризом

Угловые стеллажи

Стеллаж угловой внешний

Описание: Отличителльная особенность этого стеллажа — допустимая нагрузка на полку до 200 кг. Основание — от 30 до 77 см. Полки — 30, 37, 47, 57, 67 и 77 см. Наличие перфорированных стоек с шагом отверстий 20 мм. Производятся в России с использованием основных конструктивных элементов зарубежного производства. Европейское качество и большое количество комбинаций ставят стеллажи этой серии на первое место среди остальных производителей.

Характеристики:
Наименование: Металлический угловой внешний стеллаж
Цвет: Бежевый
Высота: от 113 см до 243 см с шагом 10 см
Ширина: 100 см
Глубина: 30 см, 37 см, 47 см, 57 см, 67 см, 77 см
Освещение: Опционально с фризом
Угол 45°, 90°

Стеллаж угловой внутренний

Характеристики:
Наименование: Металлический угловой внутренний стеллаж
Цвет: Бежевый
Высота: от 113 см до 243 см с шагом 10 см
Ширина: 100 см
Глубина: 30 см, 37 см, 47 см, 57 см, 67 см, 77 см
Освещение: Опционально с фризом
Угол 45°, 90°

Торцевые

Стеллаж торцевой

Торцевой стеллаж — удачное решение для более рационального использования торговых площадей магазина.

Описание: Отличителльная особенность этого стеллажа — допустимая нагрузка на полку до 200 кг. Производятся в России с использованием основных конструктивных элементов зарубежного производства. Европейское качество и большое количество комбинаций ставят стеллажи этой серии на первое место среди остальных производителей.

Характеристики:
Наименование: Металлический торцевой стеллаж
Цвет: Бежевый
Высота: от 113 см до 243 см с шагом 10 см
Ширина: 80 см, 100 см
Глубина: 37 см, 47 см
Освещение: Опционально с фризом

Перфорированные

Стеллаж перфорированный

Описание: Отличителльная особенность этого стеллажа — допустимая нагрузка на одиночный крюк до 20 кг. На всю стойку — до 400 кг. Производятся в России с использованием основных конструктивных элементов зарубежного производства. Европейское качество и большое количество комбинаций ставят стеллажи этой серии на первое место среди остальных производителей.

Характеристики:
Наименование: Металлический перфорированный стеллаж
Цвет: Бежевый
Высота: от 113 см до 243 см с шагом 10 см
Ширина: 66,5 см, 100 см, 125 см, 133 см
Глубина: 30 см, 37 см, 47 см, 57 см, 67 см, 77 см
Освещение: Опционально с фризом

Стеллаж островной перфорированный

Характеристики:
Наименование: Металлический перфорированный островной стеллаж
Цвет: Бежевый
Высота: от 113 см до 243 см с шагом 10 см
Ширина: 66,5 см, 100 см, 125 см, 133 см
Глубина: 30 см, 37 см, 47 см, 57 см, 67 см, 77 см (одна сторона)
Освещение: Опционально с фризом

Хлебные

Стеллаж хлебный

Описание: Отличителльная особенность этого стеллажа — допустимая нагрузка на хлебную полку до 100 кг. Корзина и полки выполнены из натурального бука. Наличие перфорированных задних стенок с шагом отверстий 20 мм. Производятся в России с использованием основных конструктивных элементов зарубежного производства. Европейское качество и большое количество комбинаций ставят стеллажи этой серии на первое место среди остальных производителей.

Полки и корзина изготовлены из натурального бука что выглядит очень достойно.

Характеристики:
Наименование: Металлический хлебный стеллаж
Цвет: Бежевый, корзина и полки из натурального дерева — бук
Высота: от 113 см до 243 см с шагом 10 см
Ширина: 100 см
Глубина: 47 см
Освещение: Опционально с фризом

Фруктовые

Стеллаж фруктовый

Описание: Отличителльная особенность этого стеллажа — декоративная зеркальная задняя панель. Производятся в России с использованием основных конструктивных элементов зарубежного производства. Европейское качество и большое количество комбинаций ставят стеллажи этой серии на первое место среди остальных производителей. Стоит отметить хорошую допустимую нагрузку при отличном внешнем виде. Нагрузка составляет до 200 кг на полку.

Этот стеллаж сделает фруктовый отдел вашего магазина ещё более привлекательным.

Характеристики:
Наименование: Металлический фруктовый стеллаж
Цвет: Бежевый
Высота: от 113 см до 243 см с шагом 10 см
Ширина: 100 см, 125 см
Глубина: 60-95 см
Освещение: Опционально с фризом

Для журналов

Стеллаж для журналов

Описание: Отличителльная особенность этого стеллажа — ребристые полки для удобной выкладки печатной продукции. Основание — от 30 до 77 см. Полки — 30, 37, 47, 57, 67 и 77 см. Наличие перфорированных стоек с шагом отверстий 20 мм. Производятся в России с использованием основных конструктивных элементов зарубежного производства. Европейское качество и большое количество комбинаций ставят стеллажи этой серии на первое место среди остальных производителей.

Характеристики:
Наименование: Металлический журнальный стеллаж
Цвет: Бежевый
Высота: от 113 см до 243 см с шагом 10 см
Ширина: 66,5 см, 100 см, 125 см, 133 см
Глубина: 30 см, 37 см, 47 см, 57 см, 67 см, 77 см
Освещение: Опционально с фризом

Стеллаж — лестница для книг, видеокассет и CD дисков

Описание: Отличителльная особенность этого стеллажа — лестничные полки для удобной выкладки мелкой продукции: книг, CD дисков, видеокассет. Основание — от 30 до 77 см. Полки — 30, 37, 47, 57, 67 и 77 см. Наличие перфорированных стоек с шагом отверстий 20 мм. Производятся в России с использованием основных конструктивных элементов зарубежного производства. Европейское качество и большое количество комбинаций ставят стеллажи этой серии на первое место среди остальных производителей.

Характеристики:
Наименование: Металлический лестничный стеллаж
Цвет: Бежевый
Высота: от 113 см до 243 см с шагом 10 см
Ширина: 66,5 см, 100 см, 125 см, 133 см
Глубина: 30 см, 37 см, 47 см, 57 см, 67 см, 77 см
Освещение: Опционально с фризом

Овощной развал

Овощной развал (фруктовая лавка)

Описание: Отличителльная особенность этой лавки — выдвижная нижняя полка и поворотная верхняя. Кроме горизонтального положения она фиксируется под углом в 20 и 30 градусов. Стоит отметить хорошую допустимую нагрузку при отличном внешнем виде. Нагрузка составляет до 150 кг.

Характеристики:
Наименование: Овощной развал (фруктовая лавка)
Цвет: Бежевый металл, доски из натурального дерева — бук
Высота: 70 см
Ширина: 100 см, 125 см
Глубина: 95 см
Освещение: нет

Так же имеется в продаже угловая фруктовая лав

Комплектующие

Комплектующие для стеллажей

Технические параметры

Схемы сборки, описания, технические характеристики

Схемы сборки стеллажей

Сборка торцевого стеллажа

Обозначения

Параметры стоек

Сборка угловых стеллажей

наружный угол

внутренний угол

Стеллажи универсальные

предназначены для предприятий торговли, применяются для оснащения всех типов магазинов и залов товарных образцов оптовых баз, а также для выставочных залов, музеев и других помещений.

Стеллаж предназначен для эксплуатации в условиях УХЛ 4-ой категории размещения по ГОСТ 15150-69.

Правила эксплуатации

Во избежание опрокидывания стеллажа необходимо его размещать на ровном основании, которое не подвергается деформациям. Перемещение стеллажа производить без наличия на нем товара.

Требования безопасности

Для обеспечения безопасности при эксплуатации изделия должны выдерживаться все показатели нагрузок на горизонтальные полки и допустимые предельные отклонения от вертикали стоек. Запрещается применять лампы мощностью более 40 Вт. Чистку светильника и замену в нем лампы производить только при отключенной электрической сети.

Гарантийные обязательства

Гарантийный срок эксплуатации стеллажа при соблюдении условий транспортирования, хранения, эксплуатации и сборки определяется договором. Гарантийный срок эксплуатации исчисляется со дня получения изделия покупателем.

Допустимые нагрузки на стеллажи

— указанные допустимые нагрузки предусматривают равномерное распределение груза по полке.
— Крепление к стене повышает допустимую нагрузку, при условии что крепления и стена способны выдержать общий вес.
— Стойки с полками должны быть установлены так, чтобы груз уменьшался снизу вверх.
— В случае двухстороннего использования стеллажа, указанные допустимые нагрузки действительны для каждой стороны.
— В случае неясностей по поводу допустимой нагрузки или для особых грузов обращайтесь в наш технический отдел.
— Допустимые нагрузки полок на опорах приведены в таблице 1.

1. Допустимые нагрузки на полки (допустимые нагрузки приведены в кг)

2. Допустимые нагрузки на стеллаж при использовании опор H16 (допустимые нагрузки приведены в кг)Приведён допустимый общий груз для полок, за исключением полок на опорах (грузы полок на опорах не учтены)

Источник

Универсалные стеллажи серии СМК 50 от 1300 руб./за стеллаж

Цена на облегченный тип начинается от 1300 руб. за стеллаж.

Использование конструкции серии СМК 50 позволяет снизить общую металлоёмкость стеллажной конструкции и, следовательно, значительно снизить стоимость общего проекта.

Мы предлагаем оптимальное решение по выгодным ценам.

Хотите приобрести стеллажи для паллетов, но не знаете с чего начать?

У Вас есть готовый проект и вы хотите запросить цену?

Есть проблемы со складом и Вам нужна помощь?

Для чего предназначены полочные стеллажи и в каких областях применяются?

Складские стеллажи СМК востребованы на складах для хранения штучных товаров без упаковок или продукции в коробках, контейнерах и ящиках.
Если ваша задача состоит в обеспечении быстрого доступа к легким, штучным товарам с большим ассортиментом, и вес груза на одном стеллаже не превышает 250 кг., то СМК50 является идеальным решением именно для Вас.

Отличительные преимущества стеллажей серии СМК 50

Основная особенность данного вида стеллажа — прямое соединение полки в раму без использования балок, который позволяет значительно снизить металлоёмкость проекта при незначительной потери несущей способности.

Конструкции серии СМК универсальны и имеют разнородные преимущества:

Удобны для создания самонесущего лёгкого мезонина;
С лёгкостью монтируются на несущих строительных платформах;
Лёгкость при монтаже и мобильность при перепланировках склада;
Модульная сборно-разборная конструкция с возможностью трансформации;
Конструкция с высокими прочностными характеристиками;
Широкий спектр аксессуаров;
Возможность интеграции в другие системы хранения;
Доступ к любой единице товара в любой момент времени.

poloch4

Ваш заказ проходит 5 этапов

Обсуждение проекта

Проектирование

Согласование

Производство

Доставка и Монтаж

Техническая характеристика

Основные элементы стеллажных конструкций этого типа:

Основой складских полочных стеллажей системы SMK50 являются вертикальные рамы, состоящие из стоек, горизонтальных раскосов, подпятников и пластиковых заглушек. Для увеличения жесткости конструкции, дополнительно устанавливается система вертикального закрещивания.

Стойка, представляет собой, открытый, сложно катаный, перфорированный профиль с впрессованными зацепами, предназначенными для легкого монтажа полок.
Балки, в свою очередь, устанавливаются в специальные перфорированные отверстия на стойках. Стойки изготавливаются из оцинкованной, рулонной стали, толщиной 1,2; 1,5 и 1,8 мм.
Полки стеллажной системы SМK50 изготавливаются из оцинкованной стали толщиной 1,0 мм. Полки устанавливаются на впрессованные в стойках зацепы.
Балка Z-образная крепится к раме при помощи специального кронштейна. Зацепы кронштейна входят в прямоугольную перфорацию на торце стойки. Балку можно перемещать с шагом 50 мм. Верхние отверстия балки расположены на расстоянии 50мм, что позволяет использовать дополнительные аксессуары.
Для придания стеллажам дополнительной жесткости применяется система вертикальной жесткости. Система вертикальной жесткости устанавливается с обратной стороны стеллажа, на первую и через каждые две секции стеллажа. скачать документ

РЕШИТЕ ПРОБЛЕМУ ХРАНЕНИЯ ГРУЗА ПУТЁМ ВЫБОРА КАЧЕСТВЕННОГО СТЕЛЛАЖНОГО ОБОРУДОВАНИЯ КОМПАНИИ «ВЕРХАУС ТРЕЙД».

Заполните опросный лист, и наши специалисты рассчитают стоимость
стеллажного оборудования, а также ответят на любые ваши вопросы.

Рассчитать стоимость проекта

Сертификаты и лицензии

Наши проекты

Рассчитать стоимость

Отправьте ТЗ или готовый проект для расчета стоимости нашими специалистами.

Запросить консультацию

Источник

Фронтальные стеллажи

Шаг 1: Подготовка

Шаг 2: Сборка рамы

Шаг 3: Установка полок

Шаг 4: Закрепление стеллажа

Шаг 5: Организация и украшение

Заключение

Пристенные

Стеллаж пристенный

Островные

Островной стеллаж

Угловые стеллажи

Стеллаж угловой внешний

Стеллаж угловой внутренний

Торцевые

Стеллаж торцевой

Перфорированные

Стеллаж перфорированный

Стеллаж островной перфорированный

Хлебные

Стеллаж хлебный

Фруктовые

Стеллаж фруктовый

Для журналов

Стеллаж для журналов

Стеллаж — лестница для книг, видеокассет и CD дисков

Овощной развал

Овощной развал (фруктовая лавка)

Комплектующие

Комплектующие для стеллажей

Технические параметры

Схемы сборки, описания, технические характеристики

Для чего предназначены полочные стеллажи и в каких областях применяются?

Отличительные преимущества стеллажей серии СМК 50

Ваш заказ проходит 5 этапов

Техническая характеристика

Основные элементы стеллажных конструкций этого типа:

РЕШИТЕ ПРОБЛЕМУ ХРАНЕНИЯ ГРУЗА ПУТЁМ ВЫБОРА КАЧЕСТВЕННОГО СТЕЛЛАЖНОГО ОБОРУДОВАНИЯ КОМПАНИИ «ВЕРХАУС ТРЕЙД».

Сертификаты и лицензии

Наши проекты

Рассчитать стоимость

Запросить консультацию

Это тоже интересно:
