Инструкция по сборке польской антенны

В статье даны характеристики «польской» антенны, рассмотрены ее преимущества и недостатки, а также практические рекомендации по установке и настройке.

Антенны, которые вы видите на рисунке 1 и модернизированный вариант — на рисунке 2, названы в народе «польскими» из-за того, что их изготовляют и завозят в Украину и другие страны СНГ из Польши.

Свою популярность «польские» антенны приобрели благодаря:

1. Дешевизне: антенна стоит 35 грн., а антенна на рис.2 -55 грн. (здесь и далее цены показаны для Киевского радиорынка и в регионах могут отличаться);
2. Широкополосности: антенны захватывают весь диапазон ТВ каналов (МВ, ДМВ) и УКВ радиовещания;
3. Возможности принимать слабые сигналы, что обеспечивается применением сменных усилителей.

Технические характеристики антенны:

• Рабочий диапазон частот 40 — 800 МГц;
• Телевизионные каналы 1 — 12; 21 — 69;
• Ширина главного лепестка диаграммы направленности:по вертикали — 46°,по горизонтали — 27°;
• Собственное усиление антенны 10 — 13,5 дБ;
• Волновое сопротивление 300 Ом;
• Размеры 800х600 мм;
• Масса 1,7 кг.

Ниже приведен внешний вид и основные компоненты польской антенны.

Рис .1. Польская антенна, основыне элементы антенны и подключение.

Антенны, показанные на рисунках 1 и 2, продают в разобранном виде, и покупатель собирает их сам. В комплект антенны (рисунок 1) входят:

• Рефлектор с комплектом крепления к мачте -1 к-т; двухпроводная линия (волновод) с крепежной рейкой и монтажными пластмассовыми коробками -1 к-т;
• Пассивные вибраторы (директоры) — 4 шт.;
• Активные вибраторы МВ — 2 шт.;
• Активные вибраторы ДМВ — 6 шт.;
• Антенный усилитель (на выбор покупателя) — 1 шт.;
• Блок питания ~220 В/=12 В — 1 шт.;
• Антенный штеккер — 1 шт.;
• Инструкция по применению антенны — 1шт.

Стоит этот комплект для самостоятельной сборки антенны прмиерно 35 грн.

Коаксиальный кабель (фидер) в комплект антенны не входит, его покупают отдельно. Рекомендуемый диаметр кабеля 6,8 мм, а его длину выбирают в зависимости от мест расположения телевизора и антенны. Стоит 1 м кабеля 0,8 — 1,2 грн.

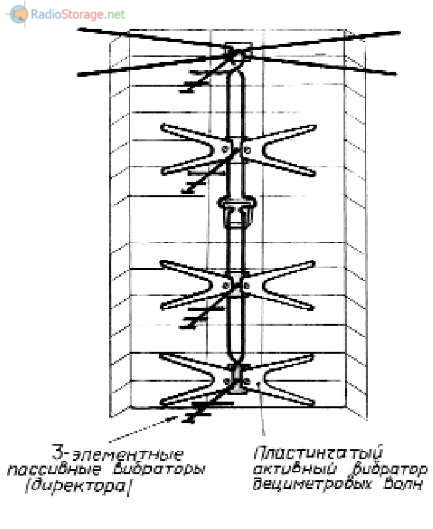

Рис. 2. Модернизированный вариант «польской» антенны.

Антенный усилитель изготовляют на отдельной съемной плате, радиоэлементы на ней крепят навесным монтажом. Размещают плату в центре антенны в монтажной коробке (рис.1 а, в), что позволяет эффективно усиливать принятый сигнал. При необходимости плату с усилителем можно легко снять и заменить.

У продавцов антенн имеется большой выбор антенных усилителей. Все они по размерам одинаковы и отличаются лишь усилением — от 5 до 48 дБ. Количество модификаций их постоянно растет. Параметры наиболее ходовых усилителей приведены в табл. 1. Стоимость каждого 10-12 грн.

Рис. 3. Антенные усилители.

Покупателю иногда трудно выбрать, какой усилитель нужен для его антенны. Используя таблицу 1 и зная расстояние от телецентра (ретранслятора), можно ориентировочно его определить, но лучше посоветоваться с продавцом антенн или воспользоваться советом знакомых, ранее установивших такую антенну.

Следует подчеркнуть, что верхняя граница дальности приема, указанная в третьей и четвертой колонках таблици 1, слишком завышена. Обеспечить устойчивый и надежный прием на расстоянии, превышающем дальность прямой видимости (80-100 км), путем повышения усиления антенных усилителей невозможно.

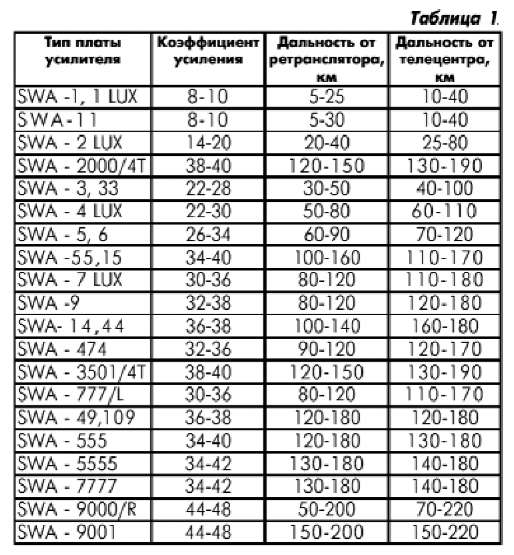

Таблица рекомендуемых антенных усилителей в зависимости от расстояния до телецентра (ретранслятора):

Для питания усилителя необходимо иметь блок питания (БП), который из переменного напряжения 220 В вырабатывает постоянное 12 В (БП входит в комплект антенны). Это напряжение подается на усилитель через антенный штек-кер и коаксиальный кабель (рис.1 ,в). А так как по этому кабелю в телевизор поступает и ТВ сигнал, то для их разделения в антенном штеккере установлен конденсатор.

Мощность передатчиков и вышек для ТВ каналов, коэффициенты усиления передающих антенн:

Иногда отдельные умельцы, чтобы не применять БП, используют 12 В из телевизора [1]. Это несложно осуществить в цветных телевизорах 3УСЦТ советского производства, однако я настоятельно рекомендую не делать этого в телевизорах иностранного производства.

Антенный усилитель усиливает ТВ сигналы, причем все каналы (частоты) усиливаются одинаково. На практике иногда возникают ситуации, когда в антенне наводится сильно перекошенный (по мощности) ТВ сигнал.

Это бывает, когда одни каналы излучаются сверхмощными передатчиками телевышки, а другие маломощными. Антенный усилитель антенны, расположенной близко от телецентра, одинаково усиливает все каналы и выдает на телевизор мощный, сильно перекошенный (по мощности) ТВ сигнал. АРУ телевизора не может погасить такой сигнал до оптимального уровня, и на экране «бегут»‘ кадры.

Такую ситуацию могут создать передатчики телевышки г. Киева, мощности которых находятся в пределах 1,50 кВт (табл.2).

Как следует из табл.2, мощность передатчиков метровых волн (УТ-1, УТ-2) 50 кВт, а ДМВ передатчика ЮТАР всего 1 кВт. Какой же выход из создавшейся ситуации? Как выровнять ТВ сигнал в «польской» антенне, погасив сигнал на метровых волнах и оставив необходимое усиление на ДМВ?

Для выхода из этой ситуации существуют три способа:

1. Самый эффективный способ — установить антенный усилитель SBA-9000/R (см. табл. 1). Два подстроенных резистора усилителя позволяют плавно регулировать усиление отдельно на метровом и дециметровом диапазонах и тем самым устанавливать оптимальный уровень усиления.
2. Самый простой способ — «усики» верхних активных вибраторов антенны, отвечающие за метровый диапазон, необходимо или соединить между собой, или загнуть, или вовсе снять. Сигнал MB в этом случае сильно ослабится. Все это подбирают практически.
3. Блоки питания усилителя продают двух видов: одни БП выдают стабильное напряжение 12 В, и изменять его не предусмотрено (они стоят 10 грн.), а другие позволяют плавно специальным регулятором изменять напряжение питания от 0 до 12 В (стоят 12-15 грн.) и тем самым регулировать степень усиления усилителя, создавая оптимальный уровень усиления ТВ сигнала. В любом случае рекомендую покупать именно регулируемый блок питания для усилителя антенны.

Максимального эффекта по устранению перекоса можно добиться при применении 1-го и 3-го способов.

Следует отметить, что применение антенного усилителя и БП хотя и позволяет получить уверенный прием ТВ сигнала, но создает неудобства в пользовании такой антенной. Приходится каждый раз при включении телевизора дополнительно включать (вставлять в розетку) БП и по окончании просмотра вынимать его. Потому в этой антенне предусмотрен вариант работы без усилителя и БП. Когда же им можно воспользоваться?

Если ваш телевизор находится в зоне уверенного приема ТВ сигнала, т.е. телецентр или ретранслятор расположены недалеко от вашего дома, то вместо усилителя на антенне можно установить плату согласования (стоит 5 грн.).

БП в таком случае вовсе не нужен (рис.1 ,в). Ферритовые трансформаторы, расположенные на плате согласования, согласовывают волновое сопротивление антенны 300 Ом с сопротивлением коаксиального кабеля 75 Ом.

Такая антенна всегда готова к работе, так как питание ей не нужно, и стоит она дешевле (28-30 грн.). Информацию, как Вам лучше поступить: купить антенну с усилителем или с платой согласования, Вы можете получить у того же продавца антенн. В крайнем случае, можно купить и то и другое, и дома все опробовать практически, а лишнее вернуть продавцу, но при покупке обо всем этом лучше договориться заранее.

Для крепления антенны к мачте предусмотрено два зажима (рис.4). Их крепят с тыльной стороны рефлектора. На рисунках они не показаны, так как особых пояснений не требуют.

Рис. 4. Зажим для крепление польской антенны.

Как разделать коаксиальный кабель, чтобы подключить его к усилителю, показано на рис.1,в. Аналогично разделывают кабель и с другой стороны — для антенного штеккера.

Узнать, на какую высоту следует поднять антенну, лучше практически. Подключите антенну к телевизору, подайте 12 В на усилитель питания, направьте антенну на телецентр (ретранслятор) и, постепенно поднимая антенну, наблюдайте за экраном телевизора. Если, например, на высоте 6 м на экране появилось хорошее изображение, добавьте еще 1.2 м и смело закрепляйте антенну, но поднимать ее еще на большую высоту нет необходимости.

Иногда хорошие результаты можно получить, поместив антенну под крышей дома (если крыша не металлическая) или на балконе. Там антенна будет защищена от молнии и атмосферных осадков, и долго Вам послужит.

Кстати, об атмосферных осадках. Постоянное попадание воды в монтажную коробку антенного усилителя может вывести антенну из строя. Во-первых, вода проникает в коаксиальный кабель и значительно ухудшает его характеристики.

Для предотвращения этого торец кабеля после закрепления на усилителе следует обмазать (после окончания гарантии на антенну) несколькими слоями клея, например «Момент». Во-вторых, место соединения антенного усилителя с двухпроводной линией (волноводом) во влажной среде со временем окисляется, и теряется контакт.

Поэтому монтажную коробку накройте несколькими слоями полиэтиленового пакета и закрепите их так, чтобы они надежно предотвратили проникновение дождевой воды в монтажную коробку.

При установке антенны на мачте не забудьте ее заземлить, а сверху установить штырь (молниеотвод) длиной 1 м. Но вот антенна готова. Но к Вашему телевизору подходит один антенный штеккер, а в телевизоре два гнезда, одно для МВ другое для ДМВ. Как быть?

Для этого на том же рынке Вам следует купить диплексер, который частотно разделит сигнал на два выхода. Его подключение показано на рисунке 5, а стоит он 2,5.3 грн. Кстати, за такую же цену Вы можете купить и делитель ТВ сигнала, чтобы подключить к антенне несколько телевизоров.

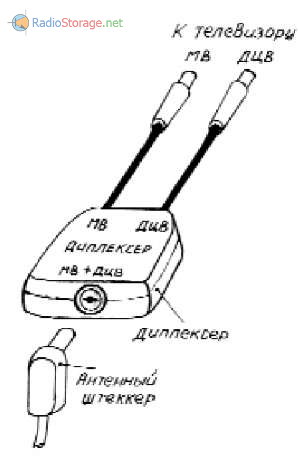

Рис. 5. Диплексер, который частотно разделит сигнал на два выхода.

Описанная антенна имеет одностороннюю направленность, т.е. ТВ сигнал она принимает только с одной стороны. Если же Вам необходимо принять сигнал с двух телецентров (ретрансляторов), размещенных по разную сторону от Вашего дома, то Вам следует купить вторую антенну (такую или другой конструкции) и направить на второй телецентр.

Несмотря на свою популярность и хорошие характеристики, «польская»антенна имеет и недостатки:

• Самый главный из них — частое повреждение антенного усилителя, точнее его полевых транзисторов. Причина — статическое электричество, удар молнии или броски питающего напряжения. Уменьшить их пагубное влияние можно, заземлив антенну.
• Крепление пластмассового держателя пассивных семиэле-ментных вибраторов (директоров) к монтажной коробке слабое, и часто от ветра или веса птиц, например, голубей, отваливается. Приходится его приклеивать.
• Те же пластмассовые держатели директоров от нагревания солнца искривляются (рисунок 6), а от солнечной радиации на них появляются трещины и пластмасса разваливается. Характеристики антенны при этом ухудшаются, но работоспособность сохраняется. Новый держатель с директорами стоит 2 грн. 4. Верхние вибраторы, отвечающие за метровые волны, сделаны из тонких алюминиевых трубочек и от мощного ветра или веса птиц, например, голубей, гнутся. Антенна при этом тоже ухудшает свои характеристики, но остается работоспособной.

Отдельно следует сказать о модернизированной «польской» антенне (рис.2). Все описанные выше усилители, блоки питания и согласующие платы подходят и к этой антенне, но она имеет и свои особенности:

1. Все металлические части антенны имеют анодированное защитное латунное покрытие, что предотвращает коррозию.
2. Активные вибраторы дециметрового диапазона выполнены из пластин, поэтому радиотехнические характеристики антенны лучше.
3. Количество директоров (пассивных вибраторов) уменьшено до трех, что немного ухудшило направленность антенны, но зато уменьшило вероятность отрывания их пластмассового держателя.

Все эти «особенности» незначительно повысили качество этой антенны, но цена возросла на 50% (стоит 55 грн.). Поэтому отношение цена/качество не в пользу этой антенны.

Рис. 6. Искривление пластмассовых держателей директоров от нагревания солнца.

Продавая свои антенны, продавцы устанавливают на них гарантию от 1 до 6 мес. Гарантия распространяется на весь комплект антенны, включая усилитель и БП, однако претензии по гарантии не принимаются, если имеют место:

• Повреждения платы усилителя (механические повреждения, царапины, трещины, различные надписи и наклейки);
• Разукомплектование антенны;
• Покрытие плат краской, лаком, воском, жиром, клеем и т.д.;
• Отсутствие даты изготовления в документе.

Польская антенна, как и любая техника, требует периодического технического обслуживания. Хотя бы один раз в два года ее надо снимать и проверять надежность контактов, менять полиэтиленовые кульки, защищающие усилитель от атмосферных осадков и удалять ржавчину с ее металлических частей.

К сожалению, готовя эту статью, я нигде не мог получить подтверждения о том, что «польские» антенны сертифицированы в Украине.

Н. П. Власюк, г. Киев.

ЗАГАДОЧНАЯ ПОЛЬСКАЯ АНТЕННА

ДЕВИЗ: Каждый телезритель имеет ту антенну, которая имеет его!!!

ЗАГАДОЧНАЯ ПОЛЬСКАЯ АНТЕННА

Моё знакомство с этой «загадочной» антенной произошло уже давно, где-то в
начале «перестройки», когда ещё небыло никакой альтернативы и конкуренции в предложении покупателям более достойных вариантов телевизионных антенн.

Купив эту копию зарубежного чуда, я удивился тому, как всё просто и легко изготовлено.
Карл Ротхаммель отдыхает вместе со всеми Айзенбергами.

Установив её над крышей частного дома моих родителей, мы некоторое
время наслаждались довольно неплохим изображением старенького «Рекорда».

Но, как говориться, недолго музыка играла.

Казалось, что прошедшая гроза оставила только мокрую траву, да сбитые ветром яблоки в ней, но не тут то было.

Гроза ушла, оставив двоящееся изображение и всего два канала — первый и
что-то из дециметровых на нашем телевизоре.

Поняв, что усилитель на антенне вышел из строя, потянулся опять в магазин.

Отдав пятьдесят кровно заработанных и слазив наверх, водрузил усилитель на его законное место.

Вскоре всё повторилось сначала и меня эти вояжи уже начали доставать.

От своих знакомых узнал о необходимости заземления решётки-рефлектора, но и это помогло ненадолго.

Всего через два года конструкция начала разрушаться из-за некачественной пластмассы, шедшей на изготовление креплений веерных вибраторов к соединительной линии.

Пришлось продать бедняжку за два стакана холодного компота в жаркий день, думаю это и было её красной ценой.

Всё больше и больше узнавая о её «достоинствах», я поставил эксперимент, продлившийся около пяти лет.

Совершив покупку ещё одной (польской антенны), я долго эксперементировал с мощностью моего передатчика, диапазонами коротких и ультракоротких волн и наконец понял, что это создание принимает всё что ей угодно и без разбора.

Даже милливатной мощности с поверенного сигнал — генератора Г4-116 хватало
для того, чтобы на экране телевизора появилась так называемая «помеха».

В то же самое время нашей коротковолновой братией ей присваивались
разные весёлые клички: «польская антенна»,
«задняя стенка холодильника», «диверсия», «мусоросборник», «сушилка» и так далее.

Думаю и знаю, что самодельные антенны работают намного лучше и годами не требуют ремонта. Заглянув в документы, находившиеся при моей подопечной,
я не нашёл ни ГОСТ-а, ни страны-изготовителя, ни предприятия,
отвечавшего за свою продукцию. С антенной нужно было что-то делать!

Из разрозненных статей и общаясь в эфире с другими радиолюбителями, я узнал о необходимости исключения усилителя SWA-… из антенны.

Антенна со стороны сборной линии имеет входное сопротивление порядка 300 Ом(зависит от добропорядочности неизвестного изготовителя),
далее стоит согласующий трансформатор 4:1 (чаще типа бинокль),
усилитель и кабель сопротивлением 75 Ом.

Удаляя усилитель мы получаем простую, понятную и более надёжную антенную систему.

Взяв скальпель или небольшой острый нож, нещадно срезаем (счищаем) все элементы плоскостного монтажа на печатной плате усилителя SWA-… , оставляя только согласующий трансформатор.

Затем впаиваем короткий отрезок провода типа ПЭЛ, ПЭВ, ПЭТВ диаметром 0,35 — 0,5 мм. между выходом трансформатора и кабелем и всё господа!

В своё время мною были переделаны таким образом более полутора десятков «усилителей» за небольшие деньги (за идею и работу надо платить).

Недовольных не было!

Обращаю Ваше драгоценное внимание на то, что данную модификацию желательно
проводить с негодными усилителями, но ежели таковых нет…

Переделанная таким образом неизвестная антенна неизвестного названия неизвестного производителя не соответствующая никакому ГОСТУ, работает весьма неплохо и мало чувствительна к наведённым на неё радиочастотным полям всяческих радиослужб.

Полезно изготовить несколько таких плат из негодных и не тратить зря деньги на покупку «более мощного» усилителя.

Хотелось затронуть ещё один минус «неизвестной» антенны: это поголовное самовозбуждение усилителей.

При очередном выходе из строя они начинают излучать в эфир нестабильную,
промодулированную фоном переменного тока несущую.

При нагреве солнечными лучами, а зимой при минусовой температуре и ветре частота начинает плыть или гулять, а если взять во внимание её хлипкую
конструкцию, возможны и неконтролируемые прыжки, скачки и т.д.

Неоднократно мною наблюдались помехи со стороны таких антенн в районе 5-го частотного канала — полосы и хриплый звук до полного пропадания.

Этот эффект наблюдали и другие телезрители, конечно греша на несчастных радиолюбителей.
Радиус действия помехи приблизительно 30 — 40 метров, возможно её распространение и по проводам осветительной сети.

Коэффициент усиления «фирменных» усилителей достигает 40 и более децибел.!

Приходя в магазин за очередной покупкой, покупателю обычно предлагают более «мощный усилитель» (хи).

Наверное с такими возможностями можно принимать сигналы какого-нибудь спутника, находящегося на орбите Плутона (хи).

Проходя как-то мимо одного из домов и взглянув на его этажи я насчитал 38 ! ! ! подобных антенн.

Можете себе представить, как им там хорошо живётся.

Одни излучают помехи, другие усиливают их до запредельных значений (весело правда?).

Одно только радует — ГОССВЯЗЬНАДЗОР во время конфликта с соседями,
по поводу якобы помех от коротковолновика, увидев «заднюю стенку от холодильника»
сразу пишут предписание о подключении телевизора к коллективной антенне.

Как обычно при контакте с счастливым обладателем «антенны» следует заявление,
что у него всё хорошо.

Однако при просмотре передач выясняется, что смотрит он один — два канала
да и то с плохим качеством.

Если такому «горе — телезрителю» попытаться объяснить всё происходящее и попросить заменить её сертифицированной антенной, то чаще всего получаешь отказ!

Отсюда делаю свой вывод:

1. Антенна плоха своей ненадёжной конструкцией
2. В антенном усилителе отсутствует необходимая фильтрация
3. В антенном усилителе не предусмотрена защита от перегрузок по входу
4. Применяемые материалы подвержены коррозии и разрушению от ультрафиолетового излучения солнца
5. Не соответствие ГОСТ
6. Отсутствие указания фирмы — изготовителя
7. Отсутствие гарантии
8. Отсутствие названия!

Поскольку данная статья вызвала большой интерес у читателей, явно не радиолюбителей,
то мною было принято решение написать её продолжение о том, какие антенны и как нужно и можно устанавливать и эксплуатировать.

Вследствии того, что нисмотря на наше с вами образование мы ещё остаёмся довольно тёмными и непросвящёнными во многих вопросах.

Лично у меня есть огромная просьба: не покупать «польские антенны», а так же похожие на них творения.

На заверения продавцов <<эта антенна пользуется большим спросом!>> никак не реагировать.

Это старая, как мир уловка торгашей и пора бы научиться не наступать дважды и трижды на одни и те же грабли.

К сожалению у нас у всех есть одна болезнь — короткая память.

И к примеру, каждые 7 — 8 лет можно устраивать «АО МММ».

Лично меня порадовал такой факт: у мусорных бачков начали появляться
«польские сушилки» (наконец то начали прозревать!) и к сожалению находятся
те, кто это… подбирает.

Хорошо в цветмет, а если опять поставят?

Для радиолюбителей: для устранения проблемы 145 МГц. помогает четвертьволновый кусок кабеля, настроенный на частоту двухметрового диапазона,
подключённый между антенной и усилителем, паралельно входу усилителя.

По информации с других сайтов он так же отсекает 435 МГц. на третьей гармонике.

Более полное решение проблемы «сушилки» предлагает фирма РЭМО ЛТД со славного города Саратова.

По их заверениям в продаже появились усилители, которыми можно заменить «польские» серии SWA.

Хотя если я не понимаю, зачем нужны усилители, если до телецентра 10 — 15 км.

Необходимо только обеспечить прямую видимость до телецентра, а усиливать из подвала или балконов отражения и переотражения — дело неблагодарное.

Так же там предлагается набор фильтров АНТИ — TV1 для телевизионных антенн.

Вообще то порядок планирования и установки ТВ — антенн должен быть следующим:

1. Необходимо знать, что вы собираетесь принимать (какие каналы)
2. Провести рекогносцировку на местности (видимость передающего ТВ центра, длинна кабеля и т.д.)
3. Оценить свои финансы (а может стоит подключиться к кабельному ТВ или купить тарелку?)

Исходя из этого, возьмём самый распространённый и простой пример: видимость с крыши вашего жилдома есть и все ТВ телекомпании повесили свои передающие антенны на одной этой мачте.

Поступаем следующим образом: просто покупаем всеволновую антенну, например «Дельту».

Если это недостижимо, можно либо смириться с этим, либо поиграть с высотой установки антенны.

ВНИМАНИЕ! высота установки ТВ — антенны не должна быть меньше 3-х метров.

Это связано с длинной волны первого частотного канала — 6 метров (не путать с кнопкой на пульте)

Устанавливая свою антенну низко, либо вплотную к другим «железкам» вы значительно
ухудшаете условия работы антенны.

Ежели и это не помогает, тогда уже можно применять усилитель с характеристикой, имеющей максимум усиления в этой области (район этого канала).
Но только не типа SWA.

Проконсультироваться можно у специалистов или же всё у тех же радиолюбителей, поскольку они владеют нужной информацией (обязаны).

На этом можно и остановиться, но если хочется большего, то продолжим.

Как известно ТВ — каналы разбиты на три поддиапазона: 1 — 5; 6 — 12; 21 — 800.

Отсюда и планируем три антенны:

1. Первая на диапазон 1 — 5 канал с небольшим коэффициентом усиления (2 — 3-х элементная)
2. Вторая на диапазон 6 — 12 канал со средним коэффициентом усиления (3 — 6-и элементная)
3. Третья на диапазон 21 — 800 канал с большим коэффициентои усиления (5 — 10 элементов)

Все эти антенны не дожны иметь активных усилителей. Объясняю почему.

Кабели от этих трёх антенн соединяются там же у антенн (на крыше), вниз спускать их не надо.

Соединяются они вместе при помощи «сплиттеров», которых сейчас в магазинах много и на любой выбор.

Поскольку устройства эти имеют разную схематику, ток может не пройти через
через него к усилителю, закоротившись через катшку или резистор.

Последствия могут быть плачевные не только для вас, но и для общей крыши (пожар).

Не выбирайте самый дешёвый — пластмассовый, он быстро развалится от солнечных лучей.

Выбирайте металлический опаянный с четырьмя выводами под три антенны и выходной кабель.

Внимательно смотрите на характеристику, которая нарисована на крышке, либо на сопроводительном документе.

Очень желательно иметь малое затухание «сплиттера» или как его у вас назовут. Чем оно меньше, тем лучше для вас.

Соединяется всё это при помощи распространённых сейчас телевизионных разъёмов.

Расположение антенн по высоте должно быть следующим:
внизу антенна 1 — 5; выше 6 — 12; наверху 21 — 800.

И ещё раз: ВНИМАНИЕ! высота установки ТВ — антенны не должна быть меньше 3-х метров.

Здесь имеется ввиду расстояние от собственно крыши до антенны 1 — 5 каналов.

Посмотрите на телевизионные коллективные антенны старого образца: они установлены на мачтах, высотой 3,5 — 5 метров. Это образец для подражания.

Расстояние между «этажами» антенн не должно быть малым, от 1.5 метра и чуть больше.

Теперь о выборе кабеля. Нам нужен хороший кабель. Сейчас очень рапространён импорный кабель типа RG — 6 различных модификаций.

Отечественные кабели типа РК — 75… так же распространены, но довольно дороги.

Рассмотрим что же лучше. Кабели типа РК — 75… имеют хорошую частую оплётку из меди, по крайней мере таковые нужно применять, и
полиэтилен в качестве изолятора между центральной жилой и оплёткой.

Да, хороший кабель, прочная конструкция, но высокая цена.

RG — 6 имеет алюминевую фольгу и несколько волосинок оплётки. В качестве изолятора применяется вспененный полиэтилен.

Конструкция RG — 6 непрочная, вспененный полиэтилен «сосёт» влагу и его нельзя изгибать под острым углом, поскольку может лопнуть алюминевая
фольга и тогда полный «кирдык» кабелю.

Но вот из за этого самого вспененного политэтилена потери на высоких частотах малы, малы по сравнению с простым полиэтиленом отечественного кабеля.

При большой длинне кабеля необходимо применять оцинкованный провод диаметром 2 — 3 мм. и надёжно закреплённый в двух нужных вам точках.

Кабель крепится к нему при помощи алюминевых полос, либо импортной изолентой (это похуже).

И ещё. Если вам попадётся 75-и омный кабель с большим диаметром 10 -11 мм. и полувоздушной изоляцией, то вы счастливчик!

Вам крупно повезло, покупайте, не стесняясь. У такого кабеля собственные потери ну очень малы и он подойдёт вам на «снижение».

Теперь, если вы построите такую антенную систему, то у вас будет приличный ТВ сигнал на входе телевизора и вполне возможно будет даже продавать этот сигнал
своим соседям или поделить его между несколькими своими телевизорами.

По поводу «официальной» установки антенн хочется сказать несколько слов.

Может кто и не знает, но вот уже много лет действуют довольно хорошие законы.

Например Гражданский Кодекс РФ статьи № 289 — 290 и Жилищный Кодекс статья № 36.

Но работники ЖЕК-ов всячески препятствуют гражданам пользоваться своим имуществом.

Поскольку по закону (Кодексу) любой кирпич или труба в вашем жилдоме принадлежит
вам и другим жильцам на правах долевой собственности, требуйте ключ от крыши,
а не просите.

Управляющие организации управляют только ремонтом в вашем доме.

Собственно мы им за это платим деньги, поскольку мы же и устроили их на работу!

Если они ссылаются на какое то постановление, посмотрите: оно не является законом,
а если оно препятствует вам получению информации с эфира, то это уже нарушение статьи Конституции РФ о свободе распространения и получения информации,
а так же ущемления прав как потребителей телевещания.

Получается как в песне В.С. Высоцкого: «и тогда главврач Моргулис телевизор запретил».

Что бы у нас небыло, как в том дурдоме, нужно драть через суд и ЖЕК и прислуживающую компанию.

И чем чаще мы будем делать это, тем больше порядка будет у нас в стране.

А по поводу «польских сушилок» можно сказать в заключении следующее:
производство, распространение, продажу и ввоз из за рубежа такой некачественной продукции необходимо запретить, поскольку она не соответствует никаким
стандартам у нас в РФ ни тем более рубежoм.

Если поискать по интернету информацию про «польские антенны», то можно найти много негатива.

ДЕВИЗ: Каждый телезритель имеет ту антенну, которая имеет его!!!

Моё знакомство с этой «загадочной» антенной произошло уже давно, где-то в начале
«перестройки», когда ещё небыло никакой альтернативы и конкуренции в предложении
покупателям более достойных вариантов телевизионных антенн.

Купив эту копию зарубежного чуда, я удивился тому, как всё просто и легко изготовлено.
Карл Ротхаммель отдыхает вместе со всеми Айзенбергами.
Установив её над крышей частного дома моих родителей, мы некоторое время наслаждались
довольно неплохим изображением старенького «Рекорда».

Но, как говориться, недолго музыка играла. Казалось, что прошедшая гроза оставила
только мокрую траву, да сбитые ветром яблоки в ней, но не тут то было.
Гроза ушла, оставив двоящееся изображение и всего два канала – первый и что-то
из дециметровых каналов на нашем телевизоре. Поняв, что усилитель на антенне
вышел из строя, я потянулся опять в магазин.

Отдав пятьдесят кровно заработанных и слазив наверх, водрузил усилитель на его законное место.
Вскоре всё повторилось сначала и меня эти вояжи уже начали доставать.

От своих знакомых узнал о необходимости заземления решётки-рефлектора, но и это помогло ненадолго.

Всего через два года конструкция начала разрушаться из-за некачественной пластмассы,
шедшей на изготовление креплений веерных вибраторов к соединительной линии.

Пришлось продать бедняжку за два стакана холодного компота в жаркий день, думаю это и было
её красной ценой.

Всё больше и больше узнавая о её «достоинствах», я поставил эксперимент, продлившийся около
пяти лет. Совершив покупку ещё одной (польской антенны), я долго эксперементировал с мощностью
моего передатчика, диапазонами коротких и ультракоротких волн, передающими антеннами, фильтрами,
наконец понял, что это создание принимает всё что ей угодно и без разбора.

Даже милливатной мощности с поверенного сигнал — генератора Г4-116 хватало для того,
чтобы на экране телевизора появилась так называемая «помеха».

В то же самое время нашей коротковолновой братией ей присваивались разные весёлые
клички: «польская антенна», «задняя стенка холодильника», «диверсия», «мусоросборник»,
«сушилка» и так далее.

Думаю и знаю, что самодельные антенны работают намного лучше и годами не требуют частого ремонта.
Заглянув в документы, находившиеся при моей подопечной, я не нашёл ни ГОСТ-а,
ни страны-изготовителя, ни предприятия, отвечавшего за свою продукцию.

Затем впаиваем короткий отрезок провода типа ПЭЛ, ПЭВ, ПЭТВ диаметром 0,35 – 0,5 мм. между
выходом трансформатора и кабелем и всё господа!

В своё время мною были переделаны таким образом более полутора десятков «усилителей» за
небольшие деньги (за идею и работу надо платить). Недовольных не было!

Обращаю Ваше драгоценное внимание на то, что данную модификацию желательно
проводить с негодными усилителями, но ежели таковых нет…

Переделанная таким образом неизвестная антенна неизвестного названия неизвестного
производителя не соответствующая никакому ГОСТУ, работает весьма неплохо и мало
чувствительна к наведённым на неё радиочастотным полям всяческих радиослужб.

Полезно изготовить несколько таких плат из негодных и не тратить зря деньги на покупку
«более мощного» усилителя.

Хотелось затронуть ещё один минус «неизвестной» антенны: это поголовное самовозбуждение
усилителей. При очередном выходе из строя они начинают излучать в эфир нестабильную,
промодулированную фоном несущую (сигнал как от передатчика).

При нагреве солнечными лучами, а зимой при минусовой температуре и ветре частота этого сигнала
начинает плыть или гулять, а если взять во внимание её хлипкую конструкцию, возможны
и неконтролируемые прыжки, скачки и т.д.

Неоднократно мною наблюдались помехи со стороны таких антенн в районе 5-го частотного
канала – полосы, рябь и хриплый звук до полного пропадания.

Этот эффект наблюдали и другие телезрители, конечно греша на несчастных радиолюбителей.

Радиус действия помехи приблизительно 30 – 40 метров, возможно её распространение
и по проводам осветительной сети из одного телевизора в другой.

Коэффициент усиления «фирменных» усилителей достигает 40 и более децибел.!
Приходя в магазин за очередной покупкой, покупателю обычно предлагают более
«мощный усилитель» (хи).

Наверное с такими возможностями можно принимать сигналы какого-нибудь спутника,
находящегося на орбите Плутона (хи).

Проходя как-то мимо одного из домов и взглянув на его этажи я насчитал 38 ! ! ! подобных антенн.
Можете себе представить, как им там хорошо живётся.
Одни излучают помехи, другие усиливают их до запредельных значений (весело правда?).

Одно только радует – ГОССВЯЗЬНАДЗОР во время конфликта с соседями,
по поводу якобы помех от коротковолновика, увидев «заднюю стенку от холодильника»
сразу пишут предписание о подключении телевизора к коллективной антенне.

Как обычно при контакте с счастливым обладателем «антенны» следует заявление,
что у него всё хорошо. Однако при просмотре передач выясняется, что смотрит он
один – два канала да и то с плохим качеством.

Если такому «горе – телезрителю» попытаться объяснить всё происходящее и попросить
заменить её качественной сертифицированной антенной, то чаще всего получаешь отказ!

Отсюда делаю свой вывод:

1. Антенна плоха своей ненадёжной конструкцией


2. Отсутствие необходимой фильтрации помех


3. В антенном усилителе не предусмотрена защита от перегрузок по входу


4. Применяемые материалы подвержены коррозии и разрушению от
ультрафиолетового излучения солнца


5. Не соответствием ГОСТ-у


6. Отсутствием указания фирмы – изготовителя


7. Отсутствием гарантии


8. Отсутствием названия!

(P.S.)

Поскольку данная статья вызвала большой интерес у читателей, явно не радиолюбителей,
то мною было принято решение написать её продолжение о том, какие антенны и как нужно
и можно устанавливать и эксплуатировать.

Лично у меня есть огромная просьба: не покупать «польские антенны», а так же похожие на них
творения. На заверения продавцов <<эта антенна пользуется большим спросом!>>
никак не реагировать!

Это старая, как мир уловка торгашей и пора бы научиться не наступать дважды и трижды
на одни и те же грабли. К сожалению у нас у всех есть одна болезнь — короткая память.
И к примеру, каждые 7 — 8 лет можно устраивать «АО МММ».

Лично меня порадовал такой факт: у мусорных бачков начали появляться «польские сушилки»
(наконец то начали прозревать!) и к сожалению находятся те, кто это… подбирает.
Хорошо в цветмет, а если опять на крышу поставят?

Для радиолюбителей: для устранения проблемы 145 МГц. помогает четвертьволновый кусок кабеля,
настроенный на частоту двухметрового диапазона, подключённый между антенной и усилителем,
паралельно входу усилителя.
По информации с других сайтов он так же отсекает 435 МГц. на третьей гармонике.

Более полное решение проблемы «сушилки» предлагает фирма РЭМО ЛТД из славного города Саратова.
По их заверениям в продаже появились усилители, которыми можно заменить «польские» серии SWA.

Хотя я, если честно, не понимаю, зачем нужны усилители, если до телецентра 10 — 15 км.

Необходимо только обеспечить прямую видимость до телецентра, а усиливать из подвала или
балконов отражения и переотражения — дело неблагодарное.
Так же там предлагается набор фильтров АНТИ — TV1 для телевизионных антенн.

Вообще то порядок планирования и установки ТВ — антенн должен быть следующим:

1. Необходимо знать, что вы собираетесь принимать (какие каналы)

2. Провести рекогносцировку на местности (видимость передающего ТВ центра, длинна кабеля и т.д.)

3. Оценить свои финансы (а может стоит подключиться к кабельному ТВ или купить тарелку?)

Исходя из этого, возьмём самый распространённый и простой пример: видимость с крыши вашего
жилдома есть и все ТВ телекомпании повесили свои передающие антенны на одной этой мачте.

ВНИМАНИЕ! высота установки ТВ — антенны не должна быть меньше 3-х метров.
Это связано с длинной волны первого частотного канала — 6 метров (не путать с кнопкой на пульте)
Устанавливая свою антенну низко, либо вплотную к другим «железкам» вы значительно

ухудшаете
условия работы антенны.

Ежели и это не помогает, тогда уже можно применять усилитель с характеристикой, имеющей
максимум усиления в этой области (район этого канала). Но только не типа SWA.
Проконсультироваться можно у специалистов или же всё у тех же радиолюбителей, поскольку они
владеют нужной информацией (обязаны).

На этом можно и остановиться, но если хочется большего, то продолжим.
Как известно ТВ — каналы разбиты на три поддиапазона: 1 — 5; 6 — 12; 21 — 60.

Отсюда и планируем три антенны:

1. Первая на диапазон 1 — 5 канал с небольшим коэффициентом усиления (2 — 3-х элементная)

2. Вторая на диапазон 6 — 12 канал со средним коэффициентом усиления (3 — 6-и элементная)

3. Третья на диапазон 21 — 60 канал с большим коэффициентои усиления (5 — 10 элементов)

Все эти антенны не дожны иметь активных усилителей. Объясняю почему.
Кабели от этих трёх антенн соединяются там же у антенн (на крыше), вниз спускать их не надо.
Соединяются они вместе при помощи «сплиттеров», которых сейчас в магазинах много и на
любой выбор.

Поскольку устройства эти имеют разную схематику, ток может не пройти через
через него к усилителю, закоротившись через катшку или резистор.
Последствия могут быть плачевные не только для вас, но и для общей крыши (пожар).

Не выбирайте самый дешёвый — пластмассовый, он быстро развалится от солнечных лучей.
Выбирайте металлический опаянный с четырьмя выводами под три антенны и выходной кабель.

Внимательно смотрите на характеристику, которая нарисована на крышке,
либо на сопроводительном документе.

Очень желательно иметь малое затухание «сплиттера» или как его у вас назовут.
Чем оно меньше, тем лучше для вас.

Соединяется всё это при помощи распространённых сейчас телевизионных разъёмов.

Расположение антенн по высоте должно быть следующим: внизу антенна 1 — 5; выше 6 — 12;
наверху 21 — 60.

И ещё раз: ВНИМАНИЕ!
высота установки ТВ — антенны не должна быть меньше 3-х метров.
Здесь имеется ввиду расстояние от собственно крыши до антенны 1 — 5 каналов.

Посмотрите на телевизионные коллективные антенны старого образца: они установлены
на мачтах, высотой 3,5 — 5 метров. Это образец для подражания.

Расстояние между «этажами» антенн не должно быть малым, от 1.5 метра и чуть больше.

Теперь о выборе кабеля. Нам нужен хороший кабель. Сейчас очень рапространён импорный
кабель типа RG — 6 различных модификаций.

Отечественные кабели типа РК — 75… так же распространены, но довольно дороги.

Рассмотрим что же лучше. Кабели типа РК — 75… имеют хорошую частую оплётку из меди,
по крайней мере таковые нужно применять, и полиэтилен в качестве изолятора между центральной
жилой и оплёткой. Да, хороший кабель, прочная конструкция, но высокая цена.

RG — 6 имеет алюминевую фольгу и несколько волосинок оплётки. В качестве изолятора
применяется вспененный полиэтилен.
Конструкция RG — 6 непрочная, вспененный полиэтилен «сосёт» влагу и его нельзя изгибать под
острым углом, поскольку может лопнуть алюминевая фольга и тогда полный «кирдык» кабелю.

Но вот из за этого самого вспененного политэтилена потери на высоких частотах малы,
малы по сравнению с простым полиэтиленом отечественного кабеля.
Поэтому я бы рекомендовал применять импортный кабель RG — 6, но с вышеуказанными
предостороженностями.

При большой длинне кабеля необходимо применять оцинкованный провод диаметром
2 — 3 мм. и надёжно закреплённый в двух нужных вам точках.
Кабель крепится к нему при помощи алюминевых полос, либо импортной изолентой (это похуже).

Теперь, если вы построите такую антенную систему, то у вас будет приличный ТВ сигнал на входе
телевизора и вполне возможно будет даже продавать этот сигнал своим соседям или поделить
его между несколькими своими телевизорами.

По поводу «официальной» установки антенн хочется сказать несколько слов.
Может кто и не знает, но вот уже много лет действуют довольно хорошие законы.
Например Гражданский Кодекс РФ статьи № 289 — 290 и Жилищный Кодекс статья № 36.

Но работники ЖЕК-ов всячески препятствуют гражданам пользоваться своим имуществом.
Поскольку по закону (Кодексу) любой кирпич или труба в вашем жилдоме принадлежит
вам и другим жильцам на правах долевой собственности, требуйте ключ от крыши,
а не просите.

Управляющие организации управляют только ремонтом в вашем доме.
Собственно мы им за это платим деньги, поскольку мы же и устроили их на работу!

Если они ссылаются на какое то постановление, посмотрите: оно не является законом,
а если оно препятствует вам получению информации с эфира, то это уже нарушение статьи
Конституции РФ о свободе распространения и получения информации, а так же ущемления
прав как потребителей телевещания.

Антенна с усилителем типа «Решётка» и цифровое телевидение — это совместимо?

Решётка не принимает DVB T2, что делать? Почему антенна не работает? Как использовать «полячку» без усилителя? Всё это и другие вопросы в данной статье.

Здравствуйте, уважаемые посетители!!

Не секрет, что антенна «Польская решётка» завоевала широкую популярность среди пользователей. Она уже долгое время служит народу и нередко мучает своих пользователей. Сейчас, на смену аналоговому телевидению приходит цифровое, DVB-T2 и у многих по поводу использования этой антенны возникают различные вопросы.

Ранее я уже писал о применении польской антенны для DVB -T2, отвечая в комментариях и не много в самих статьях. А потому, в этой заметке, в одном месте, постараюсь собрать более полную информацию о использовании этого типа антенн, как для аналогового, так и для цифрового телевидения.

Быстрая навигация по статье

Польская антенна для приёма цифрового телевидения

Годится ли антенна «Решётка» она же»Полячка» для приёма DVB-T2?

Польская антенна является широкополосной, т.е. способной принимать сигналы как метрового так и дециметрового диапазонов. А значит она пригодна для приёма сигналов цифрового телевидения DVB-T2.

Однако, она является не лучшим вариантом для этой цели, и часто, что бы на неё принимать сигнал цифрового телевидения, требуются некоторые доработки. Но всё это не сложно сделать.

Об этих переделках и не только, пойдет речь в данной статье.

Как проявляет себя антенна «Решётка» с цифровым ТВ?

Если вы живёте не очень далеко от транслятора сигналов цифрового телевидения то этот тип антенн может проявлять себя довольно странно.

По умолчанию, польская антенна используется с усилителем и блоком питания. И если применяя такую антенну, при условии, что все соединения выполнены качественно, с сигналом происходит нечто непонятное, например:

• Сигнал полностью отсутствует, антенна ничего не ловит.
• Во время настройки, шкала уровня сигнала скачет от нуля до ста.
• Приём есть, но временами сигнал ослабевает или пропадает полностью. Изображение часто «подвисает»- замирает на время, сыпется на кубики, звук заикается.
• Из 20 возможных каналов, показывают лишь 10.
• Сигнал пропадает или ослабевает при проезжающих рядом автомобилях (если антенна установлена низко и рядом с дорогой)

Всё это как раз те случаи когда потребуются некоторые переделки.

В моей местности, а это Белгородская область, на удалении в 25 км от вышки транслятора «полячки» часто ведут себя именно так! В чём причина? Давайте разбираться и устранять!

Кстати! Если в режиме настройки, шкала индикатора уровня сигнала на экране телевизора прыгает от нуля до ста процентов. Туда-сюда без остановки. Это не значит что сигнал теряется! Это говорит о том, что сигнал непригоден для декодирования. Без принятия мер — просмотр ЦТВ не возможен!

Итак! Если вы наблюдаете что либо из списка, то вероятно причины в том, что усилитель антенны слишком мощный для приёма сигнала ЦТВ, в данной ситуации он не помогает, а мешает! Сигнал получается слишком сильный.

Поскольку частой причиной является переусиление сигнала, то напрашивается вывод — усиление нужно уменьшить!

Да! Часто помогает простое уменьшение мощности усилителя и для этого, его совсем не нужно менять, даже снимать антенну не придётся.

Будет неплохо в момент «экспериментов» с антенной, вывести на экран шкалу уровня сигнала. Это можно сделать нажав кнопку «Info» (обычно нужно два нажатия, иногда три) Или можно войти в режим ручного поиска, ввести номер ТВК на котором ведётся вещание в вашем регионе. Обычно в этом режиме аппаратура выводит индикатор уровня сигнала. По этой шкале удобно видеть результаты труда.
Кстати, узнать на каких каналах идёт вещание в вашей местности можно

Как снизить мощность усилителя не снимая антенны? Четыре способа!

Для того чтобы уменьшить мощность усилителя, нужно понизить напряжение которое его питает.

Есть несколько методов того как это можно сделать. Выбирайте в зависимости от вашей ситуации.

Способ первый, самый простой

Если у вас применён регулируемый блок питания, то проблем нет, просто поворачивайте регулятор против часовой стрелки уменьшая напряжение питание усилителя. Регулятором можно изменить напряжение в пределах примерно от двух до двенадцати вольт. При этом следите за уровнем сигнала и выберете лучшее положение регулятора. Учтите что изменения на шкале уровня сигнала, будут происходить не моментально, а с небольшой задержкой.

Внимание! Одно условие для всех ниже приведённых способов!

Для применения всех далее изложенных способов необходимо сделать следующее! Отсоединить штатный блок питания антенны и на ТВ кабель установить обычный телевизионный штекер. Штекер от блока питания не применять! Он имеет внутри сепаратора разделительный конденсатор, он будет лишним. Поэтому,

Способ второй

Если вы пользуетесь приставкой, то можно подать питание на усилитель антенны прямо с неё. Так вместо 12 Вольт, на усилитель, по телевизионному кабелю, пойдёт лишь 5 вольт от приставки. Такое снижение питания часто помогает.

Для этого:

1. Устанавливаем на кабель обычный ТВ штекер.
2. Заходим в меню приставки и находим пункт где включается питание антенны. Например: «Питание Антенны Вкл /Выкл»

В разных приставках эта возможность может называться по разному, но имеется у всех моделей.

Способ третий

Если у вас телевизор с встроенным тюнером DVB-T2 и вы не пользуетесь приставкой, то можно подать 5 вольт прямо от USB порта телевизора.

Для этого:

1. Опять же нужно установить обычный штекер.
2. Понадобится применить специальный телевизора. (примерно 150 — 300 руб)

Способ четвёртый

Можно попробовать питание усилителя убрать вообще.

1. Устанавливаем обычный телевизионный штекер
2. Без всякого питания подключаем к приставке/телевизору.

Иногда это помогает, но не всегда. Бывает что без питания, усилитель сигнала совсем не пропускает.

Это были способы переделки «Польской антенны» для цифрового телевидения, которые не требовали снятия самой антенны. Но бывает и так, что даже пяти вольт уже много, идёт переусиление, а убрав питание с усилителя совсем -тоже не помогло.

На такой случай будет способ описанный ниже, но он предполагает необходимость снять антенну или добраться до места установки усилителя. Это несколько усложняет дело, но за то это самый верный способ приспособить полячку под цифру.

Использование польской антенны без усилителя

Этот метод даёт отличные результаты в зоне хорошего сигнала DVB-T2, например с телевышки г. Белгорода на расстоянии 25- 30 км. по прямой видимости ловит отлично.

Кроме того, сразу снимаются самые проблемные места антенны решётки — усилитель и блок питания. Они просто не нужны. Лучше конечно приобрести плату согласования. Но её не всегда можно найти. Поэтому, соединяем на прямую — делал неоднократно! Проверено! Работает!

Единственное что, так это придётся добраться до самой антенны, чтобы соединить кабель как на фото ниже.

Как видите кабель крепится прямо на элементы антенны. Плату усилителя можно снять, но можно и оставить, с ней легче зафиксировать кабель. Штекер обязательно при этом ставится обычный.

Длинные усы антенны можно обрезать/обломать до размеров усов коротких, так они будут работать в нужном диапазоне ДМВ.

Как правильно закрепить усилитель на антенне типа решётка

Выше были описаны способы, которые можно применять для приёма цифрового эфирного телевидения и только в зоне сильного сигнала, когда усилитель мешает. Но если вам с сигналом не так сильно повезло, то усилитель будет в самый раз и описанные выше методы вам уже не подойдут!

Однако и здесь многие сталкиваются с проблемой качества приёма и часто это проблемы неправильного монтажа, не более.

Бывает, что при использовании усилителя, антенна не работает или то работает, то не работает и это касается не только приёма но и в первую очередь аналогового телевидения. Причины могут быть разными, но одна из них очень распространённая- это не правильная установка усилителя. Казалось бы ничего сложного, но давайте разберёмся.

Вот типичный пример неправильной установки усилителя.

Проблема в том, что контактные площадки на пластине усилителя находятся только с одной стороны, и в данном случае сверху, в то время как элементы антенны — снизу, под усилителем.

Это значит, что соединиться с петлеобразными элементами антенны контакты усилителя могут только через болты. При таком раскладе высока вероятность того, что болт будет проходить внутри петли и не касаться её, или едва касаться. А это значит, чуть окислилось и всё. Конец фильма.

А вот здесь правильно, петлеобразные элементы надёжно прижимаются гайками к плате усилителя.

Перевёрнутый контактами к петлям усилитель.

Этот способ тоже правильный, но при этом становится не доступным соединение кабеля с усилителем это затрудняет ревизию, так как в случае чего придётся плату откручивать.

Другие неисправности и проблемы монтажа этой антенны

Одна из неисправностей этой антенны, о которой мало кто знает проявляется следующим образом. На экране телевизора, поверх изображения плывут горизонтальные полосы, каждая шириной около 5 см. Причина в блоке питания антенны, а точнее в конденсаторе который там стоит, его нужно заменить. (блок или конденсатор) кто как сможет.

Если в блоке питания антенны погас индикатор, это ещё не говорит о его неисправности, возможно возникло где то замыкание в соединениях кабеля.

Например: в месте соединения один проводок от оплётки кабеля оттопырился и коснулся клеммы, куда должна соединятся центральная жила. Такое может произойти и на стороне усилителя. Другая причина погасшего индикатора — вышедший из строя усилитель. Проверить замыкание легко, просто отсоедините блок питания от кабеля, и включите его, если индикатор засветился, устраняйте замыкание.

Часто нарушается пайка внутри сепаратора, посмотрите на эту картинку, в ней указанны слабые места.

Нередко проблема возникает из за некачественного подсоединения кабеля к сепаратору и усилителю. Например вот так, с пучком торчащих проводков и центральной жилой которая, стоит чуть потянуть кабель, замкнёт с хомутом.

Неаккуратное соединение кабеля одна из причин неработоспособности антенны.

А вот пример качественного соединения и правильной установки усилителя.

Итак, важно правильно и качественно всё соединить! Как этого достичь? Рассмотрим на примере сепаратора. Смотрим фото ниже. Разделываем кабель.

P.S. Если оплетка густая и плотно сидит на кабеле, то можно её не отделять и не сворачивать в жгут, а оставить на кабеле и аккуратно срезать, оставив лишь столько, чтобы зажать хомутом крепления, но что бы она не торчала сильно за его пределы и потому не замкнула на центральный провод.

А со жгутом поступаем так.

Усилитель для антенны, как правильно выбрать

Большую ошибку допускают пользователи стремящиеся купить самый мощный усилитель, а именно так часто и бывает «Дайте мне самый мощный усилитель» говорят продавцу, желающие добиться, хорошего качества телевизионного сигнала и…. разочаровываются.

Почему такой подход не правильный? Дело в том, что чрезмерно сильный сигнал это плохо, это как раз тот случай, когда масло в каше может оказаться лишним. Чрезмерно сильный сигнал может привести к обратному эффекту, сильные помехи для аналогового ТВ, для цифрового- кубики, заикание и даже полное отсутствие изображения.

Дело ещё и в том, что вместе с полезным сигналом усиливаются и различные помехи, к тому же часто сильные усилители имеют большой процент собственных шумов, что тоже сказывается на качестве.

Поэтому, мощность усилителя нужно подбирать, если вы не знаете какой номер усилителя лучше всего идёт в вашей местности, поинтересуйтесь у соседей которым удалось добиться хорошего приёма сигнала. Часто и местные продавцы, торгующие антенным оборудованием, об этом осведомлены тоже, поинтересуйтесь у них.

Параметры усилителей для антенны телевизора

Помочь в выборе может таблица параметров где указанны также примерные расстояния удалённости от телецентра на которых рекомендуется применение конкретного усилителя.

Хорошо использовать регулируемый блок питания, он позволяет уменьшать напряжения питания усилителя, и тем самым «придушить» избыточное усиление.

Как защитить антенну, телевизор или ресивер от грозы

Вам доводилось когда нибудь видеть телевизор пострадавший от грозы? Мне много раз!

Конечно повреждения бывают разными, но в одном случае в шасси телевизора была просто прожжённая дыра диаметром примерно 15 см. Но это скорее единичный случай. Тем не менее грозы доставляют не мало хлопот. Выбивают оборудование, усилители на антеннах. Можно ли как то минимизировать ущерб или избежать этого?

Можно! Если придерживаться некоторых правил.

1. Хорошо если антенна заземлена, вообще то это требование по установке. На некоторых антеннах возле хомута крепления есть даже приваренный болт для заземления. Мачта антенны (металлическая) должна быть в земле.
2. Не всегда есть возможность организовать заземление, и в таких случаях усилители меняются довольно часто, почти после каждой грозы. Для выхода усилителя из строя не нужно прямого попадания молнии, достаточно статического напряжения. По возможности заземляйте антенну!

Применяйте усилители с грозозащитой.

Есть ряд усилителей с встроенной грозозащитой, конечно от прямого попадания она не спасёт, но такие усилители практически не выходят из строя от статики. Опознать их можно по очевидному признаку. Смотрим фото.

У такого усилителя стоят два стеклянных диода, те что обведены жёлтым.

Это не обязательно усилитель с номером SWA-1, это может быть любой номер, но если в нём стоят такие два элемента, то это вариант исполнения с грозозащитой. К сожалению попадаться такие стали не часто.

Применяйте грозозащиту для аппаратуры.

Есть также возможность защитить от разрядов и свою аппаратуру, для этого нужно в разрыв кабеля приходящего от антенны или тарелки вставить специальный узел, который так и называется «Грозозащита»

Он может быть от разных производителей, различаться по внешнему виду, но цель его одна: Защитить аппаратуру от разрядов приходящих через антенный кабель.

Это может быть вот такой бочонок, который с помощью F разъёмов вставляется в цепь кабеля, между антенной и телевизором или приставкой ресивером. В случае чего выйдет из строя он, но не аппаратура, что значительно дешевле.

Конечно стопроцентной защиты он не обеспечит, хотябы потому что разряд может прилететь и через сетевой провод. Но по цепи антенны некоторую защиту даёт.

Если уж хотите полностью себя обезопасить, то в случае грозы которая рядом, отключайте всю аппаратуру из розетки, отключить просто кнопкой или с пульта, не спасёт. И вынимайте из гнезда антенный кабель.

Тоже можно сделать и с компьютером, отключить от сети и отсоединить тот провод по которому приходит всезнающий интернет.

Ну вот, на этой романтической ноте, пожалуй и закончу свой эпос про польскую антенну.

Вам это совсем не сложно, а для развития сайта будет полезно. Спасибо!

В статье даны характеристики «польской» антенны, рассмотрены ее преимущества и недостатки, а также практические рекомендации по установке и настройке.

Антенны, которые вы видите на рисунке 1 и модернизированный вариант — на рисунке 2, названы в народе «польскими» из-за того, что их изготовляют и завозят в Украину и другие страны СНГ из Польши.

Свою популярность «польские» антенны приобрели благодаря:

1. Дешевизне: антенна стоит 35 грн., а антенна на рис.2 -55 грн. (здесь и далее цены показаны для Киевского радиорынка и в регионах могут отличаться);
2. Широкополосности: антенны захватывают весь диапазон ТВ каналов (МВ, ДМВ) и УКВ радиовещания;
3. Возможности принимать слабые сигналы, что обеспечивается применением сменных усилителей.

Технические характеристики антенны:

• Рабочий диапазон частот 40 — 800 МГц;
• Телевизионные каналы 1 — 12; 21 — 69;
• Ширина главного лепестка диаграммы направленности:по вертикали — 46°,по горизонтали — 27°;
• Собственное усиление антенны 10 — 13,5 дБ;
• Волновое сопротивление 300 Ом;
• Размеры 800х600 мм;
• Масса 1,7 кг.

Ниже приведен внешний вид и основные компоненты польской антенны.

Рис.1. Польская антенна, основыне элементы антенны и подключение.

Антенны, показанные на рисунках 1 и 2, продают в разобранном виде, и покупатель собирает их сам. В комплект антенны (рисунок 1) входят:

• Рефлектор с комплектом крепления к мачте -1 к-т; двухпроводная линия (волновод) с крепежной рейкой и монтажными пластмассовыми коробками -1 к-т;
• Пассивные вибраторы (директоры) — 4 шт.;
• Активные вибраторы МВ — 2 шт.;
• Активные вибраторы ДМВ — 6 шт.;
• Антенный усилитель (на выбор покупателя) — 1 шт.;
• Блок питания ~220 В/=12 В — 1 шт.;
• Антенный штеккер — 1 шт.;
• Инструкция по применению антенны — 1шт.

Стоит этот комплект для самостоятельной сборки антенны прмиерно 35 грн.

Коаксиальный кабель (фидер) в комплект антенны не входит, его покупают отдельно. Рекомендуемый диаметр кабеля 6,8 мм, а его длину выбирают в зависимости от мест расположения телевизора и антенны. Стоит 1 м кабеля 0,8 — 1,2 грн.

Рис. 2. Модернизированный вариант «польской» антенны.

Антенный усилитель изготовляют на отдельной съемной плате, радиоэлементы на ней крепят навесным монтажом. Размещают плату в центре антенны в монтажной коробке (рис.1 а, в), что позволяет эффективно усиливать принятый сигнал. При необходимости плату с усилителем можно легко снять и заменить.

У продавцов антенн имеется большой выбор антенных усилителей. Все они по размерам одинаковы и отличаются лишь усилением — от 5 до 48 дБ. Количество модификаций их постоянно растет. Параметры наиболее ходовых усилителей приведены в табл. 1. Стоимость каждого 10-12 грн.

Рис. 3. Антенные усилители.

Покупателю иногда трудно выбрать, какой усилитель нужен для его антенны. Используя таблицу 1 и зная расстояние от телецентра (ретранслятора), можно ориентировочно его определить, но лучше посоветоваться с продавцом антенн или воспользоваться советом знакомых, ранее установивших такую антенну.

Следует подчеркнуть, что верхняя граница дальности приема, указанная в третьей и четвертой колонках таблици 1, слишком завышена. Обеспечить устойчивый и надежный прием на расстоянии, превышающем дальность прямой видимости (80-100 км), путем повышения усиления антенных усилителей невозможно.

Для питания усилителя необходимо иметь блок питания (БП), который из переменного напряжения 220 В вырабатывает постоянное 12 В (БП входит в комплект антенны). Это напряжение подается на усилитель через антенный штек-кер и коаксиальный кабель (рис.1 ,в). А так как по этому кабелю в телевизор поступает и ТВ сигнал, то для их разделения в антенном штеккере установлен конденсатор.

Иногда отдельные умельцы, чтобы не применять БП, используют 12 В из телевизора . Это несложно осуществить в цветных телевизорах ЗУСЦТ советского производства, однако я настоятельно рекомендую не делать этого в телевизорах иностранного производства.

Антенный усилитель усиливает ТВ сигналы, причем все каналы (частоты) усиливаются одинаково. На практике иногда возникают ситуации, когда в антенне наводится сильно перекошенный (по мощности) ТВ сигнал.

Это бывает, когда одни каналы излучаются сверхмощными передатчиками телевышки, а другие маломощными. Антенный усилитель антенны, расположенной близко от телецентра, одинаково усиливает все каналы и выдает на телевизор мощный, сильно перекошенный (по мощности) ТВ сигнал. АРУ телевизора не может погасить такой сигнал до оптимального уровня, и на экране «бегут»» кадры.

Такую ситуацию могут создать передатчики телевышки г. Киева, мощности которых находятся в пределах 1,50 кВт (табл.2).

Как следует из табл.2, мощность передатчиков метровых волн (УТ-1, УТ-2) 50 кВт, а ДМВ передатчика ЮТАР всего 1 кВт. Какой же выход из создавшейся ситуации? Как выровнять ТВ сигнал в «польской» антенне, погасив сигнал на метровых волнах и оставив необходимое усиление на ДМВ?

Для выхода из этой ситуации существуют три способа:

1. Самый эффективный способ — установить антенный усилитель SBA-9000/R (см. табл. 1). Два подстроенных резистора усилителя позволяют плавно регулировать усиление отдельно на метровом и дециметровом диапазонах и тем самым устанавливать оптимальный уровень усиления.
2. Самый простой способ — «усики» верхних активных вибраторов антенны, отвечающие за метровый диапазон, необходимо или соединить между собой, или загнуть, или вовсе снять. Сигнал MB в этом случае сильно ослабится. Все это подбирают практически.
3. Блоки питания усилителя продают двух видов: одни БП выдают стабильное напряжение 12 В, и изменять его не предусмотрено (они стоят 10 грн.), а другие позволяют плавно специальным регулятором изменять напряжение питания от 0 до 12 В (стоят 12-15 грн.) и тем самым регулировать степень усиления усилителя, создавая оптимальный уровень усиления ТВ сигнала. В любом случае рекомендую покупать именно регулируемый блок питания
   для усилителя антенны.

Максимального эффекта по устранению перекоса можно добиться при применении 1-го и 3-го способов.

Следует отметить, что применение антенного усилителя и БП хотя и позволяет получить уверенный прием ТВ сигнала, но создает неудобства в пользовании такой антенной. Приходится каждый раз при включении телевизора дополнительно включать (вставлять в розетку) БП и по окончании просмотра вынимать его. Потому в этой антенне предусмотрен вариант работы без усилителя и БП. Когда же им можно воспользоваться?

Если ваш телевизор находится в зоне уверенного приема ТВ сигнала, т.е. телецентр или ретранслятор расположены недалеко от вашего дома, то вместо усилителя на антенне можно установить плату согласования (стоит 5 грн.).

БП в таком случае вовсе не нужен (рис.1 ,в). Ферритовые трансформаторы, расположенные на плате согласования, согласовывают волновое сопротивление антенны 300 Ом с сопротивлением коаксиального кабеля 75 Ом.

Такая антенна всегда готова к работе, так как питание ей не нужно, и стоит она дешевле (28-30 грн.). Информацию, как Вам лучше поступить: купить антенну с усилителем или с платой согласования, Вы можете получить у того же продавца антенн. В крайнем случае, можно купить и то и другое, и дома все опробовать практически, а лишнее вернуть продавцу, но при покупке обо всем этом лучше договориться заранее.

Для крепления антенны к мачте предусмотрено два зажима (рис.4). Их крепят с тыльной стороны рефлектора. На рисунках они не показаны, так как особых пояснений не требуют.

Рис. 4. Зажим для крепление польской антенны.

Как разделать коаксиальный кабель, чтобы подключить его к усилителю, показано на рис.1,в. Аналогично разделывают кабель и с другой стороны — для антенного штеккера.

Узнать, на какую высоту следует поднять антенну, лучше практически. Подключите антенну к телевизору, подайте 12 В на усилитель питания, направьте антенну на телецентр (ретранслятор) и, постепенно поднимая антенну, наблюдайте за экраном телевизора. Если, например, на высоте 6 м на экране появилось хорошее изображение, добавьте еще 1.2 м и смело закрепляйте антенну, но поднимать ее еще на большую высоту нет необходимости.

Иногда хорошие результаты можно получить, поместив антенну под крышей дома (если крыша не металлическая) или на балконе. Там антенна будет защищена от молнии и атмосферных осадков, и долго Вам послужит.

Кстати, об атмосферных осадках. Постоянное попадание воды в монтажную коробку антенного усилителя может вывести антенну из строя. Во-первых, вода проникает в коаксиальный кабель и значительно ухудшает его характеристики.

Для предотвращения этого торец кабеля после закрепления на усилителе следует обмазать (после окончания гарантии на антенну) несколькими слоями клея, например «Момент». Во-вторых, место соединения антенного усилителя с двухпроводной линией (волноводом) во влажной среде со временем окисляется, и теряется контакт.

Поэтому монтажную коробку накройте несколькими слоями полиэтиленового пакета и закрепите их так, чтобы они надежно предотвратили проникновение дождевой воды в монтажную коробку.

При установке антенны на мачте не забудьте ее заземлить, а сверху установить штырь (молниеотвод) длиной 1 м. Но вот антенна готова. Но к Вашему телевизору подходит один антенный штеккер, а в телевизоре два гнезда, одно для МВ другое для ДМВ. Как быть?

Для этого на том же рынке Вам следует купить диплексер, который частотно разделит сигнал на два выхода. Его подключение показано на рисунке 5, а стоит он 2,5.3 грн. Кстати, за такую же цену Вы можете купить и делитель ТВ сигнала, чтобы подключить к антенне несколько телевизоров.

Рис. 5. Диплексер, который частотно разделит сигнал на два выхода.

Описанная антенна имеет одностороннюю направленность, т.е. ТВ сигнал она принимает только с одной стороны. Если же Вам необходимо принять сигнал с двух телецентров (ретрансляторов), размещенных по разную сторону от Вашего дома, то Вам следует купить вторую антенну (такую или другой конструкции) и направить на второй телецентр.

Несмотря на свою популярность и хорошие характеристики, «польская»антенна имеет и недостатки
:

• Самый главный из них — частое повреждение антенного усилителя, точнее его полевых транзисторов. Причина — статическое электричество, удар молнии или броски питающего напряжения. Уменьшить их пагубное влияние можно, заземлив антенну.
• Крепление пластмассового держателя пассивных семиэле-ментных вибраторов (директоров) к монтажной коробке слабое, и часто от ветра или веса птиц, например, голубей, отваливается. Приходится его приклеивать.
• Те же пластмассовые держатели директоров от нагревания солнца искривляются (рисунок 6), а от солнечной радиации на них появляются трещины и пластмасса разваливается. Характеристики антенны при этом ухудшаются, но работоспособность сохраняется. Новый держатель с директорами стоит 2 грн. 4. Верхние вибраторы, отвечающие за метровые волны, сделаны из тонких алюминиевых трубочек и от мощного ветра или веса птиц, например, голубей, гнутся. Антенна при этом тоже ухудшает свои характеристики, но остается работоспособной.

Отдельно следует сказать о модернизированной «польской» антенне
(рис.2). Все описанные выше усилители, блоки питания и согласующие платы подходят и к этой антенне, но она имеет и свои особенности
:

1. Все металлические части антенны имеют анодированное защитное латунное покрытие, что предотвращает коррозию.
2. Активные вибраторы дециметрового диапазона выполнены из пластин, поэтому радиотехнические характеристики антенны лучше.
3. Количество директоров (пассивных вибраторов) уменьшено до трех, что немного ухудшило направленность антенны, но зато уменьшило вероятность отрывания их пластмассового держателя.

Все эти «особенности» незначительно повысили качество этой антенны, но цена возросла на 50% (стоит 55 грн.). Поэтому отношение цена/качество не в пользу этой антенны.

Рис. 6. Искривление пластмассовых держателей директоров от нагревания солнца.

Продавая свои антенны, продавцы устанавливают на них гарантию от 1 до 6 мес. Гарантия распространяется на весь комплект антенны, включая усилитель и БП, однако претензии по гарантии не принимаются, если имеют место:

• Повреждения платы усилителя (механические повреждения, царапины, трещины, различные надписи и наклейки);
• Разукомплектование антенны;
• Покрытие плат краской, лаком, воском, жиром, клеем и т.д.;
• Отсутствие даты изготовления в документе.

Польская антенна
, как и любая техника, требует периодического технического обслуживания. Хотя бы один раз в два года ее надо снимать и проверять надежность контактов, менять полиэтиленовые кульки, защищающие усилитель от атмосферных осадков и удалять ржавчину с ее металлических частей.

К сожалению, готовя эту статью, я нигде не мог получить подтверждения о том, что «польские» антенны сертифицированы в Украине.

Н. П. Власюк, г. Киев.

С началом бурного развития сети телевещания в начале 90-х получили широкое распространение так называемые польские антенны. Дешевизна и доступность таких антенн способствовало их широкому распространению. Однако со стороны профессионалов и квалифицированных радиолюбителей эта антенна подверглась широкой критике. Сушилка, решетка, задняя стенка холодильника. Каких только эпитетов не удостоилась эта антенна. Сейчас мы живем в эпоху повсеместного распространения цифрового телевидения. Возникает вопрос, — можно ли использовать такую откровенно  «недоантенну» для нашей понтовой цифровой плазмы. Или нужно искать какую то особую, такую же понтовую «цифровую» антенну? Давайте ответим на этот вопрос путем исследования цифровой модели нашей полячки…

 Прежде всего, сразу же отметим основные недостатки этой антенны, которые привели к такой низкой репутации полячки в этих ваших интернетах.

• Попытка совместить несовмещаемое и впихнуть невпихуемое. Имееются ввиду длинные усы для приема ТВ в метровом диапазоне. Поскольку цифровое вещание ведется исключительно в диапазоне ДМВ, мы можем смело укоротить эти усы до размеров остальных.  В результате мы получаем антенную решетку из четырех антенн Бабочка или веерных вибраторов (Bowtie). Такой вибратор имеет электрическую длину близкую к длине волны, высокое входное сопротивление, в то же время, он —  достаточно широкополосный.
• Набор директоров на пластмассовых направляющих имеет только декоративные функции. Поэтому их можно смело выбрасывать в утиль.
• Пластинчатый усилитель, идущий в комплекте с антенной, склонен к самовозбуждению. Отсутствует защита от перенапряжения по входу, в результате усилитель часто выходит из строя при первой же грозе. Склонность к самовозбуждению приводит не только к помехам на своем телевизоре, но и на телевизорах ближайших соседей. Отсутствие экранирования и фильтров на входе и выходе усилителя приводит к тому, что он ловит все, включая помехи от систем зажигания автомобилей.
• Пластмассовые детали усилителя быстро разрушаются под воздействием солнечного ультрафиолета. Вибраторы крепятся к собирающей линии посредством той же пластмассы. Со временем место контакта ухудшается при ухудшении свойств пластмассовых креплений и окисляется. В результате часть «усов» самопроизвольно отключается.

Стек из четырех «бабочек» довольно популярен у наших заокеанских партнеров по изготовлению самодельных антенн, едва ли не популярнее антенны Ховермана. Правда им приходится искать толстую проволоку и прикручивать ее на коленке к деревянной дощечке. Но все же они счастливы и добиваются неплохих результатов. Нам же с вами, уважаемый аноним, остается им только посочувствовать, ведь у нас есть уже готовая недорогая Полячка. Не так ли? Остается только убедиться, что антенна имеет приемлемые электрические параметры. Для этого воспользуемся моделью польской антенны для программы 4NEC2, которую можно скачать с нашего сайта.

Что же мы видим? Мы видим, что характеристики антенны довольно посредственные, хотя в верхней части диапазона ДМВ их и можно назвать вполне удовлетворительными. Как показывает опыт заокеанских партнеров, по этой схеме можно изготовить вполне приличную антенну, только несколько большую по размерам относительно нашей полячки, но в данном случае по всей видимости в поиске компромисса между дешевизной антенны и оптимальными характеристиками чаша весов склонилась в сторону дешевизны. КСВ>2 в пределах половины диапазона ДМВ. Коэффициент усиления во всем дециметровом диапазоне 10-14 dBi за исключением начального участка, где наблюдается провал. Если учесть потери на рассогласование из-за высокого КСВ, то усиление антенны можно смело уменьшить на 2-3 дБ в начале диапазона ДМВ. Высокий КСВ в аналоговом телевидении приводит к ухудшению качества картинки и появлению шумов и артефактов на изображении. Цифровое телевидение имеет свои особенности, поэтому высокий КСВ может привести просто к невозможности принять определенный мультиплекс, хотя второй, на другой частоте, при этом будет работать.

Диаграмма направленности секторальна, более сужена в горизонтальной плоскости. Выглядит вполне прилично, т.е. антенна обладает неплохими направленными свойствами. Из недостатков следует отметить довольно большой уровень заднего и боковых лепестков.

Выполнив анализ нашей полячки, мы приходим к выводу, что это не мы должны сочувствовать нашим заокеанским партнерам, а они нам. Ведь наша польская антенна имеет не высокие характеристики. Конечно же она будет работать, ведь и гвоздь может быть антенной. Но! Никто вам не сможет гарантировать прием всех ваших мультиплексов. Причин этому несколько. Импеданс антенны меняется в очень широких пределах с высокой реактивной составляющей на определенных частотах.Это почти гарантированно приводит к самовозбуждению неэкранированного антенного усилителя SWA, который идет в комплекте с антенной. В старых аналоговых телевизорах в селекторах каналов стояли диапазонные фильтры. Это как то спасало ситуацию. Во всяком случае, регулируя напряжение питания усилителя, помеху можно было отогнать за пределы диапазона и минимизировать. В современных цифровых тюнерах таких фильтров нет. Стоят только режекторные на частоту Wi-Fi. В результате, мощная помеха, генерируемая усилителем, переводит входной дифференциальный усилитель цифрового тюнера в нелинейный режим и прием части или чаще всего всех мультиплексов оказывается невозможным. Кроме того, в отсутствии фильтрации сигнала, приему может помешать и мощная посторонняя помеха. Ведь в сравнении с 90-ми, когда польская антенна правила бал, электромагнитная обстановка значительно ухудшилась. Появились сети цифровой передачи данных и мобильная связь, большое количество бытовых приборов с импульсными блоками питания, излучающими помехи в широком спектре. Все это в совокупности работает против использования польской антенны для приема цифрового телевидения. Но искать специальную понтовую «цифровую» антенну не стоит. Если ваша полячка отказывается ловить цифру, прежде чем выбрасывать ее на свалку и бежать покупать новую антенну стоит проделать ряд следующих действий:

1. Укоротить верхние длинные усы до размеров остальных;
2. Выбросить пластмассовые вставки с «директорами»;
3. Разобрать места крепления усов к собирающей линии и зачистить контакты. Проделать то же самое в месте подключения усилителя;
4. Выровнять провода собирающей линии, соединяющей усы так, чтобы антенна выглядела максимально «симметрично». Выровнять таким же образом и сами усы;
5. Отказаться от инжектора с блоком питания и запитать антенный усилитель непосредственно от телевизора или T2-приставки, включив подачу питания +5V в меню;
6. Заменить старый усилитель на более современный. Экранированный, с подключением F-коннектором, с надписью на корпусе DVB-T2, с питанием от 5V. При этом надо проследить, чтобы собирающая линия не касалась экрана усилителя, при необходимости изолировать;

В заключении отметим, что есть и самодельные антенны, оптимизированные для цифрового телевидения (в том числе и с переделкой самой полячки), лучшие из которых мы будем представлять вашему вниманию, кроме того, модернизированная полячка с успехом работает в CDMA сетях передачи данных в диапазоне  800 МГц.

Ссылки по теме:

• Теория конусных антенн BowTie. Включает полный анализ более современной модификации антенны ASP8 (полячки), а также других модификаций «бабочек».
• Расчет и анализ польской антенны в HFSS
• Т2 нет сигнала. Итоги использования полячки при приеме цифрового ТВ. (Канал Ремзона YouTube)
• Модели BowTie от заокеанских партнеров.
• Антенна Харченко, оптимизированная для цифрового телевидения.
• Широкополосный волновой канал для цифрового телевидения своими руками;
• Особенности приема цифрового телевидения.

Можно использовать «польскую» антенну целиком в сборе с усилителем без переделки,но как показывает опыт некоторые частотные каналы имеют слабый уровень сигнала.

Вот мы все удивляемся универсальности «польской» антены,а польская антена ничто иное как простейшая комбинация широко известной с 60-х годов простейшей универсальной антенна типа «бабочка» с длиной вибраторов 1150 мм и углом раскрытия 38° для приема с 1 -го по 12-й канал в условиях прямой видимости

и примитивно сконструированой «антенна волновой канал» причем ни один размер не вписывается ни в какие расчеты и ГОСТы То есть мы емеем обычный, практически, муляж ДМВ антены в «польской» антене для приема ДМВ(разгоаор я веду о директорах-пасивные выбраторы).Получается что в данной антене работает только «бабочка»,вернее несколько»бабочек»-активные выбраторы и еще замечу расчитанные на определенный диапазон(они все одной длинны), и SWA усилитель.

Если убрать SWA усилитель то антена работать не будет.Я веду к чему,что достаточно согнуть вот такой активный вибратор определенных размеров(об этом поговорим ниже),подсоединить SWA усилитель Для симметрирования по ВЧ необходимо провести кабель по плечу вибратора согласно рис.2.Эффект получим намного лучше «полячки»

ВНИМАНИЕ: кабель проводится по тому плечу активного вибратора, которое подсоединено к «корпусу» схемы усилителя! В средней точке вибратора, где потенциал ВЧ равен нулю, кабель плавно изгибаем и направляем вдоль траверсы, потом — на снижение.
Короче-любая самодельная антена + SWA усилитель работает намного лучше любой «полячки».

Но что уже имеем то имеем.Попробуем ее немного привести в нормальный ДМВ вид. «Метровые» усы(длинные активные вибраторы см.рис1) абсолютно не нужны,если используем антену для Т2(ДМВ диапазон волн) можно их обрезать до одинаковой длины с дециметровыми активными вибраторами. Если один из принимаемых каналов слабее других, необходимо попробовать удалить полотно рефлектора от активных вибраторов. При такой регулировке антенны увеличивается её выходное сопротивление и меняется частотная характеристика. Изменение сопротивления антенны совсем не приносит вреда, так как входное сопротивление усилителя выше сопротивления антенны. Радиолюбители, имеющие опыт работы с антенными усилителями, могут выпаять из схемы усилителя элементы согласования-симметрирования на ферритовом кольце, это расширит диапазон работы активной антенны. Одна из входных клемм антенны соединяется со входом усилителя, а вторая — с «корпусом» схемы усилителя.
Сопротивление антенны при равной принимаемой мощности связано с выходным напряжением

P=U2/R. U=(P*R)½.

Отсюда следует вывод — необходимо повышать выходное сопротивление антенны (входное сопротивление усилителя больше сопротивления антенны). С успехом можно использовать антенны, имеющие сопротивление выше 300 Ом. Такой способ подключения подходит и для широкодиапазонной антенны типа «волновой канал»(об этом далее), а в логопериодической антенне выходной кабель симметрируется, проходя по элементу антенны (по принципу рис.2).
Что то у меня много прилюдий заумных,еще подумаете что я умный аж….аж Да нет все просто-Погугли ли бы с мое
Постараюсь дальше по-проще
Обрезать не советую «длинные усы» если делаете для себя,есле ленитесь или для «дяди» советую укорачивать с расчета L( Длинна вибратора)=1/2j (половине средней длинны слабого частотного канала )
А для себя гнем два ромба и убираем рефлектор с зади ромбов или же вставиь втулочку в крепление и отогнуть на 10 см

Теперь поколдуем с директорами.Я уже упоминал об антене «волновой канал»,вот сие чудо известное еще из времен черно-белого TV

Вот и возьмем размеры директоров и растояния между ними с «дедовской» проверенной годами антены.

Внимание Критичным здеся является растояние от активного вибратора «два ромба» или «бабочка»(отрезаные длинные усы) как кто сделал,также и для других «бабочек» до первого директора(если конечно есть желания менять проволочки(трубочки),здесь пригодятся отрезки от длинных усов
На последнем рисунке изображены размеры и растояния для частот каналов в полосе 21… 41.Для остальных частотных каналов размеры можно расчитать при помощи программы Antwu15

Нажми здесь

Итак, для начала разберемся с программой. С ее помощью можно рассчитать различные варианты антенн, настроенных на разные диапазоны. Запускаем. Нас итересует только первый пункт

Все просто. Вносим данные, на которые будет антенна настроена, и программа все сделает сама.

Например:

Центральная частота антенны подразумевает частоту транслирования последних 61-69 каналов. Количество элементов определяет длину траверсы. Диаметр элементов ставим 1-5 (не столь существенно).

Способ крепления элементов – сквозь траверсу. Соглашаемся, и в итоге получаем готовые размеры для нашего изделия.

Ниже приведен полученный результат, по которому был сделан один из вариантов ДМВ антенны. Этот вариант обеспечивает устойчивый прием сигнала от вышки, отдаленной 80 км через разветвители на два телевизора и PCI-ТВ-тюнер в компьютере.

Остается только собрать. Длину антенны определяет кол-во элементов
Советую ставить на каждой «бабочке» директора для одного частотного диапозона(они будут одинаковой длинны все)-четыре «бабочки» соответствуют четырем частотным каналам Украины

Вот еще таблица длинны директоров для универсальной логопериодическоя антенны (отсчет от «бабочки») с 21….64

№ вибратора длинна в мм растояние в мм
7…………………………..107……………0
6…………………………..129…………..80
5…………………………..155…………..94
4…………………………..186…………..77
3…………………………..225…………..63
2…………………………..272…………..53
1…………………………..330……………43
0…………………………………

………..35

1. Кольцо-коаксильный кабель РК75 длинной 530мм.
2. Петля-коаксильный кабель РК75 длинной 175мм.
3. К приставке.

Сборка:

Для сборки данной антенны вам даже не придется бегать по магазинам.
Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли).
Соединить как показано на рисунке.

Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков.
Направитьна телецентр.
Вот вам и ДМВ антенна, которая будет работать не хуже покупной.
А если еще сходить на рынок или в магазин,приобрести SWA усилитель(SWA усилитель ставим вместо петли) и БП к нему(плорядка 40 грн),то еще и лучше покупной.

Антенна представляет собой аллюминевый диск с внешним диаметром 356мм.,внутренним- 170мм. и толщиной 1мм., в котором сделан пропил шириной 10мм.
На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3.
К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1.
Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним – 3…7мм. и толщиной 2…3мм.
Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм.
При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах.
Без трансформатора, расстояние увереннгого приема уменьшается в два раза.
Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:

Здеся тоже можно применить SWA усилитель(SWA усилитель ставим вместо трансформатора) и БП к нему.Но как показывает опыт лучше трансформатор на который подаем питание БП от «полячки»

Взяв за основу эту антену я и гнул большие усы на «польской»

1. рамка из аллюминевых полос
2. усилитель
3. мачта
4. рефлектор
А. точка пайки оплетки
В. точка пайки центральной жилы

Сборка:

1. вначале собирается рамка из аллюминевых пластин, внахлест, как показано на рисунке, с помощью болтов (после крепления, следует места крепления покрасить краской, чтобы избежать окисления).
2. далее в точках А и В припаивается коаксильный кабель.
3. прикрепить болтами рамку к мачте
4. сделать из прутков диаметром 3…10мм.(а можно просто-рефлектор от развалившейся польской или арматура для щекатурки стен), прикрепляя к мачте скобами, рефлектор
5. закрепить на мачте усилитель, подвести к нему коаксильный кабель.

Сборка возможна и без рефлектора, однако коофициент усиления у такой антенны будет ниже.

1. рамка из аллюминевых полос(рефлектор от развалившейся польской или арматура для щекатурки стен)
2. усилитель
3. мачта
4. рефлектор(рефлектор от развалившейся польской или арматура для щекатурки стен)

Сборка:

1. прежде всего собирается рамка, из аллюминевых пластин как и для с простым рефлектором
2. далее собирается рефлектор типа «полуразвалившийся короб» как показано на рисунке (Конструктивное исполнение такого рефлектора может быть самым различным, все зависит от ваших возможностей).
3. рефлектор крепится к мачте на металлические скобы
3. далее крепится усилитель к мачте, и припайвается коаксильный кабель тоже как и для с простым рефлектором

На дециметровых волнах в диапазоне 470—638 МГц (каналы 21—41) в качестве комнатных антенн могут быть применены направленные антенны, так как их размеры на этих волнах относительно невелики. В качестве направленных комнатных антенн дециметровых волн наиболее удобны антенны типа «волновой канал».

На рис.1 показан внешний вид комнатной антенны дециметровых волн АТКД-2 типа «волновой канал», работающий без перестройки на каналах с 21-го по 41-й в диапазоне 470—638 МГц. Геометрические размеры антенны приведены на рис.2а. Антенна состоит из основания со стойкой и съемного антенного полотна. Антенное полотно содержит активный вибратор 1, рефлектор 2 и два директора 3 и 4, которые изготавливают из латунной или стальной ленты и крепят к пластмассовой стреле.
Кабель снижения 5 подключается к антенне через короткозамкнутый симметрирующий мостик (рис. 2,б), длина которого равна четверти длины волны на средней частоте диапазона 470—638 МГц. Мостик образован двухпроводной линией, одним проводником которой служит металлический экран кабеля снижения, вторым — отрезок 6 монтажного провода МГШВ сечением 0,35мм2. На расстоянии 140мм от входных зажимов антенны, равном требуемой длине мостика (четверть длины волны на частоте 550 МГц), монтажный провод припаивается к экрану кабеля. Коэффициент усиления относительно полуволнового вибратора — не менее 5,5 дБ.
Вот еще вариант изгиба «длинных усов» польской антены и замена директоров(на диапазон 42…64 длинну и растояние расчитываем прогой)

Этот тип антен относится к целенаправленным ДМВ антенам .
Поскольку коэфициент усиления целенаправленной ДМВ-антены лучше, чем у польской-решетки, было прийнято решение сделать «гибрид» из старой отечественной ДМВ-антенны и АСП-8 польской-решетки с ее усилителем. Получилось! Качество изображения слабых заметно улучшилось. Идея изготовления где-то кем-то предлагалась, оставалось только осуществить.

Рассказывать буду просто, без всяких заумних выражений и формул.

Для самостоятельного изготовления антенны понадобилось:

— специальная программа для расчета Antwu15;

— 1 или 2 усилителя от решетки (с корпусами);

— алюминиевая труба сечением ? o 25мм и длиной ?2м. (траверса);

— 3 алюминиевые трубки сечением до o10мм, две длиной по ?1м.(МВ) и еще ? 2,5-3м. (для нарезки ДМВ элементов);

— 2 листа текстолита толщиной 3-5 мм, размеры: 300ммх150мм (для крепления МВ);

— также понадобятся саморезы (?20шт 15 мм) и болты с гайками (резба х3 6 шт. 20мм) (для крепления ДМВ и МВ элементов);

Как пользоваться прогой мы рассмотрели выше в Модернизация «польской» антены под Т2
Получаем расчитаные программой размеры.Остается только собрать. Длину антенны определяет кол-во элементов, можно рассчитать 1,4м, но коэффициент усиления будет меньше. В общем выбор за Вами.

Для получения лучшего экранирования от отраженного сигнала, роль рефлектора может выполнять решетка-экран от АСП-8 «польской» антенны, размерами: длинна – как в расчете программы, высота 300 мм. Гнутые края направлены вперед. Так же можно использовать другой материал в виде листового железа, алюминия или использовать со старых ДМВ-антен.

Теперь подготавливаеми МВ-антенну из двух метровых вибраторов. Тут намного проще. Ее роль будут выполнять 2 трубки с сечением 10мм длинной 1м, сложенные под незаконченным угом 120 град.Эту часть антены можно и не собирать если собираем для Т2 строго-метровые волны нам не нужны.И что же мы имеем за антену?
Вот эскиз полученного «монстра»:

. Перед нами славноизвестная ….«ворона» ,которой пользовались еще наши отцы и деды с 60 годов,смотря через линзу чернобелый TV Вот так вот и не нукжно выкидать 100грн на ветер-пол дня усилий и гривень сорок
Ну вернусь к своим «баранам»-закончим собирать антену.
Дальше беремся траверсу. Ее длину делаем на 5см больше для крепления МВ антенны. Траверса – это алюминиевая трубка с сеч. 25мм. и делаем на ней насечки в местах крепления элементов, петлевого вибратора и рефлектора. Расстояние, согласно рассчитанной таблицы. Сверлим в них отверстия 10мм насквозь под прямым углом, и вставляем в них элементы. Крепить элементы можно разными способами: саморезами сверху, болтами нарезав в элементах резьбу или, надев на элементы резиновые трубки, плотно всунуть в отверстия траверсы.
Сердце антенны – петлевой вибратор, можно сделать из алюминиевой пластины шириной 13мм., или алюминиевой или медной трубки с сечением 10мм.
Размер петлевого вибратора выбирается опытным путем, уже на собранной антенне.

Петля не понадобится, вместо нее используем усилитель с «польской» антенны. Крепим его корпусе болтами в отверстия вибратора.
Внимание А сейчас обставляем «ворону», длинные усы не ставим-это метровая часть антены, ставим рефлектор от «полячки» и изгибаем его вот таким образом как у антенны ДМВ со сложным рефлектором
Крепим хорошенько антенну к мачте,устанавливаем мачту- желательно повыше,направляем и «ворона» отдыхает.Удачи

Для изготовления полотна трубки двух обручей следует разогнуть, а затем изогнуть по приведенному шаблону и склепать обе половинки рис.

На трубках в местах изгиба предварительно следует сделать насечки (примерно через 200 мм). Антенну можно прикрепить к мачте гетинаксовыми пластинами или деревянными брусками (достаточно трех). Кабель прокладывается по полотну в соответствии с верхним рисунком.
Для предохранения от коррозии места пайки н соединения полосок с полотном несколько раз промазываются клеем БФ (такой защиты достаточно на несколько лет). Оплетку необходимо паять к полоске той половины антенны, по которой проложен кабель. Для получения максимального сигнала нужно добавить рефлектор из металлических полосок (прикрутить шурупами прямо к мачте). Расстояние между полотном антенны и рефлектором подбирают по лучшему изображению (110… 160 мм). Размеры приведены в соответствии с настройкой на 30-й канал рис.

Ну а если нет желания парится,изготавливаем трансформатор как в «народной» или ставим SWA усилитель.
Однако вследствие широкополое ности антенна хорошо принимает сигналы в диапазоне с 21-го по 40-й канал. Такая антенна даже без рефлектора дала лучшие результаты, чем 16 элементный волновой канал при прочих равных условиях.Как видим эта антена помочнее за «бабочку» и «волновой канал» и как я уже говорил в «польской» антене директора-это муляж,вот и выкидываем все «бабочки» и из алюминевой проволоки диаметром 6мм гнем по шаблону две половинки полу ромбиков вставляя в крепления вместо бабочек.Ну и рефлектор отодвигаем на нужное растояние(вот еще вариант модернизации «полячки»)

Добавлено спустя 53 минуты 13 секунд:

Всеволновая автомобильная телевизионная антенна с круговой диаграммой направленности в горизонтальной плоскости.Данную антенну можно использовать и в стационарных условиях, т.е. не только на автомобиле а и для домашнего TV.Можно так же взяв за основу модернизации «польской» антены-согнуть «длинные усы» кольцом определенного диаметра,вернее гнем вот так,соединяясь с соседской бабочкой-это один ус,а второй гнем как в Комнатная антенна дециметровых волн «волновой канал» активный петлевой вибратор например(напоминаю-размер берем 1/2 длинны волны плохо показывающего диапазона)

автомобильная телевизионная антенна состоит из
1. 2 аллюминевых кольца (d=270мм. и d=130мм.)
2. деревянная рейка (3х3см.)
3. Телевизионный кабель

Сборка автомобильной телевизионной антенны
Такую антенну можно построить, используя имеющийся в продаже штекер 300/75 Ом (см. рисунок) с согласующим трансформатором внутри него для импортных телевизоров.
К штекеру с помощью имеющихся на нем винтов присоединяют два алюминиевых кольца: одно -диаметром 270 мм для МВ-диапазона (каналы 6-12), другое — диаметром 130 мм для ДМВ-диапазона (каналы 23-51). Так как кольцо МВ нам не подходит (нам нужен диапазон каналов еще 51…64) меняем его на расчетное диаметром 90мм.Изготовленную таким образом антенну крепят к деревянной рейке сечением 3×3 см с отверстием под вилку штекера. Штекер крепят к рейке изолентой, а кольца — с помощью двух изоляторов для придания системе жесткости. Рейку крепят болтами к раме багажника, расположенной на крыше автомобиля. С помощью типового промышленного кабеля (вилка-гнездо) РК-75-4-11 антенну подсоединяют в заднем салоне автомобиля к автомобильному телевизору.
Для повышения эффективности антенну можно снабдить усилителем (SWA-7 или SWA-9) с питанием от аккумулятора автомобиля.

Добавлено спустя 1 час 48 минут 11 секунд:

В предлагаемой антенне используются подручные материалы. Но, тем не менее, она работает во всем диапазоне ТV ДМВ, причем не уступая по параметрам стандартной шести-элементной логопериодической антенне, выпускаемой серийно.
Для изготовления этой антенны Вам потребуются две пустые консервные банки диаметром 7,5 см, длиной 9,5 см и две небольшие полоски фильтрованного стеклотекстолита.
Банки соединяются полосками стеклотекстолита с помощью пайки.Верхняя полоска сплошная, а на нижней фольга разрезана, (как показано на рис.)

для подключения 75-ом-ного кабеля питания.
Общая длина антенны для работы во всех каналах ДМВ должна составлять не менее 25 см.
Эта антенна является чем-то вроде симметричного широкополосного вибратора. За счет большой площади поверхности она имеет большой коэффициент усиления. При использовании банок малого диаметра необходимо сделать разрез фольги в верхней полосе.

Добавлено спустя 16 минут 44 секунды:

Эта антенна имеет высокий коэффициент усиления, может применяться как в комнатном, так и в наружном варианте. Отличается простотой изготовления, доступностью материалов, малыми размерами, эстетическим видом.
Конструкция антенны представлена на рисунке, размеры — в таблице:

За основу взята трехрамочная антенна. Для изготовления антенны берется любой провод из меди, латуни, стали, алюминия и др.диаметром 3…8 мм и выгибается по рисунку. В местах соединений провода спаиваются. Антенный кабель припаивается к точкам А и В. В точке С оплетка кабеля соединяется с материалом антенны.
Можно и эту антуну брать за основу модернизации «польской» антены-изгибая длинные усы в виде среднего квадрата с учетом,что В(польской)=1/2В(рамочной)

Собственная антенна для телевизора может быть отличным решением, если вы живете в удаленной или слабо покрываемой телесигналом области. Одним из самых популярных вариантов является польская антенна. Она проста в сборке и может значительно улучшить качество сигнала. В этой статье мы рассмотрим пошаговую инструкцию по сборке польской антенны.

Первым шагом является подготовка материалов и инструментов. Для сборки польской антенны вам понадобятся: металлический проволочный штекер, деревянная палка длиной около 2 метров, два металлических элемента (например, куски медной проволоки), изолента и кабель с коннекторами для подключения к телевизору.

Вторым шагом является изготовление элементов антенны. Возьмите деревянную палку и разгрузите ее на одном конце. Затем сделайте пропилы на расстоянии около 20 сантиметров от разгрузки. Вставьте металлические элементы в пропилы, сделав крепкие соединения. При необходимости, можно использовать изоленту для дополнительной фиксации.

Третьим шагом является подключение антенны к телевизору. Отрежьте нужное количество кабеля с одного конца и установите на него подходящий коннектор. Затем подключите кабель к антенне, обернув конец кабеля вокруг металлических элементов и закрепив его изолентой.

Подготовка материалов и инструментов для сборки польской антенны

Перед тем как приступить к сборке польской антенны для телевизора, необходимо подготовить все необходимые материалы и инструменты. В этом разделе мы покажем вам список материалов и инструментов, которые понадобятся в процессе сборки.

Вот что вам понадобится:

Убедитесь, что у вас есть все необходимые материалы и инструменты перед тем, как начать сборку антенны. Это поможет избежать прерывания процесса из-за отсутствующих компонентов.

Выбор подходящего места для установки антенны

Для обеспечения качественного сигнала телевидения необходимо правильно выбрать место для установки польской антенны. Прежде всего, следует избегать мест, где есть возможные источники помех, такие как высокие здания, деревья или горы.

Если у вас есть выбор, стоит установить антенну на самом высоком месте, чтобы получить лучший сигнал. Если ваше жилище расположено вдали от передающей станции, то придется увеличить высоту установки антенны. Но при этом необходимо учитывать также высоту соседних зданий и препятствий, которые могут затенять антенну.

Также следует обратить внимание на направление передающей станции. Чтобы получить наилучший сигнал, антенну необходимо установить в направлении передатчика. Для определения направления можно воспользоваться специальными программами или сайтами, которые предоставляют данные о передающих станциях.

Важно учитывать также физические преграды, такие как стены или крыши зданий. Избегайте установки антенны на металлические поверхности, так как они могут создавать помехи и снижать качество сигнала. Если у вас нет возможности установить антенну на открытой площадке, попробуйте выбрать место, где помехи от преград будут минимальными.

Избегайте мест с высокими зданиями или горами Установите антенну на самом высоком месте Определите направление передающей станции Избегайте физических преград

Сборка рамы антенны и присоединение элементов

Соедините две длинные трубки вертикально, оставив просвет между ними. Затем присоедините к верхней части вертикальных трубок горизонтальную трубку, чтобы создать форму буквы «Т». Обратите внимание, чтобы все трубки были тщательно закреплены и не двигались.

После сборки рамы, приступите к присоединению элементов. Возьмите телескопическую штангу и вставьте ее в просвет между вертикальными трубками рамы. Удостоверьтесь, что штанга надежно фиксируется и не скользит.

На верхней части телескопической штанги разместите устройство для приема сигнала, также известное как буферный усилитель. Он должен быть подключен к телевизору с помощью кабеля, для чего используйте разъем ANT IN на задней панели телевизора.

Этап сборки элементов завершен. Убедитесь, что все соединения прочные и надежные перед использованием антенны для приема сигнала со спутников или эфирного телевидения.

Подключение антенны к телевизору

После того как вы правильно собрали польскую антенну для телевизора, можно приступить к ее подключению:

1. Проверьте, что телевизор выключен и отключен от электросети.
2. Найдите на задней панели телевизора разъем, предназначенный для подключения антенны. Он может быть обозначен как «ANT IN», «RF IN» или «ANTENNA IN».
3. Вставьте один конец кабеля антенны в этот разъем на телевизоре.
4. Если у вас есть антенный усилитель, необходимо подключить его кабель к разъему на антенне.
5. Вставьте другой конец антенного кабеля в разъем на антенне. Он может иметь форму штыря или ферритового кольца.
6. Установите антенну в удобное для вас место, чтобы достичь наилучшего сигнала.
7. Включите телевизор и настройте его на прием сигнала с антенны.

После подключения антенны к телевизору вы сможете наслаждаться просмотром телевизионных программ в хорошем качестве.

Польская антенна – это простое и эффективное устройство, которое позволяет получать качественный сигнал телевизионных каналов. Она отличается своей надежностью, простотой в сборке и низкой стоимостью материалов. Благодаря правильно подобранному дизайну, польская антенна способна принимать сигналы в недостаточно благоприятных условиях, что делает ее идеальным выбором для дачи или загородного дома.

В данной статье мы расскажем, как самостоятельно собрать польскую антенну с использованием доступных материалов. Мы подготовили подробную инструкцию со схемами, фотографиями и видео, которая поможет вам справиться с задачей даже без особых навыков в сфере электроники.

Вашему вниманию представлены несколько способов создания польской антенны: от самых простых и доступных до более сложных вариантов с использованием дополнительных элементов. Независимо от выбранного метода, мы с уверенностью можем заявить, что польская антенна является одной из самых эффективных и универсальных моделей антенн для приема телевизионных сигналов.

Примечание: При сборке антенны необходимо соблюдать предосторожность и выполнять все действия в соответствии с инструкцией. Проверьте, отключена ли антенна от электрической сети, чтобы избежать поражения электрическим током.

Польская антенна: подробная сборка с фото и видео

Шаг 1: Подготовка необходимых материалов

Перед тем, как приступить к сборке антенны, необходимо подготовить все необходимые материалы. Для сборки польской антенны вам понадобятся:

• Метровый кусок медного провода;
• Деревянная палка длиной примерно 2 метра;
• Алюминиевый каркас в форме «V»;
• Трансформаторный блок;
• Коаксиальный кабель;
• Разъем для подключения к телевизору.

Шаг 2: Сборка антенны

Для начала, возьмите деревянную палку и закрепите на ней алюминиевый каркас в форме «V» с помощью проволоки или зажимов. Убедитесь в том, что каркас установлен горизонтально и надежно закреплен на палке.

Затем возьмите медный провод и согните его в форме «С». Один конец провода подключите к верхней части каркаса, фиксируя его проволокой или зажимом. Другой конец подключите к трансформаторному блоку.

Шаг 3: Подключение антенны к телевизору

Возьмите коаксиальный кабель и подключите его к трансформаторному блоку. Затем другой конец кабеля подключите к разъему, который расположен на задней панели телевизора.

Поздравляем! Вы успешно собрали польскую антенну. Теперь вы можете настроить ее, чтобы получить наилучший сигнал и наслаждаться качественным просмотром телевизионных программ. Удачи вам!

Необходимые материалы и инструменты для сборки

Для сборки польской антенны вам понадобятся следующие материалы:

Также вам потребуется доступ к Интернету для просмотра подробных инструкций или видеоматериалов по сборке польской антенны. Внимательно изучите инструкции и обратите внимание на все моменты сборки и подключения, чтобы получить наилучшие результаты.

Подготовка основных элементов антенны

Перед началом сборки польской антенны необходимо подготовить все основные элементы, которые потребуются для ее сборки:

1. Медный провод – основной элемент антенны, необходимый для передачи сигнала. Длина провода должна соответствовать необходимому размеру антенны.
2. Пластина из диэлектрического материала – используется для фиксации медного провода и предотвращения его контакта с другими элементами.
3. Крепежные элементы – винты, гайки, шайбы и другие компоненты, которые необходимы для крепления медного провода и пластины между собой.
4. Мачта или подставка – используется для установки антенны на необходимой высоте и обеспечения ее устойчивости.
5. Коаксиальный кабель – передает сигнал от антенны к приемнику или телевизору. Необходимо обеспечить достаточную длину кабеля для подключения антенны к приемнику.

Перед началом сборки антенны, убедитесь, что все основные элементы и инструменты доступны. Это поможет вам избежать лишних прерываний и ускорит процесс сборки.

Сборка антенны: пошаговая инструкция с фото

Для сборки польской антенны вам понадобятся следующие инструменты и материалы:

— 1 металлическая труба длиной 3 метра

— 2 болта диаметром 10 мм и длиной 20 см

— 1 металлический уголок

— 1 проволочная спиральная антенна

— электрическая дрель

— сверло диаметром 10 мм

— отвертка

Теперь переходим к сборке антенны:

1. Заверните проволочную спиральную антенну на металлическую трубу так, чтобы витки были плотно обтянуты.

2. С помощью электрической дрели и сверла просверлите два отверстия диаметром 10 мм в угловой стороне металлического уголка.

3. Прикрепите металлический уголок к одному из концов металлической трубы с помощью болтов и гаек. Проверьте, чтобы уголок был надежно закреплен.

4. Поднимите металлическую трубу и установите ее вертикально в землю на выбранном месте.

5. Расположите проволочную спиральную антенну так, чтобы она направлялась в нужном вам направлении.

6. При необходимости вы можете использовать дополнительные крепления для надежной фиксации антенны.

Готово! Вы успешно собрали польскую антенну. Теперь вы можете настраивать ее для получения лучшего сигнала под ваше местоположение.

Настройка и проверка работы антенны с помощью видеоинструкции

После того, как вы успешно собрали польскую антенну, необходимо правильно настроить ее для получения максимального сигнала. Ниже приведена подробная видеоинструкция по настройке и проверке работы антенны:

• Шаг 1: Подключите антенну к телевизору или приемнику согласно инструкции производителя.
• Шаг 2: Откройте меню настройки телевизора и найдите раздел «Антенна» или «Настройка каналов».
• Шаг 3: Выберите опцию «Автоматическое сканирование каналов» или «Автопоиск».
• Шаг 4: Запустите сканирование каналов и дождитесь его завершения.
• Шаг 5: После завершения сканирования, переключитесь на любой найденный канал и проверьте качество сигнала.
• Шаг 6: Если качество сигнала низкое, попробуйте повернуть антенну или переместить ее в другое место.
• Шаг 7: Повторите шаги 4-6 до тех пор, пока не достигнете наилучшего качества сигнала.

Используйте данную видеоинструкцию для настройки и проверки работы вашей польской антенны. Удачи вам!
