Все бензопилы приходиться периодически обслуживать. Поддержка чистоты, смена фильтров и регулировка карбюратора, о чём сегодня и пойдёт речь, гарантируют жизнь бензопилы в течении всего срока эксплуатации. Так как и с какой целью проводится регулировка карбюратора?
Когда регулировка просто необходима
Как правило, карбюраторы бензопил настроены с завода. Всё равно для обкатки без происшествий нужно провести регулировку ещё раз. Также после обкатки необходимо повторить процесс для достижения наилучшей эффективности. Очистка и повторная регулировка поможет если вы заметили что топливо быстрее расходуется, что может повлечь за собой сбои работы выхлопа. Простыми словами, бензопила выпускает дым при этом глушитель засоряется, что чревато снижением мощности. Если топлива в смеси недостаточно или у вас некачественная смесь детали будут преждевременно изнашиваться, потому двигатель может перестать заводиться.
Инструменты
Тахометр — ваш главный помощник.
С его помощью можно измерить предельное число оборотов и подогнать их под требования изготовителя.

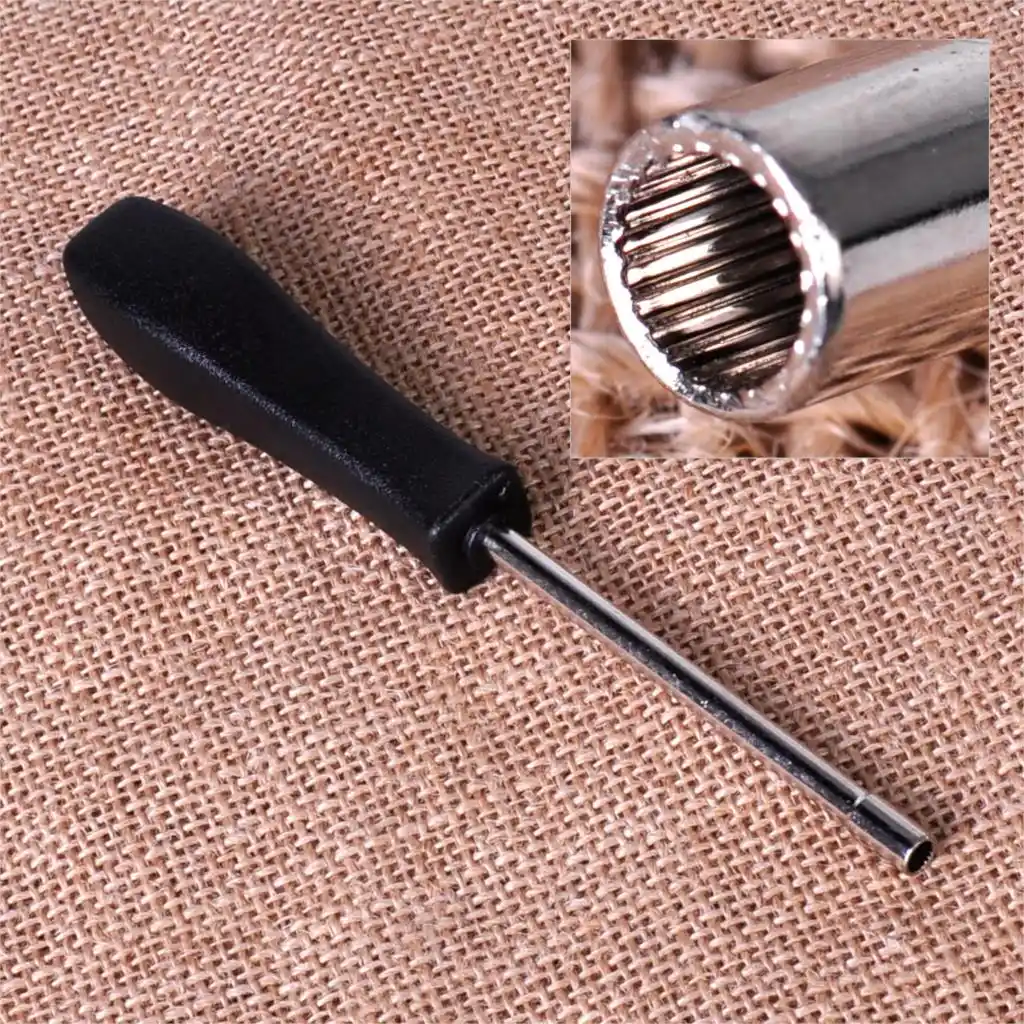

Может также пригодиться шлицевая отвертка.
Некоторые линейки инструментов не получится настроить без особенного ключа. Иногда такие ключи есть исключительно у авторизированных сервисных центров.
Это придумано во избежание самостоятельной настройки неопытными хозяевами и чтобы неавторизованные лица не смогли проводить ремонт.
Правильная настройка карбюратора
Пошаговая инструкция регулировки бензопилы подразумевает:
-Регулировку для бесперебойной работы на низких оборотах.
-Настройку карбюратора на корректную подачу топлива на максимальных оборотах.
-Точную регулировку карбюратора при холостом ходу.
-Тестирование работы бензопилы на всех оборотах.
Большинство карбюраторов выпускаются с тремя регулировочными винтами: Винт T — настройка при холостом ходу, винт H — при максимальных оборотах, винт L для регулировки образования смеси при низких оборотах. При подстройке двух последних можно добиться увеличения оборотов.
Описание процесса
Настройку начинают с установки винтов L и H в положение 1/5 оборота. Далее, нужно дать двигателю поработать и нагреться. После, настройка работы при низких оборотах — винт L закручивается пока двигатель не выйдет на максимальные обороты, после ослабляется примерно на четверть, а винтом T добиваемся нормы холостого хода.
Далее настройка на максимальных оборотах и регулировка тяги. Для этого нужно регулировать винт H, и проверять обороты согласно показаниям тахометра.Ни в коем случае нельзя выходить за порог максимальных оборотов заявленных производителем!
Важным является тестирование бензопилы на всех оборотах после регулировки. Сначала охлаждаем бензопилу и заводим по алгоритму запуска холодного инструмента. Если проблем на холостом ходу нет, проверяем как бензопила пилит. Если есть потери в мощности, то нужно отрегулировать винт H параллельно проверяя тягу.
Регулировка карбюраторов китайского производства
Карбюраторы китайских бензопил имеют аналогичные регулировочные винты. Алгоритм их настройки отличается лишь тем, что винты L и H нужно выкручивать на два оборота.
В этом видео наглядно показана поэтапная регулировка китайской бензопилы мастером без использования тахометра.
Хотя на первый взгляд кажется что регулировка карбюратора бензопилы дело несложное, оно всё же требует внимательности и ответственности. Поэтому всё же рекомендуем обращаться к специалистам.
Материал для Вас подготовил мастер Роман. Ведущий рубрики полезные советы для клиентов интернет-магазина Левша.РФ
Статья предназначена для тех, у кого нет опыта в настройке карбюраторов на китайских бензопилах. Я расскажу и покажу, как выполнить полноценную регулировку с использованием отвертки.
Содержание
- Необходимые инструменты
- Что обязательно нужно знать?
- Основная причина поломки
- Пошаговая инструкция настройки
- Этап 1 — Холостой ход
- Этап 2 – Максимальная мощность
- Что делать, если нет опыта и не получается отрегулировать своими руками?
- Подводя итоги
- Сейчас читают
Необходимые инструменты
Основной инструмент для настройки карбюратора китайской бензопилы – это шлицевая отвертка (плоского типа) среднего размера. В некоторых пилах требуются специальные ключи, например для настройки Хускварны.
Для более точной и быстрой настройки еще требуется тахометр, он позволяет определить обороты двигателя, но это не наш случай, наша задача научиться настраивать на слух.
Более подробно о том какие тахометры бывают, где купить, сколько стоит, а также, как с его помощью настроить бензопилу, читайте здесь.
Для справки! Это тоже, что настройка гитары. Опытный музыкант настраивает на слух, а начинающий с использованием специальных инструментов. В случае с бензопилой, все наоборот. Опытный настраивает с тахометром, а начинающий на слух. В своей мастерской по ремонту мы пользуемся качественным и недорогим тахометром с Алиэкспресс, который можно купить по этой ссылке.
Купить тахометр на Aliexpress
Что обязательно нужно знать?
Для выполнения процедуры в идеале нужно знать устройство и принцип работы карбюратора бензиновой пилы, но это тема отдельной статьи. Наша же задача, научиться правильно и быстро регулировать карбюратор «на коленке» без специальных навыков, приспособлений и инструментов. Поэтому остановимся только на обязательном минимуме.
На любом карбюраторе китайской пилы, вне зависимости от производителя, есть 3 регулировочных винта:
- H – полный газ;
- L – малый газ;
- T – открытие, закрытие дроссельной заслонки.
Регулировка осуществляется изменением качества и количества горючей смеси (топливо – воздушной смеси), т.е. топлива поступающего в цилиндр двигателя бензиновой пилы. Количество смеси изменяется винтом Т (регулировка положения дроссельной заслонки). Качество смеси изменяют винтом L. Исходя из этого, во время регулировки придерживайтесь следующих правил:
- двигатель должен устойчиво работать на холостом ходу, а пильная цепь оставаться на месте без вращения;
- при работе двигателя не должно быть сильного дымления;
- двигатель должен иметь хорошую приемистость, т.е. при резком нажатии на ручку газа, должен быстро набрать обороты, а при отпускании ручки, плавно сбросить обороты и устойчиво работать на холостом ходу.
Зная эти 3 простых правила уже можно без проблем настроить холостой ход на любой бензопиле китайского производства, например: PIT, Дружба 2, Штиль, Echo CS 353ES, Patriot PT 3816, Husqvarna 5200 и другие.
Основная причина поломки
В процессе пиления образуется большое количество мелких опилок, очень маленькое количество которых все-таки попадает в карбюратор и засоряет его каналы и топливную сетку в нем. Со временем это приводит к нестабильной работе:
- Понижение мощности;
- Нестабильная работа – плавающие обороты;
Если бензопила глохнет под нагрузкой, то скорей всего это тоже связано именно с засорившимся карбюратором.
На заметку! Многие подметят, как могут попадать опилки в карбюратор, если у пилы имеется воздушный фильтр, предназначенный для предотвращения их попадания. Ответ прост – данный фильтр, ввиду его конструкции не предназначен для фильтрации очень мелких частиц.
Если вам пришлось столкнуться с такими проблемами, то первое что нужно сделать – это снять карбюратор бензопилы, разобрать и промыть его детали в бензине. После этого нужно перейти к настройке. Для того, чтобы снять, нужно демонтировать верхнюю крышку, снять свечной провод и открутить 2 крепежных болта. О том, какой бензин использовать в бензопиле читайте здесь.
После промывки, просто так пилу не завести, для этого нужно выполнить определенный ряд действий, установить регулировочные винты в первоначальное «рабочее» положение:
- Завернуть винт H до упора и затем вывернуть на 1,5 оборота.
- Винт L завернуть до упора, а потом вывернуть на 2,5 оборота.
- Заводим пилу и прогреваем в течении 3 минут.
- Теперь переходим к регулировке карбюратора, который состоит из 2 этапов.
Внимание! Любая регулировка карбюратора должна производиться только на прогретом двигателе. Т.е. перед самим процессом обязательно нужно завести пилу и прогреть ее на малых и средних оборотах в течении 2-3 минут и только после этого можно приступать к настройке устойчивых холостого хода.
Пошаговая инструкция настройки
Регулировка карбюратора на китайской бензопиле, да и не только, всегда должна проходить в 2 этапа:
- Настройка холостого хода.
- Настройка основного рабочего режима максимальных оборотах.
Это не просто, но с помощью данного подхода достигается наилучший результат регулировки. Разберем.
Этап 1 — Холостой ход
| Шаги, фото | Описание |
Шаг 1 — Прогрев |
Запускаем двигатель и прогреваем на средних и малых оборотах в течении 3 минут. |
Шаг 2 — Установка минимальных оборотов винтом Т |
Винтом Т устанавливаем минимальные устойчивые обороты, при которых пильная цепь не перемещается по шине. Если двигатель сильно дымит, то это признак чрезмерно богатой смеси, поэтому винт L следует частично завернуть. При этом обороты двигателя повысятся, а дымность уменьшиться.
После этого снова устанавливаем минимально устойчивые обороты, частично выворачивая винт T. |
Шаг 3 — Проверка приемистости |
Теперь проверяем приемистость двигателя следующим способом – резко нажимаем на газ, двигатель при этом должен быстро набрать обороты и устойчиво работать. Если двигатель медленно набирает обороты, либо имеются провалы – это означает, что смесь бедная и необходимо вывернуть винт L – при этом обороты двигателя уменьшатся. Уменьшатся и обороты холостого хода, поэтому нужно частично завернуть винт Т и снова проверить на приемистость. |
Бывает так, что с первого раза не получается, поэтому нужно повторить шаги 2 и 3 до тех пор, пока работа двигателя не будет соответствовать 3 правилам, описанным в начале статьи.
Этап 2 – Максимальная мощность
Регулировка бензопилы на максимальную мощность проводится только после обкатки бензопилы, а также после регулировки холостого хода.
Регулировка максимальной мощности выполняется вращением винта H, поворачивая его, мы либо обедняем, либо обогащаем топливную смесь. При частичном завинчивании – смесь обедняется. При откручивании – обогащается. Наилучшее положение винта определяется экспериментальным путем при проверке пиления древесины. Проводя проверку, следует руководствоваться следующими правилами:
- Двигатель должен развивать мощность, обеспечивающую высокую производительность пиления, при умеренной дымности выпуска.
- Двигатель должен иметь хорошую приемистость и при этом не должен перегреваться. Также должен сбрасывать обороты, а цепь при этом должна останавливаться.
Внимание! Перегрев двигателя – это первый признак очень бедной смеси и большой перегрузки деталей. Это повышает износ цилиндро — поршневой группы и в результате может вызвать полный выход из строя.
Также рекомендуем почитать статьи о том, как отрегулировать карбюратора на следующих бензопилах: Carver, Partner 350, Урал 2 Электрон, Stihl MS 180,
Что делать, если нет опыта и не получается отрегулировать своими руками?
Из-за отсутствия опыта регулировка бензопилы может и не получиться с первого раза, пила начнет нестабильно работать, а пуск двигателя будет затруднен. В таком случае, нужно повторить все сначала, выставив регулировочные винты в изначально рекомендуемое положение (написано в начале статьи, сразу после промывки карбюратора) и далее выполнить действия «Пошаговой инструкции».
Для справки! Китайские карбюраторы дешевые и стоят 1000-1500 рублей (сколько стоит именно на вашу пилу, можно посмотреть на Яндекс.Маркет), некоторые приходят к такому мнению, что проще купить и заменить, в надежде на то, что он идет уже настроен и на винтах выставлены заводские настройки. Данное мнение ошибочное, любой карбюратор, после установки нужно настраивать.
Подводя итоги
Имея достаточный опыт, настройка выполняется за 5-10 минут. При условии исправности всех деталей карбюратора, процесс регулировки не должен вызывать каких-либо сложностей. Если в карбюраторе что-то неисправно, то и настроить его не получится, как не старайся. Для этого перед регулировкой нужно устранить все неисправности.
О том какие неисправности бывают, как их найти и устранить, я напишу в следующей статье о ремонте, при условии того, что это вам интересно. Поэтому, если статья помогла, ставьте оценку и пишите в комментариях ниже, нужна ли вторая часть статьи. Всем спасибо.
( 104 оценки, среднее 4.49 из 5 )
Содержание
1. Основные регулировки бензиновых цепных пил
2. Регулировка натяжения цепи
2.1. Показания к выполнению регулировки натяжения цепи
2.2. Порядок выполнения натяжения цепи
3. Регулировка подачи масла для смазки цепи
3.1. Конструктивные особенности системы смазки цепи
3.2. Показания для проведения регулировки смазки цепи
4. Регулировка карбюратора двигателя
4.1. Особенности работы ДВС бензопилы
4.2. Показания для проведения настройки карбюратора
4.3. Настройка карбюратора
Основные регулировки бензиновых цепных пил
Качественная высокоэффективная работа с гарантированным результатом возможна только при правильной настройке основных систем и узлов бензиновых цепных пил.
Основные настройки бензопил сводятся к трем основным регулировкам:
- настройка натяжения цепи;
- регулировка подачи масла для смазки цепи;
- настройка карбюратора.
Регулировка натяжения цепи
В процессе работы, смены пильной гарнитуры постоянно возникает вопрос – как отрегулировать цепь бензопилы. Чаще всего операцию натяжения необходимо выполнять для новой цепи, ввиду ее способности к растяжению в начальный период эксплуатации.
Рекомендации по безопасному выполнению работ!
Натяжение цепи необходимо проводить только при выключенном двигателе, остывшей гарнитуре и обязательно в перчатках для защиты рук!
Показания к выполнению регулировки натяжения цепи
Неправильное натяжение цепи приводит к нарушению эксплуатационных характеристик бензопилы.
Если цепь перетянута, то увеличивается сопротивление движению цепи и падают мощностные характеристики двигателя.
Если натяжение цепи ослаблено, то возможен повышенной износ пильной гарнитуры, цепи и звездочек, увод пилы в сторону при распиле, а также опасность соскакивания цепи с шины и ее разрыва.
Правильно отрегулированное натяжение цепи должно исключать провисание нижней ветви цепи и упругое состояние верхней ветви.
Порядок выполнения работ следующий:
- Ослабить крепление шины
- Обеспечить натяжение цепи вручную перемещая шину
- Слегка затянуть крепление шины
- Используя механизм натяжения обеспечить правильную натяжку цепи
- Окончательно зафиксировать шину
Проверку натяжения цепи осуществляют по верхней части цепи. При вытягивании ведущего звена в средней части шины, его хвостовик не должен выходить за пределы шины более чем на 2-4 мм.
После натяжения необходимо проверить ход цепи по шине от руки. Если движение цепи плавное, без стопорения и рывков, то регулировку натяжения сделали верно.
Регулировка подачи масла для смазки цепи
Смазка цепи бензопилы необходима для снижения трения при движении цепи по направляющей шине и предотвращения чрезмерного нагрева и износа пильной гарнитуры. Для смазки применяется цепное масло для бензопил.
Конструктивные особенности системы смазки цепи
Как отрегулировать масло на бензопиле? Перед тем, как ответить на этот вопрос стоит разобраться в системе смазки. В цепных пилах для осуществления смазки цепи применяются масляные насосы. Конструктивно они бывают либо мембранными, либо поршневыми с приводом от ведущей звездочки. Масло насосом под давлением подается по специальному каналу в направляющую шины. Чем выше обороты двигателя, тем больший объем масла подается на цепь. Для экономии масла, на холостом ходу, когда цепь неподвижна, масляный насос не работает.
Во многих моделях бензопил предусмотрена механическая система регулировки подачи масла. Она представляет собой специальный регулировочный винт, расположенный на корпусе масляного насоса. На премиальных моделях цепных пил подача масла регулируется автоматически.
Показания для проведения регулировки смазки цепи
При работе цепной пилы могут возникать два вида неисправностей системы смазки цепи.
Первая неисправность относится к недостаточной смазке цепи, которая может привести к повышенному износу гарнитуры.
Важный совет!
Проверяется работоспособность и достаточность смазки цепи направлением кончика шины на вертикальную чистую поверхность и увеличением оборотов ДВС до максимальных. При правильном смазывании цепи на вертикальной поверхности появятся масляные пятна.
Вторая неисправность относится к чрезмерной подаче масла, что приводит к появлению капель масла под пилой, увеличению расхода масла и удорожанию эксплуатационных затрат.
Если смазка цепи недостаточна или чрезмерна, можно попробовать отрегулировать подачу регулировочным винтом. Если регулировка подачи масла невозможна или добиться соответствующего эксплуатационным условиям смазывания цепи не удается, то необходимо обратиться в авторизованный сервисный центр.
Важный совет!
Для поддержания системы смазывания цепи в работоспособном состоянии, регулярно проверяйте и проводите чистку проводящих отверстий и масляных каналов на шине, по которым подается масло.
Регулировка карбюратора двигателя
Стоит заметить, что базовые настройки карбюратора выполнены на заводе изготовителе и производить дополнительную настройку новой пилы в период обкатки не стоит.
Начальные базовые настройки карбюратора бензопилы обеспечивают ограниченные максимальные обороты и подачу более обогащенной топливной смеси для наилучшей обкатки инструмента.
После обкатки инструмента, возможного изменения эксплуатационных параметров (атмосферного давления, влажности и температуры окружающей среды), нагрузки и интенсивности проведения работ, изменения качества топлива, естественного износа инструмента требуется провести корректировку настроек карбюратора.
Особенности работы ДВС бензопилы
Особенностью работы бензопилы являются два режима: режим холостого хода (2800…3300 об/мин) и режим максимальных оборотов (11000–15000 об/мин). Конкретные характеристики могут различаться, как по моделям, так и по условиям эксплуатации.
Качественная настройка карбюратора бензопилы обеспечивает уверенный запуск двигателя, стабильную работу на холостых оборотах и высокую приемистость, т.е. быстрый набор максимальных оборотов при работе под нагрузкой.
Показания для проведения настройки карбюратора
Базовые настройки карбюратора изменять без особой необходимости не следует. Однако есть причины, которые требуют вмешательства.
Основные причины следующие:
- Плохо запускается двигатель
- Двигатель, после запуска, на холостых оборотах работает нестабильно и может заглохнуть
- Происходит движение или дерганье цепи на холостых оборотах двигателя
- Бензопила долго набирает обороты при нажатии на клавишу газа
- Значительно повысился расход топлива
- Происходит слишком густой (черный) выхлоп
- Сильная вибрация бензопилы
- Электроды на свечах зажигания, либо черные (переобогащенная топливная смесь), либо с белесым налетом (обедненная топливная смесь)
Как отрегулировать карбюратор на бензопиле
Важный совет!
Перед началом регулировки карбюратора, необходимо внимательно изучить инструкцию по эксплуатации бензопилы в части раздела настройки карбюратора. Для тонкой настройки карбюратора потребуется тахометр для точного выставления минимальных и максимальных оборотов двигателя.
Перед началом работ по настройке карбюратора необходимо прочистить воздушный фильтр, проверить затяжку крепления карбюратора и прогреть пилу в течении 10 мин.
Как правило, настройка карбюратора производится тремя регулировочными винтами на корпусе бензопилы:
1. Регулировочный винт жиклера холостого хода «L», который используется для регулировки оборотов холостого хода
2. Регулировочный винт жиклера «H», который используется для выставления максимальных оборотов двигателя пилы
3. Регулировочный винт холостого хода, который может иметь разное обозначение у различных производителей: «S», «LA» или «T»
Важный совет!
Как отрегулировать бензопилу, если у Вас нет технического регламента или рекомендаций по регулировке карбюратора конкретной модели бензопилы, навыков проведения этих достаточно технически сложных настроек, необходимого точного измерительного инструмента (тахометра), то лучше довериться техническим специалистам в авторизованных сервисных центрах.
Правильно и качественно отрегулированный карбюратор обеспечивает легкий запуск двигателя, стабильную работу и высокую приемистость бензопилы!
Получите 10 самых читаемых статей + подарок!
*
Как регулируется карбюратор на бензопиле — инструкция
Содержание
- 1 Конструкция карбюратора бензопилы
- 2 Как работает карбюратор бензопилы — принцип функционирования
- 3 Регулировка механизма подачи топливно-воздушной смеси карбюратора — когда она нужна
- 4 Регулировка карбюратора бензопилы инструкция
- 5 Как отрегулировать карбюратор на китайском инструменте
Бензопила — это сложный агрегат, работа которого основывается на двигателе внутреннего сгорания двухтактного типа. Для работы ДВС требуется применение карбюратора. В этом механизме происходит смешивание топлива с воздухом, и эта смесь подается в цилиндр двигателя для сжигания. Работа ДВС во многом зависит от карбюратора, нуждающегося в периодической настройке. Регулировка карбюратора бензопилы может выполняться своими руками, но для этого понадобится знать инструкцию, которая описана ниже.
Конструкция карбюратора бензопилы
Карбюратором называется устройство, в котором происходит смешивание топлива с воздухом, и подача этой смеси в цилиндр для сжигания. При сжигании в действие приводится коленчатый вал, с которым соединена ведущая звездочка для приведения в действие пильной гарнитуры — цепи. Отсутствие или неисправность рассматриваемого механизма приведет к неработоспособности инструмента, поэтому важно, чтобы устройство было исправным и отрегулированным.
Конструкция карбюратора бензопилы состоит из следующих составляющих узлов:
- Корпус цельнолитого типа из алюминиевого сплава. Применение алюминия для изготовления данного механизма способствует облегчению массы инструмента
- Диффузор для подачи воздуха, расположенный на стороне входа в механизм
- Жиклеры —клапана, которые служат для регулирования подачи смеси
- Распылитель — устройство, из которого топливная смесь поступает в камеру сгорания цилиндра
- Поплавковая камера — устройство для создания и поддержания определенного уровня топлива
Подробная схема конструкции рассматриваемого устройства изображена на фото ниже.
Устройство бензопильного карбюратора
Настройка карбюратора бензопилы — это важный этап, с которым приходится сталкиваться каждому пильщику. В регулировке бензопила нуждается не только после покупки, но еще и в следующих случаях:
- Перед обкаткой инструмента. Как настроить механизм для правильной обкатки бензопилы, описано подробно здесь
- После окончания процесса обкатки
- После проведения капремонта ДВС
- В процессе эксплуатации инструмента, когда возникают неисправности при работе и запуске мотора
В основе механизма имеется 3 винта для регулирования (на некоторых китайских моделях 2 винта), которые являются пультом управления для пользователя. Именно при помощи этих винтов происходит регулировка карбюратора бензопилы самостоятельно и быстро. Отрегулировать важный узел инструмента можно даже в полевых условиях, не прибегая к помощи специалистов.
Как работает карбюратор бензопилы — принцип функционирования
Работа рассматриваемого агрегата, несмотря на его сложную конструкцию, проста и понятна даже для новичков. Принцип работы основывается на следующих действиях:
- Как только запускается мотор ДВС, происходит открытие воздушной заслонки
- В области сужения диффузора 16 происходит ускорение потока поступающего воздуха, который смешивается с бензино-масляной смесью
- Бензино-масляная смесь подается через жиклеры под номером 15 и 12, а воздух, прежде чем пройти через заслонку 7, проходит через фильтр, размещенный перед входом
- Заслонка 8 располагается за диффузором, и служит для регулирования подачи количества смеси в камеру сгорания
- Винтами 17 и 10 происходит регулировка объема бензина, который проходит через жиклеры. На панели управления карбюратора, эти винты имеют обозначение L и H
- Игольчатым клапаном 11 происходит регулирование объема топливной смеси в поплавковой камере 14. Чтобы отрегулировать положение игольчатого клапана, в механизме установлена мембрана 13
- Еще одна мембрана 4 отвечает за подачу топлива в камеру сгорания цилиндра. Положение этой мембраны зависит от количества оборотов ДВС
- Для очистки бензино-масляной смеси используется фильтр тонкой очистки
Винты настроечные на бензопиле
Простой принцип работы карбюратора обеспечивает бесперебойную работу ДВС. От качества настройки зависит, как будет вести себя инструмент на холостых оборотах и во время работы. Рассматриваемый механизм оказывает прямое влияние на производительность всего инструмента. От качества регулировки зависит срок службы инструмента.
Регулировка механизма подачи топливно-воздушной смеси карбюратора — когда она нужна
Первая регулировка карбюратора бензопилы выполняется сразу после покупки нового инструмента. Выполняется это с целью проведения обкатки мотора инструмента. Для проведения обкатки ДВС бензопилы нужно ограничить максимальные обороты, что выполняется при помощи настроечных винтов. Как только обкатка завершается, которая длится 2-3 бака спаленного горючего, требуется вновь произвести настройку, но только теперь уже с целью установления максимального числа оборотов.
Кроме обкатки, карбюраторы бензопил настраиваются при:
- Сбивании настроек, выставленных после обкатки
- Если ДВС плохо заводится
- Если мотор не развивает обороты или при нажатии на газ, бензопила глохнет
- Износе поршневой группы, но только в таком случае регулировка карбюратора бензопилы — это временная мера, так как ДВС нуждается в капитальном ремонте
- Если двигатель не держит холостые обороты
- Вибрации агрегата
- Наличии нагара на свече зажигания
- Повышенном расходе топлива. Обнаружить такое явление можно по избыточному количеству дыма. Если выкрутить свечу, то она будет иметь черный цвет с нагаром
Где находятся настроечные винты карбюратора
Многие неисправности при работе бензинового агрегата возникают именно по причине неправильной настройки карбюратора бензопилы или при их сбивании. Чтобы восстановить прежнюю работоспособность инструмента, понадобится отрегулировать механизм. Многие новички доверяют этот процесс специалистам, за что мастера берут немалые деньги. Пришло время разобраться с регулировкой, и провести ее самостоятельно, так как данный процесс не требует разборки механизма.
Это интересно! Карбюратор нуждается не только в настроечных процедурах, но и в промывке, когда внутрь попадает грязь. Промывка предусматривает разборку механизма, и очищение каждой детали в бензине или керосине. Однако такая процедура проводится не чаще, чем 1 раз в 3-5 лет, что зависит от выработки инструмента.
Регулировка карбюратора бензопилы инструкция
Настройка карбюратора бензопилы начинается с процедуры подготовки. В основу подготовки входит выполнение таких действий:
- Проверить воздушный и топливный фильтр на наличие загрязнений, и при их наличии, нужно данные элементы прочистить
- Убедиться в отсутствии наличия повреждений мембраны
- Исправность игольчатого клапана
- Отсутствие подсоса воздуха, что может происходить по причине прохудившихся сальников, прокладок и уплотнителей
Убедившись, что карбюратор исправен, можно его отрегулировать самостоятельно. Восстановить работоспособность механизма до заводских настроек можно, но не всегда это нужно делать. Инструкция о том, как отрегулировать карбюратор на бензопилах Штиль, Хускварна, Макита, Долмар, Чемпион, Садко и другие, описана ниже. Первоначально узнаем, для чего предназначен каждый винт в устройстве механизма:
- Винт H — главный жиклер, который отвечает за выставление максимального количества оборотов инструмента
- Винт L — жиклер ХХ, который нужен для установки низких оборотов холостого хода
- Винт LA или S или T — увеличение и уменьшение количества подающей в цилиндр смеси
Винты регулировочные что означают
Это интересно! Встречаются механизмы, на которых расположено два или даже один регулировочный винт, который называется LD для подачи воздуха (на бензопилах Штиль 180 и 170). Это делается для того, чтобы упростить процесс регулировки карбюратора бензопилы непрофессиональным путем.
К каждому виду инструмента марок Stihl, Husqvarna, Makita, Dolmar, Partner прилагается инструкция, в которой есть раздел, где подробно описан данный процесс. Не помешает, если перед настройкой, вы найдете инструкцию, и прочтете ее перед тем, как крутить винты.
Подготовка к настройке карбюратора бензопилы включает в себя выполнение следующих манипуляций:
- Установка бензопилы своими руками на ровную поверхность. Также рекомендуется зафиксировать инструмент, чтобы он не перемещался при воздействии на винты отверткой
- Направить шину в сторону от себя
- Обеспечить безопасную дистанцию для окружающих, так как регулировка карбюратора бензопилы проводится на работающем двигателе
- Извлекать карбюратор с агрегата для его настройки не нужно
Процесс настраивания механизма бензопилы:
- Прогреть двигатель, дав поработать ему 10 минут
- Найти расположение винта L и при помощи отвертки вращаем его в одну и другую сторону. При вращении на заведенном моторе будет наблюдаться увеличение оборотов (двигатель будет громче работать) и снижение (при вращении в другую сторону)
- Определяем оптимальное значение оборотов, которое должно составлять 1,5-2 тысячи оборотов. Определить на слух новичку обороты будет проблематично, поэтому можно подключить тахометр. Подробности о подключении и применении тахометра описаны здесь
- После выбора оптимального значения оборотов, нужно провернуть винт L на 1/8 или ¼ оборота (указывается в документации к агрегату) против часовой стрелки, и нажать на кнопку акселератора. Если двигатель отзывается мгновенно и равномерно, то есть набирает обороты быстро, то можно продолжать процедуру. Если обнаруживаются провалы, тогда следует снизить обороты, и снова повторить проверку акселератором
- Если после этих манипуляций цепь на агрегате не перемещается, то нужно плавно начать вращение винта T или S по часовой стрелке. Перемещать винт по ходу часовой стрелки нужно до момента, пока цепь не начнет двигаться
- Как только цепь начнет перемещаться по шине, нужно винт T или S подкрутить обратно на четверть оборота
- Цепь при этом должна остановить. Если она продолжает перемещаться, то следует еще подкрутить винт S. В идеале, цепь не должна двигаться на холостых оборотах агрегата
- Мотор с настроенным карбюратором должен работать равномерно, и при нажатии на кнопку газа, должны резко возрастать обороты. При неравномерной работе мотора, нужно повторить настройку с винта L, провернув его на 1/8 оборота против часовой стрелки. После этого повторяется процесс перемещения винта S, на чем регулировка карбюратора бензопилы завершена
На этом процесс регулирования еще не закончен, но инструмент уже можно проверить в действии. Для новичков и неопытных пильщиков процесс настройки рекомендуется на этом завершить. Для более точной регулировки карбюратора бензопилы нужна настройка максимальных оборотов. Приступаем к настройке винта H для опытных пильщиков:
- Определяем обогащенность смеси по выхлопу. Для этого развиваем обороты до максимума, и смотрим на характер выхлопа. Наличие сизого дыма и сильная вибрация инструмента говорит об избыточном обогащении смеси
- Тахометр (если он подключен) будет показывать большое количество оборотов — больше заявленного в характеристиках
- Чтоб снизить максимальные обороты, нужно винт H переместить на несколько оборотов против часовой стрелки
- Повторно проводится проверка максимальных оборотов, и процесс снова повторяется при необходимости
Это интересно! Определить обедненную смесь можно по таким признакам, как визжание мотора, быстрое его нагревание, перебои в зажигании и детонация. Допускать обедненную смесь нельзя, так как она приведет к быстрому выходу из строя цилиндро-поршневой группы.
Убедиться в том, что инструмент настроен правильно, можно по следующим признакам:
- Цепь на холостом ходу не перемещается
- Двигатель работает так, как четырехтактный мотор
- При нажатии на ручку газа происходит быстрый отклик мотора и набор оборотов
Чтобы произвести максимально-точную настройку, понадобится воспользоваться проводным или беспроводным тахометром.
Тахометр для точной настройки
На бензопиле Штиль 170 и 180 процесс настройки карбюратора бензопилы выглядит несколько проще, так как там имеется только один винт. Подробное описание процесса регулирования карбюратора на бензопиле Штиль MS180 представлено на видео.
Как отрегулировать карбюратор на китайском инструменте
Разберемся, как правильно регулировать карбюратор на китайской бензопиле разных марок. Принцип настройки аналогичен тому, который был описан в материале выше. Для начала нужно осмотреть инструмент, и выявить наличие регулировочных винтов. Обычно винт T расположен сверху, а винты L и H ниже. Для доступа к этим винтам не всегда нужно снимать защитную крышку или кожух.
Если на китайской бензопиле имеется другое количество винтов, то исходя из их числа, нужно осуществлять соответствующую настройку. Устройство и принцип работы всех бензопил разных марок и производителей примерно одинаков, поэтому и с регулировкой не будут возникать проблемы.
Это интересно! На электропилах установлены электрические двигатели, которые не нуждаются в применении карбюраторов, поэтому на них не нужно выполнять настроечные манипуляции.
Всегда легко выполнять любую даже новую работу, если есть инструкция, поэтому не бойтесь браться за настройку. Даже если вы сделаете что-либо неправильно, то обратившись к специалисту, он обязательно укажет на ваши ошибки. Если у вас возникают трудности с регулировкой карбюратора бензопилы, то опишите их в комментариях. Специалисты, мастера и просто любители вместе с основателем портала помогут вам разобраться в этом вопросе.
Публикации по теме
Производительность и качество работы цепной бензопилы зависит от многих факторов, и один из главных среди них – правильная регулировка карбюратора. Технологически данный процесс не сложен, но требует знания и учета некоторых нюансов. Неправильная регулировка карбюратора бензопилы своими руками может привести к сбоям в работе инструмента и даже его полному выходу из строя.
Содержание
- Устройство и принцип работы карбюратора
- Первичная регулировка и начало использования пилы
- Признаки некорректной работы карбюратора
- Всегда ли нужна регулировка
- Технология настройки
- Пошаговая инструкция
- Процесс настройки
- Некоторые нюансы
- Как понять, что настройка правильная
- Вопросы пользователей о работе бензопил
- Видео-инструкция по регулировке
Устройство и принцип работы карбюратора
Основное назначение карбюратора в любом двигателе внутреннего сгорания – смешивание горючего с воздухом в определенных пропорциях. Если они нарушаются, двигатель начинает работать не корректно или полностью останавливается.
Карбюраторы бензопил разных марок имеют некоторые отличия в конструкции, но основные узлы этой детали, а также принцип их действия примерно одинаковые:
- Основа (корпус) – аэродинамическая трубка с воздушной заслонкой, расположенной поперек. Ее назначение – регулировка подачи воздуха во внутреннюю камеру.
- Поплавковая камера – емкость, удерживающая топливную смесь в стабильном состоянии.
- Распылитель – участок, где происходит контакт воздуха и топливо. В распылитель горючее попадает из поплавковой камеры через жиклер.
- Диффузор – деталь, повышающая скорость потока воздуха, с помощью которой сохраняется нужное давление. Диффузор располагается в суженной части трубки.
Принцип работы карбюратора следующий:
- После запуска двигателя заслонка открывается и воздух попадает в канал.
- Скорость потока и уровень поплавка в камере регулируются положением заслонки, за счет разницы давления в поплавковой камере и воздушном канале.
- Горючее из поплавковой камеры всасывается в жиклер, а затем в диффузор. Продвигаясь через него, воздух захватывает поступающее топливо.
- Образовавшаяся смесь подается в полости цилиндров по впускным каналам.
Первичная регулировка и начало использования пилы
Большинство инструментов поступают в продажу уже настроенными производителями.
В процессе обкатки производится проверка корректности работы:
- При первом запуске нужно обеспечить работу бензопилы в щадящем режиме. Несколько часов после старта рекомендуется выполнять резку небольших веток и стволов толщиной до 10 см.
- Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звездочки и плавность прироста и спада мощности.
- Расход топлива должен соответствовать используемой мощности и на практике пила не должна гаснуть, «чихать», дымить и работать рывками.
- При работе двигателя не должно быть посторонних стуков, хлопков и шумов.
Подстраховаться помогут следующие правила:
- Смешивайте бензин и масло в соответствии с указанными производителями пропорциями.
- Не готовьте смесь заранее. Свойства бензина и масла в смешанном состоянии со временем изменяются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать норму в 7 дней.
- Применяйте масло, предназначенное для двигателя марки бензопилы. Топливная смесь с ненормативным составом выведет его из строя.
- При приготовлении топливной смеси учитывайте влияние на составляющие климатических условий.
Признаки некорректной работы карбюратора
Неправильная работа карбюратора может быть связана с засорением впускных отверстий и неправильной настройкой.
Признаки некорректной работы:
- увеличен расход бензина, из выхлопного отверстия выходит густой белый дым;
- двигатель работает с трудом, с характерным звуком;
- мотор запускается и глохнет или совсем не запускается;
- бензопила «стреляет» в карбюратор.
Всегда ли нужна регулировка
Прежде чем вмешиваться в заводские настройки карбюратора, убедитесь, что некорректная работа бензопилы связана именно с ним:
Сначала убедитесь, что в бачке нежелающей заводиться пилы есть топливная смесь и она поступает в карбюратор.
Если бак полный, проверьте бензопровод. Отсоедините трубку от карбюратора и проведите подкачку. Если все в порядке, бензин будет выплескиваться плевками в соответствии с нормами производителя.
Слабая подача свидетельствует о засорении канала или топливного фильтра. В этом случае достаточно провести прочистку топливной трубки и заменить фильтр.
Некорректная работа инструмента может быть связана с переполненным баком бензопилы. В этом случае под крышкой кратера будут видны подтеки. Если они есть, проверьте соединение топливной трубки с карбюратором. Она иногда выдавливается при закручивании крышки переполненного бачка. Двигатель может не заводиться по этой причине.
Причиной плохой работы бензопилы может стать качество масляно-бензиновой смеси. Если не слить остатки и оставить инструмент на хранение более 2 недель, в баке начнут происходить процессы смолообразования и полимеризации компонентов. Это может стать причиной образования нагара на поршне, кольцах и гильзе цилиндра. Поэтому всегда готовьте смесь непосредственно перед работой в необходимом количестве.
Если с качеством топлива все в порядке, двигатель бензопилы может не заводиться, от засорения топливного и воздушного фильтров:
Для диагностики топливного фильтра отсоедините канал подачи бензина от карбюратора и произведите подкачку топлива. При слабом давлении или его отсутствии в патрубке следует отсоединить фильтр.
Перед этим освободите бачок от смеси и извлеките сам фильтрующий элемент. Забитый сменный картридж можно почистить, но лучше всего сменить его на новый. При работе инструментом в пыльных условиях, очистку стоит производить регулярно.
Извлечение воздушного фильтра производите осторожно, чтобы накопившаяся в процессе эксплуатации пыль на его поверхности не попала в карбюратор: это может потребовать дорогостоящего ремонта.
После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства. Затем просушите и аккуратно поставьте его на место.
Технология настройки
Основной инструмент, которым производится подкручивание винтов – отвертка, подходящая под их шлицы. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой.
Мнение эксперта
Торсунов Павел Максимович
Опытный строитель с 10-летним стажем
Некоторые производители инструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку. Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем.
Можно предположить, что цель этого — «навариться» на продаже отверток для регулировки: они и правда дорогие. Но на самом деле это делается для защиты двигателя пилы от неправильно выставленных максимальных оборотов.
Контролируют настройку тахометром. Если его нет, придется ориентироваться на собственный слух, а это не всегда эффективно.
Пошаговая инструкция
Основные этапы настройки карбюратора:
- регулировка на низких оборотах;
- настройка правильной подачи топлива на максимальных оборотах;
- точная настройка на холостом ходу;
- проверка работы инструмента во всех режимах.
Для регулировки используются 3 винта:
- Т – отвечает за точную настройку на холостом ходу;
- H – настройка работы на максимальных оборотах;
- L – регулировка образования топливной смеси на низких оборотах.
Процесс настройки
Регулировка состоит из следующих действий:
- Установите винты L и H в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
- Запустите двигатель и немного прогрейте его.
- Проведите настройку режима низких оборотов винтами L и холостого хода T. Сначала винт L закрутите до получения максимальных оборотов двигателя. Затем отпустите его на 1/4, а винтом T приведите в норму холостой ход.
- После настройки работы на «низах» проведите регулировку тяги и максимальных оборотов. Для этого медленно закручивайте винт H и проверяя обороты по показаниям электронного тахометра. Не допускайте превышения допустимых показателей максимальных оборотов, рекомендованных производителем.
- Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
- Финальный этап – проверка работы пилы во всех режимах. Сначала дайте инструменту остыть, затем сделайте контрольный запуск на холостом ходу.
- Если инструмент работает нормально, проверьте его под нагрузкой.
- При недостатке мощности повторите регулировку винта Н, выкрутив его и снова проверив тягу. Потеря тяги на максимальных оборотах – это показатель износа ЦПГ или плохого качества топлива.
Некоторые нюансы
В процессе настройки карбюратора могут возникнуть некоторые нестандартные и опасные для работоспособности инструмента ситуации:
- Слишком сильное выкручивание винта L относительно Н может привести к образованию обедненной топливно-воздушной смеси. Когда в карбюраторе много воздуха и мало бензина, поршневая группа пересыхает и может выйти из строя.
- Заводские китайские карбюраторы имеют настройки на стендах с учетом особенностей каждой бензопилы. Любое изменение положения винтов при регулировке нужно запоминать или записывать. Это поможет вернуться к заводским настройкам, если двигатель не заведется.
- Новые карбюраторы для китайских пил регулируются на заводах по стандартному количеству оборотов или произвольно. Они могут требовать регулировки сразу после установки на конкретный инструмент.
Справка! В настоящее время на рынке представлено множество моделей бензопил китайского, реже европейского производства, в которых регулировочных винтов просто нет. Их настройка предусматривает только настройку холостого хода одним винтом, когда инструмент глохнет или выдает редкие обороты).
Как понять, что настройка правильная
Об эффективной и корректной настройке свидетельствуют такие признаки:
- Цепь не двигается на холостом ходу;
- Мотор работает плавно;
- При старте и нажатии на газ нет обрывов в работе.
Вопросы пользователей о работе бензопил
Бензопила Хускварна заводилась только на подсосе и потом глохла. Купил новый китайский карбюратор, внешне один в один, холостые стал держать ровненько и заводится без подсоса. Начинаешь пилить через 2 секунды глохнет. Если сделать перегазовку, то еще недолго пилит, но потом все равно высокие обороты не держит. В чем дело?
Для начала проверьте топливный фильтр. Если в порядке, выкрутите винт низких оборотов (L), пока не начнет нормально набирать обороты. Поскольку Х.Х увеличится, уменьшите его болтом (Т), который сверху.
Бензопила McCULLOCH MAC930 CC30 KW1,2 шина 35 см, сборка Италия 90-х годов. Поршневая, сальники в идеале. Не держит холостые обороты или не набирает, когда пытаешься разогнать ее, ощущение что захлебывается бензином. Из выхлопной льется бензин. В чем проблема и как исправить?
По описанным симптомам, плохо поступает бензин, наверное, от долгого бездействия высохла диафрагма. Можно заправить пилу бензином, прокачать вручную и оставить на некоторое время. От бензина все резинки должны отмокнуть и заработать. Если не поможет, то можно подобрать карбюратор от какой-нибудь современной китайской пилы схожей кубатуры (к примеру, от Штиля). После замены подогнать стык с цилиндром.
Если я заливаю в бензопилу Husqvarna масло Штиль или любое другое фирменное, то нужно соблюдать пропорции 1:25 как указано в инструкции?
Если заливается фирменное масло для двухтактных двигателей, то не важно, от какого оно производителя. Качественные ГСМ известных брендов взаимозаменяемы, а рекомендации производителя, что «наше масло- лучшее» только маркетинговый ход. Можно смело заливать в бензопилу Stihl масло Husqvarna и наоборот, соблюдая пропорции как для фирменных ГСМ.
Почему бензопила пилит криво, то есть ее уводит в сторону?
Повело шину из-за неравномерного износа. При работе не забывайте переворачивать ее! Если шина уже неравномерно изношена, поможет только замена.
Почему бензопила Тайга 245 работает только на подсосе и карбюратор не поддается регулировке?
Возможные варианты: пробита диафрагма карбюратора, не герметична прокладка между цилиндром и картером, карбюратором и цилиндром, пропускают сальники коленвала. В тайге 245 при подсасывании воздуха в картер извне нарушается работоспособность бензонасоса, встроенного в карбюратор, из-за отсутствия разряжения. При этом пила работать не будет. Подсосом закрывается доступ воздуха в карбюратор. Это подтверждает отсутствие герметичности в тех местах, что указаны выше.
Видео-инструкция по регулировке
Инструкция по настройке карбюратора бензопилы
Содержание
- Для чего необходима регулировка карбюратора
- Необходимые инструменты и материалы
- Алгоритм настройки
- Процесс регулировки
- Признаки правильной настройки инструмента
Карбюратором называют устройство для приготовления и регулирования топливно-воздушной смеси в двигателе внутреннего сгорания. В процессе эксплуатации электропилы нарушается его работа. Для восстановления рабочего режима производится регулировка карбюратора бензопилы.
Для чего необходима регулировка карбюратора
Правильная настройка карбюратора увеличивает эффективность использования топлива. Подстройка прибора к заводским параметрам повышает мощность пилы при значительном сокращении себестоимости обработки древесины.
Схема карбюратора бензопилы и описание устройства
Внимание! При эксплуатации пилы используют горючее в соотношении 15:1 (на 15 литров бензина добавляют 1 литр масла). Запрещается использовать инструмент при уменьшении количества масла.
Необходимые инструменты и материалы
Для настройки карбюратора бензопилы используют шлицевые или крестовые отвертки шириной 3, 5 мм. Разновидность инструмента зависит от модели устройства и страны-производителя.
Инструменты для регулировка карбюратора
Перед проведением работ очищают топливный и воздушный фильтры от следов масла и других загрязнений. Для очистки используется чистый бензин либо синтетические моющие средства (ацетон).
Внимание! Промывка агрегата должна соблюдаться при строгом соблюдении требований пожарной безопасности.
Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали. Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы.
Тщательную очистку деталей производят путем их разборки с помощью рожковых, накидных гаечных ключей. Для удаления загрязнений в труднодоступных местах используют пластиковые шприцы либо специальные резервуары.
Алгоритм настройки
Необходимое качество топливной смеси зависит от количества и качества топлива. Соотношение подаваемого топлива и воздуха регулируется закручиванием специальных винтов.
Внимание! Перед настройкой пилы необходимо произвести разогрев двигателя. Выполнение работ на холодном двигателе приводит к искажению результатов и снижению эффективности настраиваемых параметров.
На корпусе установки имеются три регулировочных болта. Каждый из них обозначен латинскими буквами H, L, T.
Регулировочные болты карбюратора бензопилы
- H – отвечает за обеспечение высоких скоростей вращения вала.
- L – предназначен для регулировки низких скоростей.
- T – обеспечивает оптимальную работу инструмента на холостом ходу.
При повороте винтов H и L по направлению часовой стрелки уменьшается подача бензина (топливо обедняется). При повороте против часовой стрелки возникает обратная ситуация (топливо обогащается).
Обеднение топливной смеси приводит к повышению числа оборотов. Обогащение топливной смеси приводит к понижению их количества.
Поворот болта T по направлению часовой стрелки приводит к увеличению скорости холостого хода. Поворот регулятора против часовой стрелки уменьшает эту скорость.
Путем поворачивания болтов добиваются остановки движения пильной цепи на холостом ходу и устранения посторонних шумов при включении силового агрегата.
Процесс регулировки
Наладку проводят в 2 основных этапа:
- основной (базовый);
- точный.
Основная настройка
Регулировка оборотов холостого хода карбюратора бензопилы Штиль 180
Основную регулировку карбюратора бензопилы проводят во время заводских испытаний. Во время настройки устанавливают винты H и L в положение H=L=1,25 оборота.
В течение первых 3–4 часов работы инструмент настраивают на более богатое топливо. Для этого число оборотов двигателя уменьшают на 600–700 меньше максимально допустимых значений.
Для справки: максимально допустимое количество оборотов двигателя зависит от устройства карбюратора бензопилы. Для большинства бензопил эти цифры составляют: в рабочем режиме – 12500 об/мин, в режиме холостого хода – 2500 об/мин.
Частоту вращения вала измеряют с помощью тахографа. При отсутствии такого прибора болт H устанавливают в сторону обогащения топливной смеси относительно первоначального положения.
Точная настройка
Для точной регулировки поочередно поворачивают все винты. Точную регулировку проводят до увеличения максимально допустимого числа оборотов двигателя.
Регулировка винтов карбюратора бензопилы
Настройку низких скоростей осуществляют поворотом болта H в разные стороны. Затем определяют положение с максимальной частотой вращения вала. От этого положения болт поворачивают на 1,25 оборота против хода часовой стрелки.
Внимание! При движении цепи по шине поворачивают винт T против хода часовой стрелки до полной остановки цепи.
Точную настройку карбюратора проводят при работающей бензопиле. Во время его работы поворачивают болт T до момента движения цепи. Затем его поворачивают в обратную сторону до момента остановки цепи.
Точную подстройку высоких оборотов двигателя осуществляют поворотом соответствующего винта. На максимальной скорости добиваются устранения посторонних звуков. Для этого поворачивают болт L на 1,25 оборота в разные стороны.
При подаче обедненной смеси инструмент издает свист. При подаче обогащенной смеси выделяется большое количество выхлопных газов. При правильной наладке посторонние звуки отсутствуют. Цепь на холостом ходу находится в неподвижном положении.
Установка винта L на бедное топливо вызывает трудности при запуске бензопилы. Установка болта H на «бедное» топливо приводит к потере мощности. Наладка обоих винтов на «богатое» топливо приводит к значительному снижению скорости вращения вала.
Процесс регулировки карбюратора бензопилы
Признаки правильной настройки инструмента
На правильную настройку указывает следующее:
Схема работы карбюратора
- На холостом ходу инструмент не глохнет и цепь не перемещается по шине.
- Прибор работает без задымления.
- Двигатель обладает хорошей приемистостью.
Приемистостью называют способность двигателя быстро набирать скорость при нажатии на рычаг дроссельной заслонки.
Регулировка карбюратора бензопилы влияет на правильную работу устройства. Неправильная наладка либо ее отсутствие может привести к нарушениям работы агрегата и его повреждению.
Нарушение требований правил эксплуатации приводит к преждевременному выходу бензопилы из строя с последующим ремонтом.
Любые действия по наладке бензопилы подробно описаны в инструкции по эксплуатации прибора. В технической документации подробно описана очередность действий по настройке пилы к работе. Соблюдение указанных требований гарантирует восстановление первоначальных параметров оборудования с высокой точностью.
