Инструкция по монтажу прозрачного шифера

Прозрачный шифер – сравнительно новый материал, который достаточно быстро отвоевал свое место на строительном рынке. К более привычному нам шиферу из гипса и цемента, этот кровельный материал имеет достаточно отдаленное отношение, и схожесть есть только в волнистом профиле и форме листов. Зато сколько преимуществ! В народе «прозрачным шифером» называют все волнистые и гофрированные прозрачные листы достаточной прочности, чтобы их можно было монтировать на крышу.

Сюда входят соответствующие изделия из оргстекла, ПВХ и монолитного поликарбоната. И покрывают этим материалом, что только можно: навесы, беседки, зимние сады, хозпостройки и даже часть крыши жилого дома. Но в чем все-таки преимущество прозрачного шифера перед более традиционными и проверенными материалами, и как работать с этой новинкой? Давайте разберемся!

В чем преимущества такого кровельного материала?

Особенно востребован прозрачный шифер при строительстве прозрачных куполов, для чего используется термоформировочный инструмент. Но и в жилищном строительстве такой необычный материал тоже находит свое применение. Ведь светопрозрачные кровли из шифера отличаются особой изящностью и почти не создают нагрузки на фундамент, и ведь это далеко не единственное преимущество такого материала. Итак, перечисляем:

Пункт 1. Легкость

При всей своей прочности, все материалы, скрывающиеся под названием «прозрачный шифер», обладают относительной легкостью. Они замечательно подходят для устройства крыши небольших конструкций, построек и замены части кровли над мансардой. Отметим, что любой пластик, к примеру, минимум в два раза легче того же стекла.

Пункт 2. Эстетика

Важный компонент любого дизайна – это свет, и лучший – свет солнечный. Невероятно красивыми получаются мансарды с абсолютно прозрачными стенами и крышей, эффектно смотрится любая хозяйственная постройка. Не зря прозрачные материалы у декораторов со всего мира играют особую роль, создавая легкость восприятия, чувство чистоты и стиля.

Пункт 3. Светопроницаемость

А это – немаловажный плюс! Прозрачный шифер незаменим, если вы хотите сделать часть крыши открытой для света, и ценен для тех построек, которые любят в темноте обрастать изнутри плесенью. Даже для простой дровницы лучше брать именно такое покрытие, не говоря уже о мастерских и бытовках.

А ведь главная проблема современного человечества в том, что мы мало бываем под открытым небом, а потом весь организм страдает от недостатка солнечного света (хотя бы рассеянного, потребность в котором не удовлетворят даже четыре окна в офисе).

Пункт 4. Устойчивость к ультрафиолету

Т.к. прозрачный шифер не поглощает солнечные лучи, а пропускает их через себя, то куда менее подвержен разрушению от ультрафиолета – главного врага всех существующих кровель.

Второй момент – пропуская через себя солнечные лучи, прозрачный шифер не нагревается! Попробуйте подоконник в солнечный день – он теплый, а оконное стекло при этом остается холодным. Точно по такому же принципу нагревается и наша планета – сначала твердая земля, а не прозрачный воздух, и только от нее уже поднимается тепло. Почему и чем выше, тем прохладнее, хотя ведь к солнцу ближе – казалось бы.

Та же история с прозрачным шифером, а потому его деформации и потерю качества от высокой температуры можно сразу же отминусовывать. А теперь сравните такой материал с кровельным профнастилом в жаркий день, который прямо накаляется!

Пункт 5. Прочность и безопасность

Вы будете удивлены узнав, что современные прозрачные пластики в 10-250 раз более стойки по ударопрочности, чем обычные стекла. А потому они считаются и куда более безопасными в эксплуатации.

Представьте себе на минуту: вы построили на участке бытовку-мастерскую и в качестве ее кровли использовали прочный прозрачный шифер, а ваш сосед покрыл такую же постройку старыми стеклянными рамами.

И вы оба работаете в своих бытовках, в то время, как на обе крыши упал футбольный мяч, крупное яблоко или очередной метеорит. В вашем случае – либо никаких повреждений покрытия, либо небольшая трещина, а вот на соседа посыпятся осколки. Безопасность превыше всего!

Пункт 6. Экономия

Если вы делаете крышу мастерской, гаража или курятника из прозрачного шифера, вам больше не понадобится искусственный свет – а это немалая экономия, согласитесь.

Причем отметим, что сам прозрачный шифер еще и выдерживает серьезный перепад температур – от +60°С до -50°С, что замечательно для любых российских регионов.

Пункт 7. Экологическая безопасность

А это – один из самых тревожных вопросов, которые волнуют современное общество все больше и больше. Обычный шифер из асбестоцементных листов постоянно выделяет в воздух особое волокно, которое при попадании в человеческий организм вызывает самые разные заболевания. А вот современный пластик, оргстекло и поликарбонат признаны абсолютно безопасными в этом плане.

Пункт 8. Гибкость

Прозрачный шифер из ПВХ или монолитного поликарбоната обладает достаточной гибкостью, чтобы его легко применять на сложных кровлях, где нужно огибать определенные элементы крыши. Не только красиво, но еще и удобно!

Единственное, что многих смущает, это некоторая хрупкость (чаще только визуальная) прозрачного шифера. Поэтому, чтобы быть спокойным, при покупке этого кровельного настила возьмите техническую документацию и сравните основные показатели с другими видами покрытий: прочность, толщину и гибкость на сжатие. Ведь даже обычное стекло выглядит слишком хрупким и ненадежным, а ведь из него делают эффектные лестницы в многолюдных офисах.

Досадные минусы, о которых тоже стоит знать

А вот основные минусы использования такого кровельного материала в конструкции крыши обычного дома:

• Сложность монтажа. На любой из трех материалов, из которых изготавливается прозрачная крыша, лучше не становиться ногами, а потому вам не обойтись без лесов.
• Ограниченность применения. Далеко не во всех крышах можно делать прозрачную вставку, не говоря уже о покрытии всей площади.
• Низкая теплозащита. Ввиду своей небольшой толщины, прозрачный шифер нельзя рассматривать в качестве серьезного теплоизолирующего материала.

Но это, в принципе, все недостатки. Преимуществ, как вы видите, куда больше. Вот какие требования к крыше, которую покрывают прозрачным шифером:

Виды материалов изготовления прозрачного шифера

Итак, какие материалы на самом деле входят в группу «прозрачный шифер»? В основном, как мы уже говорили, это три вида:

1. Шифер из упрочненного ПВХ изготавливается прозрачный и тонированный шифер самой разной толщины и высоты. Главные преимущества: пожаробезопасность и легкость. Но встречается в продаже прозрачный шифер именно из ПВХ довольно редко.
2. Шифер из поликарбоната. Причем отметим, что для этой цели используется монолитный поликарбонат, а не сотовый, из которого делают теплицы. Монтаж таких листов осуществляется нахлест, как у обычного профнастила.
3. Из оргстекла. Такие изделия отличаются высокими оптическими свойствами, обладают большей толщиной и бывают декорированы эффектной гофрированной поверхностью. Причем оргстекло при одинаковой толщине листа ровно в 16 раз его легче!

Но давайте рассмотрим каждый вид прозрачного шифера отдельно и подробно.

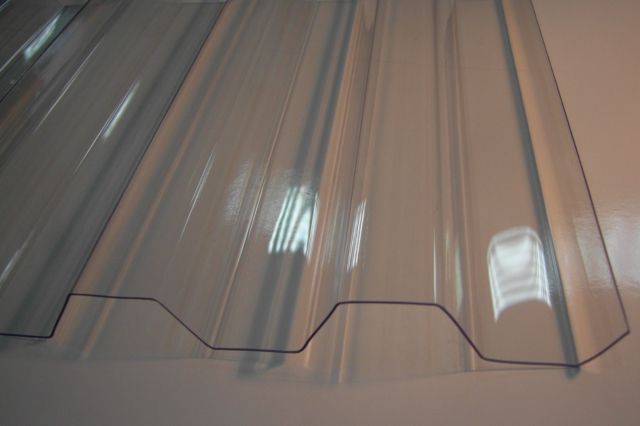

Прозрачный шифер из поливинилхлорида

Прозрачный шифер ПВХ изготавливается из безопасного пищевого пластика. Но среди всех других подобных материалов, он хуже всего пропускает свет, хотя это не всегда заметно простым человеческим глазом. Его можно даже назвать полупрозрачным, и такое рассеивание света бывает выгодным при обустройстве под крышей дома зимнего сада или мини-теплицы.

Пластиковый шифер для крыш выпускается двух видов: обычный и армированный тонким стекловолокном. Такое армирование придает прозрачному шиферу нужную механическую прочность, но при этом сам шифер не теряет способность к изгибу.

Наибольшее преимущество пластикового шифера в том, что он отлично переносит контакт со всеми химическими веществами без потери качества, тогда как тот же поликарбонат сразу портится. А потому такой материал незаменим, если в вашем регионе есть химический завод и осадки иногда выпадают кислотные.

Специально для кровли шифер из пластика выпускается от 2 мм толщиной, плюс конек из этого же материала. Всего один лист такого шифера (причем волнового) будет весить не более 2,5 кг – а это уже минимум в два раза легче любого другого кровельного материала. Да и монтаж прост:

Прозрачный шифер из поликарбоната

Шифер из прозрачного поликарбоната имеет такие преимущества перед другими аналогичными материалами:

• Прочность и стойкость к механическим повреждениям. В отличие от пластика, шифер из поликарбоната не повреждается даже от удара тяжелым предметом, и спокойно переносит вес одного-двух человек. Это – ценный момент в плане ремонтопригодности такой крыши.
• Стойкость к ультрафиолету. Такой шифер не желтеет даже спустя 10 лет, хотя при этом может все время находиться под палящими лучами солнца.
• Простота монтажа. Легко режется, легко крепится к обрешетке, и работать с ним не сложно даже совсем не сведущему в строительстве человеку.
• Малый вес – всего 1,17 кг одного квадратного метра, хотя его толщина при этом – не менее 0,9 мм.

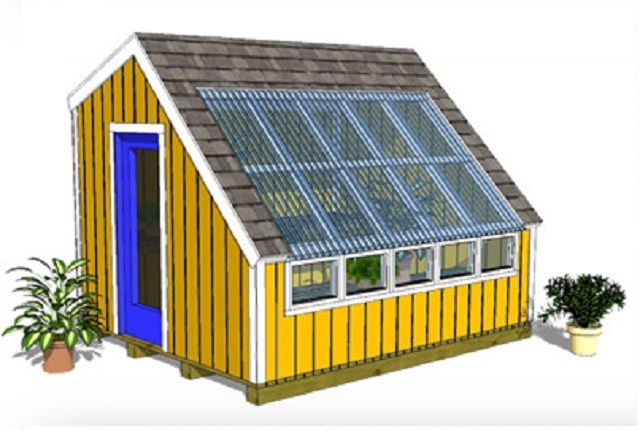

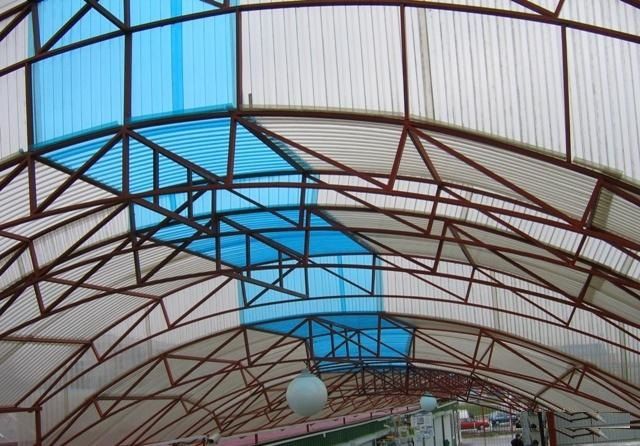

Именно из поликарбонатного шифера чаще всего и делают прозрачную вставку в доме:

А для обустройства кровельного навеса над бассейном или беседкой – и вовсе интереснее не найти. И, конечно, сложно что-то придумать лучше для конструкций закрытого грунта.

Причем для покрытия крыши в оранжереях и теплицах сегодня стало модно использовать прозрачный шифер со специальными отверстиями для водопроницаемости – дополнительный бесплатный полив!

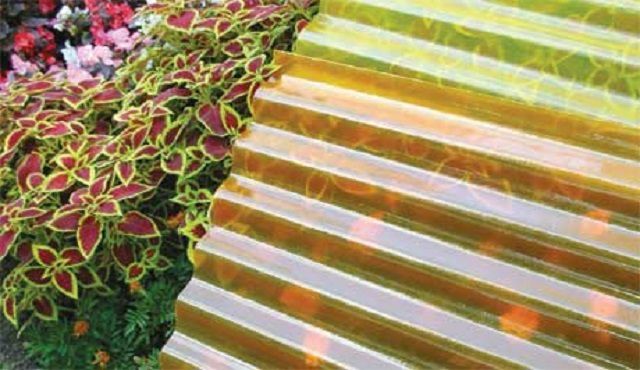

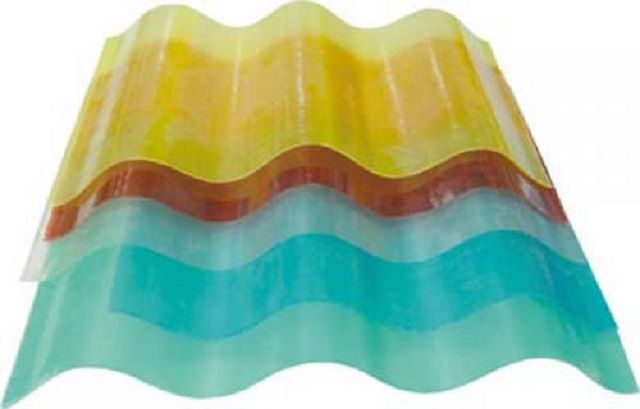

Прозрачный шифер из стеклопластика

Стеклопластик производится с 2005 года из затвердевшей полиэфирной смолы, которую дополнительно армируют стекловолокном ради прочности. А смола обеспечивают стойкость стеклопластика к атмосферным воздействия.

Еще одна разновидность материала для прозрачного шифера – стеклопластиковый полимер. Он изготавливается путем армирования стекловолокном, благодаря чему на свет появляется термостойкий материал, который легко переносит температуры от +140°С до морозов в -40°С.

Получается прочная и долговечная кровля, с которой легко работать. След на листах останется только от сильного удара тяжелым предметом – и то, лишь в виде белой крапины, которая никак не повлияет на общие свойства и качества материала.

А поставляется стеклопластик как в обычных листах, свернутых в рулоны, так и в виде готового профиля по типу профнастила.

Прозрачный шифер из оргстекла

Органическое стекло – это термопластичный прозрачный пластик. Наиболее востребованный продукт из этого материала – прозрачные гофрированные листы. Причем одну из сторон акрилового шифера делают рифленой – в виде колотого льда, призмы или капель.

Акриловое оргстекло замечательно поглощает шум, а потому грохота от дождя вы в мастерской не услышите. Но самое ценное в том, что акриловый шифер пропускает ультрафиолет – а это один из самых важных световых спектров для выращивания растений в теплице или зимнем саду.

Изготавливается гофрированное оргстекло двумя способами: экструзией под индексом XT и блочным методом, литьем, под индексом GS. Литьевое оргстекло не разрывается и не растрескивается при деформации, а потому из него гофрированное стекло изготовить легче.

Еще акриловый шифер в заводских условиях часто покрывают специальным составом для дополнительных свойств. Так, производитель Plexiglas предлагает продукцию с покрытием no-drop, которое позволяет после дождя оставаться поверхности листа идеально чистой – без потоков дождевой воды, и покрытие heatstop, которое отражает теплые инфракрасные лучи вовнутрь и поддерживает в помещении всегда комфортную температуру.

Но, казалось бы, чем вредны те же потоки от дождя? Что в них такого? Дело в том, что любые капли – это небольшие призмы, через которые преломляется солнечный свет и обжигает листья растений. Такая вот тонкость агротехнологии.

Еще одно ценное свойство оргстекла – безосколочность. А это уже – ваша безопасность, если крыша из прозрачного шифера случайно разобьется.

Что предлагает современный рынок?

Среди брендов наибольшей популярностью пользуются профилированные листы Salux, немецкого производства. Такой прозрачный шифер настолько прочный, что им не только покрывают крыши, но даже возводят легкие стены. При этом сохранен малый вес, что удобно для монтажа.

Очень схож по своим свойствам на предыдущий прозрачный шифер Tuftex. Но между материалами этих производителей есть существенная разница: шифер от Tuftex изготавливается из винила, а у Salux – из поливинилхлорида.

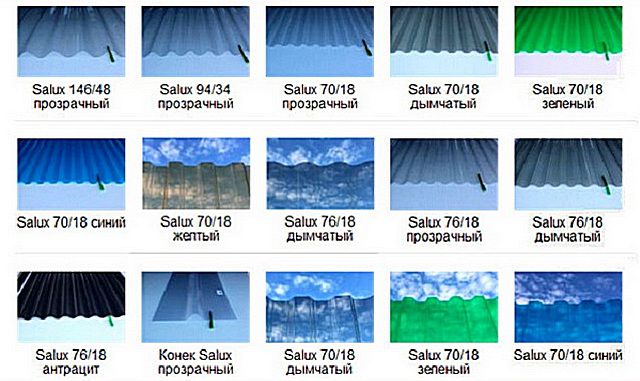

А вот для крыш теплиц и беседок предназначены листы Salux W. Ими также огораживают световые фонари в фермерском хозяйстве. Качество этих листов на высшем уровне – в течении 10 лет даже самые тонкие из них, до одного миллиметра, не теряют ни в прочности, ни в прозрачности.

Не менее популярна на российском рынке продукция таких фирм, как итальянская «Элипласт» и отечественная «Этэрус». Для монтажа этих материалов достаточно использовать те же крепежные элементы, что и для стального профлиста.

Не уступает по качеству также французский ПВХ шифер от фирмы Ondex. Прозрачные профилированные листы этой марки обладают собой прочностью: выдерживают любой снег и град, стойки к химическому воздействию, никогда не мутнеют и радуют высокой пожаростойкостью.

Все листы этой марки в заводских условиях изготавливают методом экструзии. Причем этот пластик еще и дополнительно растягивают в поперечном и продольном направлениях, чтобы придать ему повышенную прочность – этот метод называется двунаправленной ориентацией.

Если же говорить о существующих марках оргстекла, то отметим, что различия по основным характеристикам незначительны и касаются только добавок, красителей, оборудования и упаковки.

Монтаж прозрачного шифера на крышу

В отличие от обычных стекол, которые трудно обрабатывать, прозрачный шифер любого вида легко и резать, и монтировать на крышу. Для этого вам понадобятся самые обычные инструменты для обработки дерева и металла. А, благодаря тому, что прозрачный шифер обладает легким весом, для него не нужно специальное прочное крепление.

Шаг 1. Формировка панелей

Разрезать прозрачный шифер легче всего дисковой пилой или мелкозубчатой ножовкой.

А из прозрачного пластикового шифера хорошо делать «черепицу», просто разрезав шифер на полосы шириной от 40 до 60 см. А монтаж такой же, как с обычной металлочерепицей, и с теми же минусами в плане расхода материалов и риска дополнительных протечек. Плюс, если прозрачный шифер тонированный, есть возможность подбирать разные оттенки и цвета, составляя стильные узоры.

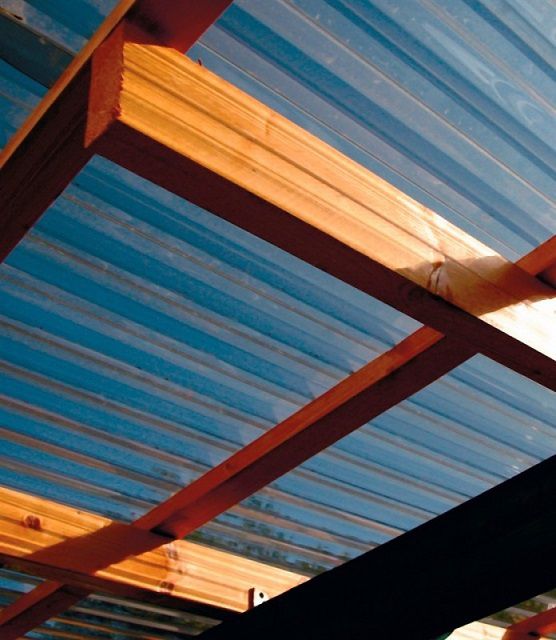

Шаг 2. Обрешетка

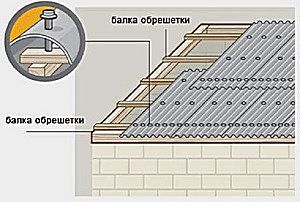

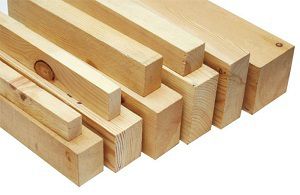

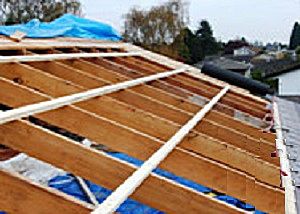

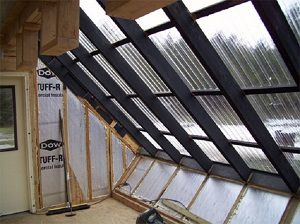

Итак, для монтажа прозрачного шифера на крышу постройте деревянную обрешетку из брусков сечением 5х5 см, либо закрепите металлические профили. Обрешетку под такую кровлю лучше делать из дерева.

Конечно, подходит и металлический профиль, но тогда покрасьте его белой краской – так нагрев будет меньше, и кровельный материал тоже избежит деформации. Важно, чтобы шаг обрешетки не был шире 35 см.

Шаг 3. Изоляция

Паро- и гидроизоляции под такое покрытие делать не нужно – особенно, если речь идет о крыше небольшой постройки. В случае же с обычным жилым домом, конечно, сохраняем все основные этапы: пароизоляция, по необходимости утепление, вентиляция и гидроизоляция. И некоторые изолирующие элементы:

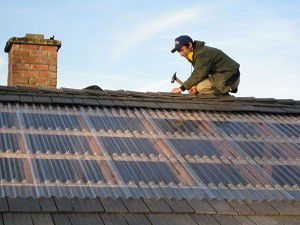

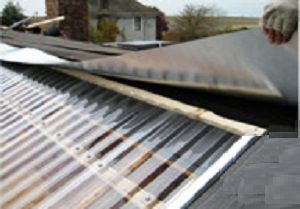

Шаг 4. Монтаж на крышу

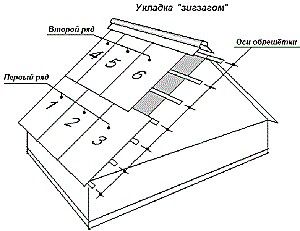

Укладывайте листы снизу вверх и строго перпендикулярно к рейкам обрешетки. Ввинчивайте саморезы через каждые три волны, и через две – у карнизов с водостоками и вдоль конька. Отверстия сверлите на 3 мм больше диаметра винтовой части самореза. Всего на один лист у вас должно уйти минимум 18 саморезов, если вы все делали правильно.

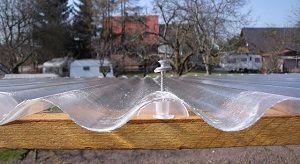

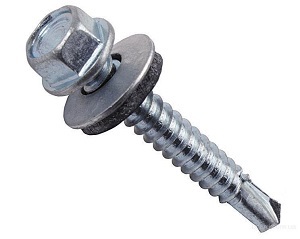

Крепить листы желательно не гвоздями, а саморезами с резиновыми шайбами, но можно использовать и гвозди с антикоррозийной защитой и специальной насечкой. Главное не утапливать гвозди и саморезы в лист, т.к. от этого покрытие не только деформируется, но еще и способно расколоться.

Некоторые тонкости

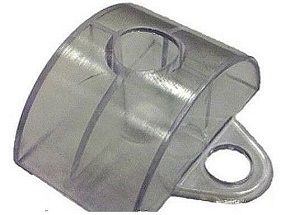

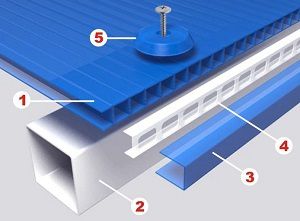

А вот в процессе монтажа шифера из поликарбоната есть свои тонкости. Так, коэффициент расширения тепла у этого материала в несколько раз больше, чем у обычного металлопрофиля, а потому отверстия для саморезов делайте минимум на 3 мм больше обычного.

Причем обязательно должна быть шайба из резины, шириной в 24 мм для отверстия в 10 мм. Нахлест соблюдайте в 20 см, а стыки дополнительно проклеивайте лентой.

Процесс монтажа стеклопластика проще: коэффициент линейного расширения такого материала максимально близок к стеклу, что хорошо для герметизации кровельного покрытия. Ведь теперь нет необходимости делать отверстия значительно большей ширины, а потому влаге уже сложнее пробраться в подкровельное пространство.

Что интересно, с появлением на рынке практичного и безопасного прозрачного шифера, производители его асбестоцементного аналога (с сопутствующем вредом для здоровья) наконец-то проснулись и стали создавать новый продукт – тот же шифер, только в полимерной оболочке.

В итоге та же низкая цена, те же материалы, только теперь без хрупкости и гидрофобии. Такой шифер уже не выделяет опасные пылевые волокна, его не нужно красить и влаги он не боится совсем. Хитро придумали!

В разговорной речи нередко шифером называют все волнистые кровельные листы, только при этом уточняют, как он выглядит и из какого материала он изготовлен. В последнее время все чаще на загородных дачных участках, а также в городских частных домах, можно увидеть крыши веранд, беседок, навесов над автомобильной площадкой из прозрачного шифера, а также оригинальные светопропускающие вставки в кровлях, выполненные из того же материала.

Поэтому прозрачный шифер: разновидности и инструкция по монтажу, интересуют многих владельцев загородных участков, которые только начинают заниматься планировкой построек, или же решили провести их реконструкцию.

Прозрачный кровельный материал изготавливается из поливинилхлорида, оргстекла, стеклопластика или поликарбоната. Все эти полимеры имеют собственные положительные и отрицательные стороны, а также свои преимущества по сравнению с другими традиционными кровельными покрытиями. Так как эта разновидность строительных материалов пока что остается для многих неизведанной новинкой, то перед ее покупкой совершенно справедливо возникает масса вопросов и о характеристиках, и об особенностях проведения кровельных работ.

Области использования прозрачного шифера

Прозрачный кровельный материал может быть использован довольно разнообразно. И чтобы убедиться, что он способен быть не только функциональным покрытием, но и придавать особую эстетичность любому строению, стоит для начала рассмотреть несколько вариантов его применения.

• Прозрачный шифер часто применяют для покрытия крыш отдельных помещений общественных зданий и сельскохозяйственных конструкций. Материал монтируется полностью на всю кровлю или из него делаются вставки, которые служат для освещения внутренних помещений, не имеющих окон, что помогает значительно сэкономить на электроэнергии.

• Применяют его для покрытия арочных конструкций в птицеводческих хозяйствах, тепличных комплексах, а также ангарах и строительных складах.

• Все чаще прозрачный шифер в комплексе с другими материалами применяется для устройства заборов. Например, на данном фото представлена конструкция из прозрачного тонированного материала, защищенная с наружной стороны сеткой-рабицей. Эта легкая постройка смотрится достаточно эстетично, но в то же время она вполне надежна, так как ее непросто преодолеть злоумышленнику незаметно для хозяев.

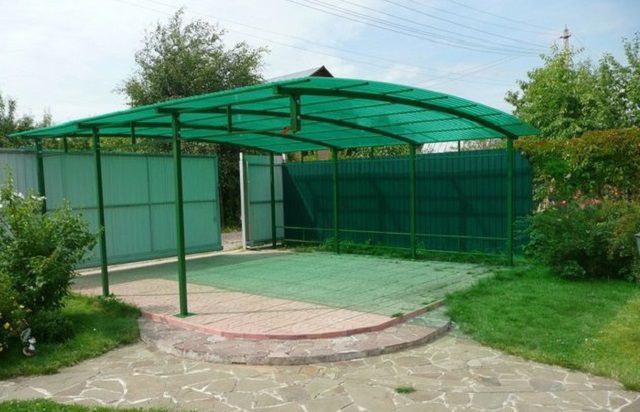

• Из прозрачного шифера получается отличный навес над автомобильной стоянкой – такая постройка обойдется гораздо дешевле капитального гаража. Тем более что при желании ее вполне можно использовать, как беседку, установив под крышей стол, кресла или лежак.

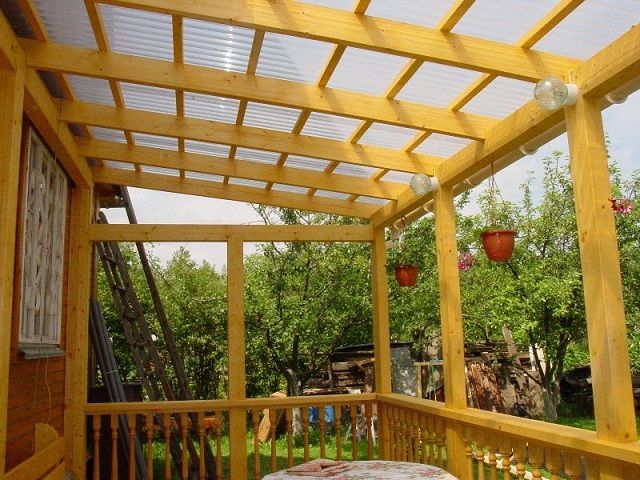

• Покрытие этим материалом беседок, террас и веранд все чаще входит в ландшафтный дизайн, так как добавляет в него эксклюзивности и эстетичности. Кроме этого, прозрачная крыша помогает сэкономить на электроэнергии, так как под ней весь световой день будет светло.

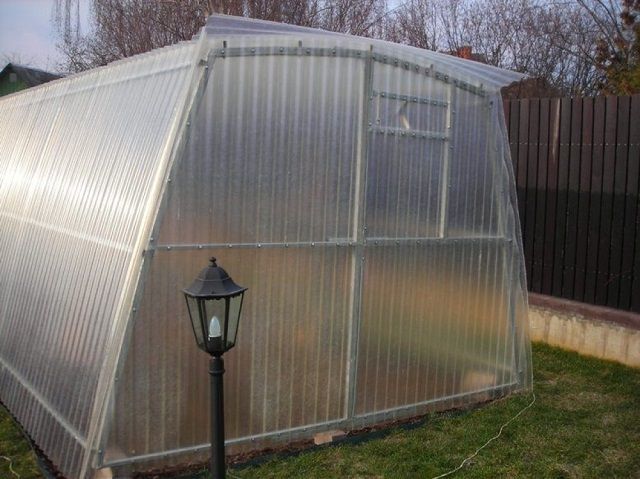

• Домашние теплицы и парники, полностью построенные из листов прозрачного шифера или с кровлей из подобного материала отлично функционируют не только в весенний период, но даже зимой. Все оттого, что материал хорошо удерживает тепло внутри строения и не пропускает ветер, а естественное освещение поступает внутрь в течение всего светового дня.

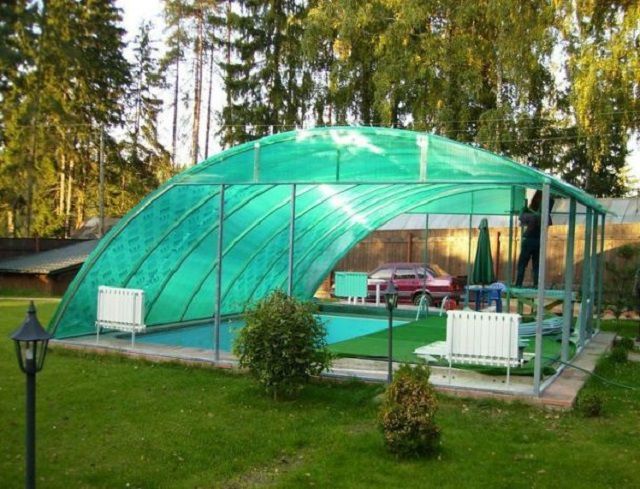

• Для защиты бассейна от ветра, ультрафиолетовых лучей, пыли и листьев деревьев прозрачный шифер является оптимальным вариантом. Он гармонично смотрится с водяной гладью на фоне природных пейзажей, а главное – бассейн — можно летом использовать в любую погоду.

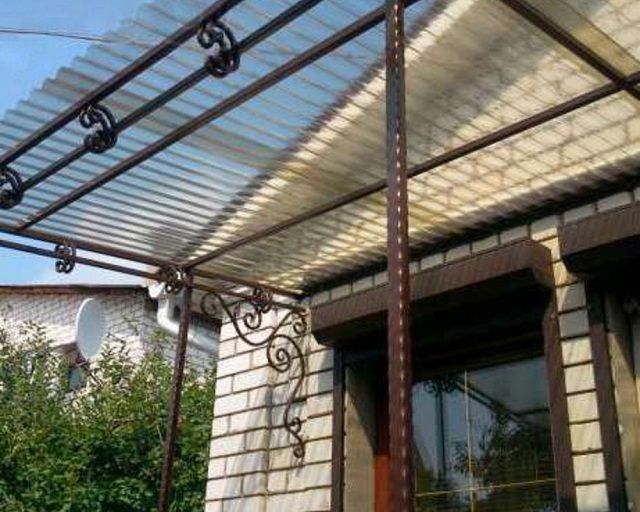

• Этот материал стал очень популярен для монтажа козырьков над входными дверями, а также для формирования фигурных крыш над террасами. Все это благодаря легкому весу, оригинальному внешнему виду и возможностям создавать конструкции различных форм.

Выше были перечислены основные области применения пластикового прозрачного шифера, но кроме этого, им покрывают зимние сады и балконы, устраивают из него перегородки внутри помещений, навесы над территорией двора и многое другое.

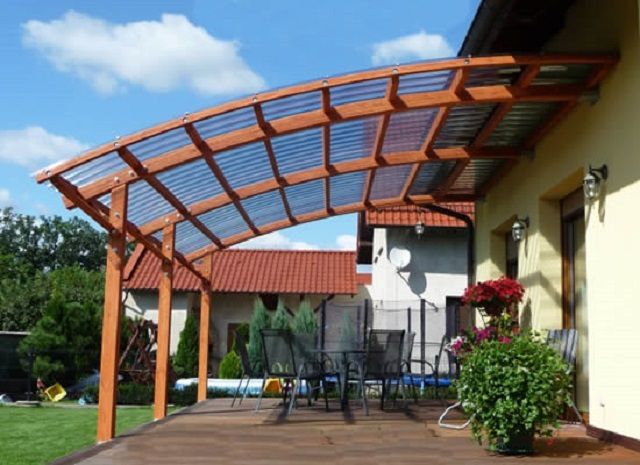

Достоинства и недостатки прозрачного шифера

Бегло ознакомившись с областями применения этого относительно нового современного покрытия, можно прийти к выводу, что он обладает многочисленными положительными качествами. Тем не менее, не лишен он и специфических недостатков. Обо всех этих «полярных» качествах также необходимо обязательно получить информацию, чтобы иметь представление, как материал поведет себя при воздействии на него различными внешними факторами.

Прозрачный шифер

Достоинства прозрачного шифера

К положительным качествам этого материала бесспорно можно отнести следующее:

• Прочность

Прозрачные современные пластики, предназначенные для монтажа кровли, установки стен и перегородок, рассчитаны на наружное применение, поэтому они обладают высокой ударостойкостью и превосходят по этому качеству стекло в десятки раз. Вследствие сказанного, пластиковый шифер можно назвать абсолютно безопасным в эксплуатации материалом. Так, например, при падении на такую крышу града, он, в худшем случае, оставит на ее поверхности трещину, а вот стекло может разлететься вдребезги и просыпаться на голову тех, кто будет находиться внутри, скажем, теплицы или беседки.

• Светопроницаемость

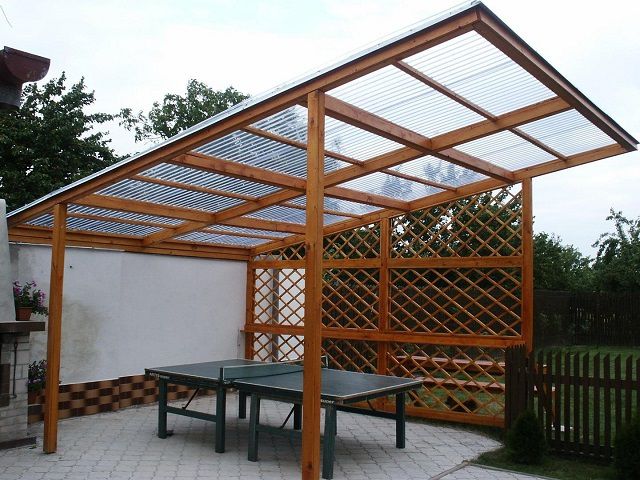

Прозрачность кровли дает возможность добиться максимального дневного освещения под крышей, что особенно важно, если она устраивается над теплицей, зимним садом или в птичниках. Не помешает хорошее освещение и для беседки, мастерской или балкона, так как благодаря прозрачному покрытию не придется лишний раз включать искусственный свет, что значительно снизит траты на электроэнергию.

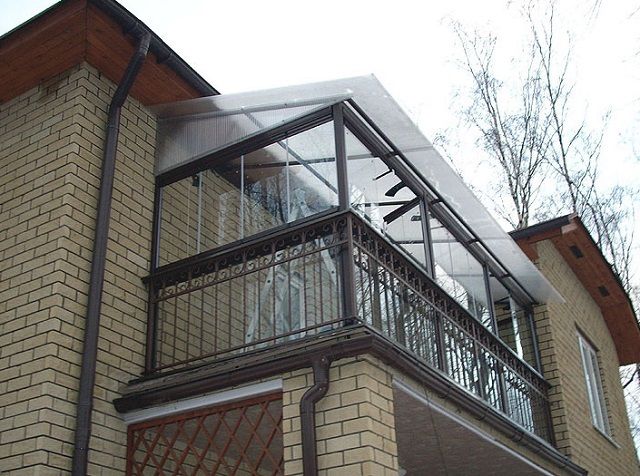

• Экологическая чистота материала

Экологическая чистота материала — это одно из важнейших качеств подобных кровельных покрытий. В процессе эксплуатации и под влиянием внешних факторов, пластиковый шифер не начинает выделять вредных для человека или окружающей среды веществ. В отличие от него, традиционная асбестоцементная кровля со временем становится опасной для здоровья человека. Характерно, что начиная с 2005 года асбестосодержащие материалы вообще запрещены для использования в европейских странах.

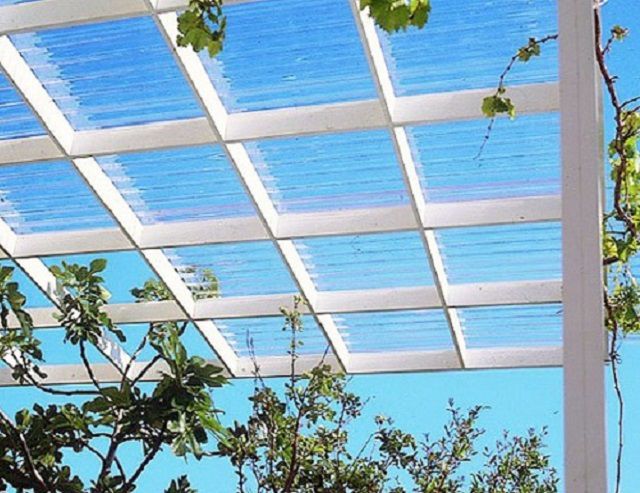

• Стойкость к ультрафиолетовому излучению

Стойкость к ультрафиолету — это также не менее важное достоинство прозрачного кровельного покрытия. Оно пропускает солнечные лучи через себя, не поглощая их, поэтому меньше подвержено разрушению от ультрафиолетового излучения, которое вполне можно назвать основным врагом большинства иных кровельных покрытий.

Прозрачная кровля практически не нагревается и не накапливает тепло, так как не поглощает тепловых лучей. В отличие от него, металлические кровли, а также традиционный шифер сильно нагреваются, а затем, с наступлением вечера и снижением атмосферной температуры, начинают отдавать тепло внутрь помещений.

• Гибкость прозрачного шифера

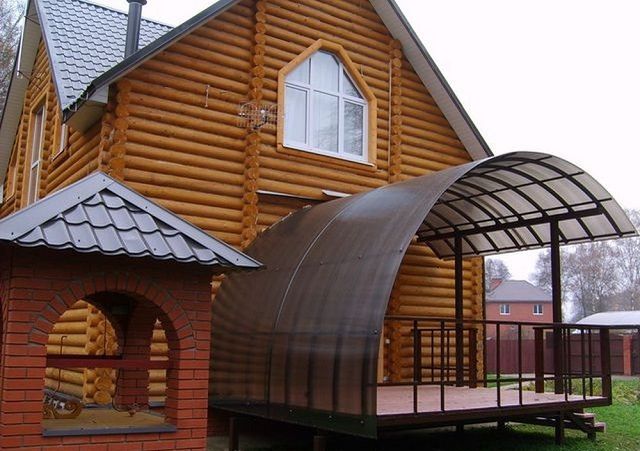

Гибкость, которой обладает прозрачный полимерный шифер, дает возможность проектировать и проводить монтаж сложных конструкций крыш — это могут быть арка, полуарка, купол, трапеция и другие, еще более замысловатые конструкции, состоящие из нескольких геометрических форм.

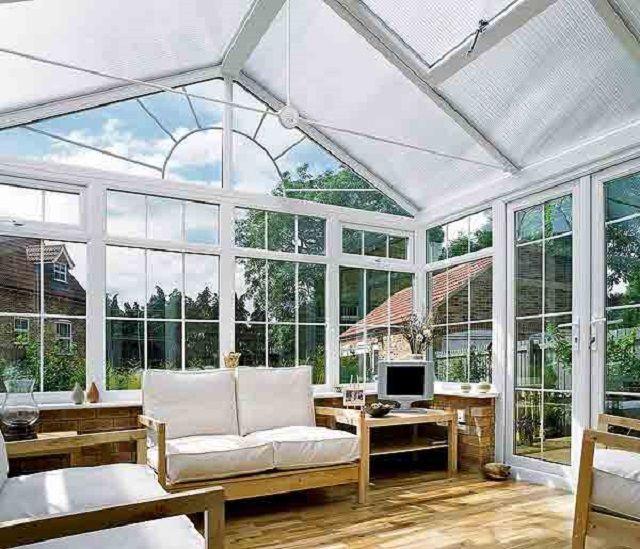

• Легкость прозрачного шифера

Прозрачная кровля не только выглядит воздушной, но и имеет совсем небольшой вес, поэтому практически не дает нагрузки на фундамент и стены строения, что является её явным преимуществом над другими кровельными материалами.

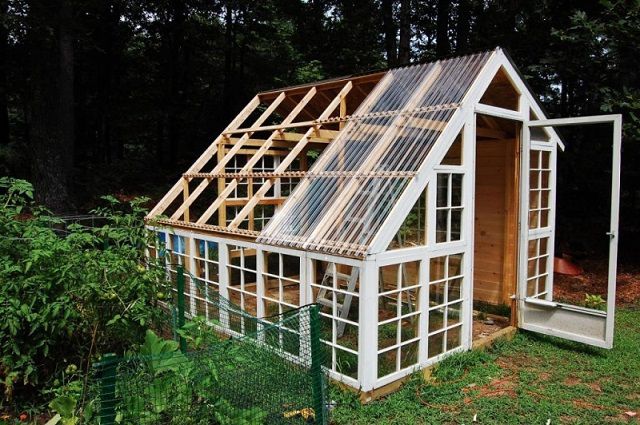

• Эстетичность прозрачного покрытия

Эстетичность — это бесспорное качество светопроницаемого шифера. С применением этого материала получаются удивительно красивые веранды, навесы и беседки, не хуже выглядят и теплицы, установленные на участке. Такие сооружения могут стать отличным дополнением дизайнерского оформления участка в определенном стиле.

• Стойкость к перепадам температур

К достоинствам подобного светопроницаемого шифера можно отнести и его выносливость к низким и высоким температурам, а также к их резким перепадам. Так, кровельный пластик рассчитан на использование в температурном диапазоне от -50 до +120 градусов, что говорит о том, что он может быть использован в почти что в любом российском регионе, за исключением лишь отдельных «полюсов холода».

Недостатки прозрачного шифера

Недостатками применения прозрачного шифера для конструкции крыши частного дома можно назвать следующие моменты:

• Сложность работ. Монтаж пластиков на стропильной системе нужно проводить с особой осторожностью, так как любой из них не рассчитан на слишком большую точечную, нераспределенную нагрузку. Поэтому для работы потребуются специальные настилы или леса.
• Пластиковое прозрачное покрытие совместимо далеко не со всеми кровельными материалами и стропильными системами. Поэтому к «минусам» этих материалов относят ограниченность их применения.

Тем не менее, явно напрашивается вывод, что материал, при качественном монтаже и правильном использовании, имеет гораздо больше достоинств, нежели отрицательных качеств.

Кроме общих «плюсов» и «минусов» прозрачного шифера, для правильного выбора под конкретное применение, необходимо иметь представление о качествах разновидностей этого материала. И начать нужно с общих характеристик, которые свойственны  всем прозрачным пластикам.

Формы выпуска прозрачных кровельных покрытий

Достаточно широкий ассортимент предлагаемого в продаже прозрачного материала также вполне можно отнести к его положительным качествам. Об этом тоже необходимо получить информацию, чтобы правильно определиться с выбором.

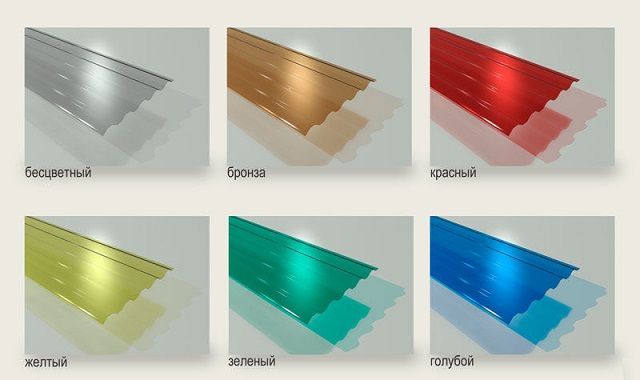

• Разнообразие цветов

Прозрачный шифер имеет достаточно много расцветок, что позволяет подобрать нужный вариант для конкретного строения. Он производится в следующей цветовой гамме:

— прозрачный, бесцветный;

— белый;

— цветной – цвет шифера может быть чистым или смешанным, таким как бирюзовый, бежевый, молочный, бронзовый и т.д.

Если для парников используется бесцветный прозрачный шифер, то для других построек вполне возможно применение различных цветовых вариантов.

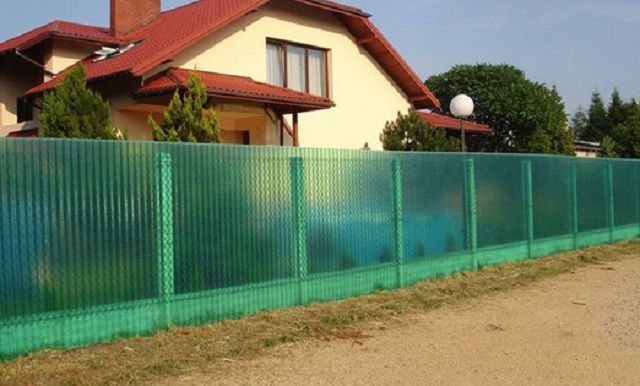

Цвет выбираемого шифера для козырька, веранды, террасы или ограждения должен органично сочетаться с оформлением стен фасада дома. Поэтому, если не найден идеально подходящий оттенок, то можно выбрать нейтральный, например, дымчатый или бронзовый.

• Уровень светопроницаемости

Кроме цветового диапазона, пластиковый шифер подразделяется и по уровню светопроницаемости:

— Полностью прозрачный, имеющий 92÷95% светопроницаемости. Он вполне может быть сравним со стеклом, поэтому его применяют для помещений, требующих повышенного освещения.

— Полупрозрачный материал имеет 55÷75% светопроницаемости. За ним просматриваются контуры отдельных предметов, но рассмотреть их как следует не удастся.

— Матовый шифер имеет самый низкий процент прозрачности, поэтому практически не пропускает света. Но зато он отличается самой интенсивной окраской.

— Непрозрачный материал полностью светонепроницаем.

• Конфигурация профиля листа

Пластиковый шифер может выглядеть по-разному, и во многом его вид зависит от поперечного сечения — оно может иметь разные формы и размеры:

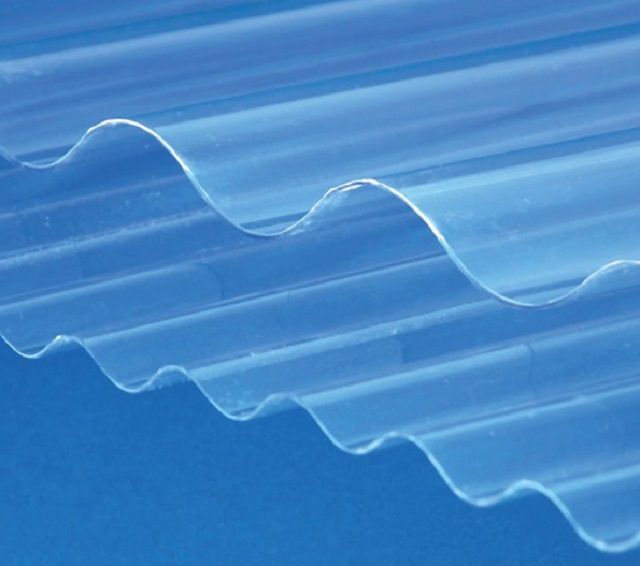

— волнистую форму, в виде плавных синусоидальных волн;

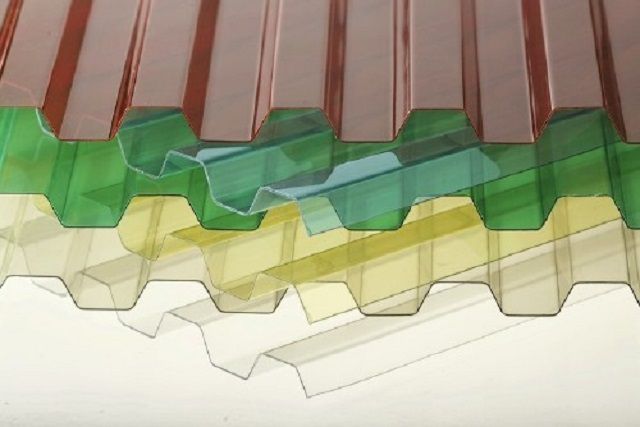

— трапециевидные волны имеют четкие границы волн, как у большинства типов металлического профнастила;

Пластиковый шифер

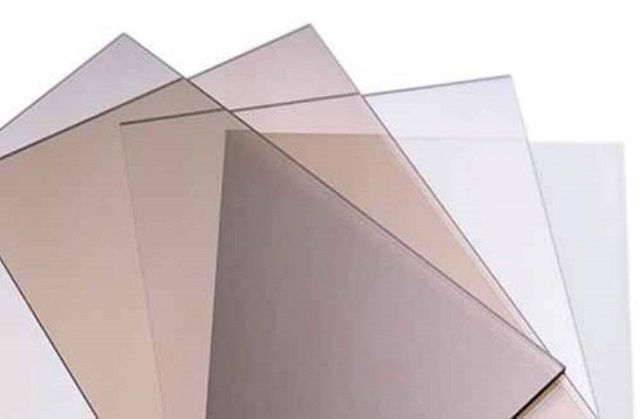

— ровные листы подразделяются на монолитные и сотовые варианты.

Таблица типов волн по размеру и цвету:

Конфигурация волны	Волна (длина, мм /высота, мм)	Длина листа, мм	Ширина листа, мм	Толщина, мм	Цвет материала
	146/48	2000	1090	1,1÷1,3	Прозрачный
	94/34	2000	900	1	Красный Зеленый Желтый Синий Коричневый Черный
	70/18	2000	1090	0.8	Прозрачный Дымчатый Желтый Зеленый Красный Синий
	76/18	2000	900	0.8	Прозрачный Дымчатый
	76/18	2000	1030	2.5	Призма

Здесь нужно отметить, что шифер, имеющий волнистую форму или трапециевидный профиль, имеет намного большую жесткость и прочность по сравнению с ровными листами, поэтому более стойки к ударным и статическим нагрузкам. Благодаря таким конфигурациям с кровли эффективнее отводится вода, оставляя меньше следов от капель.

Производится волнистый шифер в листах и рулонах. Их размеры подбираются в соответствии с имеющимися габаритами скатов крыши. Стандартные параметры листов: 2000×900; 2000×1086; 2200×1140 мм и другие, в зависимости от типа материала и производителя.  Каждый лист шифера обычно имеет 7÷12 волн, в зависимости от их ширины и глубины.

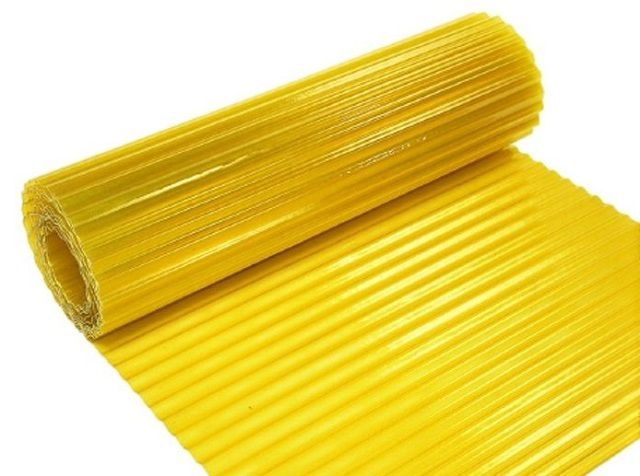

Шифер, продаваемый в рулонах, может иметь длину 10, 20, 30 м и ширину в 1,5÷3 м. Эти размеры позволяют использовать цельные фрагменты материала для покрытия одного ската крыши в длину или в ширину. Благодаря таким параметрам покрытия, даже на большом по размеру скате крыши значительно сокращается количество стыков листов, а также упрощается и сам процесс монтажа.

Материалы изготовления прозрачного шифера и их характеристики

Итак, прозрачный шифер изготавливается из четырех видов пластика — это поливинилхлорид, стеклопластик, акриловое оргстекло и поликарбонат.

Упрочненный поливинилхлорид (ПВХ)

Листы ПВХ-шифера производятся в прозрачном или цветовом варианте, могут иметь различные размеры и толщину. Материал обладает большим количеством преимуществ, главными из которых являются легкость, прочность и пожаробезопасность.

Шифер из прозрачного поливинилхлорида имеет свойство рассеивать свет, что хорошо подходит для обустройства крыш зимних садов, теплиц, а также балконов.

ПВХ-шифер может иметь трапециевидные и синусоидальные волны, но он не производится в виде ровных листов.

Этот материал может быть двух видов — обычный и армированный с помощью стекловолокна. Второй вариант имеет большую механическую прочность, но меньшую гибкость.

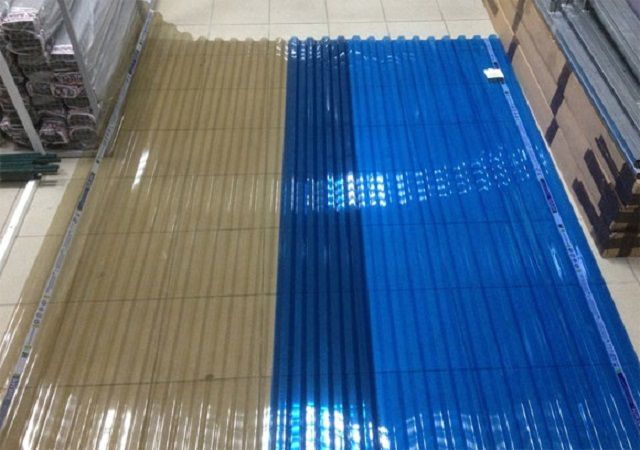

Поливинилхлорид, в отличие от поликарбоната, более стоек к химическим агрессивным веществам. Поэтому он хорошо подойдет для обустройства крыш балконов и навесов над входом в дома, расположенные в промышленных районах, где возможно выпадения пыли с примесью агрессивных элементов или кислотных осадков.

Стандартные размеры для листов ПВХ — это 2000×1090 и 2000×1080 мм с толщиной листа от 2 мм и количеством волн от 5 до 8 штук. Вес листа составляет 2,5÷3 кг, что значительно легче любого другого кровельного материала.

На российском рынке этот пластиковый шифер представлен в бесцветном прозрачном виде, а также в голубой, синей, красной, желтой и зеленой палитре. Непрозрачный шифер ПВХ производится в сером и синем цвете.

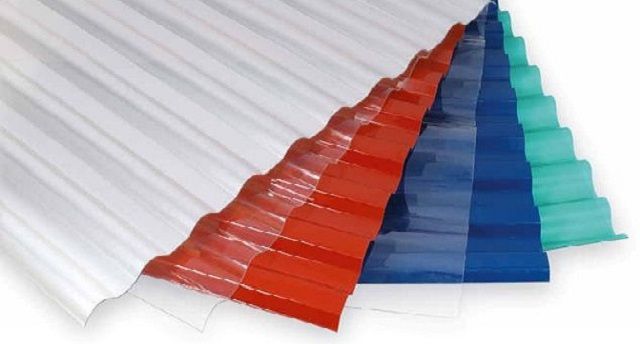

Шифер из поликарбоната

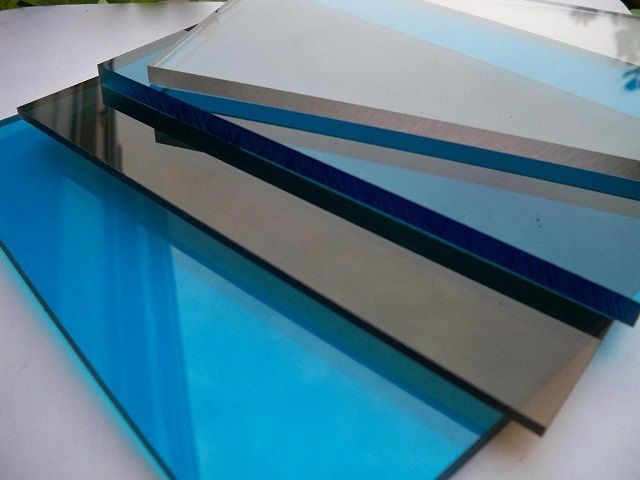

Из поликарбоната производится три разновидности кровельного материала — это монолитный, сотовый и с синусоидальными волнами. Все они могут быть использованы для обустройства крыши, но каждый из них подходит для конкретного случая. Например, для вставки в крышу жилого дома сазе используются монолитные листы материала, так как они имеют достаточно большую толщину и вполне способны заменить привычное остекление.

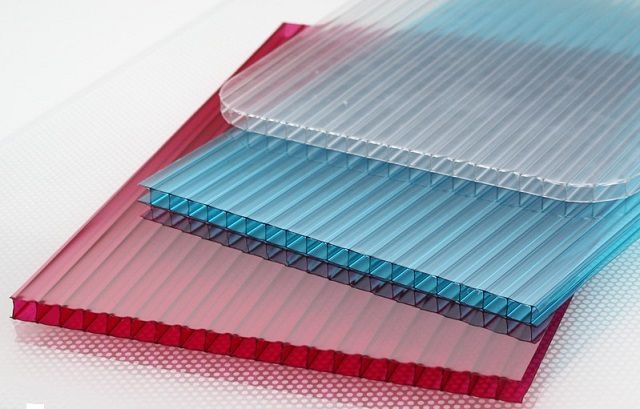

Для изготовления теплиц, навесов, козырьков и беседок чаще всего используется сотовый и волнистый пластиковый шифер.

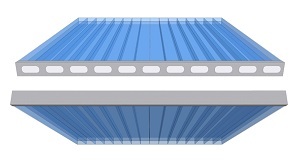

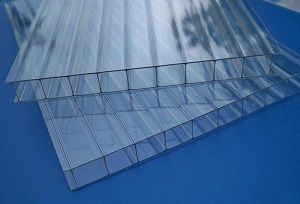

сотовый поликарбонат

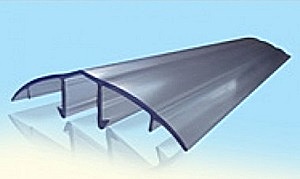

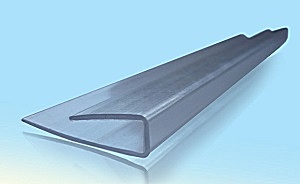

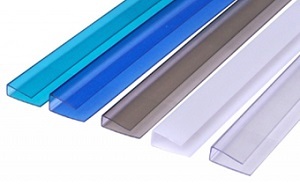

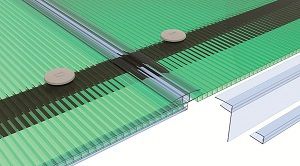

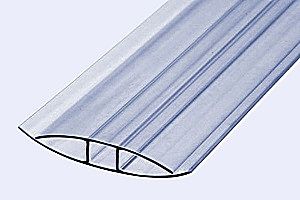

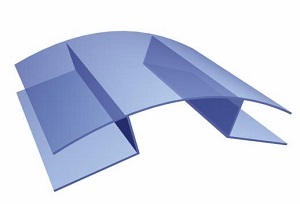

Сотовые листы поликарбоната соединяются между собой предусмотренными для этой цели профильными элементами, а волнистые укладываются внахлест на одну волну.

Шифер из этого пластика имеет свои преимущества над другими аналогичными покрытиями. К таким достоинствам относят:

— Высокую стойкость к механическим воздействиям. Поликарбонат выдерживает падение на него тяжелых предметов, и при правильно устроенной стропильной системе способен выдержать вес одного человека, что очень важно для удобства монтажа и ремонтных работ на кровле.

— Поликарбонат – самый стойкий из всех видов пластикового шифера к ультрафиолетовому излучению, так как не теряет своего первоначального вида под его воздействием в течение 8÷10 лет.

— Волнистые и сотовые листы отличаются небольшой массой. Так, волнистый лист площадью в 1 м² весит всего 1,15÷1,2 кг при толщине 0,9÷1 мм.

Видео: полезная информация о профилированном поликарбонате

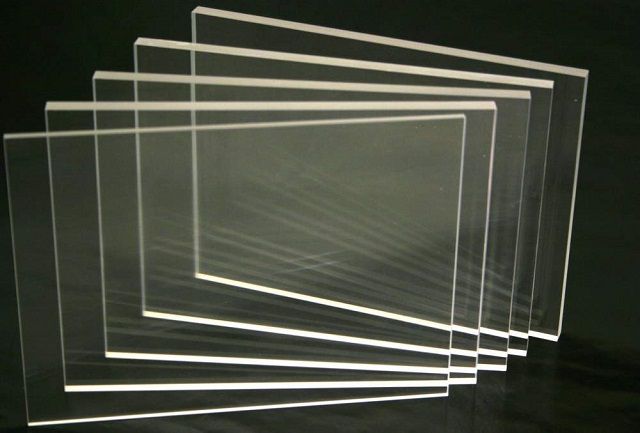

Шифер из оргстекла

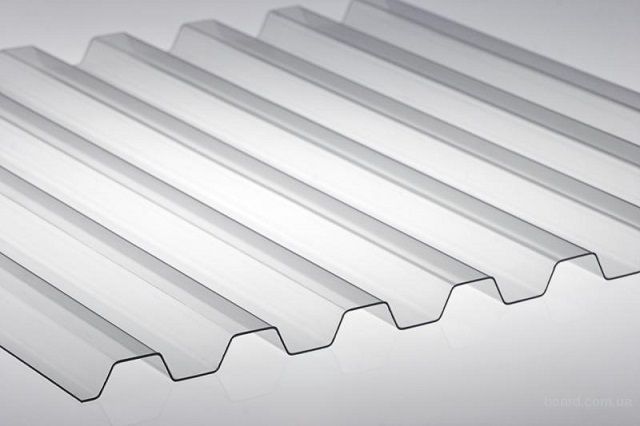

Акриловое оргстекло производится в монолитных и волнистых листах, с синусоидальными и трапециевидными волнами. Акриловый шифер обладает глянцевой поверхностью, он хорошо рассеивает солнечный свет и поглощает шум. Монолитные листы отлично подходят, как вставки в мансардную крышу жилых строений, а гофрированный вариант используется для крыш легких построек, навесов, крыш балконов и т.д.

Толщина шиферных листов чаще всего составляет 1÷1,2 мм, а монолитных от 1 и до 24 мм.

Длина листов шифера может составлять 4000, 6000 и 12000 мм, но для комфортной транспортировки их стандартный размер обычно в длину не превышает 2050÷3050 мм. Материал устойчив к деформациям и ломкости, даже при влиянии на него ультрафиолетовых лучей и других природных факторов, а также к химическим неорганическим воздействиям.

Акриловый шифер имеет достаточно высокую ударостойкость, и может использоваться при температурах -40 до +80 ˚С.

Очень важным качеством является экологичность материала. На протяжении всего времени эксплуатации он не выделяет токсичных веществ и абсолютно безопасен для здоровья человека. Недостаток материала – неустойчивость ко многим органическим растворителям.

Шифер из стеклопластика

Стеклопластик производится из полиэфирной смолы, обеспечивающей стойкость материала к агрессивным атмосферным воздействиям, и стекловолокон, которые придают листам особую прочность. Благодаря своим составляющим, стеклопластик имеет высокую термостойкость и морозостойкость – температура его эксплуатации может варьироваться от -40 до +140˚С.

Стеклопластик производится в листах и рулонах, поэтому можно выбрать удобную для монтажа форму изготовления.

Материал имеет низкую теплопроводность, поэтому шифер из него отлично подходит для обустройства крыш оранжерей, птичников, теплиц и парников. Разнообразие цветовой гаммы стеклопластика позволяет использовать этот материал в качестве декоративного, применяя его для сооружения беседок, крыш балконов и других построек хозяйственного или бытового назначения.

Стандартный размер рулона 2,5×20, 2×20, 1,5×20 м. Толщина кровельного материала может составлять от 0,8 до 2 мм.

Стеклопластик легок по весу. Так, лист размером 3000×1000 мм весит всего 3,5 кг, что значительно облегчает его подъем на высоту и проведение монтажа.

Производители дают гарантию на стеклопластиковую кровлю до 10 лет.

Монтаж прозрачного шифера

Монтаж пластикового шифера имеет свои нюансы, которые также необходимо изучить, до начала кровельных работ. Одним из важнейших моментов является основа под закрепление материала – конструкция обрешетки, поэтому стоит соблюдать существующие рекомендации.

Как монтируют волновой прозрачный шифер

Расчет параметров обрешетки

Естественно, прежде всего для укладки любого кровельного материала должна быть подготовлена обрешетка. Чаще всего ее делают их деревянного бруса, располагая поперечные волнам направляющие с определенным шагом. А вот сам шаг зависит и от толщины профилированного листа, и от предполагаемой нагрузки на кровлю.

Рекомендуемый, рассчитанный специалистами шаг обрешетки под волновой прозрачный шифер указан в таблице:

Теперь осталось решить, какова будет нагрузка на кровлю. Это показатель складывается от возможной снеговой и ветровой нагрузки, которые, в свою очередь, зависят от региона строительства, конкретного места расположения здания или сооружения, и от крутизны ската. Очевидно, что чем больше крутизна ската, тем меньшее воздействие будет оказывать снеговая нагрузка, но при одновременном увеличении значимости ветровой.

Существует специальный алгоритм расчета нагрузки на кровельное покрытие. Он содержит несколько формул и немало таблиц с фиксированными значениями и различными поправочными коэффициентами. Но чтобы упростить читателю задачу, нами составлен специальный калькулятор, который позволит быстро и со вполне допустимой, очень небольшой погрешностью вычислить планируемую нагрузку буквально за несколько минут.

Калькулятор расчета нагрузки на кровлю

Итак, для начала следует определить к какой зоне по снеговой и ветровой нагрузке относится район ведения строительства. Сделать это – несложно, используя размещенные ниже карты-схемы территории России.

Остальные параметры – угол ската, степень открытости территории, высота здания – все несложно определить по месту.

При определении степени открытости участка строительства (зоны «А», «Б» и «В») следует иметь в виду, что характерные искусственные или естественные преграды для ветра должны располагаться не далее, чем в окружности, очерченной с радиусом 30×h, где h – это высота кровли над уровнем земли.

Имея на руках все перечисленные данные, можно вносить их в калькулятор и получать рассчитанное значение суммарного давления на кровлю:

Перейти к расчётам

Теперь, когда значения получены, можно по таблице определить шаг поперечных брусьев обрешетки и переходить к монтажу кровельного покрытия.

Монтаж кровли из волнового прозрачного шифера

Пошаговая инструкция монтажа прозрачного шифера на обрешетку стропильной системы отражена в таблице:

Иллюстрация	Краткое описание выполняемой операции
	Для обустройства обрешетки под установку пластикового шифера на скатную крышу потребуется брус сечением 30×40, 40×40 мм и больше. Брус закрепляется к стропилам с помощью гвоздей или саморезов — на каждый соединительный узел потребуется два крепежных элемента. Перед закреплением деревянные детали обрешетки рекомендовано обработать составами с антипиреновыми и антисептическими свойствами, которые защитят древесину от вредных насекомых и плесени, а также снизят горючесть материала. Шаг обрешетки для волнового прозрачного шифера должен составлять 500÷600 мм. Можно сделать его и более частым, но в этом случае снизится интенсивность освещенности помещений. Первый брус обрешетки закрепляется на стропилах с отступом от карниза примерно на 50 мм. Если по каким-либо причинам в качестве основы под прозрачный шифер используется металлическая конструкция, то места соприкосновения кровельного материала с металлом рекомендовано обвернуть алюминиевой фольгой.
	Если все покрытие будет состоять из отдельных листов кровельного материала, то они укладываются по представленной на иллюстрации схеме, внахлест по горизонтали не менее чем на 200÷250 мм. Материал монтируются от карниза вверх к коньку, методом «зигзаг», то есть середина каждого листа верхнего ряда укладываются на стык листов нижнего.
	Крепежные винты вкручиваются в гребень волны шифера. Чтобы в пластике не образовалась трещина от металлического винта, сначала необходимо просверлить в шифере отверстие с помощью дрели или шуруповерта. Отверстие должно быть больше винтовой части крепежного элемента на 2÷2,5 мм.
	Для создания максимальной жесткости в местах крепления листов к обрешетке, и во избежание деформации шифера при перетяжке крепежа, под волну устанавливаются специальные подставки с уже готовым отверстием под винт. Подставки изготавливаются двух конфигураций — под синусоидальную волну, а также под трапециевидную.
	Для закрепления пластикового шифера используются специальные винты с гидроизоляционной резиновой прокладкой и металлической шайбой, которые в комплексе создадут надежное покрытие для просверленного отверстия. Винты вкручивается с шагом в три-четыре волны в средней части кровли и через одну волну — на коньковом и карнизном брусе.
	Крепление прозрачного шифера по краю необходимо производить, отступив от него как минимум 50 мм. При покупке материалов на стандартный лист пластикового шифера нужно предусмотреть 18÷20 штук специальных кровельных винтов. Если монтируется козырек, то расстояние между ним и стеной дома должно составлять не менее 3÷4 мм. Затем, этот зазор закрывается герметизирующим составом – такая предосторожность необходима для компенсации теплового расширения материала.
	Ровные края закрепленного шифера (так же, как и сотового поликарбоната) оформляется специальными торцевыми профилями, которые придадут конструкции завершенность и защитят края от разрушения.

Особенности монтажа кровли из сотового поликарбоната

Далее есть смысл рассмотреть особенности монтажа сотового поликарбоната, так как его также очень часто называют прозрачным шифером. Установка такого покрытия выглядит несколько сложнее, чем закрепление волнового кровельного материала.

Для начала, опять же, определяемся с шагом необходимой обрешетки. Расчет суммарного давления на кровлю – ничем не отличается от того, что приведен выше.

Расположенная ниже таблица приводит рекомендуемые параметры несущей конструкции под сотовый поликарбонат, где ширина шагов между элементами имеет буквенное обозначение: А — по горизонтали (стропила), В — по скату (обрешетка).

Нюансы монтажных работ при установке сотового поликарбоната:

Иллюстрация	Краткое описание выполняемой операции
	Перед монтажом на скатную крышу, каждую панель сотового поликарбоната необходимо подготовить. Для этого их торцевые части заклеиваются — нижний край перфолентой, которая дает возможность отведения конденсата изнутри панелей, а верхний край — сплошной алюминиевой лентой, защищающей зазоры от прямого попадания внутрь осадков или грязи.
	Схема закрепление сотового, а также монолитного поликарбоната выглядит следующим образом: 1. Сам кровельный материал (сотовый или монолитный поликарбонат). 2. Элемент обрешетки конструкции стропильной системы. 3. Торцевой профиль, который не только придает конструкции завершенность и эстетичность, но и защищает зазоры сотового материала кровельного материала от попадания в них влаги и мусора. 4. Перфолента, для сохранения возможности отведения влаги изнутри панелей, она необходима только для сотового поликарбоната, для сторон по низу ската кровли.. 5. Термошайба, которая способствует сохранению материала в целости при термическом расширении, а также не дает шляпке металлического крепежного элемента вдавиться в кровельный материал и повредить его поверхность.
	Соединение отдельных панелей поликарбоната между собой происходит с помощью специальных профилей, которые производятся для всего диапазона толщин материала. Таблица существующих профилей и их размеров, а также некоторые нюансы их монтажа — представлены ниже.
	Монтаж этого материала производится наружу той стороной, которая имеет защитный слой, стойкий к ультрафиолетовым лучам, иначе поликарбонат прослужит недолго. Определяется нужная сторона тем, что на нее нанесены надписи и логотипы производителя, которые снимаются после фиксации материала на обрешетку.

Таблица основных профилей, применяемых для монтажа сотового или монолитного поликарбоната и оргстекла:

Наименование профиля	Внешний вид профиля	Для соединения панелей, имеющих толщину, мм	Стандартная длина профиля, мм	Предназначение профиля
UP — торцевой профиль		4,6,8,10	2100	Защита торцевых сторон панелей СПК от влаги и грязи.
HP — неразъемный соединительный профиль		4,6,8,10	6000	Для соединения панелей СПК с закреплением их в конструкции.
HCP — разъемный соединительный профиль — база		6,8,10,16	6000	Соединение панелей СПК с закреплением их в конструкции. Профиль состоит из двух частей — база и крышка.
HCP — разъемный соединительный профиль — крышка		6,8,10,16	6000	Соединение панелей СПК с закреплением их в конструкции.
Неразъемный коньковый профиль		6,8,10,16	6000	Стыковка на коньке панелей, расположенных на разных скатах кровельной системы.

Чтобы правильно выполнить монтаж поликарбоната на обрешетку, параметры которой представлены выше, необходимо ознакомиться с нюансами использования соединительных профилей.

• Торцевой профиль имеет короткую и длинную сторону. Более короткая должна находиться сверху панели, так как на нее нанесен защитный UV-слой.
• Неразъемные стыковочные профили (HP), рассчитанные на толщину листа в 4,6,8,10 мм, не обеспечат надежного крепления панелей и герметизации стыка между ними, так как они не предназначены для фиксации листов к обрешетке. Поэтому их используют для стыковки панелей, устанавливаемых вертикально, например, при монтаже стен беседок, перегородок или изгородей.
• Разъемные профили для панелей толщиной в 8,10,16 мм предназначены для обеспечения надежного закрепления и герметизации стыков между плитами материала, позволяют обойтись без традиционных крепежных элементов. Но при их использовании ширина кровельной панели не должна быть больше 700÷1050 мм с толщиной в 8÷10 мм и 1200÷1400 мм при толщине плиты в 16 мм.
• Коньковый профиль обеспечивает стыку элегантный внешний вид и позволяет установить листы под определенным углом.

Прозрачная вставка в крыше

Еще одним вариантом монтажа прозрачной кровли в дачных домиках, оранжереях и теплицах – это закрепление ее на отдельном участке крыши. Обычно это делается на южном скате крыши строения, чтобы солнце как можно дольше попадало через своеобразное большое окно в кровле.

Закрепление панелей или листов в этом случае отличается от полного покрытия скатов прозрачной кровлей весьма незначительно, но имеет некоторые нюансы, связанные с совмещением покрытий, изготовленных из разных материалов.

Иллюстрация	Краткое описание выполняемой операции
	При обустройстве прозрачной вставки в скат крыши, обрешетку необходимо рассчитывать не только под прозрачный материал, но и под тот, с которым он будет скомбинирован. В той ситуации, если рядом с прозрачным материалом будут уложены листы, совпадающие с ним по размеру, то обрешетка на всей поверхности будет одинаковой. Если же листы или штучные элементы основного кровельного покрытия будет меньше, или особенности их монтажа предполагают свою обрешетку, то придется на область его установки закрепить дополнительные каркасные детали, шаг между которыми уже определяется так, как для всей кровли. Например, если вокруг прозрачного шифера планируется настелить мягкую кровлю, то придётся делать сплошную обрешетку — крепить фанерные листы. В остальном установка стропил и обрешетки происходит таким же образом, как если бы монтаж производился на весь скат конструкции.

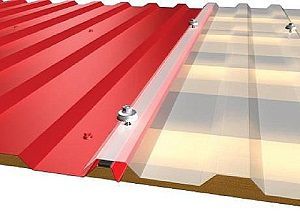

	Очень важным моментом является стыковка двух разных кровельных материалов. Если выбирается профнастил с такими же по размеру трапециевидными или синусоидными волнами, как и прозрачный шифер, то особых проблем со стыковкой листов не будет. В этом случае, прозрачный материал волной накладывается сверху волны профнастила и закрепляется винтами с резиновыми прокладками и шайбой. Дополнительно, на гребень волны профнастила можно нанести слой герметика, который создаст надежную гидроизоляционную прокладку.

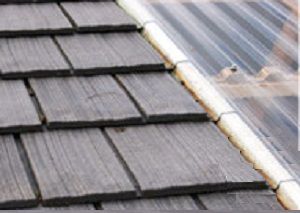

	В том же случае, когда кровельные покрытия имеют разные рельефные рисунки, совместить их будет уже существенно сложнее. Так, если планируется сделать прозрачную вставку в центральной части ската крыши, то сначала монтируется нижний ряд основного кровельного материала, который закроет карнизный край крыши. Далее, укладывается и закрепляется нижний ряд прозрачного шифера (или же это может быть цельный лист), и он должен быть уложен внахлест на нижний ряд непрозрачного основного кровельного материала, с заходом на него не менее, чем 250÷300 мм. Боковые стороны вставки закрепляются к обрешетке и прижимаются сверху бруском, обработанным водоотталкивающими составами. Эта деталь послужит основой для закрепления основного непрозрачного материала по бокам прозрачной вставки.
	Верхнюю сторону вставки можно оформить по-разному, в зависимости от того будет ли она расположена ниже конька крыши или проходить по нему. Если вставка будет начинаться от конька, то прозрачный шифер фиксируется на коньковой доске и обрешетке, затем сверху прижимается деревянным бруском, который закрепляется саморезами.

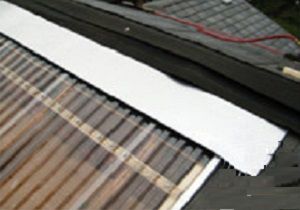

	Сверху стык сначала покрывается гидроизоляционным материалом, а по завершении кровельных работ, конек крыши закрывается специальным металлическим или пластиковым элементом. В случае, если над вставкой будет расположен ряд другого кровельного материала, то его укладывают внахлест на прозрачную часть крыши на 150÷200 мм.

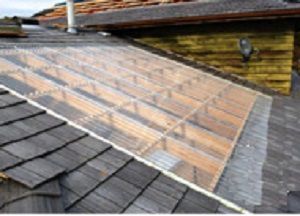

	Следующим шагом монтируется основной плотный кровельный материал, который обрамит прозрачный шифер по бокам. Его укладывают и закрепляют на брус, закрепленный по бокам прозрачной вставки. Для надежности брус можно дополнительно гидроизолировать кровельной лентой, подобрав ее по цвету.

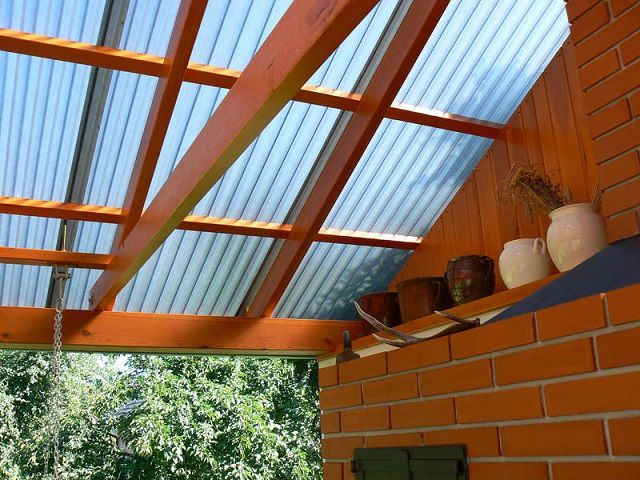

	Изнутри прозрачная вставка будет выглядеть примерно так, если такую конструкцию обустроить в мансардной крыше или в чердачном помещении, при условии, что оно будет иметь достаточную высоту.
	Завершающим этапом идет установка конькового элемента. Его закрепляют с помощью гвоздей или саморезов.

Представленные в продаже бренды прозрачного шифера

Заслуживает внимания и вопрос о наиболее популярных брендах прозрачного шифера, которые представлены на российском рынке. Поставщиками этих кровельных материалов выступают отечественные и зарубежные производители:

• «Юг-Ойл-Пласт» (Россия) производит прозрачный шифер из поликарбоната толщиной от 0,8 до 1,5 мм, стандартный размер листов 1050×2000 мм. Листы большей длины могут быть изготовлены на заказ. Профиль изготавливается с синусоидальными и трапециевидными волнами высотой 18 и 36 мм.
• Концерн «Палрам» (Израиль) и торговая марка «Borrex» изготавливают прозрачный шифер и все необходимые комплектующие к нему (в том числе планки примыкания и коньковые элементы) из поливинилхлорида и поликарбоната. Десять различных размеров волн, с шириной листов 1260 мм, а длиной от 2000 до 6000 мм.
• «Salux» (Германия) производит современный универсальный материал, который подходит для создания разнообразных архитектурных конфигурации и строительства. Шифер изготавливается из поливинилхлорида в следующих размерах:

— шифер с трапециевидными волнами «Salux» W Trapez 70/18  0,8 × 1090 × 2000 мм – прозрачный, бронзовый и голубой;

— шифер с синусоидальными волнами «Salux» W Sinus 76/18  0,8 × 900 × 2000 мм — прозрачный и бронзовый.

Этим ассортимент не ограничивается – помимо указанных, наиболее распространенных вариантов прозрачного шифера «Salux», в строительных магазинах можно найти и те, что представлены в данной таблице.

На российском рынке также представлена продукция и других производители — это «PALRUF» — ПВХ-лист (Украина), «SUNTUF» — поликарбонат (Израиль), «SUNTOP» — поликарбонат (Китай), «Ondex» — ПВХ-лист (Франция) и многие другие.

Благодаря широкому ассортименту этого кровельного материала, вполне можно выбрать наиболее подходящий по эксплуатационным характеристикам, по гармоничному сочетанию с общим оформлением дома и участка, по доступности технологии самостоятельного монтажа.

В разговорной речи нередко шифером называют все волнистые кровельные листы, только при этом уточняют, как он выглядит и из какого материала он изготовлен. В последнее время все чаще на загородных дачных участках, а также в городских частных домах, можно увидеть крыши веранд, беседок, навесов над автомобильной площадкой из прозрачного шифера, а также оригинальные светопропускающие вставки в кровлях, выполненные из того же материала.

Поэтому прозрачный шифер: разновидности и инструкция по монтажу, интересуют многих владельцев загородных участков, которые только начинают заниматься планировкой построек, или же решили провести их реконструкцию.

Прозрачный кровельный материал изготавливается из поливинилхлорида, оргстекла, стеклопластика или поликарбоната. Все эти полимеры имеют собственные положительные и отрицательные стороны, а также свои преимущества по сравнению с другими традиционными кровельными покрытиями. Так как эта разновидность строительных материалов пока что остается для многих неизведанной новинкой, то перед ее покупкой совершенно справедливо возникает масса вопросов и о характеристиках, и об особенностях проведения кровельных работ.

Области использования прозрачного шифера

Прозрачный кровельный материал может быть использован довольно разнообразно. И чтобы убедиться, что он способен быть не только функциональным покрытием, но и придавать особую эстетичность любому строению, стоит для начала рассмотреть несколько вариантов его применения.

• Прозрачный шифер часто применяют для покрытия крыш отдельных помещений общественных зданий и сельскохозяйственных конструкций. Материал монтируется полностью на всю кровлю или из него делаются вставки, которые служат для освещения внутренних помещений, не имеющих окон, что помогает значительно сэкономить на электроэнергии.

• Применяют его для покрытия арочных конструкций в птицеводческих хозяйствах, тепличных комплексах, а также ангарах и строительных складах.

• Все чаще прозрачный шифер в комплексе с другими материалами применяется для устройства заборов. Например, на данном фото представлена конструкция из прозрачного тонированного материала, защищенная с наружной стороны сеткой-рабицей. Эта легкая постройка смотрится достаточно эстетично, но в то же время она вполне надежна, так как ее непросто преодолеть злоумышленнику незаметно для хозяев.

• Из прозрачного шифера получается отличный навес над автомобильной стоянкой – такая постройка обойдется гораздо дешевле капитального гаража. Тем более что при желании ее вполне можно использовать, как беседку, установив под крышей стол, кресла или лежак.

• Покрытие этим материалом беседок, террас и веранд все чаще входит в ландшафтный дизайн, так как добавляет в него эксклюзивности и эстетичности. Кроме этого, прозрачная крыша помогает сэкономить на электроэнергии, так как под ней весь световой день будет светло.

• Домашние теплицы и парники, полностью построенные из листов прозрачного шифера или с кровлей из подобного материала отлично функционируют не только в весенний период, но даже зимой. Все оттого, что материал хорошо удерживает тепло внутри строения и не пропускает ветер, а естественное освещение поступает внутрь в течение всего светового дня.

• Для защиты бассейна от ветра, ультрафиолетовых лучей, пыли и листьев деревьев прозрачный шифер является оптимальным вариантом. Он гармонично смотрится с водяной гладью на фоне природных пейзажей, а главное – бассейн — можно летом использовать в любую погоду.

• Этот материал стал очень популярен для монтажа козырьков над входными дверями, а также для формирования фигурных крыш над террасами. Все это благодаря легкому весу, оригинальному внешнему виду и возможностям создавать конструкции различных форм.

Выше были перечислены основные области применения пластикового прозрачного шифера, но кроме этого, им покрывают зимние сады и балконы, устраивают из него перегородки внутри помещений, навесы над территорией двора и многое другое.

Достоинства и недостатки прозрачного шифера

Бегло ознакомившись с областями применения этого относительно нового современного покрытия, можно прийти к выводу, что он обладает многочисленными положительными качествами. Тем не менее, не лишен он и специфических недостатков. Обо всех этих «полярных» качествах также необходимо обязательно получить информацию, чтобы иметь представление, как материал поведет себя при воздействии на него различными внешними факторами.

Достоинства прозрачного шифера

К положительным качествам этого материала бесспорно можно отнести следующее:

• Прочность

Прозрачные современные пластики, предназначенные для монтажа кровли, установки стен и перегородок, рассчитаны на наружное применение, поэтому они обладают высокой ударостойкостью и превосходят по этому качеству стекло в десятки раз. Вследствие сказанного, пластиковый шифер можно назвать абсолютно безопасным в эксплуатации материалом. Так, например, при падении на такую крышу града, он, в худшем случае, оставит на ее поверхности трещину, а вот стекло может разлететься вдребезги и просыпаться на голову тех, кто будет находиться внутри, скажем, теплицы или беседки.

• Светопроницаемость

Прозрачность кровли дает возможность добиться максимального дневного освещения под крышей, что особенно важно, если она устраивается над теплицей, зимним садом или в птичниках. Не помешает хорошее освещение и для беседки, мастерской или балкона, так как благодаря прозрачному покрытию не придется лишний раз включать искусственный свет, что значительно снизит траты на электроэнергию.

• Экологическая чистота материала

Экологическая чистота материала — это одно из важнейших качеств подобных кровельных покрытий. В процессе эксплуатации и под влиянием внешних факторов, пластиковый шифер не начинает выделять вредных для человека или окружающей среды веществ. В отличие от него, традиционная асбестоцементная кровля со временем становится опасной для здоровья человека. Характерно, что начиная с 2005 года асбестосодержащие материалы вообще запрещены для использования в европейских странах.

• Стойкость к ультрафиолетовому излучению

Стойкость к ультрафиолету — это также не менее важное достоинство прозрачного кровельного покрытия. Оно пропускает солнечные лучи через себя, не поглощая их, поэтому меньше подвержено разрушению от ультрафиолетового излучения, которое вполне можно назвать основным врагом большинства иных кровельных покрытий.

Прозрачная кровля практически не нагревается и не накапливает тепло, так как не поглощает тепловых лучей. В отличие от него, металлические кровли, а также традиционный шифер сильно нагреваются, а затем, с наступлением вечера и снижением атмосферной температуры, начинают отдавать тепло внутрь помещений.

• Гибкость прозрачного шифера

Гибкость, которой обладает прозрачный полимерный шифер, дает возможность проектировать и проводить монтаж сложных конструкций крыш — это могут быть арка, полуарка, купол, трапеция и другие, еще более замысловатые конструкции, состоящие из нескольких геометрических форм.

<>

Прозрачная кровля не только выглядит воздушной, но и имеет совсем небольшой вес, поэтому практически не дает нагрузки на фундамент и стены строения, что является её явным преимуществом над другими кровельными материалами.

• Эстетичность прозрачного покрытия

Эстетичность — это бесспорное качество светопроницаемого шифера. С применением этого материала получаются удивительно красивые веранды, навесы и беседки, не хуже выглядят и теплицы, установленные на участке. Такие сооружения могут стать отличным дополнением дизайнерского оформления участка в определенном стиле.

• Стойкость к перепадам температур

К достоинствам подобного светопроницаемого шифера можно отнести и его выносливость к низким и высоким температурам, а также к их резким перепадам. Так, кровельный пластик рассчитан на использование в температурном диапазоне от -50 до +120 градусов, что говорит о том, что он может быть использован в почти что в любом российском регионе, за исключением лишь отдельных «полюсов холода».

Недостатки прозрачного шифера

Недостатками применения прозрачного шифера для конструкции крыши частного дома можно назвать следующие моменты:

• Сложность работ. Монтаж пластиков на стропильной системе нужно проводить с особой осторожностью, так как любой из них не рассчитан на слишком большую точечную, нераспределенную нагрузку. Поэтому для работы потребуются специальные настилы или леса.
• Пластиковое прозрачное покрытие совместимо далеко не со всеми кровельными материалами и стропильными системами. Поэтому к «минусам» этих материалов относят ограниченность их применения.

Тем не менее, явно напрашивается вывод, что материал, при качественном монтаже и правильном использовании, имеет гораздо больше достоинств, нежели отрицательных качеств.

Кроме общих «плюсов» и «минусов» прозрачного шифера, для правильного выбора под конкретное применение, необходимо иметь представление о качествах разновидностей этого материала. И начать нужно с общих характеристик, которые свойственны  всем прозрачным пластикам.

Формы выпуска прозрачных кровельных покрытий

Достаточно широкий ассортимент предлагаемого в продаже прозрачного материала также вполне можно отнести к его положительным качествам. Об этом тоже необходимо получить информацию, чтобы правильно определиться с выбором.

• Разнообразие цветов

Прозрачный шифер имеет достаточно много расцветок, что позволяет подобрать нужный вариант для конкретного строения. Он производится в следующей цветовой гамме:

— прозрачный, бесцветный;

— белый;

— цветной – цвет шифера может быть чистым или смешанным, таким как бирюзовый, бежевый, молочный, бронзовый и т.д.

Если для парников используется бесцветный прозрачный шифер, то для других построек вполне возможно применение различных цветовых вариантов.

Цвет выбираемого шифера для козырька, веранды, террасы или ограждения должен органично сочетаться с оформлением стен фасада дома. Поэтому, если не найден идеально подходящий оттенок, то можно выбрать нейтральный, например, дымчатый или бронзовый.

• Уровень светопроницаемости

Кроме цветового диапазона, пластиковый шифер подразделяется и по уровню светопроницаемости:

— Полностью прозрачный, имеющий 92?95% светопроницаемости. Он вполне может быть сравним со стеклом, поэтому его применяют для помещений, требующих повышенного освещения.

— Полупрозрачный материал имеет 55?75% светопроницаемости. За ним просматриваются контуры отдельных предметов, но рассмотреть их как следует не удастся.

— Матовый шифер имеет самый низкий процент прозрачности, поэтому практически не пропускает света. Но зато он отличается самой интенсивной окраской.

— Непрозрачный материал полностью светонепроницаем.

• Конфигурация профиля листа

Пластиковый шифер может выглядеть по-разному, и во многом его вид зависит от поперечного сечения — оно может иметь разные формы и размеры:

— волнистую форму, в виде плавных синусоидальных волн;

— трапециевидные волны имеют четкие границы волн, как у большинства типов металлического профнастила;

— ровные листы подразделяются на монолитные и сотовые варианты.

Таблица типов волн по размеру и цвету:

Конфигурация волны	Волна (длина, мм /высота, мм)	Длина листа, мм	Ширина листа, мм	Толщина, мм	Цвет материала
	146/48	2000	1090	1,1?1,3	Прозрачный
	94/34	2000	900	1	Красный Зеленый Желтый Синий Коричневый Черный
	70/18	2000	1090	0.8	Прозрачный Дымчатый Желтый Зеленый Красный Синий
	76/18	2000	900	0.8	Прозрачный Дымчатый
	76/18	2000	1030	2.5	Призма

Здесь нужно отметить, что шифер, имеющий волнистую форму или трапециевидный профиль, имеет намного большую жесткость и прочность по сравнению с ровными листами, поэтому более стойки к ударным и статическим нагрузкам. Благодаря таким конфигурациям с кровли эффективнее отводится вода, оставляя меньше следов от капель.

Производится волнистый шифер в листах и рулонах. Их размеры подбираются в соответствии с имеющимися габаритами скатов крыши. Стандартные параметры листов: 2000?900; 2000?1086; 2200?1140 мм и другие, в зависимости от типа материала и производителя.  Каждый лист шифера обычно имеет 7?12 волн, в зависимости от их ширины и глубины.

Шифер, продаваемый в рулонах, может иметь длину 10, 20, 30 м и ширину в 1,5?3 м. Эти размеры позволяют использовать цельные фрагменты материала для покрытия одного ската крыши в длину или в ширину. Благодаря таким параметрам покрытия, даже на большом по размеру скате крыши значительно сокращается количество стыков листов, а также упрощается и сам процесс монтажа.

Материалы изготовления прозрачного шифера и их характеристики

Итак, прозрачный шифер изготавливается из четырех видов пластика — это поливинилхлорид, стеклопластик, акриловое оргстекло и поликарбонат.

Упрочненный поливинилхлорид (ПВХ)

Листы ПВХ-шифера производятся в прозрачном или цветовом варианте, могут иметь различные размеры и толщину. Материал обладает большим количеством преимуществ, главными из которых являются легкость, прочность и пожаробезопасность.

Шифер из прозрачного поливинилхлорида имеет свойство рассеивать свет, что хорошо подходит для обустройства крыш зимних садов, теплиц, а также балконов.

ПВХ-шифер может иметь трапециевидные и синусоидальные волны, но он не производится в виде ровных листов.

Этот материал может быть двух видов — обычный и армированный с помощью стекловолокна. Второй вариант имеет большую механическую прочность, но меньшую гибкость.

Поливинилхлорид, в отличие от поликарбоната, более стоек к химическим агрессивным веществам. Поэтому он хорошо подойдет для обустройства крыш балконов и навесов над входом в дома, расположенные в промышленных районах, где возможно выпадения пыли с примесью агрессивных элементов или кислотных осадков.

Стандартные размеры для листов ПВХ — это 2000?1090 и 2000?1080 мм с толщиной листа от 2 мм и количеством волн от 5 до 8 штук. Вес листа составляет 2,5?3 кг, что значительно легче любого другого кровельного материала.

На российском рынке этот пластиковый шифер представлен в бесцветном прозрачном виде, а также в голубой, синей, красной, желтой и зеленой палитре. Непрозрачный шифер ПВХ производится в сером и синем цвете.

Шифер из поликарбоната

Из поликарбоната производится три разновидности кровельного материала — это монолитный, сотовый и с синусоидальными волнами. Все они могут быть использованы для обустройства крыши, но каждый из них подходит для конкретного случая. Например, для вставки в крышу жилого дома сазе используются монолитные листы материала, так как они имеют достаточно большую толщину и вполне способны заменить привычное остекление.

Для изготовления теплиц, навесов, козырьков и беседок чаще всего используется сотовый и волнистый пластиковый шифер.

Сотовые листы поликарбоната соединяются между собой предусмотренными для этой цели профильными элементами, а волнистые укладываются внахлест на одну волну.

Шифер из этого пластика имеет свои преимущества над другими аналогичными покрытиями. К таким достоинствам относят:

— Высокую стойкость к механическим воздействиям. Поликарбонат выдерживает падение на него тяжелых предметов, и при правильно устроенной стропильной системе способен выдержать вес одного человека, что очень важно для удобства монтажа и ремонтных работ на кровле.

— Поликарбонат – самый стойкий из всех видов пластикового шифера к ультрафиолетовому излучению, так как не теряет своего первоначального вида под его воздействием в течение 8?10 лет.

— Волнистые и сотовые листы отличаются небольшой массой. Так, волнистый лист площадью в 1 м? весит всего 1,15?1,2 кг при толщине 0,9?1 мм.

Видео: интересная информация и профилированном поликарбонате

Шифер из оргстекла

Акриловое оргстекло производится в монолитных и волнистых листах, с синусоидальными и трапециевидными волнами. Акриловый шифер обладает глянцевой поверхностью, он хорошо рассеивает солнечный свет и поглощает шум. Монолитные листы отлично подходят, как вставки в мансардную крышу жилых строений, а гофрированный вариант используется для крыш легких построек, навесов, крыш балконов и т.д.

Толщина шиферных листов чаще всего составляет 1?1,2 мм, а монолитных от 1 и до 24 мм.

Длина листов шифера может составлять 4000, 6000 и 12000 мм, но для комфортной транспортировки их стандартный размер обычно в длину не превышает 2050?3050 мм. Материал устойчив к деформациям и ломкости, даже при влиянии на него ультрафиолетовых лучей и других природных факторов, а также к химическим неорганическим воздействиям.

Акриловый шифер имеет достаточно высокую ударостойкость, и может использоваться при температурах -40 до +80 ?С.

Очень важным качеством является экологичность материала. На протяжении всего времени эксплуатации он не выделяет токсичных веществ и абсолютно безопасен для здоровья человека. Недостаток материала – неустойчивость ко многим органическим растворителям.

Шифер из стеклопластика

Стеклопластик производится из полиэфирной смолы, обеспечивающей стойкость материала к агрессивным атмосферным воздействиям, и стекловолокон, которые придают листам особую прочность. Благодаря своим составляющим, стеклопластик имеет высокую термостойкость и морозостойкость – температура его эксплуатации может варьироваться от -40 до +140?С.

Стеклопластик производится в листах и рулонах, поэтому можно выбрать удобную для монтажа форму изготовления.

Материал имеет низкую теплопроводность, поэтому шифер из него отлично подходит для обустройства крыш оранжерей, птичников, теплиц и парников. Разнообразие цветовой гаммы стеклопластика позволяет использовать этот материал в качестве декоративного, применяя его для сооружения беседок, крыш балконов и других построек хозяйственного или бытового назначения.

Стандартный размер рулона 2,5?20, 2?20, 1,5?20 м. Толщина кровельного материала может составлять от 0,8 до 2 мм.

Стеклопластик легок по весу. Так, лист размером 3000?1000 мм весит всего 3,5 кг, что значительно облегчает его подъем на высоту и проведение монтажа.

Производители дают гарантию на стеклопластиковую кровлю до 10 лет.

Монтаж прозрачного шифера

Монтаж пластикового шифера имеет свои нюансы, которые также необходимо изучить, до начала кровельных работ. Одним из важнейших моментов является основа под закрепление материала – конструкция обрешетки, поэтому стоит соблюдать существующие рекомендации.

Как монтируют волновой прозрачный шифер
Расчет параметров обрешетки

Естественно, прежде всего для укладки любого кровельного материала должна быть подготовлена обрешетка. Чаще всего ее делают их деревянного бруса, располагая поперечные волнам направляющие с определенным шагом. А вот сам шаг зависит и от толщины профилированного листа, и от предполагаемой нагрузки на кровлю.

Рекомендуемый, рассчитанный специалистами шаг обрешетки под волновой прозрачный шифер указан в таблице:

Теперь осталось решить, какова будет нагрузка на кровлю. Это показатель складывается от возможной снеговой и ветровой нагрузки, которые, в свою очередь, зависят от региона строительства, конкретного места расположения здания или сооружения, и от крутизны ската. Очевидно, что чем больше крутизна ската, тем меньшее воздействие будет оказывать снеговая нагрузка, но при одновременном увеличении значимости ветровой.

Существует специальный алгоритм расчета нагрузки на кровельное покрытие. Он содержит несколько формул и немало таблиц с фиксированными значениями и различными поправочными коэффициентами. Но чтобы упростить читателю задачу, нами составлен специальный калькулятор, который позволит быстро и со вполне допустимой, очень небольшой погрешностью вычислить планируемую нагрузку буквально за несколько минут.

Калькулятор расчета нагрузки на кровлю

Итак, для начала следует определить к какой зоне по снеговой и ветровой нагрузке относится район ведения строительства. Сделать это – несложно, используя размещенные ниже карты-схемы территории России.

Остальные параметры – угол ската, степень открытости территории, высота здания – все несложно определить по месту.

При определении степени открытости участка строительства (зоны «А», «Б» и «В») следует иметь в виду, что характерные искусственные или естественные преграды для ветра должны располагаться не далее, чем в окружности, очерченной с радиусом 30?h, где h – это высота кровли над уровнем земли.

Имея на руках все перечисленные данные, можно вносить их в калькулятор и получать рассчитанное значение суммарного давления на кровлю:

Теперь, когда значения получены, можно по таблице определить шаг поперечных брусьев обрешетки и переходить к монтажу кровельного покрытия.

Монтаж кровли из волнового прозрачного шифера

Пошаговая инструкция монтажа прозрачного шифера на обрешетку стропильной системы отражена в таблице:

Иллюстрация	Краткое описание выполняемой операции
	Для обустройства обрешетки под установку пластикового шифера на скатную крышу потребуется брус сечением 30?40, 40?40 мм и больше. Брус закрепляется к стропилам с помощью гвоздей или саморезов — на каждый соединительный узел потребуется два крепежных элемента. Перед закреплением деревянные детали обрешетки рекомендовано обработать составами с антипиреновыми и антисептическими свойствами, которые защитят древесину от вредных насекомых и плесени, а также снизят горючесть материала. Шаг обрешетки для волнового прозрачного шифера должен составлять 500?600 мм. Можно сделать его и более частым, но в этом случае снизится интенсивность освещенности помещений. Первый брус обрешетки закрепляется на стропилах с отступом от карниза примерно на 50 мм. Если по каким-либо причинам в качестве основы под прозрачный шифер используется металлическая конструкция, то места соприкосновения кровельного материала с металлом рекомендовано обвернуть алюминиевой фольгой.
	Если все покрытие будет состоять из отдельных листов кровельного материала, то они укладываются по представленной на иллюстрации схеме, внахлест по горизонтали не менее чем на 200?250 мм. Материал монтируются от карниза вверх к коньку, методом «зигзаг», то есть середина каждого листа верхнего ряда укладываются на стык листов нижнего.
	Крепежные винты вкручиваются в гребень волны шифера. Чтобы в пластике не образовалась трещина от металлического винта, сначала необходимо просверлить в шифере отверстие с помощью дрели или шуруповерта. Отверстие должно быть больше винтовой части крепежного элемента на 2?2,5 мм.
	Для создания максимальной жесткости в местах крепления листов к обрешетке, и во избежание деформации шифера при перетяжке крепежа, под волну устанавливаются специальные подставки с уже готовым отверстием под винт. Подставки изготавливаются двух конфигураций — под синусоидальную волну, а также под трапециевидную.
	Для закрепления пластикового шифера используются специальные винты с гидроизоляционной резиновой прокладкой и металлической шайбой, которые в комплексе создадут надежное покрытие для просверленного отверстия. Винты вкручивается с шагом в три-четыре волны в средней части кровли и через одну волну — на коньковом и карнизном брусе.
	Крепление прозрачного шифера по краю необходимо производить, отступив от него как минимум 50 мм. При покупке материалов на стандартный лист пластикового шифера нужно предусмотреть 18?20 штук специальных кровельных винтов. Если монтируется козырек, то расстояние между ним и стеной дома должно составлять не менее 3?4 мм. Затем, этот зазор закрывается герметизирующим составом – такая предосторожность необходима для компенсации теплового расширения материала.
	Ровные края закрепленного шифера (так же, как и сотового поликарбоната) оформляется специальными торцевыми профилями, которые придадут конструкции завершенность и защитят края от разрушения.

Особенности монтажа кровли из сотового поликарбоната

Далее есть смысл рассмотреть особенности монтажа сотового поликарбоната, так как его также очень часто называют прозрачным шифером. Установка такого покрытия выглядит несколько сложнее, чем закрепление волнового кровельного материала.

Для начала, опять же, определяемся с шагом необходимой обрешетки. Расчет суммарного давления на кровлю – ничем не отличается от того, что приведен выше.

Расположенная ниже таблица приводит рекомендуемые параметры несущей конструкции под сотовый поликарбонат, где ширина шагов между элементами имеет буквенное обозначение: А — по горизонтали (стропила), В — по скату (обрешетка).

Нюансы монтажных работ при установке сотового поликарбоната:

Иллюстрация	Краткое описание выполняемой операции
	Перед монтажом на скатную крышу, каждую панель сотового поликарбоната необходимо подготовить. Для этого их торцевые части заклеиваются — нижний край перфолентой, которая дает возможность отведения конденсата изнутри панелей, а верхний край — сплошной алюминиевой лентой, защищающей зазоры от прямого попадания внутрь осадков или грязи.
	Схема закрепление сотового, а также монолитного поликарбоната выглядит следующим образом: 1. Сам кровельный материал (сотовый или монолитный поликарбонат). 2. Элемент обрешетки конструкции стропильной системы. 3. Торцевой профиль, который не только придает конструкции завершенность и эстетичность, но и защищает зазоры сотового материала кровельного материала от попадания в них влаги и мусора. 4. Перфолента, для сохранения возможности отведения влаги изнутри панелей, она необходима только для сотового поликарбоната, для сторон по низу ската кровли.. 5. Термошайба, которая способствует сохранению материала в целости при термическом расширении, а также не дает шляпке металлического крепежного элемента вдавиться в кровельный материал и повредить его поверхность.
	Соединение отдельных панелей поликарбоната между собой происходит с помощью специальных профилей, которые производятся для всего диапазона толщин материала. Таблица существующих профилей и их размеров, а также некоторые нюансы их монтажа — представлены ниже.
	Монтаж этого материала производится наружу той стороной, которая имеет защитный слой, стойкий к ультрафиолетовым лучам, иначе поликарбонат прослужит недолго. Определяется нужная сторона тем, что на нее нанесены надписи и логотипы производителя, которые снимаются после фиксации материала на обрешетку.

Таблица основных профилей, применяемых для монтажа сотового или монолитного поликарбоната и оргстекла:

Наименование профиля	Внешний вид профиля	Для соединения панелей, имеющих толщину, мм	Стандартная длина профиля, мм	Предназначение профиля
UP — торцевой профиль		4,6,8,10	2100	Защита торцевых сторон панелей СПК от влаги и грязи.
HP — неразъемный соединительный профиль		4,6,8,10	6000	Для соединения панелей СПК с закреплением их в конструкции.
HCP — разъемный соединительный профиль — база		6,8,10,16	6000	Соединение панелей СПК с закреплением их в конструкции. Профиль состоит из двух частей — база и крышка.
HCP — разъемный соединительный профиль — крышка		6,8,10,16	6000	Соединение панелей СПК с закреплением их в конструкции.
Неразъемный коньковый профиль		6,8,10,16	6000	Стыковка на коньке панелей, расположенных на разных скатах кровельной системы.

Чтобы правильно выполнить монтаж поликарбоната на обрешетку, параметры которой представлены выше, необходимо ознакомиться с нюансами использования соединительных профилей.

• Торцевой профиль имеет короткую и длинную сторону. Более короткая должна находиться сверху панели, так как на нее нанесен защитный UV-слой.
• Неразъемные стыковочные профили (HP), рассчитанные на толщину листа в 4,6,8,10 мм, не обеспечат надежного крепления панелей и герметизации стыка между ними, так как они не предназначены для фиксации листов к обрешетке. Поэтому их используют для стыковки панелей, устанавливаемых вертикально, например, при монтаже стен беседок, перегородок или изгородей.
• Разъемные профили для панелей толщиной в 8,10,16 мм предназначены для обеспечения надежного закрепления и герметизации стыков между плитами материала, позволяют обойтись без традиционных крепежных элементов. Но при их использовании ширина кровельной панели не должна быть больше 700?1050 мм с толщиной в 8?10 мм и 1200?1400 мм при толщине плиты в 16 мм.
• Коньковый профиль обеспечивает стыку элегантный внешний вид и позволяет установить листы под определенным углом.

Прозрачная вставка в крыше

Еще одним вариантом монтажа прозрачной кровли в дачных домиках, оранжереях и теплицах – это закрепление ее на отдельном участке крыши. Обычно это делается на южном скате крыши строения, чтобы солнце как можно дольше попадало через своеобразное большое окно в кровле.

Закрепление панелей или листов в этом случае отличается от полного покрытия скатов прозрачной кровлей весьма незначительно, но имеет некоторые нюансы, связанные с совмещением покрытий, изготовленных из разных материалов.

Иллюстрация	Краткое описание выполняемой операции
	При обустройстве прозрачной вставки в скат крыши, обрешетку необходимо рассчитывать не только под прозрачный материал, но и под тот, с которым он будет скомбинирован. В той ситуации, если рядом с прозрачным материалом будут уложены листы, совпадающие с ним по размеру, то обрешетка на всей поверхности будет одинаковой. Если же листы или штучные элементы основного кровельного покрытия будет меньше, или особенности их монтажа предполагают свою обрешетку, то придется на область его установки закрепить дополнительные каркасные детали, шаг между которыми уже определяется так, как для всей кровли. Например, если вокруг прозрачного шифера планируется настелить мягкую кровлю, то придётся делать сплошную обрешетку — крепить фанерные листы. В остальном установка стропил и обрешетки происходит таким же образом, как если бы монтаж производился на весь скат конструкции.
	Очень важным моментом является стыковка двух разных кровельных материалов. Если выбирается профнастил с такими же по размеру трапециевидными или синусоидными волнами, как и прозрачный шифер, то особых проблем со стыковкой листов не будет. В этом случае, прозрачный материал волной накладывается сверху волны профнастила и закрепляется винтами с резиновыми прокладками и шайбой. Дополнительно, на гребень волны профнастила можно нанести слой герметика, который создаст надежную гидроизоляционную прокладку.
	В том же случае, когда кровельные покрытия имеют разные рельефные рисунки, совместить их будет уже существенно сложнее. Так, если планируется сделать прозрачную вставку в центральной части ската крыши, то сначала монтируется нижний ряд основного кровельного материала, который закроет карнизный край крыши. Далее, укладывается и закрепляется нижний ряд прозрачного шифера (или же это может быть цельный лист), и он должен быть уложен внахлест на нижний ряд непрозрачного основного кровельного материала, с заходом на него не менее, чем 250?300 мм. Боковые стороны вставки закрепляются к обрешетке и прижимаются сверху бруском, обработанным водоотталкивающими составами. Эта деталь послужит основой для закрепления основного непрозрачного материала по бокам прозрачной вставки.
	Верхнюю сторону вставки можно оформить по-разному, в зависимости от того будет ли она расположена ниже конька крыши или проходить по нему. Если вставка будет начинаться от конька, то прозрачный шифер фиксируется на коньковой доске и обрешетке, затем сверху прижимается деревянным бруском, который закрепляется саморезами.
	Сверху стык сначала покрывается гидроизоляционным материалом, а по завершении кровельных работ, конек крыши закрывается специальным металлическим или пластиковым элементом. В случае, если над вставкой будет расположен ряд другого кровельного материала, то его укладывают внахлест на прозрачную часть крыши на 150?200 мм.
	Следующим шагом монтируется основной плотный кровельный материал, который обрамит прозрачный шифер по бокам. Его укладывают и закрепляют на брус, закрепленный по бокам прозрачной вставки. Для надежности брус можно дополнительно гидроизолировать кровельной лентой, подобрав ее по цвету.
	Изнутри прозрачная вставка будет выглядеть примерно так, если такую конструкцию обустроить в мансардной крыше или в чердачном помещении, при условии, что оно будет иметь достаточную высоту.
	Завершающим этапом идет установка конькового элемента. Его закрепляют с помощью гвоздей или саморезов.

Представленные в продаже бренды прозрачного шифера

Заслуживает внимания и вопрос о наиболее популярных брендах прозрачного шифера, которые представлены на российском рынке. Поставщиками этих кровельных материалов выступают отечественные и зарубежные производители:

• «Юг-Ойл-Пласт» (Россия) производит прозрачный шифер из поликарбоната толщиной от 0,8 до 1,5 мм, стандартный размер листов 1050?2000 мм. Листы большей длины могут быть изготовлены на заказ. Профиль изготавливается с синусоидальными и трапециевидными волнами высотой 18 и 36 мм.
• Концерн «Палрам» (Израиль) и торговая марка «Borrex» изготавливают прозрачный шифер и все необходимые комплектующие к нему (в том числе планки примыкания и коньковые элементы) из поливинилхлорида и поликарбоната. Десять различных размеров волн, с шириной листов 1260 мм, а длиной от 2000 до 6000 мм.
• «Salux» (Германия) производит современный универсальный материал, который подходит для создания разнообразных архитектурных конфигурации и строительства. Шифер изготавливается из поливинилхлорида в следующих размерах:

— шифер с трапециевидными волнами «Salux» W Trapez 70/18  0,8 ? 1090 ? 2000 мм – прозрачный, бронзовый и голубой;

— шифер с синусоидальными волнами «Salux» W Sinus 76/18  0,8 ? 900 ? 2000 мм — прозрачный и бронзовый.

Этим ассортимент не ограничивается – помимо указанных, наиболее распространенных вариантов прозрачного шифера «Salux», в строительных магазинах можно найти и те, что представлены в данной таблице.

На российском рынке также представлена продукция и других производители — это «PALRUF» — ПВХ-лист (Украина), «SUNTUF» — поликарбонат (Израиль), «SUNTOP» — поликарбонат (Китай), «Ondex» — ПВХ-лист (Франция) и многие другие.

Благодаря широкому ассортименту этого кровельного материала, вполне можно выбрать наиболее подходящий по эксплуатационным характеристикам, по гармоничному сочетанию с общим оформлением дома и участка, по доступности технологии самостоятельного монтажа.

Сегодня мы хотим рассказать о довольно новом в нашей стране строительном материале, к которому «прилипло» наименование «прозрачный шифер». Почему прилипло? Да потому, что этот материал с шифером ничего общего не имеет, кроме своей формы.

Прозрачный шифер: достоинства и недостатки

После своего появления в российских строительных магазинах прозрачный шифер стал массового использоваться для покрытия сооружений различного назначения: теплиц, зимних садов, беседок, хозпостроек. Из него сооружают навесы, его встраивают в крыши домов. С тем, чтобы правильно пользоваться этим материалом, необходимо знать его достоинства и недостатки, существующие разновидности, надо уметь работать с ним. Сегодняшнюю нашу статью мы намерены посвятить базовой информации: мы поговорим о характеристиках этого уже полюбившегося многим шифера, который шифером вовсе и не является.

Прозрачный шифер и его достоинства

Этот прозрачный материал применяется там, где требуется хорошая освещенность, где изяществу и легкости отводится особая роль в ходе дизайнерского решения интерьера или экстерьера. Постараемся вкратце перечислить достоинства, присущие этому «нешиферному шиферу», и охарактеризовать каждое из них.

Легкость

Материалы, обозначаемые термином «прозрачный шифер», достаточно прочны, что вовсе не мешает им быть легкими. Легкость позволяет использовать их при обустройстве крыш даже очень легких построек и конструкций, ими часто заменяют часть кровли, возвышающейся над мансардой. Чтобы хоть в общих чертах охарактеризовать уровень легкости, уточним, что любой пластиков, используемых в составе прозрачного шифера, легче стекла более чем вдвое.

 Светопроницаемость

Светопроницаемость является одним из основных и наиболее ценимых достоинств, поскольку прозрачный шифер незаменим, когда есть желание обеспечить доступ свет через часть крыши, когда требуется покрыть постройки, внутренности которых в темноте склонны к обрастанию налетом плесени. Такое покрытие отлично подойдет для дровницы, обеспечит большее удобство в мастерской или в бытовке.

Эстетичность

Важным компонентом в составе любого удачного дизайна является свет и особенно свет солнечный. Необычной красотой отличаются мансарды, крыша и стены которых совершенно прозрачны, любая хозпостройка приобретает необычайную эффектность. Опытные декораторы отводят прозрачным материалам особую роль, с их помощью им удается обеспечить легкость восприятия, придать объекту стиль и чистоту.

Устойчивость к воздействию ультрафиолета

Поскольку материалы, составляющие прозрачный шифер, пропускают солнечные лучи и не поглощают их, воздействие на него ультрафиолета сводится к минимуму. Более того, пропуская солнечный свет, этот материал не разогревается. То есть происходит то, что мы наблюдаем в любой солнечный день: подоконник нагревается, если на него падают солнечные лучи, тогда как стекло остается холодным. Благодаря этому, деформация прозрачного шифера исключена, что выгодно его отличает от профнастила, например.

Гибкость

Если этот материал изготовлен из монолитного поликарбоната или из ПВХ, то он характеризуется достаточной гибкостью, позволяющей использовать его в составе сложных кровель со сложной геометрией. Правда, многих смущает некоторая хрупкость прозрачного шифера, зачастую оказывающаяся чисто визуальной. И в этом вы сможете убедиться, взглянув в техническую документацию в момент покупки. Вспомните, кажущееся чрезвычайно хрупким стекло часто используется для изготовления привлекающих взгляд лестниц в зданиях, посещаемых большим числом людей.

Обеспечиваемая экономия

Если сделать крышу в гараже и в мастерской из прозрачного материала, то в итоге это выльется в немалую экономию электричества. Универсальность такого приема дополняется способностью  прозрачного шифера выдерживать большой разброс температур: он сохраняет свои качества и при +60°С, и при -50°С, что обусловливает возможность его использования в любом регионе России.

Экологическая безопасность

На этот фактор обращается самое пристальное внимание. Используя же прозрачный шифер, следует быть абсолютно спокойным: он признан совершенно безопасным для человека. Это его отличает от традиционного шифера, который способен выбрасывать в атмосферу особые волокна, вызывающие некоторые заболевания при попадании в организм человека.

Прочность, гарантирующая безопасность

Представьте себе ситуацию, что вы возводите мастерскую с листами прозрачного шифера в крыше, а ваш сосед в своей крыше устанавливает раму с обычным стеклом. Если в каждую из этих конструкций попадет, например, футбольный мяч, то вашему соседу не поздоровится, когда на его голову посыплются стеклянные осколки. Вы же отделаетесь в худшем случае обычной трещиной в кровле.

А вот и визуальное подтверждение наших слов:

Слабые места прозрачного шифера, которые следует всегда учитывать

К таким недостаткам относятся:

• Ограниченность применения. Прозрачную вставку можно обустроить далеко не везде и не все крыши можно покрыть этим материалом полностью.
• Сложность монтажа. Монтируя прозрачную крышу, ногами на нее лучше не вставать, что влечет за собой необходимость возведения лесов.
• Низкая теплозащита. Поскольку толщина прозрачного шифера невелика, серьезно рассматривать его в качестве надежного теплоизолирующего материала нельзя.

На этом недостатки этого материала исчерпываются. Можно легко заметить, что их перечень значительно более короток, чем перечень достоинств этого материала.

Прозрачный шифер и его разновидности

На рынке можно встретить прозрачный шифер, изготовленный из:

• оргстекла;
• поликарбоната;
• упрочненного ПВХ.

Рассмотрим основные разновидности существующего ныне прозрачного шифера.

Прозрачный шифер, производимый из оргстекла

Наиболее востребованным изделием, изготовленным из прозрачного термопластичного оргстекла, являются гофрированные листы. Одна сторона такого листа всегда бывает рифленой узорами в виде капель, призм, колотого льда.

Благодаря отличному шумоглощению акрилового оргстекла, в накрытом им помещении не слышен шум дождя. Способность акрилового шифера не препятствовать прохождению ультрафиолета обусловливает возможность его использования для перекрытия зимнего сада или теплицы.

Для изготовления гофрированного оргстекла используются два метода:

• экструзия, когда ему присваивается индекс XT;
• литье – индекс GS.

Поскольку литьевое оргстекло совершенно не подвержено растрескиванию и разрыванию при деформациях, изготовление гофрированного стекла из него является значительно более легким делом.

Иногда на акриловом шифере имеются специальные покрытия. Так покрытие nodrop от компании Plexiglas позволяет листу оставаться без следов воды даже во время дождя, а покрытие heatstop отражает инфракрасные лучи внутрь помещения, поддерживая там комфортную температуру.

Другое ценное качество оргстекла состоит в его безосколочности, чем обеспечивается безопасность людей, находящихся в помещении, покрытом с использованием этого материала.

Поликарбонатный прозрачный шифер

Отличительными чертами прозрачного поликарбонатного шифера являются:

• прочность, обусловливающая его способность противостоять сильным ударам и выдерживать массу человек и позволяющая производить достаточно беспроблемный ремонт крыш;
• простота монтажа, выражающаяся в легкой резке и легком креплении к обрешетке;
• устойчивость по отношению к ультрафиолету, исключающая вероятность его пожелтения при продолжительном нахождении на солнце;
• незначительный вес, составляющий всего лишь 1,14 кг/м² при толщине в 0,9мм.

Прозрачные элементы в кровле жилых домов обустраивают именно из такого шифера.

Этот материал великолепно подходит для навесов над бессейнами, беседок, оранжерей и теплиц.

Стеклопластик в роли шифера

Стеклопластик, производимый из отвердевших полиэфирных смол и армируемый для прочности стекловолокном, устойчив к воздействиям атмосферного происхождения.

Другой разновидностью материала, используемого для выпуска прозрачного шифера, также является стеклопластиковый полимер, армируемый стекловолокном. Такой материал способен переносить температуры в диапазоне между +140°С и -40°С, удобен в работе и очень долговечен.

Купить же стеклопластик можно в элементах, формой напоминающих профнастил или в листах, скрученных в рулоны.

Прозрачный шифер на основе поливинилхлорида

Для изготовления такого шифера используется пищевой безопасный пластик. Он является полупрозрачным, что можно выгодно использовать, обустраивая под крышей мини-теплицу, зимний сад или нечто другое. Такой шифер бывает обычным или армированным. Последний вариант обладает более значительной механической прочностью, что не сказывается на его способности к изгибанию.

Пластиковый шифер не подвержен воздействию никаких химических веществ. В кровельном варианте он выпускается толщиной 2мм и более листами, вес которых не превышает 2,5кг, что существенно легче других материалов, используемых в составе кровли. Он обладает большой простотой монтажа, в чем можно убедиться на следующей иллюстрации:

Марки прозрачного шифера, предлагаемые предприятиями торговли

Наиболее популярными среди потребителей являются изделия немецкой марки Salux. Этот прозрачный шифер отличается такой прочностью, что из него можно возводить как крыши, так и легкие стеновые конструкции. Малый вес изделий обеспечивает удобство работы с ними.

Шифер марки Tuftex похож на предыдущий, но разница состоит в том, что Salux производится из поливинилхлорида, тогда как Tuftex – из винила.

Большой популярностью пользуется шифер итальянского бренда Элипласт и российского Этэрус. При их монтаже используются тот же крепеж, что и для профлиста, изготавливаемого из металла.

Качественным также считается и шифер французской марки Ondex, который устойчив к химическим веществам и огню и никогда не мутнеет. Используемый при его изготовлении метод двунаправленной ориентацией придает изделиям повышенную прочность.

Прозрачный шифер: порядок укладки на крышу

От обычной стеклянной продукции прозрачный шифер выгодно отличается тем, что его резка и монтаж не сопряжены ни с какими трудностями. При работе с ним требуются лишь те инструменты, которые обычно применяются по дереву и металлу. Дополнительное удобство состоит в том, что, благодаря своей легкости, материал не нуждается в специальном прочном креплении.

Итак, рассмотрим все этапы работы с прозрачным шифером по порядку.

Подготовка панелей

Для резки прозрачного шифера лучше всего подходят мелкозубчатая ножовка и дисковая пила. С их помощью прозрачный шифер можно превратить в некоторое подобие черепицы, для чего из него потребуется нарезать полосы 40-60 см шириной.

Монтаж аналогичен тому, который производится при работе с листами обычной металлочерепицы, сопровождаясь теми же недостатками, относящимися к расходу материала и риску возникновения дополнительных протечек. Однако при использовании прозрачного шифера возникает дополнительное достоинство: подбор полос различного цвета позволяет создавать из них узоры.

Подготовка обрешетки

При монтаже прозрачного шифера, как и при укладке любого другого кровельного материала, требуется обрешетка, которую лучше всего делать из брусков сечения 5 х 5 см, однако для обрешетки можно использовать и металлический профиль. В случае использования металла его следует покрасить белой краской, что позволит снизить уровень его и нагрева и, следовательно, уменьшить степень деформации кровли.

В любом случае шаг обрешетки не должен превышать 35 см.

Изоляция: делать или нет

Если крыша укладывается на небольших постройках, то гидро- и пароизоляция не требуется. Если же речь идет о жилом доме, то необходимо присутствие всех элементов: пароизоляции, утепления (если это действительно необходимо), вентиляции и гидроизоляции, а также других деталей, указанных в следующей иллюстрации:

Укладка на крыше

Укладка листов должна производиться снизу вверх с соблюдением строгой перпендикулярности к обрешеточным рейкам. Саморезы следует ввинчивать в каждой четвертой волне, а возле карнизов и конька – в каждой третьей. Диаметр отверстия, высверливаемого для фиксации листа, должен на 3 мм превосходить диаметр самореза, причем на каждый лист их необходимо расходовать не менее 18.

Гвоздями для крепления лучше не пользоваться, а саморезы следует применять вместе с шайбами из резины. Если же вы все-таки решили пользоваться гвоздями, то они должны иметь специальную насечку и антикоррозийное покрытие. Крепеж в листы утапливать нельзя, чтобы исключить деформацию, растрескивание и даже раскалывание.

Прозрачный шифер: тонкости, о которых следует помнить

Монтируя поликарбонатные листы, следует знать и помнить о некоторых тонкостях работы с ними:

• поскольку тепловое расширение этого материала довольно велико, отверстия под саморезы должны быть миллиметра на три больше, чем обычно;
• размер резиновой шайбы, используемой при диаметре отверстий 10 мм, должен быть 24 мм;
• нахлест должен составлять 20 см;
• стыки следует дополнительно проклеивать клейкой лентой.

При монтаже стеклопластика многое упрощается. Его тепловое расширение подобно стеклу, что благоприятно сказывается при герметизации всего покрытия. В этом случае отпадает необходимость в больших отверстиях, что уменьшает вероятность попадания влаги под кровлю.

Итак, теперь вы достаточно подкованы, чтобы подумать, где и как использовать такой привлекательный материал, как прозрачный шифер. Удачи вам в работе и смелых задумок!

Хотите поделиться своими мыслями по этому поводу? Оставляйте нам свои комментарии!

Нажмите, на одну из кнопок, чтобы мы могли узнать понравилась вам статья или нет.
