«Бекас- авто» с- SA03
ОАО «Вятско - Полянский машиностроительный завод «Молот» РУЖЬЕ ОХОТНИЧЬЕ САМОЗАРЯДНОЕ КАЛИБРА 12x76 МОДЕЛИ «Бекас-авто» ПАСПОРТ ВПО-201 ПС
В паспорте содержится описание устройства ружья ВПО-201 (в дальнейшем по тексту - ружьё), принцип работы, технические характе- ристики, а также сведения, необходимые для правильной эксплуата- ции. Ружье может иметь некоторое отличие от настоящего описания вследствие дальнейшего совершенствования конструкции. Ружье может быть изготовлено в подарочном исполнении. Отличительной особенностью ружья модели «Бекас» является изготовление стволов и сменных втулок методом холодной ковки. з
1 ОБЩИЕ УКАЗАНИЯ 1.1 Перед эксплуатацией необходимо внимательно ознакомиться с паспортом и изучить устройство ружья. Необходимо обратить особое внимание на указание мер безопасности. 1.2 Для стрельбы из ружья следует применять охотничьи патро- ны 12-го калибра с неметаллической гильзой длиной до 76 мм и с наи- большим максимальным давлением пороховых газов в патроннике не более 90 МПа (918 кгс/см2). 1.3 Во избежание поломки бойка запрещается без надобности производить холостые спуски. 1.4 Для ввода ружья в эксплуатацию необходимо произвести рас- консервацию, т.е. освободить ружье, принадлежность и инструмент от упаковки, удалить защитную смазку, проверить комплектность и убе- диться в функционировании ружья. 1.5 Ружье подлежит обязательной регистрации в органах Мини- стерства внутренних дел. 4
2 НАЗНАЧЕНИЕ РУЖЬЯ 2.1 Ружье охотничье самозарядное калибра 12x76 модели «Бекас-авто» предназначено для различных видов охоты в условиях от минус 30 до плюс 50°С, кроме районов с влажным тропическим климатом (рис. 1, 2, 3) Рисунок 1- Ружье охотничье самозарядное калибра 12x76 модели «Бекас - авто» с длинным стволом 5
Рисунок 2- Ружье охотничье самозарядное калибра 12x76 модели «Бекас - авто» с коротким стволом Рисунок 3- Ружье охотничье самозарядное калибра 12x76 модели «Бекас - авто» с коротким стволом и рукояткой 6
3 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Таблица1 Наименование параметра | Значение Калибр 12 Длина ствола, мм 535, 680, 720, 750 Диаметр канала ствола, номинальное значение, мм 18,5 Длина патронника, мм 76 Емкость магазина, патронов Масса ружья (без принадлежностей, чехла с ремнем), кг, не более: 3 с длиной ствола 535 мм 3,4 с длиной ствола 535 мм и рукояткой 3,3 с длиной ствола 680 мм 3,45 с длиной ствола 720 мм 3,5 с длиной ствола 750 мм 3,55 Габаритные размеры, мм, не более: с длиной ствола 535 мм 1083x60x200 с длиной ствола 535 мм и рукояткой 860x60x140 с длиной ствола 680 мм 1240x60x200 с длиной ствола 720 мм 1280x60x200 с длиной ствола 750 мм 1310x60x200 Среднее значение максимального давления газов, развиваемых патронами при эксплуатации оружия, МПа (кгс/см2), не более 90 (918) 7
4 КОМПЛЕКТНОСТЬ Таблица 2______ Обозначение Наименование Кол. Примечание 1 ВПО-201.00.00 или ВПО-201.00.00-01 или ВПО-201.00.00-02 или ВПО-201.00.00-03 или ВПО-201.00.00-04 Ружье охотничье самозарядное калибра 12x76 модели «Бекас- авто», (длина ствола 680 мм) или то же (длина ствола 720 мм) или то же (длина ствола 750 мм) или то же (длина ствола 680 мм, до- полнительно комплектуется руко- яткой и стволом длиной 535 мм ) или то же (длина ствола 720 мм, до- полнительно комплектуется руко- яткой и стволом длиной 535 мм) или 8
Продолжение таблицы 2 Обозначение Наименование Кол. Примечание ВПО-201.00.00-05 то же (длина ствола 750 мм, до- 2РС-12.00.12 полнительно комплектуется руко- яткой и стволом длиной 535 мм ) Втулка сменная (цилиндр)' 1 ЗРС-12.00.12-01 Втулка сменная (получок) 1 4 РС-12.00.12-02 Втулка сменная (чок) 1 5 ВПО-201.01.00-03 Ствол (длина 535 мм)’1 1 или ВПО-201.11.00-03 Ствол (длина 535 мм)*1 6 РП-16М.08.00 Рукоятка’1 1 шт. примен.с 7 ВПО-201.00.16-01 Винт рукоятки*1 1 поз.7 взамен поз.8,9,10 9
Продолжение таблицы 2 Обозначение Наименование Кол. Примечание 8 ВПО-201.08.00 Рукоятка'1 1 шт. при мен. с поз.9 и 10 вза- мен поз.6,7 9 ВПО-201.00.16 Винт рукоятки*1 1 10 ВПО-201.00.18 Антабка*1 1 11 Шайба 8.65Г.05 ГОСТ 6402-70*1 1 12 РС-16.00.23-01 Ключ 1 13 PC-16М.00.43 Прочистка 1 14 ВПО-201 ПС Ружье охотничье самозаряд- ное калибра 12x76 модели «Бекас-авто» Паспорт 1 15РП-16К-2 10 Коробка 1 16 РС-12 03.11 Отражатель 1 17 РП-16.03.12 Пружина отражателя 1 10
Продолжение таблицы 2 Обозначение Наименование Кол. Примечание Изделия, поставляемые по заказу 1 Прицел оптический 1 2 РС-12М.00.12 Втулка сменная (цилиндр) 1 3 РС-12М.00.12-01 Втулка сменная (получок) 1 4 РС-12М.00.12-02 Втулка сменная (чок) 1 5 РС-12М.00.13 Втулка «Парадокс» 1 6 РП-16.03.07 Выбрасыватель 1 7 РП-16.03.08 Упор 1 8 РП-16.03.09 Пружина 1 9 РС-16.03.04 Ударник 1 10 СОК-95 3-14 Пружина ударника 1 11 РС-16.06.00 Приклад 1 12 Винт М6-6дх182.88.016 ГОСТ 1491-89 1 13 РП-16М.08.00 Рукоятка 1 14 ВПО-201.00.16-01 Винт рукоятки 1 11
Продолжение таблицы 2 Обозначение Наименование Кол. Примечание 15 ВПО-201.08.00 Рукоятка 1 16 ВПО-201.00.16 Винт рукоятки 1 17 ВПО-201.00.18 Антабка 1 18 РП-16Ч-1 10 СБ Чехол 1 19 КЮ-5,6-1 Сб 3-7 Ремень 1 20 6Ю5 Масленка 1 216Ю20 5 Выколотка 1 22 Отвертка с пластмассовой рукояткой 7,5 ОСТ 3-4723-80 1 Примечания 1 * При поставке втулка сменная (цилиндр) ввернута в ствол со стороны дульного среза. 2 "1 Деталями и сборочными единицами комплектуются изделия: - ВПО-201.00.00-03; - ВПО-201.00.00-04; ВПО-201.00.00-05. 12
5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ 5.1 Составные части ружья охотничьего самозарядного калибра 12x76 модели «Бекас-авто» показаны на рисунке 4. Ствол съемный, соединяется с коробкой посредством фикси- рующего сухаря и колпачка. Для повышения долговечности ружья и коррозионной стойкости канал и патронник ствола, а также газовая ка- мера хромированы. Поршни газового узла изготовлены их нержавею- щей стали. Автоматическая перезарядка ружья производится за счет энергии пороховых газов, отводимых из канала ствола в газовую камеру и энергии возвратной пружины. Запирание канала ствола осуществляется поворотом запираю- щего клина и вхождением его в окно хвостовика ствола. Ударно-спусковой механизм смонтирован на отдельном основа- нии. Магазин трубчатый подствольный. 13
Кнопочный предохранитель не даёт возможность производства выстрела при случайном воздействии на спусковой крючок. 5.2 Принцип работы ружья заключается в следующем: - при нажатии на спусковой крючок курок выходит из зацепления с шепталом и под действием боевой пружины поворачивается вокруг своей оси, наносит удар по ударнику, происходит выстрел; - пороховые газы через газоотводные отверстия в стволе попа- дают в газовую камеру и через поршень приводят в движение поршень с тягами; - движение через тяги передается затворной раме, и она начина- ет перемещаться в заднее положение, при этом сжимается возвратная пружина; - затворная рама воздействуя своим зубом на запирающий клин производит его поворот, происходит отпирание канала ствола; - затвор, двигаясь с затворной рамой, извлекает стреляную гиль- зу из канала ствола с помощью выбрасывателя; 14
при дальнейшем движении затворная рама своей ниж- ней плоскостью воздействует на курок и рычаг, поворачивая их во- круг своих осей, курок при этом встает на шептало; - при приходе рамы с затвором в крайнее заднее положение задний торец отражателя упирается в дно коробки и производит выталкивание стреляной гильзы из окна коробки, левая тяга при этом своим выступом воздействует на левый упор и освобождает следующий патрон, находящийся в магазине; - патрон, под действием пружины магазина перемещается на лоток, при этом отжимает останов затвора и связанный с ним упор патрона правый, который останавливает подачу следующего па- трона из магазина; - под действием возвратной пружины затворная рама с за- твором начинает двигаться вперед, при этом своим выступом на- жимает на рычаг, и лоток, поворачиваясь на оси, поднимает па- трон на линию досылания; 15
- при дальнейшем движении затвор досылает патрон в патрон- ник, рама выступом поворачивает запирающий клин, который входит в окно хвостовика ствола, происходит запирание канала ствола; - лоток под действием пружины возвращается в исходное поло- жение; - ружье готово к следующему выстрелу; - для производства одного выстрела, без подачи следующего па- трона из магазина или для замены патрона в патроннике, ружье снаб- жено отсекателем патронов, находящемся с левой стороны ружья, при повороте которого против часовой стрелки на 180° подача патронов из магазина прекращается, и для возобновления подачи патронов отсе- катель необходимо повернуть по часовой стрелке в исходное положе- ние. 16
6 ПОДГОТОВКА РУЖЬЯ К ИСПОЛЬЗОВАНИЮ 6.1 Указание мер безопасности 6.1.1 Прежде, чем использовать ружьё, необходимо изучить пра- вила безопасности, изложенные в охотничьем минимуме. 6.1.2 Следует всегда относиться к ружью как к заряженному и го- товому к выстрелу. ПОМНИТЕ! НИКОГДА НЕЛЬЗЯ НАПРАВЛЯТЬ РУЖЬЕ НА ЧЕ- ЛОВЕКА. 6.1.3 Ружье следует хранить незаряженным, со спущенным кур- ком. Боеприпасы хранить в недоступном для посторонних людей мес- те. 6.1.4 Необходимо соблюдать, кроме вышеперечисленных, сле- дующие правила предосторожности: - не опираться на ружье; - всегда держать ружье с включенным предохранителем во избе- жание случайного выстрела; 17
- перед заряжанием ружья обязательно осмотреть канал ствола и патронник - в них не должно быть посторонних предметов; - при стрельбе пулями, во избежание раздутий и разрывов ство- ла, диаметр, замеренный по телу пули без учета центрирующих ребер, должен быть меньше диаметра дульного сужения. Для круглых пуль это правило легко проверить свободным прохождением пули через дульное сужение; - при разовом настреле, превышающем 100 выстрелов, необхо- димо регулярно подкручивать втулку сменную; - вести учет количества произведенных выстрелов. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ: - производить разборку заряженного ружья; - применять снаряженные патроны при проверке взаимодействия деталей и механизмов ружья; - применять патроны, развивающие давление выше эксплуатаци- онного давления, равного 90 МПа (918 кгс/см2); 18
- подвергать ружье переделке, приводящей к изменению формы, размеров и взаимодействия деталей и механизмов ружья; - попадание влаги в канал ствола; - применять порох с истекшим сроком хранения, отсыревший и с признаками разложения, а также высохший бездымный порох и смеси пороха различных марок; - спрессовывать заряд бездымного пороха; - применять при снаряжении добавочный воспламенитель из дымного пороха. - применять рукоятку при использовании длинного ствола. В случае возникновения неполадок в заряженном ружье, прежде чем выяснить их причины, необходимо поставить кнопочный предо- хранитель в положение «Предохранение», при этом красный ободок на переключателе не виден. 6.2 При подготовке ружья к работе необходимо произвести его неполную разборку в соответствии с п. 7.3, протереть канал ствола и патронник насухо при наличии в них смазки и порохового нагара. 19
Прочисткой из одиночного комплекта ЗИП прочистить газоотвод- ные отверстия в стволе и газовой камере. Колпачок 15 (рис.4), гайка 37 и винт 41 должны быть завинчены до упора и проверены перед каждым выходом на охоту. Все металлические части ружья вычистить и смазать тонким сло- ем смазки, после чего собрать ружьё в соответствии с п. 7.4. Проверить работу механизмов ружья, производя взведение за- твора за рукоятку затвора. Спуск затвора производить, придерживая его за рукоятку затвора. Следует избегать холостых спусков курка, это снижает долговеч- ность бойка. ВНИМАНИЕ! ПРИ УСТАНОВКЕ СМЕННЫХ ВТУЛОК, ОНИ ДОЛЖ- НЫ ВВИНЧИВАТЬСЯ В СТВОЛ ДО УПОРА. ВЫСТУПАНИЕ ВТУЛОК PC-12.00.12, РС-12.00.12-01, РС-12.00.12-02 ЗА ТОРЕЦ СТВОЛА НЕ ДОПУСКАЕТСЯ. 20
6.3 Порядок работы (рис. 5) 6.3.1 Перевести кнопочный предохранитель, расположенный в корпусе ударно - спускового механизма, в положение «Огонь» в соот- ветствии с рисунком 5, вид 4,при этом будет виден красный ободок на предохранителе. 6.3.2 Порядок заряжания и стрельбы: - отвести затвор с помощью рукоятки в крайнее заднее положе- ние, при этом затвор зафиксируется остановом затвора - вид 1; - вставить патрон в окно коробки таким образом, чтобы патрон расположился на лотке(вид 2); - нажать на кнопку, при этом затвор под действием возвратной пру- жины досылает патрон в патронник и запирает канал ствола - видЗ; - поставить предохранитель в положение «Предохранение» - вид 4, для этого нажать на предохранитель до упора - красного ободка не будет видно; 21
Рисунок 5 - Порядок работы 22
- повернуть ружье нижней частью вверх и, нажимая на кнопку и на лоток, ввести поочередно патроны в магазин до момента фиксации каждого патрона за упор коробки - вид 5. При снаряжении магазина отсекатель патронов должен быть включен, т.е. отсекатель патронов направлен вдоль ружья назад. При необходимости замены патрона, находящегося в патроннике, патроном с другой дробью или пулей, установить отсекатель патронов в положение, исключающее подачу патронов из магазина - вид 7. Отсека- тель патронов должен быть направлен вдоль ружья вперед. Отвести подвижные части с помощью рукоятки затвора в крайнее заднее поло- жение, при этом патрон извлекается из патронника и экстрагируется из окна коробки - вид 8. Затем подать требуемый патрон в окно коробки и нажать на кнопку, при этом подвижные части переместятся в переднее положение. Повернуть отсекатель патронов в исходное положение. 23
ВНИМАНИЕ! СНАРЯЖЕНИЕ МАГАЗИНА, ПРИ НАЛИЧИИ ПА- ТРОНА В ПАТРОННИКЕ, ПРОИЗВОДИТЬ ТОЛЬКО ПРИ ВКЛЮЧЕН- НОМ ПРЕДОХРАНИТЕЛЕ. Для производства выстрела прицелиться и нажать на спусковой крючок - вид 6. Для производства следующего выстрела отпустить спусковой крючок и вновь нажать на него. Когда в магазине закончатся патроны, подвижные части останутся в заднем положении. Убедившись, что па- трона в патроннике нет, затвор переместить в переднее положение, нажав на кнопку, расположенную с правой стороны передней части ко- робки. Поставить ружье на предохранитель. 24
7 РАЗБОРКА И СБОРКА РУЖЬЯ 7.1 Приступая к разборке, замене ствола и сменных втулок, убе- диться, что ружье не заряжено. Проверить отсутствие патронов в ма- газине и патроннике. 7.2 Перед разборкой ружья все подвижные части должны нахо- дится в переднем положении, предохранитель в положении «Предо- хранение». 7.3 Неполную разборку ружья для чистки и смазки производить в следующей последовательности: - отвинтить колпачок магазина в соответствии с рисунком 6, вид 1 и снять цевьё 14 (рис.4), перемещая его вдоль ствола вперёд; - отвести подвижные части за рукоятку затвора на 20-50 мм назад и, удерживая их в этом положении, снять ствол 3; - возвратить подвижные части в переднее положение, отпустив рукоятку затвора 13; 25
Рисунок 6 - Разборка и сборка ружья. 26
1- гайка; 2- пружина; 3- кольцо обтюрирующее; 4- втулка упорная; 5* поршень; 6- шток; 7- поршень; 8- пружина магазина; 9- колпачок Рисунок 7 - Газовый узел 27
- отвинтить гайку 1 (рис. 7) с помощью ключа из одиночного комплекта ЗИП и снять последовательно пружину 2, кольцо обтюри- рующее 3,поршень 5, втулку упорную 4, поршень 7; - выколоткой из одиночного комплекта ЗИП вытолкнуть ось ударно-спускового механизма 34 (рис.4) и отделить его, поворачивая наружу и одновременно перемещая вперёд в соответствии с рисун- ком в, вид 2; Если на ружье установлена рукоятка 50, то для снятия ударно-спускового механизма необходимо ослабить винт рукоятки 52, вывинтив его на 2...3 оборота. - отвести подвижные части за поршень с тягами 16 (рис. 4) назад до упора и вынуть вкладыш 32 с помощью оси ударно-спускового ме- ханизма в соответствии с рисунком 6, вид 3; - придерживая поршень с тягами, плавно переместить его вперед и снять вместе с возвратной пружиной 17 (рис.4) с корпуса магазина; - вынуть затворную раму 33 через нижнее окно коробки в соответ- ствии с рисунком 6, вид 4; 28
- удерживая рукоятку затвора в заднем положении, продвинуть затвор вперёд и извлечь его через переднее окно коробки в соответст- вии с рисунком 6, вид 5; - извлечь из коробки рукоятку затвора через боковое окно короб- ки в соответствии с рисунком 6, вид 5. Для разборки магазина необходимо: - вывинтить корпус магазина 5 из коробки 38 (рис. 4) и, удержи- вая его, плавно отделить от коробки, при этом удерживать пружину ма- газина 19 от самопроизвольного выброса; - извлечь пружину магазина из корпуса магазина; - снять с корпуса магазина опору цевья 18; - извлечь из нижнего отверстия коробки подаватель 23. ВНИМАНИЕ! НЕОБХОДИМО ОСТЕРЕГАТЬСЯ САМОПРОИЗ- ВОЛЬНОГО ВЫБРОСА КОРПУСА МАГАЗИНА ПОД ДЕЙСТВИЕМ НА НЕГО ПРУЖИНЫ МАГАЗИНА. 29
7.4 Сборка ружья осуществляется в следующей последователь- ности: - надеть на корпус магазина опору цевья; - вставить внутрь корпуса магазина пружину магазина; - пальцами собрать пружину магазина и утопить ее подавателем внутрь корпуса; - удерживая подаватель заподлицо с торцом магазина, ввинтить корпус магазина в коробку; - вставить через боковое окно коробки рукоятку затвора и про- двинуть ее назад по пазу коробки; - вставить через переднее окно коробки затвор, утопив запираю- щий клин внутрь затвора, и продвинуть затвор в заднюю часть короб- ки, при этом рукоятка затвора должна вой?и в продольный паз затвора; - вставить через нижнее окно коробки затворную раму и лёгкими перемещениями рукоятки затвора вперёд-назад добиться соприкосно- зо
вения верхней плоскости направляющих затворной рамы и опорной плоскости затвора; - установить на корпус магазина возвратную пружину; - установить на корпус магазина поршень с тягами, фиксирую- щие усики опоры цевья должны быть при этом направлены вверх; - сжимая возвратную пружину поршнем с тягами, завести по- следние в направляющие коробки и затворной рамы и продвинуть поршень с тягами назад до упора; - удерживая поршень с тягами в крайнем заднем положении, вставить с помощью оси ударно-спускового механизма вкладыш в по- перечный паз затворной рамы так, чтобы боковой паз вкладыша нахо- дился слева (нижнее окно направлено вверх), вкладыш должен зафик- сировать тяги; - придерживая поршень с тягами, переместить подвижные части вперед до упора; 31
- поставить курок на боевой взвод и вставить ударно-спусковой механизм задней осью в задние пазы коробки и, продвигая механизм назад и поворачивая, установить его в коробку, зафиксировать осью; - установить на шток 6 в соответствии с рисунком 7 последова- тельно поршень 7, втулку упорную 4, поршень 5, кольцо обтюрирую- щее 3, пружину 2 и гайку 1, слегка завинтив ее рукой; - установить ствол газовой камерой на газовый узел и казенной частью в коробку до упора, предварительно сдвинув затвор назад на 30-50 мм. Удерживая ствол, возвратить затвор в исходное положение. Завинтить гайку 1 до отказа; - установить цевье, совместив его задние направляющие с уси- ками опоры цевья, а переднюю часть надеть на газовую камеру; - завинтить цевье колпачком 9 (рис.7) до отказа в соответствии с рисунком 6, вид 1. ВНИМАНИЕ! ГАЙКА 1 (РИС. 7) ДОЛЖНА ВСЕГДА ЗАВИНЧИВАТЬ- СЯ ДО ОТКАЗА И ПРОВЕРЯТЬСЯ ПОСЛЕ КАЖДОЙ СТРЕЛЬБЫ. 32
7.5 Замену сменных втулок производить с помощью специально- го ключа, прилагаемого в одиночном комплекте ЗИП в соответствии с рисунком 6, вид 7. Перед постановкой сменной втулки прочистить посадочные мес- та в стволе и на втулке, протереть их насухо. ВНИМАНИЕ! ВТУЛКА СМЕННАЯ РС-12.00.12 (РС-12.00.12-01, РС-12.00.12-02) ДОЛЖНА БЫТЬ ВВЕРНУТА ДО УПОРА. ВЫСТУПА- НИЕ ВТУЛКИ ЗА ТОРЕЦ СТВОЛА НЕ ДОПУСКАЕТСЯ. 7.6 При необходимости установки на ружье рукоятки, замену при- клада на рукоятку производить в следующей последовательности: - через прорези затылка приклада, с помощью отвертки вывинтив два шурупа, отделить затылок приклада; - вывинтив винт, крепящий приклад к ствольной коробке, отде- лить приклад; - вывинтив винты, крепящие боковые щечки рукоятки, отделить щечки; 33
- установить рукоятку на место снятого ранее приклада и винтом с шайбами при помощи ключа привинтить к коробке; - установить боковые щечки и привинтить их к рукоятке. Порядок установки на ружье пластмассовой рукоятки согласно рисунка 4. 7.7 При необходимости заменить вышедший из строя отражатель на новый из одиночного комплекта ЗИП (дет. РС-12.03.11), для чего: - выбить из затвора выколоткой 01,8-1.9 мм штифт отражателя; - извлечь из затвора отражатель с пружиной; - установить в паз затвора новый отражатель, прошив его остро заточенным стержнем 02 мм, свободно проходящим в отверстие под штифт отражателя; - проверить свободное продольное перемещение отражателя в пазу затвора; - извлечь стержень из затвора, установить в отражатель пружину и вставить их в паз затвора; - установить остро отточенный стержень 02 мм в отверстия под 34
штифт отражателя и, нажимая на него пальцем, продвинуть отра- жатель по пазу вперед до того момента, пока острие стержня не про- шьет паз отражателя, при этом передний конец пружины должен упи- раться в стержень; - проверить перемещение отражателя в пазу затвора, отража- тель должен свободно без заеданий перемещаться относительно за- твора и возвращаться под действием пружины в первоначальное положение; - используя стержень в качестве направления, запрессовать штифт в отверстие, при этом витки пружины отражателя не должны попасть под торец штифта; - закернить штифт в двух точках. 8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 8.1 Продолжительность службы и безотказность работы ружья в значительной степени зависят от умелого и заботливого обращения. 35
При хранении механизмы ружья должны быть слегка смазаны тонким слоем ружейной смазки. 8.2 Подготовка к стрельбе. 8.2.1 Для подготовки ружья к стрельбе удалить смазку с наруж- ных поверхностей ружья и из канала ствола. 8.2.2 Необходимо соблюдать следующие правила: - при отсутствии патрона в патроннике не допускать резкого уда- ра затвора о казённый срез ствола в процессе перевода затвора в крайнее переднее положение; - следить за чистотой и исправностью всех деталей ружья; - не допускать попадания в ствол воды, снега, земли, песка и т.п. При интенсивной стрельбе после каждых 50-100 выстрелов под- кручивать винт крепления приклада и сменную втулку, а также чистить газовую камеру и детали газового узла от нагара. 8.2.3 В процессе эксплуатации могут возникать различного рода неисправности. 36
Наиболее встречающиеся неисправности и способы их устране- ния приведены в таблице 3. Таблица 3 Возможные неисправности Причины возникновения неисправностей Способы устранения Не выкручивается втулка сменная Образование нагара Попадание влаги Выдержать передний конец ствола в керосине Качка ствола и цевья Отвинтился колпачок магазина Завинтить колпачок ма- газина Качка приклада Ослаблен винт крепления приклада Снять затылок приклада и затянуть винт Не происходит вы- стрела при спуске курка с шептала Затвор не дошёл до пе- реднего положения и не запер патрон в патрон- нике Заменить патрон (сна- ряженный патрон плохо прокалиброван) 37
Продолжение табл. 3 Возможные неисправности Причины возникновения неисправностей Способы устранения После выстрела за- твор остаётся в зад- нем или промежуточ- ном положении, па- трон подан на лоток Загрязнение направ- ляющих пазов коробки. Попадание посторон- нихпредметов в меха- низм ружья. Превышена длина па- трона при завальцовке Разобрать ружьё, произ- вести чистку и смазку. Извлечь патрон из ко- робки Утыкание патрона Извлечь патрон из ко- робки После выстрела стре- ляная гильза остаётся в патроннике или поджата затвором к передней стенке окна коробки Недостаточная скорость отката подвижных час- тей Проверить снаряжение (навеску) патронов. Прочистить газоотводные отверстия и детали газо- вого регулятора 38
8.3 Чистка и смазка. 8.3.1 Осмотр, чистку и смазку ружья производить не позднее шести часов после стрельбы. В случае невозможности чистки необхо- димо канал ствола с патронником, внутреннюю поверхность магазина смазать маслом РЖ и при первой возможности, но не позднее одних суток, произвести чистку. В дальнейшем, при хранении без использо- вания - не реже одного раза в три месяца. 8.3.2 Зимой чистку производить в закрытом помещении с темпе- ратурой воздуха 20±5’С после того, как ружье нагреется до темпера- туры помещения. Для чистки канала ствола и патронника применять щетинный ершик или чистый протирочный материал (ветошь, пакля) без содержания твердых, абразивных частиц. Чистку производить до полного удаления порохового нагара. 8.3.3 Чистка производится в следующей последовательности: - смазать канал ствола и патронник ершиком, окунув его в масло I ’Ж, ВО или КРМ; 39
- протереть насухо канал ствола протиркой с туго намотанным на нее протирочным материалом; - повторить процесс смазки и протирания 8-10 раз до полного удаления нагара (проверяется осмотром канала ствола, протирочный материал должен быть чистым); - после чистки смазать канал ствола и патронник чистым маслом РЖ, ВО или КРМ. Отложения свинца удалять из канала ствола, патронника ерши- ком из тонкой стальной или латунной проволоки, обильно смазанным ружейной смазкой. При чистке и смазке коробки ствольной применять только деревянные предметы. Для большей надежности работы механизмов применять смазки, соответствующие времени года и рекомендуемые для ружей. Недопус- тимо загустение смазки в пазах затвора и коробки, в гнезде под выбра- сыватель и на боевой пружине. Деревянные детали протереть сухой ветошью. 40
Невыполнение указаний по чистке, смазке и хранению ружья при- водит к коррозионному повреждению металлических деталей, в том числе и хромированных. 8.4 Хранение 8.4.1 Для сохранения в работоспособном состоянии вычищенное и смазанное ружье следует хранить в сухом, без резких колебаний температуры помещении, вдали от приборов отопления и при отсутст- вии в окружающем воздухе агрессивных примесей. Во избежание появления остаточной деформации пружины курок должен быть спущен. 41
9 РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ, ГАРАНТИИ ИЗГОТОВИТЕЛЯ (ПОСТАВЩИКА) 9.1 Ресурсы, сроки службы и хранения 9.1.1 Срок службы ружья - 1,5 года при наработке, не превышаю- щей 2000 выстрелов. 9.1.2 Срок хранения ружья в упаковке изготовителя без перекон- сервации не более 36 месяцев. 9.2 Гарантии изготовителя (поставщика). 9.2.1 Изготовитель гарантирует работоспособность ружья при на- работке, не превышающей 2000 выстрелов при соблюдении правил эксплуатации, изложенных в настоящем паспорте в течение 18 меся- цев со дня продажи. 9.2.2 При отсутствии в паспорте даты продажи, заверенной печа- тью предприятия торговли, гарантийный срок исчисляется с даты изго- товления ружья. 42
9.3 Изменение ресурсов, сроков службы и хранения, гарантий из- готовителя (поставщика) 9.3.1 Требования потребителя при обнаружении недостатков в из- делии, выявленных в течение гарантийных сроков, удовлетворяются изготовителем в порядке, предусмотренном Законом Российской Фе- дерации «О защите прав потребителей». 9.3.2 Естественный износ защитных покрытий деталей ружья в процессе эксплуатации, в том числе и хромового покрытия канала ствола, патронника и других деталей, не является дефектом. 9.3.3 Ружье не подлежит капитальному ремонту. 43
© 10 СВЕДЕНИЯ О СЕРТИФИКАЦИИ Сертификат № POCC.RU.SA03.B00566 зарегистрирован в Госу- дарственном реестре Системы сертификации с 13.02.2004г. Подпись или штамп представителя Государственной испытательной станции________ 44
11 КОНСЕРВАЦИЯ Дота Наименование работы ' ft Законсервировано 45
Срок действия Должность, фамилия, подпись 36 месяцев Vrv ’/ - , ? !»Г » ., .
12 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ Ружье охотничье самозарядное калибра 12x76 «Бекас-авто» (условное обозначение ВПО-201.00.00 -А), заводской номер упаковано на ОАО «МОЛОТ» согласно требовани- ям, предусмотренным в действующей технической документации. УПАКОВЩИК должность личная подпись расшифровка подписи год, месяц, число 46
13 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Ружье охотничье самозарядное калибра 12x76 «Бекас-авто» (условное обозначение ВПО-201.00.00 -/?<*), заводской номер . изготовлено и принято в соответствии с 1У 7186-044-07514245-98, действующей технической документацией и Изделие испытано усиленным зарядом 1 / Испытано со сменной втулкой «цилиндр» Начальник ОТК i iU-., I s i.iKOSAJl.H. расшифровка подписи >д, месяц, число
14 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ Рекламации по дефектам производственного характера принима- ются только по предъявлению паспорта ружья с отметкой даты прода- жи и штампа организации, продавшей ружье, по адресу: Открытое акционерное общество «Вятско-Полянский машиностроительный завод «МОЛОТ», Россия, 612960 г. Вятские Поляны Кировской области, ул. Ленина, 135. 48
15 ОСОБЫЕ ОТМЕТКИ 49
16 СВЕДЕНИЯ О ЦЕНЕ И УСЛОВИЯХ ПРИОБРЕТЕНИЯ ИЗДЕЛИЯ Ружье охотничье самозарядное калибра 12x76 «Бекас-авто» (ус- ловное обозначение ВПО-201.00.00- ), продано «»200________________г. штамп организации, продавшей ружье Продавец_______________ 50
СОДЕРЖАНИЕ I Общие указания 4 Назначение ружья 5 | Основные технические данные 7 4 Комплектность 8 * > Устройство и принцип работы 13 < > Подготовка ружья к использованию 17 Разборка и сборка ружья 25 н Техническое обслуживание 35 । Ресурсы, сроки службы и хранения, гарантии изготовителя (поставщика) 42 i D Сведения о сертификации 44 11 Консервация 45 12 Свидетельство об упаковывании 46 1 з Свидетельство о приемке 47 14 Сведения о рекламациях 48 15 Особые отметки 49 16 Сведения о цене и условиях приобретения изделия 50 51 2006 г. Заказ 178
4 1-втулка сменная (цилиндр) РС-12.00.12; 2-мушка РС-16.00.25; 3-ствол ВПО-201.11.00 или ВПО-201.11.ОФ-01 или ВПО-201.11.00-02 или ВПО-201.11.00-03; 4-затвор ВПО-201.03.00; 5-корпус магазина ВПО-201.00.07; 6-шток РС-16М.00.31; 7-поршень РС-16М.00.44; 8-втулка упорная РС-16М.00.35: 9-поршень РС-16М.00.45; 10-кольцо обтюрирующее РС-16М.00.37; 11-пружина РС-16М.00.41; 12-гайка РС-16М.00.42; 13-рукоятка затвора РС-16.00.19; 14-цевье ВПО-201.05.00; 15-колпачок РС-16М.07.00; 16-поршень с тягами ВПО-201.04.00; 17-пружина возвратная РС-16.00.16; 18-опора цевья РС-16.00.17; 19-пружина магазина РС-16М.00.09; 20-винт РС-16.00.06; 21-пружина шептала РП-16.02.17; 22-фиксатор отсекателя патоонов РС-16.00.05; 23-подаватель РС-12.00.08; 24-отсекатель патронов РС-1 6.08.00 или РС-16.00.04; 25-сухарь РП-16.00.06-01; 26-пружина останова затвора РС-16.00.21; 27-останов затвора РС-12.10.00; 28-ось РП-16.00.05; 29-упор левый РС-12.00.03; ЗО-лружина РП-16.00.15; 31-механизм ударно-спусковой ВПО-201.02.00; 32-вкладыш РС-16.00.18; 33-рама затворная ВПО-201.00.02; 34-ось РС-16.00.24; 35-втулка упора рамы ВПСЙ-201.00.23; 36-упор рамы ВПО-201.13.00; 37-гайка В ПО-201.00.24; 38-коробка ВПО-201.00.01; 39-шайба ВПО-201.00.17; 40-шайба 6.65Г.05 ГОСТ 6402-70; 41-винт М6-6 дх182.88.016 ГОСТ 1491-80; 42-приклад PC-1fi.06.01; 43-прокладка затылка РП-16.06.03; 44-шуруп приклада 6П20 5-3; 45-затылок приклада РП-16.06.10; 46-основание антабки СОК-94 5-6; 47-шуруп 3-4x25.05 ГОСТ 1145-80; 48-кольцо антабки СОК-94 5-5; 49-антабка ВПО-201.00.18; 50-рукоятка ВПО-201.08.00; 51-шайба 8.65Г.05 ГОСТ 6402-70; 52-еинт рукоятки ВПО-201.00.16; 53-винт рукоятки ВПО-201.00.16-01; 54-рукоягтка РП-16М.08.00 . Рисунок 4 - Ружье охотничье самозарядное калибра 12x76 модели "Бекас-авто" в разобранном виде
Вся лицензионная продукция на сайте air-gun.ru представлена в ознакомительных целях, и не может быть приобретена дистанционным способом.
Вся лицензионная продукция на сайте air-gun.ru представлена в ознакомительных целях, и не может быть приобретена дистанционным способом.
- Главная
- Доставка
- Оплата
- Мастерская
- Опт
- Самовывоз
- Карты
- Контакты
- О компании
- Вопросы и ответы
- Обратный звонок
- Статус и оплата заказа
-
Главная
- Гладкоствольное оружие
- Патроны на дичь
- Ершики для гладкоствольного оружия
- Недорогие прицелы
- Сейфы для гладкоствольного
- Чехлы для ружья
- ВПО (Россия)
- Ружье Бекас-авто ВПО-201М-00 12×76 L=535 (дополнительный ствол L=750)
|
|
|
- Артикул:
- ВПО-201М
-
-
Отзывов: 4
- Производитель:
- ВПО (Россия)
Нет в продаже
Амуниция:
Аксессуары:
ЗИП:
Содержание
- О патронах
- Сборка и разборка
- Характеристики
- Держим в руках
- Комплектация и упаковка
- Модельный ряд
- ВПО-201-05
- ВПО-201М
- О патронах
- Бекас-16 и его модификации
- Заряжания и разряжание
- Примечания
- Общее описание
- Бекас-16 и его модификации
- Достоинства и недостатки
- Принцип действия
- История разработки ружья «Бекас-Авто»
- ТТХ «Бекаса-М авто». Информация от производителя
О патронах
К качеству выбора боеприпасов всегда стоит подходить очень ответственно, так как если в форме гильзы обнаружится какое-либо несоответствие, это может привести к плачевному результату, — отказу оружия. При применении заводских патронов автоматика не вызывает никаких нареканий, большинство мнений сошлось на том, что автоматика у «Бекаса» вполне надёжна.
Бой — на отлично, отдача не очень высока, и к тому же на резкости боя дробовика положительно сказываются автоматически регулируемый газоотвод и отсечка пороховых газов. Подходят патроны с навеской дроби 32-36 г. Не рекомендуется использовать полумагнум, хотя есть мнение некоторых специалистов, что пороховые газы в этих боеприпасах не развивают в стволах давление, выходящее за пределы допустимого. И, возможно, это так и есть, но, скорее всего, их применение значительно сократит срок службы «Бекаса».
Сборка и разборка
Не все до конца понимают, как происходит процесс разборки и сборки помпового ружья. Так что мы решили оставить тут небольшую инструкцию, которая послужит алгоритмом действий для тех, кто решит разобрать «Бекаса» с механическим полуавтоматом:
Самозарядное ружье Бекас в разобранном виде
- Разряжаем ружье. Для этого необходимо сперва нажать на специальную кнопку, которая располагается под спусковым крючком, после чего потянуть цевье на себя — все патроны выскочат из магазина (в том числе и тот, который уже находился в патроннике). После высвобождения боеприпасов следует подать элеватор обратно вперед и произвести контрольный спуск УСМ, чтобы дальнейшая разборка не вызвала трудностей.
- Снятие ствольной муфты. Для этого потребуется использовать ключ, который идет в комплекте с «Бекасом». Просто откручиваем с его помощью фигурную гайку, после чего извлекаем муфту и откладываем ее в сторону.
- Снятие затворной рамы и ствола. Сперва потребуется отвести цевье назад, после чего разъединить личинку и казенник. После этого можно высвобождать затворную раму, а также снимать ствол (просто выкручиваем его против часовой стрелки).
- Снятие УСМ. Крепится ударно-спусковой механизм к ствольной коробке с помощью нескольких болтов, которые можно открутить специальным ключом. Как только фиксатор тяги затворной рамы будет снять, отделить УСМ от остальной части не составит труда.
- Снимаем цевье. Последний этап разборки, который не вызовет особой трудности, ведь помповый механизм уже не будет удерживаться фиксатором затворной тяги. Просто тянем цевье на себя и аккуратно отделяем его от корпуса оружия.
Сборка помпового ружья должна проводиться строго в обратной последовательности. Если нарушить алгоритм действий, то в процессе наверняка возникнут трудности или же какая-то система будет и вовсе повреждена.
Характеристики
Полуавтоматическому ружью «Бекас-12 М авто» присущи следующие технические характеристики:
- Данная модель относится к типу гладкоствольных ружей с подвижным цевьем.
- Дробовик 12 калибра с 76-миллиметровым патронником.
- Весит ружье 3,3 кг.
- Оружие с 535-миллиметровым хромированным стволом.
- Комплектуется сменными дульными сужениями получок и «Парадокс» длиной 1,5 см.
- 6 патронов – на такое количество боеприпасов рассчитан магазин.
- Охота является основной сферой, где применяются ружья данной модели. Кроме того, «Бекас-12 М авто» подойдет в качестве эффективного средства для самообороны.
Держим в руках
«Бекас‑12М авто» имеет классическую компоновку. От «одноклассников» его отличают конструкция «умного» газоотвода, емкость магазина на 3 патрона и особенности наполнения магазина. Напомню, что сегодня мы говорим именно о ружье «Бекас‑12М авто». О дальнейшей модифицировании этой модели будет упомянуто в конце статьи.
Ружье отличается брутальным, даже несколько агрессивным дизайном. Это обусловлено «рублеными» формами, массивным цевьем и прямоугольной формой нижней части ствольной коробки. Детали оружия хорошо обработаны, само ружье аккуратно собрано.
Если сравнивать вятскополянский полуавтомат с современными итальянскими самозарядками, то пословица: неладно скроен, да крепко сшит — напрашивается сама собой. Но все относительно. Да и вряд ли будет сопоставима стоимость иномарки с двумя стволами с героем нашей статьи. При этом «Бекас» почти не ржавеет — поверхности ствольной коробки и ствола «Бекаса» окрашены специальной краской. Он надежен и, благодаря качественным кованым стволам, имеет отличный бой. Механика ружья обычно работает безукоризненно, но для правильного ухода за ружьем желательно прочитать паспорт — иначе могут возникнуть проблемы при разборке и сборке газоотводного узла. Хотя, по словам Александра Кабатчикова — одного из разработчиков ружья, нет никакой нужды в полной разборке газового двигателя при чистке. Его достаточно просто промыть керосином, высушить и смазать.
На мой взгляд, наиболее интересным и универсальным вариантом исполнения является «Бекас‑12М авто» с двумя стволами: полноценным длинным (750 мм) и коротким (535 мм). Основной длинный ствол имеет внутреннюю резьбу в дульной части — для установки сменных чоков, включая модную в те времена насадку «парадокс». У этого ствола классические планка и мушка.
«Бекас-Авто» имеет неплохой баланс, особенно — с коротким стволом. Он прикладистый и не такой уж и тяжелый, как порой жалуются владельцы этого ружья. Масса ружья, в зависимости от длины ствола, колеблется от 3,2 до 3,6 кг. Общая длина ружья — от 1067 до 1301 мм.
Трехместный магазин тоже вменяют в недостаток старому «Бекасу». Из-за особенностей конструкции газоотвода, удлинить магазин ружья невозможно. Но если учесть 4-й патрон в стволе, уменьшение емкости магазина на 1 патрон вряд ли можно назвать фатальным.
Второй ствол «Бекаса» — короткий, с цилиндрической сверловкой и винтовочными прицельными приспособлениями. Если с длинным стволом «Бекас» мало отличается от прочих самозарядок (весло веслом), то с коротким стволом он становится компактным и разворотистым.
Современные пороха полностью сгорают на стволах длиной всего 50 см. Поэтому, несмотря на более громкий выстрел и заметно возросшую отдачу, короткий ствол «Бекаса» шикарно подходит для стрельбы пулей и картечью. Да и дробью, если применять самостоятельно собранные патроны с пыжами-контейнерами и подобранными порохами, короткие стволы с «цилиндром» прекрасно бьют как минимум до 25–30 м.
Снаряжение магазина «Бекаса» патронами весьма специфично. Сначала надо нажать кнопку на правой стороне ствольной коробки, при этом удерживая ружье и набивая магазин. В идеале для этого требуется третья рука, но, если приноровиться, можно обойтись имеющимися. Наполнить магазин одной рукой классическим методом уже не получится. Ну тут уж ничего не поделать, такая конструкция у старичка. Да и для охоты это не столь критично.
Из недостатков ружья можно отметить и относительно слабое цевье. Оно лопается при ударах, хотя эта проблема характерна для всех без исключения самозарядок такого типа, включая импортные. Охотники жаловались и на чрезмерно толстую шейку приклада, и на сложность крепления самого приклада к ствольной коробке. Уже тогда слишком аляписто выглядело крупное клеймо завода на правой стороне ствольной коробки ружья.
Трехместный магазин тоже вменяют в недостаток старому «Бекасу». Из-за особенностей конструкции газоотвода, удлинить магазин ружья невозможно. Но если учесть 4-й патрон в стволе, уменьшение емкости магазина на 1 патрон вряд ли можно назвать фатальным.
Характеристики спуска ружья не идеальны, но вполне приемлемы. Конструкция УСМ «Бекаса» довольно сложная. Без надобности и хоть какого-то навыка не стоит «доводить» его при помощи напильника, да и просто разбирать тоже лишний раз не рекомендуется.
Комплектация и упаковка
Оружие поставляется в картонной упаковке, стилизованной под оружейный ящик. В базовой комплектации имеется два ствола – гладкий и пулевой, с нарезной частью «Парадокс». Кроме того, набор запасных частей и приспособлений содержит:
- две сменных насадки дульных сужений – чок и получок;
- два удлинителя магазина;
- две пружины для магазинов разной емкости;
- шайба для стыковки пружин;
- ключ для установки сменных насадок;
- прочистка канала газового двигателя;
- отражатель и его пружина;
- целик ghost ring;
- хомут крепления удлиненного магазина к стволу;
- гайка-переходник для установки удлинителя магазина.
В расширенной комплектации может быть оптический прицел, приспособления для чистки, ремень, чехол, ударник с пружиной.

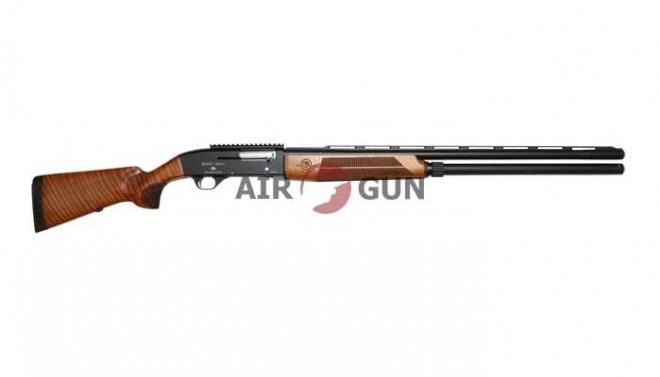

Ружье Бекас-авто ВПО-201М 535-750
Модельный ряд
ВПО-201-05
Полуавтоматическое ружье с газовым двигателем под патрониие 12×76. Магазин на 3 матрона без возможности удлинения. В комплекте два свола 535 мм с мушкой и целиком для пулевой стрельбы и 750 мм дробовой ствол с вентилируемой планкой.
ВПО-201М
Самозарядное охотничье ружье, имеет патронник 12×76, что позволяет использовать как обычные боеприпасы так и патроны магнум. ВПО 201М выполнено с новым и упрощенный газовый узлом. Для перезарядки оружия используете поршень без регулировок, что обеспечивает стабильность работы ружья в различных условия и облегчает чистку газового узла.
Новый Бекас 201м создан в классическом стиле, цевья и приклад выполнен и ореха, приклад имеет удобную анатомическую форму. На ствольной коробке установлена планка вивера, для установки коллиматорных, оптических и ночных прицелов.
Ружье комплектуется с двумя стволами длинной 535мм для пулевой стрельбы с откованным парадоксом, целиком и мушкой и со стволом 750 мм для дробовой стрельбы с вентилируемой планкой. Так же ввиду нового газового узла, ружье позволяет использовать различные удлинители для магазина патрона и в комплекте с ружьем так де поставляется 2 удлинителя на 3 и 6 патронов.
Плюсы:
- Мягкий спуск.
- Качественные стволы.
- Наличие двух стволом.
- Пулевой ствол имеет встроенный парадокс.
- Планка вивер для удобства размещения различных прицелов.
- Новый дизайн ложе и цевья.
- Богатая комплектация.
- Упрощенный газовый узел, упрощенная чистка.
- Возможность установить удлинители на магазин.
Минусы:
- Короткий ствол с парадоксом, что не дает возможности использовать дробовые патроны.
- Люфт цевья.
- На части ружей присутствую люфт ствола и плохо приваренная мушка на коротком стволе.
О патронах
К качеству выбора боеприпасов всегда стоит подходить очень ответственно, так как если в форме гильзы обнаружится какое-либо несоответствие, это может привести к плачевному результату, — отказу оружия. При применении заводских патронов автоматика не вызывает никаких нареканий, большинство мнений сошлось на том, что автоматика у «Бекаса» вполне надёжна.
Смотреть галерею
Бой — на отлично, отдача не очень высока, и к тому же на резкости боя дробовика положительно сказываются автоматически регулируемый газоотвод и отсечка пороховых газов. Подходят патроны с навеской дроби 32-36 г. Не рекомендуется использовать полумагнум, хотя есть мнение некоторых специалистов, что пороховые газы в этих боеприпасах не развивают в стволах давление, выходящее за пределы допустимого. И, возможно, это так и есть, но, скорее всего, их применение значительно сократит срок службы «Бекаса».
Смотреть галерею
Бекас-16 и его модификации
Данная модель самая старая в семействе помповых ружей . Представляет собой классический помповый дробовик 16 калибра. Как и во всех помповых ружьях, перезарядка данного оружия осуществляется за счёт перемещения цевья, которое движется по специальной трубке подствольного магазина. Магазин вмещает в себя 6 патронов, ещё один может быть в стволе оружия.
Хотя данная версия ружья и была самой первой в семействе, она выпускалась в следующих модификациях:
- Базовый Бекас, который называется ещё и Бекас-16. Эта модификация создана исключительно для охоты. Имеет стандартный ружейный приклад и длинный ствол в 717 мм;
- Бекас-1. Это ружьё отлично подходит для самообороны или охраны. В крайних случаях может применяться для охоты. В последнем случае стрелять рекомендуется только на короткие дистанции. Данное ружьё имеет ствол длиной в 572 мм;
- Бекас-2 представляет собой ещё одну модель для самообороны. Её отличие от дробовика Бекас-1 заключается в отсутствии приклада. Вместо него имеется пистолетная рукоять. Данный вариант ружья подойдёт для тех, кто привык стрелять из пистолета;
- Бекас-3 представляет собой универсальный набор на все случаи жизни. Именно эта модель наглядно демонстрирует модульность системы ружей Бекас. Комплект состоит из двух сменных стволов различной длины, ружейного приклада, пистолетной рукояти. С таким оружием можно эффективно ходить на охоту, а в случае необходимости оно с лёгкостью превращается в короткое ружьё, удобное для самообороны или охраны частной собственности.
Заряжания и разряжание
Заряжание магазина патрнами осуществляется при расположении затвора в крайнем переднем положении и при поднятом лотке подающего механизма путем продольного нажатия на подаватель или торец гильзы расположенного в магазине патрона. Возможно заряжание патрона непосредственно в патронник ствола путем незначительного отведения назад затвора в пределах габаритов патрона и последующего запирания патрона затвором при приходе его в крайнее переднее положение. (Заряжание ружья через патронник следует производить только при включенном предохранителе.)
По окончанию стрельбы необходимо разрядить ружье. Для этого надо :
- перевести флажок предохранителя в положение «Предохранение»;
- утопить лоток подавателя, нажимая на упор в левой стенке коробки, извлечь патроны из магазина;
- отвести цевье и затвор в заднее положение, извлечь патрон из патронника. Убедившись, что патрона в патроннике нет, затвор возвратить в крайнее переднее положение. При отсутствии патрона в патроннике не допускать резкого удара затвора о казенный срез в процессе перевода затвора в крайнее положение;
- перевести флажок предохранителя в положение «Огонь»;
- нажать на спусковой крючок;
- перевести флажок предохранителя в положение «Предохранение».
Примечания
- Рогатина // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
- ↑ Рог // Толковый словарь живого великорусского языка : в 4 т. / авт.-сост. В. И. Даль. — 2-е изд. — СПб. : Типография М. О. Вольфа, 1880—1882. — Т. 4.
- Рожон // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
- Рожон // Библейская энциклопедия архимандрита Никифора. — М., 1891—1892.
- Кирпичников А. Н., «Древнерусское оружие», 1971.
- ↑ «Древности Российского Государства, изданныя по высочайшему повелению». Отделение III. Броня, оружие, кареты и конская сбруя.
- Висковатов А. В., «Историческое описание одежды и вооружения российских войск».
Общее описание
Гладкоствольное ружье 12-го калибра с помповым способом перезаряжания Бекас. Подвижное цевье скользит по подствольному трубчатому магазину. Ствол холоднокованый, с хромированным каналом и расширением у дульного среза, где устанавливаются сменные насадки дульных сужений.
Прицельные приспособления – вентилируемая планка и бронзовая мушка. Установка оптики не предусмотрена. Ложа полупистолетная, из массива древесины ореха. В комплекте поставки может быть пластиковая пистолетная рукоять.
Разработка первого Бекаса началась в 1997 году на Вятско-Полянском машиностроительном заводе Молот. Первый образец использовал для стрельбы патроны 16 калибра, а также помповую систему перезарядку. Как и большинство российских дробовиков, новая модель была достаточно холодно принята любителями охотничьего промысла. Хотя другого быть и не могло, ведь российские оружейные заводы крайне редко брались за создание помповых ружей, а еще реже выпускали качественный полуавтоматический образец. Однако компания Молот не сдалась.
На рубеже веков ружье Бекас-16 получило свою первую модификацию под названием Бекас-12М. В новой модели поменялась не только концепция ствола, но и были внесены серьезные конструктивные изменения. К примеру, заметной модернизации подверглась помпа, которая в новой версии стала работать гораздо легче и увереннее. Еще через полтора года было выпущено ружье, получившее название Бекас-12М-авто — в ней полуавтоматический механизм перезарядки был заменен на автоматику (перезарядка производилась за счет газового двигателя).
Сегодня компания Молот разработала около 10 различных модификаций для ружья Бекас, каждая из которых имеет несколько вариантов исполнения. Однако все ружья также имеют огромное количество сходств с оригиналом, так что любители классики могут выбирать любое ружье и при этом точно не прогадают. Самой последней разработкой на данный момент считается модель ВПО-202, разработанная на базе модернизированного Бекаса-12-Авто. Подробнее об этой и других модификация в следующем разделе.
Бекас-16 и его модификации
http-equiv=»Content-Type» content=»text/html;charset=utf-8″>mg itemprop=»image» src=»/wp-content/uploads/c/4/3/c43c9c580fa7a78fed03dbfc9279a3f2.jpeg» alt=»»>
Данная модель самая старая в семействе помповых ружей . Представляет собой классический помповый дробовик 16 калибра. Как и во всех помповых ружьях, перезарядка данного оружия осуществляется за счёт перемещения цевья, которое движется по специальной трубке подствольного магазина. Магазин вмещает в себя 6 патронов, ещё один может быть в стволе оружия.
Хотя данная версия ружья и была самой первой в семействе, она выпускалась в следующих модификациях:
- Базовый Бекас, который называется ещё и Бекас-16. Эта модификация создана исключительно для охоты. Имеет стандартный ружейный приклад и длинный ствол в 717 мм;
- Бекас-1. Это ружьё отлично подходит для самообороны или охраны. В крайних случаях может применяться для охоты. В последнем случае стрелять рекомендуется только на короткие дистанции. Данное ружьё имеет ствол длиной в 572 мм;
- Бекас-2 представляет собой ещё одну модель для самообороны. Её отличие от дробовика Бекас-1 заключается в отсутствии приклада. Вместо него имеется пистолетная рукоять. Данный вариант ружья подойдёт для тех, кто привык стрелять из пистолета;
- Бекас-3 представляет собой универсальный набор на все случаи жизни. Именно эта модель наглядно демонстрирует модульность системы ружей Бекас. Комплект состоит из двух сменных стволов различной длины, ружейного приклада, пистолетной рукояти. С таким оружием можно эффективно ходить на охоту, а в случае необходимости оно с лёгкостью превращается в короткое ружьё, удобное для самообороны или охраны частной собственности.
Достоинства и недостатки
Ружье Бекас 12 М обладает следующими преимуществами:
- всему миру оно известно своей надежностью и безотказностью. По такому показателю помповое ружье Бекас М несколько уступает двустволкам, но имеет преимущество в скорострельности. После случившейся осечки дробовик под название Бекас оперативно перезаряжается, что придает ему особую популярность среди работников силовых структур;
- хромирование ствольного канала существенно облегчает его чистку;
- ружье 12 М стреляет боеприпасами, длина гильз которых составляет 7.6 см. Если пользоваться более короткими зарядами, кучность и дальность ведения огня несколько ухудшатся, но появляется твердая уверенность в том, что гладкоствольное оружие во время охоты не выйдет из строя;
- удобство процессу перезарядки придают длина цевья и имеющиеся на его поверхности насечки. Пользователь, имеющий различные анатомические возможности, не ощущает дискомфорта;
- ружье Бекас 12-го калибра обладает отличной баллистикой не только во время стрельбы дробью, но и при ведении огня пулевыми зарядами;
- принцип действия специального рычага останавливает затворную раму. В этот момент можно извлечь один патрон, и не подать в канальный ствол следующий заряд. Такая особенность позволяет быстро зарядить помповое ружье боеприпасом иного калибра;
- полупистолетная ложа нареканий не вызывает, да и само ружье двенадцатого калибра довольно легкое, отлично подходит для продолжительной ходовой охоты.
Ружье Бекас 12 зарекомендовало себя на рынке
К сожалению, у ружья Бекас 12 имеются определенные недостатки:
- звук механизма перезарядки для ведения охоты считается довольно громким, слышен в лесу на большом расстоянии. Больше всего шума происходит при заклинивании затворной личинки за вырез, расположенный в ствольном хвостовике;
- если вести огонь дробью из патронов 12-го калибра, радиус поражения увеличится, но пользователь будет ощущать достаточно сильную отдачу. Такая особенность ограничивает круг пользователей, любящих охоту.
- некоторые охотники критикуют нерегулируемость прикладного затыльника.
Принцип действия
После выстрела часть пороховых газов отбирается из ствола и толкает поршень газового двигателя. Тот, в свою очередь, посредством двух тяг перемещает затворную раму назад, в результате чего извлекается стреляная гильза, взводится ударный механизм и сжимается возвратная пружина. При обратном движении затвора элеватор подает патрон из бункера на линию заряжания, личинка затвора подталкивает его в патронник и, качнувшись вверх, зацепляется своим зубом за отверстие в хвостовике казенника ствола. Оружие заряжено и готово к выстрелу. После израсходования всех патронов затворная рама становится на задержку.
Чтобы зарядить ружье, включите предохранитель, сдвинув его кнопку на задней ветви спусковой скобы влево. Поверните ружье окном бункера магазина вверх, нажмите на рычаг затворной задержки и утопите элеватор вниз. Патроны подаются в магазин дульцем гильзы вперед. Запрещено использовать те, что снаряжены остроконечной пулей, которая может наколоть капсюль.
Чтобы зарядить четвертым патроном, поверните рычаг отсекателя на левой стороне ствольной коробки так, чтобы он смотрел назад. Это не только удержит патроны в магазине, но и включит режим затворной задержки. После этого сдвиньте затворную раму назад, положите патрон на элеватор подачи через окно выбрасывателя в ствольной коробке. Нажмите на рычаг задержки и освободите раму затвора, которая под действием пружины вернется в исходное положение и подаст патрон в патронник. Выключите отсекатель, повернув его в сторону мушки.
Отсекателем можно пользоваться и в том случае, если необходимо срочно сменить тип снаряжения патрона. Для этого включите отсекатель, отведите затворную раму назад и извлеките патрон из патронника, после чего положите нужный боеприпас на элеватор. Нажмите рычаг затворной задержки, выключите отсекатель.
После каждого выстрела надо отпускать спусковой крючок и давать ему возможность занять исходное положение.
Использование охотничьего ружья Бекас Авто 12/76 (Магнум) ВПО 201 — 05 Спортинг показано в видеоролике ниже:
История разработки ружья «Бекас-Авто»
До начала разработки «гладкого» полуавтомата «Вятско-полянский машиностроительный завод «Молот» с 1997 года производил помповое ружье «Бекас». Оно оказалось неплохим, продавалось активно, и разработка самозарядки была лишь вопросом времени. Тем более что ижевские конкуренты не дремали.
В 2001 году под руководством П. М. Мокрушина и А. И. Кабатчикова началось производство «Бекаса-Авто». Этот полуавтомат был разработан всего за 6 месяцев и должен был занять нишу надежного и качественного оружия отечественного производства, предлагаемого за умеренные деньги. Концепция была прекрасной.
Отличительной особенностью «Бекаса-Авто» было исполнение ружья в 16-м калибре, который на тот момент по популярности уступал даже 20-му калибру. Это стало серьезным маркетологическим просчетом. Я почти уверен в том, что на заводе не удосужились досконально «посчитать» рынок, то есть провести должную работу по сбору и анализу профильной статистической информации. Зато, как показали последующие события, урок заводу пошел впрок.
Ружья «Бекас-Авто» 16 и 12 калибров унифицированы на 90%. Но сами конструкторы этой модели признавали, что было бы лучше сразу разрабатывать и производить «Бекас-Авто» только 12 калибра. Это позволило бы упростить производство и создать более совершенное ружье. Впрочем, самозарядный первенец «Молота» в целом вполне удался.
Уже через полгода после начала выпуска «Бекаса-Авто» стали очевидны его конструктивные недостатки. Охотники жаловались на возникающие проблемы с автоматикой и с УСМ. Эти просчеты были быстро устранены, что на тот момент было в диковинку. Модернизированная версия ружья в своем названии получила индекс «М».
За 10 лет производства «Бекаса‑12М авто» было собрано около 50 тысяч экземпляров. Кто-то скажет, что это не так уж много. Соглашусь, но замечу, что эти ружья в основном расходились по России и в условиях жесткой конкуренции с чрезвычайно популярным тогда МР‑153 и наводнившим страну аналогичным импортом. Никто не списывал со счетов и тульские МЦ21–12, которые не только понемногу производились на ТОЗе, но и во множестве оставались на вторичном рынке. А их, извините, еще в советские времена было выпущено не менее 300 тысяч штук.
Изделия вятскополянских оружейников имели серьезное преимущество: их можно было покупать без обычной процедуры отбора по принципу «лучшее из имеющихся в магазине». ОТК на заводе работал эффективно. Насколько я знаю, в те времена оружие «Молота» не только аккуратно собиралось, но и отбраковывалось при сверхнормативных отклонениях при отстреле. Возможно, сейчас эта информация почти десятилетней давности в какой-то степени устарела, но тогда это было именно так.
ТТХ «Бекаса-М авто». Информация от производителя
«Бекас-М авто» — это самозарядное охотничье ружье. Отличительная особенность модернизированных ружей этой модели — наличие так называемой «умной» системы отсечки и сброса пороховых газов.
Перезарядка осуществляется за счет использования энергии пороховых газов, которые отводятся из канала ствола в газовую камеру, и энергии возвратной пружины. В газовой камере размещен узел стабилизации давления газов на поршень подвижных частей. Это делает отдачу ружья мягче, работу автоматики — стабильнее, ресурс — выше. Ружье выпускалось в калибрах 12×76, 12×70 и 16×70.
Ружье отличается брутальным, даже несколько агрессивным дизайном. Это обусловлено «рублеными» формами, массивным цевьем и прямоугольной формой нижней части ствольной коробки. Детали оружия хорошо обработаны, само ружье аккуратно собрано.
Ствол ружья — съемный. Запирание канала ствола осуществляется поворотом запирающего клина при продольном перемещении затворной рамы и вхождением клина в паз хвостовика ствола. УСМ куркового типа смонтирован на отделяемом основании. Предохранитель — кнопочного типа. Магазин — трубчатый подствольный. Цевье размещается на корпусе магазина.
Прицельные приспособления: вентилируемая планка для длинных дробовых стволов или мушка с целиком для короткого пулевого ствола. На верхней части легкосплавной ствольной коробки есть пары для установки крепления оптического прицела.
У ружья есть традиционная для такой конструкции затворная задержка и отсекатель патронов. Цевье и приклад — из ореха. Для удобства стрельбы приклад имеет резиновый затыльник-амортизатор. Вместо приклада возможна установка пистолетной рукоятки.
Канал ствола, патронник и газовая камера традиционно хромированы. Поршни газового узла изготовлены из нержавеющей стали. Для исключения возможного инерционного накола капсюля ударник затвора подпружинен. Конструкция ружья исключает возможность выстрела при незапертом затворе.
Список источников
- voin-box.ru
- wikihunt.ru
- vladimirnechaev.ru
- oliandr.ru
- post1.su
- dzen.ru
- xn--29-6kcd4c2be.xn--p1ai
- ohota-aliance.ru
- 8war.ru
- arena-pilotage.ru
Так сложилось, что я предпочтение отдаю отечественному оружию. Покупать за достаточно приличные деньги «иномарку» и корябать ее в лесу как-то жалко. Тем более что не так страшно и ненадежно наше родное отечественное оружие, как его малюют. Скорее напротив…
В самом начале 2000-х годов я приобрел полуавтоматическое ружье родом из Вятских Полян – «Бекас 12М Авто» со стволом длиной в 70 см. Это классический полуавтомат, перезаряжаемый посредством отвода пороховых газов из канала ствола.
Честно сказать, поначалу не хотел покупать самозарядное ружье, склоняясь к «двуствольной классике», но прогресс есть прогресс… А ведь когда-то сам критиковал автоматчиков на охоте. Но любой критик заканчивает свое критиканство, когда поближе познакомится с предметом и поймет те эксплуатационные удобства, которые он несет в себе.
На меня сразу произвели впечатление эргономика, отличный баланс и прикладистость нового ружья. Привыкать к нему не пришлось: как говорится, попадать из него начал с первого выстрела. Точность, резкость, кучность и равномерность осыпи были на высоте.
Ствол идеально прямой, легкий. Наличие съемных чоковых сужений (чок, получок и цилиндр) позволяло ружью быть универсальным для разных охот. Комбинируя чоковое и получоковые сужения с подобранным патроном, я имел всегда гарантированно качественный результат, на кого бы не приходилось охотиться. И в пулевой стрельбе было все на высоте: на 100 м стабильно удавалось укладывать 5 пуль в лист бумаги формата А4.
Очень понравилось и то, что ружье оказалось малочувствительным к загрязнению иголками и прочей «лесной грязью». Но вот засорение чем-то вроде песка делало это оружие неработоспособным.
Менять этот полуавтомат на что-то другое не вижу никакого смысла. Но кроме такой явной похвальбы ружьем, хочу сказать и о ряде достаточно существенных, на мой взгляд, недостатков. Начнем с его покрытия: ружье банально покрашено. Эта краска хорошо лежит на стволе, но замечательно сходит с коробки из сплава.
Газоотводный узел достаточно сложной конструкции – разбирать его и чистить в полевых условиях неразумно. Для этого нужен специальный инструмент, и всегда есть возможность что-то потерять из его мелких конструктивных элементов. Особое неудобство представляет снятие и постановка назад стопорной шайбы этого узла.
Для манипуляций с газоотводом нужен большой чистый ствол и инструкция под рукой. Если все же кто-то попробует сделать это под дождем в лесу или поле, то ружье превратится в бесполезную дубину, и охота на этом этапе завершится.
Несмотря на свои недостатки, газоотводный механизм имеет и огромный плюс – позволяет использовать любые типы патронов. Даже с «легким спортингом» автоматика отлично производит перезарядку ружья. Более того, нареканий на автоматику «Бекаса 12М Авто» никогда слышать не приходилось.
Не совсем понятно, для чего магазин ружья исполнен с «глухим» передним концом. Из-за этого его невозможно удлинить, и при чистке магазина могут возникнуть определенные трудности. Отсекатель магазина явно недоработан. Приходилось читать, что у некоторых охотников он переворачивается в процессе эксплуатации в среднее положение, что приводит к самопроизвольному выбросу патрона под затвор и, как следствие, к полному заклиниванию оружия.
Также описывали случай, когда в положении переключателя вперед на отсечку из магазина все равно подавался патрон. Заряжание магазина посредством нажатия кнопки неудобно, но к этому легко можно приноровиться. Если по какой-то надобности придется снять магазин, то потом вставить выпавшую из него пружину будет проблемно. Для ее монтажа назад лучше найти помощника, сделать это в одиночку крайне сложно.
Ударно-спусковой механизм «Бекаса 12М Авто» весьма сложен, без лишней надобности в его устройство лучше не влезать. По крайней мере у меня такой необходимости не возникало.
Что еще не понравилось в конструкции в целом очень неплохого ружья, так это не совсем логичное крепление приклада. При его снятии, например для замены на другой, вывинчивается винт, и «гайка» крепления попадает внутрь коробки. Как итог имеем полную разборку ружья. Почему так получается? А потому, что в «Бекасе 12М Авто» резьба для крепления приклада в ствольной коробке отсутствует.
Приклад крепится через отверстие в ствольной коробке к специальной фигурной пластине-«гайке» с резьбой, которая ложится в специальные пазы внутри коробки. Привертывание приклада без прижима пластины-«гайки» пальцем при полной разборке можно сравнить с закручиванием винта снизу через отверстие ничем не закрепленной гайкой.
Помимо этого, «гайка» может лечь не на свое место при видимости надежного крепления приклада. При начале стрельбы и работы автоматики «гайка» ляжет на свое место и даст около 3 мм осевого перемещения приклада. У меня такое было, и поэтому я предпочитаю разобрать ружье и, поставив пластину на место, надежно закрепить приклад.
Можно вспомнить несколько случаев, когда на охоте мой «Бекас» не перезарядился. Как-то в году 2006-м затвор заклинил в заднем положении. Причина была в отрыве донца бумажной гильзы самокрутного патрона. Сама гильза наполовину застряла в патроннике, а ее металлическое донце, захваченное затвором, перекосилось и заклинило затвор.
Устранил это недоразумение очень быстро. Другой случай был при попытке «аккуратно» разрядить ружье после охоты, так чтобы нестреляные патроны не падали в грязь. Упер приклад в бок, левую ладонь подставил под окно ствольной коробки и стал медленно открывать затвор, ожидая, что патрон упадет в ладонь.
Во время этого процесса правая рука, видимо, дернулась туда-сюда, и подаватель поднял патрон из магазина тогда, когда патрон из патронника еще был в ствольной коробке. Ружье соответственно заклинило. Каких-либо иных серьезных происшествий со своим ружьем вспомнить не могу.
Что на счету моего «Бекаса» почти за 10 лет эксплуатации? Около сотни уток, десяток зайцев да два кабана. Много это или мало? Мне кажется, вполне достаточно. И на всех прошедших охотах ни разу это ружье меня не подвело, даже если считать тот случай с оторванным донцем гильзы. Из этого патрона был на 35–40 м взят отличный заяц, «Бекас» дал сбой лишь после выполнения своей работы.
Можно коснуться еще одного достаточно важного вопроса: а нужен ли полуавтомат на охоте? Многие «правильные охотники» считают пользование им плохим тоном. Ответ однозначный: полуавтомат намного удобней двустволки, его отдача чувствительно меньше, следовательно, и сам выстрел более комфортен. Удобство на охоте – вещь немаловажная.
Большое количество патронов в магазине нужно ли? Опытному охотнику порой достаточно одного выстрела, а вот новичку магазин с запасом патронов не помешает. Навык и опыт никогда мгновенно не приходят.
Паспорт охотничьего ружья БЕКАС-16-АВТО (16 калибр)
НАЗНАЧЕНИЕ РУЖЬЯ
Ружье охотничье самозарядное 16-го. калибра модели «Бекас-16 авто» предназначено для различных видов охоты в условиях от минус 30°С до плюс 50°С
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Калибр 16
Диаметр канала ствола, мм 17,0
Длина патронника, мм 70
Длина ствола, мм 680
Емкость магазина, патронов 4
Масса ружья (без принадлежностей, чехла с ремнем), кг, не более 3,6
Габаритные размеры, мм, не более:
длина 1110
ширина 60
высота 200
Кучность стрельбы, %, не менее на дальности 35 м, для дульных сужений:
PC 16.00.12-02 (чок) — 1,00 60
PC 16.00.12-01 (получок) 0,50 50
PC 16.00.12 (цилиндр) -0,00 35
| п/п | Обозначение | Наименование | Кол | Примечание |
| 1 | PC.16.00.00 СБ | Ружье охотничье само зарядное 16-го калибра «Бекас-16 авто» |
|
|
| 2 | PC-16.00.12 | Втулка сменная (цилиндр) |
|
|
| 3 | РС.16.00 12-01 | Втулка сменная (получок) |
|
|
| 4 | PC-16.0012-02 | Втулка сменная (чок) |
|
|
| 5 | РП-16.00.23 | Ключ | ||
| 6 | PC-16.03.04 | Ударник | по заказу | |
| 7 | СОК-95 3.14 | Пружина ударника | по заказу | |
| 8 | РП-16.03.07 | Выбрасыватель | no заказу | |
| 9 | РП-16.03.08 |
Упор (пружины выбрасывателя) | по заказу по заказу | |
| 10 | РП-16.03.09 | Пружина выбрасывателя |
|
по заказу |
| 11 | НО-001 | Нож охотничий |
|
по заказу |
| 12 | Отвертка с пластмассовой рукояткой 7,5 ГОСТ 3-4723-80 | |||
| 13. | Шомпол 782 ГОСТ В18645-82 |
|
по заказу | |
| 14. | Наконечник 16 ГОСТ В18644-82 |
|
по заказу | |
| 15 | 6Ю5 | Масленка 11 ГОСТ В38419-73 |
|
по заказу |
| 16 | Выколотка 2.5х40 ГОСТ В 18655-82 |
|
по заказу | |
| 17 | РП-16 4-110 СБ | Чехол | ||
| 18 | КЮ-5,6.1 СБ 3-7 | Ремень |
|
по заказу |
| 19 | PC-16 ПС | Ружье охотничье самозарядное 16-го калибра «Бекас 16 авто». Пас порт |
|
|
| 20 | РП-16 К-2 | Коробка картонная |
|
|
| 21 | PC-16.00.14 | Кольцо обтюрирующее наружное |
|
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Ружье охотничье самозарядное 16-го калибра «.Бекас-16 авто» состоит из следующих составных частей
Ружье охотничье самозарядное- 16-го калибра модели «Бекас-16 авто» в разобранном виде:
1 -затвор; 2-коробка: 3-рукоятка перезаряжания; 4-выбрасыватель; 5-флажок отсекателя патронов: 6-ось ударно-спускового механизма; 7-предохранитель; 8 — крючок спуской; 9-приклад; 10-ствол с планкой и мушкой; 11-кнопка танова затвора; 12-лоток подъема патрона; 13-кольцо обтюрирующее наружное; 14-кольцо обтюрирующее внутреннее; 15 -газовая камера; 16-поршень с тягами; 17-возвратная пружина; 18-колпачок; 19-цевье; 20-ударно-спусковой механизм; 21 — затворная рама; 22 — шуруп с кольцом; 23-затылок приклада; 24-вкладыш.
Для повышения долговечности ружья и коррозионной стойкости канал и патронник ствола, также обтюрирующие кольца и газовая камера хромированы.
Автоматическая перезарядка ружья .производится за счет энергии пороховых газов, .отводимых из канала ствола в газовую камеру и энергии возвратной пружины.
Запирание затвора осуществляется поворотом запирающего клина, т.е. вхождением клина в паз ствола.
Ударно-спусковой механизм, смонтирован на отдельном основании.
Магазин трубчатый подствольный
6.2. Принцип .работы ружья заключается в следующем:
— при нажатии на спусковой крючок курок выходит из зацепления с шепталом и под действием боевой пружины поворачивается вокруг своей оси, наносит удар по ударнику.
Происходит выстрел;
— пороховые газы через отверстия в стволе попадают в газовую камеру и через обтюрирующие кольца давят на поршень с тягами;
— движение от поршня через тяги передается затворной раме и она начинает перемещаться- в заднее положение, при этом начинает сжиматься возвратная пружина;
— затворная рама своим зубом производит поворот запирающего клина вокруг его оси. Происходит отпирание канала ствола;
— затвор, продолжая движение с затворной рамой, извлекает стреляную гильзу из канала ствола с помощью выбрасывателя;
— при дальнейшем движении затворная рама своей нижней плоскостью воздействует на курок и рычаг подъема лотка, поворачивая их вокруг своих осей, курок при этом встает на шептало;
-при приходе рамы с затвором в крайнее заднее положение задний торец отражателя упирается в дно коробки и производит выталкивание стреляной гильзы из окна коробки, левая тяга при этом своим выступом воздействует на левый упор патрона и освобождает крайний патрон, находя щийся в магазине;
— патрон под действием пружины магазина перемещается на лоток, при этом отжимает останов затвора и связанный с ним упор патрона правый, который останавливает подачу следующего патрона из магазина;
— под действием возвратной пружины затворная рама с затвором начинает двигаться вперед, при этом своим выступом нажимает на рычаг подъема лотка. Лоток поворачивается на оси и, поднимает патрон на линию досылания;
— при дальнейшем движении затвор досылает патрон в патронник, рама выступом поворачивает запирающий клин, который входит в окно хвостовика ствола, происходит запирание канала ствола;
— лоток под действием пружины возвращается в исходное положение;
— ружье готово к следующему выстрелу;
— для производства одного выстрела, без подачи следующего патрона из магазина или для замены патрона в патроннике, ружье снабжено отсекателем патронов, находящемся с левой стороны ружья. При повороте отсекателя против часовой стрелки на 180° подача патронов из магазина превращается. Для возобновления подачи патронов отсекатель необходимо повернуть по часовой стрелке в исходное положение.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Прежде, чем пользоваться ружьем, необходимо изучить правила безопасности, изложенные в охотничьем минимуме.
Следует всегда относиться к ружью как к за ряженному и готовому к выстрелу.
ПОМНИТЕ!
Никогда нельзя направлять ружье на человека или домашних животных.
Ружье следует хранить незаряженным, со спущенным курком. Боеприпасы храните в недоступном для посторонних людей месте. Необходимо соблюдать, кроме вышеперечисленных, следующие правила предосторожности:
1) не опираться на ружье;
2) всегда держать ружье с включенные предохраннтелем во избежание случайного выстрела;
3) перед заряжанием ружья обязательно осмотреть канал ствола и патронник — в них не должно быть посторонних предметов;
4) при стрельбе пулями, во избежание раздутии и разрывов ствола, диаметр, замеренный по телу пули без учета центрирующих ребер должен быть меньше диаметра дульного сужения. Для круглых пуль это правило легко проверить свободным прохождением пули через дульное сужение;
5) вести учет количества, произведенных выстрелов.
Категорически запрещается;
— производить разборку заряженного ружья;
— применять снаряженные патроны при проверке взаимодействия деталей и механизмов ружья
— применять патроны, развивающие давление выше эксплуатационного, равного 74 МПа (755 кгс/см2);
— подвергать ружье переделке, приводящей к изменению формы, размеров и взаимодействия деталей и механизмов ружья;
— применять другой порох и порох с истекшим сроком хранеаия, отсыревший и с признаками разложения, а также высохший бездымный порох и смеси посоха различных марок;
— спрессовывать заряд бездымного пороха;
— применять при снаряжении добавочный воспламенитель из дымного пopoxa.
В случае возникновения неполадок в заряженном ружье, прежде, чем выяснить их причины необходимо включить кнопочный предохранитель, расположенный в предохранительной скобе, в положение «предохранение» При этом не видно красного кольца на предохранителе.
ПОДГОТОВКА РУЖЬЯ К РАБОТЕ
8.1. При подготовке ружья к работе необходимо
— протереть канал ствола и патронник при наличии там смазки и порохового нагара
8.2. В собранном ружье проверить вэаимодействие механизмов.
8.3. Внимание! Сменная втулка должна быть ввернута до упора, выступание втулки за торец ствола не допускается.
Колпачок крепления ствола должен быть завернут до упора.
Ружье готово к работе.
ПОРЯДОК РАБОТЫ
9.1. Включение и выключение предохранителя
9.1.1. Включить предохранитель — перевести кнопочный предохранитель до упора в положение «Предохранение» (4)
9.1.2. Выключить предохранитель — перевести кнопочный предохранитель в положение «Огонь», при этом видно красное кольцо на предохранителе.
9.2. Порядок заряжания и стрельбы:
— отвести затвор с помощью рукоятки в крайнее заднее положение, при этом затвор зафиксируется остановом затвора (1);
— вставить патрон в окно коробки (2);
— нажать на кнопку останова затвора, при этом затвор под действием возвратной пружины досылает патрон в патронник и запирает канал ствола (З);
— повернуть ружье нижней частью вверх и, нажимая на кнопку останова затвора и на лоток подающего механизма, ввести поочередно патроны в магазин до момента фиксации каждого патрона за упор коробки (5);
При необходимости замены патрона, находящегося в патроннике, патроном с другой дробью или пулей, установить флажок механизма отцепки патронов в положение, исключающее подачу патронов из магазина (7). Отвести подвижные части с помощью рукоятки в крайнее заднее положение, при этом предыдущий патрон экстрагируется из окна коробки (8). Затем подать требуемый патрон в окно коробки и нажать на кнопку останова, при этом подвижные части переместятся в переднее положение. Повернуть отсекатель в исходное положение. Внимание! Заряжание ружья через патронник производить только при включенном предохранителе.
Для производства выстрела прицелиться и нажать на спусковой крючок (6).
Для производства следующего выстрела отпустить спусковой крючок и вновь нажать на него. Когда в магазине закончатся патроны, подвижные части останутся в заднем положении. Убедившись, что патрона в патроннике нет, затвор переместить в переднее положение.
Для этого нажать на кнопку останова, затвора, расположенную с правой стороны передней части коробки.
РАЗБОРКА И СБОРКА РУЖЬЯ (рис. 4)
Приступая к разборке, замене ствола или сменных втулок, прежде всего необходимо убедиться, что ружье не заряжено. Проверить отсутствие патронов в магазине и патроннике.
10.1. Неполная разборка ружья.
10.1.1. Отвинтить гайку (колпачок) магазина и снять цевье (1).
Рис. 3. Порядок работы.
Рис. 4. Разборка и сборка ружья.
10.1.2. Отвести затвор за рукоятку перезаряжания и снять ствол с газовой камерой.
10.1.3. Снять обтюрирующие кольца.
10.1.4. Выколоткой вытолкнуть ось ударно-спускового механизма и отделить его, поворачивая наружу и одновременно перемещая вперед, при этом большим пальцем левой руки нажать кнопку останова затвора (2).
10.1.5. Отвести подвижные части с. помощью поршня назад до упора и вынуть запирающий клин с помощью оси ударно-спускового механизма (3).
10.1.6. Плавно переместить поршень вперед и снять его с магазина, снять возвратную пружину (3)
10.1.7. Вынуть затворную раму (5).
10.1.8. Вынуть затвор и рукоятку перезаряжания (4).
10.1.9. При необходимости можно снять газовую камеоу со ствола (4).
10.1.10. Для разборки магазина необходимо отверткой утопить вкладыш в корпусе магазина и, повернув их на 180°, извлечь из корпуса.
Внимание! Необходимо остерегаться самопроизвольного выброса вкладыша при действии на него Пружины магазина.
10.2. Сборка ружья производится в обратной последовательности.
10.3. Замена сменных втулок (6).
Замену сменных втулок производить с помощью специального ключа, прилагаемого в комплекте ЗИП (7)
При замене сменных втулок (дульных сужений) их нужно завинтить до упора. При этом выступание сменной втулки за торец ствола не допускается.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Продолжительность службы и безотказность работы ружья в значительной степени зависят от умелого и заботливого обращения. При хранении механизм ружья должен быть слегка смазан тонким слоем ружейной смазки.
11.1. Подготовка к стрельбе.
11.1.1. Для подготовки ружья к стрельбе удалить смазку с наружных поверхностей ружья и из канала ствола.
11.1.2. Необходимо соблюдать следующие правила:
— при отсутствии патрона в патроннике не допускать резкого удара затвора о казенный срез ствола в процессе перевода затвора в крайнее переднее положение;
— следить за чистотой и исправностью всех деталей ружья;
— не допускать попадания в ствол снега, земли н т.п.
При интенсивной стрельбе после каждых 30-40 выстрелов производить чистку газовой камеры и обтюрирующих втулок от нагара.
Чистка и сказка.
Осмотр, чистку и смазку ружья производить не позднее шести часов после стрельбы. В случае .невозможности чистки необходимо канал ствола с патронником, внутреннюю поверхность газовой ка~ меры и шток смазать маслом РЖ и при первой возможности, но не позднее одних суток, произвести чистку. В дальнейшем, при хранении без употребления — не реже одного раза в три месяца.
Зимой чистку производить в закрытом помещении с температурой воздуха 20+5°C после того, как ружье нагреется до температуры помещения. Для чистки канала ствола и патронника применять щетинный ершик или чистый протирочный материал (ветошь, паклю) без содержания песка и твердых частиц, чистку производить до полного удаления порохового нагара. Чистка производится в следующей последовательности:
1. Смазать канал ствола и патронник ершиком, окунув его в масло РЖ, ВО или КРМ.
2. Протереть канал ствола насухо протиркой с туго намотанным на нее протирочным материалом.
3. Повторить процесс смазки и протирания 8-10 раз до полного удаления нагара (проверяется осмотром канала ствола).
4. После чистки смазать канал ствола и патронник чистым маслом РЖ, ВО или КРМ.
Отложения свинца удалять из канала ствола, патронника, газовой камеры, обтюрирующих колец, корпуса магазина ершиком из тонкой стальной или латунной проволоки, обильно смазанным ружейной смазкой.
Для большей надежности работы механизмов применять смазки, соответствующие времени года и рекомендуемые для ружей. Недопустимо загустение смазки в пазах затвора, в пазах коробки, в гнезде под выбрасыватель и на боевой пружине. Деревянные детали протереть сухой ветошью.
Невыполнение указаний по чистке, смазке и хранению ружья приводит к коррозионному повреждению металлических деталей, в том числе и хромированных.
Хранение.
Для сохранения в работоспособном состоянии вычищенное и смазанной ружье следует хранить в вычищенное и смазанное ружье следует хранить в сухом, без резких колебаний температуры помещении в окружающем воздухе агрессивных примесей.
Во избежание появления остаточной деформации пружины курок должен быть спущен.
* При поломке кольца обтюрирующего наружного заменить деталью из ЗИПа.
Теги
- #бекас авто
- #бекас 12-м-авто
- #бекас 12м авто
Что еще почитать
«Бекас 12М» – это помповое ружье, выпускавшееся Вятско-Полянским оружейным заводом «Молот» с 1999 года. Простое и надежное, оно послужило основой конструкции самозарядных ружей ВПО-201-05 и его последующей модификации ВПО-201М. Применяется для охоты и самообороны.
Содержание
- 1 Описание ружья Бекас 12М
- 1.1 Достоинства и недостатки
- 1.2 Предназначение
- 1.3 Разновидности
- 2 Технические характеристики
- 3 Конструкция
- 4 Комплектация и упаковка
- 5 Принцип действия
- 6 Разборка
- 7 Тюнинг
- 8 Цена и отзывы
- 9 Аналогичные модели
Описание ружья Бекас 12М
Гладкоствольное ружье 12-го калибра с помповым способом перезаряжания. Подвижное цевье скользит по подствольному трубчатому магазину. Ствол холоднокованый, с хромированным каналом и расширением у дульного среза, где устанавливаются сменные насадки дульных сужений.
Прицельные приспособления – вентилируемая планка и бронзовая мушка. Установка оптики не предусмотрена. Ложа полупистолетная, из массива древесины ореха. В комплекте поставки может быть пластиковая пистолетная рукоять.
Обзор ружья Бекас 12-М показан в этом видео:
Достоинства и недостатки
Это действительно Real McCoy в оружейном мире. Ружье крайне неприхотливое в эксплуатации и не требующее чрезмерных усилий по содержанию. В силу помпового типа перезаряжания отказы в стрельбе просто невозможны.
- Канал ствола хромированный, это облегчает уход за оружием и улучшает его баллистику. В нем есть место для сменных насадок с дульными сужениями разных градаций. Установка насадки внутрь ствола дает гарантию идеальной соосности.
- Длинный патронник позволяет варьировать тип боеприпасов в зависимости от предполагаемого вида охоты. Стрельба патронами с короткими гильзами (70 мм) несколько ухудшает кучность и резкость боя, но не является опасной, ни для стрелка, ни для оружия.
- Излишне шумное для охотничьего оружия, особенно громкий щелчок происходит в момент зацепления клина личинки затвора за вырез в хвостовике ствола.
- Цевье длинное, с хорошо развитой насечкой, оно удобно для перезаряжания независимо от анатомических особенностей стрелка.
- Патроны двенадцатого калибра снаряжаются большим количеством дроби, поэтому величина осыпи делает стрельбу по птице влет очень результативной. Однако за такой бонус приходится терпеть жестокую отдачу. Ружье далеко не всем по руке и по силам. В инструкции особо указано, что стрельба с пистолетной рукоятью и длинным стволом запрещена, поскольку чревата травмами рук.
- Надежное запирание канала ствола качающейся личинкой, клин которой зацепляется за вырез в хвостовике казенника, обеспечивает хорошие баллистические качества оружия. Стрельба пулями любых систем кучная, величина МОА на дистанции 70 метров не превышает 2 единицы.
- Имеется рычаг остановки затворной рамы на полпути. Это позволяет извлечь патрон из патронника и не подавать его из магазина, что удобно для транспортировки оружия – не требуется опустошать магазин, а также для быстрой замены на боеприпас с иным видом снаряжения.
- Полупистолетная ложа из массива древесины ореха соответствует всем канонам стрелкового искусства и вполне удобна для стрельбы со всех положений для условного стрелка с усредненными анатомическими параметрами. Однако невозможность регулировки высоты затыльника приклада порождает критические замечания о том, что дотянуться до спускового крючка может быть проблематично.
Ружье относительно легкое, с ним можно без проблем отшагать по лесным и болотным дебрям целый день.
Карабин Бекас 12 М (фото)
Предназначение
Ружье выпускается только в 12-м калибре и с патронником длиной 76 мм. Модели с длинным стволом используются для охоты по мелкому и среднему зверю, боровой и водоплавающей птице. Короткий ствол применяется для самообороны и стрельбы пулями на небольшие дистанции.
Разновидности
До 2012 года Вятско-Полянский оружейный завод выпускал 8 моделей этого ружья со стволами 535, 680, 720 и 780 мм в одиночной или комбинированной комплектации. На сегодняшний день выпускается всего две.
- ВПО-202-04 со стволом длиной 535 мм и полупистолетной ореховой ложей. В комплекте поставки пистолетная рукоять и две сменных дульных насадки – получок и «Парадокс» (цилиндр предустановлен в стволе) длиной 150 мм.
- ВПО-202-07 Бекас РП с комплектом стволов 535 и 750 мм. Набор сменных дульных сужений такой же.
Технические характеристики Бекас авто 12 М даны ниже.
Технические характеристики
|
ВПО-202-04 |
ВПО-202-04 |
|
|---|---|---|
|
Тип |
Гладкоствольное ружье с подвижным цевьем |
|
|
Калибр |
12, патронник 76 мм |
|
|
Ствол |
Хромированный |
|
|
Длина ствола (мм) |
535 |
Комплект 535 и 750 |
|
Сменные дульные сужения |
«Парадокс» и получок 150 мм. Цилиндр предустановлен |
|
|
Емкость магазина |
6 |
|
|
Длина общая (мм) |
844 |
1301 |
|
Вес (кг) |
3,3 |
3,6 |
Конструкция
- Гладкоствольное ружье с подвижным цевьем – помповый тип перезаряжания.
- Ствол холоднокованый, вороненый, канал хромированный. На дульном срезе расширение для установки сменных насадок – «Парадокс», получок (цилиндр предустановлен).
- Магазин трубчатый, подствольный, емкостью шесть патронов.
- Ствольная коробка из алюминиевого сплава, литая. Окно бункера магазина находится на нижней грани.
- Личинка затвора качающаяся. Она запирает канал ствола, зацепляясь за вырез в хвостовике казенника. Боек подпружиненный, его острие не выходит за зеркало затвора.
- Ударно-спусковой механизм куркового типа. Он не регулируется. Ни по ходу крючка, ни по усилию спуска. Флажок предохранителя находится на задней ветви спусковой скобы и имеет два положения: сдвиг влево, перпендикулярно оси ствола, – выключено; сдвиг вправо – огонь. При включенном предохранителе затворная рама открывается лишь на половину длины гильзы, подача патрона и взвод ударника невозможны.
- Над спусковым крючком, справа, находится рычаг отсекателя подачи патронов. Если на него нажать, то затворная рама может быть отведена на полную длину гильзы, а патрон извлечен из ствола. Но подачи боеприпаса на элеватор не произойдет. Ударник взводится.
- Полупистолетная ложа из массива древесины ореха. Приклад для Бекас 12 М с прямым гребнем, имеющим сильный наклон вниз относительно оси ствола. Затыльник амортизирующий, нерегулируемый. По всей длине рукояти сделано рифление для удобства и надежности хвата. Цевье из того же материала, длинное, при запертом канале ствола оно достает до передней грани ствольной коробки.
- Прицельные приспособления внешние – высокая вентилируемая планка и бронзовая мушка.
Бекас РП-12М-05 (фото)
Комплектация и упаковка
Ружье поставляется упакованным в картонную коробку. В комплекте поставки сменные насадки дульных сужений типа «Парадокс» и получок. Прилагается инструкция и паспорт.
Принцип действия
- Ружье заряжается через окно бункера в нижней грани ствольной коробки. Перед началом снаряжения магазина его надо поставить на предохранитель. Элеватор подачи отводится внутрь ствольной коробки. Патроны укладываются один за другим дульцем гильзы вперед и фиксируются в магазине.
- Возможна зарядка дополнительного или одиночного патрона, но в этом случае предохранитель должен быть выключен. Если в магазине есть патроны, надо нажать на рычаг уловителя над спусковым крючком и сдвинуть цевье назад так, чтобы окно выбрасывателя гильз было полностью открыто. В этом случае элеватор подачи опущен, поэтому при использовании патронов с короткой гильзой надо повернуть ружье набок, тогда боеприпас не провалится вниз, в бункер. Магнум патрон можно просто пропихнуть пальцем в патронник.
- Во время движения цевья назад его тяги толкают затворную раму, личинка опускается и выходит из зацепления с хвостовиком казенника ствола. Стреляная гильза извлекается, взводится ударник. При достижении затворной рамой затыльника ствольной коробки гильза выбрасывается рычагом отражателя, а зуб левой тяги цевья открывает магазин и подает патрон в лоток. Во время обратного движения элеватор поднимается и подает патрон на линию заряжания. Личинка затвора подхватывает его и досылает в патронник. Одновременно с этим ее клиновой зуб входит в зацепление с отверстием в казеннике ствола.
- Для опорожнения магазина подайте элеватор внутрь ствольной коробки и отведите цевье назад.
Разборка Бекас авто 12 М показана далее.
Отстрел на кучность ружья Бекас 12-М показан в данном видеоролике:
Разборка
- Разрядите оружие, для чего нажмите на рычаг над спусковым крючком, отведите цевье назад и удалите патрон из патронника. После этого элеватор подайте внутрь ствольной коробки, а цевье сдвиньте еще дальше назад и опорожните магазин. Произведите контрольный спуск УСМ.
- Открутите фигурную гайку на муфте ствола, снимите ее с магазина.
- Отведите цевье назад, чтобы личинка вышла из сопряжения с казенником. Снимите ствол.
- Выдавите штифт крепления ударного механизма, выньте его из ствольной коробки.
- Этим же штифтом выньте фиксатор тяг цевья из затворной рамы.
- Выньте затворную раму из ствольной коробки.
- Снимите цевье (вместе с тягами) с магазина.
- Выньте затвор через отверстие для ствола, выдавите штифт, выньте ударник, пружину и отделите личинку затвора.
Тюнинг
Конструкция ложи позволяет снимать приклад и менять его полностью или производить подгонку по своим анатомическим параметрам.
Цена и отзывы на помповое охотничье ружье Бекас авто 12 М даны ниже.
Чехол для Бекас авто 12 М (фото)
Цена и отзывы
- На сайте Вятско-Полянского машиностроительного завода «Молот» модель ВПО-202-04 стоит 19500 рублей (примерно как, например, Сайга 20К), а модель ВПО-202-07 – 24100 рублей (как и Сайга-МК исп.03, ВЕПРЬ-223 ПИОНЕР и др.).
Каковы же отзывы владельцев ружья-помпы Бекас авто 12 М?
- Ружье безотказное в работе, оно безразлично к виду и качеству боеприпасов.
- Бой кучный и резкий.
- Отдача сильная.
Аналогичные модели
Похожую конструкцию имеют отечественное помповое ружье МР-133, а также зарубежные Mossberg 500 и Remington 870.
Мнение специалиста о ружье Бекас 12-М дано в этом видео:
