Розеточные таймеры Navigator серии NTR-E и NTR-A предназначены для автоматического управления (включения/отключения) питанием электрооборудования. Таймеры просты в управлении, имеют компактный размер и современный привлекательный дизайн. Позволяют значительно снизить расходы на электроснабжение и делают удобной эксплуатацию электрических приборов.

• Минимальная погрешность времени срабатывания – отклонение менее 2 секунд в сутки
• Заземляющие контакты позволяют избежать поражения электрическим током
• Защитные шторки исключают доступ детей к контактам
• Конструкция позволяет безопасно подключать нагрузку до 3500 Вт
• Ударопрочный пластиковый корпус не поддерживает горение

Электронные розеточные таймеры NTR-E

• Аккумулятор обеспечивает до 100 часов автономной работы
• 3 режима работы: «автоматический», «всегда включен» и «всегда выключен»
• Функция «видимость присутствия» – автоматическое включение/выключение в случайное время
• Переключение формата исчисления времени с 24 на 12 часов

Источник

Настройка и использование программируемой розетки

Управление электроприборами, требующих периодического включения на определённое время: уличное освещение, обогрев, аквариумный компрессор – можно осуществлять умными розетками, с функцией обратного отсчета. Таймер для розетки может быть механическим или электронным. Каждый из них имеет свои особенности и функциональные возможности.

Функции

Розетку с таймером можно использовать для решения широкого круга задач.

Прежде всего программируемая бытовая розетка позволяет экономить электроэнергию. Она будет отключать электрическое отопление во время отсутствия хозяев и подключать его до их прихода на период времени, необходимый для достижения нормальной температуры. Не каждая розетка с таймером рассчитана на управление мощными нагревательными приборами, поэтому при покупке следует ознакомиться с инструкцией.

Автоматическая розетка с таймером позволяет регулировать наружное освещение и управлять поливом в автоматизированном режиме. Она также будет, по заданному расписанию, управлять электрооборудованием аквариумов, террариумов и бассейнов.

Электронные таймеры позволяют производить программирование временного графика без жёсткой привязки ко времени, со случайными циклами включения-выключения. Такой режим работы имитирует присутствие людей, при фактическом их отсутствии в доме, что позволит отпугнуть криминально настроенный контингент.

Также выпускаются розетки с таймерами обратного отсчёта. Приборы такого типа применяются на стиральных машинах и электроплитах. Необходимое время указывается при повороте ручки реле времени, после его отсчёта нагрузка отключается.

Типы таймеров

Рассматриваемые приборы подразделяются по принципу действия таймеров на механические и электронные.

Простейшим вариантом механического таймера является таймер с обратным отсчётом выполненный на базе часового механизма, который заводится поворотом ручки.

Наибольшим спросом пользуются розетки с механическими суточными программами. Поскольку для работы электродвигателя часового механизма нужна электроэнергия, их иногда называют электромеханическими таймерами. В качестве резервного питания используются аккумуляторы. Программа управления нагрузкой создаётся механически за счёт набора сегментов с 15-минутными интервалами.

Электронный таймер для бытовой розетки даёт возможность задавать выполнение программ на неделю и месяц, а также отображать реальное время и параметры заданных программ на жидкокристаллическом индикаторе.

Особенности электромеханического таймера

Розетка с дисковым таймером механическая программируется при помощи вращающегося исполнительного диска и кнопок (лепестков), размещённых по его окружности. На диске нанесены риски с 15 или 30 минутными интервалами. При помощи кнопок можно включать и отключать нагрузку. Выпускаются модели, у которых поднятая кнопка будет отключать, у других – наоборот. На боку таймера есть кнопка для переключения режима работы – непрерывная подача напряжения и регулируемая.

Эти приборы позволяют коммутировать нагрузку с интервалом в 15 минут без ограничения по количеству коммутаций. Но установить здесь программы со сложным алгоритмом, а тем паче произвольные практически невозможно. В основном используются суточные и недельные циклы.

Инструкция по настройке

Как правильно делается настройка механического таймера для розетки инструкция к устройству показывает наглядно. Все сводится к следующим действиям:

1. установить переключатель режимов в положение постоянной подачи напряжения;
2. вращением исполнительного диска выставить реальное время – отметку с его значением напротив неподвижной;
3. для настройки периодов времени подключения-отключения надо нажать или отжать кнопки, соответствующие нужному периоду;
4. вставить вилку подключаемого прибора в штепсель таймера;
5. подключиться к сетевой розетке;
6. перевести кнопку выбора режима в положение «Регулируемое».

При работе прибор издаёт негромкое жужжание. Установленный режим может выполняться каждодневно. При его редактирования розетку с таймером необходимо отключить от электросети.

Подробнее о настройке механической розетки смотрите в следующих видео:

Электронные таймеры

Эти приборы дают возможность задавать до 140 программ управления электроприборами. Многие из них имеют режим работы, создающий эффект «присутствия», который позволяет управлять освещением в доме в хаотическом порядке в задаваемое время (к примеру, с 19.00 до 24.00). Наименьший отрезок задаваемого времени равен 1 минуте.

Преимуществами электронных таймеров являются:

• возможность указания дней недели для выполнения заданной программы;
• ручное и автоматическое включение;
• автономность работы – ёмкость батареи резервного питания позволяет сохранять настройки в течение 4 дней;
• наличие отдельной программы со сроком действия более 2 лет.

Настройка электронного таймера

Перед тем, как настроить таймер электронного типа, надо знать для чего предназначены имеющиеся клавиши:

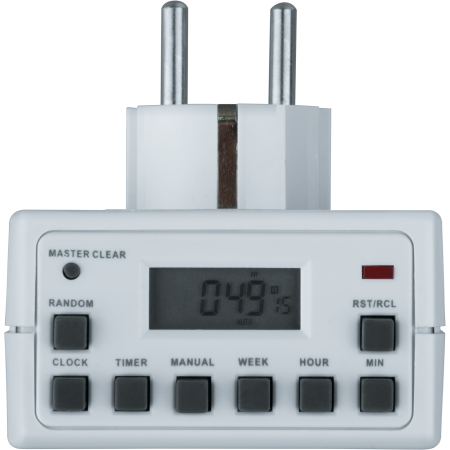

• MASTER CLEAR – полностью обнуляет все данные устройства.
• CLOCK – многоцелевая, отвечающая за:
  • Установку реального времени. Нажимается вместе с HOUR, MIN, WEEK;
  • переключение форматов времени – двенадцать и двадцать четыре часа. Нажимается вместе с TIMER;
  • установку зимнего или летнего времени в паре с ON/AUTO/OFF.
• TIMER – программирование времени задержек. Нажимается вместе с клавишами WEEK, HOUR, MIN и CLOCK.
• WEEK – применяется для выставления дня недели.
• HOUR – выставляет часы.
• MIN – устанавливает минуты.
• ON/AUTO/OFF – включает нужный режим работы – ВКЛ/АВТО/ВЫКЛ.
• RANDOM – включает режим присутствия.
• RST/RCL – отключает и включает программы.

Настройку начинают с установки реального времени. При удерживаемой клавише CLOCK в нажатом состоянии устанавливаются часы клавишей HOUR, а кнопкой MIN минуты. Желаемый формат, 12 или 24 часов, устанавливается клавишей TIMER.

Установка дней недели производится 2 клавишами. Сначала нажимается CLOCK и клавишей WEEK выбирается день недели. Выбор летнего или зимнего времени производится клавишей ON/AUTO/OFF при нажатой и удерживаемой CLOCK.

Режимы работы

В электронных таймерах предусмотрено четыре основных режима работы:

1. выключено, невзирая на заданные настройки управление нагрузкой отключается. Для включения режима нужно клавишей ON/AUTO/OFF установить значение Manual OFF;
2. включено. Перевод в этот режим осуществляется выбором значения Manual ON клавишей ON/AUTO/OFF;
3. автоматический. Этот режим включается при выборе режима AUTO клавишей ON/AUTO/OFF. После чего начинает выполняться установленная программа;
4. выполнение режима «присутствия». Он включается после нажатия клавиши RANDOM и выставления значения R.

Для создания программ надо нажать клавишу TIMER. Выбирать ранее созданные программы можно ею же. Затем произвести следующую последовательность действий:

1. при кратковременном нажатии TIMER на индикаторе высветится ON 1. Этим сообщается что настраивается время подключения нагрузки;
2. клавишей WEEK выбирается день недели. Часы и минуты задаются клавишами HOUR и MIN.
3. после настройки времени подключения ещё раз нажимается клавиша TIMER – индикатор покажет OFF 1. После этого, в вышеуказанном порядке, задаётся время отключения;
4. настройка следующей программы осуществляется аналогично. Быстрый просмотр созданных программ производится при нажатой и удерживаемой TIMER;

После завершения всех настроек нажимается CLOCK для их сохранения и отключения режима программирования. Умная розетка с цифровым таймером готова к эксплуатации.

Подробнее о настройках электронного таймера в этом видео:

Как итог, при выборе таймеров надо учитывать, что стоимость электронных устройств значительно выше электромеханических аналогов. Их приобретение оправдано, если есть нужда в недельном или месячном выполнении заданной программы или для использования в режиме «присутствия». Если же требуется регулятор с суточным циклом – предпочтение следует отдать розетке с механическим таймером.

Источник

«Navigator»

Самая свежая новинка 2018 года от компании Navigator – таймеры, это прекрасный повод начать считать время!

Розеточные таймеры позволяют производить автоматическое включение-отключение электрооборудования.

Эти устройства обладают компактными размерами, широким функционалом, помогают упростить использование различных электроприборов, и существенно сокращают расходы на потребление электроэнергии.

Таймер розеточный механический.

Аналоговые розеточные таймеры серии NTR-A обладают целым рядом достоинств, которые позволят обеспечить качественную эффективную работу любых электроприборов.

Заземляющие контакты в розетке служат надежной защитой от поражения электрическим током, а защитные шторки делают использование данного устройства безопасным в любых помещениях.

Благодаря продуманной конструкции, возможно подключение нагрузки до 3,5 кВт.

Корпус розеточного таймера выполнен из негорючего ударопрочного полимера.

Устройство обеспечивает высокую точность регулировки времени.

Погрешность срабатывания составляет менее 2 секунд за сутки. Современный внешний вид розеточного таймера позволяет устанавливать устройство в любом месте, не нанося ущерба дизайну помещения.

У аналоговой модели таймера выпущено 2 модификации.

Артикул NTR-A-S01-WH обеспечивает 48 циклов включения – выключения с минимальным временем срабатывания 30 минут.

Модель NTR-A-S02-WH, также является аналоговым суточным таймером, но поддерживает 96 циклов, с минимальным временем срабатывания 15 минут.

Электронный розеточный таймер.

Электронные розеточные таймеры NTR-E обладают более широким функционалом.

Помимо своих основных обязанностей – включения-отключения питания, в новых таймерах NTR-E есть еще несколько полезных и удобных функций.

Аккумулятор, установленный внутри таймера, позволяет устройству около 100 часов работать в автономном режиме.

В розеточных таймерах серии NTR-E предусмотрено 3 режима работы:

1. Автоматический режим.

2. Режим «всегда включено»

3. Режим «всегда выключено»

Возможность выбора удобного формата времяисчисления – 12-ти или 24-часовой режим.

Особенно хотелось бы обратить внимание на функцию, которая в нашей стране редко используется – это имитация присутствия.

Данная функция служит отличной защитой от проникновения в ваш дом непрошеных гостей.

Розеточный таймер будет автоматически включать и выключать свет в произвольное время, что создает видимость постоянного присутствия людей в квартире.

Электронные розеточные таймеры поддерживают 7-ми дневный цикл работы, и доступны в двух вариантах.

Артикул NTR-E-S01-WH поддерживает 20 циклов, с минимальным временем срабатывания в одну минуту.

Артикул NTR-E-S02-WH обеспечивает 10 циклов, также с минимальным временем в 1 минуту.

Таймеры на DIN-рейку.

Таймеры, предназначенные для установки на Din-рейку, также доступны в двух вариантах – электронном NTR-E и аналоговом NTR-A.

Эти модели также выпускаются из негорючего ударопрочного пластика.

Выдерживают до 3,5 кВт подключаемой нагрузки.

Встроенный аккумулятор позволяет таймеру работать в автономном режиме до 150 часов.

Для модели NTR-E погрешность отклонения времени срабатывания составляет не более 2-х секунд в сутки, для модели NTR-A – не более 5-ти секунд.

В модели NTR-E помимо автоматического режима также есть режимы «всегда включен» и всегда выключен».

Аналоговая модель, артикул NTR-A-D01-GR поддерживает суточный цикл работы.

Максимальное количество циклов 48, с минимальным временем срабатывания 30 минут.

Электроный таймер, артикул NTR-E-D01-GR, предназначен для недельного цикла работы.

Минимальное время срабатывания 1 минута.

С максимальным количеством циклов не более 28-ми.

Эти полезные устройства в ближайшее время появятся в продаже, и помогут вам сэкономить и время и деньги.

Источник

Назначение и сфера применения

Описание таймера электронного розеточного серии NTR от торговой марки Navigator включает в себя его назначение и сферу применения. Этот таймер предназначен для автоматического включения/отключения питания электрооборудования и электроприборов в однофазной сети переменного тока с напряжением 230 В и частотой 50 Гц. Он также оснащен автономным перезаряжаемым никель-металлогидридным аккумулятором 1,2 В, который обеспечивает резервное питание в течение 100 часов.

Этот таймер можно использовать для управления питанием бытового и промышленного электрооборудования. Он оснащен вилкой СЕЕ 7/4 системы SCHUKO (тип 02 согласно ГОСТ 7396.1-89) для подключения к бытовой сети, а также розеткой СЕЕ 7/4 системы SCHUKO (тип С2 согласно ГОСТ 7396.1-89) для подключения к электрооборудованию.

Климатическое исполнение таймера УХЛ 4 по ГОСТ 15150, что означает, что он предназначен для работы в диапазоне температур от -10 до +40°С и на высоте до 2000 метров над уровнем моря. В отношении механических факторов внешней среды, таймер соответствует группе условий эксплуатации М1 по ГОСТ 17516.1.

Технические характеристики

• Номинальное напряжение, В 230
• Номинальная частота сети, Гц 50
• Максимальная нагрузка, Вт 3500
• Потребляемая мощность, Вт <1 Цикл работы 7 дней (недельный)
• Максимальное количество циклов вкл/откл 20
• Минимальный интервал установки времени срабатывания таймера, мин 1
• Погрешность отсчета временных интервалов, секунд/сутки <2
• Время хранения установленной программы в автономном режиме работы, ч 100
• Механическая износостойкость, (циклы вкл/откл), не менее 10000
• Электрическая износостойкость, (циклы вкл/откл), не менее 10000
• Степень защиты IP 20
• Диапазон рабочих температур, °C -10…+40
• Световая индикация напряжения нет

Общее описание

Электронный розеточный таймер серии NTR торговой марки Navigator имеет 20 программ включения/отключения питания, что позволяет управлять электрооборудованием и электроприборами в автоматическом режиме. Таймер также оснащен тремя режимами работы: автоматической сменой программ, постоянным включением и постоянным выключением.

Для удобства пользователя, таймер имеет возможность переключения формата исчисления времени с 24 часов на 12 часов, а также переключения с зимнего на летнее время. Есть функция «Случайное отклонение», при включении которой программы включения/отключения будут срабатывать с откло­нением от 2-х до 30 минут, выбираемым программно случайным образом.

Для более точного управления электроприборами, таймер оснащен функцией обратного отсчета, максимальное время которой составляет 23 часа 59 минут 59 секунд. При включении данной функции таймер будет подавать питание к подключенному электроприбору до завершения отсчета.

Таймер также имеет 15 комбинаций дней или блоков дней, в которые будет выполняться цикл включения/отключения, что позволяет более гибко настроить управление питанием в зависимости от дня недели и времени суток. Важно отметить, что таймер предназначен для работы в однофазной сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц, а также соответствует климатическому исполнению УХЛ 4 по ГОСТ 15150.

Панель управления и элементы индикации

1. День недели или блок дней
2. Летний режим времени активирован
3. Функция обратный счет активирована
4. Функция случайное отклонение ак­тивирована
5. АМ — до полудня; РМ — после полудня, в 12-часовом формате исчисления времени
6. Время— часы, минуты, секунды
7. Режимы работы: ON AUTO OFF. Тип цикла программирования: ON — время включения, OFF -время отключения 8
8. Номер цикла программирования
9. Режим программирования активирован

• «Сброс» Обнуляет все запрограммированные значения на таймере
• «Уст.» Переключает программирование в таймере: цикл, день, час, минута, секунда
• « < — » 1. Включает программирование функции «Обратный отсчет» 2. Изменяет значение цикла, дня, часа, минуты, секунды в сторону уменьшения
• « — > » 1. Включает программирование циклов включения/отключения таймера 2. Изменяет значение цикла, дня, часа, минуты, секунды в сторону увеличения
• «Часы» Отключает программирование таймера и отображает текущее время
• «Случ.» Включает/отключает функцию «случайное отклонение»
• «Счет» Включает/отключает функцию «обратный отсчет» «Режим» Изменяет режимы работы таймера: AUTO OFF, ON, AUTO ON, ON

Первое включение

Включить таймер в розетку 230 В и оставить на 12 часов для зарядки встроенного аккумулятора. Нажать на кнопку «Сброс» для удаления настроек таймера. Для нажатия используйте острый предмет (например, карандаш). Таймер готов к настройке.

Установка текущего времени

Для настройки времени нажимать кнопку «Уст.» в течение 5 секунд до начала мигания дня недели.
Используя кнопки « < — » и « — > » , установить текущий день недели. Нажать кнопку «Уст.» один раз, начнет мигать ячейка с часами.
Используя кнопки « < — » и « — > » , установить текущий час. Нажать кнопку «Уст.» один раз, начнет мигать ячейка с минутами.
Используя кнопки « < — » и « — > » , установить текущую минуту. Нажать кнопку «Уст.» для завершения процесса установки.

Установка программ

Программирование циклов включения/отключения

1. Нажать на кнопку « ^ — » для входа в режим установки программ включения/отключения. В левом нижнем углу дисплея начнет мигать 1 on — можно настраивать время включения цикла №1.
2. Для выбора дня или блока дней, в которые будет включаться цикл №1, необходимо нажать на кнопку «Уст.». В верхнем поле дисплея начнет мигать строка с днями недели. Используя кнопки « < — » и « — > » , установить требуемый день или блок дней.
3. Для установки часа включения нажать кнопку «Уст.» — начнет мигать ячейка с часами. Используя кнопки « < — » и « ^ — » , устано­вить требуемый час включения.
4. Для установки минуты включения нажать кнопку «Уст.» — начнет мигать ячейка с минутами. Используя кнопки « < — » и « — > » , установить требуемую минуту включения.
5. Нажать повторно кнопку «Уст.» — в левом нижнем углу дисплея начнет мигать 1 on. Нажмите кнопку « — > » для перехода к на­ стройке выключения цикла №1. В левом нижнем углу начнет мигать 1 off — можно настраивать время выключения цикла №1.
6. Повторите пункты 2 ,3 ,4 для установки дня или блока дней, часа и минуты выключения цикла №1.
7. Нажать повторно кнопку «Уст.» — в левом нижнем углу дисплея начнет мигать 1 off. Используя кнопки « < — » и «- >», выбрать следующий цикл включения/отключения для программирования.
8. Повторите пункты 2 -6 для установки дня и времени включения и отключения следующего цикла. 9. Нажмите кнопку «Часы» для выхода из режима программирования.

Изменение ранее запрограммированных циклов

1. Нажать на кнопку « — > » для входа в режим установки программ включения/отключения. В левом нижнем углу дисплея начнет мигать 1 on — цикл включения №1 готов к установке.
2. Используя кнопки « < — » и « — > » , выберите нужный для редактирования цикл.
3. Нажмите на кнопку «Уст.» и, используя кнопки « < — » и « — > » , отредактируйте день или блок дней срабатывания цикла.
4. Нажмите на кнопку «Уст.» и, используя кнопки « < — » и « — > » , отредактируйте час срабатывания цикла.
5. Нажмите на кнопку «Уст.» и, используя кнопки « < — » и « — > » , отредактируйте минуту срабатывания цикла.
6. Нажмите кнопку «Часы» для выхода из режима программирования.

Временное отключение одного или нескольких циклов

1. Нажать на кнопку « — > » для входа в режим установки программ включения/отключения. В левом нижнем углу дисплея начнет мигать 1 on — цикл включения №1.
2. Используя кнопки « < — » и « — > » выберите цикл, который нужно временно отключить.
3. Нажмите кнопку «Режим» — на экране вместо цифр времени отобразятся прочерки.
4. Нажмите кнопку «Часы» для завершения редактирования.
5. Для возврата к ранее запрограммированным параметрам нажмите на кнопку « — > » для входа в режим установки программ включения/отключения. В левом нижнем углу дисплея начнет мигать 1 on — цикл включения №1.
6. Используя кнопки « < -» и « -> » , выберите цикл, параметры которого нужно вернуть.
7. Нажмите кнопку «Режим» — на экране вместо прочерков отобразится ранее запрограммированное время включения/отключения цикла.
8. Нажмите кнопку «Часы» для завершения редактирования.

Установка режимов работы

Нажатие на кнопку «Режим» переключает режимы работы таймера. На экране режимы отображаются в виде:

• — AUTO OFF: таймер находится в состоянии «выключен» до момента срабатывания следующей программы включения.
• — ON: таймер находится в состоянии «включен» постоянно.
• — AUTO ON: таймер находится в состоянии «включен» до момента срабатывания следующей программы выключения.
• — OFF: таймер находится в состоянии «выключен» постоянно.

Включение функции «Случайное отклонение»

При активации данной функции таймер работает согласно заданной программе, но с отклонением срабатывания 2-30 минут.
Время отклонения выбирается случайным образом.
Для включения функции случайного отклонения нажмите кнопку «Случ.» — на экране справа высветится значок RND.
Для отключения повторно нажмите кнопку «Случ.».
Данная функция активна только при режимах работы AUTO OFF и AUTO ON.
Функция срабатывает в период с 18:00 до 6:00.

Функция «Обратный отсчет»

Для начала программирования функции «Обратный отсчет» нажмите кнопку «-<-». На экране справа появится знак CD. Нажмите на кнопку «Уст.» — начнет мигать ячейка с часами. Используя кнопки « < -» и « -> » , установить требуемый час отклю­чения обратного отсчета. Нажмите на кнопку «Уст.» — начнет мигать ячейка с минутами. Используя кнопки « < -» и « -> » , установить требуемую минуту отключения обратного отсчета. Нажмите кнопку «Счет» для активации обратного отсчета — на экране появится знак AUTO ON и запустится обратный отсчет, в течение которого на подключенный электроприбор подается питание. Повторно нажмите кнопку «Счет» для приостановки обратного отсчета — на экране появится знак AUTO OFF и прекратится подача питания на подключенный электроприбор. Пока включена функция «Обратный отсчет», кнопка «Режим» не функционирует. Для работы функции «Обратный отсчет» функция «Случайное отклонение» должна быть отключена.

Переключение зимнего и летнего времени

В таймере по умолчанию установлено зимнее время. Для переключения на летнее время (час вперед) необходимо одновременно нажать кнопки «Часы» и «< -» . После нажатия время переключится на 1 час вперед, и на экране, в правом углу, появится знак S. Для обратного переключения на зимнее время необходимо повторно нажать кнопки «Часы» и « < -» . После нажатия время пере­ключится на 1 час назад, знак S исчезнет.

Приоритет операций для таймера

1. Режим работы — кнопка «Режим».
2. Случайное отклонение.
3. Обратный отсчет.
4. Работа согласно запрограммированным циклам включения/отключения.

Габаритные размеры

Скачать полное руководство.

RU

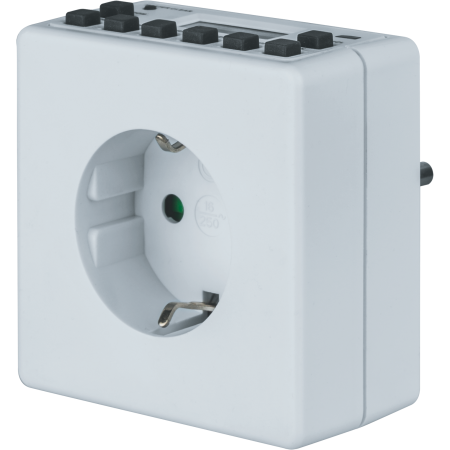

Таймер Navigator 61 556 NTR-E-S02-WH розет. электрон.
