Апгрейд магнитоллы Toyota NDDN-W56 с целью достижения возможности просмотра TV-DVD во время движения

Фабула: внезапно и незапланированно приобретен автомобиль Toyota Corolla Fielder 2007 г.в. S-комплектации, имеющий на своем борту штатную японскую магнитоллу NDDN-W56. Очень вдруг захотелось, чтобы можно было сметь DVD не только на стоянке с затянутым ручником, но и во время движения.

Важно: После сброса питания на данной магнитолле вместо просмотра DVD вы сможете наслаждаться только сообщением «Please insert correct map disk» в полноэкранном режиме. Поэтому предварительно необходимо обеспечить наличие загрузочного диска для данной магнитоллы.

Приступаем.

1. Извлекаем левый декоративный молдинг. Крепится на пластмассовых фиксаторах-направляющих как показано на фото. Осторожно поддеваем «плоской» отверткой и, покачивая вверх-вниз, выиягиваем фиксаторы из посадочных мест.

Крайняя левая защелка декоративного молдинга:

2. Правый молдинг можно полностью не снимать, а освободить пару фиксаторов со стороны магнитоллы и вытянуть молдинг так чтобы зазор между ним и панелью составлял около 2-х сантиметров. Этого достаточно чтобы снять рамку.

3. Снимаем центральную рамку с дефлекторами. Поддеваем отверткой сверху (между рамкой и панелью) и вытягиваем одновременно наклоняя вниз (в сторону рычага переключения перезач).

4. Откручиваем 4 болта на 8, фиксирующих магнитоллу в панели. Здесь нужен хороший торцевой ключ, желательно магнитный (либо прилепить к нему кусок обычного магнита). Болты, расположенные ближе к лицевой панели, необходимо аккуратно извлечь. Их падение крайне нежелательно.

Болты, расположенные в глубине под магнитоллой можно уронить сразу под местом их крепления. Там под магнитоллой имеется пластиковая полочка и теоретически болты останутся на этой полке. Либо перед выкручиванием этих болтов, вставить в  рабочую часть головки торцевого ключа кусочек хорошей изоленты чтобы головка болта плотно сидела в торцевике.

Теперь перед извлечением магнитоллы желательно накрыть декоративную панель расположенную ниже магнитоллы ветошью, так как в противном случае нижние крепления магнитоллы неизбежно поцарапают э ту панель.

5. Вытягиваем магнитоллу настолько, насколько позволит длинна подключенных шлейфов и нажимая на лапки фиксаторов отключаем коннектора.

6. Переходим непосредственно к разблокировке просмотра видео в пути.

Нас интересует коннектор приведенный на фото ниже:

Справа налево разъем имеет следующую распиновку:

1 — стояночный тормоз или в просторечии ручник;

2 — не задействован

3 — сигнал скорости;

4 — в нашем случае не задействован;

5 — сигнал заднего хода для активации парковочной камеры.

Необходимо провод стояночного тормоза PBK перерезать и конец выходящий из коннектора посадить на массу, а конец, уходящий в жгут проводов, заизолировать.

Прозвонив основной (самый большой из имеющихся) коннектор магнитоллы при различных положениях ключа зажигания, определил, что коричневый провод показанный на фото является постоянной массой. На него я и посадил провод PBK.

Провод контроля скорости движения SPD необходимо перерезать. Если магнитолла умеет показывать в пути красивые диаграммы расхода топлива и т.д. и вы не хотите совсем утратить эту возможность, то в разрыв разрезанного провода SPD необходимо поставить тумблер и вывести его куда-нибудь в удобное место. Тогда можно будет по желанию либо просматривать видео, либо любоваться диаграммами.

Если магнитолла не обладает такими возможностями, то просто заизолируйте оба конца разрезанного провода.

5-й провод оставляем как есть.

7. Осуществляем сборку в обратном порядке

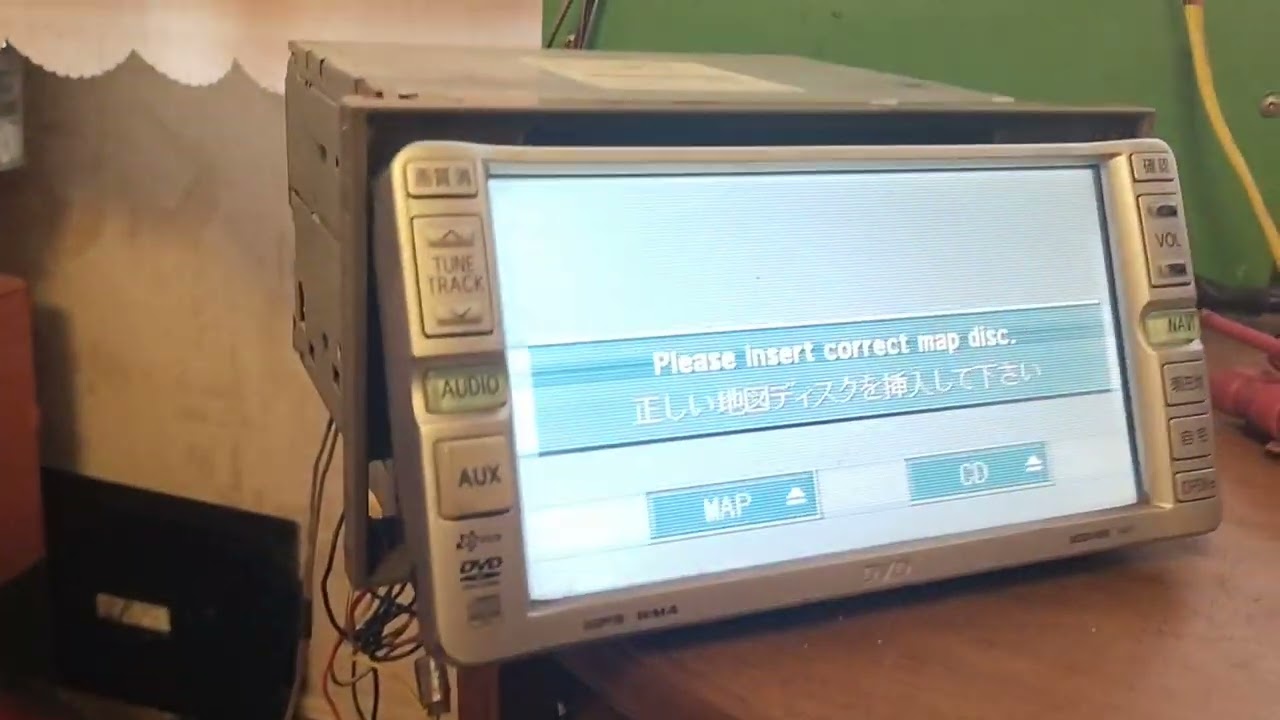

По окончанию сборки и включению магнитоллы видим неприятное сообщение «Please insert correct map disk»:

После долгих поисков в инете и матов в адрес «бизнесменов», изымающих загрузочные диски с ввозимых машин и спикулирующих ими по цене от 500 до 1500 руб. , удалось скачать диск для NDDA-W56 (A26), который вполне успешно загрузил и привел в рабочее состояние мой NDDN-W56.

Распаковав архив вы получите образ диска в  формате .mdf («Алкоголь 120%»). Правда мой «алкоголик» отказался его монтировать, сказал, что файл образа имеет неправильный формат. Помог WinMount, который без проблем смонтировал образ как виртуальный диск. Далее записал все содержимое образа на CD-R простым копированием. То есть загрузочный диск не имеет специального boot-сектора, достаточно наличия на диске файла LOADING.KWI.

Процесс загрузки длится около минуты:

По окончании загрузки настало «счастье»:

Готово. Спасибо добрым людям с автофорумов, выложившим образ диска и распиновку разъема.

А попросили тут меня найти диск с картами к японской магнитоле, а то работать то она теперь не хочет. Про навигацию и диски читала не раз, но не сталкивалась в жизни. Теперь мой маленький опыт, да и чтобы самой не забыть.
1. Первым делом определим модель магнитолы.

На ней всё просто написано NDDN-W58. Данные магнитолы ставились в основном в штате на Тойотовские автомобили. Как я поняла — конечная цифра 8, говорит о том, что магнитола эта с машин, выпуском в 2008 году.
2. Что качать?
Нам нужен образ диска с навигацией. Для того, чтобы узнать название диска — существует чудесный сайт:
ВНИМАНИЕ, ССЫЛКА НА СТОРОННИЙ РЕСУРС: toyota.jp/service/navisoft/dc/search

Далее на сайте есть три вида поиска:
— по номеру диска, выглядит номер диска примерно 00000-00000, может включать цифры и буквы,
— по модели магнитолы,
— по модели и году выпуска автомобиля.
Переходим в поиск по модели магнитолы, находим нашу магнитолу и получаем табличку:

Нам нужен диск с номером 08664-0AL18. В таблице у номера есть сноска — которая говорит о том, что данный диск — это последняя версия карт для данной магнитолы. Т.е. возможно есть диски с другими номерами, которые подойдут к этой магнитоле.

3. Поиск образа.
Это крайне сложная часть, т.к. очень много битых ссылок в Интернете, и невероятное количество ссылок, по которым можно скачать что-нибудь совсем не то.
Мне удалось найти образ нужного диска на одном из торрент-трекеров:
ВНИМАНИЕ, ССЫЛКА НА СТОРОННИЙ РЕСУРС: ttracker.top/viewtopic.php?t=212
Совместимость с системами (ND3N-D53, ND3N-W53, NDCT-D53, NDCT-W53, NDCT-W53E, ND3A-W54A, ND3T-D54, ND3T-W54, NDCN-D54, NDCN-W54, NDCT-W54E, ND3T-W55, NDCN-D55, NDCN-W55, NDDA-W55, ND3T-W56, NDDA-W56, NDDN-W56, ND3T-W57, NDDN-W57, NDDN-W58. Если находит модель диска 08664-0AL18 — значит этот диск вам тоже подойдет)
В раздаче два диска:
1) Загрузочный диск 86271-60V442.ISO — записывать на CD или DVD любой
2) Диск с картой 86271-60V462.ISO — записывать на двухслойный DVD 8.5 Гб (для загрузки не нужен)

Данные диски полностью заменяют все предыдущие выпуски обновлений от Toyota, а именно, все диски с маркировкой A2x, где x — любая цифра от 0 до 9, а также буква A.

Т.е. в раздаче имеем два диска, записываем их, с указанными названиями на указанные матрицы и всё должно работать.
Образы поставила качаться, надеюсь всё заработает. После проверки, обязательно обновлю тему.
ПРОВЕРЕНО — РАБОТАЕТ ВСЁ

P.S. Как качать с торрента и как записать образ на диск отвечает Гугл.
