Весовой индикатор СТТ-1 (ЗАО «Метровес», Украина) в Киеве
Цена: Цену уточняйте
за 1 ед.
Компания Метровес, ООО (Киев) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Весовой индикатор СТТ-1 (ЗАО “Метровес“, Украина), расчеты производятся в ₽. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.
Описание товара
Основные характеристики:
1. 6-ти цифровой светодиодный дисплей (7 светодиодов на цифру)
2. Три светодиода на вес кг., тона, штуки.
3. Четыре программируемые клавиши.
4. Удобное меню для программирования терминала
5. 9-ти пиновый разъем (DB-9) для последовательного порта RS-232
6. 9-ти пиновый разъем (DB-9) для подключения тензодатчиков
7. Пять сервисных режимов:
- режим обычного взвешивания;
- счетный режим;
- режим рецептурного взвешивания;
- режим допускового взвешивания;
- режим стабильного взвешивания.
8. Регулировка линейности.
Применение:
1. Взвешивание на вагонных весах
2. Взвешивание на автомобильных весах
3. Взвешивание на крановых весах
4. Взвешивание на платформенных товарных весах
5. Взвешивание на платформенных специальных весах
6. Взвешивание на специализированных весах
Характеристики весового индикатора СТТ-1 (ЗАО “Метровес“, Украина)
- — Страна производитель: Украина
- — Бренд: Метровес
Товары, похожие на Весовой индикатор СТТ-1 (ЗАО “Метровес“, Украина)
Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией Метровес, ООО цена товара «Весовой индикатор СТТ-1 (ЗАО Метровес, Украина)» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Метровес, ООО по указанным телефону или адресу электронной почты.
Весовой индикатор СТТ-1 (ЗАО “Метровес“, Украина)

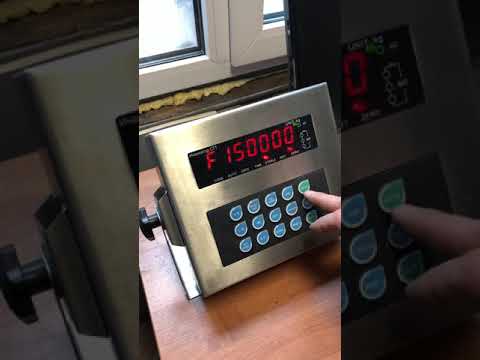

Калибровка терминала Альфа эталон
Калибровка подкладных весов Альфа-ЭталонПодробнее
Калибровка железнодорожных весов A12EПодробнее
Альфа Эталон инструкция к автомобильным поосным весам СфераПодробнее
Виктор Зайцев и Наша Маша — калибровка весовПодробнее

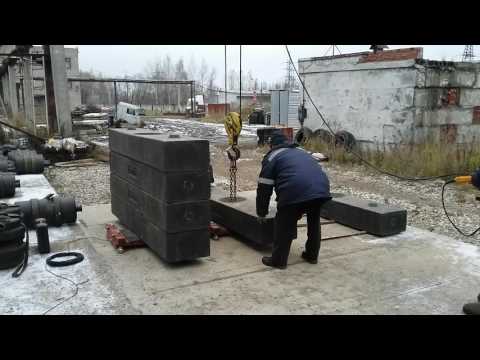

Настройка и калибровка подкладных автомобильных весовПодробнее
Калибровка рН-метра буферным раствором перед измерением (il-mskts.ru) | Дата Размещения | 14.11.2023Подробнее
Актуальное
Инструкция по эксплуатации автомобильных весов типа «Эталон-А»
ПРАВИЛА ВЗВЕШИВАНИЯ НА АВТОМОБИЛЬНЫХ ВЕСАХ
К работе по эксплуатации весов могут быть допущены лица, имеющие опыт работы с другими весами, сдавшие зачет
в объеме знаний паспорта и руководства по эксплуатации весов, прошедшие инструктаж по технике безопасности и безопасной работе с электрооборудованием напряжением до 1000 В.
Режимы работы, функциональные возможности и обслуживание весоизмерительного терминала или индикатора зависят от комплекта поставки (CAS CI-6000a, CI-5010a, CI-200a) и описаны в руководстве по эксплуатации устройства весоизмерительного.
Перед каждым началом смены весовщику необходимо производить осмотр грузоприемной платформы весов.
Для режима взвешивания весовщику необходимо выдержать весоизмерительный прибор во включенном состоянии
не менее 10 мин.
При работе в режиме взвешивания периодически необходимо проверять установку нуля ненагруженных весов. Рекомендуется чаще проверять установку нуля в ненастную погоду.
Взвешивание необходимо проводить при отсутствии атмосферных осадков и скорости ветра не более 5 м/с.
При ежесменном осмотре проверяются условия установки, состояние и работоспособность терминала/индикатора,
его подключение к электросети 220 В.
Не допускайте неподготовленный персонал к работе, установке или обслуживанию весов.
Храните настоящее руководство по эксплуатации в течение всего срока
службы весов.
При необходимости производится очистка весов и пространства под весами от загрязнений. Контролируются и при необходимости регулируются зазоры упорной системы(отбойники).
Рекомендуемая величина зазоров для отбойников весов: в летнее время года 5 — 7 мм, зимой 3 — 5 мм. Платформа весов всегда должна иметь, свободный ход качения. Недопустимо случайное или намеренное заклинивание платформы.
Техническое обслуживание весов состоит из ежесменного осмотра, а также периодического малого ремонта и поверки,
выполняемых не реже одного раза в 12 месяцев.
При въезде на весы не допускать резких толчков, ударов, могущих вызвать поломку датчиков и деформацию весов.
Скорость въезда и съезда автомобиля по грузоприемному устройству не должна превышать 5 км/час. Рекомендуется установка перед въездом на автомобильные весы дорожного знака «Ограничение скорости 5 км».
Перед въездом на грузоприемное устройство весов необходимо установить дорожный запрещающий знак 3.12
по ГОСТ Р 52290-2004, ограничивающий нагрузку на ось до 10 т.
При въезде на платформу весов автомобиль должен полностью закончить маневры поворота и не начинать маневры пока автомобиль полностью не съедет с платформы. Для организации движения на автомобильных весах рекомендуется использовать светофоры.
Считывание показаний терминала/индикатора производят только после полной остановки автомобиля на платформе весов и успокоения показаний веса.
Необходимо проверять автомобильные весы (не реже одного раза в неделю) транспортом с заранее известным весом, останавливая транспорт в начале, середине и конце грузоприемной платформы. При этом, показания весов в этих положениях не должны разнится больше, чем на одну дискрету цены деления.
Запрещается движение по весам гусеничного транспорта и колесного без пневматических шин. В зоне работы весов должно быть ограничено движение транспортных средств и людей.
ЗАПРЕЩАЕТСЯ производить на грузоприемной платформе сварочные и другие работы, которые могут вызвать прохождение через конструкцию платформы и весоизмерительные датчики больших токов. При необходимости выполнения сварочных работ непосредственно на элементах конструкции платформы, необходимо обратиться к изготовителю за консультацией.
Не подвергайте весы нагрузке свыше наибольшего предела взвешивания. Немедленно освободите весы от груза, если
на весоизмерительном приборе появилось сообщение об ошибке «Перегруз».
Не допускайте попадания на платформу весов растворов кислот, щелочей, растворителей и других агрессивных жидкостей.
Периодически очищайте пространство под грузоприемной платформой и рядом с нею, так как наличие загрязнений или посторонних предметов могут вызвать неправильное показание весов. Необходимо обеспечить дренаж воды из весовой ямы.
Для подключения аппаратуры в весовой требуется не менее четырех заземленных штепсельных розеток 220 В, 50 Гц, 5А. Суммарное энергопотребление аппаратуры не превышает 1 КВт. Весовая должна иметь контур заземления, выполненный в соответствии с ПУЭ.
Если на фидере энергоснабжения весовой запитаны другие мощные производственные потребители электроэнергии, которые могут вызывать броски напряжения в сети, то, во избежание повреждения аппаратуры весов, целесообразно выполнение отдельного фидера для питания весовой.
Недопустимы броски и пропадания напряжения электрической сети, это может привести к потере работоспособности весов. Не следует производить подключение блока обработки к линии питания совместно с силовыми агрегатами
и источниками индустриальных помех.
Контур заземления необходимо, чтобы удовлетворял требованиям ПУЭ(Правила Устройства Электроустановок). Рекомендуется использовать сетевой фильтр, блок бесперебойного питания и другие способы улучшения характеристик сетевого питания.
Запрещается эксплуатация весов при наличии сильных индустриальных электромагнитных и электрических помех, вибрации, а также при неудовлетворительном напряжении в сети.
Вас также может заинтересовать
Вас также может заинтересовать
Вас также может заинтересовать
ремонт и поверка автомобильных, вагонных весов, модернизация весов и аренда гирь
Назначение
Модули весоизмерительные Альфа М (далее — модули) предназначены для измерений массы подвижного состава при статическом взвешивании.
Описание
Принцип действия модулей основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее — датчиков), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе, с последующим его преобразованием в аналогово-цифровом преобразователе (далее — АЦП) индикатора в цифровой код. Далее измеренное значение массы выводится на дисплей индикатора и/или передается на внешние электронные устройства (принтер, персональный компьютеру (ПК), вторичный дисплей).
Модули состоят из грузоприемного устройства (далее — ГПУ), датчиков в количестве 2 или 4 шт., весоизмерительных приборов — индикаторы по ГОСТ OIML R 76-1—2011 (Т.2.2.2) и соединительных проводов.
Модули применяются в весах или используются самостоятельно для измерений массы физических объектов.
В модулях используются:
— датчики весоизмерительные тензорезисторные сжатия 740, производства «Utilcell», Испания, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее — регистрационный номер) 50842-12;
— и/или датчики весоизмерительные тензорезисторные QS, модификации QS, производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер 78206-20;
— и/или датчики SB, SQ, HSX, IL, U, AM, XSB, модификации SQ, производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер 77382-20;
— и/или датчики ZS, CLC, WLS, SDS, EDS, модификаций ZS, WLS, производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер 75819-19;
— индикаторы типа СТТ, моделей СТТ (без дисплея, с выходом на ПК) и СТТ-SWIFT, производства ЗАО «Альфа-Эталон МВК», Россия.
Индикаторы имеют по два последовательных интерфейса RS232/RS485 для подключения модулей к ПК.
Модули выпускаются:
— однодиапазонными — модификаций: Альфа М-5; Альфа М-10; Альфа М-15; Альфа М-20; Альфа М-30;
— двухинтервальными — модификаций: Альфа М-1 и Альфа М-50.
ГПУ представляет собой механическую конструкцию, состоящую из опорных элементов с установленными на них датчиками.
Модули имеют следующие обозначения Альфа М-Т-Y, где Альфа М — обозначение типа;
Т — максимальная нагрузка в тоннах;
Y — количество датчиков в модуле.
Общий вид ГПУ модулей представлен на рисунке 1, индикаторов на рисунке 2.
Места пломбировки от несанкционированного доступа к настройкам и нанесения знака поверки на рисунке представлены на рисунке 3.
На ГПУ и панель индикатора модуля прикрепляется фирменная маркировочная наклейка, разрушающаяся при удалении и содержащая следующую информацию, нанесенную типографским способом:
а) CTT-SWIFT б) СТТ
— наименование или товарный знак предприятия-изготовителя;
— условное обозначение типа весов;
— класс точности по ГОСТ OIML R 76-1-2011;
— значение максимальной нагрузки (Max);
— значение минимальной нагрузки (Min);
— значения поверочного интервала (е) и действительной цены деления (d);
— знак утверждения типа средств измерений;
— заводской номер;
— обозначение типа и серийный номер индикатора.
Общий вид фирменной маркировочной наклейки представлен на рисунке 4.
№ изделия_
Класс точности средний (III)
С
С
Место нанесения знака утверждения типа
Действительная цена деления d, кг_
Поверочный интервал е, кг_
Индикатор_серийный №_
Версия программного обеспечения_
Электропитание 195,5 ~ 253 В; 49~51 Гц
Предельные значения температуры: ГПУ -10 оС/+40 ‘
Индикатор -10 оС/+40 _Год выпуска 20__
Регистрационный номер в ФИФОЕИ
ГОСТ OIML R 76-1-2011 ТУ_
Максимальная нагрузка Мах, кг_
Минимальная нагрузка Min, кг_
Модуль весоизмерительный Альфа М Модификация Альфа М_
Рисунок 4 — Общий вид фирменной маркировочной наклейки
Программное обеспечение
Программное обеспечение (ПО) модулей является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО).
ПО выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых данных индикатора, и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.
Идентификационным признаком ПО служит номер версии, который доступен в сервисном режиме.
Идентификационные данные ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 — «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для индикатора |
|
СТТ |
СТТ-SWIFT |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО |
V. 1.xxx |
|
Цифровой идентификатор ПО |
-* |
|
где х — принимает значения от 0 до 9. * Данные недоступны, так как данное ПО после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. |
Технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011 ……………………………………………………..средний (III).
Значения Min, Мах, е, d, пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m) и число поверочных интервалов (n) приведены в таблице 2.
Таблица 2 — Метрологические характеристики
|
Обозначение |
Max, |
Min, |
d = е, |
Интервалы нагрузки, |
mpe, |
n |
|
модулей |
т |
т |
кг |
т |
кг |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0,004 до 0,1 включ. |
±0,1 |
|||||
|
Альфа М-1-Y |
0,6 |
0,004 |
0,2 |
св. 0,1 до 0,4 включ |
±0,2 |
3000 |
|
св. 0,4 до 0,6 включ. |
±0,3 |
|||||
|
1 |
0,5 |
св. 0,6 до 1 включ. |
±0,5 |
2000 |
||
|
от 0,04 до 1 включ. |
±1 |
|||||
|
Альфа М-5-Y |
5 |
0,04 |
2 |
св. 1 до 4 включ. |
±2 |
2500 |
|
св. 4 до 5 включ. |
±3 |
|||||
|
Альфа М-10-Y |
10 |
0,1 |
5 |
от 0,1 до 2,5 включ. |
±2,5 |
|
|
св.2,5 до 10 включ. |
±5 |
2000 |
||||
|
Альфа М-15-Y |
15 |
0,2 |
10 |
от 0,2 до 5 включ. |
±5 |
|
|
св. 0,5 до 15 включ. |
±10 |
1500 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Альфа М-20-Y |
20 |
0,2 |
10 |
от 0,2 до 5 включ. |
±5 |
2000 |
|
св. 5 до 20 включ. |
±10 |
|||||
|
Альфа М-30-Y |
30 |
0,4 |
20 |
от 0,4 до 10 включ. |
±10 |
1500 |
|
св. 10 до 30 включ. |
±20 |
|||||
|
Альфа М-50-Y |
30 |
0,2 |
10 |
от 0,2 до 5 включ. |
±5 |
3000 |
|
св 5 до 20 включ. |
±10 |
|||||
|
св.20 до 30 включ. |
±15 |
|||||
|
50 |
20 |
св. 30 до 50 включ. |
±20 |
2500 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).
Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более |
4 |
|
Диапазон первоначальной установки нуля, % от Мах, не более |
20 |
|
Показания индикации массы, кг, не более |
Мах +9е |
|
Диапазон выборки массы тары (Т), % от Мах |
от 0 до 100 |
Таблица 4 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочей температуры индикаторов (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °С |
от -10 до +40 |
|
Особый диапазон рабочих температур, °С, для ГПУ с датчиками: — 740 — QS — SQ — ZS, WLS |
от -30 до +40 от -40 до +40 от -40 до +40 от -40 до +40 |
|
Параметры электрического питания от сети переменного тока: — напряжение, В — частота, Гц |
от 195,5 до 253 от 49 до 51 |
|
Потребляемая мощность, В-A, не более |
500 |
|
Время установления показаний, с, не более |
3 |
|
Габаритные размеры платформы ГПУ весов, мм: — длина — ширина — высота |
от 250 до 5000 от 250 до 3000 от 80 до 1200 |
|
Масса платформы ГПУ весов, кг, не более |
3500 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на фирменную маркировочную наклейку, закрепленную на боковой стороне ГПУ и на корпусе индикатора, графическим способом.
Таблица 5 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль весоизмерительный (исполнение по заказу) |
Альфа М |
1 комп. |
|
Руководство по эксплуатации |
Альфа М.01.000РЭ |
1 экз. |
|
Паспорт |
Альфа М.01.000ПС |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации (раздел 1).
Нормативные документы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
ТУ 28.29.3-003-64543844-2020 Модули весоизмерительные Альфа М. Технические
условия
