Прибор защиты от опасного напряжения к ЛЭП БАРЬЕР-1М
Сигнализатор Барьер 1М отличается высокой надежностью и адекватной стоимостью. Данное приспособление оповещает оператора об опасной близости стрелы к ЛЭП. Кроме того, агрегат отключает концевые выключатели и ограничители до момента нормализации работы. Это гарантирует безопасную эксплуатацию кранового механизма.
Барьер-1М состоит:
- блок обработки сигнала;
- антенн в металлическом корпусе;
- электрический ключ;
- провода для подключения к сети.
Режимы работы Барьер-1М
Купить Барьер-1М.
Купить Барьер по адекватной цене можно у нас. Комплектные приборы, а также отдельно БОСы, антенны и платы в ремонт есть в наличии.
При покупке нужно знать напряжение бортсети крана. Если 24В, то нужен только Барьер-1М. Если 12В, то также необходим преобразователь напряжения 12-24В. Такие у нас тоже есть в наличии.
Для переключения между режимами используется специальная кнопка, расположенная на панели управления. Режимы соответствуют различному уровню напряжения ЛЭП. Также в конструкции предусмотрена блокирующая кнопка, которая позволяет временно активировать кран.
Отметим, что агрегат подвергался модификациям, которые положительно отразились на качестве его работы. Благодаря чему практически отпала необходимость в электрическом ключе, которым комплектуется аппарат по необходимости. Заказать сигнализатор по демократической цене вы можете на сайте компании «Кран-мастер».
Установка Барьер 1М
Процесс монтажа данного приспособления довольно простой. На головку стрелы при помощи болтов устанавливается антенна. Последняя соединяется с концевыми выключателями и ограничителями. В кабине машиниста располагается блок обработки сигнала, который подключен к бортовой сети кранового механизма. Агрегат комплектуется подробными инструкциями по монтажу.
Достоинства Барьер 1М
Данный агрегат характеризуется конструктивной простотой, надежностью и адекватной стоимостью. Модернизированные приборы являются лидерами в сфере защиты крана от контакта с ЛЭП. В случае выхода из строя элементов сигнализатора, вы легко сможете найти комплектующие. Аналогами данного устройства являются Барьер-2000К и УЗК-1-2А.
УСТРОЙСТВО И РАБОТА
Принцип действия устройства основан на выделении антенным блоком (АБ) электрической составляющей электромагнитного поля ЛЭП, преобразования ее в кодовый сигнал и передачи ее по линиям связи в блок обработки сигнала (БОС), вырабатывающий сигналы на предупреждение крановщика и отключение всех основных крановых движений, при заданных порогах срабатывания (V).
Устройство (рис. 3) состоит из антенного блока АБ, блока обработки сигнала БОС, линий связи. При желании заказчика устройство может быть дополнено комплектом дополнительных устройств для монтажа АБ и БОС, а также: кабельным барабаном (12 или 24 м); преобразователем напряжения (12/24 В).
Антенный блок (рис.3) представляет собой закрепленный на изолирующем основании стальной колпак, внутри основания которого размещена печатная плата. Подключение линий связи к антенному блоку осуществляется посредством кабельного жгута.
Структурная схема устройства показана на рис.1. Сигнал, наведенный на металлическом колпаке антенного блока, попадает на аналого-цифровой преобразователь (АЦП) 1 (см. рис.1), выходной сигнал АЦП передается на блок 2 преобразования напряжения в код. Сигналы с блока 2, а также с блока питания 3 подаются в БОС на фильтр кодового сигнала 4.
В фильтре 4 происходит выделение импульсов кода от постоянной составляющей.
В микроконтроллере 5 осуществляется обработка информации, поступающей с фильтра кодового сигнала 4 и блока управления 7.
При дальнейшем приближении антенны к проводам ЛЭП, уровень наведенного сигнала и, соответственно, значение кода возрастает.
При достижении порогового значения первого диапазона (напряжение ЛЭП 0,22-1 кВ) микроконтроллер 5 через транзистор Т размыкает выходное реле 10 и включает непрерывный звуковой и световой сигналы (запрещение работы). Размыкание выходного реле 10 происходит также при размыкании концевого выключателя ограничителя высоты подъема крюка или при обрыве линии связи между АБ и БОС. Блокировка концевого выключателя осуществляется кнопкой блокировки (на рис. 1 не показана), через которую от блока питания 6 запитывается катушка реле 10. Защита блока питания 6 от импульсов кода осуществляется дросселем Др. Защита цепи питания от перегрузки при коротком замыкании осуществляется самовосстанавливающим предохранителем ПР.
В тех случаях, когда наведенный потенциал создается ЛЭП напряжением более 1 кВ, и величина наведенного напряжения вызывает срабатывание устройства (запрещение работы), возможно переключение БОС на следующий диапазон (6-10 кВ). Переключение на второй и последующие диапазоны происходит только в случае запрещения работы на предыдущем диапазоне при нажатии кнопки «Диапазон» в блоке управления 7.
Разрешение работы после останова крана происходит в случае выполнения движений, при которых величина наведенного сигнала на антенне не возрастает, а также после нажатия кнопки «Блокировка» в блоке управления 7.
В случаях, когда включен не первый диапазон и наведенный потенциал меньше, чем граничное значение предварительной сигнализации на нижнем диапазоне, происходит автоматический переход на этот диапазон, что предотвращает намеренное занижение чувствительности прибора.
АБ — антенный блок; 1— АЦП; 2— блок преобразования напряжение-частота; 3— блок питания; БОС— блок обработки сигналов; 4 — фильтр кодового сигнала; 5— микроконтроллер; 6— блок питания; 7— блок управления; 8— устройство индикации; 9— звуковая сигнализация; 10— выходное реле; КВ— концевой выключатель ограничителя высоты подъема крюка; Др— дроссель; Пр — предохранитель самовосстанавливающийся; Т — транзистор.
Для удобства работы крана при выполнении нескольких однородных циклов вблизи ЛЭП и исключения лишних остановов, в приборе имеется режим блокировки автоматического перехода на нижний диапазон (п.п.6.6.). Для этого необходимо нажать кнопку «БЛОКИРОВКА» и удерживать ее в нажатом состоянии не менее 2с
Порядок работы.
Работа крана вблизи ЛЭП разрешается после уточнения границ опасной зоны и исключения возможности работы крана в опасной зоне, например, включением координатной защиты или любым другим способом. Устройство защиты не должно использоваться как рабочее средство для остановки движений крана.
Особенности работы вблизи ЛЭП напряжением до 1 кВ.
При работе на диапазоне «0,22-1» кВ следует учитывать малую величину сигнала, наводимую на антенну от ЛЭП, в следствии чего при удалении головки стрелы от проводов, например, при установке стрелы максимальной длины, защитные свойства устройства резко уменьшаются. В связи с этим, при работе вблизи линий напряжением до 1 кВ, следует обратить особое внимание на определение границ опасной зоны, которые должны быть установлены с учетом габаритных размеров груза, длины подвеса, возможной раскачки и других факторов.
При наличии в зоне работы других ЛЭП высокого напряжения, защитные свойства устройства по обнаружению ЛЭП напряжением до 1 кВ могут быть блокированы наведенным сигналом более мощной ЛЭП. В этом случае, при появлении запрещающего сигнала на диапазоне «0,22-1» кВ перед переходом на следующий диапазон, необходимо визуально убедиться в отсутствии в предполагаемой зоне работы ЛЭП напряжением до 1 кВ и только после этого переключаться на следующий диапазон.
При наличии в районе работ (расстояние несколько сотен метров) высоковольтных ЛЭП напряжением 110-500 кВ предварительная сигнализация и сигнал запрещения работы на диапазоне «0,22-1» кВ могут включаться при подъеме головки стрелы на высоту более 10-15 м даже при отсутствии ЛЭП напряжением 0,22 кВ. В этом случае, для устранения помех в работе, предварительную сигнализацию можно выключить нажатием кнопки «Блокировка», а запрещающий сигнал — переходом на диапазон 6-10 кВ путем нажатия кнопки «Диапазон».
ХАРАКТЕРИСТИКИ Барьер-1М
- повышенная помехозащищенность;
- высокая надежность – менее 1% отказов в течение гарантийного срока эксплуатации;
- запатентованный алгоритм переключения рабочих диапазонов прибора с возможностью выхода из опасной зоны;
- простота монтажа — не требуется прокладки дополнительной проводки по стреле крана;
- большая сервисная сеть по монтажу, наладке, гарантийному и послегарантийному ремонту — более 100 сервисных центов;
- разработаны схемы привязки ко всем существующим типам кранов.
Прибор прекрасно зарекомендовал себя в процессе эксплуатации.
По заказу прибор БАРЬЕР-1М комплектуется электронным ключом (для блокировки останова крана, при работе на объектах РАО ЕЭС России).
| Основные технически характеристики | |
| Напряжение питания, В * | 24 |
| Колебания напряжения питания, % | от -17 до +25 |
| Ток потребляемый устройством (не более), А | 0,5 |
| Величина тока нагрузки, А При напряжении постоянного тока 24В |
10 |
| Вероятность безотказной работы за 1000 часов | 0,96 |
| Срок службы до списания, лет | 10 |
| Климатическое исполнение по ГОСТ 15150: — антенный блок (АБ) — блок обработки сигнала (БОС) |
У1 У2 |
| Защита от попадания посторонних тел по ГОСТ 14254 | IP 54 |
| Диапазон рабочих температур, град С | от -40 до +60 |
| Гарантийный срок эксплуатации, месяцев | 18 |
| * — Для грузоподъемных машин с напряжением бортовой сети 12 В применяется преобразователь напряжения. |
| Название | Изображение | Цена продажи (руб.) /По договоренности |
|---|---|---|

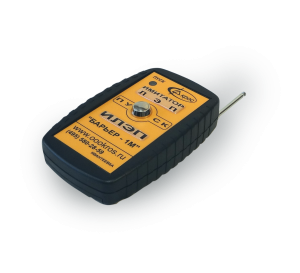

| ИМИТАТОР ЛЭП Барьер-1У |
 |
17 600.00 |
| Имитатор ЛЭП Барьер-1У.1 |
 |
19 200.00 |
| Измеритель частоты, напряжения с двойным дисплеем, цифровой вольтметр переменного тока, измеритель частоты Φ 10,0-99,9 Гц |
 |
1 560.00 |
| Ограничитель подъема крюка ОПКМ-5. |
 |
5 450.00 |
| Контроллер оголовки стрелы КОС-04 |
 |
16 300.00 |
| Ограничитель подъема крюка ОПКА – 6.1, ОПКМ-5У |
 |
8 000.00 |
| Ограничитель подъема крюка крана манипулятора ОПК-5М. |
 |
4 300.00 |
| БАРЬЕР-1М |
 |
21 264.00 |
| Барьер-1М с электронным ключом |
 |
22 680.00 |
| ДИАГНОСТИКА, НАЛАДКА, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИБОРОВ. Гидрораспределитель ГР-2-3(12в, 24в) |
 |
3 800.00 |
| Система компьютерной диагностики СКД |
 |
36 000.00 |
| Счетчики моточасов СВН-1М-1 и СВН-1М-220 |
 |
2 330.00 |
| СЧЕТЧИКИ ВРЕМЕНИ НАРАБОТКИ СВН-1 и СВН-1-1 |
 |
1 836.00 |
| Модуль перехода ОПГ-1-4(18) в ДН-2 |
 |
12 136.00 |
| Датчики бесконтактные ВБ2А18М. ВБ2А12М,ВБ2А30М,ВБ2А40М И ДРУГИЕ |
 |
1 800.00 |
| МЗОН-1-01 |
 |
15 340.00 |
| Ограничители предельного груза ОПГ-1-4,ОПГ-1-18 |
 |
46 000.00 |
| Ограничитель предельного груза ДН-3 «ВЕГА». (ДН3.00, ДН3.10, ДН3.01, ДН3.11) |
 |
25 000.00 |
Барьер 1М (универсальный) можно купить по цене 20 300 руб в компании Машсервис. Запчасть 1М находится в подкатегории Защита от опасного напряжения, категории Приборы безопасности имеет код товара 398943. Технические характеристики 1М соответствуют заявленным, устанавливается и применяется согласно руководству использования завода производителя. Доставка в города и населенные пункты России, страны СНГ, любую страну Мира.
Указанная цена 20300 рублей на Барьер 1М (универсальный) может незначительно отличаться от реальной стоимости указанной на сайте. Это может быть связано с повышением цен завода производителя. Точная стоимость будет предоставлена менеджером после уточнения цен у производителя. Хотите, чтобы мы вам перезвонили? Закажите обратный звонок и наш менеджер свяжется с вами в ближайшее время. Время работы интернет магазина Пн-Пт с 9:00 до 17:00 часов, МСК+2.
Если не знаете, где купить Барьер 1М (универсальный) позвоните 8 (800) 511-80-74 (звонок бесплатный) и оставьте заявку по телефону. Напишите нам на почту, через мессенджеры или формы обратной связи расположенные на сайте или вышлите фото запчасти удобным для вас способом, наши менеджеры помогут сделать заказ, подберут аналоги, заменители, ремкомплекты.
Барьер 1М (универсальный) можно купить в Челябинске, Москве, Санкт-Петербурге, Екатеринбурге, Краснодаре, Нижнем Новгороде, Перми, Красноярске, Уфе, Казани, Тюмени, Новосибирске, Нур-Султан. Для оформления заявки необязательно приезжать к нам в офис, просто напишите на нашу почту info@ms-74.ru, или оформите заявку используя функцию онлайн заказа, свяжитесь с нами напрямую по указанным телефонным номерам или добавьте товар в корзину и подтвердите заказ, после получения заявки мы свяжемся с вами.
Звоните и отправляйте заявки с сайта, не упускайте возможность купить Барьер 1М (универсальный) по низкой цене 20 300 руб. Оформляйте заказ со скидкой по акции, и мы сделаем все возможное, чтобы вы были довольны нашими услугами. Если у вас остались вопросы, вы хотели бы уточнить некоторые детали про описание, технические характеристики, замену, аналог, размеры, устройство, принцип работы, схему подключения — звоните, пишите, отправляйте заявки нашим менеджерам.
Отправьте свое сообщение через мессенджеры Telegram — Viber — Whatsapp — наши менеджеры готовы помочь с выбором качественных запчастей, ответят на самые сложные вопросы, дадут рекомендации. Подберите интересующий товар на сайте и купите его в нашем интернет магазине по выгодной цене 2023 года. Ждем ваших обращений.
- Информация
- Товар на сайте компании «ООО «ГрузоподъёмСпецтехника»»
-
Москва
- Просмотров: 195
- ID: 4197637
Компания «Комплект» ведёт поставки приборов и устройств безопасности кранов и комплектующих к ним, со склада в г. Красноярск и под заказ во все регионы и города РФ. Имитатор ЛЭП ИЛЭП «Барьер-1М» ИЛЭП, далее имитатор, является имитатором ЛЭП (линии электропередач). Данный имитатор предназначен для контроля работоспособности сигнализаторов и устройств защиты от опасного приближения к ЛЭП типа «УАС», «АСОН», «УСОМ-ЭЛЕКТРОСТОП», «УЗК», «Барьер-1М», «Барьер-2000К», а также ограничителей грузоподъемности в состав которых входит система обнаружения ЛЭП. Примером таких ограничителей грузоподъемности являются «ОНК140», «ОНК160», «ОГМ240», «АС-АОГ», «ПБК1», «ЩИТ» и иные устройства, принцип действия которых основан на измерении электрической составляющей электромагнитного поля ЛЭП посредствам емкостных датчиков, далее — АБ, антенных блоков. Контроль осуществляется путем создания электрического поля имитатором, эквивалентного полю ЛЭП. Данный имитатор имеет соответствующую защиту потребителя (оператора), в случае прикосновения с его антенной. Имитатор соответствует требованиям безопасности по ГОСТ 22261.
- Лента сигнальная зубр
- Мольберт тренога
- Вывоз ТБО
- Парик русый
- Глазки для творчества
- Штопор с открывалкой
- Термоизмеритель
- Раствор для роста волос
- Терморегуляторы (термостаты) для радиаторов
- Набор слесаря
- Солнцезащитные экраны
- Уличный игровой лабиринт
- Накладка розетки антенной TV-FM
- Помада детская
- Курьерский конверт
Запчасти и комплектующие для спецтехники в вашем регионе
- Московская область
- Москва
- Мытищи
- Долгопрудный
- Дзержинский
- Пушкино
- Щёлково
- Голицыно
- Лобня
Устройство (рис. 20) состоит из антенного блока АБ, блока обработки сигналов БОС и линий связи АБ и КВ. АБ представляет собой закрепленный на изолирующем основании стальной колпак, внутри которого размещена печатная плата. АБ крепится на оголовке стрелы.
БОСимеет пластмассовый корпус, внутри которого размещена печатная плата. На передней панели БОС расположены кнопки «ДИАПАЗОН», «БЛОКИРОВКА», светодиодные индикаторы «РАБОТА», « ТОП», а также пять индикаторов диапазонов напряжения ципЛЭП «0,22-1,0», «6-10», «20-35», «110-450», «500-750». БОС устанав-
ливается в каб не крановщика.
По л н связи КВ поступает напряжение питания в АБ. Принработы устройства основан на выделении АБ электрической составляющейбэлектромагнитного поля ЛЭП, которая преобразуется с целью повышен я помехозащищенности при передаче по линии связи в частотный с гнал, частота которого пропорциональна амплитуде электр ческой составляющей электромагнитного поля ЛЭП. По линии связи АБ частотный сигнал передается в БОС, который вырабатывает сигналы на предупреждениеАкрановщика и отключение механизмов крана при заданных порогах срабатывания. Сигнал, наведенный на металлическом колпаке Б, поступает на антенный усилитель 1 (см. рис. 20), с выхода которого подается на блок 2 преобразования напряжения в частоту. С выходаДблока 2, а также блока питания 3 сигналы передаются в БОС на фильтр частотного сигнала 4. В фильтре 4 происходит отделение частотного сигнала от постоянной составляющей. В микроконтроллере 5 происходит обработка информации, поступающей с фильтра частотного сигнала 4 и блока управления 7. Чем ближе находится АБ к проводам ЛЭП, Итем выше уровень наве-
денного в АБ сигнала и тем выше частота сигнала на выходе блока 2. Если частотный сигнал, поступающий на вход БОС, меньше по-
рогового значения предупредительной сигнализации первого диапазона (0,22-1,0 кВ), микроконтроллер 5 удерживает транзистор Т, работающий в ключевом режиме, в открытом состоянии. При этом протекает ток через обмотку исполнительного реле 10, которое своими контактами замыкает цепь питания исполнительных механизмов крана, на передней панели БОС высвечивается светодиод «РАБОТА».
При достижении частотным сигналом порогового значения предупредительной сигнализации первого диапазона (0,22-1,0 кВ) микроконтроллер 5 включает прерывистый звуковой 9 и световой 8 сигналы (светодиод «РАБОТА» мигает с частотой звукового сигнала).
65
При достижении частотным сигналом порогового значения отключения на первом диапазоне (0,22-1,0 кВ) микроконтроллер 5 через транзистор Т размыкает цепь питания обмотки исполнительного реле 10 (реле своими контактами обесточивает цепь питания исполнительных механизмов крана) и включает непрерывный звуковой 9 и световой 8 сигналы (на передней панели БОС гаснет светодиод «РАБО-
СТА», загорается светодиод «СТОП»).
и б А Рис. 20. Схема функциональнаяДустройства Барьер-1М
После останова крана устройство дважды включается на разре-
шение работы для вывода стрелы из опасной зоны. Если во время
несколько секунд вновь включается на разрешение работы. Если во время второго включения при выполнении движений величина наведенного напряжения возрастает, устройство блокирует работу крана.
В этом случае работа крана возможна при нажатой кнопке « —
первого включения при выполнении движений величина наведенного напряжения возрастает, устройство запрещаетБЛОКИработу крана и через
РОВКА» на передней панели (на рис. 20 блок управления 7) БОС. Размыкание цепи питания обмотки реле 10 происходит также при
обрыве линий связи между АБ и БОС (или при размыкании концевого выключателя ограничителя высоты подъёма крюка, включенного в цепь КВ). Блокировка концевого выключателя осуществляется кнопкой блокировки крановой установки (на рис. 20 не показана), через которую от блока питания 6 подается напряжение на обмотку реле 10. Защита блока питания 6 от частотного сигнала осуществляется дрос-
66
селем Др. Для защиты цепи питания от перегрузки при коротком замыкании служит самовосстанавливающийся предохранитель Пр.
В тех случаях, когда наведенный потенциал создается ЛЭП напряжением более 1 кВ и величина наведенного напряжения вызывает срабатывание устройства (запрещение работы), возможно переключение БОС на следующий диапазон (6-10 кВ). Переключение на второй (6-10 кВ) и последующие диапазоны происходит только в случае запрещения работы на предыдущем диапазоне при нажатии кнопки «ДИАПАЗОН» на передней панели (на рис. 20 блок управления 7)
.
Когда включен не первый диапазон и наведенный потенциал
|
меньше, чем гран чное значение предварительной сигнализации на |
|||
|
БОС |
|||
|
включенном д апазоне, происходит автоматический переход на более |
|||
|
низкий д апазон, что предотвращает преднамеренное занижение чув- |
|||
|
ствительности пр |
ора. |
||
|
Для |
ра оты при выполнении краном нескольких одно- |
||
|
родных ц клов |
л |
ЛЭП и исключения лишних остановов, вы- |
|
|
зи |
|||
|
званных автомат ческ м переходом на более низкий диапазон, в |
|||
|
устройстве меется возможность |
блокировки такого режима. Для |
||
|
этого при переходе на |
олее высокий диапазон необходимо кнопку |
||
|
«ДИАПАЗОНудобства» удерживать в нажатом состоянии не менее 2 с. |
|||
|
Для выключения звуковой сигнализации, если она мешает рабо- |
|||
|
те, следует нажать кнопку « |
». Световая сигнализация |
|
работает в обычном режиме. |
||||
|
БЛОКИРОВКА |
||||
|
3. Основные технические характеристики |
||||
|
устройства «Барьер-1М» |
||||
|
Таблица 22 |
||||
|
Д |
||||
|
Напряжение |
Расстояние от АБ до провода ЛЭП, м |
|||
|
Предварительная |
||||
|
воздушной ЛЭП, кВ |
сигнализация, |
Останов крана |
||
|
не менее |
||||
|
0,22-1,0 |
5 |
1,5-5 |
||
|
6-10 |
10 |
2-7 |
||
|
И |
||||
|
20-35 |
15 |
4-10 |
||
|
110-450 |
20 |
6-13 |
||
|
500 и выше |
30 |
9-18 |
Расстояние от АБ до ближайшего провода ЛЭП при включении предварительной сигнализации и отключении приводов механизмов крана приведены в табл. 22.
67
Питание устройства осуществляется напряжением постоянного тока 24 64 В. Потребляемый ток не более 0,3 А.
Ток, коммутируемый контактами исполнительного реле: -не более 10 А при напряжении постоянного тока до 30 В; -не более 5 А при напряжении переменного тока до 250 В.
4. остав и принцип работы устройства «Барьер-2000К»
В состав устройства «Барьер-2000К» входят антенный блок АБ,
|
блок обработки с гналов БОС и провода линий связи АБ и БОС. АБ |
|
|
представляет собой высокопрочный пластмассовый корпус, закреп- |
|
|
ленный на оголовке стрелы через стальную подставку. Внутри корпу- |
|
|
С |
печатная плата. БОС также имеет высоко- |
|
са размещена антенна |
|
|
прочный пластмассовый корпус, внутри которого размещена печатная |
|
|
плата. На передней |
БОС расположены кнопки «ДИАПАЗОН», |
|
«БЛОКИРОВКА», светодиодные индикаторы «РАБОТА», «СТОП», а |
|
|
панели |
|
|
также пять нд каторов диапазона ЛЭП «0,22-1,0», «6-10», «2035», |
|
|
б |
|
|
«110-220», «500-750». БОС устанавливается в кабине крановщика. |
|
|
Принцип ра оты устройства «Барьер-2000К» во многом аналоги- |
чен принципу ра оты устройства «Барьер-1М» и поясняется функциональной схемой (рис. 21).
Питание АБ и БОС осуществляется через блоки питания 2 и 8
|
соответственно от бортовой сети грузоподъёмной машины. |
|
|
Д |
|
|
Сигнал, наведенный в антенне , |
поступает через фильтр 1 и |
|
коммутатор 4 в АЦПА5. Для корректной работы АЦП в АБ имеется |
|
|
схема установки опорного напряжения |
ЦП 3. Выходной сигнал |
АЦП передается в микропроцессор 6, где преобразуется в код. Кодовый сигнал с выхода микропроцессора 6 через блок последовательного интерфейса 7 передается в БОС на фильтрИкодового сигнала 10. В фильтре 10 происходит отделение импульсов кода от постоянной составляющей. При приближении антенны к проводам ЛЭП уровень наведенного напряжения возрастает. Соответственно изменяется и значение кодового сигнала.
В микропроцессоре 9 происходит обработка информации, поступающей с фильтра 10 и кнопок управления 13. Если кодовый сигнал, поступающий на вход БОС, меньше порогового значения предупредительной сигнализации первого диапазона (0,22 – 1,0 кВ), микропроцессор 9 удерживает под током обмотку исполнительного реле 14, которое своими контактами замыкает цепь питания исполнительных механизмов крана, на передней панели БОС высвечивается светодиод «РАБОТА».
68
Си б А Д
Рис. 21. Функциональная схема устройства «БарьерИ-2000К»: АБ – антенный блок; А – антенна; 1 – фильтр; 2 – блок питания АБ; 3 – блок установки опорного напряжения; 4 – коммутатор; 5 – АЦП; 6 – микропроцессор АБ; 7 – блок последовательного интерфейса; БОС – блок обработки сигналов; 8 – блок питания БОС; 9 – микропроцессор БОС; 10 – фильтр кодового сигнала; 11 – световая сигнализация; 12 – звуковая сигнализация; 13 – кнопки управления; 14 – исполнительное реле; КВ – концевой выключатель ограничителя подъёма крюка
69
При достижении кодовым сигналом порогового значения предупредительной сигнализации первого диапазона (0,22-1,0 кВ) микропроцессор 9 включает прерывистый световой 11 и звуковой 12 сигналы (светодиод «РАБОТА» мигает).
При достижении наведенным напряжением порогового значения первого диапазона микропроцессор 9 обесточивает обмотку исполни- Стельного реле 14 (при этом размыкаются контакты реле, запрещая
выполнение всех крановых операций) и включает непрерывную световую 11 звуковую 12 сигнализацию.
После останова крана устройство дважды включается на разре-
шение работы для вывода стрелы из опасной зоны. Если во время первогоЕсливключен я при выполнении движений величина наведенного напряжен я возрастает, устройство отключает работу крана. Через несколько секунд устройство вновь включается на разрешение работы. во время второго включения при выполнении движений ве-
личина наведенногобнапряжения возрастает, устройство блокирует работу крана. В этом случае ра ота крана возможна при нажатой кнопке «БЛОКИРОВКА» 13 на передней панели БОС.
Обмотка сполн тельного реле обесточивается также при размыкании концевого Авыключателя ограничителя подъёма крюка КВ или при обрыве линии связи между Б и БОС.
В тех случаях, когда наведенный потенциал создается ЛЭП напряжением более 1 кВ и величина наведенного напряжения вызывает срабатывание устройства (запрещение работы), возможно переключение БОС на следующий диапазонД(6 – 10 кВ). Переключение на второй (6 – 10 кВ) и последующие диапазоны происходит только в случае запрещения работы на предыдущем диапазоне при нажатии кнопки «ДИАПАЗОН» 13 на передней панели БОС.
Когда включен не первый диапазон иИнаведенный потенциал меньше, чем граничное значение предварительной сигнализации на включенном диапазоне, происходит автоматический переход на более низкий диапазон, что предотвращает преднамеренное занижение чувствительности прибора.
Для удобства работы при выполнении краном нескольких однородных циклов вблизи ЛЭП и исключения лишних остановов, вызванных автоматическим переходом на более низкий диапазон, в устройстве имеется возможность блокировки такого режима. Для этого при переходе на более высокий диапазон необходимо кнопку «ДИАПАЗОН» удерживать в нажатом состоянии не менее 2 с. Для выключения звуковой сигнализации, если она мешает работе, следует нажать кнопку «БЛОКИРОВКА». Световая сигнализация работает в обычном режиме.
70
