Автомобильные комбо-устройства удобны тем, что не нужно выделять кучу места под разные устройства, а также в итоге вести нужно всего один провод питания. Да и контролировать работу одного устройства также проще. Фирма iBOX выпускает множество устройств на любой вкус, кошелек и нужды. Рассмотрим одно из них на примере iBOX Alta LaserScan Signature DUAL.

Коробка белая, плотная с хорошей полиграфией.

На ней перечислены характеристики в подробном виде, а также множество особенностей, большая часть из которых относится к сигнатурному радар-детектору. Не обошлось и без внешнего вида на лицевой стороне. Внутри нас встречают веселые наклейки, под которыми лежит обозреваемое устройство.

Классическая компоновка, как у фотоаппаратов «мыльница», на мой взгляд, один из самых удачных, если нужен экран, а он обязателен. Первое, на что обращаем внимание на большое кольцо с объективом, на которое можно накрутить CPL-фильтр, о нем позже. Рядом есть два окошка-линзы для работы радара, под ними есть решетка динамика. Одна из граней занята слотом для карт памяти, которые могут быть объемом вплоть до 128 ГБ.

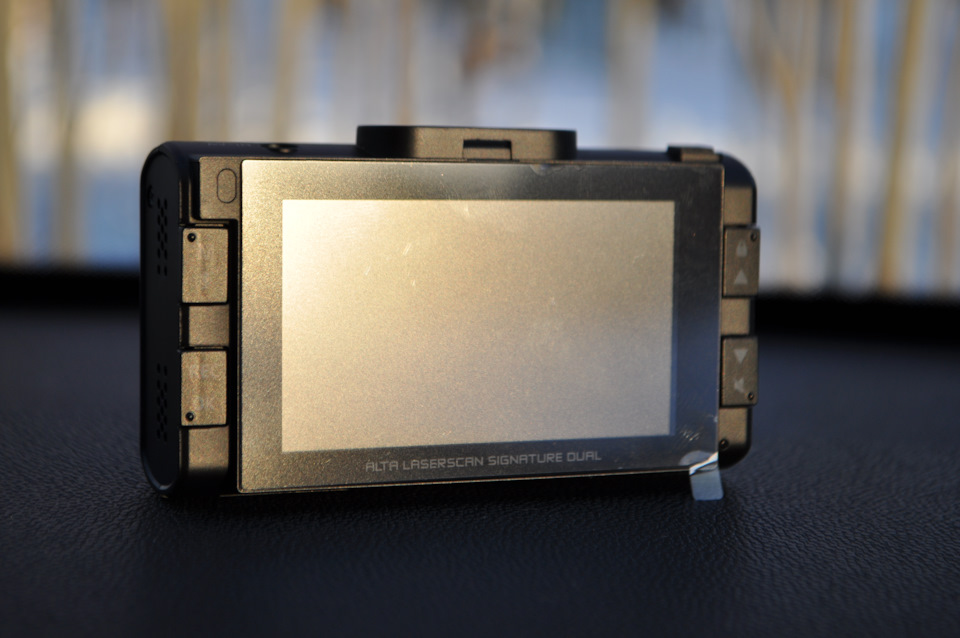

Сторона, обращенная к пользователю почти полностью занята IPS экраном, диагональю 3″, именно с него мы будем читать информацию о нашей скорости, а также различных камерах контроля скорости, светофоров и парковок. По бокам от него есть 4 кнопки, которые есть наверное почти в каждом регистраторе: переключение режимов и меню, перемещение по меню, подтверждение выбора. Следующая грань пустая, если не считать вентиляционных отверстий и винта.

Сверху видны два магнита, которыми iBOX Alta LaserScan Signature DUAL удерживается на стекле в соответствующем креплении. Между ними контакты, через которые устройство будет питаться, т.е. предусмотрено подключение кабеля питания в кронштейн/держатель на стекле, что удобно при условии частого снятия. По разным сторонам верхнего торца расположены кнопка вкл-выкл, а также разъем AV-IN в который можно подключить вторую камеру, она не входит в обычный комплект поставки.

Зато в комплект поставки входит целый пакет аксессуаров, в которых входит:

CPL-фильтр
Крепление на стекло с магнитом и возможностью подключения питания. Двусторонний скотч уже есть на нем
Запасная полоска скотча для крепления
Адаптер питания 12-30 В, в котором есть розетка 5 В
Инструмент для снятия панелей, при прокладке кабеля
5 держателей кабеля на двустороннем скотче
Картридер USB 2.0

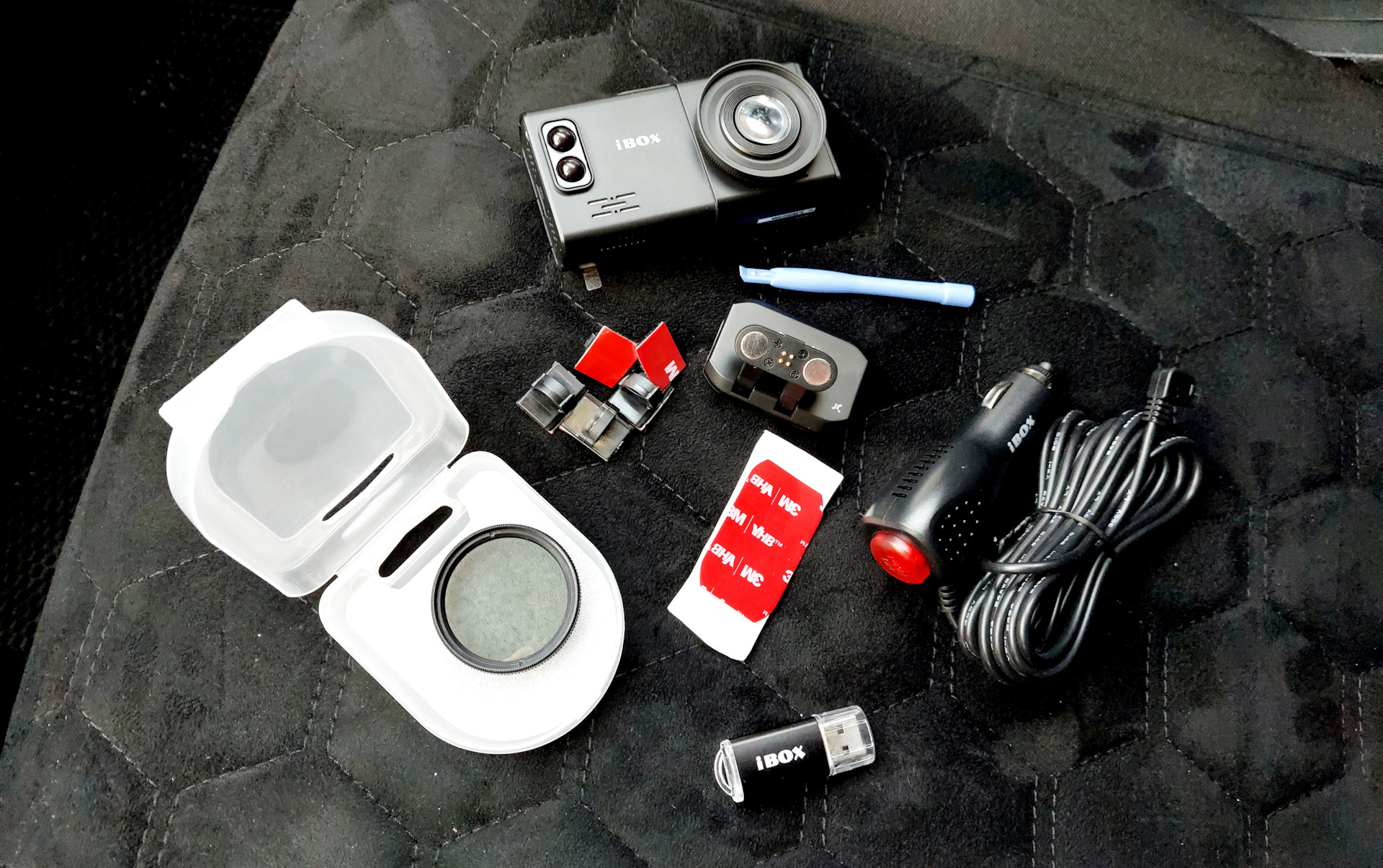

Вот такой комплект получился, достаточно богатый и нужный.

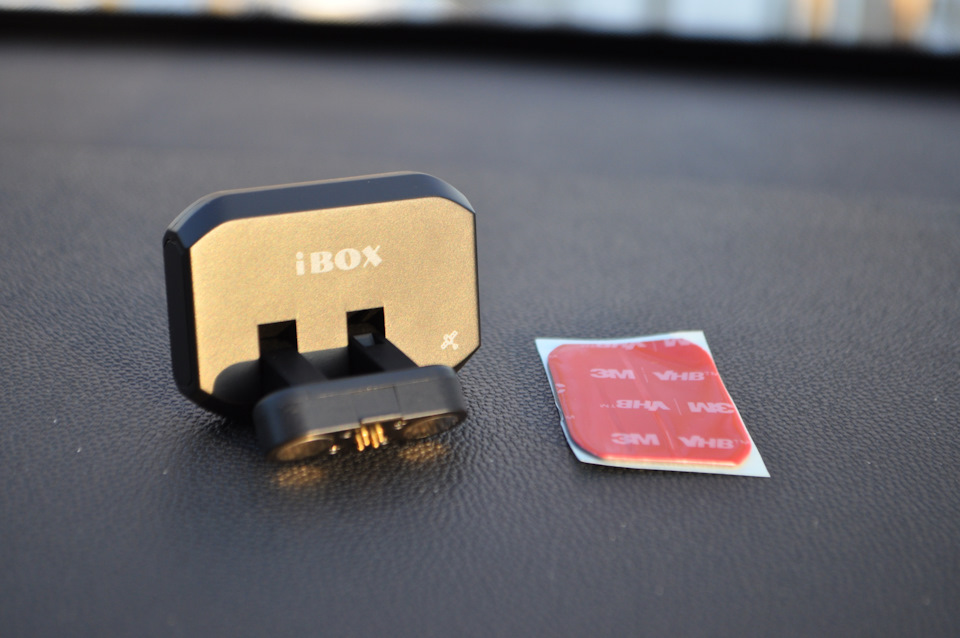

Кронштейн компактен и не займет много места на стекле. Он позволяет регулировать установленный видеорегистратор по вертикали, а значит при установке, следует помнить про горизонталь. 3М двусторонний скотч обычно очень цепкий, поэтому ошибок лучше не допускать. Особенно это стоит помнить про держатели провода, т.к. есть шанс их просто сломать, чем снять с приклеенной поверхности. Инструмент самый обычный, такие можно много где встретить.

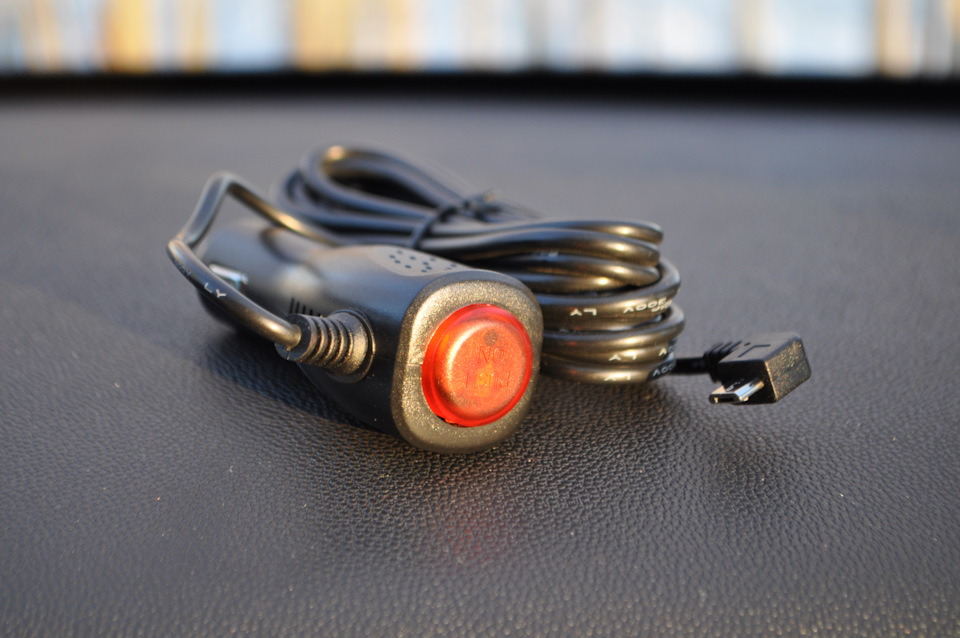

Адаптер питания очень хорош тем, что кроме питания комбо-устройства, дает еще порт USB, который можно задействовать для зарядки смартфона или питания навигатора, если это отдельное устройства. Картридер самый обычный, но с лого производителя, даже такую мелочь не упустили. CPL-фильтр с виду просто затемненное стекло, как оно работает мы проверим непосредственно на видео.

Руководство пользователя внятно и доступно объясняет основные аспекты вроде предназначения кнопок, разъемов или более сложную процедуру обновления прошивки и базы камер.

А вот памятка пользователя это очень интересная методичка, которая поможет пользователю грамотно использовать запись видеорегистратора и быть в принципе более подкованным в этом вопросе. К прочтению крайне желательна.

Первым делом нужно определиться с местом положения устройства. Обычно это в районе зеркала заднего вида, так он не сильно мешает водителю, и регистратор имеет хороший обзор. Однако перед нами комбо-устройство и видеть его нам все таки надо, ведь на экране будет информация об устройствах видео и фото фиксации нарушений ПДД. Поэтому стоит все таки разместить его так, чтобы мы могли легко увидеть экран.

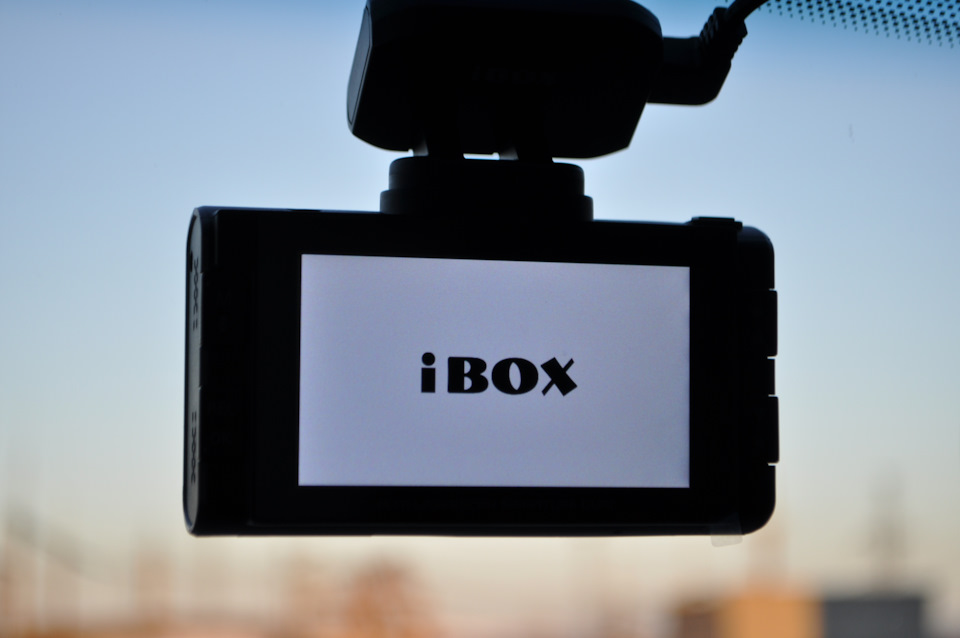

Экран имеет отличную читаемость и данные на нем прекрасно видны, все благодаря IPS экрану. Настроек у iBOX Alta LaserScan Signature DUAL предостаточно, но если вы хоть раз видели их в других подобных устройствах, то вам они все покажутся знакомыми. Львиная доля выделена для радар-детектора, в том числе звуковых оповещений, для себя, я выставил более громкое оповещение.

Недолго думая, перейдем к просмотру записей видео, будет дневная съемка и пара ночных, с CPL-фильтром и без. Выставлено максимально возможное разрешение.

FHD, День, СPL-фильтр

FHD, Ночь, без СPL-фильтра

Как видно, видеорегистратор неплохо снимает днем и приемлемо ночью. CPL-фильтр оставил двойственное впечатление, на уровне «вроде бы и лучше, а вроде и также». В любом случае съемка даст разобраться в дорожной ситуации в деталях. Если кому-то нужны дополнительные материалы, могу отснять и дополнить, оригиналы можно увидеть по ссылке. Теперь о сигнатурном радар-детекторе.

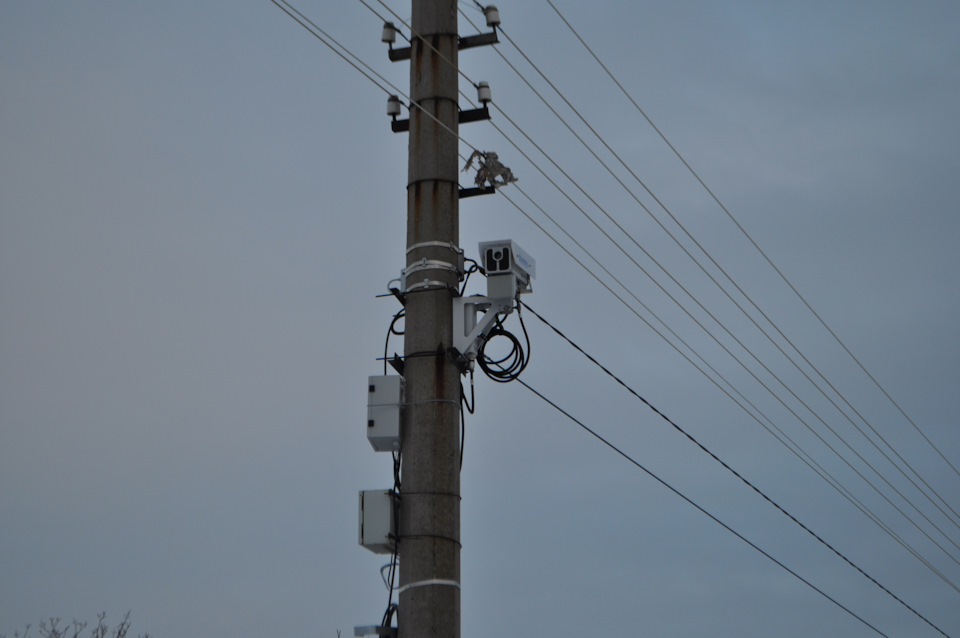

Я не искал нигде специально камеры, я и так езжу по всему городу, поэтому камер полно. И вот что я нашел.

iBOX Alta LaserScan Signature DUAL нашел все камеры о которых я знал и еще пару новых, о которых не догадывался, одна из которых «ловит» скорость, другая светофор. Ложных срабатываний у него не было совсем, не реагировал на автоматически открываемые двери или на датчики слепых зон у авто, тут все четко. Видит радар с запасом. GPS-метки тоже работают отлично, но в силу своей специфики, могут быть некоторое время не актуальны. Есть у нас передвижная камера на одном и том же месте, которая вдруг перестала появляться, так устройство предупреждало, что скоро будет мобильная камера, но ее не было. Это не глюк и не проблема, просто информация еще не успела попасть в базу, нужно просто дождаться обновление, благо выходят они стабильно и с достаточной частотой. Процедура обновления простая.

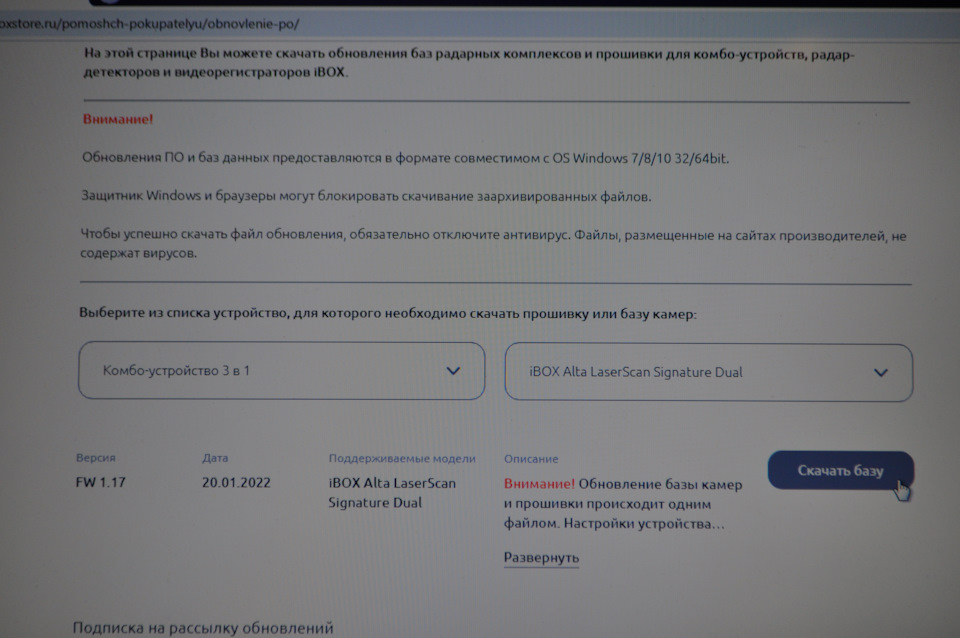

Переходим на сайт iboxstore.ru в раздел «Обновления» и просто выбираем тип нашего устройства и модель. Здесь же появится ссылка на скачивание и понятная инструкция. На всякий случай продублирую ее здесь:

1. Скачайте файл Update.exe в удобную для вас папку или на рабочий стол.2. Отформатируйте карту памяти через комбо-устройство в меню видеорегистратора. Внимание! Если в карте памяти имеются важные файлы, переместите их на компьютер, либо на другой внешний накопитель. После форматирования, все файлы удалятся!3. Установите карту памяти в ПК. Запустите файл Update.exe и выберите для распаковки файлов вашу карту памяти. Внимание! Не изменяйте название файла.4. Вставьте карту памяти с базой камер в комбо-устройство, отнесите его в машину.5. Включите комбо-устройство через шнур питания подключив к бортовой сети автомобиля.6. После включения, комбо-устройство автоматический начнет обновление базы камер. Внимание! Во время обновления не отключайте шнур от устройства; не прерывайте установку обновлений; не нажимайте на кнопки на устройстве — это может привести к ошибке процесса обновления и выходу из строя устройства.7. Дождитесь полного завершения обновления. После завершения обновления комбо-устройство выключится.8. Повторно отформатируйте карту памяти в вашем комбо-устройстве в меню видеорегистратора.9. Поздравляем! Вы успешно обновили базу данных Вашего комбо-устройства.

https://iboxstore.ru/pomoshch-pokupatelyu/obnovlenie-po/

После процедуры обновления можем спокойно продолжить использование устройства.

Купить

iBOX Alta LaserScan Signature DUAL — отличный автопомощник, который запишет происходящее на дороге и будет следить за наличием устройств видео- и фото-фиксации. При превышении скорости он также будет напоминать, что стоит ее скинуть, об этом иногда полезно напоминать, т.к. можно ехать за рулем, а мыслями «где-то» и бывает, что превышаешь. При необходимости, можно докупить вторую камеру и подключить ее к устройству, что заметно расширит возможности по контролю за дорогой.

Спешу поделиться с Вами обзором новинки от компании iBOX — комбо-устройство iBOX Alta LaserScan Signature Dual.

Сигнатурный радар-детектор с технологией LaserScan x2, GPS-информер, видеорегистратор с возможностью подключения камеры заднего вида, быстросъемное магнитное крепление, встроенный суперконденсатор — и всё это в одном корпусе по весьма привлекательной цене и с 3-х летней расширенной гарантией! Но давайте не будем спешить и ознакомимся со всем по порядку.

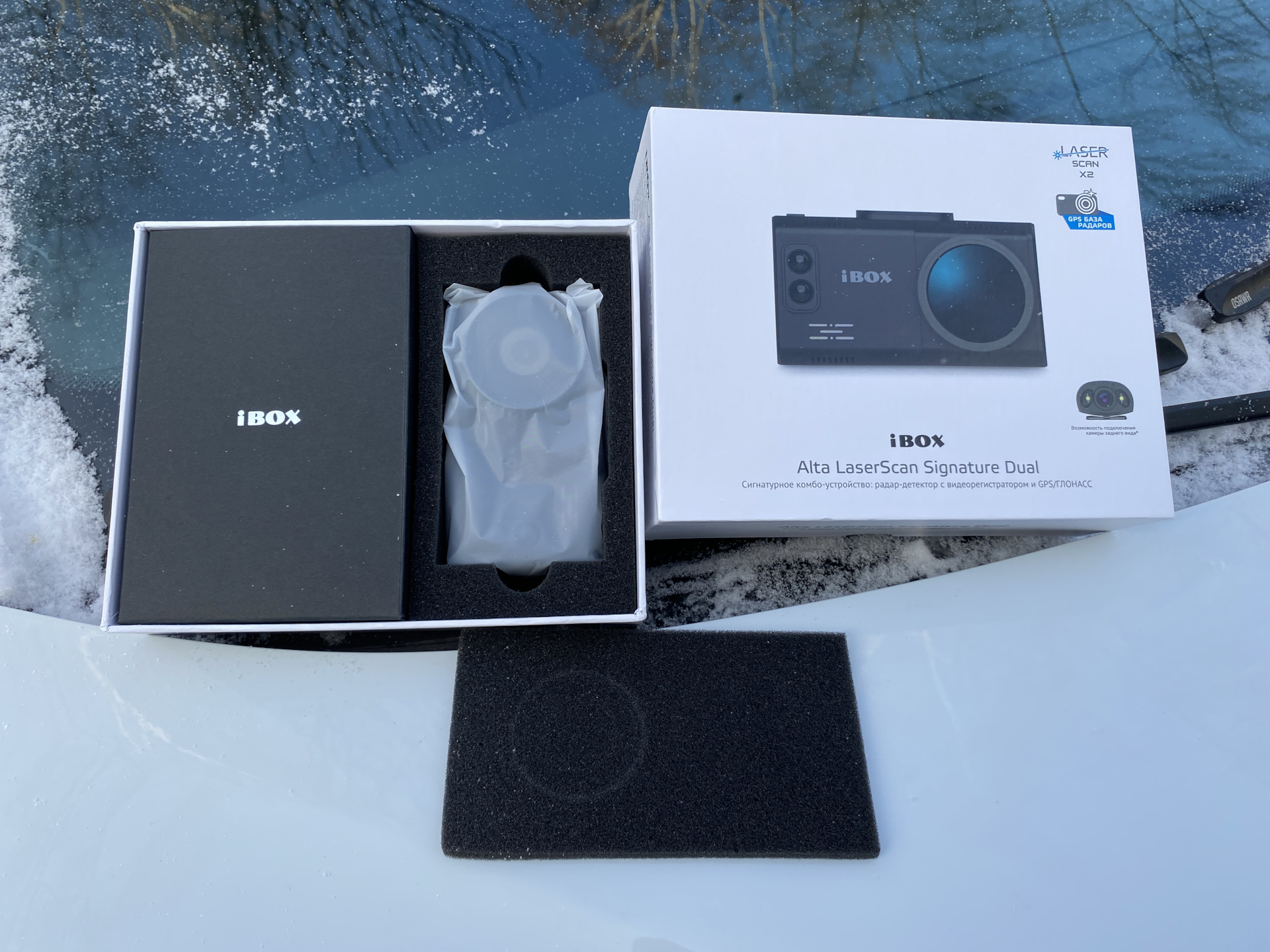

Упаковка с внешним видом устройства, подробным описанием функционала и техническими характеристиками.

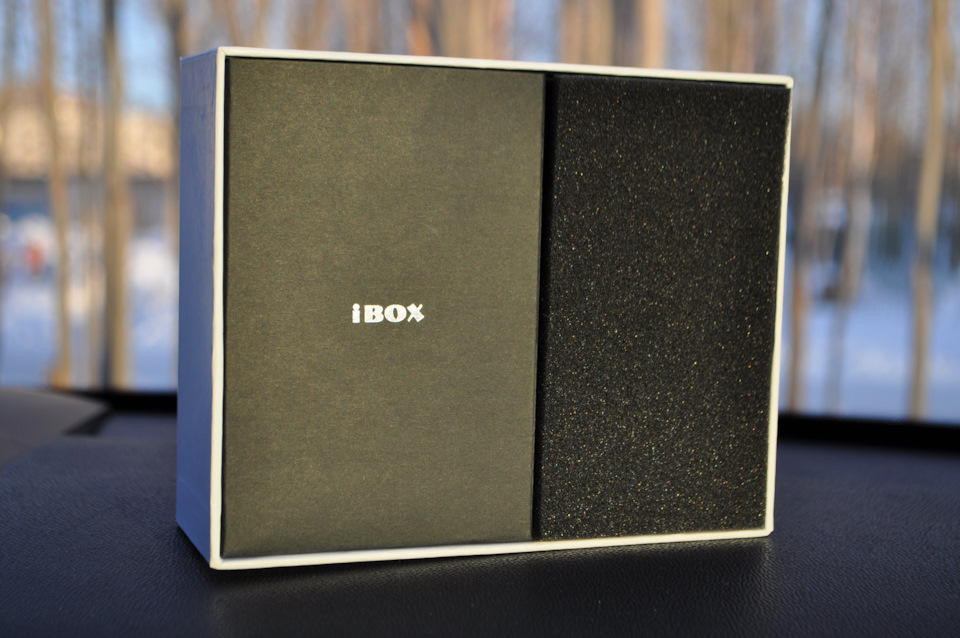

Комбо-устройство надежно защищено при транспортировке — поролоновый ложемент, отдельный бокс для аксессуаров и коробка из добротного картона.

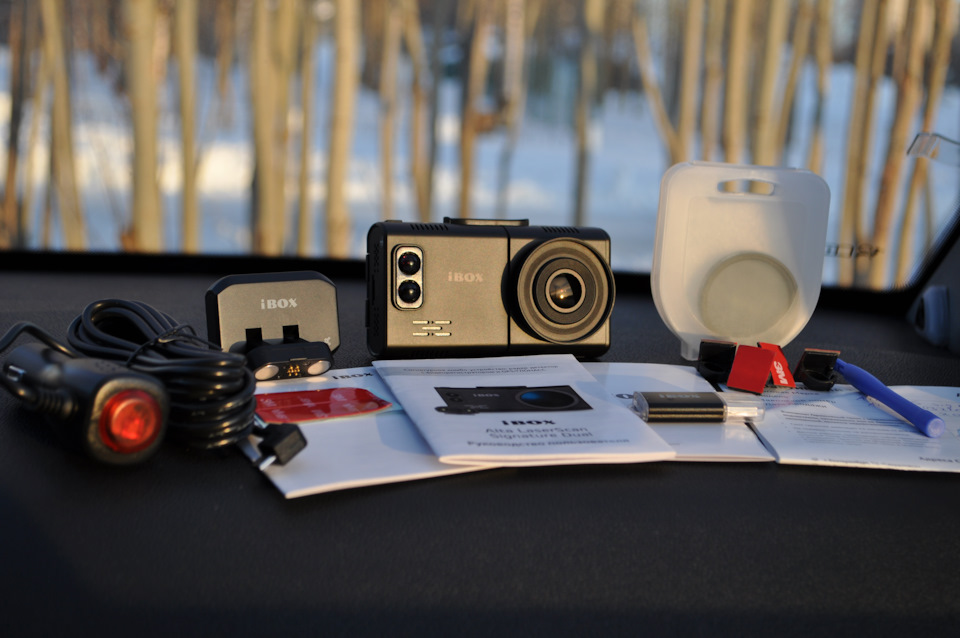

Комплектация:

— Комбо-устройство Alta LaserScan Signature Dual;
— Адаптер с проводом для подключения питания (DC 12-24 B);
— Инсталляционный комплект;
— CPL-фильтр;
— Адаптер для карты памяти micro SD;
— Запасной 3М скотч;
— Магнитное крепление на 3М скотче с активным питанием;
— Руководство пользователя;
— Памятка пользователя;
— Гарантийный талон;

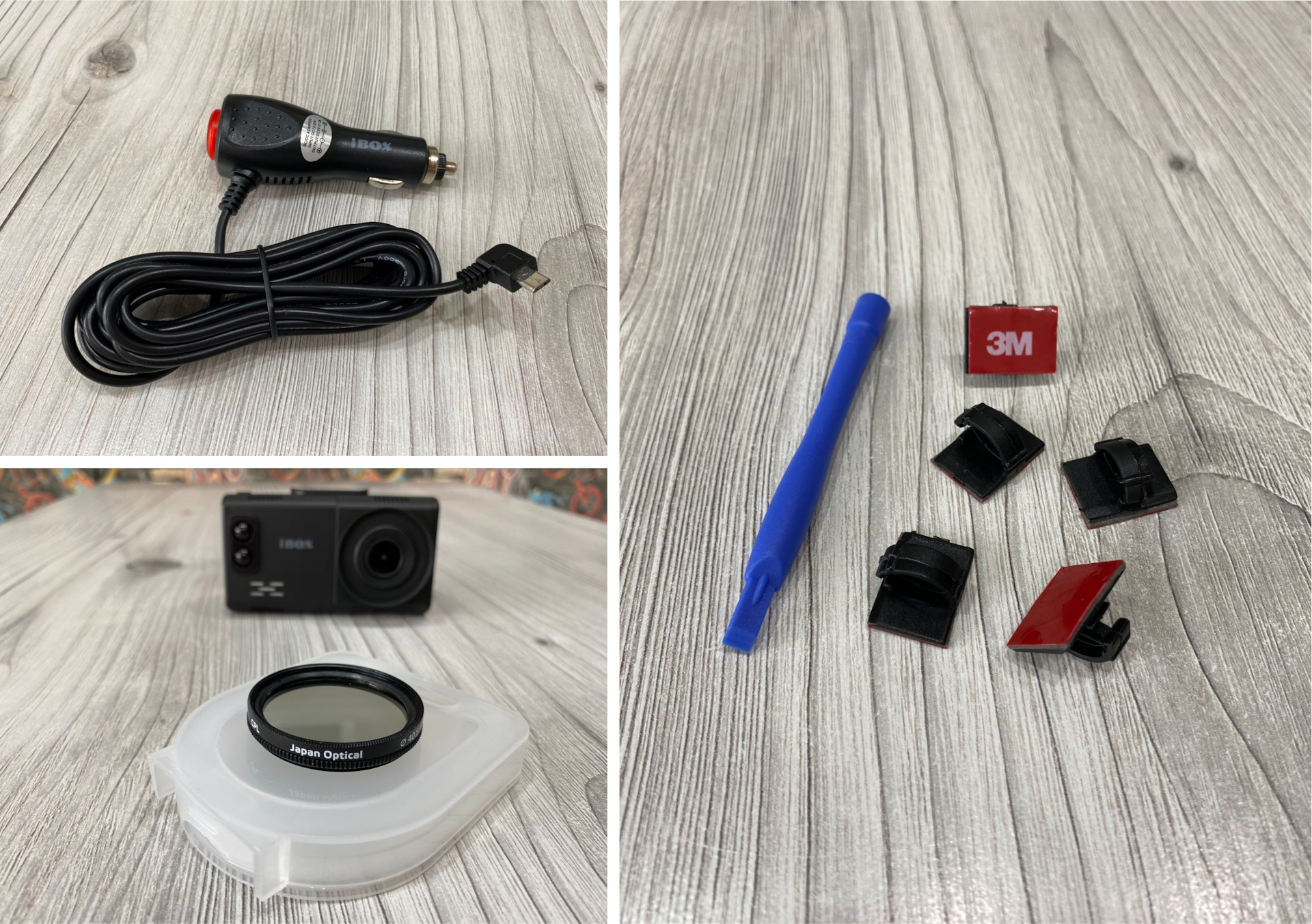

— Адаптер с проводом для подключения питания (12-24 В) с Г-образным Micro USB-разъемом и кнопкой включения. Длины провода ~ 4 метра будет достаточно для скрытого монтажа в автомобиле.

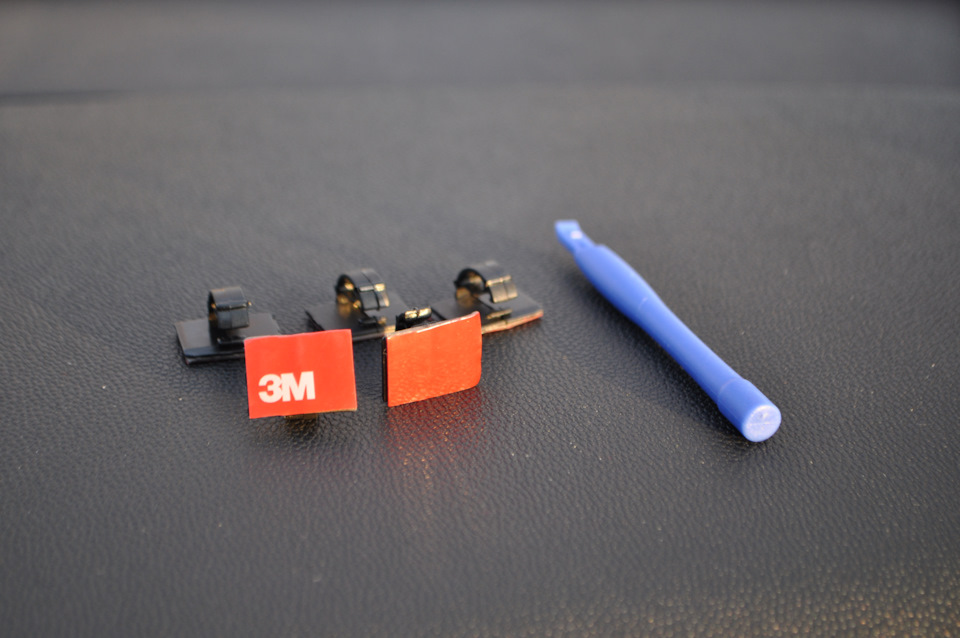

— Инсталляционный комплект, состоящий из пяти площадок на 2-х стороннем скотче для крепления провода, и монтажная лопатка. С их помощью получится аккуратно проложить провод от прикуривателя до комбо-устройства;
— Съемный круговой поляризационный фильтр (CPL-фильтр).

— Краткое руководство пользователя, гарантийный талон и памятка, содержащая ответы на вопросы о законности съемки на видеорегистратор, в том числе сотрудников ГИБДД. А также порядок приобщения отснятого материала к делу для дальнейшего рассмотрения его в качестве доказательства в суде.
— Адаптер для карт памяти micro SD, который пригодится при просмотре видеозаписей без снятия устройства.

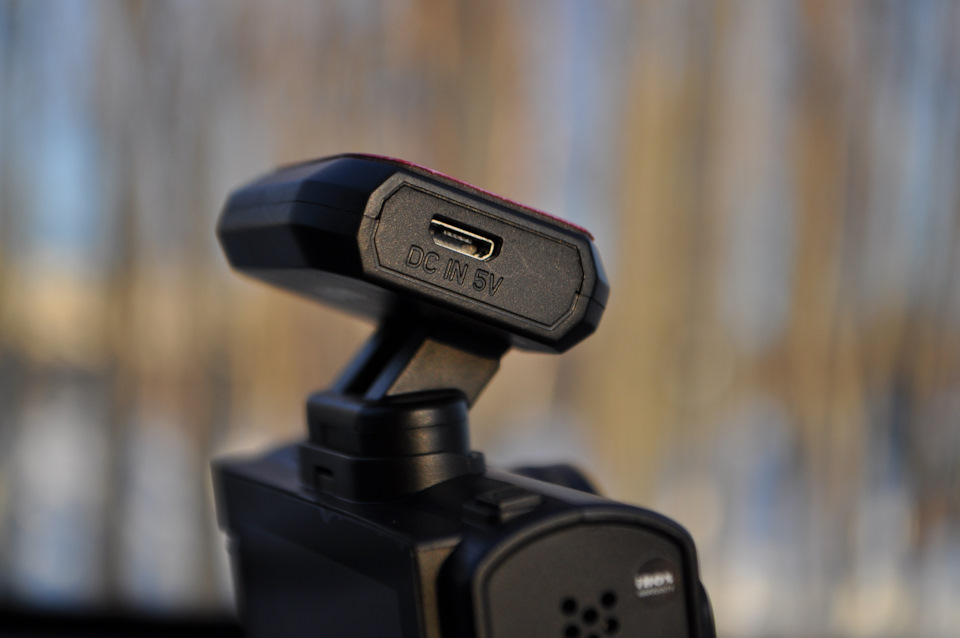

— Магнитное крепление на 3М скотче с активным питанием и встроенным GPS-приемником. Предусмотрена защита от неправильной установки с помощью магнитов различной полярности и небольшого пластикового фиксатора на креплении. Регулируется только угол наклона, возможности повернуть устройство, к сожалению нет;
— Запасная полоска двухстороннего 3М скотча также присутствует;

— Комбо-устройство iBOX Alta LaserScan Signature Dual в корпусе из прочного пластика чёрного матового цвета.

Основные технические характеристики:
— Разрешение видеосъемки … 1920×1080 при 30 к/с;
— Матрица … GalaxyCore GC2053;
— Материал линз объектива … Стекло, 6 слоев, поляризационный в комплекте;
— Угол обзора … 170°;
— WDR … Есть;
— Процессор … MStar 8336;
— Возможность подключения второй камеры … Есть* (дополнительная камера iBOX RearCam HD9 в комплект поставки не входит);
— Цикл записи … 1 мин, 3 мин, 5 мин;
— Формат записи (файл) … MOV;
— Тип дисплея … IPS;
— Размер экрана (диагональ) в дюймах … 3″;
— GPS/ГЛОНАСС база … Есть;
— Тип антенны радар-детектора … Патч;
— Количество приёмников лазера …2;
— Форма лазерной линзы … Круглая;
— LaserScan x2 … Есть;
— ADR модуль … ADR CORE;
— Платформа радарной части … SSSP;
— Режимы работы … Смарт, Тихий город, Город, Трасса, Турбо, Мегаполис;
— Обнаружение автоураган в связках … Есть;
— Обнаружение нескольких камер … Есть;
— Максимальная дальность обнаружения … до 3000 метров;
— Виды фильтрации помех … FSP+, Signature mode, X-Signature, ANTI-CAS;
— Технология Intellect Radar … Есть;
— Автобусная полоса … Есть;
— Стоп линия светофора … Есть;
— Сигнатурное детектирование радарной частью по названию … Есть;
— Приглушение звука … Auto ultra mute;
— Поддержка карт памяти … micro SD до 128 ГБ, 10 класс (карта памяти в комплект поставки не входит);
— Элемент питания … Суперконденсатор;
— Входное напряжение … 12/24B;
— Питание через крепление … Есть;
— Тип крепления … Магнитное;
— Тип штекера … Micro USB;
— Габариты, см … 9,7 x 5,7 x 3,6;
— Вес, гр … 108;
— Функциональные особенности … Моя скорость, Скрытие штампа скорости, Автоматическая и ручная защита файлов от перезаписи, Датчик движения, Добавление точек POI, Калибровка скорости, Допустимое превышение лимита, Пороговое значение (Фильтр) скорости, Анти Сон, Куранты;
— Гарантия производителя … 36 месяцев;

* — Камера заднего вида iBOX RearCam HD9 в комплект поставки не входит и при необходимости приобретается отдельно. Также хотелось бы заметить, что по информации с сайта производителя — снимает она в HD разрешении (1280×720 при 25 к/с) с углом обзора в 150 градусов, а благодаря компактным размерам и герметичному корпусу может быть установлена как в салоне автомобиля, так и снаружи. Однако поддержка функции паковочного ассистента (переключение экрана на камеру заднего вида при движении назад) — отсутствует, имейте в виду эту особенность.

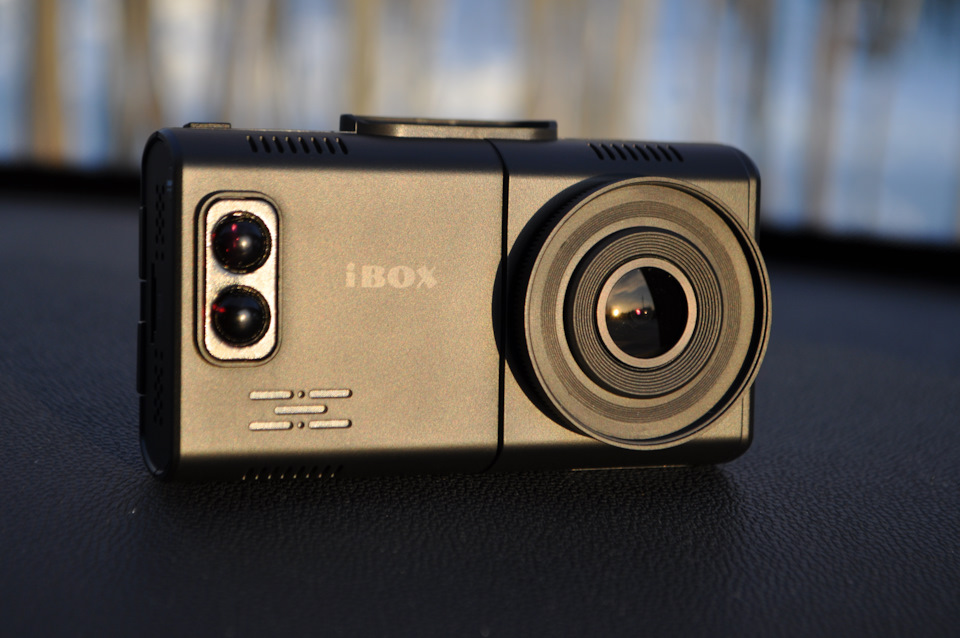

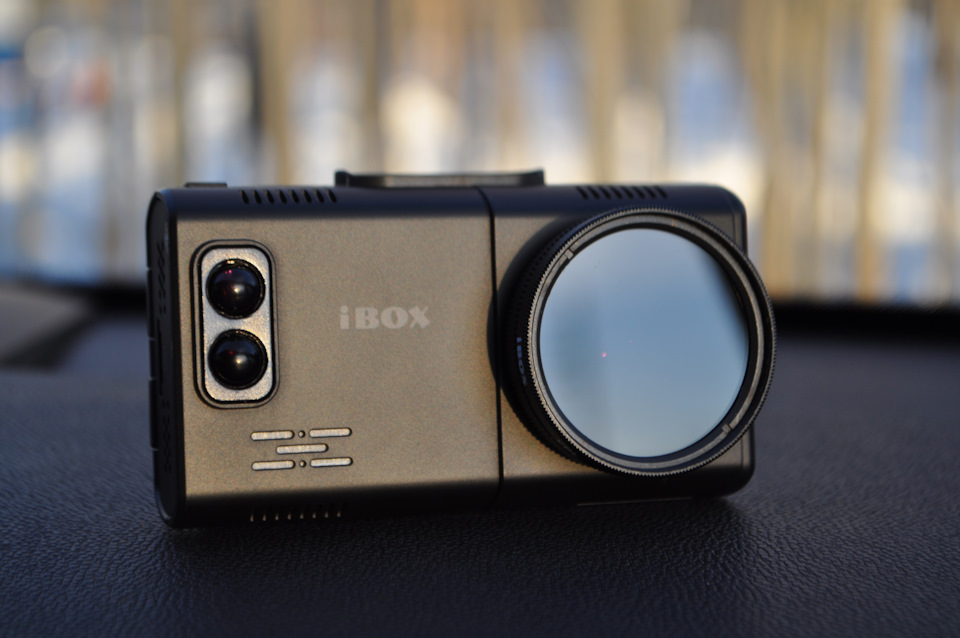

— В лицевой части комбо-устройства находятся две приемные линзы лазерного модуля, мощный динамик и объектив.

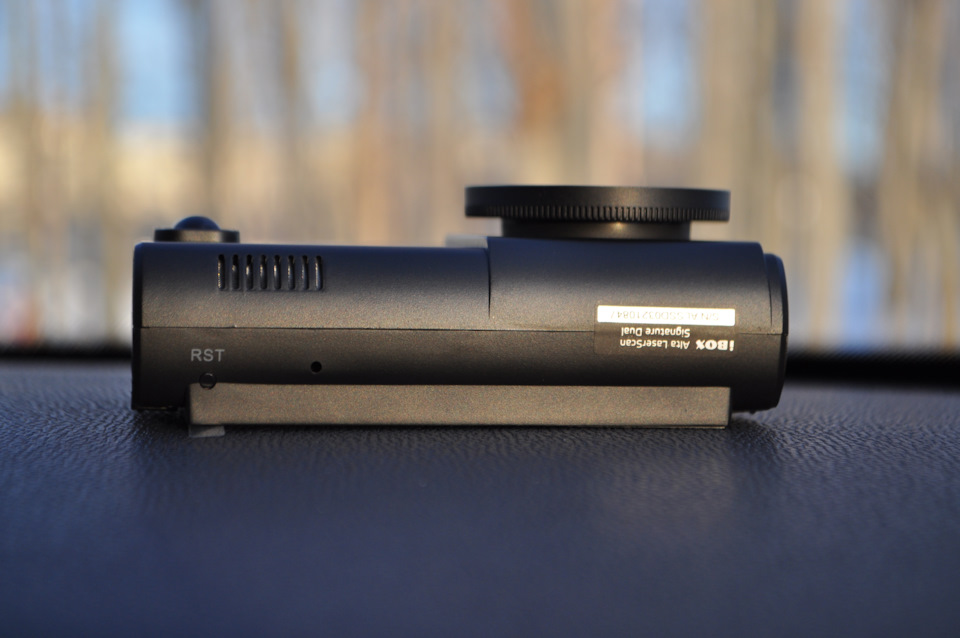

— На нижней грани размещены — наклейка с серийным номером, микрофон и кнопка перезагрузки.
— Разъем для карты памяти находится с правой стороны устройства;

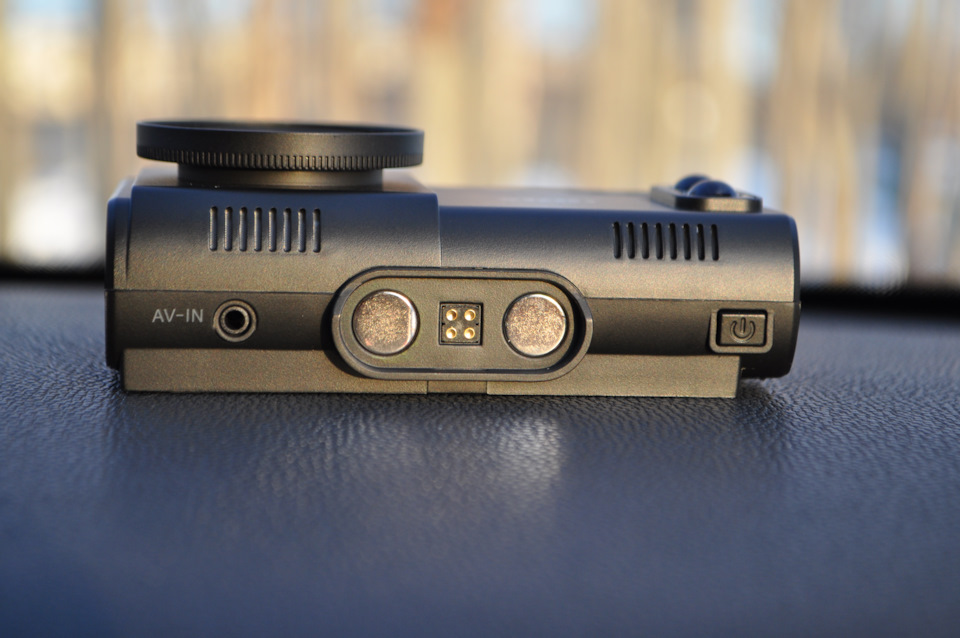

— На верхней грани расположены — кнопка включения, гнездо магнитного крепления и разъем для подключения дополнительной камеры.

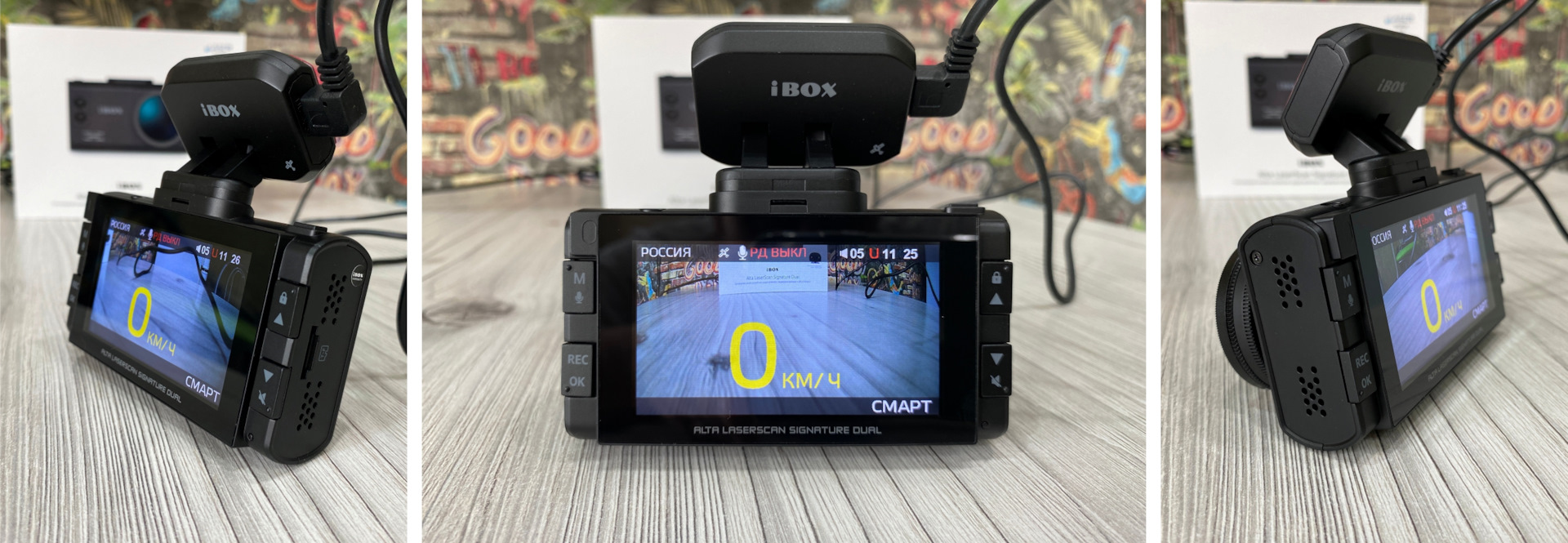

— Обращенная в салон сторона устройства занята экраном диагональю 3 дюйма. Дисплей выполнен по технологии IPS, поэтому обладает хорошими углами обзора и приличным запасом яркости.
— Клавиши управления с интуитивно понятными пиктограммами расположены вертикально, по обе стороны от экрана. Ход у клавиш небольшой и отчётливый, для удобства управления на ощупь, не отвлекаясь от дороги — присутствуют точки, слегка выступающие над поверхностью.

Настроекв устройстве довольно много, по умолчанию производителем установлены оптимальные. Но по желанию можно подстроить комбо под свой стиль вождения или конкретные условия движения, и сделать его использование максимально комфортным. В полной версии руководства по эксплуатации, которое размещено на сайте производителя, подробно описаны все пункты, их назначение и функциональные особенности.

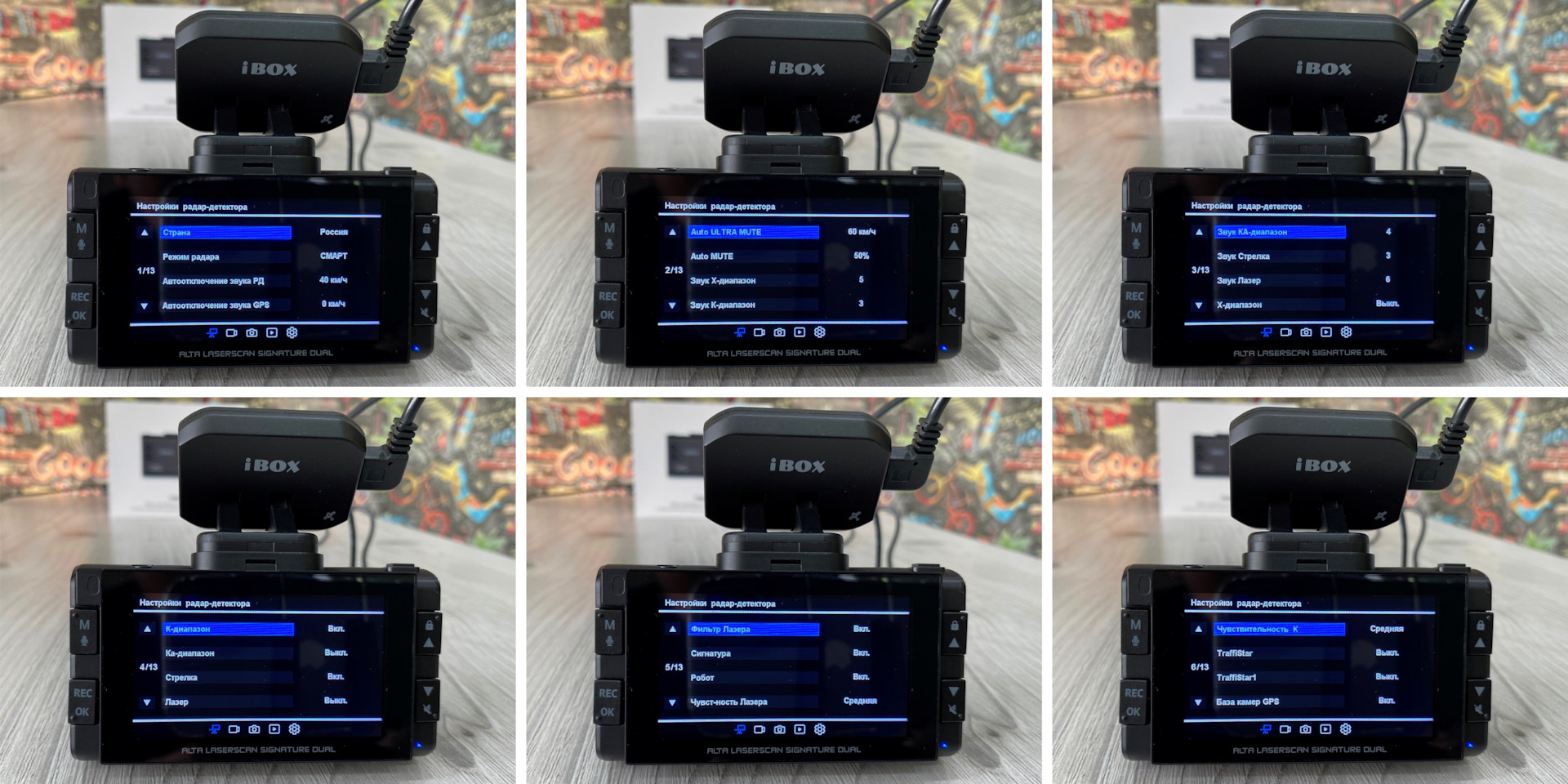

Для удобства навигации меню разделено на пять вкладок:

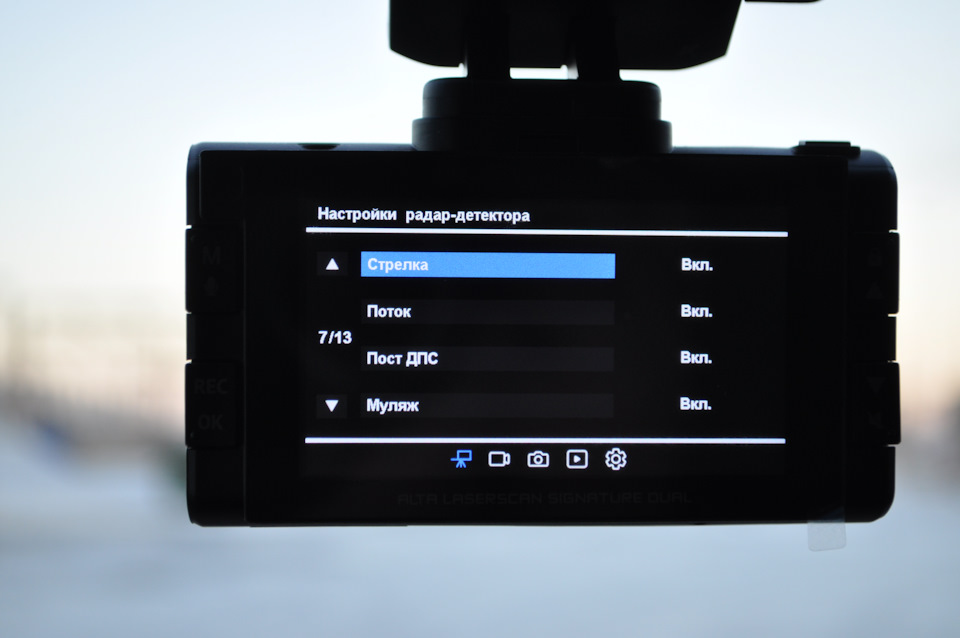

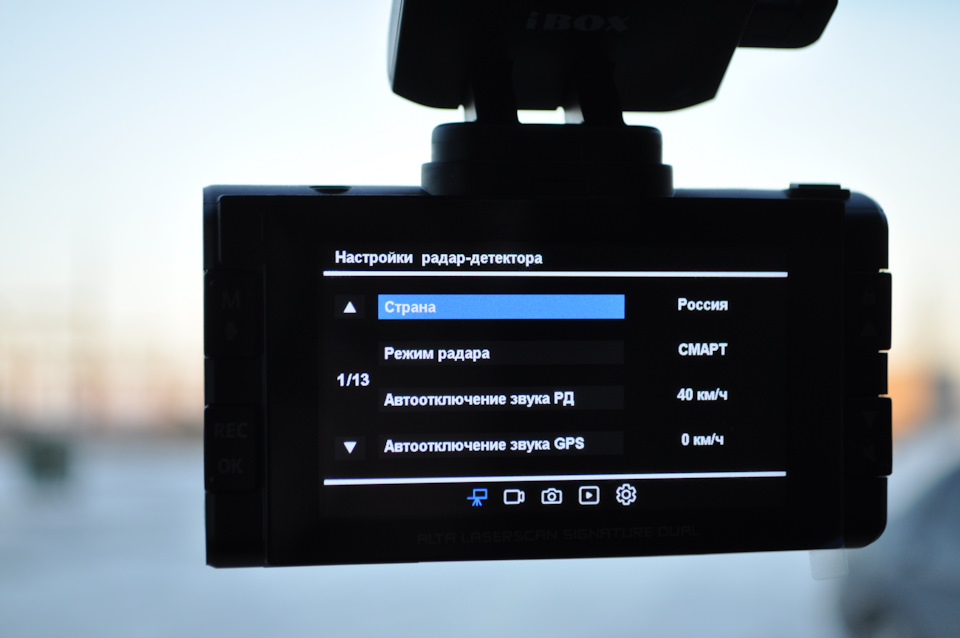

В первой настраивается радар-детектор и GPS-информер:
— Выбор страны использования (Россия, Казахстан, и Узбекистан — основное отличие заключается в пороге допустимого превышения скорости);
— Типы звуковых оповещений;
— Включение и выключение отдельных диапазонов определяемых частот и распознавания их сигнатур;
— Настройка уровней чувствительности и фильтрации сигналов полицейских камер;

— Включение и выключение оповещений из GPS базы (полностью или отдельно по типам фиксируемых нарушений);
— Установка допустимого превышения скоростного режима (от 0 до +19 км/ч);
— Выбор максимального порога скорости движений, при достижении которого устройство напомнит о необходимости её снижения (60 – 150 км/ч);
— Калибровка спутникового спидометра относительно спидометра автомобиля, для снижения расхождений в их показаниях;
— Удаление точек POI (занесенные пользователем точки в GPS базу);

— Выбор режима работы радар-детектора (Мегаполис, Тихий город, Город, Трасса, Турбо, Смарт);
— Настройка режима Смарт, который управляет включением и отключением радар-детектора, а также его чувствительностью, изменяет дальностью начала оповещений по GPS базе камер, отвечает за отключение и автоприглушение звука, фильтрацию сигналов, а также автоматически переключает режимы работы радар-детектора в зависимости от скорости движения;

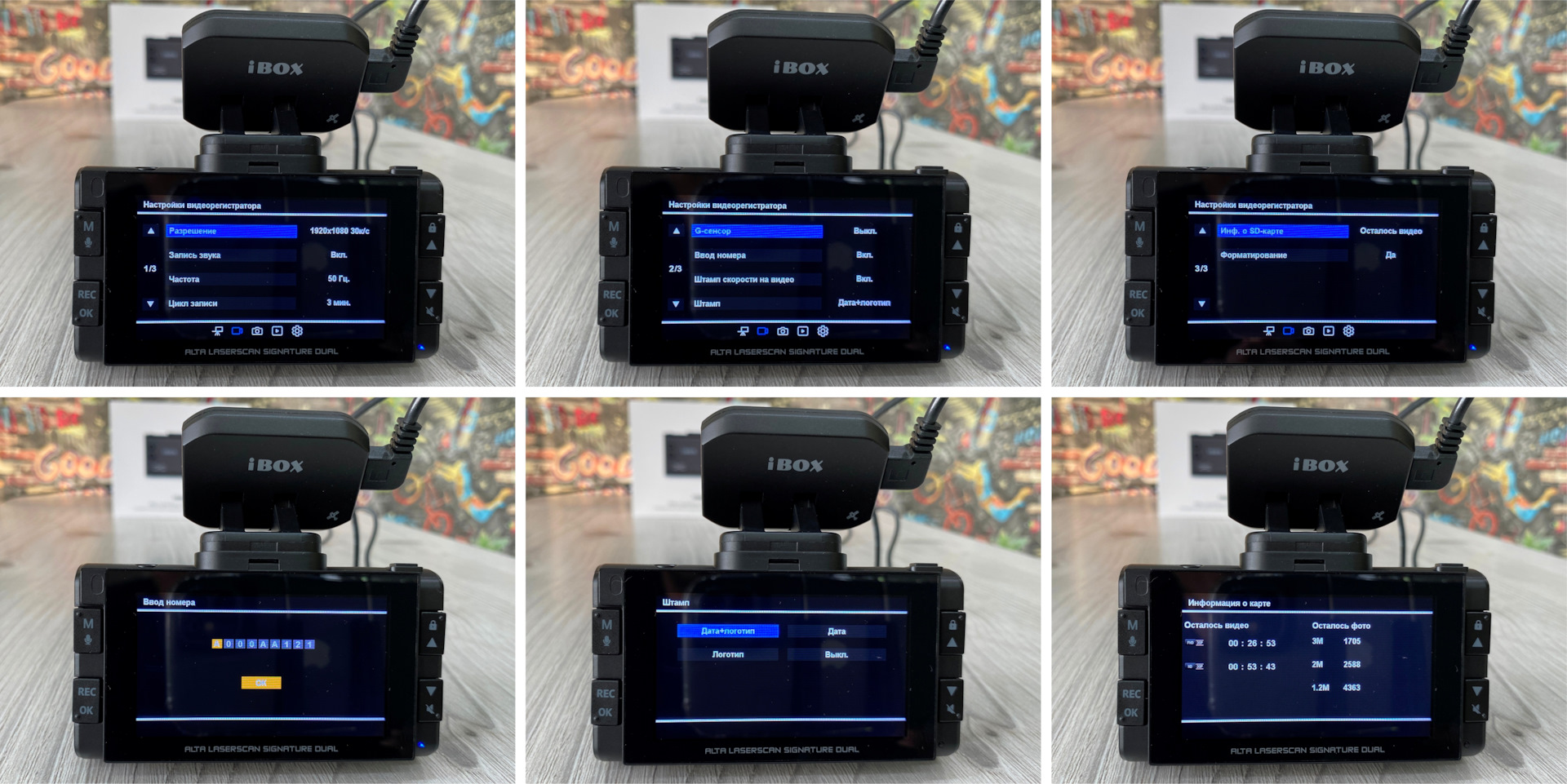

Во второй видеорегистратор:
— Выбор разрешения видеосъемки (HD-1280х720 или FullHD-1920х1080);
— Продолжительность фрагментов цикличной записи (1, 3, или 5 минут);
— Запись звука;
— Ввод государственного регистрационного знака автомобиля, и наложение информационного штампа на видео;
— Также предусмотрена возможность скрытия штампа скорости — при достижении установленного максимума (80 — 150 км/ч), скорость перестаёт отображаться на видео;
— Настройка чувствительность датчика удара (G-sensor) для автоматической блокировки файла с происшествием от перезаписи;
— Просмотр информация о свободном месте на накопителе;
— Форматирование (очистка) карты памяти;

Далее следуют настройки фотоаппарата — разрешение снимков, светочувствительность, корректировка экспозиции, баланс белого, и фотоэффекты.

Затем установки режима просмотра, здесь настраивается громкость воспроизведения, также можно удалить или заблокировать (защитить от перезаписи) файлы.

И в завершении общие настройки:
— Задержка отключения экрана и тип заставки (чёрный экран или цифровой спидометр);
— Управление голосовыми помощниками (напоминание о необходимости пристегнуть ремень безопасности, обновить базу камер, если она устарела и т.п.);
— Общие системные настройки (часовой пояс, сброс настроек на заводские, включение индикатора записи, версия программного обеспечение, а также дата последнего обновления базы камер);

База камер и прошивка устройства обновляются только через компьютер и карту памяти. Процесс обновления довольно прост и подробно описан на официальном сайте производителя:
— Скачиваем файл с обновлением и копируем его на карту памяти;
— Устанавливаем носитель в комбо-устройство и включаем питание;

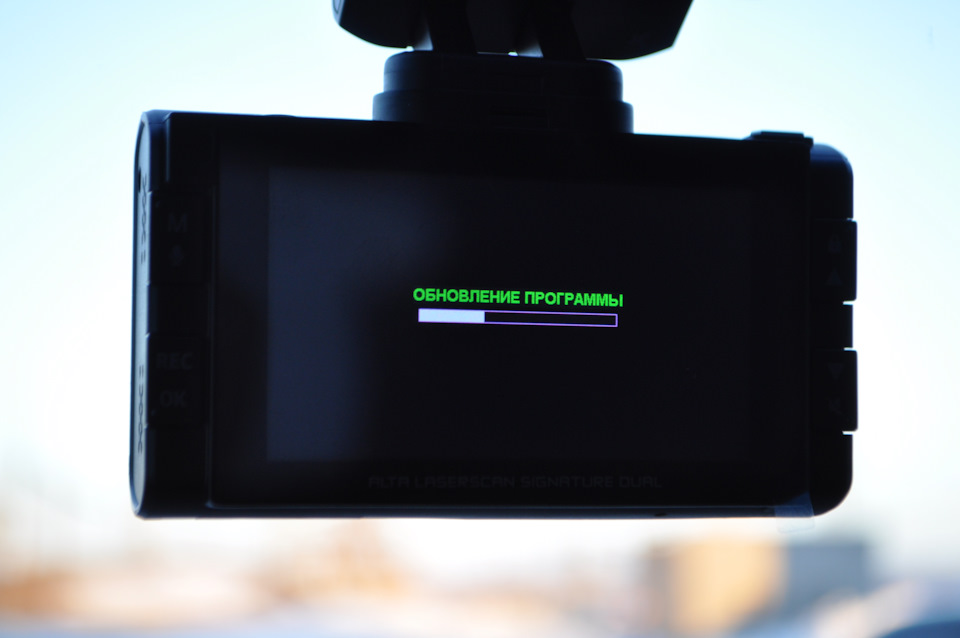

— После включения, процесс обновления начинается автоматически, а по его завершению — устройство перезагружается;

Отснятое видео можно просмотреть не только на комбо-устройстве, но и на компьютере с помощью фирменного приложения iBOX Drive Player. В приложении доступен просмотр по файлам и событиям, также присутствует GPS-информация — скорость, координаты, и маршруты поездок с наложением на Google карты.

Снимается и устанавливается комбо-устройство на магнитное крепление в одно движение, и при этом надежно удерживается, не качаясь даже на неровной дороге. Благодаря активному питанию не приходится постоянно подключать и отключать провод при установке или снятии устройства. А кнопка на адаптере позволяет выключать комбо, не выдергивая питание из прикуривателя.

Включение, начало съемки, и выключение — происходят автоматически, при подаче и отключении питания. Встроенныйсуперконденсаторобеспечивает корректное завершение записи и сохранение видео при отключении питания, в том числе и аварийном. Также не стоит забывать о том, что суперконденсатор не предназначен для длительного использования устройства без внешнего питания. В остальном же их использование имеет множество преимуществ — суперконденсаторы менее восприимчивы к перепаду температур, обладают практически неограниченным сроком службы, не подвержены старению от постоянных циклов заряда/разряда и заметно безопаснее обычных аккумуляторов.

Для последующей идентификации на видеозапись накладывается штамп содержащий информацию о модели устройства, текущих координатах, дате и времени съемки, скорости движения, и номерном знаке автомобиля. Как уже говорил ранее, предусмотрена возможность скрытия штампа скорости, при превышении установленного в настройках лимита.

С целью улучшения качества съемки в сложных условиях применяется технология WDR (Wide Dynamic Range), которая убирает затемнения и засветы, регулируя экспозицию по всему кадру.

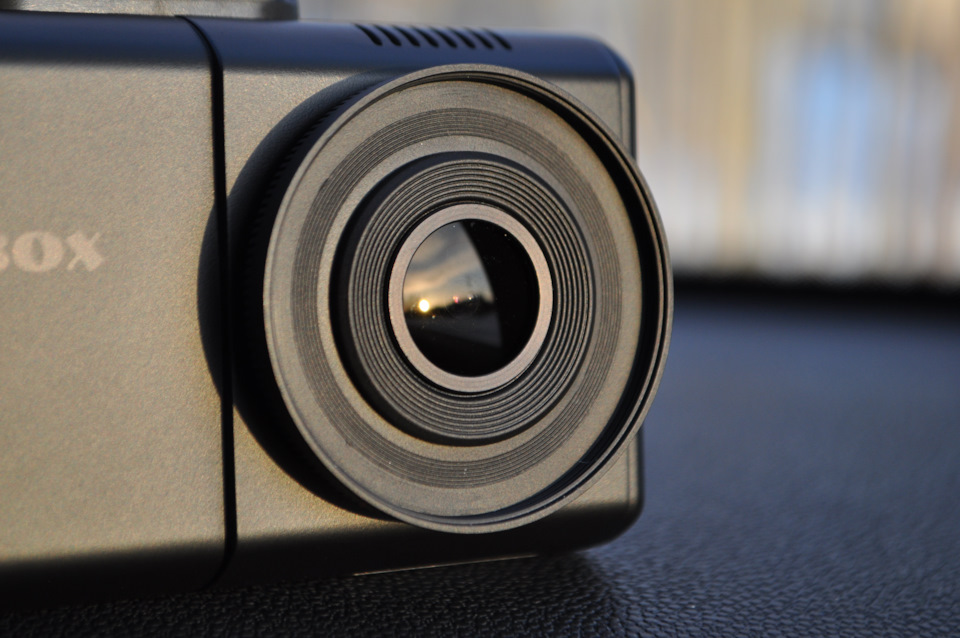

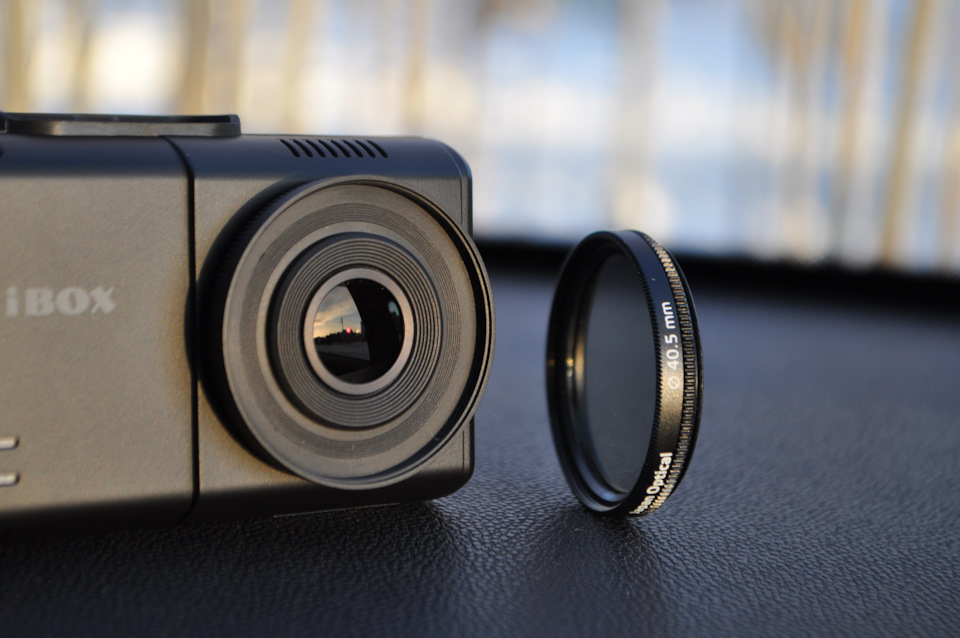

Комплектный CPL-фильтр снижает количество отраженного света и бликов на картинке. После установки необходимо подобрать оптимальное положение вращением фильтра на объективе.

В комбо-устройстве используется матрица GalaxyCore GC2053 с высокой светочувствительностью и процессор MStar 8336. Видео снимается в Full HD разрешении (1920х1080 при 30 кадр/сек), затем сжимается с применением высокоэффективного кодека H264, и сохраняются в формате *.MOV. Трёхминутный ролик весит всего 262 Mb.

Видеофайлы с происшествиями автоматически попадают в защищенную от перезаписи папку, благодаря встроенному датчику удара (G-sensor), чувствительность которого желательно настроить экспериментальным путем. Также видео можно заблокировать нажатием соответствующей кнопки.

Угол обзора в 170 градусов позволяет зафиксировать происходящее в нескольких полосах движения перед автомобилем и на обочине.

В светлое время суток детализация у видео хорошая — дорожные знаки и разметка легко различимы, номерные знаки читаются как у попутного транспорта, так и встречного, при движении с невысокой скоростью.

Ночью качество съемки остается на достойном уровне.

Рассмотреть номера попутных машин получается в большинстве случаев, у встречного потока легко определяется марка, модель и цвет автомобиля.

Подробнее с примерами съемки можно ознакомиться в видео:
Дисплей устройства может работать в одном из трёх режимов:
— Отображение картинки видеорегистратора с наложением различных данных. В верней части экрана находится строка состояния, в которой показаны индикаторы записи видео и звука, функции автоматического приглушения звука, работы радарной части, статус соединение с GPS-спутниками, установленный уровень громкости оповещений, и часы. А в нижней — индикатор выбранного режима радар-детектора. Показания спидометра, оповещения от GPS-информера и радар-детектора выводятся в центральную часть дисплея.

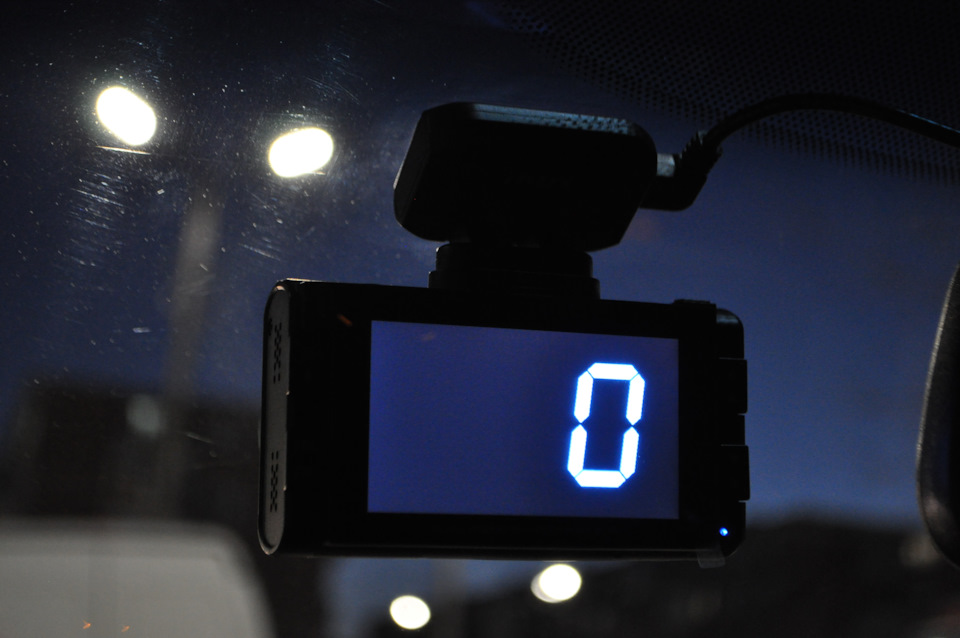

— Также предусмотрено полное отключение экрана и режим цифрового спутникового спидометра. Переход в выбранный режим происходит автоматически, через установленное в настройках время. Видео в любом из режимов продолжает записываться.

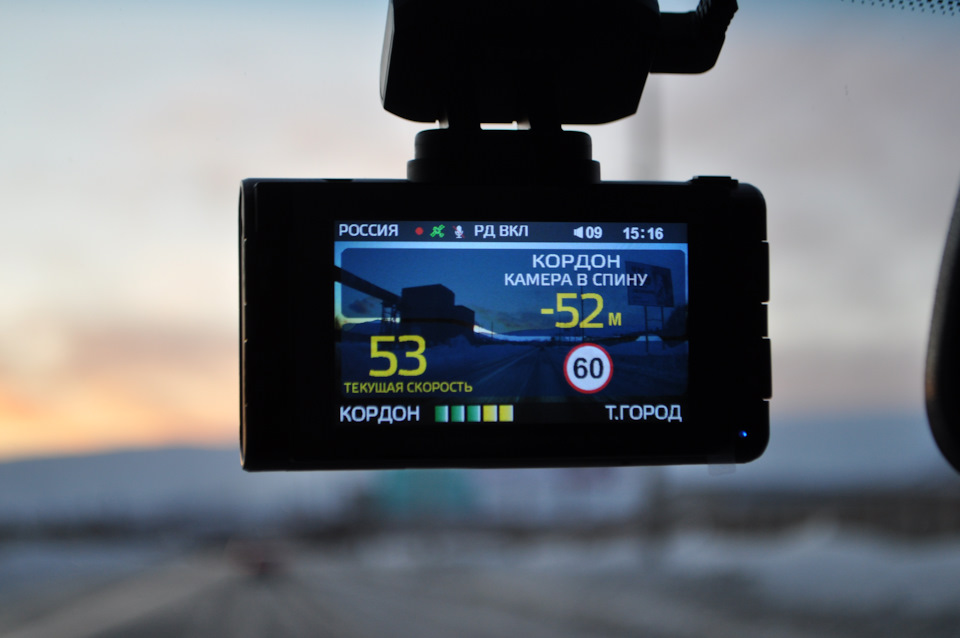

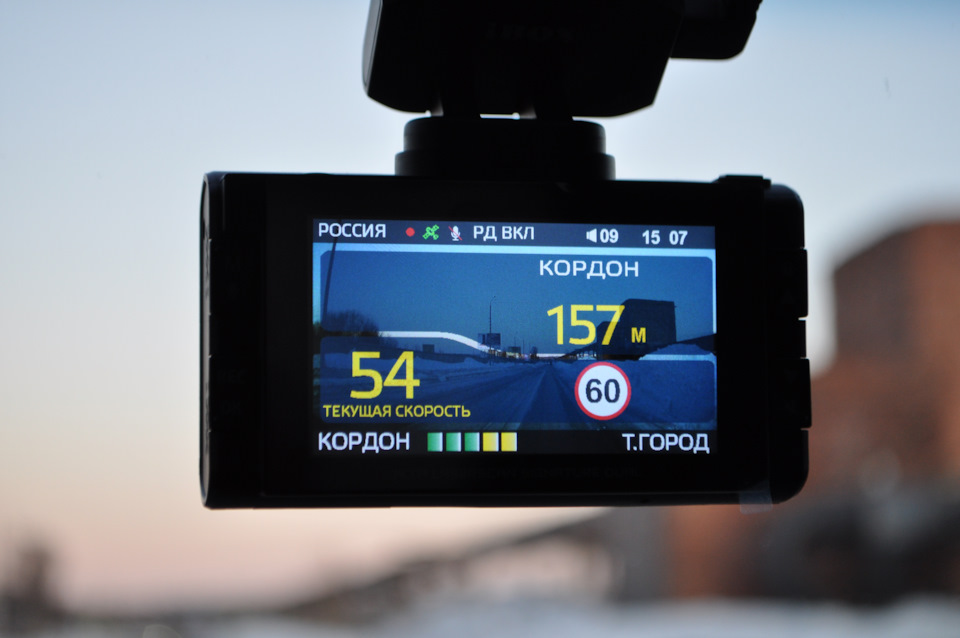

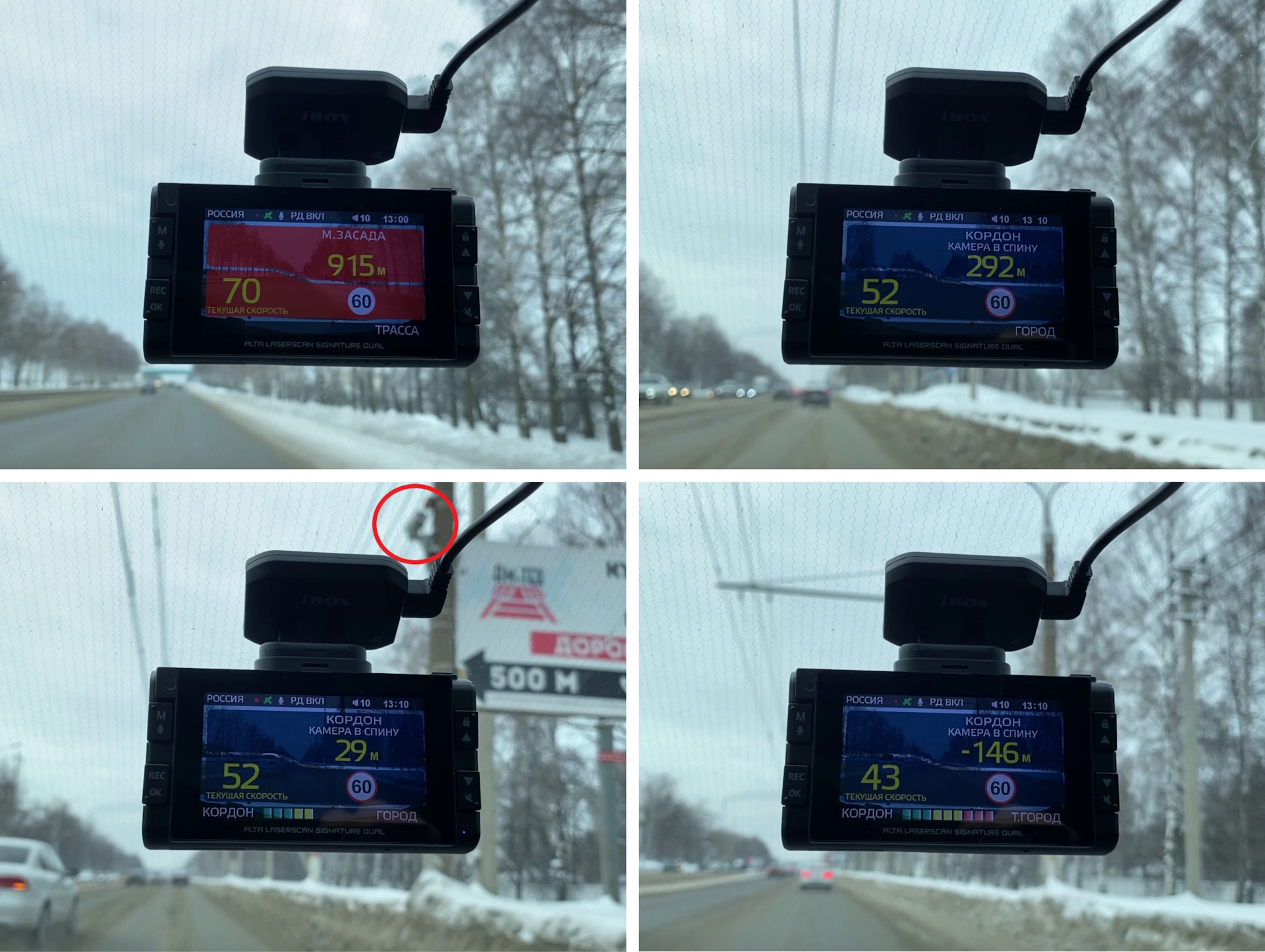

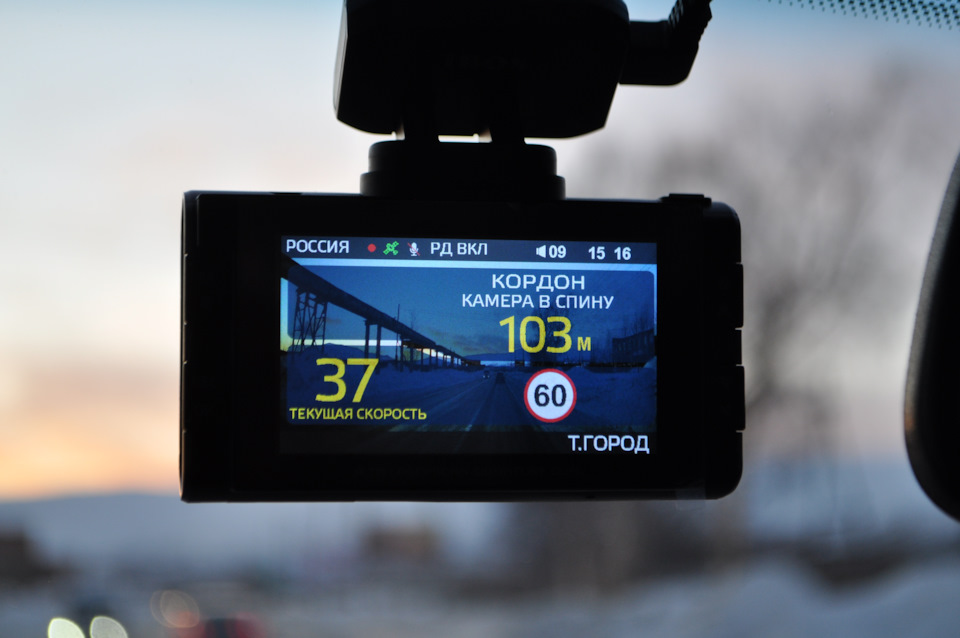

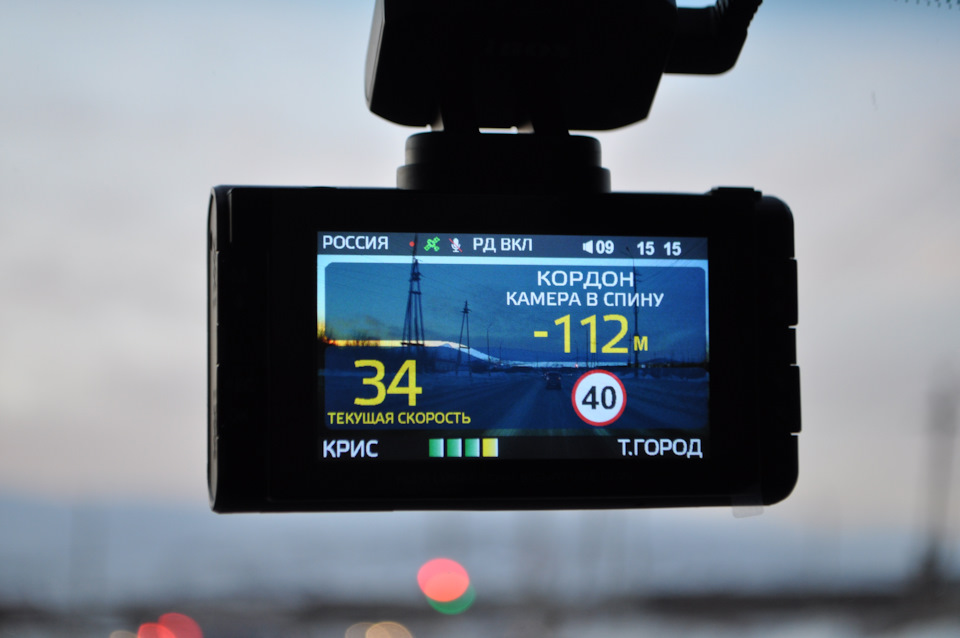

При приближениик полицейской камере комбо-устройство оповещает сообщением на экране и голосовой подсказкой. Оповещение содержит информации о камере, расстоянии до неё, типе фиксируемого нарушения или действующем ограничении скорости, и текущей (или средней) скорости. Если скорость движения превышает разрешенную (плюс допустимое превышение), то дисплей начинает подсвечиваться красным и раздается голосовое предупреждение — “Снижайте скорость!”

В случаях, когда на пути может поджидать “мобильная засада” или камера установленная “в спину” — комбо предупредит и об этом, а также будет вести отсчет дальности её действия.

Всю необходимую информацию о полицейских камерах устройство берёт из GPS-базы камер 45 стран (Россия и страны СНГ). Поэтому чтобы быть в курсе всех изменений дорожной обстановки необходимо регулярно обновлять базу камер, тем более обновления бесплатны и выходят еженедельно.

Комплексы фото-видео фиксации бывают нескольких типов:
— Не имеющие радарного излучения, где фиксация нарушения проводится по анализу фото или видеоизображения полученного с одной или нескольких камер. Подобные комплексы умеют распознавать огромное количество нарушений — моментальная и средняя скорость, не пропуск пешехода, проезд на запрещающий сигнал светофора, выезд за стоп-линию, движение по выделенной полосе, остановка или стоянка в местах, где парковка запрещена, и многое, многое другое. Таким образом, работают комплексы — “Азимут”, “Форсаж”, “Паркон”, “Автоураган”, “Поток”, всем известная “Автодория” и другие. Радар-детектором определить их невозможно, и предупредить о приближении к такой камере может только устройство, имеющее встроенный GPS-информер.

— Лидары, оптические приборы измеряющие скорость транспортного средства при помощи узконаправленного лазерного луча, устанавливаются в основном на треногах вдоль трасс. Засечь такой радар очень сложно, поэтому для лучшего детектирования лазерных приборов типа “Полискан”, “Амата”, “Лисд” и прочих в устройстве применяется новейшая технология LaserScan с двумя усовершенствованными линзами и приемником.

— Классические радары, испускающие электромагнитный сигнал и определяющие скорость движения по отклонению в частоте отраженного сигнала. В свою очередь такие радары можно разделить на устаревающие модели (“Арена”, “Сокол” и т.п.), которые успешно определяются большинством радар-детекторов, поэтому их количество на дорогах постепенно уменьшается. Им на замену приходят современные малошумные (или маломощные) радарные комплексы — “Робот”, “Стрелка”, “Multaradar”, “Скат”, “Кордон” и прочие. Встретить их можно как на столбах, так и на треногах или патрульных автомобилях. Детектировать работу подобного комплекса в городских условиях с огромным количеством радиосигналов и помех — довольно проблематично.

Радиосигналы из окружающего автомобиль пространства улавливаются патч-антенной увеличенного размера и передаются центральному процессору для обработки. Процессор в свою очередь является частью радарной платформы Smart Signature Sensitivity Platform, объединяющей в себе несколько технологий обработки сигнала:

— Для увеличения дистанции обнаружения маломощных радаров или камер направленных “в спину” слабые сигналы усиливаются модулем ADR CORE;
— Фильтр Х сигнатур автоматически выключает звуковые оповещения при уровне сигнала ниже установленного значения;
— Помехи от высоковольтных станций, электрических линий, заправочных станций, шлагбаумов и других аналогичных источников сводит к минимуму система Falsing System Protect Plus;
— Ложные сигналы от систем активной безопасности автомобилей (датчики слепых зон и активные круиз контроли) отсеиваются при помощи технологии Anti-Cas;
— Сигнатурная технология Signature Mode позволяет определить структуру сигнала — частота, длительность, периодичность повторения и т.д. А затем, проанализировав его, определяет тип и модель комплекса фото-видеофиксации перед автомобилем;
— Технология RSF выбирает нужные диапазоны частот и блокирует ложные сигналы, используя специальный сложный алгоритм;
— Две вышеупомянутые технологии (Signature Mode и RSF) работают благодаря тому, что в памяти устройства заложены библиотеки сигнатур не только всех полицейских радаров, которые можно встретить на дороге, но и создана отдельная библиотека Z-сигнатур от известных источников помех.

Использование мощной радарной платформы SSSP вкупе с интеллектуальным режимом Смарт, позволило значительно снизить количество ложных оповещений, сохранив высокую чувствительность для детектирования полицейских камер.

Подробнее с примерами оповещений и работой радар-детектора предлагаю ознакомиться в видео:

drive2.ru

Смотреть ещё обзоры

Обзор iBOX F5 SLIM SIGNATURE A12. Сигнатурный комбо-видеорегистратор
Сравниваем гибриды Inspector Cayman S, Sho-Me Combo Slim Signature и iBOX F5 LASER SIGNATURE Wi-Fi
Обзор iBOX F5 LASERVISION WiFi SIGNATURE.
Видеорегистратор с сигнатурным радар-детектором iBOX EVO LaserVision WiFi Signature Dual

Упаковка с внешним видом устройства, подробным описанием функционала и техническими характеристиками.

Комплектация:

— Адаптер с проводом для подключения питания (12-24 В) с Г-образным Micro USB-разъемом и кнопкой включения. Длины провода ~ 4 метра будет достаточно для скрытого монтажа в автомобиле.
— Инсталляционный комплект, состоящий из пяти площадок на 2-х стороннем скотче для крепления провода, и монтажная лопатка. С их помощью получится аккуратно проложить провод от прикуривателя до комбо-устройства;
— Съемный круговой поляризационный фильтр (CPL-фильтр).

* — Камера заднего вида iBOX RearCam HD9 в комплект поставки не входит и при необходимости приобретается отдельно. Также хотелось бы заметить, что по информации с сайта производителя — снимает она в HD разрешении (1280×720 при 25 к/с) с углом обзора в 150 градусов, а благодаря компактным размерам и герметичному корпусу может быть установлена как в салоне автомобиля, так и снаружи. Однако поддержка функции паковочного ассистента (переключение экрана на камеру заднего вида при движении назад) — отсутствует, имейте в виду эту особенность.

— В лицевой части комбо-устройства находятся две приемные линзы лазерного модуля, мощный динамик и объектив.
— На нижней грани размещены — наклейка с серийным номером, микрофон и кнопка перезагрузки.
— Разъем для карты памяти находится с правой стороны устройства;
— На верхней грани расположены — кнопка включения, гнездо магнитного крепления и разъем для подключения дополнительной камеры.

Настроек в устройстве довольно много, по умолчанию производителем установлены оптимальные. Но по желанию можно подстроить комбо под свой стиль вождения или конкретные условия движения, и сделать его использование максимально комфортным. В полной версии руководства по эксплуатации, которое размещено на сайте производителя, подробно описаны все пункты, их назначение и функциональные особенности.Для удобства навигации меню разделено на пять вкладок:
В первой- настраивается радар-детектор и GPS-информер:
— Выбор страны использования (Россия, Казахстан, и Узбекистан — основное отличие заключается в пороге допустимого превышения скорости);
— Типы звуковых оповещений;
— Включение и выключение отдельных диапазонов определяемых частот и распознавания их сигнатур;
— Настройка уровней чувствительности и фильтрации сигналов полицейских камер;

— Включение и выключение оповещений из GPS базы (полностью или отдельно по типам фиксируемых нарушений);
— Установка допустимого превышения скоростного режима (от 0 до +19 км/ч);
— Выбор максимального порога скорости движений, при достижении которого устройство напомнит о необходимости её снижения (60 – 150 км/ч);
— Калибровка спутникового спидометра относительно спидометра автомобиля, для снижения расхождений в их показаниях;
— Удаление точек POI (занесенные пользователем точки в GPS базу);

— Выбор режима работы радар-детектора (Мегаполис, Тихий город, Город, Трасса, Турбо, Смарт);
— Настройка режима Смарт, который управляет включением и отключением радар-детектора, а также его чувствительностью, изменяет дальностью начала оповещений по GPS базе камер, отвечает за отключение и автоприглушение звука, фильтрацию сигналов, а также автоматически переключает режимы работы радар-детектора в зависимости от скорости движения;

Во второй — видеорегистратор:
— Выбор разрешения видеосъемки (HD-1280х720 или FullHD-1920х1080);
— Продолжительность фрагментов цикличной записи (1, 3, или 5 минут);
— Запись звука;
— Ввод государственного регистрационного знака автомобиля, и наложение информационного штампа на видео;
— Также предусмотрена возможность скрытия штампа скорости — при достижении установленного максимума (80 — 150 км/ч), скорость перестаёт отображаться на видео;
— Настройка чувствительность датчика удара (G-sensor) для автоматической блокировки файла с происшествием от перезаписи;
— Просмотр информация о свободном месте на накопителе;
— Форматирование (очистка) карты памяти;

И в завершении общие настройки:
— Задержка отключения экрана и тип заставки (чёрный экран или цифровой спидометр);
— Управление голосовыми помощниками (напоминание о необходимости пристегнуть ремень безопасности, обновить базу камер, если она устарела и т.п.);
— Общие системные настройки (часовой пояс, сброс настроек на заводские, включение индикатора записи, версия программного обеспечение, а также дата последнего обновления базы камер);

База камер и прошивка устройства обновляются только через компьютер и карту памяти. Процесс обновления довольно прост и подробно описан на официальном сайте производителя:
— Скачиваем файл с обновлением и копируем его на карту памяти;
— Устанавливаем носитель в комбо-устройство и включаем питание;
— После включения, процесс обновления начинается автоматически, а по его завершению — устройство перезагружается;

Отснятое видео можно просмотреть не только на комбо-устройстве, но и на компьютере с помощью фирменного приложения iBOX Drive Player. В приложении доступен просмотр по файлам и событиям, также присутствует GPS-информация — скорость, координаты, и маршруты поездок с наложением на Google карты.

Источник

Коробка белая, плотная с хорошей полиграфией.

Зато в комплект поставки входит целый пакет аксессуаров, в которых входит:

CPL-фильтр
Крепление на стекло с магнитом и возможностью подключения питания. Двусторонний скотч уже есть на нем
Запасная полоска скотча для крепления
Адаптер питания 12-30 В, в котором есть розетка 5 В
Инструмент для снятия панелей, при прокладке кабеля
5 держателей кабеля на двустороннем скотче
Картридер USB 2.0

Вот такой комплект получился, достаточно богатый и нужный.

FHD, День, СPL-фильтр

FHD, Ночь, СPL-фильтр

FHD, Ночь, без СPL-фильтра

Я не искал нигде специально камеры, я и так езжу по всему городу, поэтому камер полно. И вот что я нашел.

1. Скачайте файл Update.exe в удобную для вас папку или на рабочий стол.2. Отформатируйте карту памяти через комбо-устройство в меню видеорегистратора. Внимание! Если в карте памяти имеются важные файлы, переместите их на компьютер, либо на другой внешний накопитель. После форматирования, все файлы удалятся!3. Установите карту памяти в ПК. Запустите файл Update.exe и выберите для распаковки файлов вашу карту памяти. Внимание! Не изменяйте название файла.4. Вставьте карту памяти с базой камер в комбо-устройство, отнесите его в машину.5. Включите комбо-устройство через шнур питания подключив к бортовой сети автомобиля.6. После включения, комбо-устройство автоматический начнет обновление базы камер. Внимание! Во время обновления не отключайте шнур от устройства; не прерывайте установку обновлений; не нажимайте на кнопки на устройстве — это может привести к ошибке процесса обновления и выходу из строя устройства.7. Дождитесь полного завершения обновления. После завершения обновления комбо-устройство выключится.8. Повторно отформатируйте карту памяти в вашем комбо-устройстве в меню видеорегистратора.9. Поздравляем! Вы успешно обновили базу данных Вашего комбо-устройства.

https://iboxstore.ru/pomoshch-pokupatelyu/obnovlenie-po/

После процедуры обновления можем спокойно продолжить использование устройства.

Купить

Источник

Упаковка с внешним видом устройства, подробным описанием функционала и техническими характеристиками.

Комплектация:

* — Камера заднего вида iBOX RearCam HD9 в комплект поставки не входит и при необходимости приобретается отдельно. Также хотелось бы заметить, что по информации с сайта производителя — снимает она в HD разрешении (1280×720 при 25 к/с) с углом обзора в 150 градусов, а благодаря компактным размерам и герметичному корпусу может быть установлена как в салоне автомобиля, так и снаружи. Однако поддержка функции паковочного ассистента (переключение экрана на камеру заднего вида при движении назад) — отсутствует, имейте в виду эту особенность.

Источник

Здравствуйте, друзья!

Сегодня я хочу вас познакомить с очередной новинкой от компании iBOX-видеорегистраторе с сигнатурным радар-детектором Alta LaserScan Signature Dual. iboxstore.ru/catalog/komb…ive2&utm_content=r51denis

И хоть комбо-устройство iBOX Alta LaserScan Signature Dual появилось на рынке совсем недавно, но уже успело полюбиться многим автовладельцем, судя по многочисленным роликам с обзорами и примерами видео на просторах YouTube.

Собственно, ничего удивительного в этом нет. iBOX Alta LaserScan Signature Dual — это новейшее сигнатурное комбо-устройство с технологией LaserScan, дальнобойным модулем ADR CORE, большим информативным дисплеем и возможностью подключения второй камеры.

Но, давайте поговорим обо всем по порядку. Я, по мере написания своего очерка, познакомлю вас и с техническими характеристиками, и покажу как iBOX Alta LaserScan Signature Dual умеет обнаруживать полицейские камеры, и в каком качестве записывает видео. В общем, приятного чтения.

В магазины нашего города все новинки подобной техники привозят, в лучшем случае, спустя полгода после их выхода, по этой причине было принято решение оформить заказ через интернет-магазин.

И хоть транспортные компании в настоящее время стараются обращаться с грузом аккуратно, но, тем не менее, уголок коробки, в процессе транспортировки, им удалось, все же, немного замять.

В принципе, ничего страшного не произошло. Благодаря качественному картону, из которого она сделана, содержимое не пострадало и доехало до меня в целости и сохранности.

В стандартный комплект поставки входят:
Комбо-устройство iBOX Alta LaserScan Signature Dual.
Адаптер с проводом для подключения питания.
Крепление на ветровое стекло.
CPL-фильтр.
Адаптер micro SD.
Инсталляционный комплект.
Документация (Руководство пользователя и Гарантийный талон).

Ну а так, как я делал заказ (повторюсь) в интернет-магазине, то мне приложили дополнительно Гарантийный талон. Кстати, производитель дает расширенную гарантию, которая составляет целых 3 года. Считаю это огромным плюсом, потому что эксплуатироваться Alta LaserScan Signature Dual мною будет в условиях Крайнего Севера, хотя, я думаю, что проблем у меня не возникнет.

Руководство пользователя, которое приложено в бумажном виде, выполнено кратким и отображает только самые необходимые моменты по настройке. Имейте это ввиду.
В том случае, если у вас возникнут дополнительные вопросы, на которые вы не нашли ответа, просто скачайте полную версию на официальном сайте.

Всегда очень приятно, когда производитель подобных устройств заботится о покупателе и включает в стандартную комплектацию комплект приспособлений для возможности аккуратно проложить провода от устройства скрыто.

Согласитесь, свисающие провода в салоне автомобиля смотрятся совершенно не красиво… Так что совет-не ленитесь и прокладывайте провода скрыто не забыв их, предварительно, обернуть моделином. Эта небольшая хитрость убережет вас от возможных «бряков» проводов о пластиковые панели салона или кузова автомобиля.

Адаптер питания имеет кнопку отключения.

По достоинству это новшество оценят те люди, в автомобилях которых напряжение (питание) на прикуривателе не пропадает при вытаскивании ключа из замка зажигания. Opel Zafira B, кстати, тоже входит в их число.

Вместо обычного аккумулятора в iBOX Alta LaserScan Signature Dual установлен технологичный суперконденсатор (ионистор), который представляет из себя электрохимическое устройство для хранения электрической энергии.

Суперконденсатор имеет следующие преимущества перед обычными литиевыми аккумуляторами: большее количество циклов заряда/разряда, больший срок службы, широкий диапазон рабочих температур, благодаря которому вы можете спокойно оставлять устройство в салоне автомобиля зимой, что не приведет к полной разрядке аккумулятора.

Корпус LaserScan Signature Dual сделан аккуратно и выглядит очень компактным.

И это действительно так. Комбо-устройство имеем следующие габариты 9,7 х 5,7 х 3,6 см, а вес его не превышает 110 грамм.

Предлагаю рассмотреть iBOX Alta LaserScan Signature Dual поближе.

На правой и левой боковых сторонах от экрана расположены кнопки управления видеорегистратором.

В верхней части расположены: разъем для подключения камеры заднего вида, кнопка Включения/Отключения, а так же гнездо магнитного крепления.

Камера заднего вида поставляется опционально и в стандартный комплект поставки не входит.

В нижней части устройства располагаются микрофон и кнопка RST (кнопка перезагрузки устройства).

Ну и как вы уже смогли заметить по фотографиям, в пластиковом корпусе расположены вентиляционные отверстия для отвода тепла.

iBOX Alta LaserScan Signature Dual, для записи видеофайлов в высоком разрешении, поддерживает установку карт памяти micro SD объемом до 128 GB.

Слот для установки карты памяти расположен с боковой стороны.

Перед тем, как начать пользоваться устройством, очень рекомендую выполнить обновление баз камер.

Модуля Wi-Fi, к сожалению, в iBOX Alta LaserScan Signature Dual нет. Поэтому, чтобы выполнить процесс обновления, надо скачать актуальную версию прошивки на официальном сайте. Отформатировать карту памяти (в FAT-32). Вставить карту памяти в устройство и просто подать питание на него (если простым языкам-просто включить).

Процесс обновления происходит автоматически. Главное в этот момент-не отключать питание.

Базы радаров и камер обновляются раз в неделю, что позволяет поддерживать их всегда в максимально актуальном состоянии. Надо только не лениться и постоянно обновлять устройство, хотя бы перед дальней поездкой. Времени обновление много не займет, но при этом сможет сэкономить много денежек в дальнейшем.

Крепится Alta LaserScan Signature Dual к ветровому стеклу с помощью пластикового крепления с двусторонним скотчем.

Крепление реализовано со сквозным питанием, в корпус которого спрятан модуль GPS .

Кабель питания вставляется в разъем в самом кронштейне, а не в корпус устройства. Само комбо-устройство лишается проводов, и, в случае необходимости, может быть очень быстро демонтировано и спрятано от посторонних глаз, чтобы не привлекать к себе излишнее внимание.

Модуль GPS предназначен для записи координат перемещения автомобиля, а также его скорости. Оба параметра могут отображаться штампом поверх видео.

Остается только лишь определиться с местом расположения видеорегистратора на ветровом стекле.

Кому-то нравится прятать различные гаджеты за салонное зеркало, кто-то наоборот-любит, чтобы экран устройства всегда находился в поле зрения глаз.

Мне, лично, нравится, чтобы картинка на экране постоянно отвлекала ваше внимание и экран был полностью выключенным, либо просто отображал скорость движения.

Но тут уж у каждого человека свои предпочтения…

Изображение на экране Alta LaserScan Signature Dual очень четкое, отлично читается под любым углом и в любое время суток, а сам интерфейс программы очень простой и понятный.

Чтобы настроить устройство «под себя», мне, лично, не пришлось открывать инструкции.

В сети бытует мнение, что при установке в автомобиле оригинального атермального ветрового стекла, сигнал GPS сильно теряется. Это не правда! По крайней мере у меня никогда таких проблем ни с одним из устройств никогда не было и спутники находились в течении всего пары секунд.

Единственное в момент первого включения (когда вы только что достали видеорегистратор с GPS, или комбо-устройство) то на момент обнаружение спутников может быть затрачено до одной минуты. Собственно, на видео видно сколько времени надо, чтобы iBOX Alta LaserScan Signature Dual обнаружил спутники.

Предлагаю дальше поговорить о самой радарной части и ее особенностях, ведь, как мне кажется, именно за это комбо-устройства и покупают люди.

В iBOX Alta LaserScan Signature Dual применена специально сконструированная патч-антенна большого размера. Она позволяет заблаговременно детектировать маломощные радары. А вместе с применением модуля ADR CORE это делает радар-детектор поистине уникальным на рынке. Кроме того, такое решение позволяет измерять уровень принимаемого сигнала и делить его на 9 уровней при визуальном и звуковом оповещении. Теперь путешествовать и воспринимать оповещения на слух стало еще комфортнее!

С iBOX Alta LaserScan Signature Dual детектирование лазерных радаров (лидаров) выходит на новый уровень благодаря применению специально разработанного лазерного приемника и усовершенствованных линз. Это позволяет заблаговременно обнаружить излучение лидара «Полискан», широко распространенного в таких регионах России, как Татарстан и Костромская область. Данный лидар работает в полностью автоматическом режиме, и его часто устанавливают в виде мобильной засады на треноге.

Отличительной особенностью iBOX Alta LaserScan Signature Dual является то, что оно имеет не одну, а две линзы!

Signature Mode разработан для устранения ложных срабатываний на различные источники помех, такие как датчики «мертвых» зон других автомобилей, датчики трафика, датчики раздвижных дверей и шлагбаумов. При этом, в отличие от схожих технологий других производителей, отсутствует ошибочное блокирование сигналов настоящих полицейских радаров. Собственная разработка компании iBOX. Signature Mode всегда включен во всех режимах, обеспечивая фильтрацию помех как в городе, так и на трассе.

Каждый импульсный полицейский радар имеет определенный тип сигнала, т.н. «сигнатура». Инженеры компании iBOX провели работу по созданию библиотеки сигнатур всех полицейских радаров, которые можно встретить на территории РФ и сопредельных государств. А также создана отдельная библиотека Z-сигнатур всех известных источников помех. Технология RSF выбирает нужные диапазоны частот и блокирует ложные сигналы, благодаря специальному алгоритму обработки сигнала. За основу берутся несколько различных Z-сигнатур одного и того же источника помех, после чего формируется общий диапазон излучения ложного источника сигнала. Технология Anti-Cas отсеивает ложные сигналы от систем активной безопасности автомобиля.

В iBOX Alta LaserScan Signature Dual загружена GPS/ГЛОНАСС база радаров и камер 45-ти стран (Россия, СНГ: Узбекистан, Казахстан и др.). База включает данные о более чем десятках тысяч камер. Мы оперативно реагируем на изменения в организации дорожного движения в городах и на трассах и отражаем их в наших базах. Еженедельное обновление базы можно скачать с сайта www.iboxstore.ru. Радар-детектор поддерживает более 70 различных типов камер.

Особенностью iBOX Alta LaserScan Signature Dual является интеллектуальный анализ комплексов «АВТОДОРИИ», «АВТОУРАГАН» и т.д., на участках до 300 километров, который происходит следующим образом:
– Голосовое предупреждение и отображение расстояния на дисплее до 1-й камеры
– После проезда 1-й камеры отобразится расстояние до 2-й камеры и ваша средняя скорость
– Если текущая средняя скорость превысит разрешенную произойдет звуковое предупреждение
– При проезде 2-й камеры произойдет голосовое оповещение об окончании видеоконтроля
– При остановке автомобиля между двумя камерами комплекса, средняя скорость продолжит отображаться на дисплее и вести расчёт
– Если между двумя камерами будет установлен мобильный или стационарный радар, iBOX Alta LaserScan Signature Dual корректно оповестит о данном радаре и продолжит информирование о контроле средней скорости.

Новые технологические и программные решения, примененные в iBOX Alta LaserScan Signature Dual, позволили значительно упростить и переработать режим СМАРТ. Теперь передвигаться в городских условиях стало еще комфортнее, а при достижении высоких скоростей количество помех всё равно будет минимальным. Кроме того, на данный режим теперь распространяются такие функции, как «Авто отключение звука РД», «Авто отключение звука GPS», «Автоматическое максимальное приглушение звука», «Фильтр Х Сигнатур», «СМАРТ отключение радарной части», «Чувствительность К» и «Чувствительность Лазера». Всё это позволяет один раз гибко настроить устройство под индивидуальные условия передвижения и избавиться от необходимости переключать режимы при выезде на трассу и возвращению в город.

Радарный модуль третьего поколения на базе высокотехнологичного процессора нового поколения Quadro S7 ST MICROELECTRONICS с технологией SMART Signature Sensitivity Platform® (SSSP®) увеличивает чувствительность и дальность обнаружени

Пользователю доступен очень широкий спектр настроек радарной части. Можно самостоятельно отключать/включать оповещение о различных типах радаров.

Можно менять звуковые оповещения. Можно вовсе отключить радарную часть до того момента, пока автомобиль не наберет определенную скорость. Можно в Настройках выбрать расстояние предупреждения до стационарных камер.

Так же присутствует возможность внесения в базу данных пользовательских точек (POI).
При повторном проезде этой точки устройство вас известит о ней.

В общем, настроек просто несметное количество…

Но, как всегда и говорил, рассказывать об этом можно очень долго, проще просто посмотреть видео.
iBOX Alta LaserScan Signature Dual (обнаружение Кордон РД).

iBOX Alta LaserScan Signature Dual (Обнаружение Крис РД).

iBOX Alta LaserScan Signature Dual (обнаружение Кордон по GPS базе и по РД).

iBOX Alta LaserScan Signature Dual (обнаружение КРИС по РД).

iBOX Alta LaserScan Signature Dual (обнаружение Кордон. Камера в спину по базе GPS).

Но, не будем забывать, что iBOX Alta LaserScan Signature Dual способно не только заблаговременно обнаруживать полицейские радары, но снимать видео.

Устройство обладает процессором MStar 8336, который обеспечивает детализированную съемку фронтальной камеры в Full HD.

В сочетании с матрицей GC 2053 и объективом с 6 стеклянными линзами достигается качество видео высокого уровня при любом освещении. Обработка видео ведется с применением кодека H.264.

Благодаря углу обзора 170 градусов в кадр попадает шесть полос дорожного полотна и обочина.

В стандартном комплекте присутствует CPL-фильтр и его не придется покупать отдельно.

CPL-фильтр эффективно уменьшает количество солнечных бликов на видеозаписи. Блики зачастую отражаются на лобовое стекло от элементов салона автомобиля, опция будет особенно полезна в солнечную погоду. Также антибликовый фильтр значительно улучшает контрастность видео.

CPL-фильтр накручивается на объектив, как это выполнено у профессиональных камер (фотоаппаратов).

Настройка происходит просто. Надо разместить на передней панели лист чистой белой бумаги и прокручивать CPL-фильтр до тех пор, пока проецируемый от него блик на ветровое стекло не исчезнет из кадра.

Происходит настройка CPL-фильтра таким образом:

Просто немного видео. Дороги далеки от идеала, поэтому изображение на записи немного трясется.

iBOX Alta LaserScan Signature Dual Ночью 1

iBOX Alta LaserScan Signature Dual Ночью 2

iBOX Alta LaserScan Signature Dual Сумерки 1

iBOX Alta LaserScan Signature Dual Сумерки 2

iBOX Alta LaserScan Signature Dual Сумерки 3

iBOX Alta LaserScan Signature Dual имеет функцию циклической записи. При заполнении карты памяти видеорегистратора новые ролики будут автоматически записываться поверх старых. Нет необходимости вручную удалять видео, чтобы освободить пространство на microSD.

Ну и напоследок видео с парковки.

Как видим, у компании iBOX получилось создать очень хорошее устройство способное конкурировать со многими фирмами на российском рынке.

Думаю, что в скором времени, познакомлю вас с очередной новинкой компании iBOX.

Всем удачи и до новых встреч!

Источник

Смотреть ещё обзоры

Это тоже интересно:
