Здравствуйте. Обычно перед начинающим моделистом рано или поздно встаёт вопрос, какое зарядное устройство выбрать для зарядки своего «парка» LiPo аккумуляторов. Сейчас на рынке представлено множество устройств в разном ценовом диапазоне, от нескольких десятков долларов до нескольких сотен. О вполне бюджетном, универсальном, зарядном устройстве которое имеет встроенный блок питания от «розетки», сенсорное управление и поддерживает LiHv и пойдёт речь в этом обзоре.

Упаковка и комплектация

Поставляется зарядное устройство HTRC T150 в упаковке из мягкого картона, упаковка при транспортировке была изрядно помята, хотя на сохранность содержимого это не повлияло.

Комплектация вполне обычная для китайских зарядок. К устройству прилагаются плата для балансировки, комплект кабелей для подключения аккумуляторов и питания, инструкция на английском языке. Ссылка на отсканированную инструкцию.

Внешний вид и параметры

Корпус зарядного устройства целиком выполнен из достаточно жёсткого белого пластика. Индикация и управление выведено на цветной дисплей с диагональю 3.2 дюйма. Дисплей снабжён резистивным тачскрином и воспринимает нажатия как пальцами рук, так и любым подручным неострым предметом. Сразу отмечу что яркость и контрастности изображения отображаемого на дисплеи недостаточна для комфортной работы с ним в условиях яркого солнечного дня. В полевых условиях эксплуатации или при транспортировке в рюкзаке надо быть очень аккуратным, экран можно продавить или повредить. Ниже в таблице приведу параметры зарядного устройства HTRC T150 заявленные производителем.

Зарядка собрана плохо, хотя детали корпуса подогнаны хорошо, некоторые моменты, такие как болтающийся выключатель питания, криво припаянный на плату разъём балансировки, перекошенный USB разъём, оставляют неприятные впечатления.

На переднем торце устройства расположен балансировочных порт и гнёзда для подключения аккумуляторов. Порт для подключения датчика температуры (датчик не входит в комплект поставки). Порт для обновления прошивки – PC LINC и USB разъём с нагрузочной способностью 2.1А, для зарядки гаджетов или аккумуляторов микрокоптеров. Сзади находиться выключатель и разъём для подключения кабеля питания – AC 100-240V.

С обеих боковых сторон зарядки расположены вентиляционные слоты и один вентилятор охлаждения. Вентилятор завязан на датчик температуры и включается при достижении температуры внутри корпуса 45 °C, регулировка оборотов вентилятора не предусмотрена, вентилятор работает очень шумно с раздражающим свистом. Справа на корпусе расположен разъём XT60 для подключения питания – DC 11–18V, что позволит запитать зарядник в полевых условиях, например, от автомобильного аккумулятора или источника постоянного напряжения 11-18V с номинальным током не ниже 12А.

Снизу расположились четыре прорезиненых ножки противоскольжения и наклейка с основными параметрами зарядного устройства. Если снять резиновые ножки, то под ними можно обнаружить четыре самореза которые соединяют половинки корпуса.

В зарядке используется 8-разрядный микроконтроллер STM8S207 (ссылка на даташит) имеющий производительность до 20 MIPS. А также реализована возможность обновления программного обеспечения МК через порт mini USB (PC LINC) который расположен на переднем торце устройства и драйвер – CP210x USB to UART. Но к сожалению, эта возможность только теоретическая, данный экземпляр ЗУ просто не приводил ни к какой реакции операционной системы при подключении зарядки к компьютеру. Возможно, это дефект конкретно моего экземпляра или просто китайцы в очередной раз сэкономили на комплектующих, не распаяв нужные элементы на плате. Конструктивно ЗУ состоит из преобразователя питания (AC-DC), силового модуля с контроллером и контроллера дисплея.

Модуль дисплея работает под управлением контроллера – STM32F103 (ссылка на даташит).

Для сравнения габаритов ниже приведу фотографии HTRC T150 и icharger 208b.

Функционал

Для зарядки модельных LiPo аккумуляторов балансировочный разъём необходимо подключать в специальную плату (поставляется в комплекте) которая имеет 2S/3S/4S/5S/6S – порты для балансировки. При необходимости заряжать одновременно аккумуляторы одного типа и ёмкости, можно воспользоваться модулем параллельной зарядки, модуль необходимо приобретать отдельно.

Управление сенсорное и интуитивно понятное. После включения зарядника нас встречает главный экран, на котором можно выбрать тип заряжаемого аккумулятора LiFe/Lilon/LiPo/LiHv/NiMH/NiCd/Pb/Smart, произвести настройки и калибровку напряжений, если «банки идут вразнос». Присутствует возможность побаночьного мониторинга с отображением внутреннего сопротивления банок, есть возможность сохранять свои пресеты для различных типов аккумуляторов.

Экран меню для LiFe/Lilon/LiPo/LiHv аккумуляторов. Всё вполне стандартно, можно разрядить акум в режим хранения (STORAGE), быстрая зарядка без балансировки банок (CHARGE), зарядка с балансировкой (BALANCE CHARGE), разрядка аккумулятора до определённого вольтажа (DISCHARGE).

Экран меню для NiMH/NiCd. Кроме стандартных режимов, заряд/разряд, можно «циклить» гидриды или кадмий, настроить дельта-пик для отсечки.

Экран меню для зарядки/разрядки кислотно свинцовых аккумуляторов.

При использовании специального кабеля (в комплект не входят), HTRC T150 может заряжать Smart (умные) аккумуляторы

Меню настроек разделено на две вкладки, в них можно: установить уровень громкости встроенного динамика; задать нижний порог напряжения при использовании зарядки, например, от автомобильного аккумулятора; установить скорость балансировки; задать максимальную мощность и ток; установить допустимые температуры для внутреннего и внешнего датчиков.

В меню MEMORY можно сохранять свои настройки для разных типов аккумуляторов. В этом же меню можно быстро запустить на выполнение нужную программу с заранее заданными параметрами.

Меню MONITOR – отображает напряжение и внутренне сопротивление каждой банки.

Меню CALIBRATION – даёт возможность калибровать внутренний вольтметр зарядного устройства.

Для работы с аккумулятором на главном экране выбираем тип аккумулятора, программу работы зарядного устройства заряд/разряд или хранение, количество банок и ток. Кнопкой START запускаем программу с выбранными вами параметрами. В процессе работы с левой стороны экраны будут отображаться текущие значения напряжения, тока и температур, справа строится график напряжения на аккумуляторе. Если в процессе выполнения программы нажать кнопку CELL, можно посмотреть напряжение на каждой банке аккумулятора.

По окончании процесса заряда/разряда/балансировки на экране высвечивается надпись – END и раздаться довольно громкий звуковой сигнал.

Ниже приведу фото с экрана HTRC T150 после балансировки 4S аккумулятора (Giant Power Dinogy 1300mAh 14.8V 4S 65C) и показания откалиброванного вольтметра icharger 4010 duo с этим же аккумулятором после балансировки на T150. В принципе чуда не случилось, разброс по банкам есть, и он соответствует большинству китайских зарядок, как говорится жить можно. Но если кого-то такой расклад не устраивает, то можно откалибровать T150 или купать зарядку, цена которой исчисляется не десятками, а сотнями долларов.

USB порт, предназначенный для зарядки различных устройств, особо не порадовал. При подключении к нему нагрузки 2.1А напряжение на порте заметно просело, что говорит о его невысокой нагрузочной способности. Но думаю этот порт можно рассматривать только как бесплатное приложение, и не более того.

Выводы

Подводя итоги, могу сказать, что зарядник HTRC T150 весьма неплохо выделяется на фоне других «no name» поделок из Поднебесной и станет хорошим выбором для начинающего моделиста. Особенно радует наличие встроенного источника питания от «розетки», это лишает необходимости покупать отдельный источник питания. Небольшие габариты позволяют без проблем положить зарядное устройство в рюкзак, много места не займёт. Сенсорное управление, очень упрощает эксплуатацию устройства и делает его интуитивно понятным. Но надо помнить, что использовать подобные устройства при зарядке LiPo следует крайне осторожно, при выполнении программы заряда/разряда всегда наблюдайте за процессом, ведь даже дорогие зарядки от именитых брендов иногда вспыхивают как бенгальские огни, что может привести к пожару. К минусам могу отнести: криво припаянные разъёмы; болтающийся выключатель питания (устранимо при разборке); непонятки с обнаружением порта PC LINC компьютером; экран который «слепнет» при ярком солнечном свете. Надеюсь, этот небольшой обзор помог кому-то определиться с выбором.

ПЛЮСЫ

• Наличие питания от «розетки»
• Наличие входа для питания от источника постоянного напряжения 11-18V
• Поддержка LiHv
• Сенсорное управление
• Информативный экран и меню
• Возможность калибровки
• Небольшие габариты и вес

МИНУСЫ

• Криво припаянные разъёмы
• Болтающийся выключатель питания
• Непонятки с обновлением прошивки и её отсутствие
• Неяркий дисплей
• Шумный вентилятор охлаждения
• Посредственная точность и скорость балансировки

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Номер модели: HT-0097

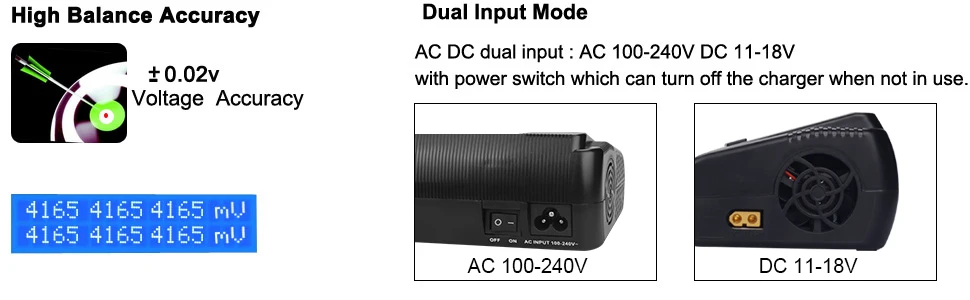

Вход: 100-240 В переменного тока/11-18 В постоянного тока
Мощность зарядки: Макс 150 Вт
Мощность разряда: 10 Вт
Диапазон тока зарядки: 0,1-10 А
Диапазон тока разряда: 0,1-2 А
Lilon/LiPo/LiFe/LiHV количество клеток: 1-6cells
NiCd/NiMH Количество батарей: 1-15 ячеек
PB Напряжение батареи: 2-20 в
Умная Батарея: I/II/III
Ток слива для балансировки: 500 мА/ячейка
Вес нетто: 0,48 кг
Размер: 145*105*64 мм
Вес брутто: 0,8 кг
Размер посылка: 215*155*75 мм

Optioanl 1 как на фотографии (пожалуйста, выбирайте внимательно, только эти Аксессуары как на картинке)

Optioanl 2 как показано на картинке (Зарядное устройство C150 + 8 в 1 комплекты зарядных кабелей + Взрывозащищенная сумка + Сигнализация BB)

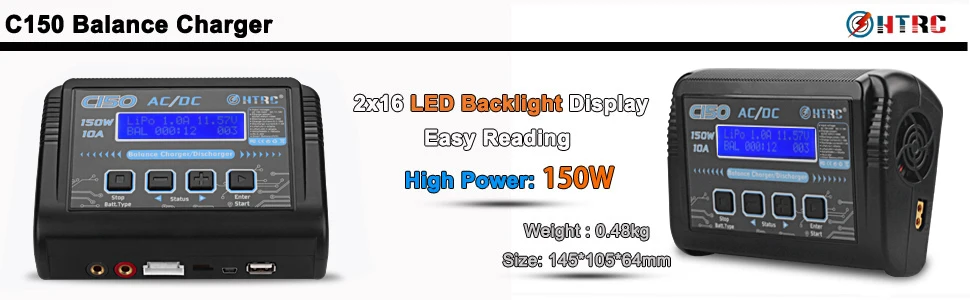

HTRC C150 AC/DC 150W 10A RC зарядное устройство для LiPo LiHV LiFe Lilon NiCd NiMh Pb батарея

Особенности:* Компактное зарядное устройство, легко носить с собой, прост в использовании.* Практичный для различных батарей.* Автоматическая идентификация аккумуляторные ячейки Li-Po* Встроенный вентилятор для легкого рассеивания тепла* Несколько режимов зарядки.-Lipo/Lilo/LiFe/LiHv: баланс заряда, заряда, быстрой зарядки, хранения, разрядки.-NiMH/NiCd: зарядка, разрядка, цикл.-PB: зарядка, разрядка, струйка.* Многофункциональная функция:-Измеритель заряда батареи: отображение Количества ячеек литиевой батареи, общего напряжения, процент емкости батареи, Напряжение каждой ячейки.(Не поддерживает батарею 1s)-TVC (контроль напряжения терминала): зарядное устройство позволяет пользователю устанавливать конечное напряжение зарядки/разряда.-Проверка внутреннего сопротивления литиевой батареи: может отображать сопротивление каждой ячейки.(Не поддерживает батарею 1s)-Балансировка: индивидуальная балансировка напряжения, мониторинг напряжения-Умная Батарея: умная батарея I,II,III и цифровая мощность постоянного тока.(Нужен дополнительный зарядный кабель DJI)* Usb-порт 5 в 2,1 А.* Хранение и загрузка данных* Батарея ломается и катается на велосипеде.* Максимальная безопасность: автоматический лимит заряда, Дельта-пиковая чувствительность, ограничение емкости, ограничение времени обработки, порог температуры.* Встроенный PFC* Обновление прошивки. Спецификация:Номер модели: HT-0097Вход: AC 100-240 В/DC 11-18 вМощность зарядки: макс. 150 ВтМощность разряда: 10 ВтДиапазон заряда: 0,1-10AДиапазон тока разряда: 0,1-2ALilon/LiPo/LiFe/LiHV Количество ячеек: 1-6 ячеекNiCd/NiMH Количество ячеек батареи: 1-15 ячеекPB Напряжение батареи: 2-20 вУмная Батарея: I/II/IIIСлив тока для балансировки: 500 мА/ячейкаВес нетто: 0,48 кгРазмер: 145*105*64 ммВес брутто: 0,8 кгРазмер посылка: 215*155*75 мм

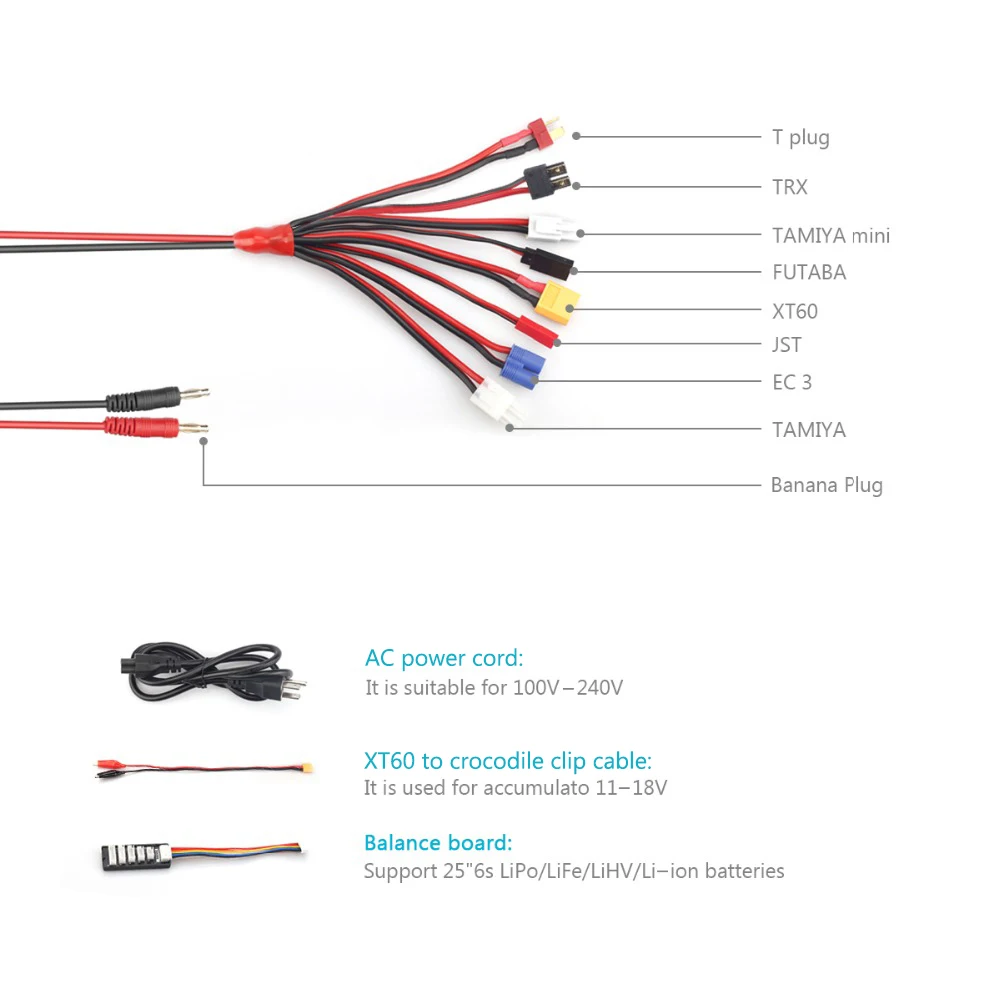

Посылка:1x зарядное устройство C1501x зарядный кабель (разъем типа «банан» к 8 разъемам)1x XT60 для кабеля с зажимом типа «крокодил»1x балансировочная плата с контактным шнуром1x шнур переменного тока (США, ЕС, Великобритания, AU Спецификация опционально)1x Руководство пользователя

Пожалуйста, не выбирайте неправильный тип батареи при зарядке

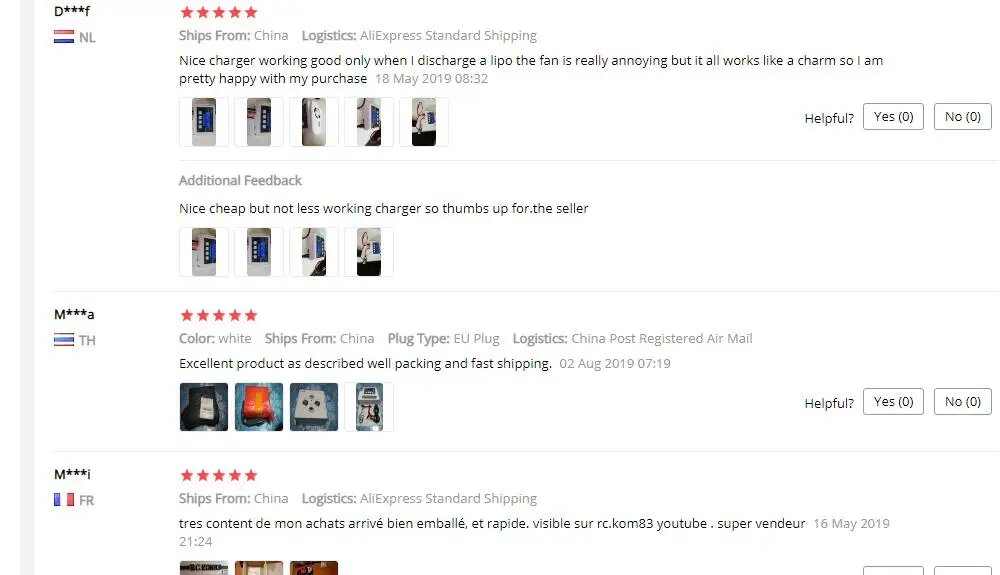

Покупатель показывает:

Отзывы о HTRC LiPo зарядное устройство C150 AC/DC 150 Вт 10A RC балансирующее для LiHV LiFe Lilon NiCd NiMh Pb

Здесь вы можете оставить свой отзыв о данном товаре.

Источник информации о товаре: Aliexpress.ru (32845955854)| Источник видеообзоров: Youtube.com

Точные детали:

Спецификация:

AC 100-240В / DC 11-18В

Зарядная мощность: Макс. 150 Вт

Мощность разряда: 10 Вт

Ток зарядки: 0.1-10A

Ток разряда: 0.1-2А

Количество ячеек Lilon / LiPo / LiFe / LiHV: 1-6 ячеек

Число элементов аккумуляторной батареи NiCd/NiMH: 1-15 элементов

PB Напряжение аккумулятора: 2-20В

Умная батарея: I/II/III

Текущий слив для балансировки: 500 мА / ячейка

Масса нетто: 0,48 кг

Размер: 145*105*64мм

Вес брутто: 0,8 кг

Размер упаковки: 215*155*75мм

Особенности:

Компактное зарядное устройство, легко переносимое, легкое в использовании.

Практично для разного рода батарей.

Автоматическое определение количества ячеек Li-Po батарей

Встроенный кулер для легкого отвода тепла

*Множественные режимы зарядки.

-Lipo/Lilo/LiFe/LiHv: балансировка, заряд, быстрая зарядка, хранение, разрядка.

NiMH/NiCd: Зарядка, Разрядка, Цикл.

-PB: Заряд, Разряд, Капелька.

*Мульти-дополнительная функция:

-Индикатор батареи: Отображает количество литиевых аккумуляторных ячеек, общее напряжение, процент емкости батареи, напряжение каждой ячейки. (не поддерживает 1s батарею)

— Управление терминальным напряжением (TVC): Зарядное устройство позволяет пользователю установить конечное напряжение заряда/разряда.

— Проверка внутреннего сопротивления литиевой батареи: может отображать сопротивление каждой ячейки. (не поддерживает батарею 1S)

-Балансировка: балансировка напряжения отдельных ячеек, мониторинг напряжения ячеек

-Умная батарея: Умная батарея I, II, III и цифровое постоянное напряжение постоянного тока. (Необходимо дополнительный кабель зарядки DJI)

5V 2.1A порт USB.

Хранение и загрузка данных

Разрядка и формирование аккумулятора.

Максимальная безопасность: автоматический предел тока заряда, предел емкости, предел времени обработки, порог температуры.

*Встроенный PFC

*Обновление прошивки.

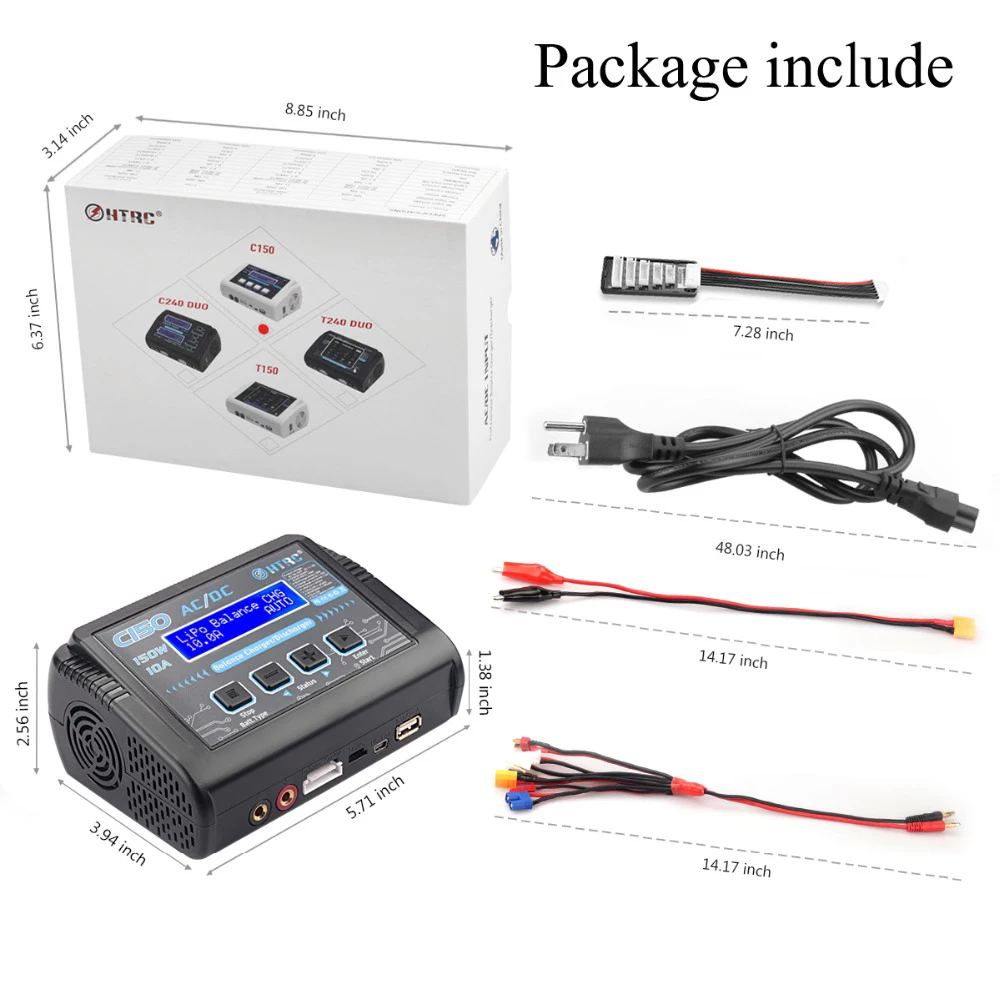

Упаковка включает в себя:

1X HTRC C150 Умный Зарядное Устройство
