Table of Contents
WARNING:
Never leave the charger unattended
when charging the battery.
LiPo batteries pose a severe risk of
fire if not properly handled.
Congratulations on your choice of SKYRC B6 V2 DC Balance
01
Charger/Discharger. This unit is simple to use, but the operation of
03
a sophisticated automatic charger such as SKYRC B6 V2 does
05
require some knowledge on the part of the user. These operating
08
instructions are designed to ensure that you quickly become
10
familiar with its functions. It is therefore important that you read
11
right through the Operating Instructions, Warning and Safety
13
Notes before you attempt to use your new charger for the first
14
time. We hope you have many years of pleasure and success with
17
your new battery charger.
22
26
SkyRC B6 V2 is a high-performance, micro processor control
28
charge/discharge with battery management suitable for use with
29
all current battery types(LiPo/LiFe/Li-Ion/LiHV/NiMH/NiCd/Pb)
31
batteries.The charger deliver dedicated 60W integrated power
33
and can fill battery at up to 6A. Except SkyRC normal charging
34
programs, it is versatile with the addition of AGM and Cold modes
35
for Lead Acid(Pb) battery.
36
37
This charger can be powered by 11-18V DC, it is able to power
38
DC equipment such as LED pit light, motor checker, etc.
39
Please BE SURE to read these INSTRUCTIONS, WARNING and
40
SAFETY NOTES before you use the charger for the first time.It
41
can be dangerous to mis-handle batteries and battery chargers,
as there is always a risk of batteries catching fire and exploding.
Mishandling batteries and battery
chargers is extremely dangerous,
which may cause fire and explosion.
B6 V2
Introduction
01 ·
G.T. POWER A6
Микропроцессорное зарядное устройство
(NiCd/NiMH/Lithium/Pb)
со встроенным балансиром
Вступление
Спецификация
|
Рабочее напряжение |
11.0 — 18.0 Вольт постоянного тока |
||
|
Максимальная потребляемая мощность в режиме заряда |
50 Ватт |
||
|
Максимальная потребляемая мощность в режиме разряда |
5 |
Ватт |
|
|
Диапазон тока заряда |
0.1 — |
5.0 Ампер |
|
|
Диапазон тока разряда |
0.1 — |
1.0 Ампер |
|
|
Ток подкачки для балансира литиевых батарей |
300 мА/ч на элемент |
||
|
К-во элементов NiCd/NiMH в сборке |
1 |
— 15 шт |
|
|
К-во элементов LiIon/Polymer в сборке |
1 |
— 6 |
шт |
|
Напряжение для работы со свинцовыми (Pb) батареями |
2 |
— 20 Вольт |
|
|
Вес |
273 гр. |
||
|
Габариты (ГхШхВ) |
133X87X33 мм |
||
Особенности
Интелектуальное управление процессами
В ЗУ реализована функция автоматической установки напряжения в процессе заряда/разряда батареи. Особенно это важно для литиевых батарей, когда неправильно выставленные пользователем параметры могут привести к перезаряду и возможному воспламенению батареи. Каждая программа в ЗУ контролируется ограничением параметров установок и различными датчиками, поэтому при возникновении проблемы, немедленно прерывается процесс заряда/ разряда, а на экран выводится сообщение о неисправности. Всё это позволяет достигать максимальной безопасности при использовании данного ЗУ. Все установки могут быть также сконфигурированы пользователем.
Высокая мощность
Зарядное устройство имеет высокую выходную мощность в 50 Ватт, и как результат — может заряжать/разряжать до 15 элементов NiCd/NiMH, а также заряжать до 6-ти литиевых элементов с максимальным током 5 ампер.
Встроенный балансир напряжений для литиевых батарей
Нет необходимости докупать отдельно балансир. Данное ЗУ имеет встроенный балансир для работы с литиевыми батареями, состоящими из 2, 3, 4, 5 и 6-ти элементов LiIo/LiPo/LiFe.
Балансирование индивидуально каждого элемента при разряде
ЗУ может также отслеживать и балансировать каждый элемент литиевой батареи в процессе разряда. Если напряжение одного из элементов меняется некорректно, процесс прерывается и выводится сообщение об ошибке.
Поддержка всех основных типов литиевых батарей
ЗУ работает с тремя основными типами литиевых батарей: LiIo, LiPo а также с перспективными батареями LiFe. Все типы имеют разный химический состав, поэтому перед работой с ЗУ правильно выставляйте в настройках тип химического состава заряжаемой батареи.
Режимы для литиевых батарей “FAST“ и “STORAGE“
Можно заряжать литиевые батареи в специальных режимах. Режим “FAST“ позволяет сократить время заряда батареи, а режим “STORAGE“, позволяет подготовить батарею для длительного хранения (консервации).
Максимальная безопасность с Delta Peak
ЗУ автоматически прерывает процесс зарядки (для NiCd/NiMh батарей) при достижении 100% наполненности батареи. Принцип действия основан на мониторинге разницы напряжений, называемый Delta Peak.
Автоматически выставляемый ток в процессе заряда никелевых батарей
Вы можете выставить верхний предел зарядного тока при заряде NiCd или NiMH батарей (режим “АВТО”). Это полезно для NiMH батарей с низким внутреним сопротивлением и емкостью.
Особенности
Ограничение по емкости
В настройках ЗУ можно задавать ограничение по емкости, по достижении которого, процесс заряда будет прерываться. Значение параметра емкости можно вычислить по формуле: ток заряда помноженный на время заряда.
Ограничение по температуре*
Процесс заряда также может дополнительно контролироваться термосенсором (или термодатчиком). Внутренняя химическая реакция батареи при заряде заставляет температуру батареи повышаться. Если температурный предел достигнут, процесс будет автоматически прерван.
* Эта функция доступна при наличии термодатчика в комплекте.
Ограничение по времени:
Вы можете также ограничивать время процесса, чтобы избежать любых любых возможных дефектов.
Контроль входного напряжения
Чтобы защитить автомобильную батарею, используемую как источник питания для ЗУ от сильного разряда, микропроцессор постоянно контролирует входное напряжение. Если оно понижается ниже определенного предела, процесс будет закончен автоматически.
Загрузка/сохранение данных
Для удобства пользователя возможно использовать 5 ячеек для хранения данных по зарядке/ разрядке разных типов батарей. Пользователь может вызывать/корректировать эти данные в в любое время.
Циклер
Для никелевых батарей возможно использовать последовательные операции заряда/разряда, в любом направлении (до 5 циклов). Это особенно полезно для тренировки Ni-Cd и Ni-MH батарей.
Внешний вид
Подключение батареи к балансиру
Рисунок слева показывает правильный способ соединения батареи с зарядным устройством при использовании программы балансировки напряжений элементов батареи.
Структура меню
Начальные параметры (устанавливаются пользователем)
При первом включении зарядного устройства все параметры устанавливаются по умолчанию. После включения ЗУ раздается звуковой сигнал и на экран выводится приветствие.
Для выбора программ и изменения параметров нужно использовать все четыре кнопки.
Если вам нужно изменить параметр в текущей программе, нажмите кнопку “START/ENTER“, после этого выбранный параметр начнет мигать. Используя клавиши “DEC“ и “INC“ измените параметр на необходимое значение. Для подтверждения выбора снова нажмите на “START/ENTER “, для отмены выбора и возврата к старому значению нажмите “STOP“.
Данный экран отображает номинальное напряжение для литиевой батареи. ЗУ работает с тремя типами батарей
идля каждого типа своё напряжение:
—Li-Fe (3.3 В)
—Li-Ion (3.6 В)
—Li-Po (3.7 В)
ВО ИЗБЕЖАНИИ ВОСПЛАМЕНЕНИЯ БАТАРЕИ ОЧЕНЬ ВАЖНО ПРАВИЛЬНО УСТАНАВЛИВАТЬ ВНАСТРОЙКАХТИПХИМИЧЕСКОГОСОСТАВА ЗАРЯЖАЕМОЙ БАТАРЕИ
ЗУ автоматически распознает количество элементов
влитиевой батарее перед началом процесса заряда/ разряда.Этосделанодляпроверкиконфигурацииипосле настроек пользователем. В случае если батарея сильно разряжена, автоматическое определение работать будет некорректно. Для предотвращения такой ошибки можно установить время для проверки микропроцессором количества элементов. Обычно хватает 10-ти минут (это значение выставлено по умолчанию). Для батарей большой емкости, этот параметр нужно увеличить. В случае, если батарея маленькой емкости, а параметр времени слишком большой, это может вызвать ошибочный результат при определении к-ва элементов. Еслипроцессорвсе-такинеправильнораспозналвольтаж батареи, необходимо увеличить время автоопределения,
впротивном случае следует использовать параметр по умолчанию.
Чуствительность Delta-Peak. Данный параметр показывает напряжение параметра Delta Peak для автоматического завершения зарядки для Ni-MH и NiCd батарей. Параметр изменяется от 5 до 20 миливольт на элемент. Установка этого параметра высоким значением опасен перезарядкой аккумуляторной батареи (уменьшение чуствительности), в то время, как уменьшение параметра грозит преждевременным завершением заряда (увеличение чуствительности). Если Вы регулируете данный параметр, пожалуйста обратитесь к технической спецификации батареи.
Значения по умолчанию: NiCd: 12mV, NiMH: 7mV
USB порт / Температурный сенсор. У зарядного устройства Imax B6 слева имеется универсальный 3-х пиновый порт, используемый как USB интерфейс или температурный порт датчика. (У модели G.T. Power эти порты разделены.) Если экран показывает настройку температуры (как изображено на рисунке слева), Вы можете использовать дополнительный температурный контроль. Здесь можно выставить температуру отсечки. Процесс заряда будет закончен автоматически, чтобы защитить батарею, как только температура батареи достигает заданного параметра. Температура также может быть установлена в течение процесса заряда.
Если параметр установлен как USB порт, Вы можете подсоединить ЗУ с вашим ПК через дополнительный кабель USB, чтобы контролировать процесс заряда на экране монитора.
Время охлаждения. Батарея нагревается в процессе разряда/заряда, поэтому необходимо давать ей время остыть. Программа ставит временную задержку после каждого цикла заряда/разряда, чтобы позволить остыть батарее, перед тем как начнется следующий цикл. Параметр межет принимать значение от 1 до 60 мин.
Временной таймер. По истечении заданного времени процесс зарядки/разрядки будет остановлен. Таймер можно выставлять в пределах от 0 до 720 мин. Таймер также можно отключить, в этом случае процесс заряда/ разряда будет безконтрольным по времени.
Отсечка по емкости (при заряде). Здесь можно выставить отсечку по емкости (до 5000 мА/ч), это позволит прерывать процесс заряда по достижении заданной емкости. Это ограничение можно отключать, что позволит заряжать батарею любой емкости.
Настройка звуковых сигналов. Здесь можно включить либовыключитьсигналысобытий,атакжезвукнажатия кнопок.
Контроль за напряжением автомобильного аккумулятора. Здесь можно выставить отсечку по входному напряжению ( в пределах 10.0 – 11.5 В), это позволит избежать глубокого разряда автомобильной батареи при работе с ЗУ.
Программы работы с литиевыми батареями
Эти программы предназначены только для заряда/разряда литиевых батарей с номинальным напряжением 3.3В, 3.6В, 3.7В на элемент. Каждый тип батарей имеет свой ток заряда.
Наэтомэкранеслевасверхуотображаетсятипзаряжаемой батареи, ниже — текущий ток заряда. Выставите зарядный ток, затем количество последовательно соединенных элементов (от количества элементов, зависит какое напряжение ЗУ будет подавать на батарею, поэтому ОЧЕНЬ ВАЖНО выставить этот параметр правильно. На экране ЗУ количество элементов обозначается S. На рисунке слева, выставлен заряд для 3-х элементов (3S). Послеустановкипараметровтокаинапряжения,нажмите кнопку “START/ENTER“ и удерживайте её нажатой в течение 3-х секунд, до тех пор пока не прозвучит мелодия.
Этот экран показывает параметры количества элементов выбранных пользователем и определенным микропроцессором.
“R“ — к-во элементов автоматически определенных микропроцессором ЗУ.
“S“ — к-во элементов установленные пользователем в предыдущем экране.
В случае если обе цифры совпадают, можно начинать зарядку нажатием кнопки “START/ENTER“. В противномслучае,нажмитекнопку“STOP“длявозврата в предыдущий экран чтобы скорректировать данные.
Если процесс заряда начался, то будет отображаться экран процесса заряда в реальном времени. Процесс зарядавсегдаможнопрерватьвручную,нажавнакнопку
“STOP“.
Заряд литиевых батарей с использованием балансира
Эта функция предназначена для балансирования напряжения LiPo батарей во время заряда. Во время балансировки батарея помимо подключенного силового разъема, должна соединяться с зарядным устройствомещебалансирнымкабелем.Балансировочныепортыразнойвеличинынаходятсянаправой торцевой стороне ЗУ. Процесс заряда с балансиром несколько отличается от обычного режима заряда. Микропроцессорпросматриваетвэтомслучаекаждыйэлементбатареииндивидуальноиконтролирует подачу напряжения на него для выравнивания до номинального напряжения.
На этом экране слева сверху отображается тип заряжаемой батареи, ниже — текущий ток заряда. После установки параметров тока и напряжения, нажмите кнопку “START/ENTER“ и удерживайте её нажатой в течение 3-х секунд, до тех пор пока не прозвучит мелодия.
Этот экран показывает параметры количества элементов выбранных пользователем и определенным микропроцессором.
“R“ — к-во элементов автоматически определенных микропроцессором ЗУ.
“S“ — к-во элементов установленные пользователем в предыдущем экране.
В случае если обе цифры совпадают, можно начинать зарядку нажатием кнопки “START/ENTER“. В противномслучае,нажмитекнопку“STOP“длявозврата в предыдущий экран чтобы скорректировать данные.
Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- Мой кабинет
В магазине
В Категориях
В Блоге
0
- Блог
- Публикации
- Новичку
- Инструкции к аппаратуре
- Книги по авиамоделированию
- Двигатели
- Программы для моделиста
- Авиамодельные технологии
- Чертежи авиамоделей
- Бумажные модели
- Постройка авиамоделей
- Радиолюбителю
- Архив
- Форум
- Контакты
- Вопросы и ответы
Тел: 8-953-605-79-92
- Главная|
- Сайт|
- Инструкции к аппаратуре
Инструкция на русском языке для многофункционального зарядного устройства Imax B6 и Imax B6AC.
Скачать мануал zip 1,42Мб.
Купить можно по ссылкt ImaxB6 — ЗДЕСЬ .
Доставка из России 5 — 15 дней.
|
Набор резисторов 600шт140руб |
|
|
ЖК-дисплей 16×2-HD44780 IIC-I2C130руб |
Пропеллеры деревянные
Аккумуляторы Li-Po
Адрес:
Моделка
a 620076 Россия, Екатеринбург, Гаршина, 1
c 8-953-605-79-92. Время работы (10:00 — 18:00)
b Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
| Информация о товаре, размещённая на сайте Моделка.рф, носит ознакомительный характер и не является публичной офертой. Технические характеристики, комплектность и цвет могут быть изменены производителем без уведомления. |
Поделиться |
Контакты
- Контакты
- Пункты выдачи.
Помощь
- Карта сайта
- Способы оплаты
Кабинет
- Кабинет
- Мои закладки
- Корзина
Информация
- Конфиденциальность
- Правила магазина
- Способы доставки
SkyRC iMAX B6 mini — компактное устройство, предназначенное для заряда любых аккумуляторов от 11 до 18 вольт. Автоматический процесс заряда контролируется микропроцессором. Он оснащен так называемой автоматической функцией контроля заряда, которая изменяет ток во время процесса зарядки или разрядки Li-XX аккумуляторов. Особенно это важно для литиевых батарей для предотвращения перезаряда, который может вызвать взрыв батареи вследствие ошибки пользователя и позволяет значительно продлить службу аккумуляторов.
Назначение кнопок
Возможности зарядного устройства
Память параметров заряда/разряда аккумуляторов
Зарядное устройство может хранить до 10 различных профилей зарядки/разрядки для Вашего удобства. Вы можете сохранить данные, относящиеся к программе установки батареи непрерывной зарядки или разрядки. Пользователи могут вызвать эти данные в любое время без какой-либо специальной настройки программы.
Контроль напряжения на клеммах(TVC)
Зарядное устройство позволяет пользователю изменять конечное напряжение заряда. (только для опытных пользователей)
Программное обеспечение «Charge Master»
Бесплатная программное обеспечение “Charge Master ” дает вам беспрецедентную возможность контроля работы зарядного устройства через компьютер. Вы можете контролировать напряжение батареи и другие данные во время зарядки, просмотреть данные зарядки в режиме реального времени в виде графиков. С помощью “Charge Master ” вы можете скачать обновление и перепрошить устройство.
Управление с смартфона через WiFi модуль (iOS и Android)
Зарядное устройство имеетт свои собственные приложения для смартфона. Это зарядное устройство может контролироваться и управляться с помощью смартфона через модуль WiFi(опция SK-600075).
Внутренний независимый балансир литиевых батарей
В SKYRC B6 mini используется индивидуальный независимый балансир каждой ячейки. Нет необходимости использовать внешний балансир для балансировки батарей.
Индивидуальная балансировка каждой ячейки во время разрядки
Во время процесса разрядки SKYRC B6 mini может контролировать и балансировать каждую ячейку батареи по отдельности. Если напряжение хотя бы одной ячейки отклонится от нормального значения, процесс будет остановлен автоматически.
Совместимость с различными типами литиевых батарей
SKYRC B6 mini совместим с различными типами литиевых батарей, таких как Li-ion, LiPo и новой серией батарей LiFe.
Режим быстрой зарядки и режим хранения литиевых батарей
Литиевые батареи могут заряжаться для разных целей: в режиме «быстрая зарядка» уменьшается время зарядки, в то время как режим «хранение» контролирует конечное напряжение каждой ячейки для длительного хранения и обеспечения долговременной работы батареи.
Циклическая зарядка/разрядка
От 1 до 5 циклов зарядки-разрядки или разрядки-зарядки для прокачки батарей или для симуляции работы батарей.
Автоматическое ограничение тока зарядки
Вы можете установить верхний лимит тока во время зарядки никель-кадмиевых (NiCd) и никель-металл-гидридных (NiMH) аккумуляторов. Это особенно полезно во время зарядки никель-металл-гидридных аккумуляторов в режиме AUTO.
Измерение напряжения LiPo батареи
Пользователь может проверить общее напряжение батареи, наибольшее напряжение, самое низкое напряжение и напряжение каждой ячейки.
Измерение внутреннего сопротивления аккумулятора
Пользователь может проверить общее внутреннее сопротивление батареи и сопротивление каждой ячейки по отдельности.
Ограничение емкости
Емкость зарядки постоянно вычисляется как произведение силы тока на время. Если емкость зарядки превысит значение, которое вы установили, произойдет автоматическое отключение процесса зарядки.
Предупреждения и правила безопасности по использованию ЗУ IMAX B6 mini
Эти предупреждения и указания по безопасности являются особенно важными. Пожалуйста, следуйте инструкциям для обеспечения максимальной безопасности, в противном случае зарядное устройство и батарея могут быть повреждены или в худшем случае он может стать причиной пожара.
- Никогда не оставляйте включенное ЗУ без внимания. При обнаружении любой неисправности немедленно выключите питание и обратитесь к руководству по эксплуатации.
- Располагайте ЗУ вдали от пыли, влаги, дождя, источника тепла, прямых солнечных лучей и вибрации. Никогда не бросайте ЗУ.
- Допустимое входное напряжение DC 11~18В постоянного тока.
- ЗУ и батареи необходимо располагать на термостойкой, негорючей и не токопроводящей поверхности. Никогда не располагайте ЗУ на сиденье автомобиля, коврике или подобном. Не допускайте расположение легковоспламеняющихся предметов в месте зарядки.
- Проверьте спецификацию и параметры заряжаемой батареи на соответствие данному ЗУ. Если параметры на ЗУ будут заданы неверно, это может вызвать повреждение ЗУ или батареи и вызвать пожар или взрыв батареи вследствие перезарядки.
Стандартные параметры батарей
История изменения цены
*Внимание! Указанная стоимость 958,80 — 2 197,73 руб. уже могла изменится.
| Месяц | Мин. | Макс. | Цена |
|---|---|---|---|
| 28.10.2023 | 1140.85 | 1197.86 | 1168.5 руб. |
| 28.09.2023 | 1130.16 | 1187.97 | 1158.5 руб. |
| 28.08.2023 | 948.42 | 995.54 | 971.5 руб. |
| 28.07.2023 | 1111.39 | 1167.75 | 1139 руб. |
| 28.06.2023 | 968.24 | 1016.84 | 992 руб. |
| 28.05.2023 | 1092.30 | 1147.59 | 1119.5 руб. |
| 28.04.2023 | 1083.0 | 1137.47 | 1110 руб. |
| 28.03.2023 | 1073.98 | 1127.72 | 1100 руб. |
| 28.02.2023 | 1063.29 | 1116.94 | 1089.5 руб. |
Видеообзор
1. Зарядка HTRC B6 V2 -клон Imax B6- лучшая бюджетная зарядка! Обзор и отзыв-
Видео:
2. HTRC Imax B6 V2 80W Обзор и тест
Видео: Plaza-Pskov
3. Балансирующее зарядное устройство HTRC IMAX B6 80 Вт и оригинальное зарядное IMAX мини
Видео: на личном опыте.
4. Imaxb6 80watt V2 HTRC универсальное зарядное устройство — лучшая версия из дешевых ЗУ
Видео: Denis Geek
Отзывы покупателей
*о других товарах на сайте
Отзывы о HTRC Imax B6 V2 80 Вт 6A RC балансирующее зарядное устройство для
Здесь вы можете оставить свой отзыв о данном товаре.
Источник информации о товаре: Aliexpress.ru (32835977803)| Источник видеообзоров: Youtube.com
Черный b6v2 и золотой b6 v2 отличаются только цветом,Другое то же самое
США/ЕС/Великобритания/Австралия опционально

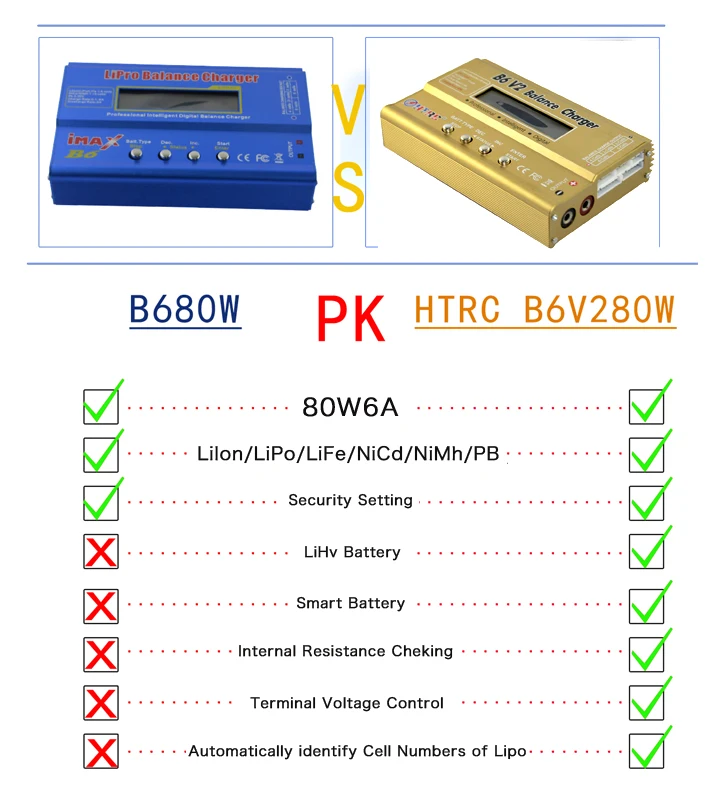

HTRC B6 V2-это обновленная версия imax B6, разработанная HuiTuo HTRC. Это цифровое умное многофункциональное зарядное устройство, которое поддерживает LiPo/LiIon/LiFe/NiCd/NiMH PB батареи, батареи высокой мощности LiHV и умные батареи I,II,III. Максимальная мощность зарядного устройства 80 Вт, разрядная мощность 10 Вт, максимальный зарядный ток 6А, разрядный ток 2A с высокой эффективностью зарядки.
Обзор:
> Практичный для различных батарей: 1-6S Lilon/LiPo/LiFe/LiHV,1-15 ячеек Nicd/NiMh, 2-20 в PB батареи. Умный аккумулятор I,II,III.
> Многофункциональность: зарядка, балансировка, разрядка, контроль напряжения терминала, проверка емкости литиевой батареи и напряжения, проверка внутреннего сопротивления батареи, хранение данных и загрузка, цифровая мощность.
> Максимальная безопасность: Настройка низкого входного напряжения, ограничение емкости, ограничение времени обработки, пороговое значение температуры, чувствительность Дельта-Пика
> 2 в 1 зарядный кабель с штепсельной вилкой XT60 и штепсельной вилкой, который подходит для большинства зарядных батарей
Обратите внимание:
Наша машина не может поддерживать измерение напряжения батареи 1s иСопротивление
Особенности:
-Микропроцессорная управляемая Дельта-пиковая чувствительность.
-Мощная и высокопроизводительная схема.
-Автоматическое определение количества ячеек секции литиевой батареи.
-Проверьте внутреннее сопротивление литиевой батареи. Дайте вам знать, когда батарея идет плохо.
-Поддержка LiHV батареи
-Поддержка smart battery I,II,III.(требуется дополнительный смарт-кабель для зарядки аккумулятора)
-Максимальная безопасность: низкое входное напряжение, Дельта-пиковая чувствительность. Ограничение емкости, ограничение времени обработки, пороговое значение температуры.
-Контроль напряжения терминала.
-Индивидуальная балансировка клеток, мониторинг напряжения
-Хранение и загрузка данных (хранить до 20 пакетов в памяти)
-Батареи ломаются и катаются на велосипеде.
-Цифровая мощность
Спецификация:
* Диапазон рабочего напряжения: адаптер DC11.0-18.0 Вольт/переменного тока в постоянный ток (DC11.0-18.0V/ 6A)
* Максимальная мощность зарядки 80 Вт
* Максимальная разрядная мощность 10 Вт
* Диапазон заряда: 0,1-6.0A
* Диапазон тока разряда: 0,1-2.0A
* Слив тока для балансировки: 400 мАч/ячейка
* LiIon/LiPo/LiFe/ LiHV клетки: 1-6 клеток
* NiCd/NiMH клетки: 1-15 ячеек
* Pb Напряжение батареи: 2 ~ 20 в
* Умный аккумулятор: I II III.
* Вес зарядного устройства: около 400 г, вес адаптера: около 400 г
* Размеры: 135x86x27мм
Посылка включает:
Зарядное устройство HTRC B6 V2-1 шт.
1 x зарядный кабель с разъемом XT60 и T-plug
Универсальный зажим типа «крокодил»-1 шт.
Кабель зарядного устройства PB-1 шт.
1 х Руководство
1 x адаптер (если вы выберете изображение с адаптером, вы получите его. Если нет, нет адаптера, спасибо!)
Это будет небольшая статейка о сравнении двух популярных зарядок литиевых и прочих батарей. Итак, первый у нас клон imax b6 80W blue. Этот приборчик отличается внутрянкой от младших моделей 50w и 60w, резисторы тут уже не горят (по крайней мере у меня за 2 года не пыхнуло). Главная фишка — умеет Li HV 4,35V.
Второй у нас — HTRC B6 V2 gold. Этот я взял себе на замену «синего», НО…
Фото внутренностей «синего»
Тут живет процессор ST stm32f030c8t6.
Фото внутренностей «золотого»
Тут живет процессор ST stm8s207.
С одной стороны «золотой» круче. Но не так все хорошо, как хотелось бы. 1. Он умеет определять внутреннее сопротивление батарей. Но только литий! А мне например нужно никелевую батарею померить((( К тому же одну он не хочет, а только сцепку, подключенную к балансному входу. Те функция бесполезная. 2. Не умеет затемнять дисплей как «синий». 3. Умеет LiHV 4.35V, но его умеет и «синий». 4. Умеет заряжать SmartBattery, хорошо, но пока не надо)) 5. Жесткий косяк! У «золотого» неправильно работает таймер(возможно из-за отсутствия внешнего кварца). За 8 реальных минут «золотой» показал 8 минут и 30 секунд! Те итоговый результат замеренной емкости будет неверным! Проверено! 6. Например у «синего» при токе около ампера врет вольтметр на 0,02 вольта. При токе 100мА(конец заряда) врет на 0,01 вольт. Ну бог с ним)) А вот «золотой» врет на 0,1 вольта! 7. По отображению тока оба примерно одинаковы, но тут нужно учитывать сопротивление контактов и проводов…
Надеюсь кому-то пригодиться сделать правильный выбор. Если нужны номиналы деталек- подскажу))
Если процесс заряда начался, то будет отображаться экран процесса заряда в реальном времени. Процесс зарядавсегдаможнопрерватьвручную,нажавнакнопку
“STOP“.
Быстрый заряд литиевых батарей (режим “FAST”)
Режим “STORAGE” для литиевых батарей
Разряд литиевых батарей
Параметр тока разряда не может превышать 1C. Правильно выставляйте напряжение (к-во элементов), в противном случае переразряд необратимо повредят батареи. Выставите все параметры, нажмите и удерживайте кнопку START/ENTER для начала заряда.
На этом экране отображается процесс разряда литиевой батареи. Процесс всегда можно остановить, нажав на кнопку STOP.
Баланс напряжений и мониторинг процесса разряда
Встроенный в ЗУ балансир позволяет осуществлять мониторинг поэлементно в режимах “STORAGE“
и“DISCHARGE“. Для этого не забудьте подсоединить балансирный разъем к зарядному устройству. В случае если хотя-бы один из элементов переразпяжен, зарядное устройство сигнализирует об ошибке
ипринудительно прекращает процесс. После этого, нажав на кнопку “INC“ можно посмотреть какой элемент поврежден и какой вольтаж он выдает.
Процессор определил нарушение напряжения на одном из элементов батареи.
Переразряжен 4-ый элемент.
Заряд NiCd/NiMh батарей
Эта программа предназначена для заряда и разряда никель-металгидридных и никель-кадмиевых батарей, применяемых для радиоуправляемых моделях и страйкбольных приводах. Нажмите на кнопку “START/ ENTER”ивыставитенеобходимыйтокзарядкикнопками
“INC“ и “DEC“. Нажмите снова “START/ENTER” для запоминания параметра тока. В данном ЗУ есть два режима для заряда никелевых батарей:
•В режиме “AUTO“ необходимо выставить верхний предел заряжающего тока. Некоторые батареи с малымсопротивлениемиемкостьюмогутзаряжаться высоким током в режиме “AUTO“.
•В режиме “MANUAL“ Вы четко задаете ток заряда, которым будет заряжаться батарея.
Переключение режимовAUTO / MANUAL:
Посленажатия“START/ENTER”параметрзаряданачнет мигать, далее одновременно нажмите и удерживайте кнопки “INC“ и “DEC“.
На это экране отображен статус заряда в реальном времени. В любой момент можно прервать процесс заряда, нажав на кнопку “STOP“.
Приокончаниипроцессазаряда,ЗУоповеститзвуковыми сигналами и соответствующей информацией на экране.
Разряд Ni-Cd/Ni-MH батарей
Для разряда батареи, прежде выставите параметры разряда. Ток разряда можно выставлять в пределах 0,1 — 1,0 А. Напряжение отсечки можно выставить в пределах 0,1-25,0В.Послевыставлениявсехпараметровнажмите кнопку “START/ENTER“.
Экран разряда показывает в реальном времени текущее положение разряда. Не прерывая процесса можно изменить ток разряда, нажав кнопку “START/ENTER“. После, выставив нужное значение, снова нажмите на “START/ENTER“. В любой момент можно прервать процесс разряда, нажав на кнопку “STOP“.
При окончании процесса разряда, ЗУ оповестит звуковыми сигналами и соответствующей информацией на экране.
Циклер для никелевых батарей
В этом режиме Вы можете выбрать последовательность выполнения операций (заряд->разряд или разряд- > заряд), а также количество циклов (от 1 до 5). Эта программа также учитывает процедуру отсечки по температуре (при подсоединенном термодатчике), настраеваемую в общих настройках.
Перед началом использования циклера необходимо установить параметры заряда и разряда аккумулятора, как описано выше. Именно с этими значениями циклер и будет работать.
Сначала выберите последовательность операций (1- ый рисунок): заряд->разряд или разряд-> заряд, затем выставите количество циклов. После установки всех параметров, нажмите и удерживайте в течение 3 сек.
кнопку “START/ENTER“.
После окончания всех операций заряда/разряда, ЗУ оповещает о завершении звуковыми сигналами. На экране можно увидеть результаты работы ЗУ: какая емкость была выдана аккумулятору и какая забрана.
Нажатием “INC“ и “DEC“, можно посмотреть результат по каждому циклу.
Программы работы со свинцовыми батареями
Эта программа предназначена только для заряда свинцовых батарей (lead-acid) с номинальным напряжением от 2 до 20 вольт. Алгоритм заряда свинцовых батарей отличается от заряда никелевых батарей. Свинцовые батареи могут заряжаться только малым током (около 1/10 от емкости) и не поддерживают режим быстрой зарядки. Пожалуйста следуйте инструкции по зарядке батареи поставляемой с аккумулятором.
Нажмите на кнопку “START/ENTER” и выставите необходимое значение параметра кнопками “INC“ и “DEC“. Нажмите снова “START/ENTER” для запоминания выставленного значения.
Заряд свинцовой батареи
Для разряда батареи, прежде выставите параметры разряда. Ток разряда можно выставлять в пределах 0,1 — 5,0 А. Напряжение заряда можно выставить в пределах 2,0 — 20,0 В. После выставления параметров нажмите кнопку “START/ENTER“ (3 сек) для начала заряда.
Экран разряда показывает в реальном времени текущее положение заряда. Не прерывая процесса можно изменить ток разряда, нажав кнопку “START/ENTER“. После, выставив нужное значение, снова нажмите на “START/ENTER“. В любой момент можно прервать процесс разряда, нажав на кнопку “STOP“.
Приокончаниипроцессазаряда,ЗУоповеститзвуковыми сигналами и соответствующей информацией на экране.
Разряд свинцовой батареи
Для разряда батареи, прежде выставите параметры разряда. Ток разряда можно выставлять в пределах 0,1 — 1,0 А. Напряжение отсечки можно выставить в пределах 2,0-20,0В.Послевыставлениявсехпараметровнажмите кнопку “START/ENTER“.
Экран разряда показывает в реальном времени текущее положение разряда. Не прерывая процесса можно изменить ток разряда, нажав кнопку “START/ENTER“. После, выставив нужное значение, снова нажмите на “START/ENTER“. В любой момент можно прервать процесс разряда, нажав на кнопку “STOP“.
При окончании процесса разряда, ЗУ оповестит звуковыми сигналами и соответствующей информацией на экране.
Формирование программ для различных батарей
Информация отображаемая в процессе работы ЗУ
Во время процесса заряда/разряда,можно просматривать различную информацию на экране ЗУ. Нажав на клавишу DEC, можно посмотреть текущие настройки. Нажав на INC можно включить режим поэлементного контроля аккумуляторной батареи (в этом случае батарея должна быть подключена к ЗУ, помимо силового кабеля, еще и балансирным, в соответствующее гнездо блансира).
Показывает конечное напряжение, при достижении которого, процесс заряда останавливается.
Температурный датчик показывает температуру батареи (если таковой подключен).
Напряжение поступающее на ЗУ.
Если батарея подсоединена к балансиру зарядного устройства (на правой боковой стенке ЗУ), то можно наблюдать изменения напряжения на каждом элементе в режиме реального времени. Балансир позволяет контролировать до 6 элементов.
Сообщения об ошибках и предупреждения
Зарядное устройство имеет множество систем для проверки состояния ЗУ и заряжаемой батареи. В случае ошибки на экране ЗУ вы увидите причину останова, а также звуковой сигнал.
Не соблюдена полярность при подключении батареи.
Соединение во время заряда/разряда прервано.
Короткое замыкание на выходных клемах
Ошибочный выбор напряжения для литиевой батареи
Напряжение батареи было выбрано неправильно
Зарядное устройство функционирует неправильно. Обратитесь в мастерскую.
Напряжение на батарее значительно меньше выставленного для заряда. Проверьте количество элементов в батарее.
Напряжениенабатареезначительновышевыставленного для заряда. Проверьте количество элементов в батарее.
Напряжение одного из элементов батареи слишком низкое. Пожалуйста проверьте каждый элемент по отдельности.
Напряжение одного из элементов батареи слишком высокое. Пожалуйста проверьте каждый элемент по отдельности.
Неправильное подключение к батарее.
Внутренная температура ЗУ слишком высокая. Пожалуйста, дайте остыть зарядному устройству.
Отказ микропроцессора. Обратитесь в мастерскую.
Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
- #
