Для проверки толщины покрытия краски на кузовах автомобилей применяют современные толщиномеры. Особенно такие приборы востребованы при покупке автомобиля. В противном случае покупатель может купить битую, перекрашенную машину.

Перед применением устройства, проводят калибровку толщиномера с помощью калибровочных пластин. В некоторых случаях, можно настроить работу толщиномера без пластин или приобрести самонастраиваемую модификацию.

Для чего толщиномер калибруют

Специалисты, зная толщину красочного покрытия, могут точно установить, подвергался ли кузов авто дополнительной покраске, либо восстановительному ремонту, в том числе после ДТП. Любые отклонения в толщине покрытия — достаточно серьезный повод для более тщательного осмотра машины, а также для торга между покупателем и продавцом.

Для того, чтобы квалифицированно установить толщину лакокрасочного покрытия, используют специализированные измерительные приборы — толщиномеры. Они работают, сравнивая показатели фактического слоя с эталонным значением. Если положить на неокрашенную или «0»-поверхность эталонную пластину, соответствующую определенному значению заводского слоя краски, то прибор может сравнить его показатель с действительной толщиной слоя на исследуемой машине, с учетом погрешности прибора, которая заявлена производителем.

Что должен показывать толщиномер

Пользователь должен приложить настроенный толщиномер к кузову под прямым углом, и мгновенно на дисплее отобразится толщина покрытия (в 1 мкм=0.001 мм). Больший показатель прибора говорит о толстом красочном слое. Как правило, первоначальный промышленный слой автоэмали не превышает 200 мкм.

Все значения, которые выше, говорят о повторном окрашивании машины. Наиболее распространенные случаи при измерениях толщины, это именно высокие показания толщиномера.

Значение выше 201 мкм — говорит о повторной покраске.

1. 201–300 мкм, закрашен косметический дефект кузова, к примеру, царапина;
2. 301–990 мкм, под окрасочным слоем имеется шпаклевка, а значит, возможна деформация после ДТП;
3. 1001–1900 мкм, свидетельствует о серьезном кузовном ремонте. Такую машину специалисты покупать не советуют;
4. 2000 мкм — это предельное значение прибора. На данной машине, скорее всего, имеется толстый слой шпаклевки.

Как калибровать толщиномер

Приобретая толщиномер в магазине или беря его в аренду, нужно обратить внимание на модели, которые имеют возможность выполнить настройку самостоятельно. Инструкция по технологии настройки и калибровочные таблицы идут в комплекте с прибором. В основном, процедура калибровки однотипная для большинства моделей.

Пошаговая инструкция калибровки толщиномера на примере модели CHY 115:

1. Снимают защитные пленки со специальных калибровочных пластин, выполненных из металла, похожего на кузовной и дополнительно с 2-х сторон эталона из пластика с предустановленной толщиной — 1006 мкм.
2. Включают измеритель толщины. Для модели CHY 115, нажимая на «курок» устройства.
3. Прикладывают измеритель к металлическому эталону. Должен на дисплеи появиться «0». Если другое, кратковременно нажимают на клавишу «ZERO».
4. Аналогичным образом измеряют пластиковый эталон. На дисплее должен отобразиться показатель, указанный на тестируемой пластине. Если значение отличное от эталона, то нажимают клавишу «CAL» и кнопками вверх/вниз устанавливают нужный показатель, а затем запоминают его нажатием клавиши «CAL».
5. На этом процесс калибровки завершен.

Как откалибровать толщиномер без калибровочных пластин

Бывает так, что у пользователя под рукой не оказывается калибровочных пластин. Можно с достаточной погрешностью использовать подручные материалы, например, лист обычной бумаги для принтера может использоваться в качестве пластикового эталона с показателем толщины 100 мкм.

В качестве металлического эталона или «0»-отчета допускается использовать обычный канцелярский нож либо иную металлическую непокрашенную вещь.

Самокалибрующийся толщиномер

Последние разработки этих приборов для замеров толщины кузовного слоя краски — самокалибрующийся толщиномер, который не требуют использования эталонных пластин.

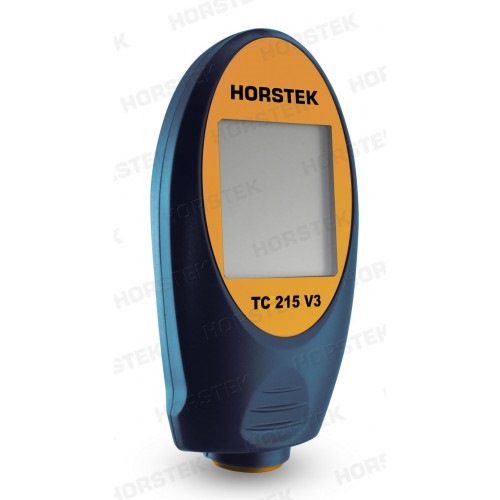

Наиболее популярным таким прибором считается толщиномер профессионального класса Horstek TC 215. В новой 5-й версии его сконцентрированы абсолютно все наиболее высокотехнологичные наработки в сфере неразрушающего контроля кузовных покрытий.

Horstek TC 215 V5 оборудован цветным LCD дисплеем, который дает четкое изображение в «дневном» и в «ночном» режимах. Прибор имеет встроенную память на 50 измерений, что позволяет делать сравнительный анализ, и выдавать пользователю любые показатели: максимальные, минимальные и средние. Замеры ведутся, как точечно, так и непрерывно. При всем этом, вес его всего 40 г.

Современные толщиномер позволяют с точностью до 1 мкм установить толщину красочного слоя кузовов автомашин. Для того, чтобы они работали правильно нужно знать, как откалибровать толщиномер  с помощью эталонных пластин. Технология настойки зависит от марки прибора и не является сложной для любого уровня подготовки автолюбителей.
