Holosun hs510c инструкция на русском

Holosun HS510C представляет собой коллиматорный прицел открытого типа (т.е. он имеет одну линзу). Данная модель оснащена двумя источниками питания: литиевой и солнечной батареями. Это позволяет в ясные дни пользоваться одним элементом, а ночью и в облачную, пасмурную погоду — другим, в целях экономии.

Удобно, что в этом устройстве стрелок сам выбирает тип прицельной марки: точку, круг с точкой или без нее. Установить прибор можно на арбалетах, пневматическом и огнестрельном оружии.

5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент


Ваш промокод:BLOGСмотреть все коллиматорные прицелы

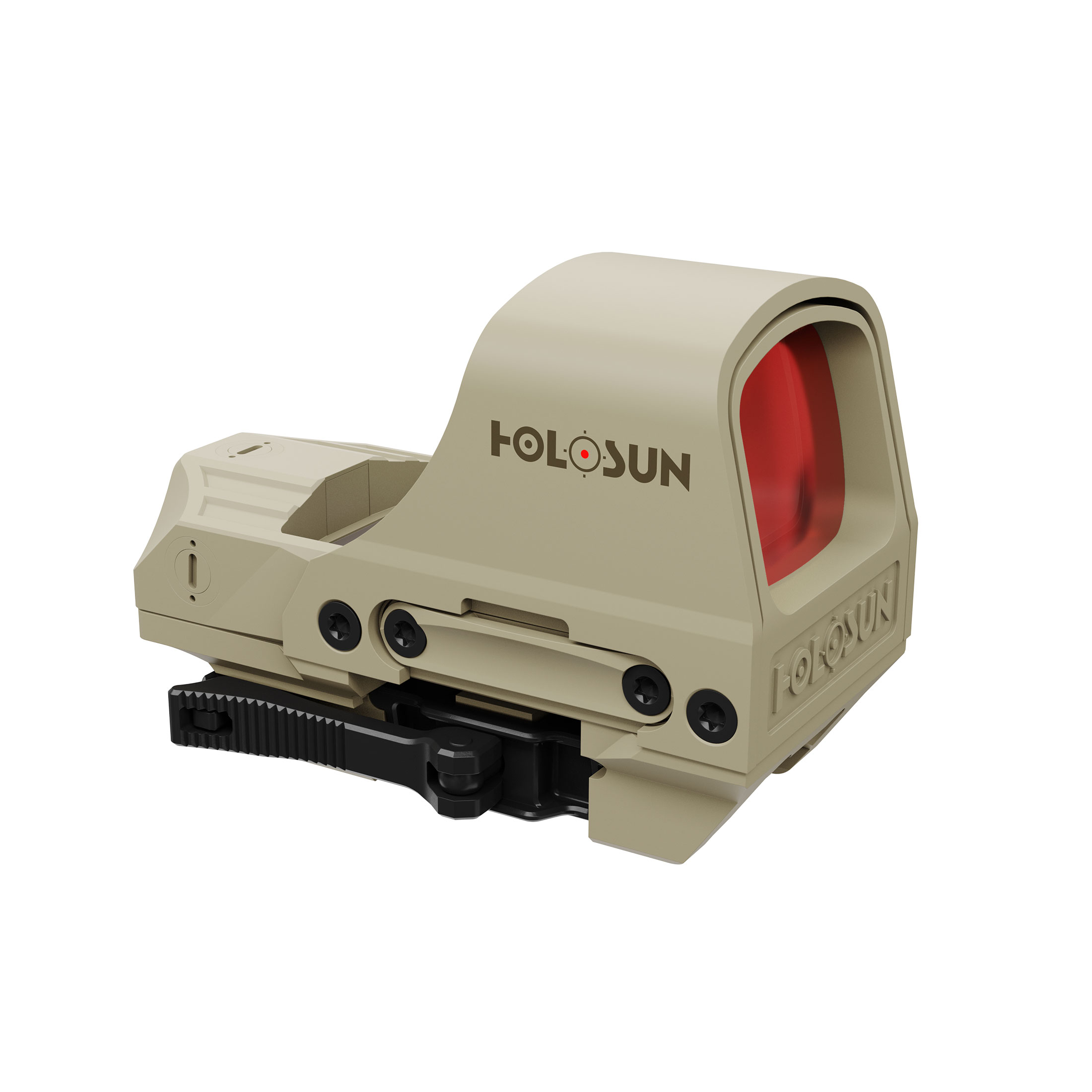

Внешний вид и конструктивные особенности

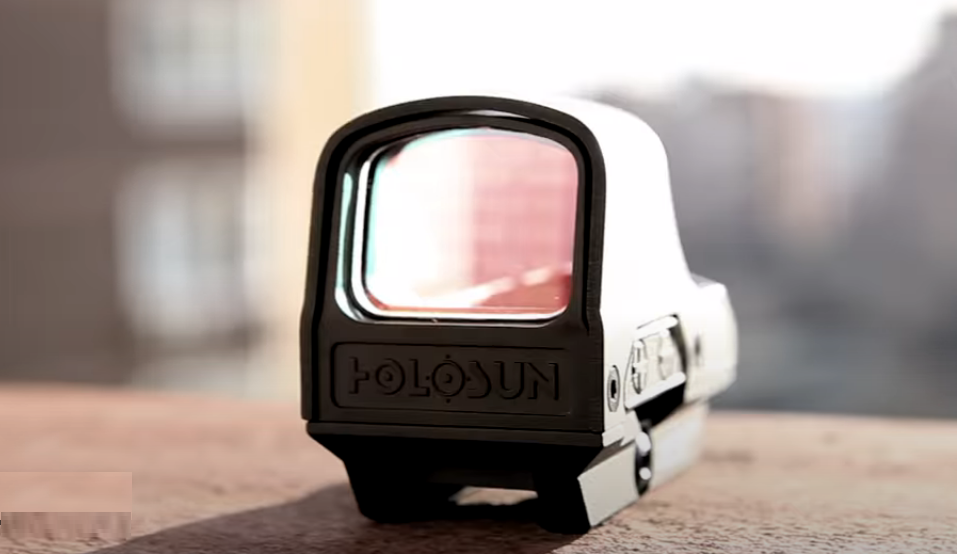

Данный коллиматор отличается компактностью, поскольку его размеры составляют всего 8,3х4,6х5,8 см, а вес достигает 265 г. За счет открытой конструкции он имеет больший угол обзора (в сравнении с закрытыми типами устройств). А высококачественная линза кратностью 1х и диагональю 2″ с многослойным просветляющим покрытием позволяет целиться, глядя сразу двумя глазами, и получать контрастное, четкое изображение.

Линза объектива установлена под углом, благодаря чему точка прицеливания и попадания не изменяет своего положения, даже если передвинется голова стрелка. В результате отсутствие параллакса и широкий угол обзор дают возможность быстро навестись на цель, сохраняя контроль над окружающей обстановкой.

Такая модель подойдет для ближней стрельбы и охоты.

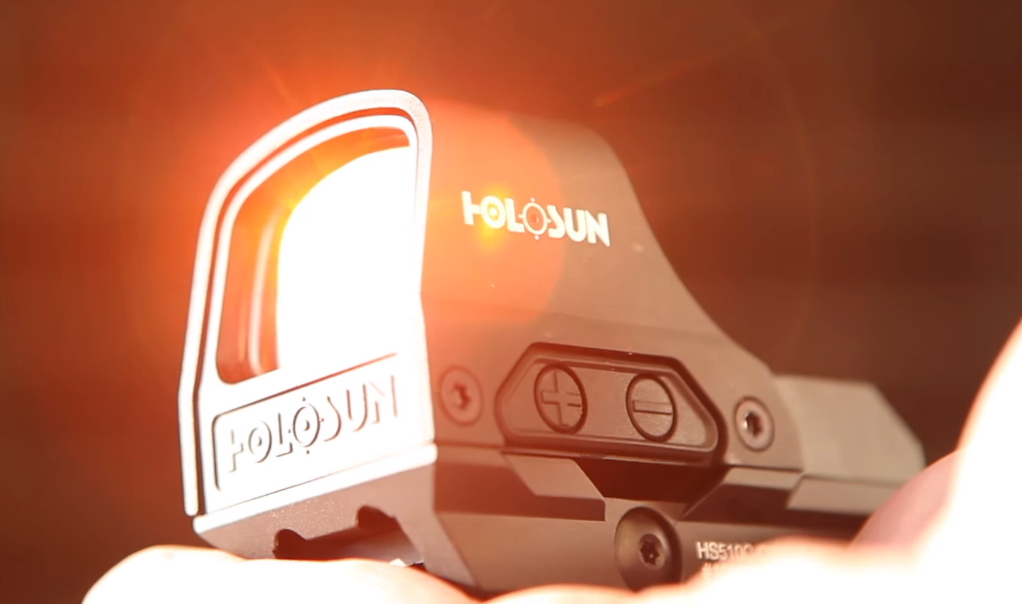

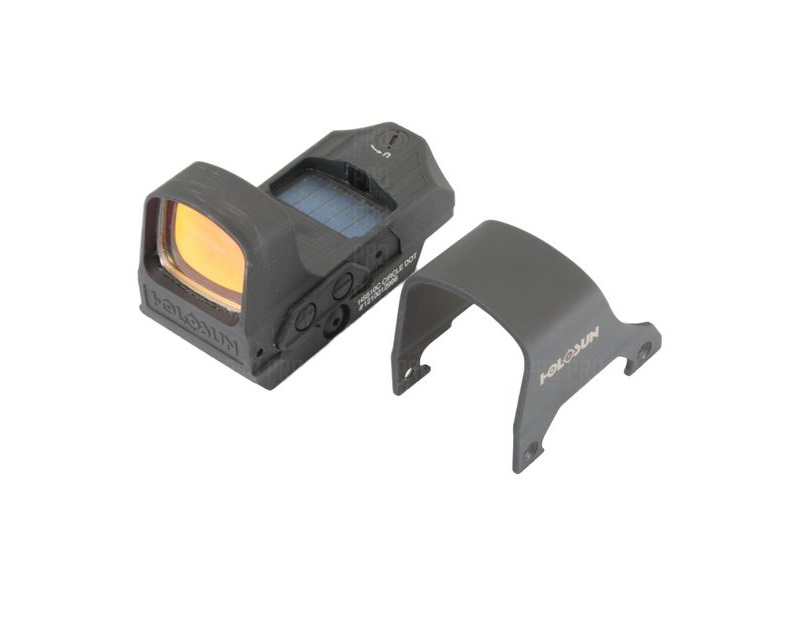

Устройство имеет очень прочный корпус черного цвета, изготовленный из алюминиевого сплава Т6061-Т6. Сверху прибор покрывает защитный кожух из титана, который предотвращает повреждение объектива. Данный щиток съемный, поэтому коллиматор может использоваться и без него.

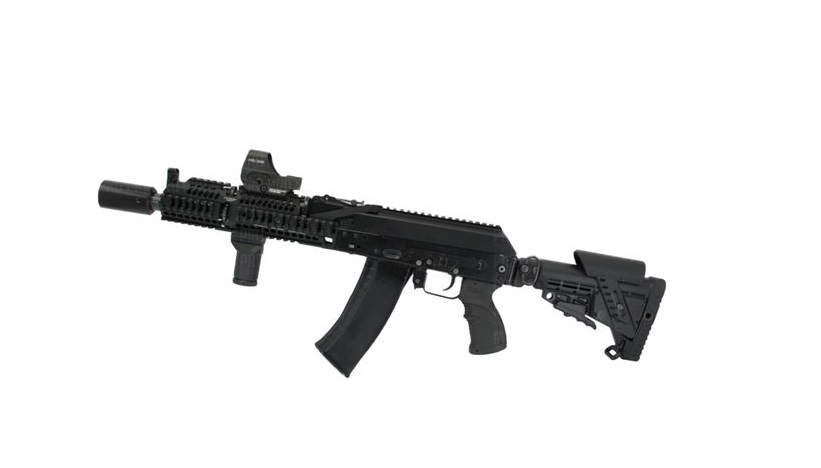

Использование в конструкции таких прочных материалов позволяет уверенно выдерживать отдачу различного оружия, в том числе и 12-го калибра.

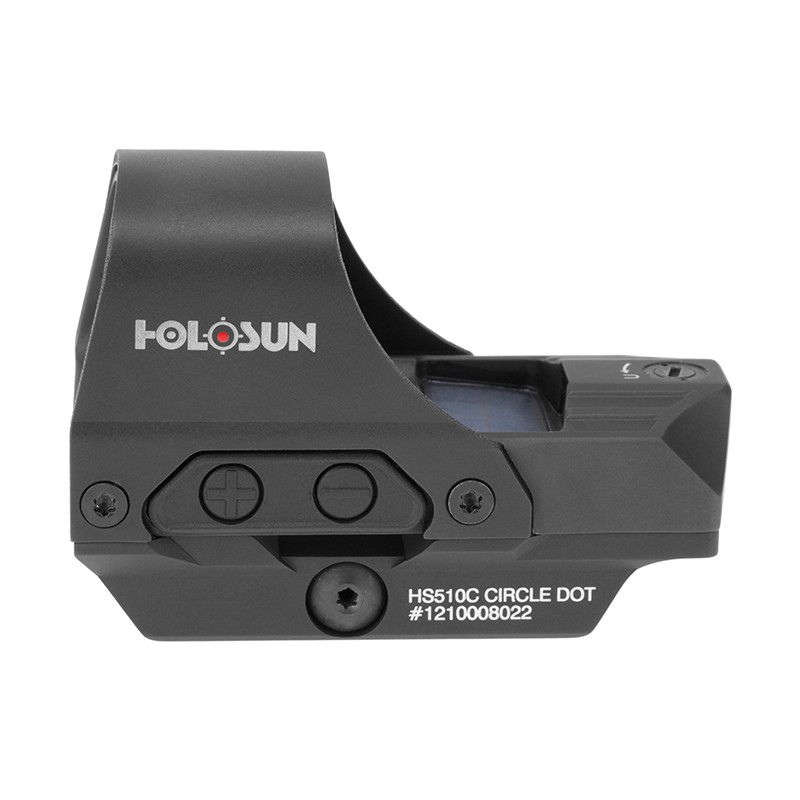

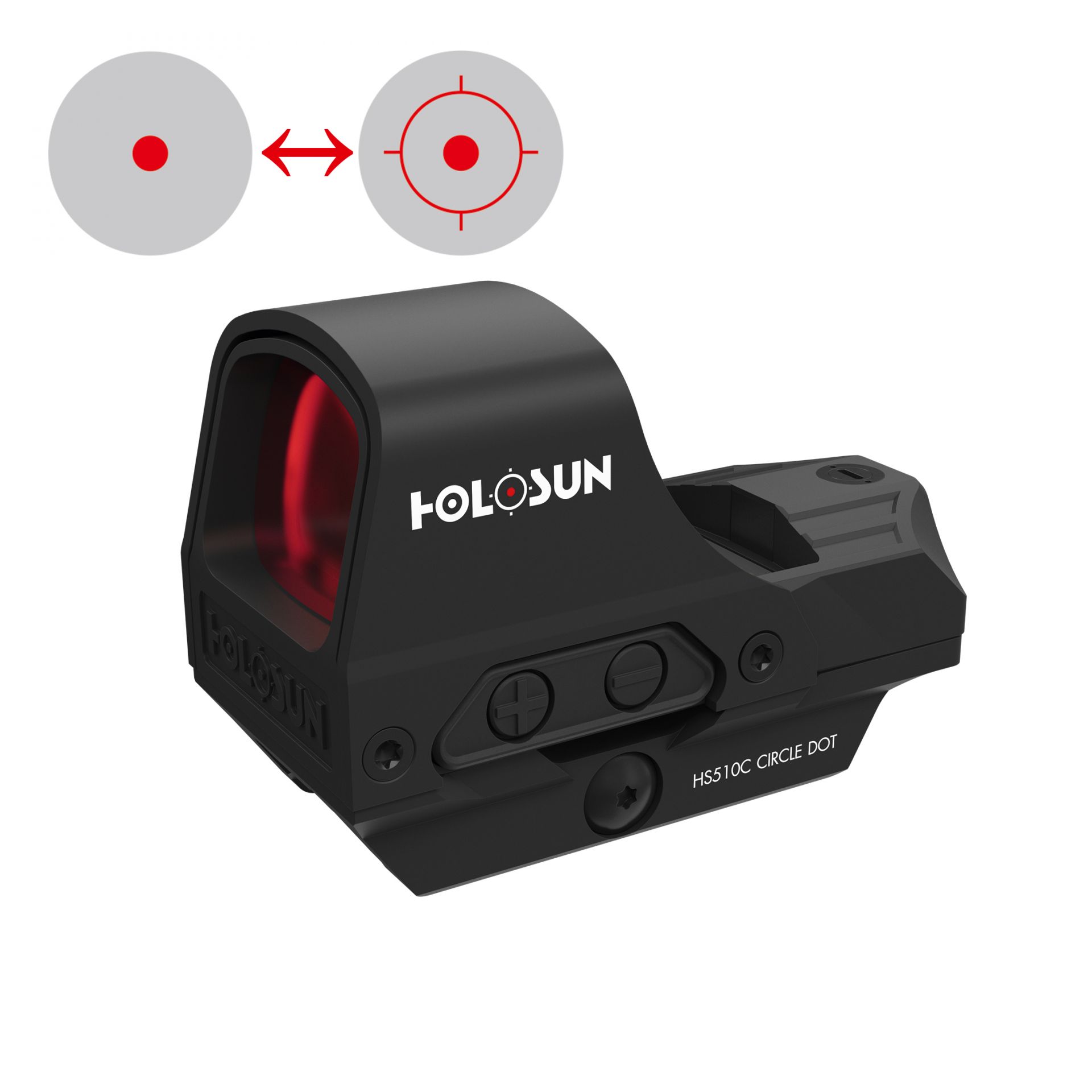

Сбоку корпуса располагаются кнопки управления яркостью прицельной точки и режимами работы. Чтобы внести правки во время пристрелки, потребуется использование отвертки. L-образная форма корпуса с невыступающими элементами создает минимальные помехи обзору.

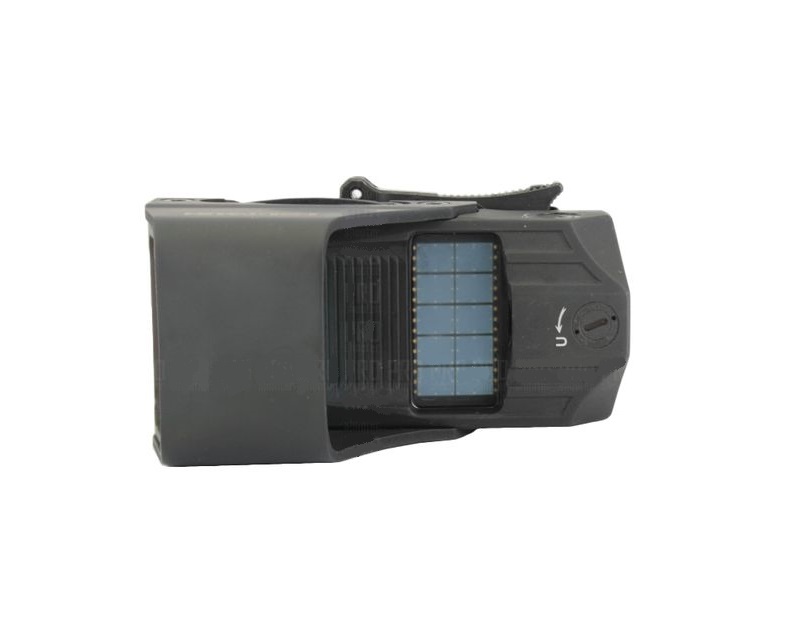

У этой модели коллиматорного прицела имеется два источника питания. Внешний аккумуляторный отсек сделан в виде лотка, который после установки литиевой батареи задвигается внутрь корпуса. Солнечный же элемент питания располагается горизонтально в нижней части устройства, позади объектива.

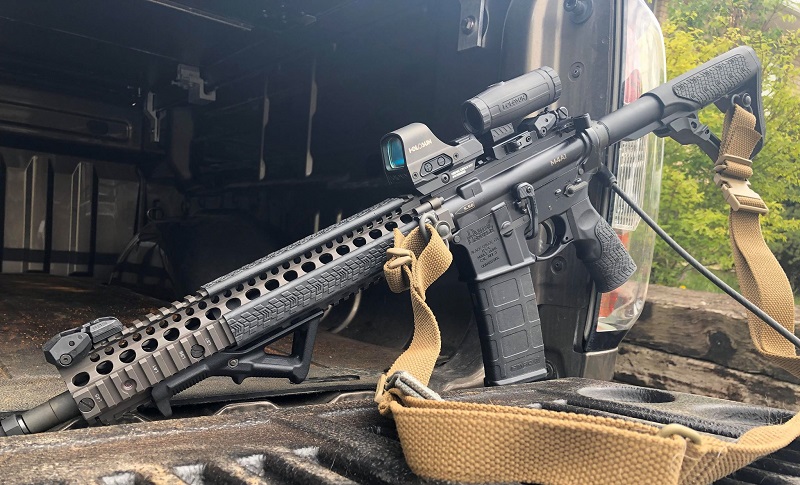

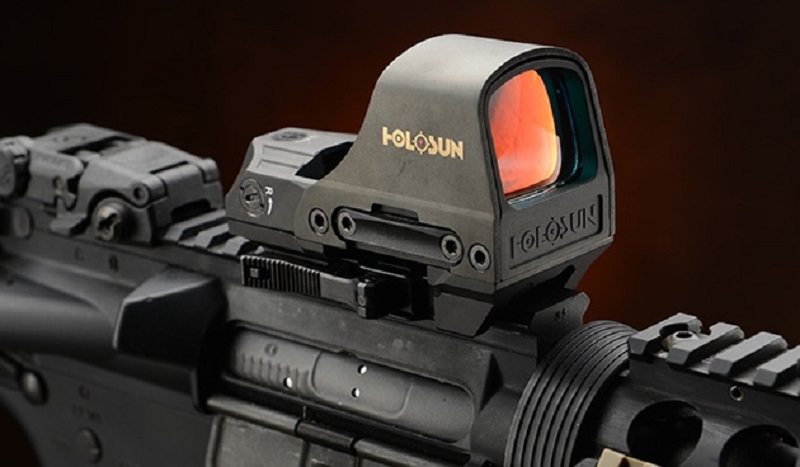

Holosun HS510C имеет быстросъемное крепление с дополнительной фиксацией. Прицел фиксируется на планку Weaver/Picatinny. Благодаря запатентованной прижимной системе коллиматор может устанавливаться на оружие без инструментов и с сохранением СТП (средней точки попадания) при повторном монтаже.

Комплектация

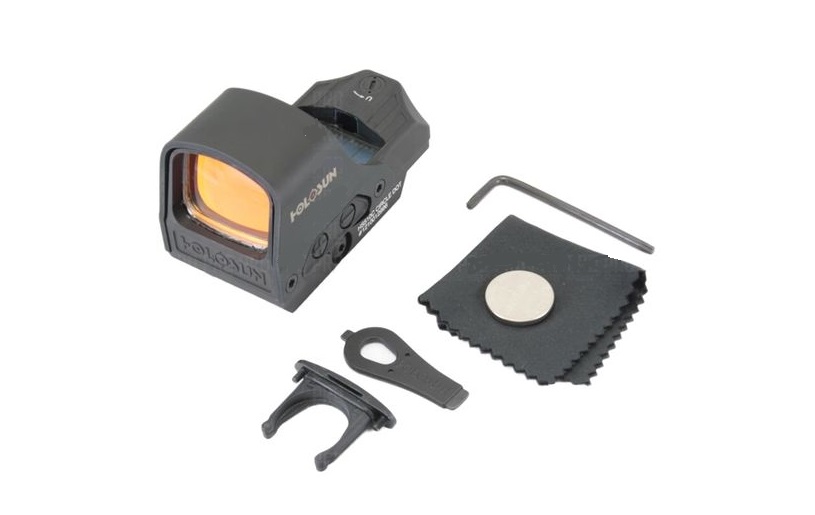

В комплект, помимо самого прицела, также входят:

1. Отвертка T10 L.
2. Батарейка CR2032H.
3. Запасной лоток для батарейки.
4. Шестигранник.
5. Салфетка для протирки линзы.
6. Инструкция на английском и русском языках.

Произведен прибор в США, а собран в Китае. Упаковывается в пластмассовую коробку черного цвета.

Возможности

Коллиматорный прицел является универсальным приспособлением, поскольку с его помощью стрельба происходит почти «навскидку» — можно водить оружием из стороны в сторону, а прицельная метка будет двигаться совместно со стволом. Чтобы получить точный выстрел, достаточно совместить прицельную метку и мишень. Поэтому коллиматор отлично подойдет как для новичка, так и для профессионала, ведь он поможет стрелять более быстро и комфортно.

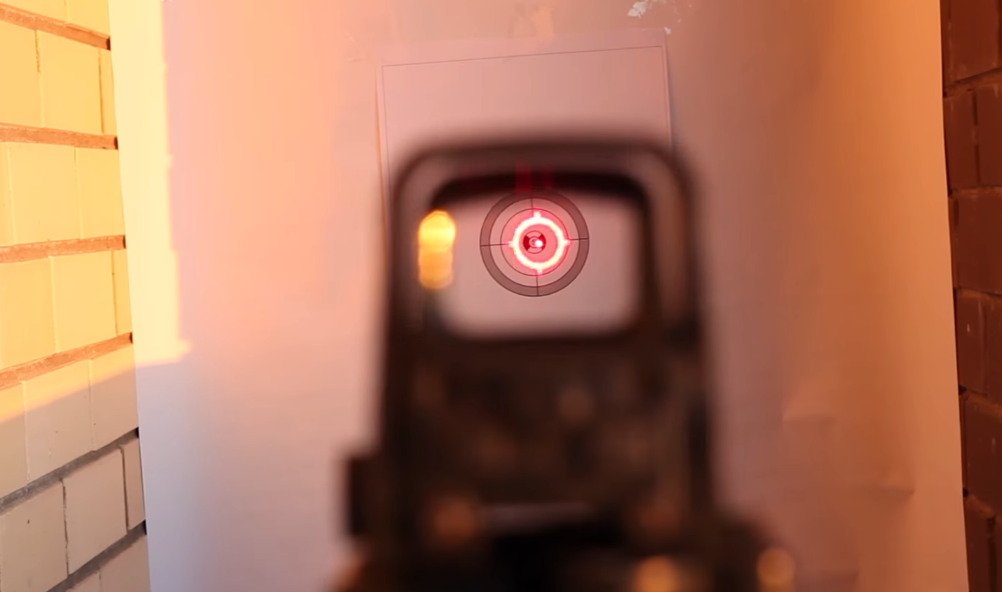

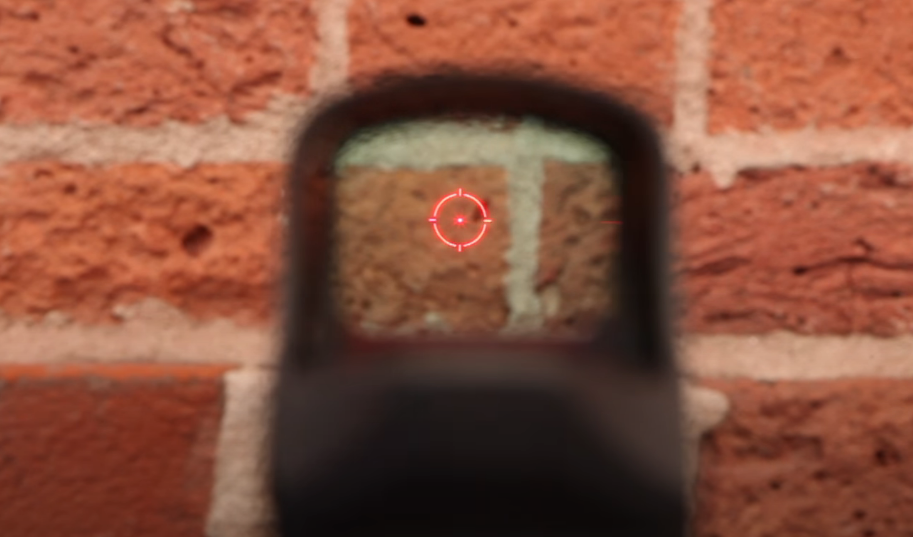

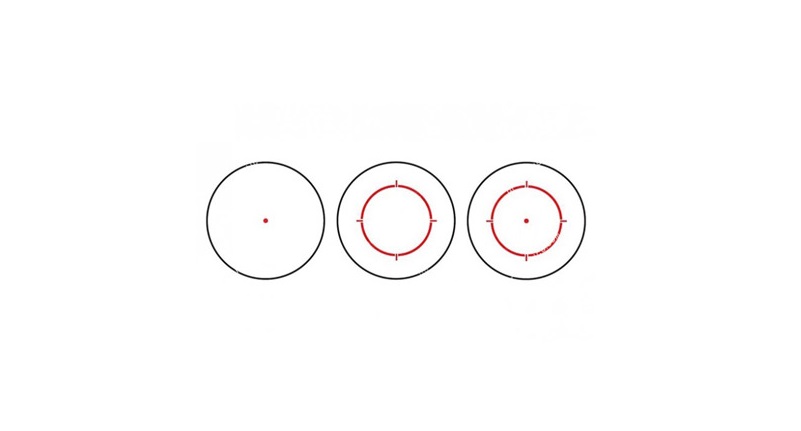

В модели Holosun HS510C доступно 3 типа прицельных меток красного цвета:

• Круг 65MOA.
• Точка 2MOA.
• Круг с точкой по центру.

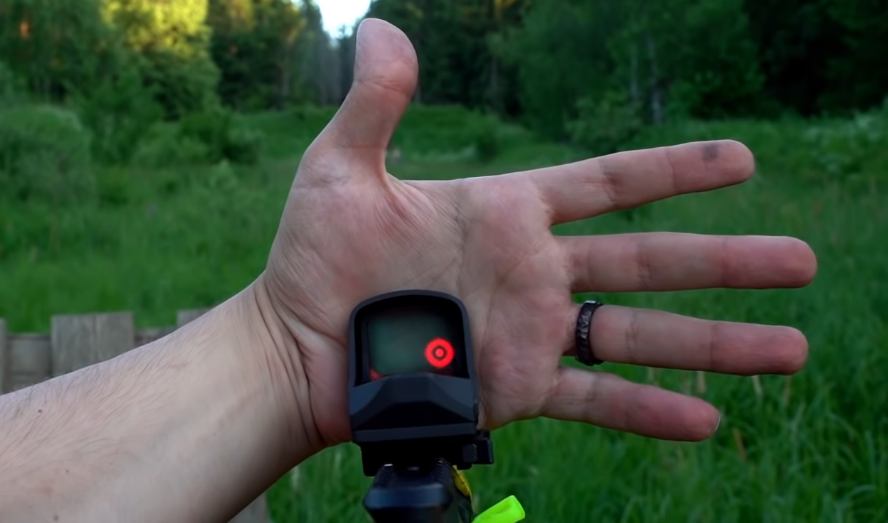

С помощью круга можно примерно оценить расстояние до цели, если известен ее размер. К примеру, объектом является ростовая фигура высотой 180 см, находящаяся на расстоянии 100 м. Она занимает как раз весь круг — если цель заполнит лишь полкруга, значит, находится на расстоянии примерно 200 м.

Чтобы сменить прицельную метку, следует зажать на 3 и больше секунд кнопку «-». Процесс происходит циклично.

Эта модель коллиматора оснащена возможностью регулировки уровня яркости метки. Всего доступно 12 режимов:

• 10 — для стрельбы в дневное время суток;
• 2 — для ночного использования совместно с прицелом ночного видения.

Для изменения яркости прицельной метки следует нажимать на кнопку «+». В зависимости от выбранного уровня длительность работы приспособления может составлять от 50 000 до 200 000 часов.

Удобно, что данный коллиматорный прицел имеет защиту от пыли и влаги класса IP67. Вся электроника полностью защищена от попадания микроскопических частичек, а герметичность устройства сохраняется даже при полном (но кратковременном) погружении в воду на глубину до 1 метра. Кроме того, благодаря такой степени защиты прицел можно использовать во время осадков в виде снега или дождя.

Holosun HS510C имеет два основных режима работы:

1. Автоматический. При включении данного режима используются оба элемента питания: солнечный активизируется, когда ярко светит солнце, а при недостаточном освещении автоматически задействуется основная батарейка.

2. Ручной. В данном случае солнечная панель отключается, и за регулировку яркости отвечают кнопки.

В данном приборе задействуется несколько технологий:

1. Solar Failsafe. Эта модель первая, которая имеет способность запускать электронную оптику исключительно с помощью силы света. Если пользователь обнаружил, что основной аккумулятор неисправен, то оптическая система может полноценно функционировать и дальше при достаточном освещении — искусственном или естественном. К тому же солнечная батарея воздействует и на светочувствительный датчик, который автоматически регулирует яркость.

2. Shake Awake. Это функция перехода прибора в спящий режим в случае, если прицел в течение 10 минут остается неподвижным (т.е. если устройство не обнаружило никаких колебаний, вибраций). Однако при малейшем движении устройство автоматически включается, а все ранние настройки будут сохранены и установлены. Это позволяет экономить заряд основной батареи и использовать коллиматор только тогда, когда он действительно нужен.

3. MRS (Multiple Reticle System). Такая система обеспечивает стрелку гибкость в применении оптики, поскольку он может самостоятельно включать или выключать любой тип прицельной метки, необходимый для конкретной работы. К примеру, для максимального точного выстрела понадобится запуск точки, а для визуального захвата объекта можно включить дополнительное кольцо. При этом во время переключения между параметрами марки нет необходимости переустанавливать оптику.

Диапазон регулировки у данного коллиматорного прицела составляет ±40МОА.

Разновидности

У модели OpenReflex HS510C есть также разновидность — Holosun Dot Sight CLASSIC HS510C. Этот коллиматор имеет несколько бо́льшие габариты: размеры корпуса — 4,2х9,2х6,9 см, линзы — 2,3х3 см. Но в то же время он имеет меньший вес — 215 г.

Также отличие состоит в диапазоне регулировок — здесь он составляет ±50 MOA.

Во всем остальном эти два устройства одинаковы.

Технические характеристики

Основными техническими параметрами выступают:

• цена щелчка: 0,5 MOA;
• уровни яркости (шт.): 10 — дневного освещения, 2 – с использованием ПНВ;
• материал корпуса: алюминий Т6061-Т6;
• покрытие линз: многослойное;
• тип прицела: открытый;

• параллакс: отсутствует;
• настройка времени отключения: есть;
• элементы питания: литиевая и солнечная батарейки;
• автовключение: есть;
• прицельная метка: круг 65MOA/точка 2MOA/круг с точкой;

• степень защиты: IP67;
• рабочий диапазон температур: от -30° до +60℃;
• температура хранения: от -40° до +70℃;
• цвет метки: красный.

Коллиматорный прицел OpenReflex HS510C — это отличное приспособление как для новичков, так и для профессионалов. Он облегчает процесс прицеливания, имеет компактные размеры, не перекрывающие обзор. У прибора есть несколько типов меток для разных работ, а также два элемента питания, обеспечивающие продолжительную работу.

Прицел оснащен 12 режимами яркости метки, совместим с приборами ночного видения и имеет защиту IP67, благодаря чему его можно использовать в любое время суток и в различных погодных условиях. А за счет функции спящего режима заряд батареи будет расходоваться экономно.

Check out the product here:

Thank you for purchasing a HS510C Reflex Sight from HOLOSUN This open reflex sight features a circle dot reticle, a rugged aluminum housing and a titanium hood. It has Shake Awake Technology and is dual powered by solar & battery Technology. Before operation, please read the User’s Manual carefully.

Model

Objective Lens

All reflex sights have an objective lens at the front of the unit that is positioned off axis and appears to be tilted when looking at the sight. This angle of the front lens allows the light generated by the LED projector inside the unit to be reflected back through the rear lens. The reflected light becomes the «dot’ or aiming reference that the user sees when a green dot sight is switched on.

Features

1. Aim with both Eyes open: quick target acquisition and situational awareness.
2. Advanced LED technology: Up to 20,000 hours battery life for Circle dot or 50,000 hours for dot only.
3. Advanced Super Solar Technology: allows for use even in low light conditions.
4. Parallax free.
5. Multi Recticle System : Dot, Circle & Circle Dot options.
6. Shake Awake sensor.
7.10 DL & 2 NV Compatible Brightness settings.
8. Titanium Frame.
9. Battery tray.
10. Quick Detach Mount.
11. iP67 waterproofrating.

Watch our product review and find out more



Important Notices

1. You must check carefully to make sure your firearm is unloaded before device installation, zeroing or changing the battery in your optic. Ensure all range and firearms safety procedures are followed at all times.
2. Don’t dispose of batteries as household waste. Please use a certified electronic recycling service.

Multiple Reticle System

The default reticle is a 2 MOA dot & 65 MOA circle. Depress the «-» button and hold it down until the reticle changes and then release the button. Repeat theprocess to cycle between the 3 reticle choices.

Battery

1. Fail Safe operation with a dual power supply (solar component and battery). one high quality CR2032 Lithium battery is included with your sight.
2. A high quality battery can power this device for up to 20,000 Hr/dot+circle, or 50,000 Hr/dot only. Caution: The battery is not rechargeable.

Battery Replacement:
a. Remove the battery (fig 3-1)
i. Loosen screws 1.2
ii. Insert the included teardrop shaped tool in the battery tray slot, pry out the tray, and remove the dead battery.

b. Battery installation (Fig 3-2);
i. insert the battery into the battery tray making sure the «-» side faces up and the «+» side faces down.
ii. insert and press the tray into the battery compartment
ill Tighten screws 1.2
Caution: The loss or damage of the seal ring may cause water to leak into the compartment which could damage the product.

     Missing the CR2032 battery?

Installation

1. The mount bracket is adaptable to standard Picatinny rails.
2. With our patented nonlinear cam clamping system, no tools are required for mounting. Push the locking button, lift up handle to loosen the locking bar. To mount the sight on your rail, push the lever down & the locking button will automatically engage. The installation is complete, (see fig 4)

3. Initial installation: When first installing the sight, the clamp may be too tight such that the handle cannot be locked. You must adjust the clamp bolt for a proper fit.

1) There is one Torx socket at the end of clamp adjusting bolt on the side of the mount. (See Fig 5) Before installation, loosen the bolt to loosen the clamp using the included Torx wrench.
2) Open the cam clamp lever. Slide the sight into rail and close the clamp lever, ensuring the sight is on the rail.
3) Tighten the clamp adjusting bolt using the Torx wrench. This will tighten the clamp to the rail to moderate degree. Try to open and close the clamp handle, adjusting the clamp bolt so it is neither too tight nor too loose. Torque should be 5-10 inch/pounds.

      Are you missing proper tools?

Sight Operation

Two operation modes are available: Auto mode and manual mode.

1. Switch on: (see Fig6): Press and release either brightness button («+»or»-«) to turn on the sight.
2. Power off: Press the»+ and»-«buttons simultaneously will turn the power and motion sensor off
3. Operation mode: Two operation modes are available. Auto mode and manual mode.
   1) Auto mode (default) — with solar cell and internal battery two-way power supply: Based upon the ambient lighting level, the sight will switch between battery and solar cell power
   automatically for operation in all lighting conditions.

Auto mode operation:
a) Under auto mode, the brightness of the reticle is automatically adjusted to match ambient lighting
b) The battery will compensate for power if the solar cell cannot drive the reticle alone
c) If lighting is low enough, the sight will automatically switch to the battery. While running on battery, you can adjust the reticle brightness using the ‘+’and «-» buttons to switch between high
and low brightness levels.

2) Manual Mode:
a) Press down the «+»button for 3 seconds to enter into the Manual mode.
b) Brightness adjustment: There are 12 settings for reticle brightness level under manual mode, Using «+» or «-» to increase or decrease the brightness.
c) Switching back to auto mode: A single press of the «+» button for 3 seconds will switch the sight to auto mode.
d) Holding down the «-» button for will cycle between the two reticle choices

4. Sleep time mode:
1) Please note that your green dot will automatically enter into sleep mode after 10 minutes of no movement
2) The sight will instantaneously wake up and turn on with any motion detection to last saved setting.
3) The default sleep timer setting is 10 min, but can be adjusted.
i. Press and hold the «+» button for 10 seconds to enter time adjustment mode. There are 4 options: 10 min, 1h, 12h, or the sleep mode is disabled.
ii. Press and release either «+» or «-» button to set the time. The LED will blink (1=10 min, 2-1h. 3-12h, or 4-disable sleep mode).
ili. Press the «+» and «-» buttons simultaneously to save the time setting and power off the sight.

5. NOTE:

1) Memory function: The sigh will remember the last saved brightness setting when powered on and off.

2) Low battery warning: If the battery voltage is below 2.2Vdc, the reticle will blink slowly.

Zero Setting

1. The sight has been pre zeroed, but some additional adjustment may be necessary as all firearms are unique

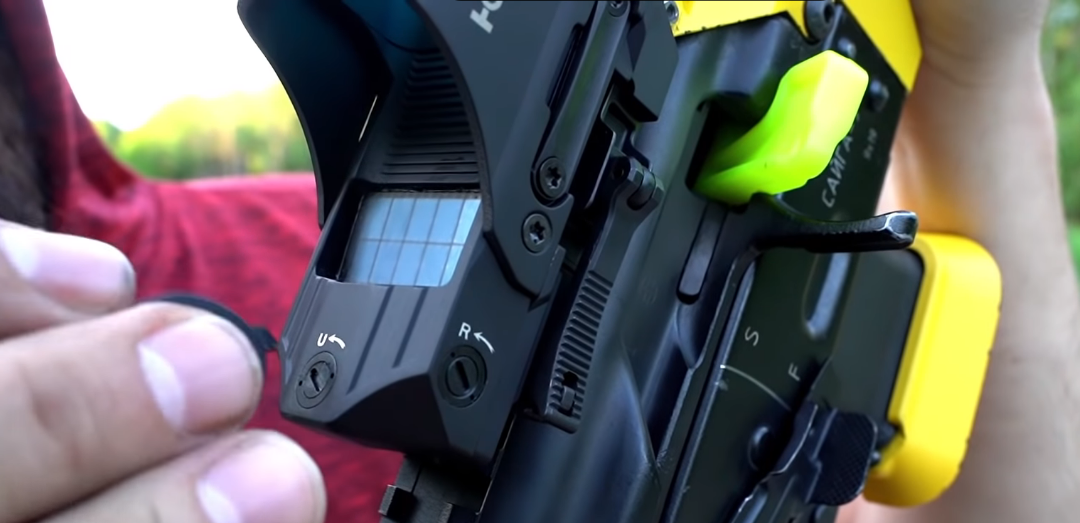

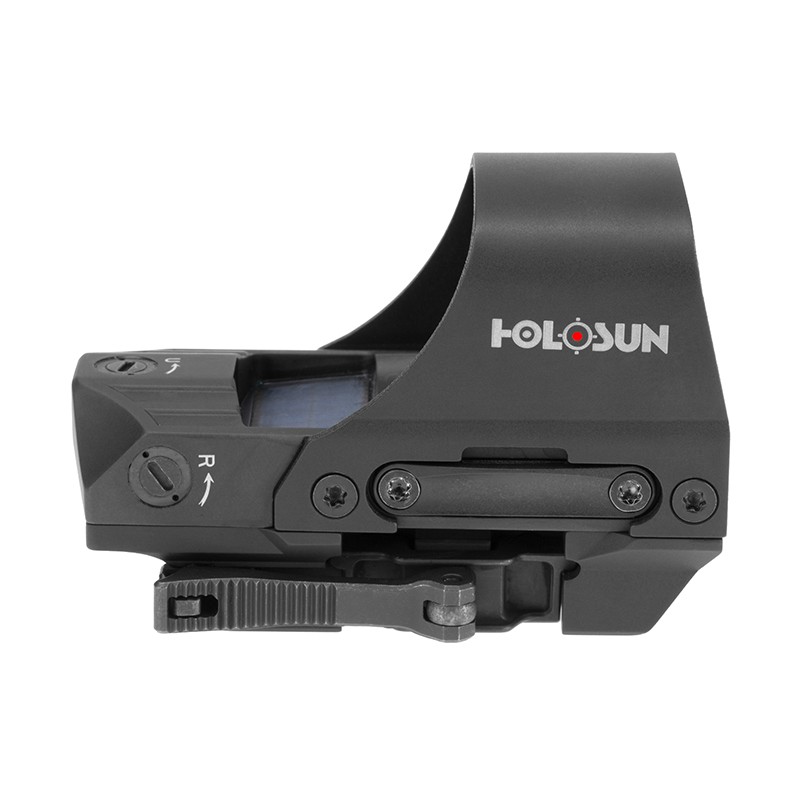

2. The elevation adjustment screw is at top rear end of the sight, the windage adjustment screw is on the left side of the housing. Adjustments can be made by inserting the included wrench into the adjustment screw slots and twisting, (see Fig7),
3. To move the point of impact up or right, twist counter-clockwise. To move the point of impact down or left, twist clockwise. Each click will result in a 1/2 MOA movement.
4. The maximum adjustment range is +40MOA from Center. Caution: Don’t try to over rotate the knobs, if you feel the knobs cannot be rotated further, you are at the adjustment limit.
   Further adjustment may damage the sight. If the required zero range is beyond the limits, consider adding extra spacer between the device and the mount rail to expand the adjusting range limits.

Maintenance & Care

This device is a precision instrument that deserves reasonably cautious care. The following tips are provided to ensure a long product life. The optical lenses are multicoated optical glass.
When cleaning the lenses, blow away any dust on the surface, wet the included microfiber lens cloth with lens cleaner or clean water, then wipe away smudges. Avoid touching the glass surface
with dry cloth or tissue paper. Do not use organic solvents such as alcohol or acetone. No special maintenance is needed for the housing surface. Do not try to dismantle the device as the internal
parts are specially cleaned and sealed and with an anti-fog treatment. Any such attempt will void the warranty.

             Want to clean your red dot sight?

Limited Warranty

We provide a limited lifetime warranty from the date of purchase on parts and workmanship to the priginal purchaser. At our sole discretion, we will repair or replace products found to be defective under normal use without charge, excluding any delivery costs, which will be born by purchaser. We will not be liable for incidental, consequential, or special damages arising out for in
any connection with the use or performance of this product. This warranty is void if the product has been misused, modified, neglected, or disassembled prior to its return. Please refer to
www.holosun.com documentation for current and complete warranty information and other conditions.
