16/24-х портовый 100М PoE-коммутатор для передачи на большие расстояния  –  Краткое руководство пользователя

8

LINK/ACT

Горит

Соответствующий порт подключен.

Мигает

Соответствующий порт выполняет передачу данных.

Не горит

Соответствующий  порт  не  подключен  или  подключен
неправильно.

PoE

Горит

Коммутатор

обеспечивает

нормальную

подачу

электропитания/

Не горит

Коммутатор  отключен  или  передача  электропитания
прервана.

PoE-MAX

Горит/Мигает

Выходная  мощность  коммутатора  подходит  к  тревожному
значению.

При

подключении

большего

количества

устройств, источник питания может выйти из строя.

Не горит

Коммутатор

обеспечивает

нормальную

подачу

электропитания.

DIP-переключатель

DIP-переключатель  имеет  следующие  режимы  работы:  стандартный  режим,  расширенный  режим  и
режим агрегации.

Таблица 1-3 Режимы DIP-переключателя

Режим

Описание

STANDARD («Стандартный»)

Соответствующий  порт  поддерживает  передачу  по  сети  на
расстояние до100м, а скорость передачи составляет 100Мб/с.

EXTEND («Расширенный»)
DS-S1816P (B): EXTEND (9-16)
DS-S2624P (B): EXTEND (17-24)

9-16 портов PoE-коммутатора серии DS-S1816P (B) и 17-24 порта
PoE-коммутатора  серии  DS-S2624P  (B)  поддерживают  передачу
по сети на расстояние до 250м, а скорость передачи составляет
10Мб/ с.

AGGREGATION  («Агрегация»)
(G1-G2)

На соответствующем порте включен режим агрегации, а скорость
передачи  составляет  1000Мб/  с.  Агрегация  подразумевает
объединение  двух  физических  портов  в  логическую  группу  с
пропускной способностью 2Гб.

PoE порты

PoE 100Mб/c порты подключаются к другим PoE-устройствам с помощью сетевого кабеля.

Убедитесь,  что  устройства,  питаемые  через  PoE-порт,  являются  пожаробезопасными,

поскольку данные коммутаторы не соответствуют стандарту ограниченного источника питания (LPS).


1000Мб/с комбо-порты

⚫  При  подключении  к  сетевому  кабелю  1000Mб/с  комбо-порт  становится  PoE  портом.  При

подключении к оптическому модулю и оптоволоконному кабелю 1000Mб/с комбо-порт становится
оптоволоконным интерфейсом.

⚫  При одновременном подключении к сетевому кабелю и оптоволокну данный порт будет работать

как оптоволоконный интерфейс.

7

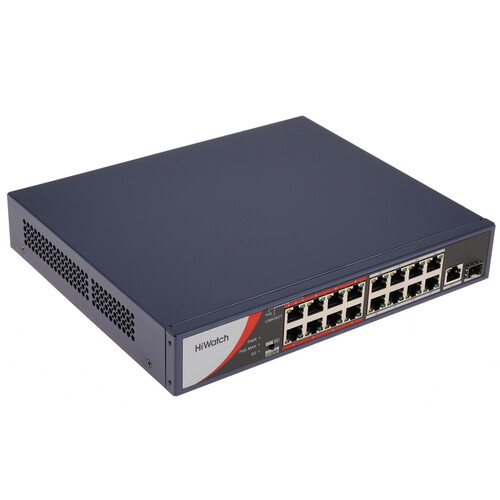

Неуправляемый PoE-коммутатор HiWatch DS-S1816P (B) укомплектован 16 FE-портами RJ-45 с поддержкой PoE, GE-портом RJ-45 для подключения к сети по витой паре и SFP-портом — по оптоволоконному кабелю. Предусмотрено приоритетное распределение РоЕ для портов 1 ~ 8. Общий бюджет РоЕ — 135 Вт. В режиме Extend PoE дальность трансляции на скорости 10 Мбит/с по витой паре достигает 250 м (для портов 9 ~ 16).

Характеристики:

Пропускная способность матрицы — 7.2 Гбит/с.
Объем таблицы MAC-адресов — 8К.
Скорость перенаправления пакетов — 5.36 Mpps.
DS-S1816P (B) поддерживает сетевые протоколы IEEE 802.3, 802.3u, 802.3x, 802.3at, 802.3af. Метод передачи данных — с промежуточным хранением: проверкой данных, выбором порта и пересылкой проверенного кадра.

Коммутатор оснащен светодиодными индикаторами Link/Act, PoE и питания. Предусмотрена защита от перенапряжения 6 кВ, от неправильного подключения. Интервал рабочих температур — 0 °C… +40 °C. Питание — AC 100 ~ 240 В, 250 Вт. Размер — 440×285×43 мм. Масса — 3.72 кг.

HiWatch DS-S1816P (B)

Общие

Сеть

Питание

Функции
