[vc_row][vc_column][vc_column_text text_larger=»no»]В этом обзоре рассмотрим мой любимый осциллограф Hantek DSO5102P, DSO5202P

В свои школьные годы никакого осциллографа у меня не было, приходилось пользоваться мультиметром. Потом, когда я был на первом курсе университета дедушка мне подкинул советский осциллограф — такой кирпичик С1-101.

Выглядело это чудо техники так.

Отличный аппарат для своего времени. Но тогда у меня не было своей комнаты и в распоряжении был небольшой стол, на котором еле-еле размещались пару тетрадок и маленький нетбук. Паяльная станция лежала вообще на полу, что же говорить об осциллографе. В итоге перешел я на цифровое оборудование, купил карманный осциллограф DSO201 NANO. Отдал за него три стипендии, чуть не разорился. 😀

Что про него можно было сказать? Для своей цены и своих размеров — отрабатывал он свои деньги на все сто. Правда, управление было жутко неудобным. Однако я вместе с ним собрал и отладил первую схему на заказ. Это была система управления для аквариумов. Но шли годы и захотелось чего-то посерьезнее и поудобнее.

И вот выбор остановился на двух вариантах. Первый —  Hantek 6022BE с полосой пропускания 20 МГц и второй — Hantek DSO5102P с полосой пропускания 100 МГц. Первый был в разы дешевле, но у него не было своего экрана. Вспомнив, насколько глючное ПО было у такой приставки у нас в школе я решил, что пускай лучше будет отдельное устройство сразу с нормальным управлением и точно без глюков.

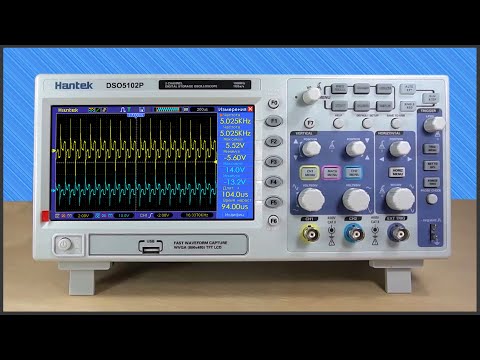

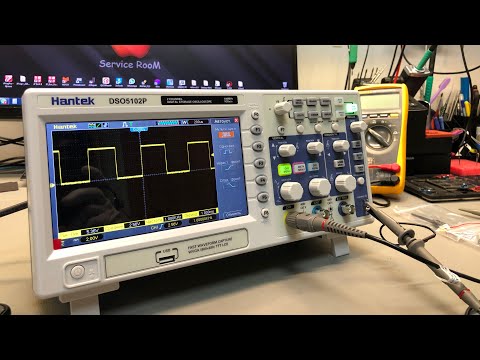

Поэтому свой выбор я остановил на осциллографе Hantek DSO5102P. Заказал, получил. Так выглядит устройство.

Большой хороший экран 7 дюймов, 800 x 480 точек, 2 канала с полосой пропускания 100 МГц. Наконец-то физические кнопки для изменения масштаба по напряжению и по времени. Память 40К. Диапазон времени от 4 нс/деление до 40с/деление. Входная чувствтительность от 2 мВ/деление до 5В деление. Вертикальное разрешение — 8 бит. Входной импеданс — 1М. Вес 2 кг.

По началу у многих могут разбежаться глаза от количества настроек, особенно у людей, которые не слишком глубоко знают электронику. Но давайте пробежимся по основным функциям.

Небольшая инструкция по использованию осциллографа Hantek DSO5102P DSO5202P.

Включаем устройство путем нажатия хардварной кнопки в левом нижнем углу устройства.

Включили, отлично. Теперь видим, что устройство улавливает какие-то шумы и осциллограмма немного изменяется с течением времени. Для более подробного ее изучения нажимаете на кнопку RUN/STOP в правом верхнем углу. Устройство прекратит запись сигнала и вы спокойно можете выполнить свое исследование. Продолжить запись можно путем нажатия на эту же кнопку. Так, отлично. Теперь давайте откалибруем наш прибор, а точнее его щупы. В комплекте их два. Включать запись с первого и второго можно путем нажатия на кнопки CH1 MENU и CH2 MENU соотвественно.

О том, что запись включена вы поймете, так как на мониторе осциллограмы с каждого канала подсвечиваются разными цветами, плюс об этом нам сообщает световая индикация на кнопках. Настроим пока первый щуп. Для этого подключим его к двум контактам в правом нижнем углу. На эти контакты постоянно подается 5-Вольтовый меандр с частотой 1 кГц. Подключили и получили какую-то непотребщину.

Исправить это можно двумя путями. Оба способа очень простые. Но давайте же выберем прямо самый простой :). Нажмем на кнопку AUTO SET, которая находится справа вверху на панели. Устройство само сделает все так, чтобы осциллограмма была удобочитаемой.

Внизу, кстати, отображается основная информация о сигнале. Слева направо. Напряжение от самого низкого до самого высокого в сигнале, то есть от нижнего пика до самого высокого, далее — среднее значение, частота и период.

Так, давайте теперь выберем способ посложнее и сами научимся отображать осциллограмму так, как нам удобно. Для начала нам хватит четыре «крутилки».

Как видим, панель состоит из двух частей: VERTICAL и HORIZONTAL. Ну, соответственно первая крутилка — это POSITION. Благодаря ей вы можете пододвинуть график чуть ниже или выже. Крутилка VOLTS/DIV позволяет изменять масштаб по напряжению. Благодаря этому график у нас становится либо более вытянутым, либо приплюснутым.

Перейдем на панель HORIZONTAL. Верхняя крутилка позволяет нам перемещаться по осциллограмме влево и вправо. Соответственно, SEC/DIV сжимает по горизонтали осциллограмму.

Если Вам показалось, что что-то накрутили и сбили настройки — не переживайте. Есть кнопка DEFAULT SETUP, она вернет все настройки в первоначальное состояние.

Так, теперь у нас есть самые основные знания, поэтому давайте увеличим масштаб осциллограммы. И что мы видим.

А меандр то — не совсем и меандр. Это произошло из-за того, что нужно настроить компенсацию щупов. Простыми словами — на щупе нужно покрутить вот такой винтик.

На самом деле, это конденсатор с переменной емкостью. Отлично. Теперь можно работать.

Также в осциллографе есть отличная функция Measurement — покажет основные свойства сигнала: среднее напряжение, максимальное и минимальное напряжения, период, частоту. Также есть настройка триггера: можно ловить сигнал по возрастающему фронту, спадающему и т.д.

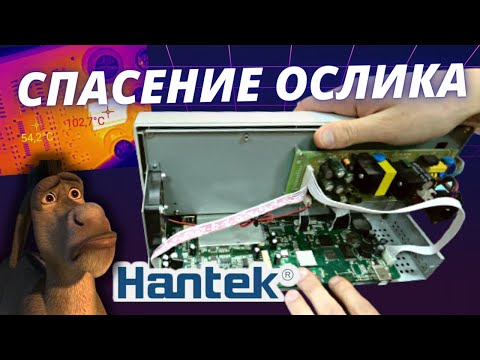

Hantek DSO5102P прошивка и доработка (firmware)

Ну и самое приятное. Да, этот осциллограф можно разогнать до 200 МГц. UPD (Можно было раньше — как сейчас, не знаю). Для людей, которые в теме это не составит проблем. Хотя я считал себя человеком в теме, но первоначально неправильно подключил осциллограф к компу и в итоге спалил себе USB-порт.

Основная идея какая: разбираем осциллограф, коннектимся по UART к нему. Осциллограф, кстати, работает на busybox. Дальше через терминал меняем конфигурационные файлы и получаем DSO5202P, вместо DSO5102P.

Где купить осциллограф Hantek DSO5102P (DSO5202P)

Я перепробовал несколько продавцов на алике. Некоторые из них присылали осциллографы с плохо работающей индикацией. Да, была плохая пайка светодиодов на панели, приходилось исправлять. Но вот с этим продавцом проблем пока не было, не экономьте пару долларов, это того не стоит, поверьте 🙂 Хотя в теории производитель один. Ну если что, надимайте на кнопку «КУПИТЬ» и вас сразу перебросит на нужного продаваца на алиэкспресс.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][woodmart_products post_type=»ids» layout=»list» items_per_page=»2″ element_title=»Купить осциллограф в России DSO5102P DSO5202P (быстрая доставка, надежный продавец)» include=»796, 3704″ sale_countdown=»0″ stock_progress_bar=»0″ highlighted_products=»0″ products_bordered_grid=»0″ lazy_loading=»yes»][/vc_column][/vc_row][vc_row][vc_column][vc_column_text text_larger=»no»]

Памятка: полоса пропускания

Друзья, также не забывайте — осциллограф с полосой пропускания 100 МГц не покажет Вам меандр с частотой 100 МГц. Дело в том, что несколько веков назад Фурье доказал, что всякую конечную периодическую функцию, получающую одинаковые значения через равные промежутки времени можно разложить в ряд синусоидальных функций. Причем, чем больше число гармоник, тем ближе к идеальной форма сигнала. Но беда в том, что большая часть из этих гармоник будет иметь частоту выше 100 МГц и они будут безжалостно гаситься. Поэтому на экране Вы будете видеть немного «сглаженный» меандр.

Поэтому, как видите, весь наш мир не идеален и я просто уверен, что некоторые перфекционисты будут искать еще большие полосы пропускания из-за абзаца сверху. Остановитесь!) Для большинства случаев полосы пропускания 100-200 МГц хватает вполне, а с ростом полосы пропускания стоимость осциллографов будет расти по экспоненте.[/vc_column_text][/vc_column][/vc_row]

Ты должен делать добро из зла, потому что его больше не из чего делать. Уоренн Роберт Пенн.

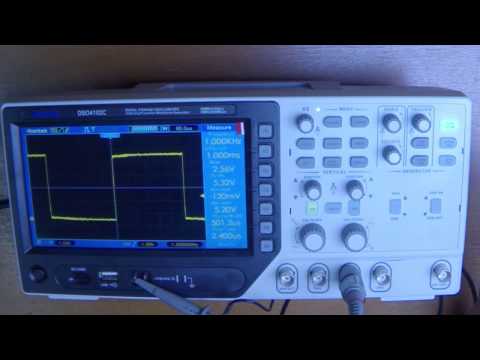

Осциллограф/генератор сигналов Hantek DSO4102C. Часть 1.

Введение.
Порядок работы. Основные органы управления.

Осциллограф включается кнопкой на передней панели. Кнопка с фиксацией, и нажать её надо довольно глубоко. Первое время я не доводил нажатие до конца, и она отщёлкивалась, в результате прибор начинал загружаться, и тут же выключался. Не сказать, что это страшно неудобно, но надо приноровиться. После включения прибор готов к работе спустя несколько секунд, после того, как покажет заставку. Экран у прибора не сенсорный, всё управление ведётся с помощью кнопок и энкодеров.

Для управления настройками развёртки, масштаба и триггера есть отдельные группы кнопок и энкодеров. Все остальные настройки сгруппированы по темам, каждая группа вызывается своей кнопкой. Внутри вызванного меню входить в пункты можно с помощью кнопок F1-F6, расположенными справа от экрана. Нажимая на кнопку, находящуюся напротив нужного пункта попадаем в него. В некоторых местах используется энкодер V0.
Рис.1. Органы управления прибора.

Рисунок взят из официального мануала.
Измерения.
Раздел вызывается нажатием на кнопку Measure. Показывает основные параметры наблюдаемого сигнала, а именно: Частота Период Среднее значение Амплитуда Минимальное и максимальное значение Ширина импульса Время нарастания.
Нажатием на кнопку F6 можно изменить порядок отображения параметров, или отключить показ некоторых из них, а также перейти на другой канал в качестве источника.

Накопление.
Режим эквивалентного времени позволяет улучшить полосу пропускания на имеющейся частоте сэмплирования, но требует большего постоянства сигнала, иначе будут возникать артефакты. Смысл в том, что осциллограф многократно записывает только часть сигнала по нескольким событиям триггера, после чего реконструирует форму. Метод хорош для построения сигналов высокой частоты, но не подходит для поиска случайных событий. Подробнее можно почитать тут.

Режим поиска случайных событий (Peak) помогает ловить редкие всплески. В этом режиме увеличивается время отображения прежних значений. Что характерно, часть этих настроек находится в другом меню, что неудобно. Режим усреднения подходит для уменьшения шумов на постоянной форме сигнала. Количество осциллограмм для усреднения можно выбирать в широком диапазоне, от 4 до 128. Для того, чтобы избавиться от собственного шума АЦП прибора достаточно усреднению по 4 записям.
Настройки самого осциллографа.

Кнопка Utility вызывает меню настроек самого прибора. Меню довольно большое, на три страницы. Не буду подробно описывать, если что-то интересует конкретное — пишите в комментариях, я дополню обзор.
Курсорные измерения.
Раздел позволяет перемещать по экрану вертикальные и/или горизонтальные линии (курсоры), и измерять расстояние между ними. Можно перемещать начальный и конечный курсор по отдельности, а можно все вместе. Последнее удобно для, например, измерения ширины разных импульсов.

Настраивается расстояние между курсорами на первом импульсе, а потом оба перемещаются по экрану для наложения на следующие импульсы. Перемещение осуществляется энкодером V0.
