Стенка Нэнси — 1 фабрики Горизонт отличается своей универсальностью, т.е её можно собрать как в левом, так и в правом исполнении. Предлагаем вашему вниманию подробную инструкция по сборке гостиной. Схема сборки с фото и для удобства с текстом.

Сборка платяного шкафа

1. При самостоятельной сборке гостиной, рекомендуем её осуществлять двум людям, которые знают чем отличается молоток от отвёртки. Перед сборкой изделия необходимо освободить место установки от старой мебели. Это необходимо не только для последующего размещения на нём стенки, но и для удобства сборки. Предварительно изучив настоящее руководство.

На первом этапе вскрываем заводскую упаковку и прикрепляем на боковины шкафов, по намеченным местам и отверстиям всю необходимую фурнитуру, согласно рисунку под номером 4.

2. Сборка комплекта производится на полу, задней стороной вниз. Для этого сначала определяемся со стороной расположения платяного шкафа. В зависимости от выбранного варианта, на боковинах шкафа N6,7 показанные на рис.4 отверстия рассверливаем до конца. На этом этапе к боковинам крепим эксцентрики и ответные планки петель, используя при этом евровинты, размером 6,3х10,5 мм.

3. Боковины 6 и 7 соединяем полками N16, используя для этого эксцентрики с ответными стяжками.

4. Пол и потолок N10 одинаковые по размеру. Прикрепляем их к боковинам N 6 и 7. Для этого используем евровинты размером 7х70 мм.

5. Для установки заднего ДВП — задней стенки под номерами 29, 30, 32, собранный шкаф переворачиваем лицом вниз. После этого замеряем и проверяем стороны по диагонали — они должны быть ровными!!! Между задними оргалитами N32 устанавливаем соединительную планку N-34. После проверки правильного расположения оргалита по задней стенке, прибиваем ДВП гвоздиками, подложив под них изначально пластмассовые шайбочки.

6. К нижнему дну N10 прикрепляем ножки, для этого использую саморезы размером 4х30 мм.
7. На следующем этапе ставим шкаф стоя. На фасады N22 и N23 устанавливаем петли, используя саморезы размером 4х16 мм. На дверки также устанавливаем ручки. Для этого предварительно досверливаем насквозь отверстия под ручки. Используем сверло, диаметром 4,5-5 мм. Крепим ручки шурупами. Подвешиваем фасады на собранный каркас шкафа. Устанавливаем штангу.

Шкаф готов.

Инструкция по сборке левосторонней тумбы

Сборка тумбочки производится горизонтально, задней стороной к полу. После определения стороны исполнения, на полке N8 досверливаем отверстия до сквозных. Рисунок под номером 6. На эту крышку в глухие отверстия устанавливаем металлические эксцентрики.

При монтаже гостиной в правом исполнении, сборка тумбы производится в зеркальном порядке.

Сборка выдвижного ящика

1. Боковины выдвижного ящичка N20 крепим к задникам, используя для этого евровинты.

2. Собранный каркас ящика переворачиваем отламинированной стороной вниз и крепим оргалит N28, используя для этого молоток и гвозди.

3. Просверливаем глухие отверстия под ручки насквозь, для этого используем сверло, диаметром 4,5-5 мм. Крепим ручки шурупами.

4. Передний фасад ящичка N26? прикрепляем стяжкой к боковинам ящичка N20.

5. К бокам ящичка N20 прикручиваем направляющие длиной 40 см, используя для этого саморезы 4х16 мм.

Сборка стеллажа

1. К бокам N4 шкафчика крепим ответные планки от накладных петель, используя евровинты размером 6,3х10,5 мм. На следующем этапе к бока N 3,4 соединяем между собой полками N 15 и 12, используя для этого евровинты, размером 7х50 мм.

2. На боковине N5, просверливаем насквозь глухие отверстия. Для этой цели используем сверло, диаметром 4,5-5 мм до сквозных диаметром 7мм. Отверстия делаем в боковине, в зависимости от исполнения гостиной — правого или левого. Отверстия N2,3 — для левого, отверстия N1, — для правого. Смотри рисунок 7.

3. В глухие отверстия на полке N14 устанавливаем металлические эксцентрики. Скрепляем боковину N1 с полкой N14, используя для этого стяжные эксцентрики. К бокам шкафчика N2 устанавливаем направляющие длиной 40 см, используя для этого саморезы 6,3х10,5мм.

4. Бок шкафа N5 и крышку N8 соединяем подготовленной конструкцией, используя евровинты 7х50 мм. Смотри рисунок 8. Бок N1 соединяем с крышкой N8, бок N5 соединяем с полкой N14, также использую евро винты 7х50х мм.

5. Крышу N6 скрепляем с боками N3,4,5. Используя также евровинты размером 7х50мм.

6. Крышку N8 скрепляем с боками N2. Для этого используем металлические эксцентрики. Крышку N9 скрепляем с боками N2 с помощью евровинтов 7х50мм. На дно N9 устанавливаем ножки, использую саморезы 4х30 мм.

7. То что у нас получилось ставим вертикально на пол. Для крепежа заднего оргалита N18,31,32 выравниваем диагональ по двум сторонам. После выравнивания прибиваем к шкафу оргалит, используя для этого молоток, гвозди и пластмассовые шайбочки.

8. Планочки N27 прикрепляем к полкам N13. Для этого используем пластмассовые уголки и саморезы 4х16 мм. Полки N13 и задник N17 соединяем между собой евровинтами 7х50 мм.

9. Сложенное из деталей N13,17,27 соединяем с боками N7 и 5. Для этого используем евровинты 7х50хмм. Смотри рисунок 9.

10. Собираем и вставляем выдвижные ящички.

11. Полку N14 соединяем с боком N7/ Используем для этого евровинты 7х50мм.

12. Полки из стекла устанавливаем по стеклодержатели, выполненные в П-образном стиле.

13. Для сборки витринного фасада в глухие отверстия в элементы N25 и N37 вставляем втулочки, предназначенные для стекла. После этого саморезами 4х16 мм крепим стекло N36 к деталям как показано на рисунке номер 10. На собранный витражный фасад крепим петли, саморезами 4х16 мм. На фасады устанавливаем ручки. Для этого предварительно досверливаем насквозь отверстия под ручки. Используем сверло, диаметром 4,5-5 мм. Крепим ручки шурупами и вешаем стеклянный фасад на каркас стеллажа.

14. На фасад N24 прикрепляем петли саморезами 4х16 мм. Для установки ручки на фасад предварительно досверливаем насквозь глухие отверстия под ручки. Используем сверло, диаметром 4,5-5 мм. Крепим ручки шурупами. Вешаем дверка N24.

Вот и всё!!! Надеемся наша инструкция по сборке гостиной Ненси 1 вам помогла.

С подробной инструкцией по эксплуатации и уходу за мебелью вы можете ознакомиться здесь (откроется в новой вкладке).

При использовании данной инструкции на сторонних ресурсах, ссылка на наш сайт обязательна!

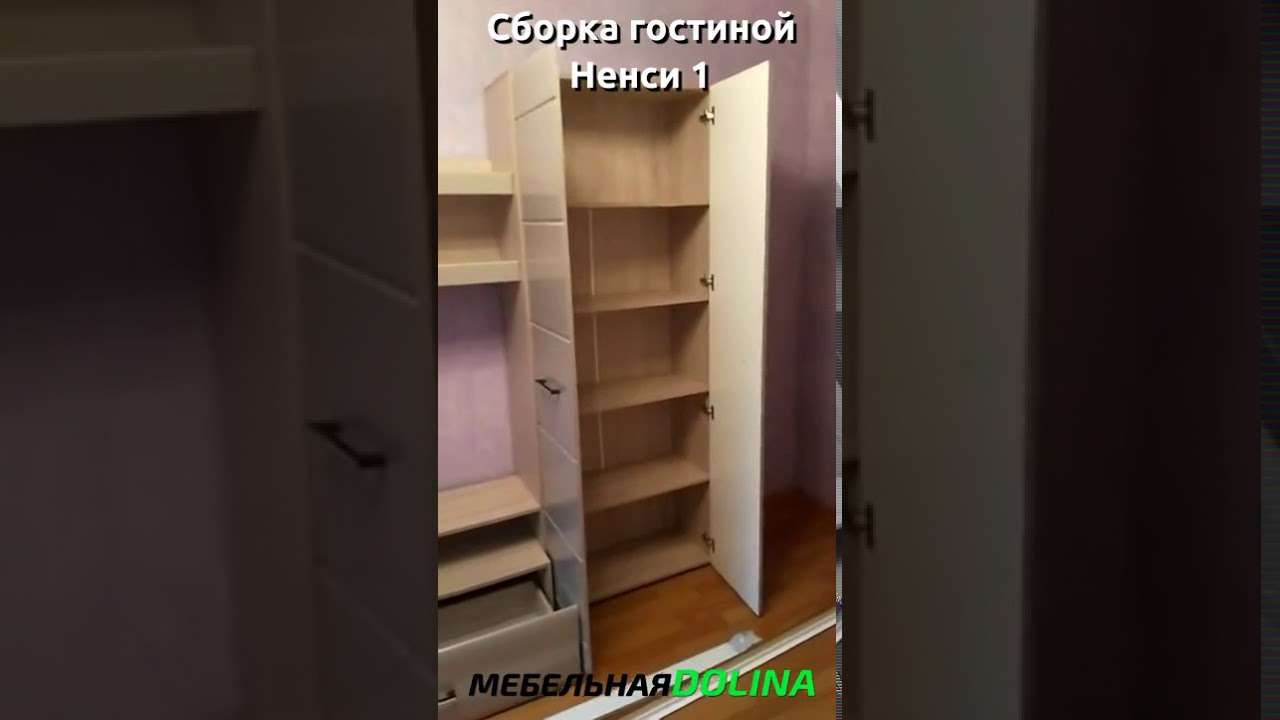

Видео о сборке стенки «Ненси» 1 (Код: 168891) Гостиная Ненси-1 – это апофеоз лаконичности в деталях и цвете: строгость линий, сдержанность в цветовой гамме, минимализм в декоре. Между тем в комплекте предусмотрен набор самых необходимых полок и шкафов: для платья, белья, посуды, книг и прочих мелочей. Для современных плоских мониторов или телевизоров предусмотрена вместительная ниша. Композиция гарнитура для гостиной Ненси-1 имеет асимметричное решение, которое позволяет оставить достаточно воздуха для того, чтобы не создавалось впечатление нагромождения вещей. ↓ Ссылка на товар ↓
