Гидропневматическая промывка системы отопления инструкция

Жизнь в частном доме на лоне природы невозможна без качественной и надежной отопительной системы. Но система автономного отопления в частном доме – это сложное инженерное сооружение, которое требуется регулярного технологического обслуживания. В том случае, если к такому оборудованию не проявляется должного внимания – она начинает засоряться. Связано это прежде всего с тем, что технологические жидкости, используемые в трубопроводах отопительных систем несут в себе множество присадок. При постоянном течении воды они осаждаются на стенках труб и внутренних поверхностях различных устройств отопительной системы. Все это замедляет нормальное движение теплоносителя, а отколовшиеся участки наслоений накипи и осадков могут закупоривать систему или вызывать поломки циркулирующих насосов. Для предотвращения аварийных ситуаций над системой отопления проводятся регламентные работы, одной из которых является гидропневматическая промывка.

Процесс гидропневматической промывки системы отопления

Содержание

Почему регулярное обслуживание просто необходимо?
Диагностика системы отопления
- Как проводится гидропневматическая промывка и какое оборудование необходимо?
Способы гидропневматической промывки
- Проточный способ промывки
- Промывка с заполнением системы отопления
Как проводят опрессовку?
- Обучающее видео: Гидропневматическая промывка системы отопления жилого многоквартирного дома

Почему регулярное обслуживание просто необходимо?

Помимо возникновения аварийных ситуаций – накопление накипи в трубопроводной отопительной системы также резко снижает ее эффективность. Так, всего лишь миллиметр накипи на внутренней поверхности радиатора отопления снижает его теплоотдачу на 15 процентов. Соответственно, для достижения в доме нормальной температуры, вам придется повышать мощность работы котла, а следовательно увеличивать расходы на топливо. Для того, чтобы не нести лишние затраты вам необходимо проводить очистку системы.

Накапливаемая накипь на внутренних поверхностях системы имеет гораздо более низкую теплопроводность, чем обычные металл, используемый для изготовления труб. Накипь по сути является теплоизолятором – показатель теплопроводности у нее в 40 раз меньше, чем у металла. Даже тонкий слой накипи сводит эффективность работы отопительной системы к минимальным значениям. Более того, накипь вступает в активное взаимодействие с металлом труб, что приводит к повышенной коррозии, и даже к образованию свищей.

До промывки и после

Для того, чтобы повысить качество работы отопительной системы не обязательно ждать аварийных ситуаций. Такие работы необходимо проводить регулярно, обычно не реже одного раза в год.

Диагностика системы отопления

Чтобы выявить необходимость проведения гидропневматической промывки отопительной системы – необходимо провести первоначальную диагностику. Ее можно осуществлять в бытовых условиях, не прибегая к услугам дорогостоящих специалистов. Именно исходя из результатов диагностики необходимо решать вопрос о проведении промывки. Кроме, того, после проведения регламентного обслуживания отопительную систему нежно подвергнуть антикоррозийной обработке – это надежно защитит стенки трубопроводов на следующий эксплуатационный период.

Итак, основными признаками того, что ваша отопительная система нуждается в гидропневматической промывке являются следующие признаки:

Ваш нагревательный котел издает необычные звуки, которые вы не слышали раньше,
Время разогрева системы до рабочего состояния значительно увеличивается.
Одним из основных признаков является неравномерность нагрева элементов отопительной системы. Так, если трубопроводная система на ощупь горячая, а радиаторы значительно холоднее – необходимо срочно проводить промывку.
Косвенным признаком засорения системы отопления является увеличение расхода энергоносителей при достижении той же температуры и при аналогичной погоде на улице.

Как проводится гидропневматическая промывка и какое оборудование необходимо?

Основная суть гидропеневматической промывки отопительной системы – это прочистка трубопроводной системы и радиаторов отопления напором сжатого воздуха. При этом в системе остается теплоноситель, то есть вода. Начало этого процесса резко увеличивает скорость движения жидкости в системе, а сжатый воздух придает воде повышенную турбулентность, то есть неравномерность движения и образование завихрений. От воздействия смеси воздуха и воды накипь и отложения, образовавшиеся на внутренней поверхности системы разрыхляются, увлекаются водно-воздушным потоком и выводятся из труб и радиаторов в точку сброса.

компрессор

Точкой сброса взрыхленных отложений при данном виде промывки служит патрубок спуска, либо специализированный кран. В случае отсутствия данных элементов в отопительной системе – перед началом прочистки их необходимо врезать.

В том случае, если в отопительной системе с жидким теплоносителем имеется элеватор – перед началом промывки он во избежание повреждений демонтируется.

Воздух в отопительную систему для создания мощного водно-воздушного потока с завихрениями подается от компрессора. Это устройство должно на выходе показывать давление в 0,6 МПа. В целях недопущения попадания воды из системы в компрессорный ресивер – в месте соединения его с трубопроводной системой устанавливается обратный клапан.

Хороший компрессор с мощной и равномерной подачей воздуха подает в трубопроводы водно-воздушную смесь, которая разрыхляет и сбивает отложения накипи внутри труб. Компрессор должен работать в равномерном импульсном режиме, создавая не просто постоянный поток воздуха, а серию воздушно-водяных толчков. Именно так и образуются разрыхляющие накипь завихрения.

Разумным решением будет использование компрессора, который может добавлять в поток воздуха дезинфицирующие и чистящие средства. Кроме того, такое устройство должно быть защищено от самопроизвольного выключения, быть достаточно компактным и, желательно, иметь сигнализацию об уровне расходуемой промывочной жидкости и показываемых параметрах давления.

Способы гидропневматической промывки

Даже если у вас есть необходимое оборудование, вам все-равно нужно учитывать индивидуальные особенности системы отопления. Выбранный способ зависит от многих факторов, в том числе и от таких:

многоквартирный ли это дом или частный сектор;
сколько этажей у дома;
какая жидкость использовалась в качестве теплоносителя;
как давно проводилось обслуживание или прочистка;
из какого материала выполнены трубы;
в каком году монтировалась система.

В зависимости от всех этих факторов специалист должен сделать вывод о необходимости выбора того или иного способа промывки.

Проточный способ промывки

Такой метод очистки трубопроводов отопительной системы от шлаков заключается в следующих этапах:

Систему отопления необходимо полностью заполнить водой, оставив открытым вентиль воздухозаборника.

После заполнения системы вентиль необходимо плотно закрыть

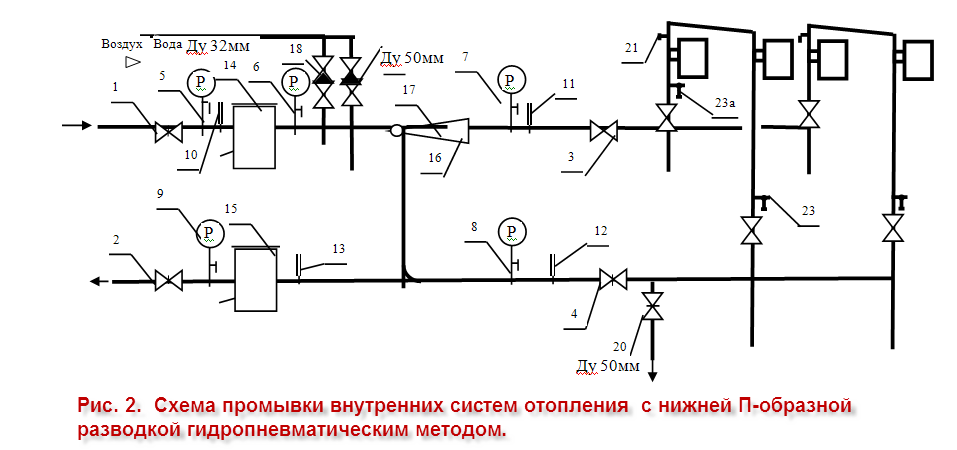

Схема гидропневматической промывки

В систему подается поток сжатого воздуха, одновременно открывается патрубок спуска

До появления из спускного патрубка чистой воды в систему продолжает подаваться водно-воздушная смесь. Обратите внимание, что объем промывочной смесь может быть довольно большим, так что заранее позаботьтесь о месте слива отработанной жидкости.

Промывка с заполнением системы отопления

В этом случае необходимо провести следующие последовательные операции:

Заполнить отопительную систему водой при закрытых вентилях.
Через входной патрубок при закрытом выпускном патрубке в течении 5-1 минут подается сжатый воздух.
После прекращения подачи воздушного потока открывается выходной патрубок и водно-воздушная смесь с сорванной накипью сливается из системы.

Учтите, что объем подаваемой водно-воздушной смеси рассчитывается индивидуально для каждой отопительной системы в зависимости от ее объема. В противном случае, при неграмотном расчете вы можете получить не чистые, а разорванные трубы.

Как проводят опрессовку?

После проведения гидропневматической промывки, да и вообще перед каждым отопительным сезоном в автономной системе отопления нужно проводить проверку герметичности и осуществлять регламентные работы по повышению герметичности соединений трубопроводов. День за днем соединения вашей отопительной системы изнашиваются и для того, чтобы не получить аварии с прорывом в холодное время года сани, то есть герметичность труб необходимо готовить заблаговременно. Эта операция называется опрессовка.

опрессовка радиатора отопления

Отметим, что в крайнем случае опрессовку можно производить и во время отопительного сезонов, обычно такая операция выполняется после аварий на трубопроводах. Кроме того, опрессовка и контроль состояния соединений трубопроводов проводиться и при первом запуске системы после ее монтажа.

Процесс производства опрессовки соединений трубопроводов отопительной системы состоит из следующих этапов:

Медленно наполните систему холодной водой. Учтите, что давление в системе нужно повышать постепенно, не скачками. Уровень давления жидкости в системе контролируется с помощью манометра. При достижении рабочего показателя давления системы она остается под давлением примерно на полчаса. За это время вы можете произвести визуальный контроль состояния трубопроводов и их соединений, убедиться, ч там нет не только течи, но и даже малейшего подтекания воды. Самым простым способом контроля просачивающейся влаги станет размещения под местами соединений кусков туалетной бумаги или салфеток, на которых явно будут видны капли воды ил

Кроме того, состояние системы контролируется и по показаниям манометра. Делается это потому, что трубопроводы могут давать течь и в местах, недоступных визуальному контролю. При отсутствии снижения давления по манометру и визуальных признаком повреждения труб и системы можно приступать к ее эксплуатации. Для дополнительно уверенности давление в систему можно повысить на 10-15 процентов выше расчетного.

Обучающее видео: Гидропневматическая промывка системы отопления жилого многоквартирного дома

Источник

МИНИСТЕРСТВО

ЭНЕРГЕТИКИ И ЭЛЕКТРОФИКАЦИИ СССР

ГЛАВНОЕ
НАУЧНО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ЭНЕРГЕТИКИ И ЭЛЕКТРОФИКАЦИИ

МЕТОДИЧЕСКИЕ
УКАЗАНИЯ
ПО ГИДРОПНЕВМАТИЧЕСКОЙ
ПРОМЫВКЕ ВОДЯНЫХ
ТЕПЛОВЫХ СЕТЕЙ

РД 34.20.327-87

СОЮЗТЕХЭНЕРГО

СЛУЖБА ПЕРЕДОВОГО
ОПЫТА ПО «СОЮЗТЕХЭНЕРГО»

Москва 1989

РАЗРАБОТАНО Московским головным предприятием
Производственного объединения по наладке, совершенствованию технологии и
эксплуатации электростанций и сетей «Союзтехэнерго»

ИСПОЛНИТЕЛЬ И.В. ВОРОНЦОВА (ПО «Союзтехэнерго»)

УТВЕРЖДЕНО Главным научно-техническим управлением
энергетики и электрификации 21.10.87 г.

Заместитель начальника А.П.
БЕРСЕНЕВ

МЕТОДИЧЕСКИЕ

УКАЗАНИЯ ПО ГИДРОПНЕВМАТИЧЕСКОЙ ПРОМЫВКЕ ВОДЯНЫХ ТЕПЛОВЫХ СЕТЕЙ

РД 34.20.327-87

Срок действия
установлен

с 01.01.88 г.

до 01.01.98 г.

Методические
указания по гидропневматической промывке водяных тепловых сетей
распространяются на разработку режима гидропневматической промывки участков
трубопровода в тепловых сетях диаметром до 500 мм, предназначены для персонала
предприятий тепловых сетей Минэнерго СССР и могут быть использованы работниками
тепловых сетей других ведомств.

С выходом
настоящих Методических указаний утрачивает силу «Временная инструкция по
гидропневматической промывке водяных тепловых сетей» (М.: СЦНТИ ОРГРЭС, 1971).

1. ОБЩИЕ ПОЛОЖЕНИЯ
И УКАЗАНИЯ ПО ПРОМЫВКЕ ТЕПЛОВЫХ СЕТЕЙ

1.1. В настоящих
Методических указаниях рассмотрены средства измерения, подготовительные
мероприятия, режимы и порядок гидропневматической промывки участков
трубопровода в тепловых сетях диаметром до 500 мм.

Промывка
трубопроводов диаметром свыше 500 мм требует дополнительных научно-технических
исследований, связанных с возможностью получения требуемых скоростей
водовоздушной смеси и необходимостью выноса дренажных отводов за территорию
инженерных коммуникаций и городских застроек. В каждом конкретном случае это
требует проектной проработки.

1.2. Целью
промывки водяных тепловых сетей является очистка трубопроводов от
строительно-монтажного мусора, окалины, ржавчины и различных отложений,
накапливающихся в процессе эксплуатации.

1.3.
Гидропневматический способ промывки является наиболее рациональным, так как
простота его осуществления в сочетании с достаточной эффективностью и
экономичностью по затратам рабочего времени и промывочной воды создают
значительные преимущества перед обычной промывкой гидравлическим способом.

1.4.
Гидропневматическая промывка должна производиться по окончании строительства
тепловых сетей, а в действующих сетях:

— после
капитального ремонта;

— после
перекладки трубопроводов;

— при увеличении
гидравлического сопротивления;

— при
загрязненности и неприятном запахе сетевой воды, особенно в открытых системах
теплоснабжения.

1.5.
Для достижения необходимых скоростей водовоздушной смеси промывка тепловой сети
должна производиться отдельными участками.

Протяженность
промываемых участков трубопроводов определяется в зависимости от диаметра
промываемых трубопроводов и не должна превышать 500 м для D_у до 250 мм и
1000 м для D_у 300 — 500 мм.

При выделении
участков тепловой сети, подлежащих промывке, необходимо учитывать возможность
сброса водовоздушной смеси в конце участка.

1.6. Для
промывки открытых и закрытых систем используется вода из питьевого или
технического водопровода или сетевая вода из систем теплоснабжения (по
согласованию с эксплуатирующей организацией).

В открытых
системах теплоснабжения окончательная промывка трубопроводов тепловых сетей
должна производиться водой питьевого качества до достижения в сбрасываемой промывочной
воде показателей, соответствующих санитарным нормам на питьевую воду.

1.7. Источником
сжатого воздуха являются стационарные или передвижные компрессорные установки.

На трубопроводе
сжатого воздуха должны быть установлены: задвижка, обратный клапан и штуцера с
вентилем диаметром 15 мм для манометров до и после обратного клапана (рис. 1).

1.8. Сброс
промывочной воды осуществляется в канализационный колодец или в отводный канал,
способный принять и сдренировать эту воду в период промывки. Дренажная
отводящая труба у промываемого участка трубопровода должна быть надежно
закреплена, ее свободный конец должен быть открыт, под ним должен быть
установлен деревянный или стальной щит, предохраняющий грунт от размыва.

1.9.
Эффективность гидропневматической промывки в действующих тепловых сетях может
оцениваться в зависимости от снижения гидравлического сопротивления
трубопровода, определяемого гидравлическими испытаниями сети до и после
промывки.

1.10. Для промывки
обратного трубопровода предусматривается врезка перемычки за сетевым насосом в
обратный трубопровод за задвижкой на выводе источника тепла (см. рис. 1).

1.11.
Условные проходы перемычек, дренажных отводов для спуска промывочной воды,
штуцеров для сжатого воздуха выбираются в зависимости от диаметров условных
проходов промываемых трубопроводов и в соответствии с таблицей.

Рис. 1.
Принципиальная гидропневматическая схема промываемых участков тепловой сети:

I, II, III, IV — номера участков; промываемый участок трубопровода; обратный трубопровод; П —
водоподогревательная установка; НМ — сетевой насос; Ш₁ — Ш₄
— штуцера с краном для подключения сжатого воздуха; ШМ₁ — ШМ₆
— штуцера с вентилем диаметром 15 мм и манометром; ИД — сужающее устройство для
измерения расхода по перепаду давлений; А₁ — А₁₅ —
открытые задвижки; А₁₆, А₁₉ — закрытые задвижки; 1 —
подпиточный трубопровод технической воды; 2 — дренажный отвод для сброса воды;
3 — дифманометр

Наименование	Диаметр условного прохода трубопровода, мм
50 — 80	100 — 150	200 — 250	300 — 450	500
Условный проход перемычки	50	80	150	200	300
Условный проход штуцера для подачи сжатого воздуха	25	40	40	50	80
Условный проход дренажного отвода для спуска промывочной воды	40	80	100	200	250

2. СРЕДСТВА ИЗМЕРЕНИЯ

2.1. Основными
измеряемыми величинами при гидропневматической промывке являются: давление
воды, воздуха и водовоздушной смеси, расход воды и воздуха. Схемы установки
средств измерения при промывке приведены на рис. 1 и
2.

2.2.
Для измерения давления воды, воздуха и водовоздушной смеси используются
технические пружинные манометры типа МТИ класса 0,6, которые устанавливаются в
соответствии с техническим описанием и инструкцией по эксплуатации.

Рис. 2.
Гидропневматическая схема подключения компрессоров к промываемому участку
трубопровода:

сжатый воздух; сырая
техническая вода; КМ₁,
КМ₂ — компрессоры; Ш₅ — штуцер с краном для подключения
сжатого воздуха; ШМ₇, ШМ₈ — штуцера с вентилем диаметром
15 мм и манометром; 3 — дифманометр; 4 — коллектор; ИД — сужающее устройство
для измерения расхода по перепаду давлений; А₁₇, А₁₈ —
открытые задвижки

2.3. Для
измерения расходов воды и воздуха используются стандартные сужающие устройства
(измерительные диафрагмы). К сужающим устройствам присоединяются расходомеры
переменного перепада давлений класса 1,5.

2.4. Расчет и
установка сужающих устройств должны производиться согласно РД 50-213-80.
Правила измерения расхода газов и жидкостей стандартными сужающими
устройствами.

2.5. Все
применяемые при испытаниях средства измерения должны иметь действующие клейма о
государственной или ведомственной поверках, а расчеты сужающих устройств должны
быть проверены в территориальных органах Госстандарта.

3. ПОДГОТОВКА ТЕПЛОВОЙ СЕТИ К ПРОМЫВКЕ

3.1.
Гидропневматическая промывка водяной тепловой сети должна производиться под
руководством специально назначенного ответственного лица — руководителя работ
(по наряду).

3.2. До начала
промывки составляется рабочая программа промывки с перечнем подготовительных
мероприятий, которая утверждается главным инженером предприятия тепловых сетей
и согласовывается с главным инженером ТЭЦ.

3.3. В рабочей
программе должно быть отражено следующее:

— задачи
промывки;

— параметры
режимов промывки по участкам;

— схема
включения оборудования ТЭЦ;

— схема промывки
тепловой сети;

— схема
подключения компрессоров к тепловой сети;

— места
установки арматуры;

— места
установки средств измерений;

— места врезки и
размеры перемычек между подающей и обратной линиями тепловой сети;

— места врезки
штуцеров для подключения сжатого воздуха;

— места врезки
дренажных отводов для сброса водовоздушной смеси;

— порядок
открытия секционных задвижек, перемычек;

— тип и подача
сетевых насосов;

— тип,
количество и подача компрессоров;

— измеряемые
параметры;

— перечень лиц,
ответственных за обеспечение заданных режимов на ТЭЦ и в тепловой сети;

— количество
наблюдателей, необходимых для проведения измерений на ТЭЦ, компрессорной
установке, в местах сброса водовоздушной смеси на тепловой сети;

— необходимые
для проведения промывки транспортные средства;

— геодезические
отметки в начале и конце промываемых участков;

— мероприятия по
технике безопасности.

3.4. В рабочей
программе указывается очередность промывки участков тепловой сети и последовательность
операций при их промывке.

3.5. Перечень
подготовительных мероприятий должен включать следующие работы:

а) на ТЭЦ:

— разработку
схемы включения оборудования при промывке;

— проверку
готовности используемого оборудования;

— проверку и
установку средств измерения;

— проверку
источника промывочной воды;

б) в тепловой
сети:

— осмотр
тепловой сети для определения мест подключения компрессоров, сброса
водовоздушной смеси, наличия арматуры и перемычек;

— отключение
ответвлений от промываемой магистрали;

— организацию
пунктов наблюдения для контроля режима промывки;

— установку в
пунктах наблюдения средств измерения.

3.6. Пункты
наблюдения организуются в тепловой сети в местах подключения воздуха к
трубопроводу и сброса водовоздушной смеси. Для объезда трассы тепловой сети на
время промывки должен быть выделен автотранспорт.

3.7. Отключение
всех систем теплопотребления промываемой магистрали производится первыми со
стороны тепловой сети задвижками, установленными на подающих и обратных
трубопроводах.

3.8. Персонал,
участвующий в гидропневматической промывке, должен быть ознакомлен с рабочей
программой промывки и возлагаемыми на него обязанностями.

Персонал в
местах наблюдения должен быть обеспечен средствами для оперативной связи с
руководителем работ.

3.9. До начала
промывки должно быть проверено выполнение мероприятий по технике безопасности.

3.10.
Продолжительность промывки определяется осветленностью промывочной воды и
зависит от:

— степени
загрязненности трубопроводов;

— протяженности
промываемого участка при нормальных условиях;

— соотношения
объемных расходов воздуха и воды m:

(1)

где L — расход
сжатого в компрессоре воздуха, м/ч;

G — расход воды, м³/ч;

— скорости
прохождения водовоздушной смеси V, м/с.

Наибольший
эффект от гидропневматической промывки получается при m = 2 ÷ 5
и V = 1,5 ÷
5 м/с.

3.11. Схема
промывки водяных тепловых сетей показана на рис. 1. Она предусматривает
раздельную промывку подающего и обратного трубопроводов участками,
протяженность которых выбирается в пределах, указанных в п. 1.5, с
подачей воды и сжатого воздуха в начале промываемого участка и сбросом в конце
участка. Подача воды при промывке осуществляется сетевым насосом
водоподогревательной установки, а подпитка сети — от технического водопровода.
Могут быть изысканы другие источники промывочной воды, в этом случае схема
соответственно корректируется.

4. РАСЧЕТ РЕЖИМА
ПРОМЫВКИ ТЕПЛОВОЙ СЕТИ

4.1. В расчет
режима промывки входит определение требуемых расходов воды, воздуха и
необходимого давления в начале промываемого участка.

4.2. Режим
гидропневматической промывки рассчитывается для каждого промываемого участка в
такой последовательности:

4.2.1. Для
данного диаметра трубопровода в зависимости от скорости водовоздушной смеси и
значения m по приложению 1
выбирается реально достижимый расход воды и воздуха, а также определяются
удельные потери давления водовоздушной смеси.

4.2.2.
Определяются потери давления на промываемом участке DP_см, (МПа) при
прохождении водовоздушной смеси:

DP_см = Dh_см · l_пр · b · 10^-5,
(2)

где Dh_см — удельные
потери давления водовоздушной смеси, кгс/(м² · м);

l_пр — приведенная
длина промываемого участка (м), в которую входит линейная длина и местное
сопротивление. Для труб диаметром до 350 мм l_пр = 1,5l_л, диаметром 400
— 500 мм = 1,7l_л;

b — поправочный коэффициент к
удельным потерям, зависящий от фактической эквивалентной шероховатости труб
промываемого участка, определенной в результате гидравлических испытаний
(приложение 3).

4.2.3.
Определяются потери давления в дренажном отводе DP_др (МПа):

DP_др = K_см · Dh_в · l_др.пр · 10^-5, (3)

где K_см — переводной
коэффициент для определения удельных потерь давления водовоздушной смеси

(4)

(для m = 2 K_см = 4,1; m = 3 K_см = 5,1; m = 4 K_см = 5,8; для m = 5 K_см = 6,4);

Dh_в — удельные
потери давления в дренажном отводе, кгс/(м² · м), определяемые
по номограммам для расчета гидравлических потерь по диаметру, отвода и
заданному расходу воды (приложение 2);

l_др.пр — приведенная
длина дренажного отвода, м.

4.2.4.
Определяется необходимое давление водовоздушной смеси P₂ (МПа) в конце
промываемого участка:

P₂ = 0,05 + DP_др
(5)

4.2.5.
Определяется необходимое давление водовоздушной смеси в начале участка P₁ (МПа):

(6)

где Z — разность
отметок оси трубопровода в точках ввода и сброса водовоздушной смеси на
промываемом участке, м. Если точка сброса расположена выше точки ввода, то Z принимается со
знаком «плюс», если ниже — со знаком «минус».

Полученное
значение P₁ определяет
давление, которое должно обеспечиваться компрессорной установкой.

4.2.6. Расчетная
подача компрессоров L_ком (м³/мин)
определяется по минутному расходу сжатого воздуха:

(7)

где L_возд — расход
воздуха, м³/ч.

Тип и количество
компрессоров выбираются в соответствии с их расчетной подачей.

5. ПРОВЕДЕНИЕ ПРОМЫВКИ

5.1. Промывка
производится согласно составленной программе в такой последовательности:

5.1.1.
Отключаются системы абонентов и переключается участок сети для проведения
промывки согласно общей схеме промывки.

5.1.2.
Совместная гидропневматическая промывка тепловых сетей и систем
теплопотребления не допускается.

5.1.3. Тепловая
сеть заполняется водой.

5.1.4.
Включаются насосы, подающие воду для промывки, давление воды доводится до
расчетного значения, затем открывается задвижка на дренажном трубопроводе.

5.1.5.
Включается компрессорная установка, расход воздуха доводится до расчетного
значения.

5.1.6. Через
каждые 15 — 20 мин прекращается на 5 мин подача воздуха в промываемый участок,
затем режим промывки восстанавливается.

5.2. Промывка
осуществляется до полного осветления водовоздушной смеси, после чего в течение
15 мин она производится только водой.

По окончании
промывки первого участка магистрали промывается следующий.

5.3. Все
операции, связанные с переключениями участков сети и вводом в работу сетевых и
подпиточных насосов, включением и отключением компрессоров, выполняются
по утвержденной программе и записываются в оперативный журнал. Переключения с
участка на другой участок производятся при остановленных сетевых и подпиточных
насосах и компрессорах.

5.4. После
промывки промывочная вода удаляется и заменяется деаэрированной.

5.5. После
окончания промывки должны быть проверены опоры, компенсаторы и запорная
арматура.

6. ТРЕБОВАНИЯ
ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ РАБОТ

6.1. При
проведении гидропневматической промывки тепловой сети должны соблюдаться
требования техники безопасности, предусмотренные «Правилами техники
безопасности при эксплуатации тепломеханического оборудования электростанций и
тепловых сетей» (М.: Энергоатомиздат, 1985).

6.2. Персонал,
участвующий в промывке, должен пройти полный инструктаж по технике
безопасности.

6.3. Запрещается
производство ремонтных и других работ на участках тепловой сети во время
промывки.

6.4. Запрещается
нахождение вблизи промываемых трубопроводов лиц, не участвующих непосредственно
в промывке.

6.5. Запрещается
пребывание людей в камерах и проходных каналах промываемого участка тепловой
сети во время подачи воздуха в промываемые трубопроводы.

6.6.
Трубопроводы, на которых производится сброс водовоздушной смеси, на всем
протяжении должны быть надежно закреплены.

6.7. Места
сброса водовоздушной смеси из промываемых трубопроводов должны быть ограждены.

6.8. При
использовании шлангов для подвода сжатого воздуха от компрессора к промываемым
трубопроводам соединять их со штуцерами следует специальными хомутиками; на
штуцерах должна быть насечка, предотвращающая сползание с них шланга. На каждом
соединении должно быть не менее двух хомутиков.

Запрещается
использование шлангов, не рассчитанных на требуемое давление.

6.9. Обратный
клапан на воздухопроводе должен быть хорошо притерт и проверен на плотность
гидропрессом.

7. ПРИМЕР РАСЧЕТА
РЕЖИМА ПРОМЫВКИ

Требуется
промыть участок магистрали диаметром D_у 400 мм, длиной
900 м. Расход водовоздушной смеси на промывку при V = 2,5 м/с
составляет 1200 м³/ч (см. приложение 1).

Фактическое
значение эквивалентной шероховатости труб составляет K = 3,0 мм;
дренажная труба диаметром 200 мм, длиной 12 м, с подъемом на высоту Z = 2 м. Требуется
найти необходимое давление водовоздушной смеси в начале промываемого участка.

7.1. Принимается
соотношение объемных расходов воздуха и воды m = 3.

7.2. По табл. П1.3
приложения 1
находим расходы воды 300 м³/ч, воздуха 900 м³/ч и
удельные потери давления водовоздушной смеси Dh_см = 5,6 кгс/(м²
· м).

7.3. По
приложению 3
поправочный коэффициент на эквивалентную шероховатость b = 1,66.

7.4. Потери
давления на промываемом участке находятся по формуле (2):

DР_см = 5,6 · 1,7 · 900 · 1,66 · 10^-5
= 0,142 МПа (1,42 кгс/см²).

7.5. Удельные
потери давления в дренажном отводе при расходе воды 300 м³/ч по
номограмме для труб диаметром D_у = 200 мм (см.
приложение 2)
составляют 45 кгс/(м² · м).

Потери давления
в этом отводе при протекании водовоздушной смеси находятся по формуле (3):

DP_см = 5,1 · 45 · 1,5 · 12 · 10^-5
= 0,041 МПа (0,41 кгс/см²).

7.6. Необходимое
давление водовоздушной смеси в конце промываемого участка по формуле (5)

Р₂ = 0,05 + 0,041
= 0,091 МПа (0,91 кгс/см²).

7.7. Давление
смеси в начале промываемого участка определяется по формуле (6):

P₁ = 0,091 + 0,142
+0,02 = 0,253 МПа (2,53 кгс/см²).

7.8. Расчетная
подача компрессоров L_ком, (м³/мин)
определяется по формуле (7):

Для промывки
необходимо иметь два компрессора ДК-9.

Приложение 1

РАСЧЕТНЫЕ ПАРАМЕТРЫ
ДЛЯ ГИДРОПНЕВМАТИЧЕСКОЙ ПРОМЫВКИ ВОДЯНЫХ ТЕПЛОВЫХ СЕТЕЙ ПО ЗАДАННЫМ ДИАМЕТРАМ
ТРУБОПРОВОДОВ И СКОРОСТИ ВОДОВОЗДУШНОЙ СМЕСИ V = 1,5
÷ 5 м/с

Таблица П1.1

Расчетные параметры для
гидропневматической промывки водяных тепловых сетей по заданным диаметрам
трубопроводов и скорости водовоздушной смеси V = 1,5 м/с

Показатель	Диаметр трубопровода, мм
50	70	80	100	125	150	200	250	300	350	400	450	500
Расход водовоздушной смеси, м³/ч
10	20	30	40	70	90	180	280	400	520	720	900	1100
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м³/ч	3	7	10	15	20	30	60	90	130	180	240	300	370
Расход воздуха, м³/ч	7	13	20	25	50	60	120	190	270	340	480	600	730
Удельные потери давления воды Dh_в, кгс/(м² · м)	7,4	7,0	6,0	4,5	2,5	2,2	1,7	1,2	0,95	0,8	0,7	0,6	0,5
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	30,3	28,7	24,6	18,5	10,3	9,0	7,0	4,9	3,9	3,3	2,9	2,5	2,1
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м³/ч	3	5	7	10	20	25	45	70	100	130	180	230	280
Расход воздуха, м³/ч	7	15	23	30	50	65	135	210	300	390	540	670	820
Удельные потери давления воды Dh_в, кгс/(м² · м)	7,4	3,7	2,8	2,0	2,5	1,5	1,0	0,7	0,56	0,42	0,4	0,35	0,3
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	37,7	18,9	14,3	10,2	12,8	7,7	5,1	3,6	2,9	2,1	2,0	1,8	1,5
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м³/ч	2	4	6	8	15	20	35	55	80	110	150	180	220
Расход воздуха, м³/ч	8	16	24	32	55	70	145	225	320	410	570	720	880
Удельные потери давления воды Dh_в, кгс/(м² · м)	3,3	2,4	2,0	1,3	1,4	0,95	0,6	0,45	0,35	0,3	0,28	0,22	0,18
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	19,1	13,9	11,6	7,5	8,1	5,5	3,5	2,6	2,0	1,7	1,6	1,3	1,0
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м³/ч	2	3	5	7	10	15	30	45	65	90	120	150	190
Расход воздуха, м³/ч	8	17	25	33	60	75	150	235	335	430	600	750	910
Удельные потери давления воды Dh_в, кгс/(м² · м)	3,3	1,3	1,4	1,0	0,6	0,55	0,42	0,3	0,25	0,2	0,17	0,15	0,14
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	21,1	8,3	9,0	6,4	3,8	3,5	2,7	1,9	1,6	1,3	1,1	0,96	0,9

Таблица
П1.2

Расчетные параметры для
гидропневматической промывки водяных тепловых сетей по заданным диаметрам
трубопроводов и скорости водовоздушной смеси V = 2,0 м/с

Показатель	Диаметр трубопровода, мм
50	70	80	100	125	150	200	250	300	350	400	450	500
Расход водовоздушной смеси, м³/ч
15	30	40	55	90	130	240	380	540	700	960	1200	1500
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м³/ч	5	10	10	20	30	40	80	130	180	230	320	400	500
Расход воздуха, м³/ч	10	20	30	35	60	90	160	250	360	470	640	800	1000
Удельные потери давления воды Dh_в, кгс/(м² · м)	20,0	15,0	6,0	8,5	5,5	3,8	3,1	2,5	1,8	1,3	1,2	1,1	0,9
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	82,0	61,5	24,6	34,8	22,6	15,6	12,7	10,3	7,4	5,3	4,9	4,5	3,7
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м³/ч	5	8	10	15	25	30	60	100	140	180	240	300	380
Расход воздуха, м³/ч	10	22	30	40	65	100	180	280	400	520	720	900	1120
Удельные потери давления воды Dh_в, кгс/(м² · м)	20,0	9,2	6,0	4,5	4,0	2,2	1,7	1,4	1,1	0,8	0,7	0,6	0,5
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	102,0	46,9	30,6	23,0	20,4	11,2	8,7	7,1	5,6	4,1	3,6	3,1	2,6
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м³/ч	3	6	8	10	20	25	50	80	110	140	190	240	300
Расход воздуха, м³/ч	12	24	32	45	70	105	190	300	430	560	770	960	1200
Удельные потери давления воды Dh_в, кгс/(м² · м)	7,4	5,3	3,7	2,0	2,5	1,5	1,2	0,9	0,6	0,48	0,45	0,38	0,34
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	42,9	30,7	21,5	11,6	14,5	8,7	7,0	5,2	3,5	2,8	2,6	2,2	2,0
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м³/ч	3	5	7	10	15	20	40	60	90	120	160	200	250
Расход воздуха, м³/ч	12	25	33	45	75	110	200	320	450	580	800	1000	1250
Удельные потери давления воды Dh_в, кгс/(м² · м)	7,4	3,7	2,8	2,0	1,4	0,95	0,75	0,5	0,45	0,35	0,3	0,27	0,24
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	47,4	23,7	17,9	12,8	9,0	6,1	4,8	3,2	2,9	2,2	1,9	1,7	1,5

Таблица
П1.3

Расчетные параметры для
гидропневматической промывки водяных тепловых сетей по заданным диаметрам
трубопроводов и скорости водовоздушной смеси V = 2,5 м/с

Показатель	Диаметр трубопровода, мм
50	70	80	100	125	150	200	250	300	350	400	450	500
Расход водовоздушной смеси, м³/ч
20	35	50	70	110	160	300	460	680	850	1200	1500	1800
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м³/ч	7	10	15	20	35	55	100	150	230	280	400	500	600
Расход воздуха, м³/ч	13	25	35	50	75	105	200	310	450	570	800	1000	1200
Удельные потери давления воды Dh_в, кгс/(м² · м)	40,0	15,0	13,0	8,5	7,5	7,3	5,0	3,3	3,0	2,0	2,0	1,7	1,3
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	164,0	61,5	53,3	34,9	30,8	30,0	20,5	13,5	12,3	6,2	8,2	7,0	5,3
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м³/ч	5	10	10	20	30	40	75	120	170	210	300	380	450
Расход воздуха, м³/ч	15	25	40	50	80	120	225	340	510	640	900	1120	1350
Удельные потери давления воды Dh_в, кгс/(м² · м)	20,0	15,0	6,0	8,5	5,5	3,8	2,8	2,0	1,6	1,1	1,1	0,95	0,75
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	102,0	76,5	30,6	43,4	28,1	19,4	14,3	10,2	8,2	5,6	5,6	4,9	3,8
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м³/ч	4	7	10	15	20	30	60	90	140	170	240	300	360
Расход воздуха, м³/ч	16	28	40	55	90	130	240	370	540	680	960	1200	1440
Удельные потери давления воды Dh_в, кгс/(м² · м)	13,0	7,0	6,0	4,5	2,5	2,2	1,7	1,2	1,1	0,7	0,7	0,6	0,47
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	75,4	40,6	34,8	26,1	14,5	12,8	10,0	7,0	6,4	4,1	4,1	3,5	2,7
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м³/ч	3	6	10	10	20	25	50	80	110	140	200	250	300
Расход воздуха, м³/ч	17	29	40	60	90	135	250	380	570	710	1000	1250	1500
Удельные потери давления воды Dh_в, кгс/(м² · м)	7,4	5,3	6,0	2,0	2,5	1,5	1,2	0,9	0,6	0,48	0,48	0,40	0,34
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	47,4	33,9	38,4	12,8	16,0	9,6	7,7	5,8	3,8	3,1	3,1	2,6	2,2

Таблица
П1.4

Расчетные параметры для
гидропневматической промывки водяных тепловых сетей по заданным диаметрам
трубопроводов и скорости водовоздушной смеси V = 3,0 м/с

Показатель	Диаметр трубопровода, мм
50	70	80	100	125	150	200	250	300	350	400	450	500
Расход водовоздушной смеси, м³/ч
25	40	60	85	130	190	360	560	800	1000	1400	1800	2200
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м³/ч	8	10	20	30	40	65	120	190	270	330	470	600	730
Расход воздуха, м³/ч	17	30	40	55	90	125	240	370	530	670	930	1200	1470
Удельные потери давления воды Dh_в, кгс/(м² · м)	52,0	15,0	23,0	19,0	10,0	10,0	7,0	5,2	4,2	2,7	2,8	2,5	1,8
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	213,2	61,5	94,3	77,9	41,0	41,0	28,7	21,3	17,2	11,1	11,5	10,3	7,4
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м³/ч	6	10	15	20	30	50	90	140	200	250	350	450	550
Расход воздуха, м³/ч	19	30	45	65	100	140	270	420	600	750	1050	1350	1650
Удельные потери давления воды Dh_в, кгс/(м² · м)	29,0	15,0	13,0	8,5	5,5	6,3	4,0	3,0	2,3	1,6	1,4	1,3	1,1
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	147,9	76,5	66,3	43,4	28,1	32,1	20,4	15,3	11,7	8,2	7,1	6,6	5,6
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м³/ч	5	8	10	15	25	40	70	110	160	200	280	360	440
Расход воздуха, м³/ч	20	32	50	70	105	150	290	450	640	800	1120	1440	1760
Удельные потери давления воды Dh_в, кгс/(м² · м)	20,0	9,2	6,0	4,5	4,0	3,8	2,5	1,8	1,4	1,0	0,95	0,85	0,7
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	116	53,4	34,8	26,1	23,2	22,0	14,5	10,4	8,1	5,8	5,5	4,9	4,1
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м³/ч	4	7	10	15	20	30	60	100	130	170	230	300	370
Расход воздуха, м³/ч	21	33	50	70	110	160	300	460	670	830	1170	1500	1830
Удельные потери давления воды Dh_в, кгс/(м² · м)	13,0	7,2	6,0	4,5	2,5	2,2	1,7	1,4	0,7	0,7	0,63	0,6	0,5
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	83,2	46,1	38,4	28,8	16,0	14,1	10,9	9,0	4,5	4,5	4,0	3,8	3,2

Таблица
П1.5

Расчетные параметры для
гидропневматической промывки водяных тепловых сетей по заданным диаметрам
трубопроводов и скорости водовоздушной смеси V = 4 м/с

Показатель	Диаметр трубопровода, мм
50	70	80	100	125	150	200	250	300	350	400	450	500
Расход водовоздушной смеси, м³/ч
30	50	70	110	170	250	450	700	1000	1400	1800	2300	2900
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м³/ч	10	15	20	35	55	85	150	230	330	470	600	770	970
Расход воздуха, м³/ч	20	35	50	75	115	165	300	470	670	930	1200	1530	1930
Удельные потери давления воды Dh_в, кгс/(м² · м)	82,0	33,0	23,0	26,0	19,0	17,5	11,0	7,8	6,2	5,5	4,5	3,8	3,4
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	336,2	135,3	94,3	106,6	77,9	71,8	45,1	32,0	25,4	22,6	18,5	15,6	13,9
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м³/ч	8	10	20	30	45	60	110	180	250	350	450	580	730
Расход воздуха, м³/ч	22	40	50	80	125	190	340	520	750	1050	1350	1720	2170
Удельные потери давления воды Dh_в, кгс/(м² · м)	52,0	15,0	23,0	19,0	12,0	8,5	5,8	4,7	3,5	3,0	2,5	2,2	1,9
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	265,2	76,5	117,3	96,9	61,2	43,4	29,6	27,3	17,9	15,3	12,8	11,2	9,7
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м³/ч	6	10	15	20	35	50	90	140	200	280	360	460	580
Расход воздуха, м³/ч	24	40	55	90	135	200	360	560	800	1120	1440	1840	2320
Удельные потери давления воды Dh_в, кгс/(м² · м)	29,0	15,0	13,0	8,5	7,6	6,0	4,0	2,9	2,3	2,0	1,5	1,3	1,2
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	168,2	87,0	75,4	49,3	44,1	34,8	23,2	16,8	13,3	11,6	8,7	7,5	7,0
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м³/ч	5	10	10	20	30	40	75	120	170	230	300	380	490
Расход воздуха, м³/ч	25	40	60	90	140	210	375	580	830	1170	1500	1920	2410
Удельные потери давления воды Dh_в, кгс/(м² · м)	20,0	15,0	6,0	8,5	5,5	3,8	2,8	2,0	1,6	1,3	1,1	0,9	0,9
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	128,0	96,0	38,4	54,4	35,2	24,3	17,9	12,8	10,2	8,3	7,0	5,8	5,8

Таблица
П1.6

Расчетные параметры для
гидропневматической промывки водяных тепловых сетей по заданным диаметрам
трубопроводов и скорости водовоздушной смеси V = 5 м/с

Показатель	Диаметр трубопровода, мм
50	70	80	100	125	150	200	250	300	350	400	450	500
Расход водовоздушной смеси, м³/ч
35	65	90	140	210	310	560	900	1250	1700	2300	2900	3600
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м³/ч	10	20	30	45	70	100	190	300	400	570	770	970	1200
Расход воздуха, м³/ч	25	45	60	95	140	210	370	600	850	1130	1530	1930	2400
Удельные потери давления воды Dh_в, кгс/(м² · м)	82,0	60,0	50,0	40,0	32,0	25,0	17,0	13,0	9,0	8,0	7,4	6,4	5,0
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	336,2	246,0	205,0	164,0	131,2	102,5	69,7	53,3	36,9	32,8	30,3	26,2	20,5
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м³/ч	10	15	25	35	55	80	140	230	300	400	580	730	900
Расход воздуха, м³/ч	25	50	65	105	155	230	420	670	950	1300	1720	2170	2700
Удельные потери давления воды Dh_в, кгс/(м² · м)	82,0	33,0	35,0	26,0	19,0	15,0	9,5	7,8	5,0	4,0	4,2	3,5	3,0
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	418,2	168,3	178,5	132,6	96,9	76,5	48,5	39,8	25,5	20,4	21,4	17,9	15,3
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м³/ч	7	15	20	30	40	60	110	180	250	340	460	580	720
Расход воздуха, м³/ч	28	50	70	110	170	250	450	720	1000	1360	1840	2320	2880
Удельные потери давления воды Dh_в, кгс/(м² · м)	40,0	33,0	23,0	19,0	10,0	8,5	5,8	4,7	3,5	3,0	2,7	2,2	1,8
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	232,0	191,4	133,4	110,2	58,0	49,3	33,6	27,3	20,3	17,4	15,7	12,8	10,4
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м³/ч	6	10	15	25	35	50	90	150	200	280	380	490	600
Расход воздуха, м³/ч	29	55	75	115	165	260	470	750	1050	1420	1920	2410	3000
Удельные потери давления воды Dh_в, кгс/(м² · м)	29,0	15,0	13,0	12,5	7,6	6,0	4,0	3,3	2,3	2,0	1,8	1,5	1,3
Удельные потери давления водовоздушной смеси Dh_см, кгс/(м² · м)	185,6	96,0	83,2	80,0	48,6	38,4	25,6	21,1	14,7	12,8	11,5	9,6	8,3

Приложение 2

НОМОГРАММЫ ДЛЯ
РАСЧЕТА ГИДРАВЛИЧЕСКИХ ПОТЕРЬ В ВОДЯНЫХ ТРУБОПРОВОДАХ (К = 0,5 мм; g = 958 кг/м³)

Приложение 3

ПОПРАВОЧНЫЕ
КОЭФФИЦИЕНТЫ b К УДЕЛЬНЫМ ПОТЕРЯМ ДАВЛЕНИЯ ПРИ ЭКВИВАЛЕНТНОЙ
ШЕРОХОВАТОСТИ K ³ 0,5 мм

Условный диаметр трубопровода, мм	Внутренний диаметр трубопровода, мм	Эквивалентная шероховатость K, мм
0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2,0	2,1	2,2	2,3	2,4	2,5	2,6	2,7	2,8	2,9	3,0	3,1	3,2	3,3	3,4	3,5	3,6	3,7	3,8	3,9	4,0
25	27	1,0	1,07	1,14	1,21	1,27	1,33	1,38	1,44	1,49	1,55	1,60	1,65	1,70	1,75	1,79	1,84	1,89	1,94	1,98	2,03	2,08	2,12	2,17	2,21	2,25	2,30	2,34	2,39	2,43	2,47	2,52	2,56	2,60	2,65	2,69	2,73
32	32	1,0	1,07	1,14	1,20	1,26	1,31	1,37	1,42	1,47	1,52	1,57	1,61	1,66	1,71	1,75	1,79	1,84	1,83	1,92	1,97	2,01	2,05	2,09	2,13	2,17	2,21	2,25	2,29	2,33	2,37	2,41	2,45	2,49	2,53	2,56	2,60
40	39	1,0	1,07	1,13	1,19	1,24	1,30	1,35	1,40	1,44	1,49	1,54	1,58	1,62	1,67	1,69	1,75	1,79	1,83	1,87	1,91	1,94	1,98	2,02	2,06	2,09	2,13	2,17	2,20	2,24	2,27	2,31	2,34	2,38	2,41	2,45	2,48
50	50	1,0	1,06	1,12	1,18	1,23	1,28	1,33	1,38	1,42	1,47	1,51	1,55	1,59	1,63	1,67	1,72	1,74	1,78	1,82	1,85	1,89	1,92	1,96	1,99	2,02	2,05	2,09	2,12	2,16	2,19	2,22	2,25	2,28	2,32	2,35	2,38
70	69	1,0	1,06	1,12	1,17	1,22	1,26	1,31	1,35	1,39	1,43	1,47	1,51	1,55	1,55	1,62	1,65	1,68	1,72	1,75	1,78	1,81	1,84	1,88	1,91	1,94	1,96	1,99	2,02	2,05	2,08	2,11	2,14	2,16	2,19	2,22	2,25
80	81	1,0	1,06	1,11	1,17	1,21	1,26	1,30	1,34	1,38	1,42	1,46	1,50	1,53	1,57	1,60	1,63	1,66	1,70	1,73	1,76	1,79	1,82	1,85	1,88	1,90	1,93	1,96	1,99	2,02	2,04	2,07	2,10	2,12	2,15	2,17	2,20
100	100	1,0	1,06	1,11	1,16	1,21	1,25	1,29	1,33	1,37	1,40	1,44	1,47	1,51	1,54	1,57	1,60	1,63	1,66	1,69	1,72	1,75	1,78	1,80	1,83	1,86	1,88	1,91	1,93	1,96	1,98	2,01	2,03	2,06	2,08	2,11	2,13
125	125	1,0	1,05	1,10	1,15	1,20	1,24	1,28	1,32	1,35	1,39	1,42	1,45	1,48	1,51	1,54	1,57	1,60	1,63	1,66	1,69	1,71	1,74	1,76	1,79	1,81	1,84	1,86	1,89	1,91	1,93	1,96	1,98	2,00	2,02	2,05	2,07
150	150	1,0	1,05	1,10	1,15	1,19	1,23	1,27	1,31	1,34	1,37	1,41	1,44	1,47	1,50	1,52	1,56	1,58	1,61	1,63	1,66	1,68	1,71	1,73	1,76	1,78	1,80	1,83	1,85	1,87	1,89	1,92	1,94	1,96	1,98	2,00	2,02
175	182	1,0	1,05	1,10	1,15	1,19	1,22	1,26	1,30	1,33	1,37	1,39	1,42	1,45	1,48	1,51	1,53	1,56	1,58	1,61	1,63	1,66	1,68	1,70	1,73	1,75	1,77	1,79	1,81	1,84	1,86	1,88	1,90	1,92	1,94	1,96	1,98
200	203	1,0	1,05	1,10	1,14	1,18	1,22	1,26	1,30	1,32	1,36	1,38	1,42	1,44	1,48	1,50	1,53	1,55	1,57	1,60	1,62	1,64	1,67	1,69	1,71	1,73	1,75	1,78	1,80	1,82	1,84	1,86	1,88	1,90	1,92	1,93	1,95
250	255	1,0	1,05	1,10	1,14	1,18	1,22	1,25	1,29	1,31	1,35	1,37	1,40	1,42	1,45	1,48	1,50	1,52	1,55	1,57	1,59	1,62	1,64	1,66	1,68	1,70	1,72	1,74	1,76	1,78	1,80	1,82	1,83	1,85	1,87	1,89	1,91
300	305	1,0	1,05	1,10	1,13	1,18	1,21	1,24	1,27	1,30	1,33	1,36	1,39	1,41	1,45	1,46	1,50	1,51	1,53	1,55	1,57	1,60	1,62	1,64	1,66	1,68	1,69	1,71	1,73	1,75	1,77	1,79	1,80	1,82	1,84	1,86	1,87
350	357	1,0	1,05	1,09	1,13	1,17	1,20	1,23	1,27	1,30	1,32	1,35	1,38	1,40	1,43	1,45	1,48	1,49	1,52	1,54	1,56	1,58	1,60	1,62	1,64	1,66	1,68	1,69	1,71	1,73	1,75	1,76	1,78	1,80	1,81	1,83	1,85
400	408	1,0	1,05	1,09	1,13	1,17	1,20	1,23	1,27	1,29	1,32	1,34	1,37	1,39	1,42	1,44	1,48	1,48	1,50	1,53	1,55	1,57	1,58	1,60	1,62	1,64	1,66	1,68	1,69	1,71	1,73	1,74	1,76	1,78	1,79	1,81	1,82
450	460	1,0	1,05	1,09	1,13	1,16	1,20	1,23	1,26	1,28	1,31	1,34	1,36	1,39	1,42	1,43	1,46	1,47	1,49	1,52	1,53	1,55	1,57	1,59	1,61	1,63	1,65	1,66	1,68	1,70	1,71	1,73	1,74	1,76	1,77	1,79	1,80
500	511	1,0	1,05	1,09	1,12	1,16	1,19	1,22	1,26	1,28	1,31	1,33	1,36	1,38	1,41	1,42	1,46	1,47	1,49	1,51	1,53	1,54	1,56	1,58	1,60	1,62	1,63	1,65	1,67	1,68	1,70	1,71	1,73	1,74	1,76	1,77	1,79
600	610	1,0	1,04	1,08	1,12	1,15	1,19	1,22	1,25	1,27	1,30	1,32	1,35	1,37	1,40	1,41	1,44	1,45	1,47	1,49	1,51	1,53	1,55	1,56	1,58	1,60	1,61	1,63	1,65	1,66	1,68	1,69	1,71	1,72	1,74	1,75	1,76
700	698	1,0	1,04	1,08	1,12	1,15	1,18	1,21	1,24	1,27	1,29	1,32	1,34	1,36	1,39	1,40	1,42	1,44	1,46	1,48	1,50	1,52	1,53	1,55	1,57	1,58	1,60	1,62	1,63	1,65	1,66	1,68	1,69	1,70	1,72	1,73	1,75
800	796	1,0	1,04	1,08	1,11	1,15	1,18	1,21	1,23	1,26	1,28	1,31	1,34	1,35	1,38	1,40	1,41	1,44	1,45	1,47	1,49	1,51	1,52	1,54	1,56	1,57	1,59	1,60	1,62	1,63	1,65	1,66	1,68	1,69	1,70	1,72	1,73
900	894	1,0	1,04	1,08	1,11	1,15	1,18	1,21	1,23	1,26	1,28	1,31	1,33	1,35	1,37	1,39	1,41	1,43	1,45	1,46	1,48	1,50	1,51	1,53	1,53	1,56	1,58	1,59	1,61	1,62	1,63	1,65	1,66	1,68	1,69	1,70	1,71
1000	992	1,0	1,04	1,08	1,11	1,14	1,17	1,20	1,23	1,25	1,28	1,30	1,32	1,34	1,36	1,38	1,40	1,42	1,44	1,45	1,47	1,49	1,51	1,52	1,54	1,55	1,57	1,58	1,60	1,61	1,62	1,64	1,65	1,66	1,68	1,69	1,70

Источник

Отопительные системы прочно вошли в жизнь, ведь они присутствуют во многих домах, квартирах, на предприятиях. Конечно, чтобы система функционировала долго и безотказно, необходимо проводить определенные мероприятия. По этой причине гидропневматическая промывка системы отопления очень актуальна: в публикации мы поговорим о тонкостях проведения процесса, о его эффективности.

Зачем необходимо промывать систему отопления?

Накипь, собирающаяся на стенках труб, батарей обуславливает возникновение многочисленных проблем. Во-первых, значительно ускоряется механический износ труб. Во-вторых, в существенной степени уменьшается теплоотдача системы, а это негативный фактор. Так, специалисты утверждают, что накипь толщиной 1 мм на 15% снижает уровень теплоотдачи, т.к. теплопроводимость накипи примерно в сорок раз меньше аналогичных параметров металла. Это свидетельствует о том, что даже тонкий слой накипи повреждает металл и может привести к появлению свищей, к разрыву труб.

Кроме того, в отрицательную сторону изменяются ключевые показатели отопления. Это означает, что затраты на топливо вырастают, а эффективность падает. Как видите, последствия весомые, поэтому промывка трубопроводов отопления и радиаторов крайне необходима.

Резюмировать вышесказанное можно так: основной целью промывки отопления является достижение максимальной экономии тепла и денег потребителя. Необходимо четко понимать, что трубы, забитые различными отложениями, часто становятся причиной возникновения аварийных ситуаций. В идеале, промывка радиаторов отопления, а также трубопроводов должна производиться раз в год.

Перед выполнением спектра работ следует провести диагностику системы. Полученные показатели покажут специалисту полную картину, то есть он узнает состав и характер отложений. Исходя из результатов, будет подобрано соответствующее оборудование, а после проведения промывки нужно выполнить антикоррозионную обработку стенок труб. Благодаря этой процедуре на некоторое время предотвращается появление отложений, накипи.

Признаки снижения работоспособности отопительной системы

Как узнать, что необходима промывка? К числу явных признаков снижения эффективности функционирования системы отопления относятся следующие показатели:

из котла доносятся странные, необычные звуки;
система разогревается длительное время;
трубы горячие, а радиатор холодный;
резкое увеличение расхода энергоносителей – такой факт не радует никого;
введение в эксплуатацию котла в задействованную раньше систему отопления.

Если данные признаки имеют место, необходимо срочно принимать меры, чтобы не допустить возникновение аварийной ситуации.

Неравномерный прогрев труб — самый первый и главный признак неполноценной работы системы отопления

Суть и этапы проведения гидропневматической промывки

Итак, каковы правила промывки системы отопления данным способом? Сначала нужно сказать, что такая технология заключается в подаче сжатого воздуха в трубы, заполненные водой. После проведения подобного процесса повышается скорость движения водовоздушной смеси и создается высокая турбулентность: в итоге, отложения взрыхляются и выводятся из пространства системы.

При гидропневматической промывке в трубопровод врезаются патрубки с кранами, с обратными клапанами. В небольшой системе вода подается через имеющиеся в отопительной системе патрубки. Чтобы осуществить сброс воды, в обратный трубопровод нужно врезать спускной патрубок либо использовать специальные краны. Если промывается система с элеватором, стакан элеватора и конус предварительно вынимаются.

Чтобы подать воздух, нужно использовать компрессор для промывки системы отопления, который создает давление в 0,6 МПа. На трубопроводе сжатого воздуха устанавливается обратный клапан — его главной задачей является ограничение попадания воды в ресивер компрессора.

Качественный компрессор хорошо очищает систему отопления от всевозможных загрязнений. Покупать его для одной чистки смысла нет, а вот в аренду взять можно

Несколько слов следует сказать о выборе подходящего компрессора. При совершении покупки нужно акцентировать внимание на технических характеристиках изделия, в частности, на наличии функции автоматического регулирования частоты формирования импульсов подачи смеси.

Хорошо, если предусмотрена возможность добавления официально разрешенных дезинфицирующих средств. Также в оборудовании должны быть предусмотрены следующие параметры:

защита от самопроизвольного включения;
компактность, мобильность;
наличие индикатора уровня давления, расхода промывочной воды.

А сейчас будет рассмотрена инструкция по промывке системы отопления гидропневматическим методом. Первым вариантом является проточный способ – он заключается в проведении таких этапов:

система заполняется водой, причем вентиль воздухосборника находится в открытом состоянии;
после заполнения вентиль закрывается;
подается сжатый воздух с последующим открытием спускного патрубка;
смесь непрерывно подается в трубопровод, проходит по всем приборам, а затем сливается.

Промывка продолжается до того времени, пока из патрубка не потечет чистая вода.

Способ наполнения системы (второй вариант) ведется в такой последовательности:

система заполняется водой, вентиль закрывается;
через другой патрубок подается сжатый воздух, через 5-15 минут подача прекращается и через спускной патрубок удаляется вода с грязью, отслоившейся при продувке.

Эффективность гидропневматической промывки очевидна:

уменьшается гидравлическое сопротивление трубопроводов и системы в целом;
увеличивается теплоотдача, то есть тепловая энергия используется наиболее продуктивно;
улучшается циркуляция жидкости.

Важно заметить, что гидропневматическая промывка рассчитывается в отдельном порядке для каждой системы.

Технология проведения опрессовки

Когда близятся холода и на носу отопительный сезон, следует позаботиться о проведении важной процедуры, то есть проверить систему на герметичность. Этот процесс игнорировать нельзя и особенное внимание нужно уделить трубопроводу и входящим в него трубам. Кроме того, опрессовка может понадобиться в разгар отопительного сезона, если имели место аварийные ситуации. Причина заключается в том, что совершая монтаж труб, радиаторов, котла, герметичность соединительных узлов невозможно полноценно проконтролировать.

Так выглядит насос для опрессовки, который используется для наполнения системы и для проведения испытания давлением

Стрелка — индикатор наличия/отсутствия утечек

Опрессовка системы отопления своими руками производится в таком порядке:

Отопительная система медленно заполняется водой. Здесь важны два момента. Во-первых, в доме, состоящем из одного-двух этажей, не нужно поднимать давление. Во-вторых, если речь идет о проведении проверки в многоэтажном здании, прессом поднимается давление до соответствующих показателей;
Система, наполненная водой, оставляется под давлением на 30 минут. На протяжении этого периода манометром можно легко и просто найти места утечки. Если стрелка отклоняется, а давление снижается, значит, где-то происходит утечка;
После обнаружения утечки вода сливается (полностью или частично), течь устраняется и процедура проводится вновь.

Пренебрегая процессом опрессовки, владельцы жилья рискуют безопасностью, здоровьем людей.

Промывка и опрессовка системы отопления – обязательные процедуры, которые нужно проводить регулярно, не игнорируя их и не оставляя на потом!

Распечатать

Оцените статью:

(2 голоса, среднее: 1.5 из 5)

Поделитесь с друзьями!

Источник

Содержание

Гидропневматическая промывка систем отопления, инструкция
Вступление
Гидропневматическая промывка систем отопления — инструкция
Подготовительные работы
Затем для осуществления промывки
Гидропневматическая промывка систем отопления с нижней разводкой
Гидропневмопромывка и гидропромывка систем отопления
Что представляет собой гидропневмопромывка
Чем и как промыть радиаторы и систему отопления
Механическая промывка
Метод химической промывки
Гидропневматическая промывка
Способ пневмогидроудара
Биологическая промывка
Пневмогидроимпульсивная
Промывка радиаторов отопления
Причины засорения отопительной системы
Как почистить батарею
Другие способы
Пошаговая инструкция
Варианты промывки отопительных систем
Механический способ прочистки
Гидродинамический способ прочистки
Химический способ прочистки системы
Гидропневматический способ прочистки
Способы гидропневматической промывки
Проточный способ промывки
Промывка с заполнением системы отопления
Химическая
Оборудование при химочистке
Химические средства для промывки системы в частном доме
Блиц-советы

Гидропневматическая промывка систем отопления, инструкция

Вступление

Гидропневматическая промывка систем отопления широко применяется для очистки систем отопления в многоквартирных домах. Технология гидропневматической промывки основана на очистки шлама и отложений на внутренней поверхности труб и радиаторов отопления потоком воды смешанным с потолок воздуха подающегося под давлением.

Гидропневматическая промывка систем отопления — инструкция

Промывка системы отопления проводится в присутствии представителя энергоснабжающей организации.
К началу промывки приглашается мастер теплового узла района и при его присутствии начинаются промывочные работы.
На время промывки систему отопления отключают от квартальной сети отопления задвижками 1, 2, 3, 4. Если в задвижках недостаточно плотности закрытия нужно установить дополнительные блинды (заглушки ), из 3мм листовой стали .
К началу нового отопительного сезона эти задвижки должны пройти ревизию.

Подготовительные работы

К штуцерам служащим для промывки подсоединяют резиновые шланги. Шланги (резиновые рукава) присоединяются при помощи полугаек «РОТ» ( по ГОСТ 2217-76). На вводы воздуха и воды, которыми будет осуществляться промывка, необходимо обязательно установить обратные клапаны.

Перед промывкой удалить сопло из элеватора.

Систему заполняют холодной водой через задвижку 19 с открытым краном 21 воздухосборника и открытых задвижках 22 и 24,а также закрытых задвижках 1;2;3;4;18;20 и 23. После того, как в кране 21 появится вода, этот кран и задвижку 19 нужно закрыть.
Произвести продувку воздухом каждого стояка системы отопления.
Для этого закрыть все краны 24 на стояках. Открыть воздушную задвижку 18. Последовательно открывая краны 22 на стояках отопления, производится продувка стояков воздухом снизу вверх.
Для отвода отработанной воды после в канализационную систему ливнестока на штуцер 20 нужно надеть гибкий резиновый шланг.
Начиная с дальнего стояка, осуществляется гидропневматическая промывка последовательно всех стояков.
Для этого нужно открыть последовательно кран 22 и 24 на стояках при открытой воздушной задвижки 21.Далее открыть водяной кран 19 и воздушный 18.

Затем для осуществления промывки

последовательно заполнить стояки водой;
закрыть краны 21 и 23;
открыть водяной дренаж через 20–ю задвижку.

Включить воздух задвижкой 18. При открытых задвижках 19 и 20 включить последовательно стояки, открыв задвижки 24 , начиная с самого дальнего стояка.

Гидропневматическая промывка систем отопления с нижней разводкой

В системах отопления со схемой нижней разводки отопления, промывка осуществляется аналогично. Систему заполняют водой через задвижки 19;24 и 22, при этом кран 21 открыт.

Далее производится продувка воздухом, начиная с последнего, каждого стояка отопления. Делая промывку по стоякам, сброс воды с каждого стояка можно сделать через кран 23а.

Чтобы отвести воздушноводяную смесь от нескольких стояков сразу, сброс смеси в ливнесток выполняется через дренаж 20(см. рис.2).

Гидропневматическая промывка систем отопления выполняется до тех пор, пока сбрасываемая вода полностью не осветлится.

Окончив промывку нужно сбросить остаточную воду.
Заполнить систему отопления и сделать однократный сброс.
Далее заполнить систему водой и взять пробу на анализ.

Гидропневмопромывка и гидропромывка систем отопления

Что представляет собой гидропневмопромывка

Суть метода состоит в том, что в систему, заполненную водой, под большим давлением подаётся сжатый воздух. Образуется бурлящая водо-воздушная смесь (пульпа), которая взрыхляет отложения накипи и через слив выносит их в канализацию. Для большей эффективности очистки воздух от компрессора подаётся импульсами, толчками. Пульсация таких водо-воздушных “ударов” регулируется и может пошагово изменяться. Промывка продолжается до тех пор, пока вода на сливе из контура не станет чистой. После окончания работ нужно обязательно проверить систему на герметичность – провести опрессовку, потому что после удаления накипи в некоторых соединениях трубопроводов может возникнуть течь.

Для многоквартирных домов периодичность гидропневматической промывки систем центрального отопления определена в 1 год (СНиП 3.05.01-85). В частных домах автономные системы отопления следует промывать, только если в этом назрела реальная необходимость. То есть заметно ухудшилась теплоотдача, расход энергоносителей вырос, а на теплообменниках легко обнаруживаются холодные участки. Можно промывать систему и чисто из профилактических соображений, но она обходится недёшево (если заказывать в специализированной компании).

Подключенное оборудование для гидропневмопромывки элеватора

Чем и как промыть радиаторы и систему отопления

Сам процесс очистки системы отопления дома не сложен, справиться с ним под силу любому хозяину.

Существует несколько способов чистки сети отопления в частном доме своими руками
:

промывка механическая;
химическая чистка;
способ пневмогидроудара;
промывка биологическая.

Механическая промывка

Этот способ промывки отопительных систем требует полной разборки всех коммуникаций — перед тем как почистить элементы, снимать придется каждую деталь системы. Сложность метода заключается в очистке внутренних поверхностей труб и батарей от накипи и ржавчины вручную с помощью металлических щеток. В наше время практически не применяется, так как требует значительных затрат времени и сил.

Метод химической промывки

Для чистки системы требуется подключение насоса с заполненной химическими веществами емкостью. Моющее средство растворяет и отслаивает прилипшие к стенкам труб загрязнители.

Для химической очистки используется два вида жидкостей — на кислотной или щелочной основе, применяющихся в зависимости от материала, из которого изготовлены трубы и батареи, а также вида отложений. Химией рекомендуется промыть систему отопления также и в тех случаях, когда снять элементы системы слишком затруднительно.

Жидкость для промывки на основе щелочей или кислот нельзя использовать при работе с алюминиевыми батареями в связи с тем, что металл вступает в реакцию с химическими соединениями. Также запрещено проведение очистки разгерметезированных систем, так как химическое средство для промывки отличается токсичностью и способно нанести вред здоровью
. По этой же причине использованные жидкости нельзя сливать в канализацию, а работу следует выполнять в резиновых перчатках и респираторе.

После химической очистки будут полностью удалены все загрязнители, продляется срок службы системы.

Гидропневматическая промывка

Такой способ заключается в обработке внутренних поверхностей батарей и труб потоком подающейся под высоким давлением смеси воздуха и воды. Промывка отопительной системы таким способом отличается высокой эффективностью, но для его применения необходимо специальное оборудование.

Гидропневмоочистка отлично зарекомендовала себя при работе с чугунными радиаторами старого типа, еще советского производства. Прочистка водой и воздухом не предъявляет каких-либо жестких требований к элементам отопительной системы, как химический способ, то есть одинаково подходит для всех видов материалов и труб. Несмотря на высокую стоимость в сравнении с химическим методом, он полностью безопасен и более эффективен.

Способ пневмогидроудара

Такой метод является наиболее быстрым (занимает не более часа), удобен, так как не приходится демонтировать элементы системы, но требует применения специальной техники.

На окончания отопительных коммуникаций присоединяется специальное оборудование — пневмопистолет, при помощи которого в трубопровод подается пневмогидравлический импульс, отслаивающий налипшие на стенках труб и батарей загрязнители.

Несмотря на серьезное и пугающее своей сложностью название, промывка труб таким способом абсолютно безопасна, так как к стенкам прикладывается сила, составляющая не более 2% от мощности импульса, а основной удар приходится на загрязнения.

Биологическая промывка

По своей сути такой способ очень схож с химическим, только вместо опасных реагентов применяются высокотехнологичные растворители и расклинивающие биопрепараты. Под их воздействием разрушаются кристаллические связи загрязнителей, счищаются коррозийные и органические отложения.

Промывочный биоматериал выпускается на водной основе, а их применение позволяет полностью очистить сеть отопления в многоквартирном доме и в индивидуальном жилище.

Пневмогидроимпульсивная

Специалисты, которые прибегают к данному методы очистки, обращаются к помощи специального оборудования для промывки отопления – водяному пневомпистолету.

Уникальность данного пистолета заключается в том, что он удаляет отложения и накипь даже с расстояния в 50 метров – именно такая максимальная дальнобойность прибора. Пистолет позволяет провести точечную очистку отопительных, причем таких результатов невозможно получить при стандартных методах. Как и в случае с химической очисткой, имеется возможность промывать отопительные приборы прямо во время их функционирования, без необходимости в отключении.

Промывка радиаторов отопления

Начало очищения. Радиатор нужно отнести в ванную и промыть чистой водой. Поскольку он может нанести повреждения и царапины на ванную, под него желательно подложить деревянную доску. Если же промывание осуществляется в частном доме, то для прочистки, радиатор лучше всего вынести во двор.
Откручивание торцевых футорков с помощью ключа. Эту процедуру следует выполнять в ванной комнате или на улице во дворе. В связи с тем, что откручивание торцевых футорков вызывает выброс из батареи грязной жидкости, и она может залить пол и рядом стоящую мебель. Это приведет к проблемам и нанесет вред мебели и напольному покрытию.
Промывание радиатора. Промывание осуществляется с помощью шланга или душа. Шланг вставляется в отверстие трубы и под напором подается вода.

Причины засорения отопительной системы

Наиболее распространенной причиной появления засоров в системах отопления частного дома является коррозия внутренней поверхности труб от воздействия воздуха во влажной среде. Спустя какое-то время фрагменты ржавчины, циркулирующие по трубам совместно с теплоносителем, оседают и накапливаются в контуре. Частицы оседают в самых неблагоприятных участках — поворотах труб, способствуя появлению разрывов и свищей. В конечном итоге теплоноситель теряет пропускную способность, наблюдается нарушение стабильности температурного режима на различных участках трубопровода, в связи с чем необходимо выполнять чистку системы.

Еще одной часто встречающейся и не менее опасной причиной засорения труб является накипь. Если коррозия свойственна только металлическим отопительным сетям, то накипь воздействует даже на трубы из пластика, засоряя их мелкими частицами. Качество, заполняющей контур, воды значительно снижается, образуется ил, в котором застревает мусор.

Как почистить батарею

Но не всегда требуется чистка всей системы. Часто трубы чистые, а засорены только радиаторы. Как это определить? Когда нужно промывать радиатор? По температуре:

стояк и подводящие трубы горячие, а радиатор еле нагрет, скорее всего, он забился;
не греют некоторые секции или части отопительного прибора;
вверху нормальная температура, а низ остается холодным.

Все это говорит о необходимости чистки радиатора.

Холодная или неравномерно прогретая батарея — признак того, что пора проводить промывку системы или радиатора

Промывают батареи после окончания отопительного сезона. Если при установке на подаче и обратке поставлены шаровые краны, а при однотрубной разводке есть еще и байпас, то можно это делать и в отопительный сезон: закрыв краны радиатор можно снять. Система при наличии байпаса будет работать дальше.

Снимаете батареи, скручиваете всю арматуру. Несете в место, где есть источник воды. Если промываете радиатор в квартире, это может быть ванная, но только если она чугунная (на дно киньте побольше старых тряпок, чтобы не побить эмаль). В частных домах промывку делают на улице, дотянув до места шланг с водой. Часто промывают только водой: заливая ее в разные коллекторы. При достаточно сильной струе вымываются даже стойкие отложения.

Есть специальная насадка, которая создает узкие сильные струи, которые разбивают даже многолетние накопления

Если организовать струю воды нет возможности, все коллекторы кроме одного закройте заглушками (купите на рынке или в магазине). Залейте внутрь воду и закрутите последний коллектор. Теперь потрушиваете и переворачиваете батарею.

Чугун переворачивать непросто, да и потрусить не получится. Зато можно постучать: киянкой или деревянным молотком. Если отложений еще много и водой они не вымываются, можно попробовать кое-какие химические средства. Стенки у него толстые, так что вряд ли повредятся.

Чистят чугунные батареи при помощи сыворотки или каустика, некоторые используют средства для чистки канализации типа «Крот». Но «Крот» — это сильнодействующее вещество и с ним нужно быть аккуратным. Залив средства, периодически батарею переворачиваете, постукиваете. Через сутки-двое (или несколько часов, смотря, что залили), заглушку откручиваете, все содержимое сливаете. Вот тут нужно будет подумать: куда. Возможно, в ведро или корыто, а потом в канализацию, но вариантов много. Вылив все содержимое, тщательно промываете водой: если что-то останется из химических средств, активизируется коррозия. После такой обработки внутри должно быть чисто.

Вот так может забиться радиатор

Устанавливаете радиатор на место, и проверяете: включаете систему на некоторое время при повышенном давлении. Это так называемая опрессовка системы. В системе индивидуального отопления это несложно: открываете кран подпитки и заполяете систему, следите за давлением по манометру. Как только оно превысит рабочее в 1,5 раза, поток теплоносителя перекрываете. Оставив систему на некоторое время в таком состоянии, проверяете ее на прочность. По истечение суток, часть теплоносителя сливаете, доведя давление до нормы.

Для проверки отдельного радиатора в квартире используют опрессовочный аппарат. Покупать такой агрегат необязательно: можно взять в аренду. Они есть ручного типа, работают просто: в емкость заливается вода, при помощи ручной помпы закачивается внутрь, и ею же (помпой) создается избыточное давление (отображается на манометре). Зная рабочее давление в своей системе, вы создаете проверочное на 20% выше. Если нигде не потекло — можно считать, что все прошло удачно.

Опрессовочный аппарат для проверки герметичности системы. Лужи на полу — свидетельство того, что придется устранять течь

Длительная и непростая это процедура, а промывка чугунного радиатора, еще и физически тяжела. Тем не менее, поддержание чистоты системы — залог экономного отопления: теплоотдача такой системы выше.

Другие способы

Полезный результат достигается за счет тонких струй влаги под большим напором, удаляющих накипь, ржавчину, отложения жира

Гидродинамическая промывка, как гидропневматическая, требует наличия особого оборудования, со специальными насадками, тонкими шлангами.

Полезный результат достигается за счет тонких струй влаги под большим напором, удаляющих накипь, ржавчину, отложения жира. Применяется для трубопроводов и радиаторов с простой схемой расположения водных каналов.

Недостатки: дорого стоит.

Преимущества: достаточно эффективна.

Пневмогидроимпульсная промывка еще один способ очистки отопительной магистрали.

Используется для полостей, диаметр которых не превышает 15 см.

Принцип действия: при помощи пневмопистолета или специального импульсного аппарата, подсоединенного к обратке с помощью отвода, в трубах создается давление воздуха около 5 атмосфер. В этих условиях от внутренних поверхностей труб откалываются затвердевшие загрязнения.

Наружу они удаляются вместе с воздухом через шланг, который подсоединяется к отводному патрубку обратки вместо отсоединенного компрессора. Открытием вентиля воздух устремится наружу под давлением, заодно вынося все загрязнения.

Электрогидроимпульсная очистка отопления. Полезный результат достигается под действием специального аппарата. Образовавшаяся внутри накипь разрушается ударной волной от электрического разряда коаксиального кабеля при давлении до 12 атм. Сами трубы при этом не страдают, независимо от конфигурации системы отопления. Мусор по окончании процедуры вымывается проточной водой.

Пошаговая инструкция

Для начала от батареи отопления нужно убрать все лишние предметы, которые мешают для проведения промывания всей системы. Если около нее находятся занавески, то их необходимо аккуратно снять. Также на полу очень часто постелен ламинат или паркет, и во время работы его можно повредить или испортить. Поэтому под батарею желательно постелить ненужный материал или пленку.
Перекрывание водоснабжения в батареи. Обычно на батареях имеется запорная арматура, то с помощью нее можно перекрыть воду. Однако на них не всегда присутствует этот элемент, поэтому перекрытие воды будет немного сложнее. Необходимо слить всю жидкость из системы отопления. Процесс сливания проходит следующим образом – с отопительной системы нужно открутить радиатор и слить из него, в заранее подготовленное ведро, всю воду.

Варианты промывки отопительных систем

Причина засорения не только в наличии механических взвесей в теплоносителе, но и в реакции металла с водой. Взаимодействие приводит к наслоению отложений разного типа, в том числе солей кальция, мягкого и твердого осадка, ржавчины. Чтобы знать, как и чем промыть систему отопления в частном доме, необходимо ознакомиться с технологией проведения работ и подобрать оптимальный вариант, подходящий для применения в каждом индивидуальном случае.

Механический способ прочистки

Для выполнения процедуры потребуется демонтаж и полная разборка приборов отопления. Чистить нужно жесткими щетками, работы ручные, поэтому потребуется немало времени и сил. Техника сложная в применении, поэтому используется редко.

Гидродинамический способ прочистки

Технология проста – в трубы нагнетается чистая вода, для чего используется специальное промывочное оборудование. Аппараты оснащаются насадками, которые помогают устранить все отложения и даже самые стойкие загрязнения.

Технология считается простой и практичной, не требуется использование химических веществ, поэтому способ подходит для промывания батарей из чугуна, которые в силу малой инертности металла плохо переносят химические вещества. Гидродинамическая технология стоит дороже, чем очищение химикатами, потому что требуется специальное оборудование для промывки системы отопления, которое подает воду под определенным давлением в несколько сотен атмосфер.

Химический способ прочистки системы

Для устранения сложных и значительных отложений изнутри труб и батарей применяются химические и биопрепараты для промывки системы отопления частного дома. Способ считается практичным и действенным, позволяет быстро избавиться от сложных отложений в виде накипи, невымывающихся из трубопроводов естественным образом.

Правильно подобранные составы быстро размягчат, разрыхлят слои, а вода под напором вымоет их изнутри. Во многих смесях есть компоненты для защиты элементов магистрали от ржавчины, за счет чего продлевается срок работы всего оборудования. Регулярность проведения химической чистки зависит от типа применяемых препаратов.

К достоинствам технологии относят:

сравнительно невысокую стоимость процедуры;
оперативность проведения работ;
готовность магистрали к эксплуатации сразу после завершения чистки – приборы не придется демонтировать;
работы разрешено проводить без нарушения режима циркуляции теплоносителя.

Следует знать, что применять составы нужно только после предварительной подготовки – токсичные смеси могут вредно повлиять на здоровье, поэтому из комнаты нужно увести людей и защитить лицо, руки работника.

Алгоритм работ следующий:

Подобрать состав для промывания. Как правило, все смеси применяются в зависимости от материала трубопровода, батарей – нужно внимательно читать назначение и применение состава.
Если требует инструкция, то состав разводится водой.
Заполнить резервуар составом, подключить насос и запустить циркуляцию жидкости на определенный период времени. Ограничения по времени указываются в инструкции, зависят от толщины отложений.
Как только магистраль отработает положенное время, отключить подачу питания, слить отработку и промыть контур чистой водой.

После промывания заполнить магистраль теплоносителем нужного вида и можно снова эксплуатировать теплосистему.

Гидропневматический способ прочистки

Технология считается оптимальной для выполнения своими руками и эффективной по воздействию.

Как проводится гидропневматическая промывка систем отопления:

Отключить систему отопления от питания. Открыть клапана в магистрали и слить воду.
Удобнее всего демонтировать батареи с шаровыми кранами, а для откручивания стыков на чугунных радиаторах их придется нагревать.
Промыть приборы чистой водой, лучше в ванной, подавая воду шлангом в отверстие радиатора.

Промывать батарею нужно до тех пор, пока текущий поток воды не станет чистым. Если слой отложений сильно толстый, пригодится жесткая щетка или трос.
Промыть трубы, пользуясь тем же способом, не забыть об устранении коррозийного налета.

После выполнения работ нужно собрать агрегаты, запустить систему в работу.

Способы гидропневматической промывки

многоквартирный ли это дом или частный сектор;
сколько этажей у дома;
какая жидкость использовалась в качестве теплоносителя;
как давно проводилось обслуживание или прочистка;
из какого материала выполнены трубы;
в каком году монтировалась система.

Проточный способ промывки

Такой метод очистки трубопроводов отопительной системы от шлаков заключается в следующих этапах:

Систему отопления необходимо полностью заполнить водой, оставив открытым вентиль воздухозаборника.

После заполнения системы вентиль необходимо плотно закрыть

Схема гидропневматической промывки

В систему подается поток сжатого воздуха, одновременно открывается патрубок спуска

До появления из спускного патрубка чистой воды в систему продолжает подаваться водно-воздушная смесь

Обратите внимание, что объем промывочной смесь может быть довольно большим, так что заранее позаботьтесь о месте слива отработанной жидкости

Промывка с заполнением системы отопления

В этом случае необходимо провести следующие последовательные операции:

Заполнить отопительную систему водой при закрытых вентилях.
Через входной патрубок при закрытом выпускном патрубке в течении 5-1 минут подается сжатый воздух.
После прекращения подачи воздушного потока открывается выходной патрубок и водно-воздушная смесь с сорванной накипью сливается из системы.

Химическая

На сегодняшний день химическая промывка признана наиболее популярной и востребованной, поскольку быстро и эффективно удаляет все лишние отложения на стенках труб и батарей. Чаще всего при химической промывке используются комплексоны, растворители, щелочи, композиционные растворы, а также водные растворы органических и минеральных кислот.

Химический способ промывки труб многоквартирного жилого дома отлично подходит там, где невозможно осуществить физическую очистку с наибольшей эффективностью.

Химический метод также хорош, если необходимо прочистить стальные трубы, ведь вымыть налет из них гораздо сложнее обычного. Химический реагент отлично справится с задачей.

Оборудование при химочистке

При химической очистке используется специальное оборудование, которое состоит из шлангов, емкости для жидкости и насоса. В зависимости от вида материала, из которого произведен трубопровод (оцинкованная поверхность, легкие сплавы, чугун, латунь, алюминий, сталь, медь), подбираются соответствующие порошкообразные и жидкие средства для промывки стенок труб от накипи и отложений.

Чаще всего химическая очистка системы отопления выполняется в течение нескольких дней, что не приносит каких-либо дополнительных неудобств владельцам. К тому же в период отопительного сезона все продолжает работать, а здание – отапливаться.

Плюсом такой очистки является также то, что не требуется останавливать работу всей системы отопления, чтобы промыть трубы. Это говорит о том, что промывка и опрессовка может проводиться даже в зимнее время года. Гарантируется, что после химической промывки не потребуется дальнейшая очистка в течение еще 7-9 лет. Все, что потребуется для качественного результата — это произвести грамотный расчет.

Химические средства для промывки системы в частном доме

Различные химические промывки для отопительной системы выпускаются в виде концентратов, которые перед использованием нужно разводить водой в указанной пропорции, в виде порошков (тоже нуждается в разведении водой) и готовых к использованию жидкостей.

Жидкость для промывки системы отопления может изготавливаться на основе щелочных или кислотных компонентов. Кислоты активизируются очень быстро, поэтому при обращении с ними нужно быть осторожным. Щелочные компоненты не так быстро реагируют, но более безопасны в обращении. Биопрепараты для промывки системы отопления частного дома самые безопасные и экологически чистые.

Наибольшей популярностью пользуются следующие средства для промывки:

Профессиональная промывка Медеск устранит любые отложения, не повредив нагревательное оборудование и трубопроводы. Подходит для использования в быту и на производстве. Состав не вступает во взаимодействие с уплотнителями и прокладками. Очищение происходит при температуре в 20°С. Раствор подходит для механического, химического и комбинированного очищения. Для нейтрализации действия состава трубопроводы хорошо промывают водой.
Состав на основе кислоты Docker Thermo не содержит вредные вещества и не разрушает структуру металлических элементов. Подходит для использования в трубопроводах из металла и полимеров. Раствор не портит резиновые уплотнители. Для использования средство заливают в систему и дают ему циркулировать в течение 2-4 ч. Не подходит для алюминиевых элементов отопительных систем. Продается в концентрированном виде в емкости вместительностью 11 л.
Средство на базе соляной кислоты Метилан Т борется с известковыми отложениями, ржавчиной и илом. Подходит для использования в трубах из стали и цветных металлов. Для слива в канализацию в отработку нужно добавить щелочной нейтрализатор. Продается в концентрированном виде в таре объемом 1-30 л.
Эффективный раствор для очистки труб отопления Master Boiler Power используется для промывки котлов и радиаторов из различных видов металлов. Он хорошо справляется с плотными и органическими отложениями. Для приготовления раствора концентрат разбавляют водой в соотношении 1 к 17. Средство продается в таре вместительностью 0,6-30 кг. Перед сливом не нуждается в нейтрализации. Это средство разлагается биологически, оно не опасное и не токсичное, поэтому при проведении работ можно не использовать индивидуальные средства защиты.
Раствор Дезоксил-3 предназначен для очищения трубопроводов водоснабжения и отопления. Он выпускается в форме концентрата в таре объемом 20 л. Эта жидкость не является огнеопасной и классифицируется как 3 класс токсичности. Для лучшего очищения рекомендуется использовать в комплексе с присадкой Дезоксил НО. Для нейтрализации повышенного пенообразования используют присадку Форал ПГ. Поскольку состав довольно агрессивный, при работе с ним нужно использовать индивидуальные средства защиты.

Отдельно стоит сказать о сливе отработанной жидкости в канализацию. Большинство составов могут биологически разлагаться, поэтому перед сливом в канализационную систему в них ничего не добавляют. Если в растворе нет биоразлагаемых компонентов, то перед сливом в канализацию в отработку добавляют нейтрализатор.

Блиц-советы

Как определить есть ли в системе накипь или отложения? Существуют общие для всех контуров признаки имеющихся засоров. Наблюдая за работой отопления можно определить, требуется ли ей промывка.

Контур засорен при наличии хотя бы одного из следующих изменений:

Более длительный разогрев системы;
Появился посторонний шум в работающем котле;
Неравномерный нагрев батарей;
При горячих трубах радиатор остается холодным;
При равных затратах топлива температура в помещении стала ниже.

Совет: После завершения отопительного сезона сливать теплоноситель из контура отопления не рекомендуется. Это может привести к разгерметизации мест соединения элементов вследствие пересыхания и образованию внутри затвердевших инородных образований.

Совет: Раскрутить соединение чугунной батареи будет легче, если предварительно нагреть муфту.

Совет: Специальный фильтр, установленный перед котлом, будет очищать циркулирующий в контуре теплоноситель и снизит образование на внутренних поверхностях накипи.

Источник

Широко применяется для очистки систем отопления в многоквартирных домах. Технология гидропневматической промывки основана на очистки шлама и отложений на внутренней поверхности труб и радиаторов отопления потоком воды смешанным с потолок воздуха подающегося под давлением.

Гидропневматическая промывка систем отопления — инструкция

Промывка системы отопления проводится в присутствии представителя энергоснабжающей организации.
К началу промывки приглашается мастер теплового узла района и при его присутствии начинаются промывочные работы.
На время промывки систему отопления отключают от квартальной сети отопления задвижками 1, 2, 3, 4. Если в задвижках недостаточно плотности закрытия нужно установить дополнительные блинды (заглушки), из 3мм листовой стали.
К началу нового отопительного сезона эти задвижки должны пройти ревизию.

Подготовительные работы

К штуцерам служащим для промывки подсоединяют резиновые шланги. Шланги (резиновые рукава) присоединяются при помощи полугаек «РОТ» (по ГОСТ 2217-76). На вводы воздуха и воды, которыми будет осуществляться промывка, необходимо обязательно установить обратные клапаны.

Перед промывкой удалить сопло из элеватора.

Систему заполняют холодной водой через задвижку 19 с открытым краном 21 воздухосборника и открытых задвижках 22 и 24,а также закрытых задвижках 1;2;3;4;18;20 и 23. После того, как в кране 21 появится вода, этот кран и задвижку 19 нужно закрыть.
Произвести продувку воздухом каждого стояка системы отопления.
Для этого закрыть все краны 24 на стояках. Открыть воздушную задвижку 18. Последовательно открывая краны 22 на стояках отопления, производится продувка стояков воздухом снизу вверх.
Для отвода отработанной воды после в канализационную систему ливнестока на штуцер 20 нужно надеть гибкий резиновый шланг.
Начиная с дальнего стояка, осуществляется гидропневматическая промывка последовательно всех стояков.
Для этого нужно открыть последовательно кран 22 и 24 на стояках при открытой воздушной задвижки 21.Далее открыть водяной кран 19 и воздушный 18.

Затем для осуществления промывки

последовательно заполнить стояки водой;
закрыть краны 21 и 23;
открыть водяной дренаж через 20–ю задвижку.

Гидропневматическая промывка систем отопления с нижней разводкой

Окончив промывку нужно сбросить остаточную воду.
Заполнить систему отопления и сделать однократный сброс.
Далее заполнить систему водой и взять пробу на анализ.

Чтобы добиться эффективности от системы водяного отопления, необходима не только правильная ее эксплуатация. Как показывает практика, без постоянного профилактического осмотра и ремонта, которые заключаются в уходе и промывке, достичь хорошего результата бывает непросто.

Своевременная промывка системы отопления нужна не только для поддержания работоспособности отопительной системы, но и для существенной экономии денежных средств. На эффективное функционирование отопления влияют многие факторы, а именно:

— нормальная работа теплогенератора;

— качественный теплоноситель;

— рабочее давление;

— своевременное техническое обслуживание.

Своевременная и правильная промывка внутренних систем отопления в многоквартирном или в частном домовладении значительно продляет срок эксплуатации трубопроводов и радиаторных батарей, положительно влияет на процесс теплоотдачи.

Зачем нужна промывка системы отопления

Во время эксплуатации стенки трубопровода покрываются слоем накипи. При этом в значительной степени снижается пропускная способность системы, теплоотдача, и соответственно эффективность работы отопления. Отложения имеют очень низкую теплопроводность, примерно раз в 40 меньше, чем металл. Поэтому, если накипь в трубе будет толщиной в 1мм, она способна снизить отдачу тепла на 15-20%. Соответственно толстый слой образовавшейся накипи приведет к тому, что радиаторы зимой будут едва «живыми».

Еще одно негативное свойство агрессивных отложений — способность разрушать металл. Вследствие такого разрушения образуются нежелательные свищи и разрывы. Тут уж не до профилактики — системе нужен срочный ремонт, который, как правило, намного затратнее, чем проведение ТО.

Удалить накопившиеся отложения в отопительной системе можно только при помощи промывки. Промывка системы отопления многоквартирном доме должна выполняться ежегодно, в частном — по мере необходимости.

Главные признаки не эффективной работы отопления

Как понять, что Ваша система отопления функционирует неправильно и ей срочно нужна промывка? Первые признаки «заболевания» выглядят так:

— запуск или разогрев происходит очень долго;

— трубопровод горячий, а батареи остаются холодными;

— появление неестественных звуков во время работы котла;

— резко увеличился расход топлива;

— неравномерный прогрев радиатора.

Чем выполнить промывку отопительной системы

Промывка систем отопления выполняется воздушным компрессором, рабочее давление которого составляет 0,6 МПа. Это достаточно дорогостоящее оборудование, поэтому не стоит тратиться на его приобретение и попытаться промыть систему отопления самостоятельно.

Для выполнения этой работы лучше обратиться к профессионалам, которые, во-первых — имеют все необходимое оборудование, а во-вторых, знают, как добиться максимального эффекта от этой процедуры, при этом не повредить трубопровод и не обеспечить соседей нежданным душем с потолка. Промыть систему отопления в многоквартирном доме нужно при помощи «правильного» компрессора, который автоматически регулирует частоту импульсов при подаче смеси.

Еще одна полезная функция в работе этого оборудования — использование средств дезинфекции, которые благотворно сказываются на качестве промывки. Именно таким оборудованием работают мастера-сантехники нашей компании, выполняя работу качественно и безопасно, не допуская непредвиденных аварийных ситуаций. Промывка системы отопления, цена на которую у наших мастеров достаточно демократична, это ваше гарантированное тепло суровой зимой.

Виды, правила и порядок проведения промывки

На сегодняшний день известны такие виды промывки отопительных систем:

гидропневматическая;
химическая;
пневмогидроимпульсная.

Гидропневматическая промывка системы отопления заключается в следующем: сжатый воздух нагнетается в заполненный водой трубопровод. При этом образуется воздушная смесь, которая передвигается на большой скорости, измельчает и отделяет отложения от внутренней поверхности трубы и выводит их за пределы контура.

Гидравлическая промывка системы отопления выполняется двумя способами:

— проточная схема, при которой вначале система заполняется водой при открытом кране воздухосборника. Его перекрывают после того, как произойдет полное заполнение. Затем компрессор производит нагнетание сжатого воздуха, и только после этого открывается спускной патрубок. В итоге смесь из воды и воздуха проходит все отопительные приборы и сливается. Промывка отопления с воздухом длится до тех пор, пока из патрубка не начнет течь чистая вода;

— во втором варианте система заполняется водой при закрытом кране воздухосборника. При помощи дублирующего патрубка трубопровод заполняется сжатым воздухом на протяжении 10-20 минут. После этого грязная жидкость сливается через отверстие сливного патрубка.

Химическая промывка или капитальный ремонт

Химическая промывка системы отопления заключается в использовании растворов, содержащих щелочи и кислоты.

В этом случае химический растворитель и ингибитор коррозии, который защищает металл от коррозии, вводят вместо теплоагента. Циркулирующий в отопительной системе реагент растворяет все отложения и накипь на стенках труб. Перед тем, как слить содержимое, добавляется нейтрализатор. Это способствует значительному снижению токсичности химического препарата.

Для каждого случая подбирается определенный состав раствора, рассчитывается время его действия, учитывается степень загрязнения отопительной системы и из какого материала она изготовлена.

Промывка труб отопления этим способом позволяет выполнять эту процедуру круглый год, даже во время отопительного сезона, не отключая отопление. Качественная гидрохимическая промывка систем отопления выполняется один раз, этого бывает достаточно для эффективной работы системы на длительный срок.

Химическая промывка систем отопления увеличивает срок ее эксплуатации на 10-15 лет, в разы увеличивает теплоотдачу радиаторов. Эффективность такой процедуры сравнима разве что с капитальным ремонтом, но выигрывает в стоимости. Химическая промывка системы отопления, цена на которую в десять раз ниже, является отличной альтернативой капремонту.

Недостаток такого вида промывки один — достаточно высокая токсичность используемых препаратов. Если трубы тонкие или нарушена их герметичность, то этим методом пользоваться категорически запрещается, т.к. высококонцентрированные реагенты могут разрушить их целостность и создать аварийную ситуацию. Алюминиевые батареи этим агрессивным способом не промывают.

Промывка отопления с использованием химических реактивов должна выполняться исключительно опытными мастерами. Не стоит пытаться сделать ее самостоятельно или доверить новичку-дилетанту. Последствия могут быть самыми непредсказуемыми. Мастера-сантехники нашей компании успешно справятся с такой задачей, подберут необходимый состав и рассчитают время. Промывка систем отопления, стоимость которой у наших специалистов приемлемая, поможет заказчику избежать дополнительных расходов.

Пневмогидроимпульсная промывка — максимальный эффект

Этот вид очистки проводят специальным пневматическим прибором, не демонтируя систему отопления. Под воздействием аппарата в теплоносителе образовывается импульсная кинетическая волна и кавитационные пузыри, которые и создают ударную волну.

Однажды весной в батареях квартир многоэтажек вдруг раздаётся странный шум – это началась гидропневматическая промывка системы отопления, или барботаж. Ту же самую процедуру должны проводить у себя и владельцы частных домов, если не хотят мёрзнуть зимой. “Сосуды и капилляры” отопительной системы необходимо регулярно прочищать.

Зачем нужно промывать систему отопления

Вода, которая течёт по трубам отопления, далеко не дистиллированная. Чего в ней только нет:

механические примеси: ржавчина, песок, окалина и прочая грязь;
химические примеси: соли металлов, особенно кальция и магния;
микропузырьки растворённого воздуха и других газов.

Вкупе с температурой до 100°С и высоким давлением всё это образует «адскую» смесь. Круглосуточно протекают химические реакции, главный результат которых, – образование накипи, коррозия теплообменников и коммуникаций.

Воду, поступающую в систему, нужно не только фильтровать от механических примесей, но и приводить к нужным химико-физическим характеристикам, то есть выполнять нормы водоподготовки в тепловых системах.

Важно: коррозия в теплосистеме происходит по нескольким причинам. Две основные:

Микропузырьки воздуха: они содержат больше кислорода, чем воздух в свободном состоянии, – до 35% (кислородная коррозия).

Повышенная кислотность воды – pH < 7 (кислотная коррозия).

Поэтому при водоподготовке важны деаэрация воды и повышение водородного показателя рН до 8,0-9,5.

Если своевременно не принять меры:

заметно понижается теплоотдача системы;
возрастает расход энергоносителей;
истончаются и разрушаются стенки труб и котла, образуются течи в разных элементах трубопровода.

Существует несколько способов удаления вредных отложений. Из них гидропневмопромывка системы отопления – самый радикальный и эффективный. Он применяется как в частных, так и в многоэтажных домах.

Что представляет собой гидропневмопромывка

Как проводится гидропневматическая промывка

Последовательность действий, или инструкция по гидропневматической промывке системы отопления, следующая:

Промывка проводится постоячно, то есть по отдельным стоякам или группам стояков. Поэтому перед началом работ определяются группы стояков и последовательность промывки каждой из них.
При необходимости устанавливается запорная арматура между этими группами стояков.
Если в системе есть гидроэлеватор, у него снимаются сопла и диафрагмы.
Контур пускается на слив в канализацию с подачи на обратку. На обратном трубопроводе перекрывается домовая задвижка.
Трубопроводы заполняются водой для удаления воздуха, вентиль воздухозаборника открыт. После заполнения системы вентиль перекрывают.
Компрессор подключается к замерочному вентилю на подаче, открывается сброс на обратке.
Вентиль открывается при достижении давления 0,6 МПа в балластной ёмкости аппарата.
Перекрываются и промываются поочерёдно группы стояков. Продолжительность промывки – до полного осветления воды.
После промывки всех стояков контур отопления переключается на слив с подачи на обратку. Все группы стояков промываются вновь, теперь в обратном направлении тока водо-воздушной смеси.
По окончании работ система отопления сразу заполняется водой, держать её опорожненной не допустимо.

Важно: после гидропромывки системы отопления обязательно проводят опрессовку – гидравлические испытания трубопроводов. Опрессовка тепловых пунктов и систем отопления проводится раздельно.

Типовая схема постоячной гидропневмопромывки

Если нанять подрядчика

Если заказать гидропневматическую промывку систем отопления в сервисной компании, то сначала специалисты должны определить объём и стоимость работ. В этом случае:

Делаются расчёты протяженности промываемых трубопроводов, предстоящий расход воздуха и воды. Определяется стоимость работы.
Составляется план-график мероприятий.
Заключается договор на обслуживание.
Завозится оборудование, проводятся подготовительные работы, затем гидропневмопромывка и опрессовка.
Составляется акт о промывке и испытании внутридомовой системы отопления. Даётся техническая гарантия.

В частном доме работ меньше, чем в многоквартирном, поэтому и стоимость промывки существенно ниже. В то же время работы в частном секторе могут быть довольно сложными из-за специфических конструктивных особенностей тепловых систем.

Точечная пневмоимпульсная очистка

А если нужно промыть не весь контур отопления, а только радиаторы? Это распространённая ситуация, поскольку в радиаторе вода течёт медленно и накипь образуется быстрее. Вот, например, как выглядит засорившийся радиатор при тепловизионном обследовании.

Засорившийся радиатор на дисплее тепловизора

Один из вариантов гидравлической промывки системы отопления – пневмоимпульсная чистка. Она выполняется с помощью специального инструмента – пневмопистолета. Принцип работы – гидравлический таран: выстрел пистолета порождает в воде ударную волну, которая со скоростью 1500 м/с распространяется на расстояние до 60 метров. Таким образом удаляются даже те отложения, с которыми не справляется стандартная гидропневматическая промывка.

Возможна ли самостоятельная гидропневматическая промывка системы отопления в частном доме? Возможна, но для этого придётся приобретать или брать в аренду дорогостоящее оборудование. И, конечно, хозяин должен разбираться в тонкостях этой процедуры. Проще и надёжнее обратиться к специалистам и заключить договор на гарантийное и постгарантийное обслуживание.

Видео: промывка радиаторов отопления

Содержание жилого дома неразрывно связано с применением коммуникационных систем, в число которых входит и отопительная инфраструктура. Разветвленная сеть трубопроводов, по которым циркулирует горячая вода, подвергается серьезным нагрузкам, как механическим, так и химическим воздействиям. Под влиянием накипи и присадок, содержащихся в теплоносителе, происходит закупоривание труб и, как следствие, выход из строя обслуживающего оборудования. В результате требуется жилого дома, которая позволит восстановить прежнее рабочее состояние системы. Одним из наиболее эффективных средств такого техобслуживания можно назвать гидропневматическую очистку.

Когда следует выполнять промывку?

Поскольку операция весьма трудоемка и нуждается в соответствующей технической организации процесса, проводить ее в качестве обычной профилактической меры нецелесообразно. Тем не менее существуют определенные правила, по которым должна осуществляться промывка системы отопления жилого дома. Инструкция, в частности, предписывает ее выполнять сразу после монтажа и ремонта отопительной системы, а также проводить очистку для устранения грязи после завершения отопительного сезона.

Обычно за интервалами выполнения этой процедуры следят обслуживающие инстанции, но владельцам частных домов можно самостоятельно определить потребность в гидропневматической промывке по следующим признакам:

Нехарактерные звуки в котельном оборудовании.
Неравномерное распределение теплоносителя.
Разница в температурах на отдельных компонентах системы.
Увеличение времени на достижение оптимального температурного режима.

Все приведенные признаки свидетельствуют о том, что есть нарушения в циркуляции жидкости — как правило, это связано с загрязнениями в тройниках, стыковочных местах и крестовинах.

Подготовка к промывке

В целях достижения максимальной продуктивности в ходе гидропромывки необходимо соответствующим образом к ней подготовиться. Наибольший эффект промывка систем отопления жилых домов демонстрирует при работе в условиях, когда имеется точный и мощности напора для конкретных частей системы. Для этого необходимо провести обследование всех элементов отопительной инфраструктуры.

В ходе выполнения данного мероприятия также определяются участки, которые должны будут промываться отдельно или по группам. Например, стояк может подвергаться чистке вместе с другими элементами трубопровода или отдельно. При необходимости следует предусмотреть и наличие запорной арматуры. Когда выполняется промывка систем отопления жилых домов, запорные элементы используются для перекрытия участков трубопровода и удаления вымытых частиц из системы. Также необходимо определить, нужна ли опрессовка, то есть гидравлическое испытание.

Технология гидропневматической промывки

В сущности, этот метод обеспечивает барботаж среды под действием сжатого воздуха. В результате промывка системы отопления жилого дома компрессором формирует в водопроводе бурное движение теплоносителя. Сброс воды для промывочной операции может осуществляться прямо в дренаж или, если такие устройства отсутствуют, в наиболее доступный ливнесток либо в специальную камеру. Затем следует откачивание воды насосами. В момент впуска сжатого воздуха в обслуживаемую зону вода не должна проникать в ресивер Контролировать это условие необходимо с помощью задвижки на водопроводе — ее следует открывать только в моменты, когда давление ресивера превзойдет аналогичный показатель в трубопроводе.

Применяемое оборудование

В процессе очистки тепловых коммуникаций обычно используются передвижные компрессорные станции, производительность которых может достигать 6 м 3 /мин. Уровень давления в компрессорах составляет порядка 6 атм. К таким установкам относятся модели ДК-9 и ВКС-1, а также другие представители аналогичных дизельных станций. Необходимо учитывать, что гидропневматическая промывка системы отопления жилого дома может осуществляться в разных режимах. Выбор одного из них определяется дренажа, мощностью оборудования и планируемого Оптимальным режимом принято считать передвижение смеси, при котором имеют место толчки, а также попеременные проскоки воздушных пузырей и воды.

Методы выполнения промывки

Существует два способа промывки — метод наполнения и проточная техника. В первом случае предусматривается четкая последовательность выполняемых действий. Сначала трубопровод наполняется теплоносителем, после чего вентиль необходимо перекрыть. Далее на второй патрубок в течение 20 минут осуществляется подача сжатого воздуха. Это время может быть и другим — в зависимости от степени загрязненности и диаметров промываемых труб. После прекращения воздушного снабжения вентиль закрывается, а вода сливается по спускной трубе. Когда гидропневматическая промывка систем отопления жилых домов методом наполнения завершается, систему вновь очищают циркулирующей водой.

Второй способ также предполагает заполнение водой, после чего вентиль закрывается и начинается подача сжатого воздуха. В отопительный трубопровод поступают и водяная, и воздушная среды. Промывка завершается, когда в патрубке начинает проходить очищенная вода без примесей. Далее жидкость поступает в дренаж.

Трехэтапная промывка сильно загрязненных систем

Обычно такой способ применяется к системам отопления, которые не промывались длительное время. Три этапа позволяют справиться с большинством распространенных загрязнений, а также подготовить условия для проведения дальнейших профилактических мер по очистке. На первом этапе осуществляется стандартная промывка систем отопления жилых домов гидропневматическим методом, при котором подается для каждого обслуживаемого стояка от низа к верху. Операция выполняется при заполненном водой трубопроводе, обеспечивая эффект рыхления отложений. На второй стадии производится чистка стояков смесью, состоящей из воды и воздуха. Заключительный этап предполагает промывку водовоздушным напором разводящих трубопроводов.

Опрессовка

Эта операция выполняется после каждого ремонта отопительной системы. Как правило, она является и следующим мероприятием сразу после того, как завершилась промывка системы отопления жилого дома или помещения. Цель опрессовки — проверить трубы на герметичность. Это делается с помощью контроля показаний давления манометра и визуального осмотра системы. Начинать процедуру можно с включения холодной воды. В период, пока давление будет пребывать в оптимальном рабочем диапазоне, следует проверить данные манометра — в случае отклонений необходимо с помощью салфеток или туалетной бумаги провести ревизию наиболее сомнительных мест (стыков, переходов, мест подсоединения и т. д.). Если протечек нет, то можно вводить отопительную систему в эксплуатацию.

Заключение

Поддержание оптимального рабочего состояния в отопительной системе неизбежно предусматривает профилактические меры по очистке трубопровода. Каждый из существующих способов может показать качественный результат только при надлежащей технологической подготовке. В этом плане промывка системы отопления жилого дома своими руками методом гидропневматической чистки дает неплохие результаты при минимальных затратах. Конечно, потребуется специальное компрессорное оборудование, но его можно взять и в аренду. Так или иначе, но подобных результатов промывки невозможно достичь альтернативными способами, без профессиональных приспособлений.

Устранить перебои в отопительной системе многоэтажных домах, связанные с засором труб и батарей, поможет гидропневматическая промывка. Необходимость ее проведения обязательно, если из батарей часто слышны посторонние шумы, или она прогрета неравномерно.

Что представляет собой гидропневмопромывка?

Среди существующих методов очищения отопительной системы она используется чаще всего. Принцип проведения такой промывки заключается в нагнетании под давлением сжатого воздуха в отопительную систему, которая полностью заполнена теплоносителем. При этом внутри труб и батарей образуется пульпа, представляющая собой бурлящее соединение между водой и воздухом, которое подается в трубы толчками. Такое импульсное воздействие на стенки приводит к разрушению отложений и накипи. Которые после очистки устраняются через сливные отверстия в канализацию.

Импульсивность и сила толчков регулируется, поэтому ее можно изменять пошагово. Процесс продолжается до тех пор, пока из слива не появиться чистая вода. После этого обязательно выполняется опрессовка системы, которая необходима для проверки системы на герметичность. Иногда бывают случаи, что после промывки в местах, где была накипь, образуется течь. Ранее такие сквозные отверстия просто были закрыты отложениями.

Схема такой промывки продемонстрирована на схеме:

По нормам в многоквартирных домах промывка осуществляется раз в год в обязательном порядке. Владельцы частных домов очистку труб проводят, только если батареи стали топить ощутимо хуже. Для профилактики ее проводить нецелесообразно, так как за вызов соответствующих служб энергоснабжения требуется платить.

Разновидности гидропневматической промывки

Гидропневмопромывка бывает двух видов.

Первый метод

Проточный метод предполагает, что система будет заполняться водой полностью:

Вентиль воздухосборника находится в открытом положении.
После максимального заполнения трубопровода отопления вентиль перекрывается, при этом заранее подключенный в систему компрессор нагнетает сжатый воздух.
Жидкость совместно с ним, воздействуя на стенки труб, очищает их.
Всё содержимое труб выводится через выходной патрубок.

Об окончании промывки будет свидетельствовать чистая вода без примесей, выходящая из открытого патрубка.

Второй метод

Метод наполнения схож с тем, что описан выше, но при нем последовательность действий несколько иная:

Через один патрубок подается вода, и вентиль на нем закрывается.
Через другой патрубок начинают осуществлять подачу сжатого воздуха. Она длится примерно четверть часа, а для слабо загрязненных труб в небольшой системе может понадобиться всего пять минут.
Вентиль на патрубке, через который произошла подача воздуха, закрывается, а второй на спускном патрубке — открывается, и через него удаляется вода с примесями.

После этого систему несколько раз промывают чистой водой.

Инструкция по проведению гидропневматической промывки

Она должна осуществляться регулярно по отдельным стоякам или их группам. Перед началом проведения работ требуется определиться, в каких стояках будут ее делать в этот раз, чтобы установить на их концах запорную аппаратуру.

Ход действий следующий:

Снять сопла и диафрагмы с гидроэлеватора, если он имеется в системе.
Спустить контур в канализацию для сливания загрязненной воды.
Провести тепловизионное обследование внутренних поверхностей радиаторов, если имеется специальное оборудование.
Перекрыть тепловую задвижку, расположенную на трубе «обратки».
Заполнить систему водой, чтобы удалить с нее воздух, при открытом вентиле воздухосборника. Как только система наполнится, вентиль перекрывается.
Подключить компрессор к замерочному вентилю, открыть сброс на «обратке».
Открыть вентиль, когда давление на компрессоре достигнет отметки в 0,6 Мпа;
Перекрыть стояки и промыть их поочередно. Промывку проводить до того момента, пока из шланга не будет идти очищенная вода.
Переключить контур отопления с подачи на «обратку». Промыть все стояки в обратном направлении.

После окончания процесса промывки следует заполнить систему водой, так как ее трубы нельзя держать пустыми.

Оборудование для проведения промывки

Оно выбирается в зависимости от химического состава воды в трубах, которая является теплоносителем, степени загрязнения труб и батарей. Главной установкой при такой промывке выступает компрессор.

Имеется несколько его моделей, наиболее востребованными являются:

Станция CILLIT–BOY
. Это современное устройство с электронным управлением. Затраты на ее покупку могут вскорости окупиться, так как такой агрегат можно использовать не только для промывки отопления, но и для очистки питьевой воды от бактерий, а также обслуживания системы «теплый пол». При ее использовании для отопления равномерно подается сжатый воздух и вода. Ее мощности при промывке хватает не только для очистки труб и батарей, но и для удаления накипи с внутренностей отопительного котла, что продлевает его срок эксплуатации и увеличивает уровень нагрева.
Рокал
. Этот компактный компрессор в большинстве случаев применяется для промывки медных и стальных труб. Он может очищать системы, пропускная способность которых не более 300 литров. В нем поддерживается постоянное давление в 1 бар, а его производительность, несмотря на малые габариты, достигает 40 литров в минуту.
Ропульс
. Мощный аппарат, который применяется не только для промывки системы отопления, но и для очистки воды, идущей по трубам в дом. Его допустимо использовать для прочистки «теплый пол» и очищения солнечных коллекторов от илистых отложений. При очищении питьевой воды таким прибором из нее устраняется не только ржавчина и мусор, а также бактерии.
Романтик 20
. Он подходит для устранения накипи в трубах отопления. В нем предусмотрено автоматическое регулирование интервала импульсов. Высота напора достигает 10 метров, давление — 1,5 бара, а производительность такая же, как в установке «Рокал». Его можно использовать для систем, объем которых не превышает 300 литров.

Полезным устройством для обеспечения качественной промывки выступает тепловизор, но его могут позволить себе немногие, чаще всего, тепловизионное обследование заказывается в частных фирмах. Доступным среди своих аналогов является тепловизор «Seek Thermal» со следующими характеристикам:

на цветном экране отображается изображение под углом зрения в 36 градусов;
на объективе прибора имеется кольцо фокусировки;
частота съемки достигает 9 Гц.

Он может точно определить температуру отопительного прибора и выявить наиболее загрязненные места. При помощи прибора можно мгновенно получить всю тепловую картину объекта.

Видео: Как работает гидропневматическая промывка?

Чтобы оценить, чем отличается гидропневматическая промывка от химической, предлагается просмотреть следующее видео:

При любой системе отопления требуется регулярно проводить ее очистку. Гидропневматический метод промывки сегодня самый востребованный. Это объясняется тем, что после него отопительная система практически полностью восстанавливает свою пропускную способность, что приводит к максимально экономному использованию энергоресурсов.

Источник

Почему регулярное обслуживание просто необходимо?

Диагностика системы отопления

Как проводится гидропневматическая промывка и какое оборудование необходимо?

Способы гидропневматической промывки

Проточный способ промывки

Промывка с заполнением системы отопления

Как проводят опрессовку?

Обучающее видео: Гидропневматическая промывка системы отопления жилого многоквартирного дома

РД 34.20.327-87

1. ОБЩИЕ ПОЛОЖЕНИЯ И УКАЗАНИЯ ПО ПРОМЫВКЕ ТЕПЛОВЫХ СЕТЕЙ

2. СРЕДСТВА ИЗМЕРЕНИЯ

3. ПОДГОТОВКА ТЕПЛОВОЙ СЕТИ К ПРОМЫВКЕ

4. РАСЧЕТ РЕЖИМА ПРОМЫВКИ ТЕПЛОВОЙ СЕТИ

5. ПРОВЕДЕНИЕ ПРОМЫВКИ

6. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ РАБОТ

7. ПРИМЕР РАСЧЕТА РЕЖИМА ПРОМЫВКИ

Приложение 1

РАСЧЕТНЫЕ ПАРАМЕТРЫ ДЛЯ ГИДРОПНЕВМАТИЧЕСКОЙ ПРОМЫВКИ ВОДЯНЫХ ТЕПЛОВЫХ СЕТЕЙ ПО ЗАДАННЫМ ДИАМЕТРАМ ТРУБОПРОВОДОВ И СКОРОСТИ ВОДОВОЗДУШНОЙ СМЕСИ V = 1,5 ÷ 5 м/с

Приложение 2

НОМОГРАММЫ ДЛЯ РАСЧЕТА ГИДРАВЛИЧЕСКИХ ПОТЕРЬ В ВОДЯНЫХ ТРУБОПРОВОДАХ (К = 0,5 мм; g = 958 кг/м3)

Приложение 3

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ b К УДЕЛЬНЫМ ПОТЕРЯМ ДАВЛЕНИЯ ПРИ ЭКВИВАЛЕНТНОЙ ШЕРОХОВАТОСТИ K ³ 0,5 мм

Зачем необходимо промывать систему отопления?

Признаки снижения работоспособности отопительной системы

Суть и этапы проведения гидропневматической промывки

Технология проведения опрессовки

Гидропневматическая промывка систем отопления, инструкция

Вступление

Гидропневматическая промывка систем отопления — инструкция

Подготовительные работы

Затем для осуществления промывки

Гидропневматическая промывка систем отопления с нижней разводкой

Гидропневмопромывка и гидропромывка систем отопления

Что представляет собой гидропневмопромывка

Чем и как промыть радиаторы и систему отопления

Механическая промывка

Метод химической промывки

Гидропневматическая промывка

Способ пневмогидроудара

Биологическая промывка

Пневмогидроимпульсивная

Промывка радиаторов отопления

Причины засорения отопительной системы

Как почистить батарею

Другие способы

Пошаговая инструкция

Варианты промывки отопительных систем

Механический способ прочистки

Гидродинамический способ прочистки

Химический способ прочистки системы

Гидропневматический способ прочистки

Способы гидропневматической промывки

Проточный способ промывки

Промывка с заполнением системы отопления

Химическая

Оборудование при химочистке

Химические средства для промывки системы в частном доме

Блиц-советы

Гидропневматическая промывка систем отопления — инструкция

Подготовительные работы

Затем для осуществления промывки

Гидропневматическая промывка систем отопления с нижней разводкой

Зачем нужна промывка системы отопления

Главные признаки не эффективной работы отопления

Чем выполнить промывку отопительной системы

Виды, правила и порядок проведения промывки

Химическая промывка или капитальный ремонт

Пневмогидроимпульсная промывка — максимальный эффект

Зачем нужно промывать систему отопления

Что представляет собой гидропневмопромывка

Как проводится гидропневматическая промывка

Если нанять подрядчика

Точечная пневмоимпульсная очистка

Видео: промывка радиаторов отопления

Когда следует выполнять промывку?

Подготовка к промывке

Технология гидропневматической промывки

Применяемое оборудование

Методы выполнения промывки

Трехэтапная промывка сильно загрязненных систем

1. ОБЩИЕ ПОЛОЖЕНИЯ
И УКАЗАНИЯ ПО ПРОМЫВКЕ ТЕПЛОВЫХ СЕТЕЙ

4. РАСЧЕТ РЕЖИМА
ПРОМЫВКИ ТЕПЛОВОЙ СЕТИ

6. ТРЕБОВАНИЯ
ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ РАБОТ

7. ПРИМЕР РАСЧЕТА
РЕЖИМА ПРОМЫВКИ

РАСЧЕТНЫЕ ПАРАМЕТРЫ
ДЛЯ ГИДРОПНЕВМАТИЧЕСКОЙ ПРОМЫВКИ ВОДЯНЫХ ТЕПЛОВЫХ СЕТЕЙ ПО ЗАДАННЫМ ДИАМЕТРАМ
ТРУБОПРОВОДОВ И СКОРОСТИ ВОДОВОЗДУШНОЙ СМЕСИ V = 1,5
÷ 5 м/с

НОМОГРАММЫ ДЛЯ
РАСЧЕТА ГИДРАВЛИЧЕСКИХ ПОТЕРЬ В ВОДЯНЫХ ТРУБОПРОВОДАХ (К = 0,5 мм; g = 958 кг/м³)

ПОПРАВОЧНЫЕ
КОЭФФИЦИЕНТЫ b К УДЕЛЬНЫМ ПОТЕРЯМ ДАВЛЕНИЯ ПРИ ЭКВИВАЛЕНТНОЙ
ШЕРОХОВАТОСТИ K ³ 0,5 мм
