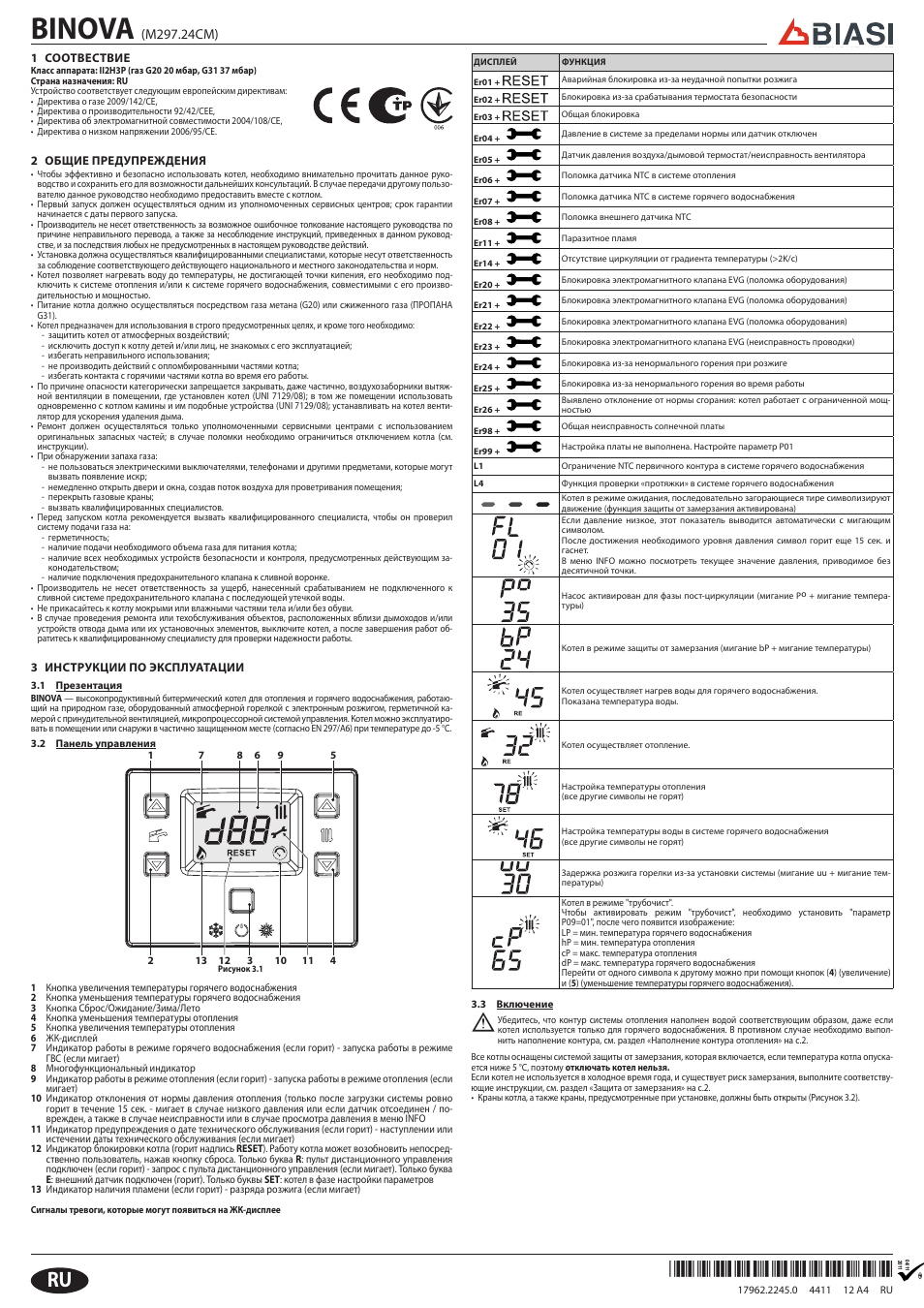

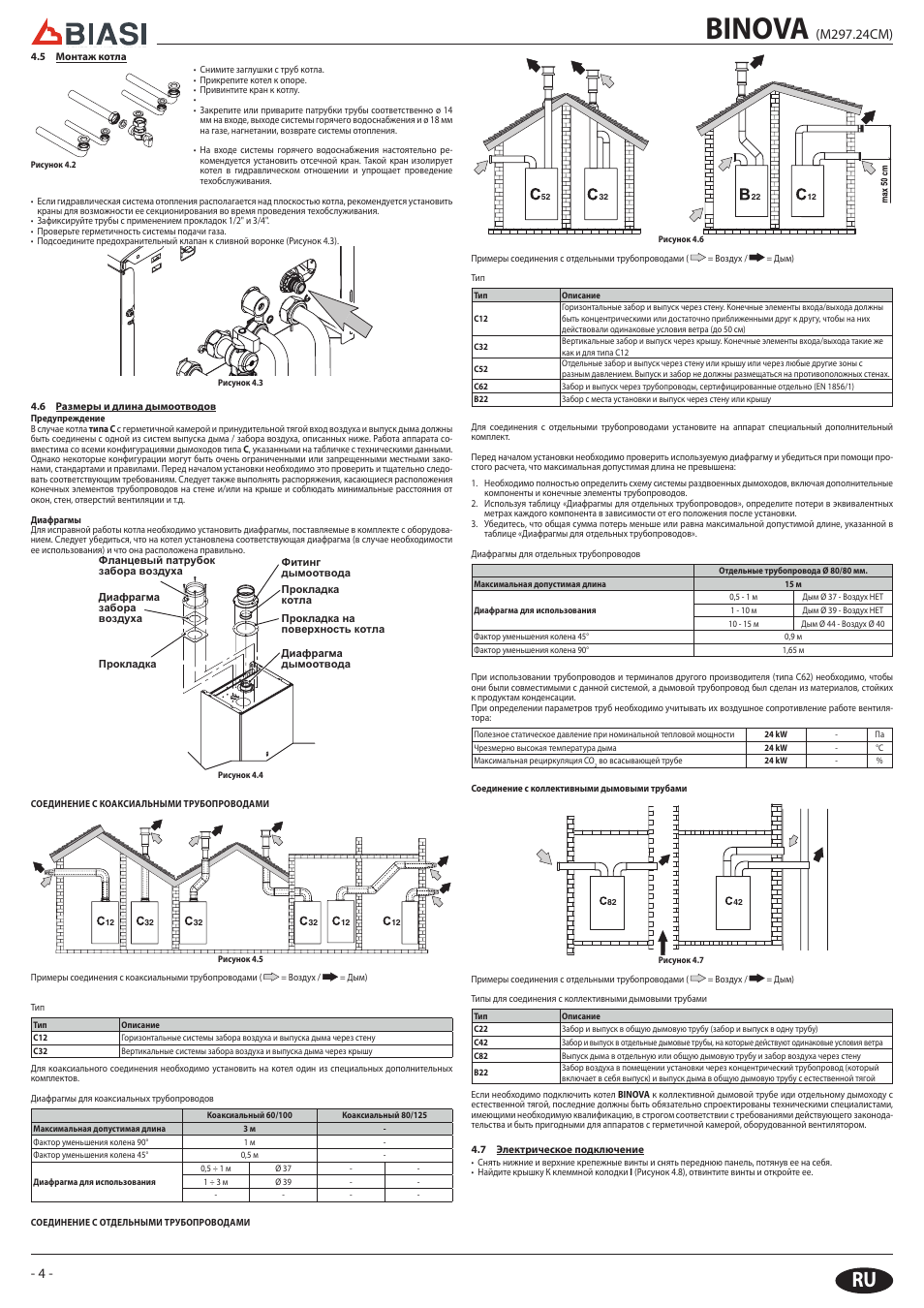

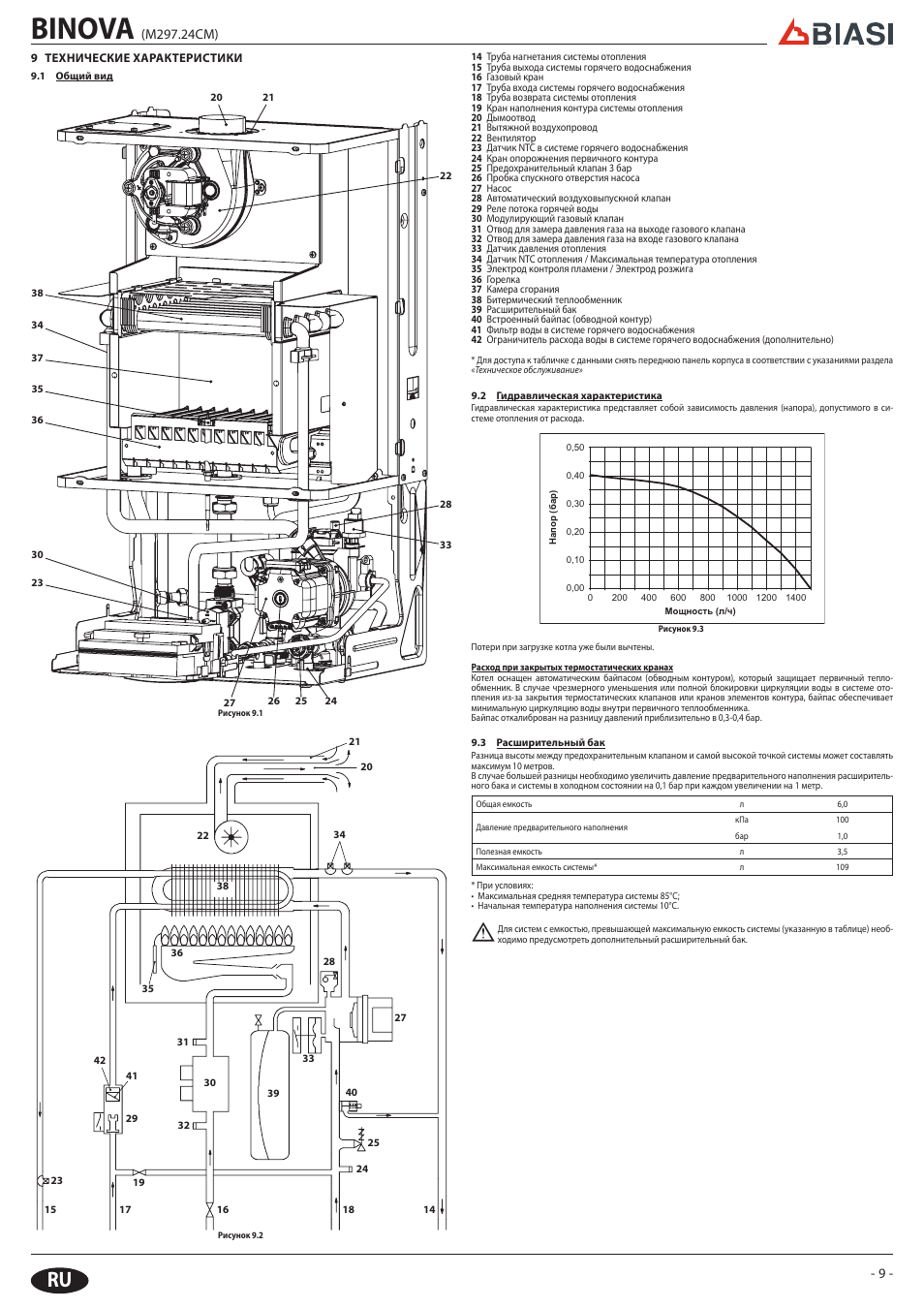

BINOVA

(M297.24CM)

RU

1 соотвествие

Класс аппарата: II2H3P (газ G20 20 мбар, G31 37 мбар)

страна назначения: RU

Устройство соответствует следующим европейским директивам:

• Директива о газе 2009/142/CE,

• Директива о производительности 92/42/CEE,

• Директива об электромагнитной совместимости 2004/108/CE,

• Директива о низком напряжении 2006/95/CE.

2 оБЩие ПРеДУПРеЖДеНиЯ

• Чтобы эффективно и безопасно использовать котел, необходимо внимательно прочитать данное руко-

водство и сохранить его для возможности дальнейших консультаций. В случае передачи другому пользо-

вателю данное руководство необходимо предоставить вместе с котлом.

• Первый запуск должен осуществляться одним из уполномоченных сервисных центров; срок гарантии

начинается с даты первого запуска.

• Производитель не несет ответственность за возможное ошибочное толкование настоящего руководства по

причине неправильного перевода, а также за несоблюдение инструкций, приведенных в данном руковод-

стве, и за последствия любых не предусмотренных в настоящем руководстве действий.

• Установка должна осуществляться квалифицированными специалистами, которые несут ответственность

за соблюдение соответствующего действующего национального и местного законодательства и норм.

• Котел позволяет нагревать воду до температуры, не достигающей точки кипения, его необходимо под-

ключить к системе отопления и/или к системе горячего водоснабжения, совместимыми с его произво-

дительностью и мощностью.

• Питание котла должно осуществляться посредством газа метана (G20) или сжиженного газа (ПРОПАНА

G31).

• Котел предназначен для использования в строго предусмотренных целях, и кроме того необходимо:

— защитить котел от атмосферных воздействий;

— исключить доступ к котлу детей и/или лиц, не знакомых с его эксплуатацией;

— избегать неправильного использования;

— не производить действий с опломбированными частями котла;

— избегать контакта с горячими частями котла во время его работы.

• По причине опасности категорически запрещается закрывать, даже частично, воздухозаборники вытяж-

ной вентиляции в помещении, где установлен котел (UNI 7129/08); в том же помещении использовать

одновременно с котлом камины и им подобные устройства (UNI 7129/08); устанавливать на котел венти-

лятор для ускорения удаления дыма.

• Ремонт должен осуществляться только уполномоченными сервисными центрами с использованием

оригинальных запасных частей; в случае поломки необходимо ограничиться отключением котла (см.

инструкции).

• При обнаружении запаха газа:

— не пользоваться электрическими выключателями, телефонами и другими предметами, которые могут

вызвать появление искр;

— немедленно открыть двери и окна, создав поток воздуха для проветривания помещения;

— перекрыть газовые краны;

— вызвать квалифицированных специалистов.

• Перед запуском котла рекомендуется вызвать квалифицированного специалиста, чтобы он проверил

систему подачи газа на:

— герметичность;

— наличие подачи необходимого объема газа для питания котла;

— наличие всех необходимых устройств безопасности и контроля, предусмотренных действующим за-

конодательством;

—

наличие подключения предохранительного клапана к сливной воронке.

• Производитель не несет ответственность за ущерб, нанесенный срабатыванием не подключенного к

сливной системе предохранительного клапана с последующей утечкой воды.

• Не прикасайтесь к котлу мокрыми или влажными частями тела и/или без обуви.

• В случае проведения ремонта или техобслуживания объектов, расположенных вблизи дымоходов и/или

устройств отвода дыма или их установочных элементов, выключите котел, а после завершения работ об-

ратитесь к квалифицированному специалисту для проверки надежности работы.

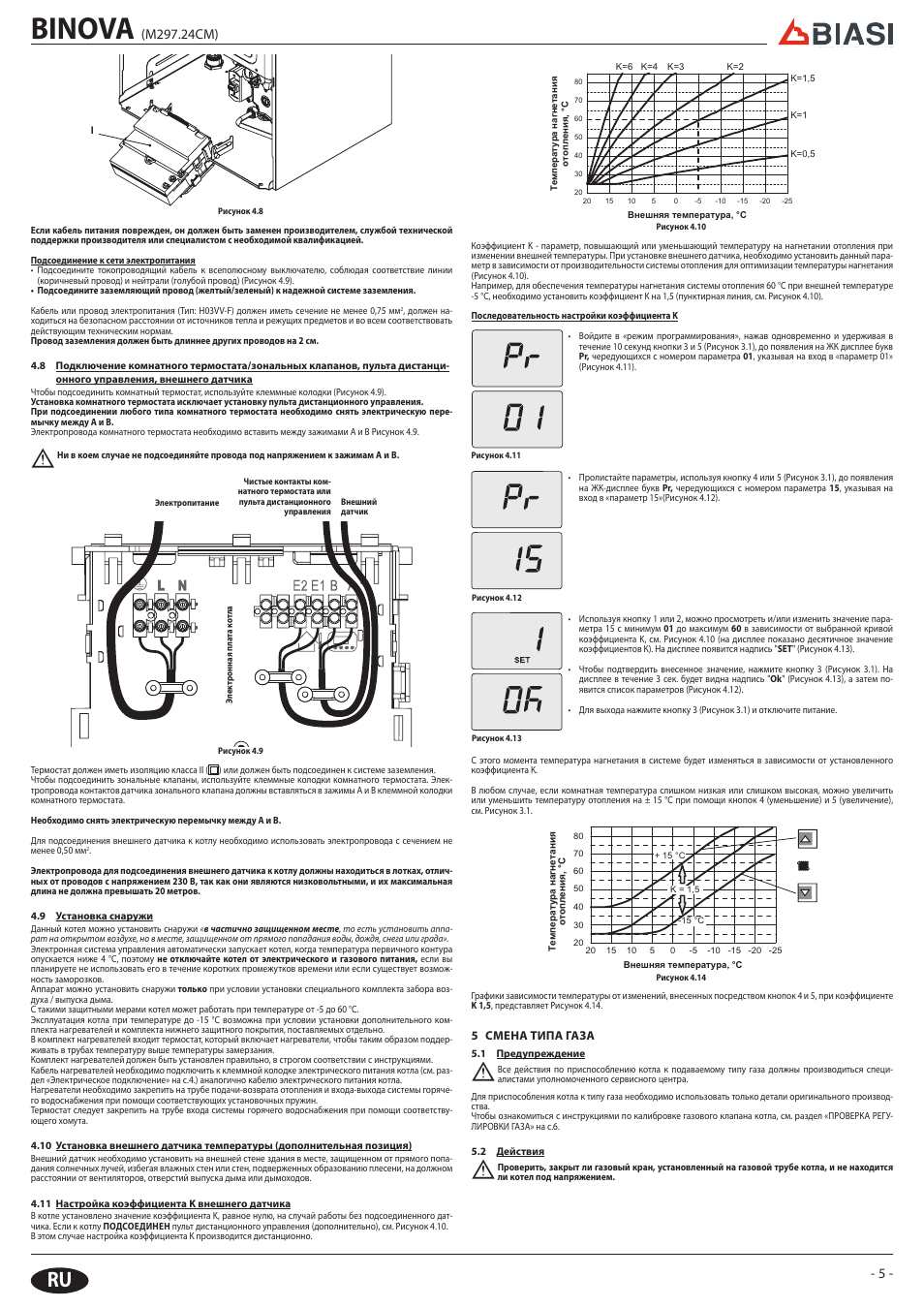

3 иНстРУКции По эКсПлУатации

3.1 Презентация

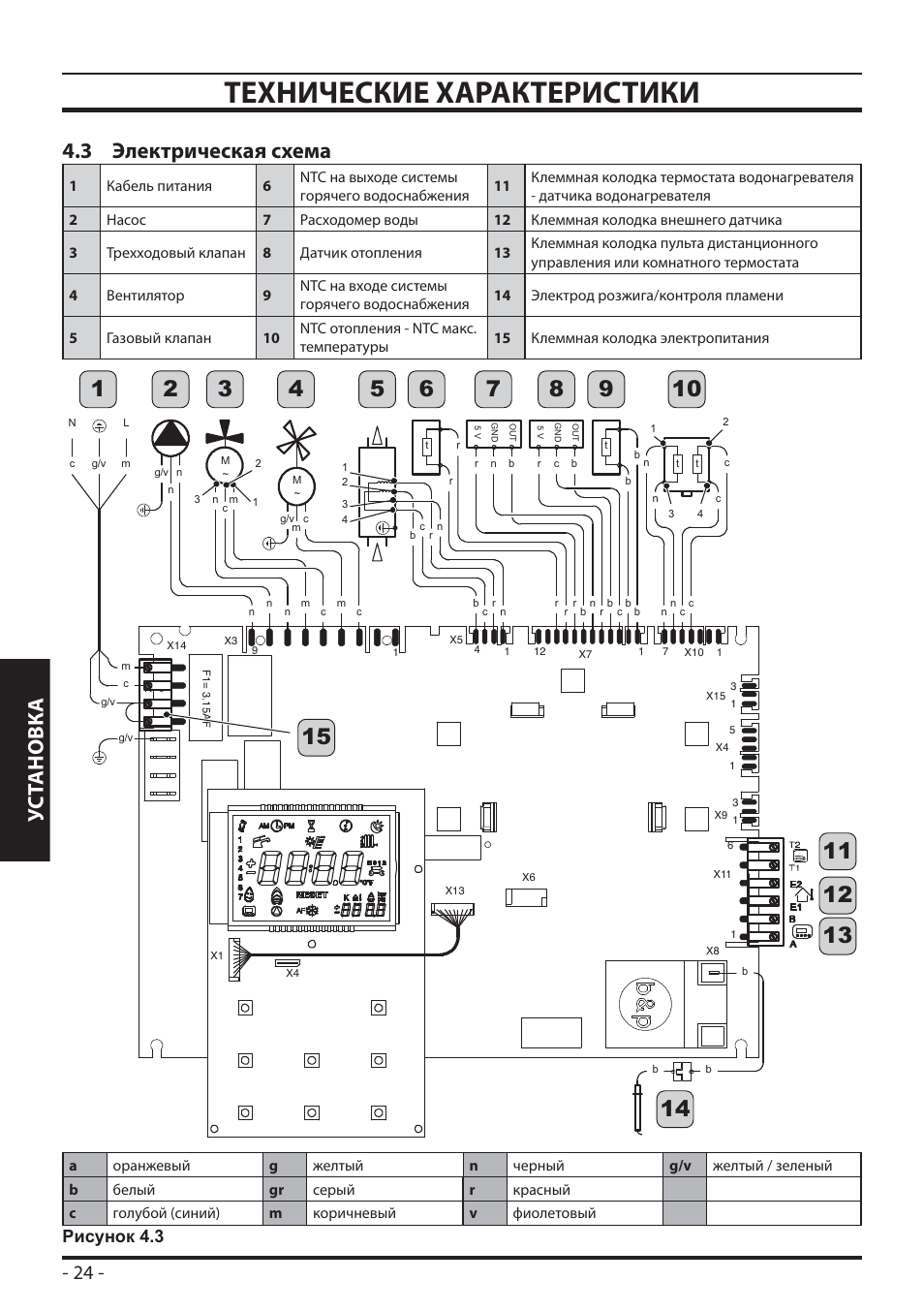

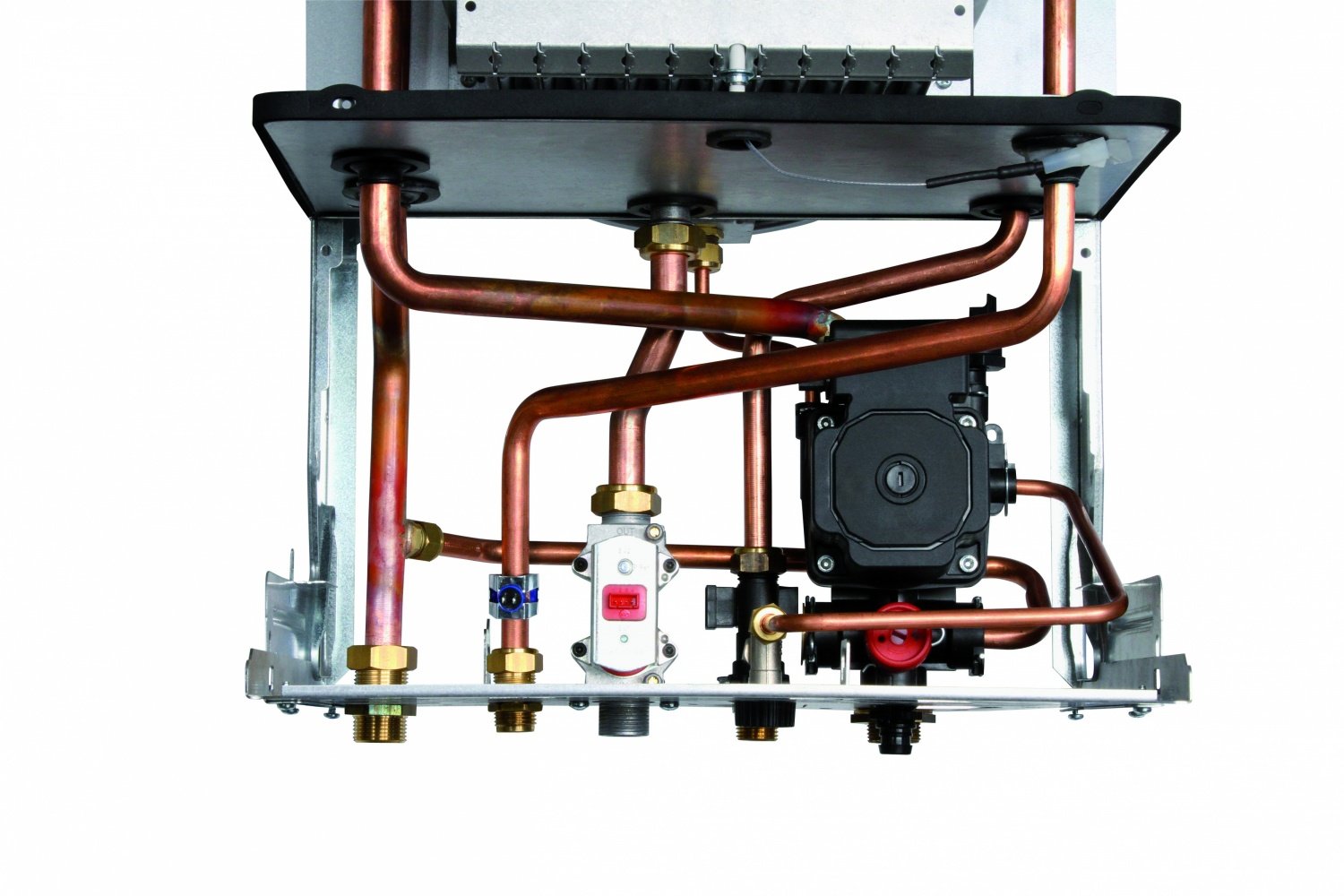

BINOVA — высокопродуктивный битермический котел для отопления и горячего водоснабжения, работаю-

щий на природном газе, оборудованный атмосферной горелкой с электронным розжигом, герметичной ка-

мерой с принудительной вентиляцией, микропроцессорной системой управления. Котел можно эксплуатиро-

вать в помещении или снаружи в частично защищенном месте (согласно EN 297/A6) при температуре до -5 °C.

3.2 Панель управления

Рисунок 3.1

1

2

7

13

8

12

3

6

11

9

10

5

4

1 Кнопка увеличения температуры горячего водоснабжения

2 Кнопка уменьшения температуры горячего водоснабжения

3 Кнопка Сброс/Ожидание/Зима/Лето

4 Кнопка уменьшения температуры отопления

5 Кнопка увеличения температуры отопления

6 ЖК-дисплей

7 Индикатор работы в режиме горячего водоснабжения (если горит) — запуска работы в режиме

ГВС (если мигает)

8 Многофункциональный индикатор

9 Индикатор работы в режиме отопления (если горит) — запуска работы в режиме отопления (если

мигает)

10 Индикатор отклонения от нормы давления отопления (только после загрузки системы ровно

горит в течение 15 сек. — мигает в случае низкого давления или если датчик отсоединен / по-

врежден, а также в случае неисправности или в случае просмотра давления в меню INFO

11 Индикатор предупреждения о дате технического обслуживания (если горит) — наступлении или

истечении даты технического обслуживания (если мигает)

12 Индикатор блокировки котла (горит надпись RESET). Работу котла может возобновить непосред-

ственно пользователь, нажав кнопку сброса. Только буква R: пульт дистанционного управления

подключен (если горит) — запрос с пульта дистанционного управления (если мигает). Только буква

E: внешний датчик подключен (горит). Только буквы SET: котел в фазе настройки параметров

13 Индикатор наличия пламени (если горит) — разряда розжига (если мигает)

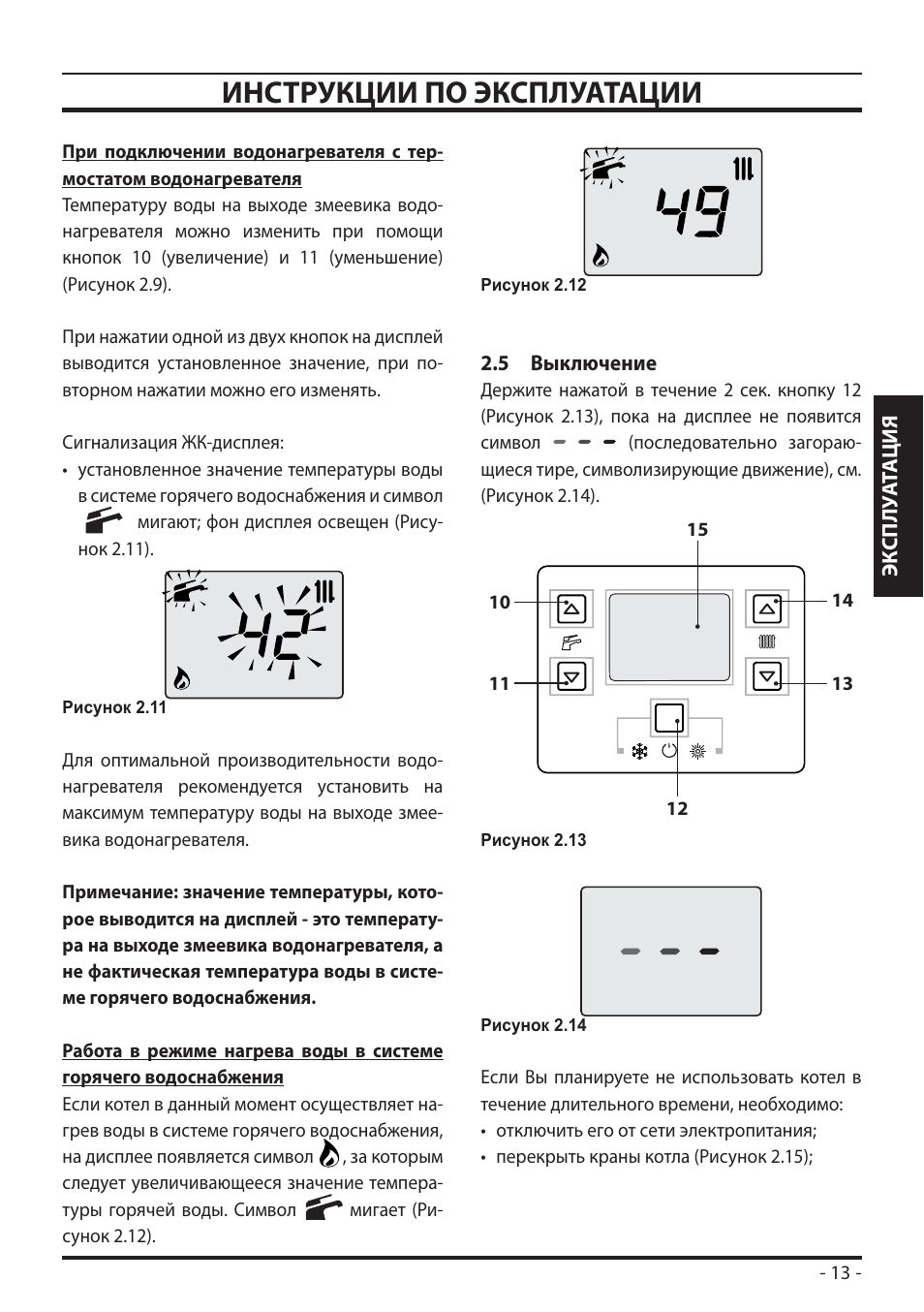

сигналы тревоги, которые могут появиться на ЖК-дисплее

ДисПлеЙ

ФУНКциЯ

Er01 +

Аварийная блокировка из-за неудачной попытки розжига

Er02 +

Блокировка из-за срабатывания термостата безопасности

Er03 +

Общая блокировка

Er04 +

Давление в системе за пределами нормы или датчик отключен

Er05 +

Датчик давления воздуха/дымовой термостат/неисправность вентилятора

Er06 +

Поломка датчика NTC в системе отопления

Er07 +

Поломка датчика NTC в системе горячего водоснабжения

Er08 +

Поломка внешнего датчика NTC

Er11 +

Паразитное пламя

Er14 +

Отсутствие циркуляции от градиента температуры (>2K/с)

Er20 +

Блокировка электромагнитного клапана EVG (поломка оборудования)

Er21 +

Блокировка электромагнитного клапана EVG (поломка оборудования)

Er22 +

Блокировка электромагнитного клапана EVG (поломка оборудования)

Er23 +

Блокировка электромагнитного клапана EVG (неисправность проводки)

Er24 +

Блокировка из-за ненормального горения при розжиге

Er25 +

Блокировка из-за ненормального горения во время работы

Er26 +

Выявлено отклонение от нормы сгорания: котел работает с ограниченной мощ-

ностью

Er98 +

Общая неисправность солнечной платы

Er99 +

Настройка платы не выполнена. Настройте параметр P01

L1

Ограничение NTC первичного контура в системе горячего водоснабжения

L4

Функция проверки «протяжки» в системе горячего водоснабжения
Котел в режиме ожидания, последовательно загорающиеся тире символизируют

движение (функция защиты от замерзания активирована)
Если давление низкое, этот показатель выводится автоматически с мигающим

символом.

После достижения необходимого уровня давления символ горит еще 15 сек. и

гаснет.

В меню INFO можно посмотреть текущее значение давления, приводимое без

десятичной точки.

Насос активирован для фазы пост-циркуляции (мигание Po + мигание темпера-

туры)

Котел в режиме защиты от замерзания (мигание bP + мигание температуры)

Котел осуществляет нагрев воды для горячего водоснабжения.

Показана температура воды.

Котел осуществляет отопление.

Настройка температуры отопления

(все другие символы не горят)

Настройка температуры воды в системе горячего водоснабжения

(все другие символы не горят)

Задержка розжига горелки из-за установки системы (мигание uu + мигание тем-

пературы)

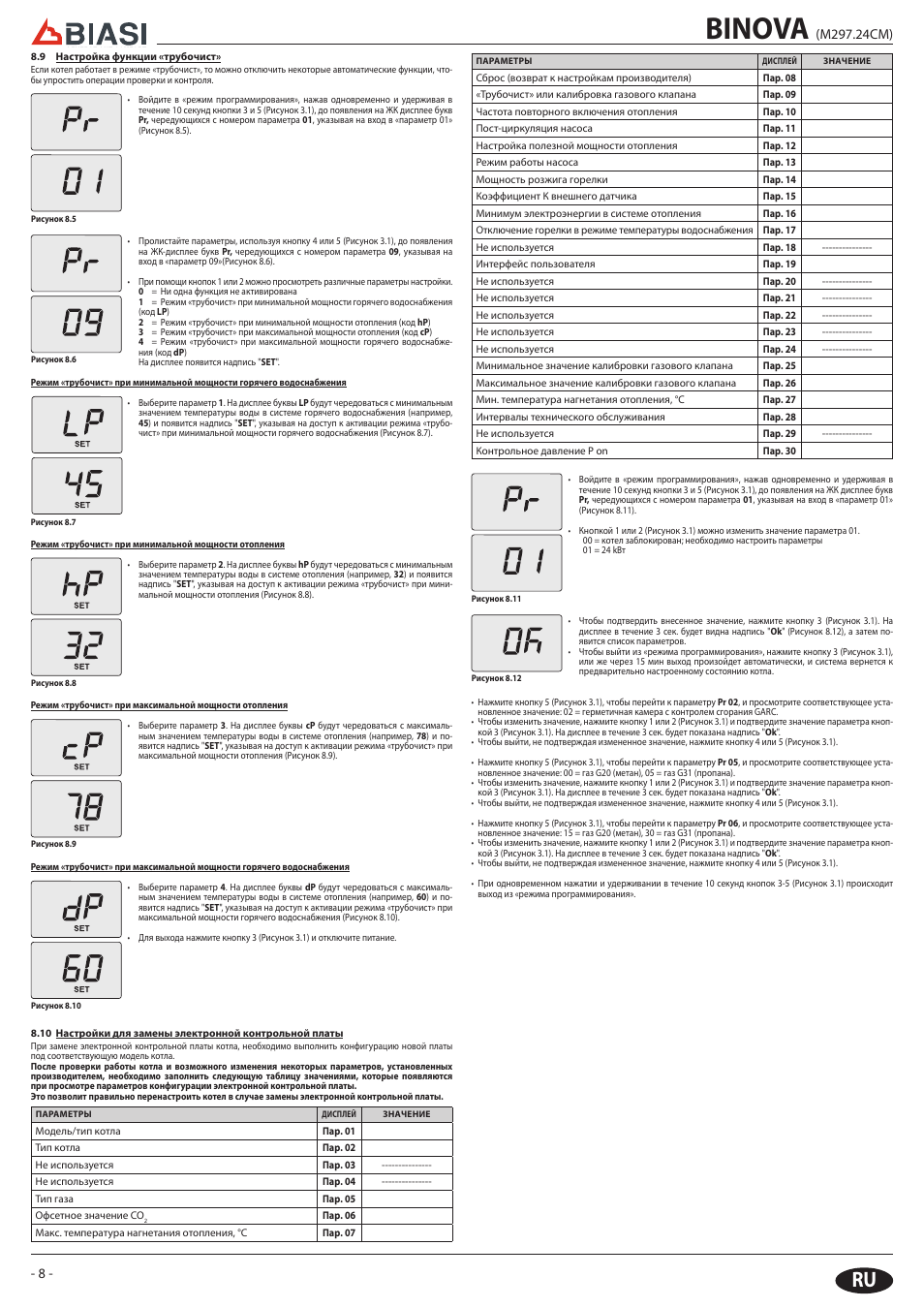

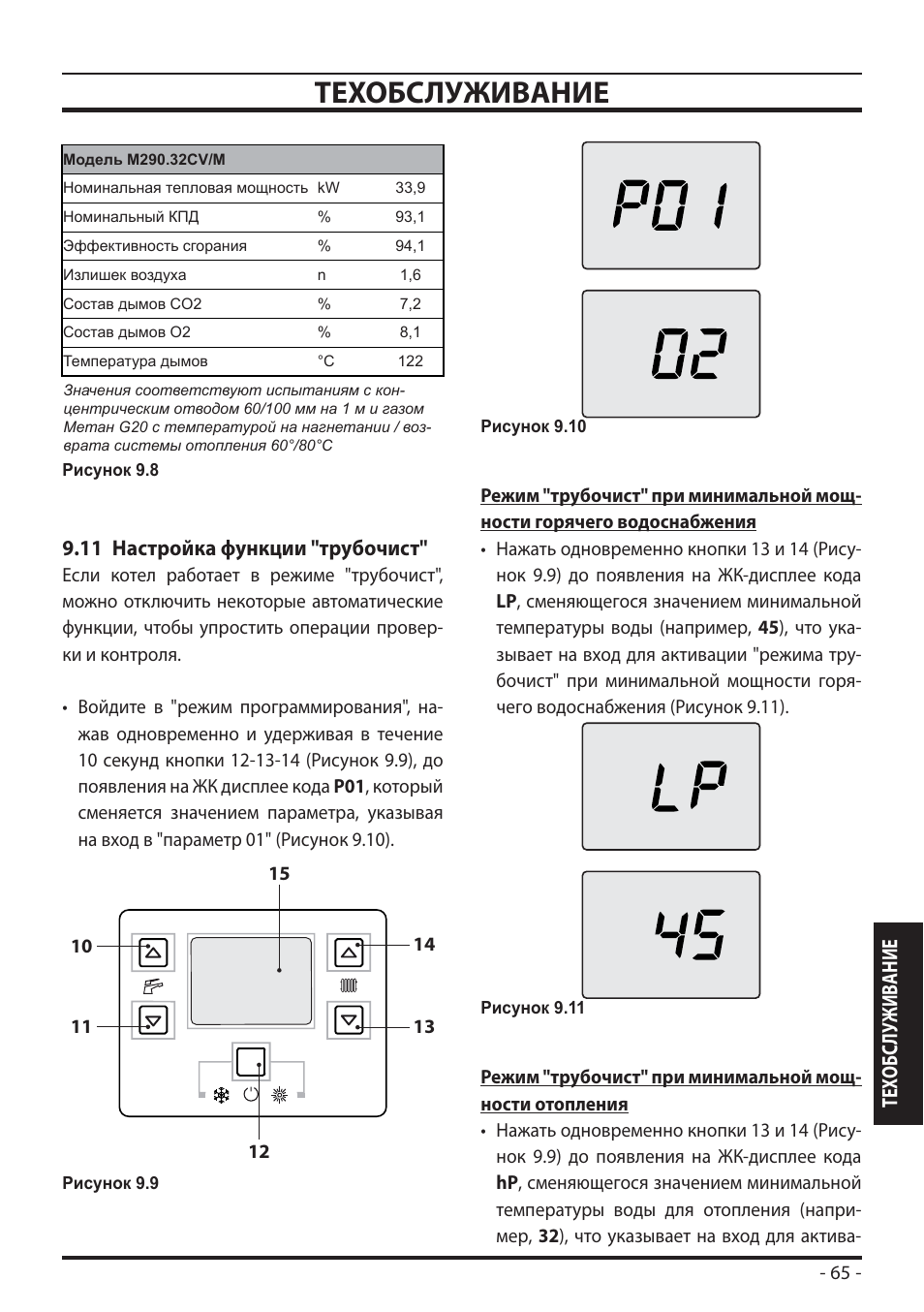

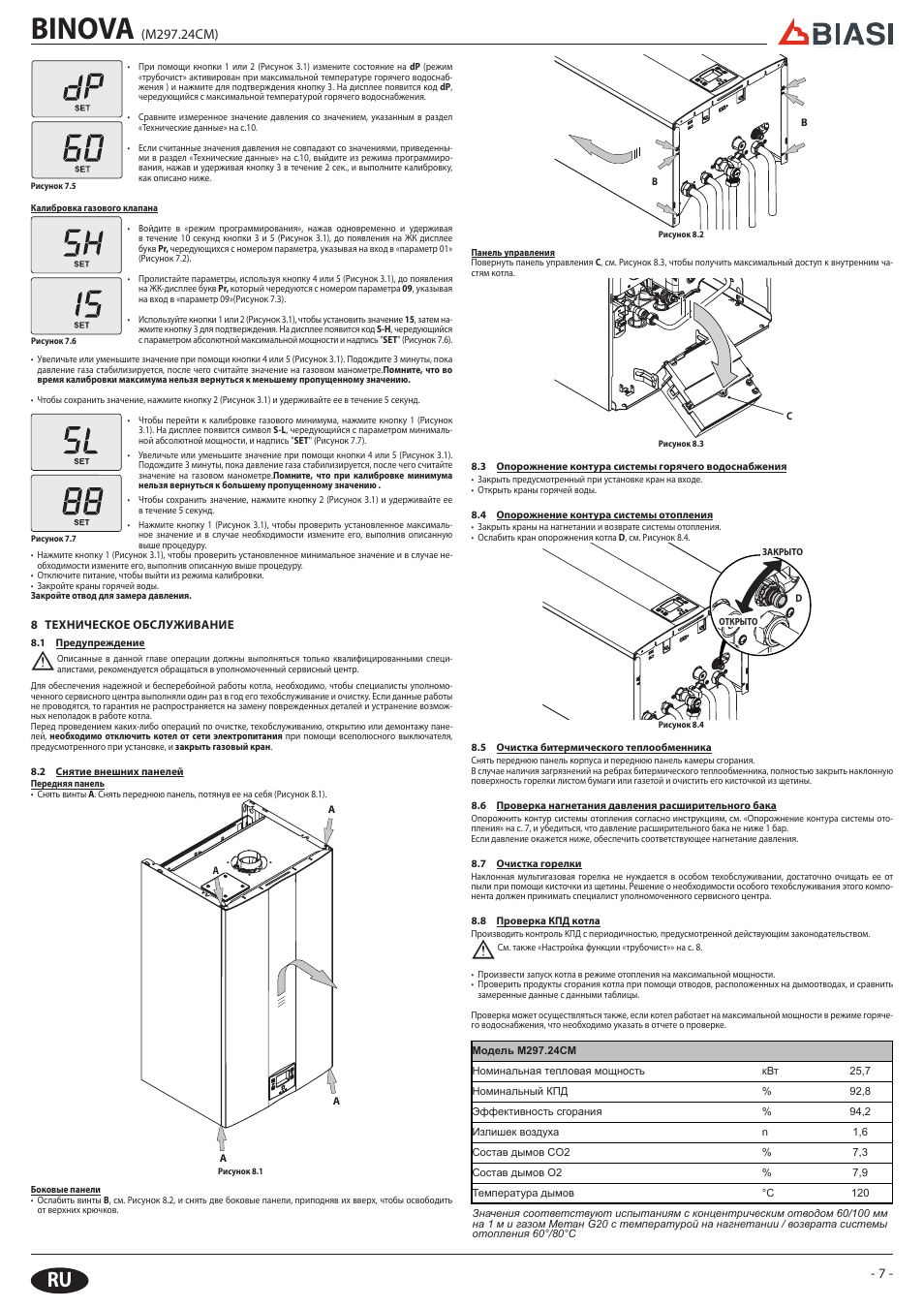

Котел в режиме «трубочист».

Чтобы активировать режим «трубочист», необходимо установить «параметр

P09=01″, после чего появится изображение:

LP = мин. температура горячего водоснабжения

hP = мин. температура отопления

cP = макс. температура отопления

dP = макс. температура горячего водоснабжения

Перейти от одного символа к другому можно при помощи кнопок (4) (увеличение)

и (5) (уменьшение температуры горячего водоснабжения).

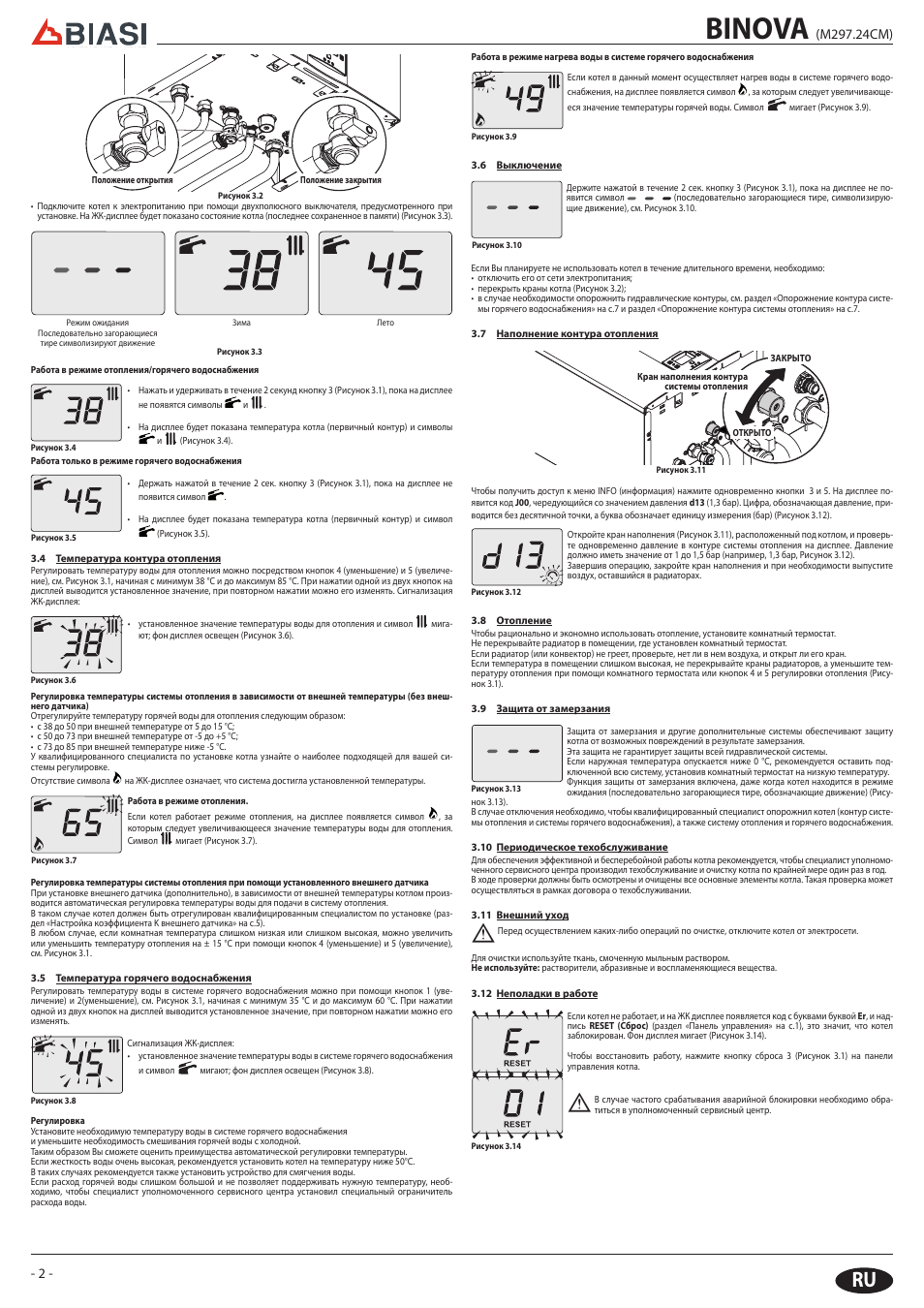

3.3 включение

b

Убедитесь, что контур системы отопления наполнен водой соответствующим образом, даже если

котел используется только для горячего водоснабжения. В противном случае необходимо выпол-

нить наполнение контура, см. раздел «Наполнение контура отопления» на с.2.

Все котлы оснащены системой защиты от замерзания, которая включается, если температура котла опуска-

ется ниже 5 °C, поэтому отключать котел нельзя.

Если котел не используется в холодное время года, и существует риск замерзания, выполните соответству-

ющие инструкции, см. раздел «Защита от замерзания» на с.2.

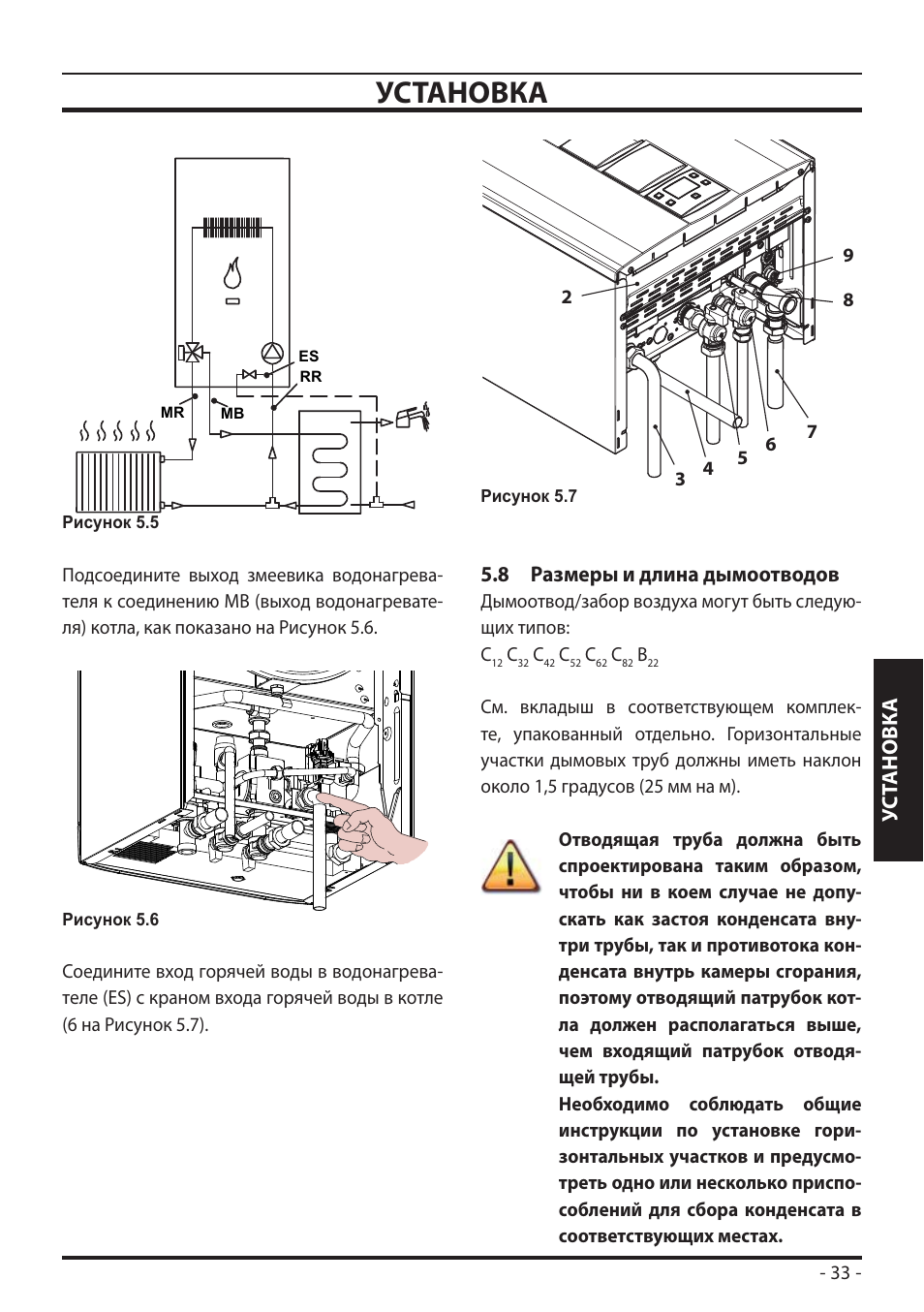

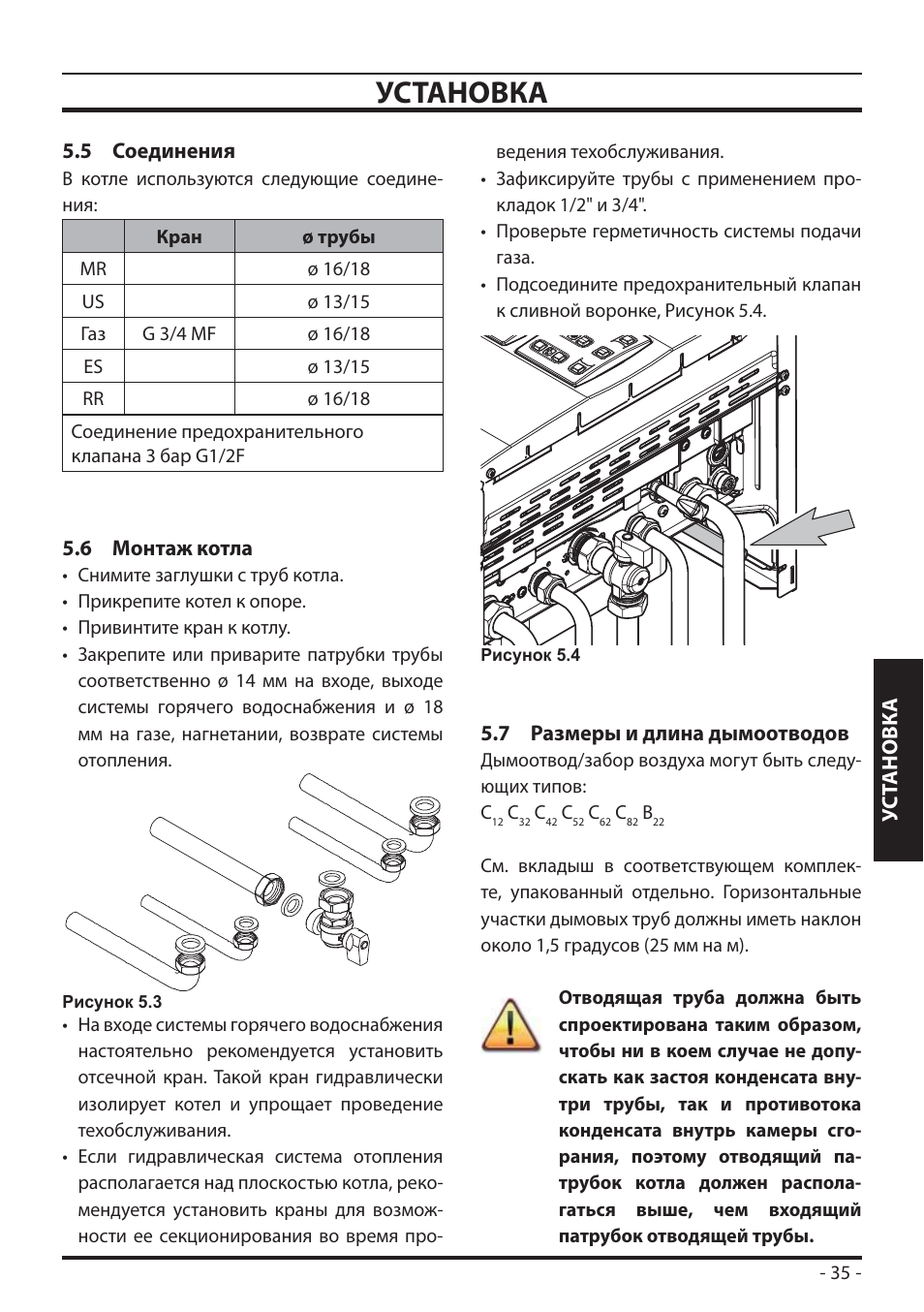

• Краны котла, а также краны, предусмотренные при установке, должны быть открыты (Рисунок 3.2).
