Gathers vxs 102vsi инструкция на русском

Если у вас есть японская магнитола Gathers VXS-102VFI, вы можете столкнуться с проблемой настройки языка на английский или другой нужный вам язык. В этой статье мы расскажем вам, как настроить язык на этой магнитоле.

Шаг 1: Включение магнитолы

Перед началом работы необходимо включить магнитолу. Для этого нажмите кнопку «POWER».

Шаг 2: Выбор языка в меню

Далее нужно выбрать язык в меню. Для этого:

1. Нажмите на кнопку «MENU»
2. Выберите на экране «Option» (Опции)
3. Найдите языковую опцию (название будет на японском) и выберите ее
4. Выберите нужный язык из списка

Шаг 3: Сохранение настроек

Для сохранения измененных настроек нужно:

1. Нажмите кнопку «MENU» до тех пор, пока на экране не появится надпись «Exit» (Выход)
2. Нажмите кнопку «ENTER» для сохранения изменений
3. Магнитола автоматически перезагрузится и вы увидите выбранный вами язык на экране

Вывод

Вот и все! Теперь вы знаете, как настроить язык на японской магнитоле Gathers VXS-102VFI. Следуйте указанным выше шагам, и вы сможете выбрать нужный язык для вашей магнитолы.

Вкрай надоела мне родная японская магнитола — чуть за город выедешь — и радио уже не работает, флешку обычную некуда воткнуть — нужно припаивать кабель куда-то в недра магнитолы, SD флешка есть, но не все фалы читаются, диски записывать надоело, навигатор в ней японский, язык тоже японский… в общем устал я мучиться с ним и решил его на что-нибудь поменять. Долго откладывал этот вопрос, а тут в клубном вацапе наткнулся на сообщение одного из участников о китайской магнитоле на Андроиде всего за 3 тысячи рублей с алиэкспрес. Изучив вопрос, выбрал продавца — решил брать.
С сомнением отношусь к китайской электронике и решил взять по-минимуму — 1Гб оперативки и 16Гб встроенной памяти. Единственное что добавил в опцию — микрофон, что в последствии как оказалось напрасно, т.к. это уже доработка продавца — был каряво припаян на материнскую плату провод с разъемом mini-jack. Т.е. можно было не переплачивать лишние 400 рублей за эту «мегадоработку», т.к. на материнской плате есть место куда этот разъем можно было самостоятельно припаять.
Но дело даже не в этом. Пока непонятно как регулировать громкость микрофона подключенному к этому припаянному разъему. Есть в настройках Андроида регулировка громкости встроенного микрофона, который находится на лицевой панели магнитолы, и его чувствительность действительно можно отрегулировать (я поначалу даже переборщил поставив 240, потом убавил до 220). Но факт в том, как мне подсказали на форуме, что должен быть все таки один микрофон и соответственно нужно перепаять разъем mini-jack на место микрофона на лицевой панели магнитолы. Еще не перепаивал, дойдут руки попозже как-нибудь)

Немного отвлекся, ну дак вот)

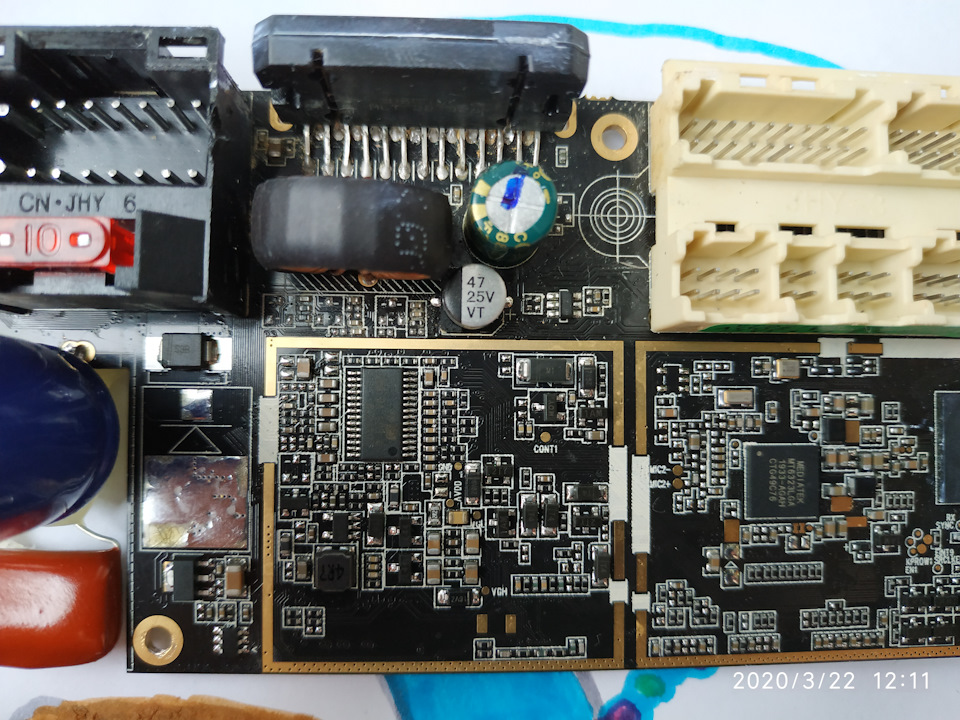

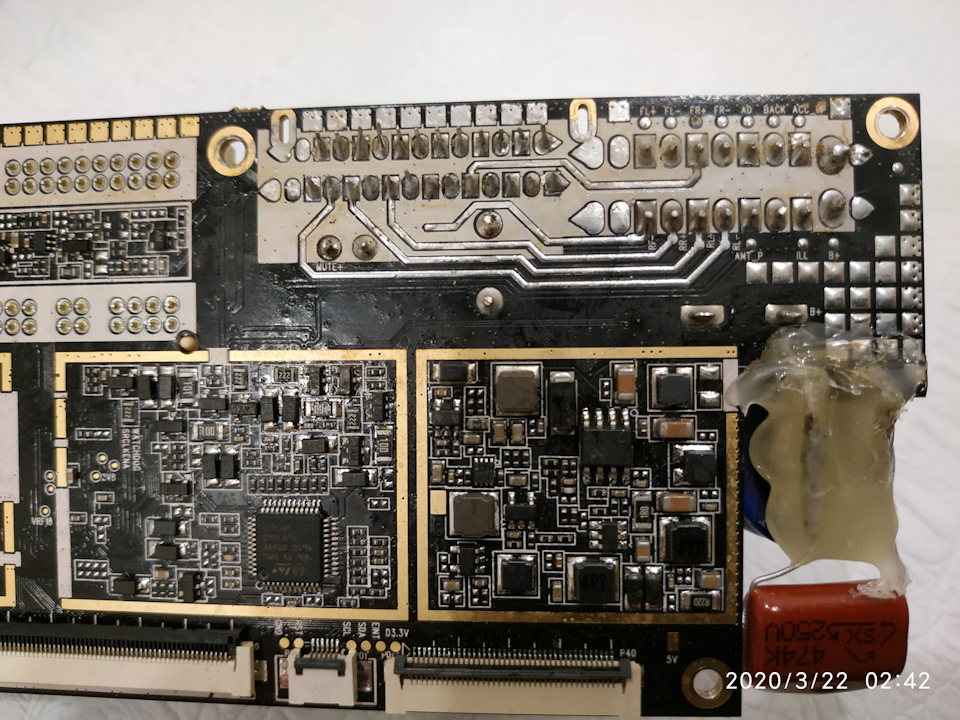

После вскрытия коробки сразу проверил магнитолу на предмет включения — включается, wi-fi работает, но сигнал слабый. Звук не проверял, а зря… Сразу решил перейти к переделкам и доработкам.

Давненько валялась у меня микросхема усилителя TDA7850 купленная все на том же али, но все же похоже оригинальная — сопротивление между ножками выходов 3,26кОм. Поэтому я незамедлительно решил приступить к перепайке микросхемы усилителя.
Для этого были дополнительно приобретены: конденсатор электролитический 10000мкФ 25В, конденсатор пленочный 470мкФ 250В, а кроме того вентилятор 40х10мм 12В, радиатор охлаждения 40х10мм, кусок коаксиального кабеля для антенны Wi-Fi и реле нормально открытого типа на 40°С.

Родной усилитель откусил, ножки выпаивал с помощью сплава Розе и оловоотсоса, т.к. на большинстве ножек припой хорошо плавился, а на пяти ножках не хотел ни в какую. Впаял усилитель 7850, заменил также родной кондер 2200мкФ на 10000й, правда пришлось вырезать в задней крышке отверстие под него, потому что в корпус магнитолы он не входил -, параллельно к нему припаял кондер на 470мкФ.

Также приклеил радиатор охлаждения на металлическую крышку магнитолы с внешней стороны, на него прикрутил вентилятор. Плюсовой провод к вентилятору разомкнул реле нормально открытого типа, который на термоклей посадил между ребер на все ту же заднюю крышку магнитолы, плюс (+) взял с ACC — припаял прям на мат. плату, минус (-) взял рядом.

Wi-Fi антенну выпаял из старого роутера, припаял коаксиальный кабель к мат.плате, к антенне, антенну разместил на все тот же термоклей на задней крышке магнитолы.

Вот вроде бы все — готов мой киборг-франкинштейн! Побежал снимать японскую магнитолу и ставить доделанного китайченка)

Через 15 минут пыхтения панель со старой магнитолой была вытащена из торпеды, отсоединено куча фишек неизвестных проводов и передо мной предстала основная фишка, которая не подходила ни под одну из схем распиновки найденных мною в интернете… а кроме того смущала еще гора других проводов…

В итоге решил начать с другой стороны — выкосил все лишние провода, среди которых были 4 провода для антенн телевизора, что крепились на лобовухе и два провода GPS датчиков — один на лобовухе, второй был закреплен на специальной площадке за приборкой.
В итоге осталось три провода/косы проводов — антенна с проводом усилителя антенны, основная коса проводов и еще какой-то неизвестный разъем, который как я предполагаю подсоединялся к выходу AMP-C на магнитоле, т.е. включал какое-то устройство сразу после включения магнитолы. Скорее всего это включался картоприемник для платных дорог в Японии.

Далее долго изучал интернет на тему какие провода куда цеплять. Где-то, уже не помню где, надыбал пару схем более менее подходящих к моему случаю, и то выяснил, что оно подходит только с помощью мультиметра.

Все подключил — магнитола включилась, звук есть… а ннет, не везде — передняя левая и задняя правая колонки не фурычат… ппц. Решил что не пропаял ножки усилителя, т.к. контакты к ножкам подходят с обоих сторон материнской платы.
Пропаял еще раз с обоих сторон все ножки усилителя, снова все собрал, поставил — левая передняя заработала, задняя правая — нет.
И тут начались танцы с бубном, точнее с мультиметром. Еще раз пропаял, собрал, поставил — не работает, снял, разобрал, мультиметр, паяльник… В общем еще раза так три-четыре и я выяснил, что на 15ю ножку усилителя ( вход для задней правой колонки) не приходит сигнал со звуком и даже микрокондер, найденный о5 же опытным путем и стоящий перед этой ножкой, здесь оказался не при чем. К тому же не прозванивается цепь между этим микрокондером и 15ой ножкой, т.е. либо я все же недопаял, либо контакта и не было никогда.

В общем искать откуда приходит сигнал у меня не представлялось возможным ввиду отсутствия схемы материнской платы, да и намаялся я прилично уже с этой магнитолой. Потому припаял перемычку с 11 на 15 ножку, тем самым взял сигнал, который приходит для передней правой колонки и дублировал его на входную ножку для задней правой колонки. Все собрал, установил — работает. На этом и успокоился.

Далее была еще небольшая война с яндекс навигатором — вылетал спустя 30 секунд после запуска. В итоге оказалось, что проблема в последней версии навигатора. Установил более раннюю версию 3.96 — все заработало.

Также оказалось, что между процессором и площадкой на задней крышке магнитолы, куда он должен плотно прилегать, был зазор больше 1мм и этот зазор заполнялся лишь термопастой. Установил туда термпрокладку — так отвод тепла будет эффективнее чем посредством термопасты, да еще таким толстым слоем.

В целом магнитола приятная, все работает — яндекс.навигатор, радио, музыка с флешки, видео, ютуб, wi-fi ловит хорошо.

Осталось победить микрофон — перепаять разъем на место родного микрофона.
Еще в планах поменять вентилятор на более производительный, и поменять температурное реле на 50°С- лето еще не наступило, а вентилятор уже сейчас включается слишком часто, но работает недолго — около минуты.

З.Ы. Ну и да, урок получен — проверять только что купленную технику полностью, а то работала задняя правая колонка или нет — теперь остается лишь только гадать)

З.Ы. Потом уже нашел в интернете еще одну идею насчет перепайки микросхемы усилителя — не нужно выпаивать его. Нужно откусить все ножки под самую микросхему и к этим ножками аккуратно припаять проводки, с обратной стороны которых припаяна новая микросхема усилителя. Места пайки проводков к ножкам защитить термоусадкой. Тем самым можно вынести микросхему усилителя за габариты магнитолы и закрепить на усилителе большой радиатор охлаждения. А самое главное что не будет нарушена заводская пайка ножек микросхемы усилителя на материнской плате — уж слишком тонкие дорожки приходят к усилителю.

Прошивка японских автомагнитол своими силами

Прошивка японских автомагнитол

Прошивка японских автомагнитол, процедура с которой рано или поздно сталкивается пользователь. После того, как меняется вышедшая из строя АКБ или батарея просто отключается для проведения ремонтных работ, владельца иномарки ждет сюрприз.
Его японская автомагнитола перестает нормально функционировать и выдает какие-то ошибки. Прошивка автомагнитолы нужна бывает и в других целях.
Когда ПО устройства устаревшее, а хочется воспользоваться новыми функциями, аппарат подвергают перепрошивке.

Прошивка и русификация

Современные японские и корейские автомагнитолы часто нуждаются в русификации. Как правило, удается таким образом изменить меню не всех устройств.
В таком случае перепрошивка автомагнитол кардинально меняет возможности аппарата и русификация проходит легко и скоро.

Примечание. Для проведения процесса русификации понадобится специальная прошивка для определенной модели автомагнитолы и записывающий диск.

Алгоритм проведения русификации

• Находим прошивку желательно оригинальную. В состав программы обязательно должен входить русский язык.
  Как правило, найти прошивку самостоятельно не так уж и просто. Придется обратиться к знакомым специалистам или как-нибудь постараться найти в сети;
• Эту самую программу надо будет записать на диск (CD);

Прошивка для автомагнитол

• Вставляем диск(см.Как записать диск для автомагнитолы, чтобы потом не возникло проблем) в автомагнитолу;
• Запускаем сервисное меню (в инструкции к устройству должно быть указано, как подключать сервисное меню).

Примечание. В большинстве случаев сервисное меню включается так: держат кнопку «Setup» и одновременно поворачивают ручку масштаба по часовой и против часовой стрелки. Сервисное или второе меню включает список номеров систем, персональные и системные настройки, самотестирование и т.д.

• Переходим к обновлению ПО. В качестве носителя информации выступает диск.

Примечание. С другой стороны, некоторые современные автомагнитолы поддерживают прошивку и с флешек.

Прошивки для автомагнитол

• Проверяем работу автомагнитолы, четко следуя информации, записанной в инструкции для определенной модели аппарата.

Если русифицировать магнитолу не удалось, то придется уже обратиться к специалистам. В некоторых случаях, если гарантийный срок еще действителен, обращаются в сервисный центр.

Стандарт ТВ

Как прошить автомагнитолу

Частые запросы российского водителя, желающего перепрошить свою японскую или корейскую автомагнитолу бывают связаны также с ТВ монитором. Его никак не удается использовать по прямому назначению, так как он не поддерживает стандарт нашего телевидения Секам.

Примечание. В странах Азии и Европы, как правило, принят другой стандарт телевидения: NTSC или PAL.

Из-за некоторых особенностей телевещания, просмотр телевизионных программ с высоким качеством во время движения автомобиля также бывает невозможен. Для обеспечения безопасности движения в некоторых авто применяется блокировка, отключающая картинку на мониторе в процессе езды.

Как перепрошить автомагнитолу

Чтобы усовершенствовать ТВ системы автомагнитолы из Японии (перепрошить ПО, изменить стандарт, снять блокировки) принято использовать специальные адаптеры. Устанавливаются они в любую машину.

Другие возможности и прошивки

Вмешательство в автомагнитолу

Кроме того, существует еще целый ряд манипуляций, помогающий усовершенствовать устройства. Нередко эти вмешательства тоже называют перепрошивкой и они нацелены на улучшение возможностей аппарата.
Ниже приводится таблица, где указаны эти манипуляции.

Перепрошивка японских автомагнитол

Советы начинающим

Выше были представлены способы проведения прошивки японских автомагнитол.
Хотелось бы дать несколько важных советов начинающим раскодировщикам:

• Никогда не ставьте программу прошивки от другой модели, даже если она тоже японская;
• Микросхемы надо запаивать ровно, ни в коем случае не криво;
• Работа с дампами – дело не очень хорошее. Намного лучше проводить заливку, хотя это и намного сложнее.

В процессе установки программы прошивки своими руками следует делать все четко по инструкции. Не помешают и здесь видео обзоры, полезные схемы, фото – материалы.
В некоторых случаях программы приходится покупать и цена на них зависит от определенной модели автомагнитолы.

Источник

Gathers VXM — разблокировка, настройка, возможности.

Автомагнитолы Gathers VXM

Сегодня хотелось бы поговорить о головных устройствах (далее-ГУ) компании Gathers серии VXM и не только, об их настройке возможности и разблокировки.

Одними из самых часто задаваемых вопросов являются вопросы про эти ГУ:

• Как их разблокировать?
• Как их русифицировать?
• Какие у них функции?
• Как их настроить?

Но обо всём по порядку!

Gathers – является дочерней фирмой компании Honda, по производству аудио и навигационные системы, а также оригинальных аксессуаров.

Данные аудиосистемы Gathers выпускаются в рамках ОЕМ соглашения с такими фирмами как JVC – Kenwood, Clarion, Panasonic, Alpine, Mitsubishi.

Таблица автомагнитол Gathers выпускавшихся с 2013-2019 год

Также компания Gathers выпускает аксессуары, видеорегистраторы, потолочные мониторы, аудио колонки которыми оснащаются автомобили Honda в рамках Honda Access.

Размер автомагнитол Gathers

Автомагнитолы различаются по размерам в дюймах. Размер может быть однодиновый или двухдиновый. Однодиновые — это самый бюджетный вариант. Двухдиновые головные устройства — это полноценные «мультимидийные комбайны» имеющие отличия по ширине экрана 10,9,8,7 в дюймах, функционалу, а также по фирмам производителям.

Однодиновые

Однодиновые устройства принимают радиосигнал в am или fm диапазоне, и позволяют воспроизводить cd диски в формате audio cd, mp3, wma.

Двухдиновые

Двухдиновые магнитолы оснащены большим набором функций и стоят достаточно дорого даже по японским меркам (100 000 — 230 000 тыс. йен). В пересчете на российский рубль от 72 000 до 164 000 тыс. рублей. При такой стоимости они имеют следующие функции:

Функции автомагнитол Gathers

Honda Internavi premium club

• HondaInternavi – это навигационная система коммуникационного типа. Которая собирает информацию о дорожной обстановке, заторах, погодных условиях и распространяет эту информацию на все автомобили Honda подключенные к ней. Система является собственной разработкой компании Honda. Собранная информация обрабатывается в дата центрах компании и по сути является более продвинутым аналогом Googleкарт или Wize. Подключение осуществляется через модем. К сожалению, данная навигационная система работает только в Японии.

B – CAS

• Многие видели разъем под сим-карту в этих головных устройствах, и даже находили там сим-карту, но не знали для чего она. Так вот это карта оплаты услуг цифрового телевидения B – CAS.

B – CAS карта которая позволяет принимать сигнал цифрового телевидение на различных устройствах. Данная функция не работает на территории РФ.

DVD привод

• Наличие DVD привода который по мимо DVD контента может воспроизводить файлы формата mp3, wma, (waw, flac – в более свежих версиях).

SD-карта

Наличие SD карты, на которую можно записать файлы с музыкой формата mp3 и видео файлы формата mp4. На многих ГУ SD карты поддерживаются размером не более 8гб, песен в одну папку можно записать не более 99 штук, а на саму карту не более 2000.

Так же можно записать видео — файлы (клипы, фильмы, мультфильмы). Рекомендуемый видео формат MP4 с расширением 360p. Файлы могут воспроизводится как с SD карты так и флэш накопителя.

Music Rack хранилище

• Так же SD карта может выступать в роли Music Rack хранилища, которое создаётся при прослушивании дисков в формате Audio CD. Песни в момент воспроизведения копируются на SD карту и остаются на ней. В последующем их можно слушать с SD карты.

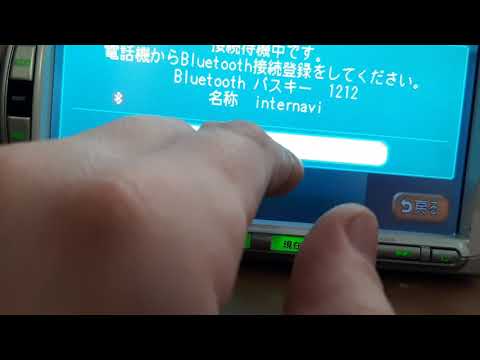

Bluetooth

• Возможность подключения телефона по Bluetooth. Здесь все зависит от модели. Некоторые ГУ могут по отдельности подключать как передачу только музыки без приняти звонков, так и все месте, входящие исходящие звонки и проигрывание музыки. Более бюджетные автомагнитолы могут только принимать и передавать телефонные звонки. Музыку по Bluetooth воспроизводить не могут. Как пример Gathers vxm 145c.

USB

• Так же имеется разъём для использования USBфлешек. У большинства машин приходящих в Россию в бардачке выведен USB провод, с воткнутой в него «флешкой». На самом деле это не флэшка, а USB модем. Он необходим для работы Honda Internavi System. Это фирменная навигационная система компании Honda, которая не работает за пределами «Страны восходящего солнца».

• После небольшой переделки и пересадки его в соседнее гнездо, вы получаете полноценное USB разъём который спокойно подойдёт для воспроизведения аудио и видео файлов.

• Если же вам досталась ГУ без вышеописанных проводов — это не беда, они продаются как на Али Экспрессе, так и на подобных сайтах.

HDMI типа Е

Также на большинстве устройств имеется разъём HDMI типа Е. Он служит для подключения сопутствующего оборудования, допустим TV приставки. Или любое другое устройство с входом HDMI. Приобрести так же можно на Али Экспресс.

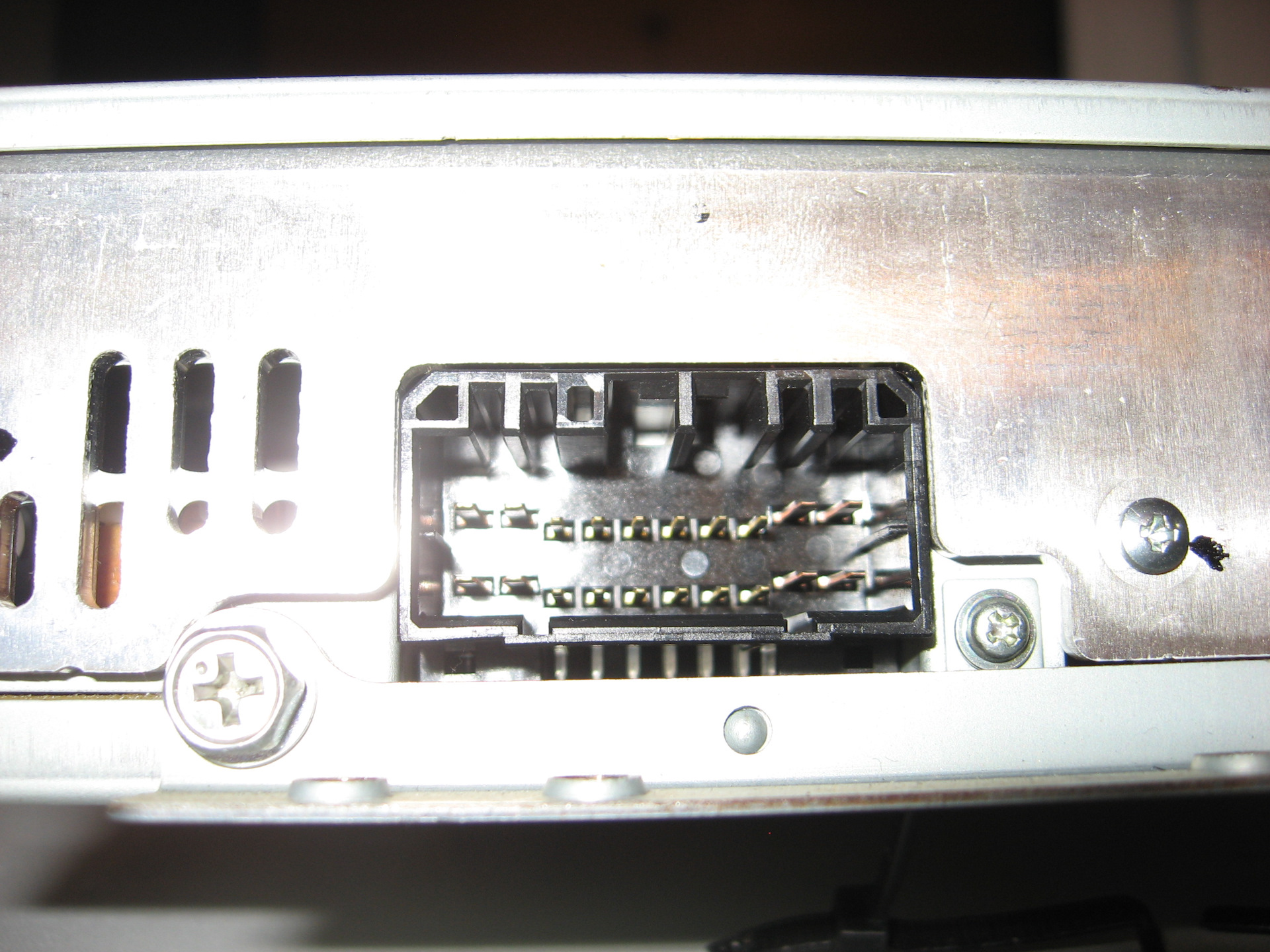

Разъемы используемые в Gathers

Разъемы для подключения аудио системы от поколения к поколению меняются. Подключить головное устройство 2010 года либо с европейскими разъёмами к штатной проводке используемой в автомобилях 2013-2019 будет проблематично.

Камера заднего вида

Камера заднего вида системы Anshin

• В зависимости от комплектации многие автомобили оснащены камерами заднего вида. Также в рамках Honda Access можно установить камеру которая различает препятствие и траекторию движения, а так же попадание автомобиля в слепую зону. Помимо этого автомобиль может быть оснащен камерами кругового обзора, что крайне удобно при парковке, или движению по узким улочкам.

Управление переключением треков и звука на руле

• Магнитолы Gathers поддерживают функции мульти руля. К нему относится голосовое управление, а также переключение треков и регулировка громкости. На некоторых ГУ можно, при необходимости, переназначить кнопки.

Загрузочная карта

В данных ГУ образ операционной системы хранится на загрузочной карте. Она находится за панелью с DVD диском.

В последнее время все больше машин приходят из Японии с отсутсвующими картами. Так же они имеют свойство выходить из строя. После чего ваша аудиосистема начинает работать в ограниченном режиме. Нет доступа в меню, к USB накопителю, регистратору и тд. Выход тут один, только приобретение новой загрузочной карты.

По вопросам приобретения загрузочных карт пишите WhatsApp +79142182150

Карты есть практически для всех моделей японских автомагнитол

Apple CarPlay и Gathers

В некоторых моделях присутствует поддержка Apple CarPlay. Это приложение которое позволяет совместить телефон и головное устройство вашего автомобиля. Взаимодействие происходит при помощи голосового общения или минимально используя экран автомагнитолы.

Об особенностях работы данной системы я подробно рассказал здесь.

Разблокировка автомагнитол Gathers

На большинстве устройств установлена система защиты от краж. Производитель, обеспечил защитой паролем головное устройство. При его активации на лицевой стороне магнитолы моргает красный светодиод.

Данную функцию можно отключить в настройках автомагнитолы.

Как правило большинство автолюбителей узнают об этом после того как снимут клеммы. Для замены аккумулятора или мытья двигателя, либо для проведения других сервисных работ. После того как клеммы одеты магнитола начинает просить код разблокировки. При этом часть ее функционала перестаёт работать.

Вариантов тут не много:

Первый вариант

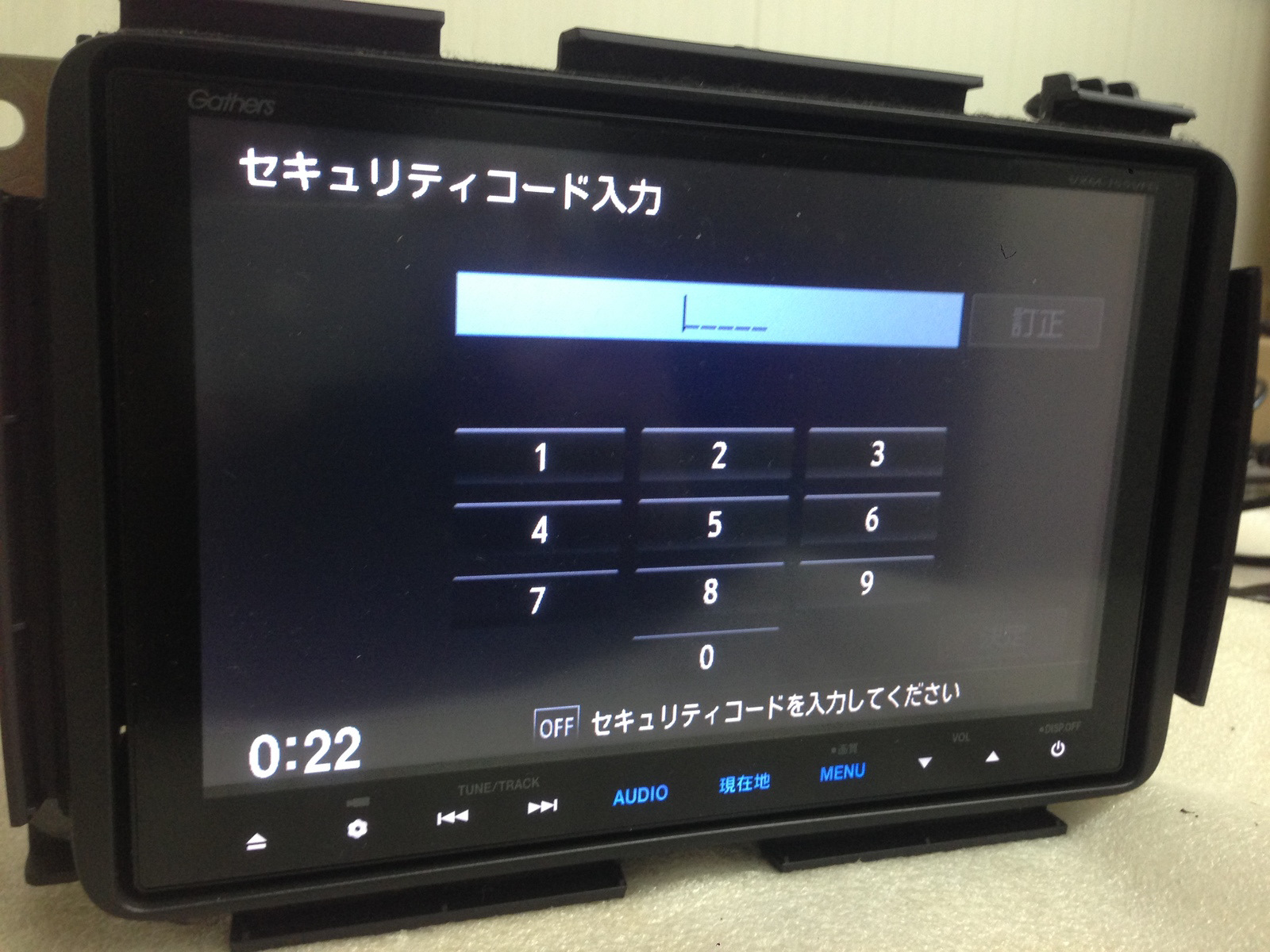

Код разблокировки

Внимательно пересмотреть все японские книжки, на наличие кода разблокировки. Данный код идёт с мануалом к ГУ. Как правило его клеят либо в бардачке или на самом магнитоле.

Второй вариант

Если код не найден, придётся обращаться к мастерам которые помогут с разблокировкой. Для разблокировки необходимо будет предоставить серийный номер который написан на верхней крышке ГУ и номер модели. В некоторых случаях привести магнитолу к мастеру. Стоимость таких услуг в среднем от 1000-3000 рублей. На большинстве ГУ это можно сделать удаленно. Время на разблокировку может понадобится от 10 минут до 7 дней, в зависимости на какую цифру заканчивается модель.

Третий вариант

Самые проблематичные это те, что оканчиваются на 2 и 4. (для примера VXM-152VFi, VXM-164VFi). Срок ожидания доходит до недели или обращением с магнитолой в сервисный центр. Где при помощи определенных манипуляций код будет извлечен.

Если кому необходимо помощь с разблокировкой вашей магнитолы пишите WhatsApp +79142182150

Разблокировка видео в движении

Для того чтобы автомагнитола начала воспроизводить видео в движении и передавала этот сигнал на потолочный монитор (при наличии) можно приобрести данный переходник

Он подходит ко всем моделям Gathers. Его установка занимает не более 10 минут. Необходимо снять магнитолу, данный переходник соединить со штекером отвечающим за положение ножного тормоза, после этого воткнуть в автомагнитолу, а черный провод из переходника прикрутить на «землю».

Отключение блокировки автомагнитолы Gathers

Как я уже говорил, если при постановке на охрану у вас на автомагнитоле мигает красный светодиод это означает, что она находится в режиме защиты. Это функцию можно отключить. Действие схоже для большинства магнитол. Для этого необходимо наличие в телефоне приложения типа Google переводчик, что бы было легче ориентироваться в меню.

Пример отключения блокировки на Gathers VXM 155 VFNI

Смена заставки

Одним из приятных бонусов является, что на большинстве моделей начиная с 2015 года можно поставить фирменную заставку, которая будет появляться при загрузке. Скачать заставки можно тут. После того как архив с заставкой будет скачен на компьютер, нужно будет его распаковать и полученные файлы переместить на SD карту. Следующим шагом будет установка заставки. Для этого надо будет установить SD карту в ГУ, в меню выбрать смену изображения, после этого картинка будет установлена.

Смена языка

Не все модели поддерживают смену языка, это VXM-145VSi VXM-145VS VXM-145C от Panasonic и VXM-142VFi VXM-152VFi от Clarion. Язык можно поменять на Английский Японский, Китайский или Корейский.

Настройка линии парковки

В большенстве магнитол после отключения от аккумулятора или сброса в заводские настройки сбивается траектория парковки. Настройки траектории движения находятся в дилерском меню. Ниже приведены координаты траекторий парковочных линий, вместе с пунктами дилерского меню.
